Hannibal HSS-2810 D2 - Сабвуфер Deaf Bonce - Бесплатное руководство пользователя

Тип продукта	Сабвуфер
Бренд	Deaf Bonce
Модель	Hannibal HSS-2810 D2
Размер	10 дюймов
Импеданс	Двойной 2 Ом (настраивается на 1 или 4 Ом)
Номинальная мощность (RMS)	600 Вт
Пиковая мощность	1200 Вт
Чувствительность	85 дБ
Частотный диапазон	25 - 300 Гц
Звуковая катушка	Двойная 2 Ом, диаметр 2.5"
Магнит	Феррит, 120 унций
Материал диффузора	Бумага с усиленной кромкой
Подвес	Пенополиуретан
Корзина	Стальная, штампованная
Глубина установки	5.6 дюймов
Диаметр посадочного отверстия	9.1 дюймов
Вес	12.5 фунтов (приблизительно)
Рекомендуемый корпус	Закрытый: 0.6-1.0 куб. фута; Фазоинверторный: 1.2-1.8 куб. фута
Конфигурация звуковой катушки	Двойная 2 Ом
Обслуживание	Содержите в чистоте, избегайте влаги; периодически проверяйте крепежные винты
Безопасность	Используйте с правильной нагрузкой по импедансу; обеспечьте достаточную вентиляцию
Запасные части и ремонтопригодность	Обращайтесь в Deaf Bonce за наборами для замены динамика и запчастями

Часто задаваемые вопросы - Hannibal HSS-2810 D2 Deaf Bonce

Какой рекомендуемый размер корпуса для Hannibal HSS-2810 D2?

Для закрытого корпуса используйте от 0.6 до 1.0 кубических футов. Для фазоинверторного корпуса используйте от 1.2 до 1.8 кубических футов с настройкой на 35 Гц. Всегда сверяйтесь с руководством пользователя.

Как подключить этот сабвуфер для получения нагрузки 1 Ом?

Поскольку у него двойные катушки 2 Ом, подключите обе катушки параллельно для получения нагрузки 1 Ом. Соедините плюс одной катушки с плюсом усилителя, минус той же катушки с плюсом другой катушки, затем минус второй катушки с минусом усилителя.

Какая номинальная мощность (RMS)?

Номинальная мощность составляет 600 Вт. Она может выдерживать до 1200 Вт пиковой мощности в течение коротких промежутков времени.

Можно ли использовать этот сабвуфер в домашнем кинотеатре?

Да, но вам понадобится подходящий усилитель и корпус. Он предназначен для автомобильного аудио, но может работать в домашних системах с правильной мощностью.

Какая глубина установки?

Глубина установки составляет примерно 5.6 дюймов. Убедитесь, что в корпусе достаточно места.

Как приработать сабвуфер?

Воспроизводите музыку на низкой громкости (25% от RMS) в течение 10-20 часов, чтобы размять подвес. Избегайте сильных басов во время приработки.

Какой тип корпуса лучше всего подходит для качества звука?

Закрытый корпус обеспечивает более плотный и точный бас. Для более громкого звучания выбирайте фазоинверторный корпус.

Каков показатель чувствительности?

Чувствительность составляет 85 дБ (1 Вт/1 м). Это означает, что для воспроизведения звука требуется умеренная мощность.

Совместим ли этот сабвуфер с мостовым усилителем?

Да, но убедитесь, что конечная нагрузка усилителя соответствует конфигурации сабвуфера. Для двойной катушки 2 Ом можно подключить на 1 или 4 Ом.

Как чистить конус сабвуфера?

Аккуратно протрите мягкой сухой тканью. Не используйте воду или химические чистящие средства.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Hannibal HSS-2810 D2 Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

SUBWOOFER

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Параметры рекомендуемых оформлений
5. Рекомендации по эксплуатации
6. Технические характеристики
7. Размеры
8. Комплектация
9. Информация по гарантийному и сервисному обслуживанию
10. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

1. ВВЕДЕНИЕ

Благодарим Вас за приобретение продукции Deaf Bonce серии Hannibal! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Хорошо закрепляйте сабвуфер во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другому автомобилю.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже сабвуфера! Не допускайте падений сабвуфера, во избежании повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки сабвуфера не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведение слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические провода убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических проводов необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте провода снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты проводов используйте резиновые прокладки, если провод идет через отверстие в пластине, или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. СПОСОБЫ ПОДКЛЮЧЕНИЯ

Внимание! Необходимо обязательно подключить обе звуковые катушки сабвуфера. Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем. Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

Полное сопротивление = ΩSub 1 + ΩSub 2 + ΩSub 3 ...

Полное сопротивление =

Схема включения нагрузки сабвуфера

Ни в коем случае не подвергайте усилитель нагрузкам ниже заявленного производителем. Используйте данные схемы для расчета сопротивления различных типов соединений.

Катушки 2+2 Ом

Саб вуф ер им еет з вук овы е кат ушк и D2.

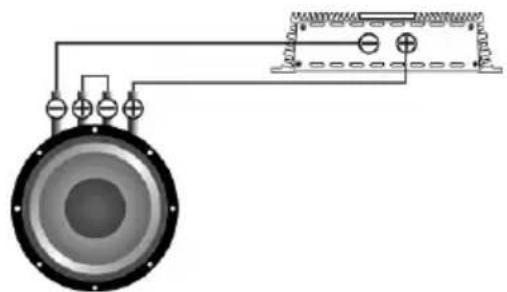

Один сабвуфер, катушки последовательно

Звуковые катушки	Общий импеданс
2+2 Ом	4 Ом

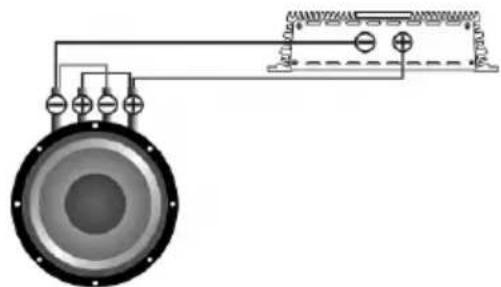

Один сабвуфер, катушки параллельно

Звуковые катушки	Общий импеданс
2+2 Ом	1 Ом

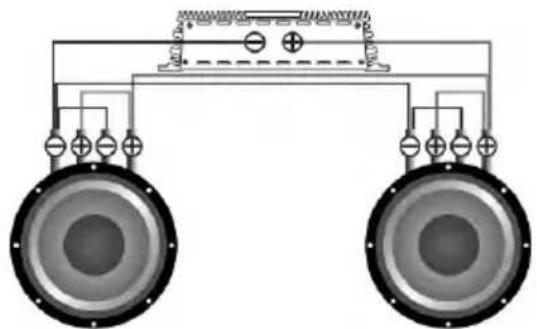

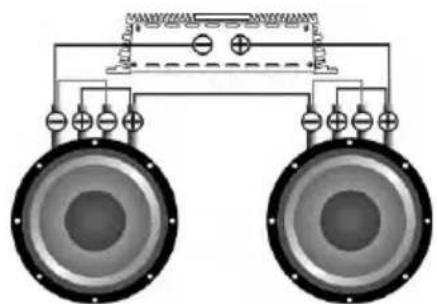

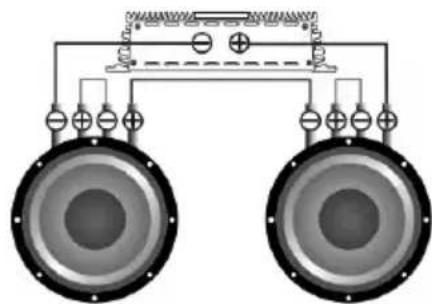

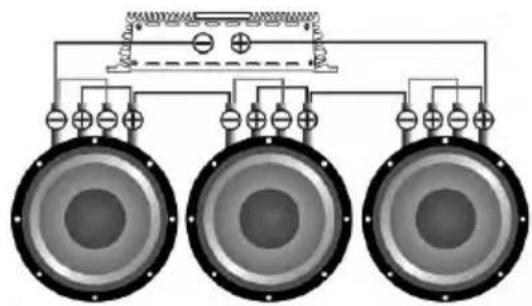

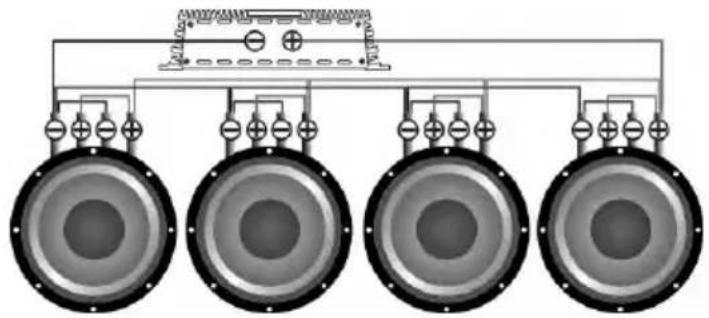

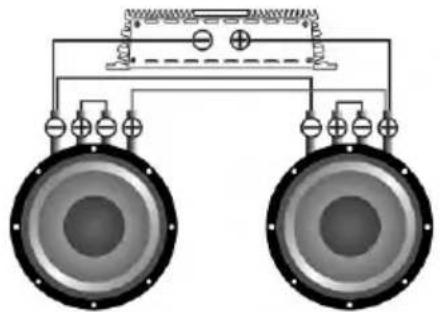

Сабвуферы последовательно, катушки параллельно

Звуковые катушки	Общий импеданс
2+2 Ом	2 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	3 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	4 Ом

Сабвуферы последовательно, катушки последовательно

Звуковые катушки	Общий импеданс
2+2 Ом	8 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	12 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	16 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	2 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	1.33 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	1 Ом

Сабвуферы параллельно, катушки параллельно

Звуковые катушки	Общий импеданс
2+2 Ом	0.5 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	0.33 Ом

Звуковые катушки	Общий импеданс
2+2 Ом	0.25 Ом

RU

ВНИМАНИЕ! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

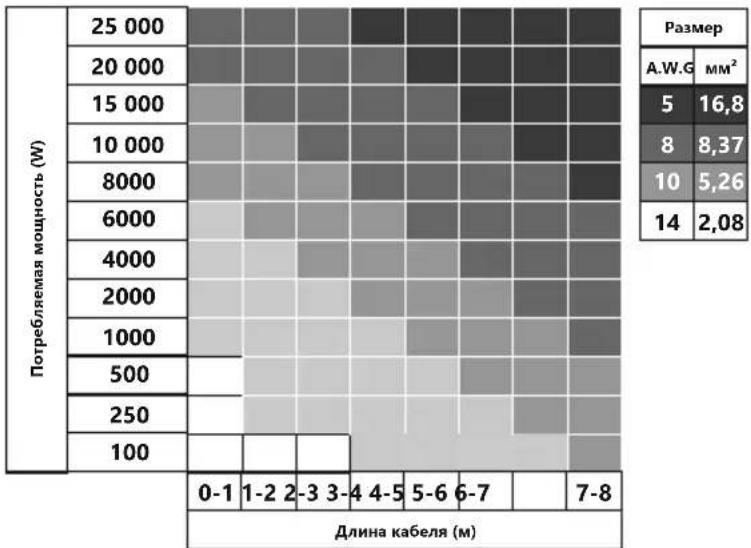

Выбор сечения акустических кабелей

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

Фазоинверторный корпус

Д*Ш*В = объем корпуса

Параметры
HSS-2810 HSS-2812 HSS-3212 HSS-3215

Рекомендуемый объем, литр / фут3	40 / 1.4	50 / 1.7	50 / 1.7	90 / 3.1
Площадь порта, см2 / дюйм2	80 / 13	150 / 24	150 / 24	200 / 30
Длина порта, см / дюйм	35 / 13.7	62 / 24.4	62 / 24.4	40 / 15.7

Настройка Герц

5. РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ

RU

От правильного выбора усилителя, настроек и оформления во многом зависит срок службы Вашего сабвуфера. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность сабвуфера. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на сабвуфер, что предотвратит перегрев и выход из строя звуковой катушки. Сабвуфер, как и любой динамик, имеет подвижные и неподвижные части. В начале эксплуатации настоятельно рекомендуем «размять» подвижные части сабвуфера. Внимательно отнеситесь к процессу разминки. Разминайте сабвуфер на музыкальном материале в течение 40 часов на средних мощностях. Если во время эксплуатации на максимальной громкости Вы почувствовали посторонний запах, необходимо уменьшить громкость и дать сабвуферу остыть на небольшой громкости.

Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%, фильтр инфранизких частот (Subsonic) на 5 Герц ниже настройки порта. К примеру, если настройка порта 30 Герц, Subsonic необходимо выставить на 25 Герц. Фильтр низких частот LPF(Фильтр, который образает все частоты выше частоты установки фильтра) 63-80 Герц, басбуст (bassboost) в 0.

1. ТЕХ Н ИЧЕС К ИЕ ХАР А КТЕР И СТИК И

Модель	HSS-2810 HSS-2812 HSS-3212 HSS-3215
Размер (дюйм)	10 12 12 15
Материал подвеса	Вспененный полиуретан	Вспененный полиуретан
Материал диффузора	Целлюлоза Целлюлоза Целлюлоза Целлюлоза
Материал корзины	Штампованная Сталь	Штампованная Сталь
Материал магнита	Феррит Феррит Феррит Феррит
Мощность RMS (Вт)	600 600 1000 1000
Мощность MAX (Вт)	1200 1200 2000 2000
Диаметр звуковой катушки (дюйм)	2.75 2.75 3.15 3.15
Материал намотки катушки	Медь с высокотемпературным покрытием

ПАРАМ ЕТРЫ Т И ЛЯ-С М ОЛЛА

Impedance (OM)	2+2 2+2 2+2 2+2
Re (OM)	2+2 2+2 2+2 2+2
SPL (ДБ)	81.8 83.2 84.5 86.3
Xmax (MM)	11 11 11 11
Fs (Гц)	37.8 35.3 34.5 32.2
Vas (Л)	22.35 36.7 41.5 84.1
Qts	0.72 0.89 0.69 0.81
BL	14.2 12.8 17.7 14.7

Указанная чувствительность прямо не связана со звуковым давлением создаваемым в салоне автомобиля и поэтому не должна использоваться как единственный показатель для сравнения с другими сабвуферами.

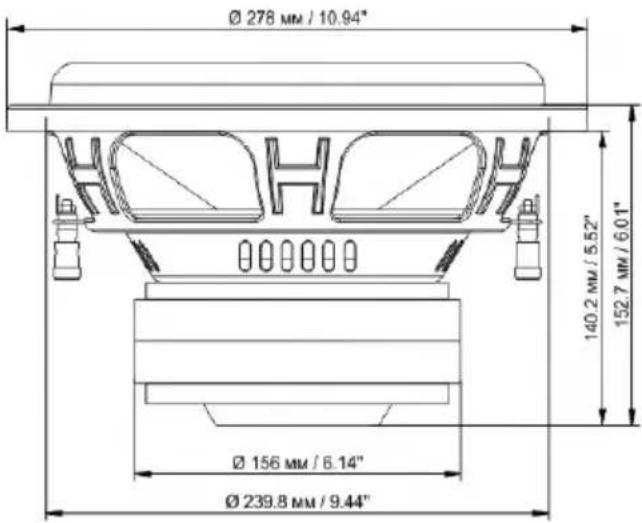

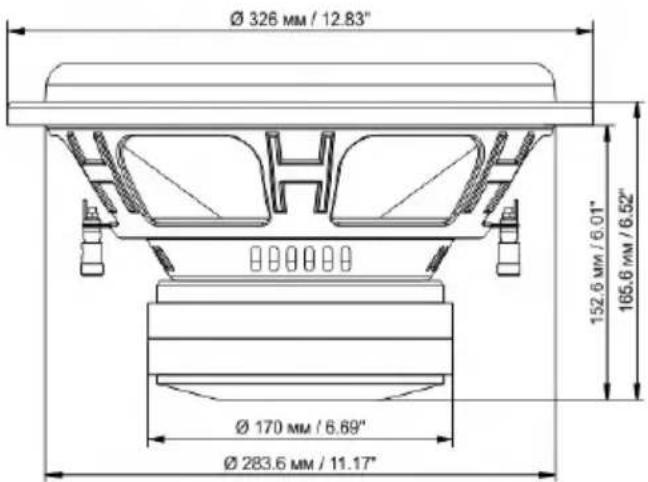

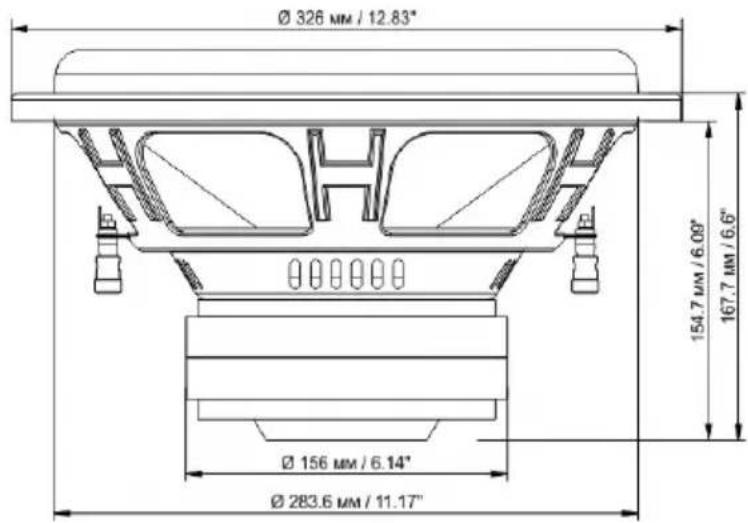

HSS-28 10 HS S-28 12

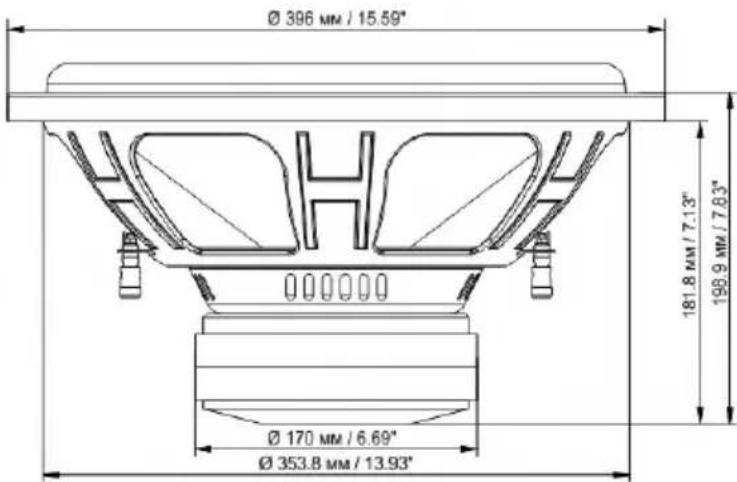

HS S- 32 12 HS S- 32 15

8. КОМПЛЕКТАЦИЯ

1. Сабвуфер - 1 шт.
2. Руководство пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

9. ИНФОР МАЦ ИЯ ПО Г АРА НТИ ЙНО МУ И СЕ РВИ СНО МУ ОБ СЛУ ЖИВ АНИ Ю

RU

Для каждого продукта Deaf Bonce серии Hannibal гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

10. И НФОР М АЦИЯ О Б У ТИЛИ З АЦИИ Э Л ЕКТРО Н НОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е В РОПЕ Й СКИХ С Т РАН, В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р О ТХОД О В)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Производитель: Ningbo Sound Solution I&E Trading Co., Ltd Произведено в Китае
