Тип устройства	Сабвуфер
Бренд	Deaf Bonce
Модель	Apocalypse DB-SA272 D1/D2
Тип звуковой катушки	Двухкатушечный (Dual Voice Coil)
Импеданс (D1)	1+1 Ом
Импеданс (D2)	2+2 Ом
Диаметр динамика	12 дюймов (30 см)
Номинальная мощность (RMS)	1500 Вт
Максимальная мощность (Peak)	3000 Вт
Чувствительность	85 дБ (1 Вт/1 м)
Диапазон частот	25-500 Гц
Материал диффузора	Бумажный с пропиткой
Материал подвеса	Резина
Магнитная система	Ферритовый магнит
Рекомендуемый объем закрытого ящика	25-35 литров
Рекомендуемый объем фазоинвертора	40-50 литров
Установочный диаметр	280 мм
Монтажная глубина	160 мм
Вес	8.5 кг
Размеры (диаметр x глубина)	310 x 170 мм
Тип корпуса	Закрытый или фазоинвертор
Назначение	Автомобильная аудиосистема
Уход и чистка	Протирать сухой тканью, избегать попадания влаги
Безопасность	Не превышать номинальную мощность, правильно настраивать усилитель
Запасные части	Обратитесь к официальному дилеру

Часто задаваемые вопросы - Apocalypse DB-SA272 D1/D2 Deaf Bonce

Как правильно подключить сабвуфер DB-SA272 D1?

Для модели D1 с импедансом 1+1 Ом вы можете соединить катушки последовательно для получения 2 Ом или параллельно для 0.5 Ом. Убедитесь, что усилитель стабильно работает при таком сопротивлении.

Какой усилитель рекомендуется для этого сабвуфера?

Рекомендуется усилитель мощностью 1500-2000 Вт RMS при соответствующем импедансе. Например, для модели D2 при последовательном соединении (4 Ом) нужен усилитель с мощностью 1500 Вт на 4 Ом.

Какой объем корпуса подходит для DB-SA272?

Для закрытого ящика оптимален объем 25-35 литров, для фазоинвертора — 40-50 литров. Точный объем зависит от желаемого звучания.

Нужна ли приработка (break-in) для сабвуфера?

Да, рекомендуется приработка в течение 10-20 часов на умеренной громкости. Это позволяет подвесу стать более гибким и улучшить низкие частоты.

Можно ли использовать сабвуфер в открытом корпусе?

Не рекомендуется. Сабвуфер DB-SA272 предназначен для закрытых или фазоинверторных корпусов. Использование в открытом корпусе может привести к повреждению.

Как определить, какая версия у меня: D1 или D2?

Маркировка на коробке или на самом динамике указывает D1 или D2. Также можно измерить сопротивление каждой катушки мультиметром: D1 — около 1 Ом, D2 — около 2 Ом.

Какой максимальный уровень сигнала можно подавать?

Не превышайте номинальную мощность 1500 Вт RMS. Используйте настройки усилителя (gain) для предотвращения клиппинга и повреждения динамика.

Как чистить сабвуфер?

Протирайте корпус и диффузор мягкой сухой тканью. Избегайте попадания воды и химических чистящих средств.

Где найти запасные части, если сабвуфер поврежден?

Обратитесь к официальному дилеру Deaf Bonce или в сервисный центр. Не пытайтесь ремонтировать самостоятельно, иначе гарантия аннулируется.

Какие настройки усилителя рекомендуются для хорошего звучания?

Настройте фильтр низких частот (LPF) на 80-100 Гц, сабсоник (subsonic) на 20-25 Гц. Gain должен быть настроен так, чтобы не было искажений на максимальной громкости.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Apocalypse DB-SA272 D1/D2 Deaf Bonce

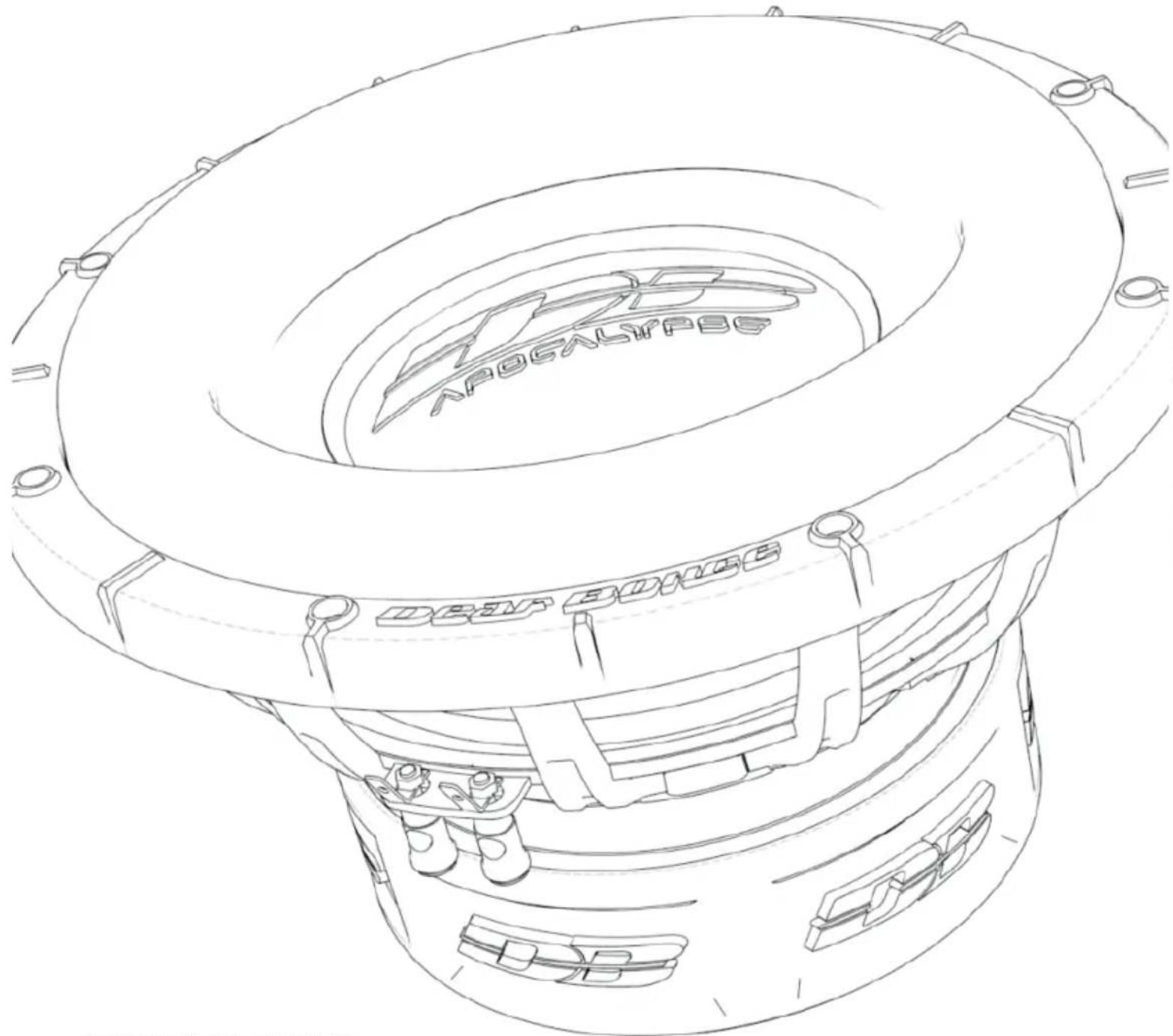

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

САБВУФЕР

APOCALYPSE SERIES

DB-SA252 D1/D2

DB-SA255 D1/D2

DB-SA272 D1/D2

DB-SA275 D1/D2

DB-SA302 D1/D2

DB-SA305 D1/D2

CONTENTS

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Параметры рекомендуемых оформлений
5. Рекомендации по эксплуатации
6. Технические характеристики
7. Размеры
8. Комплектация
9. Информация по гарантийному и сервисному обслуживанию
10. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

1. ВВЕДЕНИЕ

Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. МЕРЫ ПРЕДОСТОРОЖ Н О СТИ

1. Хорошо закрепляйте сабвуфер во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже сабвуфера! Не допускайте падений сабвуфера, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. СПОСОБЫ ПОДКЛЮЧЕНИЯ

Внимание! Необходимо обязательно подключить обе звуковые катушки сабвуфера.

Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем.

Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

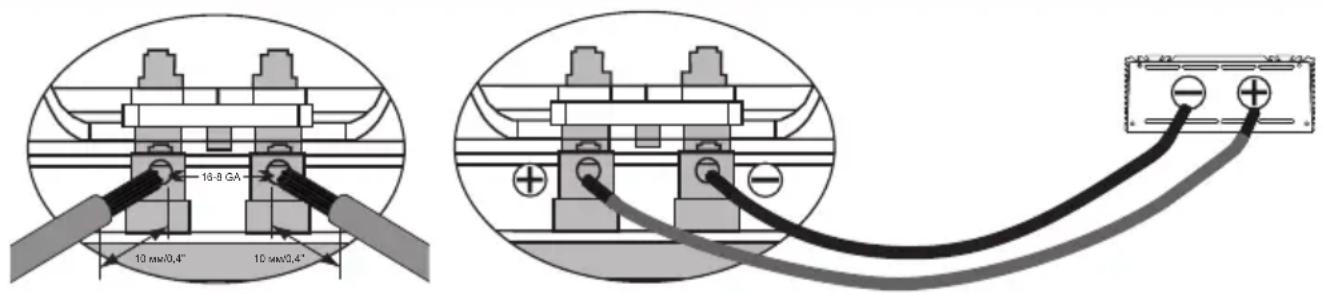

Подк лю чен ие тер ми н ал ов

Последовательное соединение

Полное сопротивление = ΩSub 1 + ΩSub 2 + ΩSub 3 ...

Параллельное соединение

Полное сопротивление = 1 Sub 1 + Sub 2 + Sub 3

Схема включения нагрузки сабвуфера

Катушки 1+1, 2+2 Ом

Один сабвуфер, катушки последовательно

Звуковые катушки	Общий импеданс
1+1 Ом	2 Ом
2+2 Ом	4 Ом

Один сабвуфер, катушки параллельно

Звуковые катушки	Общий импеданс
1+1 Ом	0,5 Ом
2+2 Ом	1 Ом

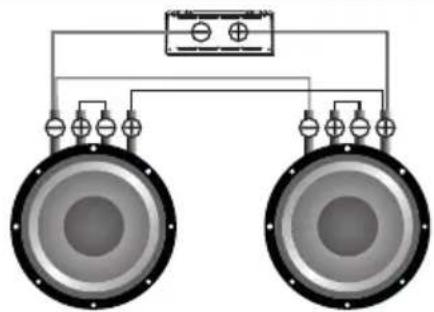

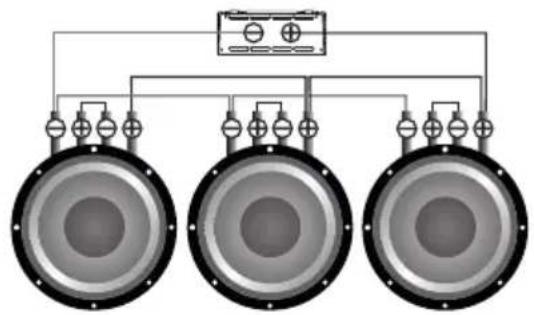

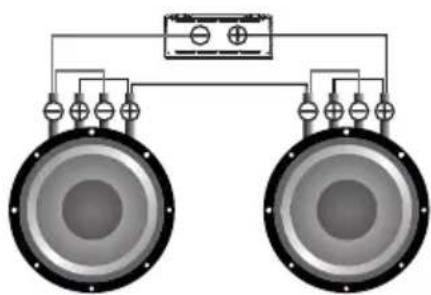

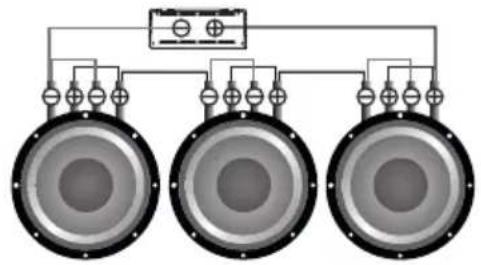

Сабуферы последовательно, катушки параллельно

Звуковые катушки	Общий импеданс
1+1 Ом	1 Ом
2+2 Ом	2 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	1,5 Ом
2+2 Ом	3 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	2 Ом
2+2 Ом	4 Ом

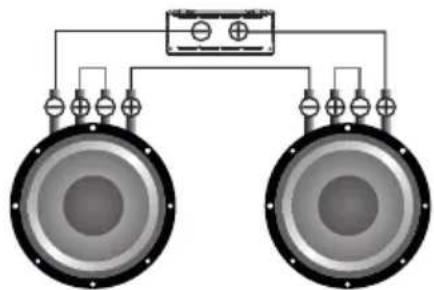

Сабвуферы последовательно, катушки последовательно

Звуковые катушки	Общий импеданс
1+1 Ом	4 Ом
2+2 Ом	8 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	6 Ом
2+2 Ом	12 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	8 Ом
2+2 Ом	16 Ом

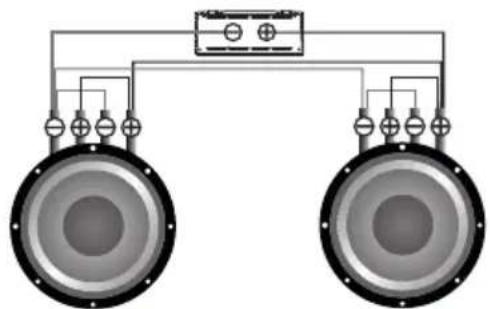

Сабву феры пар алл ель но, к атуш ки по сл е до в ат ель но

Звуковые катушки	Общий импеданс
1+1 Ом	1 Ом
2+2 Ом	2 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	0,66 Ом
2+2 Ом	1,33 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	0,5 Ом
2+2 Ом	1 Ом

Сабвуферы параллельно, катушки параллельно

Звуковые катушки	Общий импеданс
1+1 Ом	0,25 Ом
2+2 Ом	0,5 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	0,16 Ом
2+2 Ом	0,33 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	0,125 Ом
2+2 Ом	0,25 Ом

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук.

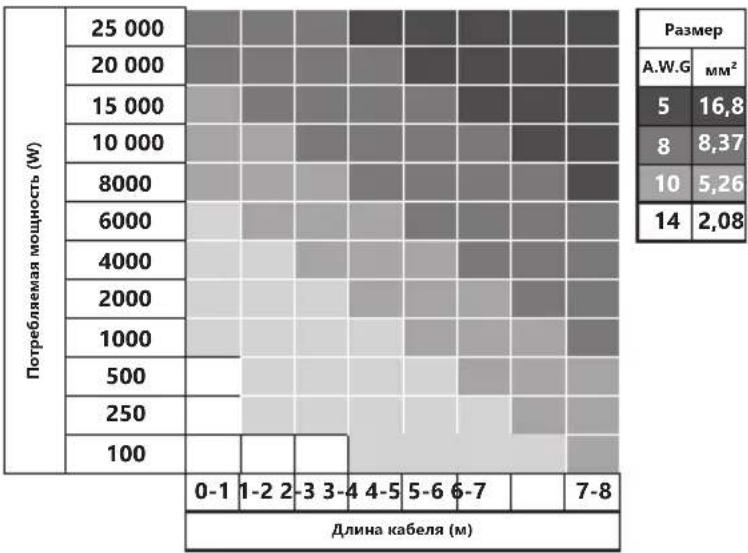

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

4. ПАРАМЕТРЫ РЕКОМЕНДУЕМЫХ ОФОРМЛЕНИЙ

Фазоинверторный корпус

$$ \mathcal {D} ^ {} \mathbb {W} ^ {} \mathbb {B} = \text { объем корпуса } $$

Модель

Рекомендуемый объем, литр / фут ^3			55 / 290 / 3,2500,01,8,5		55 / 2	100 / 3,5
Площадь порта, см ^2 / дюйм ^2	150 / 23	200 / 31	200 / 31	300 / 46	200 / 31	300 / 46
Длина порта, см / дюйм	62 / 24,4	40 / 15,7	70 / 27,5	70 / 27,5	70 / 27,5	70 / 27,5
Настройка порта, Гц	35	35	35	32	35	32

5. РЕ КОМЕ НДА ЦИИ П О ЭКСП ЛУАТА ЦИИ

RU

От правильного выбора усилителя, настроек и оформления во многом зависит срок службы Вашего сабвуфера. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность сабвуфера. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на сабвуфер, что предотвратит перегрев и выход из строя звуковой катушки. Сабвуфер, как и любой динамик, имеет подвижные и неподвижные части. В начале эксплуатации настоятельно рекомендуем «размять» подвижные части сабвуфера. Внимательно отнеситесь к процессу разминки. Разминайте сабвуфер на музыкальном материале в течение 40 часов на средних мощностях. Если во время эксплуатации на максимальной громкости Вы почувствовали посторонний запах, необходимо уменьшить громкость и дать сабвуферу остыть на небольшой громкости.

Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%, фильтр инфранизких частот (Subsonic) на 5 Герц ниже настройки порта. К примеру, если настройка порта 30 Герц, Subsonic необходимо выставить на 25 Герц. Фильтр низких частот LPF(фильтр, который обрезает все частоты выше частоты установки фильтра) 63-80 Герц, басбуст (bassboost) в 0.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
   RU

Модель	DB-SA252 D1/D2	DB-SA255 D1/D2	DB-SA272 D1/D2	DB-SA275 D1/D2	DB-SA302 D1/D2	DB-SA305 D1/D2
Размер (дюйм)	12	15	12	15	12	15
Материал подвеса	Пенополиуретан	Пенополиуретан	Пенополиуретан	Пенополиуретан	Пенополиуретан	Пенополиуретан
Материал диффузора	Прессованная бумага	Прессованная бумага	Прессованная бумага	Прессованная бумага	Прессованная бумага	Прессованная бумага
Материал корзины	Алюминий	Алюминий	Алюминий	Алюминий	Алюминий	Алюминий
Материал магнита	Феррит	Феррит	Феррит	Феррит	Феррит	Феррит
Мощность RMS (Вт)	1000	1000	1500	1500	2000	2000
Мощность MAX (Вт)	2000	2000	3000	3000	4000	4000
Диаметр звуковой катушки (дюйм)	2,5	2,5	2,75	2,75	3	3
Материал намотки катушки	Медь	Медь	Омедненный алюминий	Омедненный алюминий	Омедненный алюминий	Омедненный алюминий

ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА

Impedance (OM)			1+1 / 2+21+1 / 2+2 1+1/2+2		1+1 / 2+2	1+1 / 2+2
Re (OM)	0,9+0,9 / 1,9+1,9	0,9+0,9 / 1,9+1,9	0,9+0,9 / 1,9+1,9	0,9+0,9 / 1,9+1,9	0,9+0,9 / 1,9+1,9	0,9+0,9 / 1,9+1,9
SPL (ДБ)	84,7 / 85	87,1 / 87,5	86 / 86,2	88 / 88,2	86,3 / 86,7	88,3 / 88,6
Xmax (MM)			1815 15	18	18	18
Fs (Гц)	32,1 / 32,6	32,2 / 32,9	30,6 / 31,1	29,7 / 31,3	35,2 / 35,7	31,7 / 32
Vas (Л)	24,7 / 24,9	61,3 / 62,1	29,5 / 30,7	62 / 64	21 / 24	61 / 63
Qts	0,36 / 0,38	0,51 / 0,55	0,34 / 0,36	0,42 / 0,46	0 31 / 0 34,,	0 4 / 0 43,,
BL	22,7 / 23,2	20,1 / 20,8	20,1 / 20,8	18,6 / 19,1	20 / 20,8	18,5 / 18,7

Указанная чувствительность прямо не связана со звуковым давлением, создаваемым в салоне автомобиля, и поэтому не должна использоваться как единственный показатель для сравнения с другими сабвуферами.

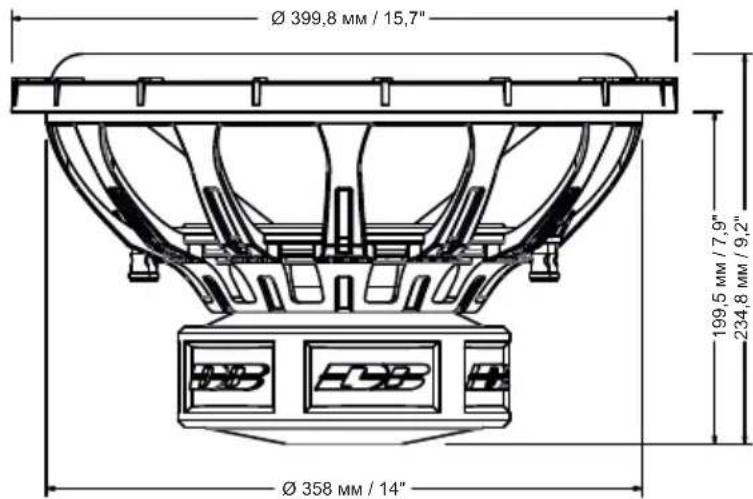

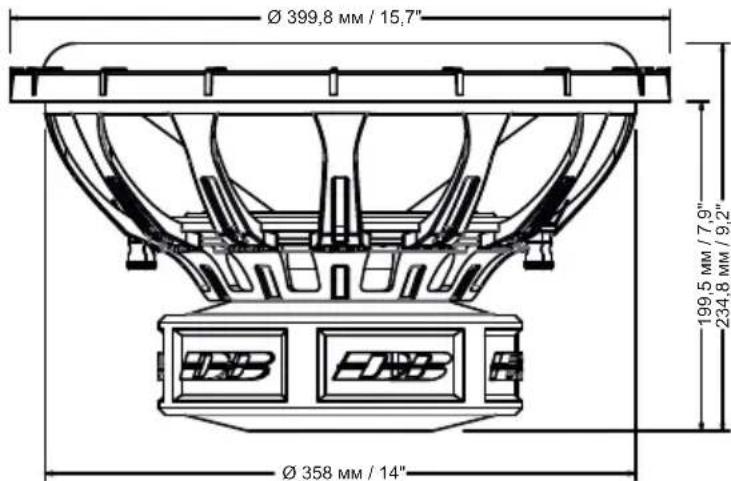

DB-SA25 2 D 1/D2 DB-S A255 D 1/D2

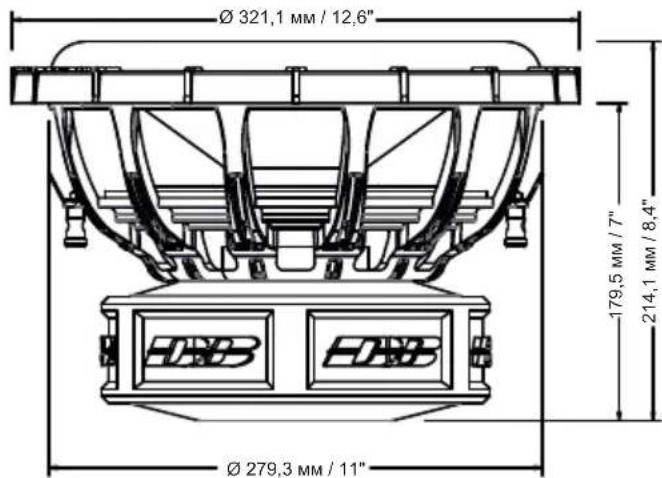

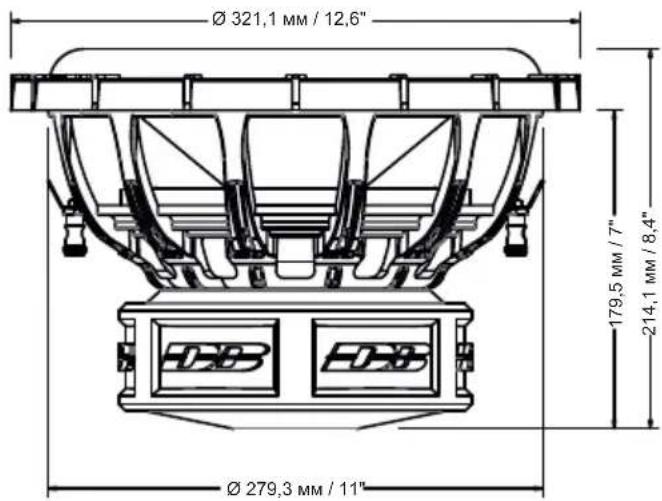

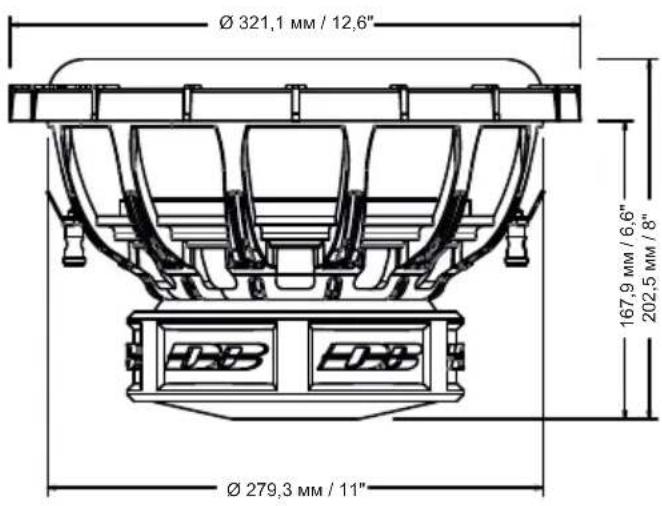

DB-SA272 D1/D2

DB-SA275 D1/D2

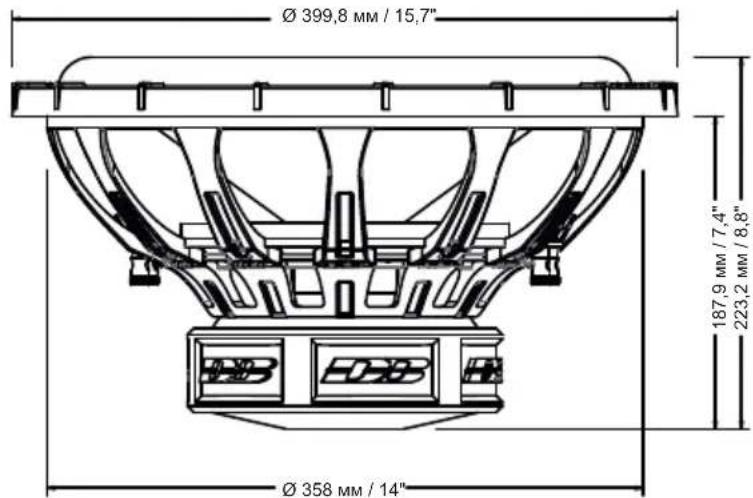

DB- S A 302 D1 / D2 DB- S A305 D 1 /D2

1. Сабвуфер - 1 шт.
2. Руководство пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правила: доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
