Тип устройства	Сабвуфер
Модель	Apocalypse DB-SA418 D1/D2
Размер	18"
Материал подвеса	Вспененный полиуретан
Материал диффузора	Прессованная целлюлоза
Материал корзины	Литая алюминиевая
Материал магнита	Феррит
Номинальная мощность (RMS)	3500 Вт
Максимальная мощность (MAX)	7000 Вт
Диаметр звуковой катушки	4"
Материал намотки катушки	Плоский омедненный алюминиевый провод
Импеданс (D1/D2)	1+1 Ом / 2+2 Ом
Чувствительность (SPL)	90 дБ
Максимальный ход (Xmax)	32 мм
Резонансная частота (Fs)	29 Гц
Эквивалентный объем (Vas)	175 л
Полная добротность (Qts)	0.42
Силовой фактор (BL)	26.3
Рекомендуемый объем корпуса (фазоинвертор)	160 л
Площадь порта	450 см²
Длина порта	70 см
Настройка порта	30 Гц
Комплектация	Сабвуфер, руководство пользователя, гарантийный талон

Часто задаваемые вопросы - Apocalypse DB-SA418 D1/D2 Deaf Bonce

Как правильно подключить две звуковые катушки сабвуфера DB-SA418 D1/D2?

Для подключения двух катушек используйте последовательное или параллельное соединение. При последовательном соединении (1+1 Ом) общий импеданс составит 2 Ом; при параллельном (1+1 Ом) – 0.5 Ом. Убедитесь, что усилитель поддерживает выбранное сопротивление.

Какой усилитель подходит для сабвуфера Deaf Bonce Apocalypse DB-SA418?

Выбирайте усилитель с номинальной мощностью (RMS) не более 3500 Вт на сабвуфер. Усилитель должен стабильно работать при минимальном импедансе от 0.5 Ом (для версии D1) или 1 Ом (для D2).

Как правильно выполнить обкатку (разминку) сабвуфера?

Рекомендуется обкатывать сабвуфер в течение 40 часов на средней громкости (около 50% от максимальной). Используйте музыкальный материал с разнообразными частотами. После обкатки подвижные части станут более эластичными.

Какие настройки фильтров рекомендуются для этого сабвуфера?

Рекомендуемые настройки: громкость ГУ не более 80%, чувствительность усилителя 50%, Subsonic на 5 Гц ниже настройки порта (например, 25 Гц при порте 30 Гц), LPF 63-80 Гц, Bassboost 0 дБ.

Какие меры безопасности нужно соблюдать при установке сабвуфера?

Надежно закрепляйте сабвуфер во избежание травм. Избегайте установки в местах с высокой влажностью, пылью или экстремальными температурами. При сверлении и резке металла проверяйте отсутствие проводки и других элементов.

Какой минимальный рекомендуемый объем корпуса для фазоинверторного оформления?

Для модели DB-SA418 D1/D2 рекомендуется объем 160 л с портом площадью 450 см², длиной 70 см, настроенным на 30 Гц.

Что делать, если при работе сабвуфера появился посторонний запах?

Немедленно уменьшите громкость и дайте сабвуферу остыть в течение 10-15 минут при низкой громкости. Посторонний запах может указывать на перегрев звуковой катушки. Проверьте настройки усилителя и убедитесь, что мощность не превышает номинальную.

Какую площадь сечения акустического провода использовать?

Используйте таблицу из руководства: для длины до 3 м и мощности 3500 Вт – сечение не менее 10 мм². Для большей длины увеличивайте сечение, чтобы избежать потерь.

Можно ли использовать сабвуфер в помещении с высокой влажностью?

Не рекомендуется. Рабочий диапазон температур от +5 до +40 °C. Избегайте воздействия воды и конденсата. При появлении влаги дайте сабвуферу полностью высохнуть.

Как утилизировать сабвуфер по окончании срока службы?

Не выбрасывайте с бытовыми отходами. Сдайте сабвуфер в специализированный пункт приема электронных отходов для переработки в соответствии с местными правилами.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Apocalypse DB-SA418 D1/D2 Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

CAR SUBWOOFER

APOCALYPSE SERIES

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Параметры рекомендуемых оформлений
5. Рекомендации по эксплуатации
6. Технические характеристики
7. Размеры
8. Комплектация
9. Информация по гарантийному и сервисному обслуживанию
10. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

1. ВВЕДЕНИЕ

Благодарим Вас за приобретение продукции компании Deaf Bonce серии Apocalypse! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Хорошо закрепляйте сабвуфер во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другому автомобилю.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже сабвуфера! Не допускайте падений сабвуфера, во избежании повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки сабвуфера не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 до +40 С. В случае конденсации влаги, дайте изделию просохнуть.
8. При проведение слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические провода убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических проводов необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте провода снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты проводов используйте резиновые прокладки, если провод идет через отверстие в пластине, или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. СПОСОБЫ ПОДКЛЮЧЕНИЯ

Внимание! Необходимо обязательно подключить обе звуковые катушки сабвуфера. Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем. Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

Полное сопротивление = ΩSub 1 + ΩSub 2 + ΩSub 3 ...

Параллельное соединение

Полное сопротивление = 1 Sub 1 + Sub 2 + Sub 3

Схема включения нагрузки сабвуфера

Катушки 1+1, 2+2 Ом

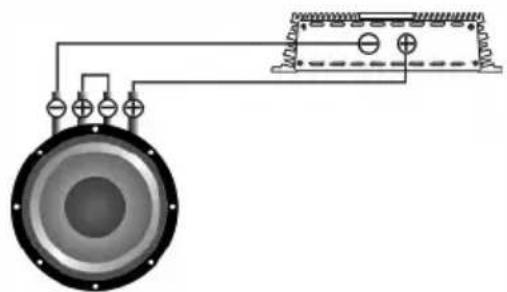

Один сабвуфер, катушки последовательно

Звуковые катушки	Общий импеданс
1+1 Ом	2 Ом
2+2 Ом	4 Ом

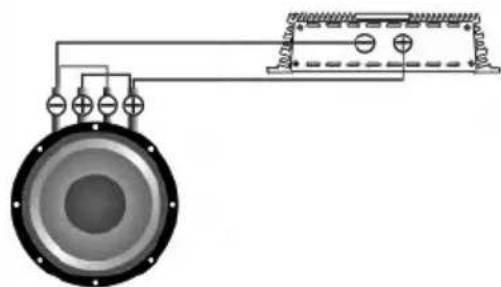

Один сабвуфер, катушки параллельно

Звуковые катушки	Общий импеданс
1+1 Ом	0,5 Ом
2+2 Ом	1 Ом

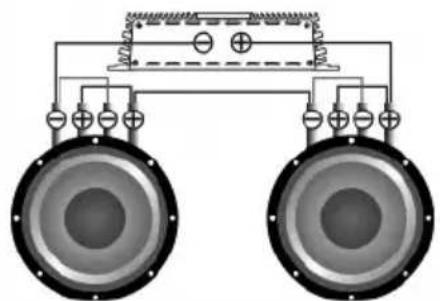

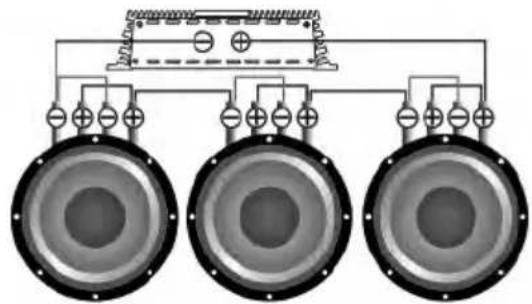

Сабвуферы последовательно, катушки параллельно

Звуковые катушки	Общий импеданс
1+1 Ом	1 Ом
2+2 Ом	2 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	1,5 Ом
2+2 Ом	3 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	2 Ом
2+2 Ом 4 Ом

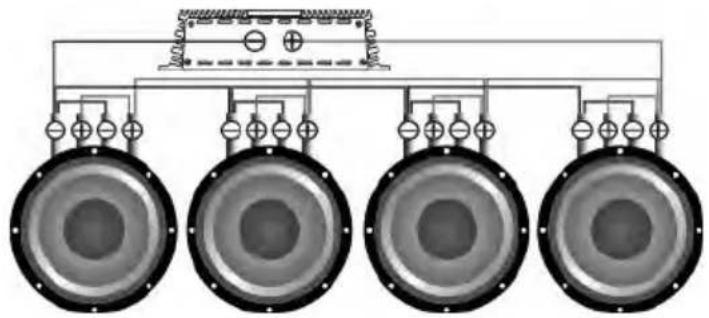

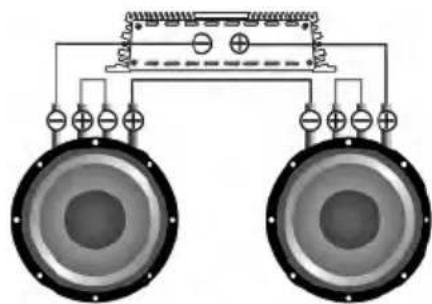

Сабвуферы последовательно, катушки последовательно

Звуковые катушки	Общий импеданс
1+1 Ом	4 Ом
2+2 Ом	8 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	6 Ом
2+2 Ом	12 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	8 Ом
2+2 Ом	16 Ом

1+1 Om 1 Om

2+2 Om 2 Om

1+1 Om 0,66 Om

2+2 Om 1,33 Om

1+1 Om 0,5 Om

2+2 Om 1 Om

1+1 OM 0,25 OM

2+2 Om 0,5 Om

1+1 OM 0,16 OM

2+2 OM 0,33 OM

Звуковые катушки	Общий импеданс
1+1 Ом	0,125 Ом
2+2 Ом	0,25 Ом

RU

ВНИМАНИЕ! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук.

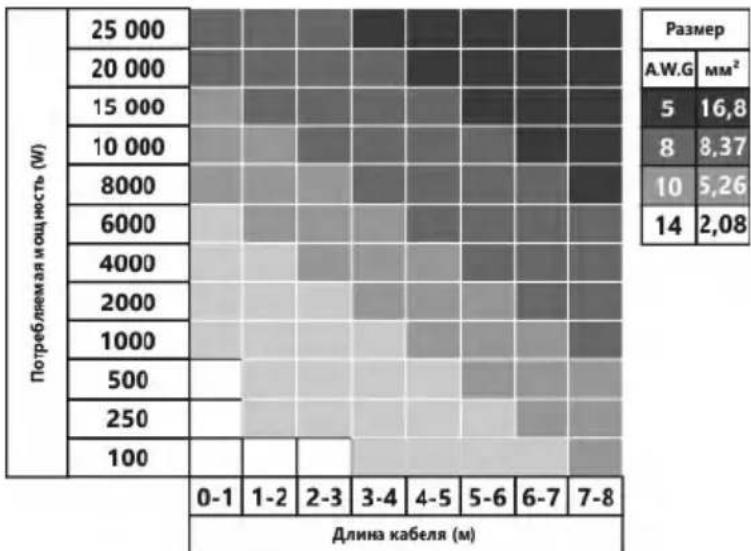

Выбор сечения акустических проводов

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

Фазоинверторный корпус

Д*Ш*В = объем корпуса

Параметры	DB-SA412	DB-SA415	DB-SA418
Рекомендуемый объем л.	55	100	160
Площадь порта cm^2	200 300 450
Длина порта см.	70 65 70
Настройка Герц	35 32		30

5. РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ САБВУФЕРОВ

RU

От правильного выбора усилителя, настроек и оформления во многом зависит срок службы Вашего сабвуфера. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность сабвуфера. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на сабвуфер, что предотвратит перегрев и выход из строя звуковой катушки. Сабвуфер, как и любой динамик, имеет подвижные и неподвижные части. В начале эксплуатации настоятельно рекомендуем «размять» подвижные части сабвуфера. Внимательно отнеситесь к процессу разминки. Разминайте сабвуфер на музыкальном материале в течение 40 часов на средних мощностях. Если во время эксплуатации на максимальной громкости Вы почувствовали посторонний запах, необходимо уменьшить громкость и дать сабвуферу остыть на небольшой громкости.

Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%, фильтр инфранизких частот (Subsonic) на 5 Герц ниже настройки порта. К примеру, если настройка порта 30 Герц, Subsonic необходимо выставить на 25 Герц. Фильтр низких частот LPF(Фильтр, который обрезает все частоты выше частоты установки фильтра) 63-80 Герц, басбуст (bassboost) в 0.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	DB-SA412 D1/D2	DB-SA415 D1/D2	DB-SA418 D1/D2
Размер	12" 15" 18"
Материал подвеса	Вспененный полиуретан	Вспененный полиуретан	Вспененный полиуретан
Материал диффузора	Пресс. целлюлоза Пресс. целлюлоза Пресс. целлюлоза
Материал корзины	Литая, Алюминиевая	Литая, Алюминиевая	Литая, Алюминиевая
Материал магнита	Феррит Феррит Феррит
Мощность RMS	3500 Вт 3500 Вт 3500 Вт
Мощность MAX	7000 Вт 7000 Вт 7000 Вт
Диаметр звуковой катушки	4" 4"	4"
Материал намотки катушки	Плоский омедненный алюминиевый провод

ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА

Impedance (OM)	1+1/2+2	1+1/2+2	1+1/2+2
Re (OM)	0.7+0.7/1.4+1.4	0.7+0.7/1.4+1.4	0.7+0.7/1.4+1.4
SPL (ДБ)	86	88	90
Xmax (MM)	32	32	32
Fs (Гц)	32	30	29
Vas (Л)	69	134	175
Qts	0.39	0.4	0.42
BL	26.7	26.1	26.3

Указанная чувствительность прямо не связана со звуковым давлением, создаваемым в салоне автомобиля, и поэтому не должна использоваться как единственный показатель для сравнения с другими сабвуферами.

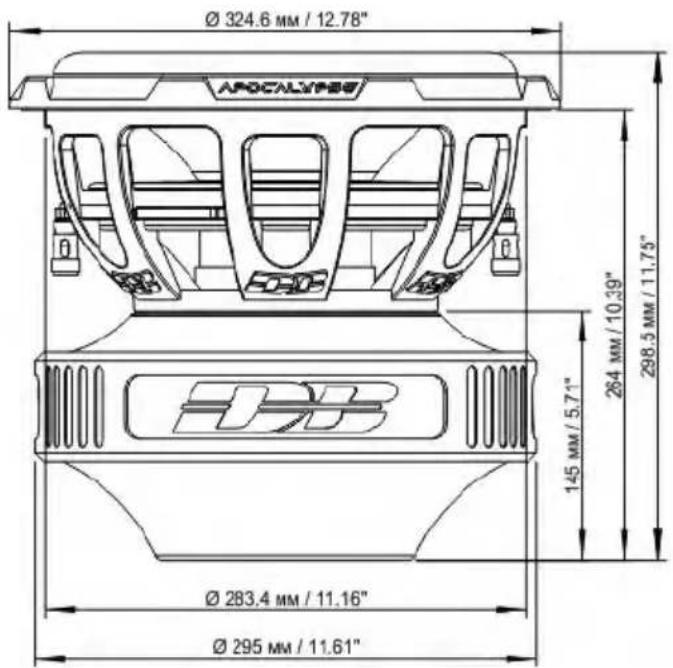

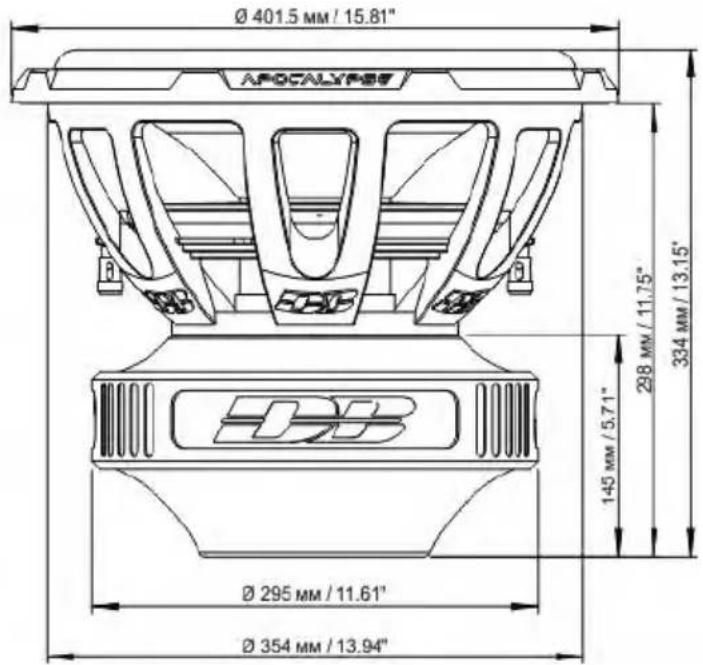

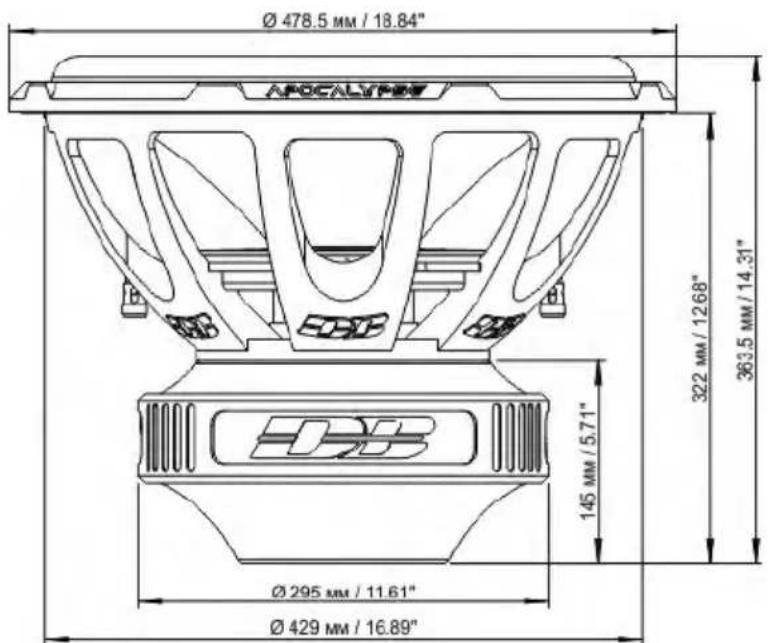

7. РАЗМЕРЫ

DB-SA 4 12 D 1 /D 2 DB - SA 4 15 D 1 /D 2

DB - SA 4 18 D 1 /D 2

8. КОМПЛЕКТАЦИЯ

1. Сабвуфер - 1 шт.
2. Руководство пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

9. ИНФОР МАЦ ИЯ ПО Г АРА НТИ ЙНО МУ И СЕ РВИ СНО МУ ОБ СЛУ ЖИВ АНИ Ю

RU

Для каждого продукта Deaf Bonce серии Apocalypse гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

10. И НФОР М АЦИЯ О Б У ТИЛИ З АЦИИ Э Л ЕКТРО Н НОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е В РОПЕ Й СКИХ С Т РАН, В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р О ТХОД О В)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Д получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Производитель: Ningbo Sound Solution I&E Trading Co., Ltd Произведено в Китае
