Тип продукта	Встраиваемая керамическая плита
Количество нагревательных зон	4 (в том числе 2 двойные)
Управление	Сенсорное с дисплеем
Максимальная мощность	До 6400 Вт (возможность ограничения до 2800 Вт или 3300 Вт)
Питание	230 В ~ 50 Гц (на основе типовой установки; проверьте табличку с номинальными данными)
Функция быстрого разогрева	Да
Функция таймера (часы)	Да, от 1 до 99 минут для каждой зоны
Блокировка от детей (ключ)	Да
Индикатор остаточного тепла	Да (символ H)
Система защиты от переполнения	Да (автоматическое отключение при обнаружении жидкости на панели)
Защита от перегрева	Да (отображает Fs до охлаждения)
Ограничитель мощности	Да, возможность установки 2800 Вт, 3300 Вт или без ограничения
Материал панели	Керамическое стекло
Очистка	Скребок и специальные средства для керамических плит; избегать жестких губок
Монтаж	Встраивание в столешницу, требуется уплотнитель и вентиляция
Электрическое подключение	Постоянное через многополюсный выключатель с расстоянием между контактами мин. 3 мм
Кабель питания	Тип H05V2V2-F, сечение мин. 2,5 мм² для мощности до 6400 Вт, 4 мм² для более высоких
Запасные части	Оригинальные, доступные через сервисную линию
Сервисная линия	801 007 158 (стационарный) / 222 282 158 (мобильный и зарубежный)
Гарантия	Требуется документ о покупке; ремонт только в авторизованном сервисном центре

Часто задаваемые вопросы - HCE64E2W Freggia

Как включить плиту Freggia HCE64E2W?

Нажмите кнопку ON/OFF (A). Убедитесь, что блокировка (B1) отключена. Дисплеи покажут ноль в течение 10 секунд – за это время выберите зону и мощность.

Как установить мощность нагревательной зоны?

Выберите зону кнопкой E1-E4, затем используйте + или -, чтобы установить уровень от 1 до 9. Уровень 9 – максимальная мощность.

Как активировать двойную нагревательную зону?

Выберите зону E1 или E3, установите мощность, затем нажмите кнопку F. Загорится индикатор F1/F3. Чтобы выключить, снова нажмите F.

Как использовать функцию быстрого разогрева?

Выберите зону, установите мощность на 9, затем снова нажмите +. На дисплее появится десятичная точка. В течение 5 секунд выберите более низкий уровень мощности (1-8). После завершения вы услышите звуковой сигнал.

Как установить таймер для зоны?

Выберите зону, установите мощность, нажмите кнопку T. На дисплее N начнет мигать индикатор O. Используйте +/-, чтобы установить время от 1 до 99 минут. По истечении времени зона выключится, и вы услышите звуковой сигнал.

Как заблокировать плиту от детей?

Нажмите и удерживайте кнопку B (ключ) около 2 секунд. Загорится индикатор B1. В режиме блокировки работает только кнопка ON/OFF.

Что означает символ H на дисплее?

Символ H означает, что зона еще горячая (выше 50°C). Не прикасайтесь к ней – риск ожога. Когда плита выключена, H горит постоянно, пока зона не остынет.

Как очистить керамическую плиту?

Используйте специальный скребок для удаления пригоревших остатков, затем чистите имеющимся в продаже средством для керамических плит и бумажным полотенцем. Избегайте жестких губок и агрессивных химикатов.

Что делать, если плита отображает Fs?

Fs означает защиту от перегрева. Плита временно выключилась для охлаждения. Подождите несколько минут, пока электроника остынет, затем включите снова.

Где я могу купить запасные части или сообщить о ремонте?

Позвоните на сервисную линию: 801 007 158 (стационарный) или 222 282 158 (мобильный и зарубежный). Используйте только оригинальные детали. Ремонт осуществляется только в авторизованном сервисном центре.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HCE64E2W Freggia

ВАРОЧНАЯ ПОВЕРХНОСТЬ

ВАРИЛЬНА ПОВЕРХНЯ

PŁYTA DO ZABUDOWY

Руководство пользователя

Благодарим Вас за приобретение варочной поверхности компании Freggia. Пожалуйста, внимательно прочитайте данное руководство пользователя, так как в нем содержатся инструкции по безопасной установке, эксплуатации и обслуживанию варочной поверхности.

Сохраните его для использования в будущем.

UA

ОБЩИЕ РЕКОМЕНДАЦИИ ПО ИСПОЛЬЗОВАНИЮ

Внимательно прочтите это руководство, так как в нем даны важные указания по безопасности установки, эксплуатации и техобслуживания. Храните это руководство для обращения к нему в дальнейшем. Все операции по монтажу/замене (электропроводка) должны выполняться квалифицированным персоналом в соответствии с действующими нормативами.

ПРЕДУПРЕЖДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Рекомендуется пользоваться посудой с плоским дном и диаметром, равным или слегка превышающим зону нагрева. Не пользуйтесь посудой с шершавым дном, так как она может поцарапать варочную панель (рис. 2). Детям и лицам, нуждающимся в присмотре, запрещается пользоваться данным электроприбором. Следите за тем, чтобы дети не играли с варочной панелью.

ПЕРЕД ПОДСОЕДИНЕНИЕМ ПРИБОРА К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Проверьте, чтобы напряжение и мощность, указанные на паспортной табличке (расположенной в нижней части электроприбора), соответствовали характеристикам электрической сети и чтобы электрическая розетка соответствовала электрической вилке прибора. В случае сомнений вызовите квалифицированного электрика.

Внимание!

• Предотвращайте выплескивание жидкости, вовремя убавляя мощность нагрева при кипячении или разогреве жидкостей.
• Не оставляйте зоны нагрева включенными без посуды или со стоящими на них пустыми кастрюлями и сковородками.
• Закончив приготовление пищи, выключите соответствующую зону нагрева по процедуре, описанной далее.
• Обратите внимание на легкодоступные части электроприбора, которые могут сильно нагреться при использовании.
• Избегайте вытекания жидкостей, таких как масло или другие жиры, поскольку это может привести к возникновению пожара.
• Не пытайтесь погасить пламя водой, выключите электроприбор и накройте пламя одеялом или покрывалом - для предотвращения доступа воздуха к очагу возгорания.
• Не оставляйте предметы на поверхности варочной панели, так как это может привести к возникновению пожара.
• При повреждении кабеля его замена должна выполняться квалифицированным персоналом или сервисной службой.

Внимание!

• При чистке не используйте пар.
- Если панель треснула, отключите электроприбор во избежание поражения электротоком.
- Электроприбор не рассчитан на использование детьми или недееспособными лицами без присмотра.
• Не разрешайте детям играть с электроприбором.
- Электроприбор не должен включаться посредством внешнего таймера или отдельного пульта дистанционного управления.

ПРЕДУПРЕЖДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Данный электроприбор соответствует Европейской Директиве 2002/96/ЕС, «Утилизация электрических и электронных изделий (WEEE)». Проследите, чтобы по окончании срока службы данный электроприбор был сдан в утиль. Этим вы поможете сохранить окружающую среду.

Символ на электроприборе или в прилагаемой к нему документации означает, что он не должен рассматриваться как бытовые отходы, а должен быть сдан в специальный центр утилизации, занимающийся переработкой электрических и электронных приборов согласно местным нормативам по утилизации отходов. За дополнительными сведениями по использованию и утилизации данного электроприбора обращайтесь в местное отделение сбора домашних бытовых приборов или в магазин, в котором он был приобретен.

ИНСТРУКЦИИ ПО УСТАНОВКЕ

Данное руководство предназначено для квалифицированного монтажника, здесь даны указания по монтажу, настройке и обслуживанию в соответствии с действующим законодательством и нормами.

Внимание!

Если прямо под варочной поверхностью из стеклокерамики устанавливается встроенный духовой шкаф или иные теплоизлучающие приборы, то НЕОБХОДИМО ПРАВИЛЬНО ИЗОЛИРОВАТЬ ЭТИ ПРИБОРЫ (духовку) ОТ ПАНЕЛИ ИЗ СТЕКЛОКЕРАМИКИ. Тепло, образуемое духовкой, при замере на правой стороне панели не должно превышать 60°C. Несоблюдение данной предосторожности может привести к сбоям в работе системы СЕНСОРНОГО УПРАВЛЕНИЯ TOUCHCONTROL.

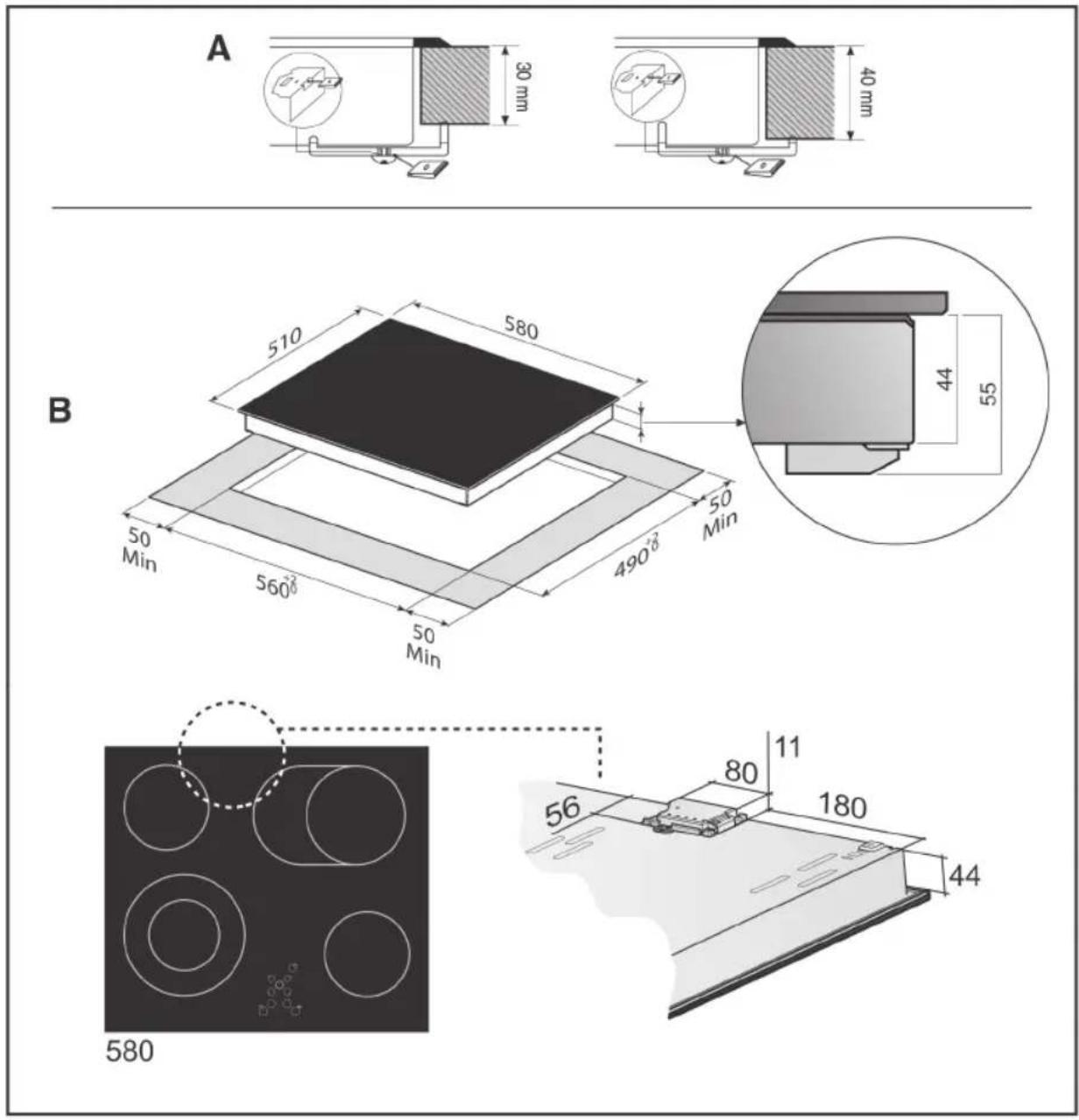

РАЗМЕЩЕНИЕ (рис. 1)

Электроприбор предназначен для встраивания в рабочую поверхность, как показано на рис. 1. Нанесите герметик по всему периметру (размеры для резки см. на рис. 1В). Закрепите электроприбор на рабочей поверхности 4 кронштейнами, входящими в комплект поставки; учитывайте толщину рабочей поверхности (рис. 1А). Если стеклокерамическая варочная поверхность устанавливается над духовым шкафом, то необходимо смонтировать разделительную панель, соблюдая указанные размеры (рис. 1С). В этом нет необходимости, если электроприбор устанавливается в отдельной секции, без духового шкафа..

Внимание!

Для циркуляции надлежащего объема охлаждающего воздуха необходимо предусмотреть минимальное расстояние 40 мм между индукционной варочной панелью и любым бытовым электроприбором, встроенным под этой панелью (рис. 7В). В любом случае необходимо обеспечить надлежащую вентиляцию. Для обеспечения циркуляции охлаждающего воздуха в кухонной мебели должны быть предусмотрены отверстия (рис. 6А-7А), соответствующие размерам, указанным на рис. 6В-7В.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ:

Перед подключением к электросети проверьте следующее:

• электрический провод заземления должен быть на 2 см длиннее других проводов;
- характеристики оборудования должны соответствовать значениям на паспортной табличке, расположенной снизу рабочей панели;
- оборудование должно быть оснащено эффективным заземлением, соответствующим нормам и положениям действующего законодательства.

Заземление электроприбора обязательно согласно законодательству. В случае если электроприбор не оснащен кабелем, используйте тип H05V2V2-F для мощности до 6400 Ватт. Сечение кабеля должно составлять минимум 2,5 мм², а для более высокой мощности – 4 мм².

ИНСТРУКЦИИ ПО УСТАНОВКЕ

Температура провода электропитания ни в одной точке не должна превышать на 50 градусов температуру в помещении. Оборудование предназначено для постоянного подключения к электросети, поэтому необходимо установить многоконтактный разъединитель с минимальным расстоянием между контактами 3 мм, соответствующий нагрузке, указанной на паспортной табличке, и действующим нормативам (желто-зеленый провод заземления не должен прерываться коммутатором). По завершении монтажа электроприбора многоконтактный разъединитель должен быть легкодоступным.

ЭКСПЛУАТАЦИЯ И УХОД

Внимание!

• Электроприбор оснащен системой ограничения мощности 2800–3300 Вт. Об использовании этой функции – в разделе «Ограничение мощности».
• Перед использованием варочной поверхности необходимо включить все конфорки не менее чем на 15 минут на уровень мощности 3-4. Эта операция должна выполняться при первом использовании, а также повторяться впоследствии, если стеклокерамическая панель не использовалась в течение нескольких недель.

ЭКСПЛУАТАЦИЯ (рис. 5)

A = Кнопка ON/OFF (ВКЛ./ВЫКЛ.)

B = Кнопка блокировки от случайных нажатий

B1 = Индикатор ВКЛ./ВЫКЛ. блокировки от случайных нажатий

C = Кнопка «-»

D = Кнопка «+»

E (E1-E4) = Кнопки выбора зоны нагрева варочной поверхности

F = Кнопка выбора двухконтурной зоны нагрева

F1, F3 = Индикатор включенной двухконтурной зоны нагрева

G = Дисплей зоны нагрева

H = Знак остаточного тепла «H»

T = Кнопка таймера

N = Дисплей таймера

O = Индикатор зоны нагрева с включенным таймером

• ВКЛЮЧЕНИЕ ВАРОЧНОЙ ПОВЕРХНОСТИ

• Для включения электроприбора убедитесь, что светодиод В1 не светится, в противном случае отключите его нажатием на кнопку Блокировки от случайных нажатий В в течение 2 секунд.
  • После этой операции нажмите на кнопку А.
• На всех дисплеях G отобразится ноль в течение 10 секунд. Если в течение этого периода не выполняется никакая операция, варочная поверхность выключается.

• ВКЛЮЧЕНИЕ ЗОН НАГРЕВА ВАРОЧНОЙ ПОВЕРХНОСТИ

- Можно включить одну зону нагрева, выбрав одну из кнопок E. На дисплее отобразится светящийся мигающий ноль.

ЭКСПЛУАТАЦИЯ И УХОД

• Для регулирования желаемого уровня мощности выбрать кнопку «+» или «−». При нажатии на кнопку «+» на дисплее отобразится уровень мощности 1. При нажатии на кнопку «−» на дисплее отобразится уровень мощности 9.
• По окончании этой операции можно производить регулирование желаемого уровня мощности при помощи кнопок «+» или «−».

• ВЫКЛЮЧЕНИЕ ЗОН НАГРЕВА ВАРОЧНОЙ ПАНЕЛИ

• Выберите зону нагрева, нажав на кнопку E. Дисплей начнет мигать.
• При помощи кнопки «—» установите уровень мощности на нуле или выберите зону нагрева, нажав на кнопку E, и дисплей начнет мигать.
• Выберите одновременно кнопки «+» и «−». Можно также одновременно выключить все зоны нагрева, нажав на кнопку ON/OFF (ВКЛ./ВЫКЛ.).

• РАБОТА ДВУХКОНТУРНОЙ ЗОНЫ НАГРЕВА

• Функция двухконтурной зоны нагрева включается в зависимости от модели только на зонах нагрева E1. E3.
• Выберите и установите уровень мощности, как описано в разделе «Включение зон нагрева варочной панели».
  • Нажмите на кнопку F.
• Когда включится двухконтурная зона нагрева, загорятся светодиоды F1, F3 рядом с дисплеем предварительно выбранной зоны.
• Отключение этой функции производится следующим образом:

• выберите необходимую зону нагрева с помощью кнопки E1, E3;
- при нажатии на кнопку F эта функция будет отключена. Одновременно с этим светодиод F1, F3 погаснет.

• ИНДИКАЦИЯ ОСТАТОЧНОГО ТЕПЛА

Когда зона нагрева E находится в положении OFF (ВЫКЛ.) и если температура поверхности стекла превышает 50°C, на дисплее G этой зоны нагрева загорается индикатор:

1) если другие зоны нагрева все еще работают, на дисплее поочередно отображаются 0 и Н;
2) если электроприбор находится в положении OFF (ВЫКЛ.), на дисплее отображается Н.

• ФУНКЦИЯ «БЛОКИРОВКА ОТ СЛУЧАЙНЫХ НАЖАТИЙ» (рис. 4В)

Чтобы предотвратить использование варочной поверхности детьми или людьми, нуждающимися в присмотре, можно заблокировать все функции, нажав на кнопку ключа В.

Для включения или отключения этой функции нужно держать палец на сенсоре В в течение нескольких секунд. Когда светится индикатор B1, функция включена. Если электроприбор включен и функция блокировки включена, кнопка ON/OFF (ВКЛ./ВЫКЛ.) работает как всегда.

• СИСТЕМА ЗАЩИТЫ ОТ УТЕЧКИ (О.С.Д.)

Варочная поверхность оснащена системой безопасности, которая выключает все зоны нагрева, переводя в положение OFF, и включает режим блокировки в случае попадания жидкостей или других предметов на зону управления. Варочная поверхность автоматически выключается.

ЭКСПЛУАТАЦИЯ И УХОД

• БЫСТРЫЙ НАГРЕВ

Эта функция нагрева позволяет поддержать максимальную температуру в зоне приготовления в течение определенного промежутка времени, после чего температура понизится до заданного значения.

Включение быстрого нагрева:

• Выберите зону нагрева, нажав кнопку E.
  • Установите уровень мощности на 9.
• Выберите снова кнопку «+».
• На дисплее, рядом с уровнем мощности, около 5 секунд будет отображаться десятичная точка «•». В течение этого времени выберите уровень мощности от 1 до 8, которого хотите быстро достичь.
  • Если вы выберете уровень 9, функция аннулируется.
• При включенной функции «Быстрый нагрев» можно увеличить уровень предварительно установленной температуры.
• По окончании действия этой функции электроприбор подаст однократный звуковой сигнал, после чего продолжит работу на предварительно установленном уровне мощности.

Отключение функции «Быстрый нагрев»:

• Выберите зону нагрева, нажав кнопку E.
  • Установите уровень мощности на 9.
• Когда на дисплее рядом с уровнем мощности погаснет десятичная точка «•», эта функция будет отключена.

ТАЙМЕР (рис. 4Т)

Эта функция позволяет задать время (от 00 до 99 минут) автоматического отключения выбранной зоны нагрева варочной панели.

Примечание.

Таймер можно включить одновременно на всех зонах нагрева варочной поверхности.

• Выберите зону нагрева, нажав кнопку E.
  • Задайте уровень мощности от 1 до 9, нажав на кнопки «+» и «-».
  • Нажмите на кнопку таймера Т.
  • Начнет мигать светодиодный индикатор зоны O.
• Установите желаемое время, используя кнопки «+» и «-».
• Спустя несколько секунд заданное время отобразится на дисплее «N» и будет показываться в течение всего оставшегося времени.
• По окончании заданного времени дисплей таймера N и индикатор зоны «О» замигают в сопровождении звукового сигнала. Это укажет на окончание заданного времени и выключение зоны нагрева варочной поверхности.
• Если таймер одновременно активирован для нескольких зон, на дисплее отобразится наименьшее оставшееся время и будет мигать светодиодный индикатор соответствующей зоны нагрева.
• Чтобы отключить звуковой сигнал, достаточно нажать на кнопку таймера T, в противном случае он автоматически отключится по истечении 1 минуты.

ЭКСПЛУАТАЦИЯ И УХОД

- Чтобы отключить мигающий светодиодный индикатор, нажмите на кнопку таймера Т. Для отключения функции таймера прежде, чем закончится заданное время, выполните следующие операции:

- выберите необходимую зону нагрева, нажав кнопку E;

• нажмите на кнопку таймера T;

• с помощью кнопки «—» установите время на 0.

• Когда дисплей G и указатель зоны нагрева O перестанут мигать, функция отключена.

Примечание.

Для отображения времени, оставшегося до окончания приготовления пищи, достаточно нажать на кнопку выбора зоны нагрева E.

Варочная панель оснащена системой ограничения мощности на 2800 или 3300 Вт. Можно настроить электроприбор, выполнив следующие операции:

• Отключите и снова подключите электроприбор к бытовой электросети.
  • Нажмите на кнопку В в течение 30 секунд после отключения от бытовой электросети.
  • Одновременно нажмите кнопки E1, «+» и «-».
  • На дисплее появится 99.
• Используйте кнопку «+» или «−» для выбора желаемой мощности (28 для 2800 Вт, 33 для 3300 Вт или 99 – без ограничений).
  • Когда будет задана желаемая мощность, одновременно нажмите кнопки E1, «+» и «−».
• Теперь варочная поверхность настроена на желаемую мощность.
  • Для того чтобы снова изменить мощность, повторите всю процедуру.

Внимание!

Во избежание повреждения электронных схем варочная поверхность оснащена системой защиты от перегрева. В случаях длительного приготовления при повышенном уровне мощности варочная поверхность может временно отключиться. На дисплее отобразятся буквы Fs, пока не будет достигнута оптимальная температура.

уход

Удалите возможные остатки пищи и капли жира с поверхности варочной панели, используя специальный скребок, поставляемый в комплекте (рис. 3). Как можно лучше очистите зону нагрева, используя специальные средства по уходу и бумажную салфетку, затем сполосните водой и вытрите чистой тканью. При помощи специального скребка немедленно удалите с зоны нагрева возможные остатки алюминиевой фольги или пластмассу, попавшие туда случайно и расплавившиеся, а также остатки сахара и пищи с высоким содержанием сахара. Это поможет избежать повреждения поверхности варочной панели.

Ни в коем случае не используйте абразивные губки или едкие чистящие средства, например, аэрозоли для чистки духовки или пятновыводители.

ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УЩЕРБ, ВЫЗВАННЫЙ НЕСОБЛЮДЕНИЕМ ВЫШЕПРИВЕДЕННЫХ УКАЗАНИЙ.

Рис. 1

ЕКСПЛУАТАЦІЯ (Мал. 5)

A = Кнопка ON/OFF (УВИМК./ВИМК.)

H = 3нак залишкового тепла «H»

T = Кнопка таймера

N = Дисплей таймера

• СИСТЕМА ЗАХИСТУ ВІД ВИТОКУ (OSD)

Инструкцию в электронном виде можно скачать на сайте www.freggia.com
