Тип продукта	Источник бесперебойного питания (ИБП)
Модель	Pro 400
Бренд	Sven
Номинальная мощность	400 ВА / 240 Вт
Входное напряжение	220-240 В переменного тока
Выходное напряжение	220-240 В переменного тока (стабилизированное)
Форма сигнала	Аппроксимированная синусоида
Время переключения	≤ 10 мс
Тип батареи	Герметичная свинцово-кислотная, необслуживаемая
Емкость батареи	12 В / 7,2 А·ч
Типичное время резервного питания	До 15 минут при полной нагрузке
Количество розеток	2 (защита от скачков + резервное питание)
Защита от скачков напряжения	Да, 310 Дж
Индикаторы	Светодиодные индикаторы: питание, батарея, неисправность
Звуковые сигналы	Низкий заряд батареи, перегрузка, неисправность
Размеры (Ш x В x Г)	100 x 142 x 310 мм
Вес	4,5 кг
Рабочая температура	от 0°C до 40°C
Охлаждение	Без вентилятора (пассивное охлаждение)
Сменная батарея	Стандартная RBC (Sven RBC-400)
Заменяемая пользователем батарея	Да, простой доступ через панель
Сертификаты безопасности	CE, RoHS
Гарантия	2 года (без учета батареи)

Часто задаваемые вопросы - Pro 400 Sven

Как заменить батарею в Sven Pro 400?

Выключите и отключите ИБП. Откройте переднюю крышку, отсоедините разъемы батареи, извлеките старую батарею, установите новую батарею Sven RBC-400 или эквивалентную 12 В/7,2 А·ч, подсоедините и закройте крышку. Заряжайте в течение 8 часов перед использованием.

Каково типичное время резервного питания для Pro 400?

При полной нагрузке (240 Вт) время резервного питания составляет примерно 2-3 минуты. При половинной нагрузке (120 Вт) может длиться 10-15 минут. Фактическое время зависит от возраста батареи и характеристик нагрузки.

Могу ли я подключить лазерный принтер к ИБП?

Не рекомендуется подключать лазерные принтеры или другие устройства с высоким потреблением, так как они могут вызвать перегрузку и сократить время резервного питания. Подключайте только критически важное оборудование, такое как компьютеры и мониторы.

Что означают светодиодные индикаторы?

Зеленый постоянный: нормальная работа от сети. Зеленый мигающий: работа от батареи. Красный постоянный: неисправность или перегрузка. Красный мигающий: низкий заряд батареи. Обратитесь к руководству для полной легенды.

Почему ИБП непрерывно издает звуковой сигнал?

Непрерывный звуковой сигнал указывает на низкий заряд батареи, перегрузку или неисправность. Проверьте, что нагрузка в пределах номинала, дайте батарее зарядиться или уменьшите количество подключенных устройств. Если проблема сохраняется, обратитесь в службу поддержки.

Как чистить и обслуживать ИБП?

Отключите устройство и протрите сухой мягкой тканью. Не используйте жидкости или растворители. Убедитесь, что вентиляционные отверстия не заблокированы. Батареи не требуют обслуживания, но их следует заменять каждые 3-5 лет.

Обеспечивает ли Pro 400 защиту от скачков напряжения для линий Ethernet/телефона?

Нет, эта модель обеспечивает защиту от скачков только для розеток переменного тока. Для защиты сетевых линий используйте отдельный сетевой фильтр.

Можно ли устанавливать ИБП на бок?

Нет, ИБП должен располагаться вертикально на ровной устойчивой поверхности. Установка на бок может привести к утечке батареи или неправильному охлаждению.

Что делать, если ИБП не включается?

Проверьте, что шнур питания надежно подключен к исправной розетке. Убедитесь, что батарея подключена правильно. Если все еще не включается, возможно, требуется замена батареи.

Совместим ли Sven Pro 400 с регуляторами напряжения (AVR)?

Да, он оснащен автоматической регулировкой напряжения (AVR), которая стабилизирует выходное напряжение без переключения на батарею, обеспечивая защиту от пониженного и повышенного напряжения.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pro 400 Sven

Благодарим Вас за покупку ИБП ТМ SVEN!

Перед эксплуатацией устройства внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.

АВТОРСКОЕ ПРАВО

© 2016. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного Руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

- Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие- либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие по- вреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если из- делие не функционирует, сразу же обратитесь к продавцу.

- Не включайте изделие сразу же после внесения его в помещение из окружающей среды с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях комнатной температуры не менее 4-х часов.

СОДЕРЖАНИЕ

RUS 1

1. МЕРЫ БЕЗОПАСНОСТИ И ПРЕДОСТОРОЖНОСТИ 2

2. ОСОБЕННОСТИ 3

3. КОМПЛЕКТНОСТЬ.... 3

4. ПРИНЦИП РАБОТЫ 3

5. ОПИСАНИЕ 4

6. ОСНОВНЫЕ ФУНКЦИИ 5

7. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ 5

8. ОБСЛУЖИВАНИЕ БАТАРЕЙ 7

9. РЕШЕНИЕ ВОЗМОЖНЫХ ПРОБЛЕМ 7

10. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 8

UKR 9

ENG 18

1. МЕРЫ БЕЗОПАСНОСТИ И ПРЕДОСТОРОЖНОСТИ

Перед использованием этого устройства обязательно ознакомьтесь с правилами безопасности:

• Перед первым подключением источника бесперебойного питания (ИБП) к питающей сети нужно провести зарядку аккумуляторной батареи (АКБ) в течение, как минимум, 12 часов. Для этого необходимо подключить ИБП к питающей сети, без нагрузки.
• Если батарея полностью разряжена или ИБП не используется в течение трех месяцев, также необходимо провести полную зарядку в течение 12 часов. Иначе срок службы батареи может значительно сократиться.
• Гарантия на батареи (входящие в состав ИБП) 6 месяцев с даты продажи (но не более 18 месяцев с момента изготовления ИБП).
• ИБП разработан исключительно для работы с электрооборудованием, оснащенным импульсными блоками питания*.
• Не устанавливайте ИБП в местах с недостаточной вентиляцией. Минимальный воздушный за- зор 25см.
• Во время работы корпус устройства может нагреваться до 50° по Цельсию, что является полностью нормальным явлением.
• Категорически запрещается открывать корпус устройства – внутри высокое напряжение. В случае возникновения каких-либо затруднений обратитесь в сервис-центр. Перечень сервисных центров смотрите на сайте www.sven.fi.
• Не допускайте попадания жидкости и посторонних предметов внутрь устройства, это может привести к короткому замыканию, выходу изделия из строя и поражению электрическим током.
• В случае появления признаков некорректной работы (искрение, посторонние запахи и т. п.) следует немедленно выключить устройство и отключить от питающей сети, а затем обратиться в ближайший сервис-центр.
• Запрещено подключать к ИБП устройства, мощность потребления электроэнергии которых превышает мощность самого источника. Это может привести к перегрузке и поломке ИБП.

Категорически запрещается использовать ИБП в следующих условиях:

• в запыленных, содержащих легковоспламеняющийся газ помещениях;
- при температуре свыше 40° и ниже 0 градусов по Цельсию;
- при уровне относительной влажности свыше 90%;
• под прямым солнечными лучами или вблизи нагревательных элементов;
• в местах вибрации;
- вне помещений.
- В случае возникновения пожара используйте только порошковый огнетушитель, использование воды может привести к поражению током.
- Старайтесь устанавливать ИБП вблизи от источника питания, тогда вам будет легче выключить устройство в случае необходимости.

Руководство по эксплуатации

PRO

2. ОСОБЕННОСТИ

• Автоматическое регулирование напряжения в диапазоне 175-280 В ± 3% (встроенный стабилизатор)
• Функция «холодный старт» при питании от батарей
• Тип нагрузки – компьютер, монитор
• Защита от короткого замыкания
• Тепловая защита трансформатора
• Многофункциональный ЖК-дисплей (в моделях Pro 650 (LCD, USB)/1500 (LCD, USB))
• Возможность подключения к компьютеру через порт USB (в моделях Pro 650 (LCD, USB)/1000 (USB)/ 1500 (LCD, USB))
• Корпус из пожаробезопасного ABS-пластика

3. КОМПЛЕКТНОСТЬ

• Источник бесперебойного питания — 1 шт.
• CD-диск с ПО (для моделей Pro 650 (LCD, USB)/ 1000 (USB)/ 1500 (LCD, USB)) — 1 шт.
• Интерфейсный кабель (для моделей Pro 650 (LCD, USB)/ 1000 (USB)/ 1500 (LCD, USB)) — 1 шт.
• Руководство по эксплуатации — 1 шт.
  • Гарантийный талон — 1 шт.

4. ПРИНЦИП РАБОТЫ

- Линейно-интерактивные ИБП – это идеальное оборудование для защиты компьютеров и периферийных устройств. В случае пропадания напряжения в сети подключенное к ИБП оборудование питается электрическим током, поступающим от батареи через инвертор, преобразующий постоянное напряжение +12/24 В в переменное напряжение 220 В, тем самым позволяя сохранить данные и корректно завершить работу операционной системы. - Питающее напряжение сети поступает на модуль AVR (автоматический регулятор напряжения). В случае необходимости напряжение повышается или понижается, чтобы максимально соответствовать стандартному напряжению 220 В, после чего поступает на подключенное к ИБП оборудование. Одновременно, зарядное устройство осуществляет зарядку батареи.

5. ОПИСАНИЕ

①\~: Индикатор работы от сети (зеленый). Светится, если ИБП включен и напряжение сети находится в пределах нормы
②: Индикатор состояния АКБ (желтый). Прерывистое свечение – заряд АКБ, постоянное свечение – АКБ заряжен
③: Индикатор инвертора (красный). Светится, когда ИБП переходит в режим инвертора (работа от АКБ)
④ ⏻: Кнопка включения ИБП
⑤ Режим работы от сети
⑥ Режим работы от батареи
⑦ Выходное напряжение
⑧ Индикатор нагрузки
⑨ ЖК-дисплей
⑩ Индикатор емкости батареи
⑪ Графический индикатор уровня входного напряжения:
HIGH – повышенное, NORMAL – номинальное, LOW – пониженное
⑫ Выходная розетка
⑬ Шнур питания

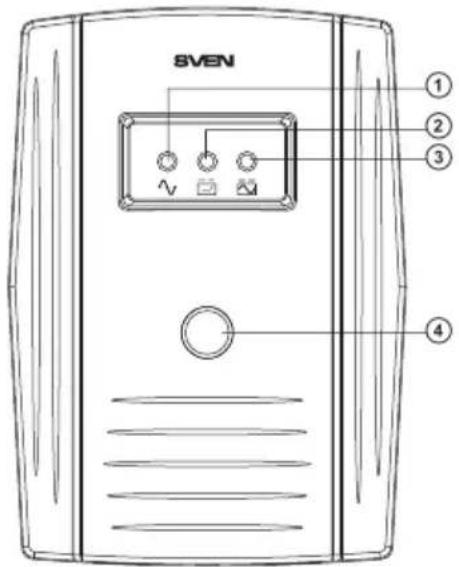

Передняя панель ИБП Pro 400/600/800

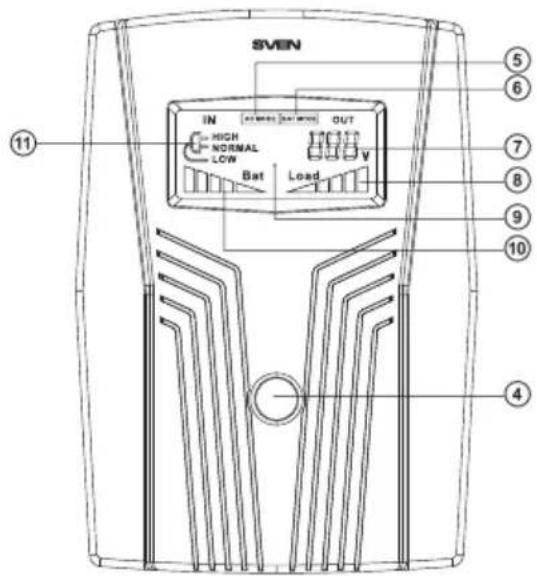

Передняя панель ИБП с ЖК-дисплеем Pro 650 (LCD, USB)

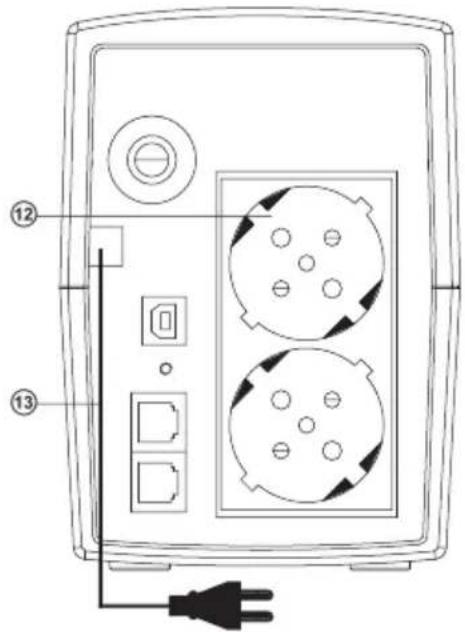

Задняя панель ИБП Pro 400/ 600/ 800/ 650 (LCD, USB)

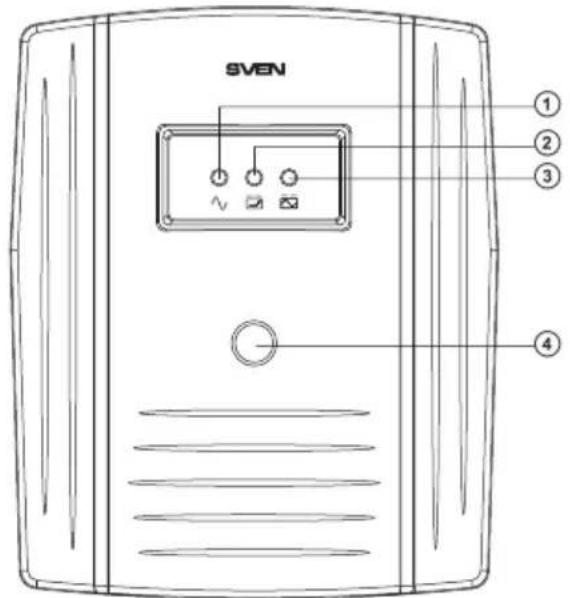

Передняя панель ИБП Pro 1000 (USB)

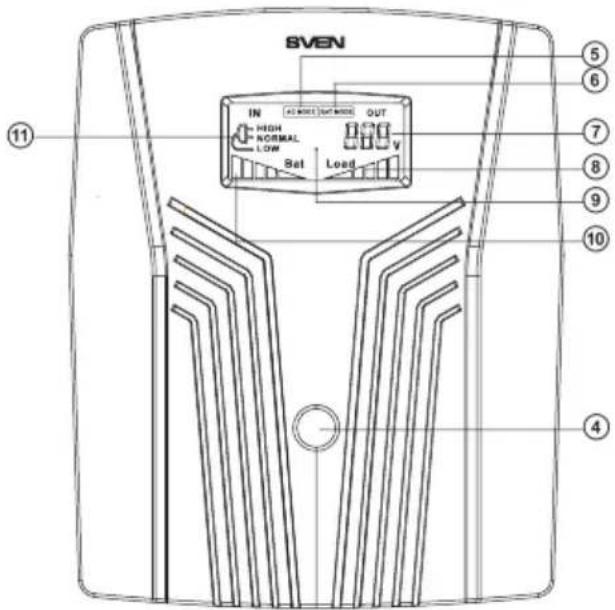

Передняя панель ИБП с ЖК-дисплеем Pro1500 (LCD, USB)

Важно! Перед первым использованиям ИБП необходимо провести зарядку батареи в течение как минимум 12 часов без нагрузки.

6. ОСНОВНЫЕ ФУНКЦИИ

• В случае исчезновения электроэнергии в сети ИБП переходит на питание от батареи, при этом устройство выдает звуковой сигнал каждые несколько секунд.
• Когда батарея близка к полной разрядке, ИБП начинает выдавать звуковой сигнал каждые две секунды.
• При полной разрядке выдается длительный звуковой сигнал, после чего ИБП автоматически выключается.
• При появлении электричества в сети ИБП автоматически включится. После этого проведите зарядку батареи в течение как минимум 12 часов.

7. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

• Установите ИБП в выбранное Вами место с хорошей вентиляцией (свободное пространство вокруг ИБП должно быть не менее 25 см).
• Подключите потребителей к ИБП.

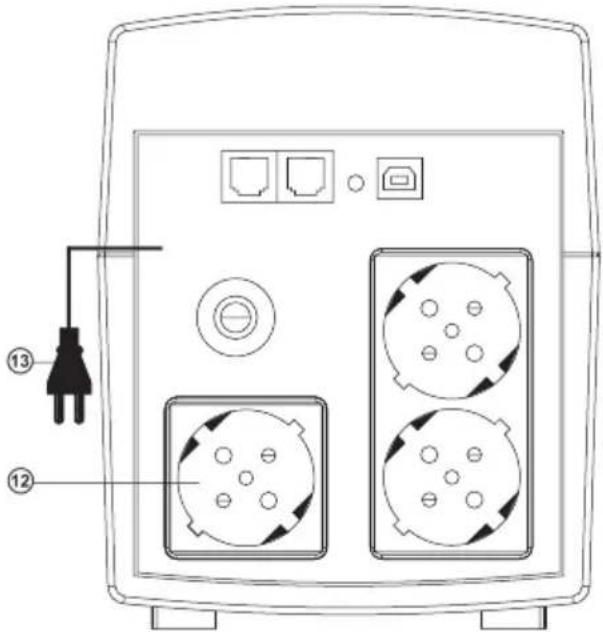

Задняя панель ИБП Pro 1000 (USB)/ Pro1500 (LCD, USB)

Включение / выключение ИБП

• Подключите ИБП к сети. Включится LED/LCD-дисплей. В модели с LCD-индикатором, включать ИБП после подключения к сети кнопкой не нужно – функция «автостарт» запустит его автоматически. В моделях с LED, включение ИБП кнопкой ④, в подтверждение прозвучит короткий звуковой сигнал.
• Включите подключенное оборудование (первым включите самое мощное, последним, самое маломощное).
• Отключение ИБП. Выключите потребителей, а затем выключите ИБП кнопкой ④*.

Примечания:

• В случае, если ИБП не используется длительное время, отключайте его от сети.
- Если ИБП не используется длительное время, следует заряжать батарею раз в три месяца.
- Поскольку в ИБП реализована функция «автостарт», сбой напряжения в сети приведет к автоматическому запуску ИБП.

Подключение к ПК моделей с портом USB:

В моделях с портом USB, с помощью ПО, устанавливаемого на ПК можно контролировать параметры ИБП. Также ПО позволяет корректно завершить работу ПК и пр.

• Выключите и отключите ПК и подключенную перефирию, ИБП от питающей сети.
• Подключите ИБП к ПК с помощью USB кабеля из комплекта.
• Подключите к питающей сети и включите ИБП и ПК.
• Установите ПО с диска из комплекта.
• Запустите программу мониторинга.
• В настройках типа коммуникационного порта необходимо выбрать "Mega USB". Подтвердить нажатием кнопки "Ок".

В случае исчезновения напряжения в питающей сети, ИБП с помощью ПО может корректно завершить работу системы, после чего выключится.

ПО позволяет установить время выключения ПК, а также вести журнал состояния электросети.

Важно!

ИБП предназначен для питания только компьютера и монитора, поэтому воздержитесь от подключения к нему таких периферийных устройств как лазерный принтер, сканер, акустическая система и т. п.

Помните, что в случае отключения электросети, время питания от батареи зависит от потребляемой мощности подключенного оборудования и состояния АКБ. За это время следует сохранить все открытые документы и выключить компьютер, после чего также выключить ИБП.

8. ОБСЛУЖИВАНИЕ БАТАРЕЙ

В ИБП установлена одна или две герметичные необслуживаемые свинцово-кислотные батареи (зависит от модели ИБП). Высокая влажность, очень высокая или низкая температура, частый разряд батареи уменьшают срок ее службы. Если батарея длительное время не эксплуатируется, это также негативно сказывается на сроке ее службы. Поэтому рекомендуется не менее одного раза в три месяца проводить полный цикл разряда/заряда АКБ.

Условия хранения

• ИБП должен быть закрытым и храниться в вертикальном положении в сухом прохладном месте с полностью заряженным аккумулятором.
  • Перед тем как поставить ИБП на хранение, зарядите его в течение 12 часов.

Предупреждение! Не эксплуатируйте ИБП в помещениях, где температура окружающего воздуха не соответствует значению, приведенному в разделе «Технические характеристики».

1. РЕШЕНИЕ ВОЗМОЖНЫХ ПРОБЛЕМ

Проблема	Решение
ИБП подключен к сети с номинальным напряжением, однако устройство отображает отсутствие напряжения и переходит на работу от батареи.	Напряжение питающей сети вне диапазона входного напряжения ИБП. Выключить подключенное оборудование, ИБП. Отключить от сети ИБП, до нормализации входного напряжения.
ИБП не включается.	Сработал предохранитель, разряжен АКБ. Включить предохранитель, зарядить АКБ.
При пропадании напряжения ИБП сразу же выключается.	1. Батарея разряжена. Необходимо провести полный цикл заряда батареи.2. Батарея вышла из строя. Необходимо заменить батарею.3. Мощность нагрузки превышает мощность ИБП.

Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста, обратитесь за профессиональной консультацией в ближайший к Вам сервисный центр. Никогда не пытайтесь ремонтировать изделие самостоятельно.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры\Модели	Pro 400	Pro 600	Pro 650(LCD, USB)	Pro 800	Pro 1000(USB)	Pro 1500(LCD, USB)
Мощность полная, ВА	400	600	650	850	1000	1500
Мощность активная, Вт	240	360	390	480	720	900
Емкость батареи, А·ч	4,5	7	7	9	2 × 7	2 × 9
Напряжение батарей, В	12	12	12	12	2 × 12	2 × 12
USB	–	–	+	–	+	+
LCD	–	–	+	–	–	+
Тип нагрузки	компьютер, монитор
Входное напряжение, В	175 - 280 ± 3%
Входная частота, Гц	50
Выходное напряжение, В	220 ± 10%
Выходная частота, Гц	50 ± 1 (в режиме работы от батареи)
Время работы от батареи, мин.	3-20, в зависимости от подключаемой нагрузки
Время переключ. на батарею, мсек	≤slant 10
Защита	от перегрузки по току (востанавливаемый предохранитель)
Эффективность, %	>70
Темп-ра окружающей среды, °C	0 - 40
Влажность, %	10 ~ 90

Примечания. Приведенные технические характеристики справочные и не могут служить основанием для претензий. Продукция TM SVEN постоянно совершенствуется. По этой причине технические характеристики могут быть изменены без предварительного уведомления.

КЕРІВНИЦТВО

З ЕКСПЛУАТАЦІЇ

© 2016. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Источник бесперебойного питания

SVEN®

YOU WANT - WE CAN

Импортер в России: ООО «РЕГАРД», 109052, РФ, г. Москва, ул. Нижегородская, д. 86, корп. Б Уполномоченная организация в России: ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5. Условия гарантийного обслуживания смотрите в гарантийном талоне или на сайте www.sven.fi.

Гарантийный срок: 24 мес.

Срок службы: 5 лет. Производитель: «СВЕН ПТЕ. Лимитед», 176 Джу Чиат Роуд, № 02-02, Сингапур, 427447. Произведено под контролем «Свен Скандинавия Лимитед», 48310, Финляндия, Котка, Котолахдентие, 15. Сделано в Китае.

Моделі: Pro 400/600/650 (LCD, USB)/800/1000 (USB)/1500 (LCD, USB)
