Бренд	Yamaha
Модель	CHS-520
Тип продукта	Акустическая гитара
Форма корпуса	Дредноут
Верхняя дека	Ель
Материал задней деки и обечаек	Меранти или Нато
Материал грифа	Нато
Материал накладки грифа	Палисандр или Сонокелинг
Количество ладов	20
Длина мензуры	634 мм (25 дюймов)
Общая длина	Примерно 1025 мм (40,4 дюйма)
Ширина корпуса	Примерно 385 мм (15,2 дюйма)
Глубина корпуса	Примерно 100–118 мм (3,9–4,6 дюйма)
Вес	Примерно 1,8 кг (4,0 фунта)
Отделка	Глянец
Струны	Стальные, лёгкого калибра
Рекомендуемые аксессуары	Чехол, тюнер, медиаторы, запасные струны
Уход и обслуживание	Протирайте мягкой тканью; избегайте чрезмерной влажности; храните в чехле, когда не используете
Меры безопасности	Держите подальше от огня; не вставляйте предметы в резонаторное отверстие; не оставляйте без присмотра детей
Доступность запасных частей	Обращайтесь в авторизованные сервисные центры Yamaha для замены деталей

Часто задаваемые вопросы - CHS-520 YAMAHA

Как настроить гитару Yamaha CHS-520?

Используйте цифровой тюнер или приложение для настройки. Настройте струны на стандартный строй EADGBE, вращая колки на головке грифа.

Как часто нужно менять струны?

Заменяйте струны каждые 3-6 месяцев или когда они звучат глухо, кажутся шершавыми или имеют видимую коррозию. Используйте стальные струны лёгкого калибра.

Как чистить и ухаживать за гитарой?

Протирайте корпус и гриф мягкой сухой тканью после игры. Для сильных загрязнений используйте слегка влажную ткань, затем сразу вытирайте насухо. Избегайте полиролей, содержащих силикон.

Как правильно хранить гитару?

Храните в прочном кейсе или чехле, вдали от прямых солнечных лучей, источников тепла и высокой влажности. Идеальная влажность 40-60%.

Какие струны использует CHS-520?

Она использует стальные струны, обычно лёгкого калибра (.012-.053). Вы также можете использовать кастомные лёгкие или средние, но предварительно проконсультируйтесь с техником.

Как заменить сломанную струну?

Удалите старую струну, вставьте новую струну в отверстие бриджевого пина, протяните, намотайте на колок и настройте до нужной высоты. Для удобства используйте колковерт.

Почему гитара звучит не в строе даже после настройки?

Новые или старые струны могут растягиваться. Дайте им «сыграться» после замены или проверьте, правильно ли установлена интонация. Если проблема сохраняется, обратитесь к технику.

Можно ли установить звукосниматель на CHS-520?

Да, CHS-520 спроектирована для установки звукоснимателей сторонних производителей. Обратитесь к квалифицированному технику для установки, чтобы избежать повреждений.

Как отрегулировать высоту струн?

Регулировку высоты струн лучше доверить профессионалу. Анкерный стержень можно отрегулировать для прогиба грифа, а высота порожка может быть изменена.

Что делать, если колки кажутся ослабленными?

Слегка затяните маленькие винты на колках. Если они всё ещё болтаются, обратитесь к мастеру для возможной замены.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CHS-520 YAMAHA

Руководство пользователя

使用手册

사용설명서

Обязательно прочтите разделы «МЕРЫ ПРЕДОСТОРОЖНОСТИ» на стр. 10 и «Перед началом использования» на стр. 11.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Безопасное использование колоколов оркестровых

Колокола оркестровые представляют собой большой и тяжелый инструмент,

который используется для игры в различных местах исполнителями любого возраста, поэтому выполняйте приведенные ниже инструкции, касающиеся регулярного ухода за инструментом и его размещения.

Для детей перед началом использования инструмента следует провести надлежащий инструктаж по использованию и уходу за колоколами оркестровыми.

Предупреждение травм — Соблюдайте приведенные ниже меры предосторожности —

О знаках

Знаки, используемые в данном разделе, предназначены для обеспечения безопасности эксплуатации данного изделия, а также предотвращения травм и повреждения имущества. Прежде чем прочесть руководство, изучите значение каждого знака.

Данный знак указывает на необходимость соблюдения осторожности (включая опасности и предупреждения).

Данный знак означает запрещенные действия.

Например: Не разбирать.

Данный знак означает особые инструкции, которые следует строго соблюдать.

Предупреждение

Игнорирование предупреждений с данным знаком может привести к смерти или травме.

Перед использованием колокола оркестрового, внимательно прочтите приведенные ниже инструкции и руководство пользователя.

Меры предосторожности при установке инструмента.

Никогда не размещайте инструмент на наклонной, неустойчивой и т.п. площадке. Инструмент может упасть или перевернуться, что приведет к травме.

Меры предосторожности при обращении с инструментом.

Никогда не наклоняйте инструмент и не взбирайтесь на него. Инструмент может упасть, что приведет к травме.

Нельзя играть в игры или толкаться возле инструмента. Натолкнувшись на инструмент, Вы можете получить травму. Это также может привести к падению инструмента. Не подпускайте маленьких детей близко к инструменту.

При землетрясении под действием сильных толчков инструмент может перевернуться или сдвинуться. Во время землетрясений держитесь подальше от инструмента.

Меры предосторожности при перемещении инструмента.

При транспортировке колоколов оркестровых убедитесь, что установлен демпфер и разблокированы все тормоза на роликах.

При ис- пользовании

Колокола оркестровые могут перевернуться, если попытаться переместить их, заблокировав тормозфоликов на роликах.

- На роликах колокола оркестровые следует перемещать только по гладкой плоской поверхности. Никогда не перемещайте колокола оркестровые по наклонной, неустойчивой или покрытой гравием поверхности. Это может вызвать переворачивание колоколов оркестровых или потерю контроля над ними, что приведет к тяжелой травме.

Всегда перемещайте колокола оркестровые медленно, вдвоем, придерживая боковые стойки, как показано на рисунке справа. Никогда не бегите с инструментом. Вы можете потерять контроль колоколами оркестровыми и врезаться в препятствие или стену, что приведет к тяжелой травме.

- Масса модели CH-500 составляет приблизительно 84 кг. Если колокола оркестровые следует поднять при перемещении, поднимайте их с осторожностью, привлекая к этой операции как можно больше людей, чтобы избежать повреждений. На этом этапеподнимите колокола оркестровые, удерживая за основание и поддерживая боковую стойку, убедившись, что подвесная часть (к которой подвешиваются звуковые колонны) находится в вертикальном положении. Никогда не поднимайте основную часть выше подвесной части. Это может вызвать соскальзывание звуковых колонн с подвески.

- Никогда не следует перемещать инструмент вверх или вниз по лестнице в собранном виде. При этом существует опасность выпадения деталей, либо Вы можете потерять равновесие и уронить инструмент. Перемещайте инструмент только в разобранном виде.

Нари поднятии инструмента

Внимание

Повреждения или увечья людей, вызванные несоблюдением предупреждающих указаний с данным знаком, или неправильное использование инструмента могут привести к материальному ущербу.

При сборке или разборке инструмента будьте осторожны возле боковых поверхностей или торцов металлических частей, чтобы избежать травмирования пальцев и т.д.

Не используйте молоточек ни для чего другого, кроме как для игры на инструменте. Это может привести к материальному ущербу или стать причиной несчастных случаев. Не позволяйте детям наносить удары друг другу и других людям молоточком. Не допускайте такого опасного поведения.

Если инструмент часто перемещается, болты, детали и т.п. могут ослабнуть. После перемещения инструмента проверьте его и убедитесь, что все болты, детали и т.п. надежно затянуты. Надежно затяните все ослабленные элементы.

Благодарим Вас за то, что выбрали колокола оркестровые УАМАНА.

Пожалуйста, внимательно прочтите данное руководство пользователя, и Вы будете на- слаждаться игрой на данном инструменте долгое время.

Перед началом использования

1 Никогда не используйте металлические молоточки или колотушки для ударов по звуковой колонне. Это приведет к повреждению звуковой колонны.
2 Всегда используйте инструмент на плоской ровной поверхности. На наклонной поверхности инструмент не будет функционировать правильно.
3 При сборке подставки убедитесь, что каждая деталь надежно прикреплена, а рама не искривлена и не имеет дефектов. Также убедитесь, что все барашковые шайбы надежно затянуты.
4 Нажимайте на демпферную педаль носком ноги. Не наступайте и не опирайтесь всем телом на педаль. Это может привести к поломке педали.
5 Не прикасайтесь к регулятору демпфера. Регулятор настроен на фабрике. Перемещение регулятора может привести к неправильной работе демпфера.

6 При игре на колоколах оркестровых убедитесь, что тормоза на роликах надежно заблокированы, и подставка для колокола оркестрового не двигается.

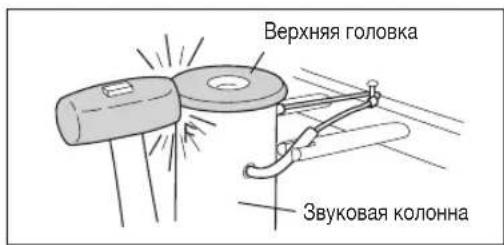

7 При игре на колоколе оркестровом ударяйте по верхней головке. Никогда не ударяйте по звуковой колонне (трубке) молоточком.

8 Не храните колокола оркестровые в местах с высокой температурой и высокой влажностью. Это может сократить срок службы инструмента.

9 При регулярной очистке протирайте инструмент мягкой сухой тряпкой. Никогда не используйте для протирки растворитель или полироли.

Соблюдайте осторожность при транспортировке

1 При транспортировке или перемещении инструмента не подвергайте его сильным ударам.
2 Из-за царапин или перекручивания высота тона и/или тембр звуковой колонны могут измениться. Соблюдайте осторожность.
3 Если инструмент следует переместить на большое расстояние, особенно при помощи транспортного средства, выполняйте транспортировку, сняв звуковые колонны с подставки. Положение подставки может измениться, и провода/струны звуковых колонн могут оборваться, если не снять колонны.

4 При прикреплении или снятии звуковых колонн выполняйте это в месте, где есть достаточно места, чтобы колонны не соприкасались с другими предметами.
5 Сняв звуковые колонны, оберните их мягкой тканью и т.п., для предотвращения появления царапин, а затем приступайте к транспортировке.

1 Вставьте боковые стойки в основание. На этом этапе убедитесь, что подпорка демпфера, прикрепленная к центру стойки, и короткая секция стойки расположены вертикально.

2 Поместите демпфер на боковые стойки и опустите демпфер на подпорку демпфера. Затем закрепите демпфер на месте с помощью крепежных болтов. На этом этапе затяните также крепежные болты, которые прикрепляют боковую стойку к основанию.

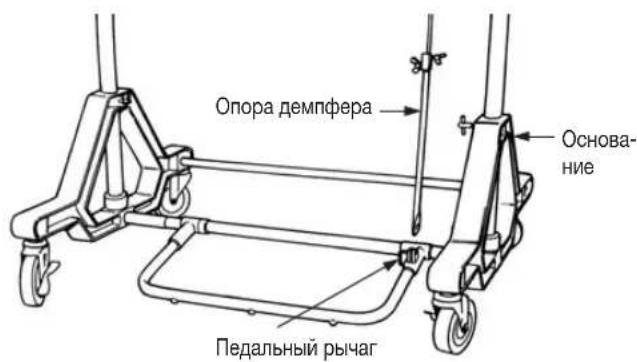

3 Снимите опору демпфера, прикрепленную к нижней части демпфера, ослабьте барашковый болт на опоре демпфера, и прикрепите опору к педальному рычагу. Положением педали можно управлять путем регулировки длины перекладины педального узла при помощи двух барашковых болтов. На этом этапе сначала затяните верхний барашковый болт, затем переходите к затягиванию нижнего болта.

Отрегулируйте положение педали таким образом, чтобы педаль в выжатом положении останавливалась практически над самым полом.

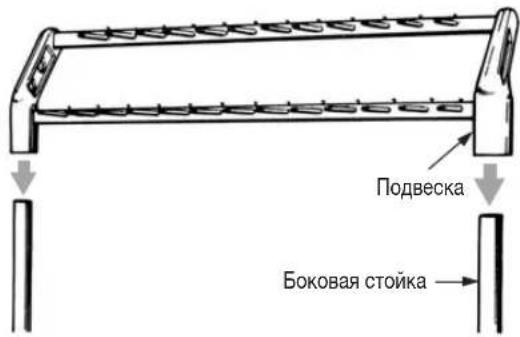

4 Наденьте подвеску на боковые стойки.

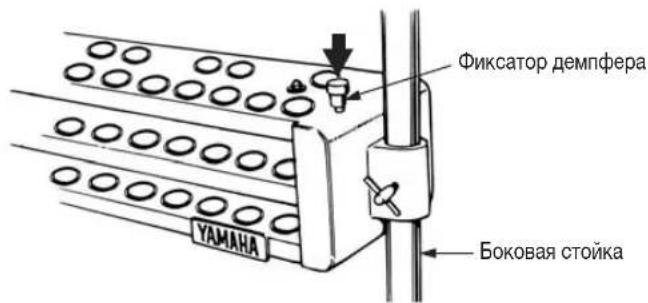

5 Для блокировки фиксатора демпфера выжмите педаль и нажмите на фиксатор. При отпускании педали фиксатор будет удерживать демпфер на месте.

6

Перед подвешиванием звуковых колонн на подвеску включите фиксатор демпфера.

Поместите звуковую колонну надписью с высотой тона вперед, поместите один конец проводов в прорезь в штифте подвески. Затем зацепите провода за заклёпку с полукруглой головкой, после чего вставьте провода в прорезь последнего штифта подвески.

Заменять звуковые колонны будет легче, если Вы сначала повесите дополнительные звуки (C#53-F#70), а затем натуральные (C52-G71).

CH-500

CHS-506 ПРОЦЕДУРА СБОРКИ

1

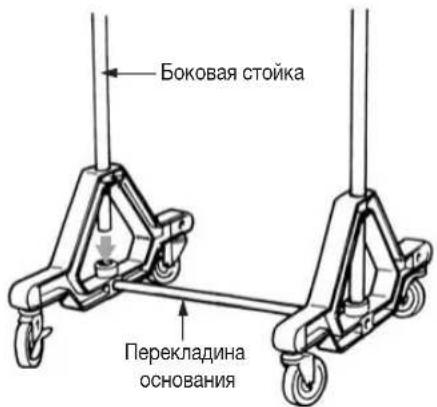

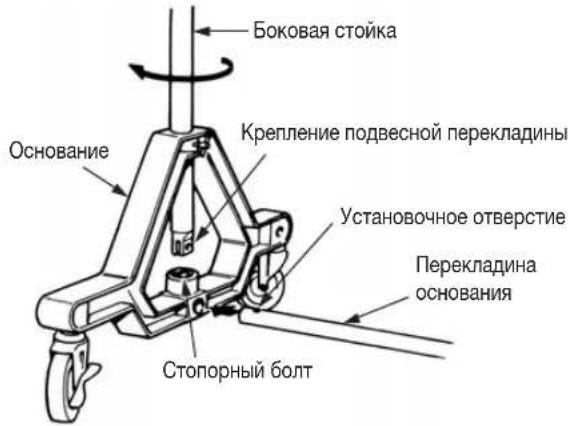

Совместив установочное отверстие на перекладине основания с отверстием для болта в основании, подсоедините перекладину основания к основанию. Затяните стопорный болт для того чтобы надежно прикрепить перекладину основания к основанию. (Верхний конец боковой стойки служит инструментом для затягивания стопорного болта. Вставьте верхний конец стойки и затяните стопорный болт, вращая боковую стойку.)

2

Затянув стопорный болт, повторно вставьте боковую стойку в основание, убедившись, что крепление подвески боковой стойки направлена вертикально.

3

Поместите направляющую планку на боковые стойки и опускайте планку, пока она не ляжет на суппорт.

4

Прикрепите подвесную перекладину к верхней стороне боковых стоек и закрепите ее баражковыми болтами. На этом этапе также затяните баражковые болты на боковой стойке и основанию.

5

Поместите звуковую колонну надписью с высотой тона вперед, а затем прикрепите звуковую колонну к подвесной перекладине.
