РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SPS-635 Sven

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Благодарим Вас за покупку акустической системы TM SVEN!

АВТОРСКОЕ ПРАВО

© 2016. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного Руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS 1

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ .... 1
2. КОМПЛЕКТНОСТЬ АС 2
3. МЕРЫ БЕЗОПАСНОСТИ 2
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ 2
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ 3
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 4
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 5

UKR 6

ENG 12

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях комнатной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

2. КОМПЛЕКТНОСТЬ АС

• Колонки — 2 шт.
• Стереофонический сигнальный кабель 2RCA к mini-jack (∅ 3,5 мм) — 1 шт.
  • Акустический кабель — 1 шт.
• Руководство по эксплуатации — 1 шт.
  • Гарантийный талон — 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

Внимание! Внутри корпуса на элементах без изоляции имеется высокое напряжение, которое может вызвать поражение электрическим током.

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС) и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только квалифицированные специалисты уполномоченного сервисного центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.
• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента изъятия вилки из сетевой розетки.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания воды и пыли.
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов. Не подвергайте воздействию прямых солнечных лучей.
• Не размещайте на АС, а также вблизи системы источники открытого пламени.
• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный за- зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры- вайте салфетками или подобными предметами, затрудняющими охлаждение.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

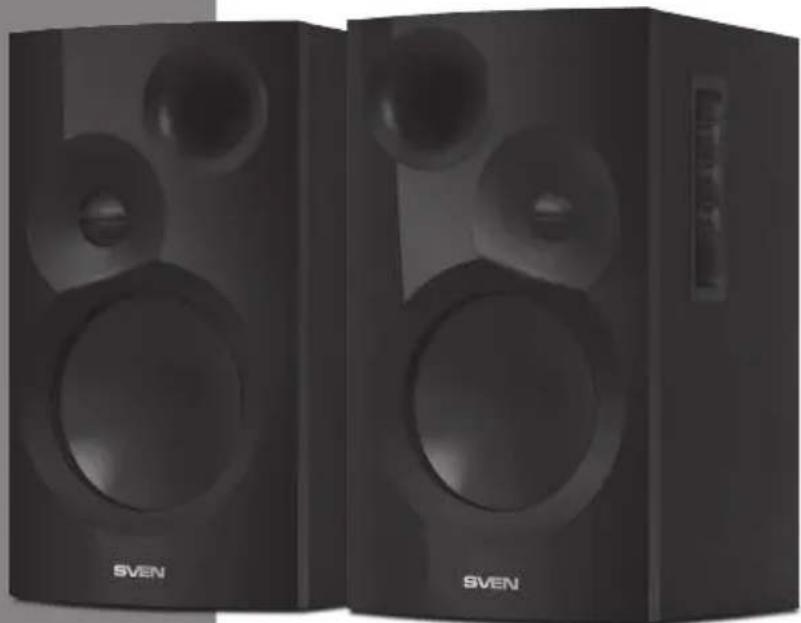

Акустическая система (AC) SPS-635 предназначена для воспроизведения музыки и озвучивания игр, фильмов и проч. АС имеет встроенный усилитель мощности, оснащена сигнальным и акустическим кабелями, благодаря чему может быть подключена к ПК, ноутбуку, МРЗ или CD-плееру либо другим источникам звука. Колонка, которая имеет аудиовход и панель управления, условно названа активной.

Особенности АС

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устройствами и другими источниками звука
• Ручки управления на боковой стенке активной колонки
• Плавное управление тембром
• Разъем для подключения наушников
• Материал корпуса — дерево (MDF)

Руководство по эксплуатации

SPS-635

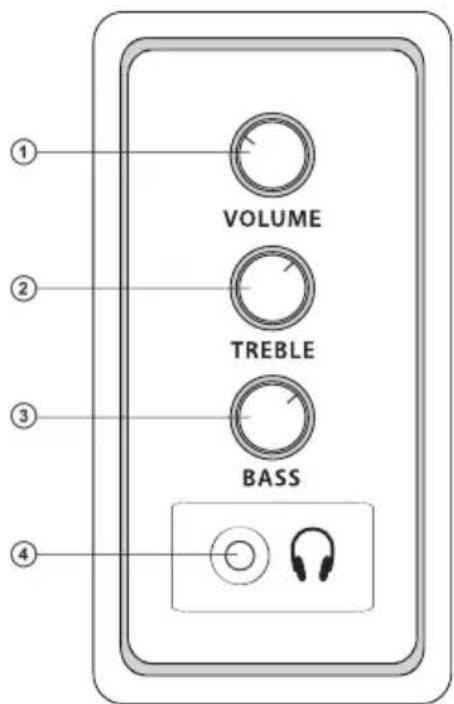

Панель управления

① VOLUME: регулятор уровня громкости
② TREBLE: регулятор уровня высоких частот
③ BASS: регулятор уровня низких частот
④ Разъем для подключения наушников

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ Расположение АС

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее одного метра.
• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизоров, устанавливайте АС подальше от этих устройств.

Подключение АС

Акустическая система SPS-635 может быть подключена практически к любым источникам аудиосигнала: DVD/CD, звуковой карте ПК и т. п. (см. схему подключения на рис. 2).

Рис. 1. Панель управления


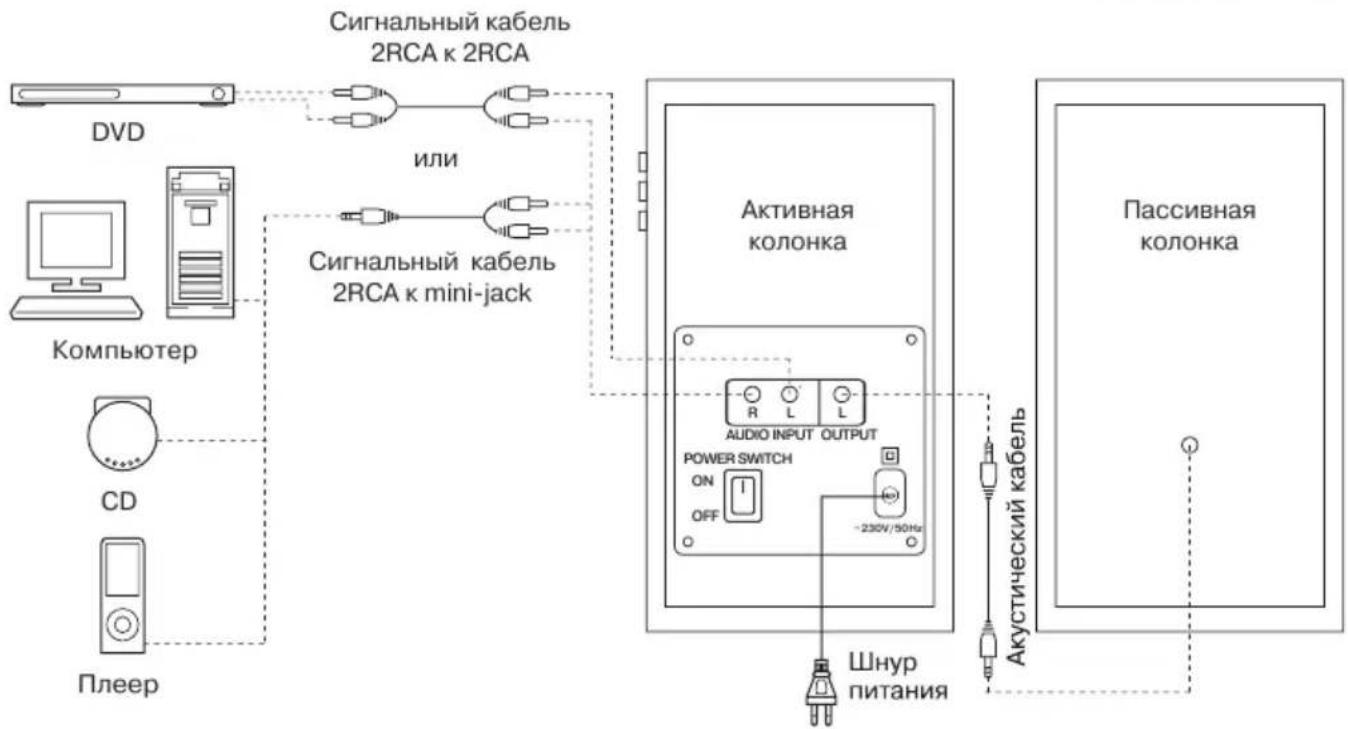

Рис. 2. Схема подключения

• Перед подключением убедитесь, что АС отключена от сети. Соедините с помощью акустического кабеля (из комплекта) активную колонку с пассивной (см. схему на рис. 2).
• Подключите RCA-джеки стереофонического сигнального кабеля 2RCA к mini-jack 3,5 мм (из комплекта поставки) к разъемам AUDIO INPUT L и R AC, а затем подключите mini-jack сигнального кабеля к выходу звуковой карты ПК или к аудиовыходу (разъем ∅ 3,5 мм) другого источника звука, как показано на рис. 2.

Примечание:

• Для подключения AC к DVD/CD-проигрывателей необходимо использовать вместе с сигнальным кабелем 2RCA к mini-jack 3,5 мм (из комплекта поставки) переходник mini-jack к 2RCA (не входит в комплект поставки) или стереофонический кабель 2RCA к 2RCA (не входит в комплект поставки), как показано на рис. 2.
• Вставьте вилку шнура питания в сетевую розетку. Установите уровень общей громкости на минимум поворотом регулятора VOLUME ① против часовой стрелки до упора.
• Включите питание устройства выключателем на задней стенке активной колонки.
  • Включите источник сигнала.
• Отрегулируйте уровень общей громкости поворотом регулятора VOLUME ①. При повороте регулятора по часовой стрелке уровень громкости увеличивается, при повороте против часовой стрелки – уменьшается.
• Отрегулируйте уровень высоких и низких частот поворотом регуляторов соответственно TREBLE ② и BASS ③. При повороте регулятора по часовой стрелке уровень высоких и низких частот увеличивается, при повороте против часовой стрелки – уменьшается.
• Наушники подключайте к разъему ④ (см. рис. 1).

Примечание:

- Если Вы длительное время не используете АС, не забудьте выключить устройство выключателем на задней стенке активной колонки и вынуть вилку сетевого шнура из розетки.

Руководство по эксплуатации

SPS-635

1. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность	Причина	Способ устранения
АС не включается.	Не подключена к сети.	Проверьте правильность подключения.
	Не включен сетевой выключатель.	Включите выключатель.
Нет звука.	Регулятор громкости установлен в положение наименьшей громкости.	Подстройте регулятор громкости.
	Неправильно подключен источник аудиосигнала.	Подключите источники сигнала правильно.
В колонках АС слишком тихий звук.	Регулятор громкости установлен в положение наименьшей громкости.	Подстройте регулятор громкости.
Искажение звука.	Большая амплитуда входного сигнала.	Регуляторами громкости на источниках сигнала и АС уменьшите величину входного сигнала.

Если ни один из указанных выше способов не решает проблему, обратитесь за профессиональной консультацией в ближайший сервисцентр. Не ремонтируйте изделие самостоятельно.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения	Значение
Выходная мощность (RMS), Вт	40 (2 × 20)
Диапазон частот, Гц	40 – 22 000
Диаметр динамиков, мм
ВЧ	25
НЧ	100
Напряжение питания, В/Гц	~230/50
Размеры (одной колонки) (Ш × В × Г), мм	150 × 263 × 172
Вес, кг	4,7

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.
• Продукция TM SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

КЕРІВНИЦТВО

З ЕКСПЛУАТАЦІЇ

© 2016. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Мультимедийная акустическая система 2.0

SVEN®

YOU WANT - WE CAN

Импортер в России: ООО «РЕГАРД», 109052,

РФ, г. Москва, ул. Нижегородская, д. 86, корп. Б.

Уполномоченная организация в России: ООО «РТ-Ф»,

105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.

Условия гарантийного обслуживания смотрите

в гарантийном талоне или на сайте www.sven.fi.

Гарантийный срок: 12 мес.

Срок службы: 5 лет.

Производитель: «СВЕН ПТЕ. Лимитед»,

176 Джу Чиат Роуд, № 02-02, Сингапур, 427447.

Произведено под контролем «Свен Скандинавия

Лимитед», 48310, Финляндия, Котка,

Котолахдентие, 15. Сделано в Китае.

Модель: SPS-635
