Тип продукта	Портативная Bluetooth-колонка
Бренд	Sven
Модель	PS-240
Размеры (Ш x В x Г)	200 x 100 x 100 мм
Вес	0,5 кг
Источник питания	DC 5V через USB-C
Ёмкость аккумулятора	1200 мАч
Время воспроизведения	До 6 часов при громкости 50%
Выходная мощность	5 Вт RMS
Частотный диапазон	80 Гц – 20 кГц
Версия Bluetooth	5.0
Дальность Bluetooth	До 10 м
Поддерживаемые профили	A2DP, AVRCP, HFP
Вход AUX	3,5 мм разъём
FM-радио	Да
Микрофон	Встроенный для громкой связи
Элементы управления	Кнопки: Питание, Громкость +/-, Воспроизведение/Пауза, Далее/Назад, Режим, Ответ на вызов
Индикаторы	Светодиодный индикатор состояния
Материал	Пластик с тканевой решёткой
Водонепроницаемость	IPX4 (защита от брызг)
Чистка и обслуживание	Протирайте мягкой сухой тканью. Избегайте использования жидкостей или химикатов.
Меры предосторожности	Не подвергайте воздействию дождя или влаги. Держите вдали от источников тепла.
Запасные части и ремонтопригодность	Запасные части отсутствуют. Устройство не подлежит самостоятельному ремонту.

Часто задаваемые вопросы - PS-240 Sven

Как подключить Sven PS-240 по Bluetooth?

Включите колонку и нажимайте кнопку Mode, пока не будет выбран Bluetooth. На телефоне или планшете включите Bluetooth и найдите 'Sven PS-240'. Нажмите для сопряжения. Колонка подтвердит звуковым сигналом.

Можно ли пользоваться колонкой во время зарядки?

Да, можно пользоваться колонкой, пока она подключена к источнику питания через USB-C. Однако зарядка может занять больше времени, если колонка работает.

Сколько времени занимает полная зарядка аккумулятора?

Для полной зарядки Sven PS-240 от разряженного состояния при использовании стандартного зарядного устройства 5 В/1 А требуется примерно 3 часа.

Какова максимальная дальность Bluetooth?

Дальность Bluetooth составляет до 10 метров на открытом пространстве. Препятствия, такие как стены, могут уменьшить дальность.

Как переключаться между режимами Bluetooth, FM-радио и AUX?

Нажимайте кнопку Mode несколько раз, чтобы переключаться между режимами Bluetooth, FM-радио и входом AUX. Колонка сообщит текущий режим голосовой подсказкой.

Почему звук искажается на высокой громкости?

Искажения могут возникать на максимальной громкости из-за ограничений мощности колонки. Уменьшите громкость до комфортного уровня для более чистого звука.

Водонепроницаема ли Sven PS-240?

Колонка имеет класс защиты IPX4, что означает защиту от брызг, но не от воды. Избегайте погружения в воду или воздействия сильного дождя.

Можно ли подключить несколько колонок вместе?

Sven PS-240 не поддерживает стереосопряжение или последовательное подключение нескольких колонок. Она работает как одиночное устройство.

Как сбросить колонку до заводских настроек?

Для сброса одновременно нажмите и удерживайте кнопки Power и Mode примерно 5 секунд, пока не услышите подтверждающий звуковой сигнал. Это очистит список сопряжённых устройств и сбросит настройки.

Есть ли в колонке микрофон для громкой связи?

Да, в Sven PS-240 есть встроенный микрофон. При входящем звонке во время подключения по Bluetooth нажмите кнопку Play/Pause, чтобы ответить. Нажмите снова, чтобы завершить разговор.

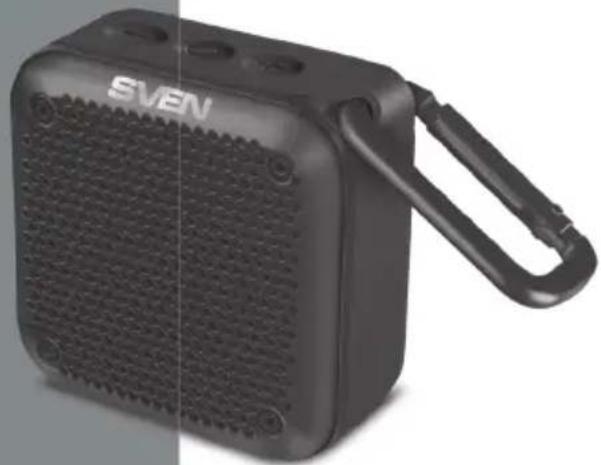

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PS-240 Sven

Портативная акустическая система с Bluetooth

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Портативная акустическая система с Bluetooth

Благодарим Вас за покупку акустической системы TM SVEN!

АВТОРСКОЕ ПРАВО

© 2019. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.

СОДЕРЖАНИЕ

RUS 2

UKR 7

ENG....12

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

НАЗНАЧЕНИЕ

Портативные акустические системы с Bluetooth SVEN PS-88 и SVEN PS-240 предназначены для работы с ПК, ноутбуками и прочими мобильными устройствами посредством передачи данных по протоколу Bluetooth. Имеется встроенный проигрыватель с micro SD-карт памяти.

КОМПЛЕКТНОСТЬ

• Акустическая система – 1 шт.
• Кабель питания USB к micro USB – 1 шт.
• Сигнальный кабель mini-jack к mini-jack – 1 шт.
• Карабин – 1шт.
• Руководство пользователя – 1 шт.
• Гарантийный талон – 1 шт.

ОСОБЕННОСТИ

• Безпроводная передача сигнала по Bluetooth
  • Воспроизведение музыки с micro SD card памяти
• Защита от воды (IPx7)
• Возможность проводного подключения к источнику звука

Техническая поддержка размещена на сайте www.sven.fi. Здесь же Вы сможете найти обновленную версию данного Руководства.

Руководство пользователя

PS-88

PS-240

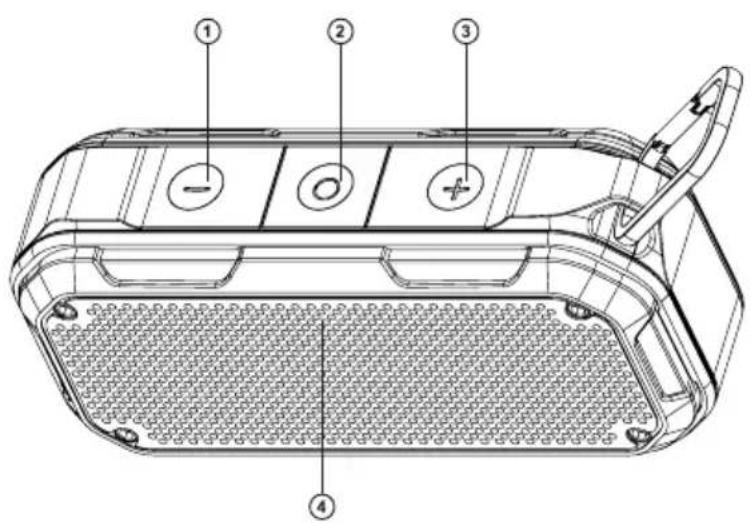

Устройство АС

① Кнопка уменьшения уровня громкости (короткое нажатие);
Переход на предыдущий трек (длительное нажатие в режиме Проигрывателя и Bluetooth)
② Кнопка включения/выключения АС (длительное нажатие);
Воспроизведение/Пауза (короткое нажатие в режиме Проигрывателя и Bluetooth);
Выключение звука (короткое нажатие в режиме AUX);
Подключение дополнительной АС (тройное нажатие);
Переключение режимов работы: Bluetooth/Проигрыватель/AUX (двойное короткое нажатие)
③ Кнопка увеличения уровня громкости (короткое нажатие);
Переход на следующий трек (длительное нажатие в режиме Проигрывателя и Bluetooth)
④ Индикатор
⑤ AUX: разъем для проводного подключения к источнику сигнал
⑥ Слот для подключения micro SD
⑦ Разъем microUSB для подключения AC к зарядному устройству, порту USB ноутбука/ПК

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Внимание! Перед началом эксплуатации необходимо полностью зарядить аккумулятор.

Зарядка аккумулятора АС

• Подсоедините АС к USB-порту ПК или USB-зарядному устройству с помощью кабеля microUSB к USB (из комплекта). При зарядке индикатор горит красным цветом. Если аккумулятор полностью заряжен, то индикатор выключается.
• В АС используется аккумулятор в качестве интегральной части оборудования, поэтому не пытайтесь удалить его или заменить, так как это может привести к аннулированию гарантии или к повреждению самого устройства.

РЕЖИМЫ РАБОТЫ

Режим Bluetooth

• Безпроводная передача данных по протоколу Bluetooth позволяет подключить АС без проводов к совместимым устройствам. Максимальный радиус действия передачи данных составляет 10 м. Такие препятствия, как стены, а также другие электронные устройства могут меншать передаче сигнала.
• Включите АС в режим Bluetooth.
• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN PS-88» или «SVEN PS-240», с которым необходимо установить соединение*.
• При удачном подключении в АС раздаётся короткий звуковой сигнал, индикация режима поиска прекращается**.

Режим Проигрывателя

Внимание! Файловая система носителя micro SD – FAT32.

- При установке micro SD-носителя в соответствующий слот при включенной AC, воспроизведение начнётся автоматически. С помощью кнопки ② переключаются режимы Воспроизведение/Пауза. Кнопками ① (предыдущий трек) и ③ (следующий трек) (длительное нажатие) можно управлять треками.

Руководство пользователя

PS-88

PS-240


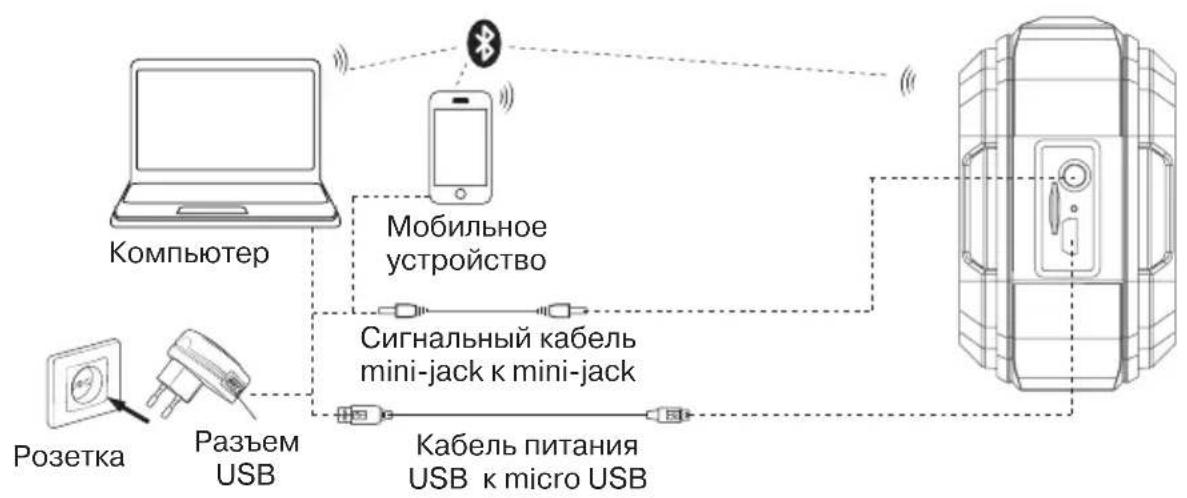

Рис. 2. Схема подключения

Использование в проводном режиме (AUX)

• Подключите кабель 3,5 мм mini-jack – 3,5 мм mini-jack (из комплекта) к входу AUX, а разъем 3,5 мм к источнику сигнала.
• Включите AC в режиме AUX – нажмите кнопку ② несколько раз, пока AC не перейдет в режим AUX.

Подключение дополнительной АС

К моделям PS-88 и PS-240 можно подключить дополнительную AC:

• Включите обе АС (долговременное нажатие кнопки ②).
• На одной из АС 3 раза быстро нажмите кнопку ② до появления звукового сигнала. АС соединятся между собой.

Примечание. При последующем включении обеих АС, они соединятся между собой автоматически.

SVEN®

Портативная акустическая система с Bluetooth

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения Значение PS-88 Значение PS-240
Частотный диапазон, Гц 100 – 20 000 100 – 20 000
Выходная мощность (RMS), Вт 7 12 (2 × 6)
Мембрана, мм ∅ 36 ∅ 36
Радиус действия Bluetooth, м до 10 до 10
Ёмкость аккумулятора, мА*ч 1500 2000
Питание, В USB/DC 5V USB/DC 5V
Вес, г 280 470
Размеры, мм	90 × 90 × 48 175 ×	86 × 50

Примечания:

• Приведенные технические характеристики справочные и не могут служить основанием для претензий.
• Продукция TM SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

© 2019. SVEN PTE. LTD. Версия 2.0 (V 2.0).

Портативная акустическая система с Bluetooth

SVEN®

Импортер в России: ООО «РЕГАРД», 105082, РФ,

г. Москва, ул. Фридриха Энгельса, д.75, стр. 5.

Уполномоченная организация в России: ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха Энгельса, д. 56, стр. 1.

Условия гарантийного обслуживания смотрите в гарантийном талоне или на сайте www.sven.fi.

Гарантийный срок: 12 мес.

Срок службы: 2 года.

Производитель: «СВЕН ПТЕ. Лимитед», 176 Джу Чиат Роуд, № 02-02, Сингапур, 427447. Произведено под контролем «Свен Скандинавия Лимитед», 48310, Финляндия, Котка, Котолахдентие, 15. Сделано в Китае.
