Тип продукта	Автомагнитола (CD-ресивер)
Бренд	JVC
Модель	KD-G847EE
Размеры (Ш x В x Г)	182 x 53 x 159 мм
Вес	1.2 кг
Источник питания	12В постоянного тока, отрицательное заземление
Максимальная выходная мощность	4 x 50 Вт
Форматы воспроизведения	CD, CD-R/RW, MP3, WMA
Диапазоны тюнера	FM (87.5-108 МГц), AM (531-1611 кГц)
USB-вход	Да (передняя панель)
Вспомогательный вход	3.5 мм стерео разъем (передний)
Съемная лицевая панель	Да
Дисплей	ЖК-дисплей с многоцветной подсветкой
Аудио возможности	Эквалайзер предустановки, управление басами/высокими, громкость
Пульт дистанционного управления	В комплекте (ИК)
Рекомендуемая чистка	Используйте мягкую сухую ткань; избегайте растворителей
Примечание по безопасности	Отключите аккумулятор перед установкой
Доступность запасных частей	Лицевая панель, жгут проводов, пульт дистанционного управления
Индекс ремонтопригодности	Заменяемый пользователем предохранитель, профессиональное обслуживание для внутреннего ремонта

Часто задаваемые вопросы - KD-G847EE JVC

Как установить часы на моей JVC KD-G847EE?

Нажмите и удерживайте кнопку MENU, пока дисплей часов не начнет мигать. Используйте ручку VOLUME для регулировки часов, затем снова нажмите MENU, чтобы переключиться на минуты. Повторите для установки минут, затем нажмите MENU для подтверждения.

Как сбросить автомагнитолу до заводских настроек?

Нажмите кнопку RESET, расположенную на передней панели, тонким предметом (например, кончиком ручки). Это сбрасывает все настройки и предустановки.

Почему лицевая панель не снимается?

Убедитесь, что устройство выключено. Нажмите кнопку RELEASE с усилием и потяните лицевую панель на себя. Если застряла, проверьте, не блокирует ли механизм освобождения какой-либо мусор.

Можно ли подключить смартфон через USB?

Да, порт USB поддерживает воспроизведение MP3 и WMA с USB-накопителей (например, флешек). Он может не поддерживать прямое подключение смартфона для аудио; используйте вспомогательный вход.

Как установить радио пресеты?

Настройтесь на нужную станцию, затем нажмите и удерживайте одну из кнопок PRESET (1-6), пока дисплей не мигнет. Повторите для других станций.

Для чего используется вспомогательный вход?

Подключите портативный аудиоплеер с помощью 3.5 мм стерео кабеля к разъему AUX IN на передней панели. Выберите AUX в качестве источника с помощью кнопки SOURCE.

Как включить функцию громкости?

Нажмите кнопку LOUDNESS на передней панели. На дисплее появится "LOUD ON". Нажмите снова для отключения.

Магнитола выключается во время движения. Что делать?

Проверьте подключение к замку зажигания автомобиля. Устройство может быть настроено на выключение при зажигании. Также проверьте предохранитель (номиналом 10А) на исправность. Если проблема сохраняется, обратитесь к профессиональному установщику.

Можно ли воспроизводить MP3 диски?

Да, KD-G847EE поддерживает диски CD-R/RW с файлами MP3 и WMA. Убедитесь, что файлы в стандартном формате ISO 9660 и диск финализирован.

Как чистить лицевую панель?

Аккуратно протрите лицевую панель мягкой сухой микрофиброй. Не используйте спирт, нашатырный спирт или абразивные чистящие средства, так как они могут повредить экран или покрытие.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KD-G847EE JVC

РЕСИВЕР С ПРОИГРЫВАТЕЛЕМ КОМПАКТ-ДИСКОВ

В соответствии с Законом Российской Федерации "О защите прав потре бителей" срок службы (годности) данного товара "по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде" составляет семь (7) лет со дня производства. Этот срок является временем, в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения ин струк ции по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре.

Дополнительные косметические материалы к данному товару, поставляе мые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных космети ческих материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

Информацию об отмене демонстрации функций дисплея см. на стр. 4.

Указания по установке и выполнению соединений приводятся в отдельной инструкции.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ИНСТРУКЦІЇ

GET0525-001A

[EE]

Благодарим Вас за приобретение изделия JVC.

Перед тем, как приступить к эксплуатации, пожалуйста, внимательно прочитайте все инструкции с тем, чтобы полностью изучить и обеспечить оптимальную работу этого устройства.

ВАЖНО ДЛЯ ЛАЗЕРНОЙ АППАРАТУРЫ

1. ЛАЗЕРНАЯ АППАРАТУРА КЛАССА 1
2. ПРЕДУПРЕЖДЕНИЕ: Не открывайте верхнюю крышку. Внутри устройства нет частей, которые пользователь может отремонтировать. Ремонт должен осуществляться квалифицированным обслуживающим персоналом.
3. ПРЕДУПРЕЖДЕНИЕ: В открытом состоянии происходит видимое и/или невидимое излучение лазера класса 1М. Не смотрите непосредственно в оптические инструменты.
4. ЭТИКЕТКА: ПРЕДУПРЕЖДАЮЩАЯ ЭТИКЕТКА, РАЗМЕЩЕННАЯ НА НАРУЖНОЙ СТОРОНЕ УСТРОЙСТВА.

CAUTIONVISIBLE AND/ORINVISIBLE CLASS 1MLASER RADIATIONWHEN OPEN, DO NOTVIEW DIRECTLY WITHOPTICAL INSTRUMENTS.EC80825-1:2001(ENG)

ATTENTIONRAYONNEMENT LASERVISIBLE ET/OUINVISIBLE DE CLASSEIM UNE ROIS OUVERT.NE PAS REGARDREDIRECTMENT AVECDES INSTRUMENTSOPTIQUES. (FRA)

AVISORADIACIÓN LÄSERDE CLASE IMVISIBLE Y/O INVISIBLECUANDO ESTABERTO, NO MIRARDIRECTAMENTECON INSTRUMENTALOPTICO. (ESP)

VARNINGSYNUG OCH/ELLERSYNLGBLASER STRÅUNING,KLASS 1M, NÅR DENNADIL, ÅR ÖPPNAD,BETRAKTA EJSTRALEN MED OPTESKAINSTRUMENT. (SWB)

注意ここを開くと可視及び/または不可視のクラス 1MLーダー放射が出ます。光学装置で直接見ないでください。UPN

CAUTIONVISIBLE AND/ORINVISIBLE CLASS 1MLASER RADIATIONWHEN OPEN.DO NOT STOREINTO BEAM.FDA 21 CIR(ENG)

[только Европейский Союз]

Доступные символы дисплея

Данный приемник может отображать символы латинского алфавита (A - Z, a - z), кириллицу, числа и символы (см. ниже).

Эти символы также применяются для отображения различной информации на дисплее.

Символы верхнего регистра (Кириллица)

Символы нижнего регистра (Кириллица)

a

6

в

г

д

е

ж

з

и

й

к

л

м

н

о

п

р

с

т

у

ф

х

ц

ч

ш

щ

ъ

ы

ь

э

ю

я

ё

промежуток

Цифры и знаки

0	1	2	3	4	5	6	7	8	9	!	"	#	$
%	&	'	(	)	*	+	,	-	.	/	:	;	<
=	>	?	@	_	`	i	¿	£	€	α	пр-смекуток

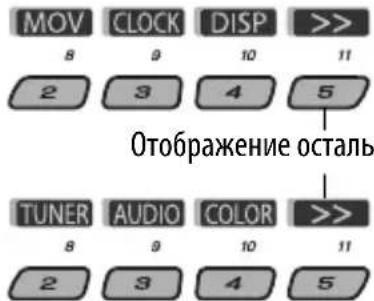

Использование кнопок M MODE и SEL

При использовании кнопок M MODE или SEL (выбор), дисплея и некоторых элементов управления (например, нумерованных кнопок, кнопок

|◀◀ ▼/▶▶| ↓кнопок ▲/▼ и диска управления) введите соответствующий режим управления.

Напр.: Нажатие нумерованной кнопки 1 после выбора кнопки М MODE позволяет работать с FM-тюнером.

Чтобы использовать эти элементы управления для выполнения исходных функций, нажмите M MODE еще раз.

• Однако нажатие кнопки SEL переводит устройство в другой режим.
• При ожидании в течение приблизительно 15 секунд (или 30 секунд для источников Bluetooth) без нажатия какой-либо из этих кнопок управление автоматически отменяется.

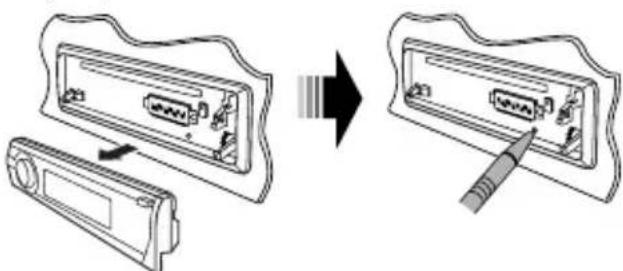

Как перенастроить Ваше устройство

- Запрограммированные настройки будут также удалены (за исключением зарегистрированного устройства Bluetooth, см. стр. 14 и 15).

Принудительное извлечение диска

SOURCE

На дисплее появляется надпись "Please Eject".

• Будьте осторожны, не уроните диск при извлечении.
• Если это не поможет, попробуйте перенастроить приемник.

Предупреждение:

Если данное устройство используется во время поездки на автомобиле, следует, не отвлекаясь, следить за дорогой, иначе может произойти дорожно-транспортное происшествие.

Для Вашей безопасности...

• Не повышайте слишком сильно громкость, поскольку в результате этого заглушаются внешние звуки, что делает опасным управление автомобилем.
• Остановите автомобиль перед тем, как выполнять любые сложные операции.

Температура внутри автомобиля...

Если Вы припарковали Ваш автомобиль на длительное время в жаркую или холодную погоду, перед тем, как включать это устройство, подождите до тех пор, пока температура в автомобиле не придет в норму.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

Подготовка 4

ОПЕРАЦИИ

Основные операции 5

• Использование панели управления ..... 5
• Использование пульта дистанционного управления (RM-RK50) 6

Прослушивание радио 7

Операции с дисками 11

Прослушивание устройства USB 13

ВНЕШНИЕ УСТРОЙСТВА

Использование устройств Bluetooth® ...... 14

• Использование сотового телефона Bluetooth 16
• Использование аудиопроигрывателя Bluetooth 18

Прослушивание с устройства автоматической смены компакт-дисков 19

Прослушивание проигрывателя iPod ..... 20

Прослушивание с других внешних устройств 22

НАСТРОЙКИ

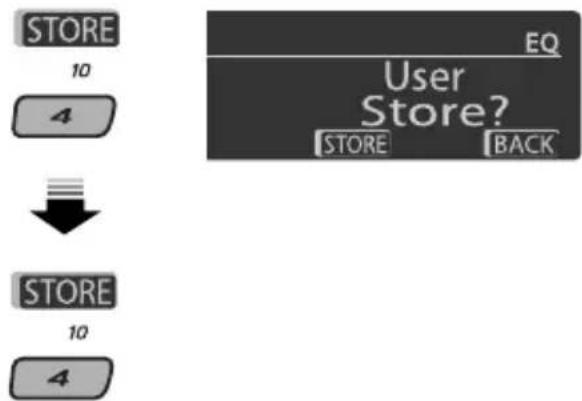

Выбор запрограммированного режима звучания 23

Общие настройки—PSM 25

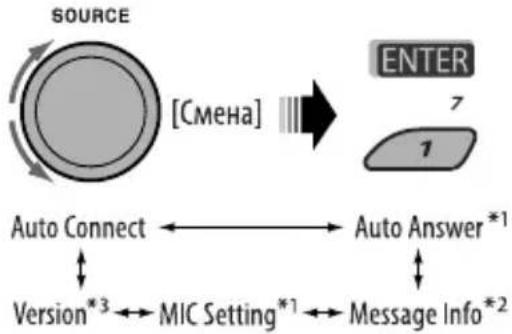

Настройки Bluetooth 30

СПРАВОЧНАЯ ИНФОРМАЦИЯ

Дополнительная информация о приемнике .... 31

Устранение проблем 35

Обслуживание 39

Технические характеристики 40

Информацию о подключении или отключении панели управления см. на стр. 38.

Подготовка

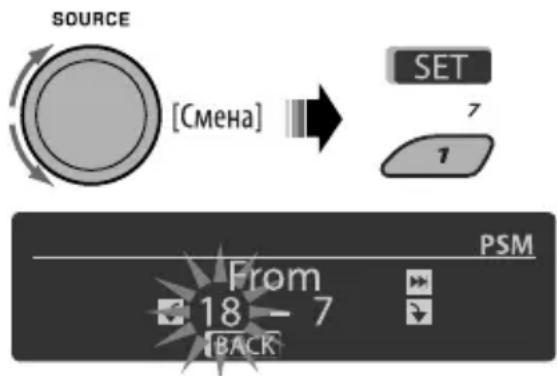

Отмена демонстрации функций дисплея и настройка часов

• См. также стр. 25 и 26.

1	∅/I/ATT	Включение питания.
2	[Удерживать]	Войдите в настройки PSM.
3		Отмена демонстрации функций дисплеяВыберите “Demo”, затем “Off”.Настройка часовВыберите “Clock Hr” (час) и настройте час.Выберите “Clock Min” (минута) и настройте минуту.Выберите “24H/12H”, затем “24Hours” или “12Hours”.
4		Завершите процедуру.

Изменение отображаемой информации и оформления

Если питание выключено: Просмотр текущего времени на часах

Напр.: Когда в качестве источника звука выбран тюнер

Исходный рабочий дисплей

Отображение измеренного уровня громкости (см. "LevelMeter" на стр. 25)

Внимание:

Если температура внутри автомобиля ниже 0°C, функции анимации и прокрутки текста будут приостановлены, чтобы предотвратить появление "смазанного" изображения на дисплее. На дисплее появляется надпись L.TEMP

Когда температура повысится до нормального рабочего значения, эти функции опять будут работать.

Предостережение, касающееся настройки громкости:

По сравнению с другими источниками воспроизведения цифровые устройства (CD/USB) создают незначительный шум. Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе.

Основные операции

Использование панели управления

1 • TUNER: Выбор запрограммированной радиос танции.

• CD/USB/CD-CH: Выберите папку.

• USB-iPod: Перейдите главное меню [Удерживать].

- iPod: Вход в главное меню/Пауза/Подтверждение выбора.

• BT-PHONE/BT-AUDIO: Выбор зарегистрированного устройства.

2 • Включение питания.

- Выключение питания [Удерживать].

- Ослабление звука (при включенном питании).

3 Окно дисплея

4 Входной разъем USB (универсальная последовательная шина)

5 • Включение или выключение функции резервного приема ТА.

- Переход к режиму поиска типа программы [Удерживание].

6 Откидывание панели управления.

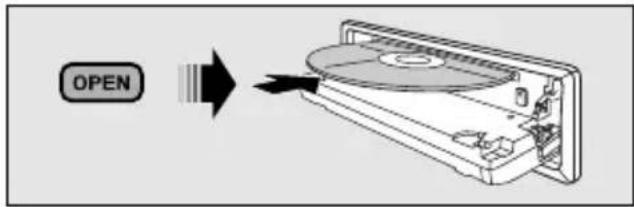

- Для извлечения диска откиньте панель управления и нажмите ▲ на устройстве.

7 Дополнительный входной разъем AUX

8 • TUNER: Поиск радиостанции.

- CD/USB/CD-CH/USB-iPod/iPod: Выберите дорожку.

9 • Регулятор громкости [смена].

- Выберите источник [Нажмите] * 1.

TUNER → CD * 2 → USB *2 (или USB-iPod) *2 → CD-CH *2/iPod *2 (или EXT IN) → BT-PHONE *2 → BT-AUDIO *2 → AUX IN → (возврат в начало)

10 • Выбор/настройка режима звучания.

• Войдите в настройки PSM [Удерживать].

11 • TUNER: Выбор запрограммированнойрадиос танции.

- CD/USB/CD-CH: Выбор папки/дорожки/диска (для устройства автоматической смены компакт-дисков).

- USB-iPod: Выбор запрограммированных элементов верхнего меню.

- BT-PHONE: Набор запрограммированного номера телефона*3.

12 • Вход в режим настройки функций.

• BT-PHONE: Включение функции голосового набора [удерживать].

13 Изменение отображаемой информации и оформления.

14 • TUNER: Выберите диапазон частот.

- USB-iPod/BT-AUDIO: Начало или пауза воспроизведения.

*1 При удерживании кнопки SOURCE нажатой произойдет переход в меню "Bluetooth".

*2 Если эти источники не готовы или не подключены, их невозможно выбрать.

*3 Информацию о сортировке запрограммированных номеров телефонов см. на стр. 18.

Использование пульта дистанционного управления (RM-RK50)

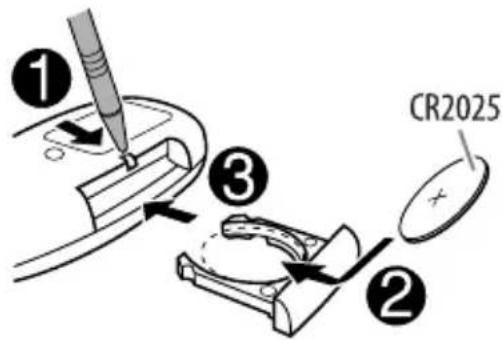

Установка литиевой батареи-таблетки (CR2025)

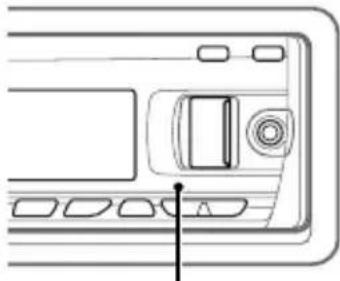

Перед использованием пульта дистанционного управления выполните следующие действия:

• Направьте пульт дистанционного управления непосредственно на телеметрический датчик приемника.
• НЕ подвергайте телеметрический датчик воздействию яркого света (прямых солнечных лучей или искусственного освещения).

Телеметрический датчик

Предупреждение (предотвращение несчастных случаев и повреждений):

• Устанавливайте только аккумуляторную батарею CR2025 или эквивалентную ей.
• Не оставляйте пульт дистанционного управления в местах, подверженных длительному воздействию прямых солнечных лучей (например на приборной панели).
• Храните аккумуляторную батарею в недоступном для детей месте.
• Не перезаряжайте, не укорачивайте, не разбирайте и не нагревайте батарею, а также не подвергайте ее воздействию огня.
• Не оставляйте аккумуляторную батарею рядом с другими металлическими материалами.
• Не разбирайте аккумуляторную батарею с помощью пинцета или аналогичного инструмента.
• При утилизации батареи или помещении ее на хранение оберните батарею изоляционной лентой и изолируйте ее полюса.

1 • Включение питания при кратковременном нажатии или ослабление звука при включенном питании.

- Отключение питания при нажатии и удерживании.

2 • Смена диапазонов FM/AM с помощью ▲ U.

- Смена запрограммированных радиостанций с помощью D ▼.

- Изменение папки MP3/WMA/WAV.

- При воспроизведении диска MP3 с помощью устройства автоматической смены компактдисков, поддерживающего формат MP3:

– Смена диска при кратковременном нажатии.

– Смена папки при нажатии и удерживании нажатой.

- При прослушивании проигрывателя Apple iPod: Подключение к KS-PD100:

– С помощью кнопки D ▼ можно приостановить или возобновить воспроизведение. – Войдите в главное меню с помощью кнопки ▲ U. (Теперь меню можно выбрать с помощью кнопок ▲ U/D ▼/◀ R/F ▶.)*

* ▲ U : Возврат к предыдущему меню. D ▼ : Подтверждение выбора. Подключение к входному разъему USB:

– При нажатии и удерживание открывается главное меню.
– Выбор необходимого меню при кратковременном нажатии.
– Быстрый переход в каждом уровне главного меню при нажатии и удерживании нажатой.

3 Настройка уровня звука.
4 Выбор режимов звучания (iEQ: программируемый эквалайзер).
5 Осуществляет выбор источника звука.
6 Для мобильного телефона с Bluetooth: - При кратковременном нажатии выполняется ответ на вызов. - При нажатии и удерживании выполняется отказ от вызова.

7 • Поиск радиостанций при кратковременном нажатии.

• Быстрая перемотка дорожки вперед или назад при нажатии и удерживании нажатыми.
• Смена дорожек при кратковременном нажатии.
• При прослушивании проигрывателя iPod (в режиме выбора меню):

Подключение к KS-PD100:

– Выбор элемента при кратковременном нажатии. (Затем нажмите D ▼ для подтверждения выбора).

– Пропуск сразу 10 элементов при нажатии и удерживании нажатой. Подключение к входному разъему USB:
– Непосредственный запуск воспроизведения выбранной папки при нажатии и удерживании нажатой.
- Пропуск в прямом/обратном направлении для аудиоустройства Bluetooth.

Прослушивание радио

1	SOURCE	Выберите “TUNER”.
2		Выберите диапазон частот.→FM1→FM2→FM3→AM
3		Поиск радиостанции—автоматический поиск.Поиск вручную: Удерживайте нажатой одну из кнопок, пока на дисплее не загорится индикатор “М”, а затем нажмите ее несколько раз.• При приеме стереовещания FM с нормальным уровнем сигнала на экране дисплея загорается индикатор .STПримечание: FM1 и FM2: 87,5 МГц – 108,0 МГцFM3: 65,00 МГц – 74,00 МГц

При слабом стереофоническом радиовещании на частоте FM

1

MODE

2

Прием улучшается, но стереоэффект будет потерян.

- На экране дисплея загорается индикатор MO

3 Выйдите из режима настройки.

MODE

M

Автоматическое программирование FM-радиостанций—SSM (Strong-station Sequential Memory—последовательная память для радиостанций с устойчивым сигналом)

Для каждого диапазона частот можно запрограммировать до шести радиостанций.

1 При прослушивании радиостанции...

MODE

M

Продолжение не следующей странице

2

3

Осуществляется поиск местных FM- радиостанций с наиболее сильными сигналами и их автоматическое сохранение в выбранном FM-диапазоне.

Запоминание станций в ручном режиме

Напр.: Сохранение FM-радиостанции с частотой 92,5 МГц для запрограммированного канала с номером 4 диапазона FM1.

Использование номерованных кнопок

1

2

3
10

[Удерживать]

Запрограммированный номер мигает некоторое время.

Использование списка

запрограммированных радиостанций

- При появлении на дисплее индикатора BACK можно вернуться на предыдущий экран, нажав нумерованную кнопку 3.

1 Выполните действия 1 и 2 в разделе "Использование номерованных кнопок" (см. выше).

- При нажатии и удерживании кнопки ▲ / ▼, появится список запрограммированных радиостанций (перейдите к действию 4).

2

3 Отобразите список запрограммированных радиостанций.

4 Выберите номер, под которым хотите сохранить станцию.

- Можно перейти к другим спискам и другим диапазонам FM, несколько раз нажав нумерованную кнопку 5 ( ) или 6.

5 Сохраните радиостанцию.

Прослушивание

запрограммированной станции из списка запрограммированных станций

1 Отобразите список запрограммированных радиостанций, затем выберите необходимую радиостанцию.

2 Измените радиостанцию на выбранную.

Следующие функции доступны только при прослушивании радиостанций FM RDS.

Поиск программы FM RDS — поиск PTY

Можно осуществлять поиск предпочитаемых программ, которые передаются, выбирая код PTY предпочитаемых программ.

• При появлении на дисплее индикатора BACK можно вернуться к предыдущему экрану, нажав нумерованную кнопку 3.
• При появлении на дисплее индикатора можно выполнить переход в другие списки, несколько раз нажав нумерованную кнопку 5 или 6.

1 T/P [Удерживать]

2 Выберите "Search".

На дисплее появятся три запрограммированных кода PTY.

3 Выберите код PTY.

Можно выбрать один из 29 запрограммированных или из шести сохраненных кодов PTY (типов программ).

- Для сохранения любимых типов программ см. информацию далее.

4 Запустите поиск любимой программы.

Если есть радиостанция, передающая в эфир программу того же кода PTY, что был Вами выбран, осуществляется настройка на эту радиостанцию.

Сохранение любимых программ

Можно сохранить шесть типов любимых программ.

- При появлении на дисплее индикатора BACK можно вернуться к предыдущему экрану, нажав нумерованную кнопку 3.

1 T/P [Удерживать]

2 Выберите "Memory".

3 Выберите запрограммированный номер ("Preset1" – "Preset6"), под которым необходимо сохранить программу.

4 Выберите один из кодов PTY.

5 Сохраните выбранный код PTY.

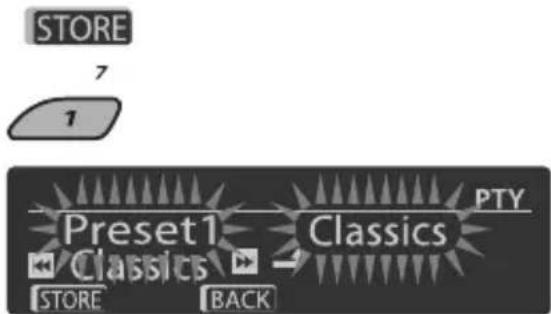

Напр.: Если в действии 5 выбран параметр "Classics".

6 Повторите действия 3 до 5 для сохранения других кодов PTY для других запрограммированных номеров.

7 Выйдите из режима настройки.

Продолжение не следующей странице

Включение функции резервного приема сообщений о движении на дорогах (ТА) или PTY

Резервный прием ТА

T/P

На экране дисплея горит или мигает индикатор TP

• Если загорится индикатор, устройство временно перейдет в режим резервного приема сообщений о движении на дорогах (ТА), если таковые имеются, из любого источника, кроме АМ. Громкость устанавливается на запрограммированный уровень ТА, если текущий уровень ниже запрограммированного (см. стр. 27).
• Если индикатор мигает, то функция резервного приема ТА не активирована. Настройтесь на другую радиостанцию, передающую сигналы RDS.

Для отключения функции резервного приема ТА нажмите Т/Р еще раз. Индикатор TP гаснет.

Резервный прием PTY

3 Выберите код PTY.

4 Выйдите из режима настройки.

На экране дисплея горит или мигает индикатор PTY.

• Если загорится индикатор PTY, устройство временно перейдет на избранную программу PTY из любого источника, кроме АМ.
• Если индикатормигает, то функция резервного приема PTY не активирована. Настройтесь на другую станцию (или службу), передающую сигналы RDS.

Чтобы отключить функцию резервного приема PTY, выберите значение "Off" (Выкл.) в действии 2. Индикатор PTY погаснет.

- Устройство не будет переключаться на прием сообщений о движении на дорогах (Traffic Announcement) или программу PTY, если для соединения вызова используется "BT-PHONE".

Отслеживание той же программы (сеть-отслеживающий прием)

При поездке по региону, где невозможен качественный прием в диапазоне FM, данный приемник автоматически настраивается на другую радиостанцию FM RDS в той же сети, которая может передавать в эфир ту же программу с помощью более сильных сигналов (см. иллюстрацию ниже).

Радиовещание программы А в других диапазонах частот (01 – 05)

В настройках, установленных на заводе- изготовителе, сеть-отслеживающий прием включен. Для получения информации об изменении параметров сеть-отслеживающего приема см. "AF-Regn'l" на стр. 27.

Автоматический выбор

радиостанции—поиск программы

Обычно при нажатии номерованных кнопок производится настройка на запрограммированную радиостанцию.

Если уровень сигналов от запрограммированной радиостанции FM RDS является недостаточным для качественного приема, данное устройство с помощью данных AF настраивается на другую частоту, по которой может передаваться та же программа, что передает первоначальная запрограммированная радиостанция.

• Настройка устройства на другую радиостанцию с помощью поиска программы занимает некоторое время.
  • См. также стр. 27.

Операции с дисками

Все дорожки будут воспроизводиться последовательно до тех пор, пока не произойдет смена источника или не будет извлечен диск.

Внимание:

Перед открытием панели управления убедитесь в том, что USB-устройство отсоединено, так как это может блокировать открывающий механизм.

- Информацию об отсоединении USB-устройства см. на стр. 13.

Останов воспроизведения и извлечение диска

- Нажмите кнопку SOURCE для прослушивания другого источника воспроизведения.

Запрещение извлечения диска

Для отмены блокировки повторите эту же процедуру.

Нажатие (или удерживание нажатыми) следующих кнопок позволяет выполнять следующие операции...

	[Нажмите] Выберитедорожку[Удерживать] Перемоткадорожки назад иливперед
	Для диска MP3/WMA:Выберите папку
(Нумерованныекнопки)*2	Переход непосредственно к определенной папке*3(для дисков MP3/WMA) или дорожке

*1 При удерживании нажатой одной из этих кнопок будет отображен список папок (см. стр. 12).
*2 Нажмите для выбора номеров от 1 до 6, удерживайте для выбора номеров от 7 до 12.
*3 Имена папок должны начинаться с двухзначного номера: 01, 02, 03 и т.д.

После нажатия М MODE нажмите следующие кнопки...

Пропуск 10 дорожек Для диска MP3/WMA: внутри одной папки

Repeat Track: Повтор текущей дорожки

Repeat Folder: Для диска MP3/WMA: Повтор текущей папки

Random Folder: Для диска MP3/WMA: Произвольное воспроизведение всех дорожек текущей папки, а затем дорожек других папок

Random Disc: Произвольное воспроизведение всех дорожек

- Можно также отменить режим воспроизведения, выбрав значение "Off" (Выкл.) или нажав цифровую кнопку 4 (OFF).

Выбор папки/дорожки из списка (только для файла MP3/WMA)

- При появлении на дисплее индикатора BACK можно вернуться на предыдущий экран, нажав нумерованную кнопку 3.

1

2 Выберите "LIST".

3 Выберите тип списка.

4 Выберите элемент.

Напр.: Если в действии 3 выбран параметр "File".

- Можно перейти к другим спискам, несколько раз нажав нумерованную кнопку 5 ( ) или 6 ( )

5 Измените элемент на выбранный.

Ⓐ При выборе списка файлов

Список исчезает, и начинается воспроизведение.

⑧ При выборе списка папок

• Если текущая папка выбрана, появляется список файлов. Далее повторите действия 4 и 5 Ⓐ, чтобы начать воспроизведение.
• Если выбрана другая папка, воспроизведение начинается с первого файла выбранной папки.

Прослушивание устройства USB

К приемнику можно подключить запоминающее устройство USB большой емкости, например USB-память, цифровой аудиопроигрыватель*, съемный жесткий диск и т.д.

- Можно также подключать Apple iPod к входному разъему USB. Подробные сведения об операциях см. на стр. 20 и 21.

Приемник может воспроизводить дорожки MP3/WMA/WMA-DRM10\*/WAV, сохраненные на устройстве USB.

* Можно подключать как устройства MTP (Media Transfer Protocol – протокол обмена данными мультимедиа), так и запоминающие устройства USB большой емкости. См. также стр. 33.

Все дорожки будут воспроизводиться повторно до изменения источника или отсоединения устройства USB.

1

Если устройство USB подключено...

SOURCE

Воспроизведение начинается с того места, где оно ранее было остановлено.

ЮЧЕНИИ ДРУГОГО

устройства USB воспроизведение начинается с начала.

Останов воспроизведения и отключение устройства USB

Выньте его из устройства.

- Нажмите кнопку SOURCE для прослушивания другого источника воспроизведения.

Работать с устройством USB можно таким же образом, как и с папками на диске. (См. стр. 11 и 12.)

- Можно прослушивать файлы типа WAV, выполняя операции с файлами MP3/WMA, перечисленные на стр. 11 и 12.

Внимание:

• Не используйте устройство USB, если это может помешать безопасному вождению.
• Не отключайте и не подключайте несколько раз устройство USB, когда на дисплее отображается надпись "Reading".
• Не запускайте двигатель автомобиля, если подключено устройство USB.
• Способность приемника воспроизводить файлы зависит от типа устройства USB.
• При работе с некоторыми видами устройств USB возможна неправильная работа и сбои питания.
• Вам не удастся соединить компьютер со входным USB-разъемом устройства.
• Во избежание потери данных убедитесь в том, что создана резервная копия всех важных данных.
• Во избежание повреждения не оставляйте устройство USB в автомобиле, не подвергайте его воздействию прямых солнечных лучей или высокой температуры.
• Некоторые виды USB-устройств начинают функционировать только по истечении определенного времени с момента включения питания.
• Дополнительные сведения об операциях с устройствами USB см. на стр. 33.

Использование устройств Bluetooth®

Для работы с устройствами Bluetooth необходимо подключить адаптер Bluetooth (KS-BTA200) к разъему устройства автоматической смены компакт-дисков, расположенному на задней панели устройства.

• См. также инструкции, прилагаемые к адаптеру Bluetooth и устройству Bluetooth.
• Список стран, в которых возможно использование функции Bluetooth ^ , включен в упаковку изделия.

При первом использовании устройства Bluetooth с помощью данного устройства (режимы "BT-PHONE" и "BT-AUDIO") необходимо установить беспроводное соединение Bluetooth между этими устройствами.

• После установления соединения оно регистрируется в приемнике, даже если выполняется сброс приемника. Всего можно зарегистрировать до пяти устройств.
• Для каждого источника ("BT-PHONE" и "BT-AUDIO") можно одновременно подключить только одно устройство.

Регистрация устройства Bluetooth

Методы регистрации (сопряжения)

Для регистрации и установления соединения с устройством используйте один из приведенных ниже пунктов меню "Bluetooth".

- Для работы с меню "Bluetooth" выберите "BTPHONE" или "BT-AUDIO" в качестве источника.

Open Подготовьте приемник к установлению нового соединения Bluetooth. Соединение устанавливается с устройства Bluetooth.

Search Подготовьте приемник к установлению нового соединения Bluetooth. Соединение устанавливается с приемника.

- При появлении на дисплее индикатора BACK можно вернуться на предыдущий экран, нажав нумерованную кнопку 3.

Регистрация с помощью функции "Open"

Подготовка: Включите функцию Bluetooth на устройстве.

1 Выберите "BT-PHONE" или "BT-AUDIO".

2 Выберите "NEW".

3 Меню ввода настроек.

4 Выберите "Open".

5 Введите PIN-код (Personal Identification Number—личный идентификационный номер) на приемнике.

• Можно ввести любой номер (от 1 до 16 цифр). [По умолчанию: 0000]
• Для ввода PIN-кода длиной менее 4 знаков сначала удалите первоначальный PIN-код (0000), нажав нумерованную кнопку 5

(CLEAR).

* Некоторые устройства имеют собственный PIN-код. Введите указанный PIN-код в приемник.

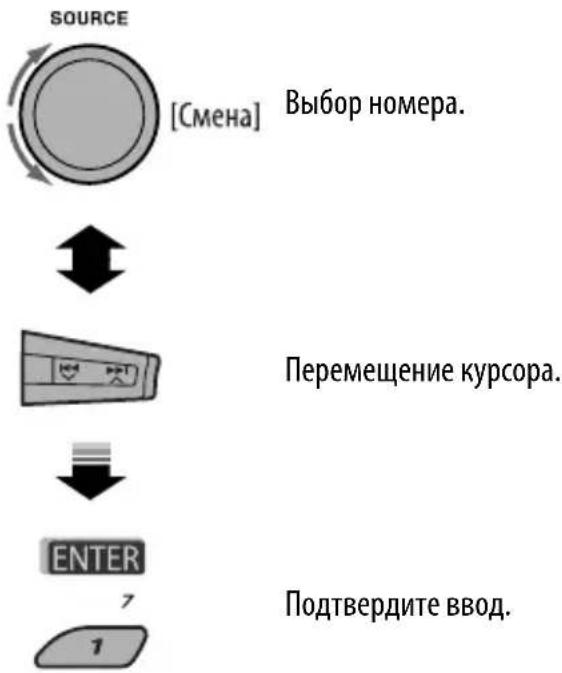

1 Перейдите к положению следующей (предыдущей) цифры.

2 Выберите цифру или пробел.

3 Повторяйте действия 1 и 2 до тех пор, пока не завершите ввод PIN-кода.

4 Подтвердите ввод.

На дисплее мигает надпись "Open...".

6 Используйте устройство Bluetooth для поиска и установления соединения.

На подключенном устройстве введите тот же PIN-код, который был введен для приемника. На дисплее появится сообщение: "Connected (и имя устройства)".

Соединение установлено, теперь можно использовать устройство с помощью приемника.

Устройство остается зарегистрированным даже после его отключения. Для следующего подключения этого же устройства выберите "Connect" (или включите функцию "Auto Connect"). (См. далее и на стр. 30.)

Подключение устройства

Выполните действия 1 до 3 на стр. 14, затем...

1 • Выберите "Search" для поиска доступных устройств.

Приемник осуществляет поиск списка доступных устройств и их отображение.

Если доступные устройства не обнаружены, отображается сообщение "Device Not Found".

- Выберите "Special" для подключения специального устройства.

На дисплее приемника отображается список запрограммированных устройств.

2 Выберите устройство, с которым необходимо установить соединение.

3 · Для доступных устройств...

1 Введите на приемнике PIN-код данного устройства. Информацию о PIN-коде см. в инструкциях, поставляемых с устройством.

2 Используйте устройство Bluetooth для установления соединения.

Соединение установлено, теперь можно использовать устройство с помощью приемника.

• Для специального устройства...

Для подключения используйте функции "Open" или "Search".

Подключение, отключение или удаление зарегистрированного устройства

1 Выберите "BT-PHONE" или "BT-AUDIO".

2 Выберите зарегистрированное устройство, которое необходимо подключить, отключить или удалить.

3 Меню ввода настроек.

4 • Для подключения или отключения выбранного устройства выберите "Connect" или "Disconnect".

Продолжение не следующей странице

- Выберите "Delete", затем подтвердите выбор.

Нажмите нумерованную кнопку 3, чтобы выбрать значение "No".

Можно настроить автоматическое подключение устройства Bluetooth при включении приемника. (См. раздел "Auto Connect" на стр. 30).

Использование сотового телефона Bluetooth

1	SOURCE	Выберите “BT-PHONE”.
2	MODE	Выберите меню “Bluetooth”.
3	—	Установите соединение с устройством, а затем выполните звонок (или настройки с помощью меню Bluetooth).

При входящем вызове....

Источник автоматически меняется на "ВТ-PHONE".

При включенной функции "Auto Answer"....

Приемник автоматически отвечает на входящие вызовы, см. стр. 30.

- При отключенной функции "Auto Answer" (автоответ), ответ на входящий вызов осуществляется нажатием любой кнопки (кроме ©/I/ATT/диска управления).

Завершение вызова

Удерживайте любую кнопку (кроме фдиска т управления).

- Можно настроить уровень громкости микрофона (см. стр. 30).

При получении сообщения SMS....

Если сотовый телефон поддерживает SMS (службу коротких сообщений) и для настройки "Message Info" установлено значение "Auto" (см. стр. 30), устройство издает звуковой сигнал, и на дисплее появляется сообщение "Received Message", указывающее на поступление сообщения.

Выполнение вызова

С помощью одного из элементов меню Dial можно выполнить звонок.

- При появлении на дисплее индикатора BACK можно вернуться на предыдущий экран, нажав нумерованную кнопку 3.

1 Выберите "ВТ-PHONE".

2 Меню ввода настроек.

3 Выберите "Dial Menu".

4 Выбор способа выполнения вызова.

• Redial*: Отображение списка набранных телефонных номеров. Перейдите к следующему действию.
• Received*: Отображение списка принятых вызовов. Перейдите к следующему действию.
• Phonebook*: Отображение телефонной книги подключенного сотового телефона. Перейдите к следующему действию.
• Missed*: Отображение списка непринятых вызовов. Перейдите к следующему действию.
• Number: Отображение экрана ввода телефонного номера. См. раздел "Порядок ввода телефонного номера" в колонке справа.
  • Voice Dial (Доступно, только если подключенный сотовый телефон оснащен системой голосового набора): Произнесите имя (зарегистрированные слова) вызываемого абонента.

* Отображается только при поддержке данных функций сотовым телефоном.

– Если эта информация не отображается, попытайтесь перенести телефонную книгу с сотового телефона на данный приемник. (Дополнительную информацию см. в руководстве по эксплуатации мобильного телефона.)
– При подключении некоторых мобильных телефонов перенос телефонной книги выполняется автоматически.

5 Выберите имя или телефонный номер для выполнения вызова.

Порядок ввода телефонного номера

Использование голосовой команды

1 На диеплее появляется надпись

"Say...".

2 Произнесите имя (зарегистрированные слова) вызываемого абонента.

• Можно также использовать голосовую команду из меню набора. Выберите "Voice Dial" из меню набора.
• Если сотовый телефон не поддерживает функцию распознавания голоса, появляется надпись "Error".

Программирование номера телефона

Можно запрограммировать до шести номеров телефонов.

- При появлении на дисплее индикатора BACK можно вернуться на предыдущий экран, нажав нумерованную кнопку 3.

1 С помощью элементов меню Dial отобразите номер телефона, который нужно запрограммировать.

2 Выберите номер телефона.

Можно также ввести номер телефона (см. также "Порядок ввода телефонного номера" на стр. 17), чтобы сохранить его.

3 Выберите запрограммированный номер, под которым следует его сохранить.

Вызов запрограммированного номера

При использовании телефона Bluetooth...

Использование аудиопроигрывателя Bluetooth

- Функции и отображаемые элементы могут различаться в зависимости от их наличия на подключенном аудиопроигрывателе.

Выберите "BT-AUDIO".

Если воспроизведение не начинается автоматически, включите его с помощью элементов управления аудиопроигрывателя Bluetooth.

Начало или пауза воспроизведения

Меню ввода настроек (список устройств)

- По поводу подключения/отключения/удаления зарегистрированного устройства см. также стр. 15, 16.

Информация о Bluetooth:

Дополнительные сведения о функциях Bluetooth можно найти на веб-сайте JVC по адресу: http://www.jvc-victor.co.jp/english/car/.

Прослушивание с устройства автоматической смены компакт-дисков

Для подключения к данному приемнику рекомендуется использовать устройство автоматической смены компакт-дисков компании JVC, совместимое с MP3. Можно подключить устройство автоматической смены компакт-дисков к разъему устройства автоматической смены компакт-дисков на задней панели приемника.

- Можно воспроизводить только обычный компакт-диск (включая CD-текст) и диски MP3.

Подготовка: Убедитесь в том, что для настройки внешнего входа выбрано значение "Changer" (см. стр. 27).

1	SOURCE	Выберите “CD-CH”.
2		Выберите диск для воспроизведения.[Нажмите] Выбор диска с номером от 1 до 6.[Удерживать] Выбор диска с номером от 7 до 12.

* При удерживании одной из этих кнопок отображается список дисков (см. стр. 12).

Выбор диска, папки или дорожки из списка

См. раздел "Выбор папки/дорожки из списка (только для файла MP3/WMA)" на стр. 12. Чтобы отобразить список дисков устройства автоматической смены компакт-дисков, в действии 3 выберите "Disc".

После нажатия М MODE нажмите следующие кнопки...

- Можно также отменить режим воспроизведения, выбрав значение "Off" (Выкл.) или нажав цифровую кнопку 4 (OFF).

Прослушивание проигрывателя iPod

Можно воспроизводить песни на проигрывателе Apple iPod:

– Подключив его с помощью USB-кабеля, поставляемого с проигрывателем iPod, к разъему USB-входа на панели управления;
– Подключив интерфейсный адаптер KS-PD100 для проигрывателя iPod (приобретается отдельно) к разъему устройства автоматической смены компакт-дисков на задней панели приемника.

Подготовка: Убедитесь в том, что для настройки внешнего входа выбрано значение "Changer" (см. стр. 27).

• Можно управлять воспроизведением с помощью приемника.
• Воспроизведение будет остановлено при отключении проигрывателя iPod. Нажмите кнопку SOURCE для прослушивания другого источника воспроизведения.
• Дополнительную информацию см. в руководстве, поставляемом с проигрывателем iPod.

Внимание:

• Не используйте проигрыватель iPod, если это может отрицательно повлиять на безопасность вождения.
• Во избежание потери данных убедитесь в том, что создана резервная копия всех важных данных.

1	—	Подключите проигрыватель iPod к разъему USB-входа или через адаптер KS-PD100.Воспроизведение начинается автоматически с того места, где оно ранее было приостановлено.Если проигрыватель iPod уже подключен, нажмите кнопку SOURCE для выбора “USB-iPod” или “iPod” в качестве источника воспроизведения.
2		Выберите дорожку.
3	—	При необходимости настройте громкость и звук. (См. стр. 23 и 24.)

Управление воспроизведением с помощью устройства

Кнопка Для	проигрывателя iPod,подключенного через адаптер KS-PD100	Для проигрывателя iPod,подключенного к разъему USB-входа
	[Нажмите] Переход к следующей или предыдущей дорожке[Удерживать] Быстрая перемотка дорожки вперед или назад во время воспроизведения	[Нажмите] Переход к следующей или предыдущей дорожке[Удерживать] Быстрая перемотка дорожки вперед или назад во время воспроизведения
	[Нажмите] Переход в главное меню при нажатии кнопки ▲. Пауза/ возобновление воспроизведения при нажатии кнопки ▼.	[Удерживать] Вход в главное меню[Нажмите] Переход к главному меню категорий “Playlists”, “Artists”, “Albums”, “Songs”, “Podcasts”, “Genres”, “Composers” или “Audiobooks” при нахождении в главном меню.• Нажатием цифровых кнопок (1 – 6) или удерживанием кнопок 1 (7) и 2 (8) нажатыми также можно выбирать запрограммированные меню верхнего уровня
	— [Нажмите] Пауза или	возобновление воспроизведения.

Выбор дорожки из меню

No Управление Для проигрывателя iPod,подключенного через адаптерKS-PD100		Для проигрывателя iPod,подключенного к разъемуUSB-входа
1	Перейдите главное меню.	[ХАН4][Удерживать]
2	Выберите необходимоеменю.	Playlists ↔ Artists ↔ Albums ↔Songs ↔ Genres ↔ Composers Playlists ↔ Artists ↔ Albums ↔Songs ↔ Podcasts ↔ Genres ↔Composers ↔ Audiobooks
3	Подтвердитевыбор.	Удерживая нажатыми кнопки|◀◀√▶▶1 , можно быстро перемещаться по списку в режиме поиска песен в главном меню. [С6ТД]При удерживании кнопки▶▶1 нажатой начинается непосредственное воспроизведение выбранного элемента.При удерживании кнопки |◀◀√нажатой можно вернуться в предыдущее меню.Удерживая нажатыми кнопки▲/▼, можно быстро перемещаться по уровням в главном меню.
		Если выбрана дорожка, воспроизведение начинается автоматически.Если выбранный элемент позволяет перейти на следующий уровень, будет выполнен переход. Повторяйте действия 2 и 3 до тех пор, пока не будет воспроизводиться нужная дорожка.

• При удерживании кнопки ▶▶▶ I нажатой начинается непосредственное воспроизведение выбранного элемента.
• При удерживании кнопки нажатой можно вернуться в предыдущее меню.
• Удерживая нажатыми кнопки ▲/▼, можно быстро перемещаться по уровням в главном меню.

- Если выбрана дорожка, воспроизведение начинается автоматически.

- Если выбранный элемент позволяет перейти на следующий уровень, будет выполнен переход. Повторяйте действия 2 и 3 до тех пор, пока не будет воспроизводиться нужная дорожка.

После нажатия М MODE нажмите следующие кнопки...

	Repeat One:Соответствует функции "Repeat One".Repeat All:Соответствует функции "Repeat All".Repeat Off:Отмена.
	Random Album *:Соответствует функции "Shuffle Albums".Random Song:Соответствует функции "Shuffle Songs".Random Off:Отмена.

* Работает только при выборе значения "All Albums" или "All" в элементе "Albums" главного меню "MENU".

Режим выбора меню будет отменен:

• Если не будет выполнена ни одна операция в течение примерно:
• 5 секунд для iPod, подключенного через KS-PD100.
  – 15 секунд для iPod, подключенного через входной разъем USB.
• При подтверждении выбора дорожки.

Прослушивание с других внешних устройств

Можно подключить внешнее устройство к:

- разъему устройства автоматической смены компакт-дисков на задней панели устройства с помощью следующих адаптеров:

— Адаптер линейного входа, KS-U57
— Адаптер дополнительного входа (AUX), KS-U58

Подготовка: Убедитесь в том, что для настройки внешнего входа выбрано значение "Ext Input" (см. стр. 27).

- Дополнительному входному разъему AUX на панели управления.

1	SOURCE	Выберите “EXT IN” или “AUX IN”.
2	—	Включите подключенное устройство и начните воспроизведение звука с его помощью.
3	[Смена]	Настройте громкость.
4	—	Настройка необходимого звука (См. страницы 23 и 24).

Подключение внешнего устройства к входному разъему AUX

Выбор запрограммированного режима звучания

Можно выбрать режим звучания, соответствующий музыкальному жанру (iEQ: программируемый эквалайзер).

1		Меню ввода настроек.
2		Выберите “EQ”.
3		Выберите режим звучания.USER, ROCK, CLASSIC, POPS, HIP HOP, JAZZ

Запрограммированные значения настроек для каждого режима звучания

Режим воспроизведения звука	Запрограммированное значение
	Низкие частоты Mid (средний диапазон частот)						Верхние частоты
	Частота	Уровень Q	Частота	Уровень Q	Частота Уровень Q
USER 60 Hz 00 Q1.25	1.0 kHz 00	Q1.25 10.0 kHz 00 –
ROCK	100 Hz	+03	Q1.0	1.0 kHz	00	Q1.25	10.0 kHz	+02	–
CLASSIC	80 Hz	+01	Q1.25	1.0 kHz	00	Q1.25	10.0 kHz	+03	–
POPS	100 Hz	+02	Q1.25	1.0 kHz	+01	Q1.25	10.0 kHz	+02	–
HIP HOP	60 Hz	+04	Q1.0	1.0 kHz	–02	Q1.0	10.0 kHz	+01	–
JAZZ	80 Hz	+03	Q1.25	1.0 kHz	00	Q1.25	10.0 kHz	+03	–

Freq.: Частота Q: Q-slope

Настройка звучания

Можно выбрать режим звучания, соответствующий музыкальному жанру.

- При появлении на дисплее индикатора BACK можно вернуться на предыдущий экран, нажав нумерованную кнопку 3 или 6.

- Информацию о настройке "EQ" см. выше. * Отображается только в том случае, если параметр "L/O Mode" имеет значение "Woofer" (см. стр. 27).

3 Настройте выбранный элемент.

Ⓐ Fad/Bal (микшер/баланс)

1 Нажмите нумерованную кнопку 1 (SELECT) для перехода на экран настройки "Fad/Bal".
2 Настройте баланс выходов на динамик, нажав:
▲ / ▼: между передними и задними динамиками. [F6 до R6]
|◀◀ √/▶▶| ∧: между левыми и правыми динамиками. [L6 до R6]

Продолжение не следующей странице

B Subwoofer

1 Нажмите нумерованную кнопку 1 SELECT ) для перехода на экран настройки "Subwoofer".
② Используйте ◀◀◀ /▶▶▶ I ▼ ▲ для выбора критической частоты низкочастотного динамика.

• OFF: Все сигналы передаются в низкочастотный динамик.
• 80Hz: Частоты выше 80 Гц не воспроизводятся.
• 120Hz: Частоты выше 120 Гц не воспроизводятся.
• 160Hz: Частоты выше 160 Гц не воспроизводятся.

3 Поверните диск управления, чтобы настроить уровень выходного сигнала низкочастотного динамика. [0 до 8]

4 Нажмите нумерованную кнопку 1 (Для выбора фазы низкочастотного динамика. [0 град. (обычн.) или 180 град. (реверсивн.)]
© VolAdjust, [-5 до +5]

Поверните диск управления, чтобы настроить уровень входного сигнала для каждого источника (кроме FM).

Настройте уровень входного сигнала согласно уровню звука FM-станции.

• Перед выполнением настройки выберите источник, который необходимо настроить.
⑭ Loudness, [Off или On] Поворотом диска управления выберите "Off" (Выкл.) или "On" (Вкл.). В случае выбора "On" (Вкл.) усиливаются низкие или высокие частоты для получения хорошо сбалансированного звука при низком уровне громкости.

4 Выйдите из режима настройки.

Сохранение собственных режимов звучания

Можно настроить режимы звучания и сохранить свои настройки в памяти.

- При появлении на дисплее индикатора BACK можно вернуться на предыдущий экран, нажав нумерованную кнопку 6.

2 Выберите режим звучания.

3 Выберите диапазон частот.

4 Настройте параметры звука выбранного диапазона частот.

1 Используйте ▲ / ▼ для настройки уровня. 2 Нажмите нумерованную кнопку 5 ( ) FREQ затем поверните диск управления для выбора частоты.
3 Нажмите нумерованную кнопку 5 (Q), затем поверните диск управления для выбора качества (Q).

Параметры звука	Диапазон/элементы для выбора
	Low (нижн.)	Mid (средн.)	High (верхн.)
Частота	60 Hz80 Hz100 Hz200 Hz	500 Hz1 kHz1,5 kHz2,5 kHz	10 kHz12,5 kHz15 kHz17,5 kHz
Уровень	-6 до +6	-6 до +6	-6 до +6
Q (Q-slope)	Q1.0Q1.25Q1.5Q2.0	Q0.5Q0.75Q1.0Q1.25	Fix(Фикси-рованная)

5 Для настройки других диапазонов частот повторите действия 3 и 4.

6 Сохраните настройки.

Общие настройки—PSM

Можно изменять настройки PSM (предпочтаемый режим настройки), которые перечислены в таблице ниже и на стр. 26 – 28.

1 Войдите в настройки PSM.

2 Выберите категорию PSM.

3 Выберите параметр PSM.

Повторно нажимая одну из этих кнопок, можно также перейти к элементу других категорий.

4 Настройте выбранный элемент PSM.

5 Повторите действия 2 до 4 для настройки других параметров PSM, если необходимо.

6 Завершите процедуру.

Категория	Индикатор Элемент	( _ : По умолчанию)	Настройки, [страница для справки]
MOV (видео)	DemoДемонстрация функций дисплея	• On• Off	: Если в течение 20 секунд не будет выполнено операций, начнется демонстрация функций дисплея, [4].: Отмена.
	LevelMeterАудиометр	• Meter 1• Meter 2	: Выберите различные виды оформления измерителя уровня.• Нажмите кнопку DISP, чтобы отобразить текущее оформление измерителя уровня.
CLOCK	Clock Disp*1Отображение часов	• On• Off	: При отключенном питании время отображается на дисплее.: Отмена; Если устройство выключено, при нажатии “DISP” время отображается примерно в течение 5 секунд, [4].

*1 Если подача питания не прекращается при выключении зажигания автомобиля, рекомендуется выбрать "Off" для сохранения заряда аккумулятора автомобиля.

Продолжение не следующей странице

Категория И	Индикатор Элемент	(_: По умолчанию)	Настройки, [страница для справки]
CLOCK	Clock HrНастройка часа	0 – 23(1 – 12AM/1 – 12PM)	: По умолчанию: 0 (0:00AM), [4].
	Clock MinНастройка минуты	00 – 59 : По умолчанию: 00 (0:00AM), [4].
	24H/12HФорматотображения времени	• 12Hours• 24Hours	: Описание настройки см. на стр. 4.
	Clock AdjНастройка часов	• Auto• Off	: Встроенные часы автоматически настраиваются с помощью данных CT (время на часах) в сигнале RDS.: Отмена.
DISP (дисплей)	Scroll *2Прокрутка	• Once• Auto• Off	: Однократная прокрутка информации дорожки.: Повторная прокрутка (через 5-секундные интервалы).: Отмена. (Независимо от настройки прокрутку экрана можно осуществлять, удерживая нажатой кнопку DISP.)
	DimmerЗатемнениеFrom – To * 3	• Auto• Off• On• Time Set—	: Затемнение дисплея при включении фар.: Отмена.: Снижается яркость подсветки дисплея и кнопок.: Установка таймера затемнения, [28].Любое время – Любое время: По умолчанию: 18 – 7.
	ContrastКонтрастность	1 – 8По умолчанию: 5	: Настройте контрастность изображения, чтобы индикация на экране была видна ясно и четко.
	LCD TypeТип дисплея	• Auto• Positive• Negative	: В дневное время* 4 будет выбран режим позитивного изображения, а в ночное время* 4-режим негативного изображения.: Режим позитивного изображения.: Режим негативного изображения.
	TagОтображение тегов	• On• Off	: Отображение метки во время воспроизведения дорожек MP3/WMA/WAV.: Отмена.

*2 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на дисплее.

*3 Можно настроить только в том случае, если переключатель "Dimmer" установлен в положение "Time Set".

*4 В зависимости от настройки "Dimmer".

Категория Индикатор Элемент		(_: По умолчанию)	Настройки, [страница для справки]
TUNER	AF-Regn'lПрием на альтернативных частотах/прием региональных передач	• AF• AF REG• Off	: Если принимаемые сигналы ослабевают, устройство переключается на другую радиостанцию или службу (программа может отличаться от принимаемой в текущий момент программы), [10].: Если принимаемые сигналы ослабевают, устройство переключается на другую радиостанцию, передающую в эфир ту же программу.: Отмена.
	TA VolumeГромкость передачи сообщений о движении на дорогах	• Volume 0 –Volume 30• Volume 0 –Volume 50 *5	: По умолчанию: Volume 15
	P-SearchПоиск программ	• On• Off	: Активация поиска программы, [10].: Отмена.
	IF BandПолоса промежуточных частот	• Auto• Wide	: Повышение избирательности тюнера для устранения интерференционных помех от соседних радиостанций.(Сопровождается потерей стереоэффекта).: Могут возникать интерференционные помехи от соседних радиостанций, но качество звучания при этом не ухудшается и сохраняется стереоэффект.
AUDIO	Ext Input *6Ввод внешних сигналов	• Changer• Ext In	: Использование устройства автоматической смены компактдисков JVC [19] или проигрывателя Apple iPod [20].: Использование любого внешнего устройства, [22].
	TelephoneОтключение звука телефона	• Muting1/Muting2• Off	: Выберите любой из параметров, обеспечивающий отключение звука при использовании сотового телефона.: Отмена.• При отключении звука телефона воспроизведение приостанавливается или выполняется без звука.
	AudioBooks *7Управление скоростью воспроизведения элемента “Audiobook”	• Normal• Faster• Slower	: В проигрывателе iPod можно выбрать скорость воспроизведения звукового файла из категории “Audiobook”.• Первоначально выбранный элемент зависит от настроек проигрывателя iPod.
	L/O ModeРежим линейного свыхода	• Rear• Woofer	: Выберите, если при подключении задних динамиков через внешний усилитель используются терминалы REAR LINE OUT.: Выберите этот параметр, если разъемы REAR LINE OUT используются для подключения сабвуфера (через внешний усилитель).
	Amp GainРегулятор усиления	• High PWR• Low PWR	: Volume 00 – Volume 50: Volume 00 – Volume 30 (Если максимальная мощность динамика меньше 50 Вт, выберите этот параметр, чтобы предотвратить повреждение динамика.)

*5 Зависит от использования регулятора усиления.

*6 Отображается только при выборе одного из следующих источников—TUNER, CD, USB или Bluetooth.

*7 Отображается, если проигрыватель iPod подключен к разъему USB-входа и управление воспроизведением осуществляется с помощью приемника.

Продолжение не следующей странице

Категория	Индикатор Элемент	( _: По умолчанию)	Настройки, [страница для справки]
COLOR	Color SelВыбор цвета	Поумолчанию: Все источники; Color: Pale	: Выберите необходимый цвет дисплея для каждого источника (или для всех источников), [28, 29].
	Color SetНастройка цветовRedGreenBlue	—Day ColorNightColor00 — 1100 — 1100 — 11	: Создайте свои цвета и выберите их в качестве цветов дисплея, [29].: Выбираемый пользователем цвет для светлого времени суток*8.: Выбираемый пользователем цвет для темного времени суток *8.: По умолчанию: Day Color: 07, NightColor: 05: По умолчанию: Day Color: 07, NightColor: 05: По умолчанию: Day Color: 07, NightColor: 05
	Key IllumПереключатель подсветки	• Red• Green	: Подсветку кнопок можно выбрать в соответствии со своими предпочтениями.

*8 В зависимости от настройки "Dimmer".

Настройка времени для регулятора света

- При появлении на дисплее индикатора BACK можно вернуться на предыдущий экран, нажав нумерованную кнопку 3.

1 Выполните действия 1 – 3 на стр. 25.

• В действии 2 выберите "DISP".
• В действии 3 выберите "Dimmer".

2 Выберите "Time Set".

3 Установите время включения функции затемнения.

1 Поверните диск управления для установки начального времени затемнения.
2 Нажмите ▶▶▶1 для выбора значения "То". Затем поверните диск управления для выбора конечного времени регулятора света.

4 Выйдите из режима настройки.

Изменение цвета дисплея

Можно выбрать предпочитаемый цвет отображения для каждого источника звука (или для всех источников).

- При появлении на дисплее индикатора BACK можно вернуться на предыдущий экран, нажав нумерованную кнопку 3 или 6.

Установка цвета дисплея

1 Выполните действия 1 – 3 на стр. 25.

• В действии 2 выберите "COLOR".
• В действии 3 выберите "Color Sel".

2

3 Выберите источник.

All Source *Ô CD Ô Changer * (или Ext In²*Ô USB *Ô FM Ô AM Ô iPod *Ô Aux In Ô BT Phone*Ô BT Audió*Ô (возврат в начало)

* 1 В случае выбора "All Source" можно использовать один цвет для всех источников.

* 2 В зависимости от настройки "Ext Input" (см. стр. 27).

* 3 Отображается только при подключении целевого компонента.

4 Выберите цвет.

Pale Ô Aqua Ô Sky Ô Sea Ô Leaves Ô Grass Ô Apple Ô Rose Ô Amber Ô Honey Ô Violet Ô Grape Ô Every ^4 ô User ^5 ô (возврат в начало)

*4 Цвет меняется каждые 2 секунды. *5 Будут использованы цвета, измененные пользователем: "Day Color" и "NightColor" (подробнее см. в правом столбце).

5 Повторите действия 3 и 4 чтобы выбрать цвет для каждого источника (только если в действии 3 не выбрано значение “All Source”).

6 Выйдите из режима настройки.

Создание собственного цвета—User Color Можно создавать свои собственные цвета—“Day Color” или “NightColor”.

1 Выполните действия 1 – 3 на стр. 25.

- В действии 2 выберите "COLOR". - В действии 3 выберите "Color Set".

2 Выберите "Day Color" или "NightColor

3 Выберите основной цвет.

4 Настройте насыщенность (00 – 11) выбранного основного цвета.

5 Повторите действия 3 и 4, чтобы настроить другие первичные цвета.

6 Выйдите из режима настройки.

Настройки Bluetooth

Приведенные в правом столбце настройки можно изменить в соответствии с предпочтениями пользователя.

- При появлении на дисплее индикатора можно вернуться на предыдущий экран, нажав нумерованную кнопку 3.

1 Выберите "BT-PHONE" или "BT-AUDIO".

2 Выберите меню "Bluetooth".

3 Выберите "Setting".

4 Выберите элемент настройки.

*1 Отображается, только если подключен телефон Bluetooth.
*2 Отображается, только если подключен телефон Bluetooth, поддерживающий передачу текстовых сообщений.
*3 Bluetooth auduo: Отображает только "Version" (Версию).

5 Измените настройку.

Меню настроек (____: По умолчанию)

Auto Connect

При включении устройства автоматически устанавливается соединение с...

Off: ни с одним из устройств Bluetooth.

Last: устройством Bluetooth, подключенным последним.

Order: Найденное первым зарегистрированное устройство Bluetooth.

Auto Answer

Только для устройства, подключаемого в режиме "BT-PHONE".

On: устройство автоматически отвечает на входящие вызовы.

Off: устройство не отвечает автоматически на вызовы. Ответ необходимо выполнять вручную.

Reject: Все входящие вызовы отклоняются.

Message Info

Только для устройства, подключаемого в режиме "BT-PHONE".

Auto: Приемник информирует пользователя о принятии сообщения путем выдачи сигнала и отображения сообщения "Received Message".

Manual: Приемник не информирует пользователя о принятии сообщения.

MIC setting (настройка микрофона)

Только для устройства, подключаемого в режиме "BT-PHONE".

Настройка громкости встроенного микрофона, [Level 01/02/03].

Version

Отображаются версии программного и аппаратного обеспечения Bluetooth.

Дополнительная информация о приемнике

Основные операции

Включение питания

- Для включения питания приемника также можно использовать кнопку SOURCE. Если источник готов, воспроизведение также начинается.

Выключение питания

- Если питание отключается во время прослушивания дорожки, при последующем включении питания воспроизведение начнется с того места, где оно было остановлено.

Общие сведения

- При изменении источника во время прослушивания диска воспроизведение останавливается.

При следующем выборе "CD" в качестве источника воспроизведение начнется с места последнего останова.

- После извлечения диска или устройства USB появляется надпись "No Disc" или "No USB", и невозможно использовать некоторые кнопки. Вставьте другой диск, повторно подключите устройство USB или нажмите SOURCE для выбора другого источника воспроизведения.

FM/AM/RDS

Сохранение радиостанций

- Во время поиска SSM...

– Все ранее сохраненные радиостанции удаляются, и сохранение радиостанций будет выполняться заново.

– Выполняется программирование принимаемых радиостанций для кнопок № 1 (наименьшая частота) - № 6 (наибольшая частота).

– По завершении использования функции SSM будет выполнена автоматическая настройка на радиостанцию, сохраненную под номером 1.

- В режиме сохранения радиостанций вручную ранее запрограммированная радиостанция удаляется, если сохранение новой радиостанции выполняется с использованием того же запрограммированного номера.

Операции с FM RDS

• Для правильной работы функции сеть- отслеживающего приема требуется два типа сигналов RDS—PI (идентификация программы) и AF (альтернативная частота). Если прием указанных данных осуществляется неправильно, функция сеть-отслеживающего приема не будет работать.
• Если осуществляется прием сообщений о движении на дорогах с помощью резервного приема ТА, уровень громкости автоматически меняется на запрограммированный (ТА Volume), когда текущий уровень ниже запрограммированного.
• Когда функция приема на альтернативных частотах включена (выбрано AF), автоматически включается сеть-отслеживающий прием.
• Дополнительную информацию об услуге RDS см. на стран ице http://www.rds.org.uk.

Операции с дисками и устройствами USB

Предостережение для воспроизведения дисков DualDisc

- Сторона диска DualDisc, отличная от DVD, не совместима со стандартом "Compact Disc Digital Audio". Поэтому не рекомендуется использовать сторону диска DualDisc, отличную от DVD, на данном устройстве.

Общие сведения

• Данный приемник предназначен для воспроизведения компакт-дисков/CD-текста, а также дисков однократной или многократной записи в формате звукового компакт-диска (CD-DA), MP3 и WMA.
• Если диск вставлен обратной стороной, на дисплее появляется надпись "Please Eject". Нажмите OPEN, затем ▲ для извлечения диска.
• В данном руководстве слова "дорожка" и "файл" взаимозаменяемы.
• При быстрой перемотке дорожки MP3/WMA/WAV вперед или назад можно услышать лишь прерывистый звук.

Продолжение не следующей странице

• Список файлов/папок, возможно, не будет отображаться правильно, если используется слишком много иерархических структур и папок.
• Если в течение 15 секунд извлеченный диск не будет вынут, он автоматически помещается обратно в загрузочный отсек в целях защиты от загрязнения. Воспроизведение начинается автоматически.

Воспроизведение компакт-дисков однократной и многократной записи

• Используйте только "завершенные" компактдиски однократной и многократной записи.
• Данный приемник может воспроизводить только файлы одного типа, который первым будет распознан, если на диске содержатся файлы как в формате звукового компакт-диска (CD-DA), так и в формате MP3/WMA.
• На данном приемнике возможно воспроизведение дисков с несколькими сеансами записи; однако, незавершенные сеансы будут пропускаться при воспроизведении.
• Некоторые компакт-диски однократной или многократной записи не воспроизводятся на данном устройстве в связи с их особенностями, а также по следующим причинам:

– Диски загрязнены или поцарапаны;

– На линзе внутри приемника присутствует конденсат влаги.

– Линза звукоснимателя загрязнена;

– При записи файлов на компакт-диск однократной или многократной записи использовался метод "пакетной записи";

– Некорректное состояние записи (отсутствие данных и т.д.) или носителя (пятна, царапины, деформация и т.д.).

- Для считывания дисков многократной записи может потребоваться больше времени, так как они имеют меньшую отражательную способность по сравнению с обычными компакт-дисками.

- Не используйте следующие компакт-диски однократной или многократной записи:

– Диски с наклейками, этикетками или защитными пленками на поверхности;

– Диски, на которых можно печатать этикетки с помощью струйного принтера. Использование этих дисков при высокой температуре или высокой влажности может привести к неисправности или повреждению устройства.

Воспроизведение диска MP3/WMA

- Данный приемник может воспроизводить файлы MP3/WMA с расширением <.mp3> или <.wma> (не зависит от регистра).

• Данный приемник может отображать названия альбомов, артистов (исполнителей) и тег (версии 1,0, 1,1, 2,2, 2,3 или 2,4) для файлов МРЗ и файлов WMA.
• Данный приемник может обрабатывать только однобайтовые символы. Все остальные символы отображаются неправильно.
• Файлы MP3/WMA отображаются на данном приемнике в соответствии со следующими характеристиками: MP3:

– Скорость передачи данных: 8 кбит/с — 320 кбит/с
– Частота дискретизации: 48 кГц, 44.1 кГц, 32 кГц, 24 кГц, 22.05 кГц, 16 кГц, 12 кГц, 11.025 кГц, 8 кГц WMA:

– Скорость передачи данных: 32 кбит/с — 192 кбит/с
– Частота дискретизации: 48 кГц, 44,1 кГц, 32 кГц
– Формат диска: ISO 9660 Level 1/Level 2, Romeo, Joliet, длинное имя файла Windows

- Максимальное количество символов для названий файлов или папок зависит от используемого формата диска (включая 4 символа расширения <.mp3> или <.wma>).

– ISO 9660 Level 1: до 12 символов
– ISO 9660 Level 2: до 31 символов
– Romeo*: до 128 символов
– Joliet*: до 64 символов
– Длинное имя файла Windows*: до 128 символов

* Значение в скобках представляет собой максимально допустимое число символов для имен файлов/папок в случае, если суммарное количество файлов и папок составляет 271 или больше.

• Данное устройство может распознавать до 512 файлов, 200 папок и 8 уровней иерархической структуры.
• Данный приемник может воспроизводить файлы, записанные в режиме VBR (переменная скорость в битах). Для файлов, записанных в режиме VBR, по разному отображается время от начала воспроизведения, и это время не соответствуют действительности. Эта разница становится особенно заметной после выполнения функции поиска.
• Данный приемник не может воспроизводить следующие файлы:

– файлы MP3, закодированные в форматах MP3i и MP3 PRO;
– файлы МРЗ, закодированные в непредусмотренном формате;
– файлы MP3, закодированные в формате Layer 1/2;
– файлы WMA, закодированные в формате "без потерь", профессиональном и голосовом форматах;
– файлы WMA, основой которых служит формат, отличный от формата Windows Media® Audio;
– файлы WMA, защищенные от копирования по методу DRM;
– файлы, содержащие данные, например, AIFF, ATRAC3 и т.д.

- Функция поиска выполняется, но скорость поиска не является постоянной.

Воспроизведение дорожек MP3, WMA или WAV с устройства USB

• При подключении устройства USB источник автоматически меняется на "USB".
• Порядок воспроизведения с устройства USB может отличаться от других устройств воспроизведения.
• Приемник может не воспроизводить некоторые устройства USB или некоторые файлы из-за их характеристик или условий записи.
• В зависимости от конфигурации устройств USB и коммуникационных портов некоторые устройства USB могут быть подключены неправильно, или соединение может быть потеряно.
• Информацию о подключении запоминающего устройства USB большой емкости см. также в руководстве по его эксплуатации.
• К приемнику можно одновременно подключить только одно запоминающее устройство USB большой емкости. Не используйте концентратор USB.
• К приемнику можно подключить USB-устройства двух типов: устройство MTP и запоминающее устройство большой емкости. Если подключить к приемнику устройство MTP с функцией "цифровая потоковая передача медиаданных через USB", можно воспроизводить файлы WMA-DRM10 (управление цифровыми правами), приобретенные через веб-узлы, специализирующиеся на распространении музыки.
• Приемник совместим со спецификацией USB высокоскоростного режима передачи данных.
• Если подключенное устройство USB не содержит файлов требуемого формата, появляется надпись "No File".
• Приемник может отображать тег ID3 (версия 1.0, 1,1, 2,2, 2,3 или 2,4) для MP3 и тег WMA или WAV.
• Файлы MP3/WMA/WAV отображаются на данном приемнике в соответствии со следующими характеристиками:
  MP3:
  — Скорость передачи данных: 32 кбит/с — 320 кбит/с (для MPEG-1)
  8 кбит/с — 160 кбит/с (для MPEG-2)
  – Частота дискретизации:
  48 кГц, 44,1 кГц, 32 кГц (для MPEG-1)
  24 кГц, 22,05 кГц, 16 кГц (для MPEG-2)
  WMA:
  – Скорость передачи данных: 5 кбит/с — 320 кбит/с
  – Частота дискретизации: 8 кГц — 48 кГц
  – Канал: 1/2

WAV:

– Скорость передачи данных: линейная PCM при 705 кбит/с и 1 411 кбит/с
– Частота дискретизации: 44,1 кГц
– Канал: 1/2

- Данное устройство может воспроизводить файлы MP3, записанные в режиме VBR (переменная скорость в битах).

- Максимальное количество символов для имен папок и файлов — 25, для тега MP3, WMA или WAV — 128.

- Данное устройство может распознавать до 20 000 файлов и 2 000 папок (999 файлов в папке). Однако на дисплее может отображаться до 9 999 папок или файлов.

- Приемник не распознает запоминающие устройства USB большой емкости с номинальным напряжением, отличным от 5 В, и силой тока больше 500 мА.

- Приемник не поддерживает использование USB-устройств со специальными функциями, например с функциями защиты данных.

- Не используйте USB-устройства с двумя или несколькими разделами.

- Данный приемник может не распознать устройство USB, подключенное через USB-устройство чтения карт.

- Приемник может неправильно воспроизводить файлы с устройства USB при использовании удлинителя USB.

- При использовании данного приемника невозможно гарантировать правильное функционирование и обеспечение надлежащего питания для всех типов устройств USB.

Операции Bluetooth

Общие сведения

• Во время управления автомобилем не следует выполнять сложные операции (набор номеров, использование телефонной книги и т.д.).
  При выполнении этих операций остановите автомобиль в безопасном месте.
• В зависимости от версии Bluetooth устройства, не все устройства Bluetooth могут быть подключены к приемнику.
• Приемник может не работать с некоторыми устройствами Bluetooth.
• Качество соединения может зависеть от условий окружающей среды.
• При выключении приемника устройство отключается.

Продолжение не следующей странице

появляется при установлении соединения.

	Отображается, если подключен телефон Bluetooth.
	Отображается, если подключен аудиопроигрыватель Bluetooth.
	Отображается, если подключены телефон Bluetooth и аудиопроигрыватель Bluetooth.

Значки типов телефонов

Эти значки указывают на установленный на устройстве тип телефона:

: сотовый телефон :

: домашний телефон

: Другой

: рабочий телефон

: Неизвестно

Предупреждающие сообщения при работе с Bluetooth

- Connection Error:

Устройство зарегистрировано, но установить соединение не удается. Используйте "Connect" для повторного подключения устройства. (См. стр. 15.)

- Error

Попытайтесь выполнить операцию еще раз. Если сообщение "Error" отображается снова, проверьте, поддерживает ли устройство запрашиваемую функцию.

- Device Not Found

Функция "Search..." не обнаружила ни одного устройства Bluetooth.

- Loading...

Приемник выполняет обновление телефонной книги и/или текстовых сообщений.

- Please Wait...

Приемник выполняет подготовку к использованию функции Bluetooth. Если сообщение не исчезает, выключите и снова включите приемник, после чего выполните повторное подключение устройства Bluetooth (или выполните сброс приемника).

- Reset 08

Проверьте соединение между адаптером и этим устройством.

iPod

- Проигрыватели iPod, поддерживающие управление (подключение через...):

(Å) KS-PD100:

– iPod c dock-разъемом (3 поколение)

- iPod c Click Wheel (4 поколение)

– iPod nano (1-e, 2-e * 1 поколения)

- iPod mini (1-е поколение)

- iPod video (5-e поколение)* 2

- iPod photo

(В) Входной разъем USB:

– iPod nano (1-e, 2-e поколения)

- iPod video (5-е поколение)

*1 При подключении к интерфейсному адаптеру проигрывателя iPod nano отключите от него наушники. В противном случае звук не будет слышен.

*2 При подключении iPod к интерфейсному адаптеру просмотр видеофайлов в меню "Videos" невозможен.

- Обновите iPod на последнюю версию программного обеспечения перед использованием его с данным устройством.

– Чтобы определить версию программного обеспечения iPod, в проигрывателе iPod выберите "About" в меню "Setting".

– Сведения об обновлении iPod см. по адресу на http://www.apple.com.

- Если приемник включен, происходит зарядка iPod через приемник.

• Во время подключения iPod с Video:

– Видео не отображается на дисплее iPod или на внешнем мониторе (доступны только аудиофункции).

– Просмотр видеофайлов в меню "Video" невозможен. (Если подключать iPod при воспроизведении видеофайла или при остановленном воспроизведении, воспроизведение не будет возобновлено.)

- Модели iPod shuffle и iPhone не могут использоваться с данным приемником.

- Вы можете управлять проигрывателем iPod с помощью данного устройства, когда после подключения на дисплее iPod появляется значок "JVC" или "√".

- Порядок отображения песен в меню выбора данного устройства может отличаться от порядка песен в проигрывателе iPod.

- Если воспроизведение остановлено, выберите дорожку в меню выбора или нажмите BAND для повторного воспроизведения этой же дорожки.

• Текстовая информация может отображаться неправильно:
  – Некоторые символы, например, акцентированные буквы, не могут правильно отображаться на дисплее.
  — Связь между проигрывателем iPod и устройством может прерываться.
• Если текстовая информация содержит более 16 символов, она прокручивается на дисплее. Это устройство может отображать до 128 символов.

Примечание:

При управлении проигрывателем iPod некоторые операции могут выполняться неправильно. В этом случае см. веб-узел компании JVC: http://www.jvc.co.jp/english/car/support/ks-pd100/index.html

Общие настройки—PSM

- Настройка "Auto" для функции "Dimmer" может работать некорректно в некоторых автомобилях, в частности, в тех, которые оснащены диском управления затемнением.

В этом случае измените значение настройки "Dimmer" на любое другое, отличное от "Auto".

• Если для параметра "LCD Type" установлено значение "Auto", режим отображения изменится на "Positive" или "Negative" в зависимости от настройки "Dimmer".
• Если для элемента "Amp Gain" настройка "High PWR" меняется на "Low PWR" и при этом для уровня громкости установлено значение больше "Volume 30", приемник автоматически меняет уровень громкости на "Volume 30".

Доступные коды PTY

News, Affairs, Info, Sport, Educate, Drama, Culture, Science, Varied, Pop M (музыка), Rock M (музыка), Easy M (музыка), Light M (музыка), Classics, Other M (музыка), Weather, Finance, Children, Social, Religion, Phone In, Travel, Leisure, Jazz, Country, Nation M (музыка), Oldies, Folk M (музыка), Document

Устранение проблем

Не всякое нарушение в работе устройства является результатом его неисправности. Перед обращением в сервисный центр проверьте следующее.

Симптомы Способы устранения/Причины

Общие сведения	Не слышен звук динамиков.Установите оптимальный уровень громкости.Проверьте кабели и соединения.
	Приемник не работает. Перенастройте приемник (см. стр. 3).
	На дисплее появляется надпись "Connect Error".	Извлеките панель управления, отсоедините разъем, затем установите ее снова (см. стр. 38).
FM/AM	Автоматическое программирование SSM не работает.	Сохраните радиостанции вручную.
	Статические помехи при прослушивании радио.	Плотно подсоедините антенну.
Воспроизведение диска	Диск не воспроизводится. Вставьте диск правильно.
	Не воспроизводятся компакт-диски однократной и многократной записи.Не осуществляется переход на дорожки компакт-дисков однократнойи многократной записи.	Вставьте компакт-диск однократной или многократной записи с закрытым сеансом.Закройте сеанс компакт-диска однократной или многократной записи с помощью устройства, которое использовалось для записи.
	Диск не может быть воспроизведен и или извлечен.	Снимите блокировку с диска (см. стр. 11).Принудительно извлеките диск (см. стр. 3).

Продолжение не следующей странице

Симптомы Способы устранения/Причины

Воспроизведение диска	Звук, записанный на диске, иногда прерывается.	Остановите воспроизведение на время езды по неровной дороге.Смените диск.Проверьте кабели и соединения.
	Диск не распознается (мигает надпись “No Disc”, “CD Loading Error” или “Eject Error”).	Принудительно извлеките диск (см. стр. 3).
	На дисплее появляется надпись “Please Eject”.	Такое может произойти в случае перегрева.Выньте диск или перейдите к другому источнику воспроизведения.
Воспроизведение MP3/WMA	Диск не воспроизводится. Используйте диск с дорожками MP3/WMA, записанными в формате, совместимом с ISO 9660 Level 1, Level 2, Romeo или Joliet.Добавьте к именам файлов расширение <.mp3> или <.wma>.
	Слышен шум. Перейдите к другой дорожке или смените диск. (Не добавляйте расширение <.mp3> или <.wma> к файлам, не являющимся файлами MP3 или WMA.)
	Для чтения требуется более длительное время (на дисплее продолжает мигать надпись “Reading”).	Не используйте многоуровневую иерархическую структуру и много папок.
	Порядок воспроизведения дорожек отличается от заданного.	Порядок воспроизведения определяется при записи файлов.
	Время от начала воспроизведения неправильное.	Это иногда происходит во время воспроизведения.Причиной является способ записи дорожек на диск (например переменной скоростью в битах).
	На дисплее появляется надпись “Please Eject”.	Вставьте диск, содержащий дорожки MP3 или WMA.
	На дисплее появляется надпись “Not Support”, и выполняется переход на другую дорожку.	Переход к следующей дорожке, закодированной в соответствующем формате, или к следующей дорожке WMA без защиты от копирования.
	Не отображаются правильные символы (т.е. название альбома).	Данный приемник может отображать символы латинского алфавита, кириллицу, числа и символы (см. стр. 2).
Устройство USB	Слышен шум.	Воспроизводимая дорожка не является файлом в формате, подходящем для воспроизведения (MP3, WMA или WAV). Перейдите к другому файлу.Не добавляйте расширение <.mp3>, <.wma> или <.wav> к дорожкам, отличным от MP3, WMA или WAV.
	Дорожки невозможно воспроизвести намеченным образом.	Порядок воспроизведения может отличаться по сравнению с другими проигрывателями.
	На дисплее продолжает мигать сообщение “Reading” (Чтение).	Время считывания меняется в зависимости от устройства USB.Не пользуйтесь большим количеством иерархических уровней, папок, в том числе пустых.*Выключите питание, а затем снова его включите.Не отключайте и не подключайте устройство USB повторно, пока на дисплее отображается сообщение “Reading” (Чтение).* Папка, которая физически пуста, либо папка, которая содержит данные, но среди них нет звуковых дорожек MP3/WMA/WAV в нужном формате.
	Симптомы Способы устранения/Причины
Устройство USB	На дисплее мигает надпись “No File”.На дисплее появляется надпись “No USB”.	Подключайте устройство USB, которое содержит дорожки, кодированные в соответствующем формате.
	На дисплее появляется надпись “Not Support”, и выполняется переход на другую дорожку.	Дорожка не подлежит воспроизведению.
	На дисплее появляется надпись “Read failed”.	Подключенное устройство USB может быть неисправно или неправильно отформатировано.Файлы в устройстве USB повреждены.
	Не отображаются правильные символы (т.е. название альбома).	Подробнее о доступных символах см. на стр. 2.
	Звук иногда прерывается во время воспроизведения дорожки.	Дорожки не были должным образом скопированы в устройство USB. Еще раз скопируйте дорожки в устройство USB и повторите попытку.
	Во время воспроизведения с устройства USB звук прерывается или исчезает.	Выключите, а затем включите приемник.Если звук по-прежнему не воспроизводится, повторно подключите устройство.
Bluetooth®	Устройство Bluetooth не обнаруживает приемник.	Приемник может быть подключен в определенный момент времени только к одному сотовому телефону или аудиоустройству Bluetooth.В процессе установления соединения приемник не может быть обнаружен другим устройством.Отключите подключенное в настоящий момент устройство и повторите поиск.
	Приемник не обнаруживает устройство Bluetooth.	Проверьте настройку Bluetooth устройства.Выполните поиск с устройства Bluetooth. После того, как устройство Bluetooth обнаружит приемник, выберите “Open...” на приемнике для подключения устройства Bluetooth. (См. стр. 14.)
	Приемник не выполняет сопряжение с устройством Bluetooth.	Введите одинаковый PIN-код для приемника и целевого устройства.Выберите имя устройства в меню “Special”, затем повторите попытку подключения. (См. стр. 15.)
	Плохое качество звука телефона. Уменьшите расстояние между приемником и сотовым телефоном Bluetooth.Переместите автомобиль в место с более сильным уровнем сигнала сотовой сети.
	Во время воспроизведения с помощью аудиопроигрывателя Bluetooth происходит прерывание звука.	Уменьшите расстояние между устройством и аудиопроигрывателем Bluetooth.Отключите устройство, подключенное для “BT-PHONE”.Выключите, а затем включите приемник.Если звук по-прежнему не воспроизводится, повторно подключите проигрыватель.
	Не удается осуществить управление подключенным аудиопроигрывателем.	Проверьте, поддерживает ли подключенный аудиопроигрыватель профиль AVRCP (Audio Video Remote Control Profile – профиль удаленного управления аудио- и видеоустройствами).(Доступные функции зависят от подключенного аудиопроигрывателя.)

Продолжение не следующей странице

Симптомы Способы устранения/Причины

устройство автоматическойсмены компакт-дисков	На дисплее появляется надпись “No Disc”. Вставьте диск в загрузочное отверстие.
	На дисплее появляется надпись“No Magazine”.	Вставьте загрузочный механизм.
	На дисплее появляется надпись“Reset 08”.	Правильно подключите приемник к устройствуавтоматической смены компакт-дисков и нажмитекнопку сброса устройства автоматической сменыкомпакт-дисков.
	На дисплее появляется надпись “Reset01” — “Reset 07”.	Нажмите кнопку сброса устройства автоматическойсмены компакт-дисков.
	Устройство автоматической сменыкомпакт-дисков не работает.	Перенастройте приемник (см. стр. 3).
iPod	Проигрыватель iPod не включается илине работает.	Проверьте соединительный кабель и подключение.Обновите версию микропрограммы.Зарядите батарею.
	Звук искажается. Отключите эквалайзер на устройстве или напроигрывателе iPod.
	На дисплее появляется надпись“Disconnect”.	Проверьте соединительный кабель и подключение.Зарядите батарею.
	Воспроизведение останавливается. Наушники отключаются в процессе воспроизведения.Перезапустите операцию воспроизведения спомощью панели управления (см.стр. 20).
	Звук не слышен при подключении с iPodnano.	Отключите наушники от iPod nano.Обновите версию встроенного программногообеспечения iPod nano.
	На дисплее появляется надпись “No File”. Нет сохраненных дорожек. Импортируйте дорожки впроигрыватель iPod.
	На дисплее появляется надпись“Reset 01” — “Reset 07”.	Отключите адаптер от устройства и от проигрывателяiPod. Затем подключите его снова.
	На дисплее появляется надпись“Reset 08”.	Проверьте соединение между адаптером и этимустройством.
	После отсоединения от устройстваэлементы управления проигрывателяiPod не работают.	Перезапустите iPod.

Отсоединение панели управления Подключение|панели управления

Не прикасайтесь к разъемам.

При частом отсоединении разъемы загрязняются. Чтобы снизить уровень загрязнения, периодически проводите очистку разъемов с помощью ватных валиков или ткани, смоченных спиртом, соблюдая при этом меры предосторожности во избежание повреждения разъемов.

Конденсация влаги

Влага может конденсироваться на линзе внутри устройства в следующих случаях:

• После включения автомобильного обогревателя.
• При повышении влажности внутри автомобиля. Это может привести к неисправной работе устройства. В этом случае извлеките диск и оставьте приемник включенным на несколько часов, чтобы испарилась влага.

Как обращаться с дисками

При извлечении диска из футляра, нажмите на центральный держатель футляра и снимите диск, удерживая его за края.

Центральный держатель

- Всегда удерживайте диск за края. Не прикасайтесь к поверхности, на которой находится запись.

Чтобы поместить диск в футляр, аккуратно установите диск на центральный держатель (стороной с изображением вверх).

- После прослушивания обязательно помещайте диски в футляры.

• Microsoft и Windows Media являются либо зарегистрированными торговыми марками или торговыми марками корпорации Microsoft в США и/или других странах.
• Текстовый товарный знак Bluetooth и соответствующие логотипы являются собственностью компании Bluetooth SIG, Inc. и используются компанией Victor Company of Japan, Limited (JVC) по соответствующей лицензии. Прочие товарные знаки и торговые марки являются собственностью соответствующих владельцев.
• iPod является торговой маркой Apple Inc., зарегистрированной в США и других странах.
• Microsoft и Windows Media являются либо зарегистрированными торговыми марками или торговыми марками корпорации Microsoft в США и/или других странах.
• Текстовый товарный знак Bluetooth и соответствующие логотипы являются собственностью компании Bluetooth SIG, Inc. и используются компанией Victor Company of Japan, Limited (JVC) по соответствующей лицензии. Прочие товарные знаки и торговые марки являются собственностью соответствующих владельцев.
• iPod является торговой маркой Apple Inc., зарегистрированной в США и других странах.

Хранение дисков в чистом виде

Воспроизведение грязного диска может быть некорректным. Если диск загрязнится, протрите его мягкой тканью по прямой линии от центра к краю.

- Не используйте растворители (например, обычное средство для чистки кассет, распыляемые средства, разбавитель, бензин и т.д.) для чистки дисков.

Прослушивание новых дисков

Вблизи внутреннего и внешнего краев новых дисков иногда бывают грубые выступы. Такой диск не может быть загружен в приемник.

Чтобы удалить такие пятна, потрите их карандашом или шариковой ручкой и т.д.

Не используйте следующие диски:

Один компакт-диск (диаметром 8 см)

Наклейка и остаток наклейки

Необычная форма

Изогнувшийся диск

Диск с наклеиваемой этикеткой

Технические характеристики

БЛОК УСИЛИТЕЛЕЙ ЗВУКА	Максимальнаявыходнаямощность:	Передние/Задние: 50 Вт на каждый канал
	Длительнаявыходная мощность(RMS):	Передние/Задние: 19 Вт на канал в при	4 Ω, от 40 Гц до20 000 Гц и не более чем 0,8% общегогармонического искажения
	Импеданс нагрузки: 4 Ω (допустимо от 4 Ω до 8 Ω)
	Диапазон настройкitemбра:	Низкие частоты: ±12 дБ (60 Гц, 80 Гц, 100 Гц, 200 Гц)
		Средний диапазон частот ±12 дБ (500 Гц, 1,0 кГц, 1,5 кГц, 2,5 кГц)
		Верхние частоты: ±12 дБ (10,0 кГц, 12,5 кГц, 15,0 кГц, 17,5 кГц)
	Частотная характеристика: от 40 Гц до 20 000 Гц
	Отношение сигнал/помеха: 70 дБ
	Уровень выходногоаудиосигнала:	Уровень линейного выхода/полноесопротивление:	нагрузка 2,5 В/20 кΩ (полная шкала)
		Импеданс выходного сигнала: 1 кΩ
		Уровень выхода низкочастотногодинамика/полное сопротивление:	нагрузка 2,5 В/20 кΩ (полная шкала)
	Другие терминалы: Разъем устройства автоматической смены компакт-дисков, Дополнительныйвходной разъем AUX, входной разъем USB, вход Aerial

БЛОК РАДИОПРИЕМНИКА	Диапазон частот: FM1	FM2: от 87,5 МГц до 108,0 МГц
		FM3: от 65,00 МГц до 74,00 МГц
		AM: CB: от 522 кГц до 1 620 кГц	ДВ: от 144 кГц до 279 кГц
	Радиоприемник в диапазоне FM:	Полезная чувствительность: 11,3 dBf (1)	0 μВ/75 Ω
		50 дБ пороговая чувствительность:	16,3 dBf (1,8 μВ/75 Ω)
		Альтернативная отстройка (400 кГц): 65	дБ
		Частотная характеристика:	от 40 Гц до 15 000 Гц
		Разделение стереоканалов:	30 дБ
	Радиоприемник в диапазоне CB:	Чувствительность/Избирательность:	20 μВ/35 дБ
	Радиоприемник в диапазоне ДВ:	Чувствительность:	50 μВ
БЛОК ПРОИГРЫВАТЕЛЯ КОМПАКТ-ДИСКОВ	Тип: проигрыватель компакт-дисков
	Система обнаружение сигнала: бесконтакт	тное оптическое считывание(полупроводниковый лазер)
	Число каналов: 2 канала (стерео)
	Частотная характеристика: от 5 Гц до 20 000 Гц
	Динамический диапазон: 96 дБ
	Отношение сигнал/помеха: 98 дБ
	Коэффициент детонации: в пределах допусков		измерительной аппаратуры
	Формат декодирования MP3: (MPEG1/2 Audio Layer 3)	Макс. скорость передачи битов:	320 кбит/с
	Формат декодирования WMA (Windows Media® Audio):	Макс. скорость передачи битов:	320 кбит/с

БЛОК USB	Стандартный USB: USB 1.1, USB 2.0
	Скорость передачи данных (полная): Высокая скорость: максимум 12		Мбит/с
			Низкая скорость: максимум 1,5 Мбит/с
	Совместимое устройство: Запоминающее устройство		большой емкости
	Совместимая файловая система: FAT 32/16/12
	Формат воспроизводимого звука: MP3/WMA/WAV
	Максимальный ток: 500 мА/5 В

ОБЩИЕ ТРЕБОВАНИЯ	Электрическое питание: Рабочее напряжение: постоянное напряжение 14,4 В(допустимо от 11 В до 16 В)
	Система заземления:		отрицательное заземление
	Допустимая рабочая температура:		от 0°C до +40°C
	Габариты, мм (Ш × В × Г)	Монтажный размер(прибл.):	182 мм × 52 мм × 160 мм
		Размер панели (прибл.):	188 мм × 58 мм × 12 мм
	Масса (прибл.):		1,4 кг (без дополнительныхпринадлежностей)

Конструкция и технические требования могут быть изменены без уведомления.

ВАЖЛИВО ДЛЯ ЛАЗЕРНИХ ПРИСТРОЇВ

– Частота дискретизації: 48 кГц, 44,1 кГц, 32 кГц (для MPEG-1) 24 кГц, 22,05 кГц, 16 кГц (для MPEG-2)

WMA:

Bluetooth-пристроями

- Connection Error:

Малий компакт-диск (8 см)

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше устройство

Для получения информации о перезагрузке Вашего устройства обратитесь на соответствующую страницу

Повторно налаштуйте систему
