РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-CMD2000 HYUNDAI

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безопасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить настоящее руководство перед подключением, регулировкой и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.

Содержание 25

Перед началом эксплуатации ..... 27

Меры предосторожности 27

Установка/Подключение 29

Установка 29

Общая информация 29

Установка 29

Подключение парковочного провода - 31

Подключение провода к фонарю за-

днего хода 31

Подключение разъема для проводно-

го управления магнитолой 31

Подключение 32

Схема электрических соединений .... 32

Использование разъема ISO 32

Управление устройством 34

Передняя панель 34

Внутренняя панель 34

Пульт дистанционного управления ..... 35

Замена батарей в ПДУ 35

Сенсорный дисплей 34

Пассивная ТВ-антенна 36

Основные операции 37

Включение/выключение питания ..... 37

Заглушение звука 37

Регулирование громкости 37

Выбор режима работы 37

Угол наклона передней панели 37

Затемнение дисплея 37

Проводной пульт управления на

рулевом колесе 37

Настройка системы 37

Вход AUX 38

Операции с радио 39

Меню режима Радио 39

Выбор диапазона 39

Автоматический/ручной поиск 39

Сохранение и вызов станций ..... 39

Сервис RDS 39

Функция AF (альтернативные часто-

ТЫ) 39

Функция ТА (программы о дорожном

движении) 39

TA Seek/TA Alarm 40

Функция ТА VOL 40

Функция RETUNE 40

Функция REG 40

Функция EON 40

Операции с ТВ-тюнером 40

Режим ТВ-тюнера 40

Автоматическая настройка 40

Ручная настройка 40

Автоматический поиск и сохранение

станций 40

Выбор телеканала 41

Выбор формата ТВ 41

Операции с дисками/USB/SD/MMC ..... 41

Загрузка диска 41

Извлечение диска 41

Управление с помощью сенсорного

дисплея 41

Воспроизведение 41

Временная остановка воспроизведе-

НИЯ 41

Полная остановка воспроизведения ... 42

Выбор трека 42

Обзорное воспроизведение 42

Случайное воспроизведение 42

Повтор 42

Повтор фрагмента 42

PBC - Управление воспроизведением 42

Функция GOTO 42

Программирование 43

Выбор аудио 43

Содержание

Выбор субтитров 43

Выбор раздела/главы 43

Выбор угла просмотра эпизода ..... 43

Масштабирование 43

Меню управления для DVD 43

Меню управления для Video-CD ..... 43

Меню управления для CD 44

Меню управления для MP3/MP4/дис-

ков с изображениями 44

Операции с USB/картой памяти ..... 44

Настройка DVD 45

Система 45

Язык 46

Аудио.... 46

Видео 46

Общая информация 47

Обращение с компакт-дисками 47

Чистка дисков 47

Чистка корпуса устройства 47

Комплект поставки 47

Руководство по устранению

неисправностей 48

Технические характеристики 49

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Меры предосторожности

• Внимательно изучите данное руководство, чтобы ознакомиться с устройством.
• Держите данное руководство под рукой в качестве справочника по правилам эксплуатации и мерам предосторожности. Не допускайте к использованию устройства посторонних лиц, не ознакомившихся и не усвоивших данные инструкции по эксплуатации.

Данное устройство оснащено лазерным диодом класса выше 1. Лазерные лучи, исходящие из блока оптической головки считывания информации с компакт-диска, опасны для глаз. В целях обеспечения полной безопасности не снимайте какие-либо крышки и не пытайтесь проникнуть внутрь устройства. Ремонт должен выполняться только квалифицированным специалистом.

- Не допускайте попадания жидкости на устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости или пыли в устройство может стать причиной его выхода из строя, перегрева и появления дыма. Оберегайте устройство от воздействия влаги.

- Убедитесь, что внутрь устройства не попали посторонние предметы. Они могут

вызвать сбои в работе или стать причиной возгорания или поражения лазерным лучом.

- Началом эксплуатации устройства считается момент его установки в автомобиль. Перед началом использования устройства в зимний период рекомендуется прогреть салон автомобиля в течение 20 минут или до достижения эксплуатационного диапазона температуры устройства.

- Использование устройства при температуре, выходящей за рамки эксплуатационного диапазона температур, значительно снижает ресурс работы экрана и других компонентов устройства и может привести к выходу устройства из строя.

- При установке и подключении устройства отключите отрицательную клемму аккумулятора автомобиля.

- Устройство разработано таким образом, чтобы отрицательный вывод аккумулятора был подключен к корпусу транспортного средства. Пожалуйста, убедитесь в этом перед установкой.

- При замене предохранителя, убедитесь, что вы устанавливаете предохранитель с тем же номиналом. Используя предохранитель с повышенным значением тока, можно причинить значительные повреждения устройству.

- Не позволяйте проводам динамиков

соприкасаться друг с другом или с корпусом автомобиля после включения устройства. В противном случае усилитель может быть перегружен или выйти из строя.

• Убедитесь, что источник питания и антенна отключены, если Вы не будете пользоваться устройством в течение длительного времени или во время грозы.
• Убедитесь, что источник питания отключен, если обнаружена неправильная работа устройства, устройство издает нехарактерные звуки, запах, выделяет дым или внутрь его попала жидкость. В этих случаях необходим квалифицированный технический осмотр устройства.
• Не устанавливайте уровень громкости, заглушающий внешние звуки дорожной обстановки и сигналы специального авто-транспорта.
• При неполадках в работе устройства свяжитесь с торговым представителем или с ближайшим сервисным пунктом.

Установка

Общая информация

• Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все соединения выполнены верно, а устройство и система работают правильно.

- Для обеспечения правильной установки устройства используйте только те детали, которые входят в комплект. Использование других приспособлений может привести к появлению сбоев в его работе.

- Если для установки устройства необходимо сверлить отверстия в кузове автомобиля или вносить какие-либо другие изменения в его конструкцию, проконсультируйтесь с продавцом.

- Устанавливайте устройство там, где оно не будет закрывать водителю обзор и отвлекать от дорожной обстановки и не сможет нанести травм пассажирам в случае внезапной остановки автомобиля, например, при экстренном торможении.

- Если при установке устройства угол относительно горизонтальной плоскости превышает 35°, рабочие характеристики проигрывателя могут быть не оптимальны.

- Никогда не устанавливайте устройство в таких местах, где оно будет подвергаться воздействию высокой температуры, например, в местах попадания прямых солнечных лучей, в местах выхода горячего воздуха от отопителя автомобиля, в местах, где очень грязно или пыльно, или там, где устройство будет подвергаться сильной вибрации.

Установка

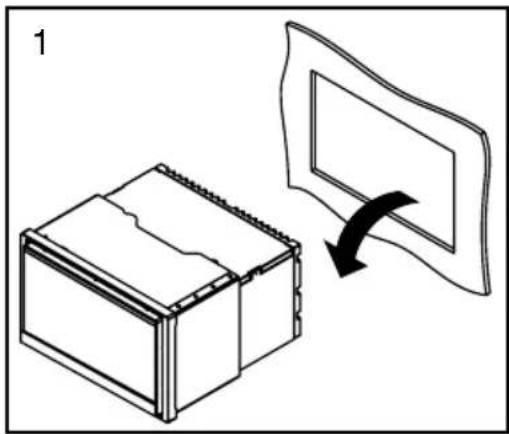

1. Извлеките старую автомагнитолу из приборной панели автомобиля.

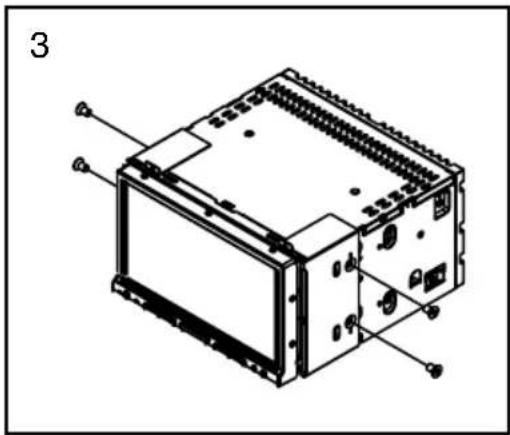

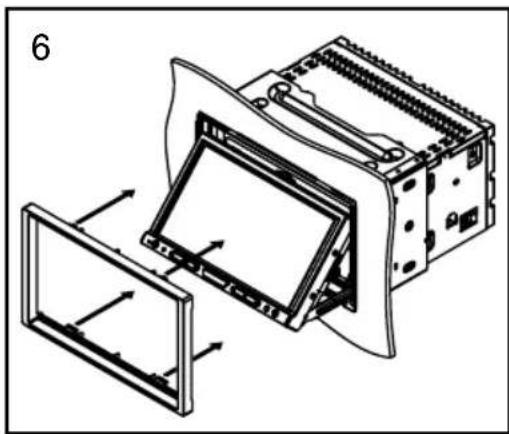

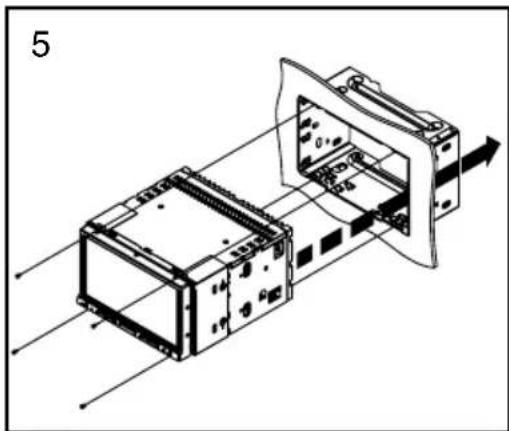

1. Отверните четыре крепежных винта, затем вставьте монтажный кожух в приборную панель. Для прочной фиксации кожуха отогните металлические зубцы.

Установка/Подключение

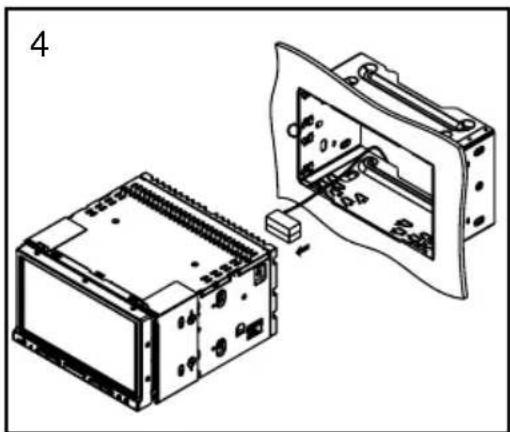

1. При помощи винтов (M5x6 мм), входящих в комплект, прикрепите к ресиверу кронштейны (2 шт).

1. Выполните необходимые электрические соединения:

• При необходимости подсоедините парковочный провод к контакту ручного тормоза.

• Подсоедините провод заднего хода к датчику включения задней скорости или к контакту фонаря заднего хода. При необходимости подключите Вашу камеру заднего вида к соответствующему разъему данного устройства с помощью видеокабеля (не входит в комплект).

• Перед установкой устройства в монтажный кожух убедитесь в корректном функционировании устройства.

При необходимости используйте для установки устройства болт и резиновую заглушку.

1. Закрепите ресивер в приборной панели с помощью винтов (M2.6x5 мм). Включите питание устройства, откройте переднюю панель, затем установите декоративную рамку. Если Вы не можете выполнить установку устройства самостоятельно, обратитесь к квалифицированным специалистам.

Подключение парковочного провода

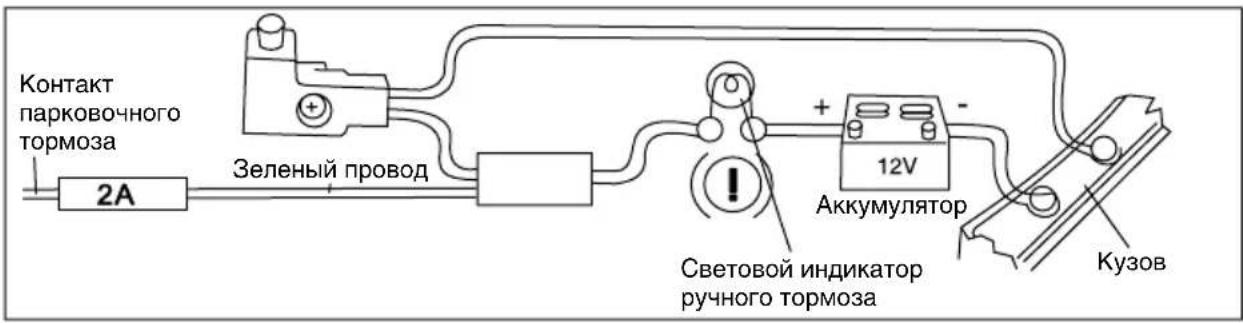

Контакт парковочного тормоза 2A Зеленый провод 12V Световой индикатор ручного тормоза Аккумулятор Кузов

Если парковочный провод подсоединен к ручному тормозу, наличие видеоизображения на дисплее будет зависеть от движения автомобиля, настроек системы и подключенных источников видео. При движении автомобиля вперед при воспроизведении видеодиска на дисплее отобразится предупредительная надпись "WARNING!! Engage Parking Brake to View Video" ("ВНИМАНИЕ! Для просмотра видео активируйте парковочный тормоз"), картинка будет отсутствовать; это позволит водителю не отвлекаться от управления автомобилем.

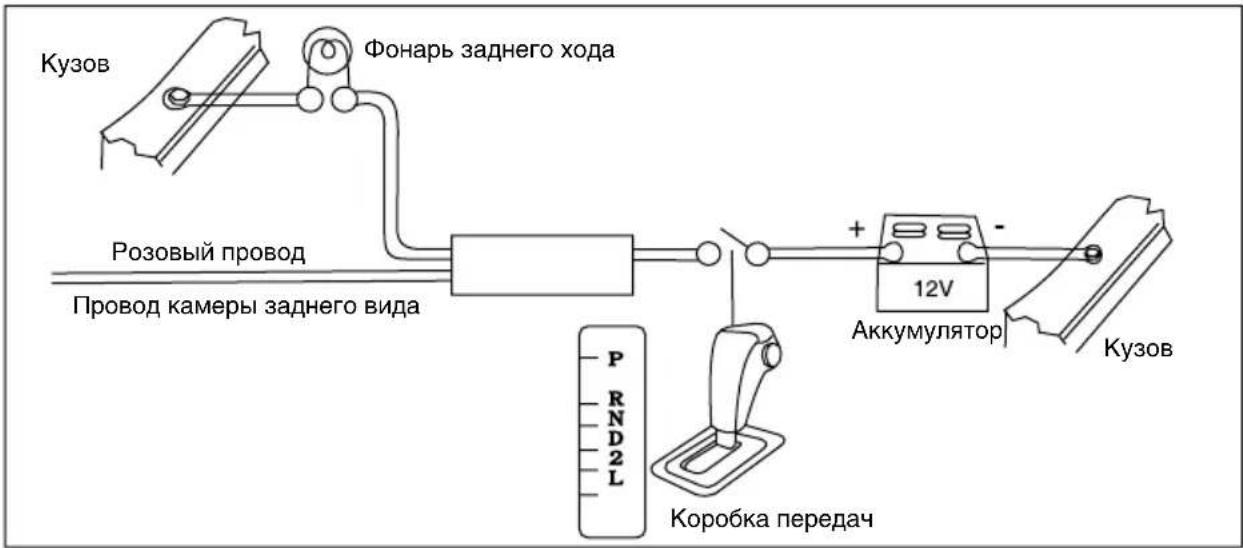

Подключение провода фонаря заднего хода (для работы камеры заднего вида)

Кузов Фонарь заднего хода Розовый провод Провод камеры заднего вида + 12V Аккумулятор Кузов Коробка передач P R N D 2 L

Если подключена камера заднего вида, при движении автомобиля задним ходом устройство автоматически переключится в режим камеры заднего вида. При окончании движения задним ходом устройство вернется в исходный режим.

Подключение разъема для проводного управления магнитолой

SWC кноп.А кноп.В заземл кноп.А (к кабелю упр-я руля) кноп.В (standby) Заземл

Подключение

Схема электрических соединений

Вход ТВ-антенны Вход радиоантенны ISO-конектор Предохранитель 15А B A 1 3 5 7 2 4 6 8 1 3 5 7 2 4 6 8 SWC (разъем для проводного управления устройством) Вход AUX 1 - прав.(красный) Вход AUX 1 - лев.(белый) Фронт. аудиовыход - прав.(красн) Фронт. аудиовыход - лев.(белый) Тыл. аудиовыход - прав.(красн) Тыл. аудиовыход - лев.(белый) Сабвуфер (коричневый) USB-порт Видеовход (желтый) Вход камеры задн. вида (желтый) Видеовыход 2 (желтый) Видеовыход 1 (желтый) Парковочный провод (зеленый) Провод заднего хода (розовый)

• Независимо от размера динамиков, следует использовать динамики с сопротивлением 4 Ом.
• Не допускайте короткого замыкания проводов динамиков на корпус головного устройства или автомобиля.

Использование разъема ISO

1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано на рисунке.
2. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением, неправильное подключение может привести к повреждениям изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру питания батареи в соответствии с приведенной таблицей.

Номер	Функция
	Разъем А Разъем В
1 - Тып. прав. динамик (+) - Фиолетовый
2 - Тып. прав. динамик (-) - Фиолет./Черный
3 - Фронт прав. динамик (+) - Серый
4 Питание +12В/Желтый Фронт прав. динамик (-) - Серый/Черный
5 Питание антенны/усилит. - Синий Фронт лев. динамик (+) - Белый
6 - Фронт. лев. динамик (-) - Белый/Черный
7 Зажигание/Красный Тыл. лев. динамик (+) - Зеленый
8 Заземление/Черный Тыл. лев. динамик (-) - Зеленый/Черный

Провод питания антенны предназна-

чен для подачи питания на антенну и для удаленного управления дополнительным усилителем.

Элементы управления

Передняя панель

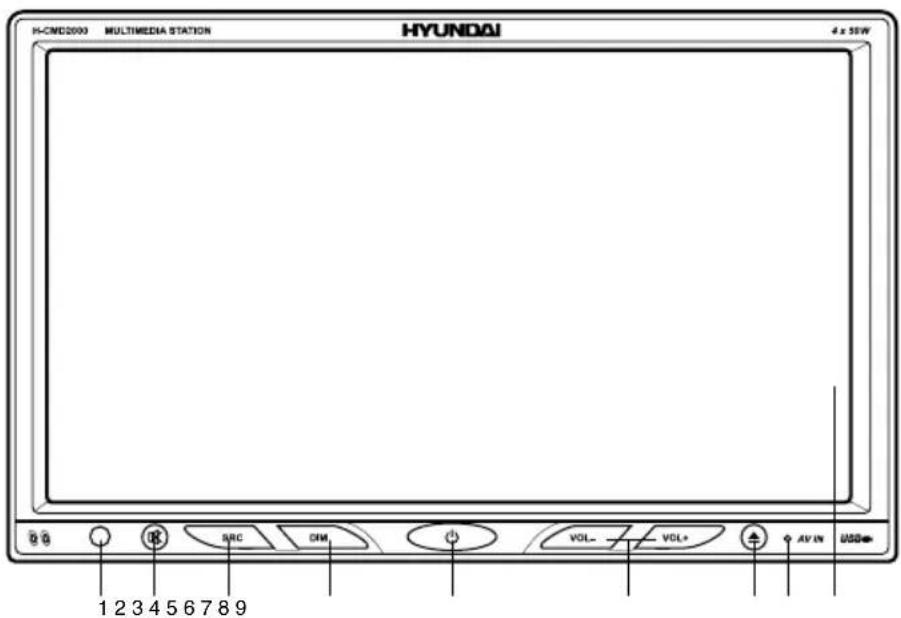

1. ИК-сенсор
2. Кнопка MUTE
3. Кнопка SRC
4. Кнопка DIM
5. Кнопка POWER
6. Кнопки VOL+/VOL-
7. Кнопка OPEN/CLOSE
8. Кнопка (отверстие) RESET
9. TFT-дисплей

Не показано

на рисунке:

A/V-вход (с правой стороны)

H-CMD2000 MULTIMEDIA STATION HYUNDAI 4 x 50W 123456789 VOL- VOL+ AV IN USD

Внутренняя панель

1. Слот для карты памяти
2. Слот для дисков
3. Индикатор состояния панели
4. Кнопка ЕJECT

1 2 3 4

При нажатии кнопки RESET все

выполненные установки будут удалены из памяти устройства.

Индикатор состояния панели загорается, когда панель опущена.

Пульт дистанционного управления

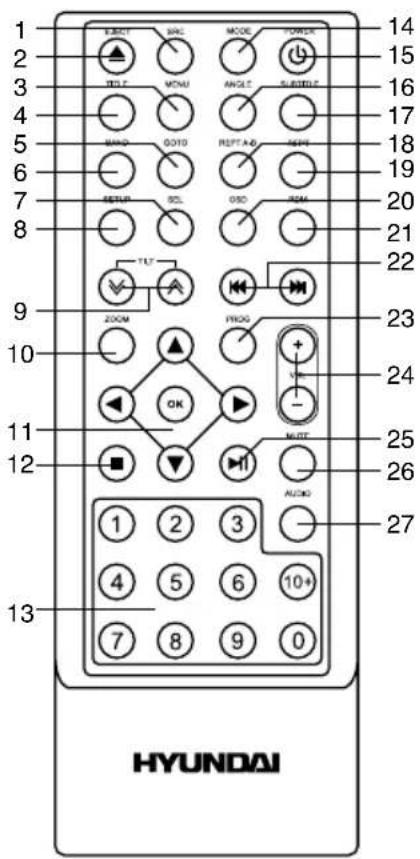

1 2 3 4 5 6 7 8 9 10 11 12 13 LEFT BAL MODE TOROS 14 15 16 17 18 19 20 21 22 23 24 25 26 27 HYUNDAI

1. Кнопка SRC
2. Кнопка ЕJECT
3. Кнопка MENU
4. Кнопка TITLE
5. Кнопка GOTO
6. Кнопка BAND
7. Кнопка SEL
8. Кнопка SETUP
9. Кнопки TILT ВВЕРХ/ВНИЗ
10. Кнопка ZOOM
11. Кнопка ОК/Кнопки курсора (◀/▶) ▲ ▼
12. Кнопка ■
13. Кнопки с цифрами
14. Кнопка MODE
15. Кнопка POWER

16. Кнопка ANGLE

17. Кнопка SUBTITLE

18. Кнопка REPT А-В
19. Кнопка REPT
20. Кнопка OSD
21. Кнопка RDM
22. Кнопки
23. Кнопка PROG
24. Кнопки VOL+/-
25. Кнопка ▶II
26. Кнопка MUTE
27. Кнопка AUDIO

Замена батарей в ПДУ

Если радиус действия ПДУ сократился или не работают некоторые кнопки, замените элемент питания ПДУ. При замене убедитесь в правильном соблюдении полярности.

1. Откройте заднюю крышку ПДУ.

2. Вставьте батарейку- "таблетку" плюсом (+) вверх.

3. Закройте крышку.

• Держите батарейки вне досягае- мости для детей. Если ребенок проглотил батарейку, немедленно обратитесь к врачу.

• Не перезаряжайте, не разбирайте и не нагревайте батарейки.
• Не позволяйте батарейкам соприкасаться с другими металлическими объектами.
• ПДУ работает на расстоянии 3-5 метров и под углом 30^ от ИК-сенсора.

Внутрисалонная автомобильная пассивная ТВ-антенна для мультимедийного DVD-ресивера H-CMD2000

Установка

Рекомендуется доверить установку антенны специалистам.

Антенну следует крепить на заднее стекло автомобиля. Оптимальным для установки расстоянием от кромки стекла до антенны считается не менее 5 см. Перед установкой антенны определите место ее фиксации в автомобиле, обеспечивающее наилучший прием.

Обезжирьте поверхность, к которой Вы хотите прикрепить антенну. Отделите защитные подложки от элементов (A) и (B).

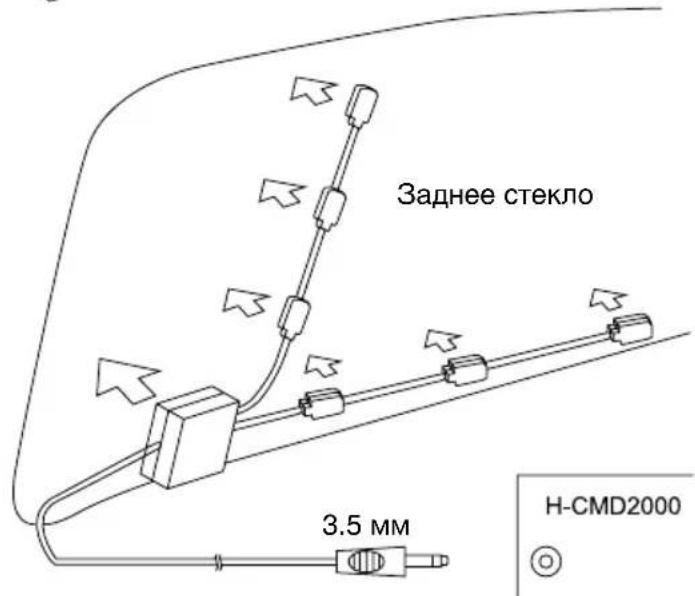

Заднее стекло 3.5 MM H-CMD2000

Закрепите антенну на поверхности стекла. Подсоедините штекер антенны к соответствующему разъему DVD-ресивера.

Технические характеристики

Диапазон принимаемых МВ: 48.5 – 223 мГц

ТВ-частот ДМВ: 470 – 870 мГц

Коэффициент усиления 3 дБ

Выходное сопротивление 75 Ом

Рабочая температура -40 ^ C \~ +85 ^ C

Температура хранения -40 °C \~ +90°C

Основные операции

Сенсорный дисплей

Данное устройство оснащено сенсорным дисплеем, позволяющим выполнять многие операции путем прикосновения к сенсорным кнопкам дисплея.

Включение/выключение питания

Нажмите кнопку POWER, чтобы включить устройство. После включения устройство будет находиться в том режиме, в котором оно было выключено последний раз. Для отключения питания устройства нажмите кнопку POWER.

Заглушение звука

Нажмите кнопку MUTE, чтобы приглушить звук. Нажмите кнопку еще раз, чтобы возобновить воспроизведение звука. При приглушении звука на дисплее отобразится надпись MUTE.

Регулирование громкости

Нажимайте кнопки VOL+/-, чтобы увеличить или уменьшить уровень громкости звука. Уровень громкости изменяется в пределах от 0 до 39.

Выбор режима работы

Способ 1: Нажимайте кнопку SRC на панели или на ПДУ для выбора нужного режима работы устройства.

Способ 2: Откройте Меню источников сигнала SOURCE путем нажатия на левый верхний угол сенсорного дисплея или с помощью кнопки MODE на ПДУ, затем нажмите сенсорную кнопку соответствующего режима работы или выберите ее с помощью кнопок курсора и подтвердите выбор нажатием кнопки OK на ПДУ.

- Некоторые режимы работы не могут быть выбраны, если в устройство не загружен соответствующий носитель.

- После выбора режима работы подо-

ждите несколько секунд, пока соответствующий режим не активируется. После этого можно выполнять дальнейшие операции.

Угол наклона передней панели

Нажимайте кнопки TILT ВВЕРХ/ВНИЗ на ПДУ, чтобы отрегулировать угол наклона передней панели. Нажмите и удерживайте кнопку OPEN/CLOSE на передней панели для входа в меню управления панелью. В данном меню с помощью сенсорных кнопок Вы можете открыть или закрыть панель, отрегулировать угол ее наклона или извлечь диск из слота.

Затемнение дисплея

Для затемнения дисплея нажмите кнопку DIM на передней панели. Нажмите кнопку еще раз для отмены затемнения.

Проводной пульт управления на рулевом колесе

Меню источников сигнала SOURCE => Меню настроек SET => SWC

1. В меню SWC с помощью кнопок ◀▶ выберите функцию, затем нажмите кнопку на пульте рулевого колеса (если Ваш автомобиль оснащен такой возможностью) так, чтобы выбранная функция оказалась подсвеченной на дисплее. Теперь данная функция назначена для выбранной кнопки пульта рулевого колеса.
2. Повторите шаг 1, чтобы назначить функции для всех кнопок пульта рулевого колеса.
3. После выхода из Меню настроек вы можете управлять данным устройством с помощью кнопок пульта рулевого колеса.
4. Если Вам нужно изменить настройки кнопок пульта рулевого колеса, выполните действия, описанные в шаге 1. При этом настройки всех остальных кнопок пульта рулевого колеса будут отменены, и их потребуется установить заново.

Настройка системы

Параметры звука и изображения

Нажмите кнопку SEL на дисплее или на ПДУ для входа в меню настройки звука и изображения. В этом меню Вы можете настроить аудио/видео параметры, нажимая непосредственно на них на дисплее или выбирая их с помощью кнопок курсора на ПДУ:

• Звук: эквалайзер (Flat - Pop - Rock - Clas. - OFF (выкл))/BAS (низкие частоты)/TRE (высокие частоты)/BAL (баланс между левым и правым каналами)/FAD (баланс между задним и передним динамиками).
• Изображение: BRI (яркость)/CON (контрастность)/COL (цветность)/DIM (затемнение).

Функции системы

Меню источников сигнала SOURCE => Меню настроек SET => Меню функций (SET)

Для перехода к предыдущей или следующей странице параметров нажмите на сенсорную кнопку ВВЕРХ/ВНИЗ. Нажмите на сенсорную кнопку настройки для регулировки выбранного параметра.

1. Переход к Меню источников сигнала
2. Кнопки ВВЕРХ/ВНИЗ

3. Кнопка настройки

4. LOUD ON/OFF (тонокомпенсация):
   включите или отключите тонокомпенсацию.

5. BEEP ON/OFF: включите или отключите звуковое сопровождение нажатия кнопок.

6. 12/24 HOURS: установите 12- или 24-часовой режим отображения часов.
   • ⏻/AM/PM: Установите часы (курсор влево) и минуты (курсор вправо) текущего времени.

7. VOL LAST/ADJUST (последняя громкость/громкость по выбору): “Последняя громкость” это уровень громкости звука, действительный при включении устройства. Выберите VOL ADJUST (громкость по выбору) и в следующем параметре установите уровень громкости, активный по умолчанию при включении устройства.

8. A VOL: если в предыдущем параметре выбрано VOL ADJUST (громкость по выбору), установите громкость при включении.
9. MIRROR ON/OFF (зеркальное отображение): Включите или выключите функцию зеркального отображения сигнала камеры заднего вида.
10. PARKING ON/OFF (парковка): При воспроизведении видео во время движения автомобиля вперед на дисплее отображается предупредительная надпись, а видеоизображение отсутствует. Вы можете отключить или включить эту функцию.
11. SUBW ON/OFF (сабвуфер): Включите или выключите сабвуфер. Вы можете выбрать значение 80, 120 или 160 Гц для фильтра НЧ сабвуфера.
12. SUB VOL (громкость сабвуфера): Вы можете установить громкость сабвуфера, если он включен.

Вход AUX

Разъем AUX предназначен для подключения внешнего аудио и видео устройства с целью усиления звука. В случае правильного подключения аудиосигнал от внешнего источника будет транслироваться через акустику головного устройства. Это дает возможность регулировать громкость и качество звучания. Например, Вы можете подключить MP3-проигрыватель для прослушивания записей через акустику автомобиля.

Операции с радио

Меню режима Радио

1 SRC P5 103.6 2 ST LOUD P1 RADIO 1 TP PTY P2 RADIO 1 P3 RADIO 1 P4 RADIO A P5 RADIO B P6 RADIO C 3 SEL PS AS BAND 4 5 6

Нажмите на сенсорную кнопку для выполнения операции:

1. Переход к меню источников сигнала.
2. Нажмите для автоматического поиска станции. Нажмите и удерживайте для поиска частоты вручную.
3. Меню параметров звука и изображения
4. Нажмите и удерживайте для сканирования сохраненных станций.
5. Выбор предыдущей/следующей сохраненной станции.
6. Автоматический поиск и сохранение станций.
7. Выбор диапазона (FM1-FM2-FM3-FM-MW1-MW2).
8. Выбор сохраненной станции (1-6).

Выбор диапазона

В режиме радио нажимайте кнопку BAND на ПДУ для выбора нужного диапазона (FM1-FM2-FM3-FM-MW1-MW2). В каждом диапазоне Вы можете сохранить до 6 радиостанций.

Автоматический/ручной поиск

После выбора диапазона нажмите кнопку или на ПДУ для запуска автоматического поиска станции с уверенным приемом сигнала. Нажмите и удерживайте одну из этих кнопок для активации ручного поиска нужной частоты.

Сохранение и вызов станций

После того, как нужная станция будет найдена, нажмите и удерживайте кнопку с цифрой (1-6) на ПДУ, чтобы сохранить станцию под соответствующим номером. Для вызова сохраненной станции нажмите соответствующую кнопку с цифрой на ПДУ. Для перехода к предыдущей или следующей сохраненной станции используйте кнопки курсора ▲/▼на ПДУ.

Сервис RDS

Сервис RDS (Система радио данных) доступен не во всех регионах. Имейте в виду, что если услуга RDS недоступна в Вашем регионе, то данная функция не будет работать.

Функция AF (альтернативные частоты)

При слабом сигнале функция альтернативных частот позволяет приемнику настраиваться на другие станции с тем же идентификационным кодом, что и текущая станция, но с более сильным сигналом. При этом вместо частоты на дисплее появится название станции.

Меню источников сигнала SOURCE => Меню настроек SET => Настройки RDS => AF ON/OFF (ВКЛ/ВЫКЛ).

Индикатор AF на дисплее активен, если идет прием данных RDS. Если в Вашем регионе услуги RDS недоступны, отключите режим AF.

Функция ТА (программы о дорожном движении)

ТР: программа приема информации о дорожном движении – транслируются радиостанции, передающие информацию о дорожном движении.

ТА: поиск программ о дорожном движении – показывает информацию о дорожном движении.

Меню источников сигнала SOURCE =>

Меню настроек SET => Настройки RDS => TA ON/OFF (ВКЛ/ВЫКЛ).

Когда режим ТА активирован, на дисплее будет мигать индикатор ТА. При получении информации о дорожном движении индикатор ТА будет отображаться статично. Устройство временно перейдет в режим радио (если оно находилось в другом режиме) и начнет вещание информации о дорожном движении при заданном уровне громкости ТА. По окончании трансляции дорожной информации устройство вернется к предыдущему режиму и уровню громкости.

TA Seek/TA Alarm

Меню источников сигнала SOURCE => Меню настроек SET => Настройки RDS => TA SEEK/ALARM.

В режиме TA SEEK устройство будет искать станции, передающие информацию о дорожном движении; в режиме TA ALARM поиск не идет, но когда произойдет чрезвычайная ситуация на дороге, устройство активирует систему передачи такой информации.

Функция TA VOL

Меню источников сигнала SOURCE => Меню настроек SET => Настройки RDS => TA VOL. Установите уровень громкости по умолчнанию для сообщений о дорожном движении.

Функция RETUNE

Меню источников сигнала SOURCE => Меню настроек SET => Настройки RDS => RETUNE L/S.

Retune-S или Retune-L – это выбор временного интервала повторного поиска в режиме TA Seek. Retune S: короткий, интервал поиска в режиме TA Seek, равный 45 секундам. Retune L: длинный, интервал поиска в режиме TA Seek, равный 180 секундам.

Режим Retune для режима TA активен только для TA Seek.

Функция REG

Меню источников сигнала SOURCE => Меню настроек SET => Настройки RDS => REG ON/OFF (ВКЛ/ВЫКЛ).

REG ON (вкл): во время поиска AF и TA передач приемник будет настраиваться на те станции, PI-код которых совпадает с кодом текущей станции.

REG OFF (выкл): PI-код будет игнорироваться и будет возможен прием региональных станций.

Функция EON (Enhanced Other Networks)

Режим EON обеспечивает автоматическое переключение на прием информации для водителей транспортных средств, если эта информация передается радиостанциями той же сети.

Операции с ТВ-тюнером

Режим ТВ-тюнера

Нажимайте кнопку SRC для выбора ТВ-тюнера или выберите опцию TV в сенсорном Меню источников сигнала SOURCE.

Автоматическая настройка

Нажмите кнопку или на ПДУ или нажмите на левую или правую сторону сенсорного экрана посередине, начнется автоматический поиск каналов.

Ручная настройка

Нажмите и удерживайте кнопку или на ПДУ или нажимайте дольше 2 секунд на левую или правую сторону сенсорного экрана посередине для пошаговой подстройки частоты вверх или вниз по диапазону.

Автоматический поиск и сохранение станций

Меню источников сигнала SOURCE => Меню настроек SET => Настройки TV. Вы- берите в меню режима ТВ опцию AMS ON для автоматического поиска и сохранения 18 каналов с наиболее сильным сигналом.

Поиск во всех доступных диапазонах займет много времени, поэтому устройство будет выполнять поиск по следующим поддиапазонам: VHF-L, VHF-H (OBЧ), UHF (УВЧ).

Выбор телеканала

Нажмите на верхнюю/нижнюю сторону сенсорного экрана посередине для перехода к следующему/предыдущему сохраненному телеканалу. Или с помощью кнопок с цифрами на ПДУ непосредственно введите номер нужного сохраненного канала.

Выбор формата ТВ

Меню источников сигнала SOURCE => Меню настроек SET => Настройки TV. Выберите формат TB.

Операции с дисками/USB/SD/MMC

Загрузка диска

Нажмите кнопку OPEN/CLOSE на передней панели, чтобы открыть панель. Вставьте диск в слот для дисков маркированной стороной вверх; устройство автоматически перейдет в режим воспроизведения диска.

• Перед загрузкой диска в устройство убедитесь, что в слоте отсутствует диск.

- Устройство может не воспроизводить некоторые диски в зависимости от способа, которым они были записаны. Диски с незакрытой сессией не воспроизводятся.

Извлечение диска

Способ 1: Нажмите кнопку OPEN/CLOSE на передней панели, чтобы открыть панель. Нажмите кнопку ЕJECT на внутренней панели.

Способ 2: Нажмите и удерживайте кнопку OPEN/CLOSE на панели для входа в меню управления панелью, затем нажмите сенсорную кнопку ЕJECT на дисплее.

Способ 3: Нажмите кнопку ЕJECT на ПДУ.

• После извлечения диска устройство автоматически перейдет в режим

карты памяти, если карта памяти загруже- на в устройство; если карта отсутствует, устройство перейдет в режим радио.

• Диск можно извлечь даже если устройство выключено. При этом после извлечения диска устройство останется выключенным.
• Если диск не будет извлечен из слота в течение 10 секунд после нажатия кнопки ЕJECT, он автоматически загрузится обратно в слот.

Управление с помощью сенсорного дисплея

Для дисков CD/VCD/DVD действуют следующие зоны сенсорного управления:

A

B

A - Переход к меню источников сигнала B - Отображения меню управления вос- роизведением

Воспроизведение

• После помещения диска в слот на дисплее отобразится надпись ЗАГРУЗКА. Для дисков МРЗ или смешанных дисков время загрузки может составлять до 1 минуты.
• Если при чтении диска будет допущена ошибка, на дисплее отобразится надпись ERROR.
• В зависимости от типа загруженного диска на дисплее будет отображаться соответствующий индикатор. Для запуска воспроизведения нажмите кнопку ▶II

Временная остановка

воспроизведения

Во время воспроизведения нажмите

кнопку, чтобы установить воспроизведение на паузу. Нажмите кнопку еще раз для продолжения воспроизведения.

Полная остановка воспроизведения

• Во время воспроизведения диска DVD, VCD, CD, MP3 нажмите кнопку ■на ПДУ один раз, чтобы остановить воспроизведение. При последующем нажатии кнопки ▶■ воспроизведение будет продолжено с того места, на котором оно было остановлено.
• Нажмите кнопку ■дважды. Воспроизведение будет остановлено без запоминания точки остановки, и при дальнейшем нажатии кнопки ▶воспроизведение начнется с начала диска (для DVD) или с начала трека (для VCD/CD).

Выбор трека

• Нажмите кнопку или для перехода к предыдущему или следующему треку.
• С помощью кнопок курсора на ПДУ введите номер нужного трека.

Нажимайте и удерживайте кнопки более 2 секунд для выбора скорости перемотки вперед или назад. Во время перемотки нажмите кнопку для возврата к нормальному воспроизведению. Во вермя перемотки звук будет отключен.

Обзорное воспроизведение

(только для CD/VCD дисков)

Во время воспроизведения нажмите сенсорную кнопку INT. На дисплее отобразится надпись INTRO. Будут последовательно воспроизводиться первые 15 секунд каждого трека. Нажмите эту кнопку еще раз для возврата к нормальному воспроизведению текущего трека.

Случайное воспроизведение

(только для CD/VCD/MP3 дисков)

Вы можете воспроизводить треки в случайном порядке. Во время воспроизве- дения нажмите кнопку RDM. На дисплее отобразится индикатор RDM. Нажмите эту кнопку еще раз для возврата к нормальному воспроизведению.

Повтор

Во время воспроизведения нажимайте кнопку REPT для выбора режима повторного воспроизведения в зависимости от диска:

• Для VCD/CD: Повтор текущего => Повтор всего => Выкл.
• Для DVD: Повтор [глава] => Повтор [раздел] => Выкл.
• Для диска с файлами: Повтор текущего => Повтор папки => Повтор всего => Выкл.

Если повтор не включен, то после окончания диска воспроизведение будет остановлено. Если далее не будет выполнено никаких операций, через 5 минут устройство перейдет в режим ожидания.

Повтор фрагмента

• Нажмите кнопку REPT А-В для выбора начальной точки фрагмента для повтора. На дисплее отобразится надпись ПОВТОР-А.
• Нажмите кнопку REPT A-B еще раз, чтобы выбрать конечную точку фрагмента. На дисплее отобразится надпись ПОВТОР А-В и начнется повтор выбранного фрагмента.
• Нажмите кнопку REPT A-B еще раз для отмены повтора выбранного фрагмента.

PBC - Управление

воспроизведением (только для VCD)

• При использовании диска с функцией РВС воспроизведение автоматически начнется с начала 1-го трека.
• Нажмите кнопку РВС для отображения меню, с помощью кнопок или кнопок с цифрами выберите нужный трек. Для возврата в меню нажмите кнопку. Для выхода из меню нажмите кнопку РВС.

Функция GOTO

Воспроизведение может быть начато не- посредственно с нужного трека/главы или

с конкретного момента времени. Нажмите кнопку GOTO на ПДУ, вверху дисплея отобразится номер трека/главы и время трека/главы. С помощью кнопок курсора и кнопок с цифрами введите нужный номер главы/трека или желаемое время начала воспроизведения. Нажмите кнопку ENTER; воспроизведение начнется с учетом введенных данных.

Программирование

• Нажмите кнопку PROG для входа в меню программирования. С помощью кнопок курсора и кнопок с цифрами введите номера треков, глав или разделов (в зависимости от типа диска).
• Нажмите кнопку ▶для запуска воспроизведения глав/треков/разделов в запrogramмированном порядке. Или переместите курсор на пункт "ВОСПР" и нажмите кнопку ENTER.
• Чтобы удалить запрограммированный список, установите курсор на пункт "СБРОС" и нажмите кнопку ENTER.
• Нажмите кнопку PROG, чтобы выйти из меню программирования.

Выбор аудио

При воспроизведении DVD-диска нажимайте кнопку AUDIO, чтобы выбрать язык воспроизведения аудио (если диск записан с несколькими языками аудио). При воспроизведении VCD-диска нажимайте кнопку AUDIO для выбора канала аудио (Левый => Правый => Стерео).

Выбор субтитров

Нажимайте кнопку SUB.T для выбора нужного языка субтитров, если используемый DVD-диск имеет субтитры на нескольких языках.

Выбор раздела/главы

Нажмите кнопку TITLE для отображения списка разделов или глав, затем с помощью кнопок курсора или кнопок с цифрами вы- берите нужный раздел или главу и нажмите кнопку ENTER для подтверждения выбора.

Выбор угла просмотра эпизода

Нажимайте кнопку ANGLE для выбора угла просмотра эпизода (если используемый DVD-диск поддерживает данную функцию).

Масштабирование

Нажимайте кнопку ZOOM для изменения масштаба изображения в следующем порядке: X2 => X3 => X4 => X1/2 => X1/3 => X1/4 => Выкл.

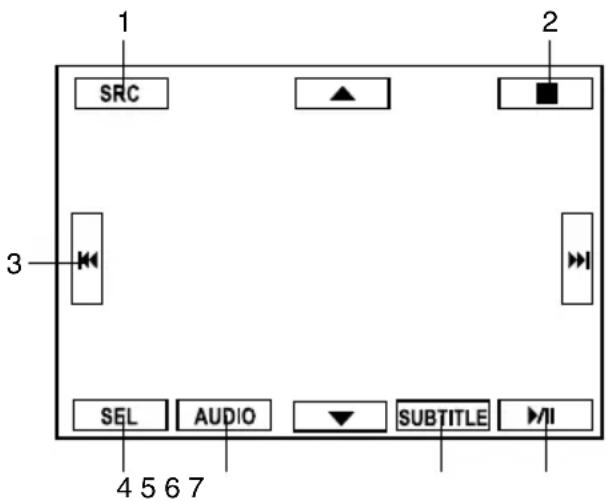

Меню управления для DVD

При воспроизведении нажмите на центр сенсорного экрана для отображения меню:

Нажмите на сенсорную кнопку для выполнения операции:

1. Переход к меню источников сигнала
2. Остановка
3. Выбор трека/перемотка
4. Меню параметров звука и изображения
5. Выбор аудио
6. Выбор субтитров
7. Воспроизведение/Пауза/Подтверждение

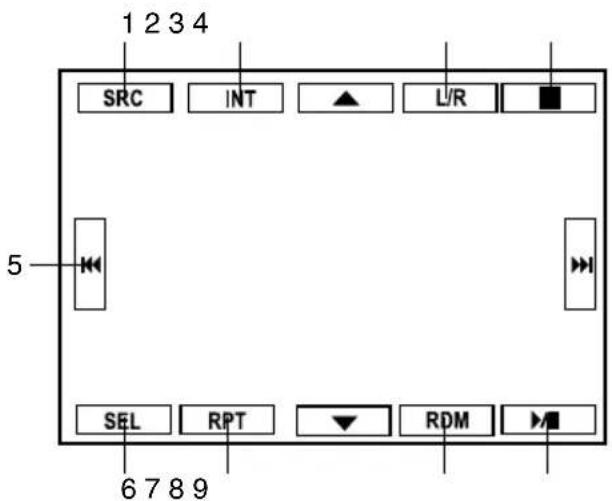

Меню управления для Video-CD

При воспроизведении нажмите на центр сенсорного экрана для отображения меню:

Нажмите на сенсорную кнопку для выполнения операции:

1. Переход к меню источников сигнала
2. Обзорное воспроизведение
3. Выбор аудиоканала
4. Остановка
5. Выбор трека/перемотка
6. Меню параметров звука и изображения
7. Повтор воспроизведения
8. Случайное воспроизведение
9. Воспроизведение/Пауза

Меню управления для CD

При воспроизведении нажмите на центр сенсорного экрана для отображения меню:

Нажмите на сенсорную кнопку для выполнения операции:

1. Переход к меню источников сигнала
2. Обзорное воспроизведение
3. Остановка
4. Выбор трека/перемотка
5. Меню параметров звука и изображения
6. Повтор воспроизведения
7. Случайное воспроизведение
8. Воспроизведение/Пауза

Меню управления для MP3/MP4/дисков с изображениями

[Music] Lonely.Mp3 Hero.MP3 Longnights.MP3 Lonely.MP3 Yellow.MP3 Yesterday.MP3 Big big world.MP3 SEL RPT RDM /II 1 2 3 4 5 SRC OSD 7 13 8 9 10 2 11 12

Нажмите на сенсорную кнопку для выполнения операции:

1. К предыдущей папке
2. Предыдущий/следующий трек
3. Информация о воспроизведении
4. Остановка
5. Переход к меню источников сигнала
6. Отображение ID3-тэгов
7. Выбор трека/перемотка
8. Выбор MP4/MP3/Фото
9. Меню параметров звука и изображения
10. Повтор
11. Случайное воспроизведение
12. Воспроизведение/Пауза
13. Выбор трека/папки

Операции с USB/картой памяти

Использование карты памяти SD/MMC

Откройте переднюю панель с помощью кнопки OPEN/CLOSE. Вставьте карту памяти SD/MMC в соответствующий слот, устройство автоматически начнет чтение

файлов. Для извлечения карты памяти переключите устройство на другой источник сигнала, опустите переднюю панель и нажмите на карту до щелчка, затем извлеките ее из слота.

Передняя панель не закроется, если карта вставлена в слот не полностью или не извлечена из слота после нажатия на нее.

Использование USB-накопителя

Подсоедините USB-накопитель к USB-порту данного устройства с помощью удлинительного USB-кабеля (не входит в комплект). После подсоединения устройства автоматически начнет чтение файлов, содержащихся на USB. Перед отсоединением USB-накопителя от порта данного устройства переключите устройство на другой источник сигнала.

USB: Поддержка формата USB 1.1. Емкость: до 8 Гб.

SD/MMC: Для корректной работы устройства используйте лицензионные карты памяти известных производителей. Избегайте использования нелицензионных карт памяти. Емкость: до 2 Гб.

Настройка DVD

Нажмите кнопку SETUP для отображения экранного меню настройки DVD-секции. С помощью кнопок курсора ▶ выберите страницу настроек: Система - Язык - Аудио - Видео.

Изображения экранного меню, приведенные в настоящем руководстве, служат для наглядности и могут отличаться от реальных изображений в Вашем устройстве.

Система

СИСТЕМА

ЯЗЫК АУДИО ВИДЕО

СИСТЕМА ТВ ЗАСТАВКА ВИДЕО ФОРМАТ ЭКРАНА ПАРОЛЬ ДОСТУП ОРИГ. НАСТР. ВЫХОД

- Система ТВ: NTSC/PAL/Авто. Выберите нужную систему цветности.

- Заставка: Вкл/Выкл. Экранная заставка активируется, если воспроизведение остановлено более чем на 3 минуты. По умолчанию: Вкл.

- Видео: S-VIDEO.

- Формат экрана: выберите один из доступных форматов экрана:

4:3 PS: Левый и правый края изображения будут обрезаны.

4:3 LB: Сверху и снизу изображения будут присутствовать черные полосы.

16:9: Широкоэкранное изображение.

- Пароль: С помощью кнопок с цифрами на ПДУ введите пароль "0000", затем нажмите кнопку ENTER для подтверждения. Введите собственный четырехзначный пароль и нажмите кнопку ENTER для подтверждения.

Если Вы забыли собственный пароль, используйте 0000 в качестве пароля.

- Доступ: Эта функция предназначена для контроля родителями за содержанием дисков при их воспроизведении и защищает Ваших детей от сцен насилия и эротики. Диск, уровень которого выше, чем установленный с помощью данной функции, не будет воспроизводиться.

Установка по умолчанию: 8.

Контроль доступа может быть установлен только после разблокировки пароля.

- Ориг. Настр.: ВОССТАНОВИТЬ. Выбе- рите для возврата к исходным настройкам.

Язык

СИСТЕМА ЯЗЫК АУДИО ВИДЕО ЯЗЫК ЗВУК СУБТИТРЫ МЕНЮ ДИСКАК ВЫХОД

- Язык. Выберите язык отображения экранного меню.

• Звук

Выберите язык аудио при воспроизведении DVD-диска. Функция работает только с DVD-дисками, обладающими аудиотреком, записанным на нескольких языках. Также для выбора языка аудио Вы можете нажимать кнопку AUDIO на ПДУ.

- Субтитры

Выберите язык субтитров при воспроизведении DVD-диска. Функция работает только с DVD-дисками, обладающими субтитрами, записанным на нескольких языках. Также для выбора языка субтитров Вы можете нажимать кнопку SUBTITLE на ПДУ.

- Меню диска

Выберите язык отображения меню диска. Функция работает только с DVD-дисками, обладающими меню разделов/глав, записанным на нескольких языках.

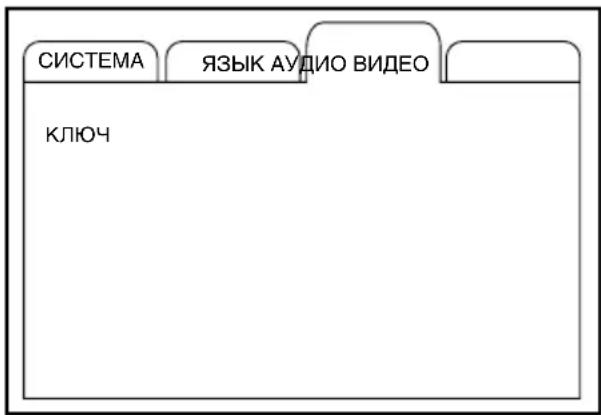

Аудио

СИСТЕМА ЯЗЫК АУДИО ВИДЕО КЛЮЧ

- Ключ: при помощи кнопок курсора настройте тональность.

Видео

СИСТЕМА ЯЗЫК АУДИО ВИДЕО ЯРКОСТЬ КОНТРАСТНОСТЬ ОТТЕНОК НАСЫЩЕННОСТЬ РЕЗКОСТЬ

На этой странице Вы можете отрегулировать яркость, контрастность, оттенок, насыщенность и резкость изображения с помощью кнопок курсора ▲/▼.

Обращение с компакт-дисками

• Не вставляйте в слот для загрузки компакт-диска ничего, кроме компакт-дисков.
• Не используйте диски с трещинами, отколотыми краями, деформированные диски или диски с другими повреждениями, поскольку такие диски могут вызвать искажение звука, шумы или повредить проигрыватель.
• Держите диск только за края (как показано на рисунке). Чтобы обеспечить чистоту диска, не прикасайтесь к его поверхности.
• Когда диски не используются, храните их в футлярах.
• Не подвергайте диски действию прямого солнечного света, повышенной влажности, повышенным температурам или действию пыли.
• Продолжительное влияние предельных температур (например, при пребывании дисков в автомобиле в летнее время) может деформировать диск.
• Не приклеивайте этикеток, не пишите и не наносите химических веществ на поверхность дисков.
• Не прикасайтесь к записанной поверхности дисков.
• Используйте только традиционные круглые диски диаметром 12 см. Не используйте диски необычной формы и нестандартного размера.

Отпечатки пальцев должны быть тщательно стерты с поверхности диска мягкой тканью. В отличие от обычных пластинок, компакт-диски не имеют канавок для сбора пыли и микроскопических частиц грязи, поэтому осторожно вытирайте их мягкой

тканью, чтобы удалить частицы грязи. Вытирайте прямолинейным движением от центра к краю.

Не используйте растворитель, бензин, очиститель пластинок или антистатический аэрозоль для чистки дисков. Такие химические вещества могут повредить его пластиковые поверхности.

Чистка корпуса устройства

Протирайте поверхности устройства мягкой тканью. Не мочите корпус. Если корпус очень загрязнен, используйте ткань, слегка смоченную мыльным раствором, и затем вытрите корпус сухой тканью.

Комплект поставки

1. Ресивер .... 1 шт
2. Пульт дистанционного управления- 1 шт
3. Пассивная ТВ-антенна (опция) ..... 1 шт
4. Кабель SWC 1 шт
5. ISO коннектор 2 шт
6. Салфетка для очистки экрана ..... 1 шт
7. Детали для установки: Винт M5x6 4 шт

Монтажный кожух 1 шт

Декоративкая рамка 1 шт

Болт (50 мм) 1 шт

Резиновая заглушка 1 шт

1. Информация для потребителя..... 1 шт
2. Гарантийный талон 1 шт
3. Руководство по эксплуатации ..... 1 шт

Руководство по устранению неисправностей

Ниже приводится таблица, в которой описаны простые проверки, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру.

Неисправность	Причина Решение
Нет питания	Зажигание машины не включено.	Если источник питания подключен надлежащим образом к выключателю машины, установите ключ зажигания в положение “ACC”.
	Сгорел предохранитель. Замените предохранитель.
Нет звука	Уровень громкости звука установлен на минимум.	Отрегулируйте громкость звука до необходимого уровня.
	Кабель не подключен надлежащим образом.	Проверьте подключение кабеля.
Плохое качество звучания	Угол установки устройства более 35 градусов.	Отрегулируйте угол установки, установив его менее 35 градусов.
	Диск загрязнен или имеет дефект.	Очистите диск или используйте новый диск.
Диск не загружается или не извлекается из устройства	В устройстве уже есть диск.	Извлеките диск из устройства, затем установите новый диск.
	Конденсация влаги.	В течение часа не пользуйтесь устройством, затем повторите попытку.
Устройство не считывает диск	Диск установлен верхней стороной вниз.	Установите диск стороной с маркировкой вверх.
	Диск загрязнен или имеет дефект.	Очистите диск или установите новый.
	Температура внутри автомобиля очень высокая.	Подождите, пока температура не станет нормальной.
Не работают кнопки	Встроенный микрокомпьютер не работает надлежащим образом.	Выполните перезапуск устройства с помощью кнопки RESET.
	Передняя панель установлена некорректно.	Установите заново переднюю панель.
Радиоприемник не работает	Кабель антенны не подключен к устройству.	Подключите к устройству кабель антенны.

Технические характеристики

Общие

Источник питания 12 В, постоянное

Предохранитель 15 А

Максимальная выходная мощность 50 Вт x 4 канала

Угол монтажа 0 - +/-35

Размеры 182 x 111 x 160 мм

Вес нетто/брутто 3,12 кг/4,19 кг

Диапазон температур -20 °C - +60°C

Дисплей

Дисплей Моторизованный 7-дюймовый TFT-дисплей

Формат матрицы 16:9

Разрешение экрана 480 x 234

Яркость 400 кд/м ^2

Контрастность 300:1

Углы обзора 110° по вертикали, 130° по горизонтали

Стерео FM радио

Частотный диапазон 65,0 – 74,0/87,5 – 108,0 МГц

Количество сохраняемых станций 24

MW (AM) радио

Частотный диапазон 522-1620 кГц

Количество сохраняемых станций 12

Проигрыватель дисков

Поддерживаемые форматы DVD/SVCD/DVCD/VCD/DivX/XviD/CDDA/MP3/WMA/HDCD/Picture-CD/JPEG/MPEG4

Поддержка носителей DVD/DVD±R/DVD±RW/CD/CD-R/CD-RW/ USB/SD/MMC

Электронная система стабилизации 40 с CD/120 с MP3

Отображение ID3-тегов на русском языке +

Цветовая система PAL/SECAM/NTSC

Частотный диапазон 20 Гц – 20 кГц

Встроенный цифровой звуковой процессор 24 бит

Уровень сигнал-шум/Разделение >80 дБ/>60 дБ

Разъемы

Линейные выходы 2 линейных RCA-выхода (4 V)

Аудио/видеовход 1 шт

Видеовыход 2 шт

Разъем AUX 1 шт

Разъем выхода на сабвуфер 1 шт

Разъем для камеры заднего вида 1 шт

Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные значения.

АИ49
