Тип продукта	Автомагнитола
Бренд	Hyundai
Модель	H-CMD4018
Размеры (прибл.)	178 x 50 x 160 мм (1-DIN)
Вес (прибл.)	1.0 кг
Источник питания	12В постоянного тока (отрицательное заземление)
Максимальная выходная мощность	4 x 50Вт (пиковая)
Радиотюнер	АМ/ЧМ с RDS
Воспроизводимые носители	CD, CD-R/RW, MP3, USB, SD-карта
Аудиовход	Передний AUX (3,5 мм)
Bluetooth	Да (Громкая связь и потоковое аудио)
Дисплей	ЖК-дисплей с многоцветной подсветкой
Пульт управления	Входит в комплект (проводной или беспроводной)
Эквалайзер	Предустановленный эквалайзер (Рок, Поп, Классика, Плоский)
Совместимость с кнопками на руле	Да (с адаптером)
Номинал предохранителя	10А (тип ATC)
Инструкции по очистке	Протирайте мягкой сухой тканью. Избегайте растворителей.
Доступность запасных частей	Обратитесь в сервисный центр Hyundai за пультом, жгутом проводов, монтажным комплектом
Индекс ремонтопригодности	Средний (пользователь может заменить предохранитель, рекомендуется профессиональный ремонт)

Часто задаваемые вопросы - H-CMD4018 HYUNDAI

Как сбросить настройки Hyundai H-CMD4018 до заводских?

Нажмите и удерживайте кнопку RESET (за лицевой панелью или рядом с ручкой громкости) в течение 3 секунд с помощью кончика ручки. В качестве альтернативы отсоедините автомобильный аккумулятор на 10 минут.

Почему Bluetooth не подключается к моему телефону?

Убедитесь, что Bluetooth включен на телефоне и магнитола находится в режиме сопряжения (см. руководство). Удалите старые подключения, затем выполните поиск 'HYUNDAI' или 'H-CMD4018' на телефоне. PIN-код по умолчанию: 0000.

Как установить время на этом устройстве?

Нажмите и удерживайте кнопку DISP/CLK, пока часы не начнут мигать. Поверните ручку громкости для настройки, снова нажмите DISP/CLK для установки минут и повторите процедуру. Затем нажмите DISP/CLK для сохранения.

Почему CD не воспроизводится или не извлекается?

Сначала проверьте, правильно ли вставлен диск (этикеткой вверх). Попробуйте другой CD (аудио или MP3). Если застрял, используйте кнопку EJECT. Если не работает, нажмите RESET или отключите питание на 10 секунд. Если проблема не исчезла, возможно, требуется чистка или ремонт лазерного объектива.

Можно ли использовать USB-накопитель емкостью более 32 ГБ?

Магнитола поддерживает USB-накопители объемом до 32 ГБ, отформатированные в FAT32. Накопители большего объема могут не распознаваться. Убедитесь также, что USB не является концентратором и не требует внешнего питания.

Как настроить низкие и высокие частоты?

Нажимайте кнопку SOUND или EQ несколько раз, чтобы переключаться между S-Bass, Treble, Balance, Fader и т.д. Используйте ручку громкости для настройки каждого параметра.

Почему нет звука из колонок?

Проверьте громкость магнитолы и режим отключения звука. Убедитесь, что провода колонок правильно подключены и не замкнуты. Проверьте с помощью заведомо исправной колонки. Также проверьте предохранитель автомобиля для цепи радио.

Поддерживает ли эта магнитола камеру заднего вида?

Модель H-CMD4018 имеет вход для камеры заднего вида (RCA). Подключите совместимую камеру и включите функцию в настройках. Экран автоматически покажет изображение с камеры при включении заднего хода.

Как сохранить радиостанции в пресеты?

Настройтесь на нужную станцию, затем нажмите и удерживайте одну из цифровых кнопок (1-6) в течение 2 секунд. Станция будет сохранена. Повторите для остальных.

Какой пароль для Bluetooth при сопряжении?

PIN-код по умолчанию: 0000. При запросе введите 0000. Если не получается, обратитесь к руководству за конкретным PIN-кодом или сбросьте настройки Bluetooth.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-CMD4018 HYUNDAI

ДИСПЛЕЕМ И ТВ-ТЮНЕРОМ

Table of contents

Dear customer!

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безопасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить настоящее руководство перед подключением, регулировкой и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.

Содержание 22

Перед началом эксплуатации 24

Меры предосторожности 24

Установка/Подключение 26

Установка 26

Общая информация 26

Установка устройства в приборную

панель 26

Установка в приборную панель

(Метод А) 26

Установка декоративной рамки 27

Установка в приборную панель

(Метод Б) 27

Операции со съемной панелью 28

Система против кражи 28

Подключение 29

Схема электрических соединений ..... 29

Таблица проводов ISO-коннектора .... 29

Использование разъема ISO 30

Подсоединение парковочного провода 30

Подключение провода заднего хода ... 30

Управление устройством 31

Элементы управления 31

Передняя панель 31

Внутренняя панель 31

Пульт дистанционного управления

(ПДУ) 32

Замена батарей 32

Основные операции 33

Сброс настроек устройства 33

Включение/выключение устройства .. 33

Выбор режима работы 33

Отключение звука 33

Регулировка громкости 33

Регулировка параметров звука ..... 33

Эквалайзер 33

Тонкомпенсация 33

Установка часов 33

Функция beep 34

Подсветка кнопок 34

Отключение дисплея 34

Вход AUX 34

Операции с радио 34

Выбор диапазона радио 34

Поиск радиостанций 34

Сохранение настроенных станций ..... 35

Автосохранение и сканирование ..... 35

Моно/стерео прием 35

Поиск локальных радиостанций ..... 35

Сервис RDS 35

Функция AF (альтернативные

частоты) 35

Функция ТА (программы о дорожном

движении) 35

Функция PTY (тип программы) ..... 36

Дополнительные функции 36

Операции с ТВ-тюнером 37

Система ТВ и звука 37

Поиск каналов 37

Сохранение и вызов каналов 37

Воспроизведение дисков/USB

накопителей/карт памяти SD/MMC 37

Загрузка/извлечение диска 37

Воспроизведение файлов MP3/DivX/

JPEG 37

Воспроизведение/пауза/остановка .... 38

Выбор треков/глав 38

Повторное воспроизведение 38

Случайное воспроизведение 38

Воспроизведение по заданным

параметрам 39

Программирование воспроизведения 39

Отображение информации на

дисплее 39

Изменение масштаба 39

Замедленное воспроизведение ..... 39

Функция РВС 39

Угол просмотра 39

Выбор языка аудио 39

Выбор языка субтитров 39

Выбор аудиоканала 40

Выбор системы видео 40

Меню разделов 40

ID3-теги 40

Примечания по USB/SD/MMC-

разъемам 40

Загрузка USB/SD/MMC-носителя ..... 40

Настройка системы 40

Система 41

Диск 41

Общая информация 42

Обращение с компакт-дисками 42

Чистка дисков 42

Чистка корпуса устройства 42

Комплект поставки 42

Руководство по устранению

неисправностей 43

Технические характеристики 44

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Меры предосторожности

• Внимательно изучите данное руководство, чтобы ознакомиться с устройством.
• Держите данное руководство под рукой в качестве справочника по правилам эксплуатации и мерам предосторожности. Не допускайте к использованию устройства посторонних лиц, не ознакомившихся и не усвоивших данные инструкции по эксплуатации.
  • ЛАЗЕРНЫЙ ПРОДУКТ КЛАССА 1

Данное устройство оснащено лазерным диодом класса выше 1. Лазерные лучи, исходящие из блока оптической головки считывания информации с компакт-диска, опасны для глаз. В целях обеспечения полной безопасности не снимайте какие-либо крышки и не пытайтесь проникнуть внутрь устройства. Ремонт должен выполняться только квалифицированным специалистом.

• Не допускайте попадания жидкости на устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости или пыли в устройство может стать причиной его выхода из строя, перегрева и появления дыма. Оберегайте устройство от воздействия влаги.
• Убедитесь, что внутрь устройства не попали посторонние предметы. Они могут

вызвать сбои в работе или стать причиной возгорания или поражения лазерным лучом.

• Началом эксплуатации устройства считается момент его установки в автомобиль. Перед началом использования устройства в зимний период рекомендуется прогреть салон автомобиля в течение 20 минут или до достижения эксплуатационного диапазона температуры устройства.
• Использование устройства при температуре, выходящей за рамки эксплуатационного диапазона температур, значительно снижает ресурс работы экрана и других компонентов устройства и может привести к выходу устройства из строя.
• При установке и подключении устройства отключите отрицательную клемму аккумулятора автомобиля.
• Устройство разработано таким образом, чтобы отрицательный вывод аккумулятора был подключен к корпусу транспортного средства. Пожалуйста, убедитесь в этом перед установкой.
• При замене предохранителя, убедитесь, что вы устанавливаете предохранитель с тем же номиналом. Используя предохранитель с повышенным значением тока, можно причинить значительные повреждения устройству.
• Не позволяйте проводам динамиков

соприкасаться друг с другом или с корпусом автомобиля после включения устройства. В противном случае усилитель может быть перегружен или выйти из строя.

• Убедитесь, что источник питания и антенна отключены, если Вы не будете пользоваться устройством в течение длительного времени или во время грозы.
• Убедитесь, что источник питания отключен, если обнаружена неправильная работа устройства, устройство издает нехарактерные звуки, запах, выделяет дым или внутрь его попала жидкость. В этих случаях необходим квалифицированный технический осмотр устройства.
• Не устанавливайте уровень громкости, заглушающий внешние звуки дорожной обстановки и сигналы специального авто-транспорта.
• При неполадках в работе устройства свяжитесь с торговым представителем или с ближайшим сервисным пунктом.

Установка

Общая информация

• Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все соединения выполнены верно, а устройство и система работают правильно.
• Для обеспечения правильной установки устройства используйте только те детали, которые входят в комплект. Использование других приспособлений может привести к появлению сбоев в работе устройства.
• Если для установки устройства необходимо сверлить отверстия в кузове автомобиля или вносить какие-либо другие изменения в его конструкцию, проконсультируйтесь с продавцом.
• Устанавливайте устройство там, где оно не будет закрывать водителю обзор и отвлекать его от дорожной обстановки и не сможет нанести травм пассажирам в случае внезапной остановки автомобиля, например, при экстренном торможении.
• Если при установке устройства угол относительно горизонтальной плоскости превышает 30°, рабочие характеристики проигрывателя могут быть не оптимальны.
• Никогда не устанавливайте устройство в таких местах, где оно будет подвергаться воздействию высокой температуры, например, в местах попадания прямых солнечных лучей, в местах выхода горячего воздуха от отопителя автомобиля, в местах, где очень грязно или пыльно, или там, где устройство будет подвергаться сильной вибрации.
  • Перед установкой устройства обязательно снимите переднюю панель.

Установка устройства в приборную панель

Данное устройство может быть установлено либо «спереди» (обычная установка стандарта DIN в приборную панель автомобиля), либо «сзади» (установка стандарта DIN, при которой используются отверстия на боковых сторонах корпуса проигрыва- теля, имеющие резьбу под винты). Более подробно методы установки А и Б описыва- ются ниже.

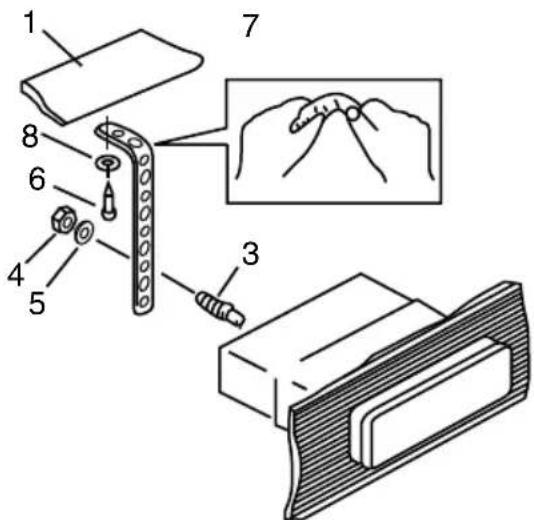

Установка в приборную панель (Метод А)

Установка устройства

1. Приборная панель автомобиля
2. Монтажный кожух.
3. Винт
4. Гайка(5 мм)
5. Пружинная шайба
6. Винт (5 x 25 мм)
7. Опорная планка.
8. Плоская шайба

1 182 53 2 3

1. Установите монтажный кожух в приборную панель автомобиля, убедитесь, что он установлен правильной стороной и нет препятствий (провода, элементы приборной панели) для установки магнитолы.
2. После установки монтажного кожуха в приборную панель отогните на нем металлические язычки, соответствующие толщине приборной панели. Это позволит закрепить кожух на месте.
3. Обязательно используйте опорную планку для закрепления задней стороны проигрывателя. Определите место крепления и установите ее согласно приведенному рисунку. Планку можно согнуть руками под нужным углом.
4. Подключите необходимые провода и разъемы. Убедитесь в правильности под-

Ключения.

1. Установите магнитолу в монтажный кожух до фиксации боковых защелок.

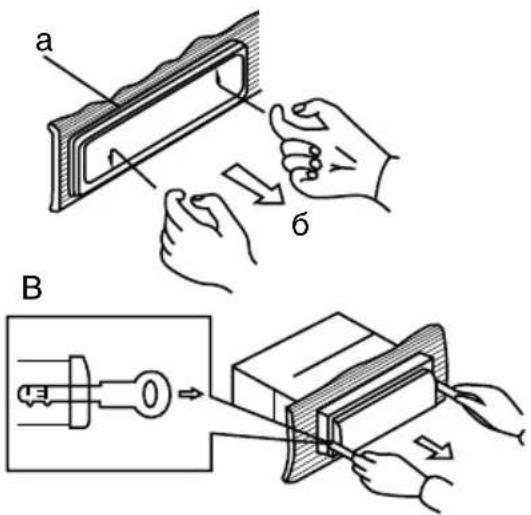

а – Декоративная рамка
6 – Направление снятия рамки
в – Установка ключей съемников

a 6 B

1. Выключите магнитолу и снимите переднюю панель.

2. Вставьте пальцы в канавку на передней стороне декоративной рамки (рамка снимается с небольшим усилием). Потяните рамку на себя, чтобы снять ее.

3. Вставьте входящие в комплект ключи-съемники с обеих сторон корпуса устройства, как показано на рисунке, до щелчка. Для того чтобы извлечь устройство из приборной панели, потяните за съемники или магнитолу и вытяните её на себя (перед снятием убедитесь, что магнитола не за- фиксирована с опорной планкой).

Установка декоративной рамки

Для установки декоративной рамки при- жмите ее к корпусу устройства и нажмите, чтобы вставить на место. Это необходимо сделать до установки передней панели, иначе вы не сможете установить декоратив- ную рамку на место (При установке рамки на место направьте сторону с канавкой вниз и закрепите ее.).

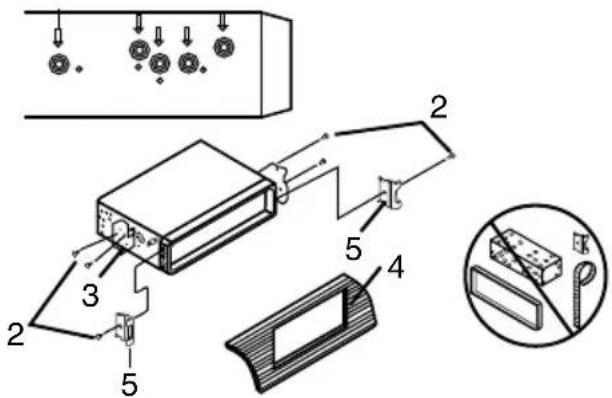

Установка в приборную панель (Метод Б)

В данном случае установки используются отверстия для винтов на боковых сторонах устройства. Закрепите устройство с помощью штатных кронштейнов крепления радиоприемника.

1. Выберите такое положение, в котором отверстия для винтов на кронштейне (3) будут совмещены с отверстиями для винтов на корпусе устройства и вкрутите по два винта (2) с каждой стороны.
2. Винт.
3. Монтажный кронштейн штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Защелка (снимите эту деталь).

При установке по методу Б монтажный кожух и внешняя декоративная рамка не используются.

Панель может повредиться из-за внешних факторов: тряски, ударов. После снятия ее с устройства держите панель в защитном футляре и старайтесь не ронять и не наносить физических повреждений.

Очень важным элементом является коннектор на задней части панели. Не нажимайте на него ногтями, ручками, от- вертками.

Если панель загрязнилась или запылилась, протрите ее сухой чистой тканью. Для чистки разъема в задней части панели используйте тампон, смоченный изопропиловым спиртом.

Операции со съемной панелью

Наденьте крепежное отверстие правой стороны панели на крепление в правой стороне корпуса. Затем вставьте левый крепеж на панели в отверстие на левой стороне корпуса. Нажмите на правую верхнюю часть панели до щелчка. Убедитесь в том, что панель плотно закреплена в корпусе, иначе на дисплее могут отобразиться символы ошибок или некоторые кнопки не будут функционировать.

Для отсоединения передней панели нажмите кнопку OPEN, затем извлеките левую сторону панели из крепления ресивера. Потяните панель на себя.

Система против кражи

Если данное устройство не используется, переднюю панель можно отсоединить и поместить в защитный футляр, входящий в комплект поставки. Панель в футляре можно взять с собой, когда Вы покидаете автомобиль. Это позволяет избежать кражи панели.

Отключите питание устройства. Снимите переднюю панель и поместите ее в предохранительный футляр.

Подключение

Схема электрических соединений

Задняя передача (розовый) Парковочный (фиолетовый) ТВ-антenna Видеовыход (желтый) Разъем для радиоантенны Вход для камеры заднего вида (желтый) Линейный выход RCA (лев=бел.; правый=красн.) Предохранитель 10 A B 1 3 5 7 2 4 6 8 ISO-коннектор 1 3 5 7 2 4 6 8 A

Таблица проводов ISO-коннектора

Номер Функция
	Разъем А Разъем В
1 - Тыловой правый(+) - Синий
2 - Тыловой правый(-) - Синий/Белый
3 - Фронтальный правый(+) - Серый
4 Питание 12 В (+)/желтый Фронтальн. правый(-) - Серый/Белый
5 Питание антенны/усилит - оранжев. Фронтальный левый(+) - Зеленый
6 Подсветка панели/белый Фронт. левый((-)) - Зеленый/Белый
7 Захигание/красный Тыловой левый(+) - Коричневый
8 Заземление/черный Тыловой левый(-) - Коричневый/Белый

Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления дополнительным усилителем.

Использование разъема ISO

1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано на рисунке.
2. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением, неправильное подключение может привести к повреждениям изделия. Обрежьте разъем, подключите цветные

головки разъема к шнуру питания батареи в соответствии с приведенной таблицей.

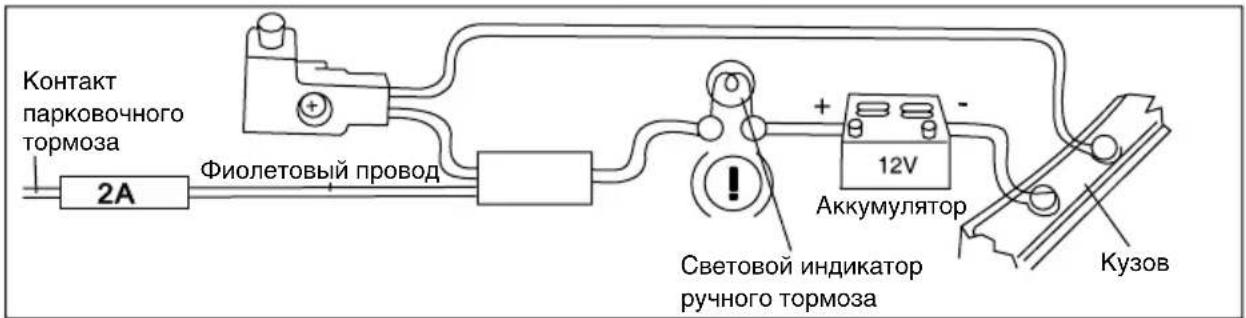

Подключение парковочного провода

Контакт парковочного тормоза 2A Фиолетовый провод 12V Аккумулятор Световой индикатор ручного тормоза Кузов

Если парковочный провод подсоединен к ручному тормозу, наличие видеоизображения на дисплее будет зависеть от движения автомобиля. Когда автомобиль движется вперед, при воспроизведении видео на дисплее отобразится предупредительная надпись, картинка будет отсутствовать; это позволит водителю не отвлекаться от управления автомобилем.

Подключение провода фонаря заднего хода (для работы камеры заднего вида)

Кузов Фонарь заднего хода Розовый провод Провод камеры заднего вида + 12V Аккумулятор Кузов Коробка передач P R N D 2 L

Если подключена камера заднего вида, при движении автомобиля задним ходом устройство автоматически переключится на изображение с камеры заднего вида. При окончании движения задним ходом устройство вернется в исходный режим.

Элементы управления

Передняя панель

1. Кнопка BND/NP
2. Кнопка PWR/OFF/TFT
3. Кнопка SCN
4. Кнопка SELECT/регулятор VOLUME
5. Кнопка MOD/MUT
6. Кнопка NEXT
7. TFT-дисплей
8. USB-порт

9. Кнопка OPEN

10. Кнопка APS/TYPE/AUDIO

11. Кнопка ТА
12. Кнопка PTY/PLAY/PAUSE
13. Кнопка AF
14. Кнопка CLK
15. Кнопка PREVIOUS
16. Кнопка 1/OSD/ВЛЕВО
17. Кнопка 2/RPT/ВПРАВО
18. Кнопка 3/INT/BBEPX
19. Кнопка 4/RDM/BНИЗ
20. Кнопка 5/STOP/ENTER
21. Кнопка 6/SET/PAU
22. Вход AUX
23. ИК-сенсор ПДУ

123456789

BND NP PWS TFZ OFF TA HYUNDAI APS TYPE AUDIO SCN MOD MUT AF PT/TH CLK 10 11 12 13 14 15 16 17 18 19 20 21 22 23 H-CMD4018 4 x 50W DVD MPEG-4 MP3 USB + OSD1 + RPF 2 + INT.3 +RDM4 -STOP5 SET/PAU 6 OPEN USB + USB AUX

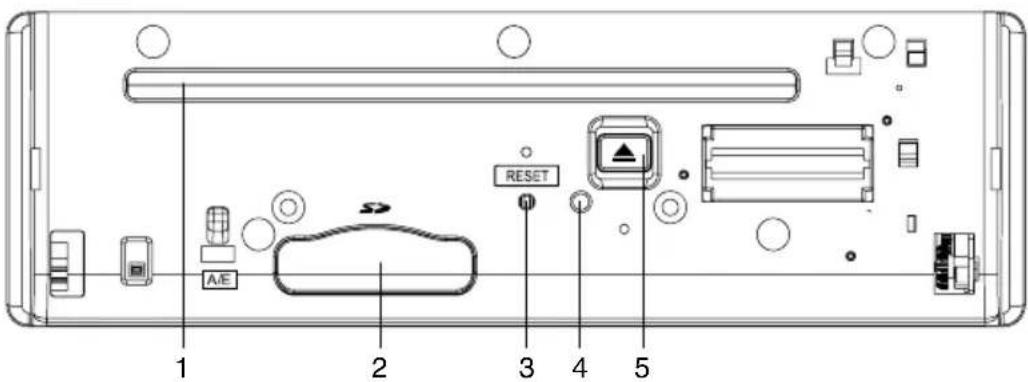

Внутренняя панель

1 2 3 4 5 RESET A/E

1. Слот для дисков
2. Слот для карт памяти SD/MMC
3. Кнопка (отверстие) RESET
4. Индикатор состояния панели
5. Кнопка ЕJECT

При нажатии кнопки RESET все выпол-

ненные установки будут удалены из памяти устройства.

Индикатор состояния панели загорается, когда панель опущена, и мигает при снятии панели.

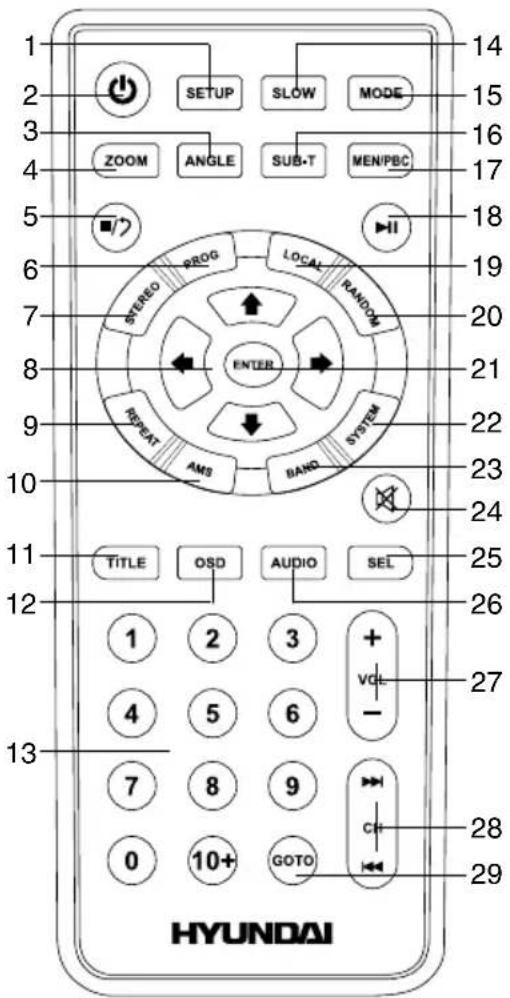

Пульт дистанционного управления

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 TITLE OSD AUDIO SEL TITLE AUDIO GOTO H YUNDAI

1. Кнопка SETUP
2. Кнопка POWER
3. Кнопка ANGLE
4. Кнопка ZOOM
5. Кнопка STOP
6. Кнопка PROG
7. Кнопка STEREO
8. Кнопки курсора (ВВЕРХ/ВНИЗ/ВЛЕВО/ВПРАВО)
9. Кнопка REPEAT
10. Кнопка AMS
11. Кнопка TITLE
12. Кнопка OSD
13. Кнопки с цифрами
14. Кнопка SLOW
15. Кнопка MODE
16. Кнопка SUB-T
17. Кнопка MEN/PBC
18. Кнопка PLAY/PAUSE
19. Кнопка LOCAL
20. Кнопка RANDOM
21. Кнопка ENTER
22. Кнопка SYSTEM
23. Кнопка BAND
24. Кнопка MUTE
25. Кнопка SEL
26. Кнопка AUDIO
27. Кнопки VOL+/VOL-
28. Кнопки PREVIOUS/NEXT
29. Кнопка GOTO

Замена батареи

1. Извлеките лоток для батареи из корпуса ПДУ.
2. Вставьте одну литиевую батарею типа СР 2025 ЗВ плюсом (+) вверх. Вставьте лоток для батареи в корпус ПДУ.

Основные операции

Сброс настроек устройства

Включая устройство в первый раз или после замены батареи, Вы должны переуста- новить его. Нажмите кнопку (отверстие) RESET на внутренней панели острым пред- метом (например, шариковой ручкой); будут установлены заводские настройки.

При нарушении функционирования устройства Вы можете нажать кнопку RESET для сброса пользовательских настроек.

Включение/выключение

устройства

Нажмите любую кнопку на ПДУ или на панели (кроме кнопки OPEN), чтобы включить питание устройства. Нажмите и удерживайте кнопку POWER/TFT OFF на панели или нажмите кнопку POWER на ПДУ для отключения питания устройства.

Выбор режима работы

Нажимайте кнопку MODE на ПДУ или кнопку MOD/MUT на панели для выбора режима работы устройства: Радио => Диск => USB => Карта памяти => AUX.

Режимы Диск, Карта памяти и USB доступны, только когда соответствующий носитель установлен в устройство.

Отключение звука

Нажмите и удерживайте кнопку MOD/MUT на панели или нажмите кнопку MUTE на ПДУ для отключения звука. На дисплее отобразится надпись MUTE ON. Для включения звука нажмите повторно эту кнопку или регулируйте громкость.

Регулирование громкости

Для регулирования уровня громкости нажимайте кнопки VOL+/VOL- на ПДУ или вращайте регулятор VOLUME на передней панели.

Регулировка параметров звука

Нажимайте кнопку SELECT на панели или кнопку SEL на ПДУ для выбора одного из параметров звука: BAS (низкие частоты) =>TRE (высокие частоты) => BAL (баланс между правым и левым динамиками) => FAD (баланс между фронтальным и тыловым динамиками). Нажимайте кнопки VOL+/VOL- на ПДУ или вращайте регулятор VOLUME на панели, чтобы отрегулировать выбранный параметр. После выполнения настройки не нажимайте никаких кнопок, чтобы выполненные настройки сохранились.

Если включен какой-либо из режимов эквалайзера, регулирование низких и высоких частот невозможно.

Эквалайзер

Нажимайте кнопку SELECT на панели или кнопку SEL на ПДУ до отображения на дисплее надписи EQ OFF. Нажимайте кнопки VOL+/VOL- на ПДУ или вращайте регулятор VOLUME на панели для выбора одного из режимов эквалайзера: POP => ROCK => CLASS => FLAT => EQ OFF (выкл). После выбора режима не нажимайте никаких кнопок, чтобы выполненные настройки сохранились.

Тонкомпенсация

Нажимайте кнопку SELECT на панели или кнопку SEL на ПДУ до отображения на дисплее надписи LOUD ON (OFF). Нажимайте кнопки VOL+/VOL- на ПДУ или вращайте регулятор VOLUME на панели для включения (ON) или отключения (OFF) функции компенсации низких и высоких частот, если вы хотите уменьшить уровень звука без потери четкости звучания.

Установка часов

Нажмите кнопку CLK на панели для отображения на дисплее часов. Нажмите и удерживайте эту кнопку; цифры, обозначающие часы, станут зелеными. Вращайте регулятор VOLUME на панели или нажи-

майте кнопки VOL+/VOL- на ПДУ, чтобы выставить часы. Нажмите кнопку SEL на ПДУ или кнопку SELECT на панели; цифры, обозначающие минуты, станут зелеными. Вращайте регулятор VOLUME на панели или нажимайте кнопки VOL+/VOL- на ПДУ, чтобы выставить минуты. Нажмите кнопку CLK для подтверждения.

Функция Веер

Нажимайте кнопку SELECT на панели или кнопку SEL на ПДУ до отображения на дисплее надписи BEEP ON (OFF). Вращайте регулятор VOLUME на панели или нажимайте кнопки VOL+/VOL- на ПДУ для переключения между BEEP ON (включение функции сопровождения нажатия кнопок звуковым сигналом) и BEEP OFF (отключение функции), затем в течение некоторого времени не выполняйте никаких операций, чтобы выполненные настройки сохранились.

Подсветка кнопок

Нажимайте кнопку SELECT на панели или кнопку SEL на ПДУ до отображения на дисплее надписи COLOR1 (COLOR2). Вращайте регулятор VOLUME на панели или нажимайте кнопки VOL+/VOL- на ПДУ для переключения между COLOR1 (зеленая подсветка кнопок) и COLOR2 (красная подсветка кнопок). После выполнения настройки не нажимайте никаких кнопок, чтобы выполненные настройки сохранились.

Отключение дисплея

Нажмите кнопку POWER/TFT OFF на панели, чтобы отключить дисплей. Нажмите эту кнопку повторно для включения дисплея.

Вход AUX

Разъем AUX предназначен для подключения внешнего аудио устройства с целью усиления звука. В случае правильного подключения аудиосигнал от внешнего источника будет транслироваться через акустику головного устройства. Это дает возмож- ность регулировать громкость и качество звучания. Например, Вы можете подключить МРЗ-проигрыватель для прослушивания записей через акустику автомобиля.

Операции с радио

Выбор диапазона радио

Нажимайте кнопку BND/NP на панели или кнопку BAND на ПДУ для выбора диапазона радиовещания. Доступны 3 FM-поддиапазона: FM1, FM2, FM3 и 2 MW (AM) поддиапазона: MW1 (AM1), MW2 (AM2). В каждом поддиапазоне Вы можете сохранить в памяти устройства до 6 станций (всего 30 станций).

Поиск радиостанций

• Поиск вручную: Нажимайте кнопки PREVIOUS/NEXT на панели или кнопки CH+/CH- на ПДУ, чтобы настроить радиочастоту вручную.
• Автоматический поиск: Нажмите и удерживайте кнопки PREVIOUS/NEXT на панели или на ПДУ, устройство выполнит поиск ближайшей радиостанции с сильным сигналом вниз или вверх по диапазону. Повторяйте это действие для поиска других станций. Чтобы остановить автопоиск, нажмите одну из этих кнопок.

Сохранение настроенных станций

На панели устройства есть 6 кнопок с цифрами, с помощью которых Вы можете сохранять и включать радиостанции в каждом диапазоне. Выберите нужную радиостанцию, затем нажмите и удерживайте кнопку с цифрой. Станция будет сохранена в памяти устройства под этой цифрой. Для вызова сохраненной станции нажмите соответствующую кнопку с цифрой.

Автоматическое сохранение и сканирование станций

• Автоматическое сохранение: Нажмите

и удерживайте кнопку AUDIO/TYPE/APS на панели или кнопку AMS на ПДУ. На дисплее отобразится надпись SCAN ON. 6 самых сильных доступных станций в текущем диапазоне будут автоматически сохранены в памяти под цифрами 1\~6. Чтобы остановить автоматическое сохранение, снова нажмите эту кнопку.

- Сканирование: Нажмите кнопку AUDIO/TYPE/APS на панели или кнопку AMS на ПДУ. На дисплее отобразится надпись INTRO ON. Приемник выполнит вещание каждой сохраненной станции в течение 5 секунд.

Моно/стерео прием (для FM радио)

Нажимайте кнопку SELECT на панели или кнопку SEL на ПДУ до отображения на дисплее надписи ST ON (ST OFF). Вращайте регулятор VOLUME на панели или нажимайте кнопки VOL+/VOL- на ПДУ, чтобы включить режим приема стерео (ST ON) или моно (ST OFF). Также для переключения между стерео и моно режимом приема сигнала Вы можете нажимать кнопку STEREO на ПДУ.

Достичь улучшения дистанционного сигнала можно, включив режим моно, что позволяет убрать лишние звуковые шумы.

Поиск локальных радиостанций

Нажимайте кнопку SELECT на панели или кнопку SEL на ПДУ до отображения на дисплее надписи LOC ON (LOC OFF). Вращайте регулятор VOLUME на панели или нажимайте кнопки VOL+/VOL- на ПДУ, для переключения между LOC ON (активация приема местных радиостанций со слабым сигналом) и DLOC OFF (отключение приема местных радиостанций; прием удаленных радиостанций как со слабым, так и с сильным сигналом). Также для переключения между приемом местных и удаленных радиостанций Вы можете нажимать кнопку LOCAL на ПДУ или сенсорную кнопку LOC/DX.

Сервис RDS

Сервис RDS (Система радио-данных) доступен не во всех регионах. Имейте в виду, что если услуга RDS не доступна в Вашем регионе, то данная функция не будет работать.

Функция AF (альтернативные частоты)

При слабом сигнале функция альтернативных частот позволяет приемнику настраиваться на другие станции с тем же идентификационным кодом, что и текущая станция, но с более сильным сигналом. При этом вместо частоты на дисплее появится название станции.

Нажмите кнопку AF, чтобы включить или выключить функцию AF. На дисплее будет мигать символ AF. При включенном режиме AF радио постоянно проверяет силу сигнала альтернативных частот, на которых может транслироваться RDS программа. Если сигнал слабый или исчезает, приемник будет автоматически искать другую частоту с этой программой.

Функция ТА (программы о дорожном движении)

В режиме радио нажмите кнопку ТА для включения/отключения функции ТА. На дисплее будет отображаться символ ТА. Начнется автоматический поиск программ дорожного движения вне зависимости от текущего режима.

Когда программа будет найдена, начнется ее трансляция. Чтобы прервать трансляцию, нажмите кнопку ТА; устройство вернется к предыдущему режиму; это не повлечет за собой отключения функции ТА. Когда программа закончится, устройство автоматически вернется к текущему режиму.

Функция PTY (тип программы)

FM-станции, поддерживающие сервис RDS, передают идентифицирующий сигнал типа программы.

Нажмите кнопку PTY/PLAY/PAUSE, чтобы

выбрать категорию музыкальных программ. Затем нажимайте кнопки с цифрами 1-6, чтобы выбрать разные типы музыкальных программ.

Нажмите кнопку PTY/PLAY/PAUSE дважды, чтобы выбрать категорию информационных программ. Затем нажмите кнопки с цифрами 1-6, чтобы выбрать нужный тип информационных программ. Каждый номер содержит две или три разных информационных программы на выбор: Pop (попмузыка), Rock (рок-музыка), Easy (легкая музыка), Light (легкая клас-сическая музыка), Classics (классическая музыка), Other (прочее), Jazz (джаз), Country (кантри), Nation (национальная музыка), Oldies (музыка ретро), Folk (народная музыка), News (новости), Affairs (текущая информация), Info (общая информация и сообщения), Sport (спортивные новости), Educate (образовательные программы), Drama (радиопостановки и сериалы), Culture (культурные программы), Science (наука и техника), Varied (развлекательные программы), Weather (метеорологическая информация), Finance (коммерция), Children (торговля), Social (социальные новости), Religion (религиозные программы), Phone IN (ток-шоу), Travel (программы для путешественников), Leisure (хобби и развлечения), Document (документальные программы).

При включенной функции PTY приемник начинает поиск соответствующего типа программы; поиск останавливается, когда программа найдена. Если в течение нескольких секунд ни одна программа не была выбрана, приемник настроится на предыдущую программу. Если за один цикл нужный тип программы не найден, приемник вернется к текущему режиму.

Дополнительные функции

Для выбора нужной функции нажмите и удерживайте кнопку SELECT на панели или кнопку SEL на ПДУ, после чего нажимайте ее до отображения на дисплее нужной функции. Вращайте регулятор VOLUME на панели или нажимайте кнопки VOL+/VOL- на ПДУ, чтобы выбрать нужную опцию. После осуществления выбора несколько се- кунд не нажимайте никаких кнопок, чтобы активировать изменения.

- Функция TA SEEK/TA ALARM: В режиме TA SEEK устройство выполнит поиск программ о дорожном движении при нажатии кнопки TA; TA ALARM: когда выбран данный режим, функция автоматической перенастройки радиоприемника не работает. Вместо этого радиоприемник включает звуковое оповещение.

- PI SOUND/MUTE: PI sound: Если автомобиль перемещается в критической зоне, может появиться эффект частого переключения между двумя разными радиостанциями, потому что может быть принят другой код PI на той же частоте. Когда в описанной выше ситуации произойдет переключение на другую радиостанцию с другим кодом PI, в течение короткого времени будет слышна трансляция данной радиостанции. PI mute: В описанном выше случае на короткое время звучание будет отключено.

- RETUNE L/RETUNE S: «RETUNE» означает временной интервал прерывания радиосигнала для сканирования. «S» означает короткий интервал; «L» означает длинный интервал.

Режим Retune для режима ТА активен только для ТА SEEK.

- Функция MASK DPI/MASK ALL: После включения режима AF (поиск альтернативных частот с той же программой), программа, которую Вы прослушиваете, может быть замещена другой программой, которая вещает на той же частоте. Чтобы этого избежать, активируйте функцию MASK DPI. В режиме MASK DPI устройство маскирует только альтернативные частоты с разными информационными программами. В режиме MASK ALL устройство маскирует и информационные программы, и станции, не поддерживающие RDS.

Операции с ТВ-тюнером

Система ТВ и звука

• Нажимайте кнопку SYSTEM на ПДУ или кнопку BAND/NP на панели, чтобы выбрать одну из доступных систем цветности.
• Нажиматй кнопку AUDIO на ПДУ, чтобы выбрать одну из доступных систем звука.

Поиск каналов

Нажмите кнопку APS/TYPE/AUDIO на панели или кнопку AMS на ПДУ для автоматического поиска и сохранениявсех доступных ТВ-каналов. Нажмите и удерживайте кнопку PREVIOUS или NEXT на панели или ПДУ для пошаговой подстройки текущей частоты.

Сохранение и вызов каналов

• Когда канал будет найден, нажмите и удерживайте кнопку с цифрой на ПДУ. Канал будет сохранен под соответствующим номером. Для вызова сохраненного канала нажмите соответствующую кнопку с цифрой на ПДУ.
• Нажимайте кнопки PREVIOUS/NEXT на ПДУ или на панели для перехода к предыдущему или следующему сохраненному каналу.

Воспроизведение дисков/USB накопителей/карт памяти SD/MMC

Загрузка/извлечение диска

• Откройте переднюю панель и вставьте диск в слот маркированной стороной вверх. Диск автоматически загрузится в устройство. Начнется воспроизведение первого файла на диске или в корневом каталоге. Закройте переднюю панель.

- Чтобы извлечь диск из устройства, откройте переднюю панель и нажмите кнопку ЕJECT. Если диск не достать из слота в течение нескольких секунд, он будет автоматически загружен обратно в слот. При

извлечении диска из слота устройство автоматически переключится в другой режим.

Производитель гарантирует нормальное воспроизведение только лицензионных дисков. Воспроизведение некоторых AVI-файлов может оказаться невозможным в зависимости от их конфигурации и параметров, а также условий записи. Видеофайлы с расширением AVI объемом более 2 Гб могут воспроизводиться устройством не полностью.

Воспроизведение файлов MP3/DivX/JPEG

После загрузки носителя, на котором содержатся файлы в форматах MP3/DivX/JPEG, на дисплее отобразится следующий интерфейс:

MUSIC CDDA PLAYING TRACK01 00:01:12/00:03:24

1. Тип файла: музыка/фото/видео
2. Состояние воспроизведения
3. Номер/имя трека, папки или файла (в зависимости от формата)
4. Истекшее/оставшееся время текущего трека

Нажмите кнопку STOP на ПДУ или нажмите и удерживайте кнопку 5/STOP/ENTER на панели; на дисплее отобразится следующее меню диска:

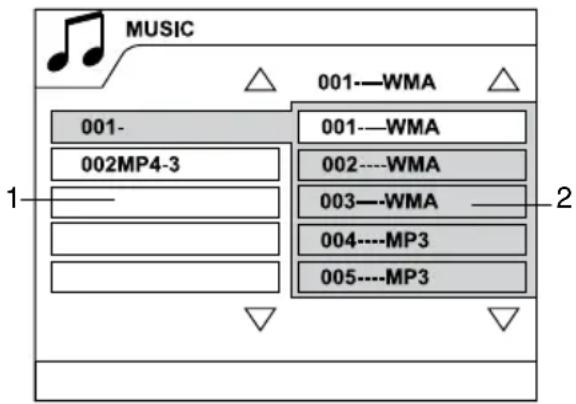

MUSIC 001-WMA 001- 002MP4-3 001-WMA 002-WMA 003-WMA 004-MP3 005-MP3 1 2

1. Список папок
2. Список файлов

Выберите нужный файл или папку с помощью кнопок курсора. Для подтверждения выбора нажмите кнопку ENTER на ПДУ или кнопку 5/STOP/ENTER на панели.

Если Вы используете диск, содержащий файлы разных типов, нажимайте кнопку MEN/PBC на ПДУ для выбора файлов с музыкой, видео или изображениями.

Воспроизведение/пауза/остановка

Во время воспроизведения нажмите кнопку PLAY/PAUSE на ПДУ или нажмите и удерживайте кнопку 6/SET/PAU на панели, чтобы установить воспроизведение на паузу. Выполните это действие еще раз, чтобы продолжить воспроизведение. Для остановки воспроизведения нажмите кнопку STOP на ПДУ или кнопку 5/STOP/ENTER на панели.

Выбор треков/глав

Во время воспроизведения нажмите кнопку PREVIOUS для перехода к предыдущему треку/главе (в зависимости от формата). Нажмите кнопку NEXT для перехода к следующему треку. Нажмите кнопку с цифрой (0-9) на ПДУ для выбора соответствующего трека/главы.

Нажимайте и удерживайте кнопку PREVIOUS или NEXT для перемотки назад или вперед. Скорость перемотки будет увеличиваться при каждом нажатии и удержании кнопки PREVIOUS или NEXT в следующем порядке: x2 => x4 => x8 => x20 => норм. Для возврата к воспроизведению с нормальной скоростью нажмите кнопку PLAY/PAUSE на ПДУ или кнопку PTY/PLAY/PAUSE на панели.

Повторное воспроизведение

Нажимайте и удерживайте кнопку 2/RPT/BПРАВО на панели или нажимайте кнопку REPEAT на ПДУ, чтобы выбрать режим повторного воспроизведения. В зависимости от воспроизводимого формата режимы воспроизведения могут меняться (повтор трека/главы, повтор папки, повтор всего диска, отмена повтора).

Обзорное воспроизведение

Нажмите и удерживайте кнопку 3/INT/ВВЕРХ на панели, чтобы начать обзорное воспроизведение. Устройство будет последовательно воспроизводить несколько начальных секунд каждого трека. Нажмите и удерживайте кнопку еще раз, чтобы отменить обзорное воспроизведение.

Случайное воспроизведение

Нажмите кнопку RANDOM на ПДУ или нажмите и удерживайте кнопку 4/RDM/BНИЗ, чтобы начать случайное воспроизведение треков/разделов на диске. Нажмите кнопку еще раз, чтобы отменить случайное воспроизведение.

Воспроизведение по заданным параметрам

Нажмите кнопку GOTO; на экране ото- бразится меню, в котором Вы можете ввести нужные параметры, такие как номер или время трека/главы/раздела. Используй- те кнопки курсора на ПДУ для навигации по меню параметров и кнопки с цифрами для ввода нужных значений. Нажмите кнопку 5/ STOP/ENTER на панели или кнопку ENTER

на ПДУ, воспроизведение начнется с учетом введенных параметров.

Программирование воспроизведения

• Нажмите кнопку PROG, чтобы войти в меню программирования воспроизведения.
• С помощью кнопок курсора выберите позицию программы, затем нажимайте кнопки с цифрами, чтобы ввести номер нужного трека/раздела/главы (в зависимости от типа диска).
• Нажмите кнопку PLAY/PAUSE, чтобы начать воспроизведение программы, или установите курсор на пункт «ВОСПР» и нажмите кнопку 5/STOP/ENTER на панели или кнопку ENTER на ПДУ для запуска программы.
• Установите курсор на пункт «СБРОС», нажмите кнопку 5/STOP/ENTER на панели или кнопку ENTER на ПДУ, чтобы удалить программу. Нажмите кнопку PROG, чтобы выйти из меню программирования.

Отображение информации на дисплее

Нажимайте кнопку OSD на ПДУ или на- жимайте и удерживайте кнопку 1/OSD/BLE- ВО для отображения различной информа- ции о текущем воспроизведении, такой как номер трека/главы/раздела, оставшееся/ истекшее время воспроизведения трека/ главы/раздела, общее оставшееся время треков/глав/разделов (в зависимости от типа диска).

Изменение масштаба

Во время воспроизведения видео или файлов с изображениями нажимайте кнопку ZOOM на ПДУ для увеличения или уменьшения масштаба изображения в следующем порядке: X2 => X3 => X4 => X1/2 => X1/3 => X1/4 => нормальный масштаб. Вы можете перемещать приближенное изображение с помощью кнопок курсора.

Замедленное воспроизведение

Во время воспроизведения нажимайте кнопку SLOW на ПДУ, чтобы выбрать скорость замедленного воспроизведения: 1/2 => 1/3 => 1/4 => 1/5 => 1/6 => 1/7 => норм. Во время замедленного воспроизведения нажмите и удерживайте кнопку 6/SET/PAU на панели или нажмите кнопку PLAY/PAUSE на ПДУ для возврата к нормальному воспроизведения.

Функция РВС (Управление воспроизведением) (для VCD)

Данная функция доступна только для VCD-дисков, поддерживающих PBC. Нажмите и удерживайте кнопку MEN/PBC на ПДУ, чтобы включить или отключить PBC. На дисплее отобразится меню разделов, в котором Вы можете выбрать нужный раздел с помощью кнопок с цифрами на ПДУ.

Угол просмотра (для DVD)

Нажмите кнопку ANGLE на ПДУ, чтобы выбрать угол просмотра эпизода. Данная функция доступна только для дисков, содержащих эпизоды, снятые под несколькими углами.

Выбор языка аудио (для DVD)

Нажимайте кнопку AUDIO на ПДУ для выбора нужного языка аудио. Данная функция доступна только для дисков, поддерживающих несколько языков аудио.

Выбор языка субтитров (для DVD)

Нажимайте кнопку SUB-T на ПДУ для выбора нужного языка субтитров. Данная функция доступна только для дисков, поддерживающих несколько языков субтитров.

Выбор аудиоканала

При воспроизведении диска VCD или CD нажимайте кнопку AUDIO на ПДУ или нажимайте и удерживайте кнопку AUDIO/TYPE/APS на панели для выбора канала аудио: Моно левый => Моно правый => Стерео.

Выбор системы видео

При воспроизведении видео нажимайте кнопку SYSTEM на ПДУ или кнопку BND/NP на панели для выбора системы видео (NTSC/PAL/PAL60/Авто).

Меню разделов (для DVD)

• Нажмите кнопку MEN/PBC на ПДУ,
  чтобы активировать меню диска. В меню диска Вы можете выбрать нужный пункт с помощью кнопок курсора, затем запустить его воспроизведение с помощью кнопки ENTER на ПДУ или кнопки 5/STOP/ENTER на панели.
• При воспроизведении диска DVD нажмите кнопку TITLE для перехода к меню разделов диска.

Данные операции доступны только для дисков, поддерживающих функцию активного меню.

ID3-теги

Если MP3 файл содержит информацию совместимого формата ID3-tag, эта информация будет отображаться на дисплее.

Примечания по USB/SD/MMC- разъемам

USB: Поддержка формата USB 2.0. Емкость: до 32 Гб.

SD/MMC: Для корректной работы устройства используйте лицензионные карты памяти известных производителей. Избегайте использования нелицензионных карт памяти. Емкость: до 32 Гб.

Загрузка USB/SD/MMC-носителя

Установите USB носитель или карту памяти в соответствующий слот на передней панели. Устройство автоматически переключится в режим USB или SD/MMC карты. Если устройство находится в другом режиме, нажимайте кнопку MOD/MUT на панели или кнопку MODE на ПДУ, чтобы выбрать режим воспроизведения USB или карты памяти. Воспроизведение начнется с первого трека установленного носителя.

Операции с файлами, содержащимися на USB-накопителе или карте памяти, соответствуют операциям с файловыми дисками, описанным выше в параграфе «Операции и дисками».

Настройка системы

Нажмите кнопку SETUP на ПДУ или кнопку 6/SET/PAU на панели для входа в меню настройки системы; с помощью кнопок курсора ВВЕРХ/ВНИЗ выберите страницу настроек: Система, Диск. Нажмите кнопку курсора ВПРАВО, чтобы перейти к списку параметров выбранной страницы. На странице параметров выберите параметр с помощью кнопок курсора ВВЕРХ/ВНИЗ, затем нажмите кнопку ENTER на ПДУ или кнопку 5/STOP/ENTER на панели для перехода к списку настроек. С помощью кнопок курсора ВВЕРХ/ВНИЗ выберите настройку. Нажмите кнопку ENTER на ПДУ или кнопку 5/STOP/ENTER на панели для подтверждения. Нажмите кнопку SETUP на ПДУ или кнопку 6/SET/PAU на панели для перехода к предыдущей странице меню.

Система

МЕНЮ УСТАНОВКИ 1/2 СИСТЕМА NTSC/PAL ДИСК НАСТР. ФОРМАТ ТВ

NTSC/PAL

Выберите систему ТВ (NTSC, PAL, PAL60,

ABTO).

Настройки

Отрегулируйте яркость, контрастность, оттенок, насыщенность и четкость изображения.

Формат ТВ

Выберите режим экрана для просмотра широкоэкранных фильмов.

4:3 PS: Для размера экрана 4:3. Края изображения будут обрезаны.

4:3 LB: Для размера экрана 4:3, сверху и снизу изображения появятся черные полосы.

16:9 wide: Для размера экрана 16:9.

Диск

МЕНЮ УСТАНОВКИ 1/2 СИСТЕМА ЯЗЫК МЕНЮ ДИСК ЯЗЫК АУДИО ЯЗЫК СУБТ. ПАРОЛЬ УРОВЕНЬ

Язык меню

Выберите язык экранного меню.

Язык аудио

Выберите язык аудио. Вы можете выбрать язык из предложенных на DVD диске.

Язык субтитров

Выберите язык субтитров. Вы можете выбрать язык субтитров из предложенных на DVD диске.

Пароль

Изменение пароля. Первоначально установлен фабричный пароль 0000. Вы можете установить собственный пароль. Если Вы забыли собственный пароль, вы можете использовать пароль 0000 как основной.

Уровень

Эта функция предназначена для контроля родителями за содержанием дисков при их воспроизведении и защищает Ваших детей от сцен насилия и эротики. Диск, уровень которого выше, чем установленный с помощью данной функции, не будет воспроизводиться. Вы можете установить рейтинг только при выключенной функции пароля. Ограничения будут действовать только при включенной функции пароля.

Обращение с компакт-дисками

• Не вставляйте в слот для загрузки компакт-диска ничего, кроме компакт-дисков.
• Не используйте диски с трещинами, отколотыми краями, деформированные диски или диски с другими повреждениями, поскольку такие диски могут вызвать искажение звука, шумы или повредить проигрыватель.
• Держите диск только за края (как показано на рисунке). Чтобы обеспечить чистоту диска, не прикасайтесь к его поверхности.
• Когда диски не используются, храните их в футлярах.
• Не подвергайте диски действию прямого солнечного света, повышенной влажности, повышенным температурам или действию пыли.
• Продолжительное влияние предельных температур (например, при пребывании дисков в автомобиле в летнее время) может деформировать диск.
• Не приклеивайте этикеток, не пишите и не наносите химических веществ на поверхность дисков.
• Не прикасайтесь к записанной поверхности дисков.
• Используйте только традиционные круглые диски диаметром 12 см. Не используйте диски необычной формы и нестандартного размера.

Чистка дисков

Отпечатки пальцев должны быть тщательно стерты с поверхности диска мягкой тканью. В отличие от обычных пластинок, компакт-диски не имеют канавок для сбора пыли и микроскопических частиц грязи, поэтому осторожно вытирайте их мягкой тканью, чтобы удалить частицы грязи.

Вытирайте прямолинейным движением от центра к краю.

Не используйте растворитель, бензин, очиститель пластинок или антистатический аэрозоль для чистки дисков. Такие химические вещества могут повредить его пластиковые поверхности.

Чистка корпуса устройства

Протирайте поверхности устройства мягкой тканью. Не мочите корпус. Если корпус очень загрязнен, используйте ткань, слегка смоченную мыльным раствором, и затем вытрите корпус сухой тканью.

Комплект поставки

1. Ресивер .... 1 шт
2. Передняя панель 1 шт
3. Защитный футляр 1 шт
4. Пульт дистанционного управления 1 шт
5. ISO-коннектор.... 1 шт
6. Детали для установки: Шестигранная гайка .... 1 шт
   Ключ-съемник 2 шт
   Опорная планка 1 шт
   Плоская шайба 1 шт
   Пружинная шайба 1 шт
   Винт M5X5 2 шт
   Винт М5 2 шт
7. Информация для потребителя..... 1 шт
8. Гарантийный талон 1 шт
9. Инструкция по эксплуатации ..... 1 шт

Руководство по устранению неисправностей

Ниже приводится таблица, в которой описаны простые проверки, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру.

Неисправность Причина Решение
Нет питания	Зажигание машины не включено.	Если источник питания подключен надлежащим образом к выключателю машины, установите ключ зажигания в положение “ACC”.
	Сгорел предохранитель. Замените предохранитель.
Нет звука	Уровень громкости звука установлен на минимум.	Отрегулируйте громкость звука до необходимого уровня.
	Кабель не подключен надлежащим образом.	Проверьте подключение кабеля.
Плохое качество звучания	Угол установки устройства более 30 градусов.	Отрегулируйте угол установки, установив его менее 30 градусов.
	Диск загрязнен или имеет дефект.	Очистите диск или используйте новый диск.
Диск не загружается или не извлекается из устройства	В устройстве уже есть диск.	Извлеките диск из устройства, затем установите новый диск.
	Конденсация влаги.	В течение часа не пользуйтесь устройством, затем повторите попытку.
Устройство не считывает диск	Диск установлен верхней стороной вниз.	Установите диск стороной с маркировкой вверх.
	Диск загрязнен или имеет дефект.	Очистите диск или установите новый.
	Температура внутри автомобиля очень высокая.	Подождите, пока температура не станет нормальной.
Не работают кнопки	Встроенный микрокомпьютер не работает надлежащим образом.	Выполните перезапуск устройство с помощью кнопки RESET.
	Передняя панель установлена некорректно.	Установите заново переднюю панель.
Радиоприемник не работает	Кабель антенны не подключен к устройству.	Подключите к устройству кабель антенны.
Не работаетавтонастройкарадиостанций	Радиостанции имеютслишком слабый сигнал.	Настраивайтесь на станции вручную.

Технические характеристики

Общие

Источник питания 12 В постоянного тока

Максимальная выходная мощность 4 x 50 Вт

Размеры устройства/вес нетто 178 x 51 x 178 мм/2 кг

Диапазон температур -20 °C - +60°C

Дисплей

Дисплей Встроенный 3-дюймовый TFT

Формат матрицы 16:9

Разрешение экрана 320 (RGB) x 240

Яркость 300 кд/м ^2

Контрастность 400:1

Угол обзора 120°

Стерео FM радио

Частотный диапазон 87.5 - 108.0 МГц

Сохраняемые станции 18

MW радио

Частотный диапазон 522 - 1620 кГц

Сохраняемые станции 12

ТВ-тюнер

Система цветности SECAM/PAL/NTSC

Плеер дисков

Поддержка носителей DVD/DVD±R/DVD±RW, CD/CD-R/CD-RW, USB, SD/MMC

Воспроизведение форматов DVD-video/DVD-audio/SVCD/VCD/CDDA/

HDCD/MP3/Picture-CD/Photo-CD/JPEG/

MPEG4 (DivX/XviD)

Электронная система стабилизации 8 сек DVD, 40 сек CD, 120 сек MP3

Угол установки 0 - +/-30

Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные значения.
