РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-CDM8042 HYUNDAI

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безопасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить настоящее руководство перед подключением, регулировкой и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.

Содержание 17

Перед началом эксплуатации ..... 18

Меры предосторожности 18

Установка/Подключение 20

Установка 20

Общая информация 20

Установка устройства в приборную

панель 20

Установка в приборную панель

(Метод А) 20

Установка декоративной рамки..... 21

Установка в приборную панель

(Метод Б) 21

Операции со съемной панелью ..... 22

Система против кражи 22

Подключение 23

Схема электрических соединений..... 23

Таблица проводов ISO-коннектора .... 23

Управление устройством 24

Элементы управления.... 24

Передняя панель 24

Внутренняя панель 24

Символы ЖК-дисплея 25

Основные операции 26

Включение/выключение устройства .. 26

Регулирование громкости 26

Приглушение звука 26

Настройка параметров звука 26

Функция ВЕЕР 26

Тонкомпенсация 26

Режимы работы устройства 26

Вход AUX 26

Операции с радио 26

Выбор диапазона радио 26

Автонастройка радиостанций 27

Сохранение и вызов станций 27

Автоматическое сохранение станций - 27

Сканирование сохраненных станций .. 27

Сервис RDS 27

Функция AF (альтернативные

частоты) 27

Функция ТА/ТР (программы о

дорожном движении) 27

Функция PTY (тип программы) 28

Функция REG 28

Поиск локальных радиостанций ..... 28

Моно/стерео прием 28

Дополнительные функции 28

Воспроизведение дисков/USB

накопителей/карт памяти SD/MMC ..... 29

Примечания по USB/SD/MMC

разъемам 29

Загрузка/извлечение диска 29

Загрузка USB/SD/MMC карты 29

Остановка воспроизведения 29

Следующий/предыдущий трек 29

Ускоренная перемотка вперед или

назад 29

Режимы воспроизведения 30

Поиск файла/папки 30

Примечания по МРЗ и WMA 30

Примечание по созданию

собственных CD-R или CD-RW,

содержащих файлы МРЗ 31

Общая информация 32

Обращение с компакт-дисками 32

Чистка дисков 32

Чистка корпуса устройства 32

Комплект поставки.... 32

Руководство по устранению

неисправностей 33

Технические характеристики 34

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Меры предосторожности

• Внимательно изучите данное руководство, чтобы ознакомиться с устройством.
• Держите данное руководство под рукой в качестве справочника по правилам эксплуатации и мерам предосторожности. Не допускайте к использованию устройства посторонних лиц, не ознакомившихся и не усвоивших данные инструкции по эксплуатации.
  • ЛАЗЕРНЫЙ ПРОДУКТ КЛАССА 1

Данное устройство оснащено лазерным диодом класса выше 1. Лазерные лучи, исходящие из блока оптической головки считывания информации с компакт-диска, опасны для глаз. В целях обеспечения полной безопасности не снимайте какие-либо крышки и не пытайтесь проникнуть внутрь устройства. Ремонт должен выполняться только квалифицированным специалистом.

• Не допускайте попадания жидкости на устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости или пыли в устройство может стать причиной его выхода из строя, перегрева и появления дыма. Оберегайте устройство от воздействия влаги.
• Убедитесь, что внутрь устройства не попали посторонние предметы. Они могут

вызвать сбои в работе или стать причиной возгорания или поражения лазерным лучом.

• Началом эксплуатации устройства считается момент его установки в автомобиль. Перед началом использования устройства в зимний период рекомендуется прогреть салон автомобиля в течение 20 минут или до достижения эксплуатационного диапазона температуры устройства.
• Использование устройства при температуре, выходящей за рамки эксплуатационного диапазона температур, значительно снижает ресурс работы экрана и других компонентов устройства и может привести к выходу устройства из строя.
• При установке и подключении устройства отключите отрицательную клемму аккумулятора автомобиля.
• Устройство разработано таким образом, чтобы отрицательный вывод аккумулятора был подключен к корпусу транспортного средства. Пожалуйста, убедитесь в этом перед установкой.
• При замене предохранителя, убедитесь, что вы устанавливаете предохранитель с тем же номиналом. Используя предохранитель с повышенным значением тока, можно причинить значительные повреждения устройству.
• Не позволяйте проводам динамиков

соприкасаться друг с другом или с корпусом автомобиля после включения устройства. В противном случае усилитель может быть перегружен или выйти из строя.

• Убедитесь, что источник питания и антенна отключены, если Вы не будете пользоваться устройством в течение длительного времени или во время грозы.
• Убедитесь, что источник питания отключен, если обнаружена неправильная работа устройства, устройство издает нехарактерные звуки, запах, выделяет дым или внутрь его попала жидкость. В этих случаях необходим квалифицированный технический осмотр устройства.
• Не устанавливайте уровень громкости, заглушающий внешние звуки дорожной обстановки и сигналы специального авто-транспорта.
• При неполадках в работе устройства свяжитесь с торговым представителем или с ближайшим сервисным пунктом.

Установка

Общая информация

• Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все соединения выполнены верно, а устройство и система работают правильно.
- Для обеспечения правильной установки устройства используйте только те детали, которые входят в комплект. Использование других приспособлений может привести к появлению сбоев в работе устройства.
- Если для установки устройства необходимо сверлить отверстия в кузове автомобиля или вносить какие-либо другие изменения в его конструкцию, проконсультируйтесь с продавцом.
- Устанавливайте устройство там, где оно не будет закрывать водителю обзор и отвлекать его от дорожной обстановки и не сможет нанести травм пассажирам в случае внезапной остановки автомобиля, например, при экстренном торможении.
- Если при установке устройства угол относительно горизонтальной плоскости превышает 30°, рабочие характеристики проигрывателя могут быть не оптимальны.
- Никогда не устанавливайте устройство в таких местах, где оно будет подвергаться воздействию высокой температуры, например, в местах попадания прямых солнечных лучей, в местах выхода горячего воздуха от отопителя автомобиля, в местах, где очень грязно или пыльно, или там, где устройство будет подвергаться сильной вибрации.
- Перед установкой устройства обязательно снимите переднюю панель.

Установка устройства в приборную панель

Данное устройство может быть установлено либо «спереди» (обычная установка стандарта DIN в приборную панель автомобиля), либо «сзади» (установка стандарта DIN, при которой используются отверстия на боковых сторонах корпуса проигрыва- теля, имеющие резьбу под винты). Более подробно методы установки А и Б описыва- ются ниже.

Установка в приборную панель (Метод А)

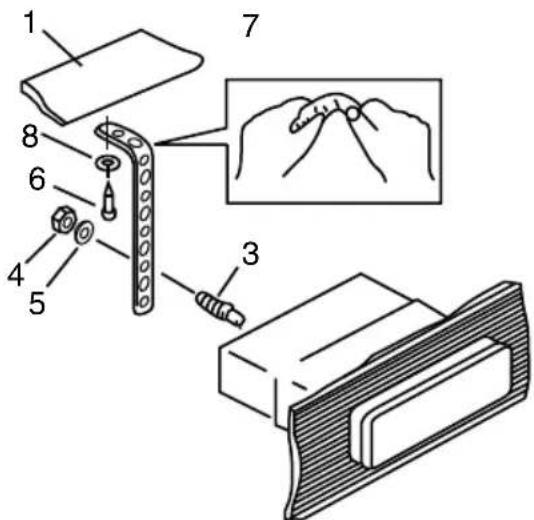

Установка устройства

1. Приборная панель автомобиля
2. Монтажный кожух.
3. Винт
4. Гайка(5 мм)
5. Пружинная шайба
6. Винт (5 x 25 мм)
7. Опорная планка.
8. Плоская шайба

1 182 53 2 3

1. Установите монтажный кожух в приборную панель автомобиля, убедитесь, что он установлен правильной стороной и нет препятствий (провода, элементы приборной панели) для установки магнитолы.
2. После установки монтажного кожуха в приборную панель отогните на нем металлические язычки, соответствующие толщине приборной панели. Это позволит закрепить кожух на месте.
3. Обязательно используйте опорную планку для закрепления задней стороны проигрывателя. Определите место крепления и установите ее согласно приведенному рисунку. Планку можно согнуть руками под нужным углом.
4. Подключите необходимые провода и разъемы. Убедитесь в правильности под-

Ключения.

1. Установите магнитолу в монтажный кожух до фиксации боковых защелок.

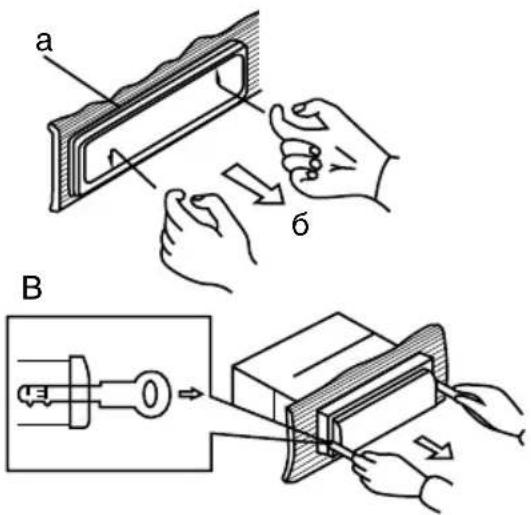

а – Декоративная рамка
6 – Направление снятия рамки
в – Установка ключей съемников

a 6 B

1. Выключите магнитолу и снимите переднюю панель.

2. Вставьте пальцы в канавку на передней стороне декоративной рамки (рамка снимается с небольшим усилием). Потяните рамку на себя, чтобы снять ее.

3. Вставьте входящие в комплект ключи-съемники с обеих сторон корпуса устройства, как показано на рисунке, до щелчка. Для того чтобы извлечь устройство из приборной панели, потяните за съемники или магнитолу и вытяните её на себя (перед снятием убедитесь, что магнитола не за- фиксирована с опорной планкой).

Установка декоративной рамки

Для установки декоративной рамки при- жмите ее к корпусу устройства и нажмите, чтобы вставить на место. Это необходимо сделать до установки передней панели, иначе вы не сможете установить декоратив- ную рамку на место (При установке рамки на место направьте сторону с канавкой вниз и закрепите ее.).

Установка в приборную панель (Метод Б)

В данном случае установки используются отверстия для винтов на боковых сторонах устройства. Закрепите устройство с помощью штатных кронштейнов крепления радиоприемника.

1. Выберите такое положение, в котором отверстия для винтов на кронштейне (3) будут совмещены с отверстиями для винтов на корпусе устройства и вкрутите по два винта (2) с каждой стороны.

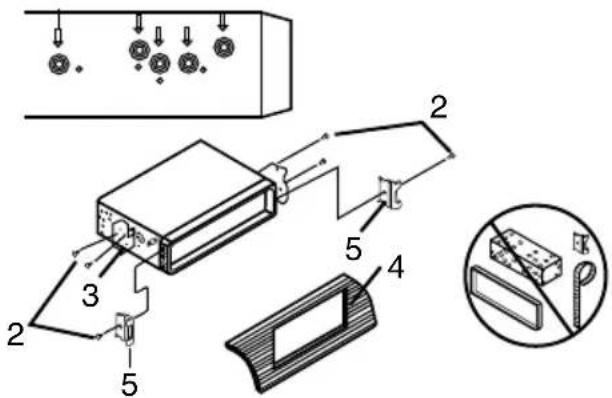

2. Винт.
3. Монтажный кронштейн штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Защелка (снимите эту деталь).

При установке по методу Б монтажный кожух и внешняя декоративная рамка не используются.

Панель может повредиться из-за внешних факторов: тряски, ударов. После снятия ее с устройства держите панель в защитном футляре и старайтесь не ронять и не наносить физических повреждений.

Очень важным элементом является коннектор на задней части панели. Не нажимайте на него ногтями, ручками, от- вертками.

Если панель загрязнилась или запылилась, протрите ее сухой чистой тканью. Для чистки разъема в задней части панели используйте тампон, смоченный изопропиловым спиртом.

Операции со съемной панелью

Вставьте левый крепеж корпуса устройства в отверстие на левой стороне панели, затем вставьте правый крепеж в правое отверстие панели. Нажмите на верхнюю часть панели до щелчка.

Для отсоединения передней панели нажмите кнопку OPEN. Держа панель наклонно под углом примерно 45 градусов, нажмите на нее влево и высвободите правый крепеж корпуса устройства из отверстия на панели. Затем отсоедините левый крепеж.

Система против кражи

Если данное устройство не используется, переднюю панель можно отсоединить и поместить в защитный футляр, входящий в комплект поставки. Панель в футляре

можно взять с собой, когда Вы покидаете автомобиль. Это позволяет избежать кражи панели.

Отключите питание устройства. Снимите переднюю панель и поместите ее в предохранительный футляр.

Подключение

Схема электрических соединений

Предохранитель Лин.выход лев. (белый) Лин. выход прав. (красный) ISO-конектор Разъем для антенны B 1 3 5 7 2 4 6 8 A 1 3 5 7 2 4 6 8 Коннектор А 1. - 2. - 3. - 4. К аккумулятору +12В 5. Питание антенны 6. К габаритным огням Конnext 1. Тылов 2. Тылов 3. Фронт 4. Фронт 5. Фронт 6. Фронт

Коннектор А

1.-
2.-
3. -
4. К аккумулятору +12В
5. Питание антенны
6. К габаритным огням
7. +12B (питание)
8. Заземление

Коннектор В

1. Тыловой правый динамик (+)
2. Тыловой правый динамик (-)
3. Фронтальный правый динамик (+)
   4.Фронтальный правый динамик(-)
   5.Фронтальный левый динамик(+)
   6.Фронтальный левый динамик(-)
4. Тыловой левый динамик (+)
5. Тыловой левый динамик (-)

Таблица проводов ISO-коннектора

Номер	Функция
	Разъем А	Разъем В
1		Тыловой правый(+)---Фиолетовый
2		Тыловой правый(-)---Фиолет./Черный
3		Фронтальный правый(+)---Серый
4	Питание 12В (+)/желтый	Фронтальн. правый(-)---Серый/Черн.
5	Питание антенны/синий	Фронтальный левый(+)---Белый
6	Подсветка панели/оранж.	Фронт. левый((-)---Белый/Черный
7	Зажигание/красный	Тыловой левый(+)---Зеленый
8	Земля/черный	Тыловой левый(-)---Зеленый/Черный

Провод питания антенны предназначен для подачи питания на антенну и для удален-

ного управления дополнительным усилителем.

Элементы управления

Передняя панель

1 2 3 4 5 6 7 8 PWR MODE SEL BAND MUTE H-CDM8042 MP3 WMA HYUNDAI 50W x 4 OPEN OK USB MEM AUTO IN 13 12 11 10 9

1. Кнопка PWR/MUTE
2. Кнопка MODE
3. Регулятор VOLUME
4. Кнопка
5. Дисплей
6. Кнопка MEM

7. Кнопка ОК

8. Кнопка OPEN

9. USB-слот
10. Вход AUX
11. Кнопка
12. Кнопка BAND
13. Кнопка SEL

Внутренняя панель

1 2 3 4 5 SD/MMC RESET

1. Слот для карт памяти SD/MMC
2. Кнопка ЕJECT
3. Индикатор состояния панели
4. Кнопка (отверстие) RESET
5. Слот для дисков

При нажатии кнопки RESET все выполненные установки будут удалены из памяти устройства.

Индикатор состояния панели загорается, когда панель опущена, и мигает при снятии панели.

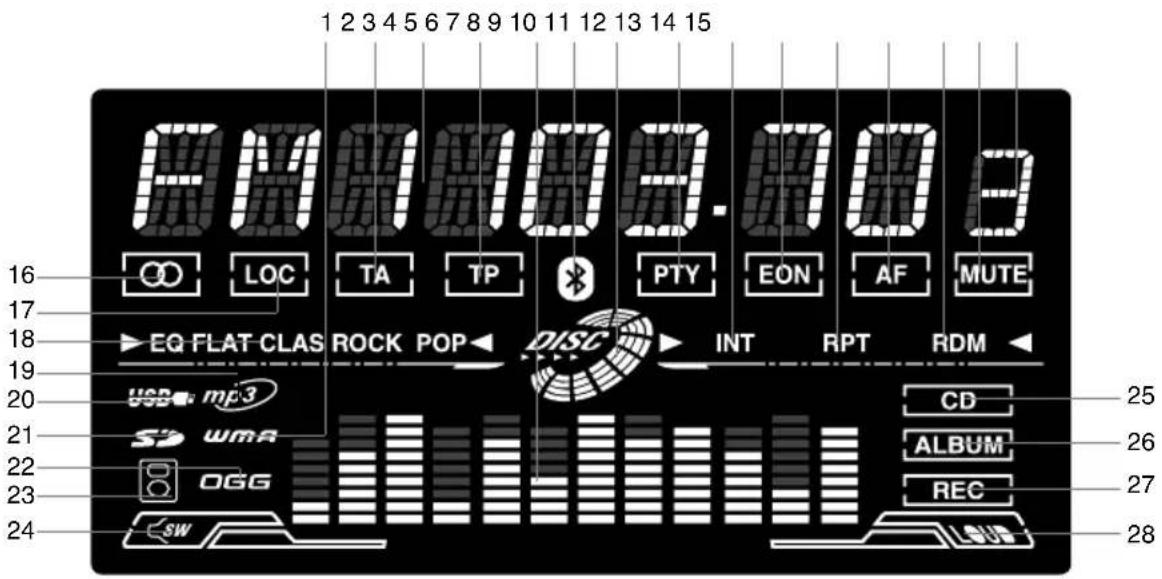

Символы ЖК дисплея

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 FM LOC TA TP PTY EON AF MUTE EQ FLAT CLAS ROCK POP DISC INT RPT RDM CD ALBUM REC SW

1. Индикатор воспроизведения WMA
2. Индикатор функции ТА
   3.Цифровой дисплей
3. Индикатор функции ТР
4. Графический индикатор эквалайзера
5. Не активен для данной модели
6. Индикатор воспроизведения диска
7. Индикатор функции PTY
8. Индикатор обзорного воспроизведения
9. Индикатор функции EON
10. Индикатор повторного воспроизведения
11. Индикатор функции AF
12. Индикатор случайного воспроизведения

13. Индикатор приглушения звука

14. Номер сохраненной станции

15. Индикатор стерео приема
16. Прием местных станций
17. Индикатор режима эквалайзера
18. Индикатор воспроизведения МРЗ
19. Индикатор работы USB
20. Индикатор работы карты памяти
21. Не активен для данной модели
22. Не активен для данной модели
23. Не активен для данной модели
24. Индикатор воспроизведения CD
25. Не активен для данной модели
26. Не активен для данной модели
27. Индикатор тонкомпенсации

Основные операции

Включение/выключение устройства

Нажмите любую кнопку (кроме кнопки OPEN), чтобы включить устройство. Нажмите и удерживайте кнопку PWR/MUTE, чтобы отключить питание устройства.

После отключения устройств уровень громкости и настройки радио будут сохранены в памяти устройства и при включении активируются. Если Вы отключили устройство при уровне громкости звука более 50, при последующем включении уровень громкости автоматически снизится до 50.

Регулирование громкости

Вращайте регулятор VOLUME, чтобы от- регулировать уровень громкости звука.

Приглушение звука

Нажмите кнопку PWR/MUTE, чтобы при- глушить звук. Нажмите кнопку еще раз или регулируйте громкость, чтобы включить звук.

Настройка параметров звука

Нажимайте несколько раз кнопку SEL для выбора нужного параметра звука: VOL (громкость) => BAS (низкие частоты) => TRB (высокие частоты) => BAL (баланс между правым и левым каналами) => FAD (баланс между фронтальным и тыловым каналами) => DSP (эквалайзер). Вращайте регулятор VOLUME для регулировки выбранного параметра.

DSP (эквалайзер): Выберите режим эквалайзера FLAT => CLASSICS => POP => ROCK => DSP OFF (отключение эквалайзера).

При выключении устройства настройки будут сохранены в памяти. При сбросе устройства настройки вернутся к фабричным значениям.

Функция ВЕЕР

Нажмите и удерживайте кнопку SEL, затем нажимайте ее несколько раз, чтобы выбрать ВЕЕР ON. Вращайте регулятор VOLUME для переключения между ВЕЕР ON (функция сопровождения нажатия кнопок звуковым сигналом) и ВЕЕР OFF (отключение звукового сигнала при нажатии кнопок).

Тонкомпенсация

Нажмите и удерживайте кнопку SEL, затем нажимайте ее несколько раз, чтобы выбрать LOUD ON (LOUD OFF). Вращайте регулятор VOLUME для включения или отключения функции компенсации низких и высоких частот, если вы хотите уменьшить уровень звука без потери четкости звучания.

Режимы работы устройства

Нажимайте кнопку MODE, чтобы выбрать режим работы устройства: TUNER (радио) => CD (диск) => SD (карта памяти) => USB => AUX.

Режимы USB, SD, DISC доступны, только если соответствующие носители загружены в устройство.

Вход AUX

Разъем AUX предназначен для подключения внешнего аудио и видео устройства с целью усиления звука. В случае правильного подключения аудиосигнал от внешнего источника будет транслироваться через акустику головного устройства. Это дает возможность регулировать громкость и качество звучания. Например, Вы можете подключить MP3-проигрыватель для прослушивания записей через акустику автомобиля.

Операции с радио

Выбор диапазона

Нажимайте кнопку BAND в режиме радио для выбора нужного диапазона частот: FM1, FM2, FM3, AM1 (M1), AM2 (M2). В каждом диапазоне можно сохранить до 6

радиостанций, общее количество сохраняемых радиостанций составляет 30.

Автоматическая настройка

Для поиска станции выберите диапазон, затем нажмите и удерживайте кнопку ▶▶▶ или ◀◀, начнется автоматический поиск станции вниз или вверх по диапазону соответственно. При обнаружении станции начнется ее вещание.

Сохранение и вызов станций

• Для сохранения станции: выберите диапазон; найдите станцию. Нажмите кнопку MEM, затем вращайте регулятор VOLUME, чтобы выбрать номер позиции для сохраняемой станции (1-6). Для сохранения нажмите кнопку OK.
• Для вызова станции: выберите диапазон; нажмите кнопку MEM, затем вращайте регулятор VOLUME, чтобы выбрать номер, под которым сохранена нужная станция (1-6). Нажмите кнопку OK для вызова станции.

Автоматическое сохранение станций

Выберите диапазон, нажмите и удерживайте кнопку ОК для активации режима автосохранения. Устройство автоматически найдет и сохранит в памяти 6 станций с наиболее сильным сигналом в текущем диапазоне. Для остановки процесса автосохранения нажмите кнопку ОК.

Сканирование сохраненных станций

Выберите диапазон, нажмите кнопку ОК для запуска сканирования всех станций, сохраненных в текущем диапазоне. Для остановки сканирования нажмите еще раз эту кнопку.

Сервис RDS

Сервис RDS (Система радиоданных) доступен не во всех регионах. Имейте в виду, что если услуга RDS не доступна в Вашем ре- гионе, то данная функция не будет работать.

Функция AF (альтернативные частоты)

Нажмите и удерживайте кнопку SEL, затем нажимайте ее несколько раз, чтобы выбрать AF. Вращайте регулятор VOLUME, чтобы включить (ON) или отключить (OFF) эту функцию.

При слабом сигнале функция альтернативных частот позволяет приемнику настраиваться на другие станции с тем же идентификационным кодом, что и текущая станция, но с более сильным сигналом. При включенном режиме AF радио постоянно проверяет силу сигнала альтернативных частот, на которых может транслироваться RDS программа. Если сигнал слабый или исчезает, приемник будет автоматически искать другую частоту с этой программой.

Если символ AF отображается на дисплее статично, это означает, что режим AF активен и идет прием информации RDS. Если символ мигает, режим активен, но информация RDS отсутствует. Если символ AF не отображается, это означает, что режим AF отключен. Если служба RDS недоступна в Вашей местности, выключите режим AF.

Функции ТА (сообщения о ситуации на дорогах)/ТР (программы о дорожном движении)

Нажмите и удерживайте кнопку BAND, чтобы включить или выключить функцию ТА. По умолчанию функция отключена.

При включенной функции ТА устройство осуществляет поиск радиостанции, вещающей информацию о ситуации на дорогах. Если такая информация отсутствует, будет автоматически осуществляться поиск станции, предоставляющей программы о дорожном движении. Если такая станция не будет найдена, устройство вернется к вещанию исходной станции.

При приеме станции с информацией ТР, не без информации ТА, символ ТР

на дисплее будет отображаться статично, а символ ТА будет мигать; при наличии информации ТР и ТА оба символа будут отображаться на дисплее статично.

Если устройство находится в другом режиме работы, и поступила информация о ситуации на дорогах, устройство автоматически переключится в режим радио, и начнется вещание этой информации. После окончания вещания устройство вернется в предыдущий режим.

Функция PTY (тип программы)

(только для FM радио)

Нажмите и удерживайте кнопку MEM для перехода к выбору типа программы; вращайте регулятор VOLUME, чтобы выбрать нужный тип программы. После выбора нажмите кнопку MEM для поиска станции, предоставляющей соответствующий тип программы. Для остановки поиска нажмите эту кнопку еще раз. Если программы выбранного типа не найдена, на дисплее отобразится надпись "PTY NONE" ("Тип программы отсутствует").

Функция REG (региональный прием)

Нажмите и удерживайте кнопку SEL, затем нажимайте ее несколько раз, чтобы выбрать REG. Вращайте регулятор VOLUME, чтобы включить (ON) или выключить (OFF) эту функцию. По умолчанию функция отключена.

При включенной функции REG, устройство принимает региональные станции, аналогичные текущей станции. При отключенной функции прием региональных станций невозможен.

Поиск локальных радиостанций

Нажмите и удерживайте кнопку SEL, затем нажимайте ее несколько раз до отображения на дисплее надписи LOCAL (DISTANT). Вращайте регулятор VOLUME для переключения между LOCAL (активация приема местных радиостанций со слабым сигналом) и DISTANT (отключение приема местных радиостанций; прием удаленных радиостанций как со слабым, так и с сильным сигналом).

Моно/стерео прием (для FM радио)

Нажмите и удерживайте кнопку SEL, затем нажимайте ее несколько раз, пока на дисплее не отобразится надпись STEREO (MONO). Вращайте регулятор VOLUME для переключения между MONO и STEREO. Достичь улучшения дистанционного сигнала можно, отключив режим стерео, что позволяет убрать лишние звуковые шумы.

Дополнительные функции

Нажмите и удерживайте кнопку SEL, затем нажимайте ее несколько раз, пока на дисплее не отобразится одна из следующих функций: MASK DPI => EON TA => TA VOL. Вращайте регулятор VOLUME, чтобы выполнить настройку выбранной функции, затем нажмите кнопку OK для подтверждения.

MASK DPI: После включения режима AF (поиск альтернативных частот с той же программой), программа, которую Вы прослушиваете, может быть замещена другой программой, которая вещает на той же частоте. Чтобы этого избежать, активируйте функцию MASK DPI. В режиме MASK DPI устройство маскирует только альтернативные частоты с разными информационными программами. В режиме MASK ALL устройство маскирует и информационные программы, и станции, не поддерживающие RDS.

EON TA: Выберите EON TA DX или LO. При выборе режима EON TA LOCAL если уровень мощности сигнала радиостанции из другой сети вещания меньше определенного порогового уровня, радиоприемник не переключается на эту станцию и пользователь не услышит никаких искажений.

TA VOL: Установите громкость сообщений о ситуации на дороге.

Воспроизведение дисков/USB накопителей/корт памяти SD/MMC

Примечания по USB/SD/MMC

разъемам

Воспроизведение MP3 файлов с USB карт (флеш-память).

Поддержка карт памяти SD/MMC, 2в1 (SD/MMC).

Поддержка USB флеш-карты.

Поддержка FAT 12/ FAT 16/ FAT 32

- FAT 12/16 (поддержка 200 папок, 500 файлов),

- FAT 32 (поддержка 200 папок, 500 файлов).

- Имя файла: 32 байта/имя папки: 32 байта.

• Tər (id3tag ver 2.0)

Имя/Исполнитель/Альбом: поддержка 32 байтов.

Многофункциональный карт-ридер не поддерживается.

Поддержка формата USB 2.0.

USB: Поддержка формата USB 2.0.

Емкость: до 4 Гб.

SD/MMC: Для корректной работы устройства используйте лицензионные карты памяти известных производителей. Избегайте использования нелицензионных карт памяти. Емкость: до 4 Гб.

Загрузка/извлечение диска

Откройте переднюю панель и вставьте диск в слот маркированной стороной вверх. Диск автоматически загрузится в устройство. Начнется воспроизведение первого файла на диске или в корневом каталоге.

Откройте переднюю панель и нажми- те кнопку ЕJECT, чтобы извлечь диск из устройства. Если диск не достать из слота в течение нескольких секунд, он будет автоматически загружен обратно в слот. При извлечении диска из слота устройство автоматически переключится в другой режим.

Загрузка карты памяти SD/MMC/USB-накопителя

Откройте переднюю панель и вставьте карту памяти SD/MMC в слот для карт памяти. Откройте заглушку USB-порта на передней панели и вставьте USB-накопитель в порт. Режим работы устройства автоматически переключится на MMC/SD или USB. Начнется воспроизведение первого трека на установленном носителе.

Если карта памяти и USB установлены в устройство одновременно, будет активен режим последнего установленного носителя.

Остановка воспроизведения

Устройство автоматически начнет воспроизводить первый трек на установленном носителе (диск/SD/MMC/USB). Перед выполнением каких-либо операций дождитесь, пока устройство закончит чтение носителя. Для остановки воспроизведения нажмите кнопку MODE и выберите другой режим работы. Теперь, при обратном переключении в режим установленного носителя, устройство продолжит воспроизведение с того места, на котором оно было прервано.

Воспроизведение предыдущего/ следующего трека

Во время воспроизведения нажмите кнопку для перехода к предыдущему треку или кнопку для перехода к следующему треку.

Перемотка вперед или назад

Нажмите и удерживайте кнопку ▶ли ◀◀ для перемотки вперед или назад. Отпустите кнопку, когда нужный фрагмент трека будет найден.

Если при перемотке Вы достигли следующего или предыдущего трека, он будет воспроизводиться с нормальной скоростью.

Режимы воспроизведения

Нажмите и удерживайте кнопку SEL, затем нажимайте ее несколько раз до отображения на дисплее FUNC. Вращайте регулятор VOLUME для выбора одного из режимов: SCAN/REPEAT/RANDOM/FUNC OFF (отключение режима) и нажмите кнопку OK для подтверждения.

Scan: ознакомительное воспроизведение (воспроизведение) нескольких начальных секунд каждого трека.

Repeat: повторное воспроизведение одного трека.

Random: воспроизведение всех треков в случайном порядке.

Поиск файла/папки (для МРЗ/WМА файлов)

Функция поиска работает только для дисков, USB носителей и карт памяти, содержащих MP3/WMA файлы.

• Поиск по номеру файла

Нажмите кнопку MEM один раз, чтобы активировать режим поиска по номеру файла; в середине дисплея будет мигать символ *; теперь Вы можете выбрать номер файла для поиска. Вращайте регулятор VOLUME, чтобы выбрать первую цифру номера нужного файла (от 0 до 9). После того, как номер файла будет введен, нажмите кнопку BAND для запуска воспроизведения.

- Поиск по имени файла

Нажмите кнопку MEM дважды; в левой части дисплея будет мигать символ *. Вращайте регулятор VOLUME, чтобы ввести первую букву (A – Z) или цифру (0 – 9) имени нужного файла. Нажмите кнопку SEL для перехода к выбору следующего символа. После того, как ввод имени файла будет завершен, нажмите кнопку BAND для воспроизведения выбранного файла. Если файл с таким именем не будет найден, устройство вернется в режим выбора первого символа.

- Поиск папки

Нажмите три раза кнопку MEM, на дисплее отобразится надпись "ROOT". Вращайте регулятор VOLUME, чтобы выбрать нужную папку.

Общее количество папок на носителе не должно превышать 10.

Примечания по MP3 и WMA

• MP3 это краткое обозначение аудио слоя MPEG 3 и относится к стандарту технологии сжатия звука.
• Данное изделие позволяет воспроизводить файлы MP3 на дисках CD-ROM, CD-R или CD-RW.
• Изделие может считывать файлы MP3, записанные в формате, соответствующем ISO 9660. Однако оно не поддерживает данные MP3, записанные методом пакетной записи.
• Изделие не может считывать файлы МРЗ, которые имеют расширение файла, отличающееся от “.mp3”.
• Если вы воспроизводите не MP3 файл, который имеет расширение “.mp3”, вы можете слышать некоторые шумы.
• В данном руководстве рассматриваются файлы, называемые "файлами МРЗ" и "папкой", а в технологии РС "дорожкой" и "альбомом" соответственно.
• Максимальное количество уровней директории равно 8, включая корневую директорию. Максимальное количество файлов и папок на диске 256.
• Изделие может не воспроизводить дорожки в последовательном порядке.
• Изделие воспроизводит только аудио треки, если диск содержит как аудио треки, так и файлы МРЗ.
• При воспроизведении диска 8 килобит или VBR, истекшее время воспроизведения в окне дисплея будет неправильным, а также ознакомительное воспроизведение может не действовать надлежащим образом. VBR: Переменная скорость передачи битов.
• Устройство поддерживает воспроизведение WMA файлов. Воспроизведение ID3 тегов для формата WMA не является гаран-

тированным, так как это зависит от версий и наличия кириллицы.

• WMA (Windows Media Audio) – формат сжатия музыкальных данных, созданный Microsoft Corporation. Формат использует алгоритмы кодирования для сжатия исходной аудиозаписи, значительно уменьшая размеры файла, но, сохраняя хорошее качество звука даже при низких (например, 64 Кбит/сек) скоростях передачи данных (битрейтах).
• Помните, что изделие может не воспроизводить треки в том порядке, в котором они записаны на диске.

Примечание по созданию собственных CD-R или CD-RW, содержащих файлы MP3

• Для получения высокого качества звука мы рекомендуем преобразовывать файлы МР3 с эталонной частотой 44,1 кГц и фиксированным битрейтом 128 кбит/сек. Не сохраняйте более 256 файлов МР3 на диске.
• Для формата, совместимого с ISO 9660, максимально допустимая глубина вложенных папок равняется 8, включая корневую директорию (папку).
• При использовании диска CD-R воспроизведение возможно только для дисков, на которых закрыта сессия. Убедитесь, что при записи MP3 CD-R или CD-RW были отформатированы как диски данных, а не как аудио диски.
• Не рекомендуется записывать не-MРЗ файлы или ненужные папки вместе с файлами МРЗ на диск, в противном случае потребуется много времени, пока изделие начнет воспроизводить файлы МРЗ.
• На некоторых CD-R или CD-RW данные могут быть записаны особым образом. В этом случае данные могут быть воспроизведены не надлежащим образом. Рекомендуются диски CD-R или CD-RW высокого качества.
• Имя альбома или композиции может содержать до 16 символов. Необходима версия 1.x ID3TAG.

Обращение с компакт-дисками

• Не вставляйте в слот для загрузки компакт-диска ничего, кроме компакт-дисков.
• Не используйте диски с трещинами, отколотыми краями, деформированные диски или диски с другими повреждениями, поскольку такие диски могут вызвать искажение звука, шумы или повредить проигрыватель.
• Держите диск только за края (как показано на рисунке). Чтобы обеспечить чистоту диска, не прикасайтесь к его поверхности.
• Когда диски не используются, храните их в футлярах.
• Не подвергайте диски действию прямого солнечного света, повышенной влажности, повышенным температурам или действию пыли.
• Продолжительное влияние предельных температур (например, при пребывании дисков в автомобиле в летнее время) может деформировать диск.
• Не приклеивайте этикеток, не пишите и не наносите химических веществ на поверхность дисков.
• Не прикасайтесь к записанной поверхности дисков.
• Используйте только традиционные круглые диски диаметром 12 см. Не используйте диски необычной формы и нестандартного размера.

Чистка дисков

Отпечатки пальцев должны быть тщательно стерты с поверхности диска мягкой тканью. В отличие от обычных пластинок, компакт-диски не имеют канавок для сбора пыли и микроскопических частиц грязи, поэтому осторожно вытирайте их мягкой

тканью, чтобы удалить частицы грязи. Вытирайте прямолинейным движением от центра к краю.

Не используйте растворитель, бензин, очиститель пластинок или антистатический аэрозоль для чистки дисков. Такие химические вещества могут повредить его пластиковые поверхности.

Чистка корпуса устройства

Протирайте поверхности устройства мягкой тканью. Не мочите корпус. Если корпус очень загрязнен, используйте ткань, слегка смоченную мыльным раствором, и затем вытрите корпус сухой тканью.

Комплект поставки

1. Ресивер 1 шт
2. Передняя панель 1 шт
3. Защитный футляр.... 1 шт
4. Комплект ISO-адаптеров ..... 1 шт
5. Детали для установки: Шестигранная гайка M5 T ..... 1 шт

Кожух 1 шт
Ключ-съемник 2 шт
Опорная планка 1 шт
Плоская шайба 1 шт
Декоративкая рамка 1 шт
Пружинная шайба 2 шт
Винт (5X25 мм) 1 шт
Болт 4 шт
Заглушка 1 шт

1. Информация для потребителя…… 1 шт
2. Гарантийный талон.... 1 шт
3. Инструкция по эксплуатации ..... 1 шт

Руководство по устранению неисправностей

Ниже приводится таблица, в которой описаны простые проверки, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру.

Неисправность Причина Решение
Нет питания	Зажигание машины не включено.	Если источник питания подключен надлежащим образом к выключателю машины, установите ключ зажигания в положение “ACC”.
	Сгорел предохранитель. Замените предохранитель.
Нет звука	Уровень громкости звука установлен на минимум.	Отрегулируйте громкость звука до необходимого уровня.
	Кабель не подключен надлежащим образом.	Проверьте подключение кабеля.
Плохое качество звучания	Угол установки устройства более 30 градусов.	Отрегулируйте угол установки, установив его менее 30 градусов.
	Диск загрязнен или имеет дефект.	Очистите диск или используйте новый диск.
Диск не загружается или не извлекается из устройства	В устройстве уже есть диск.	Извлеките диск из устройства, затем установите новый диск.
	Конденсация влаги.	В течение часа не пользуйтесь устройством, затем повторите попытку.
Устройство не считывает диск	Диск установлен верхней стороной вниз.	Установите диск стороной с маркировкой вверх.
	Диск загрязнен или имеет дефект.	Очистите диск или установите новый.
	Температура внутри автомобиля очень высокая.	Подождите, пока температура не станет нормальной.
Не работают кнопки	Встроенный микрокомпьютер не работает надлежащим образом.	Выполните перезапуск устройство с помощью кнопки RESET.
	Передняя панель установлена некорректно.	Установите заново переднюю панель.
Радиоприемник не работает	Кабель антенны не подключен к устройству.	Подключите к устройству кабель антенны.
Не работаетавтонастройкарадиостанций	Радиостанции имеютслишком слабый сигнал.	Настраивайтесь на станции вручную.
Однократноеотображениесообщения обошибке (ERROR1 – 11)	Возможна ошибка диска.	Выполните перезапуск устройства с помощью кнопки RESET.Убедитесь, что диск установлен вустройство правильно.Очистите или замените диск.
Повторяющеесяотображениесообщения обошибке (ERROR1 – 11)	Ошибка в работе устройства.	Обратитесь в сервисный центр.

Технические характеристики

Общие

Источник питания 12 В, постоянное

Максимальная выходная мощность 50 Вт х 4 канала

Потребляемый ток макс. 10 А

Предохранитель 10 А

Размеры (Д x Ш x В) 178 x 50 x 165 мм

Диапазон температур -20 ^ C - +60 ^ C

Электронная система стабилизации 40 с CD/ 120 с MP3/ 300 с WMA

Стерео FM радио

Частотный диапазон 65.0 - 74.0/87.5 - 108.0 МГц

Сохраняемые станции 18

Используемая чувствительность 8 мкВ

MW радио

Частотный диапазон 522-1620 кГц

Сохраняемые станции 12

Используемая чувствительность 30 дБ

Плеер дисков

Система Дисковая аудио система

Поддержка носителей CD/CD-R/CD-RW/USB/SD/MMC

Воспроизведение форматов CDDA/MP3/WMA

Частотные характеристики 20 Гц - 20 кГц Угол установки 0 - +/-30

Линейный выход

Выход Линейный RCA-выход (2В)

Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные значения.

АИ49
