Тип продукта	Автомагнитола с однодиновым корпусом
Бренд	Hyundai
Модель	H-CDM8095
Размеры (Ш x В x Г)	178 x 50 x 160 мм
Вес	0.8 кг
Питание	12V DC (масса на минус)
Максимальная выходная мощность	4 x 50 Вт
Выходная мощность RMS	4 x 25 Вт
Поддерживаемые диски	CD, CD-R, CD-RW, MP3, WMA
Воспроизведение через USB	Да (передний USB-порт, MP3/WMA)
Вход AUX	Да (передний разъём 3.5 мм)
Диапазоны радио	FM (87.5-108 МГц) / AM (530-1710 кГц) с RDS
Предустановленные станции	30 (18 FM, 12 AM)
Bluetooth	Не поддерживается
Дисплей	ЖК-дисплей с белой подсветкой
Пульт ДУ	Входит в комплект (ИК)
Эквалайзер	Предустановки эквалайзера (Rock, Pop, Classic, Flat) + пользовательский
Громкость	Да
Часы	Да (синхронизация времени по RDS)
Съёмная панель	Да (против кражи)
Код безопасности	Да (программируемый)
Управление на руле	Совместимо (требуется адаптер, не входит)
Стандарт установки	ISO/DIN однодиновый
Предохранитель	10A (ножевой)
Комплектация	Проводка, винты для крепления, декоративное кольцо, пульт ДУ
Уход	Протирать мягкой сухой тканью; избегать жидкостей

Часто задаваемые вопросы - H-CDM8095 HYUNDAI

Как установить часы на Hyundai H-CDM8095?

Нажмите и удерживайте кнопку CLK, пока не начнут мигать цифры часов. Поверните ручку громкости, чтобы установить часы, затем снова нажмите CLK для установки минут. Поверните ручку для регулировки, нажмите CLK для подтверждения.

Магнитола не включается. Что проверить?

Сначала убедитесь, что зажигание автомобиля включено (положение ACC). Проверьте предохранитель на 10A на задней панели магнитолы и в блоке предохранителей автомобиля. Убедитесь, что проводка надёжно подключена, особенно постоянное питание 12V и провод ACC.

Могу ли я воспроизводить музыку со смартфона через Bluetooth?

Нет, Hyundai H-CDM8095 не поддерживает Bluetooth. Используйте передний вход AUX (кабель 3.5 мм) или USB-порт с совместимым накопителем для воспроизведения музыки с телефона.

Как сбросить магнитолу до заводских настроек?

Нажмите и удерживайте кнопку RST (обычно маленькое отверстие) скрепкой около 3 секунд. Или отключите аккумулятор автомобиля на 10 минут. Это сбросит все настройки, включая код безопасности.

Какой тип USB-накопителя поддерживается?

USB-порт поддерживает накопители в формате FAT32 объёмом до 32 ГБ. Файлы должны быть в формате MP3 или WMA, организованы в папки (макс. 255 папок, 999 файлов).

Как улучшить искажённый звук?

Проверьте импеданс динамиков (минимум 4 Ом) и убедитесь, что они не закорочены. Уменьшите громкость и настройте эквалайзер на предустановку (например, Flat). Также отключите Loudness, если басы перегружены.

Как снять лицевую панель для защиты?

Нажмите кнопку Release, обычно расположенную внизу слева на лицевой панели. Аккуратно потяните панель от устройства. Храните её в прилагаемом чехле во избежание повреждений.

Могу ли я установить эту магнитолу самостоятельно?

Да, если у вас есть базовые знания проводки. Устройство подходит для стандартного однодинового слота. Подключите проводку согласно схеме (постоянное 12V, ACC, земля, динамики). Убедитесь, что ISO-разъём подходит к вашему автомобилю.

Какова процедура кода безопасности для защиты от кражи?

После отключения аккумулятора на магнитоле отобразится CODE. Введите 4-значный код с помощью кнопок предустановок (1-4 для цифр). Если у вас нет кода, проверьте наклейку в руководстве пользователя или обратитесь в поддержку Hyundai. Три неверные попытки заблокируют устройство на 1 час.

Как использовать вход AUX?

Подключите аудиокабель 3.5 мм от вашего устройства к гнезду AUX IN на передней панели. Нажимайте кнопку SRC несколько раз, пока на дисплее не появится AUX. Отрегулируйте громкость на магнитоле и на вашем устройстве.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-CDM8095 HYUNDAI

Комплект для установки в

автомобиль:

CD/MP3-РЕСИВЕР + 13 см

2-ПОЛОСНАЯ КОАКСИАЛЬНАЯ

АКУСТИЧЕСКАЯ СИСТЕМА

Table of contents

Dear customer!

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безопасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить настоящее руководство перед подключением, регулировкой и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.

Содержание 20

Перед началом эксплуатации 21

Меры предосторожности.... 21

Установка/Подключение 23

Установка 23

Общая информация 23

Установка устройства в приборную

панель.... 23

Установка (Метод А) 23

Установка декоративной рамки ..... 24

Установка (Метод Б) 24

Операции со съемной панелью ..... 25

Система против кражи 25

Подключение 26

Схема электрических соединений .... 26

Использование разъема ISO 26

Управление устройством 28

Элементы управления 28

Передняя панель 28

Внутренняя панель 28

Символы ЖК-дисплея 29

Основные операции 30

Включение/выключение устройства .. 30

Выбор режима 30

Регулирование громкости 30

Отключение звука 30

Настройка параметров аудио ..... 30

Функция ВЕЕР 30

Тонкомпенсация 30

Функция эквалайзера (EQ) 30

Установка часов 30

Вход AUX 30

Операции с радио 31

Выбор диапазона радио 31

Поиск радиостанций 31

Сохранение настроенных станций .... 31

Автоматическое сохранение станций 31

Поиск локальных радиостанций ..... 31

Моно/стерео прием (для FM радио).... 31

Сервис RDS 31

AF (альтернативные частоты) 31

ТА (программы о дорожном движении) 32

Функция PTY (тип программы) 32

Дополнительные функции 33

Воспроизведение дисков 33

Установка/извлечение диска 33

Поиск треков МРЗ 33

Перемотка вперед 34

Воспроизведение/пауза 34

Обзорное воспроизведение 34

Повтор воспроизведения 34

Случайное воспроизведение 34

Чтение мультисессионных дисков ..... 34

ID3-теги 34

Операции с USB/картами памяти 34

Примечания по USB/SD/MMC-

разеьмам 34

Установка USB/SD/MMC-карты 34

Общая информация 36

Обращение с компакт-дисками 36

Чистка дисков 36

Чистка корпуса устройства 36

Комплект поставки 36

Устранение неисправностей 37

Технические характеристики 38

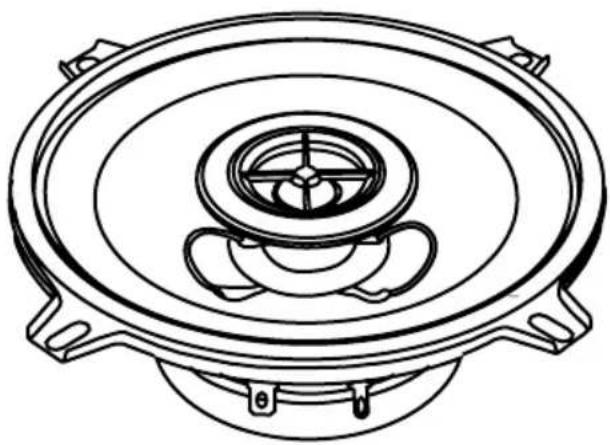

13-см 2-полосная коаксиальная

акустическая система 39

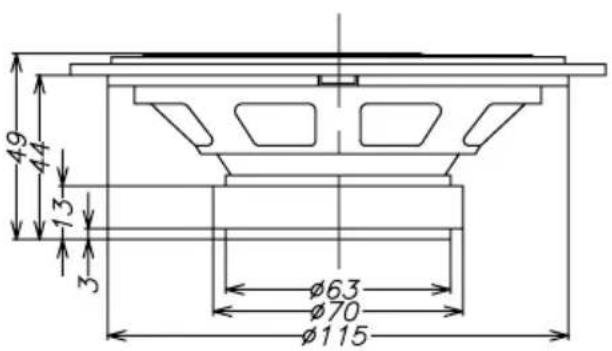

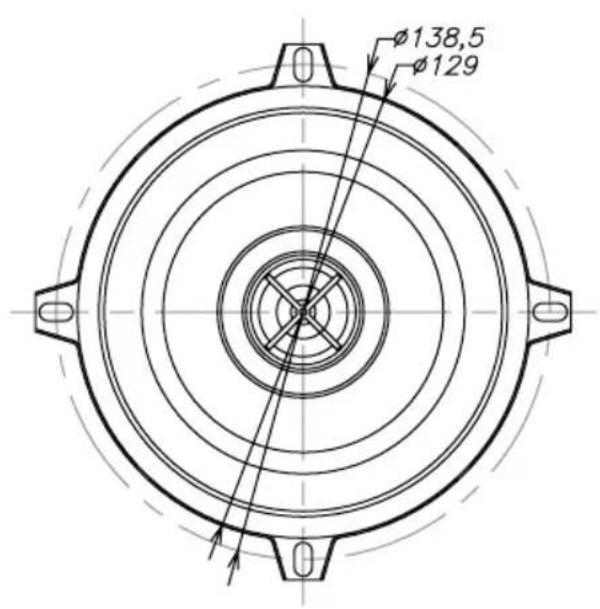

Размеры устройства 39

Комплект поставки 39

Меры безопасности 39

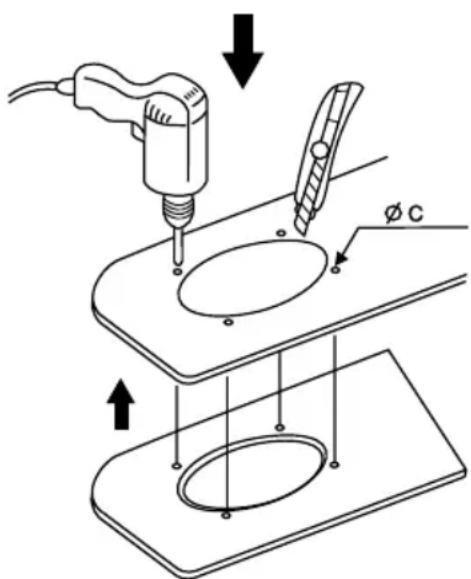

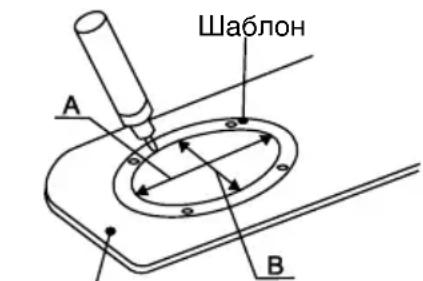

Установка акустической системы 40

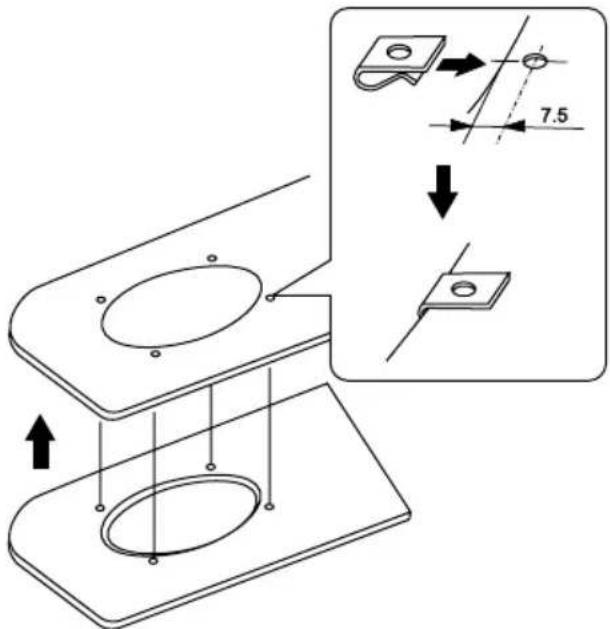

Фиксация акустической системы 41

Неисправности и их устранение 42

Технические характеристики 42

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Меры предосторожности

• Внимательно изучите данное руководство, чтобы ознакомиться с устройством.
• Держите данное руководство под рукой в качестве справочника по правилам эксплуатации и мерам предосторожности. Не допускайте к использованию устройства посторонних лиц, не ознакомившихся и не усвоивших инструкции по эксплуатации.
  • ЛАЗЕРНЫЙ ПРОДУКТ КЛАССА 1

Данное устройство оснащено лазерным диодом класса выше 1. Лазерные лучи, исходящие из блока оптической головки считывания информации с компакт-диска, опасны для глаз. В целях обеспечения полной безопасности не снимайте какие-либо крышки и не пытайтесь проникнуть внутрь устройства. Ремонт должен выполняться только квалифицированным специалистом.

• Не допускайте попадания жидкости на устройство. Это может повлечь за собой поражение электрическим током. Кроме того, попадание жидкости или пыли в устройство может стать причиной его выхода из строя, перегрева и появления дыма. Оберегайте устройство от воздействия влаги.

• Убедитесь, что внутрь устройства не попали посторонние предметы. Они могут вызвать сбои в работе или стать причиной возгорания или поражения лазерным лучом.

• Началом эксплуатации устройства считается момент его установки в автомобиль. Перед началом использования устройства в зимний период рекомендуется прогреть салон автомобиля в течение 20 минут или до достижения эксплуатационного диапазона температуры устройства.

• Использование устройства при температуре, выходящей за рамки эксплуатационного диапазона температур, значительно снижает ресурс работы экрана и других компонентов устройства и может привести к выходу устройства из строя.
• При установке и подключении устройства отключите отрицательную клемму аккумулятора автомобиля.
• Устройство разработано таким образом, чтобы отрицательный вывод аккумулятора был подключен к корпусу транспортного средства. Пожалуйста, убедитесь в этом перед установкой.
• При замене предохранителя, убедитесь, что вы устанавливаете предохранитель с тем же номиналом. Используя предохранитель с повышенным значением тока, можно причинить значительные повреждения устройству.
• Не позволяйте проводам динамиков соприкасаться друг с другом или с корпусом автомобиля после включения устройства. В противном случае усилитель может быть перегружен или выйти из строя.

Перед началом эксплуатации

• Убедитесь, что источник питания и антенна отключены, если Вы не будете пользоваться устройством в течение длительного времени или во время грозы.
• Убедитесь, что источник питания отключен, если обнаружена неправильная работа устройства, устройство издает нехарактерные звуки, запах, выделяет дым или внутрь его попала жидкость. В этих случаях необходим квалифицированный технический осмотр устройства.
• Не устанавливайте уровень громкости, заглушающий внешние звуки дорожной обстановки и сигналы специального авто-транспорта.
• При неполадках в работе устройства свяжитесь с торговым представителем или с ближайшим сервисным пунктом.

Установка

Общая информация

• Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все соединения выполнены верно, а устройство и система работают правильно.
- Для обеспечения правильной установки устройства используйте только те детали, которые входят в комплект. Использование других приспособлений может привести к появлению сбоев в работе устройства.
- Если для установки устройства необходимо сверлить отверстия в кузове автомобиля или вносить какие-либо другие изменения в его конструкцию, проконсультируйтесь с продавцом.
- Устанавливайте устройство там, где оно не будет закрывать водителю обзор и отвлекать его от дорожной обстановки и не сможет нанести травм пассажирам в случае внезапной остановки автомобиля, например, при экстренном торможении.
- Если при установке устройства угол относительно горизонтальной плоскости превышает 30°, рабочие характеристики проигрывателя могут быть не оптимальны.
- Никогда не устанавливайте устройство в таких местах, где оно будет подвергаться воздействию высокой температуры, например, в местах попадания прямых солнечных лучей, в местах выхода горячего воздуха от отопителя автомобиля, в местах, где очень грязно или пыльно, или там, где устройство будет подвергаться сильной вибрации.
- Перед установкой устройства обязательно снимите переднюю панель.

Установка устройства в приборную панель

Данное устройство может быть установлено либо «спереди» (обычная установка стандарта DIN в приборную панель автомобиля), либо «сзади» (установка стандарта DIN, при которой используются отверстия на боковых сторонах корпуса проигрывателя, имеющие резьбу под винты). Более подробно методы установки А и Б описываются ниже.

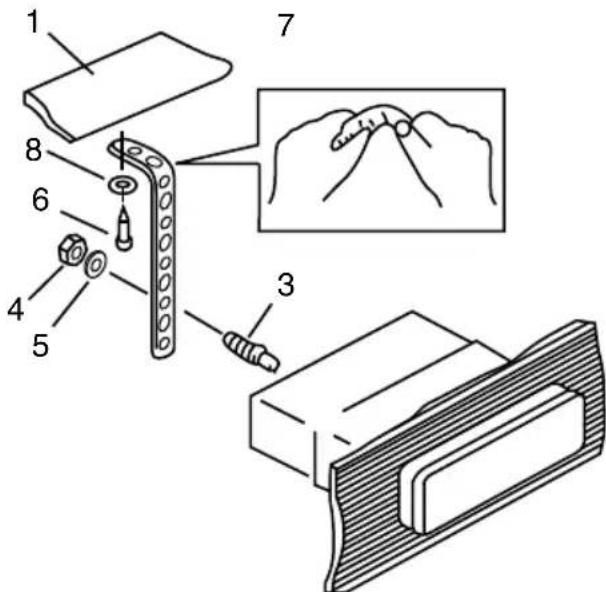

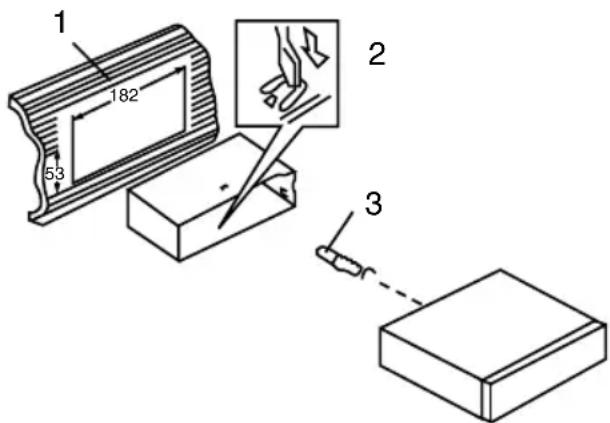

Установка в приборную панель (Метод А)

Установка устройства

1. Приборная панель автомобиля
2. Монтажный кожух.
3. Винт
4. Гайка(5 мм)
5. Пружинная шайба
6. Винт (5 x 25 мм)
7. Опорная планка.
8. Плоская шайба

1. Установите монтажный кожух в приборную панель автомобиля, убедитесь, что он установлен правильной стороной и нет препятствий (провода, элементы приборной панели) для установки магнитолы.
2. После установки монтажного кожуха в приборную панель отогните на нем металлические язычки, соответствующие толщине приборной панели. Это позволит закрепить кожух на месте.
3. Обязательно используйте опорную планку для закрепления задней стороны проигрывателя. Определите место крепления и установите ее согласно приведенному рисунку. Планку можно согнуть руками под

Нужным углом.

1. Подключите необходимые провода и разъемы. Убедитесь в правильности подключения.
2. Установите магнитолу в монтажный кожух до фиксации боковых защелок.

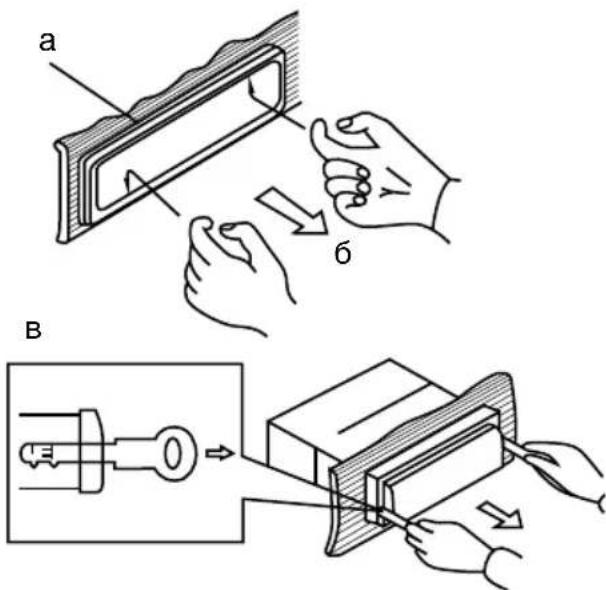

а – Декоративная рамка
6 – Направление снятия рамки
в – Установка ключей съемников

1. Выключите магнитолу и снимите переднюю панель.
2. Вставьте пальцы в канавку на передней стороне декоративной рамки (рамка снимается с небольшим усилием). Потяните рамку на себя, чтобы снять ее.
3. Вставьте входящие в комплект ключи-съемники с обеих сторон корпуса устройства, как показано на рисунке, до щелчка. Для того чтобы извлечь устройство из приборной панели, потяните за съемники или магнитолу и вытяните её на себя (перед снятием убедитесь, что магнитола не зафиксирована с опорной планкой).

Установка декоративной рамки

Для установки декоративной рамки при- жмите ее к корпусу устройства и нажмите, чтобы вставить на место. Это необходимо сделать до установки передней панели, иначе вы не сможете установить декоратив- ную рамку на место (При установке рамки на место направьте сторону с канавкой вниз и закрепите ее.).

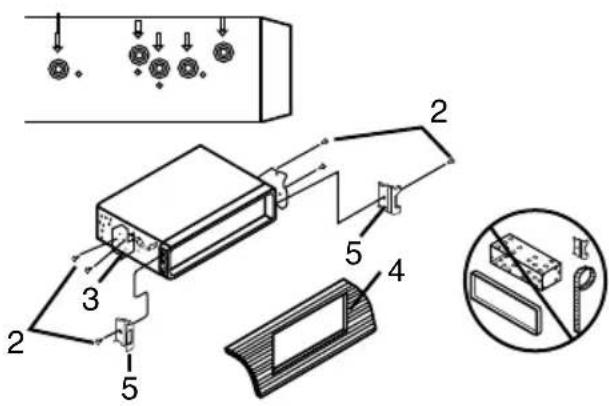

Установка в приборную панель (Метод Б)

В данном случае установки используются отверстия для винтов на боковых сторонах устройства. Закрепите устройство с помощью штатных кронштейнов крепления радиоприемника.

1. Выберите такое положение, в котором отверстия для винтов на кронштейне (3) будут совмещены с отверстиями для винтов на корпусе устройства и вкрутите по два винта (2) с каждой стороны.
2. Винт.
3. Монтажный кронштейн штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Защелка (снимите эту деталь).

При установке по методу Б монтажный кожух и внешняя декоративная рамка не используются.

Панель может повредиться из-за внешних факторов: тряски, ударов. После снятия ее с устройства держите панель в защитном футляре и старайтесь не ронять и не наносить физических повреждений.

Очень важным элементом является коннектор на задней части панели. Не нажимайте на него ногтями, ручками, от- вертками.

Если панель загрязнилась или запылилась, протрите ее сухой чистой тканью. Для чистки разъема в задней части панели используйте тампон, смоченный изопропиловым спиртом.

Операции со съемной панелью

Наденьте крепежное отверстие правой стороны панели на крепление в правой стороне ресивера. Затем нажмите на левую сторону панели до щелчка. Убедитесь в том, что панель плотно закреплена в ресивере, иначе на дисплее могут отобразиться символы ошибок или некоторые кнопки не будут функционировать.

Для отсоединения передней панели на- жмите кнопку OPEN, затем извлеките пра- вую сторону панели из крепления ресивера. Потяните панель на себя.

Система против кражи

Если данное устройство не используется, переднюю панель можно отсоединить и поместить в защитный футляр, входящий в комплект поставки. Панель в футляре можно взять с собой, когда Вы покидаете автомобиль. Это позволяет избежать кражи панели.

Отключите питание устройства. Снимите переднюю панель и поместите ее в предохранительный футляр.

Подключение

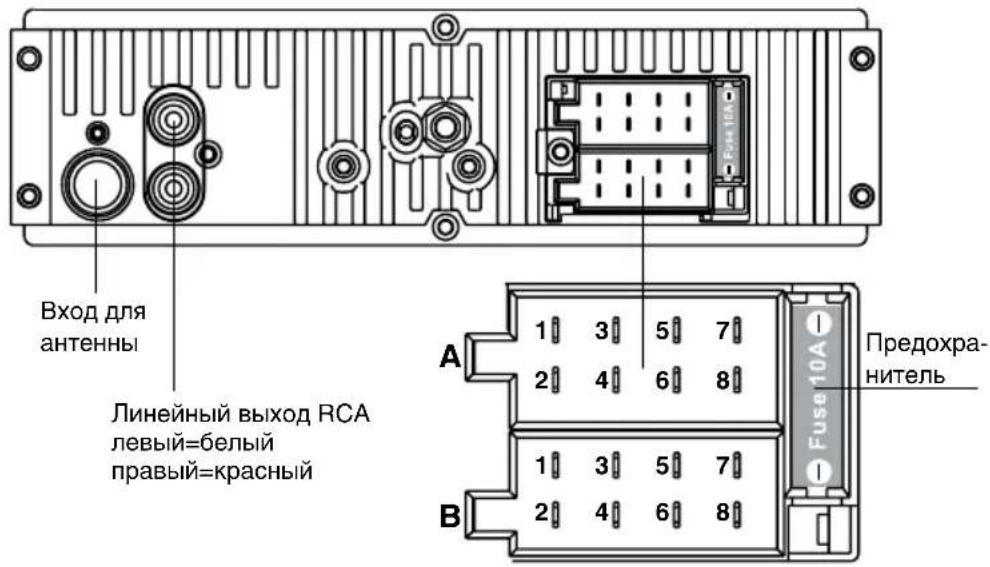

Схема электрических соединений

- Независимо от размера динамиков следует использовать динамики с сопротивлением 4 Ом.

- Не допускайте короткого замыкания проводов динамиков на корпус головного устройства или автомобиля.

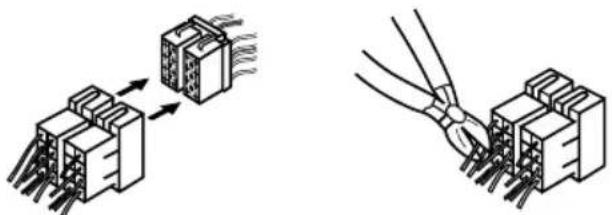

Использование разъема ISO

1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано на рисунке.

1. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением, неправильное подключение может привести к повреждениям изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру питания батареи в соответствии с приведенной таблицей.

Номер Функция
	Разъем А Разъем В
1 Тыловой правый(+)---Синий -
2 Тыловой правый(-)--Синий/Белый -
3 Фронтальный правый(+)---Серый -
4 Фронтальн. правый(-)--Серый/Белый Питание		12В (+)/желтый
5 Фронтальный левый(+)---Зеленый Питание антенны/оранжевый
6 Фронт. левый((-)--Зеленый/Белый Подсветка панели/белый
7 Тыловой левый(+)---Коричневый Зажигание/красный
8 Тыловой левый(-)--Коричневый/Белый Земля/черный

Провод подсветки панели подсоединяется к “+” провода габаритных огней. Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления дополнительным усилителем.

Элементы управления

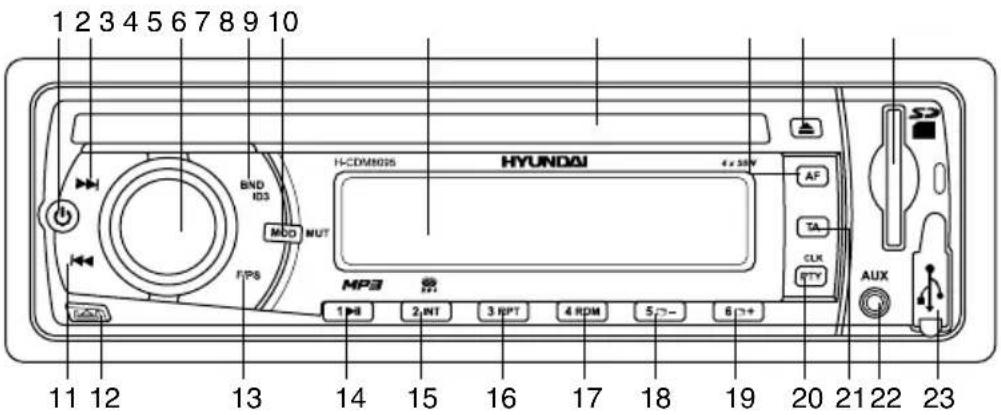

Передняя панель

1. Кнопка POWER

2. Кнопка

3. Регулятор VOLUME/Кнопка SEL

4. Кнопка BND/ID3

5. Кнопка MOD/MUT

6. Дисплей

7. Слот для дисков

8. Кнопка AF

9. Кнопка ЕJECT

10. Слот для карт памяти SD/MMC

11. Кнопка

12. Кнопка OPEN

13. Кнопка F/PS

14. Кнопка 1/▶II

15. Кнопка 2/INT

16. Кнопка 3/RPT

17. Кнопка 4/RDM

18. Кнопка 5/☐ -

19. Кнопка 6/☐ +

20. Кнопка CLK/PTY

21. Кнопка ТА

22. Вход AUX

23. USB порт

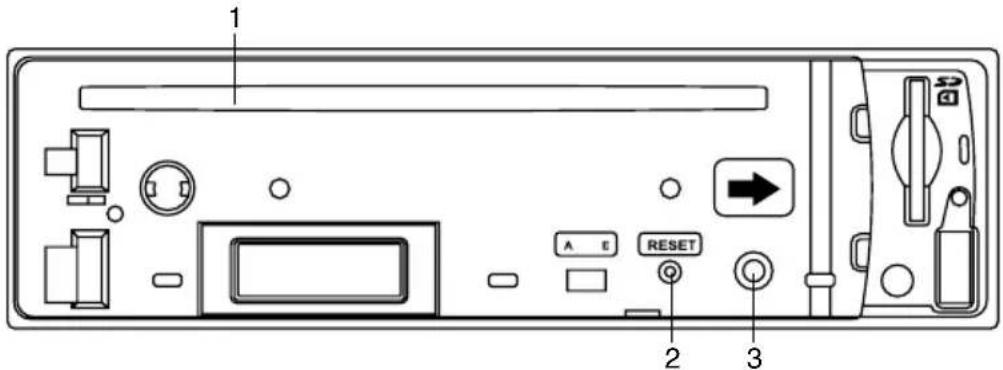

Внутренняя панель

1. Слот для дисков
2. Кнопка (отверстие) RESET
3. Индикатор состояния панели

При нажатии кнопки RESET все выполненные

установки будут удалены из памяти устройства.

Индикатор состояния панели загорается, когда панель опущена, и мигает при снятии панели.

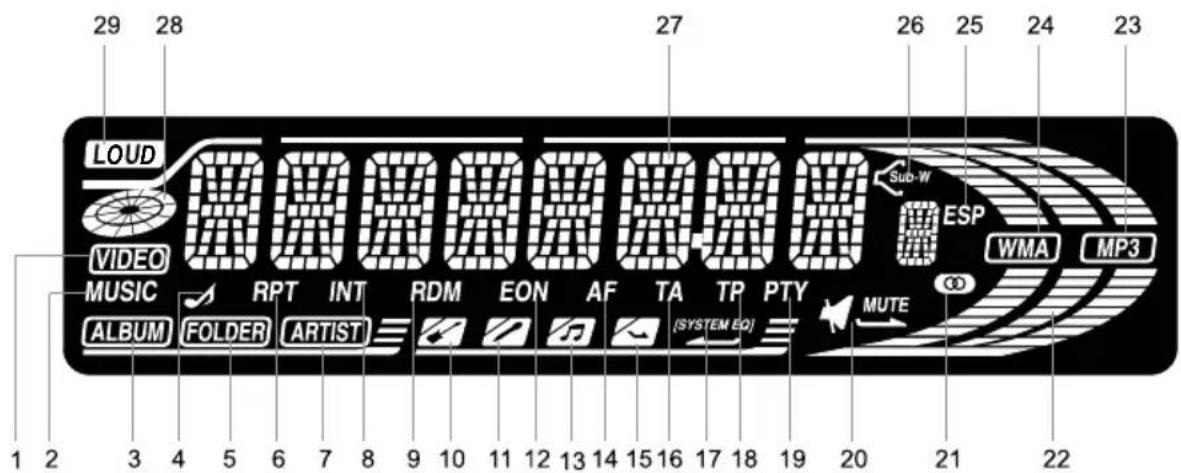

Символы ЖК дисплея

1. Индикатор воспроизведения видео
2. Индикатор воспроизведения музыки
3. Отображение названия альбома
4. Отображение имени файла
5. Отображение имени папки
6. Индикатор повтора воспроизведения
7. Отображение имени артиста
8. Индикатор обзорного воспроизв.
9. Индикатор случайного воспроизв.
10. Режим эквалайзера ROCK
11. Режим эквалайзера POP
12. Индикатор функции EON
13. Режим эквалайзера CLASS
14. Индикатор функции AF
15. Режим эквалайзера FLAT

16. Индикатор функции ТА

17. Индикатор работы эквалайзера

18. Индикатор функции ТР
19. Индикатор функции PTY
20. Индикатор отключения звука
21. Индикатор стерео приема сигнала
22. Графический индикатор сигнала
23. Воспроизведение МРЗ
24. Воспроизведение WMA
25. Индикатор системы электронной стаби - лизации воспроизведения
26. Индикатор работы сабвуфера
27. Цифровой дисплей (отображение радио частоты, номера/имени трека и т.д.)
28. Индикатор загрузки диска
29. Индикатор тонкомпенсации

Основные операции

Включение/выключение устройства

Нажмите любую кнопку (кроме кнопок OPEN и EJECT) для включения устройства. Нажмите и удерживайте кнопку POWER для выключения устройства.

Выбор режима

Нажимайте кнопку MOD/MUT, чтобы выбрать режимы: AUX, TUNER (радио), CD (диск), USB, SD/MMC (карта памяти).

Режимы диск, USB и карта памяти доступны для выбора только если соответствующий носитель вставлен в устройство.

Регулирование громкости

Уровень громкости звука может быть отрегулирован путем вращения регулятора VOLUME.

Отключение звука

Нажмите и удерживайте кнопку MOD/MUT, чтобы отключить звук. Нажмите и удерживайте эту кнопку еще раз или регулируйте громкость, чтобы включить звук.

Настройка параметров аудио

Нажимайте кнопку SEL для выбора одного из параметров: BAS (низкие частоты), TRE (высокие частоты), BAL (баланс между правым и левым каналами), FAD (баланс между передним и задним каналами). На дисплее отобразится соответствующая надпись. Вращайте регулятор VOLUME, чтобы настроить выбранный параметр. После выбора режима не нажимайте никаких кнопок, чтобы выполненные настройки сохранились.

Функция ВЕЕР

Нажимайте кнопку SEL до отображе- ния на дисплее надписи BEEP ON (OFF). Вращайте регулятор VOLUME для переключения между BEEP ON (включение функции сопровождения нажатия кнопок звуковым сигналом) и BEEP OFF (отключение функции), затем в течение некоторого времени не выполняйте никаких операций, чтобы выполненные настройки сохранились.

Тонкомпенсация

Нажимайте кнопку SEL до отображения на дисплее надписи LOUD ON (OFF). Вращайте регулятор VOLUME для включения или отключения функции компенсации низких и высоких частот, если вы хотите уменьшить уровень звука без потери четко-сти звучания.

Функция эквалайзера (EQ)

Нажимайте кнопку SEL до отображения на дисплее надписи EQ OFF. Вращайте регулятор VOLUME для выбора одного из режимов эквалайзера: POP => ROCK => CLASS => FLAT => EQ OFF (выкл). После выбора режима не нажимайте никаких кнопок, чтобы выполненные настройки сохранились.

Установка часов

Вы можете настроить часы, отображаемые на дисплее при включенном питании устройства. Нажмите кнопку CLK/PTY (в режиме радио нажмите и удерживайте), затем нажмите и удерживайте кнопку CLK/PTY в течение 2 секунд, на дисплее начнут мигать часы. Вращайте регулятор VOLUME для установки часов. Нажмите кнопку SEL для перехода к установке минут. Вращайте регулятор VOLUME для установки минут. Нажмите кнопку PTY/CLK или не нажимайте никаких кнопок, чтобы настройки сохранились.

Для отображения часов нажмите кнопку CLK/PTY (в режиме радио нажмите и удерживайте).

Вход AUX

Разъем AUX предназначен для подключения внешнего аудио и видео устройства с целью усиления звука. В случае правильного подключения аудиосигнал от внешнего

источника будет транслироваться через акустику головного устройства. Это дает возможность регулировать громкость и качество звучания. Например, Вы можете подключить МРЗ-проигрыватель для прослушивания записей через акустику автомобиля.

Операции с радио

Выбор диапазона радио

Нажмите кнопку BND/ID3 для выбора диапазона радиовещания. Доступны 3 FM поддиапазона: FM1, FM2, FM3 и 2 MW (AM) поддиапазона: MW1 (AM1), MW2 (AM2). В каждом поддиапазоне Вы можете сохранить в памяти устройства до 6 станций (всего 30 станций).

Поиск радиостанций

В режиме радио нажмите кнопку или для автоматической настройки частоты радио. Приемник настроится на предыдущую или следующую станцию с сильным сигналом. Повторите действия для поиска других радиостанций.

Для поиска нужной частоты вручную нажмите и удерживайте кнопку ◀◀◀ или ▶▶▶ до отображения на дисплее MANU TUNE. Затем нажимайте эти кнопки многократно для пошаговой настройки частоты.

Сохранение настроенных станций

На панели устройства есть 6 кнопок с цифрами, с помощью которых Вы можете сохранять и включать радиостанции в каждом диапазоне. Выберите нужную радиостанцию, затем нажмите и удерживайте кнопку с цифрой. Станция будет сохранена в памяти устройства под этой цифрой. Для вызова сохраненной станции нажмите соответствующую кнопку с цифрой.

Автоматическое сохранение и сканирование станций

• Автоматическое сохранение: Нажмите и удерживайте кнопку F/PS; 6 самых сильных доступных станций будут автоматически сохранены в памяти под цифрами 1\~6. Чтобы остановить автоматическое сохранение, снова нажмите эту кнопку.

- Сканирование: Нажмите кнопку F/PS; приемник выполнит вещание каждой сохраненной станции 3-х FM-диапазонов или 2-х AM-диапазонов в течение нескольких секунд. Чтобы остановить сканирование, снова нажмите эту кнопку.

Поиск локальных радиостанций

Нажимайте кнопку SEL до отображения на дисплее надписи LOCAL (DX). Вращайте регулятор VOLUME для переключения между LOCAL (активация приема местных радиостанций со слабым сигналом) и DX (отключение приема местных радиостанций; прием удаленных радиостанций как со слабым, так и с сильным сигналом).

Моно/стерео прием (для FM радио)

Нажимайте кнопку SEL, пока на дисплее не отобразится надпись STEREO или MONO. Вращайте регулятор VOLUME, чтобы включить режим стерео (STEREO) или моно (MONO) приема.

Достичь улучшения дистанционного сигнала можно, включив режим моно, что позволяет убрать лишние звуковые шумы.

Сервис RDS

Сервис RDS (Система радио данных) доступен не во всех регионах. Имейте в виду, что если услуга RDS не доступна в Вашем регионе, то данная функция не будет работать.

Функция AF (альтернативные частоты)

При слабом сигнале функция альтернативных частот позволяет приемнику настраиваться на другие станции с тем же идентификационным кодом, что и текущая станция, но с более сильным сигналом. При этом вместо частоты на дисплее появится

название станции.

Нажмите кнопку AF, чтобы включить или выключить функцию AF. При включенном режиме AF радио постоянно проверяет силу сигнала альтернативных частот, на которых может транслироваться RDS программа. Если сигнал слабый или исчезает, приемник будет автоматически искать другую частоту с этой программой.

Если служба RDS не доступна в Вашей местности, выключите режим AF. По умолчанию функция включена.

Если символ AF отображается на дисплее статично, это означает, что режим AF активен и идет прием информации RDS. Если символ мигает, режим активен, но информация RDS отсутствует. Если символ AF не отображается, это означает, что режим AF отключен.

Функция ТА (программы о дорожном движении)

В режиме радио нажмите кнопку ТА для включения/отключения функции ТА. Начнется автоматический поиск программ дорожного движения вне зависимости от текущего режима.

Когда программа будет найдена, начнется ее трансляция. Чтобы прервать трансляцию, нажмите кнопку ТА; устройство вернется к предыдущему режиму; это не повлечет за собой отключения функции ТА. Когда программа закончится, устройство автоматически вернется к текущему режиму.

Функция PTY (тип программы)

FM-станции, поддерживающие сервис RDS, передают идентифицирующий сигнал типа программы.

Нажмите кнопку CLK/PTY, чтобы выбрать категорию музыкальных программ. Затем нажимайте кнопки с цифрами 1-6, чтобы выбрать разные типы музыкальных программ.

Нажмите кнопку CLK/PTY дважды, чтобы выбрать категорию информационных программ. Затем нажмите кнопки с цифрами

1-6, чтобы выбрать нужный тип информационных программ. Каждый номер содержит три разных информационных программы на выбор.

Кноп-ка	Музыкальные программы	Информационные программы
1 поп-	музыка,рок-музыка	новости,текущая информация,общая информация и сообщения
2 легкая му-зыка,легкая классическая музыка		спортивные новости,образовательные программы,радиопостановки и сериалы
3 клас-сическая музыка		культурные программынаука и техника развлекательные программы
4 джаз,музыкакантри		метеорологическая информациякоммерция,торговля
5 национальная музыкамузыка ретро		социальные новости,религиозные программы,ток-шоу
6 народнаямузыка		программы для путешественников,хобби и развлечения,документальные программы

При включенной функции PTY при- емник начинает поиск соответствующего типа программы; поиск останавливается, когда программа найдена. Если в течение нескольких секунд ни одна программа не была выбрана, приемник настроится на предыдущую программу. Если за один цикл нужный тип программы не найден, прием- ник вернется к текущему режиму.

Дополнительные функции

Для выбора нужной функции нажмите и удерживайте кнопку SEL, после чего нажимайте ее до отображения на дисплее нужной функции. Вращайте регулятор VOLUME, чтобы выбрать нужную опцию. После осуществления выбора несколько секунд не нажимайте никаких кнопок, чтобы активировать изменения.

Функция TA SEEK/TA ALARM

В режиме TA SEEK устройство выполнит поиск программ о дорожном движении при нажатии кнопки TA;

TA ALARM: когда выбран данный режим, функция автоматической перенастройки радиоприемника не работает. Вместо этого радиоприемник включает звуковое опо-

вещение.

Функция RETUNE S/L - SHORT/LONG

«RETUNE» означает временной интервал прерывания радио сигнала для сканирования. «S» означает короткий интервал; «L» означает длинный интервал.

Режим Retune для режима ТА активен только для ТА SEEK.

Функция MASK DPI/MASK ALL

После включения режима AF (поиск альтернативных частот с той же программой), программа, которую Вы прослушиваете, может быть замещена другой программой, которая вещает на той же частоте. Чтобы этого избежать, активируйте функцию MASK DPI. В режиме MASK DPI устройство маскирует только альтернативные частоты с разными информационными программами. В режиме MASK ALL устройство маскирует и информационные программы, и станции, не поддерживающие RDS.

Воспроизведение дисков

Установка/извлечение диска

Вставьте диск в слот для дисков стороной с надписью вверх. Диск автоматически загрузится в устройство, даже если устройство находится в режиме радио. Для МР3 дисков, на дисплее при загрузке диска отобразится символ МР3. Начнется воспроизведение первого файла в корневой папке.

Для извлечения диска из устройства нажмите кнопку ЕJECT. Если после этого в течение нескольких секунд не достать диск из слота, он будет загружен обратно в слот. При полном извлечении диска устройство автоматически переключится в режим радио.

Поиск треков МРЗ

Вы можете осуществлять поиск треков на диске следующими способами:

Обычный поиск

Нажимайте кнопки PREVIOUS/NEXT для

перехода к предыдущему или следующему треку соответственно. Нажмите кнопки 5/☐ или 6/☐ для перехода на 10 треков вперед или назад соответственно.

Поиск трека

Нажмите кнопку F/PS, на дисплее ото- бразится надпись TRK-SCH. Вращайте регулятор VOLUME, чтобы ввести номер. Введя таким образом номер нужного трека, нажмите и удерживайте кнопку SEL. Нач- нется воспроизведение выбранного трека.

Поиск по имени папки

Нажмите кнопку F/PS дважды; на дисплее отобразится надпись NAVIGATE. Вращением регулятора VOLUME выберите имя нужной папки, затем нажмите кнопку SEL для подтверждения выбора. Начнется воспроизведение файлов, содержащихся в выбранной папке.

Рекомендуется записывать файлы в корневой каталог и не использовать сложную структурную систему папок, для того чтобы был возможен этот вид поиска.

Нажмите и удерживайте кнопку ▶ для перемотки вперед или кнопку ▶ для перемотки назад. Когда нужный фрагмент будет найден, нажмите кнопку 1/▶ для возобновления воспроизведения с нормальной скоростью.

Воспроизведение/пауза

Во время воспроизведения нажмите кнопку 1/▶ для приостановки воспроизведения. Нажмите кнопку повторно для возобновления воспроизведения.

Обзорное воспроизведение

Нажмите кнопку 2/INT для воспроизведения первых 15 секунд каждого трека на диске. Нажмите кнопку еще раз для полного воспроизведения текущего трека.

Повтор воспроизведения

Нажмите кнопку 3/RPT для повторного воспроизведения текущего трека. Нажмите кнопку еще раз для отмены повторного воспроизведения.

Случайное воспроизведение

Нажмите кнопку 4/RDM для воспроизведения файлов в произвольном порядке. Для возобновления нормального воспроизведения нажмите кнопку повторно.

Чтение мультисессионных дисков

Данное устройство может воспроизводить диски, записанные в мультисессионном режиме. Чтение диска начинается автоматически после загрузки такого диска в устройство.

ID3-теги

Если MP3 файл содержит информацию ID3 на русском или английском языках, то такая информация будет отображаться на дисплее во время воспроизведения файла. Для выбора отображения определенной категории ID3-тегов (название альбома, имя файла и др.) нажимайте кнопку BND/ID3.

Устройство может не поддерживать некоторые форматы ID3-тегов.

Операции с USB-накопителями/картами памяти SD/MMC

Примечания по USB/SD/MMC- разъемам

USB: Поддержка формата USB 2.0 и 1.1. Емкость: до 2 Гб.

SD/MMC: Для корректной работы устройства используйте лицензионные карты памяти известных производителей. Избегайте использования нелицензионных карт памяти. Емкость: до 2 Гб.

Установка USB/SD/MMC-карты

Установите USB носитель (предварительно сняв заглушку с USB порта) или карту

памяти в соответствующий слот на передней панели. Устройство автоматически переключится в режим USB или SD/MMC карты. Если устройство находится в другом режиме, нажимайте кнопку MOD, чтобы выбрать режим воспроизведения USB или карты памяти. Воспроизведение начнется с первого трека установленного носителя.

Операции с файлами, содержащимися на USB-накопителе или карте памяти соответствуют операциям, описанным выше в параграфе «Воспроизведение дисков».

Обращение с компакт-дисками

• Не вставляйте в слот для загрузки компакт-диска ничего, кроме компакт-дисков.
• Не используйте диски с трещинами, отколотыми краями, деформированные диски или диски с другими повреждениями, поскольку такие диски могут вызвать искажение звука, шумы или повредить проигрыватель.
• Держите диск только за края (как показано на рисунке). Чтобы обеспечить чистоту диска, не прикасайтесь к его поверхности.
• Когда диски не используются, храните их в футлярах.
• Не подвергайте диски действию прямого солнечного света, повышенной влажности, повышенным температурам или действию пыли.
• Продолжительное влияние предельных температур (например, при пребывании дисков в автомобиле в летнее время) может деформировать диск.
• Не приклеивайте этикеток, не пишите и не наносите химических веществ на поверхность дисков.
• Не прикасайтесь к записанной поверхности дисков.
• Используйте только традиционные круглые диски диаметром 12 см. Не используйте диски необычной формы и нестандартного размера.

Чистка дисков

Отпечатки пальцев должны быть тщательно стерты с поверхности диска мягкой тканью. В отличие от обычных пластинок, компакт-диски не имеют канавок для сбора пыли и микроскопических частиц грязи, поэтому осторожно вытирайте их мягкой тканью, чтобы удалить частицы грязи.

Вытирайте прямолинейным движением от центра к краю.

Не используйте растворитель, бензин, очиститель пластинок или антистатический аэрозоль для чистки дисков. Такие химические вещества могут повредить его пластиковые поверхности.

Чистка корпуса устройства

Протирайте поверхности устройства мягкой тканью. Не мочите корпус. Если корпус очень загрязнен, используйте ткань, слегка смоченную мыльным раствором, и затем вытрите корпус сухой тканью.

Комплект поставки

1. Ресивер ..... 1. шт .....
2. Передняя панель ...1.шт.....
3. Защитный футляр ...1 шт......
4. ISO коннектор .....1.шт.....
5. Детали для установки: Шестигранная гайка М5 Т .1. шт... Кожух ....1 шт....
   Ключ-съемник ... 2 шт ....
   Опорная планка ...1 шт......
   Плоская шайба ... 2 шт Декоративкая рамка ... 1 шт
   Пружинная шайба .. 2 шт......
   Винт (5X25 мм) ....1 шт....
   Винт M5 (5X29.3 мм) ..1 шт.....
6. Информация для потребителя .... 1 шт
7. Гарантийный талон ..... 1 шт ...
8. Инструкция по эксплуатации ..... 1 шт

Устранение неисправностей

Ниже приводится таблица, в которой описаны действия, способные помочь Вам устранить большинство проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру.

Неисправность	Причина Решение
Нет питания	Зажигание машины не включено.	Если источник питания подключен надлежащим образом к выключателю машины, установите ключ зажигания в положение "ACC".
	Сгорел предохранитель. Замените предохранитель.
Нет звука	Уровень громкости звука установлен на минимум.	Отрегулируйте громкость звука до необходимого уровня.
	Кабель не подключен надлежащим образом.	Проверьте подключение кабеля.
Плохое качество звучания	Угол установки устройства более 30 градусов.	Отрегулируйте угол установки, установив его менее 30 градусов.
	Диск загрязнен или имеет дефект.	Очистите диск или используйте новый.
Диск не загружается или не извлекается из устройства	В устройстве уже есть диск.	Извлеките диск из устройства, затем установите новый диск.
	Конденсация влаги.	В течение часа не пользуйтесь устройством, затем повторите попытку.
Устройство не считывает диск	Диск установлен верхней стороной вниз.	Установите диск стороной с маркировкой вверх.
	Диск загрязнен или имеет дефект.	Очистите диск или установите новый.
	Температура внутри автомобиля очень высокая.	Подождите, пока температура не станет нормальной.
Не работают кнопки	Встроенный микрокомпьютер работает некорректно.	Выполните перезапуск устройство с помощью кнопки RESET.
	Передняя панель установлена некорректно.	Установите заново переднюю панель.
Не работает автоматическая настройка радиостанций	Радиостанции имеют слишком слабый сигнал.	Настраивайтесь на станции вручную.
Однократное отображение сообщения об ошибке (ERROR 1 – 11)	Возможна ошибка диска.	Выполните перезапуск устройства с помощью кнопки RESET.Убедитесь, что диск установлен в устройство правильно.Очистите или замените диск.
Повторяющееся отображение сообщения об ошибке (ERROR 1 – 11)	Ошибка в работе устройства.	Обратитесь в сервисный центр.

Технические характеристики

Общие

Источник питания: 12 В постоянного тока

Максимальная выходная мощность: 50 Вт x 4

Требуемый импеданс динамика: 4 – 8 Ом

Предохранитель: 10 А/1А

Размеры (Ш x В x Д)/Вес: 178 x 50 x 178 мм/1,5 кг

Диапазон температур: -20 ^ C - +60 ^ C

Электронная система стабилизации: 40 с CD/120 с MP3

Угол монтажа: 0 - +/-30

Стерео FM радио

Количество сохраняемых станций: 18

Частотный диапазон: 87.5 – 108.0 МГц

Разделение стерео: 35 дБ (1 кГц)

АМ радио

Количество сохраняемых станций: 12

Частотный диапазон: 522-1620 кГц

Используемая чувствительность: 30 дБ

Плеер дисков

Поддержка носителей: CD/CD-R/CD-RW/USB/SD/MMC

Воспроизведение форматов: CDDA/MP3

Частотный отклик: 20 Гц- 20 кГц

Отношение сигнал/шум: > 80 дБ

Разделение каналов: > 50 дБ

Выход: Линейный RCA-выход (2 В)

Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные значения.

АИ49

Размеры устройства Комплект пос

ВКИ

Динамик (2 шт); Защитные металлические решетки (2 шт)

Провод (2 шт x 2 м) Винт (8 шт)

• В руководстве указаны важные указания по эксплуатации и уходу. Сохраните руководство по эксплуатации для последующего использования.
• Не устанавливайте динамики на неров-

ной поверхности, а также в местах, подверженных воздействию влажности, высокой температуры, пыли и сильной вибрации.

- Перед креплением и подключением проводов убедитесь в том, что провод от отрицательной клеммы (-) аккумулятора отсоединен. Несоблюдение этого требования может привести к возникновению короткого

замыкания или пожара.

• Чтобы предотвратить возникновение короткого замыкания, никогда не кладите и не оставляйте никаких металлических предметов (например, монет или металлических инструментов) внутри акустической системы.
• Убедитесь, что клеммы проводов динамиков подключены к соответствующим выходным зажимам автомагнитолы.
• Никогда не прокладывайте электропроводку с внешней стороны автомобиля или под ним, где она может быть повреждена неровностями на дороге или подвижными деталями автомобиля. При установке динамиков для маскировки и сохранности электропроводки, используйте предусмотренные заранее места, такие как пороги, панели и обшивку салона.
• Избегайте длительного превышения номинальной мощности звукового сигнала, подаваемого на акустические системы.
• Не держите вблизи от акустических систем кассеты с записью, часы или кредитные карточки с магнитным кодом во избежание их повреждения под воздействием магнитов, имеющихся в динамиках.
• Если Вы самостоятельно не можете найти подходящее место для установки акустических систем, обращайтесь за советом в ближайшую автомобильную мастерскую или к ближайшему дилеру.

Соблюдайте технику безопасности при работе около бензобака, газовых магистралей, гидравлических линий и линий электропроводки.

Установка акустической системы

Наборы инструментов для установки автомобильной акустической системы можно приобрести у Вашего дилера или в местном магазине аудио аппаратуры. Эти наборы помогут Вам легко произвести установку динамиков. Со всеми вопросами, связанными с методами установки акустических

систем, обращайтесь к профессиональным дилерам автомобильной аудио аппаратуры.

• Выберите место установки автомобильной акустической системы. Для большинства динамиков подходят предусмотренные штатные места в автомобиле. В этом случае Вам понадобится знать только монтажную глубину. Перед установкой динамиков проверьте их монтажную глубину.
• При выборе нестандартного расположения динамиков, при котором необходимо врезать их в панели автомобиля, используйте шаблон (не входит в комплект поставки). Для достижения идеального расположения акустической системы следите за геометрией шаблона, так как точность размеров влияет на качество установки акустической системы (A=B=115 мм, ∅C=5 мм).

Задняя панель

л 2-полосная коаксиальная акустическая система

• Если под декоративной панелью про- ходит металлический корпус автомобиля, тогда для установки акустической системы Вам необходимо действовать следующим образом: снимите декоративную панель; вырежьте посадочное место по шаблону; на металлическом корпусе сделайте разметку отверстий для установки крепежных вин- тов; просверлите отверстия под крепежные винты.
• После того, как отверстия вырезаны, проверьте место установки на наличие неровных поверхностей и краев. Отшлифуйте поверхности, которые могут помешать установке акустической системы.
• Удалите металлическую стружку с места установки динамиков и проверьте его на наличие пустот, куда может попасть вода.

Фиксация акустической системы

• Установите акустическую систему в подготовленные места и еще раз убедитесь, что ее расположение выбрано правильно.
• В комплект поставки входят хомуты, которые должны располагаться на металлической поверхности корпуса автомобиля и совпадать с просверленными до этого отверстиями. Закрепите хомуты с помощью винтов и убедитесь, что при этом каркас динамика не деформировался.

• Включите автомагнитолу на минимальном уровне громкости и проверьте, чтобы динамики работали. После этого Вы можете установить необходимый уровень громкости.

• После установки динамика и его тестирования Вам необходимо установить защитные решетки. Выключите систему и следуйте приведенным ниже указаниям:

• установите защитную решетку;

• внимательно осмотрите место крепления защитной решетки на наличие пустот;
• закрепите защитную решетку с помощью винтов.

Неисправности и их устранение

Если Ваша акустическая система по каким-либо причинам не работает, то, прежде чем обращаться в сервисный центр, внимательно прочитайте данную инструкцию. В таблице приведены часто встречающиеся причины, из-за которых система не функционирует.

Признак Возможная причина Устранение
Нет звука Регулятор громкости установлен в минимальное положение		Установите оптимальный уровень громкости
		Поврежден провод подключения динамика или сам динамик
		Автомагнитола не исправна Обратитесь в сервисный центр
Неестественный звук	Кабели акустической системы под-ключены без соблюдения полярности (+ и -)	Правильно подключите провод в соответствии с примером подключения
	Динамик или проводка неисправны Замените динамик или проводку
	Автомагнитола не исправна Обратитесь в сервисный центр

Правильное заземление является гарантом хорошего звучания акустической системы. Тщательно очистите поверхность, предназначенную для подключения заземляющего провода, от краски, ржавчины и других видов загрязнения.

Технические характеристики

Диффузор НЧ: диффузориз полипропиленаВЧ: 20 мм майларовый твитер
Магнит 5,3 унций (150 г)
Максимальная выходная мощность	120 Ватт
Номинальная мощность 60 Ватт
Сопротивление 4 Ом
Чувствительность 90 дБ
Диапазон воспроизводимых частот	80 – 20000 Гц
Размеры 138,5 x 49 мм
Вес нетто/брутто 0,38 кг/0,8 кг
Размеры коробки (Д x Ш x В) 275 мм x 135 мм
