Бренд	Hyundai
Модель	H-CCR8089
Тип продукта	Автомагнитола
Форм-фактор	1-DIN (стандарт)
Размеры (Ш x В x Г)	178 x 50 x 160 мм
Вес	0.5 кг
Питание	12V DC (отрицательное заземление)
Выходная мощность	4 x 50W (макс.)
Диапазоны тюнера	AM/FM с RDS
Воспроизводимые носители	CD, CD-R/RW, MP3, WMA
Входы на передней панели	USB, AUX (3.5 мм)
Bluetooth	Да, с громкой связью и потоковой передачей аудио
Дисплей	ЖК-дисплей с регулируемым цветом и яркостью
Аудио функции	Предустановки эквалайзера, управление басами/высокими, баланс/фейдер
Дополнительные функции	Часы, будильник, совместимость с управлением на руле
Резервное питание памяти	Память предустановок и часы через провод батареи
Чистка	Используйте мягкую сухую ткань; избегайте растворителей
Безопасность	Предохранитель 10А, не подвергайте воздействию воды или сильного тепла
Запасные части	Обращайтесь в Hyundai или авторизованные сервисные центры для замены
Ремонтопригодность	Проконсультируйтесь с квалифицированным техником; внутри нет деталей, обслуживаемых пользователем
В комплекте	Монтажная втулка, декоративное кольцо, жгут проводов, пульт ДУ (при наличии)

Часто задаваемые вопросы - H-CCR8089 HYUNDAI

Как настроить часы на Hyundai H-CCR8089?

Нажмите и удерживайте кнопку DISP, пока цифры часов не начнут мигать. Поверните ручку громкости для регулировки, затем нажмите снова, чтобы установить минуты. Поверните и нажмите для подтверждения.

Есть ли у H-CCR8089 Bluetooth?

Да, он поддерживает Bluetooth для громкой связи и потоковой передачи аудио. Для сопряжения включите Bluetooth на телефоне и найдите 'H-CCR8089'. При запросе используйте PIN-код 0000.

Как сбросить магнитолу до заводских настроек?

Нажмите кнопку RESET (часто за лицевой панелью или внутри передней панели) с помощью острого предмета. Это восстановит все настройки по умолчанию.

Можно ли воспроизводить музыку с USB-накопителя?

Да, вставьте USB-накопитель с файлами MP3 или WMA в передний USB-порт. Магнитола автоматически прочитает и начнет воспроизведение.

Какая максимальная выходная мощность?

Усилитель выдает до 4 x 50W максимальной мощности. Для непрерывной мощности обратитесь к руководству за номиналами RMS.

Как настроить эквалайзер?

Нажимайте кнопку SEL для перебора басов, высоких частот, баланса и фейдера. Используйте ручку громкости для настройки каждого параметра.

Магнитола постоянно теряет память (часы и предустановки). Что проверить?

Убедитесь, что желтый провод батареи (постоянное 12В) подключен правильно. Также проверьте предохранитель (10А) на силовом проводе.

Можно ли использовать внешний усилитель с этим устройством?

Да, H-CCR8089 имеет выходы RCA предусилителя (передние и задние) для подключения внешних усилителей.

Как чистить лицевую панель?

Снимите лицевую панель и протрите мягкой сухой тканью. Не используйте спирт или абразивные чистящие средства.

Поддерживает ли магнитола кнопки на руле?

Да, у нее есть проводной вход для адаптеров управления на руле (продаются отдельно). Проверьте совместимость с вашим автомобилем.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-CCR8089 HYUNDAI

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безопасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить настоящее руководство перед подключением, регулировкой и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.

Содержание 19

Перед началом эксплуатации ..... 20

Меры предосторожности 20

Установка/Подключение 22

Установка 22

Общая информация 22

Установка устройства в приборную

панель 22

Установка в приборную панель

(Метод А) 22

Установка декоративной рамки ..... 23

Установка в приборную панель

(Метод Б) 23

Операции со съемной панелью ..... 24

Система против кражи 24

Подключение 25

Схема электрических соединений ..... 25

Таблица проводов ISO-коннектора .... 26

Использование разъема ISO 26

Подсоединение парковочного провода 26

Управление устройством 27

Элементы управления 27

Передняя панель 27

Внутренняя панель 27

Пульт дистанционного управления .... 28

Замена батарей 28

Основные операции 29

Включение/отключение устройства ... 29

Регулирование громкости 29

Приглушение звука 29

Регулировка настроек аудио 29

Настройка системы 29

Режимы работы устройства .... 30

Вход AUX 30

Операции с радио 30

Выбор диапазонов 30

Ручная/автоматическая настройка .... 30

Сохранение и вызов радиостанций .... 31

Автоматическое сохранение.... 31

Сканирование станций 31

Сервис RDS 31

Функция AF (альтернативные частоты) 31

Функция ТА 31

Функция PTY (тип программы) ...... 31

Воспроизведение USB накопителей/карт

памяти SD/MMC 32

Примечания по USB/SD/MMC

разъемам 32

Загрузка USB/карты памяти 32

Воспроизведение/пауза 32

Воспроизведение MP3/DivX/JPEG ..... 32

Остановка воспроизведения 32

Выбор треков/глав 32

Повтор фрагмента (А-В) 33

Повторное воспроизведение 33

Воспроизведение по заданным

параметрам.... 33

Случайное воспроизведение 33

Отображение информации на дисплее 33

Изменение масштаба 33

Угол просмотра 34

Выбор языка аудио 34

Выбор языка субтитров 34

Выбор аудиоканала 34

ID3-теги 34

Настройка системы 34

Главная страница 34

Установка динамиков.... 34

Установки Dolby Digital 35

Установки видео 35

Настройки предпочтений 35

Общая информация 36

Чистка корпуса устройства 37

Комплект поставки 37

Руководство по устранению

неисправностей 38

Технические характеристики 39

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Меры предосторожности

• Внимательно изучите данное руководство, чтобы ознакомиться с устройством.
• Держите данное руководство под рукой в качестве справочника по правилам эксплуатации и мерам предосторожности. Не допускайте к использованию устройства посторонних лиц, не ознакомившихся и не усвоивших данные инструкции по эксплуатации.
  • ЛАЗЕРНЫЙ ПРОДУКТ КЛАССА 1

Данное устройство оснащено лазерным диодом класса выше 1. Лазерные лучи, исходящие из блока оптической головки считывания информации с компакт-диска, опасны для глаз. В целях обеспечения полной безопасности не снимайте какие-либо крышки и не пытайтесь проникнуть внутрь устройства. Ремонт должен выполняться только квалифицированным специалистом.

• Не допускайте попадания жидкости на устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости или пыли в устройство может стать причиной его выхода из строя, перегрева и появления дыма. Оберегайте устройство от воздействия влаги.
• Убедитесь, что внутрь устройства не попали посторонние предметы. Они могут

вызвать сбои в работе или стать причиной возгорания или поражения лазерным лучом.

• Началом эксплуатации устройства считается момент его установки в автомобиль. Перед началом использования устройства в зимний период рекомендуется прогреть салон автомобиля в течение 20 минут или до достижения эксплуатационного диапазона температуры устройства.
• Использование устройства при температуре, выходящей за рамки эксплуатационного диапазона температур, значительно снижает ресурс работы экрана и других компонентов устройства и может привести к выходу устройства из строя.
• При установке и подключении устройства отключите отрицательную клемму аккумулятора автомобиля.
• Устройство разработано таким образом, чтобы отрицательный вывод аккумулятора был подключен к корпусу транспортного средства. Пожалуйста, убедитесь в этом перед установкой.
• При замене предохранителя, убедитесь, что вы устанавливаете предохранитель с тем же номиналом. Используя предохранитель с повышенным значением тока, можно причинить значительные повреждения устройству.
• Не позволяйте проводам динамиков

соприкасаться друг с другом или с корпусом автомобиля после включения устройства. В противном случае усилитель может быть перегружен или выйти из строя.

• Убедитесь, что источник питания и антенна отключены, если Вы не будете пользоваться устройством в течение длительного времени или во время грозы.
• Убедитесь, что источник питания отключен, если обнаружена неправильная работа устройства, устройство издает нехарактерные звуки, запах, выделяет дым или внутрь его попала жидкость. В этих случаях необходим квалифицированный технический осмотр устройства.
• Не устанавливайте уровень громкости, заглушающий внешние звуки дорожной обстановки и сигналы специального авто-транспорта.
• При неполадках в работе устройства свяжитесь с торговым представителем или с ближайшим сервисным пунктом.

Установка

Общая информация

• Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все соединения выполнены верно, а устройство и система работают правильно.
- Для обеспечения правильной установки устройства используйте только те детали, которые входят в комплект. Использование других приспособлений может привести к появлению сбоев в работе устройства.
- Если для установки устройства необходимо сверлить отверстия в кузове автомобиля или вносить какие-либо другие изменения в его конструкцию, проконсультируйтесь с продавцом.
- Устанавливайте устройство там, где оно не будет закрывать водителю обзор и отвлекать его от дорожной обстановки и не сможет нанести травм пассажирам в случае внезапной остановки автомобиля, например, при экстренном торможении.
- Если при установке устройства угол относительно горизонтальной плоскости превышает 30°, рабочие характеристики проигрывателя могут быть не оптимальны.
- Никогда не устанавливайте устройство в таких местах, где оно будет подвергаться воздействию высокой температуры, например, в местах попадания прямых солнечных лучей, в местах выхода горячего воздуха от отопителя автомобиля, в местах, где очень грязно или пыльно, или там, где устройство будет подвергаться сильной вибрации.
- Перед установкой устройства обязательно снимите переднюю панель.

Установка устройства в приборную панель

Данное устройство может быть установлено либо «спереди» (обычная установка стандарта DIN в приборную панель автомобиля), либо «сзади» (установка стандарта DIN, при которой используются отверстия на боковых сторонах корпуса проигрыва- теля, имеющие резьбу под винты). Более подробно методы установки А и Б описыва- ются ниже.

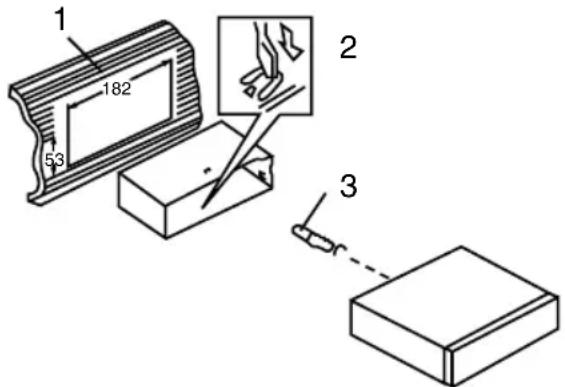

Установка в приборную панель (Метод А)

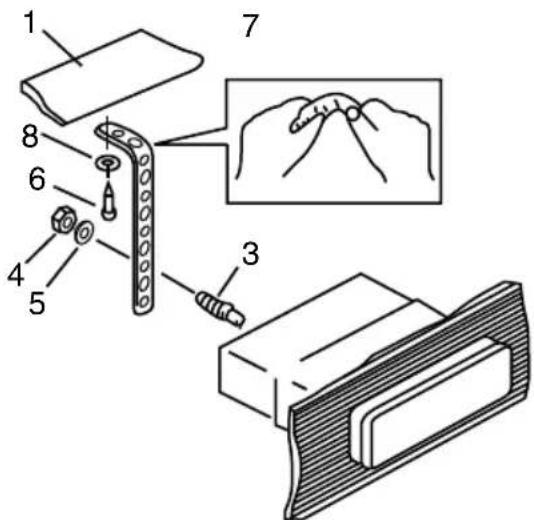

Установка устройства

1. Приборная панель автомобиля
2. Монтажный кожух.
3. Винт
4. Гайка(5 мм)
5. Пружинная шайба
6. Винт (5 x 25 мм)
7. Опорная планка.
8. Плоская шайба

1. Установите монтажный кожух в приборную панель автомобиля, убедитесь, что он установлен правильной стороной и нет препятствий (провода, элементы приборной панели) для установки магнитолы.
2. После установки монтажного кожуха в приборную панель отогните на нем металлические язычки, соответствующие толщине приборной панели. Это позволит закрепить кожух на месте.
3. Обязательно используйте опорную планку для закрепления задней стороны проигрывателя. Определите место крепления и установите ее согласно приведенному рисунку. Планку можно согнуть руками под нужным углом.
4. Подключите необходимые провода и разъемы. Убедитесь в правильности под-

Ключения.

1. Установите магнитолу в монтажный кожух до фиксации боковых защелок.

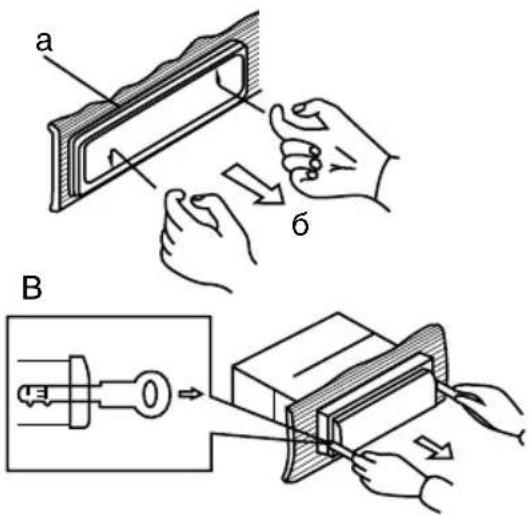

а – Декоративная рамка
6 – Направление снятия рамки
в – Установка ключей съемников

1. Выключите магнитолу и снимите переднюю панель.

2. Вставьте пальцы в канавку на передней стороне декоративной рамки (рамка снимается с небольшим усилием). Потяните рамку на себя, чтобы снять ее.

3. Вставьте входящие в комплект ключи-съемники с обеих сторон корпуса устройства, как показано на рисунке, до щелчка. Для того чтобы извлечь устройство из приборной панели, потяните за съемники или магнитолу и вытяните её на себя (перед снятием убедитесь, что магнитола не за- фиксирована с опорной планкой).

Установка декоративной рамки

Для установки декоративной рамки при- жмите ее к корпусу устройства и нажмите, чтобы вставить на место. Это необходимо сделать до установки передней панели, иначе вы не сможете установить декоратив- ную рамку на место (При установке рамки на место направьте сторону с канавкой вниз и закрепите ее.).

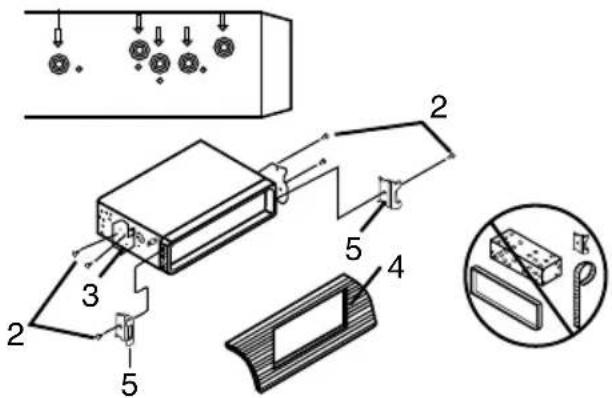

Установка в приборную панель (Метод Б)

В данном случае установки используются отверстия для винтов на боковых сторонах устройства. Закрепите устройство с помощью штатных кронштейнов крепления радиоприемника.

1. Выберите такое положение, в котором отверстия для винтов на кронштейне (3) будут совмещены с отверстиями для винтов на корпусе устройства и вкрутите по два винта (2) с каждой стороны.
2. Винт.
3. Монтажный кронштейн штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Защелка (снимите эту деталь).

При установке по методу Б монтажный кожух и внешняя декоративная рамка не используются.

Панель может повредиться из-за внешних факторов: тряски, ударов. После снятия ее с устройства держите панель в защитном футляре и старайтесь не ронять и не наносить физических повреждений.

Очень важным элементом является коннектор на задней части панели. Не нажимайте на него ногтями, ручками, от- вертками.

Если панель загрязнилась или запылилась, протрите ее сухой чистой тканью. Для чистки разъема в задней части панели используйте тампон, смоченный изопропиловым спиртом.

Операции со съемной панелью

Вставьте левый крепеж корпуса устройства в отверстие на левой стороне панели, затем вставьте правый крепеж в правое отверстие панели. Нажмите на верхнюю часть панели до щелчка.

Для отсоединения передней панели нажмите кнопку OPEN. Держа панель наклонно под углом примерно 45 градусов, нажмите на нее влево и высвободите правый крепеж корпуса устройства из отверстия на панели. Затем отсоедините левый крепеж.

Система против кражи

Если данное устройство не используется, переднюю панель можно отсоединить и поместить в защитный футляр, входящий в комплект поставки. Панель в футляре

можно взять с собой, когда Вы покидаете автомобиль. Это позволяет избежать кражи панели.

Отключите питание устройства. Снимите переднюю панель и поместите ее в предохранительный футляр.

Подключение

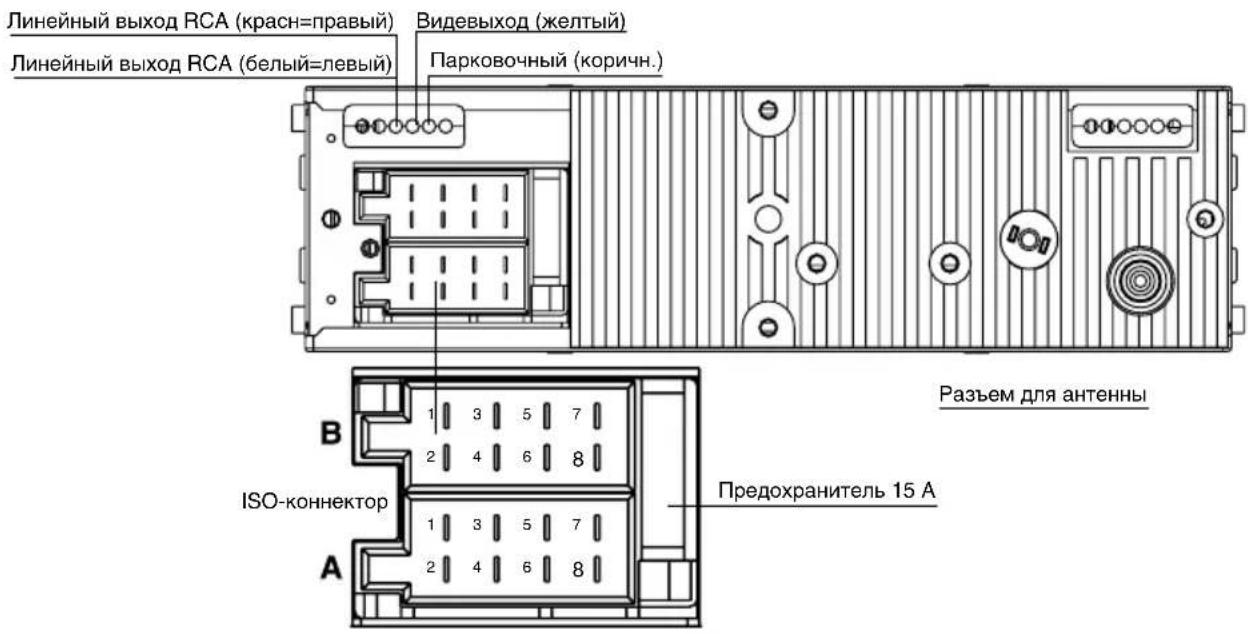

Схема электрических соединений

Коннектор А

1.-
2.-
3. -
4. К аккумулятору +12В
5. Питание антенны
6.-
7. +12B (питание)
8.Заземление

Коннектор В

1. Тыловой правый динамик (+)
2. Тыловой правый динамик (-)
   3.Фронтальный правый динамик(+)
   4.Фронтальный правый динамик(-)
3. Фронтальный левый динамик (+)
   6.Фронтальный левый динамик(-)
4. Тыловой левый динамик (+)
5. Тыловой левый динамик (-)

Таблица проводов ISO-коннектора

Номер Функция
	Разъем А Разъем В
1 - Тыловой правый(+) - Фиолетовый
2 - Тыловой правый(-) - Фиолетовый/Черный
3 - Фронтальный правый(+) - Серый
4 Питание 12В (+)/желтый Фронтальн. правый(-) - Серый/Черный
5 Питание антенны/синий Фронтальный левый(+) - Белый
6 - Фронт. левый((-) - Белый/Черный
7 Зажигание/красный Тыловой левый(+) - Зеленый
8 Земля/черный Тыловой левый(-) - Зеленый/Черный

Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления дополнительным усилителем.

Использование разъема ISO

1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано на рисунке.
2. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением, неправильное подключение может привести к повреждениям изделия. Обрежьте разъем, подключите цветные

головки разъема к шнуру питания батареи в соответствии с приведенной таблицей.

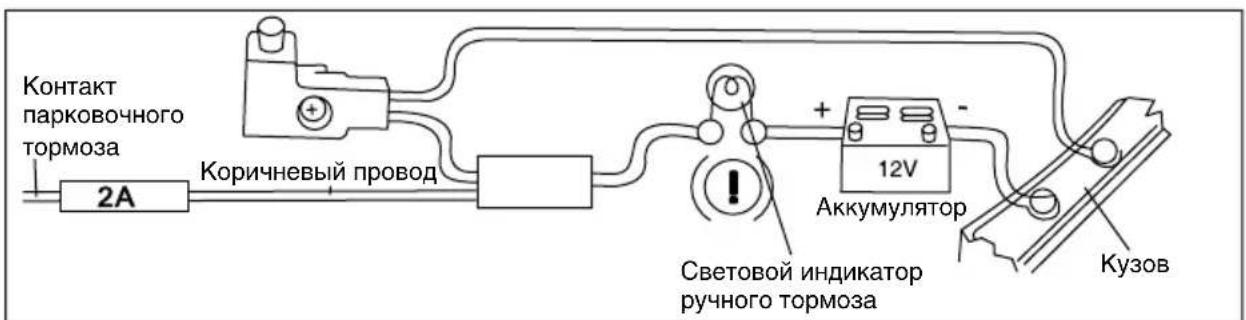

Подключение парковочного провода

Если парковочный провод подсоединен к ручному тормозу, наличие видеоизображения на дисплее будет зависеть от движения автомобиля. Когда автомобиль движется вперед, при воспроизведении видео на дисплее отобразится предупредительная надпись, картинка будет отсутствовать; это позволит водителю не отвлекаться от управления автомобилем.

Элементы управления

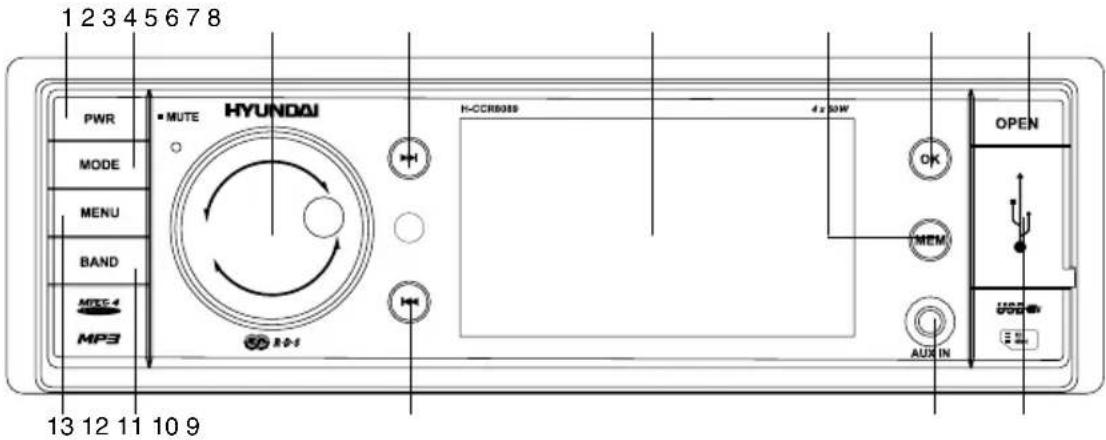

Передняя панель

1. Кнопка PWR/MUTE
2. Кнопка MODE
3. Регулятор VOLUME
4. Кнопка
5. Дисплей
6. Кнопка MEM

7. Кнопка ОК

8. Кнопка OPEN

9. USB-слот
10. Вход AUX
11. Кнопка
12. Кнопка BAND
13. Кнопка MENU

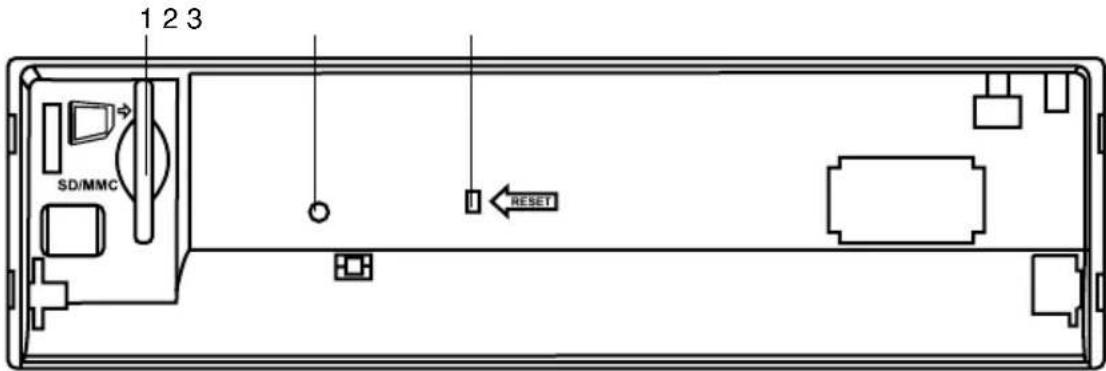

Внутренняя панель

1. Слот для карт памяти SD/MMC
2. Индикатор состояния панели
3. Кнопка (отверстие) RESET

При нажатии кнопки RESET все

выполненные установки будут удалены из памяти устройства.

Индикатор состояния панели загорается, когда панель опущена, и мигает при снятии панели.

Пульт дистанционного управления

1. Кнопки с цифрами

2. Кнопка

3. Кнопка MUTE

4. Кнопка MENU

5. Кнопка SUB-T

6. Кнопка курсора ВПРАВО

7. Кнопка SETUP

8. Кнопка ANGLE

9. Кнопка неактивна для данной модели

10. Кнопка VOL+

11. Кнопка А-В/ZOOM

12. Кнопка SEL

13. Кнопка SEEK+

14. Кнопка VOL-

15. Кнопка AUDIO/GOTO

16. Кнопка DUAL

17. Кнопка TILT

Замена батареи

1. Извлеките лоток для батареи из корпуса ПДУ.

2. Вставьте одну литиевую батарею типа СР 2025 ЗВ плюсом (+) вверх. Вставьте лоток для батареи в корпус ПДУ.

3. Кнопка MODE

4. Кнопка POWER
5. Кнопка курсора ВВЕРХ
6. Кнопка BND/RDM
7. Кнопка ENTER
8. Кнопка курсора ВЛЕВО
9. Кнопка курсора ВНИЗ
10. Кнопка STEREO/MONO
11. Кнопка PTY/PROG
12. Кнопка P.SCN/RPT
13. Кнопка SEEK-/-
14. Кнопка AF/TA
15. Кнопка OSD
16. Кнопка ■РВС

Основные операции

Включение/выключение

устройства

Нажмите кнопку POWER/MUTE на передней панели или кнопку POWER на ПДУ, чтобы включить устройство. Нажмите и удерживайте эту кнопку, чтобы отключить питание устройства.

Регулирование громкости

Вращайте регулятор VOLUME на панели или нажимайте кнопки VOL+/VOL- на ПДУ, чтобы отрегулировать уровень громкости звука.

Приглушение звука

Нажмите кнопку PWR/MUTE на панели или кнопку MUTE на ПДУ, чтобы приглушить звук. Нажмите кнопку еще раз или регули-руйте громкость, чтобы включить звук.

Регулировка настроек аудио

• Нажимайте кнопку SEL на ПДУ, чтобы выбрать одну из настроек аудио: VOL (громкость) => BAS (низкие частоты) => TRE (высокие частоты) => BAL (баланс левые/правые динамики) => FAD (баланс тыловый/фронтальные динамики).
• Нажимайте кнопки VOL+/VOL- на ПДУ или вращайте регулятор VOLUME на панели, чтобы отрегулировать выбранную настройку.

При выключении устройства все настройки будут сохранены. Если при выборе какой-либо настройки Вы в течение 5 секунд не регулируете ее, устройство вернется к предыдущему режиму.

Настройка системы

• Нажмите кнопку MENU, чтобы войти в меню функциональных настроек.
• Находясь в меню, нажимайте кнопки курсора ВПРАВО/ВЛЕВО на ПДУ, чтобы выбрать страницу настроек. Нажимайте кнопки курсора ВВЕРХ/ВНИЗ на ПДУ, что-

бы выбрать параметр для настройки.

• Находясь на выбранной странице, нажимайте кнопки ВВЕРХ/ВНИЗ на ПДУ или вращайте регулятор VOLUME, чтобы выбрать параметр для настройки. Нажмите кнопку ENTER на ПДУ или кнопку ОК на панели, чтобы выполнить настройку параметра.
• Вращайте регулятор VOLUME на панели или нажимайте кнопки VOL+/VOL- на ПДУ, чтобы отрегулировать параметр.
• Доступны следующие страницы настроек:

Меню SETUP («настройка»)

ST: Настройка стерео- или монорежима радио, STEREO/MONO. Достичь улучшения дистанционного сигнала можно, отключив режим стерео, что позволяет убрать лишние звуковые шумы. Вы также можете выбирать режимы стерео и моно нажатием кнопки STEREO/MONO на ПДУ.

Time: Настройте текущее время.

Time: выберите 12-или 24-часовой режим отображения времени.

Веер: Настройка звука нажатия клавиши. ON (звуковое сопровождение нажатия клавиши)/OFF (отключение звукового сопровождения).

Clock: Включение (ON)/отключение (OFF) отображения часов.

Retune: 30S/60S. 30S или 60S – это выбор временного интервала повторного поиска в режиме TA Seek. 30S: короткий, интервал поиска в режиме TA SEEK 30 секунд. 60S: длинный, интервал поиска в режиме TA SEEK 60 секунд. Режим Retune для режима TA активен только для TA SEEK.

Mask: DPI/ALL. После включения режима AF, программа, которую вы прослушиваете, может быть замещена другой программой, которая вещает на той же частоте, чтобы этого избежать активируйте функцию DPI. Так же программа, которую вы прослушиваете, может быть замещена не только другой программой, которая вещает на той же частоте, но и программой с сильным сигналом, чтобы этого не произошло, акти-

вируйте функцию ALL.

TA: SEEK/ALARM. В режиме TA SEEK, устройство будет искать станции передающие информацию о дорожном движении; в режиме TA ALARM, поиск не идет, но когда произойдет происшествие или чрезвычайная ситуация на дорогах, то устройство активирует систему передачи этой информации.

Меню PICTURE («изображение»)

Mode: выберите режим изображения STD/МЯГКИЙ/ЯРКИЙ/ПОЛЬЗ.

Brightness: Настройка уровня яркости экрана. Поддерживается 50 уровней.

Color: Настройка уровня цветности экрана. Поддерживается 50 уровней.

Contrast: Настройка уровня контрастности экрана. Поддерживается 50 уровней. Уровень по умолчанию 25.

EQ («Эквалайзер»)

Mode: Выберите режим эквалайзера EQ OFF (отключен) => FLAT => JAZZ => CLASSICS => ROCK => POP.

Bass: Настройка низких частот. Поддерживается 14 уровней.

Treble: Настройка высоких частот. Поддерживается 14 уровней.

AUDIO («Аудио»)

Balance: Поддерживается 7 уровней для правого и левого каналов.

Fader: Поддерживается 7 уровней для фронтального и тылового каналов.

Loud: Включение (ON)/отключение (OFF) тонкомпенсации (усиления низких частот).

Sub-w: Настройка недоступна для данной модели.

Режимы работы устройства

Нажимайте кнопку MODE, чтобы выбрать режим работы устройства: TUNER (радио) => USB => SD (карта памяти) => AV IN.

Вход AV IN

Разъем AV IN предназначен для подключения внешнего аудио и видео устройства с целью усиления звука. В случае правильного подключения аудиосигнал от внешнего источника будет транслироваться через акустику головного устройства. Это дает возможность регулировать громкость и качество звучания. Например, Вы можете подключить МРЗ-проигрыватель для прослушивания записей через акустику автомобиля.

Операции с радио

Выбор диапазона

Нажимайте кнопку BAND на панели или кнопку RDM/BAND на ПДУ в режиме радио для выбора нужного диапазона частот: FM1, FM2, FM3, AM1 (MW1), AM2 (MW2). В каждом диапазоне можно сохранить до 6 радиостанций; общее количество сохраняемых радиостанций составляет 30.

Ручная/автоматическая настройка

Ручная настройка: Для поиска нужной частоты выберите диапазон, затем нажмите и удерживайте кнопку или на ду или на панели до отображения на дисплее надписи MANUAL. Затем кратко нажимайте эти кнопки для пошаговой подстройки частоты вниз или вверх по диапазону.

Автоматическая настройка: Для поиска станции выберите диапазон, затем нажмите кнопку или на нанели или на ПДУ; начнется автоматический поиск станции вниз или вверх по диапазону соответственно. При обнаружении станции начнется ее вещание.

Сохранение и вызов станций

- Для сохранения станции: выберите диапазон; найдите станцию вручную или автоматически. Нажимайте кнопку MEM, чтобы выбрать номер позиции для сохраняемой станции (1-6). Для сохранения нажмите и удерживайте кнопку MEM. Либо после поиска станции нажмите и удерживайте кнопку с цифрой (1-6) на ПДУ, чтобы

сохранить станцию в соответствующей ячейке памяти устройства.

- Для вызова станции: выберите диапазон; нажимайте кнопку МЕМ на панели, либо нажмите кнопку с цифрой (1-6) на ПДУ, чтобы вызвать станцию, сохраненную под соответствующим номером.

Автоматическое сохранение станций

Выберите диапазон, нажмите и удерживайте кнопку RPT/P.SCN на ПДУ для активации режима автосохранения. Устройство автоматически найдет и сохранит в памяти 6 станций с наиболее сильным сигналом в текущем диапазоне. Для остановки авто- сохранения нажмите эту кнопку еще раз.

Сканирование сохраненных станций

Выберите диапазон, нажмите кнопку RPT/P.SCN на ПДУ для запуска сканирования всех станций, сохраненных в текущем диапазоне. Для остановки сканирования нажмите эту кнопку еще раз.

Сервис RDS

Сервис RDS (Система радиоданных) доступен не во всех регионах. Имейте в виду, что если услуга RDS не доступна в Вашем регионе, то данная функция не будет работать.

Функция AF (альтернативные частоты)

Нажмите кнопку AF/TA на ПДУ, чтобы включить функцию AF.

При слабом сигнале функция альтернативных частот позволяет приемнику настраиваться на другие станции с тем же идентификационным кодом, что и текущая станция, но с более сильным сигналом. При включенном режиме AF радио постоянно проверяет силу сигнала альтернативных частот, на которых может транслироваться RDS программа. Если сигнал слабый или исчезает, приемник будет автоматически искать другую частоту с этой программой.

Если символ AF отображается на дисплее статично, это означает, что режим AF активен и идет прием информации RDS. Если символ мигает, режим активен, но информация RDS отсутствует. Если символ AF не отображается, это означает, что режим AF отключен. Если служба RDS недоступна в Вашей местности, выключите режим AF.

ТА (сообщения о ситуации на дорогах)/ТР (программы о дорожном движении)

Нажмите и удерживайте кнопку AF/TA на ПДУ, чтобы включить или выключить функцию TA. По умолчанию функция отключена.

При включенной функции ТА устройство осуществляет поиск радиостанции, вещающей информацию о ситуации на дорогах. Если такая информация отсутствует, будет автоматически осуществляться поиск станции, предоставляющей программы о дорожном движении. Если такая станция не будет найдена, устройство вернется к вещанию исходной станции.

При приеме станции с информацией ТР, не без информации ТА, символ ТР на дисплее будет отображаться статично, а символ ТА будет мигать; при наличии информации ТР и ТА оба символа будут отображаться на дисплее статично.

Если устройство находится в другом режиме работы, и поступила информация о ситуации на дорогах, устройство автоматически переключится в режим радио, и начнется вещание этой информации. После окончания вещания устройство вернется в предыдущий режим. Чтобы проигнорировать эту информацию, нажмите и удерживайте кнопку AF/TA на ПДУ.

Функция PTY (тип программы)

FM-станции, поддерживающие сервис RDS, передают идентифицирующий сигнал типа программы.

Нажимайте кнопку PTY/PROG на ПДУ

для переключения между списками типов программ. При отображении каждого списка нажмите кнопку с цифрами 1-6, чтобы выбрать нужный тип программы.

При включенной функции PTY приемник начинает поиск соответствующего типа программы; поиск останавливается, когда программа найдена. Если в течение нескольких секунд ни одна программа не была выбрана, приемник настроится на предыдущую программу. Если за один цикл нужный тип программы не найден, приемник вернется к текущему режиму.

Воспроизведение USB накопителей/карт памяти SD/MMC

Примечания по USB/SD/MMC разъемам

USB: Поддержка формата USB 2.0. Емкость: до 8 Гб.

SD/MMC: Для корректной работы устройства используйте лицензионные карты памяти известных производителей. Избегайте использования нелицензионных карт памяти. Емкость: до 8 Гб.

Загрузка карты памяти SD/MMC/USB-накопителя

Откройте переднюю панель и вставьте карту памяти SD/MMC в слот для карт памяти. Откройте заглушку USB-порта на передней панели и вставьте USB-накопитель в порт. Режим работы устройства автоматически переключится на Карту или USB. Начнется воспроизведение первого трека на установленном носителе.

Если карта памяти и USB установлены в устройство одновременно, будет активен режим последнего установленного носителя.

Воспроизведение/пауза

Устройство автоматически начнет вос- произведение первого трека, содержаще- гося на установленном носителе (карта памяти/USB). Для лучшего качества воспроизведения перед выполнением дальнейших операций дождитесь, пока устройство закончит читать установленный носитель. Для приостановки воспроизведения нажмите кнопку ▶ на ПДУ; нажмите кнопку еще раз для возобновления воспроизведения.

Воспроизведение файлов MP3/DivX/JPEG

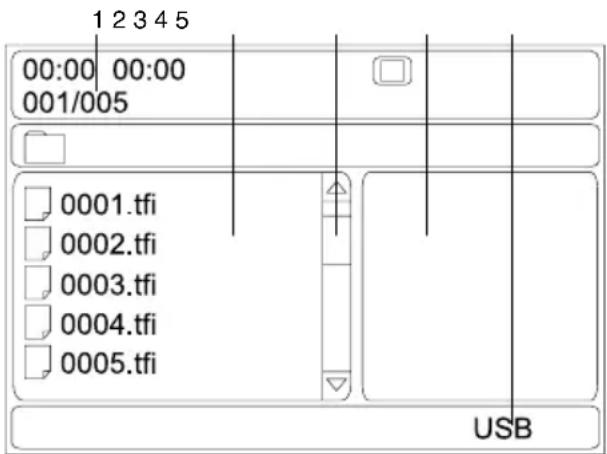

После загрузки носителя, содержащем файлы в форматах MP3/DivX/JPEG, на дисплее отобразится следующий интерфейс:

1. Информация о текущем воспроизведении (истекшее/оставшееся время, бит-рейт и др.)
2. Список папок/файлов
3. Полоса прокрутки
4. Окно отображения ID3-тегов
5. Текущий накопитель

Используйте кнопки курсора для на- вигации по интерфейсу, нажимайте кнопку ENTER на ПДУ для подтверждения выбора.

Воспроизведение некоторых AVI-файлов может оказаться невозможным в зависимости от их конфигурации и параметров, а также условий записи. Видеофайлы с расширением AVI объемом более 2 Гб могут воспроизводиться устройством не полностью.

Остановка воспроизведения

При воспроизведении USB/карты памяти нажмите кнопку ■РВС на ПДУ для остановки воспроизведения. Нажмите кнопку ▶ на ПДУ для запуска воспроизведения. Воспроизведение начнется с того места, на котором оно было остановлено. При двукратном нажатии кнопки ■РВС на ПДУ воспроизведение остановится и при дальнейшем запуске начнется с начала первого трека или главы на носителе.

Выбор треков/глав

Во время воспроизведения нажмите кнопку SEEK- на ПДУ или кнопку на панели для перехода к предыдущему треку. Нажмите кнопку SEEK+ на ПДУ или кнопку для перехода к следующему треку. Нажмите кнопку с цифрой (0-9) на ПДУ для выбора соответствующего трека/главы.

Нажимайте и удерживайте кнопку SEEK- или SEEK+ ▶ на ПДУ или нажимайте кнопки ▶ на нанели для перемотки назад или вперед. Скорость перемотки будет увеличиваться при каждом нажатии кнопки. Для возврата к воспроизведению с нормальной скоростью нажмите кнопку ▶ на ПДУ.

Если при перемотке Вы достигли следующего или предыдущего трека, он начнет воспроизводиться с нормальной скоростью.

Повтор фрагмента (А-В)

Нажмите кнопку А-В/ZOOM, чтобы установить начальную точку фрагмента для повтора. Нажмите кнопку еще раз, чтобы установить конечную точку фрагмента; начнется повторное воспроизведение выбранного фрагмента. Нажмите эту кнопку еще раз для отмены повтора фрагмента.

Повторное воспроизведение

Нажимайте кнопку P.SCAN/RPT, чтобы выбрать режим повторного воспроизведения. В зависимости от воспроизводимого формата режимы воспроизведения могут меняться (повтор трека/главы, повтор папки, повтор всего, отмена повтора).

Воспроизведение по заданным параметрам

Нажмите и удерживайте кнопку AUDIO/ GOTO; на экране отобразится меню, в котором Вы можете ввести нужные параметры, такие как номер или время трека/главы/ раздела. Используйте кнопки курсора на ПДУ для навигации по меню параметров и кнопки с цифрами для ввода нужных значений. Нажмите кнопку OK на панели или кнопку ENTER на ПДУ, воспроизведение начнется с учетом введенных параметров.

Случайное воспроизведение

Нажмите кнопку BND/RDM, чтобы начать случайное воспроизведение треков/разделов на диске. Нажмите кнопку еще раз, чтобы отменить случайное воспроизведение.

Отображение информации на дисплее

Нажимайте и удерживайте кнопку OSD на ПДУ для отображения различной информации о текущем воспроизведении, такой как номер трека/главы/раздела, оставшееся/истекшее время воспроизведения трека/главы/раздела, общее оставшееся время треков/глав/разделов (в зависимости от типа файла).

Изменение масштаба

Во время воспроизведения видео или файлов с изображениями нажимайте и удерживайте кнопку А-В/ZOOM на ПДУ для увеличения или уменьшения масштаба изображения в следующем порядке: X2 => X3 => X4 => X1/2 => X1/3 => X1/4 => выключение масштабирования.

Угол просмотра (для видео)

Нажмите кнопку ANGLE на ПДУ, чтобы выбрать угол просмотра эпизода. Данная

функция доступна только для файлов, содержащих эпизоды, снятые под несколькими углами.

Выбор языка аудио (для видео)

Нажимайте кнопку AUDIO/GOTO на ПДУ для выбора нужного языка аудио. Данная функция доступна только для файлов, поддерживающих несколько языков аудио (если для настройки меню Audio Type выбрано ВКЛ).

Выбор языка субтитров (для видео)

Нажимайте кнопку SUB-T на ПДУ для выбора нужного языка субтитров. Данная функция доступна только для файлов, поддерживающих несколько языков субтитров.

Выбор аудиоканала (для видео)

Нажимайте кнопку AUDIO/GOTO на ПДУ для выбора нужного аудиоканала: Левый => Правый => Смешанное моно => Стерео (если для настройки меню Audio Type выбрано ВЫКЛ).

ID3-тэги

Если МРЗ-файл содержит информацию совместимого формата ID3-tag, эта информация будет отображаться на дисплее.

Настройка системы

1. Нажмите кнопку SETUP на ПДУ, чтобы войти в меню настройки системы.
2. С помощью кнопок курсора ВЛЕВО/ВПРАВО выберите страницу: главная страница, настройки динамиков, настройка Dolby Digital, настройки видео, настройки предпочтений.
3. Используйте кнопки курсора ВВЕРХ/ВНИЗ для выбора опции, которую вы хотите настроить.
4. Нажмите курсора ВПРАВО для перехода к списку настроек. С помощью кнопок курсора ВВЕРХ/ВНИЗ выберите настройку

и нажмите кнопку ENTER для подтверждения и возврата к списку опций.

Главная страница

СТРАНИЦА ГЛАВНОЙ УСТАНОВКИ

ФОРМАТ ТВ

PAKYPC

ЯЗЫК OSD

СКРЫТЫЕ ТИТРЫ

ЗАСТАВКА

• ФОРМАТ ТВ

4:3/PS: широкоэкранное изображение воспроизводится на всем экране, но часть его обрезается.

4:3/LB: широкоэкранное изображение воспроизводится так, что сверху и снизу появляются черные полосы.

16:9: широкоэкранное изображение воспроизводится полностью.

- PAKYPC

Некоторые видеофайлы могут быть записаны с различными углами съемки – объект, сцена снимается при разных ракурсах камеры. Если режим РАКУРС включен, при воспроизведении видеофайла, записанного под разными углами камеры, на экране отображается значок угла камеры.

- ЯЗЫК OSD

Выберите язык экранного меню.

- СКРЫТЫЕ ТИТРЫ

Эта функция не работает, если видеофайл не имеет субтитров. Установка по умолчанию - ВКЛ.

- 3ACTABKA

Если функция ЗАСТАВКА включена, устройство включено, и файлы не воспроизводятся в течение нескольких минут, то на экране появляется движущаяся заставка.

Установка динамиков

СТРАНИЦА УСТАНОВКИ ГРОМКОГОВОР.

КАНАЛЫ ЗВУКА

- КАНАЛЫ ЗВУКА

Лев/Пр: Аудио сигнал будет воспроизводиться через левый и правый канал, даже если источник сигнала имеет пятиканальный формат.

Стерео: Аудио сигнал будет воспроизводиться в режиме стерео, даже если источник сигнала имеет пятиканальный формат.

Установки Dolby Digital

УСТАНОВКИ DOLBY DIGITAL

ДВОЙНОЕ МОНО

• ДВОЙНОЕ МОНО

Выберите Лев. моно, Прав. моно, Стерео или Міх-моно.

Установка видео

СТРАНИЦА УСТАНОВКИ ВИДЕО

ЧЕТКОСТЬ

ЯРКОСТЬ

KOHTPACT

• ЧЕТКОСТЬ, ЯРКОСТЬ, КОНТРАСТНОСТЬ

Вы можете отрегулировать эти параметры изображения в соответствии с Вашими предпочтениями.

Настройки предпочтений

НАСТРОЙКИ ПРЕДПОЧТЕНИЙ

СИСТЕМА ТВ

АУДИО

СУБТИТРЫ

МЕНЮ ДИСКА

ОГРАНИЧЕНИЯ

ПАРОЛЬ

ЗАВ. УСТАНОВКИ

- СИСТЕМА ТВ

PAL: эта система используется в Китае, Европе, Гонконге и пр.

NTSC: эта система используется в США, Тайване, Японии и пр.

Авто: система ТВ автоматически переключается в соответствии с системой, в которой ведется вещание.

• УСТАНОВКИ ЯЗЫКА АУДИО, СУБТИТРОВ, МЕНЮ ДИСКА

Эти параметры могут быть изначально установлены в соответствии с Вашими предпочтениями. Если установленные Вами

параметры поддерживаются содержанием файла, то воспроизведение будет происходить с учетом Ваших настроек. Иначе будут использоваться установки, заданные по умолчанию.

- ОГРАНИЧЕНИЯ

Эта функция предназначена для контроля родителями содержимого видеофайлов при их воспроизведении и защищает Ваших детей от сцен насилия и эротики. Файл, уровень которого выше, чем установленный с помощью данной функции, не будет воспроизводиться.

Если установлен пароль, при выборе уровня родительского контроля, введите его в специальное поле.

Выберите уровень контроля:

1 - Максимальный контроль.

8 - Минимальный контроль.

По умолчанию контроль выключен.

- ПАРОЛЬ

Функция пароля по умолчанию включена, и Вы не можете установить ограничения или изменить пароль. Для того, чтобы воспользоваться функцией «Ограничения», нужно ввести пароль (по умолчанию 1369), затем нажать кнопку ENTER. Для того, чтобы изменить пароль, при помощи кнопок курсора выберите пункт «Смена пароля».

СТАРЫЙ ПАРОЛЬ

НОВЫЙ ПАРОЛЬ

ПОДТВЕРД. ПАРОЛЬ

OK

Сначала введите старый пароль или 1369 (если забыли старый), затем новый (4 символа). Затем еще раз введите новый пароль, чтобы подтвердить настройку. После изменения пароля заводской пароль по умолчанию (1369) не будет функционировать.

Нажмите на кнопку ENTER, чтобы сохранить новый пароль.

• ЗАВОДСКИЕ УСТАНОВКИ

Возвращает настройки к исходным заводским значениям.

Экранное меню Вашего устройства может быть изменено без предварительно-го уведомления и, следовательно, отличаться от меню, представленного в настоящем Руководстве.

Чистка корпуса устройства

Протирайте поверхности устройства мягкой тканью. Не мочите корпус. Если корпус очень загрязнен, используйте ткань, слегка смоченную мыльным раствором, и затем вытрите корпус сухой тканью.

Комплект поставки

1. Ресивер 1 шт
2. Передняя панель 1 шт
3. Защитный футляр 1 шт
4. Комплект ISO-адаптеров 1 шт
5. Пульт дистанционного управления 1 шт
6. Детали для установки:
   Шестигранная гайка М5 Т 1 шт
   Кожух 1 шт
   Ключ-съемник 2 шт
   Опорная планка 1 шт
   Плоская шайба 1 шт
   Декоративкая рамка 1 шт
   Пружинная шайба 2 шт
   Винт (5X25 мм) 1 шт
   Болт 4 шт
   Заглушка 1 шт
7. Информация для потребителя 1 шт
8. Гарантийный талон 1 шт
9. Инструкция по эксплуатации 1 шт

Руководство по устранению неисправностей

Ниже приводится таблица, в которой описаны простые проверки, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру.

Неисправность	Причина Решение
Нет питания	Зажигание машины не включено.	Если источник питания подключен надлежащим образом к выключателю машины, установите ключ зажигания в положение “ACC”.
	Сгорел предохранитель. Замените	предохранитель.
Нет звука	Уровень громкости звука установлен на минимум.	Отрегулируйте громкость звука до необходимого уровня.
	Кабель не подключен надлежащим образом.	Проверьте подключение кабеля.
Не работают кнопки	Встроенный микрокомпьютер не работает надлежащим образом.	Выполните перезапуск устройство с помощью кнопки RESET.
	Передняя панель установлена некорректно.	Установите заново переднюю панель.
Радиоприемник не работает	Кабель антенны не подключен к устройству.	Подключите к устройству кабель антенны.
Не работает автонастройка радиостанций	Радиостанции имеют слишком слабый сигнал.	Настраивайтесь на станции вручную.

Технические характеристики

Общие

Источник питания 12 В постоянного тока

Максимальная выходная мощность 4 x 50 Вт

Потребляемый ток макс. 10 А

Размеры 178 x 50 x 175 мм

Диапазон температур -10 °C - +60°C

Дисплей

Дисплей 3" TFT

Цветовая система PAL/NTSC

Формат экрана 16:9

Разрешение 320 (RGB) x 240

Яркость 250 кд/м ^2

Контрастность 400:1

Угол обзора 120 0

Стерео FM-радио

Частотный диапазон 87,5 - 108,0 МГц

Сохраняемые станции 18

Используемая чувствительность <15 дБ

MW радио

Частотный диапазон 522 - 1620 кГц

Сохраняемые станции 12

Плеер

Поддержка носителей USB/SD/MMC

Воспроизведение форматов MP3/MPEG4 (DivX)

Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные значения.

Уважаемый потребитель!

Дата производства изделия содержится в серийном номере, указанном на упаковке, в гарантийном талоне и на корпусе изделия. Шестая, седьмая и восьмая цифры обозначают год (в интервале 2010 - 2019) и месяц производства.

Пример:

R31982101 - 01792
