MS-2051 - динамик Sven - Бесплатное руководство пользователя

Бренд	Sven
Модель	MS-2051
Тип продукта	Портативная Bluetooth-колонка
Размеры (Ш x В x Г)	Прибл. 200 x 100 x 100 мм
Вес	Прибл. 0.8 кг
Питание	Встроенный аккумулятор (DC 5V через micro USB)
Емкость аккумулятора	2000 мАч (тип.)
Время зарядки	Около 3-4 часов
Время воспроизведения	До 6 часов при умеренной громкости
Выходная мощность (RMS)	5 Вт
Частотный диапазон	100 Гц - 20 кГц
Версия Bluetooth	5.0
Дальность Bluetooth	До 10 м
Поддерживаемые аудиоформаты	MP3, WMA, WAV (через USB/SD)
Источники воспроизведения	Bluetooth, USB-флешка, карта microSD, AUX-вход, FM-радио
Функция громкой связи	Да (встроенный микрофон)
Управление	Питание, Громкость, Воспроизведение/Пауза, Режим, Следующий/Предыдущий, Ответ на звонок
Комплектация	Кабель micro USB для зарядки, AUX-кабель, руководство пользователя
Уход	Чистить мягкой сухой тканью. Не используйте абразивные чистящие средства и не погружайте в воду.
Меры предосторожности	Беречь от влаги, источников тепла и прямых солнечных лучей. Не разбирайте. Используйте только прилагаемое зарядное устройство.
Запчасти и ремонт	Внутри нет деталей, обслуживаемых пользователем. Для ремонта обращайтесь в авторизованный сервисный центр.

Часто задаваемые вопросы - MS-2051 Sven

Как подключить колонку к телефону?

Включите колонку, она автоматически перейдет в режим сопряжения (синий светодиод мигает). На телефоне включите Bluetooth и выберите MS-2051 из списка.

Как долго работает аккумулятор?

Встроенный аккумулятор обеспечивает до 6 часов воспроизведения при умеренной громкости. Фактическое время может меняться в зависимости от уровня громкости и аудиоконтента.

Как зарядить колонку?

Подключите кабель micro USB к порту зарядки колонки и стандартному USB-адаптеру питания (5V). Светодиод горит красным во время зарядки и становится синим, когда зарядка завершена.

Можно ли использовать колонку во время зарядки?

Да, вы можете использовать колонку, пока она подключена к зарядному устройству, но время зарядки может увеличиться.

Почему нет звука?

Проверьте, включена ли колонка, увеличена ли громкость, и правильно ли подключено устройство через Bluetooth или кабель. Также убедитесь, что колонка не отключена.

Как переключаться между режимами воспроизведения?

Нажмите кнопку Режим, чтобы переключаться между Bluetooth, USB, SD-картой, AUX и FM-радио. Текущий режим отображается голосовой подсказкой или светодиодом.

Можно ли отвечать на звонки с помощью этой колонки?

Да, колонка имеет встроенный микрофон. При подключении через Bluetooth нажмите кнопку Ответ, чтобы принять звонок. Нажмите еще раз, чтобы завершить.

Как сбросить настройки колонки?

Если колонка не реагирует, нажмите и удерживайте кнопку Питание в течение 10 секунд для принудительной перезагрузки. Для полного сброса используйте скрепку, чтобы нажать на отверстие Сброс (если имеется).

Что означает мигающий светодиод?

Быстро мигающий синий светодиод указывает на режим сопряжения. Медленное мигание синим означает, что колонка ищет подключенное устройство. Постоянный синий цвет указывает на успешное подключение.

Колонка водонепроницаема?

Нет, эта модель не водонепроницаема. Держите ее подальше от воды и влаги, чтобы избежать повреждений.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MS-2051 Sven

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Благодарим Вас за покупку акустической системы TM SVEN!

АВТОРСКОЕ ПРАВО

© 2016. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного Руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS 2

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ 2
2. КОМПЛЕКТНОСТЬ 3
3. МЕРЫ БЕЗОПАСНОСТИ 3
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ 3
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ 6
6. РЕЖИМЫ РАБОТЫ 7
7. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 9
8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 10

UKR 11

ENG 21

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях комнатной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

2. КОМПЛЕКТНОСТЬ

• Сабвуфер - 1 шт.
• Сателлиты – 2 шт.
• Пульт дистанционного управления (ПДУ) – 1 шт.
• Элементы питания типа AAA – 2 шт.
• Акустический кабель – 2 шт.
• Сигнальный кабель – 1 шт.
• Антенный провод – 1 шт.
• Набор для настенного крепления сателлитов – 2 шт.
• Руководство по эксплуатации – 1 шт.
  • Гарантийный талон – 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

Внимание! Внутри корпуса на элементах без изоляции имеется высокое напряжение, которое может вызвать поражение электрическим током.

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС) и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только квалифицированные специалисты уполномоченного сервисного центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi.
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.
• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента изъятия вилки из сетевой розетки.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания воды и пыли.
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов. Не подвергайте воздействию прямых солнечных лучей.
• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.
• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный зазор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покрывайте салфетками или подобными предметами, затрудняющими охлаждение.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

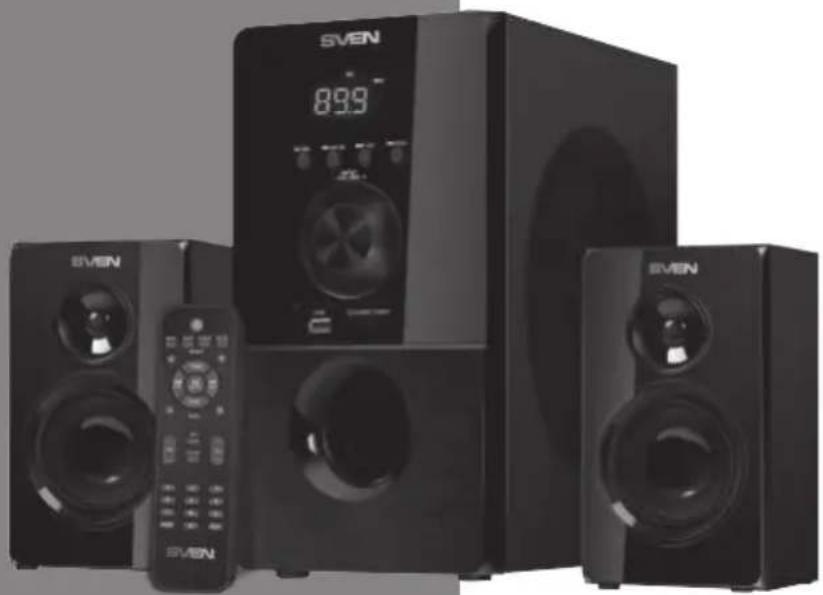

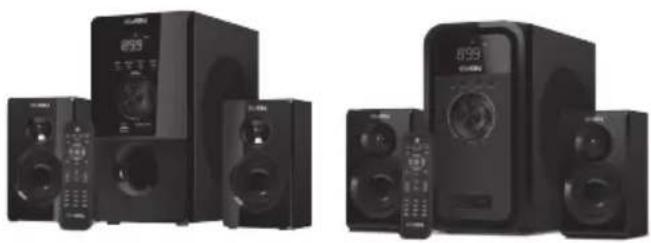

Акустические системы 2.1 (AC) MS-2050/MS-2051 предназначены для воспроизведения музыки и озвучивания игр, фильмов и проч. АС оснащена встроенным усилителем мощности и акустическими кабелями, благодаря чему она может быть подключена практически к любым источникам аудиосигнала (CD/DVD-проигрывателям, телевизору, ПК и т. п.) без использования дополнительного усилителя мощности. АС имеет встроенные FM-радио, Bluetooth-модуль, проигрыватель аудиофайлов и часы. В комплекте пульт ДУ.

Особенности

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устройствами и другими источниками звука
  • Встроенный Bluetooth-модуль

RUS

SVEN®

YOU WANT - WE CAN

Мультимедийная

акустическая система 2.1

• Встроенный проигрыватель аудиофайлов с носителей памяти
  • Встроенные FM-радио и часы
  • Буквенно-цифровой LED-дисплей
• Разъемы для подключения USB flash, SD card
  • Два коммутируемых входа
  • Пулыг дистанционного управления
  • Режимы «Мute», «Sleep», «ST-BY»
• Возможность настенного крепления сателлитов
• Материал корпуса сабвуфера и сателлитов – дерево (MDF)

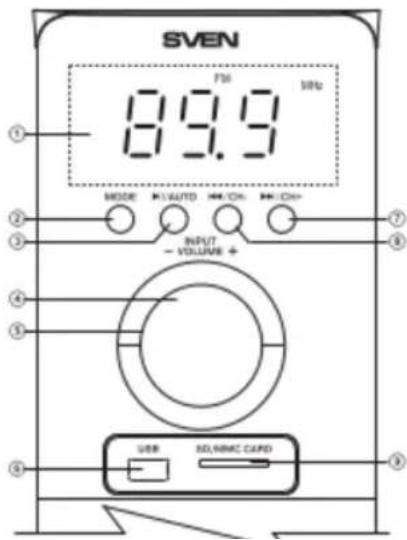

Панели управления сабвуфера

① LED-дисплей
② MODE: кнопка переключения режимов регулировки тембра
③ AUTO: Воспроизведение/Пауза (кратковременное нажатие в режиме проигрыватель); автоматический поиск старт/стоп (кратковременное нажатие в режиме радио)
④ INPUT/VOLUME -/+: включение изделия (из режима OFF поворот регулятора в любую сторону);

выключение изделия (длительное нажатие);

Руководство по эксплуатации

MS-2050

MS-2051

⑫ RADIO ANT: разъем для подключения антенны приемника
⑬ PC AUDIO INPUT: разъем для подключения ПК
⑭ AUX AUDIO INPUT: разъем для подключения линейного входа
⑮ AUDIO OUTPUT: разъем для подключения сателлитов

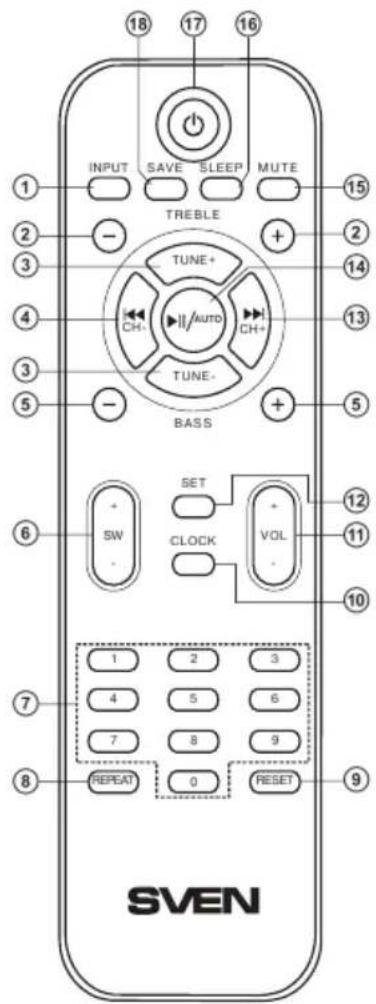

Пульт дистанционного управления

① INPUT: выбор режима работы AC
② TREBLE-/+: регулировка тембра ВЧ
③ TUNE+/-: ручное сканирование диапазона (в режиме радио)
④ СН-/◀: переход на предыдущий трек (кратковременное нажатие в режиме проигрыватель)

переход на предыдущую станцию** (кратковременное нажатие в режиме радио)

⑤ BASS-/+: регулировка тембра НЧ

⑥ SW+/-: регулировка громкости сабвуфера

⑦ 0-9: цифровое поле

⑧ REPEAT: выбор режима работы проигрывателя

⑨ RESET: сброс аудионастроек

⑩ CLOCK: вызов показаний текущего времени

⑪ VOL+/-: регулировка уровня громкости

⑫ SET: установка текущего времени

⑬ CH+/▶: переход на след. трек (кратковременное нажатие в режиме проигрыватель)

переход на следующую станцию** (кратковременное нажатие в режиме радио)

⑭ ▶/AUTO: воспроизведение/Пауза (кратковременное нажатие в режиме проигрыватель);

автоматический поиск старт/стоп (кратковременное нажатие в режиме радио);

⑮ MUTE: включение/выключение звука

⑯ SLEEP: выбор функции «спящий режим»

⑰: включение/выключение AC

⑱ SAVE: запоминание выбранной частоты (в режиме радио)

Установка батареек в пульт ДУ

• Откройте отсек для батареек на задней стороне пульта ДУ.
  • Вставьте батарейки типа AAA (из комплекта).
• Закройте отсек для батареек.

Примечания:

• Используйте ПДУ под углом не более 30° на расстоянии не более 7 метров.
• Если ПДУ не работает, проверьте наличие батареек или замените разряженные на новые.
• Вынимайте батарейки из пульта, если не собираетесь пользоваться им в течение длительного времени (больше недели).

Рис. 3. Пульт ДУ

RUS

SVEN®

YOU WANT - WE CAN

Мультимедийная

акустическая система 2.1

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее одного метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в любом месте комнаты, где сабвуфер звучит наилучшим образом.
• Возможно небольшое искажение изображения у сверхуастительных мониторов и телевизоров, поэтому устанавливайте АС подальше от этих устройств.

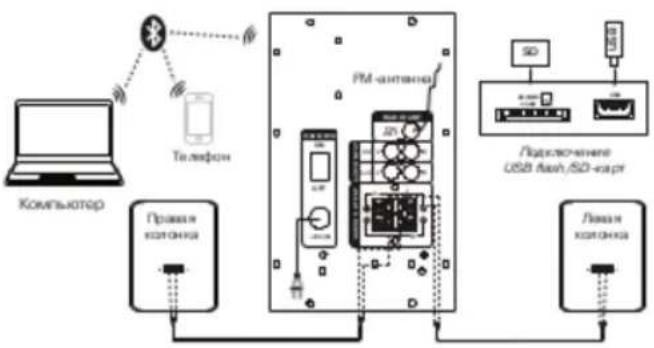

Подключение АС

Модель MS-2050/MS-2051 можно подключить практически к любым источникам аудиосигнала: DVD/ CD-плеерам, ПК, ноутбуку и т. п. (см. схему на рис. 4).

• Перед подключением убедитесь, что AC отключена от сети. Затем, используя акустические кабели из комплекта, подключите колонки к клеммам AUDIO OUTPUT L/R ® сабуфера. Правую колонку при помощи акустического кабеля соедините с выходом AUDIO OUTPUT R сабуфера, а левую колонку – с выходом AUDIO OUTPUT L, соблюдая полярность. Обратите внимание, что плюсовые (красного цвета) провода кабелей колонок должны быть соединены с плюсовыми клеммами сабуфера (+ → +), а минусовые (черного цвета) провода колонок – с минусовыми клеммами сабуфера (– → –) (см. схему на рис. 4).

Примечание. Проверьте надежность фиксации проводов в клеммах, соответствие полярности подключения и отсутствие контакта оголенных проводов между собой и с металлическими частями аппаратуры.

RUS

Руководство по эксплуатации

MS-2050

MS-2051

Рис. 5. Охема с подключением Bluetooth-модуля

• Для подключения АС к ПК, MP3/CD-плеерам используйте сигнальный кабель 2RCA к mini-jack (из комплекта). Для этого подключите оначала RCA-джени сигнального кабеля к разъемам L и R аудиовхода PC AUDIO INPUT Ⓔ, а затем подключите mini-jack (∅ 3,5 мм) сигнального кабеля к порту LINE OUT звуковой карты ПК или к аудиовыходу (OUTPUT) MP3/CD- плееера, как показано на рис. 4.
• Для подключения AC к TV, DVD/CD-проигрывателям используйте сигнальный кабель 2RCA к 2RCA (не входит в комплект). Для этого подключите сначала RCA-джеки сигнального кабеля

6. РЕЖИМЫ РАБОТЫ

Режим проигрывателя

• Система автоматически перейдет в режим проигрывателя, если установить один из носителей (USB flash или SD/MMC card)* в соответствующие разъемы ⑥ или ⑨ или воспользоваться кнопкой INPUT ④ на передней панели сабвуфера либо нажать кнопку INPUT ① на ПДУ. На LED-дисплее ① отобразится выбранный режим, затем количество найденных треков и порядковый номер воспроизводимого трека, далее время воспроизведения от начала. Воспроизведение начнется автоматически.
• Для выбора трека можно непосредственно ввести его порядковый номер с ПДУ, используя цифровые кнопки ⑦ или выбрать его кнопками ⑦ и ⑧ на передней панели сабвуфера. На дисплее ① кратковременно отобразится порядковый номер трека, а впоследствии время воспроизведения от начала.
• Кнопкой REPEAT ⑧ на ПДУ можно выбрать режим воспроизведения («ONE» – повтор воспроизводимого трека; «RND» – проигрывание в случайном порядке; «ALL» – проигрывание всех треков на носителе).

Режим Bluetooth

• Для передачи сигнала в этом режиме необходимо предварительно установить связь изделия с источником сигнала (см. рис. 5). Для этого выберите режим Bluetooth с помощью кнопки INPUT ④ на передней панели сабвуфера или INPUT ① на ПДУ. Через 2-3 секунды АС перейдет в режим поиска, на дисплее ① будет отображаться режим «BLU».
• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поиска устройств Bluetooth. На экране отобразится наименование «MS-2050/MS-2051», с которым необходимо установить соединение*.
• При удачном подключении индикатор «BLU» имеет постоянное свечение. Если подключение не состоялось, индикатор «BLU» имеет прерывистое свечение. Необходимо повторно перевести систему в режим поиска (выключить и снова включить)**.
• Во время соединения с источником сигнала можно управлять проигрывателем источника сигнала с ПДУ или при помощи кнопки на передней панели сабвуфера.

Режим радио

• Для перехода в режим радио необходимо при включенной АС воспользоваться кнопкой INPUT ④ на передней панели сабвуфера или INPUT ① на ПДУ. На дисплее ① подсветится «FM» и текущая частота настройки.
• Для автоматического сканирования и запоминания найденных станций используйте кратко-временное нажатие кнопки AUTO ④ на передней панели сабвуфера или кнопки AUTO ⑭ на ПДУ.

Повторное нажатие на эту кнопку до окончания сканирования остановит процесс сканирования. При сканировании на дисплее ① отображается частота, при запоминании станции кратковременно отображается присвоенный порядковый номер.

• Для ручного сканирования диапазона используйте кнопки TUNE-/+ ③ (вниз/вверх по частоте) на ПДУ. Для сохранения выбранной частоты нажмите кнопку SAVE ⑱ на ПДУ, затем кнопками ⑦, ⑧ на передней панели сабвуфера или ④, ⑬ на ПДУ выберите номер ячейки для сохранения и повторно нажмите кнопку SAVE. При сохранении на дисплее ① отобразится сообщение «Good».
• При наличии в памяти запомненных станций переключение осуществляется кратковременным нажатием кнопок ⑦, ⑧ на передней панели сабвуфера или ④, ⑬ на ПДУ. Также с цифрового поля ПДУ ⑦ возможен непосредственный ввод частоты или номера запомненной станции. На дисплее ① кратковременно отображается номер станции, а затем частота. Радио настроится на заданную частоту в течении 2-3 сек.

Режим AUX/PC

- Для перехода в режим AUX/PC необходимо при включенном изделии воспользоваться кнопкой INPUT ④ на передней панели сабвуфера или кнопкой INPUT ① на ПДУ. На дисплее ① отобразится «AUX» или «PC».

Режим часов

• При нахождении АС в режиме ST-BY на дисплее ① отображается текущее время. При нахождении системы в другом режиме для отображения времени необходимо воспользоваться кнопкой CLOCK ⑩ на ПДУ. Текущее время отобразится на 3-5 сек.
• Для установки текущего времени перейдите в режим «ST-BY» длительным нажатием кнопки INPUT ④ на передней панели сабвуфера или кнопки ⑰ на ПДУ. Войдите в режим установки времени нажатием кнопки SET ⑫ на ПДУ (на дисплее ① начнет мигать соответствующий разряд). Установите необходимое значение часов, минут непосредственно с цифрового поля ПДУ или кнопками ⑦, ⑧ на передней панели сабвуфера или ⑨, ⑩ на ПДУ. Переключение между установкой часов/минут и выход из режима установки осуществляется нажатием кнопки SET ⑪ на ПДУ.

Режим ST-BY

- Для перехода/выхода из этого режима нажмите и удерживайте кнопку INPUT ④ на передней панели сабвуфера или кнопку ⑰ на ПДУ. При переходе в этот режим дисплей ① на передней панели отображает текущее время.

Режим SLEEP

- Режим SLEEP позволяет переводить изделие в режим ST-BY по истечении выбранного пользователем времени. Для переходя в режим SLEEP нажмите кнопку ⑯ на ПДУ. Чтобы выйти из режима SLEEP, повторно нажмите кнопку ⑯ на ПДУ до появления значения 0.

Режим MUTE

- Для перехода в режим MUTE нажмите кнопку ⑮ на ПДУ. Чтобы выйти из режима MUTE повторно нажмите кнопку ⑮ на ПДУ.

Примечание. По причине постоянного совершенствования программного обеспечения описание управления АС может отличаться от приведенного в данном Руководстве. Последнюю версию Руководства см. на сайте www.sven.fi.

1. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность	Причина	Способ устранения
АС не включается.	Не подключена к сети.	Проверьте подключение к сети.
	Не включен сетевой выключатель.	Включите выключатель.
Нет звука или в колонках АС слишком тихий звук.	Регулятор громкости установлен в положение наименьшей громкости.	Подстройте регулятор громкости.
	Неправильно подключен источник аудиосигнала.	Подключите правильно источник сигнала.
Искажение звука.	Большая амплитуда входного сигнала.	Регуляторами громкости на источниках сигнала и АС уменьшите величину входного сигнала.
Не функционирует пульт ДУ.	Разряжены батарейки.	Замените батарейки на новые.

Если ни один из указанных выше способов не решает проблему, обратитесь за профессиональной консультацией в ближайший сервис-центр. Не ремонтируйте изделие самостоятельно.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения	Значение
Выходная мощность (RMS), Вт:сабвуферасателлитов	55 (30 + 2 × 12,5)302 × 12,5
Диапазон частот, Гц:сабвуферасателлитов	45 – 150150 – 20 000
Диаметр динамиков, мм:сабвуферасателлитов	∅ 134∅ 37 + ∅ 80
Напряжение питания, В/Гц	~230/50
Дальность действия Bluetooth, м	до 10
Размеры, мм:сабвуферасателлитов (одной колонки)	165 × 325 × 282104 × 180 × 92
Вес, кг	6,2

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.
• Продукция TM SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

© 2016. SVEN PTE. LTD. Версия 1.0 (V 1.0).
