MANUAL DE UTILIZARE 66391 PROLINE
(RO) și au fost produse conform normelor:
EN 792-13:2000+A1:2008
Mariusz Rotuski
Folosind unealta pneumatică (în continuare „unealta” sau „produsul”) trebuie să citiți instrucțiunile și să respectați măsurile principale de siguranță pentru a evita deteriorarea sănătății sau pierderea vieții, pentru a asigura protecția împotriva electrocutării, rănirii, exploziilor și pericolul de aparitie a incendiilor.
Exploatarea uneltelor trebuie să fie conformă cu prevederile de IPM, în vigoare pe terenul utilizării acestora.
Nerespectarea acestor avertismente și/sau ingerarea în construcția uneltelor pneumatice anulează drepturile la garanție și scutește producătorul de responsabilitate pentru daunele survenite în legătură cu utilizarea aparatului - cauzate oamenilor, animalelor, patrimoniului sau acestui aparat.
Vă rugăm să păstrați instrucțiunile și indicațiile pentru a le putea folosi pe viitor. În cazul în care încredințați aparatul altei persoane trebuie să-i înmănați și instrucțiunile de utilizare. Nu suntem responsabili de accidentele și defectiunile care au apărut în urma nerespectării acestor instrucțiuni și a indicațiilor de siguranță. AVERTISMENT: Având în vedere faptul că ne perfectionăm în mod constant produsele noastre ne rezervăm dreptul de a introduce schimbări care nu sunt incluse în aceste instrucțiuni.
REGULI GENERALE DE SIGURANTĂ LA UTILIZAREA UNELTELOR PNEUMATICE Utilizarea uneltei
—Unealta și echipamentele adiționale recomandate trebuie utilizate în conformitate cu instrucțiunile de utilizare. Unealta și echipamentele adiționale trebuie utilizate (atunci când respectați indicațiile producătorului) doar pentru scopuri conforme cu destinația. Se interzice în mod categoric utilizarea uneltei în orice alte scopuri. De regulă unealta trebuie pornită înainte de a o apropiα de materialul/locul asupra căruia veți acționa.
–Trebuie să păstrați ordinea la locul de muncă. Dezordinea la locul de muncă sporește probabilitatea de aparitie a accidentelor. Lucrați în încăperi bine ventilate.
-Aveți grijă la mediul imediat apropiat. Nu expuneți unealta la ploaie. Aveți grijă să asigurați iluminatul corespunzător. Nu îndreptați capsatoarele spre oameni sau animale. Nu permiteți persoanelor străine să miște furtunul spirală, compresorul sau cablul de alimentare al compresorului. Nu permiteți accesul persoanelor străine în zona de lucru. Persoanele străine nu trebuie să fie prezente în zona de lucru. Nu permiteți accesul copiilor la aparat!
-Starea de lucru a uneltei. Trebuie să verificați starea uneltei și a furtunului spirală pentru a vedea dacă sunt complete și dacă nu prezintă defectiuni.
-Protejați împotriva electrocutării. În timpul lucrului evitați să atingeți cu unealta corpul dumneavoastră, precum și obiectele sub tensiune, de ex. piese din instalația electrică, elemente de încălzire, dispositivee electrice.
– Depozitați unealta într-un loc inaccesibil pentru persoanele neautorizate. Uneltele neutilizate trebuie depozitate într-un loc uscat, închis și care nu este la îndemâna copiilor. Toate activitățile de mentenanță trebuie efectuate doar după decuplarea furtunului cu aer comprimat, precum și a rezervorului.
- Nu suprasolicitați unealta. Cel mai bine și cel mai sigur puteți lucra la randamentul indicat în datele tehnice.
-Purtați mereu îmbrăcăminte corespunzătoare de lucru. Nu purtați haine largi sau bijuterii atunci când lucrați cu unealta. Purtați mănuși de protecție și încălțăminte antiderapantă în timpul lucrului. În cazul în care aveți părul lung trebuie să purtați plasă pentru păr.
-Nu folosiți furtunul spirală în alte scopuri. Nu transportați unealta cu ajutorul furtunului spirală. Protejați furtunul de foc, uleiuri și marginile ascuțite.
-Aveți grijă de unealtă. Aveți grijă ca unealta să fie mereu curată, ceea ce va asigura funcționarea eficientă și sigură a acesteia. Respectați reguile de mentenanță. Controlați în mod regulat racordurile și furtunul spirală, iar în cazul în care constatați defectiuni solicitați repararea acestora într-un service autorizat.
-Transportare. Înainte de transportare trebuie să curățați și să uscați unealta și materialele folosite. Acestea pot fi transportate doar după protejarea acestora împotriva impurităților.
ATENTIE! Fiți mereu atenți în timpul lucrului. Evaluați eficacitatea de funcționare. Procedați cu precație. Eficacitatea de reacționare poate fi afectată de consumul de alcool, medicamente și narcotice, precum și în urma bolilor și în caz de oboseală. În aceste cazuri trebuie să renunțați la utilizarea uneltelor.
-Veroficați unealta pentru a observa dacă nu prezintă eventuale defectiuni. Înainte de a utiliza unealta verificați-o cu atenție, în special piesele de protecție și piesele care se pot defecta. Trebuie să stabilitiți dacă își îndeplinesc funcțiile în mod corespunzător și conform cu destinația. Verificați dacă piesele mobile funcționează fără probleme, nu se blochează și dacă nu sunt defecte.
Toate piesele trebuie să fie montate în mod corespunzător pentru a asigura funcționarea în condiții de siguranță a aparatului. În cazul în care observați orice semne de funcționare necorespunzătoare a aparatului, opriți-l imediat și decuplați de la sursa de alimentare. Elementele de protecție și piesele defecte trebuie reparate/înlocuite doar într-un service autorizat, cu excepția cazului în care este specificat în mod diferit în instrucțiunile de utilizare.
ATENTIE! Pentru propria siguranță folosiți doar accesoriiile și dispozitivele adiționale care sunt mentionate în instrucțiunile de utilizare sau sunt recomandate de către producător. Utilizarea altor accesorii și a altor echipamente decât cele recomandate în instrucțiunile de utilizare poate duce la apariția riscului asupra sănătății sau proprietății.
Doar piesele de conexiune menționate în instrucțiunile de utilizare pot fi utilizate împreună cu capsatorul. Folosiți conexiunea la sursa de alimentare cu energie descrisă în instrucțiuni. Folosiți lubrifiantii enumerați în instrucțiunile de utilizare. Capsatoarele marcate cu triunghi echilateral răsturnat amplasat pe vârf pot fi utilizate doar împreună cu mecanisme eficiente de protecție (numite și „ham de protecție”). Capsatoarele dotate cu pornire la atingere sau pornire continuă la atingere, marcate cu simbolul “Nu folosiți pe schele, scări” nu pot fi utilitate în cazuri concrete, de exemplu:
- atunci când vă deplasați dintr-un punct de lucru în altul pe schele, trepte, scări sau pe construcții de tipul scărilor, precum structuri de acoperiș,
- etanşarea cutiilor sau boxelor,
- pentru fixarea mânerelor de transport, de ex. pe vehicule și vagoane
Pentru întreținerea uneltei trebuie folosite piese de schimb recomandate de producător.
Reparațiile trebuie efectuate de persoane calificate folosind piese originale de schimb, respectând cu strictete informațiile din instrucțiuni. Reparațiile în perioada de garanție și postgaranție ale produselor sunt efectuate de Servisul PROFIX, ceea ce garantează cea mai înaltă calitate a reparațiilor, precum și utilizarea pieselor originale de schimb.
Suporturile pentru fixarea uneltelor prin susținere, de exemplu masa de lucru sunt proiectate și fabricate de producător astfel încât unealta să poată fi fixată în mod sigur pentru utilizarea recomandată, astfel veți evita defectarea, deformarea sau deplasarea uneltei.
Uneltele alimentate cu aer comprimat pot fi conectate la linia de aer comprimat a căror presiune maximă nu poate fi depășită decât cu maxim 10%, acest lucru poate fi obținut cu ajutorul unei supape de reducție care conține o supapă de siguranță pentru reducerea presiunii. Atunci când folosiți capsatoare pneumatice trebuie să fiți foarte atenți să nu depășiți presiunea maximă admisă. Capsatoarele alimentate cu aer comprimat trebuie să funcționeze la presiunea minimă necesară pentru procesul
respectiv de lucru, astfel încât să evitați nivelul ridicat de zgomot, uzura excesivă și avariile care decurg din acest fapt. Folosiți mereu aer curat și uscat.
În cazul în care folosiți oxigen sau gaze inflamabile pentru alimentarea capsatorului crește riscul de apariție a incendiilor și de explozii. Pentru conectarea cu sistemul de aer comprimat folosiți racorduri rapide, racordul fără garnitură trebuie conectat la unealtă astfel încât după decuplare să nu rămână în aceasta aer comprimat. Anumite zone de utilizare a uneltei pot necesita respectarea anumitor prevederi și reglementări adiționale (de ex. lucru în zone în pericol de explozii).
Zgomot
Aceste valori sunt valorile caracteristice pentru unelte și nu reprezintă dezvoltarea zgomotului în zona de utilizare.
Zgomotul din zona de utilizare depinde, de exemplu, de mediul de lucru, obiectul prelucrat, susținerea obiectului prelucrat și numărul de operații.
În funcție de condițiile din mediul de lucru și forma obiectului prelucrat pot fi necesare anumite mijloace de amortizare a zgomotului, precum amplasarea obiectelor pe suporturi antifonate, prevenirea vibrațiilor obiectului prelucrat prin strângere sau cu ajutorul unor apărătoare, adaptarea la nivelul minim de presiune a aerului necesară pentru operațiunea respectivă.
În cazuri exceptionale poate fi necesar să purtați echipamente pentru protecție auditivă.
Vibratii
Valoarea este o valoare caracteristică pentru unealtă și nu reprezintă impactul asupra ansamblului mână-braț pe durata utilizării uneltei.
Impactul asupra ansamblului mână-braț pe durata utilizării aparatului va depinde, de exemplu, de forța de prindere, forțele de apăsare la atingere, direcția de lucru, ajustarea alimentării cu energie, obiectul prelucrat, susținerea obiectului prelucrat.
PROTECTIA ŞI IGIENA MUNCII
1) Printre obligațiile angajatorului se enumeră și transmiterea acestor instrucțiuni de utilizare a uneltei pentru operatorul acesteia!
2) Înainte de a începe lucrul trebuie să citiți recomandările producătorului și să luați la cunoștință parametrii tehnici.
3) Lucrul, controlu, precum și întreținerea trebuie efectuate mereu în conformitate cu standardele de protectie și igienă a muncii în vigoare.
4) Pe durata utilizării uneltelor pneumatice trebuie să folosiți ochelari de protecție și protecție auditivă.
5) Compresorul atinge temperaturi ridicate în timpul lucrului. În cazul în care îl atingeți puteți suferi arsuri.
6) Aerul inspirat de compresor nu poate conține amestecuri de alte gaze și/sau vapori deoarece acestea se pot aprinde sau exploda în compresor.
7) Atunci când decuplați racordul rapid trebuie să țineți cu mâna piesa de angrenare a furtunului pentru a evita apariția rănilor provocate de furtunul care se smucește.
8) Înainte de fiecare operațiune trebuie să verificați dacă mecanismul de pornire funcționează corect și dacă toate piulițele și șuruburile sunt înfiletate.
9) Nu efectuați nicio modificare asupra uneltei fără acordul producătorului.
10) Nu demontați și nu dezactivați nicio piesă din unealtă, precum mecanismul de protecție (hamul de siguranță).
11) Nu efectuați nicio "reparație de urgență" fără unelte și echipamente corespunzătoare.
12) Unealta trebuie servisată la intervale de timp regulate în conformitate cu instrucțiunile producătorului.
13) Evitați slăbirea sau defectarea uneltei, de exemplu prin:
- desprinderea marcajelor sau gravare
- modificări neautorizate
- aruncare sau tragere pe podea
- utilizarea echipamentului ca și ciocan
- utilizarea unei forțe excesive de orice natură
Nu îndreptați unealta spre dumneavoastră sau către alte persoane sau animale.
Tineți unealta în timpul lucrului astfel încât să împiedicați leziunile la nivelul capului
sau corpului în caz de recul posibil care decurge din perturbații la alimentarea cu curent sau în cazul în care atingeți zone dure din obiectul prelucrat. Nu porniți niciodată unealta în spațiu deschis. Acest lucru va preveni orice pericole cauzate de racordurile care se mișcă liber, precum și tensiunea excesivă a uneltei. Trebuie să decuplați unealta de la sistemul de aer comprimat pentru transport, în special în cazul în care folosiți scări sau atunci când luați o poziție atipică pe durata deplasării. Luați în considerare condițiile de la locul de muncă. Piesele de conectare pot pătrunde prin piesele subțiri sau pot aluneca de pe colțuri și margini, expunând oamenii la riscuri. Nu capsați în apropierea obiectului prelucrat. Pentru propria siguranță trebuie să folosiți echipamentul de protecție, precum protecție auditivă și oculară. Transportați unealta doar ținând de mâner, nu țineți degetul pe trăgaci.
Folosiți doar furtunuri a căror parametrii nominali de presiune depășesc presiunea maximă de lucru a uneltei,
Vă rugăm să păstrați și să respectați indicațiile de siguranță.
PORNIREA ŞI UTILIZAREA UNELTELOR PNEUMATICE
Recomandări Pentru Alimentarea Uneltelor Pneumatice Cu Aer Comprimat:
- Aerul alimentat trebuie să fie mereu curat și uscat.
- Vă recomandăm să folosiți elemente de filtrare, captare a particulelor de apă și particule fixe
- Verificați furtunul și racordurile înainte de fiecare utilizare pentru a observa dacă pot fi folosite, precum și dacă conexiunile sunt corecte.
- Verificați dispozitivul de alimentare (de ex. compresor, instalație pneumatică) înainte de fiecare utilizare.
- Pentru a folosi pe deplin puterea și randamentul uneltei trebuie să folosiți racordul rapid și cabluri cu lungime și diametru corespunzătoare.
- Evitați îndoirea furtunului.
- Nu folositi unealta în scopuri industriale.
- Nu folositi unealta în industria alimentară.
- Nu folositi unealta în mediu prăfuit.
ATENTIE! Nu depăşiti presiunea admisă de alimentare!
Presiunea excesivă duce la depășirea parametrilor admiși ai uneltei și poate duce la defectarea acesteia și/sau defectarea și căderea furtunului.
ATENTIE! Nu folosiți niciodată oxigen sau alte gaze îmbuteliate. Acest lucru ar putea duce la o explozie.
RECOMANDĂRI PENTRU OPERAREA UNELTELOR PNEUMATICE:
Înainte de a începe lucrul cu aparatul pneumatic trebuie să vă asigurați că a fost conectat în ordinea corespunzătoare la sursa de alimentare (vezi des. 1).
SCHEMA DE INSTALARE A UNELTELOR PNEUMATICE
(1) Compresor
(2) Filtru-regulator presiune, deshidratant, optional lubricator
(3) Racord rapid
(4) Furtun Spirală
(5) Racord rapid
(6) Unealtă pneumatică (ilustrație exemplu)
Pe durata lucrului cu unealta nu pot fi efectuate reparații, ajustări sau schimbarea pieselor acesteia.
Nu permiteți ca unealta să cadă sau să fie lovită și protejați împotriva contaminării de ex. cu noroi, apă, nisip, etc. și asigurați mentenanța în conformitate cu instrucțiunile de utilizare, precum și aveți grijă ca furtunurile de alimentare cu aer comprimat să fie în stare tehnică bună.
INSTRUCTIUNI DE SIGURANTĂ LA UTILIZAREA FURTUNURILOR SPIRALĂ:
Furtunurile trebuie să fie:
- fixate puternic pe racorduri.
-etanse la gaz (în cazul în care constatați neetanșeitate trebuie să opriți imegiat alimentarea cu aer comprimat),
-suflate cu aer cald,
-conectate la surse de alimentare prevăzute cu separatoare de aer și vase de condensare.
-protejate de defectiunile mecanice și impactul substanțelor corozive (acizi, baze), uieloase și lubrifiati.
În locurile expuse la defectiunile mecanice trebuie să folosiți furtunuri armate. În cazul în care constatați contactul dintre furtun cu materialele corozive trebuie să spălați furtunul din abundență cu apă și să verificați dacă este etanș în continuare, dacă s-a decolorat și/sau deformat, dacă s-a modificat duritatea suprafeței externe a furtunului. Nu folosiți furtunuri defecte!
Furtunul murdărit cu lubrifianti sau uleiuri trebuie curățat cu o lavetă uscată de bumbac.
În cazul în care folosiți un furtun defect și/sau cu impurități cum s-a menționat mai sus există riscul de accidente de muncă.
Conectarea și decuplarea furtunului de la unealtă trebuie să aibă loc doar atunci când supapa este închisă. Nu tăiați alimentarea cu aer prin îndoirea furtunului!
După ce ați conectat furtunul trebuie să-l suflați, luând măsurile corespunzătoare de protecție pentru a îndepărța praful acumulat în acesta, iar apoi conectați unealta pneumatică.
Furtunurile nu trebuie să atincă și nici să nu se afle în apropierea cablurilor electrice sub tensiune.
DESCRIERE FUNCTIONARE ŞI UTILIZARE
Capsatorul pneumatic este o unealtă practică destinată pentru conectarea pieselor de ex. pentru montarea materialelor de finisare pentru mobilă, pentru fixarea foliilor de izolare în sectorul de construcții, la lucrări de tapițerie, finisare etc. Dispozitivul este alimentat cu aer comprimat cu presiunea maximă de 7 Bari. Capsele sunt deplasate la o viteză ridicată în unealtă, ceea ce, impreună cu construcția corespunzătoare a capsatorului asigură eficacitatea de conectare a pieselor. Totodată acest lucru obligă utilizatorul să fie extrem de precaut. Trebuie să folosiți un racord rapid cu dimensiune corespunzătoare și furtunuri spirală cu diametru corespunzător - acest lucru permite utilizarea pe deplin a parametrilor uneltei, inclusiv randamentul acesteia.
SCHEMA DE LUCRU

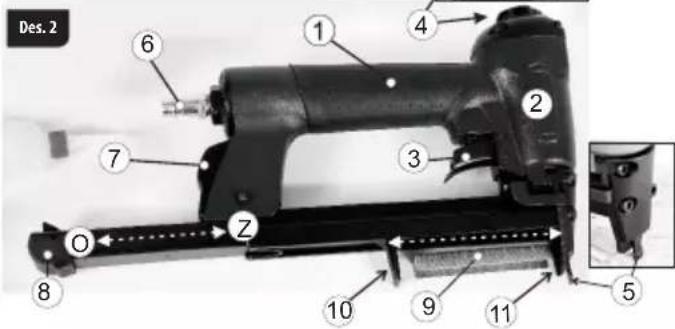

CAPSATOR PNEUMATIC, 66391 (Des.2)
- Mâner
- Cap
- Buton tragere
- Orificiu deplasare aer cu ajustare de directie.
- Siguranță (ham de siguranță)
- Racord intrare aer
- Buton eliberare rezervor
- Blocadă rezervor
-
Capse
-
Ímpingător capse
-
Ghidaj capse
-
Directie deschidere rezervor
Z. Directie închidere rezervor

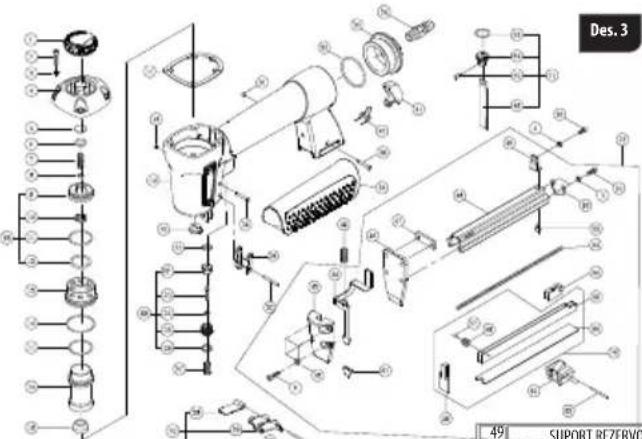

SCHEMA DE MONTAJ A CAPSATORULUI PNEUMATIC, 66391 (Des.3)
| 1 | CARCASÃ IESIRE |
| 2 | ŞURUB 4*20 |
| 3 | ŞAIBÃ NR. 4 |
| 4 | BUCŞÃ CILINDRICÃ |
| 5 | ETANŞARE AER |
| 6 | O-RING 11,8*2,4 |
| 7 | ARC RETUR |
| 8 | ŞAIBÃ |
| 9 | PISTON SUPAPÃ TRAGEER |
| 10 | ETANŞARE AER / DOP |
| 11 | O-RING 26,6*2,4 |
| 12 | O-RING 21,3*3 |
| 13 | INEL |
| 14 | O-RING 35*2 |
| 15 | SERVÓMOTOR |
| 16 | SEPARATOR |
| 17 | GARNITURA |
| 18 | INEL Φ 5,5*2 |
| 19 | CARCASÃ |
| 20 | DUZÃ |
| 21 | ETANŞARE AER T=2,5 |
| 22 | PARTE SUPERIOARÃ CARCASÃ |
| 23 | İMPINGÂTOR |
| 24 | O-RING 3,5*1,5 |
| 25 | PISTON SUPAPĂ DE SCURGERE |
| 26 | O-RING 11*1,9 |
| 27 | ARC RETUR |
| 28 | PLACA ELIBERARE |
| 29 | TRĂGACI |
| 30 | DOP ARC 2,5*14 |
| 31 | O-RING 43,1*2,9 |
| 32 | O-RING 32,5*2,65 |
| 33 | CARCASĂ POSTERIOARĂ |
| 34 | CONECTOR AER |
| 35 | BOLT |
| 36 | FIXAREA ARCULUI |
| 37 | DOP ARC 2,5*22 |
| 38 | MANIVELĂ |
| 39 | BOLT |
| 40 | ARC DE STRĂNGERE |
| 41 | LEVIERĂ BLOCARE |
| 42 | BUCȘĂ M4 |
| 43 | CARCASĂ LATERALĂ |
| 44 | CLEMĂ |
| 45 | ARC RETUR |
| 46 | GHIDAJ PISTOL |
| 47 | DISTANȚĂ |
| 48 | PARTE SUPERIOARĂ REZERVOR |
| 49 | SUPORT REZERVOR |
| 50 | ŞURUB 4*12 |
| 51 | ŞURUB 4*12, H = 6 |
| 52 | ARC STABILIRE |
| 53 | ŞURUB 4*6 |
| 54 | ARC DISTRIBUIRE |
| 55 | İMPINGĂTOR |
| 56 | GHIDAJ |
| 57 | DOP ARC 2,5×12 |
| 58 | TAMBUR GHIDANT |
| 59 | OBTURATOR |
| 60 | PARTE INFERIOARĂ REZERVOR |
| 61 | CARCASĂ POSTERIOARA |
| 62 | DOP ARC 2, 5*30 |
| 63 | O-RING 17,3*3 |
| 64 | Capac piston |
| 65 | BOLT |
| 66 | İMPINGATOR |
| 67 | MANIVELĂ |
| 68 | ANSAMBLU CAP PISTON SUPAPĂ |
| 69 | ANSAMBLU SUPAPĂ DE TRAGERE |
| 70 | ANSAMBLU TRAGERE |
| 71 | ANSAMBLU PISTON |
| 72 | PARTE INFERIOARĂ ANSAMBLU REZERVOR |
| 73 | ANSAMBLU REZERVOR |
PORNIRE ŞI UTILIZARE
Toate activitătile de prezentare a aparatului pentru utilizator, precum și cele legate de deschiderea rezervorului, încărcarea capselor, îndepărtarea capselor blocate în aparat etc. pot avea loc doar atunci când alimentarea cu aer este oprită - furtunul spirală trebuie să fie decuplat de la capsator.
Activitățile descrise mai jos se referă la ilustrația nr. 2.
- Apăsati butonul de eliberare a rezervorului (7) și trageți simultan blocada rezervorului (8) în direcția "O" indicată în ilustrația nr. 2
Acest lucru duce la tragerea împingătorului de capse (10) dinspre ghidaj (11) și face loc pentru capse în rezervor. - Introduceti pachetul de capse (doar de un singur tip - nu amestecati capse cu mărimi diferite) în rezervor astfel încât părțile așcuțite din capse să fie îndreptate în jos.
- Închideti rezerrvorul deplasând blocada (8) în direcția "Z" până la blocarea rezervorului (semnal sonor evident).
- Împingătorul de capse (10) după blocarea rezervorului formează cu ghidajul (11) un orificiu prin care ies capsele puse în mișcare cu aerul.
- Introduceti în racordul de intrare a aerului (6) câteva picături (2-3) de ulei (VG32) pentru dispositive pneumatice. In medie se admite că 2-3 picături reprezintă cantitatea necesară pentru lucru pe toată durata zilei.
Se recomandă categoric utilizarea în sistemul de alimentare cu aer comprimat de filtre cu dehidrațor - aerul în sistemul de alimentare poate provoca corodarea capsatorului.
Se recomandă utilizarea lubricatorului în sistemul de alimentare cu aer comprimat ceea ce exclude necesitatea de a adăuga manual ulei. - Conectați furtunul și ajustați presiunea de pe compresor la valoarea de maximum 8 Bari.
ATENTIE: Ajustarea forței de fixare a capselor (adâncimea de introducere a capselor în material) poate fi efectuată ajustând presiunea aerului.
Pentru a efectua acest lucru vă recomandăm să încercați înainte de a conecta piesele finale, modificând presiunea cu câte 0,5 Bar - operând aparatul în modul descris anterior.
-
Pentru a porni aparatul este necesar să apăsați pe trăgaci (3) și siguranță (5) - vezi Des. 2
-
Aşezati capsatorul pe suprafața de lucru (de ex. scândura în care trebuie să înfingeți capsa) și apăsați-l ușor pentru a apăsa siguranța. Apăsați butonul de tragere.
Capsa va lovi suprafata de lucru.
Aplicarea capselor ulterioare poate avea loc prin apăsarea trăgaciului în cazul în care siguranța este apăsată în continuare.
Atenție: Nu apăsați niciodată siguranța cu degetele - acest lucru poate provoca accidente!
- În partea superioară din cap se află orificiile de aplicare a aerului (surplusul de aer dintr-un ciclu) amplasat pe butonul rotativ. Acest lucru permite setarea direcției de circulare a aerulu astfel încât aceasta să nu creeze disconfort pentru utilizator.
ÎNDEPĂRTAREA CAPSELOR BLOCATE
In cazul în care capsele se blochează trebuie să opriți compresorul și să decuplați aparatul de la furtunul de alimentare cu aer comprimat (aerul rămas poate duce la pornirea accidentală a capsatorului).

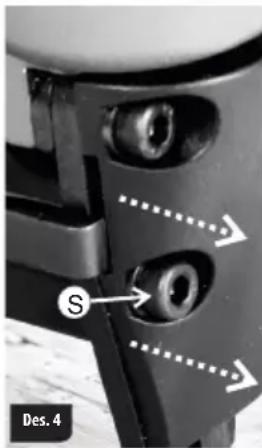

Apoi scoateți capsele din rezervor. Desfiletati şuruburile "S" vizibile pe ilustrația nr. 4 și dati jos capacul siguranței. Acest lucru permite înclinarea ghidajului și accesul la capsele blocate.
DEPOZITARE, MENTENANTĂ, REPARATII
Capsatorul, de regulă, nu necesită operațiuni speciale de întreținere. Capsatorul trebuie depozitat într-un loc care nu este la îndemâna copiilor, menținut curat, ferit de umiditate și praț. Condițiile de depozitare trebuie să excludă posibilitatea defectiunilor mecanice și a factorilor atmosferici.
In cazul în care constatați orice tip de neregularități în funcționarea capsatorului trebuie să verificați și să curătați rezervorul cu aer comprimat. În cazul în care problemele continuă transmiteți aparatul pentru reparații la Servisul PROFIX. Reparațiile în perioada de garanție și postgaranție ale produselor sunt efectuate de Servisul PROFIX, ceea ce garantează cea mai înaltă calitate a reparațiilor, precum și utilizarea pieselor originale de schimb.
TRANSPORT
Depozitați și transportați capsatorul în ambalajul original pentru a-l proteja de umiditate, praf și defectiunile mecanice.
GARANTIA PRODUCĂTORULUI
Garantia nu acoperă defecțiunile ce rezultă din uzura normală, suprasolicitarea sau utilizarea necorespunzătoare pentru tipul respectiv de produs. Pentru a păstra valabilitatea prezentei garanții trebuie să livrați vânzătorului unealta în stare nedemontată.
Garantia cuprinde piesele enumerate și durata de lucru pe o perioadă de 12 luni începând cu data achiziției, confirmată prin factură sau bon fiscal și este valabilă doar pe teritoriul Republicii Polone.
Defectiunile posibile pot fi eliminate prin înlocuirea uneltei sau prin efectuarea reparatiei corespunzatoare.
Pe durata perioadei de garanție, pentru a asigura respectarea de către cumpărător a instrucțiunilor de utilizare a aparatului, producătorul va efectua reparații gratuite sau înlocuirea aparatului defect sau a pieselor constitutive ale acestuia care nu își îndeplinesc funcția datorită defectului de fabricare de către producător, fabricarea din materialul necorespunzător sau din cauza defectelor de montaj cauzate de către producător.
Reparațiile pe perioada de garanție se vor efectua în centrele de service PROFIX sau în service-urile autorizate să repare echipamentul. Reparațiile trebuie efectuate de către un service autorizat, în caz contrar pot apărea pericole pentru sănătatea și viața utilizatorului.
Durata perioadei de garanție, condițiile de garanție, precum și adresele centrelor de service și a atelierelor de reparații dunt indicate în fișa de garanție.
ELIMINAREA DEŞEURILOR
*Uneltele pneumatice, echipamentul și ambalajul trebuie reciclate în mod conform cu normele de protecție a mediului. Nu aruncați unealta împreună cu deșeurile casnice!
OBSERVATII:
– Politlca PROFIX este de a perfectiona în mod constant produsele noastre și, din acest motiv, firma își rezervă drepturile de a modifica specificația produsului fără notificare prealabilă.
– Produsele și accesoriiile standard pot fi diferite în funcție de piața de desfacere.
- Specificația produsului poate fi diferită pentru țări diferite.
- Întregul asortiment de produse poate să nu fie disponibil în toate țările.
– Trebuie să contactați distributorii locali ai PROFIX pentru a stabili asortimentul disponibil.
DATE TEHNICE
| Presiune maximă aer 8 Bar | |
| Nivelul de presiune acustică LpA, K=3dB(A) 83,4 dB(A) | |
| Nivelul de putere acustică LwA, K=3dB(A) 96,4 dB(A) | |
| Vibrații cf. ISO 8662-11 (tolerantă de măsurare K= 1,5 m/s2) ah | 1,9 m/s^2 |
| Tip capse 80 | |
| Lungime capse 6-16 mm | |
| Lățime capse 12,9 mm | |
| Volum rezervor max. 100 capse | |
EXPLICAREA SIMBOLURILOR INSCRIPTIONATE PE PLĂCUȚA NOMINALĂ A APARATULUI ȘI/SAU APARAT
 | PURTATI OCHELARI DE PROTECTIE! | |
 | PURTATI PROTECTIE AUDITIVÀ! | |
| — | ||
 | PURTATI MÂNUSI DE PROTECTIE! | |
 | UNEALTÀ PNEUMATICÀ CU HAM DE SIGURANÎÀ | |
 | NU FOLOSITI PE SCHELE, SCÂRI | |
| — | ||
 | NU UTILIZATI ALTE SURSE DE ENERGIE CU EXCEPTIA COMPRESORULUI DE AÉR | |
 | CTITI INSTRUCTIUNILE DE UTILIZARE INAINTE DE A PORNI APARATUL! | |
 | PRODUSUL ÎNDEPLINESTE CERINTELE DIRECTIVELOR UE |
PRODUCĂTOR:
PROFIX SP. Z 0.0.
ul. Marywilska 34
03-228 Varşovia, Polonia
DT-C2/d_zg/0314/01 Łomna Las: 2021.04.19
(GB) Person who was authorized to develop technical documentation: (RO) Persoana împuternicită pentru pregătirea documentației tehnice:
(RO) și au fost produse conform normelor:
EN 792-13:2000+A1:2008
Mariusz Rotuski
(RO) Persoana împuternicită pentru pregătirea documentației tehnice:
(RO) și au fost produse conform normelor:
EN 792-13:2000+A1:2008
Mariusz Rotuski
- REGULI GENERALE DE SIGURANTĂ LA UTILIZAREA UNELTELOR PNEUMATICE Utilizarea uneltei
- Zgomot
- Vibratii
- PROTECTIA ŞI IGIENA MUNCII
- Vă rugăm să păstrați și să respectați indicațiile de siguranță.
- PORNIREA ŞI UTILIZAREA UNELTELOR PNEUMATICE
- Recomandări Pentru Alimentarea Uneltelor Pneumatice Cu Aer Comprimat:
- ATENTIE! Nu depăşiti presiunea admisă de alimentare!
- ATENTIE! Nu folosiți niciodată oxigen sau alte gaze îmbuteliate. Acest lucru ar putea duce la o explozie.
- RECOMANDĂRI PENTRU OPERAREA UNELTELOR PNEUMATICE:
- SCHEMA DE INSTALARE A UNELTELOR PNEUMATICE
- INSTRUCTIUNI DE SIGURANTĂ LA UTILIZAREA FURTUNURILOR SPIRALĂ:
- După ce ați conectat furtunul trebuie să-l suflați, luând măsurile corespunzătoare de protecție pentru a îndepărța praful acumulat în acesta, iar apoi conectați unealta pneumatică.
- DESCRIERE FUNCTIONARE ŞI UTILIZARE
- PORNIRE ŞI UTILIZARE
- ÎNDEPĂRTAREA CAPSELOR BLOCATE
- DEPOZITARE, MENTENANTĂ, REPARATII
- TRANSPORT
- GARANTIA PRODUCĂTORULUI
- ELIMINAREA DEŞEURILOR
- OBSERVATII:
Marcă : PROLINE
Model : 66391
Categorie : Capsator
