Tipul produsului	Mașină de găurit cu percuție
Model	TMM850K
Tensiune	230 V - 240 V
Frecvență	50 Hz
Consum de putere	850 W
Turația fără sarcină	0 - 1100 min⁻¹
Rata de percuție	0 - 5200 min⁻¹
Energie de percuție	3.0 J
Diametrul maxim de găurire în oțel	13 mm
Diametrul maxim de găurire în beton	26 mm
Diametrul maxim de găurire în lemn	40 mm
Tip de mandrină	SDS-plus
Greutate (fără accesorii)	3.4 kg
Clasa de echipament	II
Protecție la pătrundere	IP20
Nivel de presiune sonoră (LpA)	91.8 dB(A)
Nivel de putere sonoră (LwA)	102.8 dB(A)
Nivel de vibrații (Găurire cu percuție, mâner principal)	15.81 m/s²
Nivel de vibrații (Găurire cu percuție, mâner auxiliar)	14.092 m/s²
Nivel de vibrații (Dăltuire, mâner principal)	15.668 m/s²
Nivel de vibrații (Dăltuire, mâner auxiliar)	13.09 m/s²
Moduri de operare	Găurire fără percuție, găurire cu percuție, dăltuire, repoziționare daltă
Ambreiaj de siguranță la suprasarcină	Da
Accesorii incluse	Mâner auxiliar, limitator de adâncime, daltă plată, daltă ascuțită, 3 burghie SDS-plus (12/16/18 mm), unsoare, inel de cauciuc pentru praf, cutie de transport

Întrebări frecvente - TMM850K Tryton

Cum schimb burghiul pe TMM850K?

Pentru burghiele SDS-plus, trageți înapoi manșonul de blocare (3), introduceți tija sculei cu o ușoară rotație până se blochează, apoi verificați trăgând. Pentru burghiele non-SDS, montați mandrina cu coroană dințată (15), deschideți mandrina, introduceți burghiul și strângeți cu cheia (17) în cele trei găuri.

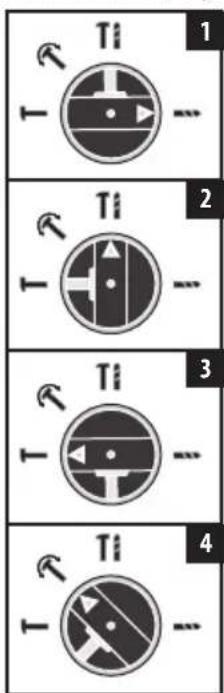

Care sunt diferitele moduri de operare și cum le selectez?

Modurile sunt: găurire fără percuție (simbol), găurire cu percuție (simbol), dăltuire (simbol) și repoziționare daltă (Ⓜ). Pentru a schimba modul, opriți mai întâi mașina, apăsați butonul de eliberare (11) și rotiți comutatorul selector (10) în poziția dorită până când se aude un clic.

Cum setez adâncimea de găurire?

Introduceți complet burghiul SDS-plus în mandrină. Apăsați butonul de fixare (4) de pe mânerul auxiliar, glisați limitatorul de adâncime (13) astfel încât distanța dintre vârful burghiului și vârful limitatorului să fie egală cu adâncimea dorită X, apoi eliberați butonul pentru a bloca.

Ce ar trebui să fac dacă mașina nu pornește?

Verificați dacă comutatorul de direcție de rotație (9) nu se află în poziția de mijloc, asigurați-vă că cablul de alimentare este conectat și că siguranța este intactă. Dacă LED-ul verde (6) este aprins dar mașina nu funcționează, periile de cărbune pot fi uzate sau circuitul motorului deteriorat. Dacă LED-ul verde este stins, declanșatorul sau cablul pot fi defecte.

Cât de des ar trebui să înlocuiesc periile de cărbune?

LED-ul roșu (7) indică uzura periilor. După aproximativ 8 ore de indicare, motorul se va opri automat. Periile trebuie înlocuite numai de un electrician calificat. Duceți mașina la un centru de service autorizat.

Pot folosi această mașină pentru lucrări profesionale grele?

Nu, TMM850K este proiectată pentru uz casnic sau aplicații industriale de intensitate medie. Nu este potrivită pentru sarcini grele sau operațiuni care necesită echipamente profesionale.

Ce măsuri de siguranță ar trebui să iau când folosesc mașina de găurit cu percuție?

Purtați întotdeauna protecție auditivă, ochelari de protecție și mască de praf. Țineți mașina de suprafețele izolate de prindere pentru a evita șocurile electrice de la firele ascunse. Utilizați un RCD în medii umede. Nu lucrați niciodată pe materiale care conțin azbest.

Cum curăț și întrețin mașina?

Curățați exteriorul doar cu o cârpă umedă și săpun blând; nu folosiți niciodată solvenți. După găurirea în beton, suflați aer comprimat prin deschiderile de ventilație și mandrină pentru a îndepărta praful. Păstrați într-un loc uscat, fără praf, în cutia de transport.

Ce tipuri de materiale pot găuri cu această unealtă?

Cu modul de percuție oprit, puteți găuri lemn, metal, ceramică și materiale plastice. Cu modul de percuție pornit, găuriți beton, cărămidă și piatră. Utilizați burghie din aliaj dur pentru zidărie, burghie ascuțite pentru metale și burghie pentru lemn.

Care este scopul indicatoarelor LED verde și roșu?

LED-ul verde (6) se aprinde când mașina este conectată la curent. Dacă este aprins dar mașina nu funcționează, periile sau motorul pot fi defecte. LED-ul roșu (7) avertizează că periile de cărbune sunt aproape uzate; după aproximativ 8 ore de indicare, motorul se va opri automat.

MANUAL DE UTILIZARE TMM850K Tryton

Instrucții de folosire

BORMAŞINĂ CU PERCUȚIE 22

LV

Lietošanas instrukcija

TRIECIENA URBJMAŠINA 28

BEFORE YOU START USING THE MACHINE READ THOROUGHLY THIS MANUAL.

ÎNAINTE DE UTILIZARE, CITIȚI ACESTE INSTRUCTIUNI. Păstrează instrucțiunile pentru o folosire viitoare. ATENTIE! Citește toate avertismentele referitoare la protecția muncii marcate cu simboluri și toate indicațiile referitoare la utilizarea în siguranță.

Nerespectarea avertismentelor de mai jos, poate duce la accidente și la electrocutare, incendiu și/sau la vătămări corporale.

Păstrează toate avertismentele și indicațiile referitoare la protecția muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul “unealtă electrică” înseamnă unealtă care este alimentată de la rețea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENTIE! Reguli generale de protectie a muncii.

Siguranta la locul de muncă:

a) La locul de muncă păstrează curățenie și bună iluminare. Zonele și bancurile de lucru aglomerate cheamă accidentele.

b) Nu utilizați unealta electrică în atmosferi explozive, formate din lichide inflamabile, gaze sau lichide. Unelata electrică produce scântei, care pot aprinde praful sau aburii.

c) Tineți copiii departe de locurile în care unealta electrică este folosită. Distragerea atenției poate duce la pierderea atenției asupra uneltei electrice.

ATENTIE! Reguli generale cu privire la utilizarea în siguranță a uneltei.

Siguranța electrică:

a) Ștecherul uneltei electrice trebuie să fie conforme cu priza. Este interzisă modificarea ștecherului. Este interzisă utilizarea prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecție. Nemodificarea ștecherelor și a prizelor miçsorează riscul de electrocutare.

b) Evitați să atingeți suprafața de împământenire sau conectările la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală și frigidere. În cazul atingeri părților împământenite, crește riscul de electrocutare.

c) Nu expuneți sculele electrice în condiții de ploaie sau mediu umed. În caz de infiltratie cu apă, crește riscul de electrocutare.

d) Nu abuzați de cablurile de conectare. Nu folosiți cablul de alimentare la mutarea, tragerea uneltei sau tragerea ștecherului din priză. Păstrați cablul de alimentare departe de surse de căldură, ulei, muchii ascuțite sau părți în mișcare. Cablurile deteriorate sau încurcate cresc riscul de electrocutare.

e) în cazul în care unealta electrică este folosită în aer liber, conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcționării în aer liber. Folosirea prelungitorului destinat funcționării în aer liber, micșorează riscul de electrocutare.

f) În cazul în care unealta electrică este folosită în mediu umed, este inevitabilă, utilizarea unui dispozitiv de protecție împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD micșorează riscul de electrocutare.

ATENTIE! Avertismente generale cu privire la siguranța folosirii uneltei.

Siguranță personală:

a) Acest echipament nu este destinat utilizării de către persoane (inclusiv copii) cu abilități fizice reduse, senzoriale sau mentale, sau de persoane care nu au experiență sau nu cunosc echipamentul, cu excepția cazului în care are loc sub supraveghere sau în conformitate cu instrucția de folosire a echipamentului, de către o persoană responsabilă pentru siguranța lor.
b) Trebuie să fiți atent, să aveți grijă ce faceți și să păstrați bun simț în timpul folosirii uneltei electrice. Nu folosiți unealta electrică, când sunteți obosiți sau sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu unelata electrică poate cauza vătămări personale grave.
c) Folositi echipament de protecție. Purtati întotdeauna ochelari de protecție. Folosind echipamentul de protecție cum ar fi masca de praf, pantofi cu anti-alunecare, caști sau protecție auditivă, micșorați riscul de vătămare.
d) Evitați pornirea accidentală. Înainte de conectarea la sursa de alimentare și/sau înainte de conectarea bateriei și înainte de ridicarea sau mutarea uneltei asigurațivă că comutatorul uneltei electrice este în poziția oprită. Mutarea uneltei electrice cu degetul pe comutator sau conectarea uneltei electrice la rețeaua de alimentare în poziția pornită poate provoca un accident.
e) Înainte de pornirea uneltei electrice îndepărtați toate uneltele din apropiere. Lăsarea de unelte pe părțile de mișcare ale uneltei electrice poate duce la vătămări corporale.
f) Nu vă aplecați prea mult. Trebuie să stați sigur și să mențineți echilibrul. Acest lucru va permite un control mai bun asupra uneltei electrice în situații neașteptate.
g) Imbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Tineți părul strâns, hainele și mănușile departe de părțile în mișcare. Hainele largi, bijuteria sau părul lung se pot agăța de părțile în mișcare.
h) Dacă echipamentul este potrivit pentru conectarea extractorului de praf extern și a colectorului de praf, asigurați-vă că acestea sunt conectate și folosite corect. Folosirea colectorului de praf poate reduce riscul de pericole legate de prăfuite.

ATENTIE! Avertismente generale cu privire la folosirea în siguranță a uneltei.

Utilizarea și îngrijirea uneltei electrice:

a) Nu supraîncărcați unealta electrică. Utilizați o unealtă electrică în funcție de puterea necesară muncii efectuate. Unealta electrică corectă va permite o funcționare mai bună și este sigură în cazul însărcinării, pentru care a fost proiectată.
b) Este interzisă utilizarea uneltei electrice dacă comutatorulnu pornește și nu oprește unealta. Fiecare unealtă electrică care nu pornește sau nu se oprește este periculoasă și trebuie reparată.

c) Deconectați ștecherul de la sursa de alimentare a uneltei electrice și/sau deconectați bateria înainte de orice setare, schimbare de părți sau depozitare. Aceste mijloace de protecție reduc riscul unei porniri accidentale a uneltei electrice.
d) Unealta electrică nefolosită trebuie depozitată departe de copii și nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucție de folosire a uneltei electrice. Unelata electrică este periculoasă când este folosită de o persoană fără experiență.
e) Unelata electrică trebuie bine întreținută. Trebuie controlată alinierea sau bruierea pieselor în mișcare, ruperea pieselor și alți factori care pot avea influență la funcționarea uneltei electrice. Dacă găsim o deteriorare, unealta electrică înaintea folosirii trebuie reparată. Cauza multor accidente este întreținerea necorespunzătoare a uneltei electrica.
f) Uneltele de tăiere trebuie să fie ascuțite și curate. Întreținerea părților ascuțite ale uneltelor de tăiere reduce riscul de blocare în materialși ușurează folosirea.
g) Unealta electrică, echipamentul, uneltele de lucru, etc. trebuiec folosite în conformitate cu această instrucție, ținând cont de tipul și concondițiile de lucru. Utilizarea uneltei electrice în alt mod decât este destinația, poate duce la situații periculoase.
h) La temperaturi scăzute, sau după o perioadă îndelungată de nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.
i) Pentru curățirea uneltei electrice folosiți o cârpă moale, umedă (nu udă) și săpun. Nu folosiți benzină, diluanți sau alte mijloace care pot deteriora echipamentul.
j) Unealta electrică trebuie depozitată/transportată numai după ce ne-am asigurat că toate elementele în mișcare sunt blocate și asigurate cu ajutorul elementelor originale destinate blocării.
k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat împotriva prafului și a umezelii.
I) Transportul uneltei electric trebuie să aibă loc în ambalajul original, asigurat împotriva deteriorărilor mecanice.

ATENTIE! Avertismente generale cu privire la folosirea în siguranță a uneltei.

Repararea:

a) Repararea uneltei electrice trebuie efectuată de persoane calificate, care folosesc doar piese de schimb originale. Acest lucru asigură că folosirea uneltei electrice vafi în siguranță.

ATENTIE! BORMAŞINĂ CU PERCUȚIE, avertizări referitoare la siguranță –

Siguranța personală:

a) Utilizați protecție auditivă în timpul utilizării bormașini cu percuție. Expunerea îndelungată la zgomot poate duce la pierderea auzului.

b) În timpul lucrului, când este posibil, ca unealta să nimerească cabluri electrice ascunse sau propriul cablu de alimentare, unealta electrică trebuie ținută de părțile izolate ale mânerelor. Contactul cu cablul rețelei de alimentare

aflate sub tensiune poate cauza transmiterea tensiunii pe părțile metalice ale uneltei electrice, fapt ce poate cauza electrocutarea.

c) Utilizați instrumente adecvate de localizare a cablurilor ascunse de alimentare sau cereți ajutor de la instituțiile municipale. Contactul cu cablurile aflate sub tensiune poate cauza apariția incendiului sau electrocutarea. Deteriorarea țevii de gaz poate cauza explozie. Perforarea conductei de apă și canalizare poate cauza pagube materiale sau electrocutare.
d) Nu prelucrați materiale care conțin azbest. Azbestul este considerat a fi cancerigen.
e) Locul de muncă trebuie păstrat curat. Amestecul de materiale este foarte periculos. Pulberile de metal ușor se pot aprinde sau exploda.
f) Asigurați elementul prelucrat. Asigurațivă că toate elementele de fixare sunt bine strânse și verificați să nu fie prea mari distanțe. Fixarea elementului prelucrat în echipamentul de fixare sau menghină este mai sigur decât ținerea elementului cu mâna.
g) Unealta trebuie folosită cu mânerul suplimentar livrat cu unealta. Pierderea controlului poate cauza vătămări corporale ale operatorului.
h) Unealta electrică în timpul utilizării trebuie ținută cu ambele mâini de mânerul principal și suplimentar, menținând o poziție stabilă. Utilizarea uneltei electrice este mai sigură dacă este ținută cu ambele mâini.
i) Opriți imediat unealta electrică, dacă se blochează unelata folosită. Fiți pregătiți pentru vibrații puternice, care pot duce la recul. Unealta utilizată se blochează când: unealta electrică este supraînsărcinată, sau când se îndoale în element.
j) Deconectați imediat unealta de la rețeaua electrică în timpul pauzei, în timpul înlocuirii capetelor, întreținerii, curățirii sau reglării. Înainte de așezarea uneltei electrice pe banc, așteptați până unelata se oprește. Unelata folosită se poate bloca și duce la pierderea controlului asupra acesteia.
k) Este interzisă utilizarea uneltei electrice cu cablul electric deteriorat. Nu atingeți cablul deteriorat; în cazul deteriorării cablului în timpul utilizării, deconectaț ștecherul din priză. Cablurile deteriorate măresc riscul de electrocutare.
1) Dacă cablul de alimentare al uneltei electrice este deteriorat, acesta trebuie înlocuit cu un cablu de alimentare accesibil în rețeaua de service.

DESTINATIA ŞI CONSTRUCTIA BORMAŞINII:

Bormașina cu percuție este destinată pentru găurirea cu percuție în beton, cărămidă și piatră cât și pentru lucrări ușoare de dăltuire. Poate fi folosită de asemenea pentru găurire fără percuție în lemn, metal, ceramică și plastic.

Se interzice categoric utilizarea aparatului înorice alt scop.

Bormașina cu percuție este pusă în funcțiune de un motor monofazat și este destinată pentru lucrări casnice și industriale cu intensitate medie. Nu este adecvată pentru lucrări de lungă durată în condiții grele. Este interzisă folosirea uneltei pentru executarea de lucrări care necesită unelte profesionale.

În ciuda utilizării în conformitate cu destinarea, nu pot fi eliminați în totalitate anumiți factori de risc. Datorită construcției și proiectării, putem întâlni următoarele pericole:

• Atingerea uneltei lucru în funcțiune în timpul operării cu mâna sau îmbrăcămintea operatorului, cablul de alimentare.
• Arsurile la schimbarea uneltei de lucru. (În timpul operării unealta de lucru se încălzește foarte tare, pentru a evita arsurile la schimbarea acesteia trebuie să folosiți mănuși de protectie).
• Reculul obiectului prelucrat sau al unei părti din obiectul prelucrat.
• Îndoirea/ruperea uneltei de lucru.

■ Structura

• Bormașină cu percuție - 1 buc.
  • Mâner auxiliar - 1 buc.
• Limitator adâncime de găurire - 1 buc.
  • Daltă plată - 1 buc.
• Špit daltă - 1 buc.
  • Burghie SDS-plus - 3 buc(12,16,18 mm)
• Unsoare pentru uneltele de înlocuit - 30 g
• Inel de cauciuc pentru strângerea prafului - 1 buc.
• Valiză transport - 1 buc.
• Instructii de folosire - 1 buc.
• Fișa de garantie - 1 buc.

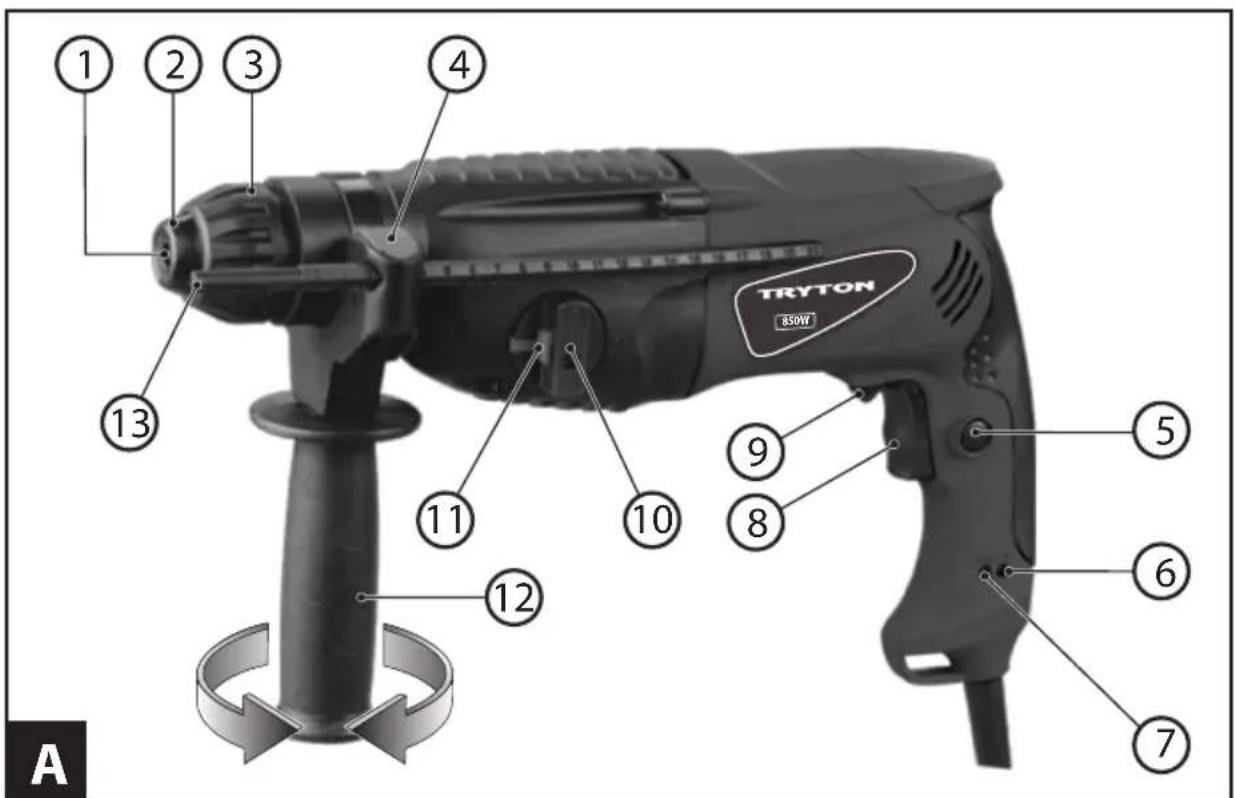

■ Elementele uneltei

Numerotarea elementelor uneltei este prezentată în figura aflată pe pagina

2 a acestei instructii de folosire:

1. Mâner unealtă SDS-plus
2. Protectie antipraf
3. Bucşă blocare
4. Buton fixare limitator de adâncime de găurire
5. Blocadă buton de pornire/oprire
6. Diodă indicator buton pentru pornire alimentare (verde)
7. Diodă indicator uzură perii (roşie)
8. Buton pornire/oprire
9. Comutator directie de rotație
10. Comutator mod de lucru
11. Buton de eliberare blocadă comutator mod de functionare
12. Mâner auxiliar
13. Limitator adâncime de găurire
14. Șurub de protecție mandrină cu coroană dințată*
15. Mandrină cu inel dințat*
16. Bolt de fixare SDS-plus pentru mandrină*
17. Cheie pentru mandrina cu coroana dințată*
18. Bucşă mâner*

* Accesorile prezentate în desene sau descrise în instrucțiunile de utilizare nu fac parte din dotarea standard. Asortimentul adițional complet poate fi găsit în catalogul nostru.

DATE TEHNICE:

Tensiunea de alimentare	230 V-240 V
Frecvența de alimentare	50 Hz
Puterea	850 W
Viteza de rotire în goln _o	0-1100 /min
Număr percuții / energie percuție	0-5200 min ^-1 / 3,0 J
Mandrina de bormașină	SDS-plus
Diametrul maxim de foraj	oțel - 13 mm
	beton - 26 mm
	lemn - 40 mm

Diametru maxim burghiu montat		26 mm
Greutatea (fără accesorii)		3,4 kg
Clasa echipamentului		II
Protectția		IP20
Nivelul presiunii acustice (LpA)		91,8 dB(A)
Nivelul puterii acustice (LwA)		102,8 dB(A)
Nivelul de vibrare conform normie:		EN 60745-1:2009
- Turație percuție în beton a_h IIO	mâner principal	15,81 m/s ^2
	mâner suplimentar	14,092 m/s ^2
- dăltuire a_h Oeq	mâner principal	15,668 m/s ^2
	mâner suplimentar	13,09 m/s ^2
- incertitudine		1,5 m/s ^2

ÎNAINTE DE UTILIZARE:

1. Asigurați-vă că sursa de alimentare are parametrii corespunzători parametrilor bormașinii cu percuție indicați pe plăcuța nominală.
2. Asigurați-vă că butonul de pornire/oprire (8) bormașină cu percuție este în poziția oprită și că blocada butonului de pornire/oprire (5) nu este apăsată. Nu așezați bormașina cu percuție în funcțiune atunci când blocada este apăsată. Pentru a debloca butonul de blocare apăsați butonul de pornire/oprire (8).
3. Pentru a monta mânerul auxiliar (12) prindeți clema mânerului pe mandrină și blocați prin strângere în direcția acelor de ceas.

Pentru a avea o poziție de lucru stabilă și neobositoare, puteți roti mânerul auxiliar. După ce ați strâns mânerul în direcția opusă direcției acelor de ceas, trebuie să rotiți mânerul auxiliar la poziția dorită și să strângeți din nou mânerul pentru a-l fixa.

Apăsați butonul de fixare (4) introduceți limitatorul de adâncime (13) în orificiul mânerului auxiliar și blocați-l prin eliberarea butonului de fixare. Șanțurile de pe limitatorul de adâncime trebuie să fie vizibile din partea de sus.

1. în cazul în care folosiți un prelungitor trebuie să vă asigurați că parametrii acestuia, secțiunile conductorilor, corespund parametrilor bormașinii cu percuție. Recomandăm folosirea prelungitoarelor cât mai scurte. Prelungitorul trebuie să fie desfășurat în întregime.

ÎN TIMPUL LUCRULUI:

■ Reglarea adâncimii de găurire (des. B)

Cu limitatorul de adâncime (13) puteți regla adâncimea dorită de găurire a burghiului în materialul X. Pentru a face acest lucru trebuie să:

• Introduceți bolțul uneltei de lucru SDS-plus în mandrină (1) și să apăsați până ce simții rezistență. În caz contrar datorită mobilității uneltei SDS-plus puteți stabili adâncimea necorespunzătoare de găurire;
• Să apăsați butonul de fixare a limitatorului de găurire (4) și să scoateți limitatorul într-atât încât distanța dintre capătul burghiului și capătul limitatorului să fie egală cu adâncimea de găurire dorită X;
• Să blocați limitatorul prin eliberarea butonului de fixare.

■ Selectare burghiu

Pentru găurirea cu percuție în beton, cărămidă, piatră și pentru prelucrarea cu dalta aveți nevoie de uneltele SDS-plus, pe care trebuie să le introduceți în mandrină SDS-plus (1).

Pentru a face găuri în oțel sau lemn trebuie să folositți unelte fără SDS-plus (de ex. burghie cu formă cilindrică). Pentru aceste unelte aveți nevoie de mandrine cu prindere rapidă sau cu coroană dințată.

INDICATIE: Nu folosiți unelte fără SDS-plus pentru găurire cu percuție sau pentru prelucrarea cu daltă! Uneltele fără SDS-plus și mandrina acestora se vor deteriora la găurirea cu percuție sau la prelucrarea cu daltă.

■ Montareamandrinei cu coroană dințată (des. C)

• Înfiletați bolțul de prindere SDS-plus (16) în mandrina cu coroană dințată (15).
• Asigurați mandrina cu coroană dințată (15) cu șurubul de asigurare (14).

ATENTIE: Trebuie să aveți în vedere că șurubul de asigurare are filet cu direcție în stânga.

• Curățati capătul bolțului de montare și ungeti-l puțin.
• Rotiți mandrina și introduceți bolțul de montare în mânerul uneltei SDS-plus (1), până ce se blochează automat.
• Verificați dacă mandrina este blocată, pentru a face acest lucru trageți de mandrina cu coroana dințată.

■ Demontarea mandrinei cu coroană dințată (des.D)

• Trageți manșonul de blocare (3) în spate și scoateți mandrina cu coroană dințată (15).
• După ce ați demontat trebuie să aveți grijă ca mandrina cu coroană dințată (15) să nu se murdărească. În cazul în care este necesar trebuie să ungeți puțin dinții garniturii de colectare.

■ Schimbare unelte

Cu ajutorul mânerului uneltei SDS-plus puteți schimba ușor și comod să schimbați unealta de lucru fără a folosi alte unelte.

Datorită proprietăților sistemice unealta de lucru SDS-plus are libertate de mișcare. De aceea la mișcare în gol are loc aceasta se mișcă. Acest lucru nu are niciun impact asupra exactității orificiului de găurit, deoarece burghiul se centrează automat în timpul efectuării găurii.

Protecția antipraf (2) protejează într-o măsură mică intrarea prafului în mandrină în timpul lucrului. Trebuie să aveți grijă în timpul montajului să nu deteriorați protecția antipraf (2).

Protectia antipraf deteriorată trebuie înlocuită imediat. Vă recomandăm să comandați efectuarea acestei operații în punctul de service.

■ Introducerea uneltei de lucru SDS-plus

• Capătul uneltei montate trebuie să fie curățat și uns puțin.
• Uneltele trebuie introduse în mânerul aparatului prin rotire până în momentul în care acestea se blochează automat.
• Blocarea trebuie controlată prin tragere de unealtă.

ATENTIE: Imediat după ce ați terminat de lucrat uneltele de lucru pot fi fierbinți. Trebuie să evitați contactul direct cu acestea și să folosiți mănuși de protectie corespunzătoare.

• Împingeti spre spate manşonul de blocare (3) și extragetăi accesoriiul.
• Uneltele de lucru trebuie curățate după ce le scoateți.

■ Introducerea de unelte de lucru fără SDS-plus (des.E)

• Asezați mandrina cu coroană dințată (15).
- Deschideti mandrina cu coroană dințată (15) prin învârtirea manșonului (18) atât încât să fie posibilă introducerea uneltei de lucru. Introduceti unealta de lucru.
- Introduceți cheia (17) în orificiile corespunzătoare din mandrina cu coroană dințată (15) și imobilizați uniform unealta de lucru.
- Setați comutatorul (10) la simbolul «Găurire» - .

■ Scoaterea uneltei de lucru fără SDS-plus

ATENTIE: Imediat după ce ați terminat de lucrat uneltele de lucru pot fi fierbinți. Trebuie să evitați contactul direct cu acestea și să folosiți mănuși de protectie corespunzătoare.

• Folosiți cheia pentru mandrină (17) învârtiți manșonul mandrinei cu coroană dințată (15) în direcția acelor de ceas până ce veți putea scoate unealta de lucru.
• Uneltele de lucru trebuie curățate după ce le scoateți.

■ Schimbarea modului de lucru

ATENTIE: Schimbarea modului de lucru poate fi efectuată doar atunci când unealta electrică este oprită! În caz contrar puteți strica unealta electrică.

Folosiți comutatorul modului de lucru (10) pentru a selecta modul de lucru al uneltei electrice.

Pentru a schimba modul de lucru trebuie să apăsați butonul de eliberare a blocadei (11) și să mutați comutatorul modului de lucru la poziția

dorită până ce auziți că blocada sare.

Gäurire (des. 1):

Setați comutatorul (10) la simbolul

Găurire cu percutie (des.2):

Setați comutatorul (10) la simbolul-Ti

Dăltuire (blocadă rotatie) (des.3):

Setați comutatorul (10) la simbolul -

La poziția «Dăltuire» în momentul în care porniți aparatul, numărul de loviri crește automat; datorită acestui lucru unealta funcționează cu putere sporită.

Schimbare poziție daltă (des.4):

Introduceti dalta în mandrina pentru unelte.

Comutatorul modului de lucru (10) trebuie rotit la poziția -T

Rotiți mandrina pentru unelte și așezați dalta în poziția dorită de lucru.

Comutatorul modului de lucru (10) trebuie aşezat la poziția «Dăltuire». Astfel

veți bloca mânerul uneltei la poziția dorită.

În timpul dăltuirii comutatorul modului de lucru (10) trebuie să rămână mereu la poziția «Dăltuire».

■ Setarea directiei de rotație

Folosiți comutatorul direcției de rotație (9) pentru a schimba direcția de rotație a uneltei electrice.

Acest lucru este imposibil dacă butonul de pornire/oprire (8) este apăsat.

ATENTIE: Nu schimbați niciodată direcția de rotație atunci când mandrina (1) este în mișcare. În caz contrar unealta electrică se poate strica.

Rotatie în dreapta: Setați comutatorul direcției de rotație (9) până ce simțiți rezistență la poziția dorită indicată cu simbolul

Rotatie în stânga: Setați comutatorul direcției de rotație (9) până ce simțiți rezistență la poziția dorită indicată cu simbolul →

■ Pornire/Oprire

Pentru a porni unealta electrică apăsați întrerupătorul (8) și ținați-I apăsat.

Pentru a bloca întrerupătorul în poziția pornită apăsați blocada întrerupătorului (5).

Pentru a opri unealta electricăm întrerupătorul (8) trebuie eliberat, sau când este blocat cu blocada (5), apăsați-l scurt și apoi eliberați-l.

■ Setarea vitezei de rotație/numărului de lovituri

Dacă apăsați mai puternic sau mai slab pe butonul de pornire/oprire (8) puteți seta direct viteza de turație/numărul de percuții.

Dacă apăsați slab pe butonul de pornire/oprire (8) veți avea o viteză mică de rotație/număr de percuții mic.

Dacă apăsați mai tare pe buton viteza de rotație/numărul de percuții va fi mai mare.

INDICATII REFERITOARE LA UTILIZARE:

• După o utilizare îndelungată cu viteză mică de rotire, porniți unealta electrică în gol pentru răcire timp de aproximativ 3 minute la viteza maximă.
• Pentru a fora găuri în plăcile ceramice, mutați comutatorul tipului de lucru (10) în poziția «foraj». După executarea găurilor, mutați comutatorul în poziția «foraj cu rotepercuție» și continuați cu rotopercuție.
• La executarea în beton, piatră și zid, trebuiesc folosite burghie din aliaj solid.
• La forajul în metal, utilizati doar burghie ascuțite pentru metal.

■ Cuplajul de siguranță cu fricțiune

În cazul în care unealta folosită s-a blocat atunci turația de pe axul bormașinii cu percuție este întreruptă. Unealta electrică trebuie menținută curată și datorită forțelor ce apar trebuie să o țineți puternic cu ambele mâini și să aveți o poziție sigură de lucru.

În cazul în care unealta electrică s-a blocat trebuie să o opriți și să scoateți unealta de lucru. Atunci când porniți bormașina cu percuție blocată apare un cuplaj de recul puternic.

■ Indicatoare cu diodă

Indicatorul verde cu diodă pentru alimentare (6) se aprinde atunci când aparatul este cuplat la rețea. În cazul în care indicatorul se aprinde, dar aparatul nu pornește, se poate întâmpla ca periile de cărbune să fie uzate, sau ca motorul ori circuitul electric să fie deteriorate.

În cazul în care indicatorul de pornire alimentare (6) nu se aprinde și aparatul nu se pornește, butonul de pornire/oprire sau cablul de alimentare pot fi deteriorate.

Indicatorul roșu cu diodă pentru gradul de uzură al periilor (7) se aprinde atunci când periile de cărbune sunt aproape uzate și indică faptul că aparatul are nevoie de operații de întreținere. După aproape 8 ore de funcționare motorul se oprește automat.

DEPOZITAREA ŞI ÎNTRETINEREA:

Unealta nu necesită o întreținere specială. Unealta trebuie depozitat într-un loc uscat, nu la îndemâna copiilor, trebuie menținută curată, protejată de umezeală și praf. Condițiile de depozitare trebuieșc să elimine posibilitatea de deteriorare mecanică sau efectele nocive ale diferitelor condiții atmosferice.

Piesele externe din plastic pot fi curățate doar cu o pânză umedă și cu un detergent delicat.

ATENTIE: Nu folositi NICIODATA substanțe diluante.

După forajul în beton, praful apărut trebuie îndepărtat cu ajutorul aerului comprimat de pe orificiile de ventilare și mâner. Împiedică deteriorarea lagărelor și îndepărtează pulberea care blochează intrarea aerului de răcire în motor.

TRANSPORT:

Bormașina cu percuție poate fi transportată și depozitată în valiza de transport, care o protejează de umiditate, intrarea prafului și a obiectelor de dimensiuni mici și de aceea trebuie să acoperiți orificiile de ventilație. Elementele mici care infiltrează carcasa pot duce la distrugerea motorului.

DEFECTIUNITIPICE ŞIİNDEPÄRTAREAACESTORA:

Bormașina cu percuție nu funcționează:

• controlați dacă direcția de rotire nu este în poziția mijlocie;
• controlați dacă cablul de alimentare este conectat corect sau controlați siguranțele,

Bormașină cu percuție «se oprește» sau scoate scântei:

- controlațiși înlocuiti periile de carbon.

ATENTIE!Înlocuirea periilor de carbon poate fi efectuată doar de un electric autorizat.

- dacă unealta electrică nu funcționează, chiar dacă este conectată la alimentare, trebuie trimisă la un service autorizat pe adresa indicată.

PROTECTIA MEDIULUI ÎNCONJURĂTOR:

ATENTIE: Simbolul prezentat înseamnă interdicția de a amplasa aparatul uzat împreună cu alte deșeuri (sub amenințarea unei amenzi). Componentele periculoase aflate în aparatura electrică și electronică influențează negativ mediul natural și sănătatea oamenilor.

Fiecare gospodărie casnică trebuie să contribuie la redobândirea și refolosirea (recykling) aparaturii uzate. Atât în Polonia, cât și în Europa se organizează sau deja există sistemul de culegere a aparaturii uzate, în cadrul căruia toate punctele de vânzare a respectivei aparaturi sunt obligate să preia aparatura uzată. În plus, există centrele de colectare a acestuia tip de aparatură.

PRODUCĂTOR:

PROFIX Sp. z o.o.,

str. Marywilska 34,

03-228 Varşovia, POLONIA

L.dz.:DT-C/d_zg/0035/06.2011

Łomna Las, 30 iunie 2011

DECLARAȚIE DE CONFORMITATE CE

PRODUCĂTOR : PROFIX Sp. z o.o.

str. Marywilska 34

03-228 Varşovia, Polonia

Persoana împuternicită pentru pregătirea documentației tehnice:

Mariusz Rotuski, Centrul de Distribuire și Comerț PROFIX, str. Dobra 3, Łomna Las, 05-152 Czosnów, Polonia

Prin prezenta, confirmăm că produsul (produsele):

BORMAŞINĂ CU PERCUȚIE, marca TRYTON

230V; 50 B40850 W; 26 mm n 0-1100/min

cod PROFIX: , tip: Z1C-HW-2600DTMM850K

îndeplinește (îndeplinesc) cerințele definite de directivele Parlamentului European și a Consiliului Europei:

- 2006/42/CE (MAD) din 17 mai 2006 referitoare la maşini, care modifică directiva 95/16/CE (Mon. Of. UE L 157 din 09.06.2006, pag. 24 cu mod. ult.)

- 2006/95/EC (LVD); (Mon.Of. UE L 374 din 27.12.2006 cu mod. ult.)

- 2004/108/EC (EMC); (Mon.Of. UE L 390 din 31.12.2004 cu mod. ult.)

şi au fost produse conform normelor:

EN 60745-1:2009 EN 60745-2-6:2003+A12:2009

EN 55014-1:2006+A1:2009 EN 55014-2:1997+A2:2008 EN 61000-3-2:2006+A2:2009 EN 61000-3-3:2008

11 - ultimele două cifre desemnează anul în care semnul CE a apărut pe produsele.

Prin împuternicire de Consiliul Administrativ

Mariusz Rotuski

Specialist pentru Asigurarea și Certificarea Calități

e-mail: [e-mail]

PIRMS DARBA SÄKUMA NEPIECIEŠAMS IEPAZITIES AR ŠO INSTRUKCIJU.
