Produkta veids	Āmuru urbis
Modelis	TMM850K
Spriegums	230 V - 240 V
Frekvence	50 Hz
Enerģijas patēriņš	850 W
Tukšgaitas ātrums	0 - 1100 min⁻¹
Triecienu biežums	0 - 5200 min⁻¹
Trieciena enerģija	3.0 J
Maks. urbšanas diametrs tēraudā	13 mm
Maks. urbšanas diametrs betonā	26 mm
Maks. urbšanas diametrs kokā	40 mm
Patronas tips	SDS-plus
Svars (bez piederumiem)	3.4 kg
Aizsardzības klase	II
Aizsardzības pakāpe	IP20
Skaņas spiediena līmenis (LpA)	91.8 dB(A)
Skaņas jaudas līmenis (LwA)	102.8 dB(A)
Vibrācijas līmenis (urbšana ar triecienu, galvenais rokturis)	15.81 m/s²
Vibrācijas līmenis (urbšana ar triecienu, palīgrokturis)	14.092 m/s²
Vibrācijas līmenis (kalšana, galvenais rokturis)	15.668 m/s²
Vibrācijas līmenis (kalšana, palīgrokturis)	13.09 m/s²
Darba režīmi	Bez trieciena urbšana, urbšana ar triecienu, kalšana, kaltu pārvietošana
Pārslodzes drošības sajūgs	Jā
Iekļautie piederumi	Palīgrokturis, urbšanas dziļuma ierobežotājs, plakanais kalts, smailais kalts, 3 SDS-plus urbji (12/16/18 mm), smērviela, gumijas putekļu gredzens, transporta kaste

Bieži uzdotie jautājumi - TMM850K Tryton

Kā nomainīt urbjmašīnas urbjpatronu TMM850K?

SDS-plus urbjiem atvelciet bloķēšanas uzmavu (3), ievietojiet instrumenta kātu ar nelielu rotāciju, līdz tas nofiksējas, pēc tam pārbaudiet, pavelkot. Nav-SDS urbjiem uzstādiet zobaino gredzena patronu (15), atveriet patronu, ievietojiet urbi un pievelciet ar atslēgu (17) trīs caurumos.

Kādi ir dažādie darba režīmi un kā tos izvēlēties?

Režīmi ir: bez trieciena urbšana (simbols), urbšana ar triecienu (simbols), kalšana (simbols) un kaltu pārvietošana (Ⓜ). Lai mainītu režīmu, vispirms izslēdziet urbi, nospiediet atbrīvošanas pogu (11) un pagrieziet selektora slēdzi (10) vēlamajā pozīcijā, līdz tas nofiksējas ar klikšķi.

Kā iestatīt urbšanas dziļumu?

Ievietojiet SDS-plus urbi pilnībā patronā. Nospiediet fiksācijas pogu (4) uz palīgroktura, bīdiet dziļuma ierobežotāju (13), lai attālums starp urbja galu un ierobežotāja galu būtu vienāds ar vēlamo dziļumu X, pēc tam atlaidiet pogu, lai nofiksētu.

Ko darīt, ja urbjmašīna neieslēdzas?

Pārbaudiet, vai griešanās virziena slēdzis (9) nav vidējā stāvoklī, pārliecinieties, vai strāvas vads ir pievienots un drošinātājs ir neskarts. Ja zaļā LED (6) deg, bet urbjmašīna nedarbojas, oglekļa birstes var būt nolietotas vai motora ķēde bojāta. Ja zaļā LED nedeg, sprūdam vai vadam var būt defekts.

Cik bieži jāmaina oglekļa birstes?

Sarkanā LED (7) norāda uz bristu nodilumu. Pēc aptuveni 8 stundu indikācijas motors automātiski izslēgsies. Birstes jāmaina tikai kvalificētam elektriķim. Nododiet urbi pilnvarotā servisa centrā.

Vai es varu izmantot šo urbi smagiem profesionāliem darbiem?

Nē, TMM850K ir paredzēts lietošanai mājsaimniecībā vai vidējas intensitātes rūpnieciskiem lietojumiem. Tas nav piemērots smagiem uzdevumiem vai profesionāla aprīkojuma darbībām.

Kādi drošības pasākumi jāievēro, lietojot āmura urbi?

Vienmēr valkājiet ausu aizsargus, aizsargbrilles un putekļu masku. Turiet urbi aiz izolētām satveršanas virsmām, lai izvairītos no elektriskā šoka no slēptiem vadiem. Lietojiet noplūdes strāvas aizsardzības slēdzi (RCD) mitrā vidē. Nekad nestrādājiet ar materiāliem, kas satur azbestu.

Kā tīrīt un uzturēt urbi?

Tīriet ārpusi tikai ar mitru drānu un maigu ziepēm; nekad neizmantojiet šķīdinātājus. Pēc urbšanas betonā izpūtiet saspiestu gaisu caur ventilācijas atverēm un patronu, lai noņemtu putekļus. Uzglabājiet sausā, bezputekļu vietā transporta kastē.

Kādus materiālus var urbt ar šo instrumentu?

Ar izslēgtu trieciena režīmu var urbt koku, metālu, keramiku un plastmasu. Ar ieslēgtu trieciena režīmu urbiet betonu, ķieģeļus un akmeni. Mūra materiāliem izmantojiet cieto sakausējumu urbjus, metāliem asus metāla urbjus, kokam koka urbjus.

Kāds ir zaļās un sarkanās LED indikatoru mērķis?

Zaļā LED (6) iedegas, kad urbis ir pievienots strāvas padevei. Ja tā deg, bet urbjmašīna nedarbojas, birstes vai motors var būt bojāti. Sarkanā LED (7) brīdina, ka oglekļa birstes ir gandrīz nolietotas; pēc aptuveni 8 stundu indikācijas motors automātiski apstāsies.

LIETOŠANAS INSTRUKCIJA TMM850K Tryton

Saglabā instrukciju varbūtējai turpmākai lietošanai.

BRĪDINĀJUMS! Nepieciešams izlasīt visus brīdinājumus apzimētus ar simboliem ⚠, kuri attiecas uz lietošanas drošību un visus lietošanas drošības norādījumus.

Neievērojot zemāk uzrādītos drošības brīdinājumus un norādījumus attiecībā uz drošību var būt par elektriskās strāvas trieciena, ugunsgrēka un/vai nopietnu traumu iemeslu.

levērot visus brīdinājumus un norādījumus attiecībā uz drošību, lai tos turpmāk varētu izmantot.

Zemāk uzrādītos brīdinājumos „elektroinstruments” nozīmē elektroinstrumentu, kurš tiek barots no elektriskā tikla (ar barošanas vadu) vai elektroinstruments barots no akumulatora (bezvadu).

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Darba vietas drošiba:

a) Darba vietā nepieciešams uzturēt kārtību un labu apgaismojumu. Nekārtība un slikts pagaismojums ir negadījumu iemesls.

b) Nedrikst lietot elektroinstrumentu sprägstoša, viegli uzliesmojoša, gāzu un puteklainā vidē. Elektroinstrumenta darbības laikā rodas dzirksteles, no kurām var aizdegties putekļi un tvaiki.

c) Vietā, kur tiek lietoti elektroinstrumenti nevar atrasties bērni un novērotāji. Novēršot uzmanību var zaudēt kontroli par elektroinstrumentu.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Elektriskā drošība:

a) Elektroinstrumenta kontaktdakšinām jābūt pielāgotām pie kontaktligzdām. Nekad nekādā gadījumā nedrikst mainit kontaktdakšinu. Nedrikst lietot nekādus pagarinātājus gadījumā, ja elektroinstruments ir apgādāts ar vadu ar aizsardzības iezemējuma dzīslu. Ja netiek darītas kontaktdakšinu un kontaktligzdu izmainas, tas samazina elektriskā trieciena risku.
b) Nepieciešams izvairīties no iezemētām virsmām vai savienotām ar masu, kā piemēram caurules, sildītāji, centrālapkures radiatori un dzesinātāji. Gadijumā, ja notiek kontakts ar iezemētām vai ar masu savienotām daļām pieaug elektriskās strāvas trieciena risks.
c) Nedrikst pakjaut elektroinstrumentus uz lietus vai mitruma iedarbību. Gadījumā, ja elektroinstrumentā iekļūst ūdens pieaug elektriskās strāvas trieciena risks.
d) Nedrikst pārslogot savienojuma vadus. Nekad nedrikst lietot savienojuma vadu elektroinstrumenta pārnēsāšanai, vilkšanai vai izvilkt kontaktdakšinų no kontaktligzdas aiz vada. Nepieciešams turēt savienojuma vadu tālu no siltuma avotiem, ellainām, asām škautnēm vai kustigām daļām.

Bojāti vai sapīti savienojuma vadi palielina elektriskās strāvas trieciena risku.

e) Gadijumā, ja elektroinstruments tiek lietots ārpusē, savienojuma vadus nepieciešams pagarināt ar pagarinātājiem, kuri ir piemēroti darbam ārpusē. Lietojot pagarinātājus piemērotus darbam ārpusē samazinās elektriskās strāvas trieciena risks.
f) Gadijumā, ja ir nepieciešamība lietot elektroinstrumentu mitrā vidē, par sprieguma aizsardzību nepieciešams lietot strāvas starpības ierici (RCD). Lietojot RCD samazinās elektriskās strāvas trieciena risks.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Individuālā drošība:

a) Ši ierīce nav pamērota lietot cilvēkiem (tai skaitā bērniem) ar ierobežotām fiziskām, jūtības un psihiskām spējām, vai cilvēkiem bez ierīces darbības pieredzes vai zināšanām, izņemot, ja tas notiek uzraudzībā vai saskaņā ar ierīces lietošanas instrukciju, ar kuru ir iepazinušās par drošību atbildīgas personas.
b) Elektroinstrumenta lietošanas laikā nepieciešams būt tālredzīgiem, novērot kas notiek un saglabāt skaidru saprātu. Nedrikst lietot elektroinstrumentu noguruma laikā vai narkotisku vielu, alkohola vai zāļu iedarbībā. Neuzmanības mirklis strādājot ar elektroinstrumentu var radīt nopietnas kermana traumas.
c) Nepieciešams lietot individuālos aizsardzības līdzekļus. Vienmēr nepieciešams lietot aizsargbrilles. Lietojot attiecīgos apstākļos aizsardzības līdzekļus, tādus kā putekļu maskas, neslīdošus apavus, kiveres vai dzirdes aizsardzības līdzekļus, samazināsies individuālās traumas.
d) Nepieciešams izvairīties no neparedzētām kustībām. Pirms pieslēgšanas pie barošanas avota un/vai pirms akumulatora pieslēgšanas kā arī pirms tam, kad paceļam vai pārceļam ierīci nepieciešams pārliecināties, ka elektroinstrumenta slēdzis atrodas izslēgšanas stāvokli. Pārnēsāt elektroinstrumentu ar pirkstu uz slēdža vai barošanas tiklā pieslēgtu elektroinstrumentu pie ieslēgta slēdža var būt par negadijuma iemeslu.
e) Pirms elektroinstrumenta palaišanas nepieciešams noväkt visas atslēgas. Atslēga atstāta rotējoša elektroinstrumenta tuvumā var radīt individuālas traumas.
f) Nedrikst pärlieku tälu izliekties. Visu laiku nepieciešams stāvēt stabili un saglabāt lidzsvaru. Tas dos iespēju neparedzētas situācijās labāk kontrolēt elektroinstrumentu.
g) Nepieciešams attiecīgi Ģērbties. Nedrīkst nēsāt valīgus apģērbus vai rotas lietas. Nepieciešams turēt savus matus, apģērbu un cimdus tālu no kustīgām daļām. Valīgs apģērbs, rotas lietas vai gari mati var tikt aizkerti ar kustīgām daļām.
h) Ja ierice ir pielāgota ārējai putekļu sūkšanai un putekļu uzsūkšanai, nepieciešams pārliecināties, ka tie ir pieslēgti un pareizi lietoti. Lietojot putekļu sūcēju var samazināt putekļu

ieelpošanas bīstamību.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Lietošana un gādība par elektroinstrumentu:

a) Nedrikst pārslogot elektroinstrumentu. Nepieciešams piemērot elektroinstrumentu veiktajam darbam. Pareizs elektroinstruments nodrošinās labāku un drošāku darbu pie slodzes, kādam tas tika projektēts.
b) Nedrikst lietot elektroinstrumentu, ja slēdzis to neieslēdz un neizslēdz. Katrs elektroinstruments, kuru nevar ieslēgt vai izslēgt ar slēdzi ir bīstams un to nepieciešams labot.
c) Nepieciešams atvienot elektroinstrumenta kontaktdakšinu no barošanas avota un/vai atslēgt akumulatoru pirms tiek veikta jebkāda uzstādīšana, detaļu maiņa vai instrumenta glabāšana. Tādas drošības darbības reducē neparedzētu elektroinstrumenta palaišanu.
d) Nelietotu elektroinstrumentu nepieciešams glabāt bērniem nepieejamās vietās un nedrikst atļaut personām, kuras nav iepazinušās ar elektroinstrumentu vai šo lietošanas instrukciju lietot elektroinstrumentu. Elektroinstrumenti ir bistami neapmācītu lietotāju rokās.
e) Elektroinstrumentu nepieciešams konservēt. Nepieciešams pārbaudīt asu sakritību vai kustīgo daļu iekīlēšanos, detaļu plisumus un visus apstāklus, kuri varētu ietekmēt elektroinstrumenta darbu. Ja tiek konstatēts bojājums, elektroinstrumentu pirms lietošanas nepieciešams salabot. Daudzu negadijumu iemesls ir nepareiza elektroinstrumenta konservācija.
f) Griezējinstrumentiem jābūt asiem un tīriem. Attiecīgi uzturēti asi griezējinstrumenta asmeņi samazina iekīlēšanās iespējas un atvieglo apkalpošanu.
g) Elektroinstrumentu, aprīkojumu, darba instrumentus un tml. nepieciešams lietot saskaņā ar šo instrukciju, ṣemot vērā darba apstāklus un veicamo darbu. Lietot elektroinstrumentu tam neparedzētā veidā var novest pie bīstamām situācijām.
h) Zemās temperatūrās vai pēc ilgāka nelietošanas laika, ieteicams uz pāris minūtēm ieslēgt elektroinstrumentu bez slodzes, lai piedziņas mehānismā sāktu pareizi darboties smērella.
i) Elektroinstrumentu tirišanai lietot mikstu, mitru (ne slapju) drānu un ziepes. Nelietot benzīnu, škīdinātājus un citus lidzeklus, kuri varētu sabojāt ierici.
j) Elektroinstrumentu nepieciešams glabāt / transportēt iepriekš pārliecinoties, ka visas kustīgās daļas ir nobloķētas un nodrošinātas pret atblokēšanos ar origināliem šim nolūkam paredzētiem elementiem.
k) Elektroinstrumentu nepieciešams glabāt sausā, no putekliem un mitruma sargātā vietā.
1) Elektroinstrumenta transportēšanu jāveic oriğinālā iepakojumā, kurš pasargā no mehāniskiem bojājumiem.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Remonts:

a) Elektroinstrumenta remontu nepieciešams veikt tikai kvalificētam speciālistam, lietojot tikai oriģināls rezerves daļas. Tas elektroinstrumenta lietotājam nodrošinās turpmāku drošību.

BRĪDINĀJUMS! TRIECIENA URBJMAŠĪNA, drošības brīdinājumi –

Individuālā drošība:

a) Nepieciešams lietot dzirdes aizsardzības līdzekļus. Ilglaicīga trokšna iedarbība var radīt dzirdes zaudēšanu.
b) Veicot darbus, kur darba instruments varētu trāpīt uz noslēptiem elektriskiem vadiem vai uz pašu barošanas vada, elektroinstrumentu nepieciešams turēt pie roktura izolētām virsmām. Kontakts ar barošanas tikla vadu, kurš Ir zem sprieguma var radīt sprieguma pārnešanu uz elektroinstrumenta metāla dalām kā rezultātā var notikt elektriskās strāvas trieciens.
c) Nepieciešams lietot attiecīgas meklešanas ierīces, lai lokalizētu slēptus barošanas vadus vai lūgt pilsētas dienestu palīdzību. Kontakts ar vadiem, kuri ir zem sprieguma var novest līdz ugunsgrēkam vai elektriskā strāvas triecienam. Gāzes vada bojājums var novest līdz sprādzienam. Ūdensvada pārraušana rada materiālus zaudējumus vai notikt elektriskās strāvas trieciens.
d) Neapstrādājiet materiālus, kas satur azbestu. Azbestam piemīt kancerogen as īpašības.
e) Darba vietu nepieciešams uzturēt tīru. Materiālu maisījumi ir seviški bīstami. Metāla putekļi var viegli aizdegties un uzsprāgt.
f) Apstrādājamo priekšmetu nepieciešams nostiprināt. Pārliecināties, ka visi stiprināšanas elementi ir nostiprināti un pārbaudīti, lai nebūtu pārmērigas pielaides. Apstrādājamo priekšmetu ir drošāk nostiprināt stiprināšanas ierīcē vai skrūvspilēs nekā turēt to rokā.
g) Instrumentus lietot kopā ar papildus patronu pievienotu pie instrumenta. Zaudējot kontroli var operatoram rodas traumu bīstamība.
h) Elektroinstrumentu darba laikā nepieciešams stipri turēt abās rokās aiz galvenā roktura un palīgroktura, ievērot stabilu pozīciju. Elektroinstrumentu drošāk vadīt abās rokās.
i) Elektroinstrumentu nepieciešams nekavējoties izslēgt, kad blokējas lietotais griezējinstruments. Nepieciešams būt gatavam lielai vibrācijai, kura var radit atmešanu. Lietotais instruments blokējas, ja elektroinstruments ir pārslogots vai saliecas apstrādājamā priekšmetā.
j) Pâtraucot darbu, instrumentu maiņas, remonta, tîrīšanas vai regulešanas laikā nepieciešams atslēgt mašinu no elektriskā tikla. Pirms elektroinstrumenta nolikšanas pagaidit lidz tas apstājas. Darba instruments var iebloķėties, kas rada ka tiek zaudēta kontrole par elektroinstrumentu.
k) Elektroinstrumentu nedrikst lietot ar bojātu barošanas vadu. Nedrikst pieskarties pie bojāta vada; ja vads tiek bojāts darba laikā, nepieciešams izvilkt kontaktdakšinu no kontaktligzdas. Bojāti vadi palielina elektriskās strāvas trieciena risku.
1) Ja elektroinstrumenta barošanas vads tiek bojāts, to jāapmaina ar savienojuma vadu, kurš ir pieejams servisa punktā.

TRIECIENA URBJMAŠINAS PIELIETOJUMS UN UZBÜVE:

Trieciena urbjmašina paredzēta betona, kieğeļa un akmens caurumu urbšanai ar triecīenu, kā arī viegliem atskaldīšanas darbiem ar kaltu. To var lietot arī koka, metāla, keramikas un plastmasas caurumu urbšanai bez trieciena.

Kategoriski izslēgts lietot ierīci visos citos nolūkos.

Trieciena urbjmašina tiek piedzīta ar vienfāzes dzinēju un paredzēta mājas un vidējas intensitātes rūpniecības darbiem. Nav piemērota ilgai darbībai smagos apstākļos. Nedrikst lietot ierīci veicot darbus, kur nepieciešams lietot profesionālas ierices.

Neskatoties uz pielietojumam paredzēto lietošanu nevar pilnībā izslēgt atseviškus riska elementus. Nemot vērā mašīnas konstrukciju un uzbūvi var rasties sekojošas bīstamības:

• Pieskāršanās darba laikā pie rotējoša darba instrumenta ar operatora roku vai apgērbu, barošanas vadu.
• Applaucēšanās darba instrumenta maiņas laikā. (Darba laikā darba instruments Joti sakarst, lai novērstu applaucēšanās iespēju tā maiņas laikā nepieciešams lietot aizsargcimdus).
• Apstrādājamā priekšmeta vai apstrādājamā priekšmeta daļu atmešana.
• Darba instrumenta deformācija/ salūšana.

Komplektācija

• Trieciena urbjmašina - 1 gab.
- Palīgrokturis - 1 gab.
- Urbšanas dziljuma ierobežotājs - 1 gab.
- Plakanais kalts - 1 gab.
- Spice - 1 gab.
• Urbji SDS-plus-3 gab. (12,16,18 mm)
- Maināmo instrumentu smērèlla - 30 g
- Putekļu savākšanas gumijas gredzens - 1 gab.
- Transportēšanas koferis - 1 gab.
- Apkalpošanas instrukcija - 1 gab.
• Garantijas karte - 1 gab.

■ lerices elementi

Ierīces elementu numerācija attiecas uz grafisko zīmējumu, kurš atrodas apkalpošanas instrukcijas 2 lapaspusē:

1. Instrumenta patrona SDS-plus
2. Puteklu pârsegs
3. Slēdža gredzens
4. Urbšanas dziljuma ierobežotāja stiprināšanas poga
5. Slēdža blokēšana
6. Barošanas ieslēgšanas indikatora diode (zaļa)
7. Oglīšu nolietošanās indikatora diode (sarkana)
8. Slēdzis

9. Apgriezienu virziena maiņas slēdzis

10. Darba režima maiņas slēdzis

11. Darba režima blokēšanas atbrīvošanas poga

12. Papildus rokturis
13. Urbšanas dziluma ierobežotājs
14. Urbjmašinas patronas ar zobrata gredzenu fiksēšanas skrūve
15. Urbjmašinas patrona ar zobrata gredzeni
16. Urbjmašinas patronas SDS-plus stiprināšanas uzgališ
17. Urbjmašinas patronas ar zobrata gredzenu atslęga
18. Patronas gredzens*

* Zimējumā uzrādītais vai apkalpošanas instrukcijā aprakstītais aprīkojums neietilpst standarta komplektācijā. Mūsu katalogos var atrast

komplektētu papildus aprīkojuma asortimentu.

TEHNISKIE DATI:

Barošanas spriegums		230 V-240 V
Barošanas frekvence		50 Hz
Jauda		850 W
Griešanās ātrums bez slodzes n_b		0-1100 /min
Triecienu skaits / trieciena energija		0-5200 min ^1 / 3,0 J
Urbjmašīnas patrona		SDS-plus
Maksimālais urbšanas diametrés		tērauds - 13 mm
		betons - 26 mm
		koks - 40 mm
Urbjmašīnas patronas stiprināšanas maks. diametrés		26 mm
Masa (bez aprīkojuma)		3,4 kg
Ierīces klase		II
Aizsardzības pakāpe		IP20
Akustiskā spiediena limenis (LpA)		91,8 dB(A)
Akustiskās jaudas limenis (LwA)		102,8 dB(A)
Vibrācijas limenis atbilstoši normali:		EN 60745-1:2009
- urbšana ar triecienu betonā a_hHD	galvenais rokturis	15,81 m/s ^2
	palīgrokturis	14,092 m/s ^2
- kalšana a_hCheq	galvenais rokturis	15,668 m/s ^2
	palīgrokturis	13,09 m/s ^2
- mērījumu izkliede		1,5 m/s ^2

PIRMS DARBA SÄKUMA:

1. Pārliecināties, ka barošanas avota parametri atbilst parametriem uzrādītiem uz trieciena urbjmašinas plāksnītes.
2. Pärliecināties, ka trieciena urbjmašinas slēdzis (8) atrodas izslēgšanas stāvoklī un slēdža blokēšana (5) ir atbrīvota. Nedrikst nolikt strādājošu trieciena urbjmašinu, kad ieslēgta blokēšana. Blokēšanu izslēdz atkārtoti nospiežot slēdzi (8).
3. Palīgrokturi (12) stiprina pārliekot roktura apmavu ap trieciena urbjmašinas patronu un blokē pieskrūvējot rokturi pulksteņa rādītāja kustības virzienā.

Lai varētu ienemt stabilu un ērtu darba pozīciju iespējams ir iespēja brīvi pielāgot palīgrokturi. Pagriežot rokturi pretēji pulksteņa rādītāja kustības virzienam, nepieciešams novietot palīgrokturi vēlamā stāvoklī un atkārtoti pieskrūvēt rokturi, lai to nofiksētu.

Nospiežot stiprināšanas pogu (4) nepieciešams izbīdīt urbšanas dziljuma ierobežotāju (13) palīgroktura caurumā un blokēt atlaižot stiprināšanas pogu. Rievām, kuras ir uz urbšanas dziljuma ierobežotāja jābūt redzamām no augšas.

1. Strādājot ar pagarinātāju nepieciešams pārliecināties, ka pagarinātāja parametri, vadu šķērsgriezums atbilst trieciena urbjmaśīnas parametriem. leteicams lietot pēc iespējas īsus pagarinātājus. Pagarinātājam jābūt pilnībā attītam.

DARBA LAIKÄ:

■ Urbšanas dziluma uzstādīšana (zīm. B)

Urbšanas dziluma ierobežotaju (13) var uzstādīt uz materiālā vēlamo urbšanas dzilumu X. Šajā nolūkā nepieciešams:

- lelikt darba instrumentu patronā SDS-plus (1) un nostiprināt gala stāvokli. Pretējā gadījumā SDS-plus instrumenta kustība var radīt

nepareizu urbšanas dziljuma ierobežotāja uzstādīšanu;

• nospiest urbšana dziljuma ierobežotāja pogu (4) un izbīdīt ierobežotāju tādā veidā, lai attālums no urbja gala un dziljuma ierobežotāja gala būtu vēlamais urbšanas dziljums X;
• nobloket ierobežotaju, atbrivojot stiprināšanas pogu.

■ Urbja izvěle

Trieciena urbšanai betonā, kieğelī, akmenī un kalšanas darbos nepieciešami SDS-plus instrumenti, kurus ieliek SDS-plus urbšanas patronā (1).

Urbjot tēraudā vai kokā lieto instrumentus bez SDS-plus (piem. urbji ar cilindrisko stiprināšanu). Šiem instrumentiem nepieciešama bez atslēgas vai zobrata gredzena patrona.

NORĀDĪJUMS: Urbjot ar triecienu vai strādājot ar kaltu nedrīkst lietot instrumentu bez SDS-plus! Instrumenti bez SDS-plus un to urbjmašīnas patronas urbjot ar triecienu vai strādājot ar kaltu tiks sabojātas.

■ Urbjmašinas patronas ar zobrata gredzenu montāža (zīm. C)

• leskrūvēt SDS-plus (16) stiprināšanas uzgali urbjmašīnas patronā ar zobrata gredzenu (15).
• Nofiksët urbjmašinas zobrata gredzena patronu (15) ar drošibas skrūvi (14).

UZMANĪBU: Nepieciešams atcerēties, ka drošības skrūvei ir kreisā vītne.

• Notīrīt uzgaļa iespraužamo galu un to nedaudz ieeļļot.
• Pagriežot urbjmašinas patronu iebīdīt stiprināšanas uzgali SDS-plus instrumenta patronā (1), līdz tas automatiski tiks nofiksēts.
• Pârbaudit fiksëšanu pavelkot urbjmašinas patronu ar zobrata gredzenu.

■ Urbjmašinas patronas ar zobrata gredzenu demontāža (zīm. D)

• Atbīdīt fiksēšanas gredzenu (3) uz aizmuguri un nonemt urbjmašinas patronu ar zobrata gredzenu (15).
• Pēc demontāžas urbjmašinas patronu ar zobrata gredzenu(15) nepieciešams sargāt no netīrumiem. Nepieciešamības gadījumā var nedaudz ieellot zobratus.

■ Instrumentu maina

Ar instrumentu patronu SDS-plus var vienkärši un ērti apmainit darba instrumentu nelietojot papildus aprikojumu.

Sistēmā SDS-plus darba instrumentam ir kustības brīvība. Tāpēc brīvgaitā notiek sišana. Tas nekādā mērā neiedarbojas uz urbto caurumu precizitāti, par cik urbis urbšanas laikā patstāvīgi centrējas.

Darba laikā putekļu pārsegs (2) ievērojamā mērā sargā no putekļu iekļūšanas instrumentu patronā. leliekot instrumentu nepieciešams uzmanīties, lai nesabojātu putekļu pārsegu (2).

Bojātu putekļu pārsegu nepieciešams nekavējoties apmainīt. Apmainņu ieteicams veikt servisa punktā.

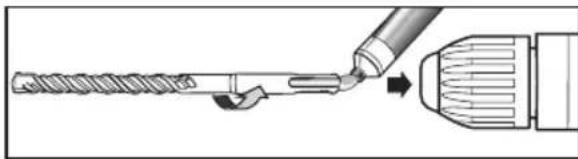

■ Darba instrumenta SDS-plus stiprināšana

• Stiprinātā instrumenta galu nepieciešams notīrīt un nedaudz ieellot.
• Aprikojumu instrumentu patronā nepieciešams ielikt pagriežot to līdz brīdim, kad tas patstāvīgi aizvērsies.
• Aizvēršanu nepieciešams pārbaudīt pavelkot instrumentu.

UZMANIBU: Uzreiz pēc darba beigām darba instruments var būt karsts. Nepieciešams izvairīties no tieša kontakta ar to un lietot atbilstošus aizsargcimdus.

• Pavirziet spiluzmavu (3) instrumenta korpusa virzienā un izvelciet darbinstrumentu no turētājaptveres.
  • Darba instrumentu pēc izņemšanas nepieciešams notīrīt.

• Uzlikt urbjmašinas patronu ar zobrata gredzenu (15).
- Atvērt urbjmašinas patronu ar zobrata gredzenu (15) pagriežot gredzenu (18) tik daudz, lai būtu iespēja ielikt darba instrumentu. Ielikt darba instrumentu.
- lelikt atslēgu (17) attiecīgos urbšanas patronas ar zobrata gredzenu (15) caurumos un darba instrumentu vienmērīgi nofiksēt.
• Slēdzi (10) novietot uz simbolu «Urbšanā» -

UZMANIBU: Uzreiz pēc darba beigām darba instruments var būt karsts. Nepieciešams izvairīties no tieša kontakta ar to un lietot atbilstošus aizsargcimdus.

• Ar urbšanas patronas atslēgu (17) pagriezt urbšanas patronu ar zobrata gredzenu (15) pulksteņa rāditāja kustības virzienā, līdz būs iespējams izņemt darba instrumentu.
  • Darba instrumentu pēc izņemšanas nepieciešams notīrīt.

■ Darba režima pārslēgšana

UZMANĪBU: Darba režīma maiņu var veikt tikai tad, kad elektroinstruments ir izslēgts! Pretējā gadījumā var notikt elektroinstrumenta bojājums.

Ar darba režima maiņas slēdzi (10) var izvēlēties elektroinstrumenta darba režimu.

Lai mainītu darba režīmu nepieciešams nospiest blokēšanas atbrīvošanu (11) un novietot darba režīma slēdzi vēlamā stāvokli, līdz dzirdams

fiksatora klikškis.

Urbšana (zim. 1):

Slēdzi (10) novietot uz simbolu

Urbšana ar triecienu (zim.2):

Slēdzi (10) novietot uz simbolu - Ti

Kalšana (apgriezieni blokēti) (zīm.3):

Slēdzi (10) novietot uz simbolu

Stāvokli «Kalšana» ierīces ieslēgsanas momentā triecienu skaits automatiski palielinās; pateicoties tam kalšanas

laika instruments strādā ar palielinātu jaudu. atbrīvot darba instrumentu. leslēdzo

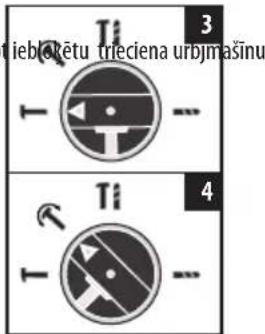

Kalta stāvokla maina (zīm.4):

Instrumentu patronā ielikt kaltu.

Slēdzi (10) novietot uz simbolu T

Pagriezt instrumenta patronu novietojot kaltu vēlamā darba stāvokli.

Darba režima slēdzi (10) novietot stāvokli «Kalšana». Šādā veidā instrumenta patrona tiek savā stāvokli blokēta.

Darba režima slēdzim (10) kalšanas laikā vienmēr jäatrodas stāvokli «Kalšana».

■ Apgriezienu virziena uzstādīšana

Ar apgriezienu virziena slēdzi (9) var mainīt elektroinstrumenta apgriezienu virzienu.

Tomē, kad iespiests slēdzis (8) - tas nav iespējams.

UZMANĪBU: Nekad nemainīt apgriezienu virzienu, kad urbjmašinas patrona (1) atrodas kustībā. Pretējā gadījumā var notikt elektro-instrumenta bojājums.

Labie apgriezieni: Novietot apgriezienu maiņas slēdzi (9) līdz atdurei atbilstoši ar simbolu apzīmētā stāvoklī

Kreisie apgriezieni: Novietot apgriezienu maiņas slēdzi (9) līdz atdurei atbilstoši ar simbolu apzīmētā stāvoklī →

■ leslēgšana/izslēgšana

Lai ieslēgtu elektroinstrumentu nepieciešams nospiest slēdzi (8) un turēt nospiestu.

Lai blokētu slēdzi ieslēgšanas stāvokli nepieciešams nospiest slēdža blokēšanu (5).

Elektroinstrumentu izslēgšanai nepieciešams atbrīvot slēdzi (8), vai ja tas ir blokēts ar blokēšanu (5), nospiest to uz brīdi un atlaist.

■ Apgriezienu ātruma/ trieciena daudzuma uzstādīšana

Palielinot vai samazinot spiedienu uz slēdzi (8) var pakāpeniski uzstādīt apgriezienu ātrumu/triecienu daudzumu.

Viegls spiediens uz slēdzi (8) rada mazu apgriezienu ātrumu/ triecienu daudzumu.

Palielināts spiediens paaugstina apgriezienus/triecienu daudzumu.

DARBA NORĀDĪJUMI:

• Pēc ilgāka darba ar mazu griešanās ātrumu, lai atdzesētu dzinēju nepieciešams ieslēgt elektroinstrumentu apm. 3 minūtes ar maksimālo griešanās ātrumu bez slodzes.
• Lai urbtu caurumus keramiskā flīzē nepieciešams pārslēgt darba režima slēdzi (10) stāvoklī «urbšana». Pēc cauruma izurbšanas keramiskā flīzē darba režima slēdzi var pārslēgt stāvoklī «urbšana ar triecienu» un tālāk strādāt ar triecienu.
• Strādājot betonā, akmenī un mūrī nepieciešams lietot cietsakausējuma urbjus.
  • Metāla urbšanai lietot tikai asus metāla urbjus.

■ Pārslogošanas sajūgs

Gadijumā, ja lietotais instruments iekilējas vai ieblokējas, tad trieciena urbjmašinas vārpstas piedziņa tiek pārtraukta. Elektroinstrumentu vienmēr nepieciešams apturēt, pie tam ānemot vērā radītos spēkus, turēt elektroinstrumentu stipri ar abām rokām un ienemt drošu darba poziciju.

Elektroinstrumenta blokēšanas gadījumā, nepieciešams to izslēgt un

rodas stiprs atmešanas moments.

■ Diožu indikatori

Zajais barošanas ieslēgšanas diodes indikators (6) iedegas, kad ierīce ir pieslēgta pie tikla. Ja indikators iedegas, bet ierīci nevar iedarbināt, oglītes var būt nolietotas, vai arī elektriskā kēde vai dzinējs var būt bojāti.

Ja barošanas ieslēgšanas indikators (6) neiedegas un ierīce netiek iedarbināta, slēdzis vai barošanas vads var būt bojāti.

Sarkanais oglīšu nolietošanās diodes indikators (7) iedegas, kad oglītes ir tuvu nolietošanai, tas nozīmē, ka ierīci nepieciešams apkalpot. Pēc apmēram 8 darba stundām tā automātiski izslēgsies.

GLABĀŠANA UN KONSERVĀCIJA:

Mašinai būtibā nav nepieciešama speciāla konservācija. Mašinu nepieciešams glabāt bērniem nepieejamā vietā, uzturēt tīru, sargāt no mitruma un putekliem. Glabāšanas apstākliem jāizslēdz mehānisko bojājumu iespēju kā arī atmosfēras apstāklu iedarbību.

Ārējas plastmasas detalas var tīrīt ar mikstu drānu lietojot neitrālu tīrīšanas līdzekli.

UZMANIBU: NEKAD nedrikst lietot škīdinošas vielas.

Pēc betona urbšanas, stipri puteklainā vidē ieteicams ventilācijas atveres un urbjmašinas rokturi izpūst ar saspiesto gaisu. Tas novērsīs gultņu defektu, likvidēs puteklus, kuri blokē dzinēja dzesēšanas gaisu.

TRANSPORTS:

Trieciena urbjmašinu transportēt un glabāt transportēšanas koferī, kurš sargā no mitruma, putekljiem un smalkiem elementiem, īpaši nepieciešams nodrošināt ventilācijas atveres. Smalkie elementi, kuri iekļūst korpusa iekšpusē var sabojāt dzinēju.

TIPISKIE DEFEKTI UN TO NOVERŠANA:

• pārbaudīt vai apgriezienu virziena slēdzis neatrodas vidus stāvokli;
• pārbaudīt vai barošanas vads ir pareizi pieslēgts un pārbaudīt drošinātājus,

Trieciena urbjmašina «pārtrauc» vai dzirkstelo:

• pārbaudīt un apmainīt oglīšu sukas.
  UZMANĪBU! Oglīšusukas var mainit tikai pilnvarots elektrikis.
• ja elektroinstruments nedarbojas, neskatoties uz to ka ir spriegums, to nepieciešams nosūtit uz norādīto remonta servisa punktu.

VIDES AIZSARDZIBA:

UZMANĪBU: Tajā veidā apzīmētus izstrādājumus, neizpildes gadījumā paredzot naudas sodu, nedrikst izmest kopā ar parastiem atkritumiem. Elektriskajā un elektroniskajā iekārtā esošas briesmīgas vielas var kaitēt apkārtējai videi un cilvēku veselībai.

Nepieciešams veicināt iekārtu atkritumu pārstrādāšanai un atkārtotai izmantošanai (reciklēšanai). Polijā un Eiropā tiek veidots, vai jau eksistē, iekārtu atkritumu vākšanas sistēma, saskaņā ar ko visiem iepriekšminētas iekārtas pārdošanas punktiem ir pienākums pieņemt nolietotu iekārtu. Turklāt, ir pieejamas iepriekšminētas iekārtas vākšanas punkti.

RAŽOTĀJS:

PROFIX SIA, Marywilska iela 34, 03-228 Varšava, Polija

ES ATBILSTĪBAS DEKLARĀCIJA

RAŽOTĀJS: Profix SIA, Marywilska iela 34, 03-228 Varšava, Polija

Persona atbildīga par tehniskās dokumentācijas sagatavošanu: Mariusz Rotuski,, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

Ar šo apliecinām, ka produkts(ti): TRIECIENA URBJMAŠINA, marka(as) TRYTON 230 V; 50 P40850 W; 26 mm n 0-1100/min kods PROFIX: , tips: Z1C-HW-2600DTMM850K

izpildi pamat prasības noteiktas Eiropas Parlamenta un Padomes direktīvās:

• 2006/42/EC (MAD) no 2006 g. 17 maija attiecibā uz maśinām, maina direktīvu 95/16/ES (L.V. UE L 157 no 09.06.2006, Ipp. 24 ar turpmākām izmaṇām)
• 2006/95/EC (LVD); (L.V. L 374 no 27.12.2006 ar turpmākām izmanām)
• 2004/108/EC (EMC); (L.V. L 390 no 31.12.2004 ar turpmākām izmanām)

un tika izgatavoti atbilstoši normām: EN 60745-1:2009 EN 60745-2-6:2003+A12:2009 EN 55014-1:2006+A1:2009 EN 55014-2:1997+A2:2008 EN 61000-3-2:2006+A2:2009 EN 61000-3-3:2008

11 - divi pēdējie cipari CE zīmes izvietojuma gads uz produktiem.

Ar Valdes pilnvaru

Mariusz Rotuski

Sertifikācijas un Kvalitātes Nodrošināšanas Speciālists

e-mail: [e-mail]

NOTES:

NOTES:
