TMM850K - Wiertarka Tryton - Bezpłatna instrukcja obsługi

Typ produktu	Wiertarka udarowa
Model	TMM850K
Napięcie	230 V - 240 V
Częstotliwość	50 Hz
Pobór mocy	850 W
Prędkość obrotowa bez obciążenia	0 - 1100 min⁻¹
Częstotliwość udarów	0 - 5200 min⁻¹
Energia udaru	3.0 J
Maksymalna średnica wiercenia w stali	13 mm
Maksymalna średnica wiercenia w betonie	26 mm
Maksymalna średnica wiercenia w drewnie	40 mm
Rodzaj uchwytu	SDS-plus
Waga (bez akcesoriów)	3.4 kg
Klasa ochronności	II
Stopień ochrony IP	IP20
Poziom ciśnienia akustycznego (LpA)	91.8 dB(A)
Poziom mocy akustycznej (LwA)	102.8 dB(A)
Poziom drgań (wiercenie udarowe, uchwyt główny)	15.81 m/s²
Poziom drgań (wiercenie udarowe, uchwyt pomocniczy)	14.092 m/s²
Poziom drgań (kucie, uchwyt główny)	15.668 m/s²
Poziom drgań (kucie, uchwyt pomocniczy)	13.09 m/s²
Tryby pracy	Wiercenie bez udaru, wiercenie udarowe, kucie, pozycjonowanie dłuta
Sprzęgło przeciążeniowe	Tak
Załączone akcesoria	Uchwyt pomocniczy, ogranicznik głębokości wiercenia, dłuto płaskie, dłuto szpiczaste, 3 wiertła SDS-plus (12/16/18 mm), smar, gumowy pierścień przeciwpylny, walizka transportowa

Często zadawane pytania - TMM850K Tryton

Jak wymienić wiertło w TMM850K?

W przypadku wierteł SDS-plus: odciągnąć tuleję blokującą (3), włożyć trzpień narzędzia z lekkim obrotem aż do zablokowania, a następnie sprawdzić, pociągając. W przypadku wierteł nie-SDS: założyć uchwyt zębaty (15), otworzyć uchwyt, włożyć wiertło i dokręcić kluczem (17) w trzech otworach.

Jakie są różne tryby pracy i jak je wybrać?

Tryby to: wiercenie bez udaru (symbol), wiercenie udarowe (symbol), kucie (symbol) i pozycjonowanie dłuta (Ⓜ). Aby zmienić tryb, najpierw wyłącz wiertarkę, naciśnij przycisk zwalniający (11) i obróć przełącznik wyboru (10) do żądanej pozycji, aż usłyszysz kliknięcie.

Jak ustawić głębokość wiercenia?

Włóż wiertło SDS-plus do końca w uchwyt. Naciśnij przycisk mocowania (4) na uchwycie pomocniczym, przesuń ogranicznik głębokości (13) tak, aby odległość między końcówką wiertła a końcówką ogranicznika była równa żądanej głębokości X, a następnie zwolnij przycisk, aby zablokować.

Co zrobić, jeśli wiertarka nie uruchamia się?

Sprawdź, czy przełącznik kierunku obrotów (9) nie znajduje się w pozycji środkowej, upewnij się, że przewód zasilający jest podłączony i bezpiecznik jest sprawny. Jeśli zielona dioda LED (6) świeci, ale wiertarka nie pracuje, szczotki węglowe mogą być zużyte lub uszkodzony obwód silnika. Jeśli zielona dioda LED nie świeci, spust lub przewód mogą być wadliwe.

Jak często należy wymieniać szczotki węglowe?

Czerwona dioda LED (7) wskazuje zużycie szczotek. Po około 8 godzinach świecenia silnik automatycznie się wyłączy. Szczotki powinny być wymieniane tylko przez wykwalifikowanego elektryka. Zanieś wiertarkę do autoryzowanego centrum serwisowego.

Czy mogę używać tej wiertarki do ciężkich prac profesjonalnych?

Nie, TMM850K jest przeznaczona do użytku domowego lub średnio intensywnych zastosowań przemysłowych. Nie nadaje się do ciężkich zadań ani do prac wymagających profesjonalnego sprzętu.

Jakie środki ostrożności powinienem zachować podczas używania wiertarki udarowej?

Zawsze noś ochronniki słuchu, okulary ochronne i maskę przeciwpyłową. Trzymaj wiertarkę za izolowane powierzchnie chwytne, aby uniknąć porażenia prądem z ukrytych przewodów. Używaj wyłącznika różnicowoprądowego w wilgotnym środowisku. Nigdy nie pracuj na materiałach zawierających azbest.

Jak czyścić i konserwować wiertarkę?

Czyść zewnętrzne części wilgotną szmatką i łagodnym mydłem; nigdy nie używaj rozpuszczalników. Po wierceniu w betonie wydmuchaj sprężone powietrze przez otwory wentylacyjne i uchwyt, aby usunąć kurz. Przechowuj w suchym, wolnym od kurzu miejscu w walizce transportowej.

Jakie rodzaje materiałów można wiercić tym narzędziem?

Przy wyłączonym trybie udarowym można wiercić drewno, metal, ceramikę i tworzywa sztuczne. Przy włączonym trybie udarowym wierć beton, cegłę i kamień. Używaj wierteł z węglików spiekanych do muru, ostrych wierteł do metalu i wierteł do drewna.

Jaki jest cel zielonej i czerwonej diody LED?

Zielona dioda LED (6) świeci, gdy wiertarka jest podłączona do zasilania. Jeśli świeci, ale wiertarka nie działa, szczotki lub silnik mogą być uszkodzone. Czerwona dioda LED (7) ostrzega, że szczotki węglowe są prawie zużyte; po około 8 godzinach świecenia silnik automatycznie się zatrzyma.

INSTRUKCJA OBSŁUGI TMM850K Tryton

Instrukcja obsługi oryginalna

MŁOTOWIERTARKA 9

RU

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ. Zachowaj instrukcje do ewentualnego przyszłego wykorzystania.

OSTRZEŻENIE! Należy przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem⚠ i wszystkie wskazówki dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Zachowaj wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach wyrażenie „elektronarzędzie” oznacza elektronarzędzie zasilane z sieci (z przewodem zasilającym) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złę oświetlenie przyczynia się do wypadków.
b) Nie należy używać elektronarzędzia w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze, gazy lub pyty. Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.
c) Nie należy dopuszczac dzieci i obserwatorów do miejsc, w których używa się elektronarzędzi. Rozproszenie uwagi może spowodować utratę kontroli nad elektronarzędziem.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.
b) Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.
c) Nie należy narażać elektronarzędzi na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.
d) Nie należy nadwereżać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do

przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.

e) W przypadku, gdy elektronarzędzie używa się na wolnym powietrzu, przewody przyłączeniowe należy przedłużać przedłużaczami przeznaczonymi do pracy na wolnym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.
f) W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia. Bezpieczeństwo osobiste:

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.
b) Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

c) Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy osobiste obrażenia.

d) Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychylac się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę nad elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani bizuterii. Należy utrzymywać swoje włosy,

ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, bizuteria lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Jeżeli urządzenia są przystosowane do przyłączenia zewnętrznego odciągu pyłu i pochłaniacza pyłu, należy upewnić się, że są one przyłączone i prawidłowo użyte. Użycie pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Użytkowanie i troska o elektronarzędzie:

a) Nie należy elektronarzędzia przeciązać. Należy stosować elektronarzędzie o mocy odpowiedniej do wykonywanej pracy. Właściwe elektronarzędzie umożliwia pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie załącza i nie wyłącza. Każde elektronarzędzie, którego nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Należy odłącać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa reduku ją ryzyko przypadkowego rozruchu elektronarzędzia.

d) Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci i nie należy pozwalać osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

e) Elektronarzędzia należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób konserwacji elektronarzędzia.

f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.

g) Elektronarzędzie, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.

h) W niskich temperaturach, lub po dłuższym okresie nie użytkowania, zalecane jest włączenie elektronarzędzia bez obciążenia na okres kilku minut w celu właściwego rozprowadzenia smaru w mechanizmie napędu.

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną (nie mokra) szmatkę i mydło. Nie stosować benzyny, rozpuszczalników i innych środków mogących uszkodzić urządzenie.

j) Elektronarzędzie należy przechowywać/ transportować po upewnieniu się, że wszystkie jego elementy ruchome są zablokowane i zabezpieczone przed odblokowaniem za

pomocą oryginalnych elementów do tego przeznaczonych.

k) Elektronarzędzie należy przechowywać w miejscu suchym, zabezpieczone przed kurzem i wnikaniem wilgoci.

1) Transportowanie elektronarzędzia powinno odbywać się w opakowaniu oryginalnym, zabezpieczającym przed uszkodzeniami mechanicznymi.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Naprawa:

a) Naprawę elektronarzędzia należy zlecać wyłącznie osobie wykwalifikowanej, wykorzystującej wyłącznie oryginalne części zamienne. Zapewni to, że użytkowanie elektronarzędzia będzie nadal bezpieczne.

OSTRZEŻENIE!, dMΩTEOWIERTARKA dotyczące bezpieczeństwa

Bezpieczeństwo osobiste:

a) Podczas pracy należy stosować środki ochrony słuchu. Długotrwały wpływ hałasu może spowodować utratę słuchu.

b) Podczas wykonywania prac, przy których narzędzie robocze mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.

c) Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających, lub poprosić o pomoc administrację obiektu. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe.

d) Nie należy obrabiać materiału zawierającego azbest. Azbest powoduje chorobę nowotworową.

e) Miejsce pracy należy utrzymywać w czystości. Mieszanki materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się zapalić lub wybuchnąć.

f) Należy zabezpieczyć obrabiany przedmiot. Upewnić się, czy wszystkie zaciski mocujące są ściśnięte i zweryfikować, ażeby nie było przesadnego luzu. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

g) Narzędzia używać z dodatkowymi rękojeściami dostarczonymi z narzędziem. Utrata kontroli może spowodować osobiste obrażenia operatora.

h) Elektronarzędzie podczas pracy należy mocno trzymać oburącz i dbać o stabilną pozycję. Elektronarzędzie prowadzone jest bezpieczniej w obydwu rękach.

i) Należy natychmiast wyłączyć elektronarzędzie, gdy zablokuje się używane narzędzie. Należy być przygotowanym na wysokie wibracje, które powodują odrzut. Używane narzędzie zablokowuje się, gdy: elektronarzędzie jest przeciążone, lub gdy skrzywi się w obrabianym przedmiocie.

j) Należy odłącać maszynę od sieci elektrycznej podczas

przerwy w pracy, podczas wymiany nasadek, remontu, czyszczenia lub regulacji. Przed odłożeniem elektro-narzędzia, należy poczekać, aż znajdzie się ono w bezruchu.

Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.

k) Nie wolno używać elektronarzędzia z uszkodzonym przewodem zasilającym. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda. Uszkodzone przewody podwyższają ryzyko porażenia prądem.
1) Jeżeli przewód nieodłączalny zasilający elektronarzędzie jest uszkodzony, to musi zostać zastąpiony przewodem nieodłączalnym dostępnym w sieci serwisu.

PRZEZNACZENIE I BUDOWA MŁOTOWIERTARKI:

Młotowiertarka jest przeznaczona do wiercenia udarowego otworów w betonie, cegle i kamieniu oraz do lżejszych prac związanych z długowaniem. Stosować ją można również do wiercenia bez udaru w drewnie, metalu, ceramice i tworzywie sztucznym.

Kategoriacznie wyklucza się wykorzystanie urządzenia do wszelkich innych celów.

Młotowiertarka jest napędzana silnikiem jednofazowym i przeznacza się do robot domowych i przemysłowych o przeciętnej intensywności. Nie nadaje się do długotrwałych robót w ciężkich warunkach. Nie wolno wykorzystywać narzędzia do wykonywania prac wymagających zastosowania profesjonalnego urządzenia.

Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu na konstrukcję i budowę maszyny mogą wystąpić następujące niebezpieczeństwa:

• Dotknięcie obracającego się narzędzia roboczego w trakcie pracy ręką lub ubraniem operatora, przewodem zasilającym.
• Oparzenie przy wymianie narzędzia roboczego. (Podczas pracy narzędzie robocze bardzo się rozgrzewa, żeby uniknąć oparzenia przy jego wymianie należy stosować rękawice ochronne).
• Odrzucenie przedmiotu obrabianego lub części przedmiotu obrabianego.
• Skrzywienie/złamanie narzędzia roboczego.

Kompletacja

• Młotowiertarka - 1 szt.
• Rękbjeść pomocnicza
• Ogranicznik głębokości wiercenia - 1 szt.
• Dłuto płaskie - 1 szt.
• Szpicak - 1 szt.
  • Wiertła SDS-plus - 3 szt. (12, 16, 18 mm)
• Smar do narzędzi wymiennych - 30 g
• Pierścień gumowy do zbierania pyłu - 1 szt.
  • Kufer transportowy - 1 szt.
• Instrukcja obsługi - 1 szt.
  • Karta gwarancyjna - 1 szt.

■ Elementy urządzenia

Numeracja elementów urządzenia odnosi się do przedstawienia graficznego umieszczonego na stronie 2 instrukcji obsługi:

1. Uchwyt narzędzia SDS-plus
2. Ostona przeciwpyłowa

3. Tuleja zaryglowania

4. Przycisk mocowania ogranicznika głębokości wiercenia

5. Blokada włącznika
6. Diodowy wskaźnik włączania zasilania (zielony)
7. Diodowy wskaźnik zużycia szczotek (czerwony)
8. Włącznik
9. Przełącznik kierunku obrotów
10. Przełącznik trybu pracy
11. Przycisk zwalniający blokadę przełącznika trybu pracy
12. Rękojeść pomocnicza
13. Ogranicznik głębokości wiercenia
14. Śruba zabezpieczająca uchwyt wiertarski z wieńcem zębatym*
15. Uchwyt wiertarski z wieńcem zębatym*
16. Trzpień mocujący SDS-plus do uchwytu wiertarskiego*
17. Klucz do uchwytu wiertarskiego z wieńcem zębatym *
18. Tuleja uchwytu*
    * Przedstawiony na rysunkach lub opisany w instrukcji obsługi osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu.

DANE TECHNICZNE:

Napięcie zasilania		230 V-240 V
Częstotliwość zasilania		50 Hz
Moc pobierana		850 W
Prędkość obrotowa bez obciążenia _b		0-1100 /min
Liczba udarów / energia udaru		0-5200 min ^-1 3,0 J
Uchwyt wiertarski		SDS-plus
Maksymalna średnica wiercenia		stal - 13 mm
		beton - 26 mm
		drewno - 40 mm
Maks. średnica mocowanego w uchwycie wiertła		26 mm
Masa (bez akcesoriów)		3,4 kg
Klasa narzędzia		II
Stopień ochrony		IP20
Poziom ciśnienia akustycznego LpA		91,8 dB(A)
Poziom mocy akustycznej LwA		102,8 dB(A)
Poziom wibracji wg normy:		EN 60745-1:2009
- wiercenie młotka w betonie a_hHD	uchwyt główny	15,81 m/s ^2
	uchwyt pomocniczy	14,092 m/s ^2
- długowanie a_hCheq	uchwyt główny	15,668 m/s ^2
	uchwyt pomocniczy	13,09 m/s ^2
- tolerancja pomiaru		1,5 m/s ^2

PRZED PRZYSTĄPIENIEM DO PRACY:

1. Upewnić się, że źródło zasilania ma parametry odpowiadające parametrom młotowiertarki podanym na tabliczce znamionowej.
2. Upewnić się że włącznik (8) młotowiertarki jest w pozycji wyłączenia i blokada włącznika (5) jest zwolniona. Nie wolno odkładać pracującej młotowiertarki gdy blokada jest włączona. Wyłączenie blokady następuje przez ponowne wciśnięcie włącznika (8).
3. Rękojeść pomocnicza(12) mocuje się przekładając obejmę rękojeści przez uchwyt wiertarski i blokuje przez dokręcenie rączką w kierunku zgodnym z ruchem wskazówek zegara.

Aby móc zająć stabilną i niemęczącą pozycję pracy, można dowolnie

wychylić rękojeść pomocniczą. Po przekręceniu rączki w kierunku przeciwnym do kierunku ruchu wskazówek zegara, należy wychylić rękojeść pomocniczą na żadaną pozycję i ponownie dokręcić rączkę celem ostatecznego jej zamocowania.

Naciskając przycisk mocowania (4) należy wsunąć ogranicznik głębokości wiercenia (13) w otwór w rękojeści pomocniczej i zablokować przez zwolnienie przycisku mocowania. Rowki na ograniczniku głębokości wiercenia powinny być widoczne od góry.

1. W przypadku pracy z przedłużaczem należy upewnić się że parametry przedłużacza, przekroje przewodów, odpowiadają parametrom招待iertarki. Zaleca się stosowanie jak najkrótszych przedłużaczy. Przedłużacz powinien być całkowicie rozwinięty.

W TRAKCIE PRACY:

■ Ustawianie głębokości wiercenia (rys. B)

Ogranicznikiem głębokości wiercenia (13) można ustawić pożądaną wielkość zagłębienia wiertła w materiał X. Dla tego należy:

• włożyć trzpień narzędzia roboczego SDS-plus do uchwytu (1) i osadzić go do oporu. W przeciwnym razie ruchomość narzędzia SDS-plus może spowodować nieprawidłowe ustawienie głębokości wiercenia;
• wcisnączycisk mocowania ogranicznika głębokości wiercenia (4) i wyciągnąć ogranicznik na tyle, by odległość pomiędzy końcówką wiertła, a końcówką ogranicznika głębokości wynosiła pożadaną głębokość wiercenia X;
• zablokować ogranicznik, zwalniając nacisk narzycisk mocowania.

■ Dobór wiertła

Do wiercenia udarowego w betonie, cegle, kamieniu i obróbki przecinakiem potrzebne są narzędzia SDS-plus, które wkłada się do uchwytu wiertarskiego SDS-plus (1).

W celu wiercenia w stali lub drewnie używa się narzędzi bez SDS-plus (np. wiertła z trzpniem cylindrycznym). Dla tych narzędzi potrzebne są uchwyty wiertarskie szybkozaciskowe lub z wieńcem zębatym.

WSKAZÓWKA: Nie należy używać narzędzi bez SDS-plus do wiercenia udarowego lub obróbki przecinakiem! Narzędzia bez SDS-plus i ich uchwyt wiertarski zostaną przy wierœniu udarowym lub obróbce przecinakiem uszkodzone.

■ Montażuchwytu wiertarskiego zwieńcem zębatym (rys. C)

• Wkręcić trzpień mocujący SDS-plus (16) do uchwytu wiertarskiego z wieńcem zębatym (15).
• Zabezpieczyć uchwyt wiertarski z wieńcem zębatym (15) za pomocą śruby zabezpieczającej (14).
  UWAGA: Należy pamiętać, ze śruba zabezpieczająca ma gwint lewoskrętny.
• Oczyscić wtykany koniec trzpienia mocującego i lekko go nasmarować.
• Obracając uchwyt wiertarski wsunąć trzpień mocujący do uchwytu narzędzia ŚDŚ-płatafie on automatycznie zaryglowany.
• Sprawdzić zaryglowanie przez pociągnięcie za uchwyt wiertarski z wieńcem zębatym.

■ Demontażuchwytu wiertarskiego z wieńcem zębatym (rys.D)

- Przesunąć tulejkę ryglującą (3) do tyłu i zdjąć uchwyt wiertarski z

wieńcem zębatym (15).

- Po zdemontowaniu należy chronić wymienny uchwyt wiertarski z wieńcem zębatym (15) przed zabrudzeniem. W razie potrzeby należy lekko nasmarować uzębienie zabieraka.

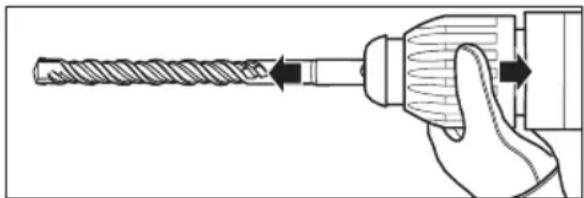

■ Wymiana narzędzi

Za pomocą uchwytu narzędzia SDS-plus można łatwo i wygodnie wymienić narzędzie robocze bez używania dodatkowych narzędzi.

Ze względów systemowych narzędzie robocze SDS-plus ma swobodę poruszania. Dlatego na biegu jałowym występuje bicie. Nie ma to żadnego wpływu na dokładność wierconego otworu, ponieważ wiertło samoczynnie centruje się podczas wiercenia.

Ostona przeciwpyłowa (2) zapobiega w dalekiej mierze wnikaniu pyłu do uchwytu narzędzi podczas pracy. Należy uważać przy wkładaniu narzędzia na to, by nie uszkodzić osłony przeciwpyłowej (2).

Uszkodzoną osłonę przeciwpyłową należy natychmiast wymienić. Poleca się zlecić przeprowadzenie wymiany w punkcie serwisu.

■ Wkładanie narzędzia roboczego SDS-plus

• Końcówkę montowanego narzędzia należy oczyścić i lekko nasmarować.
• Oprzyrządowanie należy wkładać do uchwytu narzędziowego kręcząc nim aż do momentu, gdy się ono samodzielnie zarygluje.
  • Zaryglowanie należy skontrolować przez pociągnięcie narzędzia.

■ Wyjmowanie narzędzia roboczego SDS-plus

UWAGA: Tuż po zakończeniu pracy narzędzia robocze mogą być gorące. Należy unikać bezpośredniego kontaktu z nimi i stosować odpowiednie rękawice ochronne.

• Przesunąć tuleję zaryglowania (3) do tyłu i wyjąc narzędzie.
• Narzędzia robocze po wyjęciu należy oczyścić.

■ Wkładanie narzędzi roboczych bez SDS-plus (rys.E)

• Założyć uchwyt wiertarski z wieńcem zębatym (15).
- Otworzyć uchwyt wiertarski z wieńcem zębatym (15) obracając tuleję (18) na tyle, aż możliwe będzie włożenie narzędzia roboczego. Włożyć narzędzie robocze.
- Włożyć klucz (17) w odpowiednie otwory uchwytu wiertarskiego z wieńcem zębatym (15) i unieruchomić równomiernie narzędzie robocze.
- Przestawić przełącznik (10) na symbol «Wiercenie» - 1.

■ Wyjmowanie narzędzia roboczego bez SDS-plus

UWAGA: Tuż po zakończeniu pracy narzędzia robocze mogą być gorące. Należy unikać bezpośredniego kontaktu z nimi i stosować odpowiednie rękawice ochronne.

• Za pomocą klucza do uchwytu wiertarskiego (17) obracać tuleję uchwytu wiertarskiego z wieńcem zębatym (15) w kierunku zgodnym z ruchem wskazówek zegara, aż będzie możliweację narzędzia roboczego.
• Narzędzia robocze po wyjęciu należy oczyścić.

■ Przełączanie trybu pracy

UWAGA: Zmiany trybu pracy dokonywać tylko wtedy, gdy elektronarzędzie jest wyłączone! W przeciwnym razie elektronarzędzie może ulec uszkodzeniu.

Za pomocą przełącznika trybu pracy (10) można wybrać tryb pracy elektronarzędzia.

Aby zmienić tryb pracy należy wcisnąć przycisk zwalniający blokadę (11) i przestawić przełącznik trybu pracy na żądaną pozycję, aż do słyszalnego zaskoczenia zapadki.

Wiercenie (rys.1):

Przestawić przełącznik (10) na symbol -

Wiercenie z udarem (rys.2):

Przestawić przełącznik (10) na symbol-

Dłutowanie (blokada obrotów) (rys.3):

Przestawić przełącznik (10) na symbol - W pozycji «Dłutowanie» w momencie włączenia urządzenia ilość uderzeń zostaje automatycznie zwiększona; dzięki temu podczas długowania narzędzie pracuje ze zwiększoną mocą.

Zmiana położenia dłuta (rys.4):

Włożyć dłuto do uchwytu narzędziowego.

Przełącznik trybu pracy (10) obrócić w położenie -T

Obrócić uchwyt narzędziowy ustawiając dłuto w zadanej pozycji roboczej.

Przełącznik trybu pracy (10) ustawić w położeniu «Dłutowanie». W ten sposób uchwyt narzędziowy zostaje w swoim położeniu zablokowany.

Przełącznik trybu pracy (10) w czasie długowania musi zawsze pozostawać w pozycji «Długowanie».

■ Nastawienie kierunku obrotów

Przełącznikiem kierunku obrotów (9) można zmienić kierunek obrotów elektronarzędzia.

Przy wciśniętym włączniku (8) jest to jednak niemożliwe.

UWAGA: Nigdy nie przełączać kierunku obrotów gdy uchwyt wiertarski (1) jest w ruchu. W przeciwnym razie elektronarzędzie może ulec uszkodzeniu.

Bieg w prawo: Przestawić przełącznik kierunku obrotów (9) do oporu do odpowiedniej pozycji, wskazanej symbolem

Bieg w lewo: Przestawić przełącznik kierunku obrotów (9) do oporu do odpowiedniej pozycji, wskazanej symbolem

■ Włączanie/wyłączanie

W celu włączenia elektronarzędzia należy nacisnąć włącznik (8) i trzymać wciśnięty.

Aby zablokować włącznik w pozycji włączonej należy wcisnąć blokadę włącznika (5).

W celu wyłączenia elektronarzędzia, należy włącznik (8) zwolnić, lub

gdy jest on unieruchomiony przyciskiem blokady (5), nacisnąć go krótko i następnie zwolnić.

■ Nastawianie prędkości obrotowej/ilości udarów

Przez zwiększenie lub zmniejszenie nacisku na włącznik (8) można prędkość obrotową/ilość udarów nastawić bezstopniowo.

Lekki nacisk na włącznik (8) powoduje małą prędkość obrotową/ ilość udarów.

Zwiększony nacisk podwyższa prędkość obrotową/ilość udarów.

WSKAZÓWKI DOTYCZĄCE PRACY:

• Po trwającej dłużej pracy z małą prędkością obrotową należy uruchomić elektronarzędzie w celu ochłodzenia przez ok. 3 minuty przy maksymalnej prędkości obrotowej bez obciążenia.
• Aby wiercić otwory w płytkach ceramicznych należy przestawić przełącznik (10) bu pratożenie «wiercenie». Po przewiercieniu otworu w płytce ceramicznej należy przestawić przełącznik trybołączenie «wiercenie z udarem» i pracować dalej z udarem.
• Przy pracach w betonie, kamieniu i murze należy używać wiertła ze stopu twardego.
• Do wiercenia w metalu należy używać tylko ostrych wierteł do metalu.

■ Sprzęgło przeciążeniowe

W przypadku, gdy używane narzędzie zakleszczyło się lub zablokowało się, to napęd do wrzeciona młotowiertarki zostaje przerwany. Elektro-narzędzie należy trzymać zawsze, ze względu na występujące przy tym siły, mocno w obydwu rękach i zająć pewną pozycję pracy.

W przypadku zablokowania elektronarzędzia, należy je wyłączyć i zwolnić narzędzie robocze. Podczas włączania zablokowanej młotowiertarki powstają momenty silnego odrzutu.

■ Wskaźniki iodowe

Zielony diodowy wskaźnik włączania zasilania (6) zapala się, kiedy urządzenie jest podłączone do sieci. Jeżeli wskaźnik zapali się, ale urządzenie nie zostanie uruchomione, szczoteczki węglowe mogą być zużyte, albo obwód elektryczny lub silnik mogą być uszkodzone.

Jeżeli wskaźnik włączania zasilania (6) nie zapali się i urządzenie nie zostanie uruchomione, włącznik lub przewód zasilania mogą być uszkodzone.

Czerwony diodowy wskaźnik zużycia szczotek (7) zapala się, kiedy szczoteczki węglowe są bliskie zużycia, pokazując, że urządzenie wymaga obsługi. Po około 8 godzinach pracy silnik wyłączy się automatycznie.

PRZECHOWYWANIE I KONSERWACJA:

Maszyna w zasadzie nie wymaga specjalnych zabiegów konserwacyjnych. Maszynę należy przechowywać w miejscu, niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ czynników atmosferycznych.

Zewnętrzne plastikowe części mogą być oczyszczone za pomocą wilgotnej tkaniny i delikatnego czyszczącego środka.

UWAGA: NIGDY nie należy wykorzystywać środków rozpuszczających.

Po wierceniu w betonie, w środowisku silnie pyłączym zaleca się przedmuchanie sprężonym powietrzem otworów wentylacyjnych i

uchwytu wiertarskiego. Zapobiegnie to uszkodzeniom łożysk, usunie pył blokujący dopływ powietrza chłodziącego silnik.

TRANSPORT:

Młotowiertarkę transportować i składować w kufrze transportowym, chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów, zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się wewnątrz obudowy urządzenia mogą uszkodzić silnik.

TYPOWE USTERKI I ICH USUWANIE:

Młotowiertarka nie działa:

- sprawdzić czy przełącznik kierunku obrotów nie jest ustawiony w pozycji środkowej;

- sprawdzić czy przewód zasilający jest prawidłowo podłączony oraz skontrolować bezpieczniki,

Młotowiertarka «przerywa» lub iskrzy:

- sprawdzić i w razie potrzeby wymienić szczotki węglowe.

UWAGA! Wymianę szczotek węglowych może wykonać tylko uprawniony elektryk.

- jeżeli elektronarzędzie nie działa, pomimo że jest zasilane napięciem, należy je wysłać do serwisu naprawczego na podany adres.

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzywny). Składniki niebezpieczne znajdujące się w sprzęcie elektrycznym i elektronicznym wpływają

negatywnie na środowisko naturalne i zdrowie ludzi.

Gospodarstwo domowe powinno przyczyniać się do odzysku i ponownego użycia(recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystkie punkty sprzedaży ww. sprzętu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

PRODUCENT:

PROFIX SP Z 0.0.

ul. Marywilska 34,

03-228 Warszawa

PROFIX Sp. z o.o.

ul. Marywilska 34 03-228 Warszawa

L.dz.: DT-C2/d_zg/0035/06.2011

Łomna Las, 30 czerwca 2011 r.

Osoba upoważniona do przygotowania dokumentacji technicznej:

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

Niniejszym potwierdzamy, że produkt(y):

MŁOTO WIERTARKA, marka(i) TRYTON

230÷240 V; 50 Hz; 850 W; ∅26 mm n₀ 0-1100/min

kod(y) PROFIX: TMM850K typ: Z1C-HW-2600D

spełnia(ją) wymagania określone w dyrektywach Parlamentu Europejskiego i Rady:

- 2006/42/EC (MAD) z dnia 17 maja 2006 r w sprawie maszyn, zmieniającej dyrektywę 95/16/WE (Dz. Urz.

UE L 157 z 09.06.2006, str. 24 z późn. zm.)

- 2006/95/EC (LVD); (Dz.U. L 374 z 27.12.2006 z późn. zm.)

- 2004/108/EC (EMC); (Dz.U. L 390 z 31.12.2004 z późn. zm.)

oraz został(y) wyprodukowany(e) zgodnie z normą(ami):

EN 60745-1:2009 EN 60745-2-6:2003+A12:2009

EN 55014-1:2006+A1:2009 EN 55014-2:1997+A2:2008 EN 61000-3-2:2006+A2:2009 EN 61000-3-3:2008

11 – dwie ostatnie cyfry roku umieszczenia znaku CE na produkcie(tach).

Z upoważnienia Zarządu

Mariusz Rotuski

Specjalista ds. Certyfikacji i Zapewnienia Jakości

e-mail: [e-mail]

ul. Marywilska 34 03-228 Warszawa

L.dz.:DT-C/d_zg/0035/06.2011
