MANUAL DE UTILIZARE ML0585-N M-life

Înainte de a utiliza acest dispozitiv, vă rugăm să verificați continutul coletului. În cazul în care lipseste ceva reper, luați legătura cu distribuitorul.

Continut colet:

1 x Repetor Wi-Fi ML0585-N

1 x 1m Cablu Ethernet cu conector RJ45

1 x Manual de utilizare

Prezentare produs

Stecher alimentare Ethernet Buton resetare Buton WPS LED Alimentare LED WLAN LED WPS LED Ethernet

Resetare: Puteti resetați repetorul, daca apăsați și țineți apăsat butonul Reset timp de 3-5 secunde, eliberați butonul atunci când toate LED-urile se sting, cu excepția LED-ului de pornire.

Indicator Nume Stare Descriere
	Indicator pornire Ledul verde aprins Dispozitiv pornit
	Wireless Statusanzeige	Ledul verde clipeste incet	Wireless pornit
		Ledul verde clipeste repede	Transmisie de date Wireless
	Indicator Wireless	Ledul verde clipeste repede	WPS pornit
		Oprit	WPS nu este pornit sau este deja conectat
	Indicator Ethernet	Ledul verde aprins Conectat la reteaua Ethernet
		Ledul verde clipeste repede	Transmisie date prin reteaua Ethernet

Precautii:

1. Opriti aparatul în timpul descarcarilor electrice pentru a evita riscul de deteriorare din cauza fulgerelor.

2. Păstrați departe de sursele de căldură și asigurati aerisirea spatiului în care este amplasat dispozitivul.

3. Pe timpul depozitarii, transportului si mediului de operare tineti dispozitivul departe de apa.

1. Realizarea conexiunii wi-fi

1. Apasati Start → Control Panel → Retea si Internet → Retea si Sharing Center → Schimbati setarile adaptorului → Wi-Fi (Click dreapta) → Properties/Caracteristici.
2. Dublu Click pe Versiunea 4 de Internet Protocol (TCP/IPv4).
3. Configurarea calculatorului IP 192.168.2.x (x orice număr întreg între 2\~252), subnet mask of 255.255.255.0, apasati OK. Intrati în meniul de configurare anterioara și dati click pe OK.

2. Conectare la reteaua Wireless

1. Conectati Repetorul Wi-Fi la o priza.
2. Apasati pe pictograma de retea din partea dreapta jos a ecranului. Veti gasi semnalul repetorului Wi-Fi. Dati click pe Connect si asteptati cateva secunde.
3. Cand apare mesajul: Conectarea la Rețea va rugam dati introduce parola implicită MLIFE2015.

1. Deschideti un browser si tastati http://192.168.2.1. Acest numar este adresa IP implicita a dispozitivului.

http://192.168.2.1/ 192.168.2.1

NOTA! Dacă nu puteți încărca http://192.168.2.1, vă rugăm să verificați dacă Repetorul Wi-Fi este setat pe setările din fabrică. Daca nu gasiti motivul, resetati Repetorul Wi-Fi. Apăsați și țineți apăsat butonul reset timp de 3-5 secunde, si incercati din nou introducerea adresei IP.

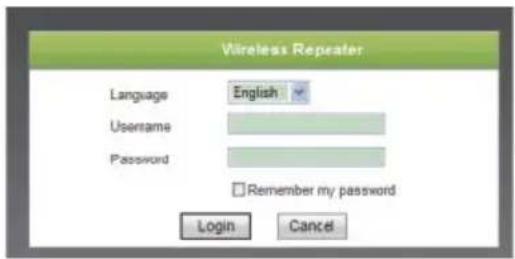

1. Pe fereastra de logare va aparea: Username / Nume utilizator si Password/Parola, apoi dati click pe Login pentru logare. Numele de utilizator implicit este admin si parola implicita este admin.

• Urmariti pasii 2.3 pana la 2.5.

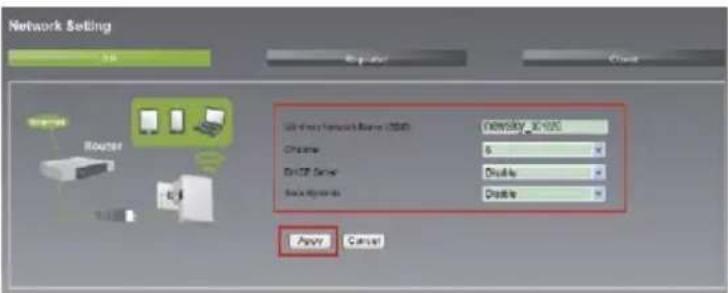

- Selectati AP, introduceti informațiile necesare și parola, dati click Apply, si asteptati 3-5 secunde pentru finalizare.

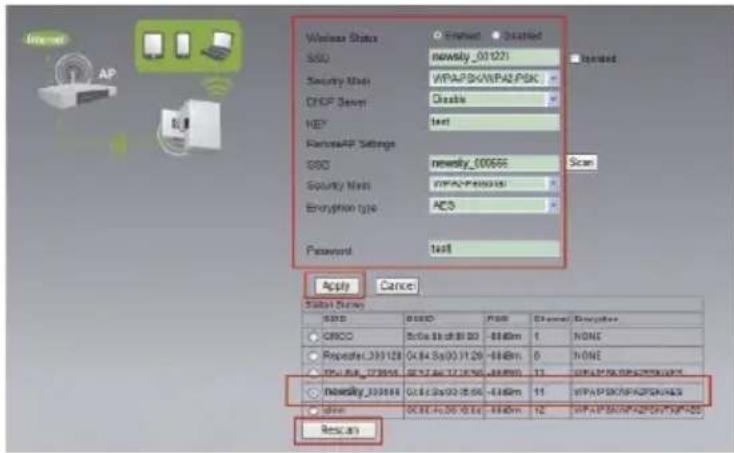

- Selectați rețeaua dorită și dacă este necesar introduceti parola. Apoi introduceti informațiile în câmpurile corespunzătoare.

Wireless Status SSD newsky_01121 Security Mask WPAP-SKWPAP-PSK DHSP Server Disable KEY test FunctionsAPP Settings SSD newsky_000566 Security Mask WPAP-Presets Encryption type ACS Password test Apply Cancel Station Survey SDD GSD PSS CPreset Description CROCC Data: 8x48x80 -848m NONE Preposter_391128 0x84.3x00.1128 -848m NONE PPA-PR_739956 0x84.3x00.1128 -848m 11 WPAP-SKWPAP-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK- Newsky_393966 0x84.3x00.1128 -848m 11 WPAP-SKWPAP-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSk Other 0x84.3x00.1128 -848m 12 WPAP-SKWPAP-PSk-PSk-PSk-PSk-PSk-PSk-PSk-PSk-PSk-PSk-PSk-PSk-PSk-PSk-PSk-PSk-PSk-PSk-PSk

- Click Apply si asteptati 3-5 secunde pentru a finaliza.

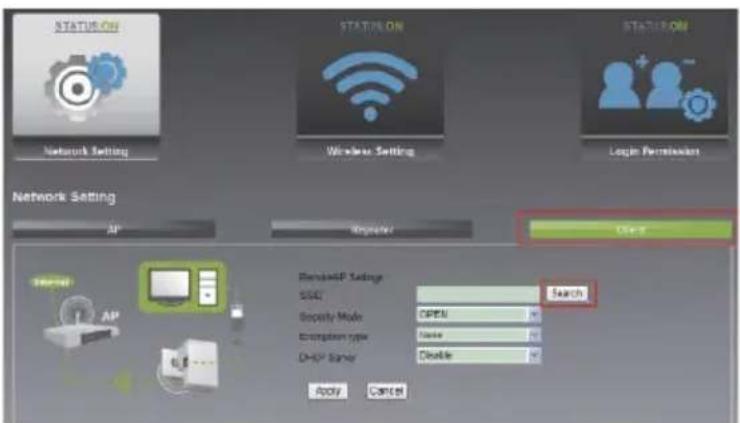

9. Setare Modul Client

• Urmariti pasii 2.3 pana la 2.5..

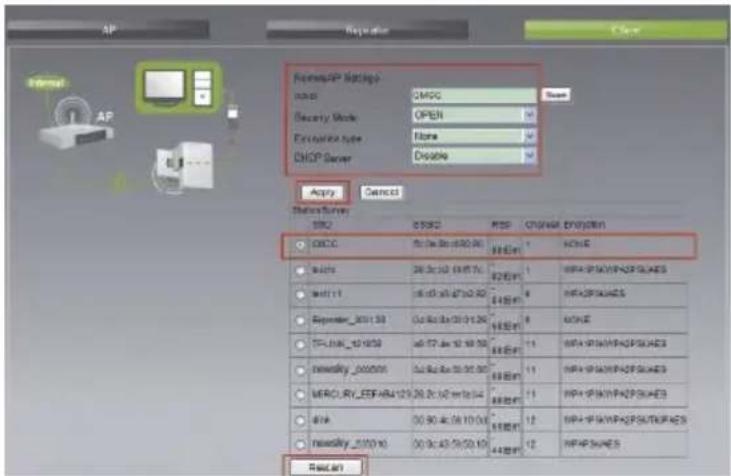

- Selectati Client si dati click Search.

- Selectați rețeaua dorită și dacă este necesar introduceți parola.

AP Internal AP Form/AP Settings name: GMFG Security Mode: OPEN External type: None CHOP Server: Disabled Apply Cancel Status Survey SBC 03862 MSO CHOPA EXPOGEN CSCC 05.00.00.00.00.00 Wireless 28.00.00.00.00.00 WIFI 16.00.00.00.00.00 Repeater_2011.50 16.00.00.00.00.00 TCPLink_42-1639 16.00.00.00.00.00 Newday_22222222222222222222222222222222222222222222222222222222222222222222222222222222222 WIFI 16.00.00.00.00.00.00 WIFI 16.00.00.00.00.00.00 WIFI 16.00.00.00.00.00.00 WIFI 16.00.00.00.00.00.00 WIFI 16.00.00.00.00.00.00 WIFI WIFI 16.00.00.00.00.00.00 WIFI 16.00.00.00.00.00.00 WIFI 16.00.00.00.00.00.00 WIFI 16.00.00.00.00.00.00 WIFI

- Click Apply si asteptati 3-5 secunde pentru a finaliza.

4. Reconectarea repetorului

1. Click Start → Control Panel → Retea si Internet → Retea si Sharing Center → Schimbati setarile adaptorului → Wi-Fi (click dreapta) → Properties.
2. Click dublu Internet Protocol Version 4(TCP/IPv4)
3. Selectati Obtinere adresa IP automat si Obtinere Serves DNS automat. Click OK. Intoarceti-va a meniul de configurare anterior și faceti clic pe OK.
4. Alegeti conexiunea 3 Configuration Mode si apasati butonul Connect.

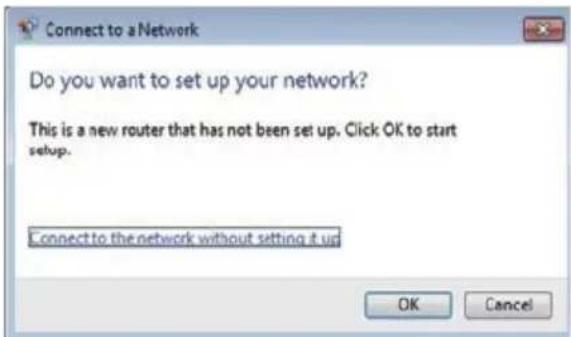

5. Dupa ce v-ati conectat pe reteaua 3 Configuration Mode va aparea fereseastra de mai jos. Introduceti parola si apasati OK.

Următorul mesaj apare în browser-ul Web:

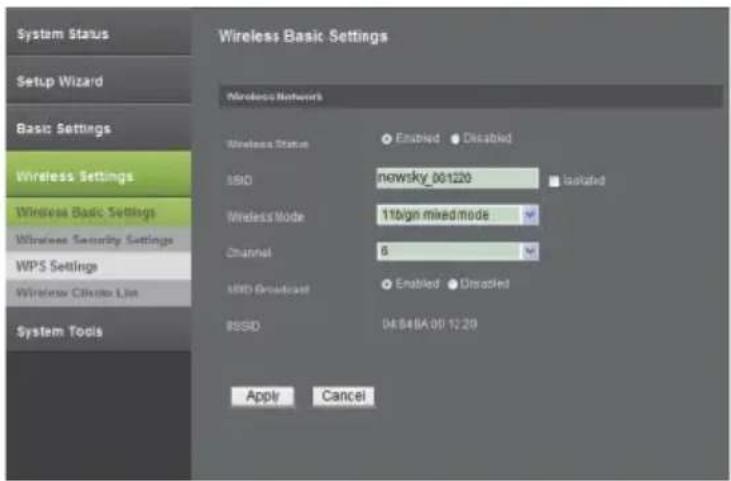

Puteți utiliza un număr minim de setari wireless de comunicare, cum ar fi SSID și Channel. Punctul de acces (AP) poate fi setat cu ușurință cu doar setări minime.

Wireless Status Wireless Pornit/Oprit

SSID Service Set Identifier (Nume de retea)

Wireless Mode Suporta 11b/g/n mod mixt

Canal 6 (prestabilit)

Transmisie SSID Semnal Wireless Pornit/Oprit

Click Apply si Repetorul Wi-Fi va intra in vigoare.

2. Setari de securitate

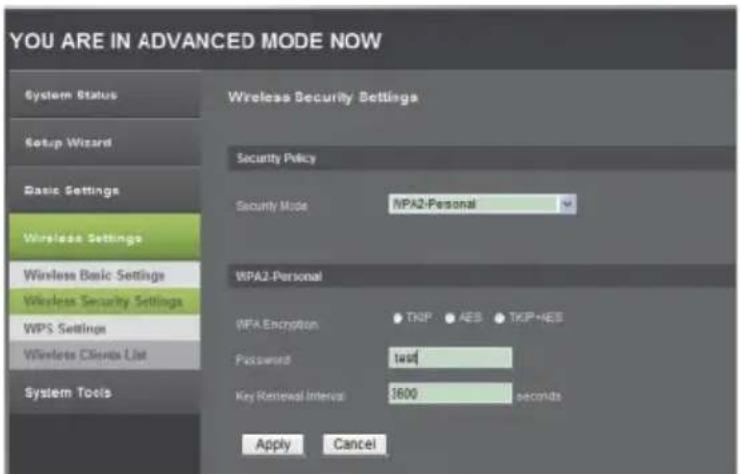

Selectati Advanced Mode→ Wireless Settings→ Wireless Security Settings din interfata de internet.

Următorul mesaj apare în browser-ul Web:

Setați pentru a preveni accesul neautorizat și monitorizarea securității rețelelor și criptare. Suporta metode de criptare 64/128 bit WEP, WPA-Personal, WPA2-Personal.

Click Apply si Repetorul Wi-Fi va intra in vigoare.

3. Schimbarea parolei de administrare

Parola presetata a Repetorului Wireless este admin. Acesta apare cand va logati, acesta poate prezenta un risc in ceea ce priveste siguranta. Vă rugăm schimbati parola, pentru a va proteja conexiunea la rețea.

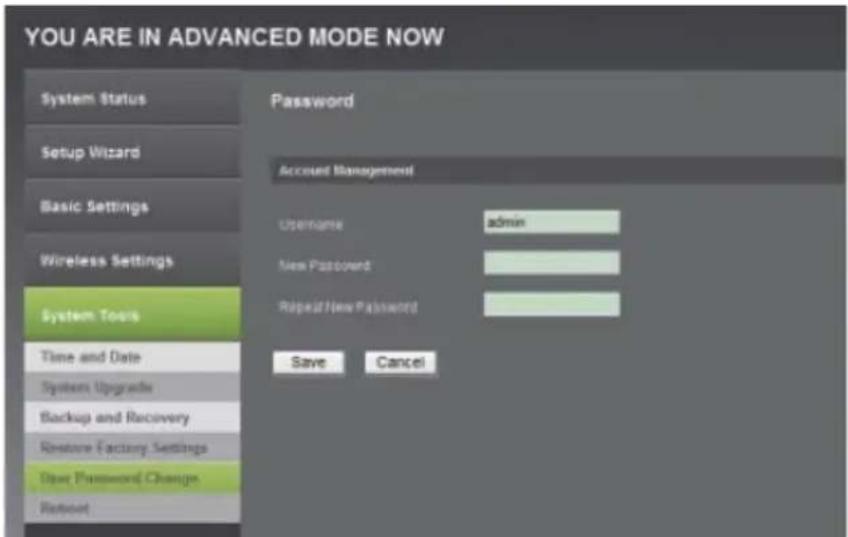

Urmati instrucțiunile de mai jos pentru a schimba parola: Selectati Advanced Mode → System Toos → User Password Change din interfata de internet.

Următorul mesaj apare în browser-ul Web:

Dacă nu doriți să schimbați parola inițială, dati click pe Cancel. Click Save Repetorul Wi-Fi va intra in vigoare.

4. Actualizare Firmware

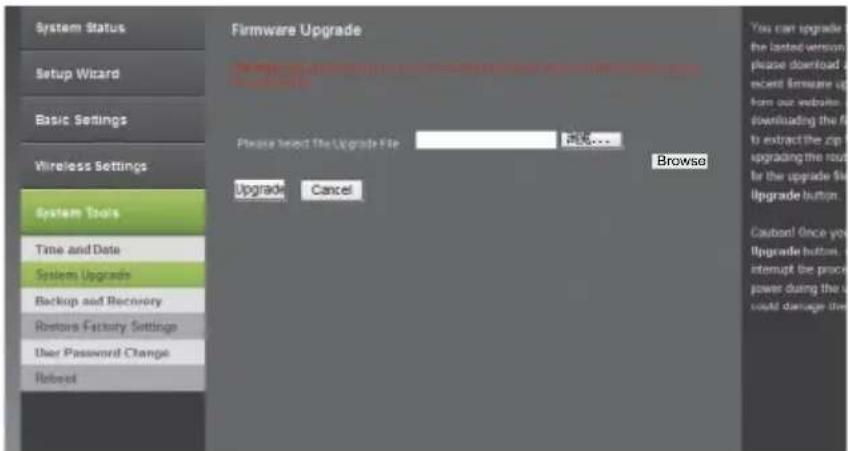

Selectati Advanced Mode → System Toos → System Upgrade din interfata de internet. Următorul mesaj apare în browser-ul Web:

Dati click pe Browse, vi se va solicita să specificați numele fișierului de actualizare a firmware-ului.

Vă rugăm să descărcați cel mai recent fișier firmware de pe site-ul nostru, și să-l utilizati pentru a face actualizarea repetorului.

După ce este selectat un fișier upgrade de firmware, dati click pe Upgrade/Actualizare, iar repetorul va efectua în mod automat procesul de actualizare a firmware-ului

Va rugam sa aveti rabdare, procesul poate dura câteva minute.

NOTA! Nu întrerupeți procesul de actualizare prin închiderea browser-ul web sau deconectați computerul de la repetor.

Puteți salva toate setările de acest repetor într-un fișier, astfel încât să puteți avea mai multe copii de securitate a setarilor repetorului, din motive de securitate.

Vă rugăm pentru a salva setările de repetor sau restaura, urmati instrucțiunile de mai jos:

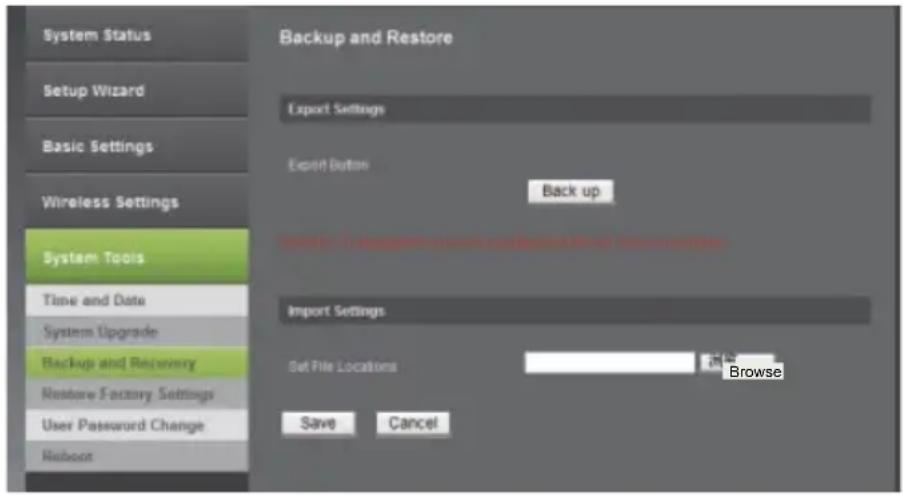

Selectati Advanced Mode→ System Tools → Backup and Recovery sau Advanced Mode → System Tools → Restore Factory Settings, următorul mesaj apare în browser-ul Web:

Backup Apasati butonul Backup, pentru a salva setările repetorului.
Browse	Apasati Browse pentru a localiza un fișier de configurare salvat anterior pe computer și apasati Save pentru a înlocui setările curente ale fișierului de configurare.
Restore All Settings	Apasati Restore All Settings, pentru a reseta dispozitivul la setările din fabrică.

Apasati Save sau Restore all Settings si Repetorul Wireless va reporni.

6. Date tehnice

• Imbunatateste acoperirea wireless in toate retelele WLAN
  • Standard IEEE 802.11 b / g / n
• Suporta retelele WLAN
  • Frecventa RF: 2.4 - 2.4835 GHz
  • Securitate: WPA2, WPA, WEP (64 / 128 bit)
• WPS
  • Antene integrate 2dBi PCBA
  • Viteza de transmisie: de la 300 Mbps
• Alimentare: 110 – 240 V AC
• Tehnologie modulator: BPSK, QPSK, 16QAM, 64QAM, OFDM, DQPSK, DBPSK, DSSS, CCK

Compania Lechpol declara ca produsul ML0585 este în conformitate cu cerinele eseniale si alte prevederi relevante ale Directivei 1999/5/CE. Declaraia pentru descarcare este postata pe site-ul www.lechpol.eu

7. Depanare

Ce pot face daca am uitat parola?

1. Reveniti la setările de fabrică (Apasati butonul de resetare timp de 3-5 secunde).
2. Resetati repetorul conform instructiunilor din acest manual de utilizare.
