MANUAL DE UTILIZARE ML0585-5 M-life

Înainte de a utiliza acest dispozitiv, vă rugăm să verificați continutul coletului. In cazul în care lipseste ceva reper, luați legătura cu distribuitorul.

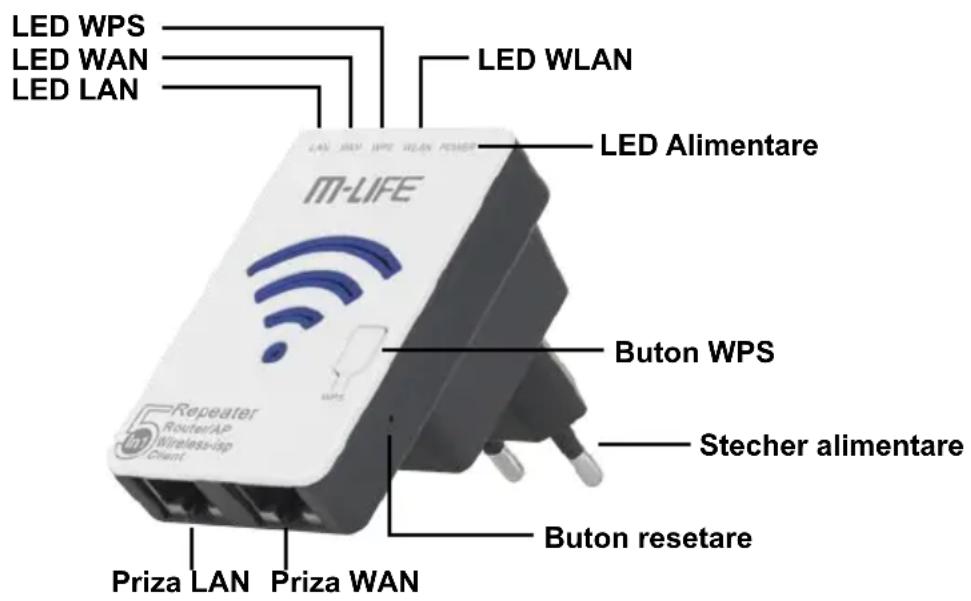

Descriere produs

Resetare: Puteti resetați repetorul, daca apăsați și țineți apăsat butonul Reset timp de 10 secunde.

Precautii:

1. Opriți aparatul în timpul descarcarilor electrice pentru a evita riscul de deteriorare din cauza fulgerelor.
2. Păstrați departe de sursele de căldură și asigurati aerisirea spatiului în care este amplasat dispozitivul.
3. Pe timpul depozitarii, transportului si mediului de operare tineti dispozitivul departe de apa.

1. Configurarea calculatorului

Mai jos gasiti modul de configurare pentru sistemul de operare Windows 7. Este recomandat să configurați repetorul atunci când acesta este conectat la priza LAN cu cablu de rețea (RJ45).

1.1. Configurare computer prin LAN (recomandat)

1. Apasati Start → Control Panel → Retea si Sharing Center → Schimbati setarile adaptorului → Local connection (Click dreapta) → Properties/Caracteristici.
2. Dublu Click pe Versiunea 4 de Internet Protocol (TCP/IPv4).
3. Configurarea calculatorului IP 192.168.10.x (x orice număr întreg între 2\~252), subnet mask of 255.255.255.0, apasati OK. Intrati în meniul de configurare anterioara și dati click pe OK.

1.2. Realizarea conexiunii Wi-Fi

1. Apasati Start → Control Panel → Retea si Sharing Center → Schimbati setarile adaptorului → Wi-Fi (Click dreapta) → Properties/Caracteristici.
2. Dublu Click pe Versiunea 4 de Internet Protocol (TCP/IPv4).
3. Configurarea calculatorului IP 192.168.10.x (x orice număr întreg între 2\~252), subnet mask of 255.255.255.0, apasati OK. Intrati în meniul de configurare anterioara și dati click pe OK.
4. Conectati Repetorul Wi-Fi la o priza.
5. Apasati pe pictograma de retea din partea dreapta jos a ecranului. Veti gasi semnalul repetorului Wi-Fi. Dati click pe Connect si asteptati cateva secunde.
6. Pe ecren apare mesajul: Conectarea la Retea.

NOTA! La configurarea prin Wi-Fi, introduceti tpate setarile avansate cerute (ex. broadcasted network security) inainte de lansarea modului de configurare. Dupa lansarea modului selectat (ex. repeater), este posibil sa accesati setarile doar la configurarea prin LAN (vezi pct. 1.1).

2. Conectare

1. Deschideti un browser si tastati http://192.168.10.1. Acest numar este adresa IP implicita a dispozitivului.

NOTA! Dacă nu puteți încărca http://192.168.10.1, vă rugăm să verificați dacă Repetorul Wi-Fi este setat pe setările din fabrică. Daca nu gasiti motivul, resetati Repetorul Wi-Fi. Apăsați și țineți apăsat butonul reset timp de 10 secunde, si incercati din nou introducerea adresei IP.

1. Pe fereastra de logare va aparea: Username / Nume utilizator si Password/Parola, apoi dati click pe Login pentru logare. Numele de utilizator implicit este admin si parola implicita este admin.
2. Dupa ce v-ati logat vor aparea 5 moduri: Router Mode, AP Mode, Repeater Mode, WISP Mode and Client Mode.

3. Mod de configurare

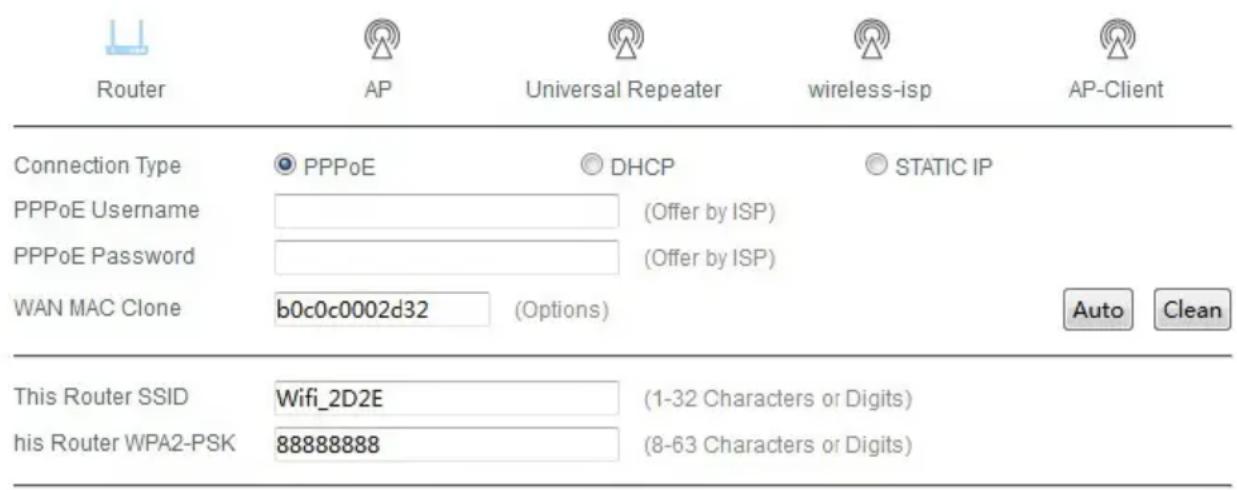

1. Setare Modul Repetor

Selectati una dintre cele trei optiuni:

• PPoE- introduceti nume utilizator si parola furnizata de furnizorul de servicii de internet (ISP).
• DHCP- ISP utilizeaza un serviciu DHCP. Un IP va fi asignat automat.

• Static IP- un IP static este furnizat de ISP. Apoi introduceti informațiile în câmpurile corespunzătoare.

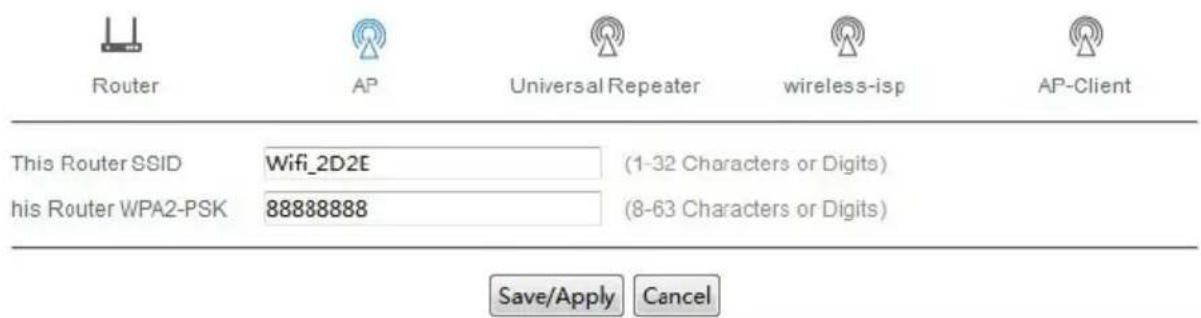

• Setare Modul AP


- Selectati AP, introduceti informațiile necesare și parola, dati click Apply/Save si asteptati pentru finalizare.

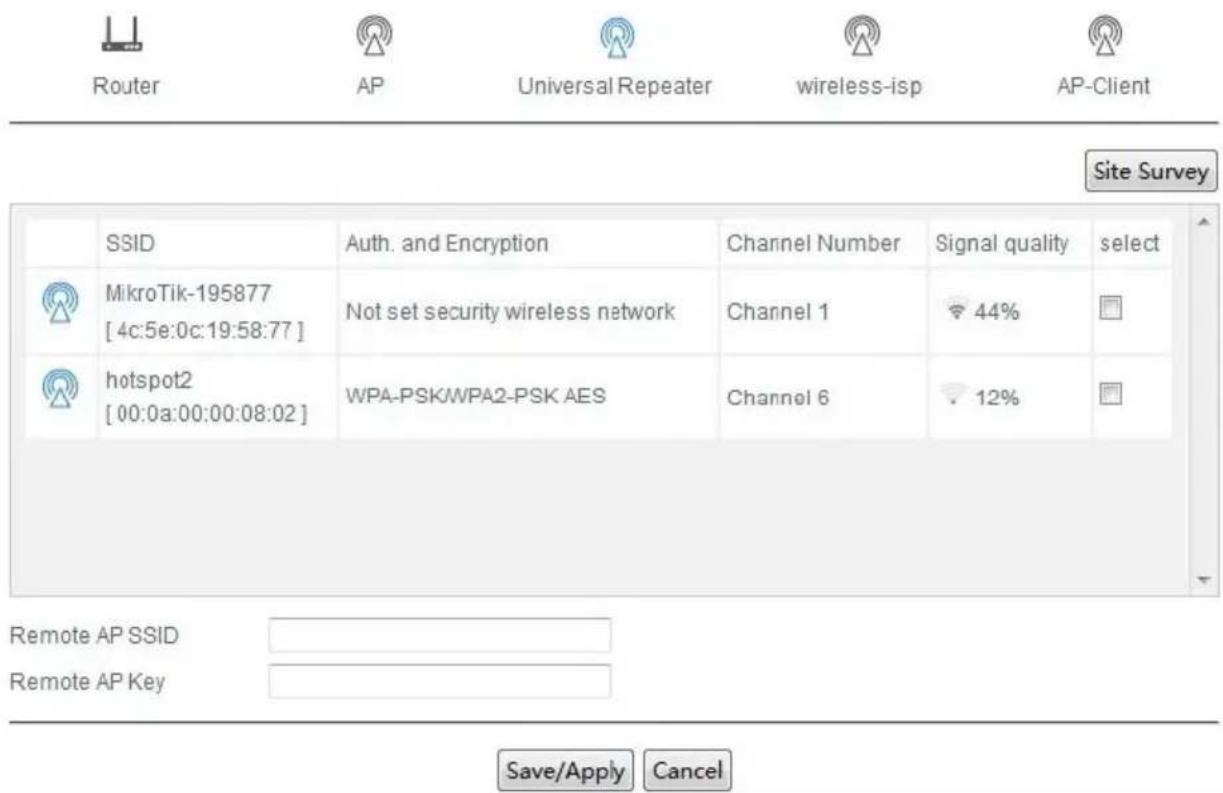

1. Setare Modul Repetor


• Selectati Universal repeater si dati click Site Survey.
• Selectați rețeaua dorită și dacă este necesar introducți parola. Apoi introducți informațiile în câmpurile corespunzătoare.
• Click Save/Apply pentru a finaliza.

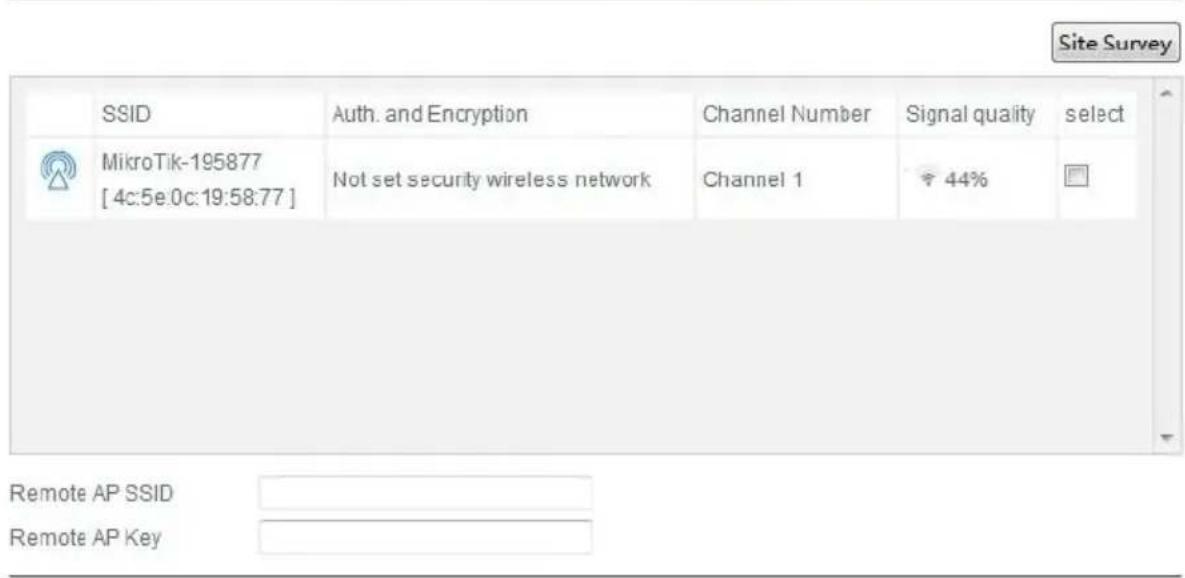

4. Setare Modul WISP

Router

AP

Universal Repeater

wireless-isp

AP-Client

• Selectati WISP si dati click pe Site Survey.
• Selectați rețeaua dorită și dacă este necesar introduceti parola.
• Apoi introduceti informațiile în câmpurile corespunzătoare. Click Save/Apply si asteptati pentru a finaliza.

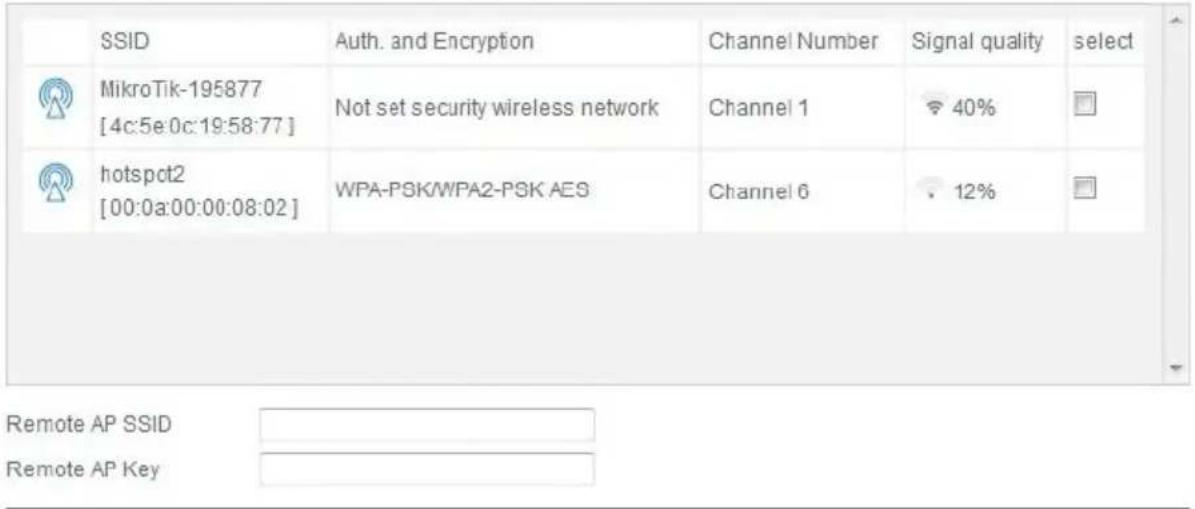

5. Setare Modul Client

Router

AP

Universal Repeater

wireless-isp

AP-Client

Site Survey

• Selectati Client si dati click pe Site Survey.
• Selectați rețeaua dorită și dacă este necesar introduceți parola
• Click Save/Apply si asteptati pentru a finaliza.

4. Depanare

Ce pot face daca am uitat parola?

1. Reveniti la setările de fabrică (Apasati butonul de resetare timp de 10 secunde).
2. Resetati repetorul conform instructiunilor din acest manual de utilizare.

5. Date tehnice

• Chipset: MT7620N
• Compatibil IEEE 802.11g și 802.11b
• Raspuns in frecventa: 2.4 – 2.4835 GHz
• Securitate: WEP/ WPA/ WPA2, WPA-PSK/ WPA2-PSK (TKIP/AES) (64 / 128 bit)
• Antena interna
  • Rata de transmisie: pana la 300 Mb/s
• Porturi: LAN/WLAN
• Distanța acoperita: până la 300m (în funcție de condițiile de mediu)
• Temperatura de operare: 0 °C \~ 40 °C
• Temperatura de depozitare: 40 °C \~ 70 °C
  • Umiditate relativa: 10% \~ 90%
• Umiditate de depozitare 5% \~ 95% RH
  • Modulatie: DBPSK, DQPSK, CCK, OFDM
• Alimentare:

• Intrare: AC 100 \~ 240 V
- lesire: DC 12 V / 1 A

Va rugam sa cititi instructiunile cu atentie, inainte de utilizarea produsului. Pastrati acest manual de utilizare pentru consultari ulterioare.

Distribuitorul nu isi asuma responsabilitatea pentru defectiunile cauzate de utilizarea necorespunzatoare a produsului.

Specificatiile sunt supuse schimbarilor fara notificare prealabila.

„Compania Lechpol declară că produsul ML0585-5 este în conformitate cu cerințele esențiale și alte prevederi relevante ale Directivei 2014/53/UE. Declarația pentru descărcare este postata pe site-ul www.lechpol.eu”
