BEDIENUNGSANLEITUNG ML0585-N M-life

Bevor Sie dieses Gerät in Betrieb nehmen, überprüfen Sie bitte, ob etwas vom Lieferumfang fehlt und kontaktieren Sie Ihren Händler, wenn Teile fehlen:

Lieferumfang:

1 x ML0585-N Wi-Fi Repeater
1 x 1m Ethernet Kabel mit RJ45 Buchse
1 x Schnellstartanleitung

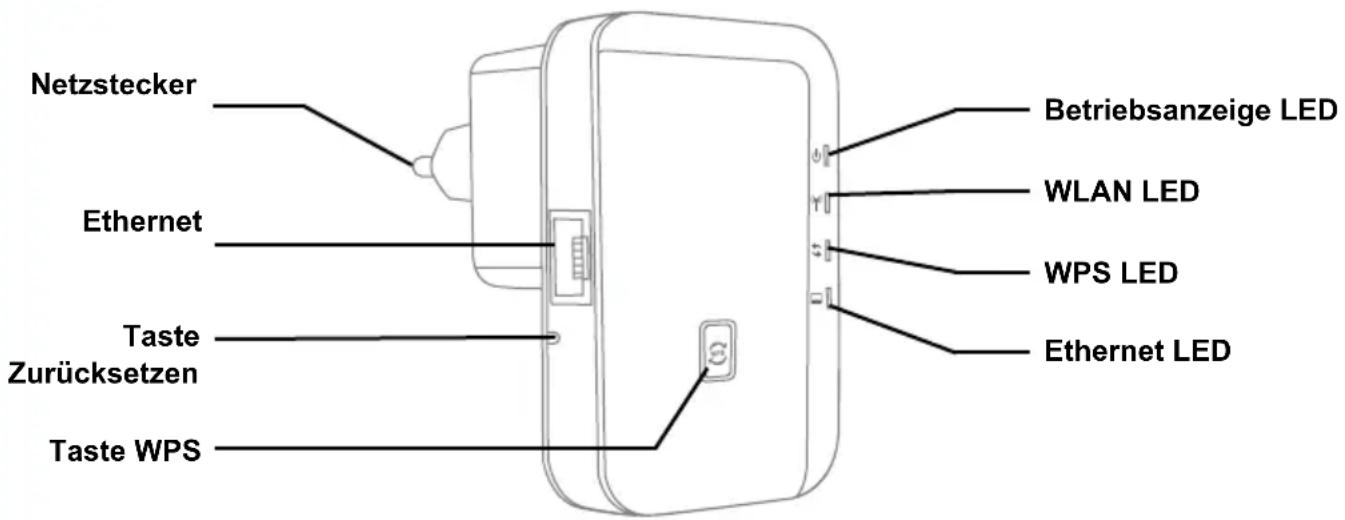

Gerätevorstellung

Netzstecker Ethernet Taste Zurücksetzen Taste WPS Betriebsanzeige LED WLAN LED WPS LED Ethernet LED

Zurücksetzen: Wenn Sie den Repeater zurücksetzen müssen, drücken und halten Sie die Taste Zurücksetzen für 3-5 Sekunden gedrückt, Taste loslassen wenn alle LED außer der Betriebsanzeige erlöscht sind.

Anzeige Name Status Beschreibung
	Betriebsanzeige Leuchtet	grün Gerät eingeschaltet
	Wireless Statusanzeige	Grün, blinkt langsam	Wireless Funktion gestartet
		Grün, blinkt schnell	Wireless Datenübertragung
	WPS Statusanzeige	Grün, blinkt schnell	WPS Funktion gestartet
		Leuchtet nicht	Wird nicht benutzt, oder es besteht keine Verbindung
	Ethernet Statusanzeige	Leuchtet grün Ethernet	verbindung hergestellt
		Grün, blinkt schnell	Ethernet Datenübertragung

Vorsichtsmassnahmen:

1. Gerät während Gewitterstürmen ausschalten, Beschädigungsgefahr durch Blitz.
2. Von Heizquellen fernhalten und für Belüftung sorgen.
3. Vor Wassereinfluss während Lagerung, Transport und Betriebsumgebung schützen.

1. Computer Konfiguration

1. Klick Start → Systemsteuerung → Netzwerk und Internet → Netzwerk und Freigabecenter → Adaptereinstellungen ändern → Wi-Fi (Rechts klicken) → Eigenschaften.
2. Doppelklick Internet Protokoll Version 4(TCP/IPv4).
3. Konfiguration der Computer IP 192.168.2.x (x beliebige ganze Zahl zwischen 2\~252), Subnetzmaske 255.255.255.0. Klick OK. Zurück zum vorherigen Einstellungsmenü und OK klicken.

2. Mit Wireless Netzwerk verbinden

1. Wi-Fi Repeater in eine Wandsteckdose einfügen.

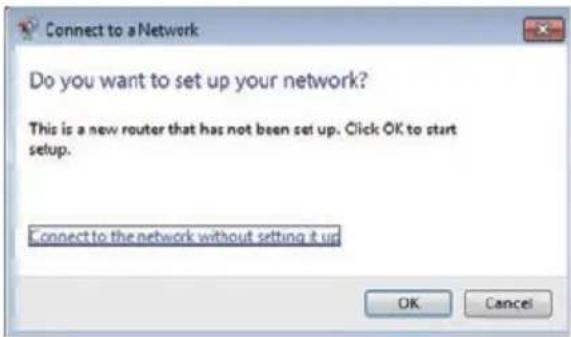

2. Klick auf das Netzwerksymbol unten rechts auf Ihrem Bildschirm. Sie finden das Signal vom Wi-Fi Repeater. Klick auf Verbinden und warten Sie ein paar Sekunden.
3. Wenn die Meldung erscheint: Mit Netzwerk verbinden, bitte auf einfügen Passwort MLIFE2015.

1. Web Browser öffnen und http://192.168.2.1 in der Adresslinie des Browsers eingeben. Diese Nummer ist die voreingestellte IP Adresse für dieses Gerät.

http://192.168.2.1/ 192.168.2.1

HINWEIS! Wenn Sie http://192.168.2.1 nicht laden können, überprüfen Sie bitte ob der Wi-Fi Repeater auf Werks-Einstellungen ist. Wenn nicht, oder wenn Sie den Grund für das Fehlschlagen der Verbindung nicht finden, Gerät auf Werkseinstellungen zurücksetzen. Drücken Sie die Taste Zurücksetzen für 3-5 Sekunden und versuchen erneut die Installation.

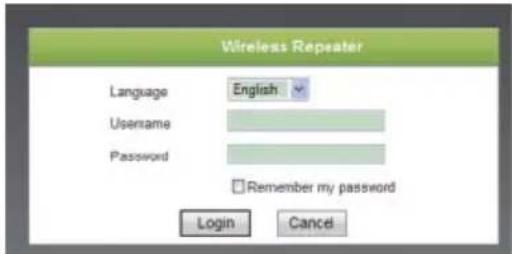

1. Der unten angezeigte Anmeldebildschirm erscheint. Geben Sie Benutzernahme und Passwort ein und klicken auf Anmelden zum Anmelden. Der voreingestellte Benutzernahme ist admin und das Passwort ist admin.

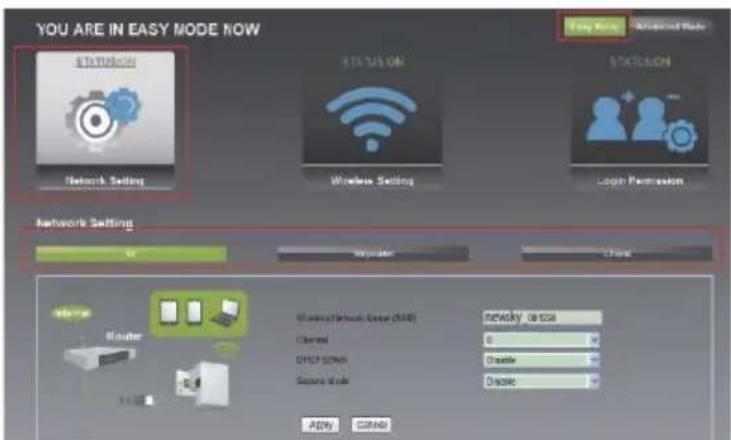

1. Nach dem Anmelden Klick Easy Modus und danach Klick Netzwerk-Einstellungen, Sie sehen 3 Funktionsmodus: AP Modus, Repeater Modus und Client Modus.

YOU ARE IN EASY MODE NOW STATUS NETWORK SETTING STATUS ON Wireless SETTING STATUS ON Login Permission Network Setting Worker Close Routing Network Case (USB) network address Channel 0 DIP/SPAIN Disable Secure Mode Disable ADD Cancel

3. Konfigurationsmodus

7. AP Modus einstellen

• Befolgen Sie die Schritte 2.3 bis 2.5.

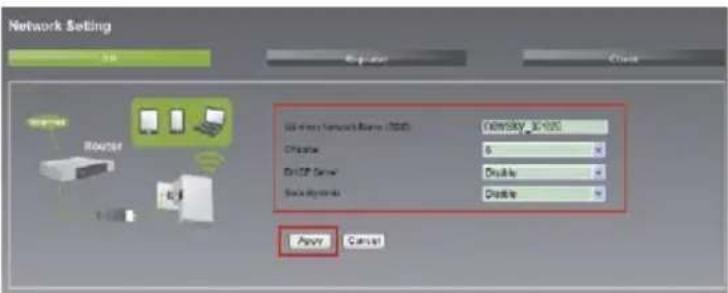

- Wählen Sie AP, geben die nötigen Informationen und Passwort ein, danach Klick auf Übernehmen, warten 3\~5 Sekunden bis es abgeschlossen ist.

Network Setting Wireless Network Name (USB): Netronky_01935 Objective: 6 Drip2P Server: Double State Systems: Double Power Cancel

8. Repeater Modus einstellen

• Befolgen Sie die Schritte 2.3 bis 2.5.

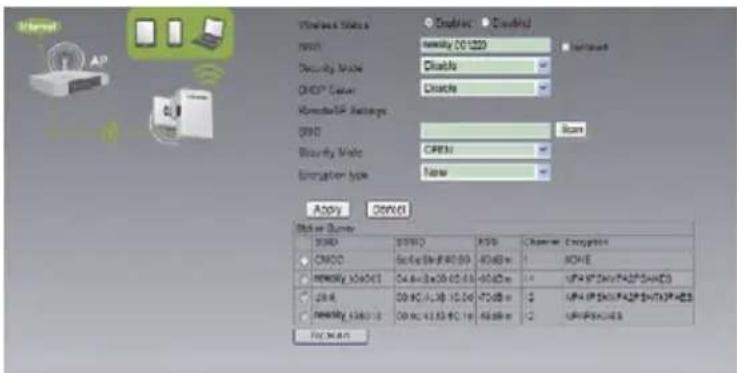

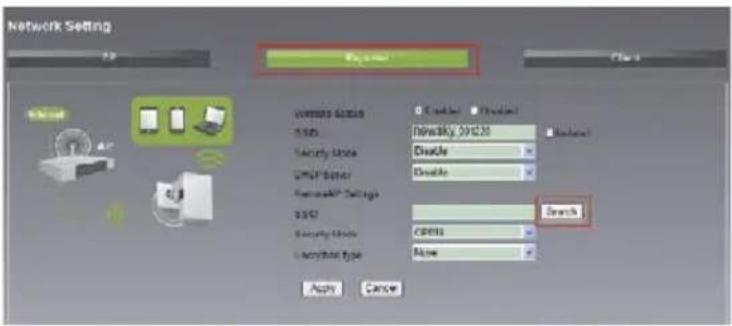

- Wählen Sie Repeater und danach auf Suchen klicken.

Network Setting Explorer Options Options USB Security Mode QMPB Border SecurityIP Settings 3/10 Security Mode Ethernet Type Apply Cancel Newkey 501220 Disable Disable Branch Camps None

Microsoft AP Wireless Tools Mod: 001239 Security Mode Displace DHCP User Displace HomeBIP Settings 0010 Security Mode CHDN Access Application type Name Apply OK/OK User Number STAND STAND KSS Connection Description CMCO Sofia Bk-FA-00-00 40.00 m MOVE MEMORY X50601 C4.8m 3x30 05-51 40.00 m UP-IP-3x30-FA-2P-3x4X5 USB MEMORY X50610 D9.9C-X13B-X10-04 70.00 m UP-IP-3x30-FA-2P-3x4X5+2E MEMORY X50611 D9.9C-X13B-X10-18 60.00 m UP-IP-3x30-2E For Mean

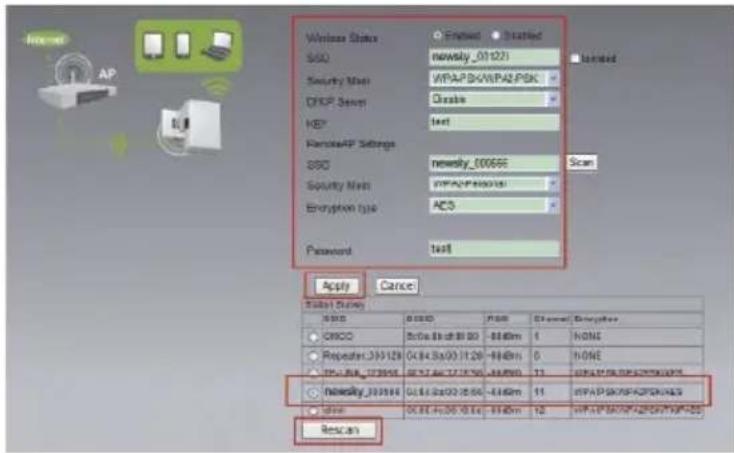

- Gewünschtes Netzwerk auswählen und wenn nötig das Passwort eingeben. Dann geben Sie die Informationen in die entsprechenden Felder ein.

Wireless Status SSQ Newsky_01121 Security Mask WPAP-SWAP-PSK ORFP Server Disable KEY Text RemoteAPP Settings SSQ Newsky_000666 Security Mask WPAP-Access Encryption type ACS Password Text Apply Cancel Subtotal Survey SSQ 0.0000 0.0000 0.0000 CROCC 30000.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.0000 Repeater_391128 OK/4:3x/3:11:28 - 84dBm NONE Repeater_391129 OK/4:3x/3:11:28 - 84dBm NONE Repeater_391255 OK/4:3x/3:17:55 - 84dBm 11 OK/4:3x/3:25:55 - 84dBm 11 Newsky_391264 OK/4:3x/3:25:56 - 84dBm 11 WPAP-SWAP-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK- Solve OK/4:3x/3:18:45 - 84dBm 12 WPAP-SWAP-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK-PSK- Rescain

- Klick Übernehmen und warten 3\~5 Sekunden bis es abgeschlossen ist.

9. Client Modus einstellen

• Befolgen Sie die Schritte 2.3 bis 2.5.

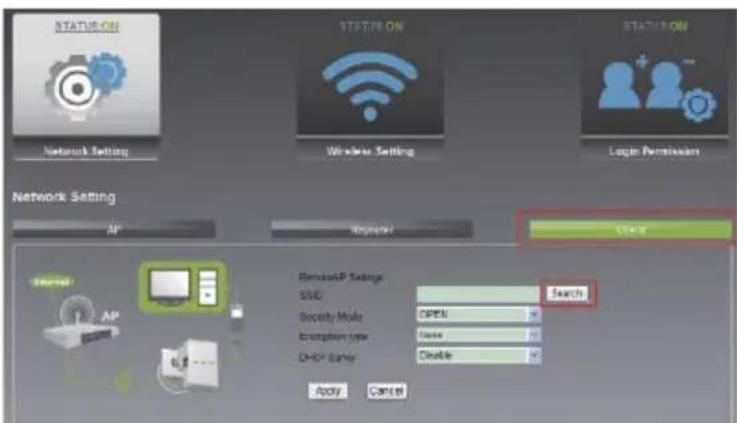

- Wählen Sie Client und danach auf Suchen klicken.

STATUS ON NETWORK SETTING STATUS ON Wireless Setting STATUS ON Login Permitted Network Setting AP Request Access SendApp Settings SSC Security Mode OPEN Ecosystem type None DHIP Entity Disable Apply Cancel Search

Security/AP Settings SND Scan Security Mode: OPSC4 Encryption Type: None OPSC4 Series: Double Apply Cancel Select Survey: SSC BSID RSS Change Encopy NCAH 26.00.02-1955.70 -8dBm 1 wPA-FSPWATPASPHAES DCTC/Case 5c.00.00-4933.81 -8dBm 1 NONE CHOC/AUTO 5c.00.00-4933.82 -8dBm 1 wPA-FSPWATPASPHAES CHOC 5c.00.00-4933.83 -8dBm 1 NONE Re-MyAungono 80.04.01.08.72.44 -8dBm 2 wPA-FSPWATPASPHAES HSD-OFFICE 1cta.01.00.08.08 -8dBm 3 wPA-FSPWATPASPHAES shvax ac.17.20.17.49.92 -8dBm 0 wPA-FSPWATPASPHAES Regulator_300137 8x.62.8x.60.91.26 -8dBm 0 NONE Sat/111 6x.03.02.47.62.52 -8dBm 6 wPA-PSPWASES Star 8cc67.74/9C98 -8dBm 9 wPA-FSPWATPASPHAES Rerewy_038269 4x.04 6x.05 6x.06 -8dBm 11 wPA-FSPWATPASPHAES Airin 10.00 4x.08 10.0x -8dBm 12 wPA-FSPWATPASPHAES Rerewy_335619 8x.04 4x.53 5x.15 -8dBm 12 wPA-PSPWASES

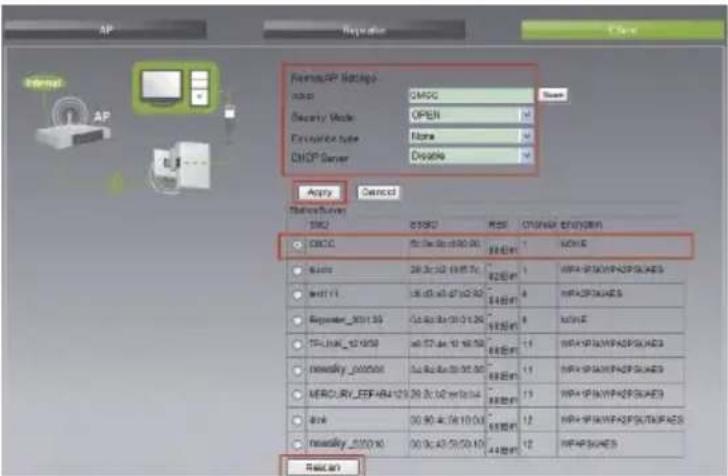

- Gewünschtes Netzwerk auswählen und wenn nötig das Passwort eingeben.

FormaAP Settings api CMFC Security Mode: OPEN Enable type: None CHCP Server: Disable Apply Cancel Network Survey SBC 02582 类型 STORMS EXCELGEN CMFC 02.36.00 (0.00 0.0) 884971 MOSCE Auto 28.3c 102 (0.05 7c) 884971 MPA-SP/MPA/SP/SLAES HRT-11 18.45 x 0.47 (0.2 3) 884971 MPA-SP/SLAES Repower_2011 33 Cus 0.0x 0.0x (0.1 x 0.2) 884971 MPA-SP/SLAES TFS-Link_12 0050 x 0.57 x 0.1 x 0.5 0 884971 MPA-SP/MPA/SP/SLAES meability_2011 33 Cus 0.0x 0.0x (0.1 x 0.2) 884971 MPA-SP/MPA/SP/SLAES MEROLRY_ESP-AB4129 29.3c 102 (0.1 x 0.3) 884971 MPA-SP/MPA/SP/SLAES alt 00.90 x 0.56 (0.1 x 0.3) 884971 MPA-SP/MPA/SP/SLAES meability_2011 33 Cus 0.0x 0.56 (0.1 x 0.3) 884971 MPA-SP/SLAES

- Klick Übernehmen und warten 3\~5 Sekunden bis es abgeschlossen ist.

4. Verbindung zum Repeater wiederherstellen

1. Klick Start → Systemsteuerung → Netzwerk und Internet → Netzwerk und Freigabecenter → Adaptereinstellungen ändern → Wi-Fi (Rechts klicken) → Eigenschaften.
2. Doppelklick Internet Protokoll Version 4(TCP/IPv4).
3. Wählen Sie IP Adresse automatisch bekommen und DNS Server Adresse automatisch bekommen. Klick OK. Zurück zum vorherigen Einstellungsmenü und OK klicken.
4. In 3 Konfigurations-Modus, eingestellten Netzwerknamen wählen, Klick auf die Taste Verbinden.
5. Wenn Sie das Netzwerk in 3 Konfigurations-Modus verschlüsselt haben, erscheint im Web Browser folgende Nachricht (Bild unten), Passwort eingeben, OK Klicken.

1. Wireless Allgemeine Einstellungen

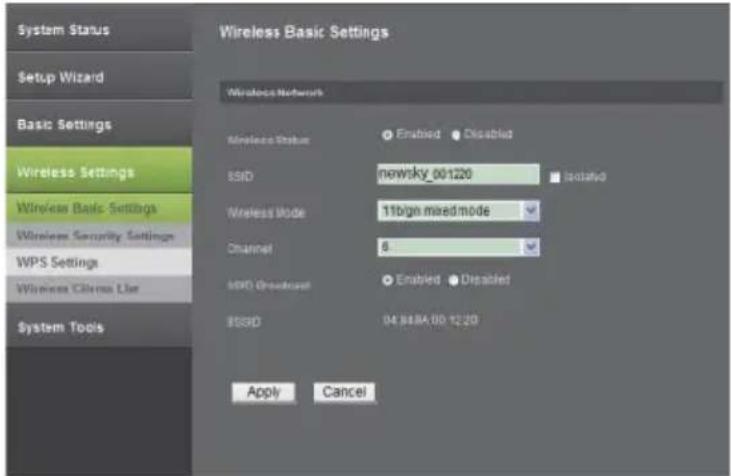

Bitte klicken Erweiteter Modus → Wireless Einstellungen → Wireless Allgemeine Einstellungen in der Web Verwaltungsseite, folgende Mitteilung erscheint in Ihrem Browser:

Sie können die Mindestanzahl der Wireless - Einstellungen für die Kommunikation einstellen, wie SSID und Kanal. Der Zugriffspunkt (AP) kann einfach eingestellt werden nur mit den Minimalen Einstellungen.

Wireless Status Wireless Ein/Aus
SSID Service Set Identifier (Netzwerkname)
Wireless Modus Unterstützt	11b/g/n gemischten Modus
Kanal 6 (Voreingestellt)
SSID Übertragung Wireless	Signal Ein/Aus

Klick auf die Taste Übernehmen der Wi-Fi Repeater ist bereit.

2. Wireless Sicherheitseinstellungen

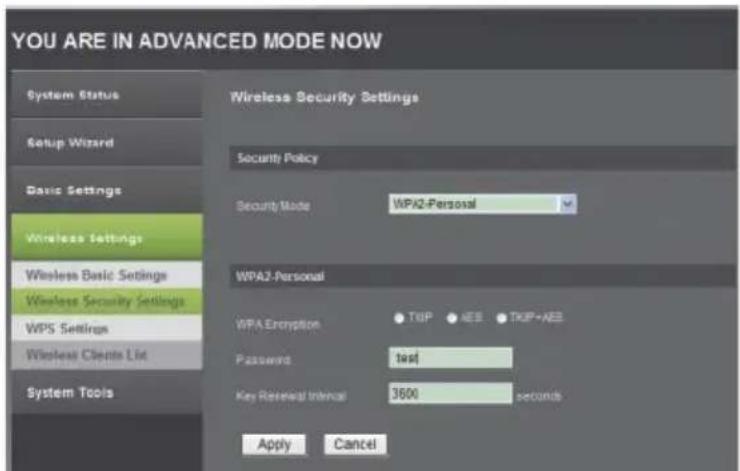

Bitte klicken auf Erweiterten Modus → Wireless Einstellungen → Wireless Sicherheitseinstellungen in der Web Verwaltungsseite, folgende Mitteilung erscheint in Ihrem Browser:

Netzwerk Sicherheit und Verschlüsselung einstellen um unbefugten Zugang und Überwachung zu verhindern. Unterstützt 64/128-bit WEP, WPA-Personal, WPA2-Personal Verschlüsselungs methoden.

Klick auf die Taste Übernehmen der Wi-Fi Repeater ist bereit.

3. Managements Passwort ändern

Voreingestelltes Passwort dieses Wi-Fi Repeater ist admin. Beachten Sie bitte das Passwort wird angezeigt und kann ein Sicherheitsrisiko darstellen. Ändern Sie das Passwort um Ihre Netzwerkverbindung zu schützen.

Um das Passwort zu ändern, befolgen Sie bitte die unteren Anweisungen:

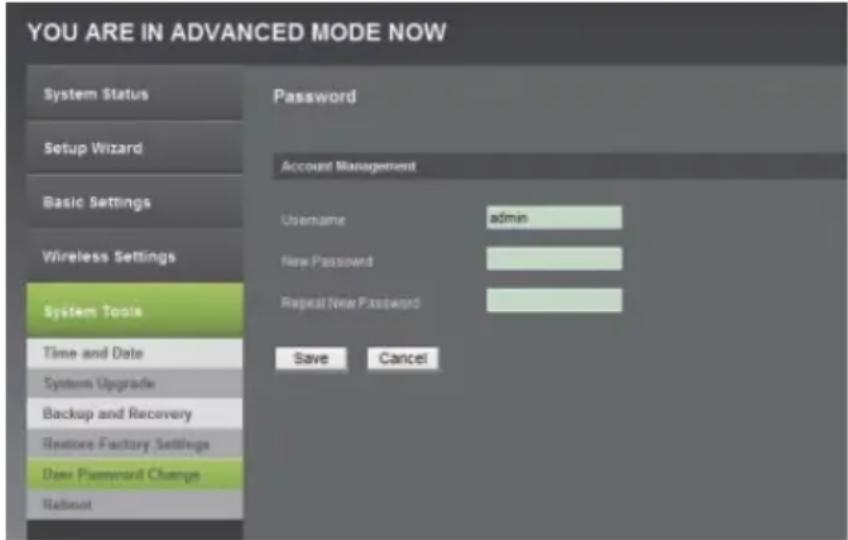

Bitte in der Web Verwaltungsseite auf das Menü Erweiterter Modus → Systemwerkzeuge → Benutzer-Password ändern klicken, folgende Mitteilung erscheint in Ihrem Web Browser:

Wenn Sie das Original-Passwort nicht ändern möchten, Klick auf Abbrechen. Klick auf die Taste Speichern der Wi-Fi Repeater ist bereit.

4. Firmware Aktualisieren

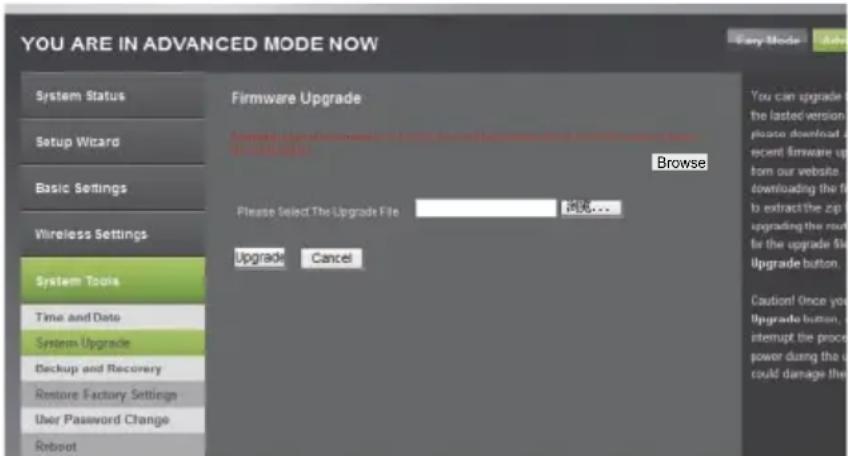

Bitte in der Web Verwaltungsseite auf das Menü Erweiterter Modus → Systemwerkzeuge → System Aktualisieren, folgende Mitteilung erscheint in Ihrem Web Browser:

Klicken Sie zuerst auf Durchsuchen, Sie werden aufgefordert, den Namen der Firmware-Aktualisierungsdatei anzugeben. Bitte die neueste Firmware-Datei von unserer Website herunterladen, und diese verwenden, um Ihren Repeater zu aktualisieren. Nachdem eine Firmware-Aktualisierungsdatei ausgewählt wurde, Klick auf Aktualisieren, und der Repeater wird das Firmware Aktualisierungs-Verfahren automatisch durchführen. Der Vorgang kann einige Minuten dauern, bitte haben Sie Geduld.

HINWEIS! Unterbrechen Sie NIEMALS den Aktualisierungs-Vorgang durch das Schließen des Web-Browsers oder trennen Ihres Computer von Repeater (Die Garantie erlischt, wenn der Aktualisierungs-Vorgang unterbrochen wird).

5. Einstellungs-Sicherheitskopie und Wiederherstellen, Werkseinstellungen.

Sie können alle Einstellungen dieses Repeater in eine Datei speichern, so können Sie mehrere Sicherheits-Kopien der Repeater - Einstellungen aus Sicherheitsgründen herstellen.

Um die Einstellungen des Repeater zu speichern oder wieder herzustellen, befolgen Sie bitte die unteren Anweisungen:

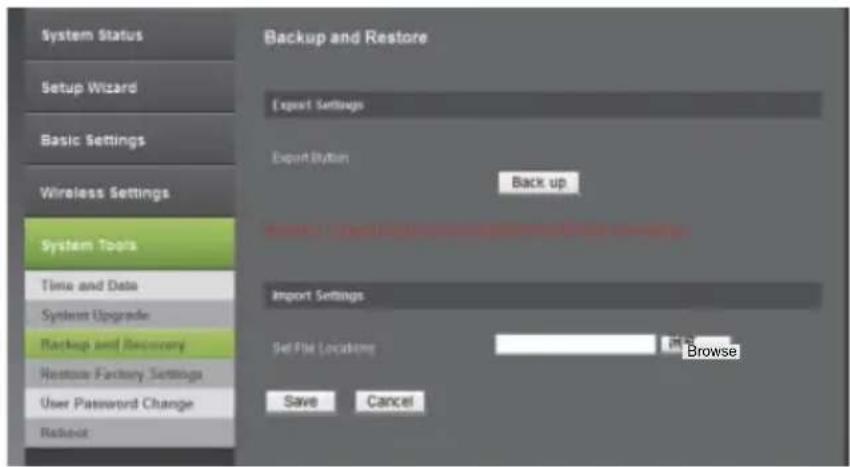

Bitte in der Web Verwaltungsseite auf das Menü Erweiterter Modus →

Systemwerkzeuge → Sicherheits-Kopie und Wiederherstellen oder Erweiteter Modus → Systemwerkzeuge → Auf Werkseinstellungen zurücksetzen, folgende

Mitteilung erscheint in Ihrem Web Browser:

Sicherheitskopie	Drücken Sie die Taste Sicherheitskopie, um die Einstellungen des Repeater zu speichern.
Durchsuchen	Drücken Sie Durchsuchen, um eine vorher auf Ihrem Computer gespeicherte Konfigurationsdatei zu suchen und klicken auf Speichern, um die aktuellen Einstellungen mit der Konfigurationsdatei zu ersetzen.
Alle Einstellungen wiederherstellen	Klick auf Alle Einstellungen wiederherstellen, um das Gerät auf die Werkseinstellungen zurückzusetzen.

Klick auf die Taste Speichern oder Alle Einstellungen wiederherstellen. Der Repeater startet erneut.

6. Spezifikation

• Verbesserte kabellose Abdeckung in allen WLAN Netzwerken
• Standards und Protokolle IEEE 802.11 b / g / n
• Unterstützt WLAN Netzwerke
  • Frequenzbereich: 2.4 - 2.4835 GHz
• Sicherheit: WPA2, WPA, WEP (64 / 128 bit)
  • WPS
  • Integrated 2dBi PCBA Antennas
• Übertragungsgeschwindigkeit: bis zu 300 Mbps
• Spannungsversorgung: 110 – 240 V AC

Hiermit erklär die Firma Lechpol dass sich das Gerät ML0585 im Einklang mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG bendet. Konformitätserklärung zum Download auf www.lechpol.eu

7. Anhang: Fehlerbehebung

Was kann Ich tun wenn Ich mein Passwort vergessen habe?

1. Auf Werkseinstellungen zurücksetzen (Bei eingeschaltetem Repeater drücken Sie mit einem Stift die Taste Zurücksetzen für 3-5 Sekunden).
2. Repeater erneut einstellen indem Sie die Anleitungen in diesem Handbuch befolgen.
