Tip de produs	Despicător hidraulic vertical
Marcă	Scheppach
Model	HS 800S
Dimensiuni (L x l x Î)	850 x 750 x 1470 mm
Greutate	100 kg
Alimentare electrică	Trifazat 400 V / 50 Hz
Putere absorbită / livrată	3300 W / 2400 W
Turație motor	2800 rpm
Forță maximă de despicare	8 tone
Cursa cilindrului	48,5 cm
Viteză de coborâre / ridicare	5,7 cm/s / 19,0 cm/s
Capacitate rezervor ulei	5,0 L
Lungimi de bușteni acceptate	56 / 81 / 103 cm
Diametru buștean recomandat	min. 12 cm, max. 32 cm
Tip de funcționare	S6 40% (serviciu periodic)
Înălțime ajustabilă a mesei	3 poziții: 270 / 520 / 770 mm
Dispozitiv de siguranță	Comandă bimanuală, oprire de urgență, protecție anti-repornire
Curățare	Curățați cu o cârpă moale și detergent neutru; nu utilizați solvenți
Întreținere	Verificați nivelul uleiului înainte de fiecare utilizare; schimbare ulei după primele 50 h, apoi la fiecare 500 h
Piese de schimb și reparabilitate	Utilizați exclusiv piese de schimb originale Scheppach
Garanție	Garanție legală; piesele nefabricate de Scheppach sunt acoperite conform drepturilor față de furnizori

Întrebări frecvente - hs 800s SCHEPPACH

Cum se asamblează despicătorul HS 800S ?

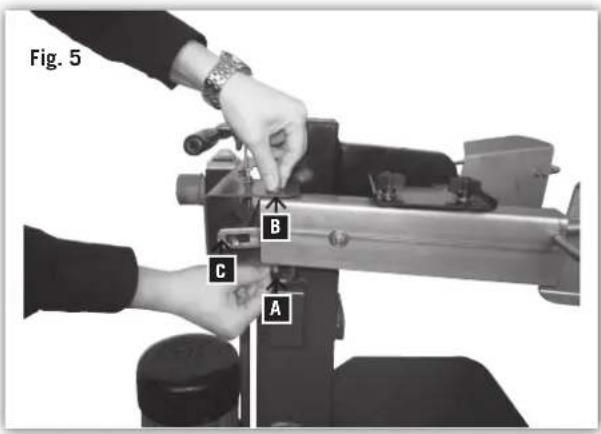

Montați cele două brațe introducând știftul și arcul de fixare (Fig. 5). Fixați masa la înălțimea dorită (56, 81 sau 103 cm) cu ajutorul cârligelor de blocare (Fig. 6). Montați roțile de fiecare parte cu șaibă și știft (Fig. 6.1).

Cum se aerisește sistemul hidraulic înainte de prima utilizare ?

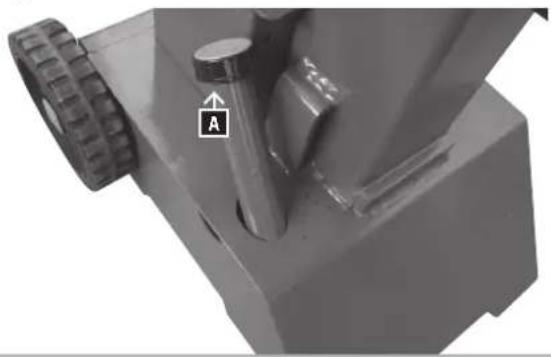

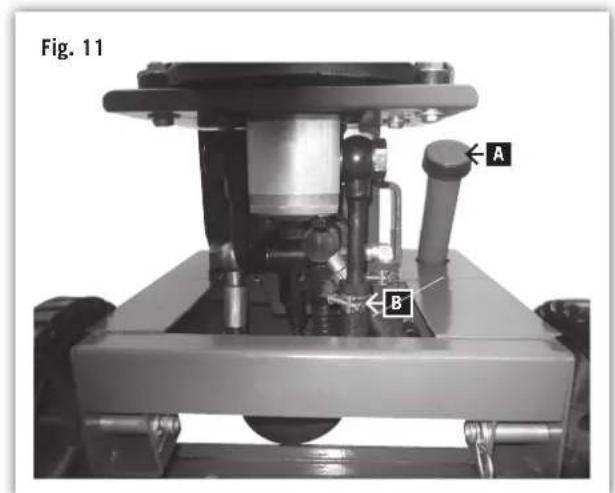

Slăbiți capacul de aerisire (A) cu câteva ture pentru a permite aerului să iasă din rezervor. Lăsați-l deschis în timpul funcționării. Închideți-l înainte de a deplasa mașina pentru a evita scurgerile de ulei.

Ce tip de ulei hidraulic să folosiți și cum se verifică nivelul ?

Utilizați un ulei hidraulic de tip Aral Vitam gf 22, BP Energol HLP-HM 22, Mobil DTE 11 sau Shell Tellus 22. Verificați nivelul cu joja de pe coloana de despicare: nivelul trebuie să fie între cele două crestături, cu pana retrasă și mașina pe o suprafață plană.

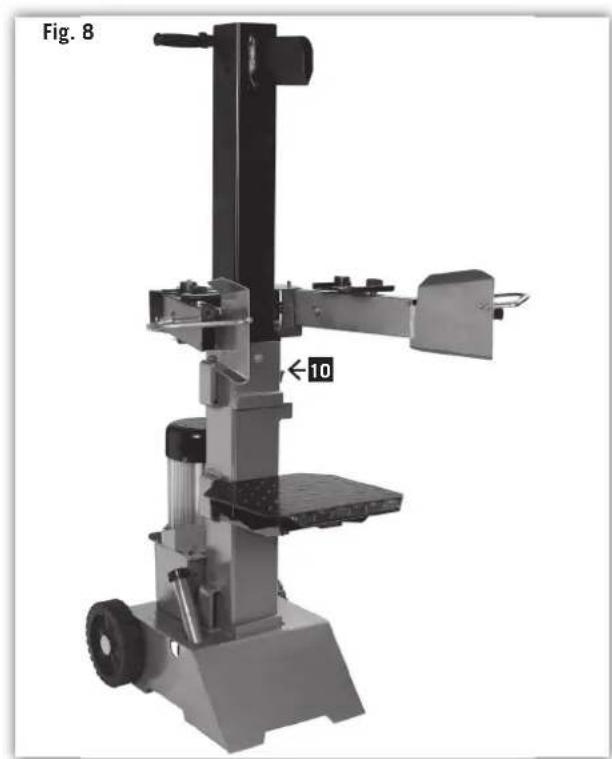

Cum se reglează cursa cilindrului pentru bușteni scurți ?

Plasați pana la 10 cm deasupra mesei. Opriți motorul, slăbiți șurubul de fixare, trageți tija de reglare a cursei în sus până la opritor, apoi strângeți șurubul. Porniți motorul și verificați poziția superioară.

Care sunt instrucțiunile esențiale de siguranță ?

Purtați întotdeauna mănuși, ochelari de protecție și încălțăminte de siguranță. Păstrați persoanele și animalele la peste 5 m distanță. Utilizați mașina numai cu comanda bimanuală. Nu scoateți niciodată un buștean blocat cu mâinile. Opriți motorul și deconectați înainte de orice întreținere.

Ce trebuie făcut dacă coloana nu coboară ?

Verificați nivelul uleiului și adăugați dacă este necesar. Controlați fixarea pârghiilor de comandă. Curățați ghidajul coloanei dacă este murdar. În caz de curent trifazat, verificați sensul de rotație al motorului.

Cum se transportă sau se depozitează despicătorul ?

Pentru transport, coborâți complet pana, înclinați mașina pe roți și împingeți. Nu ridicați niciodată de pană. Pentru depozitare, păstrați într-un loc uscat și acoperit la o temperatură între -20°C și +60°C, umiditate relativă max. 80%.

Când și cum se schimbă uleiul hidraulic ?

Prima schimbare după 50 de ore de funcționare, apoi la fiecare 500 de ore. Retrageți coloana, scoateți capacul, plasați un recipient sub pană, scoateți dopul de aerisire și slăbiți clema furtunului. Umpleți cu 5 L de ulei nou. Eliminați uleiul uzat conform reglementărilor.

De ce se oprește mașina după o întrerupere de curent ?

Despicătorul este echipat cu o protecție anti-repornire (declanșator de potențial zero). În caz de întrerupere, se oprește automat. Pentru a reporni, apăsați butonul verde.

Cum se curăță și se întreține despicătorul ?

După fiecare utilizare, curățați mașina cu o cârpă moale și un detergent neutru. Nu utilizați solvenți. Ungeți regulat tija penei și șinele de ghidare. Verificați etanșeitatea racordurilor hidraulice și strângeți șuruburile dacă este necesar.

MANUAL DE UTILIZARE hs 800s SCHEPPACH

Vă dorim să aveți multe satisfacții și mult succes în lucrul cu noua dumneavoastră mașină.

RECOMANDARE

În conformitate cu legea în vigoare privind garanția produsului, producătorul acestui dispozitiv nu este răspunzător pentru daunele care rezultă în următoarele cazuri:

• manipularea necorespunzătoare
• nerespectarea instrucțiunilor de utilizare
• reparații efectuate de terți neautorizați
• instalarea și înlocuirea de piese de schimb neoriginale • utilizarea necorespunzătoare
• defecțiuni ale sistemului electric datorate neconcordanței cu specificațiile electrice și cu regulamentele VDE-0100, DIN-57113 / VDE-0113.

REGULI DE UTILIZARE

Citiți toate instrucțiunile de operare înainte de asamblarea și operarea dispozitivului.

Instrucțiunile de operare sunt menite să vă familiarizeze mai ușor cu dispozitivul și cu posibilitățile de utilizare a acestuia.

Instrucțiunile de operare cuprind explicații importante referitoare la modul de lucru corespunzător, fără riscuri, și economic al mașinii dumneavoastră, la evitarea pericolelor, salvarea costurilor de reparații, reducerea staționării neproductive, precum și creșterea gradului de siguranță și a duratei de viață a mașinii dumneavoastră. Pe lângă regulamentele de siguranță cuprinse aici, trebuie să vă conformați regulamentelor naționale în vigoare referitoare la operarea mașinii.

Introduceți instrucțiunile de operare într-un dosar de plastic pentru a fi protejate de murdărie și umiditate și depuneți-l lângă mașină. Aceste instrucțiuni trebuie citite cu atenție și respectate întocmai de fiecare operator înainte de a începe lucrul. Utilizarea mașinii este permisă doar persoanelor care au fost instruite în acest scop și care au fost informate cu privire la riscurile și pericolele corespunzătoare. Ele trebuie să aibă vârsta minimă necesară. Pe lângă explicațiile privind siguranța și regulamentele speciale naționale cuprinse în aceste instrucțiuni de operare, trebuie respectate, de asemenea, regulile tehnice generale de operare a mașinilor de prelucrare a lemnului.

GENERALITĂȚI

• La despachetarea mașinii, verificați toate piesele pentru a constata posibile deteriorări datorate transportului.
• În cazul reclamațiilor, furnizorul trebuie informat imediat. Reclamațiile primite ulterior nu vor fi luate în considerație.
• Verificați dacă livrarea este completă.
• Citiți instrucțiunile de operare pentru a vă familiariza cu dispozitivul înainte de utilizarea acestuia.
• Utilizați numai piese originale Dexter, atât pentru piesele uzate, cât și pentru cele de schimb. Piesele de schimb sunt disponibile la dealerul specializat.
• Specificați în comandă: codul piesei, tipul și anul de fabricație a dispozitivului.

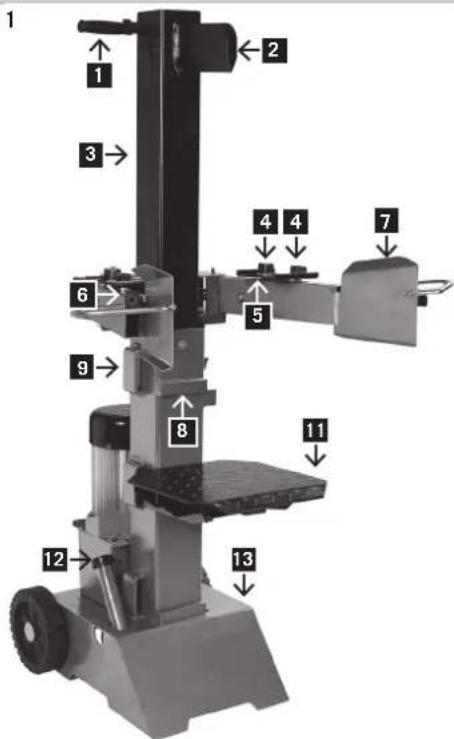

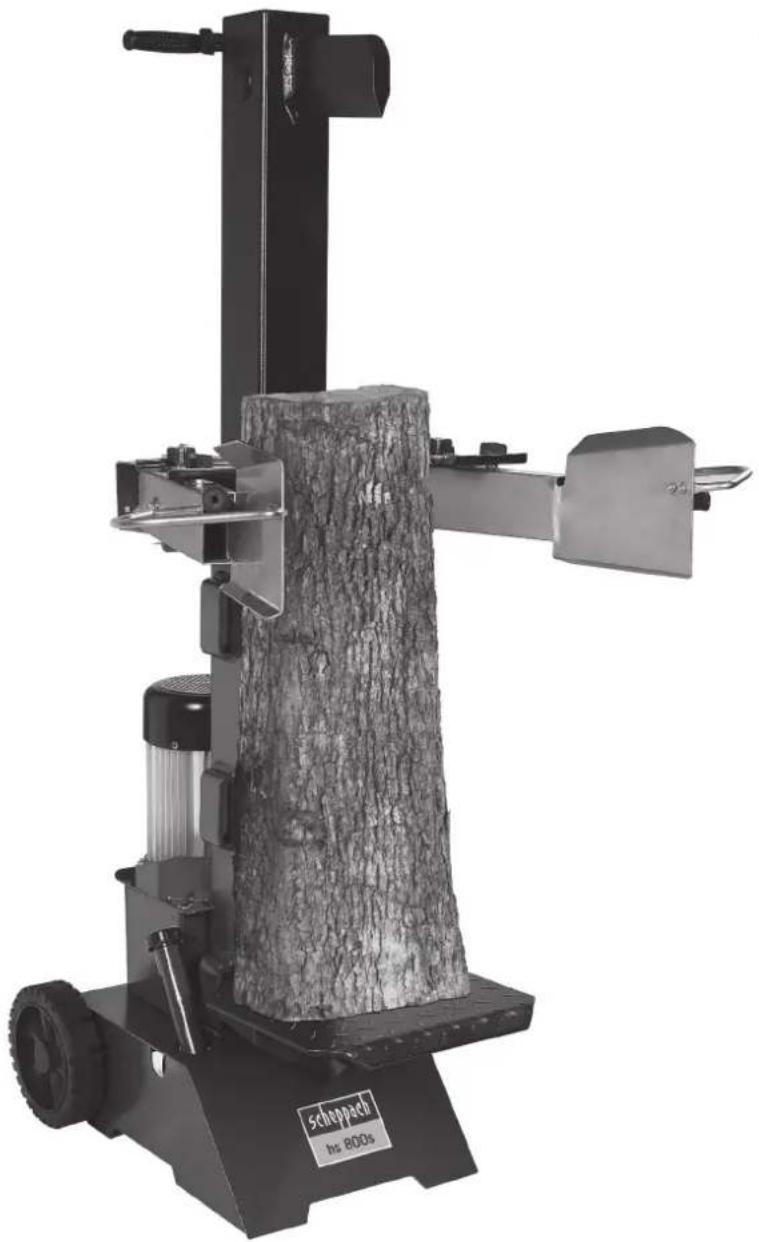

Fig. 1

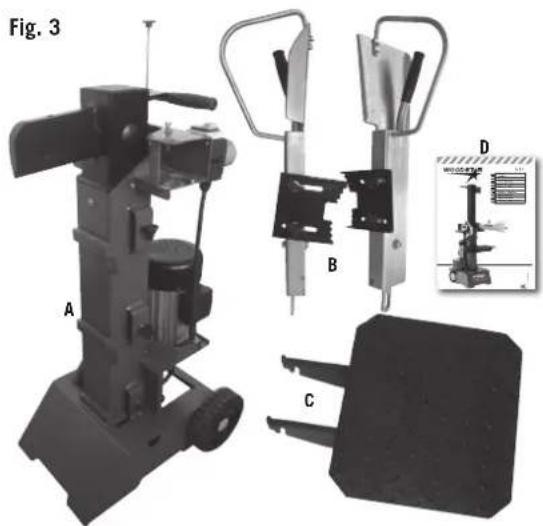

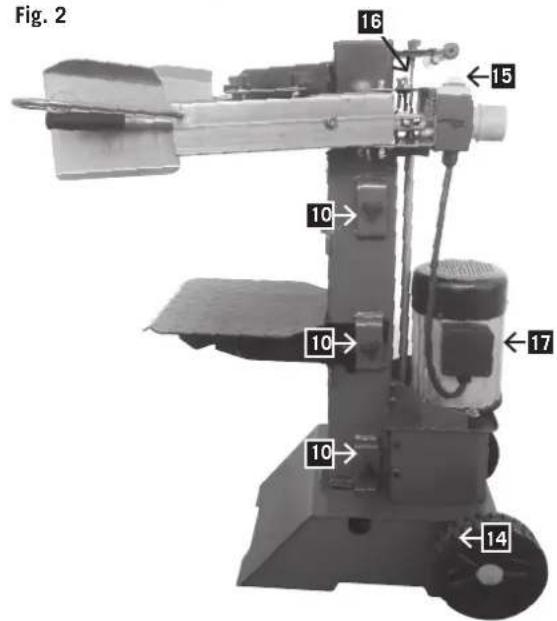

Sisteme de comandă și piese, fig. 1-3

1 Mâner 2 Cuțit de despicat 3 Coloană de despicat 4 Șurub de reglaj pentru gheara de tensionare 5 Gheară de tensionare reglabilă 6 Braț de operare 7 Apărătoare de mâner 8 Suport pentru masă (față) 9 Suport pentru masă (lateral) 10 Cârlig de blocare 11 Masă de despicat 12 Căpăcel de aerisire 13 Schelet de bază 14 Roți 15 Comutator și fișă 16 Bară de reglare a cursei 17 Motorul A Unitate de aparate premontată B Brațe de operare dreapta/stânga C Placă masă D Manual de utilizare

hs 800s
Pachetul de livrare
	Maşină hidraulică de despicat lemne
	Piese de dimensiuni reduse/pungi din pachetul de livrare
	Manual de exploatare
Date tehnice
Cote L/I/H 850/750/1470
Înălțimea mesel mm 270/520/770
Înălțime de lucru mm 92
Lunglmea bucătil de lemn cm	56/81/103
Capacitate max. t* 8
Cursa cilindrului cm 48,5
Viteza de avans cm/s 5,7
Viteza de retur cm/s 19,0
Cantitate de ulei I 5,0
Masa kg	100,0
Sistemul de acționare
Motor V/Hz	400/50
Puterea consumată P1 W	3300
Puterea debitată P2 W	2400
Regim de funcționare	S6 40%
Turația motorului rot/min	2800
Protectția motorului Da
Schimbător de faze	Da

Ne rezervăm dreptul asupra modificărilor tehnice!

* Forța de despicare maximă care poate fi atinsă este dependentă de rezistența materialului de despicat și poate prezenta diferențe din cauza mărimilor de influență variabile în instalația hidraulică.

Valorile caracteristice de zgomot

Nivelul puterii acustice în dB

LWA = 88 dB(A)

Nivelul presiunii acustice în dB

LPA = 79 dB(A)

Pentru valorile de emisie menționate este valabil un factor de nesiguranță la măsurare K = 4 dB.

Simbolurile / instrucțiunile de avertizare

	Vă rugăm să citiți manualul înainte de a porni-up
	Purtați încăltăminte de siguranță
	Purtați mănuși de lucru
	Folosiți protectie a auzului și ochelari de protecție
	Purta o casca de protectie
	Personal autorizat numai
	Interzis fumatul în zona de lucru
	Nu vărsați ulei hidraulic pe podea
	Păstrați spațiul de lucru curat! Untidiness poate provoca accidente!
	În cazul în care se folosește o macara, a pus runda centura de ridicare a carcasei. Nu ridicați niciodată splitter lemn de foc de mâner,
	Dispune în mod corect de ulei uzale (punct de colectare a deșeurilor de ulei pe site-ul). Nu aruncati uleiurilor uzate în sol sau se amestecă cu deșeurile.
	Nu scoateți sau modificati protectie și dispozitivele de siguranță.
	Numai operatorul este permis în zona de lucru a mașinii. Păstrați alte persoane si animale (distanța minimă de 5 m), la o distantă.
	Nu scoateți trunchiuri blocate cu măinile.
	Atenție! Opriți motorul înainte de reparare, întreținere și curătenie. Scoateți ștecherul din priză.
	Pericol de vânătăi și de vătămare din cauza marginilor tăioase, nu atingeți zonele de pericol atunci când toporul este în mișcare.
	Înaltă tensiune, pericol pentru viață!
	Mașina trebuie să fie operat de o singură persoană!
	Slăbiți şurubul de aerisire două revoluții, înainte de începerea lucrului. Închide înainte de transport.
	Atenție! Bile ale mașinilor!
	Nu transportați aparatul în poziție orizontală!

Înainte de a utiliza controlul cu două mâini, citiți cu atenție instrucțiunile de utilizare! Instrucțiuni suplimentare fără simboluri:

- Nu scoateți carcasa

În cuprinsul acestor instrucțiuni de operare, am marcat cu litera „^△” zonele care au legătură cu securitatea dumneavoastră.

⚠️ Indicațiile generale de siguranță

1. Înainte de utilizarea mașinii trebuie să citiți integral manualul de utilizare și întreținere.
2. Trebuie să purtați întotdeauna încălțăminte de protecție, pentru a garanta protecția împotriva strivirii picioarelor la căderea buștenilor.
3. Trebuie să purtați mănuși de lucru, pentru a proteja mâinile împotriva șpanului și a așchiilor care pot apărea în timpul lucrului.
4. Trebuie să purtați întotdeauna ochelari sau mască de protecție, pentru a vă proteja ochii împotriva șpanului și a așchiilor care pot apărea în timpul lucrului.
5. Este interzisă îndepărtarea dispozitivelor de protecție sau de siguranță sau modificarea acestora.
6. Cu excepția operatorului, este interzisă staționarea în zona de lucru a mașinii. Nicio altă persoană și niciun animal nu are voie să fie prezenți pe o rază de 5 metri în jurul mașinii.
7. Evacuarea uleiului uzat în mediul înconjurător este interzisă. Uleiul trebuie evacuat în conformitate cu prevederile legale ale țării în care este utilizată mașina.
8. Pericol de tăiere sau de strivire a mâinilor: nu atingeți niciodată zonele periculoase în timp ce pânza se află în mișcare.
9. Avertisment: fiți atenți întotdeauna la mișcările împingătorului de bușteni.
10. Avertisment: nu îndepărtați niciodată cu mâna un buștean prins în pânză.
11. Avertisment: înainte de a efectua lucrările de întreținere descrise în acest manual, scoateți ștecherul din priză.
12. Avertisment: tensiunea conform indicațiilor de pe plăcuța de identificare.

INDICAȚII DE SIGURANȚĂ GENERALE ATENȚIE!

Citiți toate instrucțiunile. Erori în respectarea indicațiilor prezentate mai jos pot duce la șoc electric, la arsuri sau/și vătămări grave. Termenul folosit mai departe „sculă electrică“ se referă la sculele electrice alimentate la rețea (cu cablu de rețea) și la sculele electrice alimentate cu acumulator (fără cablu de rețea).

PASTRAȚI BINE ACESTE INSTRUCȚIUNI!

1. LOCUL DE MUNCĂ

• Păstrați curățenia și ordinea la locul de muncă. Dezordinea și lucrul în locurile slab luminate pot duce la accidente.
• Nu lucrați cu acest aparat în mediile expuse pericolelor de explozie în care se găsesc lichide, gaze sau prafuri inflamabile.
• Sculele electrice produc scântei care pot aprinde praful sau vaporii.
• Țineți la distanță copiii sau alte persoane pe durata folosirii acestei scule electrice.
• În cazul în care atenția este distrasă, puteți pierde controlul asupra aparatului.

2. SIGURANȚA ELECTRICĂ

• Ștecherul de racord al aparatului trebuie să se potrivească la priză. Ștecherul nu are voie să
• fie în nici un fel modificat. Nu folosiți ștechere adaptoare împreună cu aparatele cu împământare de protecție.
• Ștecherele nemodificate și prizele potrivite reduc riscul șocurilor electrice.
• Evitați contactul corporal cu suprafețele împământate, cum ar fi conducte, calorifere, aragaze și frigidere.
• Riscul de a primi un șoc electric este mai ridicat atunci când corpul dumneavoastră este împământat.
• Feriți aparatul de ploaie sau umiditate.
• Pătrunderea apei în aparatul electric mărește riscul unui șoc electric.
• Nu folosiți cablul în alte scopuri, de exemplu pentru a trage aparatul, a-l agăța sau pentru a scoate ștecherul din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau părți de aparat aflate în mișcare.
• Cablurile deteriorate sau înfășurate măresc riscul unui șoc electric.
• Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare care
• sunt admise și pentru exterior.
• Folosirea unui cablu prelungitor care este admis pentru exterior reduce riscul unui șoc electric.
• Racordați scula electrică la rețeaua de curent (230 V~, 50 Hz) printr-o priză cu contact de
• protecție asigurată cu maximal 16 A. Vă recomandăm montarea unui dispozitiv de protecție împotriva curentului vagabond cu un curent de declanșare nominal mai mic de 30 mA. Consultați-vă cu instalatorul dumneavoastră electric.

3. SIGURANȚA PERSOANELOR

• Fiți atenți, țineți cont de ceea ce faceți și fiți cuminți atunci când lucrați cu sculele
• electrice. Nu folosiți aparatul atunci când sunteți obosiți sau când sunteți sub influența
• drogurilor, alcoolului sau medicamentelor.
• Un moment de neatenție la folosirea aparatului electric poate duce la vătămări grave.
• Purtați echipament de protecție propriu și întotdeauna ochelari de protecție.
• Purtarea echipamentului de protecție propriu, cum ar fi masca de praf, încălțăminte de siguranță nealunecoasă, casca de protecție sau protecția

auzului, în funcție de felul și utilizarea sculei electrice, reduce riscul vătămărilor corporale.

- Purtați o protecție a auzului.

- Acțiunea zgomotului poate duce la diminuarea auzului.

- Purtați o mască de protecție contra prafului.

- La prelucrarea lemnului și a altor materiale poate rezulta praf periculos pentru sănătate. Nu se vor prelucra materiale cu conținut de azbest!

- Purtați ochelari de protecție.

- Scânteile rezultate pe timpul lucrului sau talpa, așchiile și praful care iese din aparat pot duce la diminuarea vederii.

- Evitați pornirea neintenționată. Asigurați-vă că întrerupătorul este pe poziția „ÎNCHIS” înainte de introducerea ștecherului în priză.

- Atunci când atingeți cu degetul întrerupătorul aparatului în timp ce-l transportați sau când

Introduceți aparatul pornit în priză pot surveni accidente.

Îndepărtați uneltele de reglare sau cheile pentru șuruburi înainte de pornirea aparatului.

Uneltele sau cheile care se găsesc într-o piesă de aparat aflat în mișcare pot provoca vătămări corporale.

Nu exagerați. Asigurați-vă o poziție sigură și păstrați permanent echilibrul.

În acest mod puteți controla mai bine aparatul în situații imprevizibile.

Purtați îmbrăcăminte corespunzătoare. Nu purtați îmbrăcăminte largă sau bijuterii. Nu vă

apropiați cu părul, îmbrăcămintea sau mâinile de părțile aflate în mișcare.

Îmbrăcămintea lejeră, bijuteriile sau părul lung pot fi prinse de către părțile în mișcare.

Atunci când pot fi montate dispozitive de aspirație a prafului sau dispozitive de colectare a prafului, asigurați-vă că acestea sunt racordate și folosite corect.

Pericolele provocate de praf pot fi reduse prin folosirea acestor dispozitive.

4. MANEVRAREA CU GRIJĂ ȘI UTILIZAREA SCULELOR ELECTRICE

Nu suprasolicitați scula electrică. Folosiți pentru lucrul dumneavoastră scula electrică prevăzută în acest sens.

Cu o sculă electrică corespunzătoare lucrați mai bine și mai sigur în intervalul de putere indicat.

Nu folosiți scule electrice ale căror întrerupătoare sunt defecte.

O sculă electrică care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.

- Înainte de efectuarea reglajelor la aparat, schimbarea pieselor auxiliare sau depozitarea aparatului, scoateți ștecherul din priză.

- Această măsură de precauție împiedică pornirea neintenționată a aparatului.

- Păstrați sculele electrice nefolosite în afara razei de accesibilitate a copiilor. Aparatul nu are voie să fie folosit de persoane care nu-l cunosc sau care n-au citit aceste instrucțiuni.

- Sculele electrice sunt periculoase atunci când sunt folosite de către persoane neexperimentate.

- Îngrijiți cu atenție aparatul. Controlați dacă piesele în mișcare funcționează ireproșabil și nu sunt blocate, dacă piesele nu sunt rupte sau în așa fel deteriorate încât să influențeze

- funcționalitatea aparatului. Înainte de folosirea aparatului, reparați piesele defecte.

- Multe accidente se petrec datorită sculelor electrice prost întreținute.

- Folosiți scule electrice, scule electrice detașabile și altele conform acestor instrucțiuni și așa cum este prevăzut pentru acest tip special de aparat. Țineți cont de condițiile de lucru și de activitatea pe care o desfășurați.

- Utilizarea sculelor electrice în alte scopuri decât cele prevăzute poate duce la situații periculoase.

- Atunci când cablul de legătură al sculei electrice este deteriorat, acesta trebuie înlocuit

- cu un cablu de legătură special prelucrat care poate fi procurat prin intermediul secției service pentru clienți.

5. Service

- Aparatul se va repara numai de către personal de specialitate calificat și numai cu piese de schimb originale.

- În acest fel este garantată menținerea siguranței aparatului.

INDICAȚII SPECIALE DE SIGURANȚĂ PENTRU DISPOZITIVUL DE DESPICAT LEMN

Atentie!

Piese aflate în mișcare. Nu introduceți mâna în zona de despicare. AVERTISMENT:

Utilizarea acestui aparat de mare putere poate genera pericole speciale. Aveți grijă în special să vă asigurați pe Dumneavoastră și persoanele din zona mașinii. Măsurile de bază de siguranță trebuie urmate întotdeauna pentru a reduce riscul rănirilor și pericolele. CITIȚI MANUALUL DE UTILIZARE ÎNAINTE DE PUNEREA ÎN FUNCȚIUNE.

- Mașina poate fi operată numai de către un singur operator.

- Nu încercați niciodată să despicați bușteni mai mari decât capacitatea recomandată a mașinii. Buștenii nu au voie să conțină cuie sau sâmburi care pot sări sau care pot deteriora mașina. Buștenii trebuie să fie secționați la capete și toate ramurile trebuie îndepărtate de pe buștean. Lemnul se va despica întotdeauna în lungul fibrei. Nu introduceți lemnul transversal pentru a-l despica, pentru că astfel riscați să deteriorați dispozitivul de despicat.

- Operatorul trebuie să opereze comanda mașinii cu ambele mâini, fără a utiliza alt dispozitiv pentru a înlocui comanda.

- Mașina poate fi operată numai de către adulți, care au citit în prealabil manualul de operare. Nimeni nu

are voie să utilizeze mașina dacă nu a citit manualul de utilizare.

• Nu despicați niciodată doi bușteni simultan, deoarece lemnul poate fi aruncat, ceea ce este periculos.
• Nu repoziționați și nu înlocuiți lemnul în timpul funcționării, acest lucru este foarte periculos.
• În timpul funcționării mașinii persoanele și animalele trebuie să mențină o distanță minimă de 5 metri în jurul dispozitivului de despicat lemn.
• Nu modificați niciodată sistemele de protecție ale dispozitivului de despicat lemn și nu lucrați niciodată fără aceste sisteme.
• Nu forțați niciodată dispozitivul de despicat lemn cu presiunea cilindrului mai mult de 5 secunde
• pentru a despica lemn foarte dur. Uleiul supraîncălzit aflat sub presiune poate deteriora mașina. Opriți mașina și după ce rotiți bușteanul cu 90° încercați din nou să-l despicați. Dacă lemnul tot nu poate fi despicat, aceasta înseamnă că duritatea lemnului este mai mare decât puterea mașinii și trebuie renunțat, pentru a nu deteriora dispozitivul pentru despicat lemn. 10. Nu lăsați niciodată nesupravegheată o mașină în stare de funcționare. Opriți mașina și scoateți ștecherul din priză atunci când nu lucrați cu aceasta.
• Nu operați mașina în apropierea conductelor de gaze naturale, benzină sau alte materiale inflamabile.
• Nu deschideți niciodată tabloul electric sau capota motorului. Dacă este nevoie, contactați un electrician calificat.
• Asigurați-vă că mașina și cablul nu vin niciodată în contact cu apa. Cablul de alimentare cu
• energie electrică trebuie manipulat cu grijă, iar cablul de rețea nu trebuie tras cu forța pentru a fi
• scos din priză. Țineți cablurile la distanță de căldura excesivă, ulei și obiecte tăioase.
• Respectați temperaturile admise pentru funcționare. Temperaturile prea ridicate sau prea joase pot duce la deranjamente de funcționare.
• Utilizatorii începători trebuie instruiți practic de către un operator experimentat în ceea ce privește utilizarea dispozitivului de despicat lemn și pot lucra la început numai sub supravegherea acestuia.
• Verificați înainte de începerea lucrului dacă toate funcțiile aparatului sunt corecte, dacă toate sistemele tehnice de siguranță funcționează corect (comutatorul de siguranță pentru 2 mâini, comutatorul de oprire de urgență), dacă aparatul poate fi deconectat corect, dacă aparatul este setat corect (suport buștean, table de susținere buștean, înălțimea penei de despicat).
• Mențineți mereu zona de lucru liberă de orice obstacole (de ex. bucăți de lemn).

AVERTISMENTE SPECIALE LA OPERAREA DISPOZITIVULUI DE DESPICAT LEMN

La operarea acestui aparat de forță pot interveni pericole speciale. Aveți grijă în special să vă asigurați pe Dumneavoastră și persoanele din zona mașinii.

Sistemul hidraulic

Nu operați niciodată acest aparat dacă există un pericol cauzat de uleiul hidraulic. Înainte de utilizarea dispozitivului de despicat, verificați prezența scurgerilor în sistemul hidraulic. Asigurați-vă că aparatul și zona de lucru sunt curate și fără pete de ulei. Lichidul hidraulic poate implica pericole deoarece riscați să alunecați și să cădeți, să vă alunece mâinile în timpul operării, precum și riscul de incendiu.

Siguranța electrică

Nu operați niciodată acest aparat atunci când există un pericol de natură electrică. Nu operați niciodată un aparat electric în condiții de umiditate. Nu operați niciodată acest aparat cu un cablu de alimentare sau un cablu prelungitor inadecvate. Nu operați niciodată acest aparat dacă nu aveți o legătură de împământare disponibilă în funcție de puterea mașinii, protejată de o siguranță.

Pericole mecanice

Așchiile de lemn cauzează pericole mecanice majore. Nu operați niciodată acest aparat dacă nu purtați mănuși de protecție, încălțăminte cu bot de oțel și ochelari de protecție. Atenție la așchii, evitați înțepăturile și eventuala gripare a aparatului. Nu încercați niciodată să despicați bușteni mai mari sau mai mici, care nu sunt așezați corect în aparat. Nu încercați să despicați bușteni care conțin cuie, sârme sau alte obiecte. Păstrați curățenia la locul de muncă, lemnul despicat adunat și așchiile pot genera un mediu de lucru periculos. Nu continuați să lucrați într-un mediu de lucru supraaglomerat, în care puteți să lunecați, să vă împiedicați sau să cădeți. Mențineți curiosii la distanță de aparat și nu lăsați niciodată persoanele neautorizate să opereze aparatul.

⚠ Utilizarea conformă cu destinația

Mașina corespunde directivei CE valabile privind echipamentele tehnice.

• Mașina hidraulică de despicat lemne este utilizabilă numai pentru regimul vertical, lemnele trebuie să fie despicate numai vertical pe direcția fibrei. Dimensiunile lemnelor de despicat: Lungimea bucății de lemn 56 cm/81 cm/103 cm, Ø min. 12 cm, max. 32 cm.
• Nu despicați niciodată lemnul pe orizontală sau pe altă direcție decât cea a fibrelor.
• Prescripțiile de securitate, de lucru și de întreținere curentă emise de producător, precum și dimensiunile indicate în Date tehnice trebuie să fie respectate.
• Prescripțiile respective de prevenire a accidentelor și alte regulile tehnice de securitate generale consacrate trebuie să fie luate în considerare.
• Folosirea, întreținerea curentă sau repararea mașinii este permisă numai persoanelor care sunt familiarizate cu aceste activități și care sunt instruite asupra pericolelor posibile. Modificările abuzive ale mașinii exclud orice răspundere a

producătorului pentru prejudiciile rezultate din situațiile respective.

• Folosirea mașinii este permisă numai cu accesoriile originale și sculele originale ale producătorului.
• Orice gen de utilizare care depășește acest cadru este considerat neconform cu destinația. Pentru prejudicii rezultate din aceste situații, producătorul nu își asumă răspunderea; riscul este suportat exclusiv de utilizator.

⚠ Riscuri reziduale

Mașina este construită după standarde tehnice de actualitate și reguli tehnice de securitate recunoscute. Cu toate acestea, în timpul lucrului pot apărea riscuri reziduale.

• Pericol de vătămare pentru degete și mâini la scula de despicare în caz de ghidare sau așezare improprie a lemnului.
• Vătămări în caz de aruncare a pieselor în caz de susținere sau ghidare improprie.
• Pericol provocat de curentul electric în caz de utilizare a unor conductori electrici neconformi cu prescripțiile.
• Totodată, există riscuri reziduale care nu sunt evidente, chiar dacă se întreprind toate măsurile preventive.
• Riscurile reziduale pot fi minimizate dacă indicațiile de securitate și prevederile de utilizare conformă cu destinația, precum și instrucțiunile de operare sunt respectate în totalitate.

Transportul

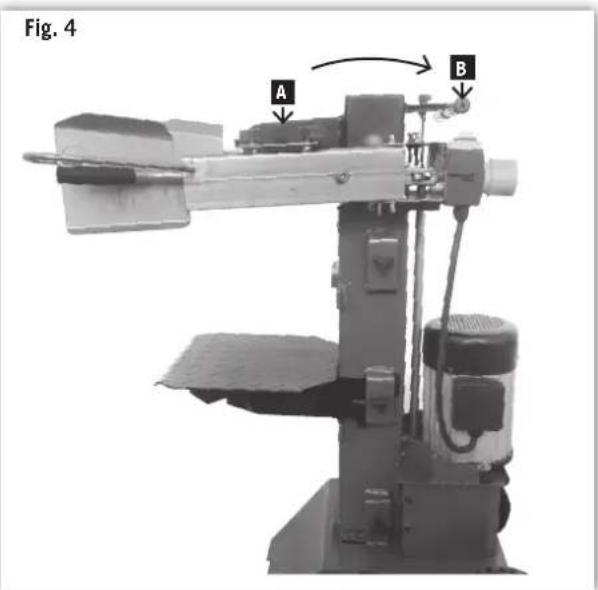

Transportul cu mâna, fig. 4

Pentru a transporta mașina de despicat lemne, cuțitul de despicat A trebuie să fie deplasat complet în jos. Basculați ușor despicătorul cu mânerul B de la coloana de despicat, până când mașina se înclină pe roți și poate fi mișcată în continuare în acest fel.

Transportul cu macaraua:

Nu ridicați niciodată de cuțitul de despicat!

Condiții de depozitare:

La depozitare respectați următoarele condiții:

• Locul de depozitare trebuie să fie uscat și acoperit • Umiditatea max. 80 % • Domeniul de temperaturi -20 °C până la +60 °C

Mașina trebuie să funcționeze în următoarele condiții de mediu:

	Minim Maxim Recomandat
Temperatura 5 ° C ° 40 ° C °	16 ° C °
Umiditatea		95 % 70 %

Instalarea

Pregătiți locul de lucru în care mașina urmează să fie amplasată. Creați loc suficient, pentru a permite un lucru în siguranță și fără defecțiuni.

Mașina este concepută pentru funcționare pe suprafețe plane și trebuie să fie instalată pe o suprafață plană, rigidă și care prezintă stabilitate.

Din motive tehnice specifice pentru ambalare, mașina dumneavoastră de despicat lemne Woodster nu este montată complet.

Montarea brațelor de operare, fig. 5

• Extrageti fișa cu arc A și înlăturați bolțul de susținere B.
• Lubrifiați cu unsoare eclisele din tablă sus și jos.
• Montați brațele de operare și introduceți țeava în degajarea din racordul transversal C.
• Montați bolțul de susținere B înainte de racordul transversal C.
• Asigurați din nou bolțul de susținere B pe partea inferioară cu fișa cu arc A.

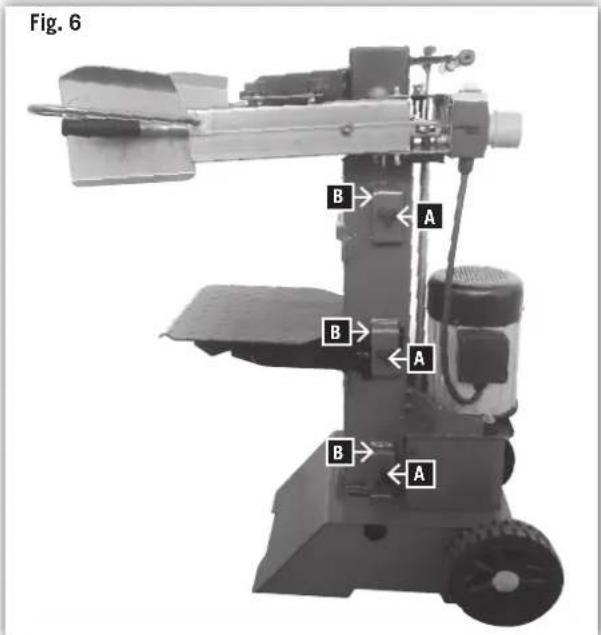

Montarea plăcii mesei, fig. 6

Placa mesei poate fi montată în funcție de lungimea lemnului de despicat în 3 înălțimi de 56 cm, 81 cm și 103 cm. În fiecare poziție de montare sunt aplicate șuruburi cu mâner-stea A.

Introduceți placa mesei în suporturile dorite B. Strângeți șuruburile cu mâner-stea A pentru a bloca placa mesei.

Montarea rotoarelor, fig. 6.1

Montați pe ambele părți un rotor cu șaibă și asigurați ambele roți cu un splint.

Indicații de lucru

Limitarea cursei în cazul lemnului scurt, fig. 7

Poziția inferioară a cuțitului de despicat la aprox. 10 cm deasupra mesei de despicat

• Deplasați cuțitul de despicat în poziția dorită.
• Eliberați un braț de operare.
• Deconectați motorul.
• Eliberați al doilea braț de operare.
• Desfaceți șuruburile de imobilizare.
• Duceți bara de reglare a cursei în sus, până când ea este oprită de arc.
• Strângeți din nou șurubul de imobilizare.
• Conectați motorul.
• Verificați poziția superioară.

Reglarea înălțimii mesei, fig. 8.

Poziție superioară a mesei pentru trunchiuri până la 56 cm,

Poziție centrală a mesei pentru trunchiuri până la 81 cm,

Poziție inferioară a mesei pentru trunchiuri până la 103 cm.

Indicație: În cazul utilizării crucii de despicat, distanța se diminuează cu aprox. 2 cm.

• Desfaceți șuruburile cu mâner-stea 10.
• Trageți afară masa.
• Introduceți masa într-o poziție aproape de lungimea trunchiului.
• Asigurați masa cu cârligul de blocare.

Verificarea funcționării

Înainte de fiecare utilizare, trebuie să se efectueze o verificare a funcționării.

Acțiune: Rezultat:

Apăsați în jos cele două mânere. Cuțitul de despicat se duce în jos - până la aprox. 10 cm deasupra mesei.

Eliberați câte un mâner Cuțitul de despicat rămâne în poziția aleasă.

Eliberați cele două mânere Cuțitul de despicat se deplasează înapoi în poziția superioară.

Înainte de fiecare utilizare trebuie să se efectueze o verificare a nivelului de ulei, a se vedea capitolul „Întreținerea curentă“!

Despicarea

• Fixați lemnul pe masă cu cele două mânere, apăsați mânerele în jos, imediat ce cuțitul de despicat pătrunde în lemn împingeți mânerele spre exterior apăsând concomitent în jos. Astfel este împiedicată exercitarea de presiune pe suporturile de susținere din tablă.
• Despicați numai lemne retezate drept.
• Despicați lemnul vertical.
• Nu despicați niciodată pe orizontală sau transversal.
• La despicarea de lemne purtați mănuși adecvate.

Modalitatea rațională de lucru

• Poziția superioară la aprox. 5 cm deasupra lemnului
• Poziția inferioară la aprox. 10 cm deasupra mesei

Punerea în funcțiune

Încredințați-vă că mașina este montată complet și în conformitate cu prescripțiile. Verificați înainte de fiecare folosire:

• dacă există puncte defecte pe conductorii de legătură (fisuri, tăieturi și similare),
• dacă mașina prezintă eventuale deteriorări,
• dacă toate șuruburile sunt strânse ferm,

Fig. 9

• dacă echipamentul hidraulic prezintă puncte de pierderi și
• nivelul uleiului

Aerisirea, fig. 9

Aerisiți instalația hidraulică înainte de a pune în funcțiune despicătorul.

• Desfaceți clapeta de aerisire A câteva rotații, astfel încât aerul să poată scăpa din rezervorul de ulei.
• Lăsați deschis capacul tip capsulă pe parcursul funcționării.
• Înainte de a mișca despicătorul, închideți din nou capacul tip capsulă, deoarece, în caz contrar, uleiul se poate revărsa.

Dacă instalația hidraulică nu este dezaerată, aerul în-globat deteriorează garniturile și, implicit, despicătorul!

Pornirea/oprirea, fig. 10

Apăsați butonul verde pentru conectare.

Apăsați butonul roșu pentru deconectare.

Indicație: Verificați înainte de fiecare folosire funcționarea unității de conectare-deconectare prin conectare și deconectare din nou.

Siguranța de repornire în caz de întrerupere a curentului electric (declanșator de tensiune zero)

În cazul unei întreruperi de curent, al scoaterii involuntare a fișei sau al unei siguranțe defecte, aparatul se deconectează automat. Pentru reconectare apăsați din nou butonul verde de la unitatea de comutare.

Finalul lucrului

• Deplasați cuțitul de despicat în poziția inferioară.
• Eliberați un braț de operare.
• Deconectați aparatul și scoateți fișa de rețea.
• Închideți șurubul de aerisire.
• Respectați indicațiile generale de întreținere curentă.

⚠️ Branșamentul electric

Verificați regulat conductorii de legătură electrici dacă prezintă deteriorări. Aveți în vedere ca, la verificare, conductorul de legătură să nu stea suspendat de rețeaua electrică.

Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Utilizați numai conductori de legătură cu identificatorul H 07 RN.

Este prescris ca notația tipului să fie imprimată pe conductorul de legătură.

Conductori de legătură electrici deteriorați

La conductorii de legătură electrici apar în mod frecvent deteriorări ale izolației.

Cauzele sunt:

• Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uși.
• Puncte de frângere, din cauza fixării sau ghidării improprii a conductorilor de legătură.
• Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.
• Deteriorări ale izolației cauzate de smulgerea din priza de perete.
• Fisuri cauzate de învechirea izolației.

Utilizarea conductorilor de legătură electrici care prezintă asemenea deteriorări nu este permisă, ei prezentând pericol de moarte din cauza deteriorării izolației!

Racordul la rețea este asigurat cu maxim 16 A.

Motorul trifazic 400 V/ 50 Hz

Tensiunea rețelei 400 Volți / 50 Hz.

Racordul la rețea și conductorul prelungitor trebuie să aibă 5 fire

= 3 P + N + SL. - (3 / N / PE).

Conductorii prelungitori trebuie să aibă o secțiune minimă de 1,5 mm².

Racordul la rețea este asigurat cu maxim 16 A

În cazul racordării la rețea sau al schimbării amplasamentului, trebuie să fie verificat sensul de rotație. După caz, polaritatea trebuie să fie schimbată.

Rotiți dispozitivul de inversare a polarității în fișa aparatului.

Întreținerea curentă și reparația

Lucrările de reechipare, de reglaj și de curățare se execută numai cu motorul deconectat.

Scoateți fișa de rețea.

Meseriașii cu experiență pot executa prin mijloace proprii reparații mici la mașină.

Lucrările de reparație și de întreținere curentă la instalația electrică se vor executa numai de către personal specializat în electrotehnică.

Toate dispozitivele de protecție și de siguranță trebuie să fie montate imediat din nou după încheierea lucrărilor de reparație și de întreținere curentă.

Vă recomandăm:

• Curățați temeinic mașina după fiecare activitate de lucru!
• Cuțitul de despicat

Cuțitul de despicat este o piesă de uzură care, dacă este necesar, trebuie să fie reascuțită sau înlocuită cu alta nouă.

- Dispozitivul de protecție pentru două mâini

Dispozitivul combinat de susținere și de comandă trebuie să-și păstreze funcționarea mecanică ușoară. Lubrifiați ocazional cu câteva picături de ulei.

- Piesele mobile

• Mențineți în stare curată ghidajele cuțitului de despicat. (murdărie, așchii de lemn, coji etc.)
• Lubrifiați sinele de glisare cu ulei de pulverizare sau unsoare
• Verificați nivelul uleiului la echipamentul hidraulic.

Verificați etanșeitatea și uzura la racordurile și îmbinările filetate hidraulice. Eventual corectați strângerea îmbinărilor filetate.

■ VERIFICAREA NIVELULUI ULEIULUI

Instalația hidraulică este un sistem închis cu rezervor de ulei, pompă de ulei și supapă de comandă. Verificați regulat nivelul uleiului de lubrifiere înainte de fiecare punere în funcțiune. Un nivel prea scăzut al uleiului poate deteriora pompa de ulei.

Indicație: Nivelul uleiului trebuie să fie controlat când cuțitul de despicat este retractat. Joja de ulei se află pe coloana de despicat în șurubul de umplere A (fig. 11) și este prevăzută cu 2 crestături. Dacă nivelul uleiului se află la crestătura de jos, acesta corespunde nivelului minim al uleiului. În acest caz, trebuie să aibă loc imediat o completare cu ulei. Crestătura de sus indică nivelul maxim al uleiului.

Coloana de despicat trebuie să fie retractată înainte de verificare, mașina trebuie să fie poziționată plan.

Când schimba uleiul?

Primul schimb al uleiului după 50 ore de funcționare, apoi la fiecare 500 ore de funcționare.

Schimbarea

• Retractați complet coloana de despicat.
• Înlăturați învelișul (a se vedea fig. 11)
• Așezați un recipient cu o capacitate de minim 6 l sub despicător.
• Desfaceți căpăcelul de aerisire A.
• Desfaceți clema de furtun B de la furtunul de ulei pentru a scurge uleiul.
• Racordați din nou furtunul de ulei.
• Umpleți 6 l de ulei hidraulic nou cu ajutorul unei pâlnii curate.
• Înșurubați la loc căpăcelul de aerisire.
• Fixați învelișul.

Depuneți uleiul vechi conform prescripțiilor la centrul local de colectare pentru ulei vechi. Este interzisă golirea uleiului vechi pe sol sau amestecarea sa cu deșeuri.

Vă recomandăm următoarele uleiuri hidraulice:

Aral Vitam gf 22

BP Energol HLP-HM 22

Mobil DTE 11

Shell Tellus 22

sau de calitate echivalentă.

Nu utilizați alte sortimente de ulei! Folosirea altor uleiuri influențează funcționarea cilindrului hidraulic.

■ BARA LONGITUDINALĂ A DESPICĂTORULUI

Bara longitudinală a despicătorului se va gresa puțin înainte de punerea în funcțiune. Acest proces trebuie să fie repetat la fiecare 5 ore de funcționare. Aplicați puțină unsoare sau ulei de pulverizare. Bara longitudinală nu trebuie să funcționeze uscat.

Instalația hidraulică este un sistem închis cu rezervor de ulei, pompă de ulei și supapă de comandă.

Sistemul completat din fabricație nu trebuie să fie modi-

ficat sau manipulat.

Controlați regulat nivelul uleiului.

Un nivel prea scăzut al uleiului deteriorează pompa de ulei.

Verificați regulat etanșeitatea racordurilor hidraulice și a îmbinărilor filetate – eventual corectați strângerea.

Înainte de începerea măsurilor de întreținere curentă sau de control trebuie ca zona de lucru să fie curățată și o sculă adecvată să fie ținută la dispoziție în stare bună. Intervalele de timp indicate aici se referă la condiții de folosire normale; dacă mașina este expusă așadar unei sarcini de solicitare ridicate, acești timpi se diminuează în mod corespunzător.

Învelișurile mașinii, diafragmele și pârghiile de comandă trebuie curățate cu o cârpă moale, uscată sau umezită cu puțin detergent neutru; nu folosiți diluanți cum este alcoolul sau benzina, deoarece acestea pot ataca suprafețele.

Păstrați uleiurile și unsorile de lubrifiere în afara zonelor accesibile personalului neautorizat; citiți cu atenție și complet și urmați instrucțiunile de pe recipiente; evitați contactul direct cu pielea și spălați bine după folosire.

Norme de prevenire a accidentelor

Operarea cu mașina este permisă numai personalului de specialitate care este bine familiarizat cu conținutul acestui manual.

Înainte de punerea în funcțiune trebuie să se verifice integritatea și funcționalitatea perfectă a dispozitivelor de siguranță.

Înainte de punerea în funcțiune, personalul trebuie să se familiarizeze

suplimentar, în conformitate cu instrucțiunile de utilizare, cu mecanismele de comandă ale mașinii.

Capacitatea indicată a mașinii nu trebuie să fie depășită. În niciun caz nu este permis ca mașina să fie utilizată în alte scopuri decât cel destinat.

Corespunzător legislației țării în care mașina este folosită, personalul trebuie să poarte îmbrăcămintea de lucru indicată aici; nu este permisă purtarea de piese vestimentare, curele, inele și lanțuri largi sau care flutură; legați părul lung în măsura posibilității.

Locul de muncă trebuie să fie întotdeauna pe cât posibil bine aranjat și curat, iar sculele, accesoriile și cheile de șuruburi trebuie să fie așezate în raza accesibilă.

În lucrările de curățare sau de întreținere curentă mașina nu trebuie în niciun caz să fie racordată la rețeaua electrică.

Este strict interzisă acționarea mașinii fără dispozitivele de siguranță sau cu mecanismele de securitate deconectate.

Este strict interzisă înlăturarea sau modificarea dispozitivelor de siguranță.

Înainte de citirea cu atenție a acestui manual, nu sunt recomandate activități de întreținere curentă sau de reglaj.

Planul prestabilit aici pentru întreținerea curentă regulată trebuie să fie respectat atât din motive de securitate, cât și pentru o exploatare performantă a mașinii. Lanțurile de siguranță trebuie să fie întotdeauna curate și lizibile și trebuie să li se acorde atenția necesară, pentru a evita accidentele; dacă plăcuțele sunt deteriorate sau au dispărut sau fac parte din categoria de piese care trebuie schimbate, ele trebuie să fie înlocuite cu plăcuțe originale noi care se solicită la producător și trebuie montate în locurile prescrise.

În caz de incendii, trebuie să se utilizeze substanțe extinctoare sub formă de pulbere. Stingerea incendiilor la instalație nu este permisă cu jet de apă, din cauza pericolului de scurtcircuit.

Dacă focul nu poate fi stins imediat, trebuie să se acorde atenție eventualelor scurgeri de lichide.

În cazul unui incendiu mai îndelungat, este posibil ca rezervorul de ulei sau conductele aflate sub presiune să explodeze: de aceea, trebuie să aveți în vedere să nu intrați în contact cu lichidele revărsate.

DEZASAMBLAREA ȘI ELIMINAREA CA DEȘEU

Mașina nu conține substanțe care afectează sănătatea sau mediul, deoarece ea a fost construită din materiale complet revalorificabile sau care se pot elimina ca deșeu pe căile normale.

Pentru eliminarea ca deșeu trebuie să vă adresați firmelor de specialitate sau unui personal de specialitate calificat care cunoaște riscurile posibile, a citit și urmează cu exactitate instrucțiunile de utilizare.

Când mașina a ieșit din uz, se procedează în felul următor, cu respectarea tuturor normelor de prevenire a accidentelor indicate:

• Întrerupeți alimentarea cu energie (electrică sau PTO),
• Înlăturați toate cablurile electrice și predați-le la centrele de colectare specializate, urmând dispozițiile în vigoare în țara respectivă.
• Goliți rezervorul de ulei, predați uleiul în recipiente etanșe la un centru de colectare, urmând dispozițiile în vigoare în țara respectivă.
• Predați toate celelalte piese ale mașinii la un centru de colectare pentru fier vechi, urmând dispozițiile în vigoare în țara respectivă.

Aveți în vedere ca fiecare piesă a mașinii să fie eliminată ca deșeu, urmând dispozițiile în vigoare în țara respectivă.

Remedierea defecțiunilor

În cazul unor defecțiuni care nu sunt menționate aici, adresați-vă serviciului de asistență pentru clienți al firmei scheppach.

Defecțiune	Cauza posibilă	Soluționarea	Nivelul de pericol
Pompa hidraulică nu pornește	Tensiunea lipsește Verificați	dacă există alimentare electrică la conductori	Pericol de electrocutare Această etapă de lucru trebuie să fie executată de un electrician de întreținere.
	Termocomutatorul motorului s-a deconectat	Conectați din nou termocomutatorul din interiorul carcasei motorului
Coloana nu se mișcă în jos N	nivel scăzut al uleiului Controlați nivelul uleiului și completați		Pericol de poluare
	Una din pârghii nu este racordată	Controlați fixarea pârghiilor P	pericol de tăiere Această etapă de lucru poate fi executată de mașinist.
	Murdărie în șine Curățați coloana
Motorul pornește, dar coloana nu se mișcă în jos	Sens de rotație greșit al motorului în curent trifazat	Verificați și schimbați sensul de rotație al motorului

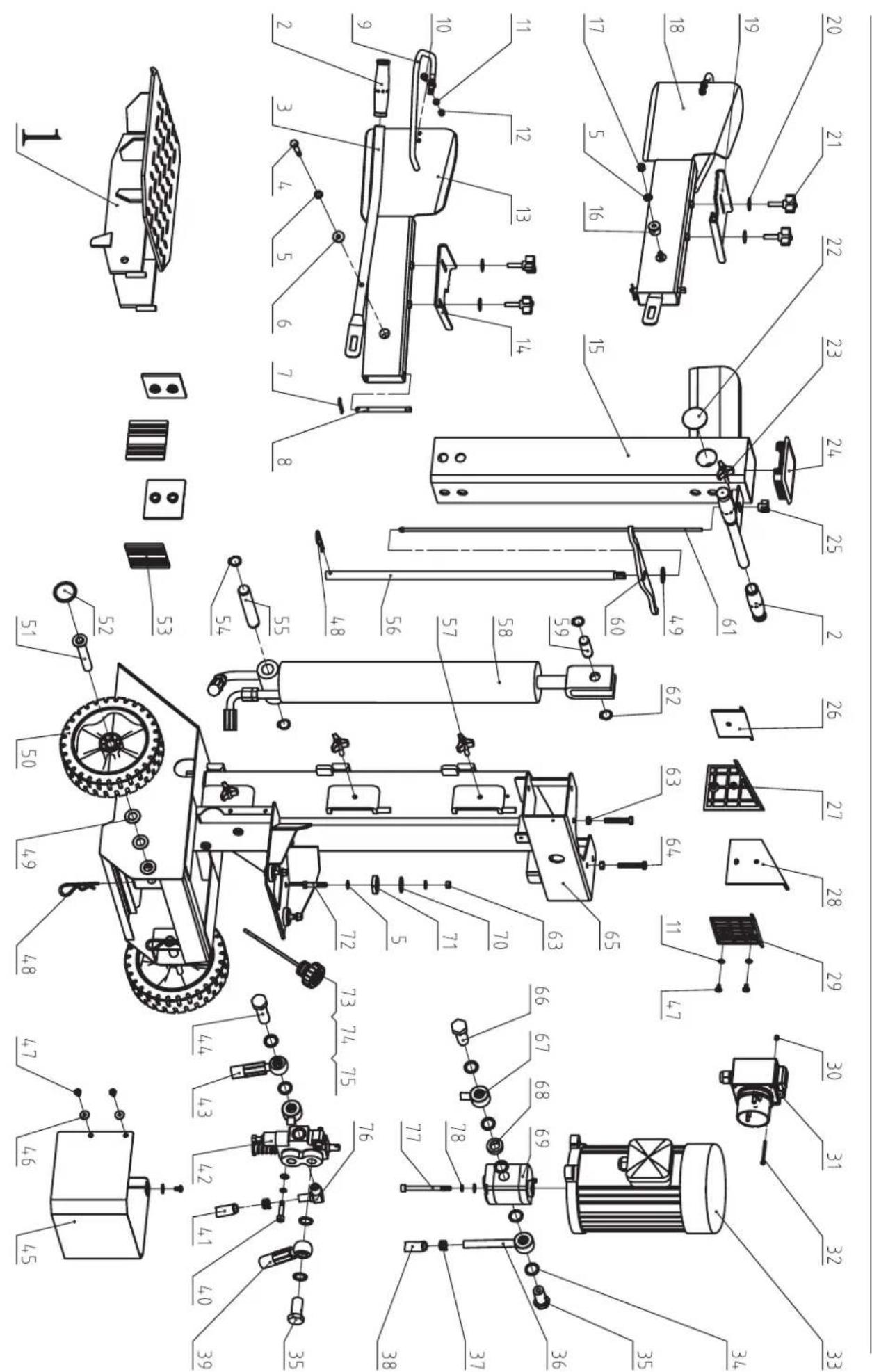

Întreținerea curentă și reparațiile

Toate măsurile de întreținere curentă trebuie să fie executate cu respectarea precisă a acestor instrucțiuni de utilizare, de către personalul de specialitate. Înainte de fiecare activitate de întreținere curentă trebuie să se întreprindă toate măsurile de precauție posibile, să se deconecteze motorul și să se întrerupă alimentarea electrică (dacă este necesar, extrageți fișa). Montați la mașină o plăcuță care explică situația ieșirii din funcțiune: „Mașina scoasă din funcțiune pentru întreținere curentă: Se interzice persoanelor neautorizate staționarea în preajma mașinii și punerea în funcțiune a acesteia.“

Defecte evidente trebuie să fie raportate în termen de 8 zile de la primirea bunurilor, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim o garanție pentru mașinile noastre cu un tratament adecvat pe durata unei garanții implicite de la data livrării, în așa fel încât vom înlocui fiecare parte care în acel moment se dovedește a fi defectuoasă din cauza materialului sau manoperei, gratuit. Pentru părțile care nu ne aparțin, vom oferi doar o astfel de garanție, așa cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător, conversia și reducerea creanțelor și alte cereri de despăgubire sunt excluse.

Producătorul oferă garanție pentru mașinile noastre cu un tratament adecvat pe durata unei garanții implicite de la data livrării, în așa fel încât vom înlocui fiecare parte care în acel moment se dovedește a fi defectuoasă din cauza materialului sau manoperei, gratuit. Pentru părțile care nu ne aparțin, vom oferi doar o astfel de garanție, așa cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător, conversia și reducerea creanțelor și alte cereri de despăgubire sunt excluse.

Garanții EE
