MANUAL DE UTILIZARE TSA6004 Teesa

Vă mulțumim pentru achiziționarea aparatului TEESA. Va rugam sa cititi cu atentie manualul inainte de a utiliza aparatul si pastrati manualul pentru consultari ulterioare. Distribuitorul nu își asuma nici o responsabilitate pentru posibilele daune cauzate de utilizarea necorespunzatoare a aparatului.

Va rugam sa citili cu atentie manualul inainte de a utiliza aparatul si pastrati-I pentru consultari ulterioare.

Producatorul nu isi asuma nici o responsabilitate pentru posibilele daune cauzate de:

• instalarea sau conectarea defectuoasă
  • functionare incorrectă
• utilizarea și manipularea necorespunzătoare

INSTRUCTIUNIA PRIVIND SIGURANTA

Pentru a folosi apartul corect si in siguranta, va rugam sa cititi aceste instructiuni de siguranta inainte de instalare si utilizare:

• Atentie: Nu atingeti cablurile expuse.
• Atentie: Nu utilizați lada frigorifica dacă bănuiți ca orice conexiune ar putea fie umeda.
• Cand utilizati lada frigorifica în vehicul asigurati-vă că circuitul folosit este prevazut cu siguranta.
• Inainte de a conecta dispozitivul la priza, asigurati-va ca tensiunea de alimentare corespunde cu tensiunea necesara aparatului, inscrisa pe eticheta produsului
• Nu puneti cablul de alimentare sau aparatul in apa sau alt lichid. Nu utilizati aparatul cand aveti mainlle ude.
• Aveți grijă să nu fie obstrucționate deschizăturile pentru ventilație din aparat
• Nu dezasamblati sau reparati singur aparatul.
• Opriți întotdeauna aparatul și deconectați-I de la rețeaua de alimentare inainte de curatare.
• Aparatul nu trebuie folosit de persoane (inclusiv copii) cu abilitati psihice, senzoriale sau mentale reduse, lipsite de experienta sau cunostinte, doar daca acestea sunt supravegheate sau primesc instructiuni cu privire la folosirea aparatului de la o persoana responsabila de siguranta acestora. Nu pastrati aparatul la indemana copiilor. Copiii trebuie supravegheati, sa nu se joace cu produsul.

NOTA

• Distanța dintre grilajul de ventilație și perete trebuie să fie de minim 20 cm. Această distanță nu trebuie modificată în nici un caz, iar orificiile de ventilație nu trebuie acoperite.
• Evitati amplasarea in locuri cu umiditate ridicata.
• Evitati formarea stratului de gheata. Nu scufundați niciodată unitatea în apă sau oricealtlichid.
• Amplasați aparatul departe de sursele de aer cald. Eficiența răcirii este redusă dacă aparatul este amplasat lângă surse de că ldură cum ar fi plita sau aragaz sau dacă este expus la lumina directă a soarelui.

• Asezati dispozitivul pe o suprafață uscată, plata și stabilă.

• Inainte de utilizare curățați interiorul aparatului cu o cârpă ușor umezită după care ștergeți cu o cârpă uscată.

• Lâsați preparatele calde să se răcească până la temperatura camerei, înainte de a le introduce în aparat.
• Dispozitivul are o memorie de configurare, setările sunt reținute chiar și după oprire.
• în timpul transportului, panta trebuie să fie mai mica de 45°. Manipulați dispozitivul cu grijă.
• Aparatul trebuie să râmână staționar mai mult de 24 de ore înainte de utilizare.

INDICATII PRIVIND ECONOMISIREA ENERGIEI

• Pastrati lada frigorifica intr-un loc bine ventilat și să păstriti-l la distanță de sursa căldură sau lumină solară directă;
• Lăsați preparatele calde să se răcească până la temperatura camerei, înainte de a le introduce în aparat.
• Evitați deschiderea prelungită și inutilă a capacului.
• Când s-a format un strat de gheata, dezghețați aparatul.
• Setati temperatura optima.

ALIMENTARE: modulul de control electronic controlează motorul compresorului și are o funcție de protecție în trei etape. În cazul în care tensiunea de intrare scade sub nivelul minim, compresorul se va opri; atunci când tensiunea ajunge înapoi până la valoarea-limită, compresorul va repornii în mod automat.

NIVELE DE TENSIUNE CRITICE PENTRU DECLANSAREA PROTECTIEI: Compresorul necesità peste 10,4 V (la alimentare 12 V) sau 23,0 V (la alimentare 24 V) pentru a funcționa. În cazul în care tensiunea scade sub acesta, frigiderul se va opri.

88 89 Manual de utilizare Manual de utilizare

reesa

GHID CONEXIUNE APLICATIE

1. Accesați Google Play sau AppStore, descârcați aplicația Smart Life și instalați-o pe smartphone. De asemenea, puteți accesa aplicația scanând codul OR de mai sus.
2. Conectați aparatul la priză și porniți-1.
3. Activati functia Bluetooth pe smartphone.
4. Deschideți aplicația. Pentru utilizatorii noi, înregistrăți un cont nou. Pentru utilizatoriți existenți, conectați-vă la aplicație. Respectați Instructiunile de pe ecran. Încercați acum – lansa aplicația fără înregistrare sau conectare prealabilă. Retineti că în unele funcții ale aplicației să nu fie disponibile.
5. Permiteti sau dezactivati permisiunile, apoi atingeti [Accesati aplicația].
6. Atingeți +, apoi [Adăugați dispozitiv] pentru a adăuga un dispozitiv nou. Este necesar să activați permisiunea de locație.
7. Selectați și conectați-vă cu [TEESA EASY COOL].

Notă: Asigurați-vă că rămâneți în raza de acțiune Bluetooth pentru a menține conexiunea Bluetooth. Raza de acțiune este de 50 m (într-un spațiu deschis), 10 m (în interior). Când raza de acține este depășită, conexiunea se va întrerupe.

RO

1. Nivel baterie (când este conectat la ladă)
2. Temperatura curentă a camerei
3. Tensiunea bateriei (când este conectat la ladă)
4. Reglarea temperaturii *
5. Selectarea unității de temperatură
6. Selectarea setârilor monitorului de tensiune
7. Pornirea/Oprirea dispozitivului
8. Selectarea modului de functionare
9. Blocarea panoului de control **
10. Starea conexiunii Bluetooth
11. Temperatura curentă a camerel stângi / Ponrirea/oprirea răcirii camerel ***
12. Temperatura curentă a camerei drept / Pornirea/oprirea răcirii camerei ***

TEESA EASY COOL ①2 3 0% 13°C - Current Temp Voltage Serving Temp 8°C ④ °C/F ⑤ -20°C 30°C ⑥ H M L ⑦8 9 ⑩ LEFT BOX 15°C RIGHT BOX 9°C Current Temp 11 12

* Înainte de a seta temperatura, asigurați- vă că ați ales camera pentru care doriți să o setați.

** Când blocarea panoului de control este activată, interfața aplicației nu va reacționa la nicio apăsare. Asigurați-vă că dezactivați blocarea în prealabil.

OFF MAX Lock PAIRED

*** Puteți activa/dezactiva răcirea într-o cameră selectată din aplicație. Atingeți o casetă cu camera dorită pentru a o ilumina din spate, apoi atingeți locul marcat în cerc pentru a activa/dezactiva răcirea în camera respectivă.

• Deconectați bateria de la aparat înainte de încărcare. Bateria trebuie încărcată în afara lăzii frigorifice.
• Cablul de încărcare și încărcătorul AC nu sunt incluse în set.
• Conectați mufa USB-C a cablului de încărcare la intrarea USB-C a bateriei, apoi conectați celălalt capăt la încărcătorul de curent alternativ și la priza de alimentare. LED-ul verde pălpăie de 3 ori.
• În timpul încărcării, Indicatorul nivelului baterlei pâlpâle și LED-ul verde este aprins. Când bateria este complet încărcată, toate cele 4 LED-uri albastre sunt aprinse.

Manual de utilizare Manual de utilizare

1. Deconectați bateria de la sursa de alimentare după finalizarea încârcării.
2. Trageți ferm capacul compartimentului bateriei de pe dispozitiv și scoateți-l.
3. Instalați bateria în compartiment până când se blochează în poziție.
4. Apăsați și mentineți apăsat butonul ON/OFF timp de aproximativ 3 secunde pentru a porni bateria (LED-ul albastru se aprinde) și verificați nivelul bateriei.
5. Nivelul bateriei ar trebui să apară pe afișajul dispozitivului.

Notă: Puteti utiliza ieşirile USB-A și USB-C pentru a încârca alte dispozitive.

* Bateria TSA6000B se vinde separat. Nu este inclusă în set! Poate fi achiziționată online.

CONEXIUNE

1. Folosind cablul DC

ATENTIE! Pericol de deteriorare!

• Pentru protectia dispozitivuluim cablul DC furnizat include o sigurantă în interiorul
  mufei. Nu scoateti siguranta din stecherul DC.

• Utilizați doar cablul DC furnizat.

• Conectati cablul DC la mufa DC a dispozitivului.

• Conectati cablul DC la priza vehiculului.

• Folosind adaptorul AC

ATENTIE! Pericol de deteriorare!

- Utilizati doar adaptorul AC furnizat.

1. Conectati adaptorul AC la mufa DC a dispozitivului.
2. Cpnectați adaptorul AC la priza AC.

FUNCTIONARE

1. Asigurați-vă că aparatul este conectat la priză. Apăsați și mențineți apăsat butonul ON/OFF timp de aproximativ 2 secunde pentru a porni lada frigorifică. Afisajul LED se aprinde.
2. BLOCARE PANOU DE CONTROL: După 30 de secunde de Inactivitate, panou de control se blochează automat (pictograma 🔒) apare pe afișaj). Apăsați și tîneți apăsat butonul

timp de aproximativ 2 secunde pentru a debloca panoul de control (pictograma dispare de pe afişal).

reesa

1. SETARE TEMPERATURĂ:

2. Zona stângă: Apăsați butonul ✕ sau ⚡ pentru a seta temperatura dorită pentru camera din stânga. Se afișează LT, valorile din partea stângă a afișajului pâlpăie la setare.

3. Zona dreaptă: Când temperatura setată pentru zona din stânga încă pălpăie, apăsați butonul pentru a comuta la setarea temperaturii pentru zona din drepta. Apăsați butonul sau pentru a seta temperatura pentru camera din drepta. Valorile din partea dreaptă a afișajului pălpăie la setare.
4. Este posibil să opriți răcirea într-o cameră în timp ce cealaltă funcționează:

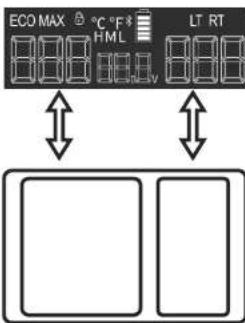

ECO MAX & °C F HML LT RT

CAMERA CAMERA STÂNGÃ (LT) DREAPTÃ (RT)

• Apăsați și îneți apăsat simultan butoanele și + timp de câteva secunde pentru a opri răcirea în camera din stânga. Afisajul de temperatură pentru camera din stânga se stinge. Apăsați și îneți apăsată din nou combinația acestor butoane pentru a o porni.
• Apâsați și țineți apăsat simultan butoanele și timp de câteva secunde pentru a opri răcirea în camera din dreapta. Afiașajul de temperatură pentru camera din dreapta se stinge. Apâsați și țineți apăsată din nou combinația acestor butoane pentru a o porni.

Note:

• Marcajul LT este aprins când răcirea camerei din stânga este activată; marcajul RT este aprins când răcirea camerei din dreapta este activată.

• Intervalul de temperatură este de la -20°C la +20°C. Când temperatura din interiorul camerei atinge temperatura setată, compresorul se va opri funcționarea. Marcajul corespunzător (LT pentru camera stângă, RT pentru camera dreaptă) dispare de pe afișaj.

• SELECTAREA UNITĂȚII DE TEMPERATURĂ: Apăsați butonul de tri ori până când unitatea de temperatură începe să pâlpăie pe afișaj; apoi utilizatăți butonul sau pentru a schimba între unitățile de temperatură °C/°F.

• SELECTAREA MODULUI DE FUNCTIONARE: Apăsați butonul o dată până când modul începe să pâlpăie pe afișaj; apoi utilizați butonul sau pentru a comuta între modurile MAX / ECO.

ATENTIE! în modul ECO, consumul de energie este redus, dar durează mai mult până atinge temperatura setată.

1. SETARE MONITOR TENSIUNE: Apăsați butonul de două ori până când setarea monitorului de tensiune începe să pâlpăie; apoi utilizați butonul sau pentru a schimba setarea H/M/L. Cele trei setări ale monitorului de tensiune sunt următoarele:

92 93 Manual de utilizare Manual de utilizare

reesa

Alimentare	Starea de protectie a bateriei	L (PUTERE MINIMA)	M (PUTERE MEDIE)	H (PUTERE MAXIMA)
DC 12 V	Deconectare tensiune	9.6 V 10.4 V	1.1 V
	Repornire tensiune	11.2 V 11.7 V	12.4 V
DC 24 V	Deconectare tensiune	21.4 V 22.8 V	24.3 V
	Repornire tensiune	23.0 V 24.2 V	25.7 V

Se recomandă setarea M (setarea implicită) pentru vehicul, în timp ce modul L este potrivit pentru utilizarea cu o baterie externă.

1. Apâsați și țineți apâsat butonul ON/OFF timp de aproximativ 2 secunde pentru a opri lada frigorifică.

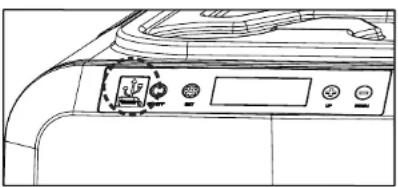

ÎNCĂRCARE DISPOZITIVE

Aparatul este echipat cu mufe USB-A și USB-C care pot fi utilizate pentru încărcarea dispozitivelor externe. Pentru a accesa mufele, ridicăți dopul de cauciuc. Nu uitați să închideți mufa după utilizarea prizelor. Pentru încărcare, utilizăți cablul care vine cu dispozitivul extern pe care doriți să il încărcați.

• Alimentele proaspete și cele congelate nu trebuie depozitate unul lângă altul în aparat. Acest lucru poate duce la înghețarea sau alterarea alimentelor proaspete.
• Când aparatul este setat la 0°C sau la temperaturi mai scăzute, nu depozitați sticle de sticlă sau lichide precum lapte, sucuri su băuturi răcoritoare în aparat, deoarece acestea pot îngheța și se pot sparge, pot curge sau pot exploda.
• Produsele precum fructele și legumele ar trebui depozitate mai aproape de partea superioară a camerei, deoarece această zonă este în mod normal puțin mai caldă. Acest lucru va reduce riscul de alterare și va asigura că nu se vor produce deteriorări prin strivirea de către obiecte mal grele.
• Deschiderea frecventă a ușii va permite aerului cald să pătrundă în cameră. Pe cât posibil, reduceți numărul de deschideri ale ușii.
• Când este amplasat în spatele unei mașini sau remorci, se recomandă ca aparatul să fie ferit de lumina directă a soarelui pentru a reduce risul de creștere a căldurii. De asemenea, trebule prevăzut cu o ventilație adecvată pentru a garanta un consum eficient de energie și performanțe optime. Trebuie să rețineți că, atunci când un vehicul este aprcat la soare, într-o zi în care temperatura ambientală este de +30°C, interiorul vehiculului poate ajunge la +55°C.

DEZGHETAREA

După ce aparatul a funcționat pentru o anumită perioadă de timp, se paote forma gheată la suprafață, ceea ce reduce efectul de răcire și crește consumul de energie. În acest caz, dezghetarea este necesară.

ATENTIE! Pericol de deteriorare! Nu folosiți niciodată unelte dure sau ascuțite pentru a îndepărta geața sau pentru a slăbi obiectele care au înghețat în aparat.

Respectați pașii de mai jos pentru a dezgheța dispozitivul: 1. Deconectați alimentarea.

1. Deschideti uşa.
2. Scoateți alimentele din aparat.
3. Îndepârtați cu grijă gheata. Ştergeți gheata și apa râmase sau scurgeți excesul de apă prin scurgerea situată în partea inferioară a camerei.
4. Puneti alimentele inapoi în aparat și conectați din nou sursa de alimentare.

CURĂȚARE SI MENTENANTA

• Opriți și deconectați aparatul de la priză înainte de curățare.
• Înainte de curățarea aparatului, acesta trebuie oprit. Deconectați aparatul de la sursa de alimentare (priza sau tensiune DC).
• Curățați pereții exteriori, spațiul interior și piesele din dotare cu apă călduță și puțin detergent.
• Nu folositi în nici un caz soluții de curățare respectiv chimicale care conțin materiale abrazive sau acizi.
• Nu utilizati aparate de curățare cu abur! Pericol de rănire și deteriorare a aparatului.
• Aveți grijă ca apa folosită la curățare să nu pătrundă în componentele electrice și în grilajul de ventilație.
• Când depozitați lada frigorifică o perioadă lungă de timp, nu închideți complet capacul. Acest lucru va preveni apariția mucegaiului și a mirosurilor neplăcute.

DEPANARE

1. Lada frigorifică nu funcționează:

• Verificați sursa de alimentare (poate că tensiunea este prea mare sau prea mlcă).
• Verificați cablurile de alimentare și toate conexiunile de la sursa de alimentare la lada frigorifică.
• Verificați sursa de alimentare și dacă lada frigorifică este pornită sau nu.
• Asigurați-vă că bateria este pornită sau nu (când este vorba de o baterie externă).

2. Performanță frigorifică slabă:

• Asigurati-vă că capacele sunt închise corect.
• Asigurati-vă că sursa de alimentare are tensiune suficientă.
• Ventilația în jurul lăzii frigorifice este slabă.
• Puneti prea multe allmente în lada frigorifică.
• Temperatura alimentelor puse în lada frigorifică este prea ridicată.
• Setarea incorectă a temperaturii.
• Temperatura ambientală este prea ridicată.

94 95 Manual de utilizare Manual de utilizare

ERORI

Cod eroare Problemă Solutie
E1	Tensiune joasă la lada frigorifică	DC – creșteți tensiunea sursei de alimentare DC /verificați toate conexiunile / verificați setările monitorului de tensiune
		AC – înlocuți adaptorul AC de 240 V defect
E2	Defecțiune condensator ventilator	Contactați un service autorizat pentru reparații
E3 Suprapresiune compresor		Deconectați lada frigorifică timp de 20 de minute,apoi reporniți-o
E4	Defecțiune la viteza minimă a compresorului	Contactați un service autorizat pentru reparații
E5	Supratempeunitateratura compresor și de control	Deconectați lada frigorifică timp de 20 de minute,apoi reporniți-o
E6	Defecțiune senzorNTC/de temperatură	Contactați un service autorizat pentru reparații

ATENTIE! Tensiune de ieşire este diferită în funcție de puterea vehiculelor diferite; dacă este afişat E1, treapta de tensiune poate fi redusă cu o treaptă, de exemplu, de la H la M, L / de la M la L.

reesa

SPECIFICATII

CARACTERISTICI PRINCIPALE

Compatibil cu aplicația Smart Life

Ecran LED

Panou tactil

Blocare automată a panouului de control

Mod Eco

Două camere de răcire

Lumini interioare LED

Suport pentru băuturi în partea superioară a

capacului

Două deschideri laterale ale capacului

Capac detaşabil

Mâner și roți retractabile

Deschizător de sticle încorporat

Orificiu de scurgere în partea de jos

Poate fi alimentată cu o baterie externă (se vinde Consum de energie fără sarcină: 65 W

separat)

Frecvente Bluetooth: 2,4022,480 GHz

Putere maximă de ieşire Bluetooth: +10 dBm

Port-uri: USB-A, USB-C (incârcarea dispozitivelor

externe)

Tensiune de încărcare: 5 V / 2,1 A (10 W)

Setul include: adaptor AC, cablu de alimentare DC

ALIMENTARE

Putere maxima: 65 W

Alimentare: DC 12/24 V | 4,4/2,2 A

Adaptor AC/DC:

Intrare: 100 – 240 V; 50/60 Hz

lesire: 14,5 V / 6 A

Putere de iesire: 87 W

Randament mediu în timpul funcționării: 75%

Randament la sarcină ușoară (10%): 80%

PARAMETRII FIZICI

DATE TEHNICE

Capacitate: 40 l

Tip: congelator cu compresor

Capacitatea de racire: +20°C \~ -20°C

Clasa climatica: 10°C \~ 43°C (SN/N/ST/T

Compania Lechpol Electronics Leszek Sp.k. declară prin prezenta că Lada frigorífica portabila TSA6004 este în conformitate cu Directiva 2014/53/UE. Textul integral al Declaratiei de Conformitate UE este disponibil la următoarea adresă: www.lechpol.pl

Romania

Reciclarea corecta a acestui produs

(reziduuri provenind din aparatura electrica si electronica)

Marcajale de pe acest produs sau mentionate in instructiumile sale de folosire indica faptul ca produsul nu trebuie aruncat impreunca cu alte rezidului din gospod ate atunciand nu mal este în stare de functionare. Pentru a preveni possible efecte daunatoare asupra mediulul Inconjurator sau a san ata til oamenilor datorate evacuariii necontrolate a reziduilor, să rugam să separați așt produs de alte tipuri de rezidului și să reciclati în mod responsabil pentru a promova nefolosirea resursorul materiale. Utilizatori casciis sunt rugati să la legatura fie cu distributorul de la care au achițional acest produs, fie cu autoritatile locale, pentru a primi informatii cu privire la locul și modul în care pot depozita acest produs în vederea reciclarii sale ecologice. Utilizatori institutionali sunt rugati să la legatura cu furnizorul își să verifice condițiile stipulate în contractul de vanzare. Acest produs nu trebuie amestecat cu alte rezidului de natura comercialia.

Distribuit de Lechpol Electronic SRL, Republicii nr. 5, Resita, CS, ROMANIA. [e-mail]
