MANUAL DE UTILIZARE Temp Design TAURUS

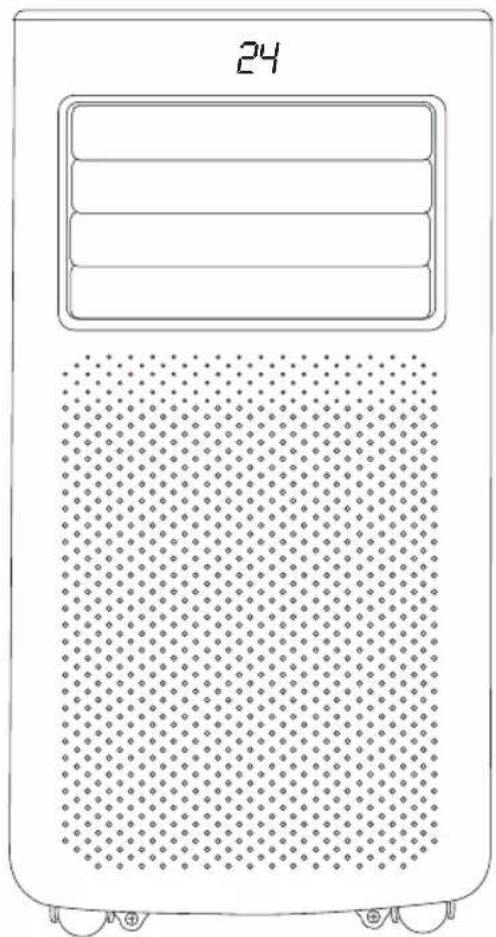

Aparat de aer condiționat portabil

Преносима климатична инсталация

مكيف الهواء المنتقل

24

24 3 4 5 6 7 8 1 2 15 16 9 10 11 12 13 14

Vă rugăm să nu instalați și să nu folosiți aparatul mobil de aer condiționat înainte de a citi cu atenție prezentul manual. Vă rugăm să păstrați acest manual de instrucțiuni pentru o eventuală garanție a produsului și pentru consultări ulterioare.

DESCRIERE

A On / Off

B Temperatură / Timp +

C Temperatură / Timp -

D Mod răcire/dezumidificare/ventilare/încălzire *

E Viteză

F Cronometru

G Afişaj

H Lumină dublă afișaj

I Mod repaus

(*) Disponibil doar la modelele Temp Design și Temp Design +

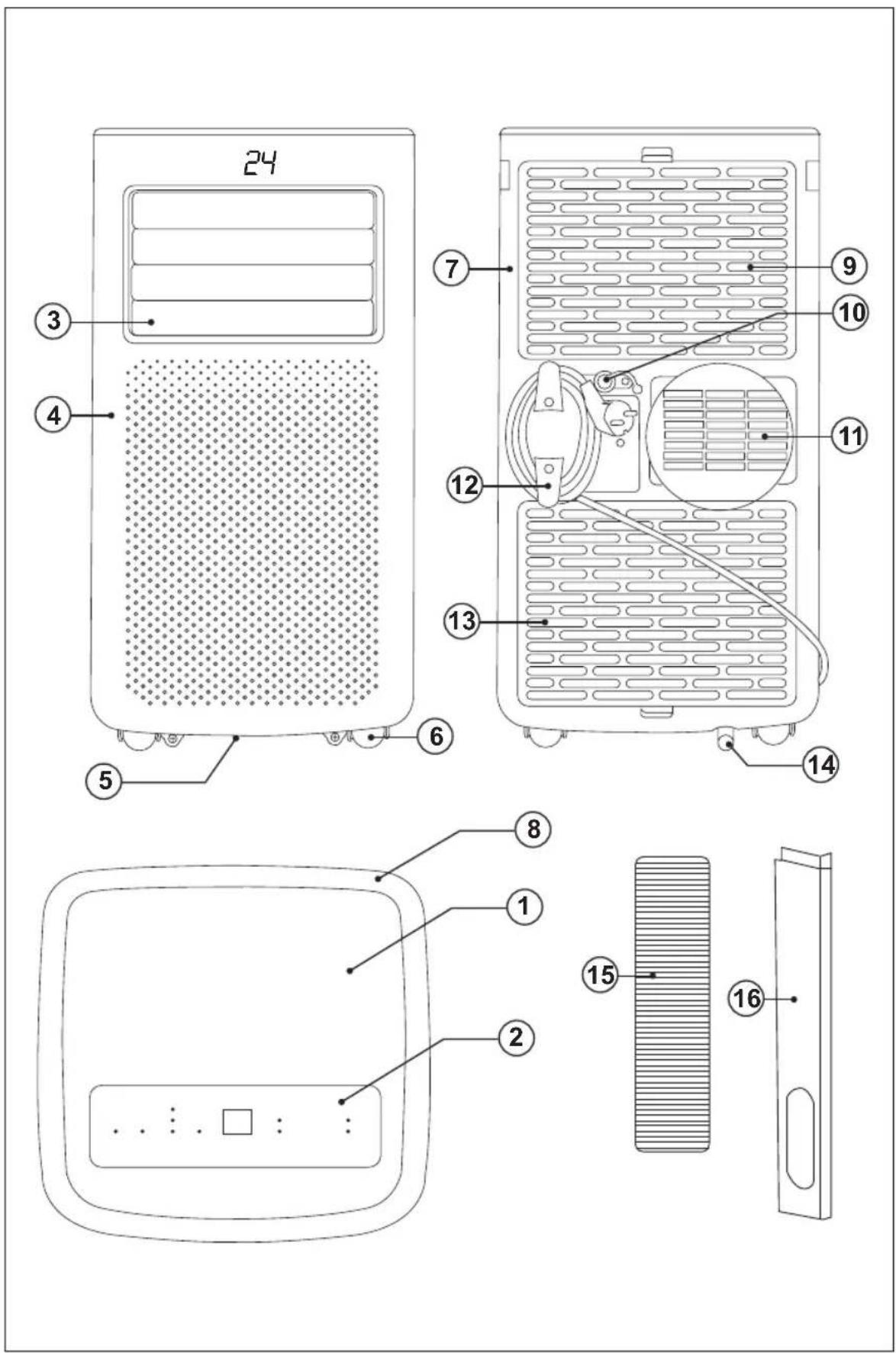

1 Capac superior

2 Panou de comandă

3 Grilă cu lamele pentru evacuarea aerului

4 Carcasă frontală

5 Placă de bază

6 Rotite

7 Carcasă posterioară

8 Cutie decorativă

9 Filtru

10 Orificiu pentru evacuare continuă

11 Ventilație

12 Suport pentru înfășurare

13 Filtru

14 Orificiu pentru evacuare

15 Ansamblul tevii de evacuare

16 Ansamblul plăcii de etanșare a ferestreii

Dacă modelul aparatului dvs. nu are accesoriiile descrise mai sus, acestea pot fi achiziționate și separat de la serviciul de asistență tehnică.

UTILIZARE Şİ İNGRIJIRE:

- Înainte de fiecare utilizare, deconectați complet cablul de alimentare de la sursa de energie.

- Utilizați mânerele pentru a apuca sau transporta aparatul.

- Deconectați aparatul de la rețeaua de alimentare atunci când nu îl utilizați și înainte de a efectua orice operațiuni de curățare.

- Tineți aparatul într-un loc care să nu fie la înde- mâna copiilor și/sau a persoanelor cu capacități fizice, senzoriale sau mentale reduse, sau care nu sunt familiarizate cu utilizarea acestuia.

- Nu expuneți aparatul la temperaturi extreme. Păstrați aparatul într-un loc uscat, lipsit de praf și care nu se află în lumina directă a soarelui. Nu lăsați niciodată aparatul nesupravegheat. Astfel se economisește energie și se prelungește durata de funcționare a aparatului.

INSTALARE

- Respectați prevederile legale privind distanțele de siguranță față de alte elemente cum ar fi tevile, conexiunile electrice etc.

- Asigurați-vă că aparatul este la același nivel cu podeaua.

- Nu acoperiți sau obturați niciun orificiu al aparatului.

- Štecherul trebuie să fie ușor accesibil, pentru a-l putea deconecta în caz de urgență.

- MONTAREA TEVII DE EVACUARE:

- Întindeți tubul și înșurubați-i capătul la conectorul de ieșire a aerului. Consultați figurile 1, 2, 3, 4, 5, 6.

- Lungimea țevii de ieșire a aerului respectă caracteristicile tehnice ale aparatului. Nu utilizați tuburi de ieșire a aerului de dimensiuni sau materiale diferite, deoarece pot provoca defectiuni.

MOD DE UTILIZARE

- UTILIZARE:

- Desfășurați complet cablul înainte de a-l introduce în priză.

- Conectați aparatul la rețeaua de alimentare.

- Ghidați aparatul pentru a orienta fluxul de aer în direcția dorită.

- Porniti aparatul în funcțiune, acționând butonul On/Off (A).

- Selectați modul dorit (D).

• Selectați viteza dorită (E).
• MODUL RĂCIRE:
• Apăsați mod pentru a selecta modul de răcire, indicatorul modului de răcire se va aprinde.
• Apăsați + sau - pentru a seta temperatura în intervalul 16 \~ 31 °C (61 \~ 88 °F).

- Apăsând + sau - o dată, temperatura va crește sau va scădea treptat.

- Apăsați (E) pentru a selecta o viteză de ventila-re ridicată sau redusă.

- MODUL ÎNCĂLZIRE

- Apăsați pe mod pentru a selecta modul de încălzire, indicatorul modului de încălzire se va aprinde.

- Apăsați + sau - pentru a seta temperatura în intervalul 16 \~ 31 °C (61 \~ 88 °F).

- Apăsând + sau - o dată, temperatura va crește sau va scădea treptat.

- Apăsați (E) pentru a selecta o viteză de ventila-re ridicată sau redusă.

- (*) Disponibil doar la modelele Temp Design și Temp Design +

- MODUL VENTILARE:

- Apăsați Mod (D) pentru a selecta modul de ventilare, indicatorul de ventilare se va aprinde. Apăsați pe Viteză (E) pentru a mări sau reduce nivelul de viteză.

- MODUL DEZUMIDIFICARE:

- Apăsați (D) pentru a selecta modul

- Dezumidificare, iar indicatorul modului de dezumidificare se va aprinde.

- FUNCTIE TEMPORIZATOR:

SETAREA CRONOMETRULUI PE PORNIT:

- Când aparatul de aer condiționat este oprit, apăsați butonul „F” și selectați timpul de pornire dorit cu ajutorul butoanelor de ajustare a temperaturii și timpului.

- Timpul de pornire poate fi setat până la 24 ore.

- Timpul programat sau timpul rămas va apărea pe afișaj (G).

SETAREA CRONOMETRULUI PE OPRIT:

- Când aparatul de aer condiționat este pornit, apăsați butonul „F” și selectați timpul de hibernare dorit cu ajutorul butoanelor de ajustare a temperaturii și timpului.

• Timpul de oprire poate fi setat până la 24 ore.
• Timpul programat sau timpul rămas va apărea pe afișaj (G).

PROTECTIE COMPRESOR:

- La trei minute de la pornire/repornire, compresorul va începe să funcționeze.

PROTECTIA REZERVORULUI DE APĂ:

• Când nivelul de apă din tava de apă inferioară se află sub nivelul de avertizare, aparatul vă va notifica automat.
• Vă rugăm să turnați apa în aparat conform instrucțiunilor de la capitolul „drenarea apei”.

EVACUAREA APEI:

• Acest aparat are două metode de evacuare: evacuare manuală (fig. 8) și evacuare continuă (fig 9).
• Când interiorul rezervorului de apă este plin, indicatorul se va aprinde pe afișaj.

- Aparatul intră în modul standby.

- Scoateți stecherul, apoi goliți apa, opriți și reporniți aparatul și acesta va funcționa normal.

- Acest model are o funcție de auto evaporare în modul de răcire; vă rugăm să nu efectuați drenări continue pentru a obține un efect de răcire mai mare.

- După utilizarea aparatului:

- Opriti aparatul apăsând butonul (A) pornit/oprit

- Deconectați aparatul de la rețeaua de alimentare.

- Decuplați aparatul de la priză și lăsați-I să se răcească înaintea oricărei operații de curățare.

- Curățați ansamblul electric și ștecherul de alimentare folosind o lavetă umedă, apoi uscați. NU INTRODUCETI NICIODATĂ APARATUL ÎN APĂ SAU ALT LICHID.

CURĂȚARE

• Ştergeti aparatul cu o lavetă umedă impregnată cu câteva picături de detergent. Nu utilizați solventi sau produse cu pH acid sau bazic, de exemplu înălbitori sau produse abrazive, pentru curățarea aparatului.
• Nu introduceți conectorul în apă sau alt lichid și nu îl spălați la robinet. Dacă aparatul nu este păstrat în stare bună

• Curățarea filtrului de aer:

• Curățați filtrele de aer la fiecare 2 săptămâni. Dacă filtrul de aer este blocat cu praf, eficacitatea sa va fi redusă.

• Spălarea filtrelor de aer prin imersarea lor
• Cu atenție, în apă caldă și cu un detergent neutru, apoi clătiți-le și lăsați-le să se usuce complet la umbră.
• Instalati cu atenție filtrele după curățare.
• După întreținerea periodică:
• Opriti aparatul și scoateți stecherul.
• Deconectați teava de evacuare de la aer și depozitați-o cu grijă.
• Puneti aparatul într-un loc uscat.
• Scoateți bateriile din telecomandă și depozitațiile cu grija.

ANOMALII ŞI REPARAȚII

- Dacă se detectează orice anomalie, verificați tabelul următor:

Aparatul contine un agent frigorific inflamabil

Probleme Cauze Remedieri
Aparatul de aer condiționat nu funcționează.	Nu există electricitate. Porniți-l după conectarea la o priză cu energie electrică.
	Indicatorul de depășireva luminaintermitent.	Evacuați apa din interior.
	Temperatura ambientă este prea scăzută sau prea ridicată	Recomandăm utilizarea aparatului la temperatura de 7-35 °C(44-95 °F).
	În modul de răcire, temperatura camerei este mai scăzută decât temperatura setată; în modul de încălzire, temperatura camerei este mai ridicată decât temperatura setată.	Modificați temperatura setată.
		Aparatul este amplasat într-o cameră cu o temperatură ambientă mai mare de 17 °C (62 °F).
Efectul de răcire nu este bun	Bate lumina directă a soarelui. Trageți draperiile.
	Uşile sau ferestrele sunt deschise; sunt prea multi oameni; sau în modul de răcire, există alte surse de căldură.	Închideți uşile și geamurile și da-ți drumul din nou la aparatul de aer condiționat.
	Ecranul de filtrare este murdar.	Curățați sau înlocuiti ecranul de filtrare.
	Admisia sau evacuarea aerului este blocată.	Eliminați obstacolele.
Mult zgomot Aparatul de aer condiționat nu este amplasat pe o suprafață plană.		Fixați aparatul de aer condiționat pe un loc plat și dur (pentru a reduce zgomotul).
compresorul nu funcționează.	Pornește producerea înghețului.	Așteptați 3 minute până când temperatura scade, apoi reporniți aparatul.
	Porniți protecția pentru supraîncălzire.
Telecomanda nu funcționează.	Distanța dintre aparat și telecomandă este prea mare.	Apropiați telecomanda de aparatul de aer condiționat și asigurați-vă că este îndreptată direct spre direcția receptorului de comandă la distanță.
	Telecomanda nu este îndreptată în direcția receptorului de comandă la distanță.
	Bateriile sunt descărcate. Înlocuiti bateriile.
Afișează „E1”. Defectarea senzorului de temperatură a camerei.		Verificațisenzorulde temperatură din cameră și circuitele aferente.
Afișează „E2” Defectarea senzorului de temperaturăa conductei.		Verificațisenzorul de temperatură al conducteiși circuitele aferente.

INSTRUCTIUNI PENTRU REPARAREA APARATELOR CE CONTIN R290

INSTRUCTIUNI GENERALE

VERIFICĂRI ALE ZONEI

- Înainte de a începe lucrul la sisteme care conțin agenți frigorifici inflamabili, sunt necesare verificări de siguranță pentru a garanta reduce-rea la minim a riscului de aprindere. Înainte de a începe reparațiile la sistemul frigorific, trebuie respectate următoarele precauții înainte de a efectua lucrări la nivelul sistemului.

PROCEDURA DE LUCRU

- Lucrările se vor efectua conform unei proceduri controlate, pentru a reduce la minim riscul prezenței de gaze sau vapori inflamabili în timpul efectuării lucrărilor.

ZONA GENERALĂ DE EFECTUARE A LUCRĂRILOR

- Întreg personalul de întreținere și alte persoane care lucrează în zona respectivă vor fi instruite cu privire la natura lucrărilor efectuate. Va fi evitat lucrul în spații închise. Zona din jurul spațiului de lucru va fi delimitată. Asigurați-vă că zona a fost securizată prin controlul materialelor inflamabile.

VERIFICAREA PREZENTEI AGENTULUI FRIGORIFIC

- Zona va fi verificată cu ajutorul unui detector corespunzător pentru agenți frigorifici, în timpul lucrărilor și înaintea acestora, pentru a garanta faptul că tehnicianul este conștient de existența unor atmosfere potențial inflamabile. Asigurați-vă că echipamentul de detectare a scurgerilor folosit este adecvat pentru utilizarea cu agenți frigorifici inflamabili, adică nu provoacă scântei, este etanșat corect și este sigur în mod intrinsec.

PREZENȚA STINGĂTORULUI DE INCENDIU

- Dacă se vor efectua lucrări la cald pe echipamentele frigorifice sau pe orice componente asociate, trebuie să aveți la îndemână echipamente corespunzătoare pentru stingerea incendiului. Trebuie să aveți la îndemână un stingător de incendiu cu pulbere uscată sau cu CO 2 în apropierea zonei de încărcare.

ABSENȚA SURSELOR DE APRINDERE

- Nicio persoană care efectuează lucrări la un sistem frigorific, ce implică expunerea unor țevi ce conțin sau au conținut agent frigorific

inflamabil nu trebuie să folosească surse de aprindere astfel încât să provoace un risc de incendiu sau de explozie. Toate sursele de aprindere posibile, inclusiv fumatul, trebuie să fie ținute la distanță suficientă față de locul de instalare, reparații și eliminare, operațiuni în timpul cărora în spațiul dimprejur se pot elibera agenti frigorifici inflamabili. Înainte de efectua-rea lucrărilor, zona din jurul echipamentului trebuie examinată, pentru a garanta absența oricăror pericole sau riscuri de aprindere sau de incendiu. Se vor afișa semne cu „Fumatul interzis”.

ZONĂ VENTILATĂ

- Asigurați-vă că zona se află în aer liber sau că este bine ventilată, înainte de a demonta sistemul sau de a efectua orice lucrări la cald. Pe perioada efectuării lucrărilor trebuie asigurat un anumit grad de ventilare. Ventilarea ar trebui să asigure dispersarea în siguranță a oricărui agent frigorific eliberat și, de preferință, eliminarea acestuia în exterior, în atmosferă.

VERIFICAREA ECHIPAMENTULUI FRIGORIFIC

- Atunci când se schimbă componente electrice, acestea vor fi adecvate scopului și vor fi conforme cu specificația corectă. Vor fi respectate în permanență instrucțiunile de întreținere și de service ale producătorului. În caz de dubii, consultați departamentul tehnic al producătorului pentru asistență. Instalațiile care folosesc agenți frigorifici inflamabili vor fi supuse următoarelor verificări: mărimea încărcăturii este conformă cu dimensiunea încăperii în care sunt instalate componentele care conțin agent frigorific; echipamentele frigorifice și ieșirile funcționează corect și nu sunt obstrucționate; dacă se folosește un circuit frigorific indirect, se va verifica circuitul secundar pentru prezența agentului frigorific; marcajele echipamentului sunt în continuare vizibile și lizibile. Marcajele și semnele ilizibile vor fi corectate; teava sau componentele frigorifice sunt instalate într-o poziție unde este improbabil să fie expuse la vreo substanță ce poate coroda componentele ce conțin agent frigorific, cu excepția cazului în care componentele sunt realizate din materiale cu rezistență inerentă la coroziune sau care sunt protejate în mod corespunzător împotriva coroziunii.

VERIFICAREA DISPOZITIVELOR ELECTRICE

- Reparațiile și întreținerea componentelor elec-trice vor înclude verificările inițiale de siguranță și procedurile de inspectare a componentelor. În cazul existenței unui defect care ar putea compromite siguranța, la circuit nu se va conecta nicio alimentare electrică până ce defectul nu va fi soluționat în mod satisfăcător. Dacă

defectul nu poate fi corectat imediat, dar este necesar ca aparatul să funcționeze în continuare, se va folosi o soluție temporară adecvată. Aceasta va fi raportată proprietarului aparatului, astfel încât toate părțile să fie informate.

- Verificările inițiale de siguranță vor include: faptul că condensatoarele sunt descărcate: aceasta se va realiza într-o manieră sigură pentru a evita posibilitatea formării de scân-tei; că nu sunt expuse componente electri-ce și cabluri aflate sub tensiune în timpul încărcării, recuperării sau purjării sistemului; că împământarea este continuă.

REPARAȚII ALE COMPONENTELOR ETANȘE

- În timpul reparațiilor efectuate asupra componentelor etanșe, orice alimentare electrică va fi deconectată de la echipamentul la care se lucrează înainte de demontarea capace-lor etanșe etc. Dacă este absolut necesar ca echipamentul să fie alimentat electric în timpul operațiunii de întreținere, o formă permanent funcțională de detectare a scurgerilor trebuie să fie amplasată în punctul cel mai critic, pentru a avertiza cu privire la o situație potențial periculoasă.

- Se va acorda atenție în special următoarelor aspecte, pentru a garanta că, prin lucrul la componentele electrice, incinta nu este modificată astfel încât să fie afectat nivelul de protecție.

- Aceasta va include deteriorarea cablurilor, numărul excesiv de conexiuni, borne nerealizate conform specificației originale, deteriorarea garniturilor, montarea incorectă a presetupelor etc. Asigurați-vă că aparatul este montat în siguranță. Asigurați-vă că garniturile sau materialele de etanșare nu s-au deteriorat într-o asemenea măsură încât să nu mai poată servi scopului de a preveni pătrunderea gazelor inflamabile. Componentele de înlocuire vor fi conforme cu specificațiile producătorului.

- NOTĂ: Utilizarea unor agenți de etanșare din silicon poate inhiba eficacitatea unor tipuri de echipamente de detectare a scurgerilor. Componentele cu siguranță intrinsecă nu trebuie să fie izolate înainte de a efectua lucrări asupra lor.

REPARATII LA NIVELUL COMPONENTELOR CU SIGURANTĂ INTRINSECĂ

- Nu aplicați circuitului sarcini inductive sau capacitive permanente fără să vă asigurați că aceasta nu va depăși tensiunea permisă și curentul permis pentru echipamentul folosit. Componentele cu siguranță intrinsecă sunt singurul tip de componente la care se poate lucra sub tensiune în prezența unei atmosfere inflamabile. Aparatul de testare trebuie să aibă specificațiile corespunzătoare. Înlocuți

componentele doar cu piese specificate de producător. Utilizarea altor piese poate conduce la aprinderea agentului frigorific din atmosferă, ca urmare a unei scurgeri.

CABLURILE

- Verificați cablurile să nu fie supuse uzurii, coroziunii, presiunii excesive, vibrațiilor, muchiilor ascuțite sau oricăror altor efecte ambientale nedorite. De asemenea, verificarea va lua în calcul efectele îmbătrânirii sau ale vibrației continue din surse precum compresoare sau ventilatoare.

DETECTAREA AGENTILOR FRIGORIFICI INFLAMABILI

- Sub nicio formă nu se vor folosi potențiale surse de aprindere în căutarea sau detectarea scurgerilor de agenți frigorifici. Nu se vor folosi lanterne cu halogen (sau orice alt detector ce folosește o flacără deschisă).

METODE PENTRU DETECTAREA SCURGERILOR

- Următoarele metode de detectare a scurgerilor sunt considerate acceptabile pentru sistemele ce conțin agenți frigorifici inflamabili. Pentru detectarea agenților frigorifici inflamabili se vor folosi detectoare electronice pentru scurgeri, însă este posibil ca sensibilitatea să nu fie adecvată sau să fie necesară recalibrarea. (Echipamentele de detectare se vor calibra într-o zonă fără agenți frigorifici.) Asigurați-vă că detectorul nu este o potențială sursă de aprindere și că este adecvat pentru agentul frigorific folosit. Echipamentele de detectare a scurgerilor se vor seta la un procent din LFL al agentului frigorific și vor fi calibrate în funcție de agentul frigorific folosit și se confirmă procentul adecvat de gaz (maxim 25%). Fluidele pentru detectarea scurgerilor sunt adecvate pentru utilizarea cu majoritatea agenților frigorifici, însă se va evita utilizarea de detergenți care conțin clor, deoarece clorul poate reacționa cu agentul frigorific, corodând țevile din cupru. În cazul în care se suspectează o scurgere, toate flăcările deschise trebuie eliminate/stinse. Dacă se depistează o scurgere de agent frigorific care necesită lipire tare, tot agentul frigorific se va recupera din sistem sau va fi izolat (cu ajutorul ventilelor de izolare) într-o parte a sistemului aflată la distanță față de scurgere. Apoi, azotul fără oxigen (OFN) va fi purjat prin sistem atât în timpul procesului de lipire tare, cât și după acesta.

ELIMINAREA ŞI EVACUAREA

- La demontarea circuitului agentului frigorific pentru a efectua reparații - sau în orice alt scop se vor folosi proceduri convenționale. Totuși, este important să fie respectate cele mai bune practici, deoarece trebuie luată în calcul posibi-

litatea de incendiu. Se va respecta următoarea procedură: eliminați agentul frigorific; purjați circuitul cu gaz inert; evacuați; purjați din nou cu gaz inert; deschideți circuitul prin tăiere sau lipire tare. Încărcătura de agent frigorific va fi recuperată în cilindri de recuperare adecvați. Sistemul va fi „spălat” cu OFN pentru a garanta siguranța aparatului. Poate fi nevoie ca acest proces să fie repetat de câteva ori. Pentru această activitate nu se va folosi oxigen sau aer comprimat. Spălarea se va realiza prin desfacerea vidului din sistem cu OFN și prin umplerea în continuare până la realizarea presiunii de lucru, apoi ventilarea în atmosferă și în final extragerea pentru formarea vidului. Acest proces se va repeta până ce nu va mai exista agent frigorific în sistem. Când se folosește încărcarea finală cu OFN, sistemul va fi ventilat până la presiunea atmosferică pentru a permite realizarea lucrărilor. Această acțiune este absolut vitală dacă trebuie efectuate operațiuni de lipire tare la nivelul tevilor.

- Asigurați-vă că ieșirea pompei de vid nu este apropiată de nicio sursă de aprindere și că există ventilație.

PROCEDURI DE ÎNCĂRCARE

• Pe lângă procedurile de încărcare convenționale, se vor respecta următoarele cerințe:
• Asigurați-vă că atunci când folosiți echipamen- te de încărcare nu sunt contaminati diferiții agenți frigorifici. Furtunurile sau țevile trebuie să fie cât mai scurte, pentru a reduce la minim volumul de agent frigorific din ele.
• Cilindrii vor fi ținuți în poziție verticală.
• Asigurați-vă că sistemul frigorific este împământat înainte de a încărca agent frigorific în el.
• Etichetați sistemul când încărcarea este completă (dacă nu ați făcut-o deja).
• Trebuie să aveți mare grijă să nu supraumpleți sistemul frigorific.
• Înainte de a reîncărca sistemul, trebuie testat la presiune cu OFN. Sistemul va fi testat la scurgeri, la finalizarea încărcării, dar înaintea punerii în funcțiune. Înainte de a părăsi locația se va efectua un test de control al scurgerilor.

SCOATEREA DIN FUNCTIUNE

- Înainte de a efectua această procedură, este esențial ca tehnicianul să fie familiarizat pe deplin cu echipamentul și toate detaliile acestuia. Se recomandă ca agenții frigorifici să fie recuperați în siguranță. Înainte de efectuarea acestei activități, se va preleva o mostră de

ulei și de agent frigorific, în cazul în care este necesară o analiză înainte de reutilizarea agentului frigorific recuperat. Este esențial să fie disponibil curent electric înainte de a începe activitatea.

a) Familiarizați-vă cu aparatul și cu funcționarea acestuia.
b) Izolați electric sistemul.
c) Înainte de a încerca procedura, asigurati-vă că: sunt disponibile echipamente de manipulare mecanică, dacă este necesar, pentru manipularea cilindrilor cu agent frigorific; sunt disponibile și utilizate corect toate echipamentele de protecție personală; procesul de recuperare este supravegheat în permanență de o persoană competentă; echipamentele de recuperare și cilindrii respectă standardele adecvate.
d) Goliți sistemul frigorific prin pompare, dacă este posibil.
e) Dacă nu este posibilă vidarea, realizați un colector astfel încât agentul frigorific să poată fi eliminat din diferite părți ale sistemului
f) Asigurați-vă că cilindrul este amplasat pe cântar înainte de a realiza recuperarea.
g) Porniți aparatul de recuperare și utilizați-l conform instrucțiunilor producătorului.
h) Nu supraumpleți cilindrii. (Încărcare cu lichid de cel mult 80% din volum).
i) Nu depășiți presiunea maximă de lucru a cilindrului, nici măcar temporar.
j) Când cilindrii au fost umpluți corect, iar procesul a fost finalizat, asigurați-vă că cilindrii și echipamentul sunt eliminate prompt din locație și că toate ventilele de izolare ale echipamentului sunt închise.
k) Agentul frigorific recuperat nu va fi încărcat în alt sistem frigorific decât dacă a fost curățat și verificat.

ETICHETARE

• Echipamentul va fi etichetat precizându-se că a fost scos din funcțiune și golit de agentul frigori-fic. Eticheta va fi datată și semnată.
• Asigurați-vă că pe echipament sunt atașate etichete care menționează că acesta conține agent frigorific inflamabil.

RECUPERAREA

- La eliminarea agentului frigorific din sistem, pentru efectuarea de operațiuni de întreținere sau pentru scoaterea din funcțiune, se recomandă eliminarea în siguranță a tuturor agentilor frigorifici. Când transferați agent frigorific în cilindri, asigurați-vă că sunt folosiți doar cilindrii corespunzători pentru recuperarea agentului frigorific. Asigurați-vă că este disponibil numărul corect de cilindri pentru încărcătura totală a sistemului. Toți cilindrii ce urmează a fi folosiți sunt concepuți pentru agentul frigorific recuperat și etichetați pentru el (cilindri speciali pentru recuperarea agentului frigorific). Cilindrii trebuie să fie prevăzuți cu supapă de eșapare a presiunii și ventile de izolare asociate, în stare perfectă de funcțiune. Cilindrii de recuperare goi sunt evacuați și, pe cât posibil, răciți înainte de realizarea recuperării.

- Echipamentul de recuperare va fi în stare bună de funcționare, cu un set de instrucțiuni privind echipamentele care să fie la îndemână și adecvat pentru recuperarea agenților frigorifici inflamabili. În plus, trebuie să fie disponibil un set de cântare calibrate și funcționale. Furtunurile trebuie să fie prevăzute cu cuplaje de deconectare fără scurgeri, funcționale. Înainte de a folosi aparatul de recuperat, asigurați-vă că acesta funcționează în mod satisfăcător, că a fost întreținut corespunzător și că orice componente electrice asociate sunt etanșate pentru a preveni aprinderea în cazul unei eliberări de agent frigorific. Consultați producătorul dacă aveți dubii.

- Agentul frigorific recuperat va fi returnat furnizorului de agent frigorific în cilindrul de recuperare corect și se va completa Nota de transfer deșeuri corespunzătoare. Nu amestecați agenții frigorifici în unitățile de recuperare și mai ales în cilindri. Dacă trebuie eliminate uleiuri de compresor sau compresoare, asigurați-vă că acestea au fost evacuate la un nivel acceptabil, pentru a vă asigura că în lubrifiant nu rămâne agent frigorific inflamabil. Procesul de evacuare se efectuează înainte de a returna compresorul la furnizori. Pentru a accelera acest proces se va folosi doar încălzirea electrică a corpului compresorului. Când uleiul este drenat dintr-un sistem, acest lucru trebuie să se facă în siguranță.

COMPETENTA PERSONALULUI DE SERVICE

GENERALITĂȚI

- Este necesară o instruire suplimentară pe lângă procedurile uzuale de reparare a echipamente-lor frigorifice, atunci când sunt afectate echip-

• În numeroase țări, această instruire este efectuată de organizații naționale de instruire acreditate pentru predarea standardelor naționale relevante de competențe, astfel cum sunt stabilite prin lege.
• Competența obținută trebuie să fie dovedită printr-un certificat.

INSTRUIREA

• Instruirea ar trebui să includă esența următoarelor aspecte:
• Informații privind potențialul exploziv al agenților frigorifici inflamabili, care să arate că substanțele inflamabile pot fi periculoase atunci când nu sunt manipulate cu atenție.
• Informații privind potențiale surse de aprindere, în special cele care nu sunt evidente, precum brichetele, întrerupătoarele de lumină, aspiratoarele, radiatoarele electrice.

- Informații privind diferite concepte de siguranță:

- Neventilat - (v. Clauza GG.2) Siguranța aparatului nu depinde de ventilația

- carcasei. Oprirea aparatului sau deschiderea carcasei nu are niciun efect semnificativ asupra siguranței. Totuși, este posibil ca agentul frigorific care curge să se acumuleze în incintă, iar la deschiderea incintei să se elibereze o atmosferă inflamabilă.

- Incintă ventilată - (v. Clauza GG.4) Siguranța aparatului depinde de ventilația carcasei.

- . Oprirea aparatului sau deschiderea incintei are un efect semnificativ asupra siguranței.

- . Ar trebui luate măsuri pentru asigurarea unei ventilații prealabile suficiente.

- Încăpere ventilată - (v. Clauza GG.5) Siguranța aparatului depinde de ventilația încăperii.

- Oprirea aparatului sau deschiderea carcasei nu are niciun efect semnificativ asupra siguranței.

- Ventilația încăperii nu trebuie să fie oprită în timpul procedurilor de reparații.

- Informatii privind notiunea de componente etanse și incinte etanse cf. IEC 60079-15:2010.

- Informații privind procedurile de lucru corecte:

PUNEREA ÎN FUNCTIUNE

- Asigurați-vă că suprafața este suficientă pentru încărcătura de agent frigorific sau că țeava de ventilatie este asamblată corect.

• Conectați tevile și efectuați un test de scurgere înainte de încărcarea cu agent frigorific.
• Verificați echipamentul de siguranță înainte de punerea în funcțiune.

ÎNTRETINEREA

- Aparatele portabile se vor repara afară sau într-un atelier special echipat pentru efectuarea de operațiuni la aparatele cu agent frigorific inflamabil.

- Asigurați o ventilație suficientă a locului unde se efectuează reparațiile.

- Rețineți că pierderea agentului frigorific poate provoca defectiuni ale echipamentului și că este posibilă apariția unor scurgeri ale agentului frigorific.

- Descârcați condensatoarele astfel încât să nu provocați scântei. Procedura standard de scurtcircuitare a bornelor condensatoarelor provoacă, de regulă, scântei.

- Reasamblati incintele etanse în mod corespunzător. Dacă garniturile sunt uzate, înlocuiti-le.

- Verificati echipamentul de siguranță înainte de punerea în funcțiune.

REPARATIILE

- Aparatele portabile se vor repara afară sau într-un atelier special echipat pentru efectuarea de operațiuni la aparatele cu agent frigorific inflamabil.

- Asigurați o ventilație suficientă a locului unde se efectuează reparațiile.

- Rețineți că pierderea agentului frigorific poate provoca defectiuni ale echipamentului și că este posibilă apariția unor scurgeri ale agentului frigorific.

- Descărcați condensatoarele astfel încât să nu provocați scântei.

- Dacă este necesară lipirea tare, se vor efectua următoarele proceduri, în ordinea corectă:

- Scoateți agentul frigorific. Dacă reglementările naționale nu impun recuperarea, scurgeți agentul frigorific în exterior.

- Asigurați-vă că agentul frigorific scurs nu va provoca pericole. În caz de dubii, ieșirea trebuie păzită de o persoană. Aveți grijă ca agentul frigorific scurs să nu revină în clădire.

- Evacuați circuitul agentului frigorific.

- Purjați circuitul frigorific cu azot timp de 5 min.

- Evacuați din nou.

• Scoateți componentele ce trebuie înlocuite prin tăiere, nu cu flacără.
• Purjați punctul de lipire tare cu azot în timpul procedurii de lipire tare.
• Efectuați un test de scurgeri înainte de încărcarea cu agent frigorific.
• Reasamblati incintele etanse în mod corespunzător. Dacă garniturile sunt uzate, înlocuiti-le.
• Verificați echipamentul de siguranță înainte de punerea în funcțiune.

SCOATEREA DIN FUNCTIUNE

• Dacă siguranța este afectată atunci când echipamentul este scos din funcțiune, agentul frigorific trebuie eliminat înainte de scoaterea din funcțiune.
• Asigurați o ventilație suficientă a locului unde se află echipamentul.
• Rețineți că pierderea agentului frigorific poate provoca defectiuni ale echipamentului și că este posibilă apariția unor scurgeri ale agentului frigorific.
• Descărcați condensatoarele astfel încât să nu provocați scântei.
• Scoateți agentul frigorific. Dacă reglementările naționale nu impun recuperarea, scurgeți agentul frigorific în exterior. Asigurați-vă că agentul frigorific scurs nu va provoca pericole. În caz de dubii, ieșirea trebuie păzită de o persoană. Aveți grijă ca agentul frigorific scurs să nu revină în clădire.
• Evacuați circuitul agentului frigorific.
• Purjați circuitul frigorific cu azot timp de 5 min.
• Evacuați din nou.
• Umpleți cu azot până la presiunea atmosferică.
• Puneti pe echipament o etichetă care să arate că agentul frigorific a fost scos.

ELIMINAREA

- Asigurați o ventilație suficientă a locului unde se efectuează lucrările.

- Scoateți agentul frigorific. Dacă reglementările naționale nu impun recuperarea, scurgeți agentul frigorific în exterior. Asigurați-vă că agentul frigorific scurs nu va provoca pericole. În caz de dubii, ieșirea trebuie păzită de o persoană. Aveți grijă ca agentul frigorific scurs să nu revină în clădire.

- Evacuați circuitul agentului frigorific.

• Purjați circuitul frigorific cu azot timp de 5 min.
• Evacuați din nou.
• Opriti compresorul și drenați uleiul.

TRANSPORTUL, MARCAREA ŞI DEPOZITAREA PENTRU APARATELE CARE FOLOSESC AGENTI FRIGORIFICI INFLAMABILI

TRANSPORTUL ECHIPAMENTELOR CARE CONTIN AGENTI FRIGORIFICI INFLAMABILI

- Se atrage atenția asupra faptului că pot exista reglementări suplimentare privind transportul în ceea ce privește echipamentele ce conțin gaze inflamabile. Numărul maxim al componentelor sau configurația echipamentului ce pot fi transportate împreună vor fi stabilite prin reglementările de transport aplicabile.

MARCAREA ECHIPAMENTELOR CU AJUTORUL SEMNELOR

• În reglementările locale sunt precizate semnele pentru aparate similare folosite într-o zonă de lucru, precum și cerințele minime pentru furnizarea semnelor de siguranță și/sau sănătate pentru un spațiu de lucru.
• Trebuie utilizate toate semnele impuse, iar angajatorii trebuie să se asigure că angajații primesc instrucțiuni și instruire adecvate și suficiente privind semnificația semnelor de siguranță corespunzătoare și privind măsurile ce trebuie luate în legătură cu acestea.
• Eficacitatea semnelor nu trebuie diminuată prin aglomerarea prea multor semne.
• Toate pictogramele folosite trebuie să fie cât mai simple și să conțină doar detalii esențiale.

ELIMINAREA ECHIPAMENTELOR CARE CONTIN AGENTI FRIGORIFICI INFLAMABILI

- Consultați reglementările naționale.

DEPOZITAREA ECHIPAMENTELOR/APARATELOR

• Echipamentele trebuie depozitate conform instrucțiunilor producătorului.
• Depozitarea echipamentelor ambalate (nevândute)
• Echipamentele depozitate trebuie ambalate astfel încât deteriorarea mecanică a echipamentului din ambalaj să nu provoace scurge-rea agentului frigorific.
• Numărul maxim al echipamentelor ce pot fi depozitate împreună va fi stabilit prin reglementările locale aplicabile.

Български

ПРЕНОСИМА КЛИМАТИЧНА ИНСТАЛАЦИЯ

Acest produs beneficiază de recunoașterea și protectția garanției legale în conformitate cu legislația în vigoare. Pentru a vă exercita drepturile sau interesele, trebuie să vă adresați unuia dintre serviciile noastre oficiale de asistență tehnică.

Puteți găsi cel mai apropiat serviciu de asistență tehnică accesând următorul link web: http://taurus-home.com/

De asemenea, puteți solicita informații conexe, contactând-ne (consultați ultima pagină a manualului).

Puteți descărca acest manual de instrucțiuni și actualizările sale la http://taurus-home.com/

Български
