4.62 P-B CLASSIC - Mașină de tuns iarba AL-KO - Manual de utilizare gratuit

Tip produs	Mașină de tuns iarba cu motor pe benzină
Marcă	AL-KO
Model	4.62 P-B CLASSIC
Alimentare	Benzină fără plumb
Tip motor	4 timpi, cu pornire manuală sau electrică (în funcție de versiune)
Rezervor benzină	Capacitate conform recomandărilor producătorului motorului
Ulei motor	Aproximativ 0,6 L
Lățime de tăiere	Aproximativ 46 cm (model 4.62)
Reglaj înălțime de tăiere	Centralizat sau pe roată, mai multe poziții
Coș de colectare	Da, cu indicator de nivel
Funcții suplimentare	Tocare (mulching) și ejectare laterală opțională
Transmisie	Propulsie manuală sau asistată (opțional cu transmisie Vario)
Dispozitive de siguranță	Bară de siguranță, clapet deflector, oprire motor la eliberare
Greutate	Aproximativ 35 kg (estimare)
Întreținere curentă	Curățare după fiecare utilizare, verificare și ascuțire lamă, schimbare ulei, înlocuire filtru aer și bujie
Depozitare	Goliți rezervorul, depozitați la uscat, ferit de îngheț
Garanție	Garanție legală, piese originale recomandate

Întrebări frecvente - 4.62 P-B CLASSIC AL-KO

Cum se pornește mașina de tuns iarba AL-KO 4.62 P-B CLASSIC ?

Asigurați-vă că rezervorul conține benzină și că uleiul motor este la nivel. Puneți maneta de accelerație pe 'Start' (dacă există) sau activați șocul. Trageți bara de siguranță spre ghidon și mențineți-o. Trageți rapid cablul de pornire. Odată ce motorul este cald, dezactivați șocul. Pentru modelele cu pornire electrică, rotiți cheia după ce ați acționat bara de siguranță.

Cum se reglează înălțimea de tăiere ?

Opriți motorul și așteptați oprirea completă a lamei. În funcție de model, utilizați reglajul central (buton de apăsat și mâner de împins/tras) sau reglajul individual al roților (slăbiți șurubul roții, plasați-l în gaura corespunzătoare înălțimii dorite). Asigurați-vă că toate roțile sunt pe aceeași treaptă.

Se poate folosi mașina de tuns iarba fără coș de colectare ?

Da, dar numai cu clapetul deflector montat și în stare bună. Clapetul direcționează iarba în jos și în spate. Nu tundeți fără coș decât dacă arcul clapetului funcționează corect.

Cum se instalează kitul de tocare ?

Opriți motorul și așteptați oprirea lamei. Scoateți coșul de colectare. Ridicați clapetul deflector și introduceți kitul de tocare în orificiul de ejectare până când se cuplează. Nu utilizați niciodată dacă kitul nu se cuplează corect.

Ce trebuie făcut dacă motorul nu pornește ?

Verificați nivelul de benzină, poziția manetei de accelerație (trebuie să fie pe 'Start' sau șoc) și că bara de siguranță este trasă. Controlați bujia de aprindere (murdărie sau uzură), curățați filtrul de aer și asigurați-vă că lama se rotește liber. Pentru modelele electrice, reîncărcați bateria.

Cum se întreține lama de tăiere ?

Purtați mănuși. Deconectați bujia de aprindere. Înclinați mașina de tuns iarba (carburatorul în sus) pentru a accesa lama. Verificați uzura și deteriorările. Faceți ascuțirea sau înlocuirea lamei de către un profesionist. O lamă neechilibrată provoacă vibrații.

Când trebuie schimbat uleiul motor ?

Urmați recomandările producătorului motorului. În general, schimbați uleiul după primele 5 ore de utilizare, apoi după fiecare sezon sau 25 de ore de funcționare. Uleiul uzat trebuie eliminat la un centru de reciclare.

Poate fi folosită mașina de tuns iarba pe o pantă ?

Da, dar cu precauție. Tundeți numai pe pante mai mici de 20° și întotdeauna transversal pe pantă (niciodată în urcare sau coborâre). Fiți stabil și evitați virajele bruște. Mențineți o aderență bună cu încălțăminte solidă.

Cum se depozitează mașina de tuns iarba iarna ?

Goliți rezervorul de benzină și lăsați motorul să funcționeze până se oprește pentru a goli carburatorul. Scoateți bujia de aprindere. Curățați mașina de tuns iarba. Împăturiți ghidonul dacă este posibil. Depozitați într-un loc uscat și ferit de îngheț. Reîncărcați bateria de pornire la fiecare câteva luni.

Unde găsesc piese de schimb pentru această mașină de tuns iarba ?

Utilizați exclusiv piese originale AL-KO. Consultați lista de piese din manual sau contactați un centru de service autorizat. Piesele de uzură comune sunt lama, filtrul de aer, bujia și cureaua de transmisie.

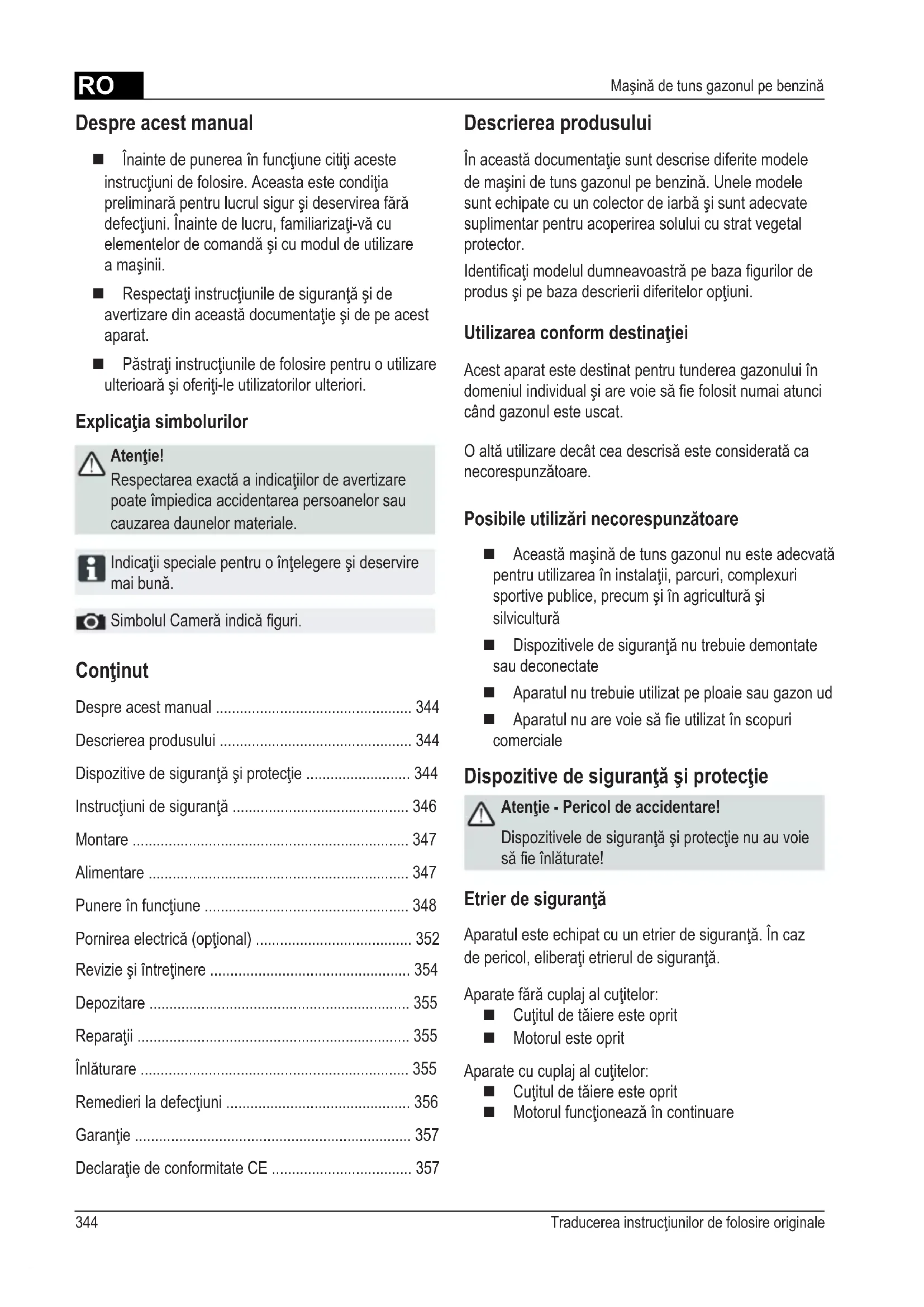

MANUAL DE UTILIZARE 4.62 P-B CLASSIC AL-KO

Înainte de punerea în funcțiune citiți aceste instrucțiuni de folosire. Aceasta este condiția preliminară pentru lucrul sigur și deservirea fără defectiuni. Înainte de lucru, familiarizați-vă cu elementelor de comandă și cu modul de utilizare a mașinii.
■ Respectați instrucțiunile de siguranță și de avertizare din această documentație și de pe acest aparat.
Păstrați instrucțiunile de folosire pentru o utilizare ulterioară și oferiți-le utilizatorilor ulteriori.

Explicația simbolurilor

Atentie!

Respectarea exactă a indicațiilor de avertizare poate împiedica accidentarea persoanelor sau cauzarea daunelor materiale.

Indicații speciale pentru o înțelegere și deservire mai bună.

Simbolul Cameră indică figuri.

Continut

Despre acest manual 344

Descrierea produsului 344

Dispositive de siguranță și protectie 344

Instrucțiuni de siguranță 346

Montare 347

Alimentare 347

Punere în funcțiune 348

Pornirea electrică (opțional) 352

Revizie și întreținere 354

Depozitare 355

Reparații 355

Înlăturare 355

Remedieri la defectiuni 356

Garantie 357

Declaratie de conformitate CE 357

Descrierea produsului

În această documentație sunt descrise diferite modele de mașini de tuns gazonul pe benzină. Unele modele sunt echipate cu un colector de iarbă și sunt adecvate suplimentar pentru acoperirea solului cu strat vegetal protector.

Identificați modelul dumneavoastră pe baza figurilor de produs și pe baza descrierii diferitelor opțiuni.

Utilizarea conform destinației

Acest aparat este destinat pentru tunderea gazonului în domeniul individual și are voie să fie folosit numai atunci când gazonul este uscat.

O altă utilizare decât cea descrisă este considerată ca necorespunzătoare.

Posibile utilizări necorespunzătoare

■ Această mașină de tuns gazonul nu este adecvată pentru utilizarea în instalații, parcuri, complexuri sportive publice, precum și în agricultură și silvicultură
■ Dispozitivele de siguranță nu trebuie demontate sau deconectate
■ Aparatul nu trebuie utilizat pe ploaie sau gazon ud
■ Aparatul nu are voie să fie utilizat în scopuri comerciale

Dispositive de siguranță și protectie

Atentie - Pericol de accidentare!

Dispositivele de siguranță și protectie nu au voie să fie înlăturate!

Etrier de siguranță

Aparatul este echipat cu un etrier de siguranță. În caz de pericol, eliberați etrierul de siguranță.

Aparate fără cuplaj al cuțitelor:

■ Cuțitul de tăiere este oprit
Motorul este oprit

Aparate cu cuplaj al cuțitelor:

■ Cuțitul de tăiere este oprit
■ Motorul funcționează în continuare

Clapetă anti-impact

Clapeta anti-impact protejează împotriva părților care se expulzează.

1 Cablu de pornire 9 Ajustarea înălțimii de tăiere*
2 Pornire, oprire* 10 Cuplajul cuțitelor*
3 Acționarea roților* 11 Transmisia Vario*
4 Etrier de siguranță 12 Manual de utilizare
5 Ajustarea ergonomică în înălțime* 13 Inserție de aruncare*
6 Indicator al nivelului de umplere* 14 Clapetă de închidere*
7 Clapetă anti-impact* 15 Set pentru acoperirea solului cu strat vegetal protector*
8 Colector de iarbă* * în funcție de varianta de execuție

Simboluri pe aparat

	Atenție!Aveți grijă la manipulare.		Înainte de lucrările la mecanismul de tăiere scoateți fișa bujiilor.
	Înainte de punere în funcțiune citiți manualul de utilizare!		Desfacetți frâna de motor.
	Țineți terții departe de zona periculoasă! Porniți acțion
	Măinile și picioarele trebuie să se țină la distanță de mecanismul de tăiere!		Accelerare Pornire / Oprire.
	Mențineți distanța față de zona periculoasă.

Simboluri suplimentare la aparatele cu pornire electrică

Atenție! Pericol prin şoc electric.

Mențineți cablul de alimentare departe de cuțite.

Deconectați aparatul întotdeauna de la rețea înainte de lucrările de revizie sau atunci când cablul este deteriorat.

Instrucțiuni de siguranță

Atentie!

Utilizați aparatul doar dacă acesta este în stare tehnica ireproșabilă!

Atenție - Pericol de accidentare!

Dispositivele de siguranță și protectie nu au voie să fie înlăturate!

Atentie - Pericol de incendiu!

Nu păstrați mașina cu rezervorul plin în clădiri, în care aburii de benzină pot intra în contact cu focul deschis sau cu scântei!

Zona din jurul motorului, tobei de eşapament, rezervorului de combustibil nu trebuie să conțină gazon tuns, bezină și ulei.

■ Tineți terții departe de zona periculoasă
■ Administratorul sau utilizatorul maşinii este responsabil de accidentările altor persoane și a proprietății acestora
Copii sau alte persoane, care nu cunosc manualul de utilizare, nu au voie să folosească aparatul
■ Respectați prevederile locale referitoare la vârsta minimă a operatorului
■ Aparatul nu va fi utilizat de operatori sub influența alcoolului, drogurilor sau a medicamentelor

■ Purtați îmbrăcăminte corespunzătoare

Pantaloni lungi
Pantofi ficși și siguri împotriva alunecării
Protectie auditivă

■ La lucrul în pante

asigurați întotdeauna o poziție stabilă
lucrați întotdeauna oblic față de direcția pantei, niciodată în sus și în jos

nu tăiați gazonul în pante cu o înclinație mai mare de 20°
■ atenție specială la întoarcere

■ Lucrați numai la lumina zilei suficientă sau cu iluminare artificială

■ Mențineți la distanță corpul, membrele și îmbrăcămintea de mecanismul de tăiere

■ Respectați prevederile specifice țării respective privind programul de lucru

■ Nu lăsați aparatul în funcțiune nesupravegheat

■ Cositi numai cu un cutit ascutit

Nu utilizati aparatul cu dispositive de protectie / gri-laje de protectie deteriorate

Nu utilizați niciodată aparatul cu dispozitivele de protecție, care nu au fost montate complet (de ex.: clapetă anti-impact, dispozitive de colectare a ierbii)

Înainte de orice utilizare, verificați dacă aparatul prezintă eventuale deteriorări, dispuneți înlocuirea pieselor deteriorate înainte de o reutilizare

■ Opriți motorul, așteptați oprirea aparatului și scoateți fișa bujiilor

la părăsirea aparatului
după apariția defectiunilor
înainte de slăbirea dispozitivelor de blocare
înainte de înlăturarea înfundărilor
după contactul cu corpuri străine
când apar disfuncționalități sau vibrații la mașină

Căutați eventualele deteriorări ale mașinii de tuns gazonul și executați reparațiile necesare, înainte de a o porni din nou și de a lucra cu aceasta.

■ Introduceți fișa bujiilor și porniți motorul
după remedierea defectiunilor (vezi tabelul de defectiuni) și verificarea aparatului
după curățarea aparatului

■ Verificați complet și cu atenție terenul de pe care trebuie tuns gazonul, îndepărtați toate corpurile străine

■ Trebuie acordată atenție deosebită la întoarcerea mașinii de tuns gazonul sau când o trageți spre dumneavoastră

■ Nu tundeți gazonul peste obstacole (de ex. crengi, rădăcini de copac)

Îndepărtați gazonul tuns numai când motorul este oprit

■ Opriți motorul / cuțitul, dacă se traversează o altă suprafață decât cea care trebuie costă
■ Nu ridicati sau nu transportați aparatul cu motorul în funcțiune
La umplerea cu benzină sau ulei de motor, nu mâncați și nu beți
■ Nu inspirați aburii de benzină
■ Maşina trebuie deplasată la pas
Înainte de utilizare, verificați dacă piulițele, şuruburile și bolțurile sunt bine fixate

Montare

Respectați instrucțiunile de montaj anexate.

Atentie!

Aparatul are voie să fie folosit abia după o montare completă.

Alimentare

Înainte de punerea în funcțiune, trebuie să alimentați mașina de tuns gazonul cu combustibil.

Avertizare - Pericol de incendiu!

Benzina și uleiul sunt foarte inflamabile!

Respectați întodeauna manualul de utilizare furnizat al producătorului motorului.

	Benzină Ulei de motor
Tipuri benzină	normală / fără plumb	vezi indicațiile producătorului motorului
Cantitatea de umplere	vezi indicațiile producătorului motorului	cca. 0,6 l

Siguranță

Avertizare!

Nu lăsați niciodată să funcționeze motorul în spații închise. Pericol de intoxicare!

Păstrați benzina și uleiul numai în recipientele prevăzute în acest sens
■ Umpleți sau goliți benzina și uleiul în aer liber, numai când motorul s-a răcit
Nu umpleți cu benzină și ulei, când motorul funcționează
■ Nu umpleți rezervorul în exces (benzina se extinde)
■ Nu fumați în timpul alimentării
Nu deschideți buşonul rezervorului când motorul este în funcțiune sau este fierbinte
■ Schimbați rezervorul deteriorat sau capacul deteriorat al rezervorului
Închideți întotdeauna bine capacul de rezervor
■ Atunci când s-a scurs benzină:
Nu porniti motorul
Evitați încercările de pornire
Curățați aparatul
■ Dacă s-a scurs ulei de motor:
Nu porniți motorul
Aspirați uleiul de motor scurs cu liant de ulei sau lavetă și eliminați-l în mod regulamentar
Curățați aparatul

Uleiul folosit nu:

■ se depune la deşeuri
se varsă în canalizare, scurgere sau pe pământ

Vă recomandăm să predați uleiul uzat într-un recipient închis unui centru de reciclare sau unui punct de service.

Alimentarea cu benzină

1. Desfaceti buşonul rezervorului, depozitați la loc curat.
2. Umpleți benzina cu o pâlnie.
3. Închideți ferm orificiul de umplere a rezervorului și curățați.

Umplerea cu ulei de motor

1. Desfaceți buşonul de umplere cu ulei, depozitați buşonul la loc curat.
2. Umpleți uleiul cu o pâlnie.
3. Închideți ferm orificiul de umplere cu ulei și curățați.

Punere în funcțiune

Atentie!

Este interzisă utilizarea aparatului cu mecanism de tăiere sau piese de fixare slăbite, deteriorate sau uzate!

Efectuați un control vizual înainte de orice punere în funcțiune.

Simbolul Cameră de la paginile următoare face referire la figuri, vezi pagina 4–7.

Reglarea înălțimii de tăiere

Atentie - Pericol de accidentare!

Reglați înălțimea de tăiere numai când motorul și cuțitul sunt oprite.

- Reglați întotdeauna toate roțile la aceeași înălțime de tăiere.

- Reglarea înălțimii de tăiere depinde de model.

Reglarea centrală (1)

1. Mențineți apăsat butonul reglării centrale a înălțimii (1/1).

Pentru tunderea scurtă a gazonului, apăsați în jos mânerul reglării centrale a înălțimii (1/2)

Pentru tunderea mai mare a gazonului, trageti în sus mânerul reglării centrale a înălțimii (1/2)

Este indicată treapta reglării centrale a înălțimii (1/3)

1. Eliberați butonul la înălțimea dorită de tăiere.

Reglarea axului sau reglarea centrală (2, 3)

1. Apăsați într-o parte și mențineți apăsată maneta pentru deblocare.
2. Împingeți maneta spre stânga sau spre dreapta la înălțimea dorită de tăiere.
3. Permiteti fixarea manetei.
4. Atenție la aceeași poziție de fixare a tuturor roților.

Reglarea rapidă a roții sau reglarea axului (4)

1. Apăsați într-o parte maneta pentru deblocare și mențineți-o apăsată.
2. Împingeți maneta spre stânga sau spre dreapta la înălțimea dorită de tăiere.
3. Permiteti fixarea manetei.
4. Atenție la aceeași poziție de fixare a tuturor roților.

Reglarea roții (6)

1. Slăbiti şurubul roții.
2. Introduceți şurubul roții în orificiul pentru înălțimea dorită de tăiere.
3. Strângeti şurubul roții.
4. Atenție la aceeași poziție a orificiului la toate roțile.

Reglarea centrală a axului (€)

1. Aşezati ambele degete mari pe capetele axului.
2. Aşezati degetele sub carcasa maşinii de tuns gazonul.
3. Trageți axul cu ambele degete mari din teșitura anterioară pentru înălțimea de tăiere.
4. Trageți axul cu ambele degete mari în fața adânciturii dorite pentru înălțimea de tăiere și permiteți fixarea acestuia.
5. Atenție la aceeași poziție de fixare a tuturor roților.

Cosirea cu colector de iarbă

Atentie - Pericol de accidentare!

Scoateți sau montați colectorul de iarbă, numai cu motorul și cuțitul oprite.

1. Ridicați clapeta anti-impact și suspendați colectorul de iarbă în suport (☐ 8).

Indicatorul nivelului de umplere

Indicatorul nivelului de umplere este apăsat în sus prin curentul de aer din momentul cosirii (7a).

Atunci când colectorul de iarbă se umple, indicatorul nivelului de umplere se află la cutie (7b). Colectorul de iarbă trebuie golit.

Colectorul de iarbă

1. Ridicati clapeta anti-impact.
2. Desprindeți colectorul de iarbă și scoateți spre spate (8).
3. Goliți colectorul de iarbă.
4. Ridicați clapeta anti-impact și suspendați din nou colectorul de iarbă în suport (☐ 8).

Cosire fără colector de iarbă

Atentie!

Cositi fără colectorul de iarbă doar dacă, arcul de torsiune al clapetei anti-impact este funcționabil.

Clapeta anti-impact este lipită prin forța de arcuire de carcasa mașinii de tuns gazonul. Astfel iarba tăiata este aruncată în spate.

Acoperirea solului cu strat vegetal protector cu ajutorul setului special (opțional)

La acoperirea solului cu strat vegeal protector, bunul de tăiat nu este colectat, ci rămâne pe gazon. Stratul vegetal protector protejează solul împotriva uscării și îl hrănește cu substanțe nutritive.

Cele mai bune rezultate se obțin prin retăierea regulată la cca. 2 cm. Numai iarba tânără cu frunzele moi putrezește rapid.

Înălțimea ierbii înainte de acoperirea cu strat vegetal protector: Maxim 8 cm
Înălțimea ierbii după acoperirea cu strat vegetal protector: Cel puțin 4 cm

Adaptați viteza pasului acoperirii solului cu strat vegetal protector, nu vă deplasați foarte rapid.

Utilizarea setului pentru acoperirea solului cu strat vegetal protector

Atentie - Pericol de accidentare!

Introduceți sau îndepărtați setul pentru acoperirea solului cu strat vegetal protector, numai cu motorul și cuțitul oprite.

1. Scoateți colectorul de iarbă ( 8).
2. Ridicați clapeta anti-impact și introduceți setul pentru acoperirea solului cu strat vegetal protector în canalul de aruncare (9). Dispozitivul de blocare trebuie să se fixeze.

Dacă setul nu se fixează, setul și cuțitul pot fi deteriorate.

Îndepărtarea setului pentru acoperirea solului cu strat vegetal protector

1. Ridicati clapeta anti-impact.
2. Slăbiti dispozitivul de blocare de la setul pentru acoperirea solului cu strat vegetal protector (10/1).
3. Scoateți setul pentru acoperirea solului cu strat vegetal protector (10/2).

Cosirea cu dispozitivul de aruncare a ierbii în lateral (opțional)

Atenție - Pericol de accidentare!

Scoateți sau montați dispozitivul de aruncare a ierbii în lateral, numai cu motorul și cuțitul oprite.

Introducerea dispozitivului de aruncare a ierbii în lateral

1. Îndepăratați colectorul de iarbă și introduceți setul pentru acoperirea solului cu strat vegetal protector.
2. Deschideți capacul pentru dispozitivul de aruncare a ierbii în lateral și țineți-l ferm (11/1).
3. Introduceți canalul pentru aruncarea ierbii în lateral (11/2).
4. Închideți capacul încet. Capacul asigură canalul de aruncare a ierbii în lateral împotriva căderii.

Îndepărtarea dispozitivului de aruncare a ierbii în lateral

1. Deschideți capacul pentru dispozitivul de aruncare a ierbii în lateral și țineți-l ferm (☐ 11/1).
2. Îndepărtați dispozitivul de aruncare a ierbii în lateral și închideți capacul (11/2).

Ajustarea înălțimii de apucare (opțional)

Reglarea butonului

1. Mențineți apăsate ambele butoane de la bara superioară și reglați poziția dorită (12/1).
2. Eliberați butoanele, pentru a fixa astfel bara superioară.

Sistem de fixare

1. Tineți ferm bara și slăbiti ambele sisteme de fixare (12/2).
2. Aduceți bara în poziția dorită
3. Închideți sistemele de fixare.

Pornirea motorului

Atenție - Pericol de intoxicare!

Nu lăsați niciodată să funcționeze motorul în spații închise.

Atenție - Pericol de accidentare!

Nu basculați aparatul la procesul de pornire.

• Porniți motorul numai când cuțitul este montat (cuțitul servește ca masă centrifugală)
• La pornirea motorului încălzit prin funcționare, NU utilizați clapeta de aer sau butonul primar
• Nu modificati setările regulatorului de la motor

Nu porniți aparatul, în cazul în care canalul de aruncare nu este acoperit printr-una din următoarele piese:

Colector de iarbă
Clapetă anti-impact
- Set pentru acoperirea solului cu strat vegetal protector

■ Acționați comutatorul de pornire cu deosebită atenție, conform instructiunilor producătorului
■ Atenție la distanța suficientă a picioarelor față de unealta de tăiere
■ Nu porniți aparatul în iarbă mică

Semne de poziție pe aparat:

Clapetă de aer*Pornit Oprit
Accelerare*Pornire Oprire
Accelerare cu clapeta de aer*
Transmisia Vario*Rapid Încet
Cuplajul cuțitelor*Pornit Oprit

* în funcție de varianta de execuție

Start manual

fără accelerare, cu clapetă de aer

CHOKE Pornit Oprit

1. Reglați clapeta de aer în poziția 1 (16/1).
2. Trageți etrierul de siguranță pentru bara superioară și țineți-l ferm (17) – etrierul de siguranță nu se fixează.
3. Extrageți cablul de pornire și apoi lăsați-l să se ruleze ușor (18).
4. După încălzirea motorului (cca. 15–20 secunde) reglați clapeta de aer în poziția 2 (13/2).

Motorul are un reglaj de accelerare fixă. Nu este posibilă o reglare a turației.

fără accelerare, cu primar (16)

1. Apăsați butonul primar de 3 ori, într-un interval de cca. 2 secunde (16). La temperaturi sub 10° C apăsați butonul primar de 5 ori.
2. Trageți etrierul de siguranță pentru bara superioară și țineți-l ferm (17) – etrierul de siguranță nu se fixează.
3. Extrageți cablul de pornire și apoi lăsați-l să se ruleze ușor (18).

Motorul are un reglaj de accelerare fixă. Nu este posibilă o reglare a turației.

fără accelerare, fără primar/clapetă de aer

1. Trageți etrierul de siguranță pentru bara superioară și țineți-l ferm (17) – etrierul de siguranță nu se fixează.
2. Extrageti cablul de pornire și apoi lăsați-l să se ruleze ușor (18).

Motorul are un reglaj de accelerare fixă. Nu este posibilă o reglare a turației.

cu accelerare, cu clapetă de aer

Accelerare cu clapeta de aer

1. Reglați clapeta de aer în poziția (14(1)).
2. Trageți etrierul de siguranță pentru bara superioară și țineți-l ferm (17) – etrierul de siguranță nu se fixează.
3. Extrageți cablul de pornire și apoi lăsați-l să se ruleze ușor (18).
4. După încălzirea motorului (cca. 15–20 secunde) reglati pedala de acceleratie într-o poziție între și (14/2).

cu accelerare, fără primar/clapetă de aer

1. Reglați pedala de acceleratie în poziția (20/1).
2. Trageți etrierul de siguranță pentru bara superioară și țineți-l ferm (17) - etrierul de siguranță nu se fixează.
3. Extrageti cablul de pornire și apoi lăsați-l să se ruleze ușor (18).
4. După încălzirea motorului (cca. 15–20 secunde) reglați pedala de accelerație într-o poziție între și (20)

cu accelerare, cu primar (16)

1. Reglați pedala de acceleratie în poziția (20/1).
2. Apăsați butonul primar de 3 ori, într-un interval de cca. 2 secunde (16). La temperaturi sub 10° C apăsați butonul primar de 5 ori.
3. Trageți etrierul de siguranță pentru bara superioară și țineți-l ferm (17) - Etrierul de siguranță nu se fixează.
4. Extrageti cablul de pornire și apoi lăsați-l să se ruleze ușor (18).
5. Atunci când motorul funcționează, poziționați pedala de accelerație pentru turația dorită a motorului într-o poziție între și (20).

Pornirea electrică (opțional)

Pornirea electrică cu primarul (16)

1. Reglați pedala de acceleratie în poziția „START“ (15/1).
2. Apăsați butonul primar de 3 ori, într-un interval de cca. 2 secunde (16). La temperaturi sub 10 °C, apăsați butonul primar de 5 ori.
3. Trageți etrierul de siguranță pentru bara superioară și țineți-l ferm (17) – etrierul de siguranță nu se fixează.
4. Întoarceți cheia de contact complet la dreapta în contact (19).
5. Atunci când motorul pornește, eliberați cheia de contact (sare înapoi în poziția „0“).
6. Reglați pedala de acceleratie conform turației dorite a motorului într-o poziție între și (15/2).

Pornire electrică fără primar/clapeta de aer (15)

1. Reglați pedala de acceleratie în poziția „START“ (☐ 15/1).
2. Trageți etrierul de siguranță pentru bara superioară și țineți-l ferm (17) – etrierul de siguranță nu se fixează.
3. Întoarceți cheia de contact complet la dreapta în contact (19).
4. Atunci când motorul pornește, eliberați cheia de contact (sare înapoi în poziția „0“).
5. Reglați pedala de acceleratie conform turației dorite a motorului într-o poziție între și 15(2).

Cuplajul cuțitelor (opțional)

Cuplajul cuțitelor Pornit Oprit

Cu ajutorul cuplajului cuțitelor, cuțitele pot fi pornite și oprite în timp ce motorul funcționează în continuare.

Cuplarea cuțitelor

1. Trageți etrierul de siguranță pentru bara superioară și țineți-l ferm (☐ 17) - Etrierul de siguranță nu se fixează.
2. Împingeți maneta cuplajului departe de corp (21/1)

- Cuțitul pornește.

Opriti cutitul.

1. Eliberați etrierul de siguranță ( 25).

2. Cuțitul se oprește.

3. Maneta cuplajului intră în poziție de repaus (21/2).

Oprirea motorului

Aparat fără cuplaj al cuțitelor

1. Reglați pedala de acceleratie în poziția (20/2)

1. Eliberați etrierul de siguranță ( 25).

- Motorul se opreşte.

Atenție, răniri grave prin tăiere!

Motorul poate funcționa ulterior. După deconectare, asigurați-vă că motorul este oprit.

Aparat cu cuplaj al cuțitelor

Cuplajul cuțitelor Pornit Oprit

1. Eliberați etrierul de siguranță ( 25).

2. Reglați pedala de acceleratie în poziția (20/2).

3. Motorul se oprește.

Atenție, răniri grave prin tăiere!

Motorul poate funcționa ulterior. După deconectare, asigurați-vă că motorul este oprit.

Actionarea rotilor (optional) (2)

Atentie!

Conectați angrenajul numai atunci când motorul este pornit.

Pornirea actionării roților

1. Apăsați mânerul de comutare al angrenajului către bara superioară și țineți-l ferm (22) – mânerul de comutare al angrenajului nu se blochează.
2. Acționarea roților se conectează.

Oprirea actionării roților

1. Eliberați mânerul de comutare al angrenajului (24).
2. Actionarea roților se deconectează.

Transmisie Vario (Speed Control) (optional)

Transmisie Vario Rapid Încet

Cu ajutorul transmisiei Vario, viteza de deplasare a maşinii de tuns gazonul poate fi modificat treptat.

Atentie!

Actionați maneta numai atunci când motorul este pornit. Conectarea fără actionarea motorului poate deteriora mecanismul de actionare.

■ Pentru o viteză mai înaltă, trageți manetă (23) în direcția (3/2)
■ Pentru o viteză mai joasă, trageți manetă (23) în direcția (3/1)

Adaptați întotdeauna viteza de deplasare la starea actuală a solului și gazonului.

Revizie și întreținere

Atentie - Pericol de accidentare!

• Înaintea oricăror lucrări de întreținere și îngrijire, deconectați motorul și fișa bujiilor.
• Motorul poate funcționa ulterior. După deconectare, asigurați-vă că motorul este oprit.
• În cazul lucrărilor de întreținere sau mentenanță la cuțit se vor purta întotdeauna mănuși de lucru!

■ Verificați funcționarea și uzura dispozitivului de colectare a ierbii
■ Curățați aparatul după fiecare utilizare
Nu stropiți aparatul cu apă, apa poate cauza defectiuni (instalație de aprindere, carburator)
■ Controlați cuțitul în mod regulat dacă prezintă deteriorări
■ Înlocuiți întotdeauna amortizoarele defecte

Înclinarea maşinii de cosit

În funcție de producătorul motorului trebuie:

■ carburatorul / filtrul de aer să indice în sus (26)

■ bujia să indice în sus (27)

A se respecta manualul de utilizare al motorului!

Ascuțirea / Schimbarea cuțitelor

Permiteți ascuțirea / înlocuirea cuțitelor tocite sau deteriorate numai de un service sau de o companie autorizată de specialitate
■ Cuțitele ascuțite trebuie să fie echilibrate

Atentie!

Cuțitele neechilibrate cauzează vibrații puternice și deteriorează mașina de tuns gazonul.

Încărcarea bateriei demarorului (opțional)

Bateria demarorului nu necesită întreținere și se încarcă în mod normal de la mașina de tuns gazonul.

În cazuri speciale, bateria trebuie încărcate de utilizator:

Înainte de prima punere în funcțiune a mașinii de tuns gazonul
La descărcare, înainte de pauza de iarnă sau la perioade de stagnare mai mari (> 6 luni)

Procesul de încărcare:

1. Scoateți aparatul de încărcat din cutia bateriei.
2. Detaşati cablul bateriei de la cablul motorului (28).
3. Legați cablul bateriei cu cablul încărcătorului (29).
4. Conectați aparatul de încărcat la rețeaua de curent. Tensiunea rețelei de curent trebuie să corespundă cu tensiunea de funcționare a încărcătorului.

Durata de încărcare este de cca. 36 ore.

Folosiți doar aparatul original de încărcare livrat.

Atentie!

• Încărcați bateria demarorului numai în spații uscate, bine aerisite.
• Nu puneti mașina de tuns gazonul în funcțiune în timpul încărcării.

Întreținerea motorului

Schimbarea uleiului de motor

1. Pentru colectarea uleiului pregătiți un recipient corespunzător.
2. Permiteti scurgerea completă a uleiului prin orificiul de umplere cu ulei sau aspirați-l.

Înlăturați în mod ecologic uleiul folosit de motor! Vă recomandăm să predați uleiul uzat într-un recipient închis unui centru de reciclare sau unui punct de service.

Uleiul uzat nu

• se depune la deşeuri
• în canalizare sau scurgere
• se varsă pe sol

Schimbarea filtrului de aer

■ Respectați indicațiile producătorului motorului.

Schimbarea bujiei

■ Respectați indicațiile producătorului motorului.

Actionarea rotilor (optional)

Reglarea cablului Bowden

Dacă atunci când motorul funcționează, acționarea roților nu se mai poate cupla- sau decupla, cablul Bowden corespunzător trebuie reglat ulterior.

Atentie!

Reglați cablul Bowden numai atunci când motorul este oprit.

1. Răsuciți partea de reglare de la cablul Bowden în direcția săgeții (30).
2. Pentru verificarea reglării, porniți motorul și cuplați acționarea roților.
3. Dacă actionarea roților tot nu funcționează, mașina de tuns gazonul trebuie dusă la un service sau o companie autorizată de specialitate.

Ungerea pinionului de antrenare

■ Ungeți din când în când pinionul de antrenare de pe axul transmisiei cu ulei de pulverizare

Transmisia acționării roților nu necesită întreținere.

Depozitare

Atenție - Pericol de explozie!

Nu depozitați aparatul în apropierea flăcărilor deschise sau surselor de căldură.

■ Lăsați motorul să se răcească
■ Piați bara superioară pentru un spațiu redus de depozitare (31, 32)
■ Depozitați aparatul uscat și departe de accesul copiilor sau persoanelor neavizate
■ Depozitați bateria starterului protejată de înghet
Încărcați din când în când bateria demarorului
■ Goliți rezervorul de benzină
■ Scoateți fișa bujiilor

Reparații

Lucrările de reparație trebuie realizate numai de oficiile de service și de companiile autorizate de specialitate.

Înlăturare

Aparatele scoase din uz, bateriile sau acumulatorii nu vor fi aruncate în gunoiul menajer!

Ambalajul, aparatul și accesoriiile sunt din material reciclabil și trebuie înlăturate în mod corespunzător.

Remedieri la defectiuni

Atentie!

Cuțitele și arborele de motor nu au voie să fie aliniate.

Defecțiune Solutie
Motorul nu pornește▪ Alimentarea cu benzină
Puterea motorului scade▪ Corectați înălțimea de tăiere
Tăiere necorespunzătoare▪ Ascuțiți / înlocuiti cuțitele de cosit
Colectorul de iarbă nu alimentează suficient
Actionarea roților nu funcționează
Roțile nu se rotesc atunci când angrenajul este pornit
Aparatul vibrează neobișnuit de puternic

Pentru defectele care nu sunt listate în acest tabel, sau pe care nu le puteți remedia singur, vă rugăm să contactați serviciul nostru pentru clienti.

■ Verificarea unui specialist este întotdeauna necesară:

la trecerea peste un obstacol
la oprire bruscă a motorului
la defectiuni ale angrenajului
la curele trapezoidale defecte
la cuțite îndoite
la un arbore de motor îndoit

Declaratie de conformitate CE

■ vezi instructiunile de montaj

Garantie

Remediem eventualele greșeli de material sau producție la aparat în timpul perioadei legale de limitare pentru pretențiile de defectiuni conform alegerii noastre prin reparare sau livrarea pieselor de schimb. Perioada de limitare se stabilește în funcție de legile statului în care a fost livrat aparatul.

Garantia noastră este valabilă doar pentru: Garantia devine nulă în cazurile :

■ Deservire corespunzătoare a aparatului
■ Respectarea manualului de utilizare
■ Folosirea pieselor originale de schimb

■ Reparații la aparat
■ Modificări tehnice la aparat
Utilizare necorespunzătoare (de ex.: în scopuri comerciale sau comunale)

De la garantie sunt excluse:

■ Avarii la stratul de lac, cauzate de uzură naturală

■ Componente de uzură, care sunt prevăzute pe lista pieselor de schimb cu cadrul XXX XXX (X)
■ Motoare cu ardere – pentru acestea sunt valabile prevederile separate de garanție a producătorilor respectivi de motoare

În cazul acordării garanției adresați-vă cu această declarație de acordare a garanției și chitanța de cumpărare dealerului dvs. sau unui service autorizat. Prin această declarație de acordare a garanției pretențiile legale pentru defectiuni ale cumpărătorului rămân neatinse față de vânzător.
