4.62 P-B CLASSIC - Cortadora de césped AL-KO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortacésped de gasolina
Marca	AL-KO
Modelo	4.62 P-B CLASSIC
Combustible	Gasolina sin plomo
Tipo de motor	4 tiempos, con arranque manual o eléctrico (según versión)
Depósito de gasolina	Capacidad según recomendaciones del fabricante del motor
Aceite de motor	Aproximadamente 0,6 L
Anchura de corte	Aproximadamente 46 cm (modelo 4.62)
Ajuste de altura de corte	Centralizado o por rueda, varias posiciones
Bolsa recolectora	Sí, con indicador de nivel
Funciones adicionales	Picado (mulching) y expulsión lateral opcional
Transmisión	Propulsión manual o asistida (opción con transmisión Vario)
Dispositivos de seguridad	Barra de seguridad, deflector, parada del motor al soltar
Peso	Aproximadamente 35 kg (estimado)
Mantenimiento corriente	Limpieza después de cada uso, control y afilado de cuchilla, cambio de aceite, reemplazo de filtro de aire y bujía
Almacenamiento	Vaciar el depósito, guardar en lugar seco y protegido de heladas
Garantía	Garantía legal, piezas originales recomendadas

Preguntas frecuentes - 4.62 P-B CLASSIC AL-KO

¿Cómo arrancar el cortacésped AL-KO 4.62 P-B CLASSIC?

Asegúrese de que el depósito tenga gasolina y que el aceite del motor esté al nivel. Coloque la palanca del acelerador en 'Start' (si está presente) o active el cebador. Tire de la barra de seguridad hacia el manillar y manténgala. Tire rápidamente del cable de arranque. Una vez que el motor esté caliente, desactive el cebador. Para los modelos con arranque eléctrico, gire la llave después de activar la barra de seguridad.

¿Cómo ajustar la altura de corte?

Apague el motor y espere la parada completa de la cuchilla. Según el modelo, use el ajuste central (botón para presionar y manija para empujar/tirar) o el ajuste individual de las ruedas (afloje el tornillo de la rueda, colóquela en el orificio correspondiente a la altura deseada). Asegúrese de que todas las ruedas estén en la misma posición.

¿Se puede usar el cortacésped sin bolsa recolectora?

Sí, pero solo con el deflector colocado y en buen estado. El deflector dirige la hierba hacia abajo y atrás. Solo corte sin bolsa si el resorte del deflector funciona correctamente.

¿Cómo instalar el kit de mulching?

Apague el motor y espere la parada de la cuchilla. Retire la bolsa recolectora. Levante el deflector e inserte el kit de mulching en el orificio de expulsión hasta que encaje. No lo use nunca si el kit no encaja correctamente.

¿Qué hacer si el motor no arranca?

Verifique el nivel de gasolina, la posición de la palanca del acelerador (debe estar en 'Start' o cebador), y que la barra de seguridad esté bien tirada. Revise la bujía (suciedad o desgaste), limpie el filtro de aire, y asegúrese de que la cuchilla gire libremente. Para los modelos eléctricos, recargue la batería.

¿Cómo mantener la cuchilla de corte?

Use guantes. Desconecte la bujía. Incline el cortacésped (carburador hacia arriba) para acceder a la cuchilla. Verifique el desgaste y daños. Haga afilar o reemplazar la cuchilla por un profesional. Una cuchilla desbalanceada causa vibraciones.

¿Cuándo hay que cambiar el aceite del motor?

Siga las recomendaciones del fabricante del motor. En general, cambie el aceite después de las primeras 5 horas de uso y luego después de cada temporada o 25 horas de funcionamiento. El aceite usado debe eliminarse en un centro de reciclaje.

¿Se puede usar el cortacésped en pendiente?

Sí, pero con precaución. Solo corte en pendientes de menos de 20° y siempre en sentido transversal (nunca subiendo o bajando). Manténgase estable y evite giros bruscos. Mantenga buena tracción con calzado firme.

¿Cómo guardar el cortacésped en invierno?

Vacíe el depósito de gasolina y haga funcionar el motor hasta que se pare para vaciar el carburador. Retire la bujía. Limpie el cortacésped. Pliegue el manillar si es posible. Almacene en un lugar seco y sin heladas. Recargue la batería de arranque cada pocos meses.

¿Dónde encontrar piezas de repuesto para este cortacésped?

Utilice exclusivamente piezas originales AL-KO. Consulte la lista de piezas en el manual o contacte un centro de servicio postventa autorizado. Las piezas de desgaste comunes son la cuchilla, el filtro de aire, la bujía y la correa de transmisión.

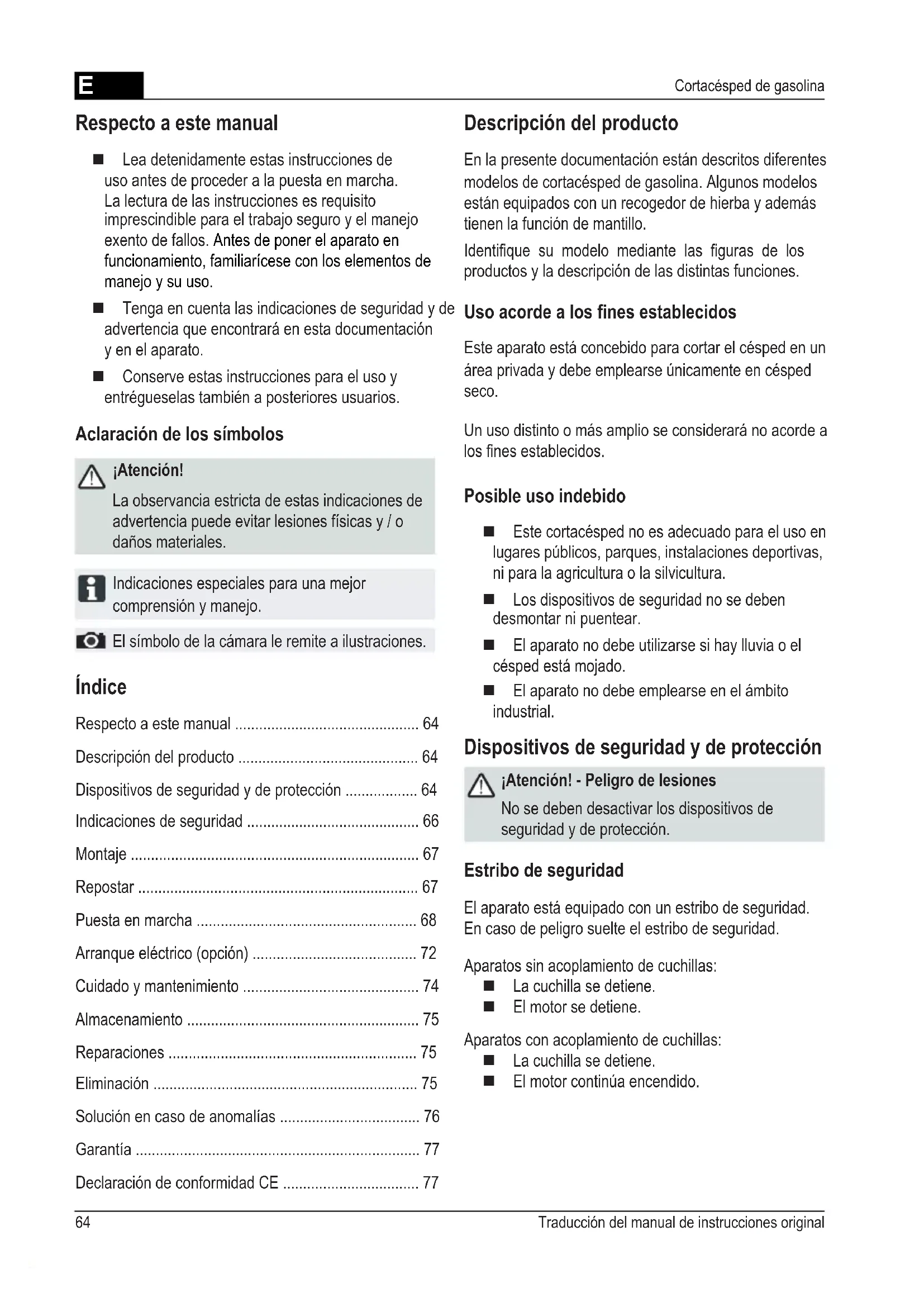

MANUAL DE USUARIO 4.62 P-B CLASSIC AL-KO

E: Instrucciones de uso ....64

Respecto a este manual

■ Lea detenidamente estas instrucciones de uso antes de proceder a la puesta en marcha. La lectura de las instrucciones es requisito imprescindible para el trabajo seguro y el manejo exento de fallos. Antes de poner el aparato en funcionamiento, familiarícese con los elementos de manejo y su uso.
Tenga en cuenta las indicaciones de seguridad y de advertencia que encontrará en esta documentación y en el aparato.
■ Conserve estas instrucciones para el uso y entrégueselas también a posteriores usuarios.

Aclaración de los símbolos

¡Atención!

La observancia estricta de estas indicaciones de advertencia puede evitar lesiones físicas y / o daños materiales.

Indicaciones especiales para una mejor comprensión y manejo.

El símbolo de la cámara le remite a ilustraciones.

Índice

Respecto a este manual 64

Descripción del producto 64

Dispositivos de seguridad y de protección 64

Indicaciones de seguridad 66

Montaje 67

Repostar 67

Puesta en marcha 68

Arranque eléctrico (opción) 72

Cuidado y mantenimiento 74

Almacenamiento 75

Reparaciones 75

Eliminación 75

Solución en caso de anomalías 76

Garantía 77

Declaración de conformidad CE 77

Descripción del producto

En la presente documentación están descritos diferentes modelos de cortacésped de gasolina. Algunos modelos están equipados con un recogedor de hierba y además tienen la función de mantillo.

Identifique su modelo mediante las figuras de los productos y la descripción de las distintas funciones.

Uso acorde a los fines establecidos

Este aparato está concebido para cortar el césped en un área privada y debe emplearse únicamente en césped seco.

Un uso distinto o más amplio se considerará no acorde a los fines establecidos.

Posible uso indebido

Este cortacésped no es adecuado para el uso en lugares públicos, parques, instalaciones deportivas, ni para la agricultura o la silvicultura.
■ Los dispositivos de seguridad no se deben desmontar ni puentear.
■ El aparato no debe utilizarse si hay lluvia o el césped está mojado.
■ El aparato no debe emplearse en el ámbito industrial.

Dispositivos de seguridad y de protección

¡Atención! - Peligro de lesiones

No se deben desactivar los dispositivos de seguridad y de protección.

Estribo de seguridad

El aparato está equipado con un estribo de seguridad.

En caso de peligro suelte el estribo de seguridad.

Aparatos sin acoplamiento de cuchillas:

■ La cuchilla se detiene.
■ El motor se detiene.

Aparatos con acoplamiento de cuchillas:

■ La cuchilla se detiene.
■ El motor continúa encendido.

Trampilla de desvío

La trampilla de desvío protege de partículas que puedan salir despedidas.

1 Cuerda de arranque 9 Ajuste de la altura de corte*
2 Arranque, parada* 10 Acoplamiento de las cuchillas*
3 Transmisión de las ruedas* 11 Transmisión vario*
4 Estribo de seguridad 12 Manual de instrucciones
5 Ajuste de altura ergonómico* 13 Función de proyección*
6 Indicador del nivel de llenado* 14 Trampilla de cierre*
7 Trampilla de desvío* 15 Kit de mantillo*
8 Recogedor de hierba* * según el modelo

Símbolos en el aparato

	¡Atención! Preste especial atención durante la manipulación.		Antes de realizar trabajos en el dispositivo de corte, retire el enchufe de las bujías.
	¡Antes de poner en marcha el aparato, lea las instrucciones de manejo!		Suelte el freno del motor.
	¡Mantenga alejadas a terceras personas de la zona de peligro!		Conecte la transmisión.
	¡Mantenga alejados las manos y los pies del dispositivo de corte!		Aceleración con mando a distancia Inicio / Parada.
	Manténgase a distancia de la zona de peligro.

Símbolos adicionales en aparatos con arranque eléctrico

¡Atención! Peligro de descarga eléctrica.

Mantenga alejado el cable de conexión de las cuchillas de corte.

Desconecte siempre el aparato antes de los trabajos de mantenimiento o en caso de cables dañados.

Indicaciones de seguridad

¡Atención!

Utilice el aparato únicamente si se encuentra en perfecto estado técnico.

¡Atención! - Peligro de lesiones

No se deben desactivar los dispositivos de seguridad y de protección.

¡Atención! - Riesgo de incendio

No almacene la máquina con el depósito de gasolina lleno en edificios, en los que el humo de la gasolina pueda entrar en contacto con llamas o chispas.

Mantenga la zona del motor, del escape, del compartimento de la batería y del depósito de combustible libre de residuos de hierba, gasolina y aceite.

■ Mantenga alejadas a terceras personas de la zona de peligro
La persona encargada de la máquina o el usuario será responsable de accidentes que afecten a otras personas y a sus pertenencias
No pueden utilizar esta máquina los niños ni otras personas que no conozcan estas instrucciones de uso
■ Tenga en cuenta las disposiciones locales respecto a la edad mínima del operario
■ No manipule este aparato bajo los efectos del alcohol, drogas o medicamentos
■ Póngase ropa de trabajo adecuada

Pantalón largo
Calzado firme y que no resbale
■ Protección auditiva

■ Al realizar trabajos en pendientes

asegúrese de estar en una posición segura
corte el césped siempre en sentido transversal

a la pendiente, nunca hacia arriba o abajo

no corte césped en pendientes con una inclinación superior a los 20°
■ preste especial atención al girar

■ Trabaje solamente si dispone de suficiente luz solar o artificial
■ Mantenga el cuerpo, los miembros y las prendas de vestir alejados del dispositivo de corte
■ Tenga en cuenta las disposiciones específicas de cada país respecto a las horas de servicio
■ No deje sin vigilancia el aparato estando listo para el servicio
■ Corte el césped sólo con una cuchilla afilada
■ No utilice el aparato si tiene los dispositivos o rejillas de seguridad dañadas
No utilice el aparato si no tiene todos los dispositivos de seguridad montados (p. ej.: trampilla de desvío, dispositivos de recogida de hierba)
■ Compruebe antes su utilización si el aparato presenta daños, sustituya los componentes dañados antes de volver a utilizarlo
■ Desconecte el motor, espere a que el aparato se detenga completamente y retire el enchufe de las bujías

al abandonar el aparato
■ tras la aparición de averías
■ antes de desbloquearlo
■ antes de desatascarlo
■ tras el contacto con cuerpos extraños
cuando se produzca alguna anomalía o el aparato vibre de forma inusual

Localice los daños en el cortacésped y lleve a cabo los trabajos de reparación necesarios, antes de ponerlo en servicio de nuevo.

■ Conecte el enchufe de las bujías y arranque el motor

■ tras solucionar la avería (véase tabla de averías) y comprobar el aparato
■ tras limpiar el aparato

■ Compruebe completamente y con cuidado el terreno sobre el cual se va a cortar el césped y retire todos los cuerpos extraños
■ Tenga especial cuidado al darle la vuelta al cortacésped o al acercarlo hacia usted
■ No corte el césped donde haya obstáculos (p. ej. ramas, raíces de árboles)

■ Retire el material cortado sólo con el motor apagado
■ Desconecte el motor y la cuchilla de corte cuando vaya a atravesar una zona que no sea la que vayamos a cortar
■ No eleve ni transporte el aparato estando el motor en marcha
■ No coma ni beba al rellenar la gasolina o el aceite de motor
■ No inhale el humo de la gasolina
■ Guíe el aparato lentamente
■ Antes del uso, compruebe que las tuercas, los tornillos y los pernos están bien apretados.

Montaje

Tenga en cuenta las instrucciones de montaje adjuntas.

¡Atención!

El aparato no podrá manejarse hasta que no se haya montado completamente.

Repostar

Antes de la puesta en servicio, deberá echar gasolina al cortacésped.

Advertencia - Riesgo de incendio

¡La gasolina y el aceite son altamente inflamables!

Tenga siempre en cuenta las instrucciones de manejo suministradas del fabricante del motor.

Materiales de servicio

	Gasolina Aceite de motor
Clase Gasolina	normal /sin plomo	véanse las indicaciones del fabricante
Cantidad de llenado	véanse las indicaciones del fabricante	aprox. 0,6 l

Seguridad

Advertencia

No deje nunca el motor en marcha en estancias cerradas. ¡Peligro de intoxicación!

■ Conserve la gasolina y el aceite sólo en los recipientes previstos para ello
■ Rellene o vacíe la gasolina o el aceite únicamente con el motor frío y al aire libre
■ No rellene la gasolina o el aceite con el motor en marcha
■ No llene en exceso el depósito (la gasolina se dilata)
■ No fume al rellenar el depósito
■ No abra el tapón del depósito con el motor encendido o caliente
■ Sustituya el depósito o el tapón del mismo en caso de estar dañados
■ Cierre con fuerza el tapón del depósito
■ En caso de que se haya derramado gasolina:
No arranque el motor
■ Evite intentar encenderlo
Limpie el aparato
■ En caso de derrame del aceite de motor:
No arranque el motor
Recoja el aceite derramado con un aglutinante o con un paño y elimínelo de forma apropiada
Limpie el aparato

El aceite usado no debe:

■ tirarse a la basura
■ ni verterse por una alcantarilla, un desagüe o a la tierra

Le recomendamos entregar el aceite usado en un recipiente cerrado en un centro de reciclaje o en una delegación del servicio postventa.

Rellenar de gasolina

1. Desatornille la tapa del depósito, colóquela en un lugar limpio.
2. Rellene de gasolina con ayuda de un embudo.
3. Cierre bien la apertura para rellenar el depósito y límpiela.

Rellenar de aceite de motor

1. Desatornille la tapa de llenado de aceite, coloque el cierre en un lugar limpio.
2. Rellene de aceite con ayuda de un embudo.
3. Cierre bien la apertura para rellenar de aceite y límpiela.

Puesta en marcha

¡Atención!

No utilice nunca el aparato si el dispositivo de corte o las piezas de sujeción estuvieran sueltas, dañadas o desgastadas.

Realice un control visual antes de cada puesta en servicio.

El símbolo de la cámara que encontrará en las siguientes páginas le remite a las ilustraciones en la página 4–7.

Ajustar la altura de corte

¡Atención! - Peligro de lesiones

Ajuste la altura de corte únicamente con el motor y la cuchilla de corte apagados.

- Ajuste siempre todas las ruedas a la misma altura de corte.

- El ajuste de la altura de corte depende de cada modelo.

Ajuste central (1)

1. Mantenga pulsado el botón de ajuste de altura central (1/1).

Para césped más corto empuje hacia abajo el mango de ajuste de altura central (1/2)

Para césped más alto empuje hacia arriba el mango de ajuste de altura central (1/2)

Se indicará el nivel de ajuste de altura central (1/3)

1. Deje de apretar el botón cuando llegue a la altura de corte deseada.

Ajuste de ejes o central (2, 3)

1. Presione hacia un lado la palanca para desbloquear y sujétela.

2. Empuje hacia la izquierda o derecha la palanca hasta alcanzar la altura de corte deseada.

3. Encaje la palanca.

4. Asegúrese de que todas las ruedas tengan la misma posición de encaje.

Ajuste rápido de la rueda independiente o ajuste de ejes (4)

1. Presione hacia un lado la palanca para desbloquear y sujétela.
2. Empuje hacia la izquierda o derecha la palanca hasta alcanzar la altura de corte deseada.
3. Encaje la palanca.
4. Asegúrese de que todas las ruedas tengan la misma posición de encaje.

Ajuste de la rueda independiente (5)

1. Suelte el tornillo de la rueda.
2. Introduzca el tornillo en el orificio según la altura de corte deseada.
3. Apriete el tornillo de la rueda con firmeza.
4. Asegúrese de que se haya utilizado el mismo orificio para todas las ruedas.

Ajuste central (6)

1. Coloque ambos pulgares en los extremos del eje.
2. Coloque los dedos bajo la cubierta del cortacésped.
3. Saque con ambos pulgares el eje de la muesca para la altura de corte utilizada hasta ahora.
4. Tire con ambos pulgares del eje hacia delante hasta la muesca deseada para la altura de corte y deje que se encaje.
5. Asegúrese de que todas las ruedas tengan la misma posición de encaje.

Cortar el césped con recogedor de hierba

¡Atención! - Peligro de lesiones

Retire o coloque el recogedor de hierba únicamente con el motor y la cuchilla de corte apagados.

1. Eleve la trampilla de desvío y cuelgue el recogedor de hierba en el soporte (8).

Indicador del nivel de llenado

El indicador del nivel de llenado va subiendo según se corta el césped presionado por la corriente de aire (7a).

Si el recogedor de hierba está lleno, el indicador del nivel de llenado habrá llegado al depósito (7b). Deberá vaciarse el recogedor de hierba.

Vaciar el recogedor de hierba

1. Levante la trampilla de desvío.
2. Descuelgue el recogedor de hierba y retírelo hacia atrás (8).
3. Vacíe el recogedor de hierba.
4. Levante la trampilla de desvío y vuelva a colocar el recogedor de hierba en el soporte (8).

Cortar el césped sin recogedor de hierba

¡Atención!

Corte el césped sin recogedor de hierba únicamente cuando el muelle giratorio de la trampilla de desvío muestre un correcto funcionamiento.

La trampilla de desvío se ajusta a la cubierta del cortacésped mediante unos resortes. Así, la hierba cortada cae debajo por detrás.

Cubrir con mantillo con su kit correspondiente (opción)

Al cubrir con mantillo, el material cortado no se recoge, sino que se queda sobre la hierba. El mantillo protege el suelo haciendo que no se reseque y le proporciona nutrientes.

Los mejores resultados se obtienen cortando aprox. 2 cm de forma regular. Sólo el césped joven con hojas blandas se descompone rápido.

■ Altura del césped antes de cubrir con mantillo: Máximo 8 cm
■ Altura del césped después de cubrir con mantillo: Mínimo 4 cm

Adapte la velocidad de sus pasos al cubrir el mantillo, no vaya demasiado rápido.

Emplear el kit de mantillo

¡Atención! - Peligro de lesiones

Coloque o retire el kit de mantillo únicamente con el motor y cuchilla de corte apagados.

1. Retire el recogedor de hierba ( 8).
2. Levante la trampilla de desvío y coloque el kit de mantillo en el compartimento de proyección (9). El bloqueo deberá encajarse.

Si no se encaja el kit de mantillo, tanto éste como la cuchilla de corte podrían dañarse.

Retirar el kit de mantillo

1. Levante la trampilla de desvío.
2. Suelte el bloqueo del kit ( 10/1).
3. Extraiga el kit ( 10/2).

Cortar el césped con proyección lateral (opción)

¡Atención! - Peligro de lesiones

Retire o coloque el sistema de proyección lateral únicamente con el motor y la cuchilla de corte apagados.

Colocar el sistema de proyección lateral

1. Retire el recogedor de hierba y coloque el kit de mantillo.
2. Abra la protección para el sistema de proyección lateral y sujétela (11/1).
3. Coloque el canal de proyección lateral ( 11/2).
4. Cierre lentamente la protección. Esta protección evita que se caiga el canal de proyección lateral.

Retirar el sistema de proyección lateral

1. Abra la protección para el sistema de proyección lateral y sujétela (11/1).
2. Retire el sistema de proyección lateral y cierre la protección (11/2).

Ajuste de la altura de la barra (opción)

Ajuste mediante botón

1. Mantenga pulsados ambos botones del larguero superior y ajuste la altura deseada (12/1).
2. Suelte los botones, para que el larguero superior se enclave.

Ajuste mediante sujeción

1. Sujete la barra y suelte ambas sujeciones (12/2).
2. Coloque la barra en la posición deseada.
3. Cierre las sujeciones.

Arranque del motor

¡Atención! - Peligro de intoxicación

No deje nunca el motor en marcha en estancias cerradas.

¡Atención! - Peligro de lesiones

No vuelque el aparato antes de arrancarlo.

• Arranque el motor únicamente con la cuchilla montada (la cuchilla actúa como volante de inercia)
• Al arrancar un motor caliente no pulse los botones de Choke o Primer
• No modifique los ajustes del regulador del motor

No arranque el motor si el canal de proyección no está protegido por uno de los siguientes componentes:
Recogedor de hierba
Trampilla de desvío
Kit de mantillo
- Accione el conmutador de arranque con especial cuidado, siguiendo las indicaciones del fabricante
Asegúrese de mantener los pies a suficiente distancia de la herramienta de corte
■ Arranque el aparato en césped bajo

Indicación de posición en el aparato:

Choke*Encendido Apagado
Aceleración con mando a distancia*Inicio Parada
Aceleración con mando a distancia con Choke*
Transmisión vario*Rápido Lento
Acoplamiento de las cuchillas*Encendido Apagado

* según el modelo

Arranque manual

sin aceleración con mando a distancia, con Choke

Choke Encendido Apagado

1. Ponga el Choke en la posición 1 (1241).
2. Tire de la palance de seguridad hacia el larguero superior y sujétela (17) – la palance de seguridad no se enclava.
3. Tire de la cuerda de arranque rápido hacia fuera para dejar después que se enrolle de nuevo lentamente (18).
4. Después de calentar el motor (aprox. 15–20 segundos) ponga el Choke en la posición 2 (13/2).

El motor dispone de un ajuste fijo de revoluciones. No es posible regular las revoluciones.

sin aceleración con mando a distancia, con Primer (16)

1. Pulse el botón primer 3 veces, con un intervalo de tiempo aproximado de 2 segundos (16). Con temperaturas inferiores a 10 °C pulse el botón primer 5 veces.
2. Tire de la palanca de seguridad hacia el lenguero superior y sujetela (17) – la palanca de seguridad no se enclava.
3. Tire de la cuerda de arranque rápido hacia fuera para dejar después que se enrolle de nuevo lentamente (18).

El motor dispone de un ajuste tijo de revoluciones. No es posible regular las revoluciones

sin aceleración con mando a distancia, sin Primer/Choke

1. Tire de la cuerda de arranque rápido hacia fuera para dejar después que se enrolle de nuevo lentamente (18).
   El motor dispone de un ajuste fijo de revoluciones. No es posible regular las revoludone

con aceleración con mando a distancia, con Choke

Aceleración con mando a distancia con Choke

1. Situe la palance de aceleración en la posición (6) 14/1).
2. Tire de la palanca de seguridad hacia el larguero superior y sujétela (17) – la palanca de seguridad no se enclava.
3. Tire de la cuerda de arranque rápido hacia fuera para dejar después que se enrolle de nuevo lentamente (18).
4. Después de calentar el motor (aprox. 15-20 segundos) sitúe la palanca de aceleración en una posición entre y 14(2).

con aceleración con mando a distancia, sin Primer/Choke

Aceleración con mando a distancia Inicio Parada

1. Situe la palance de aceleración en la posición (20/1).
2. Tire de la palanca de seguridad hacia el larguero superior y sujétela (17) - la palanca de seguridad no se enclava.
3. Tire de la cuerda de arranque rápido hacia fuera para dejar después que se enrolle de nuevo lentamente (18).
   R. Nectuée de balantar al motor formy 15-20

con aceleración con mando a distancia, con Primer (16)

1. Sitúe la palanca de aceleración en la posición (20/1).
2. Pulse el botón primer 3 veces, con un intervalo de tiempo aproximado de 2 segundos (16). Con temperaturas inferiores a 10 °C pulse el botón primer 5 veces.
3. Tire de la palanca de seguridad hacia el larguero exterior y sujétela (17) - la palanca de seguridad no se enclava.
4. Tire de la cuerda de arranque rápido hacia fuera para dejar después que se enrolle de nuevo lentamente (18).
5. Tan pronto como el motor esté en marcha, sitúe la palanca de aceleración en una posición entre y (190).

Arranque eléctrico (opción)

Arranque eléctrico con Primer (6)

1. Sitúe la palanca de aceleración en la posición "START" (15/1).
2. Pulse el botón primer 3 veces, con un intervalo de tiempo aproximado de 2 segundos (16). Con temperaturas inferiores a 10 °C pulse el botón primer 5 veces.
3. Tire de la palanca de seguridad hacia el larguero exterior y sujèlela (17) – la palanca de seguridad no se enclava.
4. Gire la llave de encendido en la cerradura de encendido del todo hacia la derecha (19).
5. En cuanto el motor arranque, suelte la llave de encendido (volverá a la posición "0").
6. Situa la palanra de aleración según el rénimen

Arranque eléctrico sin Primer/Choke (15)

1. Situe la palanca de aceleración en la posición "START" (15/1).
2. Tire de la palanca de seguridad hacia el larguero exterior y sujétela (17) – la palanca de seguridad no se enclava.
3. Gire la llave de encendido en la cerradura de encendido del todo hacia la derecha (19).
4. En cuanto el motor arranque, suelte la llave de encendido (volverá a la posición "0").
5. Sitúe la palanca de aceleración según el régimen del motor deseado en una posición entre y (15/2).

Acoplamiento de las cuchillas (opción)

Mediante el acoplamiento de las cuchillas se puede en-ganchar y desenganchar la cuchilla mientras el motor continua funcionando.

Enganchar la cuchilla

1. Tire de la palanca de seguridad hacia el larguero exterior y sujélela (17) - La palanca de seguridad no se enclava.
2. Separe del cuerpo la palanca de acoplamiento (21/1)
3. La cuchilla se engancha.

Desenganchar la cuchilla.

Desconectar el motor.

Aparato sin acoplamiento de cuchillas

1. Situe la palance de aceleración en la posición (20/2)
2. Suelte la palanca de seguridad ( 25)
3. El motor se desconecta.

¡Atención peligro de cortes graves! El motor puede seguir en marcha. Tras desconectarlo, asegúrese de que el motor se encuentra detenido.

Aparato con acoplamiento de cuchillas

Aocplamiento de las cuchillas Encendido Apagado

1. Suelle la palanca de seguridad (
2. Situe la palanca de aceleración en la posición (2012).
3. El motor se desconecta.
   Atención peligro de cortes graves! El motor puede seguir en marcha. Tras desconectarlo, asegúrese de que el motor se encuentra delenido.

Transmisión de las ruedas (opción) 2

Atención!

Conecte adicionalmente el mecanismo de transmisión únicamente con el motor en marcha.

Conectar la transmisión de las ruedas

1. Presione la palanca de accionamiento hacia el larguero superior y sujóteia (22) – la palanca de accionamiento no se enclave.
2. Se conecta la transmisión de las ruedas.

Desconectar la transmisión de las ruedas

1. Suelte la palanca de accionamiento (24).
2. Se desconecta la transmisión.

Transmisión vario (Speed Control) (opción)

Transmisión vario Rápido Lento

Gracias a la transmisión varlo se puede cambiar sin etapas la velocidad de marcha del cortacésped.

¡Atención!

Acclone la palanca únicamente con el motor en marcha. Cambiar sin motor de accionamiento puede dañar el mecanismo de accionamiento.

Para una mayor velocidad tire de la palanca (23) en dirección (23/2)
Para una menor velocidad tire de la palance (23) en dirección (93/1)

i Adapte siempre la velocidad de la marcha al estado actual del suelo y del cèsped.

E

Cuidado y mantenimiento

¡Atención! · Peligro de lesiones

- Antes de ejecular cualquier trabajo de mantenimiento o conservación, desconecte el motor y retire el enchufe de las bujías.

• El motor puede seguir en marcha. Tras desconectarlo, asegúrese de que el motor se encuentra detenido.
• Póngase guantes siempre que realice trabajos de mantenimiento y conservación en la cuchilla de corte.

■ Compruebe regularmente si el dispositivo de recogida de hierba funciona correctamente y si está desgastado
■ Limpie el aparato después de cada uso
No rocie el aparato de agua, ya que el agua que se introduzca podría producir averías (sistema de encendido, carburador)
■ Compruebe con frecuencia posibles daños en la cuchilla
■ Los silenciadores defectuosos deberán sustituirse

Inclinar el cortacésped

Según el fabricante:

■ el carburador o el filtro de aire deberá mirar hacia arriba (26)
■ la bujía de encendido deberá mirar hacia arriba (27)

Tenga en cuenta las instrucciones de uso del fabricante del motor

Afilar o sustituir la cuchilla

Las cuchillas desafiladas o dañadas deberán aflar-se o sustituirse solamente en un punto de servicio o taller autorizado
■ Las cuchillas afiladas deberán equilibrarse

A. 45-11

Cargar la batería del estárter (opción)

La bateria del estárter no precisa mantenimiento

to y normalmente se carga con el cortacésped. En casos excepcionales el usuario deberá cargar la batería:

■ Antes de la primera puesta en servicio del corta-
desped
Si se descarga, antes del invierno o durante largos periodos sin servicio (> 6 meses)

Proceso de carga

1. Sacar el cargador del compartimento de la batería.
2. Desconecte el cable de la batería del cable del motor (28).
3. Conecte el cable de la batería al cable del cargador (29).
4. Conecle el cargador a la red. La tensión de la red deberá ser igual a la tensión de servicio del cargador.
   El tiempo de carga es de aprox. 36 horas.

Utilice exclusivamente el cargador original suministrado.

Atención!

• Cargue la batería del estarter en un lugar seco y bien ventilado.
• No ponga en marcha el corlacedsped durante el proceso de carga.

Mantenimiento del motor

Cambiar el aceite del motor

1. Prepare un recipiente adecuado para recoger el aceite.
2. Dejar escurrir o aspirar el aceite completamente a través de la apertura de llenado de aceite.

¡Elimine el aceite usado del motor conforme a las disposiciones medioambientales!

Le recomendamos entregar el aceite usado en un recipiente cerrado en un centro de reciclaje o en una delegación del servicio postventa.

• tirarse a la basura
• verterse por una alcantarilla o desagüe
• tirarse al suelo

Cambiar el filtro de aire

■ Tenga en cuenta las indicaciones del fabricante de motores.

Cambiar las bujias

■ Tenga en cuenta las indicaciones del fabricante de motores.

Transmisión (opción)

Ajuste del cable de Bowden

En caso de que no se pueda conectar o desconectar la transmisión con el motor encendido, se deberá reajustar el cable de Bowden correspondiente.

Ajuste el cable de Bowden únicamente con el motor desconectado.

1. Gire la pieza de ajuste del cable de Bowden en el sentido de la flecha (30).
2. Para comprobar el aiuste arranque el motor v

Engrasar el piñón de accionamiento

■ Engrase de vez en cuando el piñón de accionamiento del árbol de engranajes con aceite en spray
El mecanismo de la transmisión de las ruedas no precisa mantenimiento.

Almacenamiento

¡Atención! - Peligro de explosión

No almacene el aparato donde pueda haber llamas o fuentes de calor.

■ Deje enfriar el motor
■ Puede plegar el larguero superior para almacenar ahorrando espacio (31, 32)
■ Guarde el aparato en un lugar seco y fuera del
alcance de los niños o personas no autorizadas
■ Almacene la batería del estárter en un lugar sin heladas
■ Cargue de nuevo la bateria del estárter de vez en cuando
■ Vacie el depósito de gasolina
■ Retire el enchufe de las bujias

Reparaciones

Los trabajos de reparación sólo podrán llevarse a cabo en un punto de servicio o en un taller autorizado.

Eliminación

¡No tire a la basura doméstica los anaratos, nilas o haterias usados!

E

Solución en caso de anomalías

¡Atención!

No manipule la cuchilla ni el eje del motor.

Anomalía Solución
El motor no arranca • Repostar gasolinaSituar la palanca de aceleración en "Start"Conectar el ChokePrestionar el estribo de conmutación hacia el larguero superiorComprobar las bujias de encendido, sustituyéndoxas en caso necesarioLimpiar el filtro de aireGirar libremente la cuchilla de corteRecargar la batería del estárterArrancar en una superficie con hierba cortada
La potencia del motor disminuye	Corregir la altura de corteAflar o sustituir la cuchilla de corteLimpiar el canal de proyección de la hierba cortada o la carcasaLimpiar el filtro de aireDisminuir la velocidad de trabajo
El corte no es limpio • Aflar o sustituir cuchilla de corteCorregir la altura de corte
El recogedor de hierba no se llena lo suficiente	Corregir la altura de corteDajar secar la hierbaAflar o sustituir la cuchilla de corteLimpiar la rejilla del recogedor de hierbaLimpiar el canal de proyección de la hierba cortada o la carcasa
El mecanismo de transmisión de las ruedas no funciona	Reajustar el cable de BowdenCorrea trapezoidal defectuosaContactar con el servicio de atención al clienteEliminar la suciedad del mecanismo de transmisión, correa dentada y transmisiónEngrasar los pilones libres (pifón de accionamiento del árbol de engranajes) con acalto en spray
Las ruedas con giran estando la transmisión activada	Volver a apretar los tornillos de las ruedasCubo de rueda defectuosoCorrea trapezoidal defectuosaContactar con el servicio de atención al cliente

El appearance liberado de lo
- Camarobas aquilla do rede

E

■ Siempre será necesaria la comprobación por parte de un experto:

■ tras haber chocado contra un obstáculo
al pararse de forma repentina el motor
■ en caso de daños en la transmisión
en caso de correa trapezoidal defectuosa
en caso de cuchillas dobladas
en caso de eje del motor doblado

Declaración de conformidad CE

■ Véanse las instrucciones de montaje

Garantía

Nosotros solucionamos los posibles fallos del material o de fabricación durante el plazo legal de prescripción de derechos por deficiencias según nuestro criterio mediante reparación o entrega supletoria. El plazo de prescripción se determinará con arreglo a la legislación del país en el que se haya adquirido el aparato.

Nuestra declaración de garantía

es válida únicamente en caso de:

■ uso correcto del aparato
■ observancia de las instrucciones de uso
■ utilización de piezas de repuesto originales

La garantía se extingue cuando:

■ se realizan intentos de reparación en el aparato
■ se realizan modificaciones técnicas en el aparato
■ en caso de utilización no conforme a la finalidad prevista (por ejemplo, utilización industrial o comunal)

Quedan excluidos de la garantía:

■ los daños de lacado derivados del desgaste normal
■ las piezas de desgaste que en la ficha de piezas de repuesto están identificadas con el marco XXX XXX (X)
■ motores de combustión: para éstos serán de aplicación las regulaciones de garantía propias del fabricante de motor en cuestión

Sobre este manual

Inclinar o cortador de relva
