Produkto tipas	Benzininė vejapjovė
Prekės ženklas	AL-KO
Modelis	4.62 P-B CLASSIC
Kuro tipas	Nešvinis benzinas
Variklio tipas	4 taktų, su rankiniu arba elektriniu užvedimu (priklausomai nuo versijos)
Degalų bakas	Talpa pagal variklio gamintojo rekomendacijas
Variklio alyva	Maždaug 0,6 L
Pjovimo plotis	Maždaug 46 cm (modelis 4.62)
Pjovimo aukščio reguliavimas	Centralizuotas arba per ratą, kelios padėtys
Žolės surinkimo krepšys	Taip, su lygio indikatoriumi
Papildomos funkcijos	Mulčiavimas ir šoninis išmetimas (pasirinktinai)
Transmisija	Rankinis arba pagalbinis varymas (pasirinktinai su Vario transmisija)
Saugos įtaisai	Saugos strypas, deflektorius, variklio sustojimas atleidus
Svoris	Maždaug 35 kg (apytiksliai)
Įprastinė priežiūra	Valymas po kiekvieno naudojimo, ašmenų tikrinimas ir galandimas, alyvos keitimas, oro filtro ir uždegimo žvakės keitimas
Laikymas	Ištuštinti baką, laikyti sausoje, apsaugotoje nuo šalčio vietoje
Garantija	Teisinė garantija, rekomenduojamos originalios dalys

Dažnai užduodami klausimai - 4.62 P-B CLASSIC AL-KO

Kaip užvesti AL-KO 4.62 P-B CLASSIC vejapjovę?

Įsitikinkite, kad bake yra benzino ir variklio alyvos lygis tinkamas. Nustatykite droselio rankenėlę į 'Start' (jei yra) arba įjunkite starterį. Patraukite saugos strypą prie vairo ir laikykite. Greitai patraukite užvedimo laidą. Kai variklis įšyla, išjunkite starterį. Modeliams su elektriniu užvedimu pasukite raktelį po saugos strypo įjungimo.

Kaip sureguliuoti pjovimo aukštį?

Išjunkite variklį ir palaukite, kol ašmenys visiškai sustos. Priklausomai nuo modelio, naudokite centrinį reguliavimą (mygtuką paspausti ir rankeną stumti/traukti) arba atskirą ratų reguliavimą (atlaisvinkite rato varžtą, nustatykite į norimo aukščio skylę). Įsitikinkite, kad visi ratai yra toje pačioje padėtyje.

Ar galima naudoti vejapjovę be žolės surinkimo krepšio?

Taip, bet tik su deflektoriumi, kuris turi būti vietoje ir geros būklės. Deflektorius nukreipia žolę žemyn ir atgal. Be krepšio pjaukite tik jei deflektoriaus spyruoklė veikia tinkamai.

Kaip sumontuoti mulčiavimo rinkinį?

Išjunkite variklį ir palaukite, kol ašmenys sustos. Išimkite žolės surinkimo krepšį. Pakelkite deflektorių ir įstatykite mulčiavimo rinkinį į išmetimo angą, kol jis užsifiksuos. Niekada nenaudokite, jei rinkinys tinkamai neužsifiksuoja.

Ką daryti, jei variklis neužsiveda?

Patikrinkite benzino lygį, droselio rankenėlės padėtį (turi būti 'Start' arba starteris), ir ar saugos strypas yra patrauktas. Patikrinkite uždegimo žvakę (purviną ar susidėvėjusią), išvalykite oro filtrą ir įsitikinkite, kad ašmenys laisvai sukasi. Elektriniams modeliams įkraukite bateriją.

Kaip prižiūrėti pjovimo ašmenis?

Mūvėkite pirštines. Atjunkite uždegimo žvakę. Pakreipkite vejapjovę (karbiuratorių į viršų), kad pasiektumėte ašmenis. Patikrinkite susidėvėjimą ir pažeidimus. Ašmenis pagaląsti ar pakeisti turėtų specialistas. Nesubalansuoti ašmenys sukelia vibraciją.

Kada reikia keisti variklio alyvą?

Vadovaukitės variklio gamintojo rekomendacijomis. Paprastai keiskite po pirmųjų 5 darbo valandų, o vėliau po kiekvieno sezono arba kas 25 darbo valandas. Naudotą alyvą atiduokite į perdirbimo centrą.

Ar vejapjovę galima naudoti ant šlaito?

Taip, bet atsargiai. Pjaukite tik ant šlaitų, kurių nuolydis mažesnis nei 20°, ir visada skersai šlaito (niekada kylant ar leidžiantis). Būkite stabilūs, venkite staigių posūkių. Dėvėkite tvirtus batus su gera sankaba.

Kaip laikyti vejapjovę žiemą?

Ištuštinkite degalų baką ir paleiskite variklį, kol jis sustos, kad ištuštintumėte karbiuratorių. Išsukite uždegimo žvakę. Išvalykite vejapjovę. Jei galima, sulenkite vairą. Laikykite sausoje, apsaugotoje nuo šalčio vietoje. Kas kelis mėnesius įkraukite užvedimo bateriją.

Kur rasti atsargines dalis šiai vejapjovei?

Naudokite tik originalias AL-KO dalis. Patikrinkite dalių sąrašą instrukcijoje arba susisiekite su įgaliotuoju techninės priežiūros centru. Dažniausiai keičiamos dalys: ašmenys, oro filtras, uždegimo žvakė ir transmisijos diržas.

NAUDOJIMO INSTRUKCIJA 4.62 P-B CLASSIC AL-KO

Uzmanību! Apdraudējums strāvas trieciena dēļ.

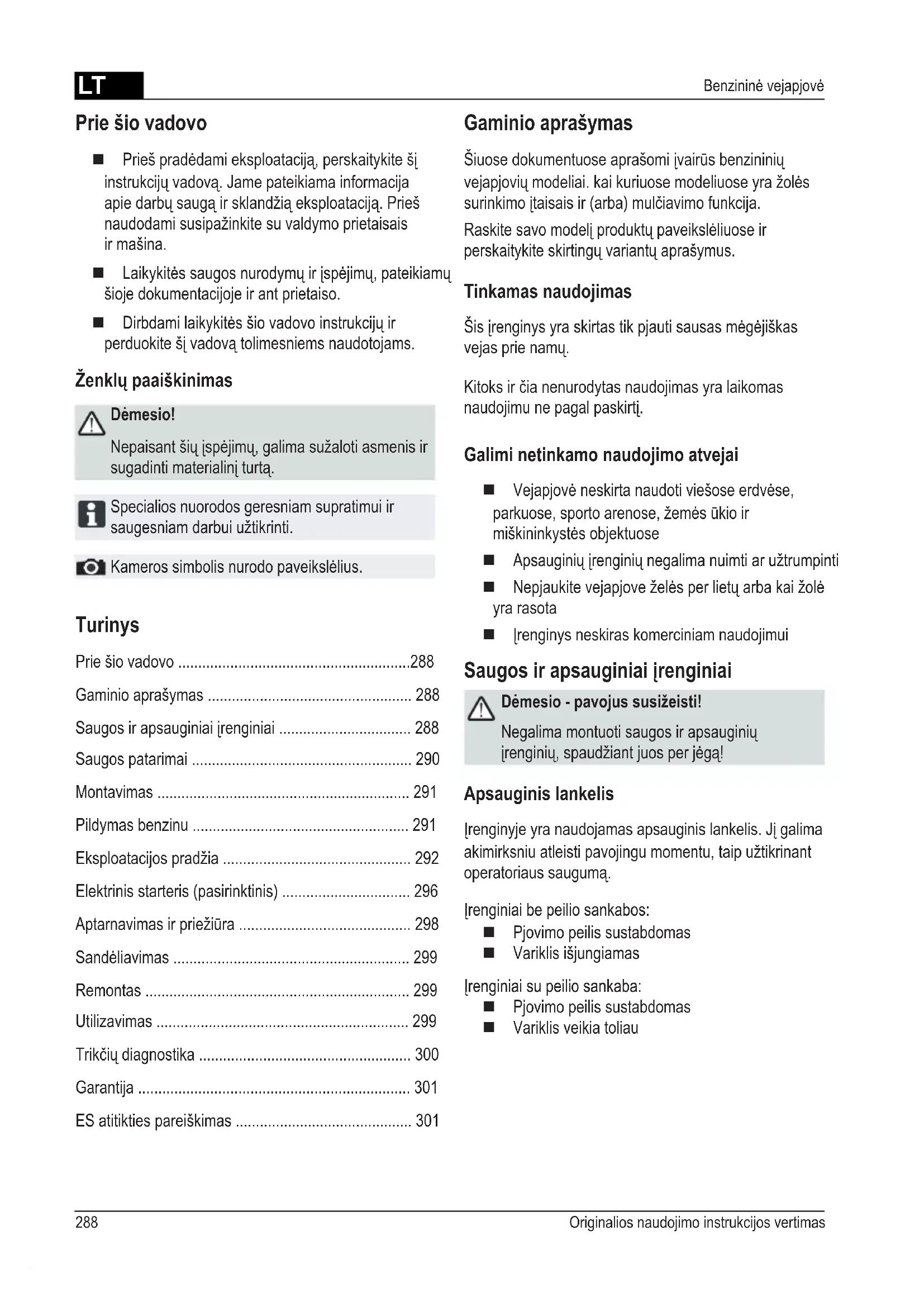

Prieš pradėdami eksploataciją, perskaitykite ši instrukciju vadovą. Jame pateikiama informacija apie darbų saugą ir sklandžią eksploataciją. Prieš naudodami susipažinkite su valdymo prietaisais ir mašina.
■ Laikykitės saugos nurodymų ir įspėjimų, pateikiamų šioje dokumentacijoje ir ant prietaiso.
Dirbdami laikykitės šio vadovo instrukciju ir perduokite ši vadovą tolimesniems naudotojams.

Ženklų paaiškinimas

Dèmesio!

Nepaisant šių įspėjimų, galima sužaloti asmenis ir sugadinti materialinį turtą.

Specialios nuorodos geresniam supratimui ir saugesniam darbui užtikrinti.

Kameros simbolis nurodo paveikslėlius.

Turinys

Prie šio vadovo ....288

Gaminio aprašymas 288

Saugos ir apsauginiai [renginiai 288

Saugos patarimai 290

Montavimas 291

Pildymas benzinu 291

Eksploatacijos pradžia 292

Elektrinis starteris (pasirinktinis) 296

Aptarnavimas ir priežiūra 298

Sandéliavimas 299

Remontas 299

Utilizavimas 299

Trikčių diagnostika .... 300

Garantija 301

ES atitikties pareiškimas 301

Gaminio aprašymas

Šiuose dokumentuose aprašomi įvairūs benzininių vejapjovių modeliai. kai kuriuose modeliuose yra žolės surinkimo įtaisais ir (arba) mulčiavimo funkcija.

Raskite savo modeli produktu paveiksléliuose ir perskaitykite skirtingu variantu aprašymus.

Tinkamas naudojimas

Šis įrenginys yra skirtas tik pjauti sausas mėgėjiškas vejas prie namų.

Kitoks ir čia nenurodytas naudojimas yra laikomas naudojimu ne pagal paskirtį.

Galimi netinkamo naudojimo atvejai

■ Vejapjovė neskirta naudoti viešose erdvėse, parkuose, sporto arenose, žemės ūkio ir miškininkystės objektuose
■ Apsauginių įrenginių negalima nuimti ar užtrumpinti
Nepjaukite vejapjove želės per lietų arba kai žolė yra rasota
■ lrenginys neskiras komerciniam naudojimui

Saugos ir apsauginiai jrenginiai

Dèmesio - pavojus susižeisti!

Negalima montuoti saugos ir apsauginiu jrenginiu, spaudžiant juos per jęga!

Apsauginis Iankelis

[renginyje yra naudojamas apsauginis lankelis. J] galima akimirksniu atleisti pavojingu momentu, taip užtikrinant operatoriaus saugumą.

[renginiai be peilio sankabos:

■ Pjovimo peilis sustabdomas
■ Variklis išjungiamas

|renginiai su peilio sankaba:

■ Pjovimo peilis sustabdomas
■ Variklis veikia toliau

Išmetimo angos dangtelis

Išmetimo angos dangtelis apsaugo nuo išsviedžiamų kietų daiktų.

1 Starterio trosas 9 Pjovimo aukščio reguliatorius*
2 Paleidimas, sustabdymas* 10 Peilio sankaba*
3 Ratų pavara* 11 Kintamo greičio pavara*
4 Apsauginis lankelis 12 Naudojimo instrukcija
5 Ergonomiško pjovimo aukščio reguliatorius* 13 Žolės išmetimo įtaisas*
6 Pripildymo lygio rodiklis* 14 Užsikimšimo sklendė*
7 Išmetimo angos dangtelis* 15 Mulčiavimo priedas*
8 Žolės surinkimo talpa* * priklauso nuo komplektacijos

Simboliai ant prietaisų

	Dèmesio!Dirbkite ypač atsargiai.		Prieš atlikdami darbus su pjovimo mechanizmu atjunkite degimo žvakės kištuką.
	Prieš eksploataciją perskaitykite naudojimo instrukciją!		Atjunkite variklio stabdį.
	Saugokitės, kad į darbo zoną nejeitų pašalinių asmenų!		Įjunkite ratų pavarą.
	Saugokite rankas ir kojas nuo peilių!		Nuotolinio degalų padavimo įjungimas ir išjungimas.
	Laikykitės saugaus atstumo.

Papildomi simboliai ant jrenginių su elektriniu starteriu

Dèmesio! Elektros smūgio pavojus.

Saugokite laidus nuo peilių.

Prieš atliekant priežiūros darbus arba pažeidus laidą, visada reikia ištraukti įrenginį iš tinklo.

Saugos patarimai

Dèmesio!

Naudokite tik techniškai tvarkingą prietaisą!

Dèmesio - pavojus susižeisti!

Negalima montuoti saugos ir apsauginiu jrenginiu, spaudžiant juos per jęga!

Dèmesio - gaisro pavojus!

Nelaikykite jrenginio su pilnu baku pastatuose, kuriuose nuo benzino garų kontakto su elektros kibirkštimi gali kilti gaisras!

Ant variklio, išmetamosios angos, akumuliatoriaus dėžės, plastikinio bako neturi būti benzino, alyvos ir kitų nešvarumu.

■ Saugokitės, kad į darbo zoną nejeitų pašalinių asmenų
■ Irenginio vairuotojas ar naudotojas yra atsakingas už kitų asmenų sužeidimus ir nuosavybės sugadinimas
■ Vaikams ar kitiems asmenims, kurie nėra susipažinę su naudojimo instrukcija, prietaisą naudoti draudžiama
■ Laikykitės vietinių reikalavimų dėl minimalaus su įrenginiu dirbančio asmens amžiaus
Nedirbkite su prietaisu, veikiami alkoholio, narkotinių medžiagų ar vaistų
■ Vilkèkite tinkama darbine apranga
Ilgas kelnes
Tvirtus ir neslystančius batus
Ausines
■ Pjaudami kampuose
visada stověkite saugiai

visada pjaukite skersai kampo, ne aukštyn ir ne žemyn
■ nepjaukite statesniu nei 20° kampu
■ ypatingas dėmesys atkreiptinas sukant

Dirbkite tik esant pakankamai naturaliam ar dirbtiniam apšvietimui

■ Saugokite, kad kūnas, galūnės ar drabužiai nepatektų i pjovimo zoną

■ Laikykitės šalyje galiojančių darbo valandų apribojimų

Nepalikite paruošto naudoti įrenginio be priežiūros

■ Pjaukite tik aštriu peiliu

■ Naudokite jrenginj su nepažeistais apsauginiais jrenginiais ir apsaugomis

■ Nenaudokite jrenginio be sumontuotų apsauginių jrenginių (pvz., išmetimo angos dangtelio, žolės surinkimo talpos)

■ Prieš dirbdami su jrenginiu kiekvieną kartą patikrinkite, ar jis nėra pažeistas, pažeistas dalis pakeiskite prieš tolimesnį jrenginio naudojima

■ Išjunkite varikli, palaukite, kol įrenginys sustos, ir atjunkite degimo žvakės kištuką

palikdami jrenginj
po susidūrimo su kliūtimi
prieš pašalindami kliūtį
- prieš valydami užsikimšusius komponentus
po kontakto su pašaliniu objektu
kai atsiranda prietaiso gedimų ir nejprastų vibracijų

Patikrinkite, ar žoliapjovė nėra pažeista, ir jei aptikote pažeidimų, prieš dirbdami su žoliapjove toliau atlikite reikalingus remonto darbus.

■ Prijunkite degimo žvakės kištuką ir užveskite variklj
pašalinę gedimą (žr. gedimų lentelę) ir patikrinę įrenginį
po irenginio valymo
Atidžiai apžiūrėkite visą būsimą darbinę zoną ir pašalinkite pašalinius objektus
Atidžiai atlikite posūkius su žoliapjove, nesipainio-kite jos kelyje traukdami ją i save
■ Nepjaukite tiesiai ant kliūčių (pvz., važiuodami per šakas, šaknis)
■ Nupjautą żolę išpilkite iš talpos tik išjungę variklj

■ Atjunkite pjovimo peilj / variklj, kai važiuojate ne per pjaunamą plotą
■ Nekelkite ir neneškite įrenginio su veikiančiu varikliu
■ Pildydami jrenginj benzinu ar alyva nevalgykite ir negerkite
■ Nekvépuokite benzino garais
■ Naudokite prietaisą ėjimo greičiu
■ Prieš naudojima būtina įsitikinti, kad tvirtai laikosi veržlės, varžtai ir sraigtai

Montavimas

Laikykitės pridedamos montavimo instrukcijos.

Dèmesio!

Galima naudoti tik iki galo sumontuotą prietaisą.

Pildymas benzinu

Prieš pradėdami įrenginio eksploataciją pripilkite į baką benzino.

Įspėjimas - nudegimo pavojus!

Benzinas ir alyva yra itin degüs!

Visada laikykitės pridedamos variklio gamintojo naudojimo instrukcijos.

Reikalingi eksploataciniai priedai

	Benzinas Variklio	alyva
Rūšis normalus / bešvinis benzinas		žr. variklio gamintojo nuorodas
Pildymo talpa	žr. variklio gamintojo nuorodas	maždaug 0,6 l

Sauga

lspėjimas!

Nepalikite veikiančio variklio uždaroje patalpoje. Pavojus apsinuodyti!

■ Benziną ir alyvą laikykite tik tam pritaikytose talpose
■ Benziną ir alyvą išpilkite ir pildykite tik tada, kai variklis yra šaltas
■ Nepilkite benzino ar alyvos, kai jrenginio variklis veikia
■ Nepripilkite per daug (benzinas neturi bėgti iš bako)
■ Pildami benziną nerūkykite
■ Neatsukite benzino bako dangtelio, kai variklis veikia arba yra karštas
■ Pažeistą baką ar jo dangtelį iš karto pakeiskite
■ Visada tvirtai užsukite bako dangtelj
■ Kai benzinas baigési:
Nepaleiskite variklio
Atjunkite degimo žvakės kištuką
Nuvalykite [rengin]
■ Kai baigėsi variklio alyva:
Nepaleiskite variklio
Ištekėjusią variklio alyvą iššluostykite šluostėmis ir tinkamai išmeskite
Nuvalykite [rengin]

Senos alyvos:

■ neišmeskite kartu su buitinėmis atliekomis
■ nepilkite į kanalizaciją, nutekamuosius vamzdžius ar ant žemės

Rekomenduojame seną alyvą użdaroje talpoje atiduoti i perdirbimo centra arba klientų aptarnavimo tarnybai perdirbti arba tinkamai utilizuoti.

Pripilkite benzino

1. Atsukite bako dangtelj ir paděkite švarioje vietoje.
2. Per piltuvėlį pripilkite benzino.
3. Tvirtai užsukite bako dangtelj ir nuvalykite sritj aplink angą.

Pripilkite variklio alyvos

1. Atsukite alyvos talpos dangtelj ir padėkite švarioje vietoje.
2. Per piltuvėlį pripilkite variklio alyvos.
3. Tvirtai užsukite talpos dangtelj ir nuvalykite sritj aplink angą.

Eksploatacijos pradžia

Dèmesio!

Negalima jrenginio naudoti, jei yra atsipalaidavę, pažeisti arba nusidėvėję peiliai ar tvirtinimai! Prieš kiekvieną jrenginio paleidimą jį vizualiai patikrinkite.

Kameros simbolis tolimesniuose puslapiuose naudojamas kaip nuoroda i paveikslélius 4–7 psl.

Pjovimo aukščio nustatymas

Dèmesio - pavojus susižeisti!

Pjovimo aukštį nustatykite tik išjunge varikli ir peiliams sustojus.

• Ratus visada nustatykite i vienoda aukšti.
• Aukščio nustatymo galimybės atskiruose modeliuose gali skirtis.

Centrinis nustatymas (1)

1. Laikykite nuspaudę centrinio aukščio nustatymo mygtuką (1/1).

Norėdami pjauti žolę žemiau, paspauskite centrinio aukščio nustatymo rankenėlę žemyn (1/2)
Norėdami pjauti žolę aukščiau, patraukite centrinio aukščio nustatymo rankenėlę aukštyn (1/2)
Bus rodoma centrinio aukščio nustatymo pakopa (1/3)

1. Atleiskite mytuka, nustatę norimą pjovimo aukštį.

Ašies nustatymas arba centrinis nustatymas (2, 3)

1. Norėdami reguliuoti šoninį nustatymą, paspauskite ir laikykite svirtį.
2. Patraukdami svirti i kairę arba i dešinę, nustatykite norimą pjovimo aukštį.
3. |statykite svirti i griovelj ir užfiksuokite.
4. Patikrinkite, kad visi ratai būtų nustatyti vienodai.

Atskiro rato padėties arba ašies reguliavimas (4)

1. Norėdami reguliuoti šoninį nustatymą, paspauskite ir laikykite svirtį.
2. Patraukdami svirti i kairę arba i dešinę, nustatykite norimą pjovimo aukštį.
3. [statykite svirti i griovelj ir užfiksuokite.
4. Patikrinkite, kad visi ratai būtų nustatyti vienodai.

Atskiro rato padėties reguliavimas (5)

1. Atsukite rato varžtus.
2. |statykite rato varžtus i angą pagal norimą pjovimo aukštį.
3. Priveržkite rato varžtus.
4. Patikrinkite, kad visi ratai būtų nustatyti vienodoje padėtyje.

Centrinės ašies reguliavimas (6)

1. Abiem nykščiais įsirenkite į ašies kraštus.
2. Pirštus pakiškite po žoliapjovės korpusu.
3. Aši abiem nykščiais pastumkite iki norimo pjovimo aukščio nustatymo griovelio.
4. Aši abiem nykščiais pastumkite iki norimo pjovimo aukščio nustatymo griovelio ir įstatykite, kad užsifiksuotų.
5. Patikrinkite, kad visi ratai būtų nustatyti vienodai.

Žoliapjovės su žolės surinkimo talpa

Dèmesio - pavojus susižeisti!

Nuimkite ir uždėkite žolės surinkimo talpą tik išjunge variklį ir sustojus peiliams.

1. Pakelkite išmetimo angos dangtelj ir įstatykite žolės surinkimo talpą i laikiklj (8).

Pripildymo lygio rodiklis

Pjaunant žolę, oro srovė pamažu kelia pripildymo lygio rodiklj aukštyn (7a).

Kai žolės surinkimo talpa prisipildo, pripildymo lygio rodiklis ant dėžės atsiduria ties padėtim (7b). Žolės surinkimo talpą reikia ištuštinti.

Ištuštinkite žolės surinkimo talpą

1. Pakelkite išmetimo angos dangtelj.
2. Pakelkite žolės surinkimo talpą aukštyn ir nuimkite, traukdami atgal (8).
3. Ištuštinkite žolės surinkimo talpą.
4. Pakelkite išmetimo angos dangtelj ir vėl įstatykite žolės surinkimo talpą į laikiklj (8).

Žoliapjovės be žolės surinkimo talpos

Dèmesio!

Be žolės surinkimo talpos pjaukite tik su tinkamai veikiančia išmetimo angos dangtelio spyruokle.

Išmetimo angos dangtelis ant žoliapjovės korpuso dedamas naudojant spyruoklių jėgą. Taip nupjauta žolė yra išmetama tik į apačią žemyn.

Mulčiavimas (pasirinktinis)

Mulčiuojant nupjauta žolė nesurenkama, o paskleidžiama ant žemės. Mulčias saugo žemę nuo perdžiūvimo ir aprūpina ją maistingomis medžiagomis.

Geriausius rezultatus pasieksite reguliariai nupjaudami žolę iki maždaug 2 cm aukščio. Greitai perpūva tik jauna žolė su šviežiais drėgnais lapais.

■ Žolės aukštis prieš mulčiavimą: maks. 8 cm
■ Žolės aukštis po mulčiavimo: apie 4 cm

Pritaikykite juidėjimo greitį, kad jis nebūtų per greitas mulčiavimui.

Uždėkite mulčiavimo priedą

Dèmesio - pavojus susižeisti!

Mulčiavimo priedą sumontuokite ir nuimkite tik išjungę variklj ir sustojus peiliams.

1. Nuimkite žolės surinkimo talpą ( 8).
2. Pakelkite išmetimo angos dangtelj ir sumontuokite išmetimo šachtoje mulčiavimo prieda (9). Irenginys turi tinkamai užsifiksuoti.

Jei mulčiavimo priedas tinkamai neužsifiksuoja, galima pažeisti mulčiavimo prieda ir peilius.

Nuimkite mulčiavimo priedą

1. Pakelkite išmetimo angos dangtelj.
2. Atkabinkite mulčiavimo prieda ( 10/1).
3. Ištraukite mulčiavimo priedą ( 10/2).

Žoliapjovės su šoniniu išmetimu (pasirinktiniu)

Dèmesio - pavojus susižeisti!

Nuimkite ir uždėkite šoninio išmetimo priedą tik išjunge variklį ir sustojus peiliams.

Uždėkite šoninio išmetimo priedą

1. Nuimkite žolės surinkimo talpą ir įstatykite mulčiavimo priedą.
2. |statykite ir užfiksuokite šoninio išmetimo priedą (11/1).
3. |statykite šoninio išmetimo kanalą ( 11/2).
4. Lėtai uždarykite dangtelį. Dangtelis apsaugo šoninį išmetimo kanalą nuo iškritimo.

Nuimkite šoninio išmetimo prieda

1. |statykite ir užfiksuokite šoninio išmetimo priedą (11/1).
2. Nuimkite šoninio išmetimo prieda ir uždarykite dangtelj (11/2).

Nustatykite rankenos aukšti (pasirinktinai)

Mygtuko nustatymas

1. Nuspaudę laikykite abu mygtukus ant viršutinio rémo ir nustatykite norimą padėtį (12/1).
2. Atleisdami mygtukus, užfiksuokite viršutinį rėma.

Spaustukų nustatymas

1. Laikydami rèma, atleiskite abu spaustukus (12/2).
2. Nustatykite rėmą i norimą padėti
3. Užspauskite spaustukus.

Užveskite variklj

Dèmesio - pavojus apsinuodyti!

Nepalikite veikiančio variklio uždaroje patalpoje.

Dèmesio - pavojus susižeisti!

Užvesdami įrenginį jo nepakreipkite.

• Užveskite variklj tik su sumontuotu peiliu (peilis veikia kaip inercinė masė)
• Užvesdami jau šiltą variklį, NENAUDOKITE droselio arba mygtuko
• Nekoreguokite variklio nustatymu

■ Neužveskite variklio, kai išmetimo kanalas nėra apdengtas tokiomis detalėmis:

Žolės surinkimo talpa
Išmetimo angos dangtelis
Mulčiavimo priedas

■ Labai atsargiai paspauskite paleidimo jungiklj, laikydamiesi gamintojo instrukciju

■ Stovėkite saugiu atstumu nuo peilių mechanizmo ir saugokite kojas

■ Užveskite irenginį pastatytą ant mažos žolės

Padėčių nuorodos ant įrenginio:

Droselis*ljungtas Išjungtas
Nuotolinis kuro valdiklis*PaleidimasSustabdymas
Nuotolinis kuro valdiklis su droseliu*
Kintamo greičio pavara*Greitai Lėtai
Peilio sankaba*ljungta Išjungta

* priklauso nuo komplektacijos

Paleidimas rankiniu būdu

be nuotolinio kuro valdiklio, su droseliu

Droselis

ljungtas

lšjungtas

1. Nustatykite droselj i 1 padėtį ( 1/1).
2. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo apsauginį lankelį (17) – apsauginis lankelis neužsifiksuoja.
3. Lengvai patraukite starterio trosą ir tada lėtai vėl leiskite jam susivynioti (18).
4. Varikliui išilus (po maždaug 15–20 sek.) nustatykite droseli i 2 padėti (13/2).

Variklyje yra fiksuotas kuro padavimo mechanizmas. Jo apsukų reguliuoti negalima.

1. 3 kartus paspauskite reguliatoriaus mygtuką kas mażdaug 2 sekundes (16). Jei temperatūra yra žemesnė negu 10 °C, reguliatoriaus mygtuką paspauskite 5 kartus.
2. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo apsauginį lankelį (17) – apsauginis lankelis neužsifiksuoja.
3. Lengvai patraukite starterio trosą ir tada lėtai vėl leiskite jam susivynioti (18).

Variklyje yra fiksuotas kuro padavimo mechanizmas. Jo apsukų reguliuoti negalima.

be nuotolinio kuro valdiklio, be reguliatoriaus / droselio

1. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo apsauginį lankelį (17) – apsauginis lankelis neužsifiksuoja.

2. Lengvai patraukite starterio trosą ir tada lėtai vėl leiskite jam susivynioti (18).

Variklyje yra fiksuotas kuro padavimo mechanizmas.

Jo apsukų reguliuoti negalima.

su nuotoliniu kuro valdikliu, su droseliu

Nuotolinis kuro valdiklis su droseliu

1. Nustatykite kuro svirtelę i padėtį (140).
2. Pritraukite ir laikykite pritrauktą prie viršutinio rémo apsauginį lankelį (17) – apsauginis lankelis neužsifiksuoja.
3. Lengvai patraukite starterio trosą ir tada lėtai vėl leiskite jam susivynioti (18).
4. Varikliui išilus (po maždaug 15–20 sek.) nustatykite kuro svirtelę i padėti tarp ir (142).

su nuotoliniu kuro valdikliu, be reguliatoriaus / droselio

Nuotolinis duju valdiklis

Paleidimas Sustabdymas

1. Nustatykite kuro svirtelę i padėti (2001).
2. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo apsauginį lankelį (17) – apsauginis lankelis neužsifiksuoja.
3. Lengvai patraukite starterio trosą ir tada lėtai vėl leiskite jam susivynioti (18).
4. Varikliui išilus (po maždaug 15–20 sek.) nustatykite kuro svirtelę i padėti tarp ir (<20)

su nuotoliniu kuro valdikliu, su reguliatoriumi (16)

Nuotolinis duju valdiklis

Paleidimas

Sustabdymas

1. Nustatykite kuro svirtelę i padėti (2011).
2. 3 kartus paspauskite reguliatoriaus mygtuką kas mażdaug 2 sekundes (16). Jei temperatūra yra žemesnė negu 10 °C, reguliatoriaus mygtuką paspauskite 5 kartus.
3. Pritraukite ir laikykite pritrauktą prie viršutinio rémo apsauginį lankelį (17) – apsauginis lankelis neužsifiksuoja.
4. Lengvai patraukite starterio trosą ir tada lėtai vėl leiskite jam susivynioti (18).
5. Kai variklis užsiveda, nustatykite kuro svirtelę i norimą padėtį tarp ir (20)

Elektrinis starteris (pasirinktinis)

Elektrinis starteris su reguliatoriumi (6)

1. Nustatykite kuro svirtelę i padėti „START“ ( 15/1).
2. 3 kartus paspauskite reguliatoriaus mygtuką kas mażdaug 2 sekundes (16). Jei temperatūra yra žemesné negu 10 °C, reguliatoriaus mygtuką paspauskite 5 kartus.
3. Pritraukite ir laikykite pritrauktą prie viršutinio rémo apsauginį lankelį (17) – apsauginis lankelis neužsifiksuoja.
4. Degimo raktelį spynelėje pasukite iki galo į dešinę (19).
5. Kai variklis užsiveda, atleiskite degimo raktelj (jis věl atšoka i padětj „0“).
6. Nustatykite novimas variklio apsukas i padėti tarp ir (152).

Elektrinis starteris be reguliatoriaus / droselio (15)

1. Nustatykite kuro svirtelę i padėti „START“ ( 10/1).
2. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo apsauginį lankelį (17) – apsauginis lankelis neužsifiksuoja.
3. Degimo raktelį spynelėje pasukite iki galo į dešinę (19).
4. Kai variklis užsiveda, atleiskite degimo raktelj (jis vėl atšoka i padėtį „0“).
5. Nustatykite novimas variklio apsukas i padėti tarp ir (152).

Peilio sankaba (pasirinktinė)

Peilio sankaba

ljungta lšjungta

Su peilio sankaba galima ijungti ir išjungti peilio sankabos mechanizmą varikliui veikiant be pertrūkių.

ljunkite peilio sankabą

1. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo apsauginį lankelį (17) – Apsauginis lankelis neužsifiksuoja.
2. Atitraukite sankabos svirtj nuo korpuso ( 21/1) - ljungiama peilio sankaba.

Išjunktie peilio sankabą

1. Paleiskite apsaugini langeli ( 25).

2. Peilio sankaba išjungiama.

3. Sankabos svirtis atšoka i laukimo padėti (21/2).

Išjunkite variklj

Prietaisai be peilio sankabos

1. Nustatykite kuro svirtelę i padėti 📄 (20/2)
2. Paleiskite apsauginį langeli ( 25).
3. Variklis išsijungia.

Dèmesio - pavojus sunkiai susižaloti!

Variklis gali dar suktis po išjungimo. Išjunge palaukite, kol variklis visiškai sustos.

Prietaisas su peilio sankaba

1. Paleiskite apsaugini langeli ( 25).

2. Nustatykite kuro svirtelę i padėtį (20/2) - Variklis išsijungia.

Dèmesio - pavojus sunkiai susižaloti!

Variklis gali dar suktis po išjungimo. Išjunge palaukite, kol variklis visiškai sustos.

Ratų pavara (pasirinktinė) (2)

Dèmesio!

Prijunkite tik prietaisus su veikiančiu varikliu.

ljunkite ratų pavarą

1. Prispauskite ir laikykite pavaros apsauginį lankelį prie viršutinio rėmo (22) – apsauginis lankelis neužsifiksuoja.
2. ljungiama ratų pavara.

Išjunkite ratų pavarą

1. Paleiskite apsaugini lankelj ( 24).
2. Ratų pavara išjungiama.

Kintamo greičio pavara (greičio kontrolė) (pasirinktinai)

Kintamo greičio pavara Greitai Lėtai

Su kintamo greičio pavara galima reguliuoti žoliapjovės greitį be pakopų.

Dèmesio!

Svirtj nuspauskite tik veikiant varikliui. ljungus ja be variklio pavaros galima sugadinti pavaros mechanizma.

■ Norėdami padidinti greitį, svirų (23) pastumkite (3/2) kryptimi
■ Norėdami sumažinti greitį, svirų(23) pastumkite (3/1) kryptimi

Važiavimo greitis visada turi būti tinkamas pagal paviršiu, ant kurio judama, ir pjaunamos žolės aukštį.

Aptarnavimas ir priežiūra

Dèmesio - pavojus susižeisti!

• Prieš atlikdami visus priežiūros ir aptarnavimo darbus visada išjunkite variklį ir atjunkite degimo žvakės kištuką.
• Variklis gali dar suktis po išjungimo. Išjunge palaukite, kol variklis visiškai sustos.
• Atlikdami priežiūros ir aptarnavimo darbus, visada mūvėkite darbines pirštines!

■ Reguliariai tikrinkite, ar tinkamai veikia ir nenusidėvėjo žolės surinkimo mechanizmas
■ Po kiekvieno naudojimo prietaisą išvalykite
■ Nepurkškite ant prietaiso vandens Patekęs i vudų vanduo gali sugadinti prietaisą (žvakės ar dujų padavimo mechanizma)
■ Reguliariai tikrinkite peilj, ar jis nepažeistas
■ Iš karto pakeiskite pažeistą buferį

Priklausomai nuo variklio gamintojo, gali reikėti paversti žoliapjovę taip, kad:

■ kuro padavimo linija ir oro filtras būtų atkreipti aukštyn (26)
■ degimo žvakės būtų atkreiptos aukšty (27)

Laikykitės variklio gamintojo naudojimo instrukcijų!

Pakeiskite arba pagaląskite peilius

Atbukusius arba pažeistus pjovimo peilius pagaląsti ar pakeisti gali tik įgalioto aptarnavimo centro specialistas
■ Pagaląsti peiliai turi būti subalansuoti

Dèmesio!

Nesubalansuoti peiliai smarkiai vibruoja ir gali sugadinti žoliapjovę.

Starterio akumuliatoriaus ikrovimas (pasirinktinai)

Starterio akumuliatoriui priežiūra nereikalinga ir paprastai jis jsikrauna žoliapjovei veikiant.

Prireikus galima jkrauti akumuliatorių ir atskirai:

■ Prieš pradėdami žoliapjovės eksploataciją
■ Prieš ikrovima, po žiemos sezono arba ilgo prastovos laiko (> 6 mėn.)

lkrovimas:

1. Išimkite jkroviklj iš akumuliatoriaus dėžutės.
2. Atjunkite akumuliatoriaus laidą nuo variklio laido (28).
3. Sujunkite akumuliatoriaus laidą su įkroviklio laidu (29).
4. Ijunkite ikrovikli i elektros lizda. Tinklo itampa turi atitikti ikroviklio darbinę itampa.
   lkrovimas trunka maždaug 36 val. Naudokite tik originalų ikroviklį.

Dèmesio!

• Starterio akumulatorių laikykite tik sausoje gerai vėdinamoje patalpoje.
• [krovimo metu žoliapjovės nenaudokite.

Variklio priežiūra

Pakeiskite variklio alyva

1. Alyvai išleisti skirtas specialus laikiklis.
2. Išleiskite arba išsiurbkite visą alyvą per alyvos išleidimo angą.

Panaudotą variklio alyvą utilizuokite tik laikydamiesi aplinkosaugos reikalavimų! Rekomenduojame seną alyvą uždaroje talpoje atiduoti i perdirbimo centra arba klientų aptarnavimo tarnybai perdirbti arba tinkamai utilizuoti.

Senos alyvos:

• neišmeskite kartu su buitinėmis atliekomis
• nepilkite i kanalizacija, nutekamuosius vamzdžius
• nepilkite ant žemės

■ Laikykitės variklio gamintojo nuorodu.

Pakeiskite degimo žvakes

■ Laikykitės variklio gamintojo nuorodu.

Rato pavara (pasirinktinė)

Nustatykite droselio laidą

Jei veikiant varikliui rato pavaros ijungti ar išjungti negalima, reikia pareguliuoti atitinkamą droselio laidą.

Dèmesio!

Droselio laidą galima reguliuoti tik išjungus variklj.

1. Pasukite reguliatoriaus mechanizmą rodyklės kryptimi (30).
2. Patikrinkite, ar ratų pavara veikia, ijungdami variklj ir ratų pavarą.
3. Jei ratų pavara vis tiek neveikia, žoliapjovę atiduokite remontuoti įgaliotam aptarnavimo specialistui.

Sutepkite pavaros krumpliaratj

■ Laikas nuo laiko sutepkite alyva pavaros krumpliaratj

Rato pavarai priežiūros nereikia.

Sandèliavimas

Dèmesio - sprogimo pavojus!

Nelaikykite prietaiso prie atviros liepsnos ar karščio šaltinių.

■ Leiskite varikliui atvėsti
■ Nuleiskite viršutinį rėma, kad žoliapjovė užimtų mažiau vietos (31, 32)
- Prietaisą laikykite taip, kad prie jo neprieitų vaikai ir pašaliniai asmenys
■ Starterio akumuliatorių padėkite taip, kad jis nesušaltų
■ Laikas nuo laiko jkraukite starterio akumuliatorių
■ Ištuštinkite benzino baką
■ Atjunkite degimo žvakės kištuką

Remontas

Remonto darbus gali atlikti tik igaliotas aptarnavimo centro specialistas ar remonto jmonė.

Utilizavimas

Neišmeskite nebenaudojamo prietaiso, akumuliatorių ir baterijų su buitinėmis atliekomis!

Prietaisą, pakuotę ir priedus, kurie yra pagaminti iš perdirbamų medžiagų, atiduokite perdirbti.

Trikčių diagnostika

Dèmesio!

Peilio ir variklio veleno reguliuoti negalima.

Gedimas Ka daryti
Variklis neužsiveda▪ Pripilkite	benzino▪ Nustatykite kuro svirtelę i padėtį „Start“▪ Ijunkite droselį▪ Variklio apsauginį lankelį pakelkite prie viršutinio rėmo▪ Patikrinkite degimo žvakes, prireikus pakeiskite▪ Išvalykite oro filtrą▪ Patikrinkite, kad laisvai suktųsi peiliai▪ Ijkraukite starterio akumuliatorių▪ Užveskite prietaisą ant nupjautos žolės
Nepalaikomos variklioapsukos	▪ Pareguliuokite pjovimo aukštį▪ Pagaląskite arba pakeiskite pjovimo peilį▪ Išvalykite išmetimo kanalą ir korpusą▪ Išvalykite oro filtrą▪ Pareguliuokite darbinį greitį
Pjaunama nešvariai▪ Pagaląskite arba pakeiskite pjovimo peilį▪ Pareguliuokite pjovimo aukštį
Neužsipildo žolės surinkimotalpa	▪ Pareguliuokite pjovimo aukštį▪ Leiskite žolei išdžiūti▪ Pagaląskite arba pakeiskite pjovimo peilį▪ Išvalykite žolės surinkimo talpos groteles▪ Išvalykite išmetimo kanalą ir korpusą
Neveikia ratų pavara▪ Pareguliuokite droselio laidą▪ Pažeistas pleištinis diržas▪ Kreipkitės į kientų aptarnavimo ir remonto dirbtuvę▪ Nuvalykite purvą nuo ratų pavaros, pleištinių diržų ir pavaros▪ Sutepkite alyva judančias dalis (pavaros krumpliaratį ant pavaros veleno)
ljungus pavada, nesisukaratai	▪ Priveržkite ratų varžtus▪ Pažeista rato stebulė▪ Pažeistas pleištinis diržas▪ Kreipkitės į kientų aptarnavimo ir remonto dirbtuvę
Prietaisa nejprastai stipriaivibruoja	▪ Patikrinkite žoliapjovės peilius

Jei gedimų nėra nurodytų šioje lentelėje arba negalite patys jų pašalinti, prašome kreiptis į mūsų kompetentingą klientų aptarnavimo skyrių.

■ Profesionalų patikrinimą visada reikia patikrinti:

pašalinus kliūtį
■ staiga išsijungus varikliui
- jei pažeista pavara
- jei pažeisti pleištiniai diržai
- jei išlinkęs peilis
- jei išlenktas variklio velenas

ES atitikties pareiškimas

■ žr. montavimo instrukciją

Garantija

Mes pašalinsime gamintojo klaidas arba medžiagų trūkumus garantiniu dviejų metų laikotarpiu, savo nuožiūra, arba pataisydami, arba pakeisdami prietaisą. Garantinis laikotarpis pradedamas skaičiuoti nuo pirkimo datos, garantija galioja toje šalyje, kurioje prietaisas buvo nupirktas.

Mūsų garantija galioja tokiais atvejais: Garantija nebegalioja tokiais atvejais:

■ Kai prietaisas naudojamas pagal instrukciją
■ Laikomasi naudojimo vadovo instrukciju
■ Naudojamos originalios atsarginės dalys

■ Klientas bando pats remontuoti prietaisą
■ Prietaisas yra techniškai modifikuotas
■ Prietaisas naudojamas ne pagal paskirtį (pvz., naminiams arba buitiniams poreikiams)

Garantija neapima:

■ Gedimų dėl įprasto nusidėvėjimo
■ Keičiamų detalių, kurios yra pažymėtos ženklais XXXXX (X)
■ Variklių - jiems galioja atskiros jų gamintojų instrukcijos

Garantiniu atveju su šia garantijos kortele ir pirkimo jrodymu prašome kreiptis i pardavėją arba artimiausią mūsų įgaliotą remonto dirbtuve. Ši garantija neapriboja pardavėjo atsakomybės pirkėjo prietaiso atžvilgiu.
