A140020 - Mixer Pansam - Manual de utilizare gratuit

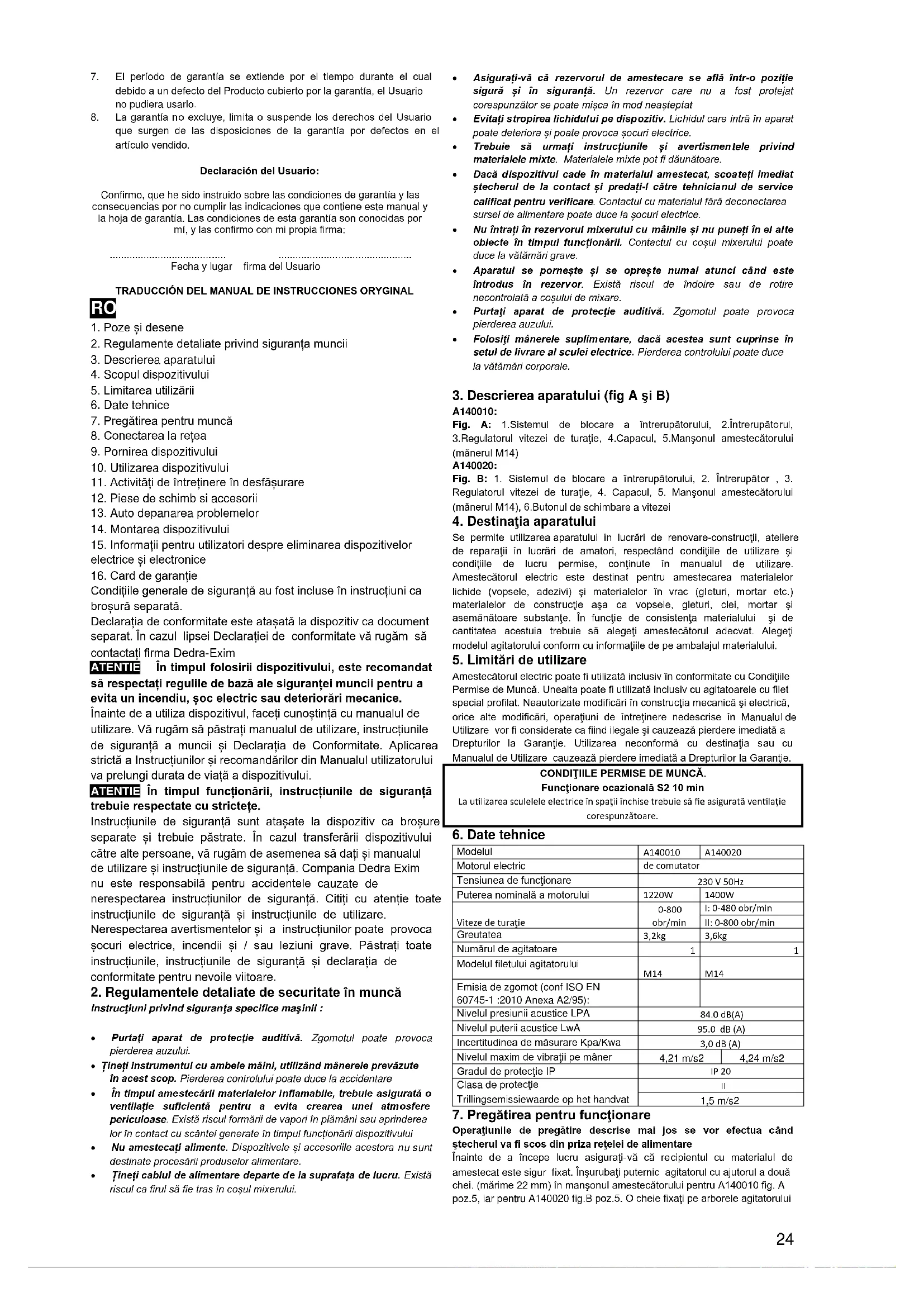

MANUAL DE UTILIZARE A140020 Pansam

2. Regulamente detaliate privind siguranța muncii

3. Descrierea aparatului

4. Scopul dispozitivului

5. Limitarea utilizării

7. Pregătirea pentru muncă

8. Conectarea la rețea

9. Pornirea dispozitivului

10. Utilizarea dispozitivului

11. Activități de întreținere în desfășurare

14. Montarea dispozitivului

15. Informații pentru utilizatori despre eliminarea dispozitivelor

electrice și electronice

16. Card de garanție

Condițiile generale de siguranță au fost incluse în instrucțiuni ca broșură separată. Declarația de conformitate este atașată la dispozitiv ca document separat. În cazul lipsei Declarației de conformitate vă rugăm să contactați firma Dedra-Exim ATENTIE În timpul folosirii dispozitivului, este recomandat să respectați regulile de bază ale siguranței muncii pentru a evita un incendiu, șoc electric sau deteriorări mecanice. Înainte de a utiliza dispozitivul, faceți cunoștință cu manualul de utilizare. Vă rugăm să păstrați manualul de utilizare, instrucțiunile de siguranță a muncii și Declarația de Conformitate. Aplicarea strictă a Instrucțiunilor și recomandărilor din Manualul utilizatorului va prelungi durata de viață a dispozitivului. ATENTIE În timpul funcționării, instrucțiunile de siguranță trebuie respectate cu strictețe. Instrucțiunile de siguranță sunt atașate la dispozitiv ca broșure separate și trebuie păstrate. În cazul transferării dispozitivului către alte persoane, vă rugăm de asemenea să dați și manualul de utilizare și instrucțiunile de siguranță. Compania Dedra Exim nu este responsabilă pentru accidentele cauzate de nerespectarea instrucțiunilor de siguranță. Citiți cu atenție toate instrucțiunile de siguranță și instrucțiunile de utilizare. Nerespectarea avertismentelor și a instrucțiunilor poate provoca șocuri electrice, incendii și / sau leziuni grave. Păstrați toate instrucțiunile, instrucțiunile de siguranță și declarația de conformitate pentru nevoile viitoare.

2. Regulamentele detaliate de securitate în muncă

Instrucţiuni privind siguranţa specifice maşinii : Purtaţi aparat de protecţie auditivă. Zgomotul poate provoca pierderea auzului. Țineți instrumentul cu ambele mâini, utilizând mânerele prevăzute în acest scop. Pierderea controlului poate duce la accidentare În timpul amestecării materialelor inflamabile, trebuie asigurată o ventilație suficientă pentru a evita crearea unei atmosfere periculoase. Există riscul formării de vapori în plămâni sau aprinderea lor în contact cu scântei generate în timpul funcționării dispozitivului Nu amestecați alimente. Dispozitivele și accesoriile acestora nu sunt destinate procesării produselor alimentare. Țineți cablul de alimentare departe de la suprafața de lucru. Există riscul ca firul să fie tras în coșul mixerului. Asigurați-vă că rezervorul de amestecare se află într-o poziție sigură și în siguranță. Un rezervor care nu a fost protejat corespunzător se poate mișca în mod neașteptat Evitați stropirea lichidului pe dispozitiv. Lichidul care intră în aparat poate deteriora și poate provoca șocuri electrice. Trebuie să urmați instrucțiunile și avertismentele privind materialele mixte. Materialele mixte pot fi dăunătoare. Dacă dispozitivul cade în materialul amestecat, scoateți imediat ștecherul de la contact și predați-l către tehnicianul de service calificat pentru verificare. Contactul cu materialul fără deconectarea sursei de alimentare poate duce la șocuri electrice. Nu întrați în rezervorul mixerului cu mâinile și nu puneți în el alte obiecte în timpul funcționării. Contactul cu coșul mixerului poate duce la vătămări grave. Aparatul se pornește și se oprește numai atunci când este întrodus în rezervor. Există riscul de îndoire sau de rotire necontrolată a coșului de mixare. Purtaţi aparat de protecţie auditivă. Zgomotul poate provoca pierderea auzului. Folosiţi mânerele suplimentare, dacă acestea sunt cuprinse în setul de livrare al sculei electrice. Pierderea controlului poate duce la vătămări corporale.

3. Descrierea aparatului (fig A şi B)

A140010: Fig. A: 1.Sistemul de blocare a întrerupătorului, 2.Întrerupătorul, 3.Regulatorul vitezei de turaţie, 4.Capacul, 5.Manşonul amestecătorului (mănerul M14) A140020: Fig. B: 1. Sistemul de blocare a întrerupătorului, 2. Întrerupător , 3. Regulatorul vitezei de turaţie, 4. Capacul, 5. Manşonul amestecătorului (mănerul M14), 6.Butonul de schimbare a vitezei

4. Destinaţia aparatului

Se permite utilizarea aparatului în lucrări de renovare-construcţii, ateliere de reparaţii în lucrări de amatori, respectând condiţiile de utilizare şi condiţiile de lucru permise, conţinute în manualul de utilizare. Amestecătorul electric este destinat pentru amestecarea materialelor lichide (vopsele, adezivi) şi materialelor în vrac (gleturi, mortar etc.) materialelor de construcţie aşa ca vopsele, gleturi, clei, mortar şi asemănătoare substanţe. În funcţie de consistenţa materialului şi de cantitatea acestuia trebuie să alegeţi amestecătorul adecvat. Alegeţi modelul agitatorului conform cu informaţiile de pe ambalajul materialului.

5. Limitări de utilizare

Amestecătorul electric poate fi utilizată inclusiv în conformitate cu Condiţiile Permise de Muncă. Unealta poate fi utilizată inclusiv cu agitatoarele cu filet special profilat. Neautorizate modificări în construcţia mecanică şi electrică, orice alte modificări, operaţiuni de întreţinere nedescrise în Manualul de Utilizare vor fi considerate ca fiind ilegale şi cauzează pierdere imediată a Drepturilor la Garanţie. Utilizarea neconformă cu destinaţia sau cu Manualul de Utilizare cauzează pierdere imediată a Drepturilor la Garanţie. CONDIŢIILE PERMISE DE MUNCĂ. Funcţionare ocazională S2 10 min La utilizarea sculelele electrice în spaţii închise trebuie să fie asigurată ventilaţie corespunzătoare.

Modelul A140010 A140020 Motorul electric de comutator Tensiunea de funcţionare 230 V 50Hz Puterea nominală a motorului 1220W 1400W Viteze de turaţie 0-800 obr/min I: 0-480 obr/min II: 0-800 obr/min Greutatea 3,2kg 3,6kg Numărul de agitatoare

Modelul filetului agitatorului M14 M14 Emisia de zgomot (conf ISO EN 60745-1 :2010 Anexa A2/95):

Nivelul presiunii acustice LPA

Nivelul puterii acustice LwA

Incertitudinea de măsurare Kpa/Kwa 3,0 dB (A) Nivelul maxim de vibraţii pe mâner 4,21 m/s2 4,24 m/s2 Gradul de protecţie IP IP 20 Clasa de protecţie

7. Pregătirea pentru funcţionare

Operaţiunile de pregătire descrise mai jos se vor efectua când ştecherul va fi scos din priza reţelei de alimentare Înainte de a începe lucru asiguraţi-vă că recipientul cu materialul de amestecat este sigur fixat. Înşurubaţi puternic agitatorul cu ajutorul a două chei. (mărime 22 mm) în manşonul amestecătorului pentru A140010 fig. A poz.5, iar pentru A140020 fig.B poz.5. O cheie fixaţi pe arborele agitatorului25 iar a doua pe partea hexagonală a amestecătorului şi strângeţi puternic. Când deşurubaţi agitatorul operaţiunile executaţi în ordine inversă.

8. Racordarea la rețeaua de alimentare

Înainte de a conecta dispozitivul la o sursă de alimentare, asigurați-vă că tensiunea de alimentare corespunde cu datele de pe plăcuța dispozitivului. Instalația de alimentare cu energie electrică a mașinii, trebuie să fie efectuată în conformitate cu cerințele standard referitoare la instalațiile electrice și să respecte normele de siguranță în timpul utilizării. Parametrii cablului de alimentare cu secțiunea minimă a conductoarelor și valoarea minimă a siguranței în funcție de puterea motorului dispozitivului, sunt prezentate în tabelul de mai jos.Instalația electrică trebuie să fie efectuată de un electrician autorizat. Atunci când se utilizează prelungitoare, trebuie să țineți seama de faptul că secțiunea minimă a conductoarelor acestora să nu fie mai mică decât valoarea necesară (a se vedea tabelul). Cablul electric va fi astfel așezat încât în timpul lucrărilor să nu fie expus tăierii sau deteriorării. A nu se folosi prelungitoare deteriorate.Verificați periodic starea tehnică a cablului de alimentare. Nu trageți de cablu de alimentare pentru a-l scoate din priză. Puterea maşinii [W] Secţiunea minimă a cablului [mm2] Valoarea minimă a siguranței tip C [A] 700÷1400

9. Pornirea aparatului

Apucaţi puternic amestecătorul în aşa mod ca mânerul cu întrerupătorul (A140010 fig.A poz. 2, iar pentru A140020 fig. B poz.2) să fie pe partea dreptă. Apăsaţi butonul de prevenire a pornirii accidentală. Apoi apăsaţi butonu pornire/oprire. Pentru a termina lucru degajaţi butonul întrerupătorului sau butonul de asigurare. Când porniţi amestecătorul menţineţi o poziţie stabilă a corpului

10. Utilizarea aparatului

Se referă la A140010 Procesul de amestecare se va executa conform cu recomandările producătorului materialului care va fi amestecat. Când scufundaţi sau când scoateţi unealta de lucru trebuie să reduceţi treptat viteza de turaţie cu ajutorul regulatorului vitezei de turaţie (fig A, poz. 3). După completă scufundare a agitatorelor măriţi treptat viteza până la valoarea maximă pentru a garanta suficientă răcire a motorului. În timpul procesului de amestecare mişcaţi cu amestecătorul în diferite direcţii. Amestecaţi până când toată substanţa va fi complet amestecată. După terminarea lucrului spălaţi amestecătorul şi agitatorul. Se referă la A140020 Aparatul posedă două viteze: viteză mică şi viteză mare: În scopul schimbării vitezei trebuie de fiecare dată să deconectaţi aparatul de la reţea iar apoi să rotiţi butonul de schimbare a vitezei cu 180° (fig. B poz. 6).. Această operaţie se efectuază când ştecherul este scos din priză. Dacă la schimbarea poziţiei butonul se opune răsuciţi capătul de lucru cu un unghi mic. Vitezele sunt marcate în modul următor: symbol I - viteza 0-480 tur/min,•• viteza 0-800 tur/min. La ambele viteze viteza se poate regula în mod treptat cu butonul de reglare (fig. B, poz 3). Procesul de amestecare se va executa conform cu recomandările producătorului materialului care va fi amestecat. Când scufundaţi sau când scoateţi agitatorul trebuie să reduceţi treptat viteza de turaţie cu ajutorul regulatorului vitezei de turaţie (fig. B, poz. 3).. După completă scufundare măriţi viteza până la valoarea maximă pentru a garanta suficientă răcire a motorului. În timpul procesului de amestecare mişcaţi cu amestecătorul în diferite direcţii. Amestecaţi până când toată substanţa va fi complet amestecată. După terminarea lucrului spălaţi amestecătorul şi agitatorul. ATENȚIE Nu apropiaţi mâinile de agitator când se roteşte şi de alte elemente.

11. Curente operaţiuni de întreţinere

Curente oparaţiuni de întreţinere trebuie efectuate când ştecherul este scos din priză. Periodic verificaţi starea tehnică amestecătorului: curăţaţi regular amestecătorul şi agitatoarele. La fiecare ocazie curăţaţi orificiile de intrare a aerului de răcire a motorului electric. Această operaţiune efectuaţi cu ajutorul aerului comprimat. Ungeţi regular partea de prindere cu ulei pentru maşini ( de ex WD-40).

12. Piese de schimb si accesorii

Pentru a achiziționa piese de schimb și accesorii, vă rugăm să contactați Serviciul Dedra-Exim. Detaliile de contact pot fi găsite la pagina 1 a manualului de instrucțiuni. La comanda pieselor de schimb vă rugăm să ne furnizaţi numărul de LOT indicat pe plăcuţa cu date tehnice. Vă rugăm să descrieţi elementul deteriorat indicând termenul orientativ de cumpărare a aparatului. Vă rugăm să descrieţi elementul deteriorat indicând termenul orientativ de cumpărare a aparatului. Vă rugăm să aduceţi produsul reclamat pentru a fi reparat la locul de achiziţionare (vânzătorul este obligat să primească produsul reclamat), sau să-l trimite la Service-ul Central DEDRA-EXIM. Vă rugăm să ataşaţi certificatul de garanţie eliberat de importer. Fără acest document reparaţia va fi tratată ca după garanţie. După perioada de garanţie reparaţiile efectuază Service-ul Central. Produsul deteriorat trebuie să-l trimiteţi la Service (costurile de transport acoperă utilizatorul)

Problem Cauza Rezolvare Amestecătorul

funcţionează Cablul de alimentare este rău conectat sau defect În priză nu este tensiunea de reţea Periile motorului sunt uzate Întrerupătorul este defect Apăsaţi ştecherul mai adânc în priză, verificaţi cablul de alimentare Verificaţi tensiunea în priză sau dacă nu a acţionat vre-o siguranţă Schimbaţi periile cu noi Schimbaţi întrerupătorul cu nou Amestecătorul se roteşte greu Lagărele motorului gripaţi Trimiteţi amestecătorul la reparaţie Motorul se încălzeşte Orificiile de ventilaţie afundate Depăşite parametrii permişi de lucru Prea mare apăsare a uneltei Curăţaţi orificiile Opriţi unealta electrică, depuneţi lucru până când maşina se răceşte complet

14. Dotarea completă a aparatului, observaţii finale

Dotarea 1.Amestecător electric, 2.Agitator cu filet M14, 3. Set de chei

15. Informația pentru utilizatori privind eliminarea

utilajelor uzate (se referă la gospodării de casă) Simbolul prezentat, aplicat pe produse sau în documentația anexată, vă informează că acest tip de produse electrice sau electronice, care s-au defectat, nu trebuie aruncat la gunoi împreună cu deșeurile obișnuite. Procedura corectă în caz de utilizare, reciclare sau recuperare a subsansamblelor constă în predarea dispozitivului la centrul specializat de colectare, unde va fi recepționat gratuit. Informațiile despre locuri de colectare a utilajelor uzate, vor fi furnizate de autoritățile locale de ex. pe site-urile web acestora. Utilizarea corectă a dispozitivului va permite păstrarea unor elemente valoroase și evitarea unui impact negativ asupra sănătății și mediului, care pot fi periclitate din cauza procedurilor necorespunzătoare de eliminarea deșeurilor. Utilizatorii din țările membre Uniunii Europene Dacă doriți să scăpați de dispozitive electrice sau electronice, vă rugăm să contactați cel mai apropiat centru de vânzare sau furnizorul, pentru informații suplimentare. Eliminarea deșeurilor în țările din afara Uniunii Europene Acest simbol se referă numai la țările membre ale Uniunii Europene.Dacă doriți să eliminați produsul respectiv, vă rugăm să contactați autoritățile locale sau vânzătorul pentru a obține informațiile despre modul corect de procedură. Certificat de garanţie pentru

AMESTECĂTOR ELECTRIC

Nr. de katalog: A140010/A140020 Număr de lot:..................................................... (denumit în continuare Produs) Data de cumpărare a produsului: ............. Ştampila vânzătorului Data şi semnătura vânzătorului: .................................

I. Responsabilitatea pentru produs:

1. Garant - DEDRA EXIM sp. z o.o. cu sediul în Pruszkowie, adresa: ul.

3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego,[Judecătoria Raională pentru o.c. Varşovia în Varşovia, Departamentul al XIV–a Economic al Registrului Naţional Juridic] NIP [CIF] 527-020-49-33, Kapitał zakładowy [capital social]: 100 980.00 zł.

2. în condiţiile menţionate în prezentul Certificat de garanţie Garantul

acordă garanţie la produsul derivat din distribuţia Garantului.

3. Responsabilitatea cu titlu de garanţie cuprinde numai defectele care

sau ivit din cauze datorate Produsului în momentul livrării acestuia Utilizatorului.

4. Cu titlu de garanţie, Utilizatorul, obţine dreptul la repararea gratis a

Produsului, dacă defecţiunea s-a ivit în perioada de garanţie. Modul de reparare a Produsului (metoda de executare a reparării) depinde26 de decizia Garantului. Dacă Garantul constată că Produsul nu poate fi reparat, Garantul îşi rezervă dreptul de a schimba piesa defectă sau total Produsul cu altul fără defecte sau de a micşora preţul Produsului ori de a se retrage de la Contract.

5. Faţă de Utilizatorul, care conform cu legea din data de 23 aprilie 1964

din Codul Civil, nu este un consumator, răspunderea Garantului pentru dauna rezultate din prezenta garanţie şi/ sau în legătură cu încheierea şi executarea acesteia, indiferent de dreptul legal, este limitată maxim până la valoarea Produsului defect.

II. Perioada de garanţie:

Componentele Produsului acoperite de garanţie Durata de protecţie a garanţiei

AMESTECĂTOR ELECTRIC

A140010/A140020 24 luni, de la data cumpărării Produsului, înscrisă în prezentul Certificat de garanţie Agitator cu filet Componente neacoperite de garanţie

III. Condiţiile de utilizare a garanţiei:

1. Prezentarea de către Utilizator a Certificatul completat de garanţie a

Produsului şi dovedirea împrejurărilor de cumpărare a Produsului de ex. prin prezentarea chitanţei, facturei, etc. Pentru a efectua în mod eficient reclamaţia, se recomandă că Utilizatorul să trimite împreună cu Produsul reclamat, toate componetele menţionate la “Completarea” Produsului în manualul de utilizare.

2. Respectarea de către Utilizator a recomandările din Manualul de

utilizare şi din Certficatul de garanţie.

3. Garanţia acoperă numai teritoriul Republicii Polonă şi UE.

IV. Garanţia nu acoperă defecţiunile Produsului apărute în special

1. Nerespectării de către Utilizator a condiţiilor indicate în Manualul de

utilizare, în special în domeniul de utilizare, întreţinere şi curăţare corectă.

2. Utilizarea de către Utilizator a unor produse de curăţare sau

substanţe de conservare care sunt neadecvate cu Manualul de utilizare;

3. Depozitare necorespunzătoare şi transportul necorespunzător al

Produsului de către Utilizator;

4. Modificări şi/sau reconstrucţii arbitrare a Produsului de către

5. Utilizarea în Produs de către Utilizator a unor materiale consumabile

neconforme cu manualul de utilizare. Utilizatorul care conform nu legea din data de 23 aprilie 1964 din Codul Civil nu este un consumator, pierde garanţia pentru Produsul, în care:

1. numerele de serie, marcarea datelor şi plăcuţele cu datele technice

au fost îndepărtate de către Utilizator.

2. sigiliile existente au fost deteriorate de Utilizator sau au urme rămase

din manipularea de către utilizator la acestea. Atenţie! Operaţiile legate cu utilizarea de fiecare zii, descrise în manualul de utilizare, Utilizatorul execută singur pe costul său.

V. Procedura de reclamaţie:

1. Dacă se constată că Produsul nu funcţionează corect, Înainte de a

depune reclamaţia trebuie să Vă asiguraţi dacă toate operaţiunile descrise în manualul de utilizare au fost executate corect.

2. Sesizaţi imediat reclamaţia, cel mai bine în termen de 7 zile de la data

la care aţi observant defectul produsului. Utilizatorul care conform cu legea din data de 23 aprilie 1964 din Codul Civil nu este un consumator, pierde garanţia pentru Produs dacă reclamaţia nu depune în termen de până de 7 zile.

3. Sesizarea reclamaţiei se face de ex. la. la punctul de cumpărare a

Produsului, la service-ul de garanţie sau se poate trimite în scris pe adresa: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Utilizatorul poate să depună reclamaţia prin formularul accesibil pe

pagina de internet www.dedra.pl. (“Formular pentru sesizarea reclamaţiei cu titlu de garanţie”).

5. Adresele service-urilor de garanţie din fiecare stat sunt accesibile pe

pagina www.dedra.pl. Dacă service-ul lipseşte în statul adecvat, trimiteţi sesizările de reclamaţie cu titlu de garanţie pe adresa: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polonia).

6. Luând în considerare siguranţa Utilizatorului se interzice utilizarea

Produsului defect. Atenţie!!! Utilizarea Produsului defect este periculos pentru sănătatea şi viaţa Utilizatorului.

7. Executarea obligaţiilor rezultate din garanţie va avea loc în termen de

14 zile lucrătoare, calculate de la data furnizării de către Utilizator a Produsului reclamat.

8. Înainte de furnizare a Produsului reclamat se recomandă curăţirea

acestuia. Se recomandă de a se asigura bine Produsul împotriva distrugerii în timpul transportului (se recomandă să trimiteţi produsul reclamat în ambalajul original).

9. Perioada de garanţie va fi prelungită cu durata în care, din cauza

defectului Produsului acoperit de garanţie Utilizatorul nu l-a putut să-l utilizeze,

10. Garanţia nu opreşte, nu limitează nu suspendează drepturile

Utilizatorului rezultate din dispoziţiile privind garanţia pentru vicile produsului vândut. Declaraţia Utilizatorului: Confirm, că am fost informat în ceea ce priveşte condiţiile de garanţie şi efectele nerespectării orientăriilor cuprinse în manualul de utilizare şi în Certificatul de garanţie. Condiţiile prezentei garanţiei îmi sunt cunoscute ce afirm cu semnătura mea de mână:

Data şi locul semnătura Utilizatorului
