| Tip de produs | Ferăstrău circular fără fir |
| Marcă | HiKOKI |
| Model | C1806DB |
| Alimentare | Baterie litiu-ion 18 V (BSL1850MA 5,0 Ah) |
| Viteză în gol | 4500 min⁻¹ (mod putere) / 2500 min⁻¹ (mod silențios) |
| Adâncimea de tăiere la 90° | 66 mm |
| Adâncimea de tăiere la 45° | 45 mm |
| Adâncimea de tăiere la -5° | 57 mm |
| Greutate (cu BSL1850MA) | 3,3 kg |
| Greutate (cu BSL36B18) | 3,6 kg |
| Diametrul pânzei | 165 mm până la 162 mm |
| Funcții principale | Pornire progresivă, protecție împotriva suprasarcinii și supraîncălzirii, selector de mod putere/silențios, iluminare LED, frână electrică |
| Capacitatea de tăiere înclinată | De la -5° la +45° |
| Echipament de siguranță | Carcasă inferioară, blocare a comutatorului, protecție împotriva reculului |
| Accesorii furnizate | Pânză de ferăstrău, cheie hexagonală, ghid, placă de fluor opțională |
| Întreținere | Curățați orificiile de ventilație, verificați carcasa inferioară, ascuțiți sau înlocuiți pânza |
| Garanție | Conformă reglementărilor legale, acoperă defectele de fabricație |
Întrebări frecvente - C1806DB HiKOKI
Întrebările utilizatorilor despre C1806DB HiKOKI
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Fierăstrău în format PDF gratuit! Găsiți manualul dvs. C1806DB - HiKOKI și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. C1806DB mărcii HiKOKI.
MANUAL DE UTILIZARE C1806DB HiKOKI
Citiți toate avertismentele de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate cu această sculă electrică.
Nerespectarea tuturor instrucțiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave.
Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.
Termenul „sculă electrică” prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).
1) Siguranța în zona de lucru
a) Păstrați zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispu la accidente.
b) Nu utilizați sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor infl amabile.
Sculele electrice produc scântei care pot aprinde praful sau aburii.
c) Tineți copiii sau privitorii la distanță în timp ce utilizati scula electrică.
Distragerea atenției vă poate face să pierdeți controlul asupra sculei.
2) Siguranța electrică
a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modificați niciodată ștecărul în niciun fel. Nu folosiți niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ).
Ştecărele nemodificate și prizele corespunzătoare reduc riscul de şoc electric.
b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, șuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.
c) Nu expuneți sculele electrice la ploaie și nu le lăsați în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare.
d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Țineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare.
Cablurile de alimentare deteriorate sau încolăcite măresc riscul de soc electric.
e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior.
Folosirea unui prelungitor adecvat pentru exterior reduce riscul de soc electric.
f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiți o sursă de alimentare cu întrerupător de protecție la curent rezidual (RCD).
Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.
3) Siguranța personală
a) Atunci când folosiți o sculă electrică fiți vigilant, fiți atent la ceea ce faceți și acționați conform bunului simț. Nu folosiți scule electrice atunci când sunteți obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor.
Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.
b) Folositi echipament de protectie personală. Purtati întotdeauna protectie pentru ochi.
Echipamentele de protectie, cum ar fi măstile pentru praf, încălțămintea anti-alunecare, căstile sau protectiile auditive, folosite în situațiile corespunzătoare vor reduce vătămările personale.
c) Preveniți pornirea neintentionată. Înainte de a conecta scula la priză și / sau la setul de accumulatori și înainte de a ridica sau transporta scula, asigurați-vă că întrerupătorul este pe poziția oprit.
Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.
d) Înainte de a pune scula electrică în funcțiune, îndepărtați toate cheile de reglare și orice alte chei.
O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.
e) Evitați dezechilibrarea. Mențineți permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situații neașteptate.
f) Purtati haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul și hainele la distanță de piesele în mișcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.
g) Dacă sunt prevăzute dispositive de conectare la sisteme de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător.
Utilizarea acestor dispositive poate reduce pericolele legate de praf.
h) Nú lăsați obișnuința dobândită din utilizarea frecventă a sculelor să vă facă să deveniți superficiali și să ignorați principiile de siguranță în folosirea sculei.
O acțiune neglijentă poate provoca vătămări grave într-o fractiune de secundă.
4) Utilizarea și îngrijirea sculei electrice
a) Nu forțați scula electrică. Folosiți scula adecvată pentru aplicația dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.
b) Nu folosiți scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire.
Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.
c) Înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți stecărul din priză și/sau scoateți setul de acumulatori din sculă, dacă este detaşabil.
Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.
d) Depozitați sculele electrice neutilizate departe de zona de actiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică.
Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.
e) Întrețineți sculele electrice și accesoriiile. Verificați alinierea și prinderea pieselor mobile, ruperea pieselor precum și orice alte aspecte care ar putea să influențeze funcționarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceți-o la reparat.
Multy accidente sunt provocate de scule electrice întreținute necorespunzător.
f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.
g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operațiunile ce urmează a fi efectuate.
Folosirea sculei electrice pentru alte operațiuni decât cele prevăzute poate avea ca efect apariția unor situații periculoase.
h) Mentineți mânerele și suprafetele de prindere uscate, curate și ferite de ulei și unsoare.
Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlul sculei în condiții de siguranță în situații neașteptate.
5) Utilizarea și întreținerea sculelor cu acumulatori
a) încărcați numai cu încărcătorul indicat de producător.
Un încărcător adecvat unui anumit tip de pachet de accumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de accumulatori.
b) Folosiți sculele electrice exclusiv cu tipurile de pachete de accumulatori indicate.
Folosirea unui alt tip de pachet de accumulatori poate provoca vătămări sau incendii.
c) Atunci când setul de acumulatori nu este folosit, tineți-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori.
Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.
d) În cazul exploatații abuzive, din accumulatori poate ieși lichid; evitați contactul cu acest lichid. În cazul unui contact accidental, spălați cu apă. În cazul contactului cu ochii, consultați un medic.
Lichidul care iese din accumulatori poate provoca iritații sau arsuri.
e) Nu utilizati un set de accumulatori sau o sculă care este deteriorat(ă) sau modificat(ă).
Este posibil ca accumulatorii deteriorați sau modificați să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare.
f) Nu expuneți un set de accumulatori sau o sculă la foc sau la temperaturi excesive.
Expunerea la foc sau la temperaturi de peste 130°C poate provoca explozie.
g) Respectați toate instrucțiunile de încărcare și nu încărcați setul de acumulatori sau scula în afara intervalului de temperatură specificat în instrucțiuni.
Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specificat poate deteriora accumulatorul și poate crește riscul de incendiu.
6) Service
a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice.
Astfel se asigură menținerea siguranței sculei electrice.
b) Nu reparați niciodată seturile de accumulatori deteriorați.
Repararea seturilor de accumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizați.
PRECAUTIE
Tineți copii și persoanele infirme la distanță.
Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acțiune a copiilor și a persoanelor infi rme.
AVERTISMENTE DE SIGURANTĂ PRIVIND FIERĂSTRĂUL CIRCULAR CU ACUMULATOR
Proceduri de tăiere
a) ⚠️ PERICOL: Tineți mâinile departe de zona de tăiere și de lamă. Tineți cealalaltă mână pe mânerul auxiliar sau pe carcasa motorului.
Dacă ambele mâini țin ferăstrăul, acestea nu pot fi tăiate de lamă.
b) Nu puneti mâna sub elementul de prelucrat.
Apărătoarea nu vă poate proteja împotriva lamei sub elementul de prelucrat.
c) Modificați adâncimea tăieturii în funcție de grosimea elementului.
Ar trebui să fie vizibil sub element mai puțin de un dinte complet al lamei.
d) Nu tineți elementul de prelucrat în mână sau pe picior în timp ce îl tăiați. Fixați elementul de prelucrat pe o platformă stabilă.
Fixarea elementului este importantă pentru minimizarea expunerii corporale, înțepenirii lamei, sau a pierderii controlului.
e) Tineți scula electrică de suprafețele de prindere izolate, atunci când se execută o operațiune de tăiere în care scula ar putea atinge cabluri ascunse sau propriul cablu.
Atingerea cablului sub tensiune va pune de asemenea sub tensiune părțile metalice expuse, putând electrocuta operatorul.
f) Când efectuați spintecări, utilizați întotdeauna un scut de protecție sau un ghidaj cu margine dreaptă.
Acest lucru îmbunătățește acuratețea tăieturii și reduce probabilitatea ca lama să se înțepenească.
g) Folosiți întotdeauna lame de mărimea și forma corectă (romb sau rotund) pentru orificiile axului.
Lamele care nu se potrivesc cu elementele de montură ale ferăstrăului se vor descentra, ducând la pierderea controlului.
h) Nu folosiți niciodată șaibe sau șuruburi defecte sau greşite.
Şaibele și şuruburile lamei au fost special proiectate pentru ferăstrăul dumneavoastră, pentru execuție optimă și siguranță a exploatații.
Cauze ale reculului și avertismente conexe
- reculul este o reactie bruscă a unei lame ciupite, blocate sau aliniate incorrect, cauzând un ferăstrău necontrolat să se ridice și să iasă din elementul prelucrat înspre operator;
Română
- atunci când lama este ciupită sau blocată strâns de lăcașul care se îngustează, lama se oprește și reacția motorului propulsează unitatea înspre operator;
- dacă lama se răsucește sau își pierde alinierea în tăietură, dinții din marginea posterioară a lamei se pot înțepeni în suprafața superioară a lemnului cauzând lama să iasă din lăcaș și să sără spre operator.
Reculul este rezultatul folòsirii greșite a ferăstrăului și/sau a folosirii de proceduri sau condiții de utilizare incorecte și poate fi evitat luând precauțiile necesare, după cum este prezentat mai jos.
a) Mențineți o priză fermă cu amândouă măinile pe ferăstrău și poziționați brațele pentru a opune rezistență forțelor de recul. Poziționați-vă corpul pe oricare din partile lamei, dar nu pe linie cu aceasta.
Reculul ar putea arunca ferăstrăul înapoi, dar forțele de recul pot fi controlate de către operator, dacă sunt luate măsurile de precauție corecte.
b) Când lama este blocată, sau când tăierea este întreruptă din orice motiv, eliberați trăgaciul și țineți ferăstrăul nemișcat în material până când lama se oprește complet.
Nu încercați niciodată să scoateți ferăstrăul din elementul prelucrat sau să trageți ferăstrăul înapoi, în timp ce lama este în mișcare, pentru că poate apărea forța de recul.
Investigati și luați măsuri rectificatoare pentru a elimina cauza blocării lamei.
c) Când se repornește ferăstrăul în elementul prelucrat, centrați lama ferăstrăului în locaș astfel încât dinții să nu atingă materialul.
Dacă lama ferăstrăului se blochează, aceasta ar putea sări sau recula din elementul prelucrat, la repornirea ferăstrăului.
d) Susțineți panourile mari pentru a minimiza riscul ca lama să ciupească sau să reculeze.
Panourile mari tind să se încovoiae datorită greutății lor. Suportul trebuie să fie poziționat sub panou în ambele părți, lângă linia de tăiere și aproape de marginea panoului.
e) Nu folositi lame tocite sau deteriorate.
Lamele neasidet sau incorect fixate produc locașuri înguste care duc la fricțiune excesivă, blocarea lamelor și recul.
f) Manetele de blocare a ajustării înclinației și a adâncimii lamei trebuie strânse și fixate înainte de realizarea tăierii.
Dacă ajustarea lamei se modifică în timpul tăierii, aceasta poate duce la blocare și recul.
g) Folosiți atenție sporită atunci când tăiați în pereți deja construiti sau alte locuri fără vizibilitate.
Lama ieşită în afară poate tăia obiecte care pot cauza recul.
Funcțiile apărătorii inferioare
a) Verificați ca apărătoarea inferioară să fie închisă corect înainte de fiecare utilizare. Nu utilizați ferăstrăul dacă apărătoarea inferioară nu se poate mișca liber și nu poate fi închisă instantaneu. Nu încercați niciodată să fixați sau să prindeți apărătoarea inferioară în poziția deschisă.
Dacă ferăstrăul este scăpat accidental, apărătoarea inferioară se poate îndoi.
Ridicați apărătoarea inferioară cu ajutorul mânerului de rapel și verificați dacă se mișcă liber și dacă nu atinge lama sau orice altă componentă, din niciun unghi sau la nicio adâncime de tăiere.
b) Verificați modul de operare al arcului apărătorii inferioare. Dacă apărătoarea și arcul nu funcționează corespunzător, trebuie făcută revizia acestora înainte de utilizare.
Apărătoarea inferioară poate funcționa greu din cauza componentelor defecte, depunerilor cleioase, sau a reziduurilor adunate.
c) Apărătoarea inferioară poate fi retrasă manual doar pentru tăieturi speciale cum ar fi „tăieturile înclinate” și „tăieturile compuse”. Ridicați apărătoarea inferioară de mânerul de rapel și de îndată ce lama pătrunde în material, trebuie să eliberați apărătoarea.
Pentru orice alt fel de tăieturi, apărătoarea inferioară trebuie să functioneze automat.
d) Fiți întotdeauna atent ca apărătoarea inferioară să acopere lama, înainte de a pune ferăstrăul pe banc sau pe podea.
O lamă neprotejată și în derivă va duce la deplasarea inversă a ferăstrăului, tăind orice se află în calea sa.
Țineți cont de durata necesară pentru oprirea lamei, după comutarea întrerupătorului.
AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA
-
Pentru protejarea auzului pe durata folosirii, purtați protectie auditivă.
-
Utilizați pe sculă doar lama cu diametrul specificat.
-
Nu utilizati discuri abrazive.
-
Nu folositi lame deformate sau crăpate.
-
Nu folositi lame din oțel rapid.
-
Nu folosiți lame care nu corespund caracteristicilor specificate în instructiuni.
-
Nu opriți lamele aplicând presiune laterală pe disc.
-
Păstrați întotdeauna lamele ferăstrăului ascuțite.
-
Asigurați-vă că apărătoarea inferioară se mișcă liber și fără piedici.
-
Nu folosiți niciodată ferăstrăul circular cu apărătoarea inferioară fixată în poziția deschisă.
-
Asigurați-vă că mecanismul de retragere al apărătorii inferioare funcționează corect.
-
Nu utilizati niciodată ferăstrăul circular cu lama poziționată în sus sau lateral.
-
Asigurați-vă că materialul nu conține materii străine cum ar fi cuiele.
-
Raza lamelor ferăstrăului trebuie să fie între 165 mm și 162 mm.
-
Scoateți accumulatorul înainte de a realiza orice reglare, lucrare de service sau de întreținere.
-
Tineți cont de reculul frânei.
Acest ferăstrău circular dispune de o frână electrică care funcționează când comutatorul este eliberat. Deoarece există un recul atunci când frâna funcționează, asigurăti- vă că țineți bine corpul principal.
-
Asigurați-vă că întrerupătorul este în poziția OPRIT. Dacă accumulatorul instalat pe scula electrică în timp ce întrerupătorul este în poziția PORNIT, scula electrică va începe operarea imediat, ceea ce ar putea produce un accident grav.
-
Evitați tăierea în starea în care baza s-a desprins de pe material.
Când lama este blocată sau când tăierea este întreruptă din orice motiv, eliberați trăgaciul și țineți ferăstrăul nemișcat în material până când lama se oprește complet. Nu încercați niciodată să scoateți ferăstrăul din elementul prelucrat sau să trageți ferăstrăul înapoi în timp ce lama este în mișcare, pentru că poate apărea forța de RECUL. Investigați și luați măsuri rectificatoare pentru a elimina cauza blocării lamei.
- Sustineți panourile mari pentru a minimiza riscul ca lama să ciupească sau să RECULEZE. Panourile mari tind să se încovoieze datorită greutății lor (Fig. 3). Suporturile trebuie să fie poziționate sub panou în ambele părți, lângă linia de tăiere și aproape de marginea panoului, așa cum se arată în Fig. 2.
Pentru a minimiza riscul ca lama să ciupească sau să reculeze. Când operația de tăiere necesită așezarea ferăstrăului pe piesa de lucru, ferăstrăul trebuie așezat pe partea mai mare și partea mai mică va fi tăiată.
-
Fiți foarte atenți atunci când faceți o “tăietură buzunar” în pereții existenți sau în alte zone fără vizibilitate. Lama ieșită în afară poate tăia obiecte care pot cauza RECUL. Nu puneți NICIODATĂ mâna sau degetele în spatele ferăstrăului (Fig. 4). Dacă se produce recul, ferăstrăul poate sări cu ușurință înapoi peste mâna dumneavoastră, putând provoca răni grave.
-
AVERTISMENT: Este important să susțineți bine piesa de lucru și să țineți ferăstrăul ferm pentru a preveni pierderea controlului care ar putea provoca rănirea dumneavoastră. Fig. 5 ilustrează poziția tipică de ținere a ferăstrăului în mână.
-
Aşezati porțiunea mai largă a bazei ferăstrăului pe acea parte a piesei de lucru care este susținută ferm, nu pe secțiunea care va cădea atunci când se va face tăierea. Ca exemple, Fig. 6 ilustrează metoda CORECTĂ de a tăia capătul unei scânduri, iar Fig. 7, metoda GREȘITĂ. Dacă piesa de lucru este scurtă sau mică, fixați-o cu o clemă.
NU ÎNCERCATI SĂ TINETI PIESE SCURTE CU MÂNA!
-
Nu încercați niciodată să tăiați cu ferăstrăul circular ținut cu susul în jos pe o menghină. Acest lucru este foarte periculos și poate duce la accidente grave. (Fig. 8).
-
Atunci când folosiți ghidajul, nu încercați o tăietură înclinată care ar permite materialului tăiat să alunece între lama fierăstrăului și ghidaj. Această acțiune ar putea provoca rănirea. (Fig. 9, 10)
-
În cazul în care levierul rămâne slăbit, se creează o situație foarte periculoasă. Strângeți-l întotdeauna foarte bine. (Fig. 14)
-
Este foarte periculos să permiteți ca maneta de înclinare și piulița-fluture înclinată să rămână slăbite. Strângeți întotdeauna temeinic. (Fig. 25)
-
Înainte de operațiunea de tăiere, asigurați-vă că materialul pe care îl veți tăia. Dacă considerați că materialul ce urmează a fi tăiat va genera prafuri dăunătoare / toxice, asigurați-vă că sacul de praf sau sistemul adecvat de extragere a prafului este conectat ferm la gura de aspiratie.
Purtați, de asemenea, masca de praf, dacă este disponibilă.
○ Inainte de a începe să tăiați, asigurați-vă că lama a ajuns la viteza maximă de rotație.
O Dacă lama se oprește sau face zgomote neobișnuite în timpul operațiunii, comutați imediat întrerupătorul pe poziția ÎNCHIS.
○ Folosirea ferăstrăului circular cu lama îndreptată în sus sau lateral este foarte periculoasă. Asemenea utilizări neobisnuite trebuie evitate.
○ Purtați întotdéauna ochelari de protecție când tăiați materiale.
○ După ce ați terminat o lucrare, scoateți acumulatorul.
-
După ce ați atașat lama, asigurați-vă că maneta de blocare este strâns fixată în poziția stabilită.
-
Utilizați un disc de fierăstrău pentru tăierea lemnului.
-
Utilizați un disc de fierăstrău cu o viteză indicată egală cu sau mai mare decât viteza de rotație indicată pe sculă.
-
Utilizați o lamă de fierăstrău conformă cu EN847-1.
-
Nu permiteti contactul direct al luminii cu ochii prin privirea în direcția luminii.
Dacă vă expuneți ochii în mod repetat la lumină, aceștia vor avea de suferit.
Ştergeti orice urmă de murdărie sau funingine depusă pe obiectivul becului LED cu o cârpă moale, având grijă să nu zgâriati obiectivul.
Zgârieturile de pe obiectivul becului LED pot duce la scăderea luminozității.
-
Nu aplicați şoc puternic asupra panoului de comandă și nu îl deteriorați. Aceasta poate duce la o problemă.
-
Incărcați întotdeauna accumulatorul la o temperatură cuprinsă între 0°C–40°C. O temperatură mai mică de 0°C va duce la supraîncărcare, acest lucru fiind periculos. Acumulatorul nu poate fi încărcat la o temperatură de peste 40°C.
Cea mai potrivită temperatură pentru încărcare este între 20°C–25°C.
- Nu utilizati încărcătorul în mod continuu.
Când s-a finalizat o încărcare, lăsați încărcătorul să stea timp de circa 15 minute, înainte de următoarea încărcare a unui acumulator.
-
Nu permiteți pătrunderea materiilor străine în orificiul pentru conectarea acumulatorului.
-
Nu demontați niciodată accumulatorul sau încărcătorul.
-
Nu scurtcircuitați niciodată acumulatorul. Scurtcircuitarea acumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.
-
Nu aruncați acumulatorul în foc. Dacă acumulatorul este ars, acesta poate exploda.
-
Aduceți acumulatorul la magazinul de la care a fost cumpărat de îndată ce durata de viață a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncati acumulatorul consumat.
-
Nu introduceți obiecte în fantele de ventilație ale încărcătorului. Introducerea obiectelor de metal sau inflamabile în fantele de ventilație ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încărcătorului.
-
Când se folosește această unitate în continuu, unitatea se poate supraîncălzi, ceea ce ar putea duce la deteriorarea motorului și a comutatorului. Prin urmare, ori de câte ori carcasa se încinge, nu mai folosiți scula o vreme.
-
Asigurați-vă că acumulatorul este montat ferm. Dacă este slăbit chiar și puțin, acesta poate cădea și poate produce accidente.
-
Nu utilizati produsul dacă scula sau bornele acumulatorului (asamblarea acumulatorului) sunt deformate.
Instalarea accumulatorului poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.
- Păstrați terminalele sculei (asamblarea acumulatorului) fără span și praf.
Înainte de utilizare, asigurați-vă că nu s-au colectat șpan și praf în zona bornelor.
○ În timpul funcționării, încercați să evitați căderea șpanului sau prafului de pe sculă pe accumulator.
○ La întreruperea operațiunii sau după utilizare, nu lăsați scula într-o zonă în care aceasta poate fi expusă la cădere de șpan sau praf.
Nerespectarea acestei indicații poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.
- Utilizați întotdeauna scula și accumulatorul la temperaturi între -5°C și 40°C.
PRECAUTII REFERITOARE LA ACUMULATORUL LITIU-ION
Pentru prelungirea duratei de viață, accumulatorul litiuion este echipat cu o protecție pentru oprirea furnizării de energie.
În situațiile 1 la 3 descrise mai jos, atunci când folositți aparatul, chiar dacă acționați întrerupătorul, motorul se poate opri. Aceasta nu este o defectiune, ci un rezultat al functiei de protectie.
- Atunci când acumulatorul este descărcat, motorul se opreste.
În această situație încărcați imediat accumulatorul. - În situația suprasolicitării aparatului, motorul se poate opri. În această situație, eliberați întrerupătorul și îndepărtați cauza suprasolicitării. După aceasta, puteți folosi din nou aparatul.
- În situația supraîncălzirii accumulatorului în timpul lucrului, alimentarea aparatului de la accumulator se poate întrerupe.
În această situație, încetați să mai utilizați acumulatorul și lăsați-l să se răcească. După aceasta, puteți folosi din nou aparatul.
Mai mult, vă rugăm să acordați atenție următoarelor avertismente și indicații privind precauția.
AVERTISMENT
Pentru a împiedica apariția scurgerilor la accumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectați următoarele măsuri de precauție.
- Asigurați-vă că pe accumulator nu se strânge șpan și nici praf.
În timpul lucrului, asigurați-vă că pe accumulator nu cade span și nici praf.
○ Asigurați-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe accumulator.
Nu depozitați un accumulator nefolosit într-un loc expus la span și la praf.
Înainte de a depozita un accumulator, îndepărtați de pe acesta toate urmele de șpan și de praf și nu depozitați acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).
-
Nu găuriți acumulatorul cu obiecte ascuțite cum ar fi cuiele, nu îl loviți cu ciocanul, nu călcați pe el, nu îl aruncați și nu îl supuneți unor șocuri fizice puternice.
-
Nu utilizati un accumulator care pare deteriorat sau care este deformat.
-
Nu folosiți acumulatorul în alte scopuri decât cele indicate.
-
În cazul în care acumulatorul nu se încarcă după trecerea timpului de încărcare specificat, încetați imediat să îl mai încărcați.
-
Nu expuneți acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceti într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.
-
Tineți-l departe de flacără imediat ce observați scurgeri sau miro suri neplăcute.
-
Nu îl folosiți în locuri în care se generează o puternică electricitate statică.
-
În cazul în care observați la acumulator scurgeri, mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateți-l imediat din echipament sau din încărcător și încetati să îl mai utilizați.
-
Nu scufundați acumulatorul sau nu permiteți fluidelor să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitați acumulatorul dvs. într-un loc răcoros și uscat, departe de elemente combustibile și inflamabile. Trebuie evitate atmosferele gazoase corozive.
PRECAUTIE
-
În cazul în care lichidul ce se scurge din acumulator intră în contact cu ochii, nu vă frecați la ochi și spălați-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultați imediat un medic.
În cazul în care nu faceți tratament, lichidul poate provoca probleme oculare. -
în cazul în care lichidul se scurge pe piele sau pe haine, spălați imediat cu apă proaspătă curată, cum ar fi apa de la robinet.
Există posibilitatea ca acest lucru să provoace iritarea pielii.
- În cazul în care la prima utilizare a accumulatorului detectați mirosuri neplăcute, supraîncălzire, dacă observați rugină, decolorare, deformare și/sau alte nereguli, nu folosiți acumulatorul și înapoiatii-l furnizorului sau vânzătorului.
AVERTISMENT
Dacă o materie străină, cu proprietăți conductive, intră în terminalul accumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectați cu strictețe următoarele reguli când depozitați accumulatorul cu litiu ion.
Nu introduceți reziduuri cu proprietăți conductive, cuie sau sărme de oțel și cupru în cutia pentru depozitare.
O Pentru a preveni scurtcircuitarea, încărcați acumulatorul în sculă sau aplicați ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul.
DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION
Când transportați un accumulator litiu-ion, vă rugăm să respectați următoarele instructiuni.
AVERTISMENT
Notificați compania transportatoare că un pachet conține un accumulator litiu-ion, informați compania cu privire la puterea sa de ieșire și respectați instrucțiunile companie transportatoare atunci când aranjați un transport.

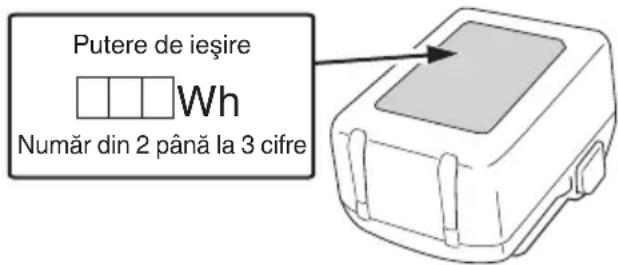

○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt considerați ca făcând parte din categoria de clasificare a materialelor periculoase și vor necesita proceduri de aplicare speciale.
O Pentru transportul în străinătate, trebuie să respectați legea internațională, precum și regulile și reglementările țării de destinație.
O În cazul în care este instalat BSL36B18 (vândut separat) în scula electrică, puterea de ieșire va depăși 100 Wh și unitatea va fi clasificată ca mărfuri periculoase pentru clasifi carea cheltuielilor de transport.
Când apare o problemă neașteptată, datele de pe un dispozitiv USB conectat la acest produs pot fi deteriorate sau pierdute. Asigurați-vă întotdeauna că ați salvat o copie de siguranță a datelor de pe dispozitivul USB înainte de a folosi acest produs.
Vă rugăm să rețineți că firma noastră nu își asumă nicio răspundere pentru datele depozitate pe un dispozitiv USB care sunt deteriorate sau pierdute și nici pentru defectele care pot apărea la un dispozitiv conectat.
AVERTISMENT
○ Înainte de utilizare, verificați cablul USB conectat pentru orice fel de defect sau deteriorare.
Folosirea unui cablu USB defect sau deteriorat poate cauza emisii de fum sau aprindere.
○ În cazul în care nu utilizați produsul, acoperiți portul USB cu capacul de cauciuc.
Accumularea de praf etc. în portul USB poate cauza emisii de fum sau aprindere.
NOTĂ
O Ocazional, ar putea exista o pauză în timpul reîncărcării USB.
○ Când nu se încarcă un dispozitiv USB, scoateți dispozitivul USB din încărcător.
In caz contrar, se poate reduce durata de viață a accumulatorului unui dispozitiv USB și, totodată, se pot produce accidente neașteptate.
○ Este posibil să nu se poată încărca unele dispozitive USB, în funcție de tipul dispozitivului.
NUMELE PĂRȚILOR (Fig. 1–Fig. 32)
| 1 | Comutator |
| 2 | Blocaj comutator |
| 3 | Nivelul adâncimii de tăiere |
| 4 | Piuliță-fluture înclinată |
| 5 | Şurub-fluture de prindere a ghidajului |
| 6 | Protectie inferioară |
| 7 | Şurub |
| 8 | Şaibă (B) |
| 9 | Lamă fierăstrău |
| 10 | Piesă ghidaj |
| 11 | Bază |
| 12 | Manetă de înclinare |
| 13 | Manetă de blocare |
| 14 | Şurubul butonului de prindere a ghidajului |
| 15 | Maneta opritorului |
| 16 | Lumină LED |
| 17 | Acumulator |
| 18 | Cheie imbus |
| 19 | Mâner |
| 20 | Mâner secundar |
| 21 | Şurub de fi xare M6 (×2) |
| 22 | Şurub de fixare M6 pentru reglarea paralelismului |
| 23 | Comutator selectare mod |
| 24 | Indicator luminos mod silențios |
| 25 | Comutator mod de iluminare |
| 26 | Indicator luminos mod de iluminare |
| 27 | Ghidaj lung |
| 28 | Ghidaj |
| 29 | Duză colectare praf |
| 30 | Placă fl uor |
| 31 | Indicator luminos de încărcare |
| 32 | Placă de înclinare |
| 33 | Şaibă (A) |
| 34 | Comutator indicator al nivelului de încărcare a accumulatorului |
| 35 | Indicator luminos nivel accumulator |
| 36 | Panoul de afi şaj |
SIMBOLURI
AVERTISMENT
În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asigurați-vă că înțelegeti semnificația acestora.
 | C1806DB: Fierastrau circular cu accumulator |
 | Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. |
 | Purtați întotdeauna protecție pentru ochi. |
 | Purtați întotdeauna protecție auditivă. |
 | Numai pentru țările membre UENu aruncați această sculă electrică împreună cu deșeurile menajere!În conformitate cu Directiva Europeană2012/19/UE referitoare la deșeurilereprezentând echipamente electrice șielectronice și la implementarea acesteia înconformitate cu legislațiile naționale, sculeleelectrice care au ajuns la fi nalul duratei defolosire trebuie colectate separat și duse lao unitate de reciclare compatibilă cu mediulînconjurător. |
| V | Tensiune nominală |
| n_0 | Viteză la mers în gol |
 | Pornire |
 | Oprire |
Română
 | Deconectați acumulatorul |
 | Avertisment |
 | Acțiune interzisă |
 | Comutator selectare mod |
 | Mod silențios PORNIT |
 | Mod silențios OPRIT |
 | Comutator mod de iluminare |
 | Întotdeauna PORNIT (se oprește după 60 secunde) |
 | Întotdeauna OPRIT |
 | Întrerupător indicator de încărcare a acumulatorului |
Accumulator
 | Luminează;Acumulatorul este încărcat peste 75%. |
 | Luminează;Acumulatorul este încărcat între 50%–75%. |
 | Luminează;Acumulatorul este încărcat între 25%–50%. |
 | Luminează;Acumulatorul este încărcat mai puțin de 25%. |
 | Clipește;Acumulatorul este aproape descărcat.Reîncărcați acumulatorul cât mai curând posibil. |
 | Clipește;Furnizarea de energie este oprită datoritătemperaturii ridicate. Îndepărtați acumulatoruldin sculă și lăsați-l să se răcească complet. |
 | Clipește;Furnizarea de energie este suspendatădin cauza unei avariș sau a unei defectiuni.Problema ar putea fi acumulatorul așa că vărugăm să contactați distribuitorul dvs. |
NOTĂ
Lumina LED se stinge în mod automat după 3 secunde, pentru a evita descărcarea accumulatorului, dacă ați uitat să îl stingeți.
ACCESORII STANDARD
Pe lângă unitatea principală (1 unitate), pachetul conține și accesoriiile enumerate la pagina 265.
Accesoriiile standard sunt supuse modificărilor fără notificare prealabilă.
APLICAȚII
Tăierea a numeroase feluri de lemn.
SPECIFICATII
- Sculă electrică
| Model C1806DB | |||
| Tensiune de alimentare 18 V | |||
| Viteză fără sarcină | 4500 min ^-1 (Mod alimentare)2500 min ^-1 (Mod silențios) | ||
| Capacitate | Adâncimeade tăiere | 90° | 66 mm |
| 45° | 45 mm | ||
| -5° | 57 mm | ||
| Greutate* | 3,3 kg (BSL1850MA)3,6 kg (BSL36B18) | ||
* Conform Procedura EPTA 01/2014
NOTĂ
Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
Control electronic
○ Soft-start (limitarea curentului de pornire)
○ Protecție împotriva suprasolicitării Această caracteristică de protecție întrerupe alimentarea motorului în cazul unei suprasarcini a motorului sau a depistării reducerii vitezei de rotație în timpul operării.
Când caracteristica de protecție la suprasolicitare a fost activată, motorul se poate opri.
În acest caz, eliberați întrerupătorul sculei și îndepăratați cauza suprasolicitării.
După aceasta, o puteți folosi din nou.
○ Protecție împotriva supraîncălzirii Această caracteristică de protecție întrerupe alimentarea motorului și oprește scula electrică în cazul supraîncălzirii motorului în timpul operării.
Când caracteristica de protecție la supraîncălzire a fost activată, motorul se poate opri.
În acest caz, eliberați întrerupătorul sculei și lăsați-o câteva minute să se răcească.
După aceasta, o puteți folosi din nou.
○ Functia de schimbare a vitezei de rotație (Mod alimentare/Mod silențios) (consultați Fig. 17)
- Acumulator
Înainte de a utiliza scula electrică, încărcați acumulatorii după cum urmează.
- Conectați cablul de alimentare al încărcătorului la priză.
Când conectați ștecărul încărcătorului la o priză, indicatorul luminos de încărcare va clipi în culoarea roșie (la intervale de 1 secundă).
- Introduceti accumulatorul în încărcător.
Introduceți corect accumulatorul în încărcător, conform Fig. 23 (la pagina 5).
- Incărcare
Când introduceti un accumulator în încărcător, indicatorul luminos de încărcare va clipi în culoare albastră.
Atunci când accumulatorul se încarcă complet, indicatorul luminos de încărcare va lumina în culoare verde. (Vezi Tabelul 1)
(1) Semnificatiile indicatorului luminos de încărcare
Semnificațiile indicatorului luminos de încărcare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a accumulatorului.
Tabelul 1
| Stareaîncărcătorului | Starea indicatorului luminos | Semnificația indicatiei |
| Înainte deîncărcare | PORNIRE/OPRIREla intervale de 0,5 sec. (ROŞU) [IMAGE] | Conectat la sursa de alimentare *1 |
| În timpulîncărcării | Luminează timp de 0,5 sec. la intervale de 1 sec. (ALBASTRU) [IMAGE] | Încărcat la mai puțin de 50% |
| Luminează timp de 1 sec. la intervale de 0,5 sec. (ALBASTRU) [IMAGE] | Încărcat la mai puțin de 80% | |
| Luminează în mod continuu (ALBASTRU) [IMAGE] | Încărcat la mai mult de 80% | |
| Încărcare fi nalizată | Luminează în mod continuu (VERDE) [IMAGE](Sunet alarmă continuă: aproximativ 6 sec.) | |
| Așteptare supraîncălzire | PORNIRE/OPRIREla intervale de 0,3 sec. (ROŞU) [IMAGE] | Accumulator supraîncălzit.Încărcare imposibilă. *2 |
| Încărcarea nu se poate efectua | PORNIRE/OPRIREla intervale de 0,1 sec. (VIOLET) [IMAGE](Sunet alarmă intermitentă: aproximativ 2 sec.) | Defecțiune la accumulator sau la încărcător *3 |
*1 Dacă indicatorul luminos roșu continuă să clipească chiar și după ce încărcătorul a fost atașat, verificați dacă accumulatorul a fost introdus complet.
*2 Deși încărcarea va începe odată ce accumulatorul s-a răcit chiar și atunci când este lăsat pe loc, cea mai bună practică este să scoateți accumulatorul și să îl lăsați să se răcească într-un loc umbrit, bine ventilat, înainte de încărcare.
*3
O Introduceti complet accumulatorul.
○ Verificați pentru a vă asigura că niciun corp străin nu este lipit de suportul sau de terminalele accumulatorului.
○ Încărcarea va dura mai mult la temperaturi ambientale extrem de scăzute. Încărcați acumulatorul într-un loc cald (cum ar fi în interior).
Nu blocați orificiul de aerisire. În caz contrar, interiorul se va supraîncălzi, reducând performanța încărcătorului.
○ Dacă ventilatorul de răcire nu funcționează, contactați un Centru de service autorizat HiKOKI pentru reparații.
(2) Referitor la temperaturile și timpul de încărcare al acumulatorului
Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 2.
Tabelul 2
| Model UC18YSL3 | ||
| Tip de accumulator Li-ion | ||
| Tensiune de încărcare 14,4–18 V | ||
| Temperaturi la careacumulatorul poate fi reîncărcat | 0°C–50°C | |
| Timp de încărcarepentru capacitateaacumulatorului, aprox.(la 20°C) | 1,5 Ah 15 min | |
| 2,0 Ah 20 min | ||
| 2,5 Ah 25 min | ||
| 3,0 Ah | 20 min(BSL1430C,BSL1830C: 30 min) | |
| 4,0 Ah | 26 min(BSL1840M: 40 min) | |
| 5,0 Ah 32 min | ||
| 6,0 Ah 38 min | ||
| 8,0 Ah 52 min | ||
| Acumulatormulti-volt | 1,5 Ah(×2 unități) | 20 min |
| 2,5 Ah(×2 unități) | 32 min | |
| 4,0 Ah(×2 unități) | 52 min | |
| Număr celule accumulator 4–10 | ||
| Tensiune de încărcare pentru USB 5 V | ||
| Curent de încărcare pentru USB 2 A | ||
| Greutate 0,6 kg | ||
NOTĂ
Timpul de încărcare poate varia în funcție de temperatură și de tensiunea sursei de alimentare.
-
Deconectați cablul de alimentare al încărcătorului de la priză.
-
Tineți ferm încărcătorul și scoateți acumulatorul.
NOTĂ
Asigurați-vă că scoateți acumulatorul din încărcător și apoi depozitați-I.
Cu privire la descărcarea electrică în caz de accumulatori noi etc.
Întrucât substanța chimică din interiorul accumulatorilor noi și a accumulatorilor care nu au fost folosiți o perioadă lungă de timp nu este activă, descărcarea electrică poate fi scăzută la prima și a doua lor folosire. Acesta este un fenomen temporar și perioada normală de încărcare va fi restabilită după încărcarea accumulatorilor de 2–3 ori.
Ce puteți face pentru prelungirea duratei de viață a accumulatorilor.
(1) Reîncărcați acumulatorii înainte să se consume complet. Când simțiți că scula nu mai are putere, nu o mai folositi și reîncărcați acumulatorul. Dacă veți continua să folositi scula și curentul electric se consumă, acumulatorul se poate deteriora, astfel scurtându-i-se durata de viață.
(2) Evitați reîncărcarea la temperaturi înalte.
Un accumulator reîncărcabil este fierbinte imediat după utilizare. Dacă un astfel de accumulator este reîncărcat imediat după utilizare, substanța chimică din el își va pierde proprietățile și durata de viață a accumulatorului se va scurta. Lăsați acumulatorul să stea puțin și reîncărcați-l după ce s-a răcit.
PRECAUTIE
○ Dacă accumulatorul este încărcat cât timp este încălzit din cauză că a fost lăsat o perioadă lungă de timp într-un loc expus la lumina directă a soarelui sau pentru că accumulatorul tocmai a fost folosit, indicatorul luminos de încărcare se aprinde timp de 0,3 secunde, nu luminează timp de 0,3 secunde (se stinge pentru 0,3 secunde). Într-un astfel de caz, lăsați mai întâi accumulatorul să se răcească, apoi începeti încărcarea.
○ Când indicatorul luminos de încărcare pâlpâie (la intervale de 0,2 secunde), verificați dacă în conectorul încărcătorului există corpuri străine și îndepăratați-le. În cazul în care nu există obiecte străine, este posibil ca accumulatorul sau încărcătorul să se fi defectat. Duceți-I la o unitate de service autorizată.
ASAMBLARE ŞI OPERARE
| Actiune Figură Pagină | ||
| Tăiere înclinată folosind ghidajul (Direcție +45°) | 9 | 3 |
| Tăiere înclinată folosind ghidajul (Direcție -5°) | 10 | 3 |
| Reglarea fină a paralelismului laturilor de bază și a discului fierăstrăului | 11 | 3 |
| Reglaj fin al perpendicularității | 12 | 4 |
| Reglaj fin al poziției piesei de ghidaj | 13 | 4 |
| Ajustarea adâncimii tăieturii 14 4 | ||
| Linia de tăiere 15 4 | ||
| Utilizarea întrerupătorului | 16 4 | |
| Despre funcția de selectare a modului (*1) | 17 | 4 |
| Utilizarea luminii LED | 18 5 | |
| Atașarea ghidajului lung (comercializat separat) | 19 | 5 |
| Atașarea ghidajului | 20 5 | |
| Atașarea plăcii cu fluor (comercializat separat) | 21 | 5 |
| Scoaterea și introducerea acumulatorului | 22 | 5 |
| Încărcare | 23 5 | |
| Tăierea în unghiuri drepte | 24 6 | |
| Tăierea înclinată (direcție de +45°) | 25 | 6 |
| Tăierea înclinată (direcție de -5°) | 26 | 7 |
| Demontarea lamei de fierăstrău | 27 | 7 |
| Montarea lamei de fierăstrău | 28 | 8 |
| Indicator încărcare acumulator | 29 8 | |
| Încărcarea unui dispozitiv USB de la o priză electrică | 30-a | 8 |
| Încărcarea unui dispozitiv USB și a unui acumulator de la o priză electrică | 30-b | 8 |
| Cum să reîncărcați dispozitivul USB | 31 | 9 |
| Când dispozitivul USB este complet încărcat | 32 | 9 |
| Selectarea accesoriiilor | — | 266 |
(*1) Despre funcția de selectare a modului De fiecare dată când comutatorul de selectare a modului este apăsat, modul de operare se schimbă. Când este selectat Modul silențios, indicatorul luminos al Modului silențios se aprinde. Modul silențios reduce RPM maximă a motorului, permitând lucrul eficient cu mai puțin zgomot.
| Mod | Viteză fără sarcină |
| Alimentare | 4500 min ^-1 |
| Silențios | 2500 min ^-1 |
NOTĂ
Modul se va schimba doar după ce un accumulator este instalat și blocajul comutatorului este apăsat o dată.
Modul actual va fi menținut chiar dacă butonul comutator este pornit/oprit sau accumulatorul este scos/reintrodus.
SEMNALE DE AVERTIZARE ALE BECULUI LED
Acest produs este prevăzut cu funcții care sunt desemnațe să protejeze instrumentul însuși precum și acumulatorul. În timp ce este tras comutatorul, dacă sunt declanșate oricare dintre funcțiile de siguranță în timpul operării, becul LED va clipi după cum este descris în Tabelul 3. Când sunt declanșate oricare dintre funcțiile de siguranță, îndepăratați imediat degetul de pe comutator și urmați instrucțiunile descrise în acțiunile de corectare.
Tabelul 3
| Functie de Siguranță | Afi șaj Bec LED | Acțiune de Corectare |
| Protectie Suprasarcină | Aprins 0,1 secunde/stins 0,1 secunde | Eliminați cauza supraîncărcării. |
| Protectie Temperatură | Aprins 0,5 secunde/stins 0,5 secunde | Permiteți instrumentului și acumulatorului să se răcească bine. |
ÎNTRETINERE ŞI VERIFICARE
AVERTISMENT
Asigurați-vă că ați oprit comutatorul și ați îndepărtat acumulatorul înainte de întreținere și inspecție.
1. Inspectarea lamei
Întrucât folosirea unei lame tocite va afecta eficiența și va cauza posibile defectiuni la motor, ascuțiți sau schimbați lama de îndată ce abraziunea este vizibilă.
2. Inspectarea şuruburilor de asamblare
Inspectați cu regularitate toate şuruburile de asamblare și asigurați-vă că sunt fixate corespunzător. Dacă există şuruburi care nu sunt fixe, fixați-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.
3. Întretinere unitate motor
Bobina motorului este o piesă importantă a acestei scule.
Evitați deteriorarea și aveți grijă să evitați contactul cu uleiul de curătare sau cu apa.
După 50 de ore de utilizare, curățați motorul suflând în orificiile de ventilație ale carcasei motorului aer uscat cu un pistol cu aer sau cu altă sculă (Fig. 33).
Accumularea de praf sau de particule în motor poate duce la deteriorare.
4. Revizia și întretinerea protectiei inferioare
Asigurați-vă întotdeauna că protecția inferioară se deplasează cu ușurință.
În cazul aparitiei oricărei defectiuni, reparați imediat protectia inferioară.
Pentru curățare și întreținere, utilizați un pistol cu aer sau altă sculă pentru a curăța prin suflare cu aer uscat spațiul dintre protecția inferioară și carcasa cutiei de viteze, precum și piesa rotativă a protecției inferioare (Fig. 33).
Acest lucru este valabil pentru emisia de § pan sau de alte particule.
Accumularea de span sau de alte particule în jurul protecției inferioare poate duce la defectiuni sau deteriorări.
AVERTISMENT
Pentru a evita inhalarea prafului sau iritarea ochilor, purtați ochelari de protecție și mască de protecție împotriva prafului atunci când utilizați un pistol cu aer sau altă sculă pentru a curăța protecția inferioară, orificiile de ventilare sau alte piese ale produsului.
Asigurati deplasarea cu
uşurință a protectiei inferioare
Piesă rotativă a
protectiei inferioare
Spatiul dintre protecția inferioară și carcasa cutiei de viteze
Fig. 33

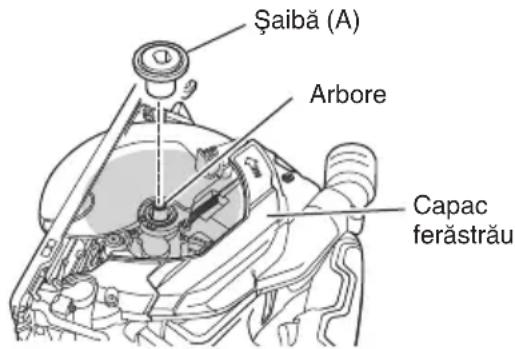

5. Curățarea interiorului capacului ferăstrăului
Verificați și curățați în mod regulat pentru a vă asigura că rumegusul de la ferăstrău și alte reziduuri nu se colectează în interiorul capacului de ferăstrău. Scoateți întotdeauna lama ferăstrăului atunci când verificați și curățați. (Fig. 34)
6. Inspectarea bornelor (sculă și accumulator)
Verificați pentru a vă asigura că șpanul și praful nu au fost colectate pe borne.
Ocazional verificați înainte, în timpul și după operare.
ATENTIE
Îndepărtați orice șpan sau praf care s-ar fi putut colecta pe borne.
Nerespectarea acestei indicații ar putea avea ca rezultat defectarea sculei.
7. Curățarea exteriorului
Când scula electrică este murdară, ștergeți-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluție de apă cu săpun. Nu folosiți solventi pe bază de clor, benzină și nici diluanți, deoarece aceștia topesc masele plastice.
Depozitare
Depozitați scula electrică și accumulatorul într-un loc în care temperatura este sub 40°C și nu lăsați produsul la îndemâna copiilor.
NOTĂ
Depozitarea accumulatorilor litiu-ion.
Asigurați-vă că accumulatorii litiu-ion au fost complet încărcați înainte de a-i depozita.
Depozitarea prelungită (3 luni sau mai mult) a accumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanței, la reducerea semnificativă a timpului de utilizare a accumulatorilor sau poate face accumulatorii incapabili să stea încărcați.
Cu toate acestea, timpul de utilizare a accumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea accumulatorilor în mod repetat, de două până la cinci ori.
Dacă durata de folosire a accumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbați acumulatorii.
PRECAUTIE
Pe durata folosirii și a operațiunilor de întreținere a mașinii trebuie respectate reglementările și standardele naționale privind securitatea.
Notă importantă pentru bateriile uneltelor HiKOKI cu accumulatori
Utilizați întotdeauna accumulatori originali. Nu garantăm siguranța și performanța uneltei dacă se utilizează alți acumulatori decât cei recomandați sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părți interne).
GARANTIE
Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveți reclamații, vă rugăm să trimiteți scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANTIE care se găsește la finalul prezentelor Instrucțiuni de utilizare, la o unitate service autorizată de HiKOKI.
Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrații
Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871.
Nivelul tipic al puterii sonore ponderate A: 103 dB (A)
Nivelul tipic al presiunii sonore ponderate A: 92 dB (A)
Incertitudine K : 3 dB (A).
Purtați protectie auditivă.
Valorile totale ale vibrațiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841.
Tăierea placajului:
Valoarea emisiei de vibrații a_h=2,5 m/s^2
Valoarea totală declarată a vibrațiilor și valoarea declarată a emisiei de zgomot au fost măsurate în conformitate cu o metodă standard de testare și pot fi utilizate pentru compararea unei scule cu alta.
Acestea pot fi utilizate și ca o evaluare preliminară a expunerii.
AVERTISMENT
○ Vibrațiile și emisia de zgomot în timpul folosirii efective a sculei electrice pot diferi de valorile totale declarate, în funcție de modurile în care este utilizată scula, în special de ce tip de piesă de prelucrat este procesată; și
Identificați măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).
NOTĂ
Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
REMEDIEREA PROBLEMELOR
Dacă aparatul funcționează anormal, efectuați verificările din tabelul de mai jos. Dacă problema nu se remediază, consultați distribuitorul sau Centrul de service autorizat HiKOKI.
| Simptom Cauză posibilă Remediu | ||
| Instrumentul nu funcționează | Nicio durată de alimentare rămasă în acumulator | Încărcați acumulatorul. |
| Acumulatorul nu este complet instalat. | Împingeți acumulatorul înăuntru până când auziți un clic. | |
| Instrumentul s-a oprit brusc | Instrumentul a fost supraîncărcat | Rezolvați problema care cauzează suprasolicitarea. |
| Protecția la suprasarcină este în funcțiune. | ||
| Acumulatorul este supraîncălzit. | Lăsați acumulatorul să se răcească. | |
| Nu poate fi înclinat | Maneta de înclinare și piulița-fluture înclinată nu sunt slăbite. | Încercați să înclinați după slăbirea manetei de înclinare și a piuliței-fluture înclinate.Strângeți piesele slăbite după efectuarea ajustărilor necesare. |
| Nu se poate inversa înclinația | Adâncimea de tăiere este setată la maximum. | Inversați înclinarea după ajustarea adâncimii de tăiere la o setare inferioară. |
| Maneta de înclinare și piulița-fluture înclinată nu sunt slăbite. | Încercați să înclinați după slăbirea manetei de înclinare și a piuliței-fluture înclinate. | |
| Paralelismul nu poate fi reglat fi n | Şuruburile de fixare M6 (×2) nu sunt slăbite.(Consultați Fig. 1121) | Slăbiți fiecare dintre şuruburile de fixare M6 (×2). |
| Nu taie bine | Pânza de ferăstrău este uzată sau îi lipsesc zimți. | Înlocuiți cu o pânză de ferăstrău nouă. |
| Şurubul este slăbit. | Strângeți ferm şurubul. | |
| Lama de ferăstrău este montată invers. | Montați lama de ferăstrău în direcția corectă. | |
| Comutatorul nu poate fi tras | Butonul de blocare a comutatorului nu este apăsat sufi cient. | Apăsați butonul de blocare a comutatorului până la capăt. |
| Deșeurile de rumeguș sunt puține | Praful de rumeguș s-a acumulat în carcasa ferăstrăului. | Îndepărtați rumegușul din interiorul carcasei ferăstrăului. |
