MANUAL DE UTILIZARE HWQ800C SAMSUNG

02 Prezentarea generală a produsului 4

Panoul superior al dispozitivului Soundbar ....4

Panoul inferior al dispozitivului Soundbar ....5

03 Folosirea telecomenzii Soundbar 6

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA) 6

Cum se utilizează telecomanda....6

Folosirea Butoanelor ascunse (Butoane cu mai multe funcții)....8

Specificații ieșire pentru diferitele moduri de efect ale sunetului.....8

Reglarea volumului dispozitivului Soundbar cu o telecomandă TV....10

04 Conectarea sistemului Soundbar 11

Conectarea unităților la o sursă de alimentare....11

- Dispunere recomandată a difuzoarelor 12

- Mod Surround speaker (numai cu HW-Q9**C, HW-Q9**GC).... 12

- Conectarea manuală a subwooferului și a difuzoarelor surround .. 13

- Luminile indicatoarelor LED de pe partea din spate a subwooferului și a difuzoarelor surround ....14

05 Conectarea la un televizor 15

Conectarea unui TV care acceptă HDMI ARC (Audio Return Channel) ..15

Conectarea cu un cablu optic....16

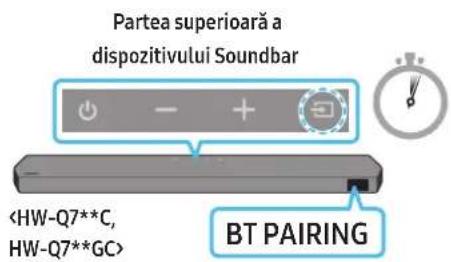

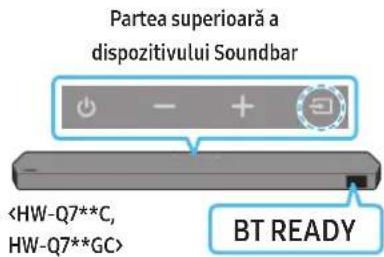

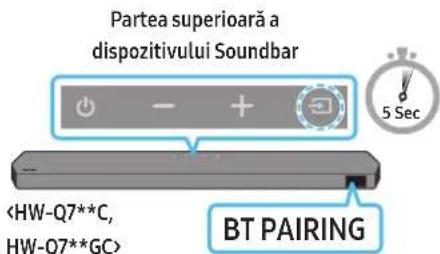

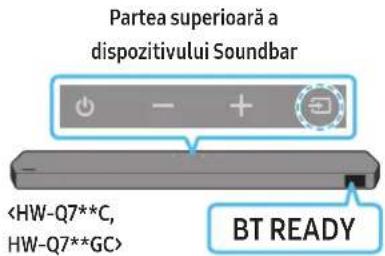

Conectarea prin Bluetooth 17

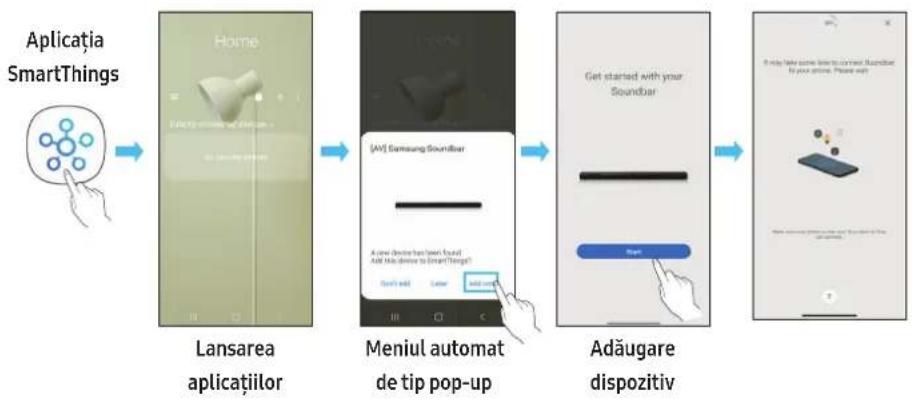

Conectarea prin Wi-Fi....19

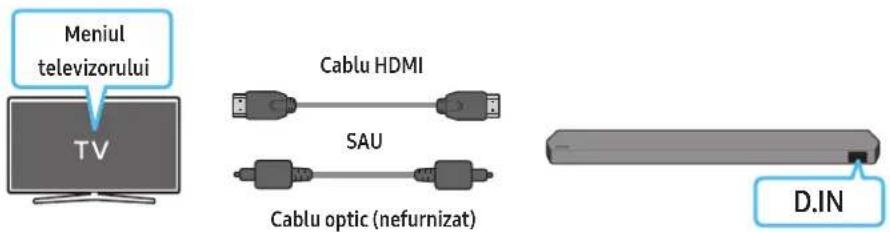

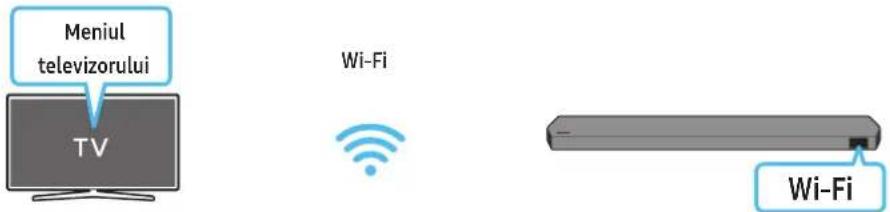

Utilizarea functiei Q-Symphony .....20

Utilizarea functiei SpaceFit Sound 21

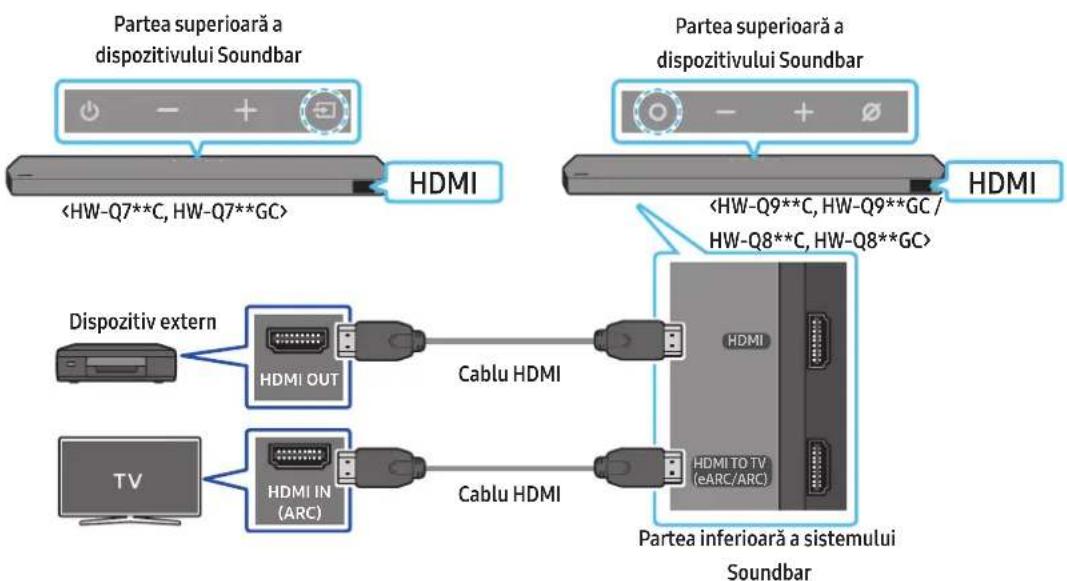

06 Conectarea la un dispozitiv extern 22

Metoda 1. Cum să vă conectați prin intermediul unui cablu HDMI (cu posibilitate de decodare și redare Dolby Atmos/DTS:X) .....22

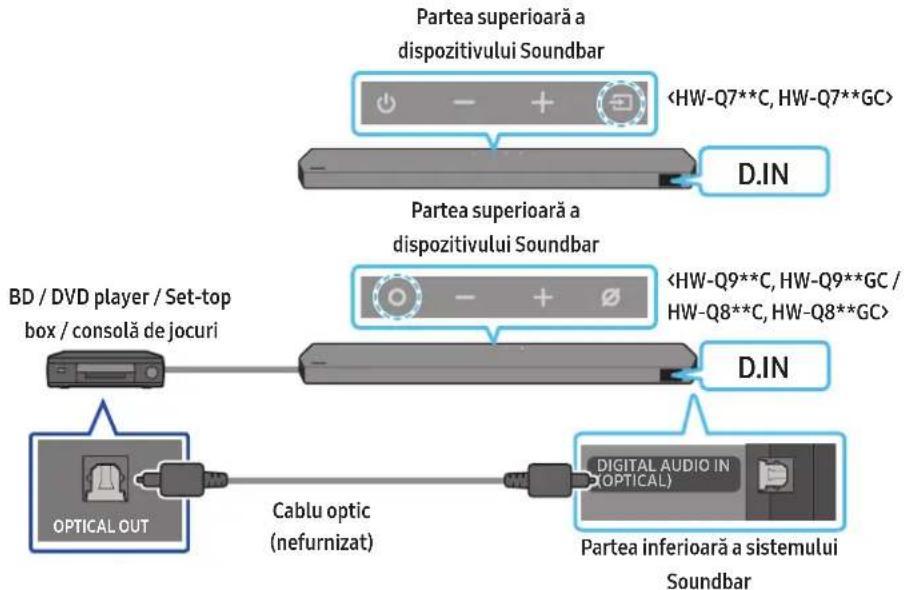

Metoda 2. Conectarea cu un cablu optic ....23

07 Conectarea unui dispozitiv extern 24

Metoda1. Conectarea prin Bluetooth....24

Metoda 2. Conectarea prin Wi-Fi (retea wireless)....26

Utilizarea functiei Tap Sound 27

08 Conectarea prin Apple AirPlay 2 28

09 Montarea suportului de perete 29

Măsuri de siguranță privind instalarea ....29

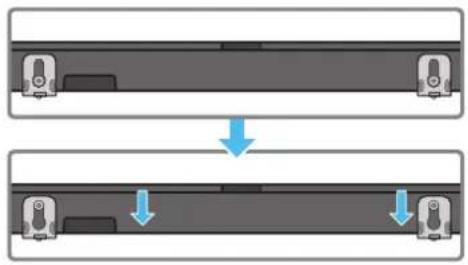

Componente pentru montarea pe perete....29

Instalarea difuzoarelor surround pe un perete (numai pentru modelele aplicabile).... 30

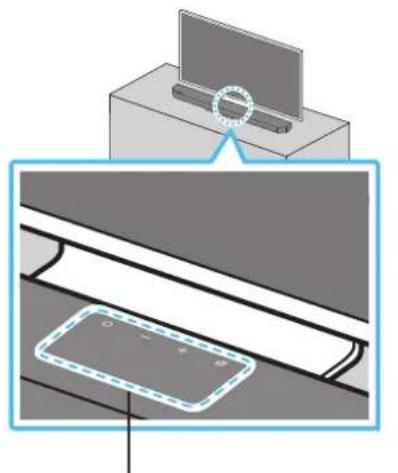

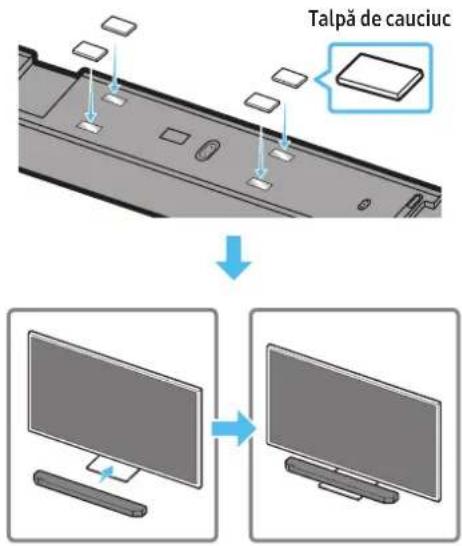

10 Instalarea sistemului Soundbar în fața televizorului 30

Componentă 30

11 Actualizare software 31

Actualizare automată....31

Actualizare USB ....31

Initializare 32

12 Depanare 32

01 VERIFICAREA COMPONENTELOR

Unitate principală Soundbar Telecomandă/baterii pentru sistemul Soundbar Subwoofer

Difuzor surround (optional) (stânga/dreapta)

x4 sau 2

Cablu de alimentare (subwoofer, difuzor surround, soundbar) (optional)

x2

Cablu HDMI

x2

(M4 x L10)

Ghid pentru suportul de perete Šurub suport Šurub

x2

x4

Suport de fixare pe perete Talpă de cauciuc

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Partea din spate a unității principale Soundbar)
• Pentru achiziționarea componentelor suplimentare sau a cablurilor opționale, contactați un centrul de service Samsung sau Centrul de asistență clienti Samsung.
• Pentru mai multe informații despre suportul de perete sau talpa de cauciuc, consultați paginile 29\~31.
• Designul, specificațiile și ecranul de aplicații pot suferi modificări fără informare în prealabil.
• Aspectul accesoriiilor poate diferi uşor de ilustrațiile de mai sus.
• Samsung Electronics Co., Ltd își rezervă dreptul de a modifica specificațiile fără notificare.
• Greutatea și dimensiunile sunt aproximative.

02 PREZENTAREA GENERALĂ A PRODUSULUI

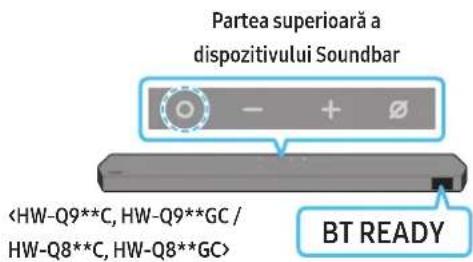

Panoul superior al dispozitivului Soundbar

13 - + 2 4

1-3 2 4

HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC HW-Q7**C, HW-Q7**GC

1	Butonul (Multifunctional) (modelele HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC)În modul Standby, apăsați butonul (Multifunctional) pentru a porni dispozitivul Soundbar.Apăsați butonul (Multifunctional) pentru a schimba sursa de intrare.
1	Butonul (Alimentare) (modelul HW-Q7**C, HW-Q7**GC)Pornește și oprește sistemul.
2	Butonul — +(Volum)Reglează volumul.
3	Butonul (Microfon pornit/oprit)(modelele HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC)Apăsați butonul pentru a porni sau a opri microfonul.Atunci când microfonul este oprit, indicatorul LED va lumina roșu.		Microfon pornitRoșu pornit	Roșu oprit
3	Butonul → (Sursă) (modelul HW-Q7**C, HW-Q7**GC)Apăsați butonul → (Sursă) pentru a schimba sursa de intrare.
4	AfisajAfisează starea și modul curent ale produsului.D.IN → HDMI → Wi-Fi → BT

- Atunci când conectați cablul de c.a., butonul de alimentare va începe să funcționeze peste 4 până la 6 secunde.

- Atunci când porniți unitatea, va exista o întârziere de 4 până la 5 secunde înainte ca aceasta să emită sunete.

- Dacă auziți sunete atât de la TV, cât și de la Soundbar, accesați meniul Setări pentru sunetul televizorului și setați difuzoarele televizorului la Difuzor extern.

Panoul inferior al dispozitivului Soundbar

1 2 SERVICE 3 4 HDMI HDMI TO TV (WABC/ARC) 5 DIGITAL AUDIO IN (OPTICAL)

1 POWERConectați cablul de alimentare c.a. al dispozitivului Soundbar. (Consultați pagina 11)

2 SERVICEConectați un dispozitiv de stocare USB pentru a actualiza software-ul produsului.

3 DIGITAL AUDIO IN (OPTICAL)Conectați ieșirea (optică) digitală a unui dispozitiv extern. (Consultați pagina 23)

4 HDMIPermite intrarea simultană de semnale digitale video și audio prin intermediul unui cablu HDMI.Conectați la portul HDMI de ieșire al unui dispozitiv extern. (Consultați pagina 22)

5 HDMI TO TV (eARC/ARC)Conectați la mufa HDMI de pe un televizor TV. (Consultați pagina 15)

- Atunci când deconectați cablul de alimentare de la o priză de perete, trageti stecărul. Nu trageti de cablu.

- Nu conectați această unitate sau alte componente la o priză de c.a. înainte de finalizarea conexiunilor dintre componente.

03 FOLOSIREA TELECOMENZII SOUNDBAR

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA)

Glisați capacul din spate în direcția săgeții, până când iese complet. Introduceți două baterii AAA (1,5 V) orientate astfel încât polaritatea lor să fie corectă. Glisați capacul bateriei înapoi în poziție.

Cum se utilizează telecomanda

1 2 3 PAIR 8 9 4 i 10 5 + - WOOFER 11 12 6 CH LEVEL TONE CONTROL 13 7 SOUNDBAR

1	Alimentare	Pornește și oprește sistemul Soundbar.• Funcția Opri re automată alimentareUnitatea se oprește automat în următoarele situații:În modul D.IN/HDMI/Wi-Fi/BT, dacă nu primește semnal audio timp de 18 minute.
2	Sursă	Apăsați pentru a selecta o sursă conectată la Soundbar.• Feedback vocal pornit/opritPuteți porni sau opriFeedbackul vocal.Mențineți apăsat pe butonul (Sursă)de pe telecomandă timp de cel puțin 5 secunde, când dispozitivul Soundbar este oprit (mod Standby).De fiecare dată când schimbați setareaFeedback vocal, afișajul OLED va afișa „AUI OFF” (implicit) sau „AUI ON”.
3	Bluetooth PAIR	Comutați sistemul Soundbar la modul de asociere Bluetooth. Apăsați butonul și așteptați ecranul să apară „BT PAIRING“pentru a vă conecta la un dispozitiv Bluetooth nou.
4	Dezactivare sunet	Apăsați butonul ⓷ (Dezactivare sunet)pentru a dezactiva sunetul.Apăsați-l din nou pentru a-l reactiva.
5	SOUND MODE	Apăsând butonul, puteți selecta modul audio dorit, cum ar fiSurround, Game Pro, Standard, Adaptive Sound.• StandardRedă sunetul original.• SurroundFurnizează un sunet mai amplu decât cel standard.• Game ProFurnizează un sunet stereoscopic pentru a vă cufunda în acțiune în timpul jocului.• Adaptive SoundAnalizează conținutul în timp real și furnizează în mod automat un câmp acustic optim pe baza caracteristicilor conținutului.
6	CH LEVEL	Apăsând butonul, puteți regla volumul fiecărui difuzor, cum ar fiCentre level, Side level, Wide level, Front Top level, Rearlevel și Reartop level.• Pentru a controla volumul fiecărui difuzor, selectațiCentre level, Side level, Wide level sau Front Top leveldin Setări de sunet, apoi reglați volumul între -6+și 6 folosind butoaneleSus/Jos.• Dacă sunt conectate difuzoarele surround, selectațiRear levelsauRear top level, iar apoi utilizati butoaneleSus/Jospentru a regla volumul între -6 și +6.• SpecificațiileCH LEVELpot varia în funcție de modelul respectiv.

7	Control sunet	Apăsând butonul, puteți seta funcția audio, cum ar fiSpaceFit Sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Elementul dorit poate fi ajustat folosind butoanele Sus/Jos.Functiile SpaceFit Sound și AVA nu sunt compatibile cu modelul HW-Q7**C, HW-Q7**GC.Voice enhance mode îmbunătăște audiția dialogurilor în filme și la televizor.Night mode este optimizat pentru vizionarea în timpul nopții, având setările reglate pentru a reduce volumul, dar păstrând dialogul clar.Țineți apăsat butonul (Control sunet) timp de aproximativ 5 secunde pentru a regla sunetul pentru fiecare bandă de frecvență. Se pot selecta 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz și 10 kHz folosind butoanele Stânga/Dreapta, iar fiecare se poate regla la o setare între -6 și +6 prin intermediul butoanelor Sus/Jos.(Asigurați-vă că ați setat modul sunetului în „Standard“).Dacă semnalul video de pe televizor și semnalul audio de la dispozitivul Soundbar nu sunt sincronizate, selectați Sync în Control sunet, iar apoi setați decalajul audio între 0 și 300 milisecunde cu ajutorul butoanelor Sus/Jos.Opțiunea Sync este disponibilă numai pentru anumite funcții.Setările disponibile pentru Surround speaker mode sunt compatibile doar cu modelul HW-Q9**C, HW-Q9**GC.Functia difuzorului Virtual poate fi ON/OFF utilizând butoanele Sus/Jos.
8	Redare/Pauză	Puteți să redați sau să întrerupeți muzica apăsând butonul.
9	Sus/Jos/Stânga/Dreapta	Apăsați zonele indicate pentru a selecta Sus/Jos/Stânga/Dreapta.Apăsați Sus/Jos/Stânga/Dreapta pe buton pentru a selecta sau a seta funcții.Omiterea melodiilorApăsați butonul Dreapta pentru a selecta fișierul muzical următor. Apăsați butonul Stânga pentru a selecta fișierul muzical anterior.ID SETFolosiți această opțiune atunci când subwooferul sau difuzoarele surround nu sunt conectate sau necesită reconectare. Cât timp produsul este oprit, țineți apăsat butonul Sus timp de 5 secunde pentru a efectua ID SET. (Consultați pagina 13.)
10	Informații	Apăsați pentru a afișa informații despre funcția activă sau codecul disponibil.În modul BT, acesta afișează dispozitivul conectat (când asocierea este finalizață) sau „BT ready” (când asocierea este necesară).
11	WOOFER LEVEL	Apăsați butonul în sus sau în jos pentru a regla nivelul wooferului (basului).
12	VOLUME	Apăsați butonul în sus sau în jos pentru a regla volumul.Dezactivare sunetApăsați butonul VOL pentru a dezactiva sunetul. Apăsați-l din nou pentru a-l reactiva.
13	TONE CONTROL	Apăsând butonul, puteți regla volumul sunetelor înalte sau joase. Elementul dorit poate fi ajustat folosind butoanele Sus/Jos. Această funcție este activată în modul sunetului, cu excepția modului Standard.Pentru a controla volumul sunetelor înalte sau joase, selectați TREBLE sau BASS din Setări sunet, apoi reglați volumul între -6 și +6 utilizând butoanele Sus/Jos.După ce nivelul basului este modificat, nivelul wooferului trebuie, de asemenea, reglat corespunzător.

• Analizează zgomotul extern în timp real în timp ce dispozitivul Soundbar redă sunete, astfel încât sunetul vocilor să poată fi auzit întotdeauna clar.
• Datele nu sunt salvate în timpul analizei.
• Această funcție nu este compatibilă cu modelul HW-Q7**C, HW-Q7**GC.

Folosirea Butoanelor ascunse (Butoane cu mai multe funcții)

Buton ascuns		Pagină de referință
Buton telecomandă Functie
WOOFER (Sus)	Telecomandă TV activată/dezactivată (modul standby)	pagina 10
Sus ID SET pagina 13
(Control sunet)	Egalizator cu 7 benzi pagina 7
(Sursă)	Feedback vocal pornit/oprit (mod Standby) pagina 6

Specificații ieșire pentru diferitele moduri de efect ale sunetului

Difuzoarele Surround nu vor furniza sunet pe 2 canale de ieşire atunci când modul Standard este în curs de utilizare. Pentru a activa sunetul difuzoarelor surround, schimbați modul efectului în Surround.

Reglarea volumului dispozitivului Soundbar cu o telecomandă TV

Reglarea volumului sistemului Soundbar cu ajutorul telecomenzii televizorului.

• Această funcție poate fi utilizată doar cu telecomenzi IR. Telecomenzile cu Bluetooth (telecomenzi care necesită asociere) nu sunt acceptate.
• Pentru a utiliza această funcție, setați difuzoarele televizorului la Difuzoare externe.

• Producători care acceptă această funcție:
  Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Opriti sistemul Soundbar.

• Apăsați în sus și tineți apăsat pe butonul WOOFER timp de 5 secunde.

De fiecare dată când apăsați butonul WOOFER în sus și îl țineți apăsat timp de 5 secunde, modul va comuta în secvența: „OFF-TV REMOTE” (Modul implicit), „SAMSUNG-TV REMOTE”, „ALL-TV REMOTE”.

Buton telecomandă Afișaj Stare
		(Mod implicit)OFF-TV REMOTE	Dezactivați telecomanda televizorului.
		SAMSUNG-TV REMOTE	Activați telecomanda IR a unui televizor Samsung.
		ALL-TV REMOTE	Activați telecomanda IR a unui televizor terț.

04 CONECTAREA SISTEMULUI SOUNDBAR

Conectarea unităților la o sursă de alimentare

Utilizați cablul de alimentare pentru a conecta subwooferul, difuzoarele surround și dispozitivul Soundbar la o priză electrică în următoarea ordine:

• Pentru informații suplimentare despre puterea necesară și consum, consultați eticheta atașată produsului. (Etichetă: Partea din spate a unității principale Soundbar)
• Conectați cablul de alimentare la subwoofer.

Cablu de alimentare

Spatele subwoofer-ului

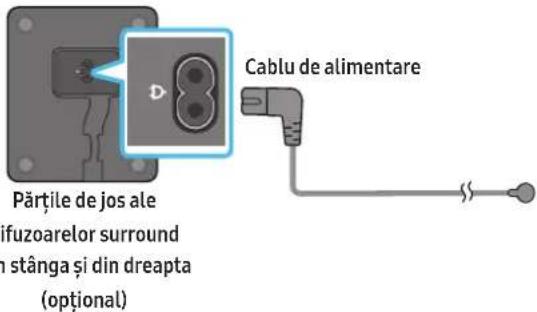

1. Conectați cablul de alimentare la difuzoarele surround din stânga și din dreapta. (optional)

Părțile de jos ale fuzoarelor surround stânga și din dreapta (optional) Cablu de alimentare

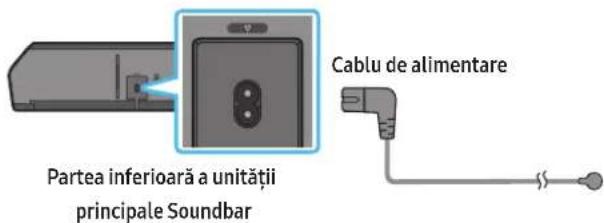

1. Conectați cablul de alimentare la dispozitivul Soundbar.

Partea inferioară a unității principale Soundbar Cablu de alimentare

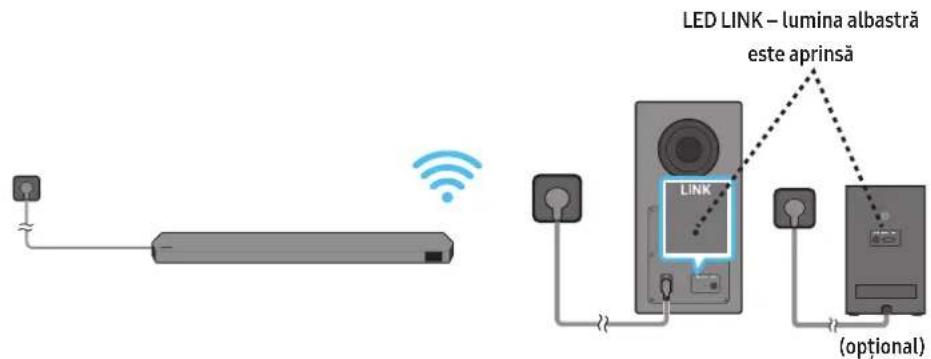

1. Conectați cablul de alimentare la dispozitivul Soundbar, la subwoofer și la difuzoarele surround. Subwooferul și difuzoarele surround sunt conectate automat în momentul în care este pornit dispozitivul Soundbar.
    note right of C: 'este aprinsă'
    note right of D: (optional)

NOTĂ

• Înainte de a conecta dispozitivul Soundbar, conectați subwooferul și difuzoarele surround la alimentare. Subwooferul și difuzoarele surround vor fi conectate automat în momentul în care porniți dispozitivul Soundbar.
• Dacă deconectați și reconectați cablul de alimentare când produsul este pornit, sistemul Soundbar se activează automat.
• Sistemul difuzorului surround este compatibil numai cu modelele aplicabile.

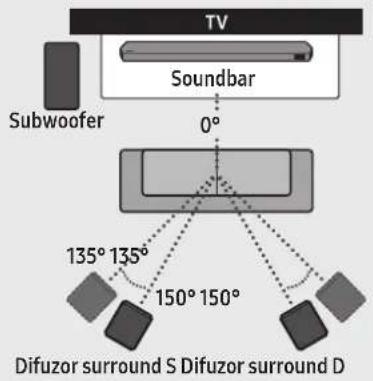

Dispunere recomandată a difuzoarelor

ATENTIE

• Subwooferul și difuzoarele surround au încorporate antene de recepție wireless. Tineți aceste unități departe de apă și umiditate.
• Pentru o performanță maximă la ascultare, asigurați-vă că în zonele din jurul locului în care se află subwooferul și difuzoarele surround nu există obstacole.

Mod Surround speaker (numai cu HW-Q9\*\*C, HW-Q9\*\*GC)

Puteți beneficia de un sunet surround optim, în funcție de poziția difuzorului surround. Consultați ilustrația de mai jos pentru poziționarea difuzorului. Pentru a activa acest mod, selectați Modul difuzor surround utilizând telecomanda dispozitivului Soundbar.

Pozitionarea difuzorului din spate Pozitionarea difuzorului din față

NOTĂ

• Acest mod este disponibil doar pentru modelele Soundbar, inclusiv pentru un anumit difuzor surround.
• În Modul difuzor față, poziționați difuzoarele din față spre dvs.
• Modul Surround speaker este activat în mod implicit.

Înainte de a realiza procedura de conectare manuală de mai jos:

• Verificați dacă ați conectat în mod corespunzător cablurile dispozitivului Soundbar și pe cele ale subwooferului și ale difuzoarelor surround.

• Asigurati-vă că sistemul Soundbar este oprit.

• Opriti unitatea principală Soundbar.

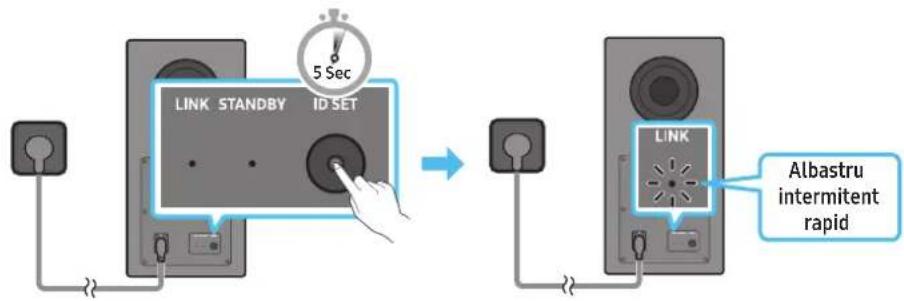

• Mentineți apăsat ID SET pe partea din spate a subwooferului și a difuzoarelor surround timp de cel puțin 5 secunde.

- Indicatorul roșu din partea din spate a fiecărui difuzor se stinge și începe să se aprindă intermitent indicatorul albastru.

LINK STANDBY ID SET 5 Sec LINK Link Albastru intermittent rapid

Spatele subwoofer-ului Spatele subwoofer-ului

Părțile din spate ale difuzoarelor surround din stânga și din dreapta (opțional)

1. Apăsați butonul Sus de pe telecomandă timp de 5 secunde.

2. Mesajul ID SET apare pe afișajul dispozitivului Soundbar pentru o perioadă scurtă, apoi dispare.

3. Dispozitivul Soundbar se va activa în mod automat atunci când actiunea ID SET este finalizată.

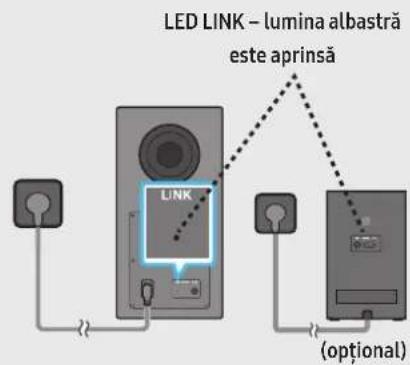

1. Verificați dacă indicatorul LINK LED luminează continuu albastru (conexiune finalizată).

LED LINK – lumina albastră este aprinsă LINK (optional)

Atunci când se stabilește o conexiune între dispozitivul Soundbar, subwoofer și difuzoarele surround, indicatorul LED LINK nu mai luminează intermitent, ci se aprinde albastru continuu.

Luminile indicatoarelor LED de pe partea din spate a subwooferului și a difuzoarelor surround

LED Stare Descriere	Rezoluție
SubwooferDifuzoare surround(numai pentru modelele aplicabile)	Activat	Conectat cu succes (funcționare normală)	-
	Intermitent Recuperarea conexiunii		Verificați dacă este conectat corect cablul de alimentare atașat la unitatea Soundbar principală sau așteptați aproximativ 5 minute. Dacă lumina intermitentă persistă, încercați să conectați manual subwooferul și difuzoarele surround. Consultați pagina 13.
SubwooferDifuzoare surround(numai pentru modelele aplicabile)	Activat	Standby (cu unitatea principală Soundbar oprită)	Verificați dacă este conectat corect cablul de alimentare atașat la unitatea Soundbar principală.
		Conexiune eşuată	Conectați din nou. Consultați instrucțiunile privind conectarea manuală de la pagina 13.
SubwooferDifuzoare surround(numai pentru modelele aplicabile)	Intermitent Defecțiune		Consultați informațiile de contact ale Centrului de service Samsung din acest manual.

NOTĂ

• Dacă unitatea principală este oprită, subwooferul va intra în modul Standby, iar LED-ul STANDBY de pe partea din spate a subwooferului se va aprinde în culoarea roșie după ce se aprinde intermitent în culoarea albastră de câteva ori.
• Dacă folosiți un dispozitiv care utilizează aceeași frecvență ca dispozitivul Soundbar în apropierea acestuia, interferențele pot provoca întreruperi ale sunetului.
• Distanța maximă de transmisie a semnalului wireless al unității principale este de aproximativ 10 m, dar poate varia în funcție de mediul de operare. Dacă între unitatea principală și subwoofer se află un perete din beton armat sau un perete metallic, este posibil ca sistemul să nu funcționeze deloc, deoarece semnalul wireless nu poate trece prin metal.
• Sistemul difuzorului surround este compatibil numai cu modelele aplicabile.

ATENTIE

• Subwooferul și difuzoarele surround au încorporate antene de receptie wireless. Tineți unitatea departe de apă și umiditate.
• Pentru o performanță maximă la ascultare, asigurați-vă că în zona din jurul locului în care se află subwooferul și difuzoarele surround nu există obstacole.

05 CONECTAREA LA UN TELEVIZOR

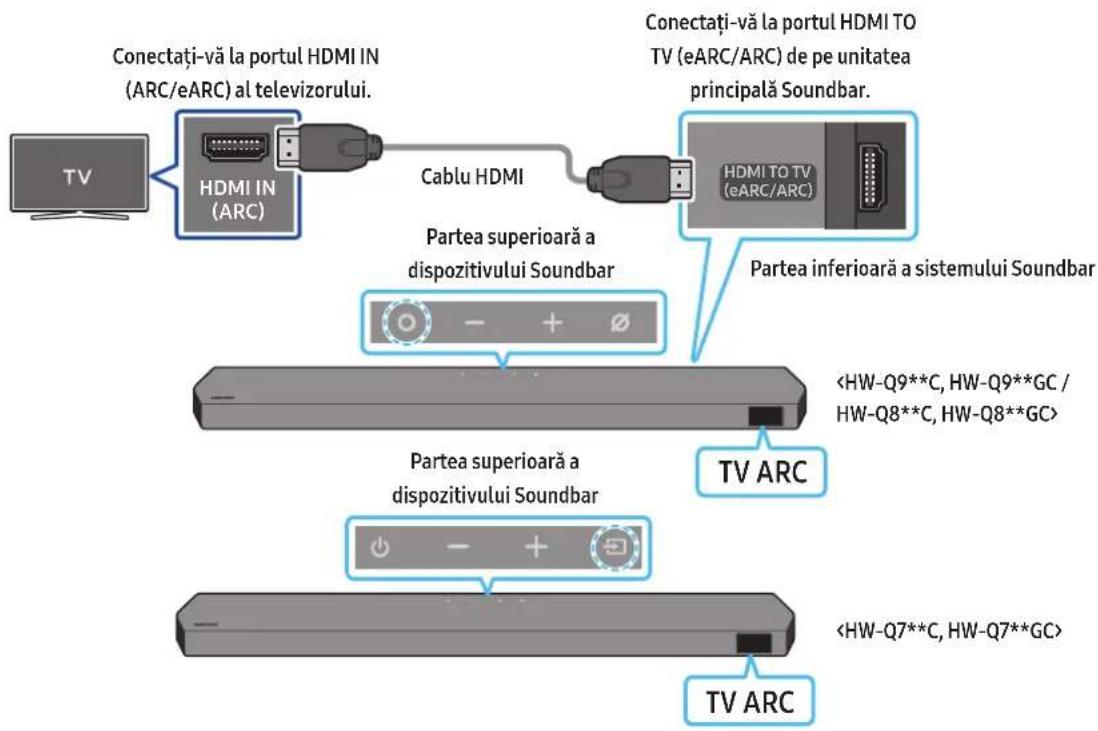

Conectarea unui TV care acceptă HDMI ARC (Audio Return Channel)

ATENTIE

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.
• Pentru a conecta cablul HDMI între televizor și Soundbar, asigurați-vă că ați conectat terminalele marcate ARC. În caz contrar, este posibil ca sunetul televizorului să nu fie redat.
• Cablul recomandat este un Premium High Speed HDMI Cable with Ethernet certificat de HDMI.org.

Conectați-vă la portul HDMI IN (ARC/eARC) al televizorului. HDMI IN (ARC) Cable HDMI Conectați-vă la portul HDMI TO TV (eARC/ARC) de pe unitatea principală Soundbar. HDMI TO TV (eARC/ARC) Partea superioară a dispozitivului Soundbar Partea inferioară a sistemului Soundbar Partea superioară a dispozitivului Soundbar TV ARC TV ARC

1. Cu sistemul Soundbar și televizorul oprite, conectați cablul HDMI, după cum este indicat în figură.
2. Porniti sistemul Soundbar și televizorul.

3. "TV ARC" apare pe afișajul unității principale Soundbar și acesta redă sunetul televizorului.

4. Când sunetul televizorului nu este redat, apăsați butonul (Multifunctional)/→(Sursă) de pe partea superioară a dispozitivului Soundbar sau butonul →(Sursă) de pe telecomandă pentru a selecta modul „D.IN”. Ecranul afișează „D.IN” și „TV ARC” succesiv și este redat sunetul televizorului.

5. Când conectați un televizor care acceptă funcția eARC, pe afișaj apare „eARC” și se aude sunetul.
6. Pentru conectarea cu eARC, funcția eARC din meniul TV trebuie setată la Activat. Pentru detalii despre setare, consultați manualul utilizatorului pentru televizor.

(de exemplu, televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Expert Settings → HDMI-eARC Mode (Auto))

• Dacă „TV ARC” nu apare pe afișajul unității principale Soundbar, verificați dacă este conectat cablul HDMI la portul corect.
• Utilizați butoanele de volum de pe telecomanda televizorului pentru a controla volumul sistemului Soundbar.

NOTĂ

• Când conectați un televizor care acceptă HDMI ARC (Audio Return Channel) la Soundbar cu un cablu HDMI, puteți transmite datele digitale video și audio fără a conecta un cablu optic separat.
• Vă recomandăm să folositi un cablu HDMI fără ferită, dacă se poate. Dacă folositi un cablu HDMI cu ferită, folositi unul al cărui diametru este mai mic de 14 mm.
• Această funcție nu este disponibilă în cazul în care cablul HDMI nu suportă ARC.
• Când semnalul audio dintr-o difuzare este codat cu Dolby Digital și „Digital Output Audio Format” de pe televizorul dvs. este setat la PCM, vă recomandăm să schimbați setarea la Dolby Digital. După ce modificați setarea televizorul dvs., veți avea o calitate mai bună a sunetului. (Meniul televizorului poate folosi cuvinte diferite pentru Dolby Digital și PCM în funcție de producător.)
• Protocoalele ARC/eARC sunt compatibile cu Dolby Atmos.
• Verificați dacă este compatibil conținutul cu Dolby Atmos®.

Conectarea cu un cablu optic

Lista de verificare înainte de conectare

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.
• Când utilizati un cablu optic și terminalele au capace, asigurati-vă că ați scos capacele.

1. Cu televizorul și sistemul Soundbar oprite, conectați portul DIGITAL AUDIO IN (OPTICAL) de pe Soundbar și portul de ieșire OPTICAL de pe televizor cu cablul optic (nefurnizat), după cum este indicat în figură.
2. Porniți sistemul Soundbar și televizorul.
3. Apăsați butonul (Multifuncțional)/→(Sursă) de pe partea superioară a dispozitivului Soundbar sau butonul →(Sursă) de pe telecomandă pentru a selecta modul „D.IN”.
4. Sunetul televizorului este redat prin Soundbar.

Conectarea prin Bluetooth

Când un televizor Samsung este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.

• Poate fi conectat un singur televizor Samsung.
• Poate fi conectat un televizor Samsung care acceptă Bluetooth. Verificati specificațiile televizorului dvs.

Prima conectare

1. Apăsați butonul ✝PAIR de pe telecomanda dispozitivului Soundbar pentru a intra în modul „BT PAIRING”.

(SAU) a. Apăsați butonul ○ (Multifunctional)/→ (Sursă) de pe panoul superior și selectați „BT”. „BT” trece automat la „BT PAIRING” în câteva secunde sau la „BT READY” dacă există o înregistrare de conectare.

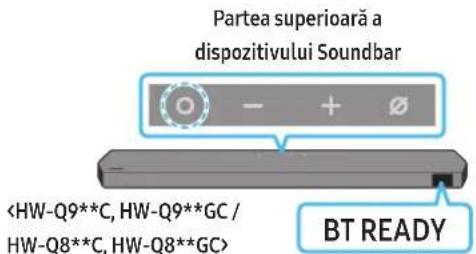

Partea superioară a dispozitivului Soundbar BT READY

Partea superioară a dispozitivului Soundbar BT READY

b. Atunci când apare „BT READY”, tîneți apăsat butonul (Microfon pornit/oprit)/→(Sursă) de pe panoul superior al dispozitivului Soundbar timp de peste 5 secunde pentru a afișa „BT PAIRING”.

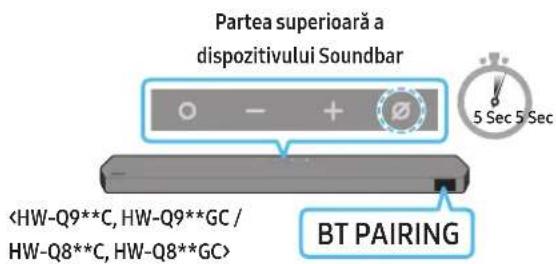

Partea superioară a dispozitivului Soundbar BT PAIRING 5 Sec 5 Sec

Partea superioară a dispozitivului Soundbar BT PAIRING

1. Selectati modul Bluetooth de pe televizorul Samsung.
   (De exemplu, Start (☐) → Meniu → Setări (☐) → Toate setările (☐) → Sunet → Ieșire sunet → Listă de difuzoare Bluetooth → Soundbar Q***C (Bluetooth))
2. Selectati „Soundbar Q***C” din lista care apare pe ecranul televizorului.
   Un sistem Soundbar disponibil este indicat cu „Necesità asociere” sau „Asociat” în lista de dispositive Bluetooth a televizorului. Pentru a conecta televizorul Samsung la sistemul Soundbar, selectați mesajul și apoi stabiliti o conexiune.
3. Când este conectat televizorul Samsung, [Nume televizor] → „BT” apare pe afișajul frontal al sistemului Soundbar.
4. Acum puteți auzi sunetul televizorului Samsung prin Soundbar.
5. După ce conectați sistemul Soundbar prima dată la televizorul Samsung, folositi modul „BT READY“ pentru reconectare.

În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un dispozitiv Soundbar (de exemplu, Soundbar Q***C) în lista de difuzoare a televizorului Samsung, ștergeți-l.
• Apoi repetați paşii de la 1 la 3.

Deconectarea sistemului Soundbar de la televizorul Samsung

Apăsați butonul ○ (Multifuncțional)/→ (Sursă) din partea de sus a dispozitivului Soundbar sau butonul → (Sursă) de pe telecomandă pentru a selecta alt mod decât „BT”.

- Deconectarea durează câteva momente, deoarece televizorul Samsung trebuie să primească un răspuns de la Soundbar. (Timpul necesar poate fi diferit, în funcție de modelul televizorului Samsung.)

• BTREADY : în acest mod, puteți reconecta orice televizor Samsung sau dispozitiv mobil conectat anterior.
• BTPAIRING: În acest mod, puteți conecta un dispozitiv nou la Soundbar.
  (Apăsați butonul ✝ PAIR de pe telecomandă sau țineți apăsat butonul ☎(Microfon pornit/oprit)/→(Sursă) de pe partea superioară a dispozitivului Soundbar timp de mai mult de 5 secunde în timp ce dispozitivul Soundbar este în modul „BT“.)

Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.
• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceti <0000>.
• Sistemul Soundbar se opreşte automat după 18 minute în starea Ready (Pregătit).
• Este posibil ca sistemul Soundbars să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații:
  – Dacă există un câmp electric puternic în jurul sistemului Soundbar.
• Dacă mai multe dispositive Bluetooth sunt associate simultan cu sistemul Soundbar.
• Dacă un dispozitiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.

- Dispozitivele electronice pot provoca interferente radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.

Conectarea prin Wi-Fi

Lista de verificare înainte de conectare

• Conexiunea Wi-Fi este disponibilă doar pe televizoarele Samsung.
• Asigurați-vă că routerul wireless (Wi-Fi) este pornit și că televizorul este conectat la router.
• Televizorul și dispozitivul Soundbar trebuie să fie conectate la aceeași rețea wireless (Wi-Fi).
• Dacă routerul wireless (Wi-Fi) utilizează un canal DFS, nu veți putea să stabilitiți o conexiune Wi-Fi între TV și dispozitivul Soundbar. Pentru detalii, contactați furnizorul dvs. de servicii de internet.
• Deoarece meniurile pot diferi, în funcție de anul de fabricație, consultați manualul televizorului.

• Pentru a conecta televizorul la dispozitivul Soundbar prin Wi-Fi, conectați mai întâi dispozitivul Soundbar la routerul wireless. Pentru detalii referitoare la modul de stabilire a conexiunii Wi-Fi, consultați pagina 26.

• Pentru mai multe informații despre conectarea prin Wi-Fi a dispozitivului Soundbar, consultați pagina 26, „Metoda 2. Conectarea prin Wi-Fi (retea wireless)”.

• Schimbați sursa de intrare a televizorului la Soundbar din meniul Audio.

- Televizoare Samsung lansate în 2017 sau ulterior

Start (☐) → Meniu → Setări (☐) → Toate setările (☐) → Sunet → leşire sunet → Select Soundbar Q***C (Wi-Fi)

NOTĂ

Conexiunea Wi-Fi Dolby Atmos este disponibilă pentru unele modele de televizoare Samsung și dispositive Soundbar.

Măsură de precauție: Sistemul Soundbar va reporni automat dacă activați/dezactivați funcția Wi-Fi.

Wi-FiMetoda de dezactivare a portului	Apăsați butonul CH LEVEL de pe telecomanda dispozitivului Soundbar timp de 30 de secunde pentru a porni/opri conexiunea Wi-Fi.
BluetoothMetoda de dezactivare a portului	Apăsați butonul TONE CONTROL de pe telecomanda dispozitivului Soundbartimp de 30 de secunde pentru a porni/opri conexiunea Bluetooth.

Utilizarea funcției Q-Symphony

• Atunci când dispozitivul Soundbar se conectează la un televizor Samsung care acceptă funcția Q-Symphony, puteți reda sunetul simultan prin dispozitivul Soundbar și televizor. Dacă utilizați funcția Q-Symphony, sunetul surround redat de televizor vă permite să vă bucurați de un efect de sunet surround mai bogat, mai tridimensional.
• Atunci când dispozitivul Soundbar este conectat, pe televizor apare meniul „TV+Soundbar”.

Setări (→ Toate setările (→ Sunet → leşire sunet

Meniul televizorului TV Cable HDMI SAU Cable optic (nefurnizat) D.IN

- Exemplu de meniu al televizorului: TV + [AV] numele de serie al dispozitivului Soundbar (HDMI)/TV + [AV] numele de serie al dispozitivului Soundbar (optic)

Meniul televizorului TV Wi-Fi Wi-Fi

- Exemplu de meniu al televizorului: TV + [AV] Soundbar (numele de serie) (Wi-Fi)

NOTĂ

• Poate funcționa conform codecului acceptat de televizor.
• Această funcție este acceptată doar când este conectat cablul HDMI, cablul optic (nefurnizat) sau rețeaua Wi-Fi.
• Mesajul afişat poate fi diferit în funcție de modelul televizorului.
• Asigurați-vă că televizorul și dispozitivul. Soundbar sunt conectate la același router wireless/aceeași frecvență.
• Această funcție este disponibilă pentru unele modele de televizoare Samsung și dispozitive Soundbar.

Utilizarea funcției SpaceFit Sound

Această funcție analizează spațiul de ascultare al utilizatorului cu microfonul dispozitivului Soundbar și oferă un sunet optim pentru spațiul respectiv. Optimizarea sunetului se efectuează automat.

Metoda 1. Conectarea prin sistemul Soundbar

Pentru a activa această funcție, pornitți modul SpaceFit Sound de pe telecomanda dispozitivului Soundbar.

1. Apăsați butonul (Control sunet) pentru a porni modul SpaceFit Sound. Pe afişaj apare mesajul „SPACEFIT SOUND OFF”.

1. Apăsați butonul Sus de pe telecomandă pentru a porni SpaceFit Sound. Pe afișaj apare mesajul „ON”.

1. Apăsați butonul Jos de pe telecomandă pentru a opri SpaceFit Sound. Pe afișaj apare mesajul „OFF”.

- Aceasta este disponibilă pentru toate modurile de sunet.

Metoda 2. Conectarea prin televizor

Pentru a activa această funcție, porniți modul Adaptive Sound+ din meniul televizorului Samsung.

(Start (☐) → Meniu → Setări (☐) → Toate setările (☐) → General → Setări Mod inteligent → Adaptive Sound+)

- Modul sunetului dispozitivului Soundbar se va schimba automat în Adaptive Sound+ dacă activați modul Adaptive Sound+ pe TV.

NOTĂ

• Această funcție este disponibilă când dispozitivul Soundbar se conectează la unele modele de televizoare Samsung.
• Modelele HW-Q7**C, HW-Q7**GC sunt compatibile doar cu metoda „Conectarea prin televizor”.

06 CONECTAREA LA UN DISPOZITIV EXTERN

Metoda 1. Cum să vă conectați prin intermediul unui cablu HDMI (cu posibilitate de decodare și redare Dolby Atmos/DTS:X)

Lista de verificare înainte de conectare

• Dacă opțiunile pentru leșire audio includ Audio secundar, asigurati-vă că Audio secundar este setat la Dezactivat.
• Verificați dacă este compatibil conținutul cu Dolby Atmos®/DTS:X.

Partea superioară a dispozitivului Soundbar HDMI Partea superioară a dispozitivului Soundbar HDMI Dispositiv extern HDMI OUT Cablu HDMI HDMI TV HDMI IN (ARC) Cablu HDMI HDMI TO TV (eARC/ARC) Partea inferioară a sistemului Soundbar

1. Utilizați un cablu HDMI pentru a conecta portul HDMI OUT la dispozitivul extern și portul HDMI la partea de jos a dispozitivului Soundbar.
2. Utilizați un cablu HDMI pentru a conecta portul HDMI IN la televizor și portul HDMI TO TV (eARC/ARC) la partea de jos a dispozitivului Soundbar.
3. Porniți dispozitivul Soundbar, televizorul și dispozitivul extern.
4. Apăsați butonul (Multifuncțional)/(Sursă) din partea de sus a dispozitivului Soundbar sau butonul (Sursă) de pe telecomandă pentru a selecta modul „HDMI”.
5. Dispozitivul Soundbar indică faptul că în prezent este selectat modul „HDMI” și că dispozitivul Soundbarva începe să redea sunete.

NOTĂ

• Atunci când utilizati Dolby Atmos®/DTS:X: Dacă sursa de intrare este Dolby Atmos®/DTS:X, consultați „Specificații ieșire pentru diferitele moduri de efect ale sunetului” de la pagina 8.
• Atunci când Dolby Atmos® este activat, pe ecranul din față apare „DOLBY ATMOS”.
• Atunci când DTS:X este activat, pe afișajul din partea de sus apare „DTS:X”.
• Configurarea Dolby Atmos®/DTS:X pe playerul BD sau pe alt dispozitiv

Deschideti opțiunile pentru ieșirea audio din meniul de setări pentru playerul BD sau un alt dispozitiv și asigurați-vă că este selectată opțiunea „Fără codificare” pentru Bitstream. De exemplu, pe un BD player Samsung, accesati Meniul acasă → Sunet → leșire digitală și apoi selectați Bitstream (neprocesat).

Specificatie semnale UHD acceptate (3840 x 2160p)

Rată de cadre (cps) Adâncime culoare RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 biti O	O	O	O
	10 biti	-	-	O	O
	12 biti	-	-	O	O
120	8 biti	-	-	-	-
	10 biti	-	-	-	-

• Specificația acceptată poate varia în funcție de dispozitivul extern conectat sau de condițiile de utilizare.

Metoda 2. Conectarea cu un cablu optic

Partea superioară a dispozitivului Soundbar D.IN Partea superioară a dispozitivului Soundbar D.IN BD / DVD player / Set-top box / consolă de jocuri OPTICAL OUT Cablu optic (nefurnizat) DIGITAL AUDIO IN (OPTICAL) Partea inferioară a sistemului Soundbar

1. Folosiți un cablu optic (nefurnizat) pentru a conecta DIGITAL AUDIO IN (OPTICAL) de pe unitatea principală Soundbar și portul OPTICAL OUT de pe dispozitivul extern.
2. Porniți sistemul Soundbar și dispozitivul extern.
3. Pentru a selecta modul „D.IN“, apăsați butonul (Multifunctional)/→(Sursă) de pe partea superioară a dispozitivului Soundbar sau butonul →(Sursă) de pe telecomandă.
4. Sistemul dvs. Soundbar va reda sunete de pe dispozitivul extern.

07 CONECTAREA UNUI DISPOZITIV EXTERN

Metoda 1. Conectarea prin Bluetooth

Când un dispozitiv mobil este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceti probleme de cabluri.

- Când conectați un dispozitiv Bluetooth asociat cu sistemul Soundbar oprit, acesta pornește automat.

Prima conectare

- Când vă conectați la un dispozitiv Bluetooth nou, asigurati-vă că dispozitivul se află într-o rază de 1 metru.

1. Apăsați butonul ✝ PAIR de pe telecomanda dispozitivului Soundbar pentru a intra în modul „BTPAIRING”.

Dispozitiv mobil

(SAU) a. Apăsați butonul (Multifunctional)/→(Sursă) de pe panoul superior și selectați „BT”. "BT" trece automat la „BT PAIRING" în câteva secunde sau la „BT READY" dacă există o înregistrare de conectare.

Partea superioară a dispozitivului Soundbar BT READY

Partea superioară a dispozitivului Soundbar BT READY

b. Atunci când apare „BTREADY”, tineți apăsat butonul ☎(Microfon pornit/oprit)/→(Sursă) de pe panoul superior al dispozitivului Soundbar timp de peste 5 secunde pentru a afișa „BT PAIRING”.

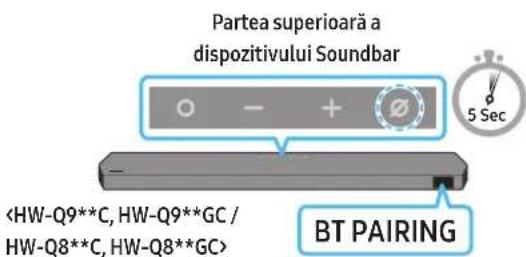

Partea superioară a dispozitivului Soundbar BT PAIRING 5 Sec

Partea superioară a dispozitivului Soundbar BT PAIRING 5 Sec

1. Pe dispozitivul dvs., selectati „Soundbar Q***C” din lista care apare.
2. Când sistemul Soundbare este conectat la dispozitivul Mobil, [Nume dispozitiv mobil] → „BT” apare pe afisajul din față.
3. Redați fișierele muzicale de pe dispozitivul conectat prin Bluetooth prin intermediul sistemului Soundbar.
4. După ce conectați sistemul Soundbar prima dată la dispozitivul mobil, folositi modul „BT READY” pentru reconectare.

În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un dispozitiv Soundbar (de exemplu, „Soundbar Q***C“) în lista de difuzoare a dispozitivului mobil, ștergeți-L.
• Repetati paşii 1 și 2.

Care este diferența dintre BT READY și BT PAIRING?

• BTREADY : în acest mod, puteti reconecta orice televizor Samsung sau dispozitiv mobil conectat anterior.
• BTPAIRING: În acest mod, puteți conecta un dispozitiv nou la Soundbar.

(Apăsați butonul ✝ PAIR de pe telecomandă sau țineți apăsat butonul ☎(Microfon pornit/oprit)/→(Sursă) de pe partea superioară a dispozitivului Soundbar timp de mai mult de 5 secunde în timp ce dispozitivul Soundbar este în modul „BT”.)

Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.
• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceti <0000>.
• Sistemul Soundbar se opreşte automat după 18 minute în starea Ready (Pregătit).
• Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații:
  – Dacă există un câmp electric puternic în jurul sistemului Soundbar.
• Dacă mai multe dispositive Bluetooth sunt associate simultan cu sistemul Soundbar.
• Dacă un dispositiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.
• Dispozitivele electronice pot provoca interferente radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.
• Dispozitivul Soundbar acceptă datele SBC (44,1 kHz, 48 kHz).
• Conectați numai la un dispozitiv Bluetooth care acceptă funcția A2DP (AV).
• Nu puteți conecta dispozitivul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Hands Free – Mâini libere).
• Atunci când conectați dispozitivul Soundbar la un dispozitiv Bluetooth, asezați-le cât mai aproape unul de celălalt.
• Cu cât dispozitivul Soundbar și dispozitivul Bluetooth sunt mai departe unul de celălalt, cu atât mai slabă va deveni calitatea sunetului.
  Conexiunea Bluetooth se poate întrerupe atunci când dispozitivele nu se află în aria de acoperire.
• Este posibil să observați o funcționare defectuoasă a conexiunii Bluetooth în zonele cu recepție slabă.
• Este posibil ca un dispozitiv Bluetooth să funcționeze distorsionat sau incorect în următoarele condiții:
• Atunci când corpul se află în contact cu un emițător-receptor de semnal de pe dispozitivul Bluetooth sau de pe Soundbar
• În colturi sau atunci când există un obstacol în apropiere, cum arfi un perete sau un perete despărtitor, unde se pot produce fluctuatii de alimentare.
• Atunci când este expus la interferențe radio de la alte produse care funcționează pe aceeași gamă de frecvențe, cum ar fi echipamentele medicale, cuptoarele cu microunde și dispozitivele LAN wireless.
• Obstacolele, cum ar fi uşile și pereții, pot afecta calitatea sunetelor chiar și atunci când dispozitivele se află în raza de acoperire.
• Retineti că dispozitivul Soundbar nu poate fi asociat cu alte dispozitive Bluetooth atunci când folosește opțiunea Bluetooth.
• Acest dispositiv wireless poate provoca interferente electrice în timpul funcționării.

Deconectarea dispozitivului Soundbar de la dispozitivul Bluetooth

Puteți deconecta dispozitivul Soundbar de la dispozitivul Bluetooth. Pentru instrucțiuni, consultați manualul utilizatorului pentru dispozitivul Bluetooth.

- Dispozitivul Soundbar va fi deconectat.

- Atunci când dispozitivul Soundbar este deconectat de la dispozitivul Bluetooth, pe ecranul frontal al dispozitivului Soundbar va apărea „BT DISCONNECTED”.

Deconectarea unității Soundbar de la dispozitivul Bluetooth

Apăsați butonul (Multifuncțional)/→(Sursă) din partea de sus a dispozitivului Soundbar sau butonul →(Sursă) de pe telecomandă pentru a selecta modul „BT”.

- Deconectarea durează câteva momente, deoarece dispozitivul Bluetooth trebuie să primească un răspuns de la Soundbar. (Deconectarea poate fi diferită, în funcție de modelul dispozitivului Bluetooth)

- Atunci când dispozitivul Soundbar este deconectat de la dispozitivul Bluetooth, pe ecranul frontal al dispozitivului Soundbar va apărea „BT DISCONNECTED”.

Metoda 2. Conectarea prin Wi-Fi (retea wireless)

Pentru a conecta sistemul Soundbar la un dispozitiv mobil printr-o rețea wireless (Wi-Fi), este necesară aplicația SmartThings.

Prima conectare

1. Instalati și lansați aplicația SmartThings pe dispozitivul mobil (smartphone sau tabletă).
2. Pe aplicatie, urmati instructiunile de pe ecran pentru a adăuga sistemul Soundbar.

- Este posibil ca meniul pop-up automat (cea de-a doua captură de ecran de mai jos) să nu fie disponibil pe unele dispositive. Dacă nu apare fereastra pop-up, apăsați „+” pe ecranul Home. Sistemul Soundbar este adăugat la aplicatie.

- Ilustrația de mai sus poate varia în funcție de versiunea aplicatiei.


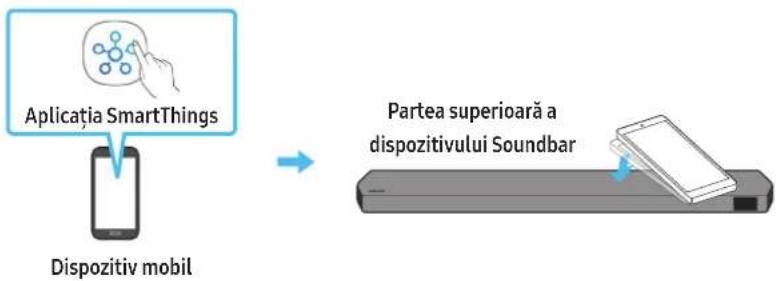

Utilizarea funcției Tap Sound

Atingeti sistemul Soundbar cu dispozitivul dvs. mobil pentru a reda sonorul conținutului de pe dispozitivul mobil prin Soundbar.

• Este posibil ca această funcție să nu fie acceptată, în funcție de dispozitivul mobil.
• Această funcție este compatibilă cu dispositive mobile Samsung cu Android 8.1 sau o versiune ulterioară.

1. Porniti funcția Tap Sound pe dispozitivul dvs. mobil.
2. Pentru detalii despre modul în care puteți activa funcția, consultați „Setarea funcției Tap Sound” de mai jos.

3. Atingeți sistemul Soundbar cu dispozitivul mobil. Selectați „Start now” din fereastra de mesaj afișată. O conexiune este stabilită între dispozitivul mobil și sistemul Soundbar prin intermediul Bluetooth.

4. Redati sonorul continutului de pe dispozitivul mobil prin Soundbar.

5. Această funcție conectează un dispozitiv mobil la Soundbar prin intermediul Bluetooth, prin detectarea vibrației care apare când dispozitivul atinge Soundbar.

6. Asigurați-vă că dispozitivul mobil nu atinge un colț ascuțit al sistemului Soundbar. Sistemul Soundbar sau dispozitivul mobil poate fi zgâriat sau deteriorat.
7. Vă recomandăm să protejați dispozitivul mobil cu o husă. Atingeți ușor suprafața extinsă din partea superioară a sistemului Soundbar, fără a folosi forță excesivă.
8. Pentru a utiliza această funcție, actualizați aplicația SmartThings la cea mai recentă versiune.
   Este posibil ca funcția să nu fie acceptată, în funcție de versiunea aplicatiei.

Setarea funcției Tap Sound

Utilizați aplicația SmartThings pentru a porni funcția Tap View, Tap Sound.

1. Pe dispozitivul mobil, rulați aplicația SmartThings.
2. Selectati (≡→_) pe ecranul aplicatiei SmartThings afişat pe dispozitivul mobil.
3. Setati „Tap View, Tap Sound" la Pornit pentru a permite funcției să funcționeze când un dispozitiv mobil este apropiat de Soundbar. Funția este pornită.

NOTĂ

• Când dispozitivul mobil este în modul de economisire a energiei, funcția Tap Sound nu funcționează.
• Functia Tap Sound ar putea să nu funcționeze dacă există dispositive în apropiere de sistemul Soundbar care cauzează interferențe radio, precum alte dispositive electrice. Asigurați-vă că dispositivele care pot cauza interferențe radio sunt plasate la o distanță suficientă de sistemul Soundbar.

• Este posibil ca această funcție să nu fie disponibilă în unele țări.
• Acest dispositiv Soundbar Samsung acceptă AirPlay 2 și necesită sistemul de operare iOS 13.4 sau o versiune ulterioară.

Cu AirPlay 2, puteti difuza muzică, podcasturi și alte fisiere audio de pe dispositivele Apple pe sistemul Samsung Soundbar.

• Pentru a activa AirPlay2 cu sistemul Soundbar, trebuie mai întâi să înregistrați dispozitivul cu Smart Things, acceptând termenii și condițiile aplicatiei.
• Asigurați-vă că dispozitivul Soundbar este pornit și conectat la aceeași rețea Wi-Fi cu cea a dispozitivului Apple.
• Selectați dintr-o aplicație care acceptă AirPlay sau din Centrul de control al dispozitivului iPhone, iPad sau Mac.
• Pentru a reda sunetul dorit, selectați Soundbar din lista dispozitivelor disponibile.

09 MONTAREA SUPORTULUI DE PERETE

Măsuri de siguranță privind instalarea

• Instalati numai pe un perete vertical.
• Evitați montarea într-un loc expus la umiditate sau temperaturi ridicate.
• Verificați rezistența peretelui și dacă acesta este suficient de rezistent pentru a susține greutatea produsului. În caz contrar, ranforsați-l sau montați sistemul pe un alt perete.
• Achiziționați și utilizați șuruburi și dibluri adecvate pentru peretele pe care montați sistemul (gips-carton, metal, lemn, etc.). Dacă este posibil, fixați șuruburile de montare în grinzi.
• Achizitionați şuruburi pentru montarea pe perete corespunzătoare pentru tipul și grosimea peretelui pe care doriți să montați dispozitivul Soundbar.
• Diametru: M5
  – Lungime: 35 mm sau mai lung, recomandat.
• Conectați cablurile de la unitate la dispozitivele externe înainte de a monta dispozitivul Soundbar pe perete.
• Opriti echipamentul și scoateți-l din priză înainte de instalare. În caz contrar, există risc de electrocutare.

Componente pentru montarea pe perete

Ghid pentru suportul de perete

x2

x2
(M4×L10)

Şurub suport Şurub

x2
Suport de fixare pe perete

1. Plasati Ghid pentru suportul de perete pe suprafața peretelui.
2. Ghid pentru suportul de perete trebuie să fie uniform.
3. Dacă televizorul dvs. este montat pe perete, instalați dispozitivul Soundbar la cel puțin 5 cm sub televizor.

TV 5 cm sau mai mult

1. Aliniați Linia centrală a ghidajului de montare pe perete cu centrul televizorului (dacă montați dispozitivul Soundbar sub televizor), apoi fixați Ghid pentru suportul de perete pe perete utilizând bandă adezivă.

- Dacă nu montați sub un televizor, așezați linia centrală în centrul zonei de instalare.

Linie centrală

1. Introduceți vârful unui stilou sau al unui creion ascuțit prin centrul imaginilor TIPA la fiecare capăt al ghidajului pentru a marca găurile pentru șuruburile de susținere, apoi scoateți Ghid pentru suportul de perete.

A B A (100 mm, 50 mm) B (100 mm, 200 mm) A A

1. Utilizând un burghiu de dimensiune corespunzătoare, realizați o gaură în perete în dreptul fiecărui marcaj.

- Dacă marcajele nu corespund cu pozițiile bolțurilor, asigurați-vă că introduceți ancorele sau diblurile Molly corespunzătoare în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore sau dibluri Molly, asigurați-vă că găurile pe care le realizați sunt suficient de mari pentru ancorele sau diblurile Molly utilizate.

1. Împingeți un şurub (nefurnizat) prin fiecare Şurub suport, apoi înşurubați bine fiecare şurub în câte o gaură pentru şurubul de susținere.

1. Instalați 2 Suporturi de fixare pe perete având orientarea corectă pe partea inferioară a dispozitivului Soundbar utilizând 2 şuruburi.

- La montare, asigurați-vă că piesele de susținere ale suporturilor de fixare pe perete se află în spatele dispozitivului Soundbar.

Spate Soundba

Dreapta Soundbar

1. Instalați dispozitivul Soundbar cu suporturile de fixare pe perete atașate, suspendând suporturile de fixare pe perete de șuruburile de fixare de pe perete.

1. Glisați dispozitivul Soundbar în jos, după cum puteți vedea mai jos, astfel încât suporturile de fixare pe perete să se sprijine în siguranță pe şuruburile de fixare.

- Inserați șuruburile de fixare în partea lată (de jos) a suporturilor de montare pe perete, apoi glisați suporturile de fixare pe perete în jos, astfel încât suporturile de fixare pe perete să se sprijine în siguranță pe șuruburile de fixare.

Instalarea difuzoarelor surround pe un perete (numai pentru modelele aplicabile)

Puteți achiziționa suporturi de perete separat, pentru a instala difuzoarele surround pe un perete.

Suporturile de perete nu sunt comercializate de Samsung Electronics.

Note pentru instalarea difuzoarelor surround pe perete

• Suporturile de perete pentru difuzoarele surround trebuie să poată susține peste 8,0 kg.

• Dimensiune orificiu: 1/4 – 20 bucşă filetată UNC

• Šurub standard: 6,35 mm ø, pas de 1,27 mm

• Lungime: Lung de 18 mm
  – Cantitate: Stânga 1 buc./dreapta 1 buc.

• Înainte de a instala suporturile de montare pe perete, verificați rezistența peretelui. Dacă peretele nu este suficient de rezistent, consolidați-l înainte de a instala suporturile și difuzoarele pe perete.
• Compania Samsung nu este răspunzătoare pentru avarierea produsului din cauza instalării neadecvate a produsului.
• Aveți grijă să nu instalati difuzoarele orizontal sau cu susul în jos.

10 INSTALAREA SISTEMULUI SOUNDBAR ÎN FAȚA TELEVIZORULUI

Componentă

Talpă de cauciuc

Pentru a-l instala, atașați tălpile de cauciuc în partea de jos a sistemului Soundbar înainte să îl poziționați deasupra suportului de televizor. Asigurați-vă că atașați tălpile de cauciuc, astfel încât să nu iasă în afara marginilor suportului TV. Consultați figura de mai jos.

Talpă de cauciuc

Plasati sistemul Soundbar pe un suport de televizor.

Microfoane (numai pentru modelele aplicabile)

Aşa cum este prezentat în imagine, aliniati centrul sistemului Soundbar cu centrul televizorului, apoi plasați cu atenție sistemul Soundbar pe suportul de televizor.

În acest moment, așezați microfoanele (numai pentru modelele aplicabile) în fața suportului, astfel încât să nu existe nicio interferență cu recunoașterea vocii.

TV

Dreapta Soundbar

NOTĂ

• Asigurați-vă că dispozitivul Soundbar este amplasat pe o suprafață plană și solidă.
• Un spațiu insuficient față de televizor poate provoca probleme de natură acustică și la nivelul recunoasterii vocii.
• Imaginea de mai sus poate varia în funcție de modelul respectiv.
• Această funcție nu este compatibilă cu modelul HW-Q7**C, HW-Q7**GC.
• Pentru performante optime ale microfoanelor, poziționați sistemul Soundbar la o distanță de cel puțin 2 cm față de panoul televizorului.

11 ACTUALIZARE SOFTWARE

Actualizare automată

Când sistemul Soundbar este conectat la Internet, actualizările software au loc atunci când acesta este oprit.

- Pentru a utiliza funcția de actualizare automată, sistemul Soundbar trebuie să fie conectat la internet.

Conexiunea Wi-Fi la Soundbar va fi întreruptă în cazul în care cablul de alimentare al sistemului Soundbar este deconectat sau alimentarea este întreruptă. Dacă alimentarea este întreruptă, când revine sau reconectați cablul de alimentare, porniți sistemul Soundbar și apoi reconectați-l la internet.

Actualizare USB

Partea inferioară a sistemului Soundbar

Samsung poate oferi actualizări pentru firmware-ul sistemului Soundbar pe viitor.

Când este disponibilă o actualizare, puteți actualiza sistemul Soundbar conectând unitatea USB ce conține actualizarea de firmware în portul SERVICE de pe Soundbar.

1. Accesați site-ul web Samsung (www.samsung.com) → căutați denumirea modelului din optiunea de meniu asistență clienti.
2. Pentru mai multe informații despre actualizare, consultați Ghidul de upgrade.
3. Descărcati fișierul de upgrade (de tip USB).
4. Dezarhivati fişierul pentru a crea un folder cu numele fişierului.
5. Stocati folderul creat pe un USB și apoi conectati-l la sistemul Soundbar.

6. Porniți sistemul Soundbar. Produsul este actualizat în 3 minute, afişându-se mesajul, „UPDATE”.

7. Pe durata actualizării, nu îl închideți și nu scoateți USB-ul.

8. Dacă pe ferestra de pe afișaj nu apare „UPDATE”, scoateți cablul de alimentare din dispozitivul Soundbar, apoi reconectați-l.
9. Dacă este instalată cea mai recentă versiune, nu se efectuează nicio actualizare.
10. În funcție de tipul de USB, este posibil ca actualizarea să nu fie acceptată.

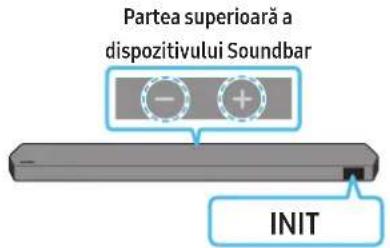

Initializare

Partea superioară a dispozitivului Soundbar INIT

Cu dispozitivul Soundbar pornit, apăsați simultan butoanele — + (Volum) de pe carcasa dispozitivului timp de cel puțin 5 secunde. Pe ecran apare „INIT” și dispozitivul Soundbar este inițializat.

ATENTIE

- Toate setările dispozitivului Soundbar sunt inițializate. Asigurați-vă că efectuați acest lucru numai atunci când este necesară inițializarea.

12 DEPANARE

Înainte de a solicita asistență, verificați următoarele.

Dispozitivul Soundbar nu pornește.

- Verificați dacă cablul de alimentare al sistemului Soundbar este corect introdus în priză.

Dispozitivul Soundbar nu funcționează corect.

• După ce scoateți cablul de alimentare, introduceti-l din nou.
• Opriti și reporniti dispozitivul extern și încercați din nou.
• Dacă nu primește semnal, dispozitivul Soundbar se oprește automat după o anumită perioadă de timp. Porniți alimentarea. (Consultați pagina 6.)

Telecomanda nu funcționează

• Îndreptați telecomanda direct către dispozitivul Soundbar.
• Înlocuiti bateriile cu unele noi.

Indicatorul Soundbar luminează constant în roșu.

- Microfonul este oprit. Porniti microfonul. (Consultati pagina 4.)

Sunetul nu este redat prin dispozitivul Soundbar.

• Volumul de pe Soundbar este prea mic sau dezactivat. Reglați volumul.
- Când este conectat un dispozitiv extern (STB, dispozitiv Bluetooth, dispozitiv mobil etc.), reglați volumul dispozitivului extern.
- Pentru redarea sunetului televizorului, selectați sistemul Soundbar. (Televizor Samsung: Start (în) → Meniu → Setări (îg) → Toate setările (îg) → Sunet → leșire sunet → Select Soundbar)
- Conectarea cablului la sistemul Soundbar poate fi imperfectă. Scoateți cablul și conectați din nou.
- Scoateți cablul de alimentare în întregime, reconectați-l și porniți alimentarea.
- Initializați produsul și reîncercați. (Consultați pagina 32.)

Sunetul nu este redat din subwoofer sau din difuzoarele spate.

• Verificați dacă indicatorul LED de pe partea din spate a subwooferului și a difuzoarelor surround este aprins în culoarea albastră. Dacă indicatorul luminează intermitent în culoarea albastră sau dacă se aprinde cel roșu, reconectați dispozitivul Soundbar, subwooferul și difuzoarele surround. (Consultați pagina 13.)
• Vă puteți confrunta cu o problemă dacă există un obstacol între sistemul Soundbar și subwoofer. Mai multe dispositive într-o zonă ferită de obstacole.
• Alte dispositive care transmit semnale de frecvență radio în apropiere pot întrerupe conexiunea. Tineți boxa departe de astfel de dispositive.
• Scoateți și reconectați stecărul.

În cazul în care sunetul de la subwoofer și de la difuzoarele surround prezintă perturbații, întârzieri sau zgomot

• Dacă există obiecte amplasate între dispozitivul Soundbar și difuzorul subwoofer, acestea pot crea o problemă. Repoziționați-le în locații fără astfel de obiecte.
• Dacă subwooferul și difuzoarele surround se află departe de dispozitivul Soundbar, pot apărea perturbații sau întârzieri. Amplasați-le în apropierea dispozitivului Soundbar.
• Dacă dispozitivul Soundbar este amplasat în apropierea unui instrument sau a unui dispozitiv electric care poate cauza interferențe radio, pot apărea perturbații ale sunetului sau întârzieri. Amplasați dispozitivul Soundbar la distanță dispozitivele care pot cauza interferență radio. (De ex., router wireless)
• Modificați starea conexiunii la rețeaua TV de la conexiune wireless la conexiune cu fir.

Volumul subwooferului este prea mic.

• Volumul original al conținutului pe care îl redați este prea scăzut. Încercați să ajustați nivelul subwooferului. (Consultați pagina 7.)
• Apropiati-vă mai mult de boxa subwooferului.

Dacă televizorul nu este conectat prin HDMI TO TV (eARC/ARC)

• Verificați dacă ați conectat corect cablul HDMI la terminalul ARC. (Consultați pagina 15.)
• Probabil conexiunea nu este posibilă din cauza dispozitivului extern conectat (set-top box, consolă de jocuri etc.). Conectați direct sistemul Soundbar.
• Este posibil ca HDMI-CEC să nu fie activat pe televizor. Porniți CEC pe meniul televizorului. (Televizor Samsung: Start (☐) → Meniu → Setări (☐) → Toate setările (☐) → Conexiune → External Device Manager → Anynet+ (HDMI-CEC) ON)
• Pentru conectarea cu eARC, funcția eARC din meniul TV trebuie setată la Activat. (Televizor Samsung: Start (→ Meniu → Setări (→ Toate setările (→ Sunet → Expert Settings → HDMI-eARC Mode (Auto))

Nu se aude niciun sunet la conectarea la TV în modul HDMI TO TV (eARC/ARC)

• Dispozitivul dvs. nu poate reda semnalul de intrare. Schimbați ieșirea audio a televizorului în PCM sau Dolby Digital. (Pentru un televizor Samsung: Start (m) → Meniu → Setări (→ Toate setările (→ Sunet → Expert Settings → Digital Output Audio Format)

Dispozitivul Soundbar nu se va conecta prin Bluetooth.

• Când conectați un dispozitiv nou, comutați la „BT PAIRING” pentru conectare. (Apăsați butonul ➤ PAIR de pe telecomandă sau apăsați butonul ☎ (Microfon pornit/oprit)/→ (Sursă) de pe unitate timp de cel puțin 5 secunde.)
• Dacă sistemul Soundbar este conectat la un alt dispozitiv, mai întâi deconectați respectivul dispozitiv pentru a comuta pe un alt dispozitiv.
• Reconectați-l după ce eliminați lista de difuzoare Bluetooth de pe dispozitivul de conectat. (Televizor Samsung: Start ( → Meniu → Setări ( → Toate setările ( → Sunet → leșire sunet → Listă de difuzoare Bluetooth)

• Conexiunea automată la televizor poate fi dezactivată. Atunci când dispozitivul Soundbar se află în modul „BT READY”, apăsați și țineți apăsat butonul Stânga de pe telecomanda dispozitivului Soundbar timp de 5 secunde pentru a selecta ON-TV CONNECT. Dacă se afișează OFF-TV CONNECT, apăsați și țineți apăsat butonul Stânga din nou timp de 5 secunde pentru a schimba selecția.

• Scoateți și reconectați stecărul, apoi reîncercați.

• Initializați produsul și reîncercați. (Consultați pagina 32.)

Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth.

• Unele dispositive, cum ar fi cuptoarele cu microunde, routerele wireless etc., pot provoca interferențe dacă se află prea aproape de dispozitivul Soundbar.
• Dacă dispozitivul conectat prin Bluetooth este mutat prea departe de dispozitivul Soundbar, sunetul se poate întrerupe. Mutați dispozitivul mai aproape de Soundbar.
• Dacă o parte a corpului dvs. intră în contact cu un emițător-receptor Bluetooth sau dacă produsul este instalat pe mobilier metallic, sunetul se poate întrerupe. Verificați mediul de montare și condițiile de utilizare.

Dispozitivul Soundbar nu va conecta la Wi-Fi.

• Verificati dacă ruterul dvs. wireless este pornit.
• Opriti ruterul, reporniti-l, și apoi reîncercați.
• Dispozitivul Soundbar nu se va conecta dacă semnalul wireless este prea slab. Dacă este posibil, încercați să mutați routerul mai aproape de dispozitivul Soundbar sau să eliminați toate obstacolele care se află între dispozitivul Soundbar și router.
• Dacă ruterul dvs. wireless este nou, va trebui să reconfigurați setările de retea ale boxei.

Soundbar nu pornește automat deodată cu televizorul.

• Când opriți sistemul Soundbar în timp ce vă uitați la televizor, sincronizarea energiei cu televizorul este dezactivată. Mai întâi, opriți televizorul.

Funcția AVA (numai pentru modelele aplicabile) nu este disponibilă în următoarele cazuri.

- Functia AVA (numai pentru modelele aplicabile) nu va fi disponibilă când microfonul este oprit.

După conectarea televizorului la Soundbar, am comutat modul sistemului Soundbar. Apoi, televizorul nu a mai redat sunet.

• În cazul în care conectați sistemul Soundbar la un dispozitiv mobil în timp ce Soundbar este conectat la televizor, sistemul Soundbar va reda sunet de pe dispozitivul mobil, păstrând conexiunea cu televizorul. Deci, sunetul televizorului nu va fi redat nicăieri.
• Deconectați dispozitivul mobil, iar sunetul televizorului va fi redat din nou din dispozitivul Soundbar.

Sistemul Soundbar nu apare în AirPlay2

• Pentru a activa AirPlay2 cu sistemul Soundbar, trebuie mai întâi să înregistrați dispozitivul cu Smart Things, acceptând termenii și condițiile aplicației. (Consultați pagina 28.)
• AirPlay2 nu funcționează dacă ștergeți sistemul Soundbar din aplicația Samsung Smart Things.
• Asigurați-vă că sistemul Soundbar și dispozitivul Apple sunt conectate la aceeași rețea (Wi-Fi).
• Sistemul Soundbar este compatibil cu AirPlay2 instalat pe iOS 13.4 sau versiuni ulterioare.

SADRŽAJ

01 Provera komponenata 3

02 Pregled proizvoda 4

Gornji panel Soundbar uređaja 4

Donji panel Soundbar zvučnika 5

03 Upotreba daljinskog upravljača Soundbar uređaja 6
