KASUTUSJUHEND HWQ800C SAMSUNG

03 Soundbari kaugjuhtimispuldi kasutamine 6

Patareide sisestamine enne kaugjuhtimispuldi kasutamist

(kaks AAA-patareid) 6

Kuidas kaugjuhtimispulti kasutada? ....6

Aktiivne häälevõimendi (Active Voice Amplifier, AVA)....8

Varjatud nuppude (nupud, millel on rohkem kui üks funktsioon)

kasutamine 8

Väljundi tehnilised andmed erinevate heliefektirežiimide puhul .....8

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga....10

04 Soundbari ühendamine 11

Toite ja seadmete ühendamine 11

- Soovitatav kölarite paigutus.... 12

– Sound kölari režiim (ainult HW-Q9**C, HW-Q9**GC)....12

- Bassikõlari või ruumhelikõlarite käsitsi ühendamine .... 13

– LED-näidiku tuled bassikõlari ja ruumhelikõlarite tagumisel küljel. 14

05 Teleriga ühendamine 15

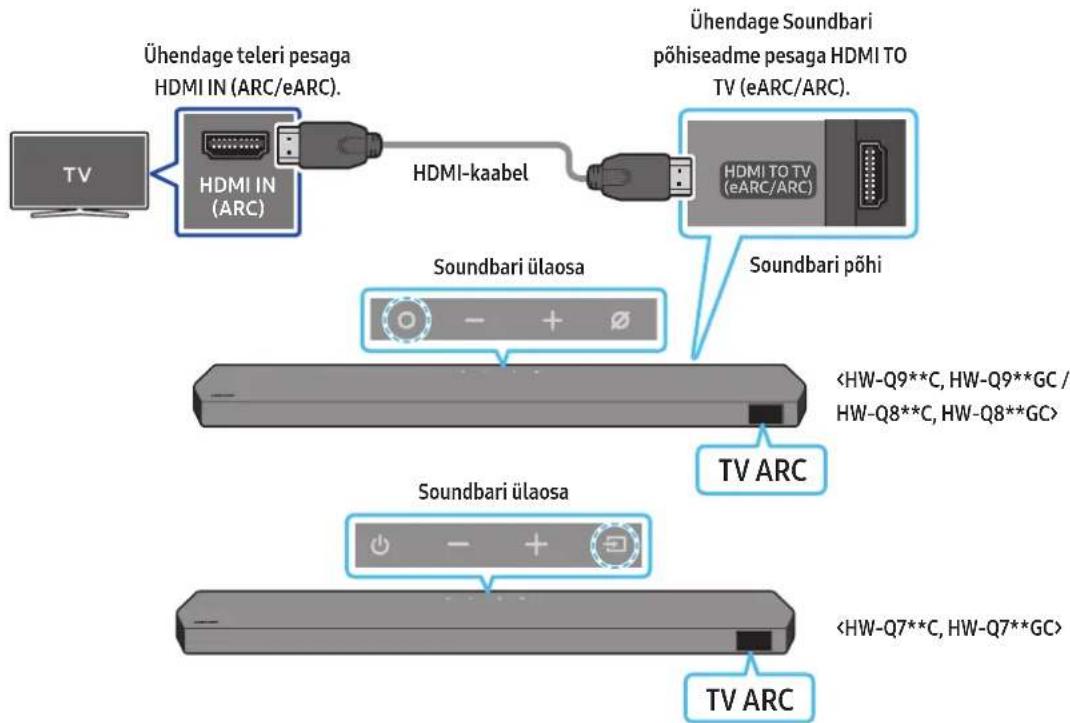

HDMI ARC (Audio Return Channel, helitagastuskanal)

toega teleri ühendamine....15

Ühendamine, kasutades optilist kaablit 16

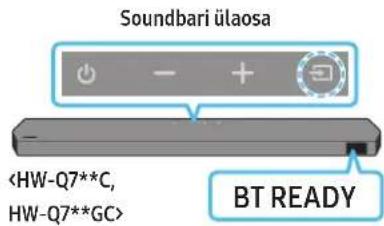

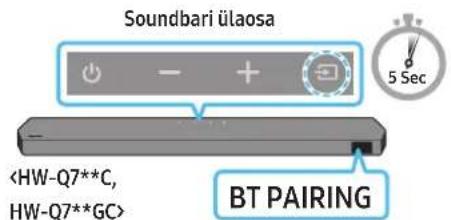

Bluetoothi kaudu ühendamine 17

Ühenduse loomine Wi-Fi kaudu....19

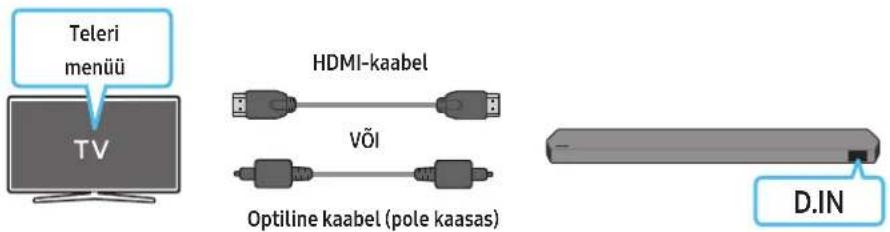

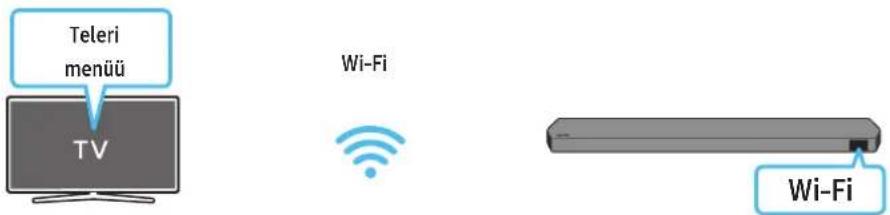

Funktsiooni Q-Symphony kasutamine....20

SpaceFit Soundi kasutamine 21

06 Välisseadme ühendamine 22

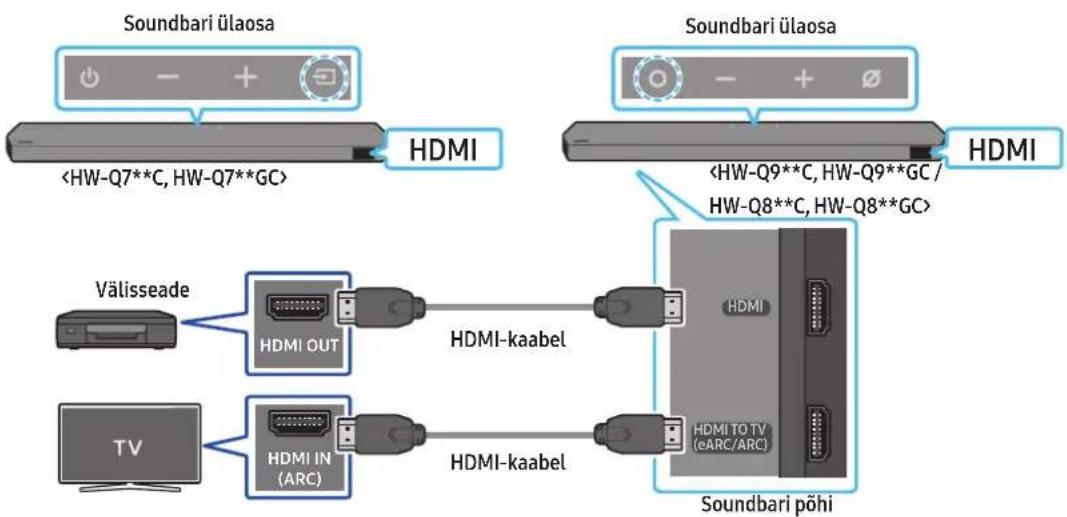

1. meetod. Ühendamine HDMI-kaabliga

(võimalik Dolby Atmose / DTS:X dekodeerimine ja taasesitus) .....22

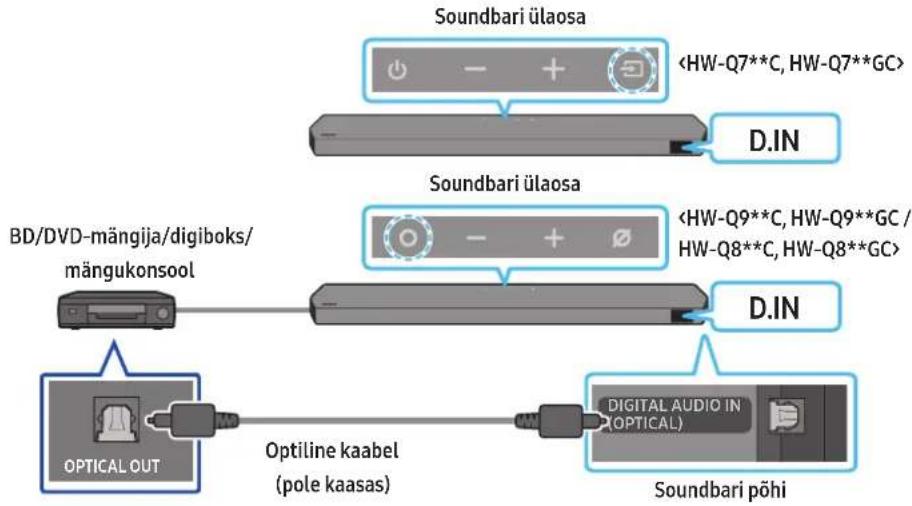

1. meetod. Ühendamine, kasutades optilist kaablit .....23

07 Mobiilseadme ühendamine 24

1. meetod. Bluetoothi kaudu ühendamine .....24

2. meetod. Wi-Fi (juhtmevaba vörgu) kaudu ühendamine....26

Tap Soundi kasutamine ....27

08 Ühendamine Apple AirPlay 2 kaudu 28

09 Seinakinnituse paigaldamine 29

Ettevaatusabinõud paigaldamisel 29

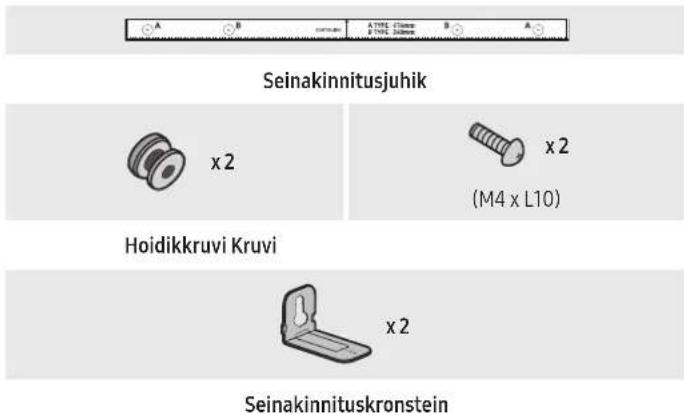

Seinakinnituse komponendid....29

Ruumhelikōlari seinale paigaldamine

(ainult asjakohased mudelid).... 30

10 Soundbari paigaldamine teleri ette 30

Komponent 30

11 Tarkvaravärskendus 31

Automaatne värskendus 31

USB kaudu värskendamine....31

Lähtestamine 32

12 Törkeotsing 32

01 KOMPONENTIDE KONTROLLIMINE

Soundbari põhiseade Soundbari kaugjuhtimispult/patareid Bassikõlar

• Teavet toiteallika ja voolutarbe kohta leiate tootel paiknevalt sildilt. (Silt: Soundbari põhiseadme tagakülg)
• Lisakomponentide või valikuliste kaablite ostmiseks võtke ühendust Samsungi teeninduskeskuse või Samsungi klienditeenindusega.

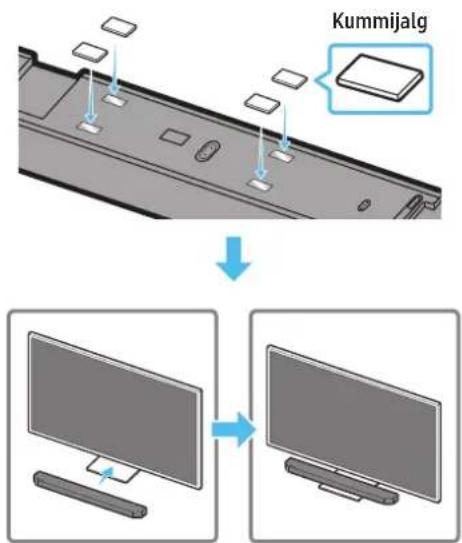

• Lisateabe saamiseks seinakinnituse või kummijala kohta vt lk 29–31.
• Kujundust, tehnilisi andmeid ja rakenduste kuva võidakse ette teatamata muuta.
• Tarvikute välimus vöib veidi erineda ülaltoodud joonistest.
• Samsung Electronics Co. Ltd jätab endale öiguse muuta tehnilisi andmeid ette teatamata.
  • Mass ja möötmed on ligikaudsed.

02 TOOTE ÜLEVAADE

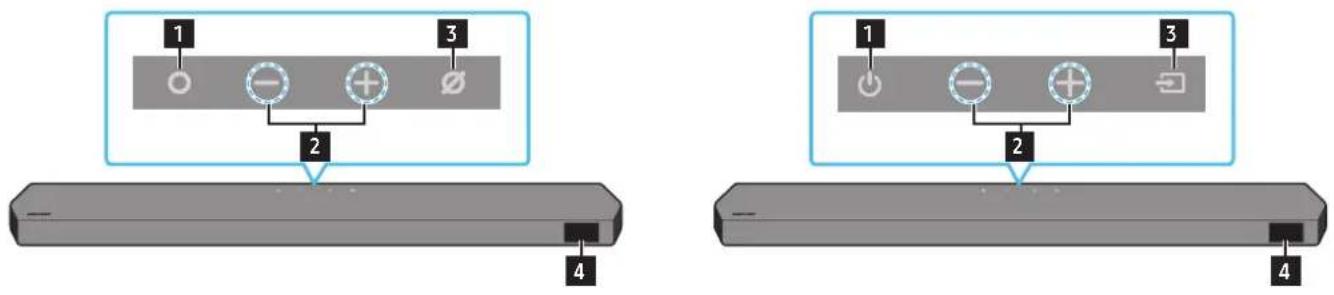

Soundbari ülapaneel

HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC HW-Q7**C, HW-Q7**GC

1	○(Mitu funktsiooni) Nupp (mudelid HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC)Standby režiimis vajutage Soundbari sisse lūlitamiseks nuppu ○(Mitu funktsiooni).Sisendallika vahetamiseks vajutage nuppu (Mitu funktsiooni).
1	○(Toide) Nupp (mudel HW-Q7**C, HW-Q7**GC)Lūlitab toite sisse ja välja.
2	— +(Helitugevus) NuppReguleerib helitugevust.
3	○(Mikrofon sisse/välja) Nupp(mudelid HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC)Vajutage seda nuppu mikrofoni sisse- või väljalūlitamiseks.Kui mikrofon on välja lūlitatud, põleb punane LED-näidik.	Mikrofon väljas		Mikrofon sees
			Põleb punaselt		(ustub punaselt
3	→(Allikas) Nupp (mudel HW-Q7**C, HW-Q7**GC)Sisendi allika muutmiseks vajutage nuppu (Allikas).
4	KuvaKuvab toote oleku ja praeguse režiimi.D.IN → HDMI → Wi-Fi → BT

- Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.

- Kui lülitate seadme sisse, tekib enne heli kölamist 4 kuni 5 sekundi pikkune viivitus.

- Kui kuulete heli nii telerist kui ka Soundbarist, avage teleri heli menüü Seaded ja seadke teleri kölar valikule Väline kölar.

Soundbari alumine paneel

1 2 SERVICE 3 4 HDMI HDMI TO TV (WABC/ARC) 5 DIGITAL AUDIO IN (OPTICAL)

1 POWERÜhendage Soundbari vahelduvvoolu toitejuhe. (Vt lk 11)

2 SERVICEToote tarkvara uuendamiseks ühendage USB-mäluseade.

3 DIGITAL AUDIO IN (OPTICAL)Välisseadme digitaalse (optilise) väljundiga ühendamiseks. (Vt lk 23)

4 HDMISisestab samal ajal digitaalseid video- ja helisignaale, kasutades HDMI-kaablit.Välisseadme HDMI-väljundiga ühendamiseks. (Vt lk 22)

5 HDMI TO TV (eARC/ARC)Teleri HDMI-pesaga ühendamiseks. (Vt lk 15)

• Seinakontaktist toitejuhtme eemaldamisel tömmake pistikust. Ärge tömmake juhtmest.
• Ärge ühendage seda seadet või muid osi vahelduvvoolu pistikupessa, enne kui kõik ühendused osade vahel on täielikud.

03 SOUNDBARI KAUGJUHTIMISPULDI KASUTAMINE

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (kaks AAA-patareid)

Lükake tagumist katet noole suunas, kuni see on täielikult eemaldatud. Sisestage kaks AAA-patareid (1,5 V) öige polaarsusega. Lükake patareipesa kate oma kohale tagasi.

Kuidas kaugjuhtimispulti kasutada?

1 2 3 8 9 4 i 10 5 + - WOOFER 11 12 6 CH LEVEL TONE CONTROL 13 7 SOUNDBAR

1	Toide	Heliriba sisse- ja väljalülitamiseks.Automaatse väljalülitamise funktsioonSeade lülitub automaatselt välja järgmistes olukordades.Režiimis D.IN / HDMI / Wi-Fi / BT, kui 18 minuti jooksul puudub helisignaal.
2	Allikas	Vajutage heliribaga ühendatud allika valimiseks.Häältagasiside sisse/väljaSaate Häältagasiside sisse või välja lülitada.Kui Soundbar on välja lülitatud (Standby režiim), vajutage ja hoidke kaugjuhtimispuldi nuppu →(Allikas) 5 sekundit all.Iga kord, kui muudate Häältagasiside sätet, kuvatakse OLED-ekraanil „AUI OFF" (vaikeväärtus) või „AUI ON”.
3	Bluetooth PAIR	Saate lülitada Soundbari Bluetoothi kaudu sidumise režiimi. Vajutage nuppu ja oodake, kuni avaneb kuva „BTPAIRING“, et uus Bluetooth-seade ühendada.
4	Vaigista	Vajutage heli vaigistamiseks nuppu 📀(Vaigista).Vajutage uuesti vaigistuse väljalülitamiseks.
5	SOUND MODE	Vajutades seda nuppu saate valida soovitud helirežiimi, nagu Surround, Game Pro, Standard, Adaptive Sound.StandardVäljastab originaalheli.SurroundPakub standardhelist külluslikumat heli.Game Propakub stereoskoopset heli, et saaksite mängimisel sukelduda otse märulisse.Adaptive SoundAnalüüsib sisu reaalajas ja pakub automaatselt optimaalseid helivalikuid, mis võtavad arvesse sisu eripära.
6	CH LEVEL	Sellele nupule vajutamisel saate reguleerida köikide kölarite helitugevust suvanditega Centre level, Side level, Wide level, Front Top level, Rear level ja Rear top level.Iga kölari helitugevuse juhtimiseks valige heliseadetes suvand Centre level, Side level, Wide level või Front Top level ja seejärel reguleerige helitugevust vahemikus -6...+6, kasutades nuppe Üles/Alla.Kui ruumihelikölar on ühendatud, valige Rear level või Rear top level ja seejärel reguleerige helitugevust vahemikus -6 kuni +6, kasutades nuppe Üles/Alla.CH LEVEL tehnilised andmed võivad mudeliti erineda.

7	Heli juhtimine	Vajutades nuppu, saate määrata helifunktsiooni, nagu SpaceFit Sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Soovitud üksust saab kohandada nupuga Üles/Alla.Funktsioonid SpaceFit Sound ja AVA ei ole mudeli HW-Q7**C, HW-Q7**GC puhul toetatud.Voice enhance mode tugevdab filmides ja telesaadetes räägitavat dialoogi, et muuta selle kuulmine lihtsamaks.Night mode on optimeeritud öiseks vaatamiseks, kusjuures sätted on reguleeritud nii, et helitugevus väheneb, kuid dialoog on selgelt kuuldav.Vajutage ja hoidke nuppu (Heli juhtimine) umbes 5 sekundit all, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz on valitavad nuppudega Param/Vasak ning köiki neist saab reguleerida vahemikus -6...+6, kasutades nuppe Üles/Alla.(Jälgige, et helirežilimiks oleks valitud Standard.)Kui teleri video ja Soundbari heli ei ole sünkroonis, valige heliseadetest suvand Sync ja seadke heliviivitus vahemikku 0-300 ms, kasutades nuppe Üles/Alla.Suvandit Sync toetatakse ainult teatud funktsioonide puhul.Funktsiooni Surround speaker mode saadaolevaid seadeid toetab ainult mudel HW-Q9**C, HW-Q9**GC.Kölarifunktsiooni Virtual saab lülitada ON/OFF, kasutades nuppe Üles/Alla.
8	Esita/Peata	Saate selle nupuga muusika taasesituse peatada või seda jätkata.
9	Üles/Alla/Vasakule/Paremale	Vajutage tähistatud aladele, et valida üles/alla/vasakule/paremale.Vajutage nupul üles/alla/vasakule/paremale, et valida või seada funktsioone.Muusika vahelejätmineJärgmise muusikafaili valimiseks puudutage nuppu Param. Eelmise muusikafaili valimiseks puudutage nuppu Vasak.ID SETKasutage seda suvandit, kui bassikõlar või ruumilised kölarid pole ühendatud või vajavad taasühendamist.Kui seade on välja lülitatud, vajutage nuppu Üles ja hoidke seda 5 sekundit all, et teha toiming ID SET. (Vt lk 13.)
10	Info	Vajutage aktiivse funktsiooni või saadaoleva koodeki kohta teabe saamiseks.Režilimis BT kuvab see ühendatud seadet (kui sidumine on tehtud) või „BT ready“ (kui on vajalik sidumine).
11	BASSIKÖLARI TASE	Liigutage nuppu üles või alla, et reguleerida bassikõlari taset.
12	HELITUGEVUS	Liigutage seda nuppu üles või alla helitugevuse reguleerimiseks.VaigistaVajutage heli vaigistamiseks nuppu HELITUGEVUS. Vajutage uuesti vaigistuse väljalülitamiseks.
13	TONE CONTROL	Kui vajutate nuppu, saate reguleerida kõrgete helide või bassihelide helitugevust. Soovitud üksust saab kohandada nupuga Üles/Alla. Funktsioon on lubatud režilimis Sound, v.a režilimis Standard.Kõrgete toonide või bassi helitugevuse juhtimiseks valige heliseadetes suvand TREBLE või heliseadetes BASS ja seejärel reguleerige helitugevust vahemikus -6...+6, kasutades nuppe Üles/Alla.Kui bassitase on muudetud, reguleeritakse vastavalt ka bassikõlari taset.

Aktiivne häälevõimendi (Active Voice Amplifier, AVA)

• Analüüsib välist müra reaalajas Soundbari mängimise ajal, nii et hääl oleks alati selgelt kuulda.
  • Analüüsi ajal andmeid ei salvestata.
• Seda funktsiooni ei toeta mudel HW-Q7**C, HW-Q7**GC.

Varjatud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine

Varjatud nupp		Viiteleht
Kaugjuhtimispuldi nupp Funktsioon
WOOFER (üles)	Teleri kaugjuhtimispuldi sisse-/väljalülitamine (ooterežiim)	lk 10
Üles ID SET lk 13
(Heli juhtimine)	7 ribaga ekvalaiser lk 7
(Allikas)	Häältagasiside sisse/välja (Standby) lk 6

Väljundi tehnilised andmed erinevate heliefektirežiimide puhul

Efekt Sisend		Väljund
		Bassikõlari ja ruumhelikõlariga
Standard	2.0 kanalit 2.1 kanalit
	5.1 kanalit 5.1 kanalit / 7.1 kanalit (DTS)
	7.1 kanalit 7.1 kanalit
	Dolby Atmos®, DTS:X 7.1.4 kanalit
Surround	2.0 kanalit 9.1.4 kanalit
	5.1 kanalit 9.1.4 kanalit
	7.1 kanalit	9.1.4 kanalit
	Dolby Atmos®, DTS:X	9.1.4 kanalit
Game Pro	2.0 kanalit 9.1.4 kanalit
	5.1 kanalit 9.1.4 kanalit
	7.1 kanalit	9.1.4 kanalit
	Dolby Atmos®, DTS:X	9.1.4 kanalit
Adaptive Sound	2.0 kanalit 9.1.4 kanalit
	5.1 kanalit 9.1.4 kanalit
	7.1 kanalit	9.1.4 kanalit
	Dolby Atmos®, DTS:X	9.1.4 kanalit

Efekt Sisend		Väljund
		Ainult bassikõlariga Bassikõlari	ja ruumhelikõlariga
Standard	2.0 kanalit 2.1 kanalit 2.1	kanalit
	5.1 kanalit 5.1 kanalit 5.1	kanalit / 7.1 kanalit (DTS)
	7.1 kanalit 5.1 kanalit 7.1	kanalit
	Dolby Atmos®, DTS:X 5.1.2 kanalit 7.1.4 kanalit
Surround	2.0 kanalit 5.1.2 kanalit	7.1.4 kanalit
	5.1 kanalit 5.1.2 kanalit	7.1.4 kanalit
	7.1 kanalit 5.1.2 kanalit	7.1.4 kanalit
	Dolby Atmos®, DTS:X 5.1.2 kanalit 7.1.4 kanalit
Game Pro	2.0 kanalit 5.1.2 kanalit	7.1.4 kanalit
	5.1 kanalit 5.1.2 kanalit	7.1.4 kanalit
	7.1 kanalit 5.1.2 kanalit	7.1.4 kanalit
	Dolby Atmos®, DTS:X 5.2 kanalit 7.1.4 kanalit
Adaptive Sound	2.0 kanalit 5.1.2 kanalit	7.1.4 kanalit
	5.1 kanalit 5.1.2 kanalit	7.1.4 kanalit
	7.1 kanalit 5.1.2 kanalit	7.1.4 kanalit
	Dolby Atmos®, DTS:X 5.3 kanalit 7.1.4 kanalit

Efekt Sisend		Väljund
		Ainult bassikõlariga Bassikõlari	ja ruumhelikõlariga
Standard	2.0 kanalit 2.1 kanalit 2.1 kanalit
	5.1 kanalit 3.1 kanalit 5.1 kanalit
	Dolby Atmos®, DTS:X	3.1.2 kanalit	5.1.4 kanalit
Surround	2.0 kanalit 3.1.2 kanalit	5.1.4 kanalit
	5.1 kanalit 3.1.2 kanalit	5.1.4 kanalit
	Dolby Atmos®, DTS:X	3.1.2 kanalit	5.1.4 kanalit
Game Pro	2.0 kanalit 3.1.2 kanalit	5.1.4 kanalit
	5.1 kanalit 3.1.2 kanalit	5.1.4 kanalit
	Dolby Atmos®, DTS:X	3.1.2 kanalit	5.1.4 kanalit
Adaptive Sound	2.0 kanalit 3.1.2 kanalit	5.1.4 kanalit
	5.1 kanalit 3.1.2 kanalit	5.1.4 kanalit
	Dolby Atmos®, DTS:X	3.1.2 kanalit	5.1.4 kanalit

Ruumhelikõlarid ei väljasta heli 2 kanaliga väljundi jaoks, kui režiim Standard on aktiivne. Ruumhelikõlarite heli lubamiseks valige efektirežiimiks Surround.

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga

Saate reguleerida Soundbari helitugevust kaugjuhtimispuldiga.

• Seda funktsiooni on võimalik kasutada ainult IR-kaugjuhtimispultidega. Bluetooth-kaugjuhtimispulte (puldid, mis nõuavad sidumist) ei toetatata.

• Selle funktsiooni kasutamiseks seadke teleri kölar valikule Väline kölar.
  • Tootjad, kes seda funktsiooni toetavad:
  Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Lülitage Soundbar välja.

• Lükake nupp WOOFER üles ja hoidke seda 5 sekundit.

Iga kord, kui lükkate nupu WOOFER üles ja hoiate seda selles asendis 5 sekundit, vahetub režiim järgmiselt: „OFF-TV REMOTE“ (vaikerežiim), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“.

Kaugjuhtimispuldi nupp Kuva Olek
		(Vaikerežlim)	Teleri kaugjuhtimispuldi keelamine.
		OFF-TV REMOTE
		SAMSUNG-TV REMOTE	Samsungi teleri IR-kaugjuhtimispuldi lubamine.
		ALL-TV REMOTE	Kolmanda poole IR-kaugjuhtimispuldi lubamine.

04 SOUNDBARI ÜHENDAMINE

Toite ja seadmete ühendamine

Kasutage bassikõlari, ruumhelikõlarite ja Soundbari seinakontakti ühendamiseks toitejuhet järgmises järjestuses.

- Lisateavet nõutud elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt. (Silt: Soundbari põhiseadme tagakülg)

1. Ühendage toitejuhe bassikõlariga.

Toitejuhe Bassikõlari tagumine külg

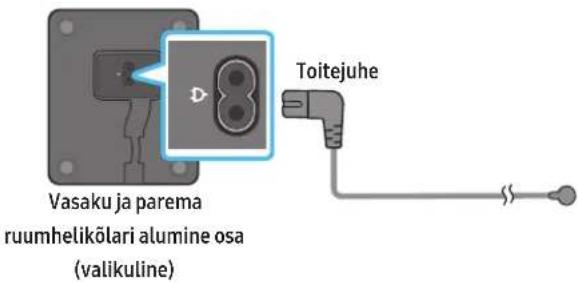

1. Ühendage toitejuhe vasak- ja parempoolse ruumhelikõlariga. (valikuline)

Vasaku ja parema ruumhelikõlari alumine osa (valikuline) Toitejuhe

1. Ühendage toitejuhte Soundbariga.

Soundbari põhiseadme põhi Toitejuhe

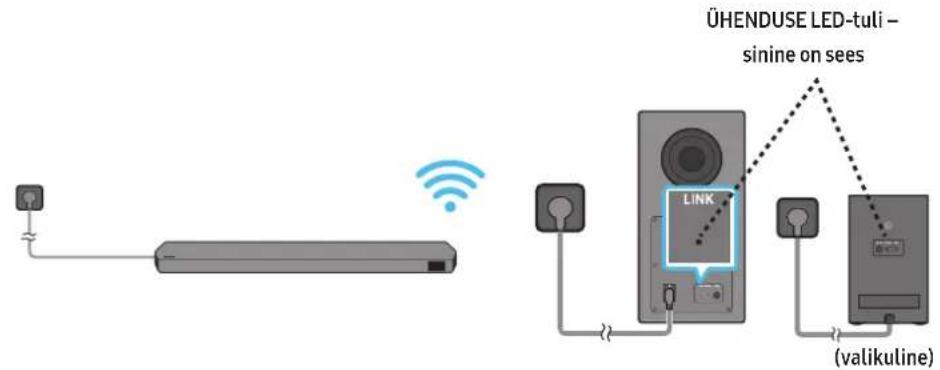

1. Ühendage toide Soundbari, bassikölari ja ruumhelikölaritega. Bassikölari ja ruumhelikölarid loovad ühenduse Soundbari sisselülitamisel automaatselt.

ÜHENDUSE LED-tuli - sinine on sees LINK (valikuline)

MÄRKUS

• Ühendage bassikõlar ja ruumhelikõlarid toiteallikaga enne Soundbari ühendamist. Bassikõlar ja ruumhelikõlarid loovad ühenduse automaatselt, kui lülitate Soundbari sisse.
• Kui lahutate toitejuhtme, kui toode on sisse lülitatud, ja ühendate selle uuesti, lülitub Soundbar automaatselt sisse.
• Ruumhelikölari süsteemi toetavad ainult asjakohased mudelid.

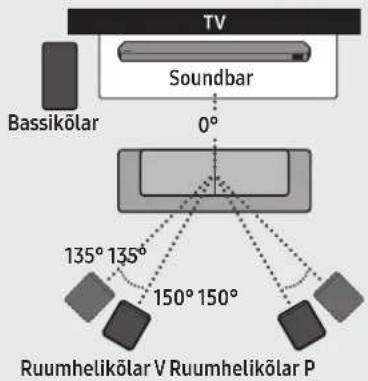

Soovitatav kölarite paigutus

TV Soundbar 0° Bassikölar Ruumhelikölar V Ruumhelikölar P 135° 135° 150° 150°

ETTEVAATUST!

• Juhtmevaba vastuvõtja antenn on bassikõlarisse ja surround kölaritesse sisse ehitatud. Kaitske seadmeid vee ja niiskuse eest.
• Optimaalse kuulamisjõudluse tagamiseks veenduge, et bassikõlari ja surround kõlarite ümbruses olevas piirkonnas poleks ühtegi takistust.

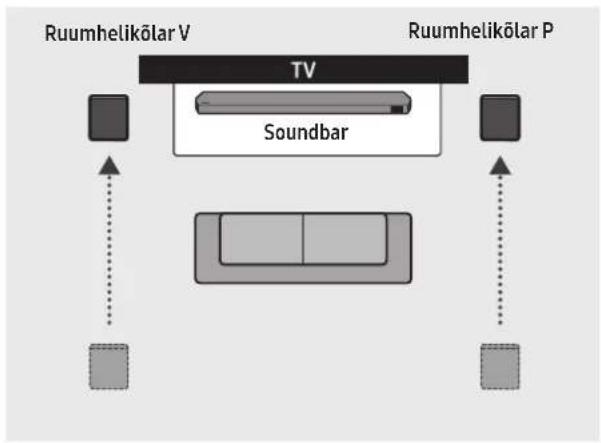

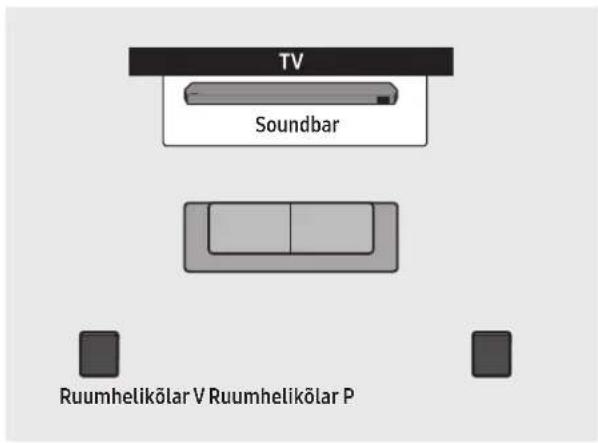

Sound kölari režiim (ainult HW-Q9\*\*C, HW-Q9\*\*GC)

Surround kölari asukohast olenevalt vöidakse esitada optimaalset ruumilist heli. Kölarite paigutuse kohta vaadake allolevat joonist. Režiimi aktiveerimiseks valige Ruumhelikölari režiim, kasutades Soundbari kaugjuhtimispulti.

(Heli juhtimine) → Ruumhelikõlar → Üles) / (Ava) → Eesmine / Tagumine)

TV Soundbar Ruumhelikölar V Ruumhelikölar P

Taha paigutamine Ette paigutamine

MÄRKUS

• See režiim on saadaval ainult kindla ruumihelikõlariga Soundbari mudelite puhul.
• Eesmise kölari režiimis asetage eesmised kölarid enda poole.
• Surround kōlari režiim on vaikimisi lubatud.

Enne käsitsi ühendamist tehke järgmist.

• Kontrollige, et Soundbari ja bassikõlari või ruumhelikõlarite toitejuhtmed oleksid korralikult ühendatud.

• Veenduge, et Soundbar oleks välja lülitatud.

• Lülitage Soundbari põhiseade välja.

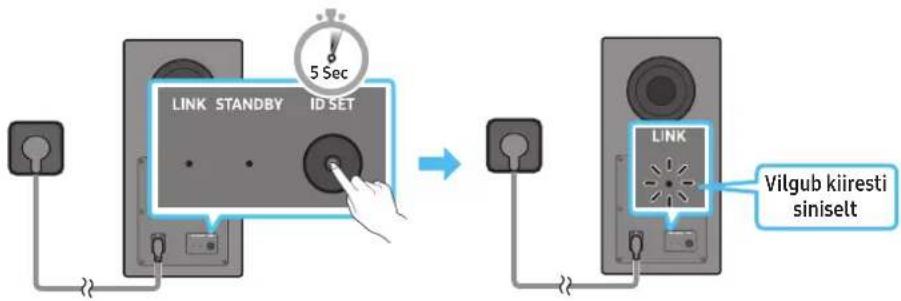

• Vajutage ja hoidke all bassikõlari ja ruumhelikõlarite taga olevat nuppu ID SET vähemalt 5 sekundit.

- Iga kölari taga olev punane näidik lülitub välja ja sinine näidik vilgub.

LINK STANDBY ID SET 5 Sec LINK Vilgub kiiresti siniselt

Bassikölari tagumine külg Bassikölari tagumine külg

Vasaku ja parema ruumhelikõlari tagumine külg (valikuline)

1. Vajutage kaugjuhtimispuldil nuppu Üles 5 sekundit.

2. Soundbari ekraanile ilmub mõneks ajaks teade ID SET ja kaob seejärel.

3. Soundbar lülitub automaatselt sisse, kui ID SET on löpule jõudnud.

1. Kontrollige, kas LED-näidik LINK põleb püsivalt siniselt (ühendamine on lõppenud).

ÜHENDUSE LED-tuli - sinine on sees LINK (valikuline)

Kui Soundbari ja bassikõlari ja surround kölarite vaheline ühendus on loodud, lõpetab ÜHENDUSE LED-tule näidik vilkumise ja sinine tuli hakkab põlema.

LED-näidiku tuled bassikõlari ja ruumhelikõlarite tagumisel küljel.

LED-näidik Olek Kirjeldus Lahendus
BassikõlarRuumhelikõlarid(ainult asjakohased mudelid)	Sees	Ühendatud(tavapärane töö)	-
	Vilgub Ühenduse taastamine		Kontrollige, kas Soundbari põhiseadme külge kinnitatud toitekaabel on korralikult ühendatud, või oodake umbes 5 minutit. Kui vilkumine jätkub, proovige bassikõlari ja ruumhelikõlarite käsitsi ühendamist. Vt lk 13.
BassikõlarRuumhelikõlarid(ainult asjakohased mudelid)	Sees	Ooterežiim (kui Soundbari põhiseade on välja lülitatud)	Kontrollige, kas Soundbari põhiseadme külge kinnitatud toitekaabel on korralikult ühendatud.
		Ühendus nurjus Ühendage uuesti. Vaadake käsitsi ühendamise suuniseid lk 13.
BassikõlarRuumhelikõlarid(ainult asjakohased mudelid)	Vilgub Tõrge Vaadake juhendist Samsungi teeninduskeskuse kontaktteavet.

MÄRKUS

• Kui põhiseade on välja lülitatud, lähevad bassikõlar ja ruumhelikõlar stand-by režiimi ning bassikõlari STANDBY TULI muutub punaseks, olles mitu korda siniselt vilkunud.
• Kui kasutate Soundbari lähedal seadet, mis kasutab Soundbariga sama sagedust, võib interferents põhjustada heli katkemist.
• Põhiseadme juhtmevaba signaali maksimaalne edastuskaugus on umbes 10 m, kuid võib eri kasutuskeskkondades erinev olla. Kui põhiseadme ja bassikõlari vahel on terasbetoonist või metallist sein, ei pruugi süsteem üldse töötada, kuna juhtmeta signaal ei läbi metalli.
• Ruumhelikölari süsteemi toetavad ainult asjakohased mudelid.

ETTEVAATUST!

• Juhtmevaba vastuvõtja antenn on bassikõlarisse ja surround kölaritesse sisse ehitatud. Hoidke seade eemal veest ja niiskusest.
• Optimaalse kuulamisjõudluse tagamiseks veenduge, et bassikõlari ja Surround kölarite ümbruses oleval alal poleks ühtegi takistust.

05 TELERIGA ÜHENDAMINE

HDMI ARC (Audio Return Channel, helitagastuskanal) toega teleri ühendamine

ETTEVAATUST!

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.
• Teleri ja Soundbari ühendamiseks HDMI-kaabliga, ühendage kindlasti tähisega „ARC“ pesad. Vastasel juhul ei pruugita teleri heli väljastada.
• Soovitatud on Premium High Speed HDMI Cable with Ethernet, mis on serditud HDMI.org poolt.

Ühendage teleri pesaga HDMI IN (ARC/eARC). HDMI IN (ARC) HDMI-kaabel Ühendage Soundbari põhiseadme pesaga HDMI TO TV (eARC/ARC). HDMI TO TV (eARC/ARC) Soundbari ülaosa Soundbari põhi Soundbari ülaosa TV ARC TV ARC

1. Kui Soundbarja teler on välja lülitatud, ühendage HDMI-kaabel, nagu on näidatud joonisel.
2. Lülitage Soundbar ja teler sisse.

3. Soundbari põhiseadme kuvaaknas kuvatakse „TV ARC“ ja Soundbaresitab teleri heli.

4. Kui teleri heli ei väljastata, vajutage Soundbari peal nuppu (Mitu funktsiooni) / →(Allikas) või kaugjuhtimispuldi nuppu →(Allikas), et valida režiim "D.IN". Ekraanil kuvatakse järjest D.IN ja TV ARC ning esitatakse teleri helitugevust.

5. eARC toega teleri ühendamisel ilmub ekraanile „eARC“ ja kostub heli.
6. eARC-ga ühenduse loomiseks peab eARC funktsioon olema teleri menüüs sisse lülitatud. Lisateavet seadistamise kohta vaadake TV kasutusjuhendist. (nt Samsunggi teler: Avaleht ( Ⓜ) → Menüü → Seaded ( Ⓗ) → Köik seaded ( ⚙) → Heli → Expert Settings → HDMI-eARC Mode (Auto))
7. Kui Soundbari põhiseadme kuvaaknas ei kuvata teadet „TV ARC“, siis kontrollige, kas HDMI-kaabel on ühendatud õige pordiga.
8. Kasutage Soundbari helitugevuse muutmiseks teleri kaugjuhtimispuldi helitugevuse nuppe.

MÄRKUS

• Kui ühendate HDMI ARC-i (helitagastuskanal) toetava teleri Soundbariga HDMI-kaabli kaudu, saate edastada digitaalseid video- ja heliandmeid ilma eraldi optilist kaablit ühendamata.
• Soovitame võimalusel kasutada südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm.
  • See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.
• Kui edastuse heli on kodeeritud Dolby Digitaliga ja teleri digitaalse väljundheli vorminguks on valitud PCM, soovitame valida sätteks Dolby Digital. Teleri sätte muutmisel on helikvaliteet parem. („Dolby Digital“ ja „PCM“ võivad olla olenevalt teleri tootjast teleri menüüs teistmoodi nimetatud.)
  • ARC/eARC protokollid toetavad Dolby Atmost.
  • Veenduge, et sisu toetaks Dolby Atmos®-t.

Ühendamine, kasutades optilist kaablit

Ühendamiseelne kontroll-loend

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.
• Kui kasutate optilist kaablit ja pesadel on katted, siis eemaldage need.

1. Kui teler ja Soundbar on välja lülitatud, ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) ja teleri väljundpesa OPTICAL optilise kaabliga (pole kaasas), nagu on näidatud joonisel.
2. Lülitage Soundbar ja teler sisse.
3. Vajutage Soundbari peal asuvat nuppu ⚙ (Mitu funktsiooni) / ➞ (Allikas) või kaugjuhtimispuldi nuppu ➞ (Allikas), et valida režiim "D.IN".
4. Teleri heli väljastatakse Soundbarist.

Bluetoothi kaudu ühendamine

Kui Samsungi teler ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

• Korraga saab ühendada ainult ühe Samsungi teleri.
• Ühendada saab Bluetoothi toetava Samsungi teleri. Kontrollige teleri tehnilisi andmeid.

Esmane ühendus

1. Vajutage Soundbari kaugjuhtimispuldil nuppu ✦PAIR, et siseneda režiimi „BT PAIRING“.

(VÕI) a. Vajutage ülapaneelil nuppu (Mitu funktsiooni) / (Allikas) ja valige seejärel "BT". BT lülitub mõne sekundi pärast automaatselt režiimi BT PAIRING" või režiimi BT READY, kui saadaval on ühenduskirje.

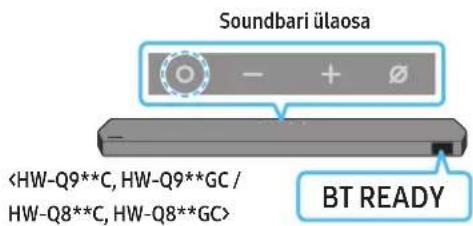

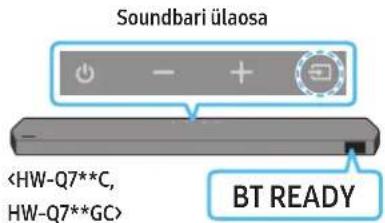

Soundbari ülaosa BT READY

Soundbari ülaosa BT READY

b. Kui ilmub kiri "BT READY", vajutage ja hoidke ülapaneelil nuppu (Mikrofon sisse/välja) / → (Allikas) kauem kui 5 sekundit all, et kuvada "BT PAIRING".

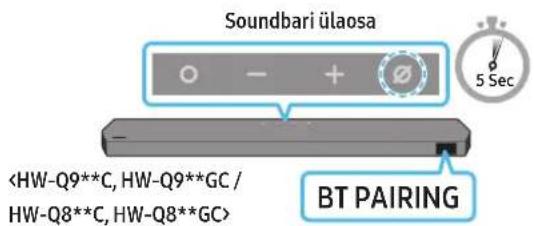

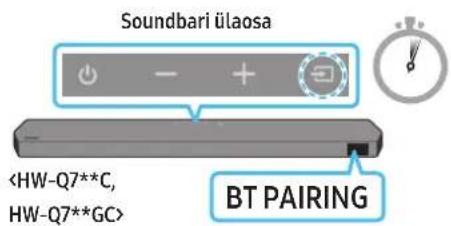

Soundbari ülaosa BT PAIRING

Soundbari ülaosa BT PAIRING

1. Valige Samsungi teleris Bluetoothi režiim. (nt Avaleht ( ) → Menüü → Seaded ( ) → Köik seaded ( ) → Heli → Heliväljund → Bluetooth Kölarite loend → Soundbar Q***C (Bluetooth))
2. Valige teleris kuvatavast loendist „Soundbar Q***C”. Saadaoleva Soundbari juures on teleri Bluetooth-seadmete loendis sõnum „Vajab sidumist“ või „Seotud“. Samsungi teleri Soundbariga ühendamiseks valige sõnum ja seejärel looge ühendus.
3. Kui Samsungi teler on ühendatud, kuvatakse Soundbari eesmisel kuval [Teleri nimi] → „BT”.
4. Nüüd kuulete Samsungi teleri heli Soundbarist.
5. Pärast seda, kui olete Soundbari esimest korda Samsungi teleriga ühendanud, kasutage uuesti ühenduse loomiseks režiimi „BT READY”.

Kui seadme ühendamine ebaönnestub

• Kui teil on Samsungi teleri kölarite loendis olemasolev Soundbar (nt Soundbar Q***C), siis kustutage see.
• Seejärel korrake etappe 1–3.

Soundbari ja Samsungi teleri ühenduse katkestamine

Vajutage Soundbari peal asuvat nuppu ⚙(Mitu funktsiooni) / ➞(Allikas) või kaugjuhtimispuldi nuppu ➞(Allikas), et valida mõni muu režiim peale "BT".

- Ühenduse katkestamiseks kulub aega, kuna Samsungi teler peab Soundbarilt vastuse saama. (Vajalik aeg võib olenevalt Samsungi teleri mudelist erineda.)

• BTREADY : selles režiimis saab ühendada uuesti mis tahes varem ühendatud Samsungi teleri või mobiilseadme.
• BTPAIRING: selles režiimis saab ühendada Soundbariga uue seadme.

(Vajutage Soundbari kaugjuhtimispuldil nuppu ✝PAIR või hoidke Soundbari peal nuppu Ⓞ(Mikrofon sisse/välja) / ➞(Allikas) kauem kui 5 sekundit vajutatuna, kui Soundbar on režiimis "BT".)

Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.
• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.
• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.
• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel.
  – Soundbari ümber on tugev elektriväli.
  – Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet.
• Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

Ühenduse loomine Wi-Fi kaudu

Ühendamiseelne kontroll-loend

• Wi-Fi-ühendus on saadaval ainult Samsung TV korral.
- Kontrollige, kas juhtmevaba ruuter (Wi-Fi) on sisse lülitatud ja kas teler on ruuteriga ühendatud.
- Teler ja Soundbar peavad olema ühendatud sama juhtmeta võrguga (Wi-Fi).
- Kui juhtmevaba ruuter (Wi-Fi) kasutab DFS-kanalit, ei saa te teleri ja Soundbari vahel Wi-Fi-ühendust luua. Üksikasjalikumat teavet küsige oma Internetiteenuse pakkujalt.
- Kuna menüüd erinevad olenevalt tootmisaastast, vt oma teleri kasutusjuhendit.
- Teleri ja Soundbari Wi-Fi teel ühendamiseks ühendage juhtmevaba ruuteriga esmalt Soundbar. Wi-Fi-ühenduse loomise üksikasju vt Ik 26.

1. Lisateavet Wi-Fi ja Soundbari ühendamise kohta vt lk 26, „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine”.

2. Seadke teleri helimenüü sisendallikaks Soundbar.

- Alates aastast 2017 välja antud Samsung TV-d

Avaleht (☐) → Menüü → Seaded (☐) → Köik seaded (☐) → Heli → Heliväljund → Soundbar Q***C (Wi-Fi)

MÄRKUS

Wi-Fi Dolby Atmose ühendus on saadaval mõnede Samsungi telerite ja mõne Soundbari mudeli puhul.

Ettevaatust! Soundbar taaskäivitub automaatselt, kui lülitate Wi-Fi sisse/välja.

Wi-FiPordi inaktiveerimise meetod	Wi-Fi sisse-/väljalülitamiseks vajutage Soundbari kaugjuhtimispuldil 30 sekundit nuppu CH LEVEL.
BluetoothPordi inaktiveerimise meetod	Bluetoothi sisse-/väljalülitamiseks vajutage Soundbari kaugjuhtimispuldil 30 sekundit nuppu TONE CONTROL.

Funktsiooni Q-Symphony kasutamine

• Kui Soundbar ühendatakse Samsungi teleriga, mis toetab Q-Symphony funktsiooni, saate heli esitada samaaegselt Soundbari ja teleri kaudu. Kui kasutate funktsiooni Q-Symphony, võimaldab teleril esitatav ruumiline heli nautida rikkalikumat, kolmemõõtmelisemat ruumilise heli efekti.
• Kui Soundbar on ühendatud, kuvatakse teleri ekraanile menüü „TV+Soundbar”.

Seaded (→Kõik seaded (→Heli → Heliväljund

Teleri menüü TV HDMI-kaabel VõI Optiline kaabel (pole kaasas) D.IN

- Teleri menüü näide: TV + [AV] Soundbari seerianimi (HDMI) / TV + [AV] Soundbari seerianimi (Optiline)

Teleri menüü TV Wi-Fi Wi-Fi

- Teleri menüü näide: teler + [AV] Soundbari seerianimi (Wi-Fi)

MÄRKUS

• See töötab teleri toetatud kodeki alusel.
• See funktsioon on toetatud ainult juhul, kui ühendatud on HDMI-kaabel, optiline kaabel (pole kaasas) või Wi-Fi.
- Kuvatud teade võib teleri mudeliti erineda.
- Veenduge, et telerja Soundbar oleksid ühendatud samale juhtmevabale marsruuterile või sagedusele.
- See funktsioon on saadaval mõnede Samsungi telerite ja mõne Soundbarí mudeli puhul.

SpaceFit Soundi kasutamine

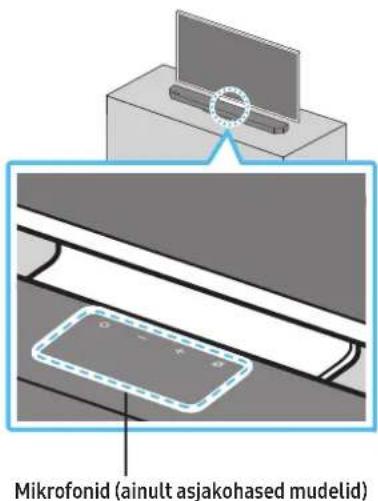

See funktsioon analüüsib Soundbari mikrofoni abil kasutaja kuulamisruumi ja pakub ruumi jaoks optimaalset heli. Heli optimeerimine toimub automaatselt.

1. meetod. Soundbari kaudu ühendamine

Funktsiooni lubamiseks lülitage Soundbari kaugjuhtimispuldil sisse režiim SpaceFit Sound.

1. Vajutage nuppu 📍(Heli juhtimine) ja lülitage sisse režiim SpaceFit Sound.

Ekraanile ilmub „SPACEFIT SOUND OFF“.

1. Vajutage kaugjuhtimispuldil nuppu Üles, et lülitada SpaceFit Sound sisse. Ekraanile ilmub „ON“.

1. Vajutage kaugjuhtimispuldil nuppu Alla, et lülitada SpaceFit Sound välja. Ekraanile ilmub „OFF“.

Play

2. meetod. Teleri kaudu ühendamine

Funktsiooni sisselülitamiseks lülitage Samsungi teleri menüüs sisse režiim Adaptive Sound+.

(Avaleht (ân) → Menüü → Seaded (◦) → Kõik seaded (◦) → General → Intelligentse režiimi seaded → Adaptive Sound+)

- Soundbari helirežiim muutub automaatselt režiimiks Adaptive Sound+, kui lülitate teleris sisse režiimi Adaptive Sound+.

MÄRKUS

- See funktsioon töötab, kui Soundbar on ühendatud möne Samsungi teleriga.

- HW-Q7**C, HW-Q7**GC mudelid toetavad ainult teleri kaudu ühendamise meetodit.

06 VÄLISSEADME ÜHENDAMINE

1. meetod. Ühendamine HDMI-kaabliga (võimalik Dolby Atmose / DTS:X dekodeerimine ja taasesitus)

Ühendamiseelne kontroll-loend

• Kui heliväljundi suvandid hölmavad teisest heli, siis veenduge, et see oleks välja lülitatud.
• Veenduge, et sisu toetaks tehnoloogiat Dolby Atmos® / DTS:X.

1. Ühendage HDMI-kaabli abil välisseadme port HDMI OUT ja Soundbari allosa port HDMI.
2. Ühendage HDMI-kaabli abil teleri port HDMI IN ja Soundbari allosa port HDMI TO TV (eARC/ARC).
3. Lülitage Soundbar, teler ja välisseade sisse.
4. Vajutage Soundbari peal asuvat nuppu Ⓧ(Mitu funktsiooni) / ➞(Allikas) või kaugjuhtimispuldi nuppu ➞(Allikas), et valida režiim "HDMI".
5. Soundbari ekraan näitab, et valitud on HDMI režiim ja Soundbar hakkab heli esitama.

MÄRKUS

• Tehnoloogia Dolby Atmos® / DTS:X kasutamisel tehke järgmist: Kui sisendallikas on Dolby Atmos® / DTS:X, vt „Väljundi tehnilised andmed erinevate heliefektirežiimide puhut” leheküljel 8.
• Kui Dolby Atmos® on aktiveeritud, kuvatakse esiekraanil tekst „DOLBY ATMOS“.
  • Kui DTS:X on aktiveeritud, ilmub esiekraanile "DTS:X.
• Tehnoloogia Dolby Atmos® / DTS:X konfigureerimine BD-mängijas või muus seadmes
  Avage oma BD-mängija või muu seadme seadete menüüs heliväljundi valikud ja veenduge, et Bitstreami jaoks oleks valitud „Kodeeringuta“. Näiteks Samsungi BD-mängijal valige Home Menu → Sound → Digital Output ja siis valige Bitstream (töötlemata).

Toetatud UHD signaalide tehnilised andmed (3840 × 2160p)

Kaadrisagedus (kaadrit/s)	Värvisügavus RGB 4 : 4 : 4 YCbCr 4 : 4 : 4 YCbCr 4 : 2 : 2 YCbCr 4 : 2 : 0
<60	8 bitti 0 0 0 0
	10 bitti --	0 0
	12 bitti	--	0 0
120	8 bitti	----
	10 bitti ----

• Toetatud tehnilised andmed võivad erineda olenevalt ühendatud välisseadmest või kasutustingimustest.

2. meetod. Ühendamine, kasutades optilist kaablit

1. Ühendage optilise kaabli abil (pole kaasas) Soundbari põhiseadme port DIGITAL AUDIO IN (OPTICAL) välisseadme pordiga OPTICAL OUT.
2. Lülitage Soundbar ja välisseade sisse.
3. Režiimi "D.IN" valimiseks vajutage Soundbaril nuppu Ⓐ(Mitu funktsiooni) / ➞(Allikas) või kaugjuhtimispuldil nuppu ➞(Allikas).
4. Teie Soundbar esitab välisseadme heli.

07 MOBIILSEADME ÜHENDAMINE

1. meetod. Bluetoothi kaudu ühendamine

Kui mobiilseade ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

- Kui Soundbar on seotud Bluetooth-seadme ühendamisel välja lülitatud, siis see lülitub automaatselt sisse.

Esmane ühendus

- Uus Bluetooth-seade peab jääma ühendamisel ühe meetri raadiusesse.

1. Vajutage Soundbari kaugjuhtimispuldil nuppu *PAIR, et siseneda režiimi „BTPAIRING“.

Mobiilseade

(VÕI) a. Vajutage ülapaneelil nuppu (Mitu funktsiooni) / → (Allikas) ja valige seejärel "BT". BT lülitub mõne sekundi pärast automaatselt režiimi BTPAIRING" või režiimi BT READY, kui saadaval on ühenduskirje.

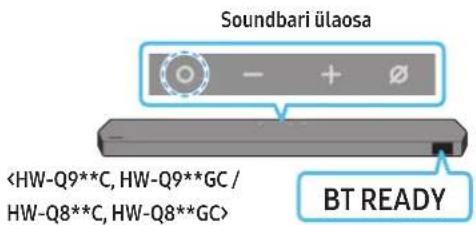

Soundbari ülaosa BT READY

Soundbari ülaosa BT READY

b. Kui ilmub kiri "BT READY", vajutage ja hoidke Soundbari ülapaneelil nuppu (Mikrofon sisse/välja) / →(Allikas) kauem kui 5 sekundit all, et kuvada "BT PAIRING".

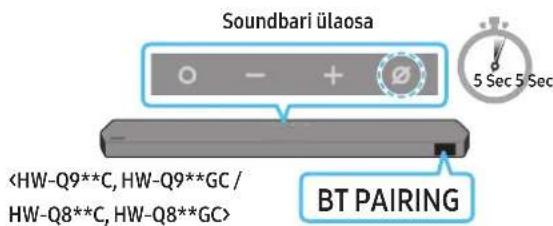

Soundbari ülaosa 5 Sec BT PAIRING

Soundbari ülaosa BT PAIRING

- Kui Soundbar on mobiilseadmega ühendatud, kuvatakse eesmisel kuval [Mobiilseadme nimi] → „BT“.

1. Esitage Bluetoothi kaudu ühendatud seadmes olevaid muusikafaile Soundbariga.

- Pärast seda, kui olete Soundbari esimest korda mobiilseadmega ühendanud, kasutage uuesti ühenduse loomiseks režiimi BT READY.

Kui seadme ühendamine ebaönnestub

- Kui teil on mobiliseadme kölarite loendis olemasolev Soundbar (nt „Soundbar Q***C“), siis kustutage see.

• BTREADY : selles režiimis saab ühendada uuesti mis tahes varem ühendatud Samsungi teleri või mobiilseadme.
  • BTPAIRING: selles režiimis saab ühendada Soundbariga uue seadme.

(Vajutage Soundbari kaugjuhtimispuldil nuppu ✝PAIR või hoidke Soundbari peal nuppu Ⓞ(Mikrofon sisse/välja) / ➞(Allikas) kauem kui 5 sekundit vajutatuna, kui Soundbar on režiimis "BT")

Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.
• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.
• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.
• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel.

– Soundbari ümber on tugev elektriväli.

– Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet.

- Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

• Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.
  • Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).
• Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).
• Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).
• Soundbari ühendamisel Bluetooth-seadmega asetage need teineteisele võimalikult lähedale.
• Mida kaugemal on Soundbar ja Bluetooth-seade teineteisest, seda nõrgem on helikvaliteet.

Bluetooth-ühendus võib katkeda, kui seadmed on leviulatusest väljas.

• Bluetooth-ühendus ei pruugi kehva vastuvõtuga piirkondades oodatud viisil toimida.

• Bluetooth-seadmel võib esineda müra või talitlushäireid järgmistes olukordades:

• Kui keha on kokkupuutes Bluetooth-seadme või Soundbari signaalivastuvõtjaga

• Nurkades või kui läheduses on takistus, näiteks sein või vahesein, kus võivad toimuda elektrilised muutused.
• Muude samas sagedusvahemikus töötavate toodete põhjustatud raadiosidehäirete tõttu (meditsiiniseadmed, mikrolaineahjud ja juhtmevabad LAN-seadmed).
• Takistused, nagu uksed ja seinad, võivad helikvaliteeti mõjutada, isegi kui seadmed asuvad leviulatuses.

- Pange tähele, et Soundbari ei saa Bluetooth-funktsiooni kasutamise ajal teiste Bluetooth-seadmetega siduda.

- See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.

Bluetooth-seadme lahutamine Soundbarist

Bluetooth-seadme saab Soundbarist lahutada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.

• Ühendus Soundbariga katkestatakse.
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvab Soundbar esiekraanil „BT DISCONNECTED”.

Soundbari ja Bluetooth-seadme ühenduse katkestamine

Vajutage Soundbaril nuppu Ⓐ(Mitu funktsiooni) / ➞(Allikas) või kaugjuhtimispuldil nuppu ➞(Allikas), et valida muu režiim kui "BT".

• Ühenduse katkestamiseks kulub aega, kuna Bluetooth-seade peab Soundbarilt vastuse saama. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvab Soundbar esiekraanil „BT DISCONNECTED”.

2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine

Soundbari juhtmevaba võrgu (Wi-Fi) kaudu mobiilseadmega ühendamiseks on vaja rakendust SmartThings.

Esmane ühendus

1. Installige mobiilsideseadmesse (nutitelefoni või tahvelarvutisse) rakendus SmartThings ja käivitage see.

2. Järgige rakenduses ekraanisuuniseid Soundbari lisamiseks.

3. Mönel mobiilsideseadmel ei pruugi automaatne hüpikaken (teine kuvatömmis allpool) ilmuda.
   Kui hüpikaken ei ilmu, vajutage ekraanil Home nuppu „+”. Soundbar lisatakse rakendusse.

4. Allpool olev illustratsioon vöib rakenduse versiooniti erineda.

Rakendus SmartThings

Rakenduse käivitamine

Automaatne hüpikaken

Puudutage mobiilseadmega Soundbari, et väljastada mobiilseadmes esitatava sisu heli Soundbarist.

• See funktsioon ei pruugi olenevalt mobiilseadmest toetatud olla.
  • See funktsioon ühildub ainult Samsungi mobiilseadmetega, milles töötab Android 8.1 või uuem versioon.

1. Lülitage mobiilseadmes sisse funktsioon Tap Sound.

2. Lisateabe saamiseks funktsiooni sisselülitamise kohta vaadake allpool jaotist „Tap Soundi funktsiooni seadistamine“.

3. Puudutage mobiilseadmega Soundbari. Valige kuvatavas sõnumiaknas „Start now“. Mobiilseadme ja Soundbari vahel luuakse Bluetooth-ühendus.

4. Väljastage mobiilseadmes esitatava sisu heli Soundbarist.

• See funktsioon ühendab mobiilseadme Bluetoothi kaudu Soundbariga, tuvastades vibratsiooni, mis tekib, kui seade puudutab Soundbari.

- Ärge puudutage mobiilseadmega Soundbari teravaid nurki. See võib Soundbari või mobiilseadet kriimustada või kahjustada.

- Soovitatav on katta mobiilseade ümbrisega. Puudutage örnalt laia ala Soundbari ülaosal, kasutamata liigselt jõudu.

- Selle funktsiooni kasutamiseks värskendage rakendus SmartThings uusimale versioonile. Funktsioon ei pruugi olenevalt rakenduse versioonist toetatud olla.

Tap Soundi funktsiooni seadistamine

Kasutage rakendust SmartThings, et funktsioon Tap View, Tap Sound sisse lülitada.

1. Avage mobiilseadmes rakendus SmartThings.
2. Valige mobiilseadmes rakenduse SmartThings kuval (≡→ ).
3. Lülitage „Tap View, Tap Sound“ sisse, et funktsioon toimiks, kui mobiilseade liigutatakse Soundbari lähedale. Funktsioon on sisse lülitatud.

MÄRKUS

• Kui mobiilseade on energiasäästurežiimis, siis funktsioon Tap Sound ei tööta.
• Funktsioon Tap Sound ei pruugi töötada, kui Soundbari lähedal on näiteks elektriseadmeid, mis põhjustavad raadiohäireid. Veenduge, et raadiohäireid tekitada võivad seadmed oleksid Soundbarist piisavalt kaugel.

08 ÜHENDAMINE APPLE AIRPLAY 2 KAUDU

• See funktsioon ei pruugi mõnes riigis saadaval olla.
- Samsung Soundbar toetab AirPlay 2-te ja vajab opsüsteemi iOS 13.4 või uuemat versiooni.

AirPlay 2 aitab muusikat, netisaateid ja muud heli Apple'i seadmetest Samsungi Soundbari voogedastada.

• AirPlay2 lubamiseks oma Soundbaris peate esmalt registreerima seadme rakenduses Samsung Smart Things, nõustudes rakenduse tingimustega.

- Kontrollige, kas Soundbar on sisse lülitatud ja ühendatud Apple'i seadmega samasse Wi-Fi-vörku.

- Valige AirPlay-toega rakenduses või iPhone'i, iPadi või Maci juhtimiskeskuses.

- Praeguse heli esitamiseks valige Soundbar saadaolevate seadmete loendist.

09 SEINAKINNITUSE PAIGALDAMINE

Ettevaatusabinõud paigaldamisel

• Paigaldage ainult vertikaalsele seinale.
- Ärge paigaldage seda kõrge temperatuuri või niiskustasemega kohta.
- Kontrollige, kas sein on toote raskuse kandmiseks piisavalt tugev. Kui ei ole, siis tugevdage seina või valige muu paigalduskoht.
- Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüüblitega.
- Ostke seinakinnituse kruvid vastavalt selle seina tüübile ja paksusele, millele soovite Soundbari kinnitada.

• Läbimõõt: M5
• Pikkus: soovitatavalt vähemalt 35 mm.

- Enne Soundbari seinale paigaldamist ühendage selle kaablid välisseadmetega.

- Enne seadme paigaldamist veenduge, et see oleks välja lülitatud ja vooluvõrgust lahutatud. Vastasel juhul võib see põhjustada elektrilöögi.

Seinakinnituse komponendid

Seinakinnitusjuhik x 2 x 2 (M4 x L10) Hoidikkruvi Kruvi x 2 Seinakinnituskronstein

1. Asetage seinakinnitusjuhik vastu seinapinda.

2. Seinakinnitusjuhik peab olema loodis.

3. Kui teler on seinale kinnitatud, paigaldage Soundbar vähemalt 5 cm telerist allapoole.

TV Vähemalt 5 cm

1. Joondage Seinakinnitusjuhiku keskjoon teleri keskjoonega (kui paigaldate Soundbari teleri alla) ja kinnitage Seinakinnitusjuhik teibi abil seinale.

- Kui te seda teleri alla ei paigalda, seadke keskjoon paigalduskoha keskjoonele.

A B S A S B A Keskjoon

1. Suruge pastapliatsi või teritatud pliiatsi ots läbi juhiku mõlemas otsas oleva kujutise A-tüüp keskpunkti, et märkida tugikruvide asukoht, seejärel eemaldage seinakinnitusjuhik.

A B A C B A A

1. Kasutades sobiva suurusega puuri, puurige kummagi märgistuse kohale seina sisse auk.

- Kui märgistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tüüblid. Tüüblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tüüblite jaoks piisavalt suured.

1. Lükake kruvi (ei kuulu komplekti) läbi iga hoidikkruvi ja seejärel keerake köik kruvid kindlalt tugikruvi aukudesse.

1. Paigaldage 2 seinakinnituskronsteini öigetpidi Soundbari põhjale, kasutades 2 kruvi.

1. Paigaldage Soundbar koos selle külge kinnitatud seinakinnituskronsteinidega, riputades seinakinnituskronsteinid seinal olevatele hoidikkruvidele.

1. Libistage Soundbar alla, nagu on näidatud allpool, et seinakinnituskronsteinid toetuksid kindlalt hoidikkruvidele.

- Sisestage hoidikkruvid seinakinnituskronsteinide laia (alumisse) ossa ja seejärel libistage seinakinnituskronsteinid alla, nii et seinakinnituskronsteinid toetuksid kindlalt hoidikkruvidele.

Ruumhelikõlari seinale paigaldamine (ainult asjakohased mudelid)

Ruumhelikõlarite seinale paigaldamiseks saate osta eraldi seinakinnitused. Samsung Electronics ei müü seinakinnitusi.

Ruumhelikõlarite seinale paigaldamise märkused

• Surround kõlari seinakinnituse kandevõime peab olema vähemalt 8 kg.
  • Ava suurus: 1/4 - 20 UNC sisekeere

• Standardne kruvi: 6,35 mm ø, 1,27 mm keere

• Pikkus : 18 mm pikkus
• Kogus: Vasak 1 TK / parem 1 TK

V

P

• Enne seinakinnituse kronsteini paigaldamist kontrollige kindlasti seina tugevust. Kui tugevus pole piisav, veenduge, et tugevdaksite seina enne seinakinnituskronsteinide ja kölarite paigaldamist seinale.
• Samsung ei vastuta ühegi seadmele tekitatava kahjustuse eest, kui seade on valesti paigaldatud.
• Ärge paigaldage kölareid külili või tagurpidi.

10 SOUNDBARI PAIGALDAMINE TELERI ETTE

Komponent

Kummijalg

Paigaldamiseks kinnitage Soundbari alaossa kummijalad, enne kui paigutate selle telerialuse kohale. Kinnitage kummijalad kindlasti nii, et need ei ulatuks teleri aluse äärtest väljapoole. Vaadake allolevat joonist.

Kummijalg

Asetage Soundbar telerialusele.

Mikrofonid (ainult asjakohased mudelid)

Nagu on joonisel näidatud, joondage Soundbari keskosa teleri keskosaga ja asetage Soundbar ettevaatlikult telerialusele.

Paigutage mikrofonid (ainult asjakohased mudelid) aluse ette, et hääletuvastuse kasutamisel ei tekiks häireid.

• Veenduge, et Soundbar oleks paigutatud tasasele ja tugevale pinnale.
• Kui seadme ja teleri vahel pole piisavalt ruumi, võib see põhjustada hääletuvastuse ja akustikaga seotud probleeme.
• Eespool olev joonis erineb olenevalt vastavast mudelist.
• Seda funktsiooni ei toeta mudel HW-Q7**C, HW-Q7**GC.
• Mikrofonide parima jõudluse tagamiseks hoidke Soundbari teleri paneelist vähemalt 2 cm kaugusel.

11 TARKVARAVÄRSKENDUS

Automaatne värskendus

Kui Soundbar on Internetiga ühendatud, värskendatakse tarkvara automaatselt isegi siis, kui Soundbar on välja lülitatud.

- Automaatse värskendamise funktsiooni kasutamiseks peab Soundbar olema Internetiga ühendatud.

Wi-Fi-ühendus Soundbariga lõpetatakse, kui Soundbari toitejuhe vooluvõrgust eemaldatakse või vool katkeb. Pärast toitekatkestust või toitejuhtme uuesti ühendamist lülitage Soundbar sisse ja seejärel ühendage see uuesti Internetiga.

USB kaudu värskendamine

Samsung võib pakkuda tulevikus Soundbari süsteemile püsivaravärskendusi.

Kui saadaval on värskendus, saate Soundbari värskendada, kui ühendate Soundbari pesaga SERVICE USB-seadme, mis sisaldab püsivaravärskendust.

1. Minge Samsungi veebilehele (www.samsung.com) ja otsige klienditoe menüüst mudeli nime.
2. Lisateavet värskenduse kohta vaadake täiendusjuhendist.
3. Laadige alla täiendusfail (USB-le).
4. Pakkige fail lahti, luues sama nimega kausta.
5. Salvestage loodud kaust USB-seadmesse ja seejärel ühendage USB-seade Soundbariga.

6. Lülitage Soundbar sisse. Seejärel värskendatakse toodet 3 minuti jooksul, kuvades samal ajal teadet „UPDATE”.

7. Värskendamise ajal ärge lülitage seadet välja ega eemaldage USB-seadet.

8. Kui kuvaaknas ei kuvata teadet „UPDATE“, eemaldage Soundbari küljest toitejuhe ja ühendage uuesti.
9. Kui uusim versioon on installitud, siis värskendamist ei toimu.
10. Olenevalt USB-seadme tüübist ei pruugita värskendamist toetada.

Lähtestamine

Soundbari ülaosa - + INIT

Kui Soundbar on sisse lülitatud, vajutage selle korpusel nuppe

- + (Helitugevus) ühel ja samal ajal vähemalt 5 sekundit. Ekraanil kuvatakse „INIT“ ja seejärel Soundbar lähtestatakse.

ETTEVAATUST!

- Köik Soundbari sätted lähtestatakse. Tehke seda toimingut ainult siis, kui lähtestamine on nõutav.

12 TÖRKEOTSING

Enne abi otsimist kontrollige järgmist.

Soundbar ei lülitu sisse.

- Kontrollige, kas Soundbari toitejuhe on korralikult pistikupesaga ühendatud.

Soundbar töötab korrapäratult.

• Eemaldage toitejuhe ja ühendage see uuesti.
  • Taaskäivitage välisseade ja proovige uuesti.
• Kui puudub signaal, lülitub Soundbar kindla aja möödudes automaatselt välja. Lülitage seade sisse. (Vt lk 6.)

Kaugjuhtimispult ei tööta

• Suunake kaugjuhtimispult otse Soundbarile.
• Vahetage patareid.

Soundbari näidik põleb punaselt.

- Mikrofon on välja lülitatud. Lülitage mikrofon sisse. (Vt lk 4.)

Soundbarist ei väljastata heli.

• Soundbari helitugevus on liiga madal või see on vaigistatud. Reguleerige helitugevust.
• Kui ühendatud on välisseade (digiboks, Bluetooth-seade, mobiilseade vms), reguleerige välisseadme helitugevust.
• Teleri heli väljastamiseks valige Soundbar. (Samsungi teler: Avaleht ( → Menüü → Seaded ( → Köik seaded ( ) → Heli → Heliväljund → Select Soundbar)
• Kaabel ei pruugi olla Soundbariga korralikult ühendatud. Eemaldage kaabel ja ühendage uuesti.
• Eemaldage toitejuhe täielikult, ühendage uuesti ja lülitage toide sisse.
• Lähtestage toode ja proovige uuesti. (Vt lk 32.)

Bassikõlarist või tagakõlaritest ei väljastata heli.

• Kontrollige, et LED-näidiku tuled bassikõlari ja ruumhelikõlarite tagumisel küljel põleksid siniselt. Kui näidik vilgub siniselt või põleb punane tuli, looge uuesti ühendus Soundbari, bassikõlari ja ruumhelikõlarite vahel. (Vt lk 13.)
• Probleem võib ilmneda, kui Soundbari ja bassikõlari vahel on takistus. Viige seadmed kohta, kus takistusi pole.
• Ühendust võivad häirida muud lähedal raadiosageduslikke signaale saatvad seadmed. Hoidke kõlar sellistest seadmetest eemal.
  • Eemaldage toitepistik ja ühendage uuesti.

Juhul kui bassikõlaris või ruumhelikõlaris ilmneb heli moonutus, viivitus või müra

• Probleeme võib põhjustada see, kui Soundbari ja bassikõlari vahel on mõni objekt. Asetage kõlarid kohta, kus selliseid esemeid ei ole.
• Heli moonutus või viivitused võivad tekkida siis, kui bassikõlar ja ruumhelikõlar asuvad Soundbarist liiga kaugel. Asetage need Soundbari lähedale.
• Heli moonutus või viivitused võivad tekkida siis, kui Soundbar asub sellise instrumenti või elektriseadme lähedal, mis võib põhjustada raadiohäireid. Asetage Soundbar kaugele esemetest, mis võivad põhjustada raadiohäireid. (Nt juhtmevaba marsruuter)
• Muutke TV võrguühenduse olek „juhtmevaba“ olekuks „juhtmega“.

Bassikõlari helitugevus on liiga madal

• Esitatava sisu originaalhelitugevus võib olla madal. Proovige reguleerida bassikõlari helitaset. (Vt lk 7.)
  • Tooge bassikõlar endale lähemale.

Kui teler ei ole ühendatud HDMI TO TV (eARC/ARC) kaudu

• Kontrollige, kas HDMI-kaabel on ühendatud korralikult pesaga ARC. (Vt lk 15.)
• Ühendamine ei pruugi ühendatud välisseadme (digiboks, mängukonsool vms) töttu võimalik olla. Looge ühendus otse Soundbariga.
• HDMI-CEC ei pruugi olla teleris aktiveeritud. Lülitage CEC teleri menüüs sisse. (Samsungi teler: Avaleht (→ Menüü → Seaded (→ Köik seaded (→ Ühendus → External Device Manager → Anynet+ (HDMI-CEC) ON)
• eARC-ga ühenduse loomiseks peab eARC funktsioon olema teleri menüüs sisse lülitatud. (Samsungi teler: Avaleht (→ Menüü → Seaded (→ Köik seaded (→ Heli → Expert Settings → HDMI-eARC Mode (Auto))

Heli puudub, kui loote teleriga ühenduse režiimis HDMI TO TV (eARC/ARC)

• Teie seade ei saa sisendsignaali esitada. Lülitage teleri heliväljund PCMile või Dolby Digitalile. (Samsungi teleri puhul: Avaleht (☐) → Menüü → Seaded (☐) → Köik seaded (☐) → Heli → Expert Settings → Digital Output Audio Format)

Soundbar ei loo Bluetoothi kaudu ühendust.

• Uue seadme ühendamiseks lülitage režiimi „BT PAIRING“. (Vajutage kaugjuhtimispuldil nuppu ✝ PAIR või hoidke nuppu ⚫ Mikrofon sisse/ välja) / ➞ (Allikas) korpusel vähemalt 5 sekundit vajutatuna.)
• Kui Soundbar on ühendatud muu seadmega, siis eemaldage esmalt see seade, enne kui seadme vahetate.
• Ühendage uuesti pärast seadmest Bluetooth-kõlarite loendi eemaldamist. (Samsungi teler: Avaleht (→ Menüü → Seaded (→ Köik seaded (→ Heli → Heliväljund → Bluetooth Kölarite loend)
• Teleri automaatne ühendamine vöib olla keelatud. Kui Soundbar on olekus „BT READY“, siis hoidke Soundbari kaugjuhtimispuldil nuppu Vasak 5 sekundit all, et valida suvand ON-TV CONNECT. Kui näete suvandit OFF-TV CONNECT, siis hoidke nuppu Vasak uuesti 5 sekundit all, et valikut muuta.
• Eemaldage toitepistik ja ühendage uuesti, seejärel proovige veel kord.
• Lähtestage toode ja proovige uuesti. (Vt lk 32.)

Bluetoothi kaudu ühendamisel helitugevus väheneb.

• Mõned seadmed (nt mikrolaineahjud, juhtmevabad marsruuterid jms) võivad Soundbarile liiga lähedal asudes tekitada raadiohäireid.
• Kui Bluetoothi abil ühendatud seade viiakse Soundbarist liiga kaugele, vöib heli katkeda. Liigutage seade Soundbarile lähemale.
• Heli võib kaduda, kui mõni teie kehaosa on kokkupuutes Bluetooth-transiiveriga või toode on paigaldatud metallesemele. Kontrollige paigalduskeskkonda ja kasutustingimusi.

Soundbar ei loo ühendust Wi-Fi kaudu.

• Kontrollige, kas juhtmevaba ruuter on sisse lülitatud.
• Lülitage ruuter välja ja uuesti sisse, seejärel proovige veel kord.
• Soundbar ei saa ühendust luua, kui juhtmevaba signaal on liiga nõrk. Proovige liigutada ruuterit Soundbarile lähemale või võimalusel kõrvaldada mis tahes takistused, mis jäävad Soundbari ja ruuteri vahele.
• Uue juhtmevaba ruuteri korral peate kõlari võrguseaded uuesti konfigureerima.

Soundbar ei lülitu koos teleriga automaatselt sisse.

- Kui lülitate Soundbari teleri vaatamise ajal välja, siis toite sünkroonimine teleriga keelatakse. Köigepealt lülitage välja teler.

AVA funktsioon (ainult asjakohased mudelid) ei ole saadaval järgmistel juhtudel.

- AVA funktsioon (ainult asjakohased mudelid) ei ole saadaval, kui mikrofon on välja lülitatud.

Pärast teleri ja Soundbari ühendamist lülitasin sisse Soundbari režiimi. Telerist ei väljastatud heli.

• Soundbari ühendamisel mobiilseadmega, kui Soundbar on teleriga ühendatud, väljastab Soundbar heli mobiilseadmest ja samas säilitab ühenduse teleriga. Seega ei edastata teleri heli kuskile.
• Lahutage mobiilseade ja Soundbar väljastab jälle teleriheli.

• AirPlay2 lubamiseks oma Soundbaris peate esmalt registreerima seadme rakenduses Samsung Smart Things, nõustudes rakenduse tingimustega. (Vt lk 28.)
• AirPlay2 ei tööta, kui kustutate Soundbari rakendusest Samsung Smart Things.
• Veenduge, et Soundbar ja Apple'i seade oleksid ühendatud samasse Wi-Fi-võrku.
• Soundbar ühildub AirPlay2-ga, mis on installitud iOS 13.4 või uuemasse versiooni.

SISÄLTÖ

01 Osien tarkastaminen 3

Pidikeruuvi Ruuvi

x2

Keskiviiva
