KS 500 B - Fierăstrău Güde - Manual de utilizare gratuit

Tip produs	Ferăstrău cu lanț cu motor termic
Marcă	Güde
Model	KS 500 B
Cilindree	62 cm³
Putere max.	3,2 kW (4 PS)
Turație de ralanti	3200 min⁻¹
Volum rezervor combustibil	0,67 l
Volum rezervor ulei lanț	0,35 l
Raport amestec ulei/combustibil	1:40
Lungime ghidaj	580 mm
Lungime tăiere	500 mm
Tip lanț	Oregon 72VO 72X
Pas/grosime lanț	3/8" / 0,05" (1,3 mm)
Viteză lanț (max.)	21 m/s
Greutate netă (fără lanț și ghidaj)	6,3 kg
Nivel presiune acustică LpA	104 dB(A)
Nivel putere acustică garantat LWA	117 dB(A)
Valoare emisie vibrații ah	12,5 m/s²
Alimentare	Amestec benzină/ulei 2 timpi (1:40)
Pornire	Șnur de pornire cu șoc și decompresor
Siguranță	Frână lanț, protecție anti-recul, întrerupător ON/OFF
Utilizare	Exterior, tăiere lemn exclusiv
Garanție	Conform buletin de garanție anexat

Întrebări frecvente - KS 500 B Güde

Care este raportul de amestec ulei/combustibil pentru KS 500 B?

Raportul de amestec recomandat este 1:40, adică 1 parte ulei la 40 părți benzină fără plumb.

Cum se pornește ferăstrăul cu lanț la rece?

Activați șocul Bowden (poziția închis), trageți ferm de 3 până la 5 ori cablul de pornire până la prima aprindere audibilă, apoi deschideți șocul pentru a porni.

Cum se reglează tensiunea lanțului?

După aproximativ cinci tăieri, reglați tensiunea lanțului. Verificați periodic tensiunea în timpul utilizării și urmați instrucțiunile din manual pentru o reglare corectă.

De ce nu pornește motorul?

Verificați că întrerupătorul este pe 'ON', rezervorul conține combustibil, bujia este curată (distanță 0,6-0,7 mm) și carburatorul nu este înfundat. Dacă este necesar, curățați bujia sau duceți aparatul la revizie.

Ce echipamente de protecție sunt obligatorii?

Purtați cască, ochelari de protecție, protecție auditivă, mănuși, încălțăminte de siguranță antiderapantă cu vârf din oțel și îmbrăcăminte de protecție anti-tăiere.

Cum se întreține ghidajul și lanțul?

Curățați regulat fanta de ulei a ghidajului, verificați ascuțirea lanțului și tensiunea. Înlocuiți piesele uzate conform planului de întreținere din manual.

Care este puterea maximă a KS 500 B?

Puterea maximă este 3,2 kW (4 PS) la o turație specificată.

Cum se evită reculul ferăstrăului?

Țineți ferm ferăstrăul cu ambele mâini, nu tăiați deasupra înălțimii umerilor, utilizați numai ghidaje și lanțuri recomandate și evitați contactul vârfului ghidajului cu obiecte.

Ce tip de ulei de lanț se utilizează?

Utilizați ulei de lanț biodegradabil sau ulei special pentru ferăstraie cu lanț și umpleți rezervorul de ulei de lanț (capacitate 0,35 l) înainte de fiecare utilizare.

Unde se găsesc piesele de schimb și service-ul post-vânzare?

Piesele de schimb și asistența sunt disponibile pe site-ul www.guede.com, rubrica Service. Aveți la îndemână numărul de serie, numărul de comandă și anul fabricației.

MANUAL DE UTILIZARE KS 500 B Güde

RO Traducerea modului original de utilizare

BA Prijevod originalnih uptstava za upotrebu.

ROMÂNIA Va rugăm să citiți cu atenție modul de utilizare înaintea punerii utilajului în funcțiune.

SRPSKI Pre puštanja u rad pažljivo pročitajte uputstvo za upotrebu.

INBETRIEBNAHME | STARTING-uP THE MACHINE | MISE EN SERVICE | MESSA IN FuNzIONE | INbEDRljFSTELLING | uVEDENÍ DO PROVOzu |uVEDENIE DO PREVáDzKY ŸzEMbE HELYEzés | uVEDbA V POGON | PuštANjE u RAD |ПУСКАНЕ В ДЕЙСТВИЕ |PuNEREA iN FunCTluNE | PuštANjE u RAD ____ 2

Deutsch	TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG | ANFORDERUNGENAN DEN BEDIENER | VERHALTEN IM NOTFALL | SICHERHEITSHINWEISE | WARTUNG |GEWÄHRLEISTUNG | SERVICE | EG-KONFORMITÄTSERKLÄRUNG |INSPEKTIONS- UND WARTUNGSPLAN | STÖRUNGSSUCHE ____	21
English	TECHNICAL DATA | SPECIFIED CONDITIONS OF uSE | REQUIREMENTS FOR OPERATING STAFF |EMERGENCY PROCEDuRE | EMERGENCY PROCEDuRE | SAFETY INSTRuCTIONS | MAINTENANCE |GuARANTEE | SERVICE | EC-DECLARATION OF CONFORMITY | INSPECTION ANDMAINTENANCE PLAN | DEFECTS SEARCHING ____	27
Français	CARACTÉRISTIquES TECHNIquES | uTILISATION CONFORME à LA DESTINATION | OPÉRATEuR |CONDuITE EN CAS D’uRGENCE | CONDuITE EN CAS D’uRGENCE | CONSIGNES DE SéCuRITé |ENTRETIEN | GARANTIE | SERVICE | DéCLARATION DE CONFORMITÉ CE |PLAN DES RÉVISIONS ET DE L’ENTRETIEN | RECHERCHE DES PANNES ____	33
Italiano	DATI TECNICI | uSO IN CONFORMITÀ ALLA DESTINAZIONE | REquisITI ALL’OPERATORE |COMPORTAMENTO IN CASO D’EMERGENzA | COMPORTAMENTO IN CASO D’EMERGENzA |ISTRuzIONI DI SICuREzzA | MANuTENzlONE | GARANzIA | SERVIZIO |DICHIARAZIONE DI CONFORMITÀ CE | PROGRAMMA DELLE ISPEZIONI E DELLAMANuTENzlONE | RICERCA DEI GuASTI ____	39
Nederlands	TECHNISCHE GEGEVENS | VOORGESCHREVEN GEbRuIK VAN HET SYSTEEM | EISEN AAN DEbEDIENENDE PERSOON | HANDELSwljze IN NOODGEVAL | HANDELSwljze IN NOODGEVAL |VEILIGHEIDSADVIEzEN | ONDERHouD | GARANTIE | SERVICE | EG-CONFORMITEITVERKLARING |INSPECTIE- EN ONDERHOUdSSCHEMA | OPLOSSING VAN STORINGEN ____	45
Cesky	TECHNICKÉ úDAJE | POužITi V SOuLADu S uRČENiM | POžADAVKY NA ObSLuHu |CHOVÁNi V PRÍPADÉ NOuzE | CHOVÁNi V PRÍPADÉ NOuzE | bEzPEČNOSTNÍ POKYNY |úDRžbA | záRuKA | SERVIS | PROHLášENí O SHODĚ Eu | PLÁN PROHLÍDEK A úDRžbY |VYHLEDáVání PORuCH ____	51
Slovensky	TECHNICKÉ úDAJE | POužITIE PODĽA PREDPISOV | POžIADAVKY NA ObSLuHu |SPRÁVANIE V PRÍPADE | NúDzE | SPRÁVANIE V PRÍPADE NúDzE | bEzPEČNOTNé POKYNY |úDRzbA | záRuKA | SERVIS | VYHLáSENIE O zHODE Eú | PLÁN PREHLIADOK A úDRžbY |VYHLÁDÁVANIE PORúCH ____	57
Magyar	MŰSzAKI ADATOK | RENDELTETėS SzERINTI HASzNáLAT | KöVETELMeNYEK A GéP KEzELŐjéRE |VISELKEDėS KénYSzERHELYzETbEN | VISELKEDėS KénYSzERHELYzETbEN | blzTONSágIuTASítások | KARBANTARTÁS | jótáLLás | SzERVíz | AzONOSSáGI NYILATKOzAT Eu |GéPSzEMLE éS KARBANTARTáSI TERVV | ÚzEMzAVAROK KIKERESése ____	63
Slovenija	TEHNIČNI PODATKI | uPORAbA V SKLADu z NAMENOM | zAHTEVE, KI jIH MORASPOLNJEVATI uPORAbNIK | uKREPI V zASILNIH PRIMERIH | uKREPI V zASILNIH PRIMERIH |VARNOSTNI NAPOTKI | VzDRžEVANJe | GARANCIjA | SERVIS | Izjava O uSTREzNOSTI Eu |PLAN NADzlIRANjA IN VzDRžEVANjA | MOREBÍTNE OKVARE ____	69
Hrvatski	TEHNIČKI PODACI | NAMJENSKA uPORAbA | zAHTJEVI NA OSObLje | POSTuPANjE uSLuČAju NužDE | POSTuPANjE u SLuČAju NužDE | SIGuRNOSNE uPuTE | ODRžAVANJe |jAMSTVO | SERVIS | Izjava O SuKLADNOSTI Eu | PLAN TEHNIČKÍH PREGLEDA I ODRžAVANjA |uTVRĐIVANJe KVAROVA ____	75
Български	ТЕХНИЧЕСКИ ДАННИ | ИЗПОЛЗВАНЕ В СЪОТВЕТСТВИЕ С ПРЕДНАЗНАЧЕНИЕТО | ИЗИСКВА НАОПЕРАТОРА | ПРИ СПЕШНИ СЛУЧАИ | ИНСТРУКЦИИ ПО БЕЗОПАСНОСТ | ИНСТРУКЦИИ ПОБЕЗОПАСНОСТ | ПОДДРЬЖКА | | СЕРВИЗ | СЕ - ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ |ИНСПЕКЦИЯ И ПЛАН ЗА ПОДДРЬЖКА | ТЪРСЕНЕ НА ПОВРЕДИ ____	81
România	DATE TEHNICE | uTILizARE CONFORM DESTINAȚIEI | ExIGENTE LA ADRESA | OPERATORuLuI |COMPORTAMENT īN CAzuRI ExTREME | COMPORTAMENT īN CAzuRI ExTREME |NSTRuCTluNI DE SECuRITATE | iNTRETINERE | GARANTIE | DECLARAȚIE DE CONFORMITATE uE |PLAN DE VERIFICĂRI ȘI įNTRETINERE | DEPISTAREA DEFECTluNILOR ____	87
Srpski	TEHNIČKI PODACI 7 | NAMENSKA uPOTREbA | zAHTEVI zA OSObLje |POSTuPANjE u SLuČAju NužDE | SIGuRNOSNA uPuTSTVA | ODRžAVANJe | GARANCIjA | SERVIS |Izjava O uSKLADENOSTI SA PROPISIMA Eu | PLAN TEHNIČKÍH PREGLEDA I ODRžAVANjA |uTVRĐIVANJe KVAROVA ____	93

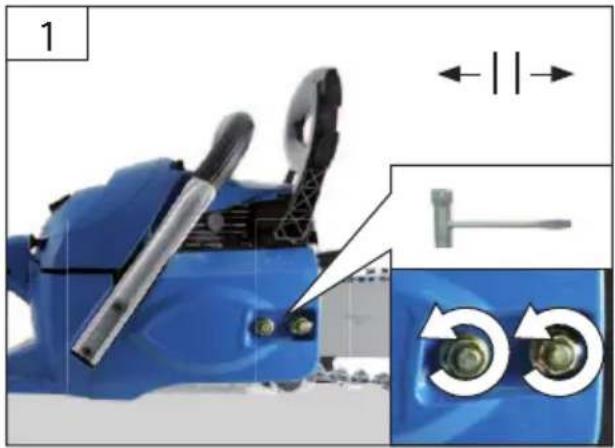

RO După circa cinci tăieri, reglați din nou întinderea lanțului nou. În timpul operării controlați la intervale regulate întinderea lanțului.

BA Posle pet ciklusa rezanja ponovo podesite zategnutost novog lanca. Tokom rada redovno proveravajte zategnutost lanca.

	DE KETTEnSpannUnG	HU	LáNC FESzÜLTSéGéT
	GB CHAIN TENSION SI VERIGA NAPETOSTI
	fr TENSION DE LA CHAïNE Hr LANAC NAPETOSTI
	IT TENSIONE DELLA CATENA BG ОБТЯГАНЕТО НА ВЕРИГАТА
	nl KETTINGSPANNING ro LANTuLuI DE TENSluNE
	CZ NAPNuTi ŘETŽzu	Ba	zATEGNuTOST LANCA
	SK NAPNuTIE RETAzE

RO Tragetii puternic de circa 3-5 ori de cablul de pornire până la prima aprindere perceptibilă.

RO Startul motorului încălzit. Pornirea după un start la rece.

RO Dacă motorul nu va demara după 2-3 trageri, repetați startul complet de la început (startul la rece).

RO Lanțul, după întindere, se mai oprește!

BA Lanac se posle zatezanja ipak kreće i nakon zaustavljanja rada testere!

DE	KETTEnSCHmIErUnG EInSTEIIEn	HU	A LăNCKENėS bEăLLiTăSA
GB	CHAIN LubRICATION ADjuSTMENT	SI	NASTAVITEV MAzANjA VERIGE
fr	RéGLAGE Du GRAISSAGE DE LA CHAÎNE	Hr	PODEŠAVANjE PODMAzIVANjA LANCA
IT	REGOLAZIONE DELLA LubRIFICAZIONE DELLA CATENA	BG	РЕГУЛИРАНЕ НА СМАЗВАНЕТО НА ВЕРИГАТА
nl	KETTINGSMERING INSTELLEN	ro	REGLAREA LubRIFIERII LANȚuLuI
CZ	NASTAVENÍ MAzáNÍ ŘETĚzu	Ba	PODEŠAVANjE PODMAzIVANjA LANCA
SK	NASTAVENIE MAzANIA RETĂze

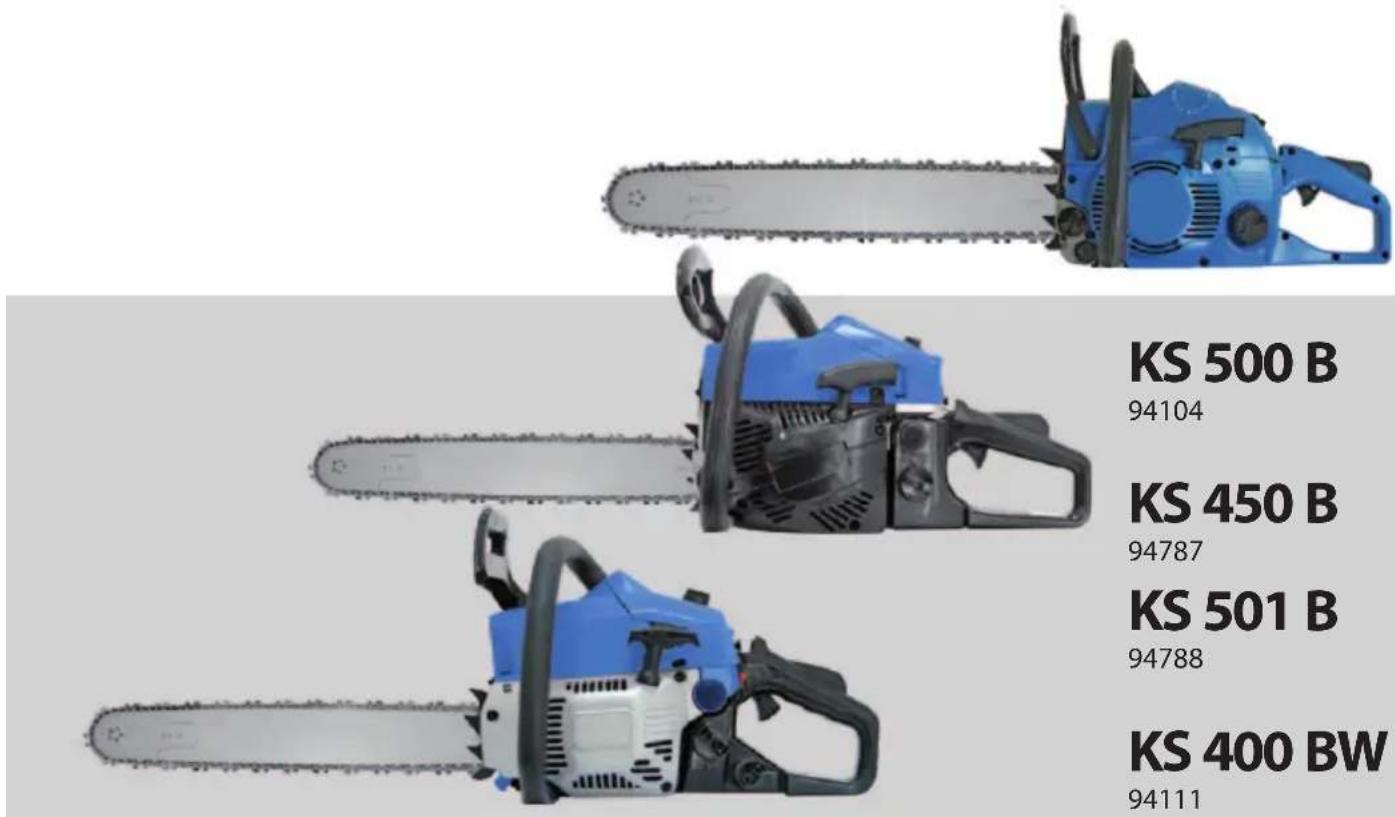

Motoferăstrău cu lanț KS 500 B KS 400 BW KS 450 B KS 501 B

Comandă nr. 94104 94111 94787 94788

Volum....62 cm ^3 .... 37,2 cm ^3 .... 45 cm ^3 .... 50 cm ^3

Putere max., Motor în 2 timpi .....3,2kW (4 PS) .....1,2 kW (1,6 PS).....1,8 kW (2,4 PS).....2,2 kW (3 PS)

Turația la mersul în gol ....3200 min ^-1 .... 3000 min ^-1 .... 3200 min ^-1 ....3200 min ^-1

Volumul rezervorului de combustibil .....0,67 I.....0,31 I.....0,55 I.....0,55 I

Raport de amestec ulei pentru

motorul în 2 timpi: combustibil ....1:40 ....1:40....1:40....1:40

Volumul rezervorului de ulei pentru lant....0,35 I....0,21 I....0,26 I....0,26 I

Viteză Ianț (Putere max.) ......21 m/s

bara ferăstrăului

Tip ....Qirui SHV20-50ER .Carlton 16A041N1MHC.... Oregon 180SDEA095 .. Oregon 200PXBW095

Lungime bară....580 mm....455 mm....490 mm....580 mm

Greutatea (netto) fără lanț și bară 6,3 kg 4,6 kg 5,8 kg 5,8 kg

Informație privind zgomotul/vibrațiile

Nivelul presiunii acustice L_pA^1) 104 dB (A) 104 dB (A) 102 dB (A) 102 dB (A)

Nivelul garantat

al puterii sunetului L _WA^1) ....117 dB (A)....114 dB (A)....110 dB (A)....110 dB (A)

Nivel măsurat

al puterii sunetului L_WA 115,1 dB (A) 110,7 dB (A) 107,7 dB (A) 108,8 dB (A)

Purtați căști de protecție a auzului

Valoarea emisiilor de zgomot a_h^2) 12,5 m/s ^2 11,6 m/s ^2 12,5 m/s ^2 12,5 m/s ^2

1) la locul de muncă, Măsurat conform ISO 22868, Nesiguranță K=3 dB (A),

2) Măsurat conform ISO 22867, Nesiguranță K=1,5 m/s ^2

Avertisment: Nivelul real de oscilații se va putea modifica în funcție de tipul și modul de întrebuintare a sculei electrice față de valorile prezentate în aceste instructiuni.

Nivelul de vibrații poate fi folosit pentru o comparație reciprocă a aparatelor electrice

El se pretează și pentru o evaluare preliminară a solicitării la vibrații.

Pentru o evaluare exactă a solicitării la vibrații în cursul unui anumit program de lucru, ar trebui avute în vedere și perioadele de timp în care utilajul este deconectat sau este în funcțiune dar în realitate nu este solicitat.

Aceasta poate reduce în mod însemnat volumul de solicitare cu vibrații pe întreaga perioadă a programului de muncă.

Stabiliti măsuri suplimentare de securitate pentru protecția personalului de deservire împotriva efectelor vibrațiilor, ca de ex. întreținerea sculelor și aparatelor electrice, întreținerea temperaturii mâinilor, organizarea proceselor de muncă.

Utilizați pompa abia după ce ați citit cu atenție și ați înțeles modul de operare Respectați

toate instructiunile de securitate cuprinse în manual.

Comportați-vă cu responsabilitate față de terțe persoane.

Dacă aveți dubii referitor la conectarea și operarea utilajului, apelați la servisul pentru clienti.

Volumul livrării

1 Frână lanț / protecția anterioară a mâinilor
2 mâner
3 Starter cu bovden
4 saturator
5 comutator de siguranță
6 manetă pentru gaz
7 Comutator ON/OFF
8 pâlnie pentru umplere combustibil
9 pâlnie pentru umplere ulei pentru lant
10 Lanț de ferăstrău
11 bara ferăstrăului

Utilizare conform destinației

Motoferăstrăul cu lanț se poate utiliza numai pentru tăierea lemnului. Având în vedere datele tehnice și instrucțiunile de securitate

Această instalatie se poate utiliza numai în scopul prezentat. Nerespectând prevederile din prescripțiile și instrucțiunile general valabile cuprinse în prezentul manual, producătorul nu poate fi răspunzător de daunele survenite.

Folosiți utilajul numai în mediu extern, iodată în spații închise sau prost aerisite.

Exigente la adresa operatorului

Operatorul trebuie ca, înainte de a folosi utilajul, să citească cu atenție modul de operare.

Calificare: Deoarece folosirea utilajului într-un mod neadecvat presupune riscuri deosebite, în operarea utilajului pot fi inițiate numai persoane instruite.

Personalul de deservire trebuie să fie instruit în mod adecvat privitor la reglare, operare și folosirea utilajului.

Vârsta minimă: Utilajul poate fi operat numai de persoane care au împlinit vârsta de 18 ani. Exceptie o fac minorii în cadrul pregătirii lor profesionale pentru a obține deprinderi, aceasta doar sub supravegherea instructorului.

Instructaj: Utilizarea aparatului necesită numai o instruire adecvată din partea unui specialist, respectiv de modul de operare. Un instructaj special nu este necesar.

Riscurilor reziduale

Pericol de accidentare!

Contactul cu lanțul ferăstrăului poate avea ca urmare accidente mortale, prin tăiere.

Nu atingeți niciodată cu mâna lanțul ferăstrăului în mișcare.

Pericol de recul!

Reculul poate duce la accidente mortale, prin tăiere.

Pericol de arsuri!

Lanțul și bara de ghidare se încălzesc în timpul funcționării.

Pericol de intoxicare!

Vapori toxici de eşapament și a vaporilor de ulei poate provoca intoxicații.

Comportament în cazuri extreme

Acordați rănitului primul ajutor și chemați într-un timp cât mai scurt ajutorul calificat al medicului. Păziți rănitul de alte accidente, și calmați-l. În cazul unui eventual accident, la locul de muncă trebuie să se găsească întotdeauna la îndemână o trusă medicală de prim-ajutor, conform normei DIN 13164. Materialul pe care îl veți consuma din trusa medicală trebuie completat imediat. Dacă sunteți în căutarea de ajutor, vă rugăm să furnizați următoarele informații:

1. Locul accidentului
2. Tipul accidentului
3. Numărul răniților
4. Tipul rănirii

Simboluri

Atentie!

Citiți modul de utilizare.

Purtați cască de protecție! Purtați protecția ochilor! Purtați căști de protecție a auzului

Purtați mănuși d protectie!

Purtați încălțăminte de securitate cu protecție împotriva tăierii, cu talpă aspră și vârf de oțel!

Purtați haine de protecție și inserție de protecție împotriva tăieriil!

Atentie - pericol de recul!

La distanță de persoane! Aveți grijă ca nimeni să nu se găsească în zona periculoasă

Pericol de incendiu: Este interzis fumatul și focul deschis.

Înaintea oricărei lucrări pe utilaj, deconectați motorul.

Aparate defecte și /sau lichidate trebuie să fie predate la punctele de colectare corespunzătoare.

Ocrotiți de umezeală

Directia de amplasare a ambalajului - în sus

Instrucțiuni de securitate pentru ferăstraie cu lanț

• Tineți toate părțile corpului la o distanță sigură de ferăstrăul în funcțiune. Înainte de a porni ferăstrăul, convingeți-vă că lanțul ferăstrăului nu se atinge de nimic. Lucrând cu ferăstrăul cu lanț, este suficient o clipă de neatenție ca ferăstrăul cu lanț să prindă îmbrăcămintea sau părți ale corpului.
• Tineți întotdeauna cu mâna dreaptă ferăstrăul cu lanț de mânerul din spate iar cu mâna stângă tineți mânerul din față. Ținerea ferăstrăului cu lanț în poziție inversă majorează riscul de accident și este interzis de a se utiliza într-un astfel de mod.
• Purtați ochelari de protecție și cască pentru urechi. Se mai recomandă să purtați accesorii care să vă ocrotească capul, mâinile și picioarele. O îmbrăcăminte de protecție adecvată reduce riscul de accidentare cu așchiile care se desprind din material și cu un eventual contact cu ferăstrăul cu lant.
• Nu lucrați cu ferăstrăul cu lanț pe copac. Lucrând pe copac, apare riscul de accidentare.
• Aveți grijă să aveți întotdeauna o poziție sigură și să utilizați ferăstrăul cu lanț numai atunci când vă aflați pe o bază solidă, sigură și plană. O suprafață alunecoasă sau o bază nesigură – de ex. o scară – poate duce la pierderea echilibrului sau a controlului asupra ferăstrăului cu lanț.

• Atunci când tăiați o creangă care este încordată, trebuie să țineți cont de revenirea ei înapoi.
  Această tensiune care se eliberează din fibrele lem-nului poate afecta operatorul și/sau poate provoca pierderea controlului asupra ferăstrăului cu lanț.

• Fiți deosebit de atenți atunci când tăiați tufișurile și arborii tineri. Materialul subțire se poate agăța în ferăstrău și poate să vă lovească sau poate să vă facă să vă pierdeți echilibrul.

• Purtati ferăstrăul deconectat ținându-l de mânerul din față și, cu lanțul ferăstrăului în direcția opusă corpului dumneavoastră. Atunci când transportați sau depozitați ferăstrăul cu lanț, aplicați pe el capacul de protectie. O manipulare atentă cu acest ferăstrău reduce probabilitatea contactului întâmplător cu lanțul ferăstrăului în funcțiune.
• Respectați instrucțiunile pentru lubrifiere, întinderea lanțului și înlocuirea accesoriiilor. Un lant întins sau lubrifiant neprofesional poate plesni sau poate majora riscul reculului.
• Întrețineți mânerele în stare uscată, curate și fără urme de ulei sau grăsime. Mânerele murdare de ulei și grăsimi sunt alunecoase și provoacă pierderea controlului.
• Tăiați numai lemn. Nu utilizați ferăstrăul cu lanț la lucrări pentru care nu este destinat – exemplu: nu utilizați ferăstrăul cu lanț la tăierea materialelor plastice, a zidului sau a materialelor de construcție care nu sunt din lemn. Utilizarea ferăstrăului cu lanț la munci care sunt contrarii destinației sale pot duce la situații periculoase.

Cauzele și prevenirea reculului:

Reculul poate lua naștere atunci când vârful șinei de ghidaj se atinge de obiect sau când lemnul se înconvoaie iar lanțul ferăstrăului se împănează în tăietură.

Contactul cu vârful șinei de ghidaj poate duce în multe cazuri la faptul că operatorul, pe neașteptate, dă înapoi, în urma acestei mișcări șina de ghidaj sare în sus, în direcția operatorului. Împănarea lanțului ferăstrăului în partea de sus a șinei de ghidaj poate să o proiecteze repede înapoi în direcția operatorului.

Fiecare reactie de acest fel poate duce la pier-derea controlului asupra ferăstrăului, putând să vă accidentați grav. Nu contați în exclusivitate numai pe instalațiile de securitate montate pe ferăstrău. În calitate de utilizator al ferăstrăului cu lanț ar trebui să luați diferite măsuri pentru a putea lucra fără accidente.

Reculul este rezultatul folosirii neindicate sau eronate a sculelor electrice. Acesta poate fi evitat cu ajutorul unor metode adecvate de preventive, descrise mai jos:

- Tineți cu fermitate ferăstrăul, cu ambele mâini, degetul mare și celelalte degete cuprinzând de jur împrejur mânerele ferăstrăului. Tineți corpul și mâinile într-o astfel de poziție care să vă permită să faceți față reculului. Luând măsuri de prevenție adecvate, operatorul poate să stăpânească cu ușurință reculul. Nu lăsați niciodată ferăstrăul din mână.

• Evitați o poziție abnormală a corpului și nu tăiați la o înălțime care depășește nivelul umerilor. Astfel se va evita contactul întâmplător cu vârful șinei de ghidaj și veți avea un control mai bun asupra ferăstrăului cu lanț în situații neașteptate.
• Utilizați întotdeauna șine și lanțuri de schimb prescrise de producător. O șină sau un lanț de ferăstrău necorespunzătoare pot duce la ruperea lanțului și/sau la recul.
• Respectați instrucțiunile producătorului referitoare la ascuțirea și întreținerea lanțului ferăstrăului. Limitatoare de profunzime prea mici majorează riscul de recul.

Respectați prescripțiile naționale și prescripțiile aferente utilizării ferăstraielor cu lanț.

Fiți atenți ca în timpul transportului să nu intervină iederi de combustibil sau ulei.

Praful care apare când se lucrează cu această sculă poate fi dăunător sănătății și prin urmare nu trebuie să atinga corpul. Purtați o mască de protecție corespunzătoare împotriva prafului.

Întreținere

Înaintea oricărei lucrări pe utilaj, deconectați motorul și așteptați ca utilajul să se răcească.

Înaintea oricărei utilizări a pompei, efectuați proba vizuală și convingeți-vă că pompa, mai ales cablul de rețea și ștecherul, nu sunt deteriorate.

Pompa nu poate fi utilizată în cazul în care este defectă pompa sau instalațiile de protecție de pe ea.

În cazul în care aparatul este defect, reparația poate fi executată în exclusivitate de servisul pentru clienti. Utilizați numai accesorii și piese de schimb originale.

Numai un utilaj întreținut și îngrijit cu regularitate poate fi de un ajutor real. Întreținerea și grija insuficientă de utilaj poate duce la accidente neprevăzute.

Garantie

Revendicările de garanție conform certificatului de garanție anexat.

Garantia se referă în exclusivitate la defectiunile provocate de defectele de material sau de producție. La reclamația în perioada de garanție trebuie prezentat documentul de achiziție original, cu data vânzării.

Garanția nu ia în considerare utilizarea neprofesională, ca de ex. suprasolicitarea utilajului, utilizarea forțată, defectarea prin intervenție străină sau cu obiecte străine. Nerespectarea modului de utilizare și de montaj ca și uzura normală de asemeni nu intră în garanție.

Serviciu

Aveți întrebări de ordin tehnic? Reclamații? Aveți nevoie de piese de schimb sau de manualul de operare? Pe site-ul nostru www.guede.com, la secția de Servis vă vom ajuta în mod rapid și nebirocratic. Vă rugăm să ne ajutați să vă ajutăm. Pentru ca utilajul dvs. să poată fi identificat în caz de reclamație, avem nevoie de numărul seriei, numărul comenzii și de anul de producție. Toate aceste date le veți găsi pe plăcuța de tip. Pentru ca toate aceste date să fie mereu la îndemână, vă rugăm să le notați mai jos.

Nr. serie:

Nr. comandă:

An de producție:

Declaratie de conformitate UE

GÜDE GmbH & Co. KG

Prin prezenta noi declarăm, că conceptția și constructția utilajelor prezentate, în execuția în care sunt puse în circulație, sunt conforme cu exigențele de bază aferente directivelor UE privind securitatea și igiena. În cazul modificărilor pe utilaj care nu au fost cosultate cu noi, prezenta declarație își pierde valabilitatea.

Motoferăstrău cu lanț KS 500 B

KS 400 BW

KS 450 B

KS 501 B

Declaratie de conformitate UE

Modul de evaluare a conformității:

2000/14/EG - Annex V

Nivel măsurat al puterii sunetului

KS 500 B 115,1 dB (A)

KS 400 BW 110,7 dB (A)

KS 450 B 107,7 dB (A)

KS 501 B 108,8 dB (A)

Nivelul garantat al puterii sunetului

KS 500 B 117 dB(A)

KS 400 BW 114 dB(A)

KS 450 B 110 dB(A)

KS 501 B 110 dB(A)

Directive referitoare la gazele de ardere de gradul I 2004/26/EC

KS 500 B e11*97/68SA*2004/26*0682*00

KS 400 BW e11*97/68SA*2004/26*1182*00

KS 450 B e11*97/68SA*2004/26*1204*00

KS 501 B e11*97/68SA*2004/26*1322*00

Wolpertshausen, 2011-07-08 Helmut Arnold Administrator

Documentație tehnică J

oachim Bürkle

KS 400 BW 11SHW0915-01

KS 450 B 11SHW1110-01

KS 501 B 11SHW1112-01

Plan de verificări și întreținere

În general Ferăstrăul întreg	Corp de plasticLanț de ferăstrăuŞina ferăstrăuluiRoată lanțFrână lanțcuplă	Curățați cu regularitate partea externăVerificați cu regularitate la un atelier autorizat.Controlați fisurile și crăpăturile.Dați cu regularitate la ascuțit.Curățați cu regularitate.Curățați cu regularitate.Control regulat a funcțiunii.Control regulat a funcțiunii. (Lanțul nu se poate mișca în mersul în gol!).
Înaintea fiecărei puneri în funcțiune	Lanț de ferăstrăuŞina ferăstrăuluiLubrifiere lanțFrână lanțFrână de oprireComutator ON/OFFÎnchizătorul rezervorului de ulei	Controlați gradul de deteriorare și ascuțireControlați întinderea lanțului.Verificarea funcțiunii.Verificarea funcțiunii.Verificarea funcțiunii.Verificarea funcțiunii.Controlați etanseitatea.În caz de defectare, apelați pentru reparație la un atelier autorizat.
După fiecare scoatere din funcțiune	Şina ferăstrăuluiBrățară șină	Curățați orificiul pentru turnarea uleiului.Curățați în deosebi canelura de ungere.
Depozitare Rezervor pentru uleiul de lanț.Lanț de ferăstrău / Şina ferăstrăuluiFerăstrăul întreg	Evacuați.Demontați, curățați, ungeți ușor cu ulei. Curățați ghidajul conducător al șinei ferăstrăului.Depozitați ferăstrăul curățat și îngrijit la loc sigur, într-o încăpere uscată inaccesibilă copiilor.După o perioadă mai lungă de depozitare, dați ferăstrăul electric la verificat într-un atelier autorizat (resturile de ulei pot rezinifica și înfunda supapa pompei de ulei)

Depistarea defectiunilor

Defecțiune Cauză
Motorul nu pornește 1. Treceți comutatorul de operare în poziția „OFF“2. Rezervor gol3. Motor „înecat“4. Bujie de aprindere murdară (resturi de cărbune pe electrozi), distanța electrozilor prea mare5. Carburator murdar, jicloarele carburatorului murdare6. Corpul bujiei defect, cablul de aprin-dere defect7. Lipsește scânteia de aprindere	1. Treceți comutatorul de operare în poziția „ON“2. Faceți plinul rezervorului3. Reduceți ambreiajul, porniți de câteva ori, la nevoie demontați bujia, curățați-o și uscați-o4. Curățați bujia, controlați valoarea termică a bujiei, eventual înlocuiti bujia, reglați la 0,6-0,7mm5. Dați la curățat, suflat carburatorul la un atelier autorizat6. Dați la înlocuit la un atelier autorizat.7. Controlați butonul de scurt circuit, cablul și modulul de aprindere, eventual dați la înlocuit într-un atelier autorizat, cereți reglarea dimensiunii fantei (0,3-0,4mm).
Motorul, la mersul în gol, turează prea mult	1. Motor rece 1. Încălziți încet, eventual închideți puțin saturatorul.
Motorul nu exercită performanță maximă	1. Bujie de aprindere murdară (resturi de cărbune pe electrozi), distanța electrozilor prea mare2. Carburator murdar, jicloarele carburatorului murdare3. Filtru de aer îmbăcsit4. Eşapament, canalul de emisie a cilindrului5. Inelul de etanșare nu etanșează suficienț în carter6. Cilindri, pistoni, segmenți de piston uzați7. Amestec prost de combustibil (prea mult ulei)8. Aprindere defectuoasă	1. Curățați bujia, controlați valoarea termică a bujiei, eventual înlocuiti bujia, reglați la 0,6-0,7mm2. Dați carburatorul la curățat, suflat într-un atelier autorizat3. Curățați4. Dați la demontat și curățateşapamentul într-un atelier autorizat, dați la înlăturat resturile de cărbune.5. Dați la înlocuit la un atelier autorizat.6. Dați la înlocuit cilindrii, pistonii și segmenții de piston într-un atelier autorizat, dați la șlefuit cilindrii, cu strângere, și montați un piston supra-dimensionat.7. Umpleți rezervorul cu combustibil conform manualului.8. Dimensiunea fantei a modulului de aprindere (0,3-0,4mm) trebuie reglată la un atelier autorizat.
Motorul nu se poate deconecta	1. Bujia de culoare gri deschis cu urme de ars (perlă topită)2.Resturi de cărbune în spațiul de ardere	1. Montați bujia cu o valoare termică superioară2. Dați la curățat la un atelier autorizat capacul cilindrului, fundul cursei pisto-nului și canelurile cilindrului.

Tehnički podaci

Motorna lančana testera KS 500 B KS 400 BW KS 450 B KS 501 B

Br. za narudžbu....94104....94111....94787....94788

Obim 62 cm ^3 37,2 cm ^3 45 cm ^3 50 cm ^3

Najveća snaga, 2-taktni motor .....3,2kW (4 PS) .....1,2 kW (1,6 PS).....1,8 kW (2,4 PS).....2,2 kW (3 PS)

Broj okretaja motora u praznom hodu 3200 min ^-1 ...... 3000 min ^-1 ...... 3200 min ^-1 ...... 3200 min ^-1

Sadržaj rezervoara za gorivo....0,67 l....0,31 l....0,55 l....0,55 l

Omer mešanja ulja za 2-taktne motore: gorivo....1:40....1:40....1:40....1:40

Sadržaj rezervoara ulja za podmazivanje lanca 0,35 | 0,21 | 0,26 | 0,26 |

Brzina lanca (Najveća snaga) ....21 m/s

vodica testere

Tip ....Qirui SHV20-50ER .Carlton 16A041N1MHC....Oregon 180SDEA095 .. Oregon 200PXBW095

Dužina vodice....580 mm....455 mm....490 mm....580 mm

Dužina rezanja....500 mm....390 mm....430 mm....500 mm

lanac testere

Tip ...... Oregon 72 VO 72X ....Carlton N1C-BL-57E ...... Oregon 91 P061X......Oregon 20BP 078 X

Razmak / debljina karike

lanca....3/8"/0,05"(1,3mm)....3/8"/0,05"(1,3mm)....3/8"/0,05"(1,3mm)....0,325"/0,05"(1,3mm)

Lančanik: Zupci x razmak zubaca ....7 T x 3/8" ....6T x 3/8" ....7 T x 3/8" ....7T x 0,325"

Masa (neto) bezlanca i vodice....6,3 kg....4,6 kg....5,8 kg....5,8 kg
