MANUAL DE UTILIZARE BA309C BEKO

apportate senza preavviso. Leggere la targhetta sul condizionatore d'aria. 3. Il valore nominale è testato sotto 35/24 (ingresso) 35/24 (uscita).Prodotto da Arcelik A.S. Karaagac Cd. No:2-6 34445 Sutluce, Beyoglu, Istanbul, TurchiaVă rugăm să consultaţi în prealabil acest manual de utilizare! Stimate client, Vă mulţumim că aţi ales un produs Beko. Sperăm că veţi obţine cele mai bune rezultate cu acest produs, care a fost fabricat cu o înaltă calitate şi folosind tehnologia cea mai modernă. De aceea, înainte de a folosi produsul, vă rugăm să consultaţi în întregime manualul de utilizare şi toate celelalte documente aferente acestuia ce servesc drept referinţă pentru întrebuinţări ulterioare. Dacă încredinţaţi produsul unei alte persoane, oferiţi, de asemenea, şi manualul de utilizare. Respectaţi toate atenţionările şi informaţiile din manualul de utilizare. Semnicaţia simbolurilor În diferitele capitole ale acestui manual, veţi întâlni următoarele simboluri: Acest produs a fost fabricat în condiţii moderne cu respectarea normelor de protecţie a mediuluiProdusul este în conformitate cu Regulamentul privind DEEE.Nu conţine PCB.

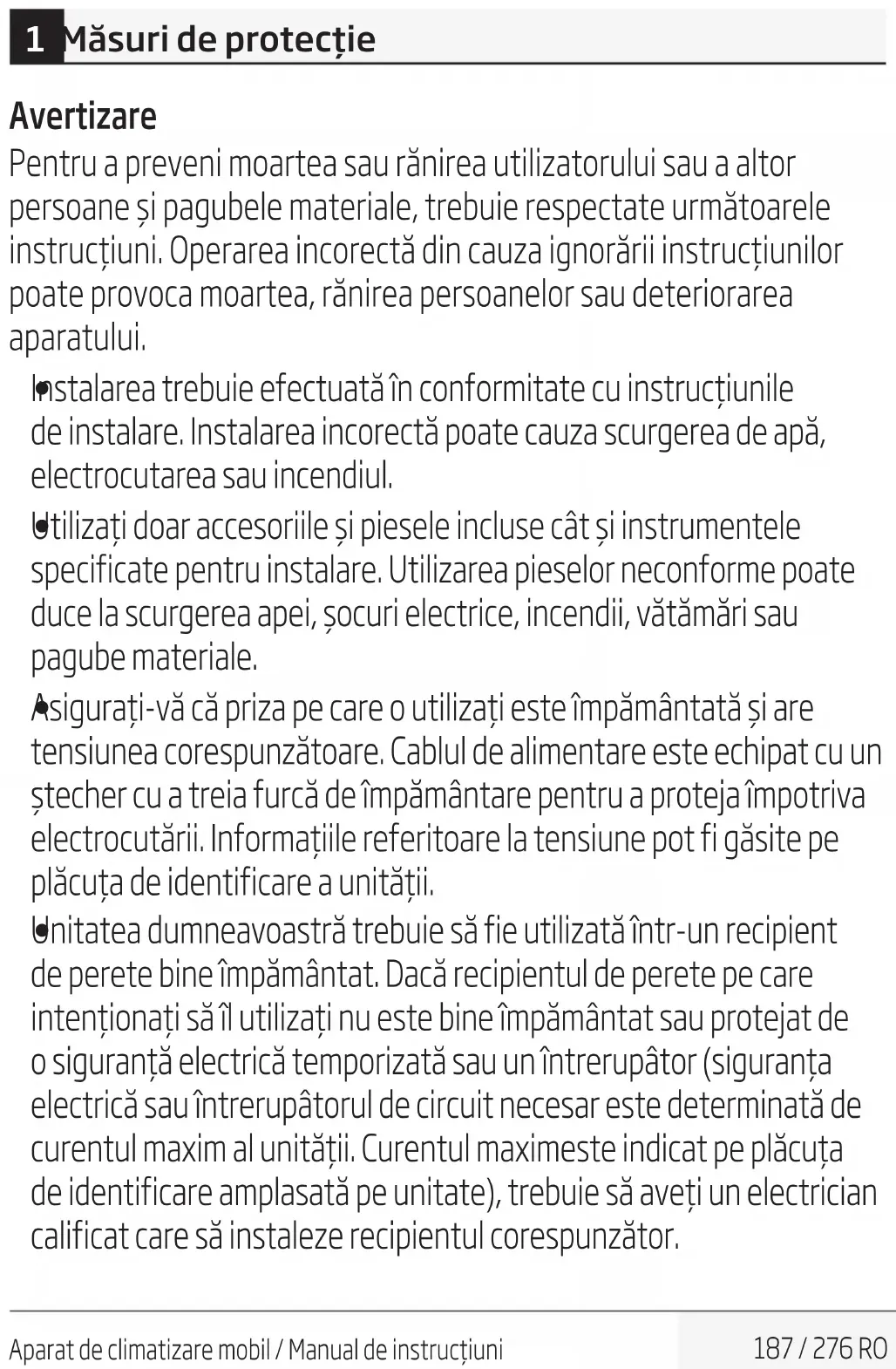

Informaţii importante sau sfaturi utile cu privire la utilizare.

Avertizare asupra situaţiilor care pot pune în pericol viaţa şi bunurile materiale. Avertisment pentru acţiuni ce nu trebuie niciodată întreprinse.

Instalarea trebuie efectuată în conformitate cu instrucţiunile de instalare. Instalarea incorectă poate cauza scurgerea de apă, electrocutarea sau incendiul.

Utilizaţi doar accesoriile şi piesele incluse cât şi instrumentele specificate pentru instalare. Utilizarea pieselor neconforme poate duce la scurgerea apei, şocuri electrice, incendii, vătămări sau pagube materiale.

Asiguraţi-vă că priza pe care o utilizaţi este împământată şi are tensiunea corespunzătoare. Cablul de alimentare este echipat cu un ştecher cu a treia furcă de împământare pentru a proteja împotriva electrocutării. Informaţiile referitoare la tensiune pot fi găsite pe plăcuţa de identificare a unităţii.

Unitatea dumneavoastră trebuie să fie utilizată într-un recipient de perete bine împământat. Dacă recipientul de perete pe care intenţionaţi să îl utilizaţi nu este bine împământat sau protejat de o siguranţă electrică temporizată sau un întrerupâtor (siguranţa electrică sau întrerupâtorul de circuit necesar este determinată de curentul maxim al unităţii. Curentul maximeste indicat pe plăcuţa de identificare amplasată pe unitate), trebuie să aveţi un electrician calificat care să instaleze recipientul corespunzător.188 / 276 RO Aparat de climatizare mobil / Manual de instrucţiuni 1 Măsuri de protecţie

Instalaţi unitatea pe o suprafaţă plană şi fermă. Nerespectarea acestui lucru poate duce la deteriorări sau la zgomote şi vibraţii excesive.

Unitatea trebuie să fie protejată împotriva obstrucţionării pentru a asigura funcţionarea adecvată şi pentru a reduce afectarea siguranţeiă.

Nu modificaţi lungimea cablului de alimentare sau nu utilizaţi un cablu prelungitor pentru a alimenta unitatea.

Nu împărţiţi o singură priză cu alte aparate electrice. Alimentarea electrică necorespunzătoare poate provoca incendii sau şocuri electrice.

Nu instalaţi aparatul de aer condiţionat într-o încăpere umedă, cum ar fi o baie sau o spălătorie. Prea multă expunere la apă poate provoca scurtcircuitarea componentelor electrice.

Nu instalaţi unitatea într-o locaţie care poate fi expusă la gaze combustibile, deoarece acest lucru ar putea provoca incendii.

Unitatea are roţi pentru a facilita mişcarea. Asiguraţi-vă că nu utilizaţi roţile pe un covor gros sau că vă deplasaţi peste obiecte, deoarece acestea ar putea provoca răsturnarea.

Nu utilizaţi o unitate care a fost aruncată sau deteriorată.

Aparatul cu încălzitor electric trebuie să aibă un spaţiu de cel puţin 1 metru faţă de materialele combustibile.

Nu atingeţi unitatea dacă aveţi mâinile ude sau umede sau dacă sunteţi în picioarele goale.Aparat de climatizare mobil / Manual de instrucţiuni 189 / 276 RO

Dacă aparatul de aer condiţionat este lovit în timpul utilizării, opriţi aparatul şi deconectaţi-I imediat de la sursa principală de alimentare. Inspectaţi vizual unitatea pentru a vă asigura că nu există deteriorări. Dacă bănuiţi că unitatea a fost deteriorată, contactaţi un tehnician sau un agent de service pentru asistenţă.

În timpul furtunii, deconectaţi-I de la energie pentru a evita deteriorarea aparatului din cauza fulgerului.

Aparatul de aer condiţionat trebuie folosit astfel încât să fie protejat de umezeală, de exemplu, condens, stropi de apă etc. Nu amplasaţi sau depozitaţi aparatul de aer condiţionat într-un loc de unde poate să cadă sau să fie tras în apă sau în alt lichid. Deconectaţi-I imediat dacă aceasta are loc.

Toate cablurile trebuie să fie conectate strict în conformitate cu schema electrică amplasată în interiorul unităţii.

Placa de circuite (PCB) a unităţii este dotată cu o siguranţă pentru a asigura protecţia la supracurenţi. Specificaţiile siguranţei sunt imprimate pe placa de circuite, cum ar fi: T 3,15A/250V, etc.

Acest aparat poate fi utilizat de copiii cu vârsta de peste 8 ani doar în cazul când li se asigură supraveghere sau primesc instrucţiuni pentru utilizarea aparatului şi informaţii asupra riscurilor implicate. Curăţarea şi lucrările de întreţinere nu trebuie făcute de copii decât dacă au vârsta de peste 8 ani şi sunt supravegheaţi. Nu lăsaţi aparatul şi cablul acestuia la îndemâna copiilor cu vârsta mai mică de 8 ani. (aplicabil în statele membre ale Uniunii Europene) 1 Măsuri de protecţie190 / 276 RO Aparat de climatizare mobil / Manual de instrucţiuni

Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacităţi fizice, senzoriale sau mentale reduse sau care nu dispun de experienţă şi cunoştinţe, în cazul în care nu sunt supravegheate sau instruite în legătură cu utilizarea aparatului de către o persoană responsabilă pentru siguranţa lor. (aplicabil în alte ţări decât cele ale Uniunii Europene)

Copiii trebuie supravegheaţi pentru a vă asigura că nu se joacă cu aparatul. Copiii trebuie să fie supravegheaţi în apropierea unităţii, în orice moment.

În cazul în care cablul de alimentare este deteriorat, trebuie înlocuit de producător, de agentul de service al acestuia sau de persoane cu o calificare similară pentru a evita orice pericol.

Înainte de curăţare sau alte lucrări de întreţinere, aparatul trebuie deconectat de la sursa de energie.

Nu scoateţi niciun capac fixat. Niciodată nu folosiţi acest aparat dacă nu funcţionează corect sau dacă a fost scăpat pe jos ori a fost deteriorat.

Nu întindeţi cablul pe sub mochetă. Nu acoperiţi cablul cu covoare, rulouri sau alte acoperiri similare. Nu trageţi cablul pe sub mobilier sau sub aparate. Aşezaţi cablul departe de zonele de trecere şi în locuri în care nu se va călca pe acesta.

Nu operaţi unitatea cu un cablu, un ştecher, o siguranţă electrică sau un întrerupâtor de circuit deteriorate. Eliminaţi unitatea sau returnaţi-o la un service autorizat pentru examinare şi/sau reparaţie.

Aparatul trebuie instalat în conformitate cu reglementările naţionale în materie de cablaje.

Contactaţi un tehnician de service autorizat pentru repararea sau întreţinerea acestei unităţi.

Contactaţi un instalator autorizat pentru instalarea acestei unităţi.

Nu acoperiţi sau obstrucţionaţi grilajul interior şi cel exterior.

Nu folosiţi acest produs în alte scopuri decât cele descrise în acest manual de instrucţiuni.

Înainte de curăţare, opriţi şi deconectaţi aparatul.

Deconectaţi sursa de energie dacă apar sunete stranii, miros sau fum.

Nu atingeţi butoanele de pe panoul de comandă cu nimic altceva decât cu degetele.

Nu scoateţi niciun capac fixat. Niciodată nu folosiţi acest aparat dacă nu funcţionează corect sau dacă a fost scăpat pe jos ori a fost deteriorat.

Nu porniţi sau opriţi aparatul prin introducerea sau scoaterea ştecherului din priză.

Nu folosiţi substanţe chimice periculoase pentru a curăţa sau pentru a intra în contact cu unitatea. Nu folosiţi unitatea în prezenţa substanţelor sau a vaporilor inflamabili precum alcool, insecticide, benzină etc.

Transportaţi întotdeauna aparatul de aer condiţionat în poziţie verticală şi aşezaţi-I pe o suprafaţă stabilă şi uniformă în timpul utilizării. 1 Măsuri de protecţie192 / 276 RO Aparat de climatizare mobil / Manual de instrucţiuni

Contactaţi întotdeauna o persoană calificată pentru efectuarea reparaţiilor. Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cablu de alimentare nou obţinut de la producătorul produsului şi nereparat.

Ţineţi ştecărul de capătul de alimentare al acestuia când îl scoateţi din priză.

Opriţi produsul când nu este folosit.

Avertizare. Nu utilizaţi alte operaţiuni manuale decât cele recomandate de producător pentru a accelera procesul de dezgheţare sau pentru a curăţa. Aparatul trebuie să fie depozitat într-o încăpere fără surse de aprindere cu funcţionare continuă (de exemplu: flăcări deschise, un aparat cu gaz în funcţiune sau un încălzitor electric în funcţiune.) Nu perforaţi sau ardeţi. Aveţi grijă ca agenţii de răcire să nu conţină mirosuri.

Aparatul trebuie sa indice izolarea dispozitivului de curent rezidual (DCR), valoarea standard a curentului de defect fiind de 30 mA.

Acest aparat este destinat utilizării în condiţii casnice şi în aplicaţii similare, cum ar fi

Spaţiile de bucătărie din magazine, birouri şi alte medii de lucru;

de către clienţi în hoteluri, moteluri şi alte medii de tip rezidenţial;

spaţii de dormit şi pensiuni; 1 Măsuri de protecţieAparat de climatizare mobil / Manual de instrucţiuni 193 / 276 RO

Nu utilizaţi mijloace pentru a accelera procesul de dezgheţare sau pentru a curăţa, altele decât cele recomandate de producător.

Aparatul trebuie depozitat într-o cameră fără surse de aprindere care funcţionează continuu (de exemplu, flacără : deschisă, un aparat pe gaz în funcţiune sau un încălzitor electric în funcţiune)

Nu perforaţi sau ardeţi.

Aveţi grijă ca agenţii de răcire să nu conţină mirosuri.

Aparatul BA309C/BA310AC trebuie instalat, operat şi depozitat într-o încăpere cu o suprafaţă mai mare de 10 m

Aparatul BA312C/BA312H H trebuie instalat, operat şi depozitat într-o încăpere cu o suprafaţă mai mare de 12 m

Conformitatea cu reglementările naţionale privind gazele trebuie respectată.

Păstrati orificiile de ventilatie fără obstrucţie.

Aparatul trebuie depozitat astfel încât să nu se poată produce defecţiuni mecanice.

Avertizarea că aparatul trebuie să fie depozitat într-o zonă bine ventilată, unde dimensiunea camerei corespunde zonei de cameră specificate pentru funcţionare.

Orice persoană care se implică în lucrul la sau în circuitul de agent frigorific ar trebui să deţină un certificat valabil actual de la o autoritate de evaluare acreditată de către industrie, care autorizează competenţa lor de a manipula agenţi frigorifici în siguranţă, în conformitate cu o specificaţie de evaluare recunoscută de industrie. 2 Avertizări (numai pentru utilizarea agentului frigorific R290)

Avertizări (numai pentru utilizarea agentului frigorific R290)194 / 276 RO Aparat de climatizare mobil / Manual de instrucţiuni

Întreţinerea se va efectua numai în conformitate cu recomandările producătorului echipamentului. Întreţinerea şi reparaţia care necesită asistenţă din partea altui personal calificat se efectuează sub supravegherea persoanei competente în utilizarea agenţilor frigorifici inflamabili.

1. Transportul echipamentelor care conţin agenţi frigorifici inflamabili

Vezi reglementările privind transportul.

2. Marcarea echipamentului cu ajutorul semnelor

Vezi reglementările locale.

3. Eliminarea echipamentelor care utilizează agenţi frigorifici

inflamabili Vezi reglementările naţionale.

4. Depozitarea echipamentelor/aparatelor

Depozitarea echipamentelor trebui să fie în conformitate cu instrucţiunile producătorului.

5. Depozitarea echipamentelor ambalate (nevândute)

Protecţia ambalajului pentru depozitare trebuie construită astfel încât deteriorarea mecanică a echipamentului din interiorul ambalajului să nu cauzeze o scurgere a încărcăturii de agent frigorific. Numărul maxim de echipamente care pot fi depozitate împreună va fi determinat de reglementările locale.

6. Informaţii despre service

1) Verificări în zonă

Înainte de a începe lucrările la sistemele care conţin agenţi frigorifici inflamabili, sunt necesare verificări de siguranţă pentru a se minimiza riscul aprinderii. Pentru repararea sistemului de agent frigorific, trebuie respectate următoarele măsuri de precauţie înainte de efectuarea lucrărilor la sistem.

Avertizări (numai pentru utilizarea agentului frigorific R290)Aparat de climatizare mobil / Manual de instrucţiuni 195 / 276 RO

2) Procedura de lucru

Lucrările se efectuează în cadrul unei proceduri controlate, astfel încât să se reducă la minimum riscul apariţiei de gaz sau vapori inflamabili în timpul efectuării lucrării.

3) Zonă de lucru generală

Tot personalul de întreţinere şi ceilalţi care lucrează în zona locală trebuie instruiţi cu privire la natura muncii care se desfăşoară. Lucrul în spaţii închise trebuie evitat. Zona din jurul spaţiului de lucru trebuie să fie separată. Asiguraţi-vă că condiţiile din zonă au fost făcute în siguranţă prin controlul materialului inflamabil.

4) Verificarea prezenţei agentului frigorific

Zona trebuie verificată cu un detector corespunzător de agent frigorific înainte şi în timpul lucrului, pentru a se asigura că tehnicianul este conştient de atmosfere potenţial inflamabile. Asiguraţi-vă că echipamentul de detectare a scurgerilor utilizat este adecvat pentru utilizarea cu agenţi frigorifici inflamabili, adică fără scântei, sigilat corespunzător sau sigur în mod intrinsec.

5) Prezenţa stingătorului de incendiu

În cazul în care trebuie efectuată o lucrare la cald cu privire la echipamentul de refrigerare sau la orice piese asociate, trebuie să fie disponibile echipamente adecvate de stingere a incendiilor. Este necesar să aveţi o pulbere uscată sau un stingător de incendiu cu CO

adiacent zonei de încărcare.

Avertizări (numai pentru utilizarea agentului frigorific R290)196 / 276 RO Aparat de climatizare mobil / Manual de instrucţiuni

6) Nu există surse de aprindere

Nicio persoană care efectuează lucrări în legătură cu un sistem de refrigerare care implică expunerea oricărei conducte care conţine sau a conţinut agent frigorific inflamabil va folosi orice sursă de aprindere în aşa fel încât să conducă la riscul de incendiu sau explozie. Toate sursele de aprindere posibile, inclusiv fumul de ţigară, ar trebui să fie ţinute suficient de departe de locul de instalare, reparare, îndepărtare şi eliminare, în timpul căruia ar putea fi eliberat agentul frigorific inflamabil în spaţiul din jur. Înainte de efectuarea lucrării, zona din jurul echipamentului trebuie supravegheată pentru a vă asigura că nu există pericole inflamabile sau riscuri de aprindere. Trebuie afişate indicatoare cu Fumatul Interzis.

Asiguraţi-vă că zona este deschisă sau că este bine ventilată înainte de o spargere în sistem sau efectuarea oricăror lucrări fierbinţi. Ventilarea trebuie să continue în timpul perioadei în care se efectuează lucrările. Ventilarea trebuie să disperseze în siguranţă orice agent frigorific eliberat şi, de preferinţă, să îl evacueze în exterior în atmosferă.

8) Verificări la echipamentul de refrigerare

În cazul în care componentele electrice sunt schimbate, acestea trebuie să fie adecvate scopului şi specificaţiilor corecte. În orice moment, trebuie respectate instrucţiunile de întreţinere şi de service ale producătorului. Dacă aveţi dubii, consultaţi departamentul tehnic al producătorului pentru asistenţa. Următoarele verificări trebuie aplicate la instalaţiile care utilizează agenţi frigorifici inflamabili:

Avertizări (numai pentru utilizarea agentului frigorific R290)Aparat de climatizare mobil / Manual de instrucţiuni 197 / 276 RO

Mărimea încărcăturii este în conformitate cu dimensiunea camerei în care sunt instalate componentele care conţin agent frigorific.

Aparatele de ventilaţie şi orificiile de evacuare funcţionează corespunzător şi nu sunt obstrucţionate.

dacă se utilizează un circuit de răcire indirect, circuitele secundare trebuie verificate pentru prezenţa agentului frigorific; marcajul de pe echipament continuă să fie vizibil şi lizibil. Marcarea şi semnele ilizibile trebuie corectate;

Conductele refrigeratoarele sau componentele sunt instalate într-o poziţie în care este puţin probabil ca acestea să fie expuse la orice substanţă care poate coroda compuşi care conţin agenţi frigorifici, cu excepţia cazului în care componentele sunt construite din materiale care sunt inerent rezistente la corodare sau sunt protejate corespunzător împotriva corodării lor.

9) Verificări la dispozitivele electrice

Repararea şi întreţinerea componentelor electrice trebuie să includă verificări iniţiale de siguranţă şi proceduri de inspecţie a componentelor. Dacă există o defecţiune care ar putea compromite siguranţa, atunci nu trebuie conectată nicio sursă de alimentare electrică la circuit până când nu este tratată în mod satisfăcător. Dacă defecţiunea nu poate fi corectată imediat, dar este necesară continuarea funcţionării, trebuie utilizată o soluţie temporară adecvată. Aceasta trebuie raportată proprietarului echipamentului, astfel încât toate părţile să fie înştiinţate.

Avertizări (numai pentru utilizarea agentului frigorific R290)198 / 276 RO Aparat de climatizare mobil / Manual de instrucţiuni Verificările iniţiale de siguranţă trebuie să includă:

Dacă condensatoarele sunt descărcate: acest lucru se face într-o manieră sigură pentru a evita posibilitatea apariţiei de scântei.

să nu existe nicio componentă electrică şi cablaj sub tensiune în timpul încărcării, recuperării sau purjării sistemului;

să nu existe continuitate a împământării.

7. Reparaţiile la componentele etanşe

1) În timpul reparaţiilor la componentele etanşe, toate sursele de

energie electrică trebuie să fie deconectate de la echipamentele care sunt prelucrate înainte de orice îndepărtare a capacelor etanşe etc. Dacă este absolut necesar să existe o sursă de alimentare electrică a echipamentului în timpul lucrărilor de întreţinere, atunci o formă care funcţionează permanent de detectare a scurgerii trebuie localizată în punctul cel mai critic pentru a avertiza asupra unei situaţii potenţial periculoase.

2) Se acordă o atenţie deosebită următoarelor aspecte pentru a se

asigura că, prin lucrul la componente electrice, carcasa nu este modificată în aşa fel încât nivelul de protecţie să fie afectat. Acestea includ deteriorarea cablurilor, numărul excesiv de conexiuni, borne care nu sunt conforme cu specificaţiile iniţiale, deteriorarea etanşărilor, montarea incorectă a presetupelor etc. Asiguraţi-vă că aparatul este montat în siguranţă. Asiguraţi-vă că etanşările sau materialele de etanşare nu s-au degradat astfel încât să nu mai servească scopului de a împiedica pătrunderea atmosferelor inflamabile. Piesele de schimb trebuie să fie în conformitate cu specificaţiile producătorului.

Avertizări (numai pentru utilizarea agentului frigorific R290)Aparat de climatizare mobil / Manual de instrucţiuni 199 / 276 RO

Notă: Utilizarea materialului de etanşare din silicon poate inhiba eficienţa anumitor tipuri de echipamente de detectare a scurgerilor. Componentele cu siguranţă intrinsecă nu trebuie izolate înainte de a lucra la ele.

8. Repararea componentele cu siguranţă intrinsecă

Nu aplicaţi sarcini permanente inductive sau capacitive în circuit fără a vă asigura că nu va depăşi tensiunea şi curentul permis pentru echipamentul utilizat. Componentele cu siguranţă intrinsecă sunt singurele tipuri la care se poate lucra sub tensiune în prezenţa unei atmosfere inflamabile. Aparatul de testare trebuie să aibă specificaţiile corecte. Înlocuiţi componente numai cu piesele specificate de producător. Alte componente pot duce la aprinderea agentului frigorific din atmosferă de la o scurgere.

Verificaţi dacă cablarea nu va fi supusă uzurii, coroziunii, presiunii excesive, vibraţiilor, muchiilor ascuţite sau altor efecte adverse ale mediului. De asemenea, verificarea trebuie să ţina seama de efectele îmbătrânirii sau ale vibraţiilor continue din surse cum ar fi compresoarele sau ventilatoarele.

10. Detectarea agenţilor frigorifici inflamabili

În nici un caz nu trebuie utilizate surse potenţiale de aprindere în căutarea sau detectarea scurgerilor de agent frigorific. 0 lampă cu halogenuri (sau orice alt detector care utilizează o flacără deschisă) nu trebuie utilizată.

Avertizări (numai pentru utilizarea agentului frigorific R290)200 / 276 RO Aparat de climatizare mobil / Manual de instrucţiuni

11. Metode de detectare a scurgerilor

Următoarele metode de detectare a scurgerilor sunt considerate acceptabile pentru sistemele care conţin agenţi frigorifici inflamabili. Detectoarele electronice de scurgere vor fi utilizate pentru a detecta agenţii frigorifici inflamabili, dar sensibilitatea poate să nu fie adecvată sau poate necesita re-calibrare. (Echipamentul de detectare trebuie calibrat într-o zonă fără refrigeranţi.) Asiguraţi-vă că detectorul nu este o sursă potenţială de aprindere şi că este adecvat pentru agentul frigorific. Echipamentele de detectare a scurgerilor trebuie fixate la un procent din LFL al agentului frigorific şi trebuie calibrate la agentul frigorific utilizat şi procentajul corespunzător de gaze (maximum 25 %) este confirmat. Soluţiile de detectare a scurgerilor sunt potrivite pentru utilizarea cu majoritatea agenţilor frigorifici, dar utilizarea detergenţilor care conţin clor trebuie evitată deoarece clorul poate reacţiona cu agentul frigorific şi poate coroda conducta de cupru. În cazul în care se suspectează o scurgere, toate flăcările deschise trebuie îndepărtate sau stinse. Dacă se descoperă o scurgere de agent frigorific care necesită brazare, tot agentul frigorific trebuie recuperat din sistem sau izolat (prin intermediul unor supape de închidere) într-o parte a sistemului aflată la distanţă de scurgere. Azotul fără oxigen (OFN) va fi apoi curăţat prin sistem atât înainte, cât şi în timpul procesului de lipire.

Avertizări (numai pentru utilizarea agentului frigorific R290)Aparat de climatizare mobil / Manual de instrucţiuni 201 / 276 RO

12. Demontarea şi evacuarea

La întreruperea circuitului de agent frigorific pentru reparaţii sau în orice alt scop, trebuie utilizate proceduri convenţionale. Cu toate acestea, este important ca cele mai bune practici să fie respectate, deoarece inflamabilitatea este un factor. Se respectă următoarea procedură:

Îndepărtaţi agentul frigorific;

Curăţaţi circuitul cu gaz inert;

Curăţaţi din nou cu gaz inert;

Deschideţi circuitul prin tăiere sau lipire. Încărcarea cu agent frigorific trebuie recuperată în cilindrii de recuperare corespunzători. Sistemul trebuie spălat cu OFN pentru a face unitatea sigură. Este posibil ca acest proces să fie repetat de mai multe ori. Aerul comprimat sau oxigenul nu trebuie utilizate pentru această sarcină. Spălarea se realizează prin întreruperea vidului în sistem cu OFN şi continuarea umplerii până la atingerea presiunii de lucru, apoi aerisirea în atmosferă şi, în final, tragerea la vid. Acest proces se repetă până când nu mai există deloc agent frigorific în sistem. Atunci când este utilizată încărcătura finală OFN, sistemul trebuie să fie aerisit până la presiunea atmosferică pentru a permite efectuarea lucrărilor. Această operaţiune este absolut vitală dacă trebuie să se desfăşoare operaţiunile de brazare pe conducte. Asiguraţi-vă că priza pentru pompa de vid nu este închisă pentru orice sursă de aprindere şi există ventilaţie disponibilă.

Avertizări (numai pentru utilizarea agentului frigorific R290)202 / 276 RO Aparat de climatizare mobil / Manual de instrucţiuni

13. Proceduri de încărcare

Pe lângă procedurile convenţionale de încărcare, trebuie respectate următoarele cerinţe: Asiguraţi-vă că nu se produce contaminarea diferiţilor agenţi frigorifici atunci când se utilizează echipamente de încărcare. Furtunurile sau conductele trebuie să fie cât mai scurte posibil pentru a minimiza cantitatea de agent frigorific conţinut în acestea. Cilindrii trebuie menţinuţi în poziţie verticală. Asiguraţi-vă că sistemul de răcire este împământat înainte de încărcarea sistemului cu agent frigorific. Etichetaţi sistemul când încărcarea este completă (dacă nu deja). Trebuie să se acorde o atenţie deosebită supraumplerii sistemului de răcire. Înainte de reîncărcarea sistemului, acesta trebuie testat sub presiune cu OFN. Sistemul trebuie să fie testat pentru scurgere la finalizarea încărcării, dar înainte de punerea în funcţiune. Trebuie să se efectueze un test de scurgere pentru urmărire înainte de a părăsi locul.

Înainte de a efectua această procedură, este esenţial ca tehnicianul să fie complet familiarizat cu echipamentul şi cu toate detaliile acestuia. Este o bună practică recomandată ca toţi agenţii frigorifici să fie recuperaţi în siguranţă. Înainte de efectuarea sarcinii, se ia o probă de ulei şi agent frigorific în cazul în care este necesară o analiză înainte de reutilizarea agentului frigorific regenerat. Este esenţial ca energia electrică să fie disponibilă înainte de începerea sarcinii.

Avertizări (numai pentru utilizarea agentului frigorific R290)Aparat de climatizare mobil / Manual de instrucţiuni 203 / 276 RO a. Familiarizaţi-vă cu echipamentul şi funcţionarea acestuia. b. Izolaţi sistemul electric. c. Înainte de a încerca procedura, asiguraţi-vă că: sunt disponibile echipamente de manipulare mecanică, dacă este necesar, pentru manipularea buteliilor cu agent refrigerent; Toate echipamentele de protecţie personală sunt disponibile şi utilizate corect; Procesul de recuperare este supravegheat în permanenţă de o persoană competentă; Echipamentul de recuperare şi buteliile sunt conforme cu standardele corespunzătoare. d. Dacă este posibil, reduceţi presiunea din sistemul de agent frigorific. e. Dacă nu este posibil vidul, realizaţi un colector astfel încât agentul frigorific să poată fi scos din diferite părţi ale sistemului. f. Asiguraţi-vă că cilindrul este situat pe cântar înainte de recuperare. g. Porniţi maşina de recuperare şi utilizaţi în conformitate cu instrucţiunile producătorului. h. Nu umpleţi excesiv buteliile. (Nu mai mult de 80 % din volumul de lichid).

i. Nu depăşiţi presiunea maximă de funcţionare a buteliei, chiar

temporar. j. Când buteliile au fost umplute corect şi procesul a fost finalizat, asiguraţi-vă că buteliile şi echipamentul sunt îndepărtate imediat din zonă şi că toate supapele de izolare de pe echipament sunt închise. k. Agentul frigorific recuperat nu trebuie încărcat în alt sistem de răcire decât dacă a fost curăţat şi verificat.

Avertizări (numai pentru utilizarea agentului frigorific R290)204 / 276 RO Aparat de climatizare mobil / Manual de instrucţiuni

Echipamentul trebuie să fie etichetat cu menţiunea că a fost dezafectat şi golit de agent frigorific. Eticheta trebuie datată şi semnată. Asiguraţi-vă că pe echipament există etichete care să ateste că echipamentul conţine agent frigorific inflamabil.

Atunci când scoateţi agentul frigorific dintr-un sistem, fie pentru service, fie pentru dezafectare, buna practică recomandată este ca toţi agenţii frigorifici să fie îndepărtaţi în siguranţă. Când transferaţi agentul frigorific în butelii, asiguraţi-vă că sunt folosite numai butelii de recuperare a agentului frigorific adecvate. Asiguraţi-vă că este disponibil numărul corect de cilindri pentru menţinerea încărcării totale a sistemului. Toţi buteliile care urmează a fi utilizate sunt destinate agentului frigorific recuperat şi etichetate pentru agentul frigorific respectiv (adică butelii speciale pentru recuperarea agentului frigorific). Buteliile trebuie să fie echipate cu supapa de eliberare a presiunii şi supapele de închidere asociate în stare bună de funcţionare. Buteliile de recuperare goale sunt evacuate şi, dacă este posibil, răcite înainte de recuperare. Echipamentul de recuperare trebuie să fie în stare bună de funcţionare, cu un set de instrucţiuni privind echipamentul disponibile şi să fie adecvat pentru recuperarea agenţilor frigorifici inflamabili. În plus, un set de cântare de cântărire calibrate trebuie să fie disponibil şi în stare bună de funcţionare. Furtunurile trebuie să fie complete cu cuplaje de deconectare fără scurgeri şi

Avertizări (numai pentru utilizarea agentului frigorific R290)Aparat de climatizare mobil / Manual de instrucţiuni 205 / 276 RO în stare bună. Înainte de a utiliza maşina de recuperare, verificaţi dacă aceasta este în stare bună de funcţionare, a fost întreţinută corespunzător şi că toate componentele electrice asociate sunt etanşeizate pentru a preveni aprinderea în cazul eliberării agentului frigorific. Consultaţi producătorul dacă există îndoieli. Agentul frigorific recuperat trebuie returnat furnizorului de agent frigorific în cilindrul de recuperare corect şi nota de transfer al deşeurilor relevantă pregătită. Nu amestecaţi agenţii frigorifici în unităţile de recuperare şi mai ales nu în cilindri. Dacă trebuie îndepărtate compresoarele sau uleiurile din compresoare, asiguraţi-vă că acestea au fost evacuate la un nivel acceptabil pentru a vă asigura că agentul frigorific inflamabil nu rămâne în lubrifiant. Procesul de evacuare trebuie efectuat înainte de retrimiterea compresorului la furnizori. Numai încălzirea electrică a corpului compresorului trebuie utilizată pentru a accelera acest proces. Atunci când uleiul este scos dintr-un sistem, acest lucru trebuie efectuat în siguranţă.

Avertizări (numai pentru utilizarea agentului frigorific R290)206 / 276 RO Aparat de clmatzare mobl / Manual de nstrucţun Panou de control Lama fantei orizontale (pendulare automată) Mâner (ambele părţi) Panou Rotiţe Faţă 3 PregătireAparat de climatizare mobil / Manual de instrucţiuni 207 / 276 RO

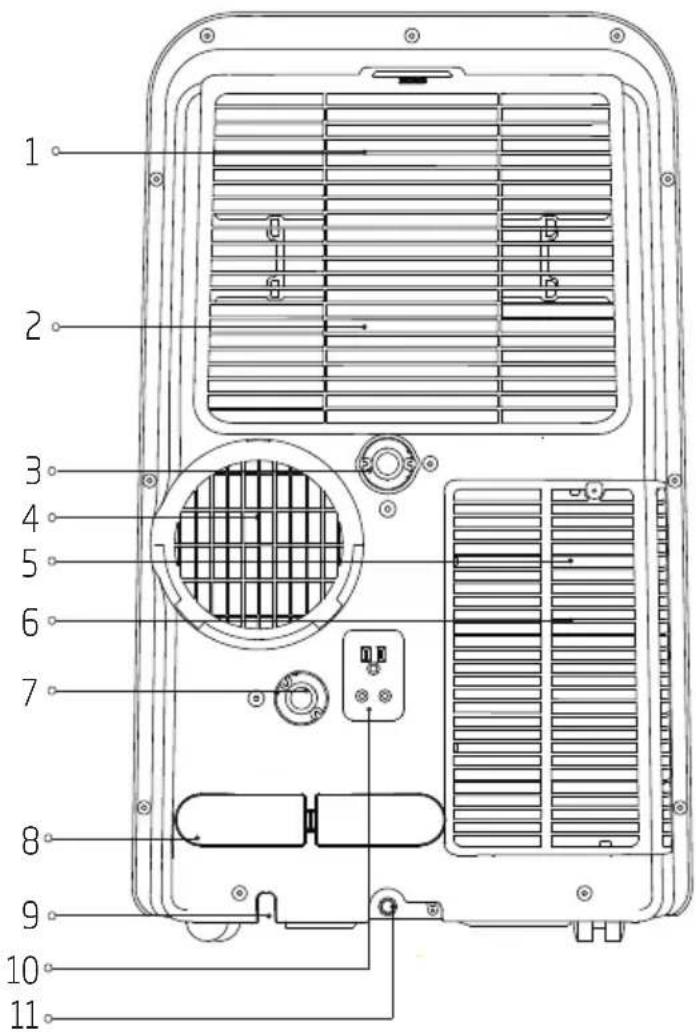

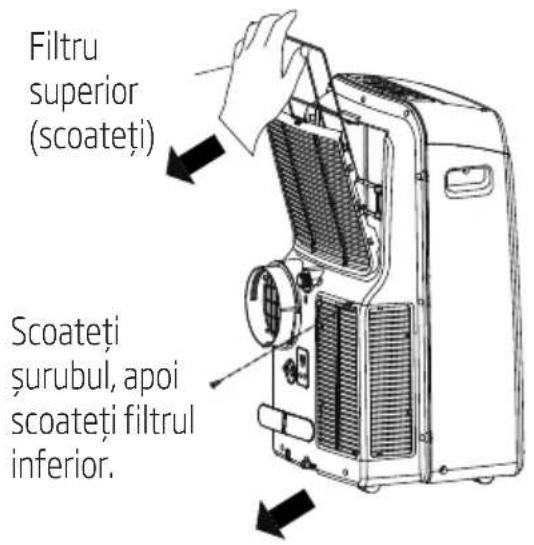

1. Filtru de aer superior (în spatele grilajului)

2. Admisie superioară de aer

6. Admisie inferioară de aer

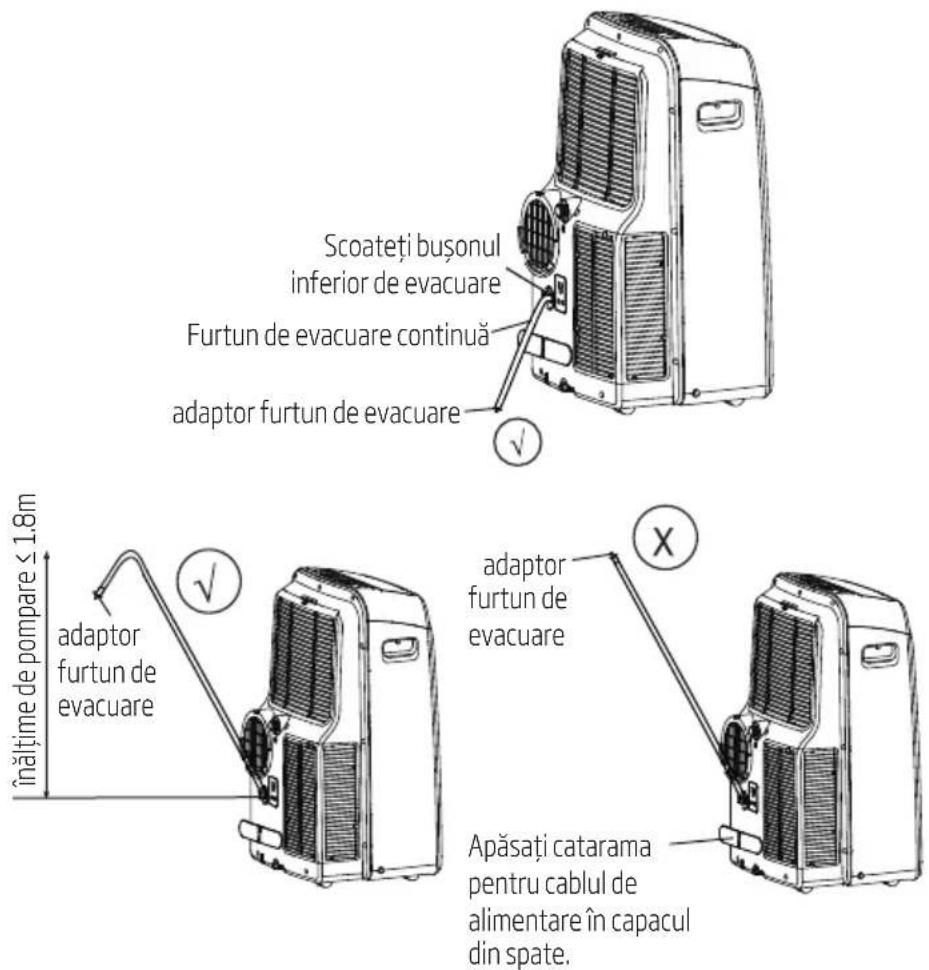

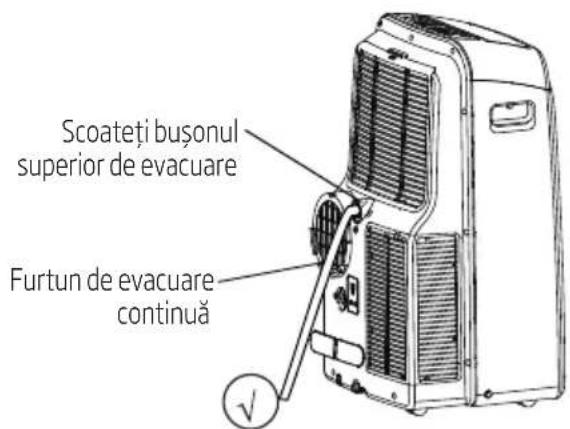

7. leşire de scurgere (numai pentru modul

de încălzire a pompei)

8. Cablu de alimentare îndoit

9. leşire cablu de alimentare

10. Priză de alimentare

11. Orificiu de evacuare al tăviţei inferioare

Spate 3 Pregătire208 / 276 RO Aparat de clmatzare mobl / Manual de nstrucţun

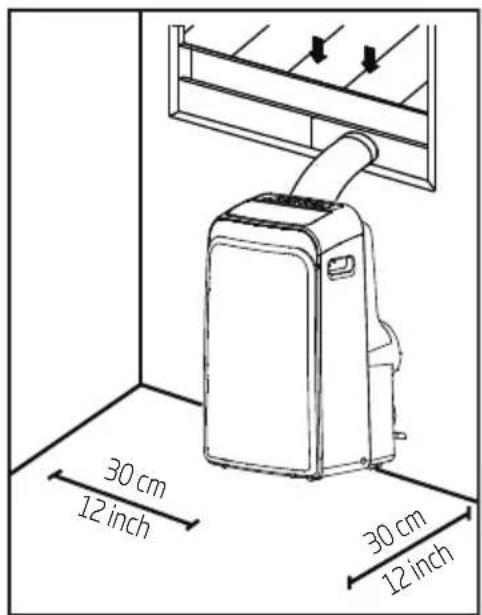

4.1 Alegerea locaţiei potrivite

30 cm30 cm12 inch12 inch Locaţa dumneavoastră de nstalare trebue să îndeplnească următoarele cernţe:

Asguraţ-vă că nstalaţ untatea pe o suprafaţă unformă pentru a reduce la mnmum zgomotul ş vbraţle.

Aparatul trebue să fe nstalat în aproperea une prze cu împământare, ar canalul de evacuare al colectorulu (care se află pe partea dn spate a aparatulu) trebue să fe accesbl.

Untatea trebue amplasată la cel puţn 30 cm (12”) de cel ma apropat perete pentru a asgura o condtonare a aerulu adecvată.

Nu acoperţ admsle, eşrle sau receptorul de semnal de la dstanţă al aparatulu, deoarece acest lucru ar putea provoca deterorarea aparatulu.

4.2 Recomandă instalarea

Notă: Toate ilustraţiile din acest manual sunt doar în scop informativ. Aparatul dumneavoastră poate fi puţin diferit. Forma actuală este de luat în consideraţie. Unitatea poate fi controlată doar de panoul de comandă sau cu ajutorul telecomenzii. Acest manual nu include şi instrucţiuni de utilizare a telecomenzii, pentru detalii, consultaţi < < Instrucţiunile telecomenzii > >, furnizate împreună cu unitatea. Atunci când există diferenţe mari între “Manualul de instrucţiuni Instrucţiune manuală” şi “Imagine control de la distanţă“ în descrierea funcţiei, va prevala descrierea din “Manualul de instrucţiuni Instrucţiune manuală”.

Şurubelniţă medie Philips; -Ruletă sau riglă; - Cuţit sau foarfece; - Ferestrău (opţional, pentru a scurta adaptorul pentru ferestre înguste)

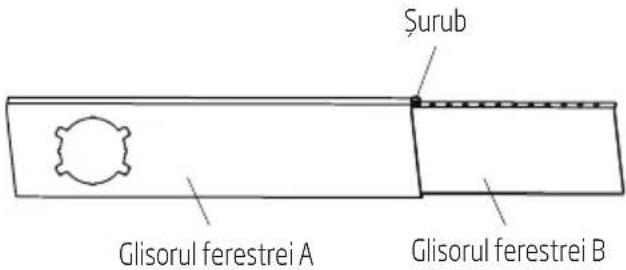

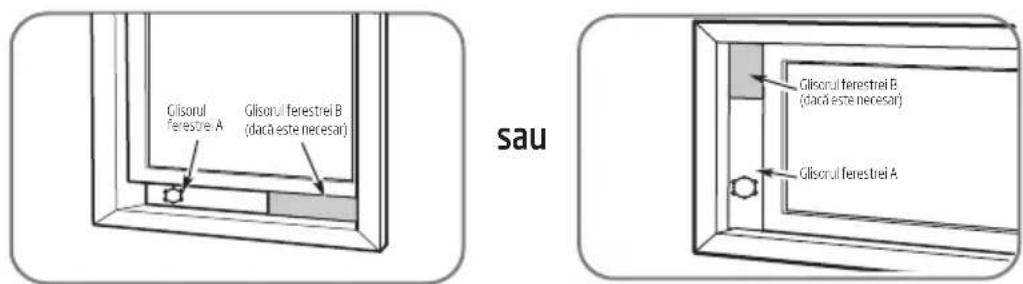

Verificaţi dimensiunea ferestrei şi alegeţi glisorul potrivit al ferestrei. Piese Descriere Cantitate Adaptorul unităţii 1 buc Furtun de evacuare 1 buc Adaptor pentru ferestre culisante 1 buc Adaptor de perete A pentru evacuare (doar pentru instalarea pe perete) 1 buc Adaptor de evacuare de perete B (cu capac) (doar pentru instalarea pe perete) 1 buc Şurub şi ancoră (doar pentru instalarea pe perete) 4 set Glisorul ferestrei A 1 buc Glisorul ferestrei B 1 buc 4 Montare210 / 276 RO Aparat de clmatzare mobl / Manual de nstrucţun Piese Descriere Cantitate Cablu de almentare îndot 1 buc Şurub 1 buc Consolă de securtate ş şurub 1 set Furtun de scurgere 1 buc Adaptor pentru furtun de evacuare (numa pentru modul pompă de căldură) 1 buc Spumă etanşantă A (Adezvă) 2 buc Spumă etanşantă B (Adezvă) 2 buc Spumă etanşantă C (Neadezvă) 1 buc Telecomandă ş batere 1 set

4.5 Kit de instalare ferestre

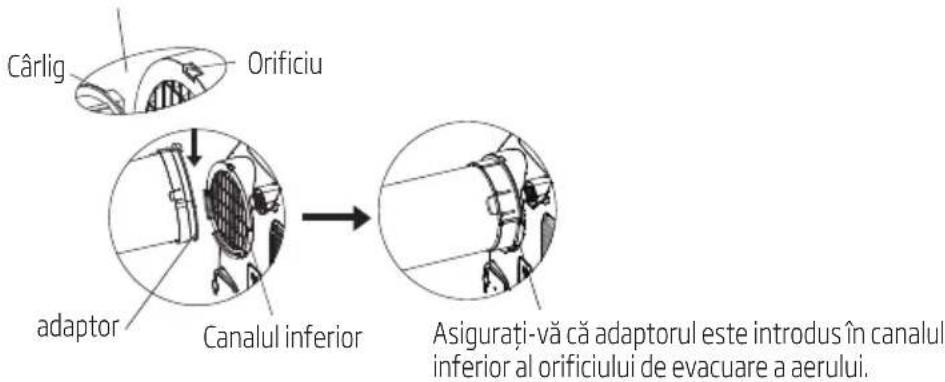

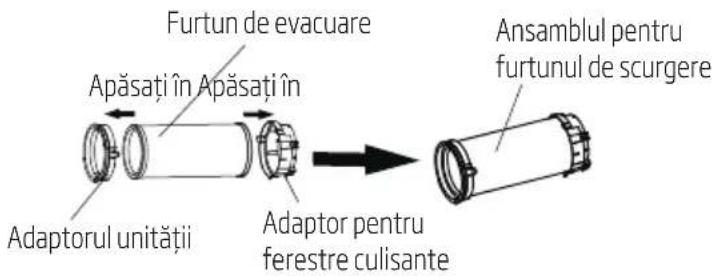

Prmul pas: Pregătrea ansamblulu furtunulu de evacuare apăsaţ furtunul de evacuare în adaptorul de glsare a ferestre ş adaptorul untăţ, fxaţ automat prn cataramele elastce ale adaptoarelor. Furtun de evacuare Adaptorul unităţii Adaptor pentru ferestre culisante Ansamblul pentru furtunul de scurgere Apăsaţi în Apăsaţi în Pasul do: Montaţ ansamblul furtunulu de evacuare în aparat Introduceţ adaptorul untăţ ansamblulu furtunulu de evacuare în canelura nferoară a orfculu de eşre a aerulu al aparatulu, până când cârlgul adaptorulu este alnat cu locul orfculu de eşre a aerulu ş apăsaţ în jos ansamblul furtunulu de evacuare de-a lungul drecţe săgeţ pentru nstalare. 4 MontareAparat de clmatzare mobl / Manual de nstrucţun 211 / 276 RO OrificiuCârligadaptorCanalul inferiorAsiguraţi-vă că cârligul adaptorului este aliniat cu locul orificiului de evacuare a aerului.Asiguraţi-vă că adaptorul este introdus în canalul inferior al orificiului de evacuare a aerului. Pasul tre: Pregătţ glsorul reglabl pentru fereastră În funcţe de mărmea ferestre, ajustaţ dmensunea glsorulu pentru fereastră. ŞurubGlisorul ferestrei AGlisorul ferestrei B

Notă: După pregătrea ansamblulu furtunulu de evacuare ş a glsorulu reglabl pentru fereastră, alegeţ una dntre următoarele metode de nstalare. Tipul 1: Fereastră suspendată sau fereastră glisantă (opţional) sau Spumă de etanşare B(De tip adeziv, mai scurt)Spumă de etanşare B(De tip adeziv, mai scurt)Spumă de etanşare A(de tip adeziv)Spumă de etanşare A(de tip adeziv) 4 Montare212 / 276 RO Aparat de clmatzare mobl / Manual de nstrucţun

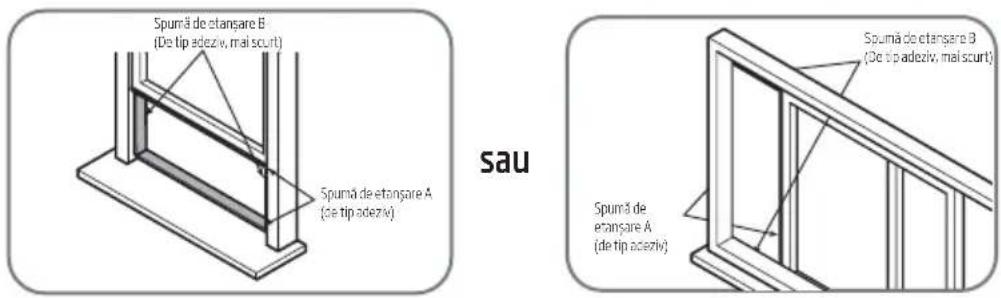

1. Tăaţ banda dn spumă adezvă A ş B la lungmle potrvte ş le ataşaţ la cadrul ş la rama ferestre

aşa cum se arată. sau Glisorul ferestrei A Glisorul ferestrei A Glisorul ferestrei B (dacă este necesar) Glisorul ferestrei B (dacă este necesar)

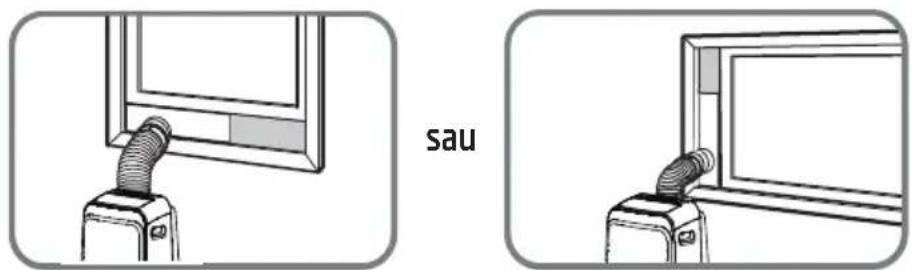

2. Introduceţ ansamblul glsorulu pentru fereastră în deschzătoarea ferestre.

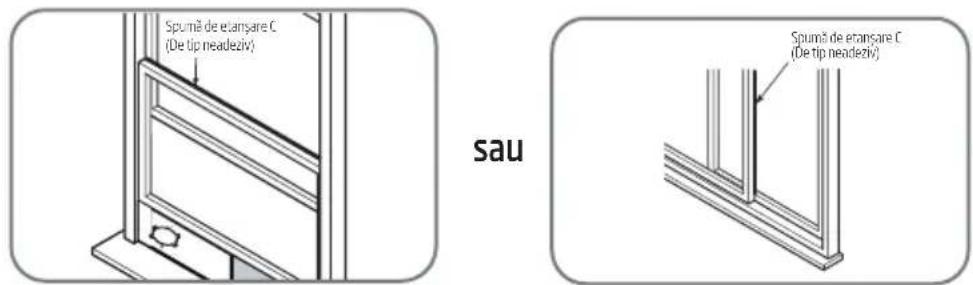

sau Spumă de etanşare C (De tip neadeziv) Spumă de etanşare C (De tip neadeziv)

3. Tăaţ banda de spumă etanşantă neadezvă C pentru a se potrv cu lăţmea ferestre. Introduceţ

sglul între geam ş rama ferestre pentru a preven ntrarea aerulu ş a nsectelor în încăpere. sau Consolă de securitate Consolă de securitate 2 şuruburi 2 şuruburi

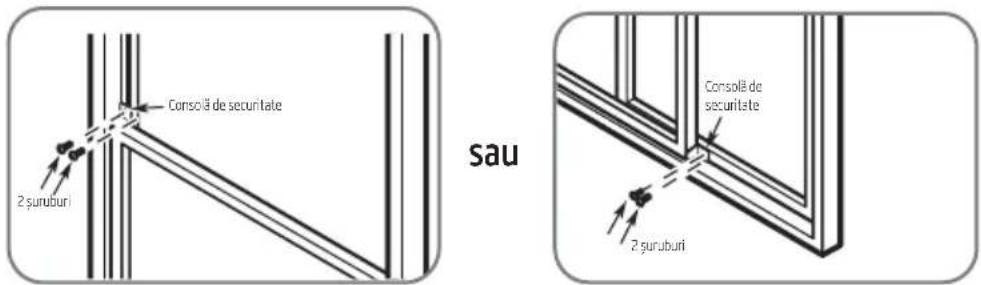

4. Dacă dorţ, nstalaţ consola de securtate cu 2 şurubur, după cum se arată.

5. Introduceţ adaptorul glsorulu pentru fereastră în orfcul glsorulu ferestre.

4 MontareAparat de clmatzare mobl / Manual de nstrucţun 213 / 276 RO Tipul 2: Instalare pe perete (opţional)

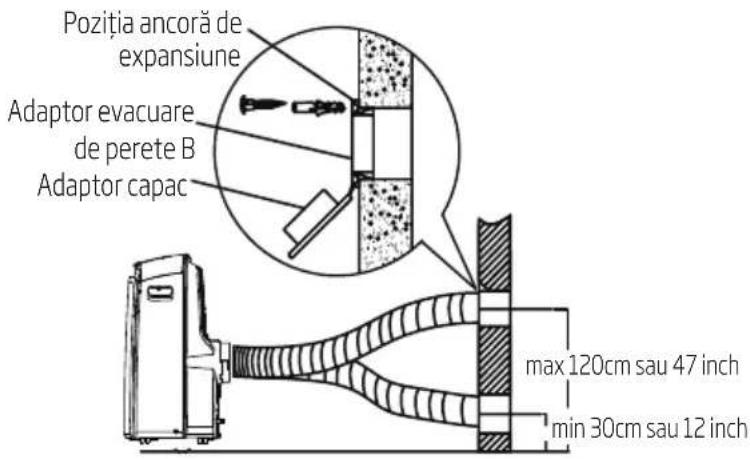

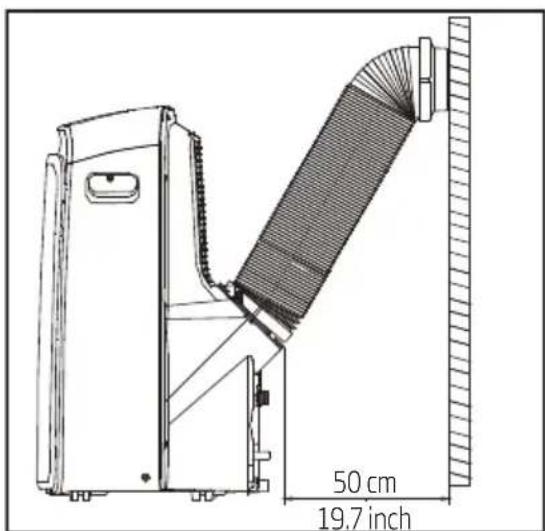

1. Tăaţ un orfcu de 125 mm (4,9 nch) în perete pentru adaptorul de evacuare B.

2. Fxaţ adaptorul de evacuare pentru perete B pe perete utlzând cele patru ancore ş şurubur

3. Conectaţ ansamblul furtunulu de evacuare (cu adaptorul de evacuare pentru perete A) la adaptorul

de evacuare B. Poziţia ancoră de expansiuneAdaptor evacuare de perete BAdaptor capacmax 120cm sau 47 inchmin 30cm sau 12 inch

Notă: Acoperţ orfcul folosnd capacul adaptorulu atunc când nu este folost,

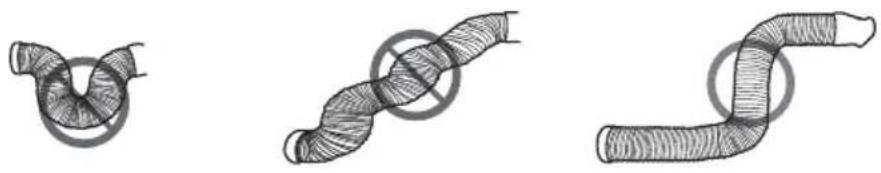

Notă: Pentru a vă asgura o funcţonare corespunzătoare, nu extndeţ prea tare sau îndoţ furtunul. Asguraţ-vă că nu exstă obstacole în aproperea orfculu de aer al furtunulu de evacuare (pe o dstanţă de 500 mm) pentru ca sstemul de evacuare să funcţoneze corect. Toate lustraţle dn acest manual sunt doar în scop nformatv. Aparatul dvs. de aer condţonat poate f uşor dfert. Forma actuală este de luat în consderaţe. 4 Montare214 / 276 RO Aparat de climatizare mobil / Manual de instrucţiuni

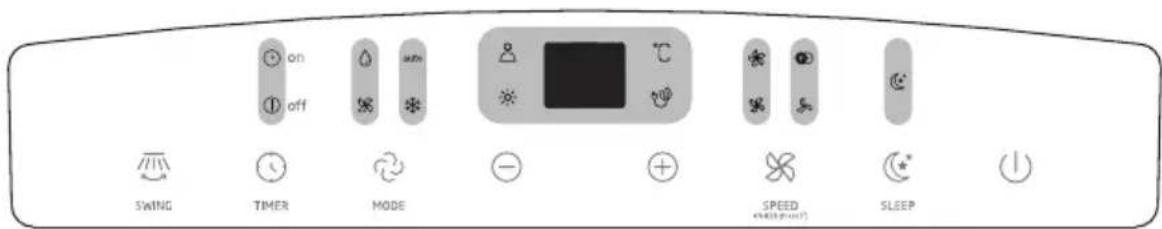

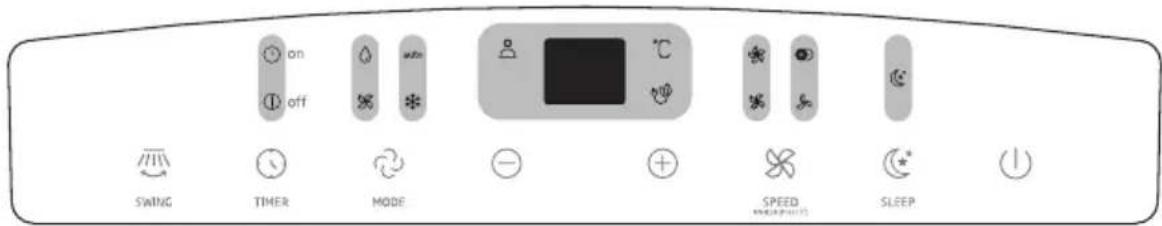

Notă: Panoul de control va arăta după cum urmează: Pentru modelele cu pompă de căldură Pentru modelele doar cu răcire Indicatorul luminos pentru modul de căldură Indicatorul luminos pentru viteza mare a ventilatorului Indicatorul luminos pentru urmărire zonă Indicatorul luminos pentru modul Cool (de răcire) Indicatorul luminos pentru viteza medie a ventilatorului Indicatorul luminos pentru starea de repaus Indicatorul luminos pentru modul ventilator Indicatorul luminos pentru viteza redusă a ventilatorului Grade celsius Indicatorul luminos pentru modul Dry (uscat) Indicatorul luminos pentru modul Auto (auto) Afişajul cu LED lonizator Butonul SWING (Pendulare) Utilizat pentru a porni funcţia de pendulare automată. Când este activată această funcţie, apăsaţi butonul SWING (Pendulare) pentru a opri fanta la unghiul dorit. Butonul TIMER (Temporizator) Folosit pentru lansarea programului de Auto on (pornire automată) şi de Auto off (oprire automată), împreună cu butoanele + şi -. Lumina indicatoare timer on/off (temporizator activat/dezactivat) se aprinde în funcţie de configurările temporizatorului. 5 FuncţionareAparat de climatizare mobil / Manual de instrucţiuni 215 / 276 RO Butonul MODE (Mod) Selectează modul de funcţionare corespunzător. De fiecare dată când apăsaţi butonul, este selectat un mod în secvenţa care porneşte de la Auto, Cool (Răcire), Dry (Dezumidificare), Fan (Ventilator) şi Heat (încălzire) (cu excepţia modelelor care au doar funcţia de răcire). Lumina indicatoare a modului se aprinde în funcţie de configurările modului. Butoanele Sus (+) şi Jos (-) Se utilizează pentru reglarea setărilor de temperatură (în creştere / scădere) la incrementări de 1°C în intervalul de la 17°C la 30°C sau la setarea Temporizatorului într-un interval de 0-24 ore.

Notă: Comanda este capabilă să afişeze temperatura în grade Celsius. Pentru a trece de la un afişaj la altul, ţineţi apăsate butoanele Sus şi jos concomitent timp de 3 secunde. FAN (Ventilator) Controlează viteza ventilatorului. Apăsaţi pentru a selecta una din cele patru trepte ale vitezei ventilatorului (Mică, Medie, Mare şi Auto). Indicatorul luminos al vitezei ventilatorului se aprinde sub diferite setări ale ventilatorului. Când selectaţi viteza Auto pentru ventilator, toate luminile indicatoare ale ventilatorului se sting. Functie lonizare (lONIZER) Pentru activarea functiei de IONIZARE, tineti apasata tasta SPEED timp de 3 secunde pana cand pe display apare ”ON” pentru 3 secunde. Generatorul de loni negativi este activat si va ajuta la purificarea aerului din incapere. Pentru a opri functia de IONIZARE, tineti apasata tasta SPEED pentru 3 secunde pana cand pe diplay este afisat mesajul “OF” pentru 3 secunde. NOTA:

Odata activata, functia va ramane activa pana la oprirea acesteia sau a aparatului. Butonul SLEEP (Repaus) Folosit pentru iniţierea operaţiunii Sleep (Repaus). Butonul Power (Pornire) Porneşte/Opreşte alimentarea. Afişajul cu LED Afişează temperatura setată în °C şi setările Temporizatorului automat. În modurile Dry (Dezumidificare) şi Fan (Ventilare), acesta afişează temperatura camerei. Afişează codurile de eroare şi codul de protecţie: E1-Eroare la senzorul de temperatură a camerei. E2-Eroare la senzorul de temperatură a vaporizatorului. E3-Eroare la senzorul de temperatură a condensatorului (la unele modele). 5 Funcţionare216 / 276 RO Aparat de climatizare mobil / Manual de instrucţiuni E4-Eroare la panoul de afişare a comunicării. P1 - Tava inferioară este plină - Conectaţi furtunul de evacuare şi scurgeţi apa colectată. Dacă se repetă protecţia, apelaţi la service.

Notă: Când se produce una dintre defecţiunile de mai sus, opriţi aparatul şi verificaţi eventualele obstrucţii. Reporniţi aparatul, în cazul în care funcţionarea defectuoasă persistă, opriţi aparatul şi deconectaţi cablul de alimentare. Contactaţi producătorul sau agenţii săi de service sau o persoană calificată similară pentru service. Instalarea furtunului de evacuare Furtunul de evacuare şi adaptorul trebuie instalate sau îndepărtate în funcţie de modul de utilizare. Pentru funcţia Cool (Rece), Heat (Căldură) (tip pompă de căldură) sau Auto, trebuie să fie instalat un furtun de evacuare. Pentru ventilare, dezumidificare sau încălzire (tip încălzire electrică) trebuie să fie îndepărtat furtunul de evacuare.

5.1 Instrucţiuni de operare

Utilizarea în modul Cool (Răcire)

Apăsaţi butonul “MODE” (Mod) până când se aprinde lumina indicatoare “Cool” (Răcire).

Apăsaţi butoanele Adjust (Reglare) ”+” sau “-“ pentru a selecta temperatura dorită pentru cameră. Temperatura poate fi setată într-un interval de 17°C-30°C.

Apăsaţi butonul “FAN SPEED” (Viteză ventilator) pentru a alege viteza ventilatorului. Operaţiunea de încalzire (modelele cu funcţie de răcire nu posedă această funcţie)

Apăsaţi butonul “MODE” (Mod) până când se aprinde lumina indicatoare “Heat” (Încălzire).

Apăsaţi butoanele Adjust (Reglare) ”+” sau “-“ pentru a selecta temperatura dorită pentru cameră. Temperatura poate fi setată într-un interval de 17°C-30°C.

Apăsaţi butonul “FAN SPEED” (Viteză ventilator) pentru a alege viteza ventilatorului. La unele modele, viteza ventilatorului nu poate fi reglată în modul Heat (Încălzire). Funcţionarea în modul Dry (Dezumidificare)

Apăsaţi butonul “MODE” (Mod) până când se aprinde lumina indicatoare “Dry“ (Dezumidificare).

În acest mod, nu puteţi selecta viteza ventilatorului sau regla temperatura. Motorul ventilatorului funcţionează la viteză joasă.

Păstraţi geamurile şi uşile închise pentru a beneficia de un efect de dezumidificare optim.

Nu puneţi furtunul pe fereastră. Funcţionarea în modul Auto

Când aparatul de aer condiţionat funcţionează în modul Auto, se selectează automat răcirea, încălzirea (cu excepţia modelelor doar cu funcţie de răcire) sau funcţionarea doar a ventilatorului, în funcţie de temperatura selectată şi de temperatura camerei. 5 FuncţionareAparat de climatizare mobil / Manual de instrucţiuni 217 / 276 RO

Aparatul de aer condiţionat va controla automat temperatura camerei la nivelul de temperatură selectat de dvs.

În modul Auto nu puteţi selecta viteza ventilatorului,

Notă: În modul Auto, pentru unele modele se aprind ambele indicatoare luminoase, ale modului Auto şi ale modului de funcţionare real. Modul de funcţionare Fan (ventilator)

Apăsaţi butonul “MODE” (Mod) până când se aprinde lumina indicatoare “Fan” (Ventilator).

Apăsaţi butonul “FAN SPEED” (Viteză ventilator) pentru a alege viteza ventilatorului. Temperatura nu poate fi ajustată.

Nu puneţi furtunul pe fereastră. Modul de funcţionare Timer (Temporizator)

Când unitatea este pornită, apăsaţi butonul TIMER (Temporizator) pentru a activa programul de oprire automată. Lumina indicatoare Timer off (Temporizator dezactivat) se aprinde. Apăsaţi butonul Up (Sus) sau Down (Jos) pentru a alege ora dorită. Apăsaţi din nou butonul Timer (Temporizator) timp de 5 secunde, programul de pornire automată este activat. De asemenea, lumina indicatoare Timer on (Temporizator dezactivat) se aprinde. Apăsaţi butonul sus sau jos pentru a alege ora de pornire automată.

Când unitatea este oprită, apăsaţi butonul Timer (Temporizator) pentru a activa programul de pornire automată, apăsaţi din nou butonul timp de 5 secunde pentru a activa programul de oprire automată.

Apăsaţi sau ţineţi apăsat butonul Up (Sus) sau Down (Jos) pentru a schimba timpul de pornire/ oprire automată în paşi de 0,5 ore, până la 10 ore, apoi în paşi de 1 oră până la 24 de ore. Va începe numărătoarea inversă până la pornire.

Sistemul va reveni automat la afişajul temperaturii precedente dacă nu primeşte altă comandă într-un înterval de cinci secunde.

Pornirea sau oprirea în orice moment a unităţii ori aducerea temporizatorului la valoarea 0.0 va anula programul de pornire/oprire automată a temporizatorului. Operaţiunea Sleep (Repaus) (Eco)

Apăsând acest buton, temperatura selectată va creşte (răcire) sau va scădea (încălzire) cu 1°C în timp de 30 de minute. Temperatura va creşte (răcire) sau scădea (încălzire) cu încă 1°C după încă 30 de minute. Această valoare nouă de temperatură va fi menţinută timp de 7 ore înainte de a reveni la temperatura selectată iniţial. Acest lucru încheie modul Sleep (Repaus) şi unitatea va continua să funcţioneze aşa cum a fost iniţial programată. 5 Funcţionare218 / 276 RO Aparat de climatizare mobil / Manual de instrucţiuni

Notă: Această funcţie nu este disponibilă în modul Fan (Ventilator) sau Dry (Dezumidificare).

Zone Follow (Urmărire zonă)

Notă: Această caracteristică poate fi activată numai de la telecomandă. Telecomanda funcţionează ca un termostat de la distanţă care permite controlul precis al temperaturii în locul unde se află. Pentru a activa funcţia Zone Follow (Urmărire zonă), îndreptaţi telecomanda spre aparat şi apăsaţi Zone Follow (Urmărire zonă). Telecomanda va trimite acest semnal către aparatul de aer condiţionat până când apăsaţi Zone Follow (Urmărire zonă) din nou. Dacă unitatea nu primeşte semnalul Zone Follow (Urmărire zonă) / Temp Sensing (Senzor Temperatură) în timpul oricărui interval de 7 minute, unitatea va ieşi din modul Zone Follow (Urmărire zonă) / Temp Sensing (Senzor Temperatură).

Notă: Această funcţie nu este disponibilă în modul Fan (Ventilator) sau Dry (Dezumidificare). Repornire automată Dacă unitatea se opreşte în mod neaşteptat din cauza unei căderi de tensiune, aceasta va reporni automat la funcţia selectată anterior atunci când se restabileşte alimentarea cu energie. Reglarea direcţiei fluxului de aer Fanta poate fi reglată automat. Reglaţi automat direcţia fluxului de aer:

Când este pornită unitatea, fanta se deschide în întregime.

Apăsaţi butonul SWING (Pendulare) de pe panou sau de pe telecomandă pentru a activa funcţia de pendulare automată. Fanta va pendula automat în sus şi în jos.

Vă rugăm să nu reglaţi manual fanta. Aşteptaţi 3 minute înainte de a relua funcţionarea După ce s-a oprit unitatea, funcţionarea sa nu poate fi reluată în primele 3 minute. Această funcţie are rolul de a proteja unitatea. Funcţionarea va fi reluată automat după 3 minute. 5 FuncţionareAparat de clmatzare mobl / Manual de nstrucţun 219 / 276 RO Funcţia de gestionare a energiei (la unele modele) Când temperatura ambantă este ma mcă decât temperatura de setare pentru o peroadă de tmp, aparatul va opera automat funcţa de gestonare a energe. Compresorul ş motorul ventlatorulu se vor opr. Când temperatura ambantă este ma mare decât temperatura de setare, aparatul va renunţa automat la funcţa de gestonare a energe. Compresorul ş (sau) motorul ventlatorulu vor funcţona.

Notă: Pentru untatea cu ndcator lumnos de control al energe, ndcatorul lumnos se va aprnde sub această caracterstcă. Evacuarea apei

În modurle de dezumdfcare, scoateţ buşonul superor de evacuare dn spatele untăţ, nstalaţ conectorul de evacuare (mufă mamă unversală de 5/8”) ş furtunul de 3/4” (achzţonat local). Pentru modelele fără conector de evacuare, este sufcent să ntroduceţ furtunul de evacuare în orfcu. Amplasaţ capătul deschs al adaptorulu furtunulu drect deasupra zone de scurgere dn podea. Scoateţi buşonul superior de evacuareFurtun de evacuare continuă

În modul heatng pump (cu funcţonarea pompe de încălzre) scoateţ buşonul nferor de evacuare dn spatele untăţ, nstalaţ conectorul de evacuare (mufă mamă unversală de 5/8”) ş furtunul de 3/4” (achzţonat local). Pentru modelele fără conector de evacuare, este sufcent să ntroduceţ furtunul de evacuare în orfcu. Amplasaţ capătul deschs al adaptorulu furtunulu drect deasupra zone de scurgere dn podea.

Notă: Asguraţ-vă că furtunul este prns bne pentru a nu exsta perder de apă. Îndreptaţ furtunul spre scurgere, asgurându-vă că acesta nu prezntă îndotur care să oprească fluxul ape. Amplasaţ capătul furtunulu în scurgere ş asgurat-vă că acesta este îndreptat în jos pentru a permte curgerea ape. (Vez magnle cu ). Nu rdcaţ ncodată capătul furtunulu. (Vez magnle cu ). Când furtunul de evacuare contnuă nu este utlzat, asguraţ-vă că buşonul ş dopul de evacuare corespunzătoare sunt nstalate ferm pentru a preven scurgerle. 5 Funcţionare220 / 276 RO Aparat de clmatzare mobl / Manual de nstrucţun Scoateţi buşonul inferior de evacuareFurtun de evacuare continuă adaptor furtun de evacuareadaptor furtun de evacuareApăsaţi catarama pentru cablul de alimentare în capacul din spate.adaptor furtun de evacuareînălţime de pompare ≤ 1.8m

Când nvelul de apă dn tăvţa nferoară ajunge la un nvel prestablt, untatea emte 8 semnale sonore, ar pe afşajul dgtal apare “P1”. În acest moment, funcţonarea aparatulu de aer condţonat/ procesul de dezumdfcare se opreşte medat. Totuş, motorul ventlatorulu contnuă să funcţoneze (acest lucru este normal). Mutaţ cu atenţe untatea în locul de golre, scoateţ buşonul nferor de evacuare ş lăsaţ apa să curgă. Renstalaţ buşonul nferor de evacuare ş repornţ aparatul până când smbolul “P1” dspare. Dacă eroarea apare dn nou, apelaţ la un tehncan de servce.

Notă: Asguraţ-vă că renstalaţ ferm buşonul nferor de evacuare pentru a preven scurgerea înante de a utlza aparatul. 5 FuncţionareAparat de climatizare mobil / Manual de instrucţiuni 221 / 276 RO

Deconectaţi întotdeauna aparatul înainte de curaţare sau întreţinere.

Nu utilizaţi lichide inflamabile sau substanţe chimice pentru curăţarea unităţii.

Nu spălaţi aparatul sub apă curgătoare. Acest lucru cauzează pericol electric.

Nu utilizaţi aparatul dacă sursa de alimentare a fost deteriorată în timpul curăţării. Un cablu de alimentare deteriorat trebuie înlocuit cu un cablu nou de la producător.

6.1 Curăţaţi filtrul de aer

Filtru superior (scoateţi) Scoateţi şurubul, apoi scoateţi filtrul inferior. Demontarea filtrului de aer

Atenţionare: Nu utilizaţi unitatea fără filtru deoarece murdăria şi scamelel îl înfundă şi reduc performanţa. 6 Întreţinere222 / 276 RO Aparat de climatizare mobil / Manual de instrucţiuni Sfaturi pentru întreţinere

Asiguraţi-vă că aţi curăţat filtrul de aer la fiecare 2 săptămâni pentru o performanţă optimă.

Pentru a preveni mucegaiul, tava de colectare a apei trebuie evacuată imediat după apariţia erorii P1 şi înainte de depozitare.

În gospodăriile cu animale, va trebui să ştergeţi periodic grilajul pentru a preveni fluxul de aer blocat din cauza părului animal. Curăţaţi unitatea Curăţaţi unitatea folosind o cârpă umedă, fără scame şi un detergent delicat. Uscaţi unitatea cu o cârpă uscată, fără scame. Stocaţi unitatea atunci când nu o utilizaţi

Goliţi tava de colectare a apei conform instrucţiunilor din secţiunea următoare.

Porniţi aparatul pe modul Fan (ventilator) timp de 12 oreIntr-o încăpere caldă pentru a o usca şi pentru a preveni mucegaiul.

Opriţi aparatul şi deconectaţi-I de la priza electrică

Curăţaţi filtrul de aer conform instrucţiunilor din secţiunea anterioară. Reinstalaţi filtrul curat şi uscat înainte de depozitare.

Scoateţi bateriile din telecomandă. Asiguraţi-vă că păstraţi aparatul într-un loc răcoros şi întunecat. Expunerea la lumina directă a soarelui sau la căldura extremă poate scurta durata de viaţă a aparatului.

Notă: Carcasa şi partea frontală pot fi şterse cu o cârpă fără ulei sau spălate cu o cârpă înmuiată într-o soluţie de apă caldă şi un detergent lichid delicat de spălat vase. Clătiţi bine şi ştergeţi-I. Nu utilizaţi niciodată produse de curăţare dure, ceară sau lustruire pe partea frontală a carcasei. Asiguraţi-vă că aţi stors excesul de apă din cârpă înainte de a şterge butoanele de comandă. Excesul de apă din sau în jurul butoanelor de comandă poate cauza deteriorarea aparatului. 6 ÎntreţinereAparat de climatizare mobil / Manual de instrucţiuni 223 / 276 RO Înainte de a solicita întreţinerea, verificaţi aparatul în conformitate cu formularul de mai jos: Problema Cauze posibile Remedierea defecţiunilor Aparatul nu porneşte când se apasă butonul On/Off (Pornit/Oprit) Codul de eroare P1 Tava de colectare a apei este plină. Opriţi aparatul, evacuaţi apa din tava de colectare a apei şi reporniţi aparatul. În modul cool (de răcire): temperatura camerei este mai mică decât temperatura setată Resetaţi temperatura, Unitatea nu răceşte bine Filtrul de aer este blocat cu praf sau păr de animale Opriţi aparatul şi curăţaţi filtrul conform instrucţiunilor Furtunul de evacuare nu este conectat sau este blocat Opriţi unitatea, deconectaţi furtunul, verificaţi blocajul şi reconectaţi furtunul Unitatea are un nivel scăzut de agent frigorific Apelaţi un tehnician de service pentru a inspecta unitatea şi pentru a completa cu agent frigorific Temperatura setată este prea mare. Scădeţi temperatura setată. Ferestrele şi uşile din cameră sunt deschise Asiguraţi-vă că ferestrele şi uşile sunt închise. Zona camerei este prea mare Verificaţi dublu zona de răcire Există surse de căldură în cameră, Îndepărtaţi sursele de căldură dacă este posibil. Unitatea este zgomotoasă şi vibrează prea mult Suprafaţa nu este plană Aşezaţi unitatea pe o suprafaţă netedă şi plană Filtrul de aer este blocat cu praf sau păr de animale Opriţi aparatul şi curăţaţi filtrul conform instrucţiunilor Unitatea generează un sunet galgait Acest sunet este cauzat de scurgerea de agent frigorific în interiorul unităţii Acest lucru este normal 7 Diagnosticarea defectelor224 / 276 RO Aparat de climatizare mobil / Manual de instrucţiuni Anunţ de proiectare Proiectul şi specificaţiile pot fi modificate fără notificare prealabilă pentru îmbunătăţirea produsului. Consultaţi agenţia de vânzări sau producătorul pentru detalii. Orice actualizare a manualului va fi încărcată pe site-ul web de asistenţă, verificaţi pentru cea mai recentă versiune. Informaţii privind evaluarea energetică Evaluarea energetică pentru această unitate se bazează pe o instalaţie care utilizează o conductă de evacuare fără extindere, fără adaptor pentru ferestre culisante sau adaptor de evacuare pe perete A (aşa cum se arată în secţiunea Instalare din acest manual). Gama de temperaturi a unităţii Mod Gama de temperaturi Cool (răcire) 17-35°C Dry (uscat) 13-35°C Heat (Căldură) (modul de încălzire a pompei) 5-30°C Heat (Căldură) (modul de încălzire electrică) ≤30°C

Notă: Pentru a respecta EN 61000-3-11, produsul BA312H trebuie să fie conectat numai la o sursă care are impedanţaa sistemului cu valoarea de: I Zsys I = 0,348 ohmi sau mai puţin, produsul BA312C trebuie conectat numai la o sursă care are impedanţa sistemului cu valoarea de: I Zsys I =0,362 ohms sau mai puţin. Înainte de a conecta produsul la reţeaua de alimentare publică, vă rugăm să vă adresaţi autorităţii locale de alimentare pentru a vă asigura că reţeaua de alimentare îndeplineşte cerinţele de mai sus. 8 Proiectare şi note de conformitateAparat de climatizare mobil / Manual de instrucţiuni 225 / 276 RO Atunci când utilizaţi această unitate în ţările europene, trebuie respectate următoarele informaţii: Eliminare: Nu aruncaţi acest produs cu deşeurile menajere nesortate. Este necesară colectarea separată a acestor deşeuri pentru a fi supuse unui tratament special. Este interzisă eliminarea acestui aparatîmpreună cu deşeurile menajere. Există mai multe posibilităţi pentru eliminare: A) Autorităţile municipale au creat sisteme de colectare, în care pot fi eliminate deşeurile electronice fără costuri pentru utilizator. B) La cumpărarea unui produs nou, vânzătorul preia produsul vechi cel puţin fără costuri pentru utilizator. C) Producătorul preia aparatul vechi pentru a-I elimina cel puţin fără costuri pentru utilizator. D) Întrucât produsele vechi conţin resurse valoroase, ele pot fi vândute comercianţilor de deşeuri metalice. Eliminarea deşeurilor în păduri sau în natură pune în pericol sănătatea, deoarece substanţele periculoase ajung în pânza de apă freatică şi în lanţul alimentar. Acest produs respectă Directiva UE WEEE (2012/19/UE). Produsul este marcat cu un simbol de clasificare pentru deşeuri electrice şi electronice (WEEE). Acest simbol indică faptul că produsul nu trebuie eliminat cu alte deşeuri menajere la finalul perioadei de utilizare. Dispozitivele utilizate trebuie returnate la punctul special de reciclare de dispozitive electrice şi electronice. Pentru a găsi aceste sisteme de colectare contactaţi autorităţile locale sau distribuitorul de la care a fost achiziţionat produsul. Fiecare gospodărie are un rol important în recuperarea şi reciclarea electrocasnicelor vechi. Eliminarea corespunzătoare a electrocasnicelor utilizate ajută la prevenirea posibilelor consecinţe negative pentru mediu şi sănătatea umană. 9 Remarcă neoficială226 / 276 RO Aparat de climatizare mobil / Manual de instrucţiuni

10.1 Instrucţiune cu privire la F-Gaz

Acest produs conţine gaze cu efect de seră fluorurate. Gazele cu efect de seră fluorurate se află în echipamente închise ermetic. Instalările, servisările, întreţinerile, reparaţiile, verificările pentru scurgeri sau scoaterile din funcţiune ale echipamentelor şi reciclarea produsului trebuie efectuate de persoanele fizice, care deţin autorizaţii corespunzătoare. În cazul în care sistemul are instalat un sistem de detectare a scurgerilor, verificările pentru scurgeri trebuie efectuate cel puţin la fiecare 12 luni pentru a vă asigura că sistemul funcţionează corect. În cazul în care produsul trebuie verificat pentru scurgeri, acesta trebuie să specifice periodicitatea verificărilor, ţineţi evidenţa verificărilor pentru scurgeri.

Notă: Pentru echipamente închise ermetic, aparate de aer condiţionat portabile, aparate de aer condiţionat montate la fereastră şi dezumidificatoare, dacă echivalentul de CO

al gazelor cu efect de seră fluorurate este mai mic de 10 tone, nu trebuie efectuate verificări pentru scurgeri. 10 Instrucţiuni de instalareAparat de climatizare mobil / Manual de instrucţiuni 227 / 276 RO 11 Specificaţii Nume model Beko BA309C BA310AC BA312H BA312C Agent frigorific R290 R290 R290 R290 Cantitate totală de agent de răcire (g)

Clasa de climatizare T1 T1 T1 T1 Tipul de încălzire - - Pompa de încălzire

Capacitate de răcire (Btu/h) 8530 10000 12000 11680 Capacitate de răcire (W) 2500 2931 3517 3423 Capacitate de încălzire (Btu/h) - - 10000 - Capacitate de încălzire (W) - - 2931 - Răcire eficientă energetic (W/W)

Încălzire eficientă energetic (W/W) - - 2.91 - Nivelul energetic de răcire A A+ A A Nivelul energetic de încălzire - - A+ - Nivelul de energie la răcire (W)

Nivelul de energie la încălzire (W) - - 1007 - Tensiune/ frecvenţă (V/Hz) 220V-240V 50Hz, 1Ph 220V-240V 50Hz, 1Ph 220V-240V 50Hz, 1Ph 220V-240V 50Hz, 1Ph Unitate ambalată (L x Î x A) mm 489x403x880 515x443x880 515x443x880 515x443x880 Greutatea unităţii - ambalată (kg)

1. Specificatiile sunt valori standard calcaulate pe baza conditiilor nominale de functionare. Ele pot

Varia in conditii diferite de lucru.

2. Compania noastra face imbunatatiri tehnice continue. Nu se vor trimite notificari in prealabilă pentru
