MANUALE UTENTE BA309C BEKO

für Änderungen der technischen Daten. Bitte lesen Sie das Typenschild auf dem Klimagerät. 3. Der Nennwert wird unter 35/24 (Ein) 35/24 (Aus) geprüft.Hersteller: Arcelik A.S. Karaagac Cd. Nr.: 2-6 34445 Sutluce, Beyoglu, Istanbul, TürkeiPrima dell’utilizzo, leggere il presente manuale. Gentile Cliente, grazie per aver scelto un prodotto Beko. Ci auguriamo che possa essere soddisfatto del prodotto che è stato realizzato secondo elevati standard di qualità e con una tecnologia all'avanguardia. Pertanto, prima di utilizzare il prodotto, legga attentamente tutto il manuale e i documenti che lo accompagnano avendo cura di conservarli per un riferimento futuro. Se cede il prodotto a terzi, fornisca anche il manuale utente. Segua tutte le avvertenze e le informazioni riportate nel presente manuale. Signicato dei simboli I seguenti simboli sono utilizzati in diverse sezioni del presente manuale: Il presente prodotto è stato realizzato in strutture ecosostenibili e moderneConforme alla Direttiva RAEE. Non contiene PCB.

Informazioni importanti o suggerimenti pratici sull'utilizzo.

Avvertenza: situazioni che mettono a rischio l'incolumità di persone o cose. Avvertenza: operazioni da non eseguire mai.

• Attenzione: rischio di scosse elettriche. Attenzione alle superfici calde. Non coprirlo. Questo simbolo indica che il manuale operativo deve essere letto con attenzione. Questo simbolo indica che il personale addetto all'assistenza deve maneggiare questo dispositivo con riferimento al manuale di installazione. Questo simbolo indica che questo dispositivo usa un refrigerante infiammabile. Se il refrigerante perde ed è esposto a una fonte di ignizione esterna, c'è un rischio di incendio.Condizionatore d’aria mobile / Manuale di istruzioni 141 / 276 IT Sommario 1 Msure d scurezza 142 2 Avvertenze (solo per l'utlzzo del refrgerante R290) 148 3 Preparazone 161 4 Installazone 163 4.1 Scelta della corretta ubicazione p. 163
• 4.2 Installazione consigliata p. 163
• 4.3 Attrezzatura necessaria p. 164
• 4.4 Accessori p. 164
• 4.5 Kit di installazione su nestre p. 165
• 5 Funzonamento 169 5.1 Istruzioni di funzionamento p. 172
• 5.2 Altre funzioni p. 174

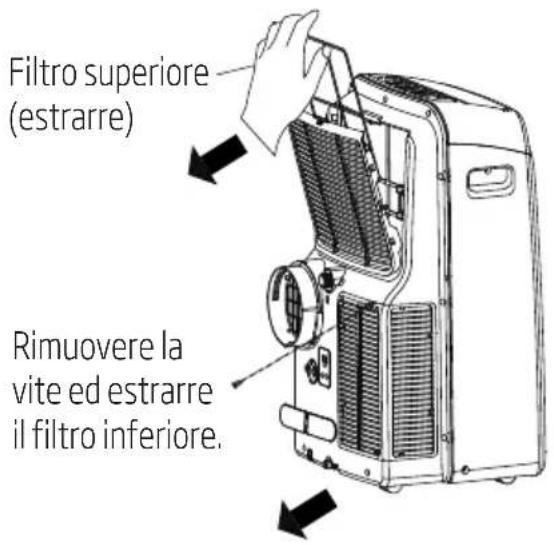

• 6 Manutenzone 177 6.1 Pulire il ltro dell'aria p. 177
• 7 Dagnos de guast 179 8 Modello e note d conformtà 180 9 Nota socale 181 10 Istruzon per l'nstallazone 182 10.1 Istruzioni per i gas uorurati 11 Specfche tecnche 183142 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni 1 Misure di sicurezza Attenzione Per prevenire la morte o lesioni dell'utente o di altre persone e danni materiali, attenersi alle seguenti istruzioni. Un errato utilizzo dovuto alla mancata osservanza delle istruzioni può causare morte, lesioni o danni. p. 182

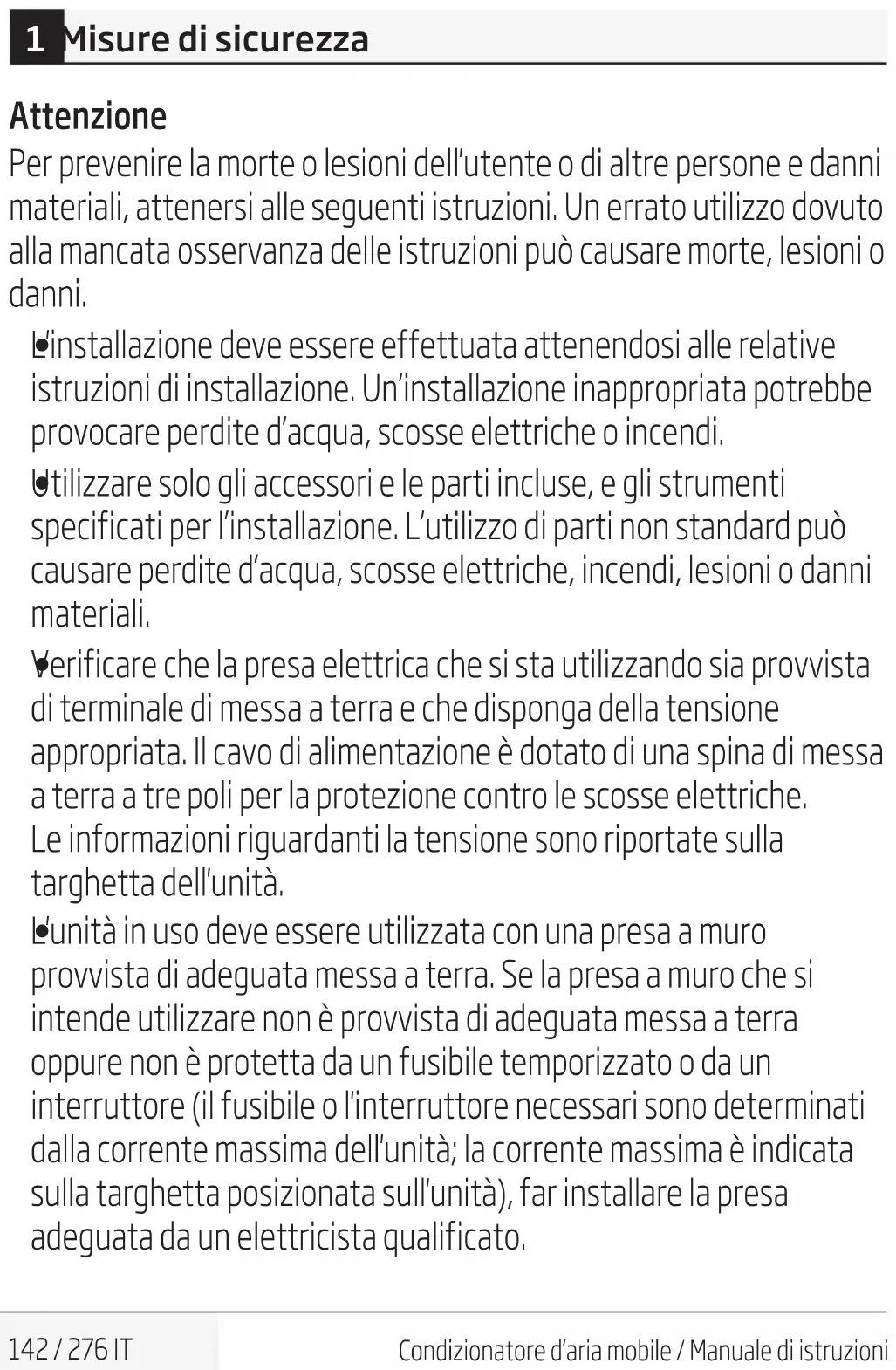

L'installazione deve essere effettuata attenendosi alle relative istruzioni di installazione. Un’installazione inappropriata potrebbe provocare perdite d’acqua, scosse elettriche o incendi.

Utilizzare solo gli accessori e le parti incluse, e gli strumenti specificati per l’installazione. L’utilizzo di parti non standard può causare perdite d’acqua, scosse elettriche, incendi, lesioni o danni materiali.

Verificare che la presa elettrica che si sta utilizzando sia provvista di terminale di messa a terra e che disponga della tensione appropriata. Il cavo di alimentazione è dotato di una spina di messa a terra a tre poli per la protezione contro le scosse elettriche. Le informazioni riguardanti la tensione sono riportate sulla targhetta dell'unità.

L'unità in uso deve essere utilizzata con una presa a muro provvista di adeguata messa a terra. Se la presa a muro che si intende utilizzare non è provvista di adeguata messa a terra oppure non è protetta da un fusibile temporizzato o da un interruttore (il fusibile o l'interruttore necessari sono determinati dalla corrente massima dell'unità; la corrente massima è indicata sulla targhetta posizionata sull'unità), far installare la presa adeguata da un elettricista qualificato.Condizionatore d’aria mobile / Manuale di istruzioni 143 / 276 IT 1 Misure di sicurezza

Installare l'unità su una superficie piana e robusta. Il mancato rispetto di questo requisito può comportare danni o eccessivi rumori e vibrazioni.

Mantenere l'unità libera da ostruzioni per assicurarne il corretto funzionamento e per ridurre i rischi per la sicurezza.

Non modificare la lunghezza del cavo di alimentazione o utilizzare una prolunga per alimentare l'unità.

Non collegare alla stessa presa elettrica altri apparecchi elettrici. Un'alimentazione inadeguata può causare incendi o scosse elettriche.

Non installare il condizionatore d'aria in un ambiente umido, quale un bagno o una lavanderia. Un’eccessiva esposizione all'acqua potrebbe provocare cortocircuiti nei componenti elettrici.

Non installare l'unità in un ambiente che può essere esposto a gas combustibili, in quanto ciò può causare incendi.

L'unità è dotata di rotelle per facilitarne lo spostamento. Assicurarsi di non passare le rotelle su tappeti spessi o sopra alcun oggetto, in quanto ciò può causarne il ribaltamento.

Non azionare un'unità che è caduta o è danneggiata.

L'apparecchio con riscaldatore elettrico deve essere collocato ad almeno 1 metro di distanza da materiali combustibili.

Non toccare l'unità con le mani bagnate o umide o a piedi nudi.

Se il condizionatore d'aria viene rovesciato durante l'utilizzo, spegnere l'unità e scollegarla immediatamente dall'alimentazione principale. Controllare visivamente l'unità per assicurarsi che non riporti danni. Se si sospetta che l'unità sia stata danneggiata, contattare un tecnico oppure il servizio clienti per assistenza.144 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni

Durante un temporale, scollegare l'alimentazione per evitare danni alla macchina dovuti ai fulmini.

Il climatizzatore deve essere utilizzato in modo da essere protetto dall'umidità, per esempio dalla formazione di condensa, da schizzi d'acqua, ecc. Non posizionare o conservare il climatizzatore in luoghi in cui possa cadere o entrare in contatto con acqua o altri liquidi. In tal caso, scollegarlo immediatamente dalla presa elettrica.

Eseguire tutti i collegamenti elettrici rigorosamente secondo il diagramma di cablaggio situato all'interno dell'unità.

La progettazione della scheda a circuito stampato (PCB) prevede un fusibile per fornire protezione da sovracorrente. Le specifiche del fusibile sono riportate sul circuito stampato, ad esempio: T 3.15A/250V, ecc.

Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su se controllati o istruiti sull'utilizzo sicuro dell'apparecchio e se ne comprendono i possibili rischi. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini se non di età superiore agli 8 anni e sotto la supervisione di un adulto. Tenere l’apparecchio e il suo cavo lontano dalla portata dei bambini minori di 8 anni. (applicabile per i paesi europei).

Questo elettrodomestico non è destinato all'utilizzo da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte o che non posseggono la dovuta esperienza e conoscenza, a meno che non siano controllate o istruite all'uso dell'elettrodomestico da una persona responsabile della loro sicurezza. (applicabile per gli altri paesi, eccetto i paesi europei) 1 Misure di sicurezzaCondizionatore d’aria mobile / Manuale di istruzioni 145 / 276 IT

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'elettrodomestico. I bambini devono essere costantemente controllati se si trovano nei pressi dell’unità.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal servizio di assistenza o da personale qualificato al fine di evitare rischi.

Prima di effettuare la pulizia o altro tipo di manutenzione, l’apparecchio deve essere scollegato dalla pressa di corrente.

Non rimuovere le parti protettive fisse. Non usare questo elettrodomestico se non funziona correttamente, se è caduto o se è stato danneggiato.

Non far passare il cavo sotto i tappeti. Non coprire il cavo con tappeti, passatoie o coperture simili. Non far passare il cavo sotto mobili o apparecchi. Disporre il cavo lontano da zone di passaggio e dove non sarà di inciampo.

Non azionare l'unità con un cavo, una presa, un fusibile elettrico o un interruttore danneggiati. Rimuovere l'unità o inviarla ad un centro di assistenza autorizzato per l'analisi e/o la riparazione.

Per ridurre il rischio di incendi o di scosse elettriche, non utilizzare questa apparecchiatura con qualsiasi dispositivo di controllo della velocità a stato solido.

L'elettrodomestico deve essere installato in conformità con le normative di cablaggio nazionali.

Contattare il tecnico autorizzato al servizio di assistenza per la riparazione o la manutenzione di questa unità.

Contattare il tecnico autorizzato per l'installazione di questa unità. 1 Misure di sicurezza146 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni

Non ostruire o coprire le griglie di ingresso o di uscita.

Non utilizzare questo prodotto per funzioni diverse da quelle descritte in questo manuale di istruzioni.

Prima della pulizia, spegnere l'alimentazione e scollegare l'unità.

Scollegare l'alimentazione nel caso in cui si avvertono rumori o odori strani, oppure se fuoriesce del fumo dall'unità.

Non premere i pulsanti sul pannello di controllo con qualcosa di diverso dalle dita.

Non rimuovere le parti protettive fisse. Non usare questo elettrodomestico se non funziona correttamente, se è caduto o se è stato danneggiato.

Non azionare oppure arrestare l'unità inserendo o tirando la spina del cavo di alimentazione.

Non utilizzare sostanze chimiche pericolose per la pulizia o che possano entrare in contatto con l'unità. Non utilizzare l'elettrodomestico in presenza di sostanze infiammabili o vapori come alcool, insetticidi, benzina, ecc.

Il climatizzatore deve essere sempre trasportato in posizione verticale e posizionato su una superficie piana e stabile durante l'uso.

Rivolgersi sempre ad una persona qualificata per effettuare le riparazioni. Sostituire il cavo dell'alimentatore danneggiato con un nuovo cavo di alimentazione ottenuto dal fabbricante del prodotto e non con un cavo riparato.

Tenere la spina per il capo della spina di alimentazione quando la si estrae. 1 Misure di sicurezzaCondizionatore d’aria mobile / Manuale di istruzioni 147 / 276 IT

Spegnere il prodotto quando non è in uso.

Avvertenza: non utilizzare mezzi manuali per l'accelerazione del processo di sbrinamento o per la pulizia diversi da quelli consigliati dal produttore. L'apparecchio deve essere conservato in una stanza senza fonti di ignizione a funzionamento continuo (ad esempio: fiamme libere, un apparecchio a gas in funzione o un riscaldatore elettrico in funzione). Non perforare né bruciare. Siate consapevoli del fatto che i refrigeranti potrebbero non avere un odore.

Sull'apparecchio deve essere indicato l'isolamento dell'interruttore differenziale (RCD) avente una corrente di esercizio residua non superiore a 30 mA.

Questo apparecchio è destinato all'uso in ambito domestico e in applicazioni similari, quali

zone cucina riservate al personale in negozi, uffici e altri ambienti lavorativi;

da parte dei clienti in alberghi, motel e altri ambienti di tipo residenziale;

ambienti simili a bed e breakfast; 1 Misure di sicurezza148 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni

Non utilizzare mezzi di accelerazione del processo di sbrinamento o per la pulizia che non sia quelli consigliati dal produttore.

L'apparecchio deve essere conservato in una stanza senza fonti di ignizione a funzionamento continuo (ad esempio: fiamme libere, un apparecchio a gas in funzione o un riscaldatore elettrico in funzione).

Non perforare né bruciare.

Siate consapevoli del fatto che i refrigeranti potrebbero non avere un odore.

L'apparecchio BA309C/BA310AC deve essere installato, messo in funzione e conservato in una stanza con una superficie del suolo più grande di 10 m

L'apparecchio BA312C/BA312H deve essere installato, messo in funzione e conservato in una stanza con una superficie del suolo più grande di 12 m

Occorre osservare la conformità con la normativa nazionale sul gas.

Mantenere le prese d'aria libere da ostruzioni.

L’apparecchio deve essere riposto in modo da evitare il verificarsi di danni meccanici.

Si avverte che l'apparecchio deve essere conservato in un'area ben ventilata le cui dimensioni corrispondano all'area dei locali specificata per il funzionamento.

Eventuali addetti ai lavori con il circuito refrigerante devono detenere un certificato valido recente da un’autorità di valutazione accreditata del settore, che autorizzi le competenze nel gestire in modo sicuro i refrigeranti in conformità con le specifiche di valutazione riconosciute dal settore. 2 Avvertenze (solo per l'utilizzo del refrigerante R290)Condizionatore d’aria mobile / Manuale di istruzioni 149 / 276 IT

La manutenzione deve essere effettuata come raccomandato dal produttore del dispositivo. Manutenzione e riparazioni che richiedono l'assistenza di altro personale qualificato saranno eseguite sotto la supervisione di una persona competente nell'uso di refrigeranti infiammabili.

1. Trasporto di apparecchiature contenenti refrigeranti infiammabili.

Vedere le normative sul trasporto.

2. Contrassegni delle apparecchiature utilizzando cartelli.

Vedere le normative locali.

3. Smaltimento delle apparecchiature con refrigeranti infiammabili.

Vedere le normative nazionali.

4. Stoccaggio di attrezzature/apparecchi

Lo stoccaggio delle apparecchiature deve essere conforme alle istruzioni del produttore.

5. Stoccaggio di apparecchiature imballate (invendute)

La protezione delle confezioni stoccate deve essere costruita in modo tale che il danno meccanico all'apparecchiatura all'interno del pacco non provochi una perdita di carica del refrigerante. Il numero massimo di pezzi di apparecchiature autorizzati per essere stoccati insieme sarà determinato dalle normative locali.

6. Informazioni sull'assistenza

1) Controlli dell'area

Prima di iniziare l'intervento sui sistemi contenenti refrigeranti infiammabili, sono necessari controlli di sicurezza per garantire di ridurre al minimo il rischio di combustione. Per la riparazione del sistema di refrigerazione, attenersi alle precauzioni prima di effettuare interventi sul sistema. 2 Avvertenze (solo per l'utilizzo del refrigerante R290)150 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni

2) Procedura di lavoro

I lavori devono essere eseguiti in una procedura controllata in modo da ridurre al minimo il rischio che un gas infiammabile o vapore sia presente durante l'esecuzione del lavoro.

3) Area di lavoro generale

Tutto il personale di manutenzione e gli altri che lavorano nell'area locale devono essere istruiti sulla natura del lavoro svolto. Il lavoro in spazi ristretti deve essere evitato. L'area intorno allo spazio di lavoro deve essere sezionata. Assicurarsi che le condizioni all'interno dell'area siano state rese sicure dal controllo del materiale infiammabile.

4) Controllo della presenza di refrigerante

L'area deve essere controllata con un rilevatore di refrigerante adeguato prima e durante il lavoro, per assicurarsi che il tecnico sia consapevole della presenza di ambienti potenzialmente infiammabili. Assicurarsi che le apparecchiature di rilevamento delle perdite in uso siano adatte per l'uso con refrigeranti infiammabili, ovvero senza scintille, adeguatamente sigillate o a sicurezza intrinseca.

5) Presenza di estintori

Se si deve effettuare un intervento a caldo nelle apparecchiature di refrigerazione o in qualsiasi parte associata, tenere a portata di mano dispositivi antincendio. Tenere un estintore a polvere asciutta o con CO

nei pressi dell'area di carica. 2 Avvertenze (solo per l'utilizzo del refrigerante R290)Condizionatore d’aria mobile / Manuale di istruzioni 151 / 276 IT

6) Nessuna fonte di combustione

Il personale che interviene in un sistema di refrigerazione esponendo le tubazioni che contengono o hanno contenuto refrigerante infiammabile non deve utilizzare fonti di combustione in modo che possa comportare il rischio di incendio o esplosione. Il personale non deve essere fumare durante l'intervento. Tutte le possibili fonti di combustione, comprese fumare, devono essere tenuti sufficientemente lontane dal sito di installazione, riparazione, rimozione e smaltimento, durante il quale il refrigerante infiammabile può essere rilasciato nello spazio circostante. Prima dell'intervento, è necessario controllare l'area intorno alle apparecchiature per assicurarsi che non vi siano pericoli infiammabili o rischi di combustione. Devono essere apposti cartelli di “Vietato fumare”.

Assicurarsi che l'area sia aperta o venga adeguatamente ventilata prima di intervenire nel sistema o effettuare qualsiasi intervento a caldo. Fornire un grado di ventilazione continua durante il periodo dell'intervento. La ventilazione deve disperdere in modo sicuro il refrigerante rilasciato e preferibilmente espellerlo all'esterno nell'atmosfera.

8) Controlli alle apparecchiature di refrigerazione

I componenti elettrici sostituiti devono essere idonei allo scopo e alle specifiche corrette. Attenersi sempre alle linee guida di manutenzione e assistenza del produttore. In caso di dubbi, rivolgersi al reparto tecnico del produttore per assistenza. I seguenti controlli devono essere applicati agli impianti che utilizzano refrigeranti infiammabili: 2 Avvertenze (solo per l'utilizzo del refrigerante R290)152 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni

la quantità di carica deve essere conforme alle dimensioni della stanza in cui sono installate le parti contenenti refrigerante;

i macchinari e le prese di ventilazione devono funzionare in modo adeguato e non devono essere ostruite;

se viene utilizzato un circuito di refrigerazione indiretta, il circuito secondario deve essere controllato per verificare la presenza di refrigerante; i contrassegni sull'apparecchiatura devono essere sempre visibili e leggibili. i contrassegni e i segni illeggibili devono essere corretti;

Il tubo o i componenti di refrigerazione sono installati in una posizione in cui è improbabile che possano essere esposti a qualsiasi sostanza che possa corrodere componenti contenenti refrigerante, a meno che i componenti non siano realizzati con materiali che sono intrinsecamente resistenti alla corrosione o adeguatamente protetti da corrosione.

9) Controlli ai dispositivi elettrici

La riparazione e la manutenzione di componenti elettrici comprendono controlli di sicurezza iniziali e procedure di ispezione dei componenti. In presenza di un guasto che potrebbe compromettere la sicurezza, l'alimentazione elettrica non deve essere collegata al circuito finché il guasto non viene riparato in modo soddisfacente. Se il guasto non può essere corretto immediatamente ma è necessario continuare l’uso, deve essere utilizzata una soluzione temporanea adeguata. Il problema deve essere segnalato al proprietario dell'apparecchiatura in modo che tutte le parti siano al corrente. 2 Avvertenze (solo per l'utilizzo del refrigerante R290)Condizionatore d’aria mobile / Manuale di istruzioni 153 / 276 IT I controlli di sicurezza iniziali devono comprendere, senza limiti:

lo scaricamento dei condensatori: questa operazione deve essere eseguita in modo sicuro per evitare scintille.

Non devono esservi componenti elettrici sotto tensione e cablaggio esposto durante la carica, il recupero o lo spurgo del sistema;

Vi deve essere una continuità di messa a terra.

7. Riparazioni ai componenti sigillati

1) Durante le riparazioni ai componenti sigillate, scollegare tutta

l'alimentazione elettrica dalle apparecchiature da sottoporre ad intervento prima della rimozione delle coperture sigillate, ecc. Se è assolutamente necessario disporre di alimentazione elettrica sulle apparecchiature durante la manutenzione, collocare un rilevatore di perdite sempre attivo nel punto più critico per avvertire di una situazione potenzialmente pericolosa.

2) Prestare particolare attenzione a quanto segue per garantire

che, intervenendo sui componenti elettrici, l'alloggiamento non viene alterato in modo tale da influire negativamente sul livello di protezione. Ciò include danni ai cavi, un numero eccessivo di collegamenti, terminali non conformi alle specifiche originali, danni alle guarnizioni, un'installazione non corretta delle guarnizioni, ecc. Assicurarsi che gli apparecchi siano montati saldamente. Assicurarsi che le guarnizioni o i materiali di tenuta non siano degradati in modo da essere inutilizzabili per impedire l'ingresso di atmosfere infiammabili. Le parti di ricambio devono essere conformi alle specifiche del produttore. 2 Avvertenze (solo per l'utilizzo del refrigerante R290)154 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni

Nota: L'uso di sigillante siliconico potrebbe inibire l'efficacia di alcuni tipi di apparecchiature di rilevamento di perdite. I componenti a sicurezza intrinseca non devono essere isolati prima di intervenire su di essi.

8. Riparazione di componenti a sicurezza intrinseca

Non applicare carichi induttivi o capacitivi permanenti al circuito senza garantire che non superino la tensione ammissibile e la corrente consentita per le apparecchiature in uso. I componenti a sicurezza intrinseca sono gli unici su cui si può intervenire mentre sono sotto tensione in presenza di un'atmosfera infiammabile. Le apparecchiature di test devono disporre di una portata nominale adeguata. Sostituire i componenti solo con i ricambi specificati dal produttore. Le parti non specificate dal produttore possono provocare la combustione di refrigerante nell'atmosfera a causa di una perdita.

Controllare che il cablaggio non sarà soggetto ad usura, corrosione, pressione eccessiva, vibrazioni, bordi taglienti o altri effetti negativi sull'ambiente. Il controllo deve inoltre tener conto degli effetti dell'invecchiamento o delle vibrazioni continue provenienti da fonti quali compressori o ventilatori.

10. Rilevamento di refrigeranti infiammabili

In nessun caso le potenziali fonti di combustione devono essere utilizzate per la ricerca o il rilevamento di perdite di refrigerante. Non si deve utilizzare una torcia alogena (o qualsiasi altro rivelatore che utilizza una fiamma libera). 2 Avvertenze (solo per l'utilizzo del refrigerante R290)Condizionatore d’aria mobile / Manuale di istruzioni 155 / 276 IT

11. Metodi di rilevamento perdite

I rilevatori elettronici di perdite devono essere utilizzati per individuare i refrigeranti infiammabili, ma la sensibilità potrebbe non essere adeguata o potrebbe essere necessaria. I rilevatori elettronici di perdite devono essere utilizzati per rilevare i refrigeranti infiammabili, ma la sensibilità potrebbe non essere adeguata oppure potrebbero necessitare di una ricalibrazione (le apparecchiature di rilevamento devono essere calibrate in un'area priva di refrigerante). Assicurarsi che il rilevatore non sia una potenziale fonte di accensione e sia adatto per il refrigerante utilizzato. Le apparecchiature di rilevamento di perdite devono essere impostate ad una percentuale di LFL del refrigerante e calibrato in base al refrigerante impiegato e la percentuale appropriata di gas (25% massimo) deve essere verificata. I fluidi di rilevamento delle perdite sono adatti per l'uso con la maggior parte dei refrigeranti, ma si deve evitare l'uso di detergenti a base di cloro in quanto il cloro potrebbe reagire con il refrigerante e corrodere le tubazioni di rame. Se si sospetta una fuga, tutte le fiamme libere devono essere rimosse/spente. In caso di perdita di refrigerante che richiede brasatura, tutto il refrigerante viene recuperato dal sistema o isolato (tramite valvole di isolamento) in una parte del sistema lontana dalla perdita. L'azoto esente da ossigeno (OFN) viene quindi spurgato attraverso il sistema sia prima che durante il processo di brasatura.

12. Rimozione ed evacuazione

Quando si interviene sul circuito refrigerante per effettuare le riparazioni o per qualsiasi altro scopo, utilizzare procedure convenzionali. Tuttavia, è importante osservare le migliori prassi tenendo in considerazione l'infiammabilità. Attenersi alla seguente procedura: 2 Avvertenze (solo per l'utilizzo del refrigerante R290)156 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni

rimuovere refrigerante;

spurgare il circuito con gas inerte;

purgare di nuovo con gas inerte;

interrompere il circuito tramite intercettazione o brasatura. La carica di refrigerante deve essere recuperata nelle bombole di recupero corrette. Eseguire il “flussaggio” del sistema con OFN per rendere sicura l'unità. Potrebbe essere necessario ripetere più volte questa procedura. Non utilizzare aria compressa o ossigeno per questa operazione. Il flussaggio si ottiene interrompendo il vuoto nel sistema con OFN e continuando a riempire fino al raggiungimento della pressione di esercizio, quindi sfiatando nell'atmosfera e infine tirando verso il vuoto. Questo processo deve essere ripetuto finché non vi è più refrigerante all'interno del sistema. Quando si utilizza la carica OFN finale, il sistema deve essere sfiatato fino alla pressione atmosferica per consentire l'intervento. Questa operazione è assolutamente vitale se si devono effettuare le operazioni di brasatura sulle tubazioni. Assicurarsi che la presa della pompa a vuoto non sia vicino a fonti di combustione e che sia disponibile ventilazione.

13. Procedure di carica

Oltre alle procedure di carica convenzionali, attenersi ai seguenti requisiti: Assicurarsi che non si verifichi la contaminazione di diversi refrigeranti quando si utilizzano apparecchiature di carica. I flessibili o i condotti devono essere più corti possibili per ridurre al minimo la quantità di refrigerante contenuta. Le bombole devono essere tenute in posizione verticale. 2 Avvertenze (solo per l'utilizzo del refrigerante R290)Condizionatore d’aria mobile / Manuale di istruzioni 157 / 276 IT Assicurarsi che il sistema refrigerante sia collegato a terra prima di caricare il sistema con refrigerante. Etichettare il sistema al termine della carica (se non è già etichettato). Prestare estrema cautela a non riempire eccessivamente il sistema refrigerante. Prima di caricare il sistema, è necessario testare la con pressione con OFN. Devono essere testate eventuali perdite del sistema al termine di ricarica, ma prima della messa in servizio. Prima di uscire dal sito, è necessario effettuare un ulteriore test di perdite.

Prima di effettuare questa procedura, è essenziale che il tecnico abbia acquisito piena familiarità con le apparecchiature e tutti i suoi dettagli. Si raccomanda di adottare una buona prassi per recuperare in modo sicuro tutti i refrigeranti. Prima di effettuare l'operazione, nel caso in cui sia necessaria l'analisi del refrigerante recuperato prima del riutilizzo, prelevare un campione di olio e refrigerante. È essenziale che l'alimentazione elettrica sia disponibile prima di iniziare operazione. a. Acquisire familiarità con le apparecchiature e il relativo funzionamento. b. Isolare elettricamente il sistema. c. Prima di eseguire la procedura, verificare quanto segue: le apparecchiature meccaniche di movimentazione sono disponibili, ove necessario, per la movimentazione di bombole di refrigerante; tutti i dispositivi di protezione individuale sono disponibili e sono utilizzati in modo corretto; il processo di recupero è monitorato in ogni momento da personale competente; le apparecchiature di recupero e le bombole devono essere conformi agli standard adeguati. 2 Avvertenze (solo per l'utilizzo del refrigerante R290)158 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni d. Ove possibile, pompare il sistema di refrigerante. e. Se il vuoto non è possibile, fare in modo che un collettore rimuova il refrigerante da varie parti del sistema. f. Assicurarsi che la bombola si trovi sulle bilance prima di effettuare il recupero. g. Avviare la macchina di recupero e azionarla in conformità alle istruzioni del produttore. h. Non riempire eccessivamente le bombole. (Non oltre l'80% del volume di carica del liquido).

i. Non superare la pressione massima di esercizio delle bombole,

seppure temporaneamente. j. Una volta riempite correttamente le bombole e terminato il processo, assicurarsi che le bombole e le apparecchiature siano state rimosse tempestivamente dal sito e tutte le valvole di isolamento sulle apparecchiature siano chiuse. k. Il refrigerante recuperato non deve essere caricato in un altro sistema di refrigerazione a meno che non sia stato pulito e controllato.

Le apparecchiature devono essere etichettate indicando la messa fuori servizio e lo svuotamento di refrigerante. L'etichetta deve essere datata e firmata. Assicurarsi che sulle apparecchiature siano presenti delle etichette che indichino la presenza di refrigerante infiammabile. 2 Avvertenze (solo per l'utilizzo del refrigerante R290)Condizionatore d’aria mobile / Manuale di istruzioni 159 / 276 IT

Quando si rimuove il refrigerante da un sistema, per la manutenzione o la messa fuori servizio, si raccomanda di adottare una buona prassi per rimuovere in modo sicuro tutti i refrigeranti. Quando si trasferisce il refrigerante in bombole, assicurarsi di utilizzare esclusivamente bombole adeguate per il recupero del refrigerante. Assicurarsi che sia disponibile il numero corretto di bombole per la carica totale del sistema. Tutte le bombole da utilizzare sono designate per il refrigerante recuperato ed etichettate per tale refrigerante (ovvero bombole speciali per il recupero del refrigerante). Le bombole devono essere dotate di valvola di sicurezza e relative valvole di isolamento in buone condizioni. Le bombole di recupero sono evacuate e, ove possibile, raffreddate prima del recupero. Le apparecchiature di recupero devono essere in buone condizioni con una serie di istruzioni relative alle apparecchiature a portata di mano e devono essere adeguate per il recupero dei refrigeranti infiammabili. Inoltre, una serie di bilance calibrate deve essere disponibile e in buone condizioni. I flessibili devono essere dotati di attacchi di scollegamento privi di perdite e in buone condizioni. Prima di utilizzare la macchina di recupero, verificare che sia in condizioni di funzionamento soddisfacente, sia stata effettuata una corretta manutenzione e tutti i componenti elettrici associati siano sigillati per evitare la combustione in caso di rilascio di refrigerante. In caso di dubbi, consultare il produttore. 2 Avvertenze (solo per l'utilizzo del refrigerante R290)160 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni Il refrigerante recuperato deve essere riportato al fornitore del refrigerante nella bombola di recupero adeguata e con la relativa Nota di trasferimento dei rifiuti compilata. Non mischiare i refrigeranti in unità di recupero e, soprattutto, non in bombole. Se si devono rimuovere compressori o olio per compressori, assicurarsi che siano stati evacuati ad un livello accettabile per garantire che il refrigerante infiammabile non rimanga all'interno del lubrificante. Il processo di evacuazione deve essere effettuato prima di riportare il compressore ai fornitori. Adottare esclusivamente il riscaldamento elettrico sul corpo del compressore per accelerare questo processo. Quando si scarica l'olio da un sistema, l'operazione deve essere eseguita in modo sicuro. 2 Avvertenze (solo per l'utilizzo del refrigerante R290)Condzonatore d’ara moble / Manuale d struzon 161 / 276 IT Pannello di controllo Griglia orizzontale (con oscillazione automatica) Maniglie (entrambi i lati) Pannello Rotella Fronte 3 Preparazione162 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni

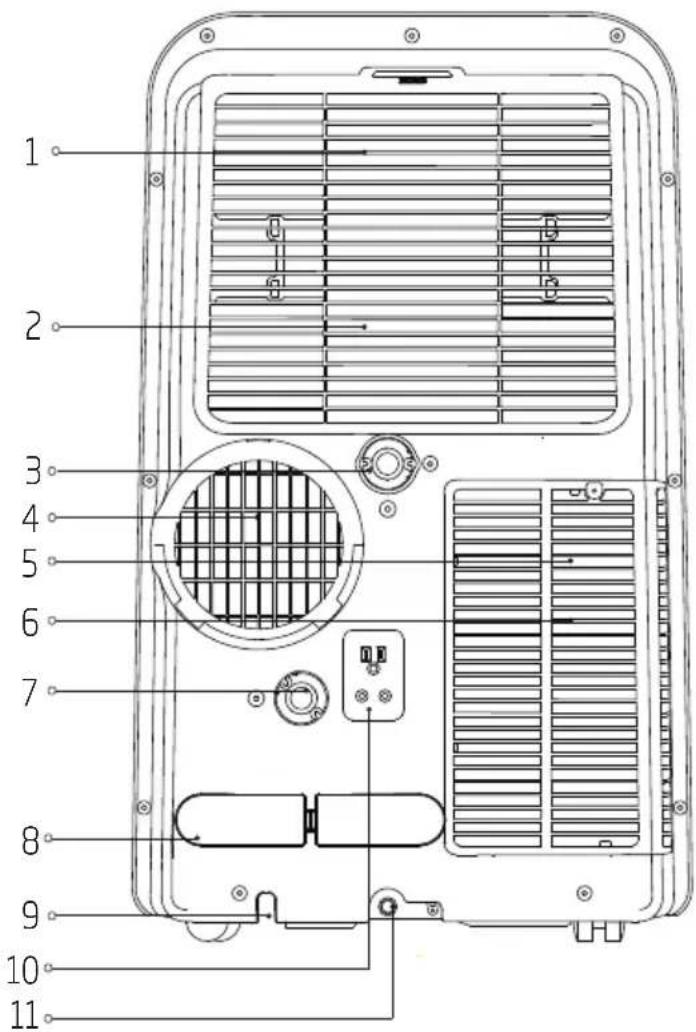

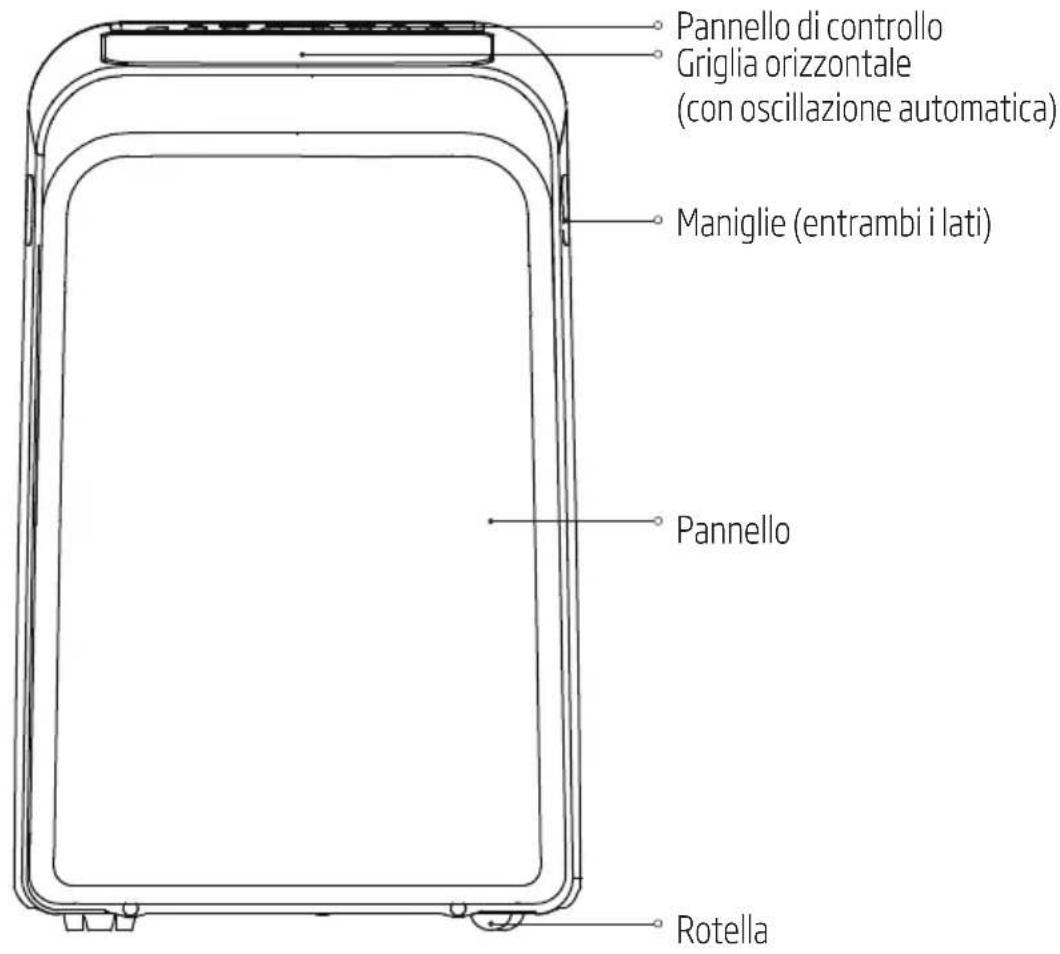

1. Filtro dell'aria superiore (dietro la griglia)

2. Presa d'aria superiore

3. Sbocco di drenaggio

6. Presa d'aria inferiore

7. Sbocco di drenaggio (solo per il modello

8. Staffa del cavo alimentazione

9. Alloggiamento per il cavo di alimentazione

10. Presa di corrente elettrica

11. Sbocco di drenaggio della vaschetta inferiore

Retro 3 PreparazioneCondzonatore d’ara moble / Manuale d struzon 163 / 276 IT

4.1 Scelta della corretta ubicazione

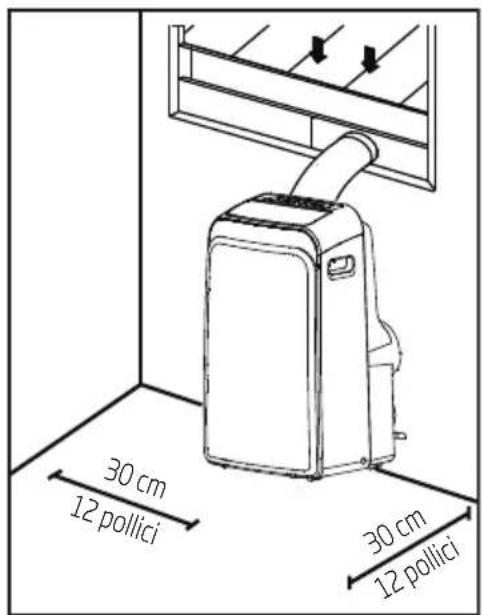

30 cm30 cm12 pollici12 pollici Il luogo d nstallazone deve soddsfare requst seguent:

Installare l'untà nelle vcnanze d una presa provvsta d termnale d messa a terra, e n modo che lo sbocco d drenaggo della vaschetta d raccolta (che s trova sul retro dell'untà) sa accessble.

Poszonare l'untà ad almeno 30 cm (12") dalla parete pù vcna per garantre un condzonamento dell'ara adeguato.

Non coprre le prese d'ara, le uscte o l recettore de segnal del telecomando dell'untà, n quanto cò potrebbe danneggarla.

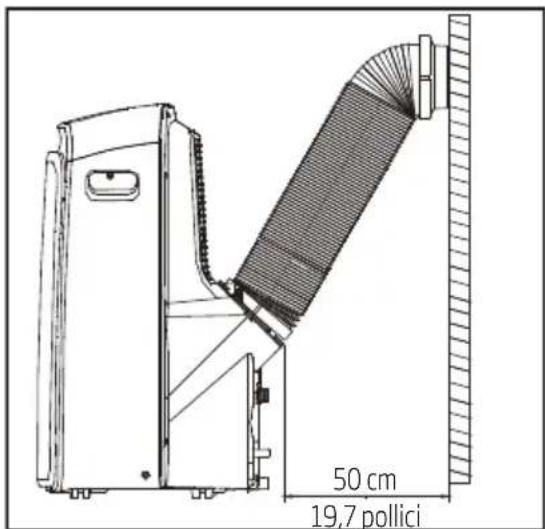

4.2 Installazione consigliata

50 cm 19,7 pollici 4 Installazione164 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni

Nota: Tutte le illustrazioni di questo manuale servono solo a scopo esplicativo. La macchina in uso potrebbe essere leggermente diversa. Prevale la forma effettiva. L'unità può essere controllata dal pannello di controllo o con il telecomando. In questo manuale non sono incluse le operazioni per il funzionamento del telecomando. Per ulteriori dettagli, consultare il << Manuale di istruzioni del telecomando >> in dotazione. Se ci sono differenze rilevanti tra la descrizione delle funzioni nel "Manuale di istruzioni" e quelle nelle "Manuale di istruzioni del telecomando", prevarranno le descrizioni riportate nel "Manuale di istruzioni".

4.3 Attrezzatura necessaria

Cacciavite a croce medio; - Metro a nastro o righello; - Coltello o forbici; - Sega (opzionale, per accorciare l'adattatore per finestre strette).

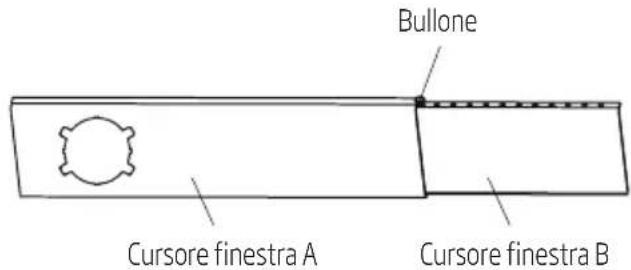

Controllare le dimensioni della finestra e scegliere il cursore finestra adatto. Componenti Descrizione Quantità Adattatore dell'unità 1 pz Tubo di scarico 1 pz Adattatore cursore finestra 1 pz Adattatore A per lo scarico a muro (solo per installazioni a parete) 1 pz Adattatore dello scarico a muro B (con tappo) (solo per installazioni a parete) 1 pz Vite e tassello (solo per installazioni a parete) 4 set Cursore finestra A 1 pz 4 InstallazioneCondzonatore d’ara moble / Manuale d struzon 165 / 276 IT Componenti Descrizione Quantità Cursore fnestra B 1 pz Staffa del cavo almentazone 1 pz Bullone 1 pz Staffa e vte d scurezza 1 set Tubo d scarco 1 pz Adattatore del tubo d drenaggo (solo per modell a pompa d calore) 1 pz Guarnzone n schuma A (adesva) 2 pz. Guarnzone n schuma B (adesva) 2 pz. Guarnzone n schuma C (non adesva) 1 pz Telecomando e battera 1 set

4.5 Kit di installazione su finestre

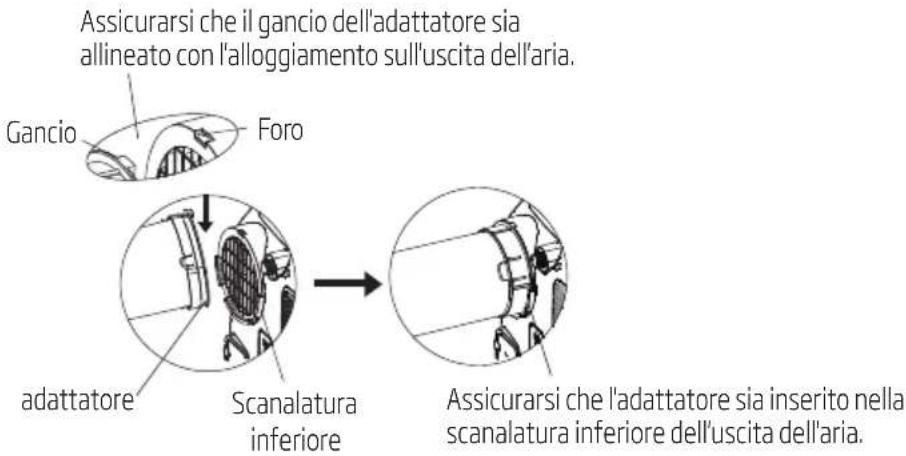

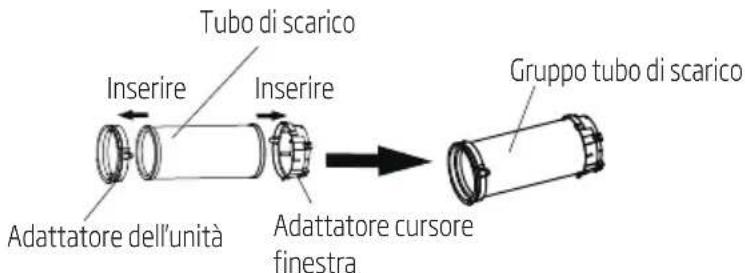

Fase uno: preparazone del gruppo del tubo d scarco Premere l tubo d scarco nell'adattatore del cursore fnestra e nell'adattatore dell'untà, che s aggancerà automatcamente medante le staffe elastche degl adattator. Tubo di scarico Adattatore dell'unità Adattatore cursore finestra Gruppo tubo di scarico Inserire Inserire Fase due: nstallare l gruppo del tubo d scarco sull'untà Inserre l'adattatore dell'untà del gruppo del tubo d scarco nella scanalatura nferore dell'uscta dell'ara dell'untà e allneare contemporaneamente l ganco dell'adattatore con l'alloggamento sull'uscta dell'ara, qund far scorrere verso l basso l gruppo del tubo d scarco lungo la drezone della frecca per l'nstallazone. 4 Installazione166 / 276 IT Condzonatore d’ara moble / Manuale d struzon Foro GancioadattatoreScanalatura inferioreAssicurarsi che il gancio dell'adattatore sia allineato con l'alloggiamento sull'uscita dell'aria.Assicurarsi che l'adattatore sia inserito nella scanalatura inferiore dell'uscita dell'aria. Fase tre: preparazone del cursore fnestra regolable Regolare le dmenson del cursore fnestra n base alle dmenson della fnestra. BulloneCursore finestra ACursore finestra B

Nota: Dopo aver preparato l gruppo del tubo d scarco e l cursore fnestra regolable, sceglere tra uno de seguent metod d nstallazone. Tipo 1: Installazione su finestra a ghigliottina o su finestra scorrevole (opzionale)

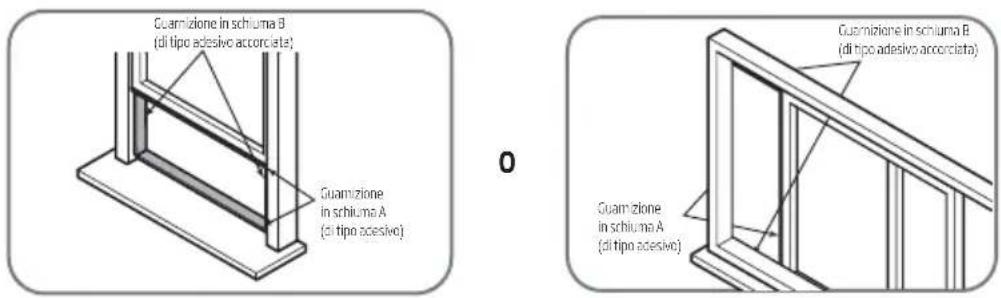

Guarnizione in schiuma B(di tipo adesivo accorciata)Guarnizione in schiuma B(di tipo adesivo accorciata)Guarnizione in schiuma A(di tipo adesivo)Guarnizione in schiuma A(di tipo adesivo) 4 InstallazioneCondzonatore d’ara moble / Manuale d struzon 167 / 276 IT

1. Taglare le fasce d guarnzone n schuma A e B adesve secondo le lunghezze adeguate, qund

fssarle alla ghglottna e al telao della fnestra come mostrato.

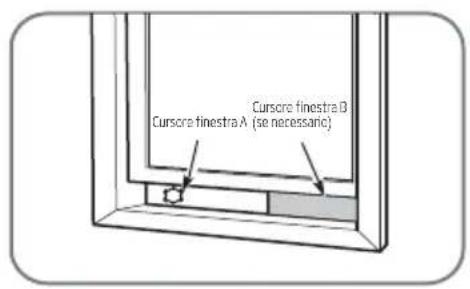

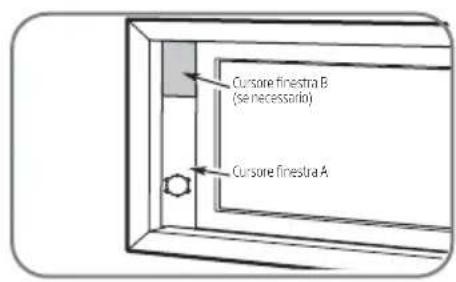

Cursore finestra A Cursore finestra A Cursore finestra B (se necessario) Cursore finestra B (se necessario)

2. Inserre l gruppo cursore fnestra nell'apertura della fnestra.

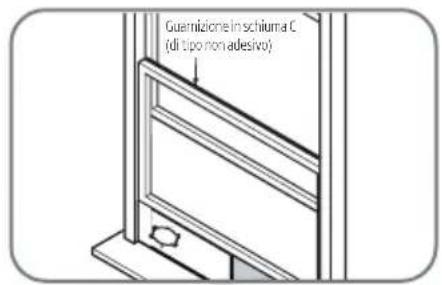

Guarnizione in schiuma C (di tipo non adesivo) Guarnizione in schiuma C (di tipo non adesivo)

3. Taglare la strsca d guarnzone n schuma C non adesva secondo la larghezza della fnestra.

Inserre la guarnzone tra l vetro e l telao della fnestra per evtare che entrno ara e nsett nella stanza.

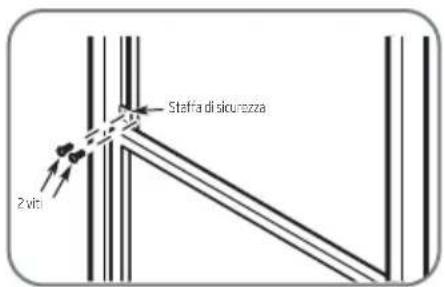

Staffa di sicurezza Staffa di sicurezza 2 viti 2 viti

4. Se lo s desdera, nstallare la staffa d scurezza con 2 vt come mostrato.

5. Inserre l'adattatore del cursore fnestra nel foro del cursore fnestra.

4 Installazione168 / 276 IT Condzonatore d’ara moble / Manuale d struzon Tipo 2: Installazione a parete (opzionale)

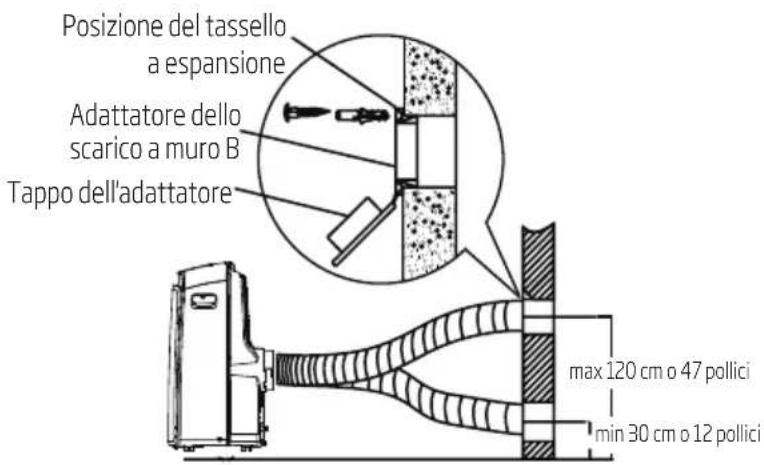

1. Pratcare un foro d 125 mm (4,9 pollc) nella parete per l'adattatore dello scarco a muro B.

2. Fssare l'adattatore dello scarco a muro B alla parete medante le quattro vt e tassell fornt nel kt.

3. Collegare l gruppo del tubo d scarco (con l'adattatore dello scarco a muro A) all'adattatore dello

scarco a muro B. Posizione del tassello a espansioneAdattatore dello scarico a muro BTappo dell'adattatoremax 120 cm o 47 pollicimin 30 cm o 12 pollici

Nota: Quando non è n uso, coprre l foro con l tappo dell'adattatore.

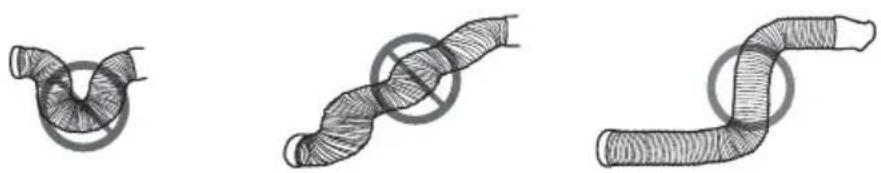

Nota: Per garantre un corretto funzonamento, non estendere troppo oppure pegare l tubo. Asscurars che, nelle vcnanze dell'untà, non c sano oggett che possano ostacolare l corretto flusso d'ara n uscta (nella portata d 500 mm) affnché l sstema d scarco funzon correttamente. Tutte le llustrazon d questo manuale servono solo a scopo esplcatvo. Il clmatzzatore può essere leggermente dverso. Prevale la forma effettva. 4 InstallazioneCondizionatore d’aria mobile / Manuale di istruzioni 169 / 276 IT

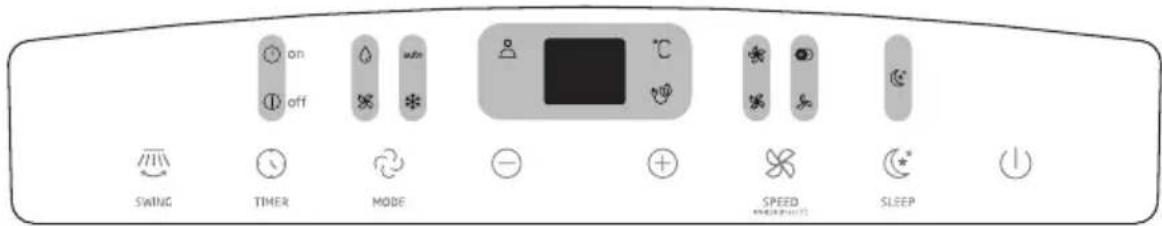

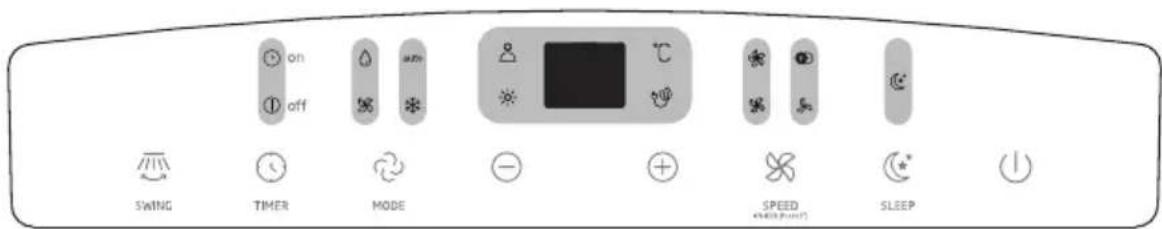

Nota: L'aspetto del pannello di controllo sarà il seguente: Per i modelli a pompa di calore Per i modelli di solo raffreddamento Spia modalità Heat (Riscaldamento) Spia velocità di ventilazione elevata Spia Zone follow (Temperatura zona) Spia modalità Cool (Raffreddamento) Spia velocità di ventilazione media Spia modalità Sleep (Sonno) Spia modalità Fan (Ventilazione) Spia velocità di ventilazione bassa Gradi Celsius Spia modalità Dry (Deumidificazione) Spia modalità Auto (Automatica) Display a LED Ionizer (Ionizzazione) 5 Funzionamento170 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni Tasto SWING (Oscillazione) Viene utilizzato per avviare la funzione di Auto swing (Oscillazione automatica). Quando questa funzione è attiva, premere il tasto SWING (Oscillazione) per fermare e quindi indirizzare il deflettore sull'angolazione desiderata. Tasto TIMER Utilizzato per avviare il programma orario di inizio accensione e spegnimento automatico, insieme ai pulsanti + e -, l'indicatore luminoso di accensione/spegnimento del timer si illumina sotto le impostazioni di accensione/spegnimento del timer. Tasto MODE (Modalità) Seleziona la modalità di funzionamento desiderata. Ogni volta che si preme il tasto verrà selezionata una diversa modalità, che passerà da Auto (Automatica), Cool (Raffreddamento), Dry (Deumidificazione), Fan (Ventilazione) a Heat (Riscaldamento) (esclusi i modelli con la sola funzione di raffreddamento). L'indicatore di modalità si illuminerà al di sotto delle diverse impostazioni di modalità. Tasto Up (Su) (+) e tasto Down (Giù) (-) Sono utilizzati per regolare (aumentare/diminuire) le impostazioni di temperatura ad incrementi di 1 °C in un intervallo da 17 a 30 °C, oppure per impostare il Timer in un intervallo da 0 a 24 ore.

Nota: Il comando è in grado di visualizzare la temperatura in gradi Celsius. Per passare da una temperatura all'altra, tenere premuti i tasti Su e Giù allo stesso tempo per 3 secondi. FAN (VENTILAZIONE) Controlla la velocità della ventola. Premere e selezionare una delle quattro modalità di ventilazione: Low (Bassa), Med (Media), High (Alta) e Auto (Automatica). La spia indicatore della velocità di ventilazione si illumina a seconda della diverse impostazioni di ventilazione. Quando si seleziona la modalità di ventilazione Auto (Automatica), tutti gli indicatori di ventilazione si oscureranno. Tasto SLEEP (Notte) È utilizzato per avviare la funzione Sleep (Notte). Tasto Power (Accensione) Interruttore di accensione/spegnimento. Display a LED Indica la temperatura impostata in °C e le impostazioni del timer automatico. Durante le modalità Dry (Deumidificazione) e Fan (Ventilazione), verrà visualizzata la temperatura dell'ambiente. Indica i codici di errore e il codice di protezione: 5 FunzionamentoCondizionatore d’aria mobile / Manuale di istruzioni 171 / 276 IT E1- Errore del sensore di temperatura della stanza. E2- Errore del sensore di temperatura dell'evaporatore. E3- Errore del sensore di temperatura del condensatore (su alcuni modelli). E4- Errore di comunicazione del pannello. P1- La vaschetta inferiore è piena. Collegare il tubo di drenaggio dell'acqua e lasciare che la vaschetta si svuoti. Se il problema si verifica nuovamente, contattare l'assistenza. Funzionalità IONIZZATORE Premendo il pulsante SPEED (Velocità) per 3 secondi per avviare la funzione IONIZER (Ionizzatore) la spia IONIZER si illumina, il display LED mostra "ON” ( Accensione) per 3 secondi. Il generatore di ioni viene alimentato e consente di purificare l'aria all'interno. Premendo di nuovo il pulsante SPEED (Velocità) per 3 secondi per interrompere la funzione IONIZER (Ionizzatore) la spia IONIZER si spegne, il display LED mostra "OFF” (Spegnimento) per 3 secondi.

Quando la funzione è attivata, continuerà a funzionare finché non si spegne la funzione o il prodotto. 5 Funzionamento172 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni

Nota: Quando si verifica uno dei malfunzionamenti riportati sopra, spegnere l'unità e controllare che non vi siano ostruzioni. Riavviare l'unità, e se il malfunzionamento persiste, spegnere unità e scollegare il cavo di alimentazione. Contattare il produttore o i relativi agenti di assistenza, oppure una persona ugualmente qualificata per l'assistenza. Installazione del tubo di scarico Il tubo di scarico e l'adattatore devono essere installati o rimossi in base alla modalità di utilizzo. Per le modalità Cool (Raffreddamento), Heat (Riscaldamento) (modello a pompa di calore) o Auto (Automatica), installare il tubo di scarico. Per le modalità Fan (Ventilazione), Dehumidify (Deumidificazione) oppure Heat (Riscaldamento) (modelli a riscaldamento elettrico), rimuovere il tubo di scarico.

5.1 Istruzioni di funzionamento

Modalità Cool (Raffreddamento)

Premere il tasto “MODE” (Modalità) fino a far illuminare l'indicatore “Cool” (Raffreddamento).

Premere i tasti di regolazione “+” o “-” per selezionare la temperatura desiderata. La temperatura può essere impostata in un intervallo da 17 a 30 °C.

Premere il pulsante “FAN SPEED” (Velocità ventilazione) per scegliere la velocità del ventilatore. Modalità Heat (Riscaldamento) (solo modelli di raffreddamento senza questa funzione)

Premere il tasto “MODE” (Modalità) fino a far illuminare l'indicatore “Heat” (Riscaldamento).

Premere i tasti di regolazione “+” o “-” per selezionare la temperatura desiderata. La temperatura può essere impostata in un intervallo da 17 a 30 °C.

Premere il pulsante “FAN SPEED” (Velocità ventilazione) per scegliere la velocità del ventilatore. Per alcuni modelli, la velocità del ventilatore non può essere regolata in modalità Heat (Riscaldamento). Modalità Dry (Deumidificazione)

Premi il tasto “MODE” (Modalità) fino a far illuminare l'indicatore “Dry” (Deumidificazione).

In questa modalità, non è possibile scegliere la velocità del ventilatore o regolare la temperatura. Il motore della ventola si avvierà a bassa velocità.

Tenere le finestre e le porte chiuse per deumidificare l'ambiente al meglio.

Non applicare il condotto alla finestra. Modalità Auto (Automatica)

Quando si imposta il climatizzatore in modalità Auto (Automatica), questo selezionerà automaticamente la funzione di raffreddamento, di riscaldamento (esclusi i modelli con la sola funzione di raffreddamento), o di sola ventilazione, a seconda della temperatura selezionata e della temperatura dell'ambiente.

Il climatizzatore rileverà la temperatura dell'ambiente e la adeguerà alla temperatura impostata.

In modalità Auto (Automatica), non è possibile scegliere la velocità del ventilatore. 5 FunzionamentoCondizionatore d’aria mobile / Manuale di istruzioni 173 / 276 IT

Nota: In alcuni modelli, in modalità Auto (Automatica), si illuminerà sia la spia indicatore della modalità Auto (Automatica) sia quella della modalità di funzionamento in corso. Modalità Fan (Ventilazione)

Premere il tasto “MODE” (Modalità) fino a far illuminare l'indicatore “FAN” (Ventilatore).

Premere il pulsante “FAN SPEED” (Velocità ventilazione) per scegliere la velocità del ventilatore. Non è possibile regolare la temperatura.

Non applicare il condotto alla finestra. Modalità Timer

Quando l'unità è accesa, premendo il tasto TIMER si avvierà la modalità Auto-off (Spegnimento automatico) per la programmazione dello spegnimento automatico dell'unità e si illuminerà l'indicatore Timer off (Timer di spegnimento). Premi il tasto Up (Su) o il tasto Down (Giù) per selezionare l'orario desiderato. Premendo nuovamente il tasto Timer entro 5 secondi verrà avviata la modalità Auto-on (Avvio automatico) per la programmazione dell'avvio automatico dell'unità. E si illuminerà l'indicatore Timer on (Timer di accensione). Premere il tasto up (su) o il tasto down (giù) per selezionare l'orario di avvio della modalità Auto-on (Avvio automatico).

Quando l'unità è spenta, premere il tasto Timer per avviare la modalità Auto-on (Avvio automatico) per l'avvio automatico dell'unità. Premendolo di nuovo entro cinque secondi, avvierai la modalità Auto-off (Spegnimento automatico) per lo spegnimento automatico dell'unità.

Premere o tenere premuto il tasto Up (Su) o il tasto Down (Giù) per modificare l'orario della modalità Auto, con incrementi di 0,5 ore, fino a 10 ore e poi con incrementi di 1 ora, fino a 24 ore. Verrà effettuato un conto alla rovescia del tempo che resta fino all'avvio.

Se non viene effettuata alcuna operazione entro 5 secondi, il sistema si ripristinerà automaticamente e visualizzerà l'impostazione di temperatura precedente.

L'accensione o lo spegnimento dell'unità o la regolazione dell'impostazione del timer a 0.0, resetterà la programmazione delle modalità di Auto Start/Stop (Avvio/Spegnimento automatico). Modalità Sleep (Notte)

Premere questo tasto per aumentare la temperatura selezionata (in raffreddamento) o diminuirla (in riscaldamento) di 1 °C ogni 30 minuti. La temperatura quindi aumenterà (in raffreddamento) o diminuirà (in riscaldamento) di 1 altro °C dopo altri 30 minuti. Questa nuova temperatura verrà mantenuta per 7 ore prima di tornare alla temperatura selezionata inizialmente. Con questa operazione verrà sospesa la modalità Sleep (Notte) e l'unità riprenderà a funzionare normalmente, come programmato in origine.

Nota: Questa funzione non è disponibile in modalità Dry (Deumidificazione) o Fan (Ventilazione). 5 Funzionamento174 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni

Nota: Questa funzione è attivabile solo dal telecomando. Il telecomando funge da termostato remoto per consentire un controllo preciso della temperatura nella sua posizione corrente. Per attivare la funzione Zone follow (Temperatura zona), puntare il telecomando verso l'unità e premere il tasto Zone follow (Temperatura zona). Il telecomando invierà questo segnale al condizionatore d'aria finché non si preme nuovamente il tasto Zone follow (Temperatura zona). Se l'unita non riceve il segnale Zone Follow/Temp Sensing (Temperatura zona/Rilevamento temperatura) nei successivi 7 minuti, l'unità usce dalla modalità Zone Follow/Temp Sensing (Temperatura zona/Rilevamento temperatura).

Nota: Questa funzione non è disponibile in modalità Dry (Deumidificazione) o Fan (Ventilazione). Riavvio automatico Se l'unità smette di funzionare a causa dell'interruzione dell'alimentazione, questa verrà automaticamente riavviata con la funzione precedente al ripristino dell'alimentazione. Regolazione della direzione del flusso d'aria Il deflettore può essere regolato automaticamente. Regolazione automatica della direzione del flusso d'aria:

Quando l'unità è accesa, la griglia si apre completamente.

Premere il tasto SWING (Oscillazione) sul pannello di controllo o sul telecomando per avviare la funzione Auto swing (Oscillazione automatica). Il deflettore oscillerà su e giù automaticamente.

Non regolare manualmente il deflettore. Attendere 3 minuti prima dell'operazione di ripristino Dopo l'interruzione del funzionamento dell'unità, l'operazione di riavvio non potrà essere ripetuta prima di 3 minuti. Questo ha lo scopo di tutelare l'unità. L'operazione si avvierà automaticamente dopo 3 minuti. Funzione di risparmio energetico (su alcuni modelli) Quando la temperatura dell'ambiente è più bassa della temperatura impostata per un certo periodo di tempo, l'unità attiverà automaticamente la funzione di risparmio energetico. I motori del compressore e della ventola si arresteranno. Quando la temperatura dell'ambiente è più alta della temperatura impostata, l'unità disattiverà automaticamente la funzione di risparmio energetico. I motori del compressore e (o) della ventola si mettono in funzione. 5 FunzionamentoCondzonatore d’ara moble / Manuale d struzon 175 / 276 IT

Nota: Per untà dotate d spa del rsparmo energetco, questa spa s llumnerà n questa funzone. Drenaggio dell'acqua

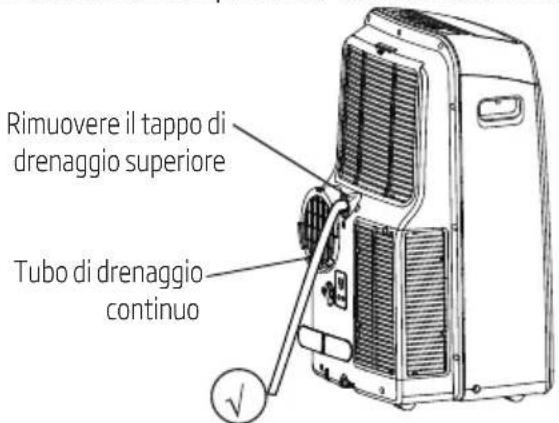

Durante le modaltà d deumdfcazone, toglere l tappo d scarco superore dal retro dell'untà, nstallare l connettore d drenaggo (connettore unversale da 5/8 d tpo femmna) con l tubo da 3/4 (acqustato n loco). Per modell senza connettore d drenaggo, basta collegare l tubo d scarco al foro. Inserre l'estremtà aperta del tubo drettamente al d sopra della zona d scarco del pano nterrato. Rimuovere il tappo di drenaggio superioreTubo di drenaggio continuo

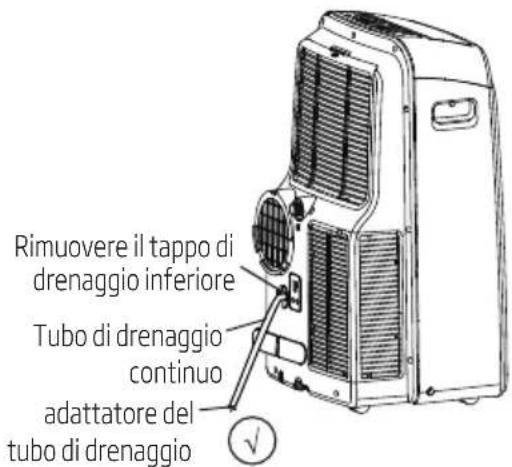

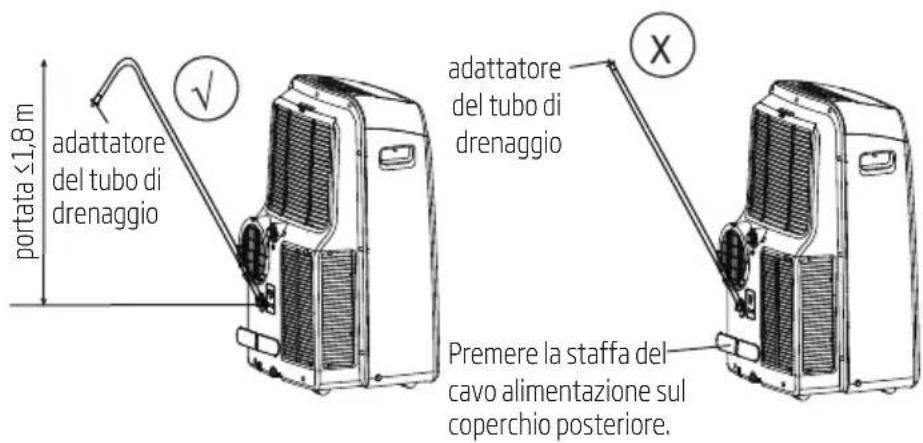

Durante la modaltà a pompa d calore, rmuovere l tappo d scarco nferore dal retro dell'untà, nstallare l connettore d drenaggo (connettore unversale da 5/8" d tpo femmna) con tubo da 3/4" (acqustato n loco). Per modell senza connettore d drenaggo, basta collegare l tubo d scarco al foro. Inserre l'estremtà aperta dell'adattatore del tubo drettamente al d sopra della zona d scarco del pano nterrato.

Nota: Asscurars che l tubo sa fssato correttamente e che qund non c sano perdte. Drgere l tubo verso l punto d drenaggo, facendo n modo che non v sano peghe che possano nterrompere l flusso dell'acqua. Poszonare l'estremtà del tubo nel punto d drenaggo e asscurars che l'estremtà del tubo sa dretta verso l basso per consentre all'acqua d scorrere regolarmente. (Vedere le fgure con ). Non lascare che s sollev. (Vedere le fgure con ). Quando non s utlzza l tubo d drenaggo contnuo, asscurars che l corrspondente tappo d drenaggo e la manopola sano saldamente nstallat per prevenre perdte. Rimuovere il tappo di drenaggio inferioreTubo di drenaggio continuo adattatore del tubo di drenaggio 5 Funzionamento176 / 276 IT Condzonatore d’ara moble / Manuale d struzon adattatore del tubo di drenaggioPremere la staffa del cavo alimentazione sul coperchio posteriore.adattatore del tubo di drenaggioportata ≤1,8 m

Quando l lvello dell'acqua della vaschetta nferore raggunge un lvello predetermnato, l'untà emette 8 volte un segnale acustco (beep) e sullo schermo dgtale compare l smbolo “P1”. A questo punto l processo d condzonamento/deumdfcazone dell'ara s arresta mmedatamente. Tuttava, l motore della ventola contnuerà a funzonare (questo è normale). Spostare con attenzone l'untà nella poszone d drenaggo, rmuovere l tappo d drenaggo nferore e lascare deflure l'acqua. Renserre l tappo d drenaggo nferore e ravvare l'untà fno a far scomparre l smbolo “P1”. Se l problema s verfca nuovamente, contattare l'assstenza.

Nota: Asscurars d renstallare saldamente l tappo d drenaggo nferore per prevenre perdte prma d utlzzare l'untà. 5 FunzionamentoCondizionatore d’aria mobile / Manuale di istruzioni 177 / 276 IT

Scollegare sempre l'unità prima di effettuare le operazioni di pulizia o manutenzione.

Non utilizzare liquidi infiammabili o agenti chimici per la pulizia dell'unità.

Non lavare l'unità sotto acqua corrente, in quanto potrebbe comportare scosse elettriche.

Non azionare la macchina se l'alimentazione è stata danneggiata durante la pulizia. Un cavo di alimentazione danneggiato deve essere sostituito con un nuovo cavo ottenuto dal produttore.

6.1 Pulire il filtro dell'aria

Filtro superiore (estrarre) Rimuovere la vite ed estrarre il filtro inferiore. Rimozione del filtro dell'aria

Avvertenza: Non mettere in funzione l'unità senza filtro in quanto polvere e lanugine la intaserebbero e ne ridurrebbero le prestazioni. 6 Manutenzione178 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni Consigli di manutenzione

Assicurarsi di pulire il filtro dell'aria ogni 2 settimane per prestazioni ottimali.

La vaschetta di raccolta dell'acqua deve essere drenata immediatamente dopo il verificarsi dell'errore P1 e prima della conservazione per prevenire la formazione di muffa.

In abitazioni con animali, è necessario pulire periodicamente la griglia per prevenire il blocco del flusso dell'aria dovuto ai peli degli animali. Pulizia dell'unità Pulire l'unità con un panno morbido privo di lanugine e un detergente delicato. Asciugare l'unità con un panno asciutto privo di lanugine. Conservazione dell'unità quando non è in uso

Asciugare la vaschetta di raccolta dell'acqua dell'unità secondo le istruzioni riportate nella seguente sezione.

Azionare l'apparecchio in modalità Fan (Ventilazione) per 12 ore in una stanza calda per asciugarlo e prevenire la formazione di muffe.

Spegnere l'apparecchio e scollegarlo.

Pulire il filtro dell'aria secondo le istruzioni riportate nella sezione precedente. Reinstallare il filtro pulito e asciutto prima della conservazione.

Rimuovere le batterie dal telecomando. Assicurarsi di conservare l'unità in un luogo fresco e buio. L'esposizione alla luce solare diretta o a fonti di calore eccessive può abbreviare la durata di vita dell'unità.

Nota: è possibile spolverare l'alloggiamento e la parte anteriore con un panno privo di olio oppure è possibile lavarli con un panno inumidito con una soluzione di acqua calda e detergente per piatti delicato. Risciacquarli a fondo e asciugarli accuratamente. Non utilizzare mai detergenti aggressivi, paraffina o lucidi sulla parte frontale dell'alloggiamento. Assicurarsi di strizzare l'acqua in eccesso dal panno prima di asciugare l'area dei comandi. L'acqua in eccesso sui comandi o nelle vicinanze può causare danni all'unità. 6 ManutenzioneCondizionatore d’aria mobile / Manuale di istruzioni 179 / 276 IT Controllare la macchina attenendosi al modulo seguente prima di richiederne la manutenzione: Problema Possibili cause Risoluzione dei problemi L'unità non si accende premendo il pulsante On/Off (Accensione/ Spegnimento) Codice di errore P1 La vaschetta di raccolta dell'acqua è piena. Spegnere l'unità, drenare l'acqua dalla vaschetta di raccolta dell'acqua e riavviare l'unità. In modalità Cool (Raffreddamento): la temperatura dell'ambiente è inferiore alla temperatura impostata Resettare la temperatura. L'unità non raffredda correttamente Il filtro dell'aria è bloccato da polvere o peli di animali Spegnere l'unità e pulire il filtro secondo le istruzioni. Il tubo di scarico non è collegato oppure è bloccato Spegnere l'unità, scollegare il tubo, verificare che non vi siano ostruzioni, quindi ricollegare il tubo. Il refrigerante dell'unità sta per esaurirsi Contattare un tecnico dell'assistenza per ispezionare l'unità e rabboccare il refrigerante. La temperatura impostata è troppo alta. Diminuire la temperatura impostata. Le finestre e le porte della stanza sono aperte Assicurarsi che tutte le finestre e le porte siano chiuse. La superficie dell'ambiente è troppo ampia Controllare nuovamente l'area di raffreddamento. Ci sono fonti di calore all'interno della stanza. Rimuovere le fonti di calore, se possibile. L'unità è rumorosa e vibra troppo Il pavimento non è piano Posizionare l'unità su una superficie piana e livellata. Il filtro dell'aria è bloccato da polvere o peli di animali Spegnere l'unità e pulire il filtro secondo le istruzioni. L'unità emette un gorgoglio Questo suono è causato dal flusso di refrigerante all'interno dell'unità. Non si tratta di un'anomalia. 7 Diagnosi dei guasti180 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni Informativa sul modello Il modello e le specifiche tecniche sono soggette a modifica senza preavviso allo scopo di migliorare il prodotto. Consultare l'agenzia di vendita oppure il produttore per maggiori dettagli. Qualunque aggiornamento al manuale verrà caricato sul sito Web di assistenza, dove è possibile consultare la versione più recente. Informazioni sulla Classificazione energetica La Classificazione energetica di questa unità si basa su un'installazione che prevede un condotto di scarico non esteso senza adattatore cursore finestra o adattatore di scarico a muro A (come mostrato nella sezione Installazione del presente manuale). Intervallo di temperatura dell'unità Mode (Modalità) Intervallo di temperatura Cool (Raffreddamento) Da 17 a 35°C Dry (Deumidificazione) Da 13 a 35°C Heat (Riscaldamento) (modalità a pompa di calore) Da 5 a 30°C Heat (Riscaldamento) (modalità a riscaldamento elettrico) ≤30°C

Nota: Per essere conforme alla direttiva EN 61000-3-11, collegare il prodotto BA312H esclusivamente a un'alimentazione con impedenza di sistema: I Zsys I =0,348 ohm o inferiore, e collegare il prodotto BA312C esclusivamente a un'alimentazione con impedenza di sistema: I Zsys I=0,362 ohm o inferiore. Prima di collegare il prodotto alla rete elettrica pubblica, consultare l'autorità competente in materia di fornitura di corrente elettrica per assicurarsi che tale rete soddisfi il requisito citato sopra. 8 Modello e note di conformitàCondizionatore d’aria mobile / Manuale di istruzioni 181 / 276 IT Se si utilizza l'unità in paesi europei, attenersi alle seguenti informazioni: Smaltimento: Non smaltire il prodotto come rifiuto non differenziato. È necessaria la raccolta separata di tali rifiuti per un trattamento speciale. È vietato smaltire l'elettrodomestico insieme ai rifiuti domestici. Per lo smaltimento, ci sono diverse possibilità: A) Il comune ha stabilito dei sistemi di raccolta dove i rifiuti elettronici possono essere smaltiti gratuitamente. B) Al momento dell'acquisto di un nuovo prodotto, il rivenditore ritirerà gratuitamente il vecchio prodotto. C) L'azienda produttrice ritirerà il vecchio elettrodomestico per lo smaltimento gratuito. D) Dato che i vecchi prodotti contengono risorse di valore, possono essere venduti ai rivenditori di scarti metallici. Lo smaltimento dei rifiuti nei boschi e nei paesaggi mette in pericolo la vostra salute, quando tali sostanze pericolose si disperdono nel sottosuolo o nelle acque ed entrano nel circolo della catena alimentare. Questo simbolo indica che questo prodotto non deve essere smaltito con altri rifiuti domestici al termine della sua vita utile. Il dispositivo usato deve essere portato a un punto di raccolta ufficiale per il riciclaggio di dispositivi elettrici ed elettronici. Per individuare questi punti di raccolta, contattare le proprie autorità locali oppure il rivenditore presso cui è stato acquistato il prodotto. Ciascuna famiglia ha un ruolo importante nel recupero e riciclaggio di vecchi apparecchi. Lo smaltimento appropriato degli apparecchi usati aiuta a prevenire potenziali conseguenze negative per l’ambiente e la salute umana. 9 Nota sociale182 / 276 IT Condizionatore d’aria mobile / Manuale di istruzioni

10.1 Istruzioni per i gas fluorurati

Questa apparecchiatura contiene gas fluorurati a effetto serra. I gas fluorurati ad effetto serra sono contenuti in attrezzatura sigillata ermeticamente. Installazioni, riparazioni, manutenzione, controlli della presenza di perdite, smantellamento e riciclo del prodotto devono essere effettuati da personale qualificato. Se il sistema è dotato di dispositivo per il rilevamento delle perdite, i controlli delle perdite devono essere eseguiti almeno ogni 12 mesi, accertando che il sistema funzioni correttamente. Ogni qual volta vengono eseguiti controlli delle perdite, occorre specificare il ciclo di controllo, creare e conservare dei registri concernenti le verifiche.

Nota: Non occorre eseguire le verifiche delle perdite per attrezzatura sigillata ermeticamente, condizionatori d'aria portatili, condizionatori d'aria a finestra e deumidificatori, se l'equivalente di CO

o gas fluorurati ad effetto serra è minore di 10 tonnellate. 10 Istruzioni per l'installazioneCondizionatore d’aria mobile / Manuale di istruzioni 183 / 276 IT 11 Specifiche tecniche Nome modello Beko BA309C BA310AC BA312H BA312C Refrigerante R290 R290 R290 R290 Quantità refrigerante totale (g) 190 200 230 210 Classe climatica T1 T1 T1 T1 Tipo di riscaldamento - - Pompa di calore

Capacità di raffreddamento (Btu/h) 8530 10000 12000 11680 Capacità di raffreddamento (W) 2500 2931 3517 3423 Capacità di riscaldamento (Btu/h) - - 10000 - Capacità di riscaldamento (W) - - 2931 - Efficienza energetica raffreddamento (W/W) 2,61 3,1 2,71 2,61 Efficienza energetica riscaldamento (W/W) - - 2,91 - Livello di energia - raffreddamento A A+ A A Livello di energia - riscaldamento - - A+ - Potenza di raffreddamento in ingresso (W)

1. Le specifiche sono valori standard calcolati in base alle condizioni operative nominali. Queste variano

in base alle condizioni di lavoro.

2. La nostra azienda apporta rapidi miglioramenti tecnici. Eventuali modifiche ai dati tecnici verranno
