MANUAL DE UTILIZARE Domina Gravitá SLG370 Berkel

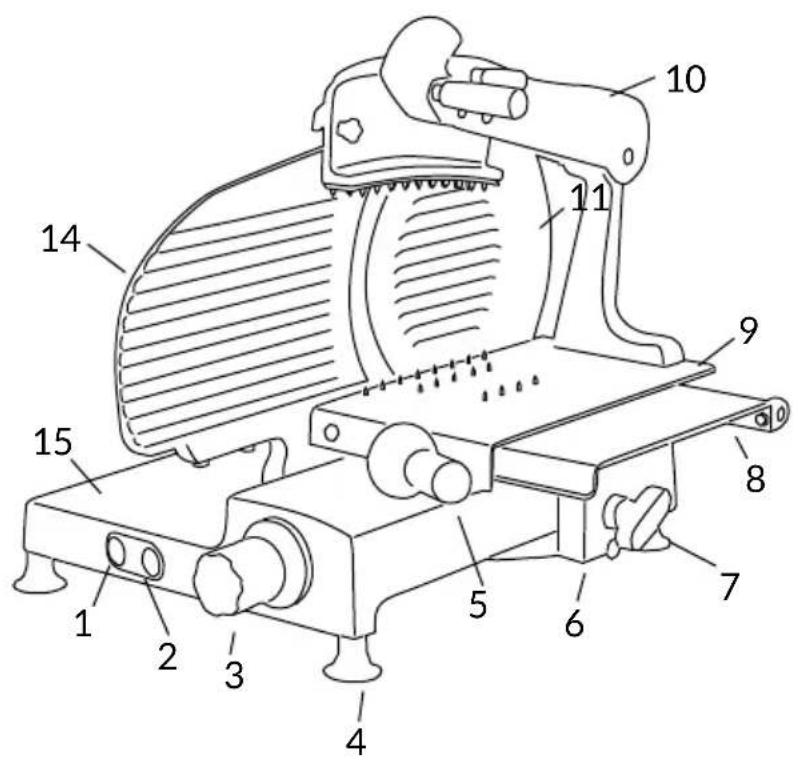

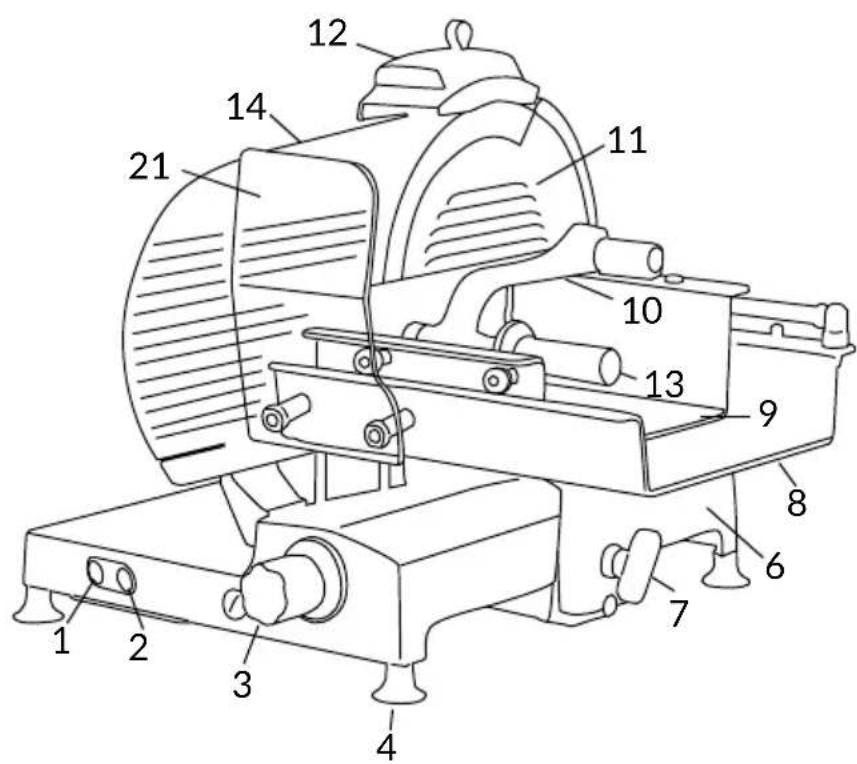

1. Buton de pornire
2. Buton de oprire
3. Buton de reglare grosime felie
4. Picion
5. Buton împingere platou
6. Suport platou
7. Buton blocare platou
8. Platou produse
9. Platou glisant
10. Dispozitiv de împingere
11. Protecție lamă (protecție lam)
12. Dispozitivul de ascuțire
13. Placă calibru pentru grosime (pânză)
14. Soclu
15. Ungător lubrifiere ghidaje
16. Lamă
17. Tirant protectie lamă
18. Deviator felii
19. Inel de siguranță

Fig. 2

1. Buton de pornire
2. Buton de oprire
3. Buton de reglare grosime felie
4. Picion
5. Suport platou
6. Buton blocare platou
7. Platou produse
8. Platou glisant
9. Dispozitiv de împingere
10. Protecție lamă (protecție lam)
11. Dispozitivul de ascuțire
12. Buton dispozitiv de împingere
13. Placă calibru pentru grosime (pânză)
14. Soclu
15. Ungător lubrifiere ghidaje
16. Lamă
17. Tirant protectie lamă
18. Deviator felii
19. Inel de siguranță
20. Protecție pentru siguranță platou

Fig. 2

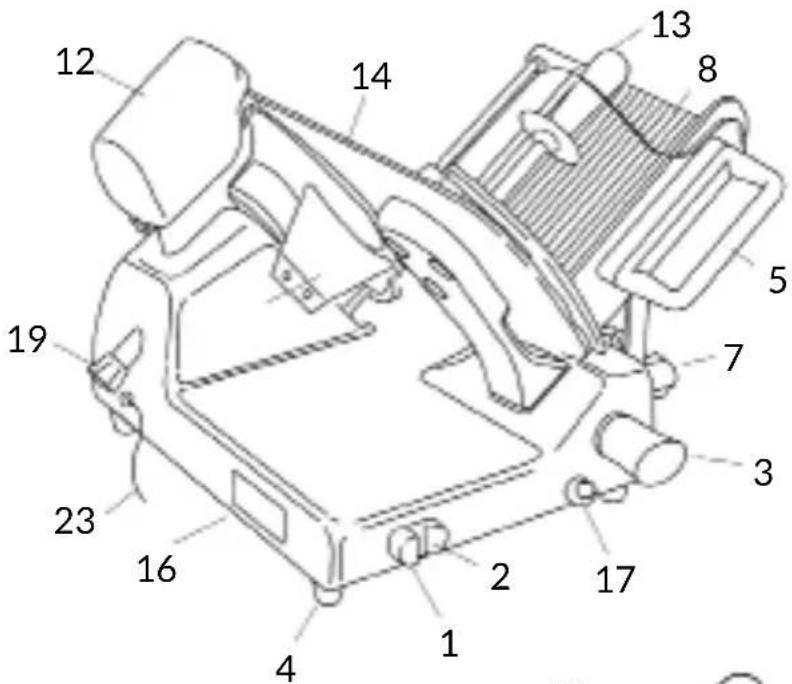

1. Buton de pornire
2. Buton de oprire
3. Buton de reglare grosime felie
4. Picion
5. Buton împingere platou
6. Suport platou
7. Buton blocare platou
8. Platou produse
9. Dispozitiv de împingere
10. Protecție lamă (protecție lam)
11. Dispozitivul de ascutire
12. Buton dispozitiv de împingere
13. Placă calibru pentru grosime (pânză)
14. Soclu
15. Plăcuță de identificare, Date tehnice, Marcaj CE
16. Ungător lubrifiere ghidaje
17. Lamă
18. Tirant protectie lamă
19. Deviator felii
20. Inel de siguranță
21. Dop
22. Cablu de alimentare
23. Protecție pentru siguranță platou

Fig. 2

DESCRIERE

Mașini de feliat profesionale cu lamă circulară, proiectate să fieleze exclusiv produse alimentare de tipul și în limitele de dimensiune indicate în prezentul manual. Piesele principale care alcătuiesc mașina sunt illustrate la figura 2. Schema electrică este indicată la figura 1.

DECLARATIA DE CONFORMITATE

Maşinile prezentate în acest manual sunt conforme cu directivele 2006/42/CE, 2006/95/CE, 2004/108/CE, 2003/108/CE, 2011/65/CE, Regulamentul European (CE) 1935/2004 și standardele aferente EN 1974:1998+A1, EN60204-1, EN60335-1, EN60335-2-64.

SIGURANTA

Pentru siguranța dvs., respectați următoarele instrucțiuni:

• Citiți cu atenție toate instrucți-unile înainte de a utiliza mașina;
• Produsul nu este recomandat a fi utilizat de către copii;

- Utilizați mașina doar dacă sunt instruiți adecvat și aveți o stare psiho-fizică perfectă;

- Nu utilizați maçina în alt mod decât cel indicat în prezentul manual;

- Instalati mașina în conformitate cu instrucțiunile din paragraful Instalare;

- utilizați maçina doar în condiții de eficiență perfectă din punct de vedere structural, mecanic și de instalare;

- nu instalați mașina la îndemâna personalului nefamiliarizat cu operațiunile de utilizare și mai ales a minorilor;

• utilizati mașina cu mare atenție, nu vă lăsați distrași în timpul folosirii;
• evitați utilizarea de către personalul care nu a citit și înțeles conținutul prezentului manual;
• nu folosiți îmbrăcăminte largă sau cu mâneci desfăcute;
• nu permiteți nimănui, cu excepția operatorului, să se apropie în timpul operațiunii de tăiere a produsului;
• nu îndepărtați, acoperiți sau modificați plăcuțele de pe corpul mașinii; în caz de deteriorare a acestora, înlocuiți-le;
• nu îndepărtați protecțiile transparente și nu modificați sau excludeți protecțiile mecanice și electrice;
• feliați doar produsele permise, nu încercați să faceți teste de tă-iere cu produse de tip interzis;
• păstrați zona de sprijin a produsului feliat, zona de lucru din jurul mașinii și pardoseala de lucru mereu curate și uscate;
• nu utilizați mașina ca suprafață de sprijin și nu sprijiniți niciun obiect străin față de operațiunile normale de tăiere;
• Nu folosiți mașina de feliat când, ca urmare a uzurii normale, distanța dintre tăișul lamei și inelul de protecție a lamei a depășit 6 mm. În acest caz, contac-tați producătorul sau unul dintre centrele de service autorizate pentru înlocuirea lamei;
• nu utilizați maçina cu conexiuni electrice de tip temporar, cu cabluri provizorii sau neizolate;
• Verificați periodic starea cablu-lui de alimentare și a presetupei de pe corpul mașinii, înlocuin-du-le în mod prompt. Când este necesar, adresați-vă personalu-lui calificat pentru a efectua intervenția;
• Opriti imediat mașina în caz de defectiuni, functionare anormală, suspiciune de defectiuni, mis-

cări incorrecte, zgomote ciudate;

- înainte de a curăța sau de a efectua intervenții de întreți- nere, deconectați mașina de la rețeaua de alimentare electrică;

- folosiți mănuși de protecție pentru operațiunile de curățare și întreținere;

- așezați și îndepărtați alimentul de feliat de pe platoul glisant doar atunci când căruciorul este complet retras și mânerul de reglare a grosimii este poziționat în siguranță;

- pentru mișcarea platoului pentru produse în timpul operații de tăiere, folosiți doar mânerul de manevră aflat pe brațul sau mânerul dispozitivului de împingere;

- nu este permisă utilizarea accesorilor de tăiere care nu au fost furnizate de producător împreună cu mașina.

Producătorul își declină orice răspundere directă și indirectă ca urmare a utilizării inadecvate, a modificărilor și/sau reparațiilor neautorizate efectuate la mașină, a utilizării accesoriiilor și pie-selor de schimb neoriginale.

Mașina nu poate fi utilizată în locuri deschise și/sau expuse la agenții atmosferici și în medii cu vapori, fum sau pulberi corozive și/sau abrazive, cu risc de incendiu sau explozie și unde este prevăzută utilizarea de componente antideflagrante.

Conditii ambientale de utilizare:

• Temperatura între -5°C și +40°C
• Umiditate max 95%

NU FELIATI:

• produse alimentare înghețate;
• produse alimentare congelate;
• produse alimentare cu os (carne și pește);

- orice alt produs nedestinat utilizării alimentare.

RISCURI REZIDUALE

Inelul de siguranță din jurul lamei este realizat în conformitate cu norma europeană EN 1974:1998 +A1, totuși protecția zonei ascuțite nu elimină total riscul de tăiere.

ATENTIE! Risc de tăiere! În timpul operațiunilor de curățare a lamei ascuțite, țineți mâinile cât mai departe de zona neprotejată. Se recomandă folosirea mănușilor de protecție.

INSTALARE

Instalați mașina la o înălțime maximă de 90 cm, pe o suprafață bine nivelată, uniformă, uscată și adecvată să susțină greutatea mașinii și a alimentului de feliat.

AVERTISMENT: Verificați să nu existe blocaje la rularea platoului și la încărcarea alimentului de feliat pe platou.

Mașina trebuie instalată în imediata apropiere a unei prize conforme CEE inclusă într-o instalație care respectă standardele în vigoare și este prevăzută cu:

• protectie magneto-termică;
• întrerupător automat diferen- țial;
• instalație de împământare.

Înainte de efectuarea conexiunii, verificați dacă caracteristicile rețelei de alimentare electrică corespund celor indicate pe plăcuța cu datele mașinii.

ATENTIE! Pentru maşinile dotate cu motor trifazat, verificați orientarea lamei. După ce ați verificat dacă lama este închisă în poziția de siguranță, apăsați butonul de pornire (1) pentru a porni mașina: privind lama din partea platoului pentru produse, asigurați-vă că se rotește în sens antiorar, în jos pe partea operatorului (Fig. B).

UTILIZAREA MAŞINII DE FELIAT

FUNCTIONAREA MANUALĂ

ATENTIE! Lamă ascuțită, pericol de tăiere! Verificați ca mânerul de reglare a grosimii feliei (3) să fie în poziție de siguranță (în poziția 0) (Fig. A).

• Asigurați-vă că mașina este oprită, în caz contrar apăsați butonul de oprire (2);
• retrageți complet platoul pentru produse (8) spre operator, în poziția de încărcare;
• ridicati dispozitivul de împingere (10) și așezați-l în poziția de repaus;
• aşezati produsele de feliat pe platoul pentru produse:

- SLL 315-350-370, SLH 315-350-370: îndepărtați platoul glisant de pe planul pentru grosime; sprijiniți produsul de feliat platou la adăpost de marginea acestuia, pe latura operator;

- SLG 315 - 350 -370: sprijiniți produsul de feliat platou lângă peretele platoului de produse, la adăpost de marginea acestuia, pe latura operator; blocați folosind dispozitivul de împingere și exercitați o anumită presiune; în cazul versiunilor bazate pe gravitație, alimentul va fi presat de platou datorită greutății proprii

- folosind mânerul adecvat (3), reglați grosimea feliei. Aționați lama (18) apăsând butonul de pornire (1). Prindeți mânerul dispozitivului de împingere (13) și începeti mișcarea alternativă de tăiere;

- La modelele bazate pe gravitație, când greutatea produ- sului sau dimensiunea acestuia

nu permit tăierea satisfăcătoare doar prin efectul gravitației, utilizați mânerul dispozitivului de împingere pentru a vă ajuta;

- La finalizarea operațiunilor de tăiere, readuceți în siguranță pe poziție mânerul de reglare a grosimii și opriți căruciorul. Opriți mișcarea lamei apăsând butonul de oprire (2);

- rotiți mânerul dispozitivului de blocare al platoului glisant de pe placa calibrului pentru grosime și descărcați produsul.

CURĂȚAREA

Păstrați mașina în stare perfectă de curățenie. Dacă este utilizată, aceasta trebuie curățață cel puțin o dată pe zi, crescând frecvența dacă este necesar. După o perioadă de inactivitate, se recomandă curățarea și înainte de prima utilizare.

ATENTIE! Pericol de electrocutare! Înainte de a curăța mașina, deconectați ștecherul de la rețeaua de alimentare electrică și aduceți în siguranță mânerul de reglare a grosimii.

ATENTIE! Lamă ascuțită, pericol de tăiere! Verificați ca mânerul de reglare a grosimii feliei (3) să fie în poziție de siguranță (în poziția 0) (Fig. A).

Produse pentru curățare: NU SPĂLATI NICIO COMPONENTĂ ÎN MAŞINA DE SPĂLAT VASE! Utilizați doar apă și detergent spumos biodegradabil pentru vase cu pH 7-8 folosind o cârpă moale, buretoasă și o perie din nylon semirigidă pentru zonele platoului și ale dispozitivului de împingere ascuțit. Nu curățați mașina cu jeturi de apă sau vapori ori metode similare.

Curățarea platoului glisant SLL 315-350-370, SLH 315- 350-370

- SLL 315-350-370: trageți platoul glisant la sfârșitul cursei, un marcaj metallic avertizează operatorul că platoul pentru produse este blocat. Ridicați complet platoul de produse (fig. E-1); curățați platoul glisant și re-petați operațiunile în sens invers pentru repozitionarea platoului glisant.

- SLH 315-350-370: slăbiți rotind în sens antiorar mânerul de fixare al platoului de produse; trageți platoul glisant la sfârșitul cursei, un marcaj metallic avertizează operatorul că platoul de produse este blocat. Îndepărtați platoul glisant de pe placa calibrului și ridicați dispozitivul de împingere (fig. F-1); curățați platoul glisant și coborâți dispozitivul de împingere; ridicați platoul glisant și curățați platoul de produse (Fig. F-2); deblocați platoul pentru produse rotind mânerul de fixare în sens orar.

Îndepărtare platou produse (SLG 315-350-370)

- cu mânerul de reglare a grosimii feliei (3) în siguranță (Fig. A, Fig. D-1), retrageți suportul platou (6) complet până la capătul cursei, spre operator (Fig. D-2); - rotiți complet mânerul de blocare (7) în sens antiorar (fig. D-3) menținând suportul la capătul cursei până la intervenția dispozitivului de siguranță pentru blocarea platoului cu calibru pentru grosime; - glisați în sus platoul de produse scoțându-l din suport.

ATENTIE! Asigurați-vă că dispozitivul de împingere este coborât sub platou înainte de a extrage suportul platoului.

ATENTIE! Mențineți mânerul de reglare a grosimii feliilor în poziția de siguranță "0".

Indepărtarea dispozitivului de împingere (SLG 315-350-370)

rotiți mânerul și glisați dispozitivul de împingere (fig. G).

Îndepărtarea discului de protecție a lamei (11)

- rotind în sens antiorar, slăbiți mânerul tirantului de protectie a lamei (19); - apăsați mânerul tirantului și ri-dicați discul de protectie a lamei pentru a-l îndepărta.

ATENTIE! După îndepărțarea discului de protecție a lamei, un dispozitiv de blocare oprește rotirea lamei.

Îndepărtarea deviatorului felii (20)

Slăbiți şurubul/şuruburile de fixare și îndepărtați deviatorul de felii.

Pentru versiunile pe bază de gravitație SLG: slăbiți axul de blocare și rotiți deviatorul de felii în jos pentru a-l îndepărta de pe ax.

Dispozitiv de ascutire (12)

Curățați corpul cu o cârpă ume- dă, nu introduceți în apă.

Continuați cu curățarea:

- lamei: aplicați o cârpă umedă pe suprafața lamei și deplasați-o lent de la centru spre exterior, ca în figură, pe latura protecției lamei și pe latura opusă. Uscați, în același mod, utilizând o cârpă uscată. NU porniți NICIODATĂ mașina în timpul fazelor de curătare;

- inelul de siguranță: utilizați peria de nylon semirigidă pentru a curăța zona cuprinsă între lamă și inelul de protectie. Nu apropiati prea mult mâinile de lamă; - corpul mașinii: curățați corpul

maşinii cu o cârpă umedă sau un burete clătind cu apă. Uscați cu grijă;

- dispozitivul de ascuțire: 1) curățați corpul cu o cârpă umedă și discurile de rectificat cu o perie de nylon semirigidă; 2) nu introducți dispozitivul de ascuțire în apă. Discul de rectificat pentru ascuțit poate fi îndepărtat ușor de pe grupul de ascuțire extrăgându-l în direcția săgeții (Fig. I). Se recomandă să păstrați discul de rectificat curat pentru o ascuțire adecvată. Îndepărtați mizeria și grăsimea cu alcool și o perie din nylon semirigidă.

ATENTIE! Curățați toate piesele demontate cu apă călduță și detergent de vase NON AGGRESIV, folosind o perie moale sau o cârpă. Clătiți cu apă caldă și uscați.

Efectuați operațiunea de montare conform indicațiilor în ordine inversă.

ÎNDEPĂRTAREA LAMEI

ATENTIE! Folosiți doar dis- positive originale!

ATENTIE! Pericol de tăiere! Folosiți doar după ce ați citit cu atenție instrucțiunile de utilizare furnizate împreună cu dispozitivul.

Dacă a fost achiziționat un dispozitiv de extragere a lamei, pentru îndepărtarea lamei se recomandă respectarea atentă a instrucțiunilor de utilizare furnizate împreună cu dispozitivul.

ÎNTRETINERE

Ascuțirea

Periodicitatea și durata ascuțirii depind de utilizarea echipamentului.

Înainte de a ascuți:

1. asigurați-vă că mașina este oprită;
2. asigurați-vă că discurile de rectificat și lama sunt curățate;
3. umístěte rukojeť na regulaci tlopoziționați în siguranță mânerul de reglare a grosimii feliilor;
4. retrageți complet platoul pentru produse.

Pentru ascuțire, urmați instruc- tiunile:

- Ridicați capacul de protecție al dispozitivului de ascuțire. Trageți mânerul de deblocare a dispozitivului (fig. M-1) și rotiți-l în direcția lamei (fig. M-2). Dispozitivul de ascuțire se va bloca în poziția corectă. Apăsați butonul de pornire pentru a porni mașina. Rotiți moderat pârghia, aducând discurile în contact cu lama timp de 10-15 secunde (fig. M-3). Ascuțirea și debavurarea au loc simultan. Apăsați butonul de oprire și trageți mânerul dispozitivului pentru a-l aduce în poziția inițială. Coborâți capacul de protecție al dispozitivului de ascuțire.

ATENTIE! Discul de rectificat pentru ascuțit poate fi îndepărtat ușor de pe grupul de ascuțire extrăgându-l în direcția săgeții (Fig. I). Se recomandă să păstrați discul de rectificat curat pentru o ascuțire adecvată. Îndepărtați mizeria și grăsimea cu alcool și o perie din nylon semirigidă.

Lubrifierea

După o perioadă regulată de utilizare, poate fi necesară lubrifierea ghidajelor căruciorului. Se recomandă să efectuați operațiunea o dată pe lună. Utilizați doar ulei non acid (vă recomandăm ulei de vaselină). Nu folosiți ulei vegetal.

Pentru lubrifierea maşinii, respectați următoarele indicații: 1) deplasați cîruciorul cât mai aproape de operator; 2) introduceți ungătorul în orificiul adecvat și apăsați pentru a aplica o cantitate mică de ulei; 3) înde părtați ungătorul și glisați căruciorul de 2-4 ori.

ASISTENTĂ

Nu sunt furnizate piese de schimb în interiorul ambalajului. Toate activitățile de reparații și înlocuire (înlocuirea sau reparația lamei, curelei, componentelor electrice, pieselor structurale, etc.) trebuie desfășurate exclusiv de personal autorizat de producător.

Dacă este necesară reparația, se recomandă să duceți mașina la producător sau un centru de service autorizat.

Pentru informații privind centre- le de service, adresați-vă: [e-mail].

ATENTIE! Este obligatorie înlocuirea lamei când distanța dintre tăișul acesteia și marginea internă a protectiei depășește 6 mm.

GARANTIE ŞI RĂSPUNDERE

Producătorul furnizează mașini cu o garanție de 24 de luni de la data achiziției. Garanția acoperă doar defectiunile cauzate ca urmare a utilizării adecvate conform condițiilor de folosire prevăzute în manual. Garanția nu acoperă alte defecte datorate transportului, incompetenței sau neglijenței cumpărătorului, instalării sau amplasării inadecvate, daunelor de uzură, tensiunii care depășește 10% din valoarea nominală. În plus, garanția nu acoperă componentele

supuse intrinsec uzurii, precum lama și discurile de rectificat ale dispozitivului de ascuțire, cu excepția unui defect de productie evident.

Producătorul își declină orice răspundere directă sau indirectă derivată din:

• nerespectarea instrucțiunilor din manual;
• utilizarea neconformă cu standardele din țara de instalare;
• modificările și/sau reparațiile neautorizate la mașină;
• utilizarea accesoriiilor și a pieselor de schimb neoriginale;
• evenimente exceptionale.

Transferul de proprietate a maşinii presupune exonerarea imediată de orice răspundere din partea producătorului, cu exceptia prevederilor directivei 2006/42/CE (răspunderea pentru orice defect de producție al produsului). Plăcuța de identificare de la baza maşinii indică producătorul, mașina, informațiile tehnice și marcajul CE.

DEZMEMBRARE ŞI ELIMINARE

Maşina este alcătuită din:

- inserturi și diferite componente din oțel inoxidabil;

- piese electrice și cabluri electrice;

- motor electric;

- plastic, etc.

Dacă dezmembrarea este realizată de terți, adresați-vă doar companiilor autorizate pentru eliminarea materialelor indicate mai sus. Dispozitivul este conform directivelor 2012/19/UE. Conține materiale care pot fi recuperate sau reciclate. Colectarea diferențiată corectă facilitează reciclarea. La sfârșitul duratei de viață, depozitați dispozitivul la un punct de colectare. Puteți obține informații despre dezmembrare de la autoritățile locale.

Rezolvarea problemelor

PROBLEMĂ CAUZĂ POSIBILĂ SOLUȚIE
Mașina nu pornește la apăsarea butonului de pornire	Lipsa alimentării sau circuit de control defect	Verificați dacă ștecherul este introdus corect, dacă problema persistă contactați centrul de service
Mașina pornește la apăsarea butonului de pornire însă nu se aprinde indicatorul luminos de funcționare	Indicator defect Nu utilizați	mașina cu indicatorul luminos stins. Apelați serviciul de asistență
Rezistență excesivă la tăierea produsului	Lama nu este ascuțită Ascuțiți	lama
Forțarea lamei determină încetinirea sau oprirea acesteia	Cureaua poate fi slăbită sau deteriorată	Contactați centrul de service pentru reglarea sau înlocuirea curelei
Apăsând butonul de oprire mașina nu se oprește	Circuit de comandă defect	Opriți imediat mașina scoțând ștecherul din rețea și adresați-vă imediat centrului de service
Rezistență excesivă la mișcarea componentelor glisante (dispozitiv de împingere, cărucior)	Lubrifierea ghidajelor de alunecare nu a fost efectuată periodic	Efectuați lubrifierea periodică

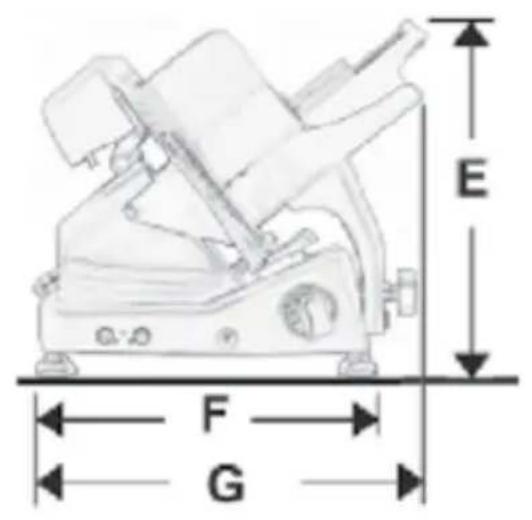

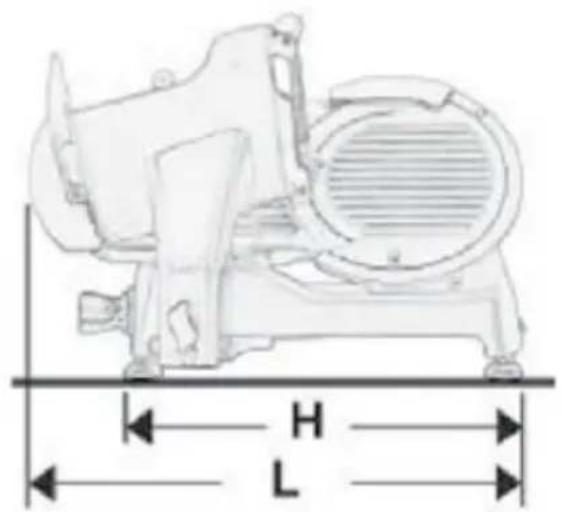

MODEL SLG315 SLG350 SLG370
E	500 mm 540 mm	540 mm
F	420 mm 490 mm	490 mm
G	740 mm 800 mm	800 mm
H	525 mm 615 mm	615 mm
L	750 mm 800 mm		890 mm
SPECIFICATII
ø Diametru lamă	315 mm 350 mm		370 mm
Grosime maximă felie	0 -14 0 -14		0 -14
Greutatea netă	32 kg 44 kg		49 kg
Capacitate de tăiere (rect.)	255x160h 300x195h		300x210h
Capacitate de tăiere (circ.)	205 mm 250 mm		265 mm
Putere motor		0,30 | 0,35 kW 0,30 | 0,35 kW0,25 | 0,30 kV
Specificații electrice	230/50/1 - 400/50/3 V - Hz

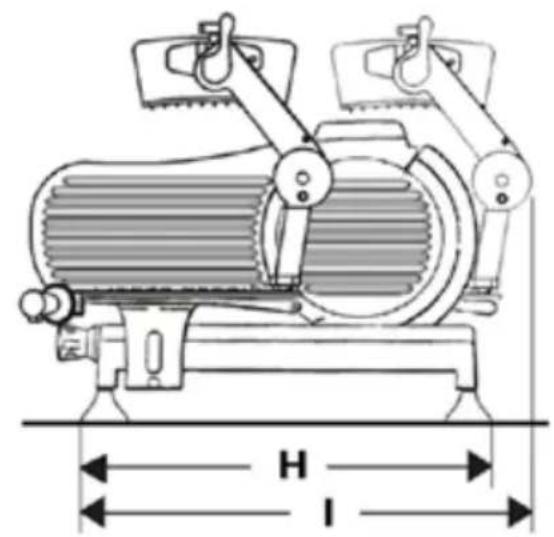

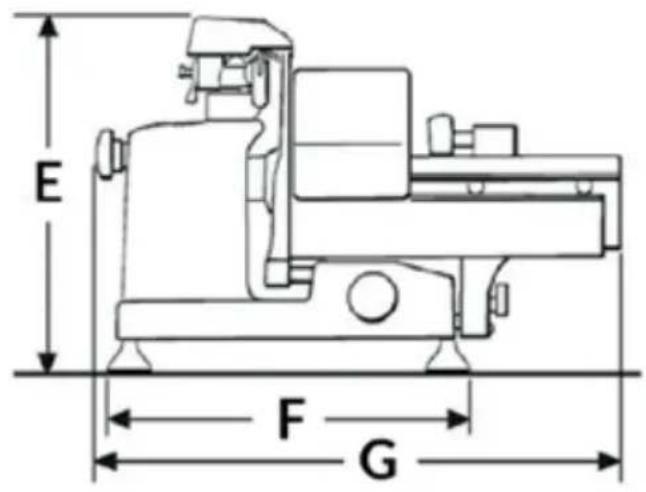

MODEL SLH315 SLH350 SLH370
E	515 mm	550 mm	560 mm
F	450 mm	460 mm	530 mm
G	650 mm 710 mm	800 mm
H	560 mm 570 mm	640 mm
I	670 mm 670 mm	750 mm
SPECIFICATII
ø Diametru lamă	315 mm 350 mm		370 mm
Grosime maximă felie	0 -24 0 -24		0 -24
Greutatea netă	38 kg 45 kg		56 kg
Capacitate de tăiere (rect.)	270x225h 320x270h		370x260h
Capacitate de tăiere (circ.)	225 mm 270 mm		260 mm
Putere motor		0,30 | 0,35 kW 0,30	| 0,35 kW0,30 | 0,35 kW
Specificații electrice	120/60/1 - 220/60/1- 230/50/1 -400/50/3 V - Hz	120/60/1 - 220/60/1- 400/50/3 V - Hz	120/60/1 - 230/50/1- 400/50/3 V - Hz

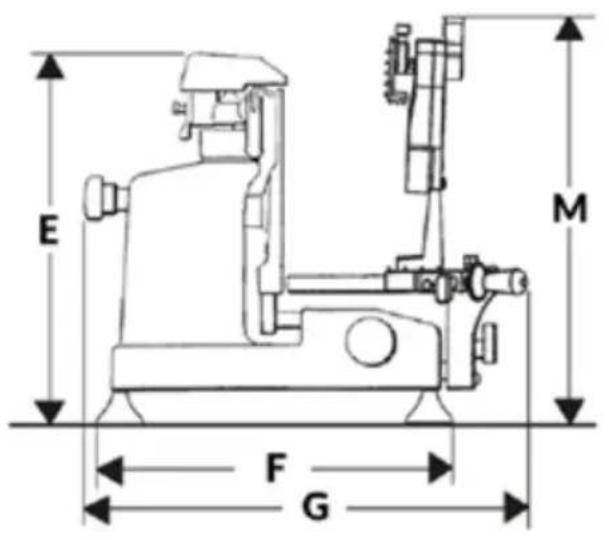

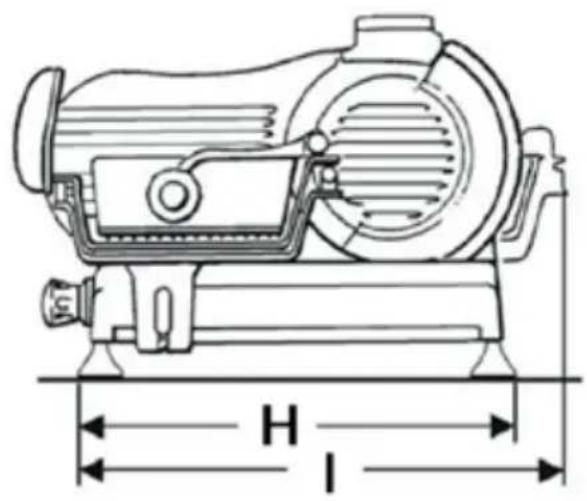

MODEL SLL315 SLL350 SLL370
E	510 mm 550 mm	560 mm
F	450 mm 450 mm	530 mm
G	640 mm 670 mm	720 mm
H	560 mm 590 mm	640 mm
I	650 mm	710 mm	800 mm
M	670 mm	680 mm	670 mm
SPECIFICATII
ø Diametru lamă	315 mm 350 mm		370 mm
Grosime maximă felie	0 -24 0 -24		0 -24
Greutatea netă	40 kg 45 kg		56 kg
Capacitate de tăiere (rect.)	290x225h 320x270h		350x280h
Capacitate de tăiere (circ.)	225 mm 270 mm		280 mm
Putere motor		0,30 | 0,35 kW 0,30	0,35 kW0,30 | 0,35 kW
Specificații electrice	120/60/1 V - Hz | 220/60/1 V - Hz230/50/1 V - Hz | 400/50/3 V - Hz

Notă: Ca rezultat al cercetării continue pentru a îmbunătăți continuu produsele noastre, specificațiile tehnice sunt supuse unor posibile variații.

BRUKSANVISNING: Elektriska skärmaskiner Domina

SLL 315 - 350 - 370 | SLH 315 - 350 - 370 | SLG 315 - 350 - 370
