Tip produs	Autolavetă industrială autopropulsată
Marcă	Kärcher
Model	B 150 R Bp Pack
Utilizare	Profesională și industrială (hoteluri, școli, spitale, fabrici, birouri)
Dimensiuni (L x l x H)	1690 mm x 810 mm x 1390 mm (fără acoperiș); 2060 mm cu acoperiș de protecție
Greutate la gol	727 kg (B 150)
Greutate totală admisă	957 kg (B 150)
Alimentare	Baterie 36 V, capacități disponibile: 170, 180, 240, 285 Ah
Încărcător	Intern sau extern, 230 V, 50-60 Hz, curent de încărcare 8 A
Lățime de lucru	750 mm (cu peria R); până la 1080 mm cu peria laterală
Randament teoretic de suprafață	Până la 4500 m²/h (7500 m²/h în modul Adv)
Volumul rezervoarelor	Apă curată: 150 l; apă murdară: 150 l; deșeuri voluminoase: 7 l
Funcții de curățare	Curățare cu apă, lustruire, aspirare, dozare detergent (0-3%), auto-spălare
Viteza maximă de deplasare	6 km/h (10 km/h în modul Adv)
Presiunea de apăsare la sol a periilor	Max. 765 N (78 kg) pentru versiunea R
Temperatura de utilizare	+5 °C până la +40 °C
Panta maximă admisă	10% (15% în modul Adv)
Nivel sonor (LpA)	67 dB(A) în funcționare normală
Întreținere curentă	Curățarea filtrelor, buzelor de aspirare, periilor, golirea rezervoarelor, încărcarea bateriei
Siguranță	Întrerupător de siguranță, contactor de scaun, frână de parcare, protecție termică
Accesorii și piese de schimb	Disponibile pe www.kaercher.com; utilizați exclusiv piese originale
Garanție	Conform condițiilor din țară; contactați distribuitorul sau serviciul de asistență autorizat

Întrebări frecvente - B 150 R Bp Pack Kärcher

Cum se pornește autolaveta Kärcher B 150 R Bp Pack?

Luați loc pe scaun, introduceți cheia inteligentă, puneți întrerupătorul de siguranță pe « 1 », reglați programatorul pe programul dorit, apoi apăsați pedala de accelerație.

Cum se încarcă bateria?

Utilizați încărcătorul intern conectând cablul de rețea la priza aparatului și la o priză de curent. Încărcarea durează aproximativ 10 până la 12 ore. Nu utilizați aparatul în timpul încărcării. Pentru bateriile fără întreținere, adăugați apă distilată cu o oră înainte de sfârșitul încărcării.

Ce trebuie făcut dacă ecranul afișează « Baterie descărcată! »?

Încărcați imediat bateria. Aparatul dispune de protecție împotriva descărcărilor profunde: dacă bateria este prea slabă, doar funcțiile de deplasare rămân active. Conectați încărcătorul și așteptați încărcarea completă.

Cum se golește rezervorul de apă murdară?

Scoateți furtunul de golire a apei murdare din fixarea sa, deschideți capacul, coborâți furtunul către un dispozitiv de eliminare și apăsați pe capăt pentru a regla debitul. Clătiți rezervorul cu apă curată după golire.

Ce detergenți se utilizează?

Utilizați exclusiv detergenții recomandați de Kärcher, fără clor, solvent, acid clorhidric sau fluorhidric. Respectați instrucțiunile de siguranță. Dozarea se face prin rezervorul dedicat (opțiunea DOSE) sau direct în rezervorul de apă curată.

Cum se întrețin periile?

După fiecare utilizare, curățați periile și verificați uzura. Înlocuiți periile-rolă când lungimea perilor atinge 10 mm. Pentru discurile de perii, utilizați pedala de schimbare. Periile de spălare laterale se schimbă cu pârghia prevăzută.

Ce trebuie făcut dacă puterea de aspirare este slabă?

Verificați și curățați sita turbinei, buzele de aspirare, filtrul de impurități grosiere și garniturile rezervorului de apă murdară. Asigurați-vă că capacul furtunului de golire este bine închis. Dacă problema persistă, verificați etanșeitatea furtunului de aspirare.

Cum se utilizează cheia inteligentă gri?

Cheia inteligentă gri permite personalului de supervizare să modifice setările avansate: resetarea contoarelor de întreținere, gestionarea cheilor, selectarea tipului de perie, temporizări, setarea limbii, etc. Introduceți-o în panoul de comandă pentru a accesa meniul.

Care este greutatea aparatului și cum se transportă?

Greutatea la gol este de 727 kg. Pentru transport, utilizați chingi de fixare și respectați panta maximă de 10%. Dacă trebuie să îl împingeți de pe o paletă, dezactivați temporar frâna de parcare inserând o piesă între pârghie și frână.

Cum se depozitează aparatul pe termen lung?

Goliți complet rezervoarele de apă pentru a evita înghețul. Depozitați într-un spațiu interior ferit de îngheț. Încărcați complet bateria înainte de depozitare și reîncărcați-o cel puțin o dată pe lună. Dacă aparatul rămâne neutilizat, efectuați o încărcare de egalizare lunară.

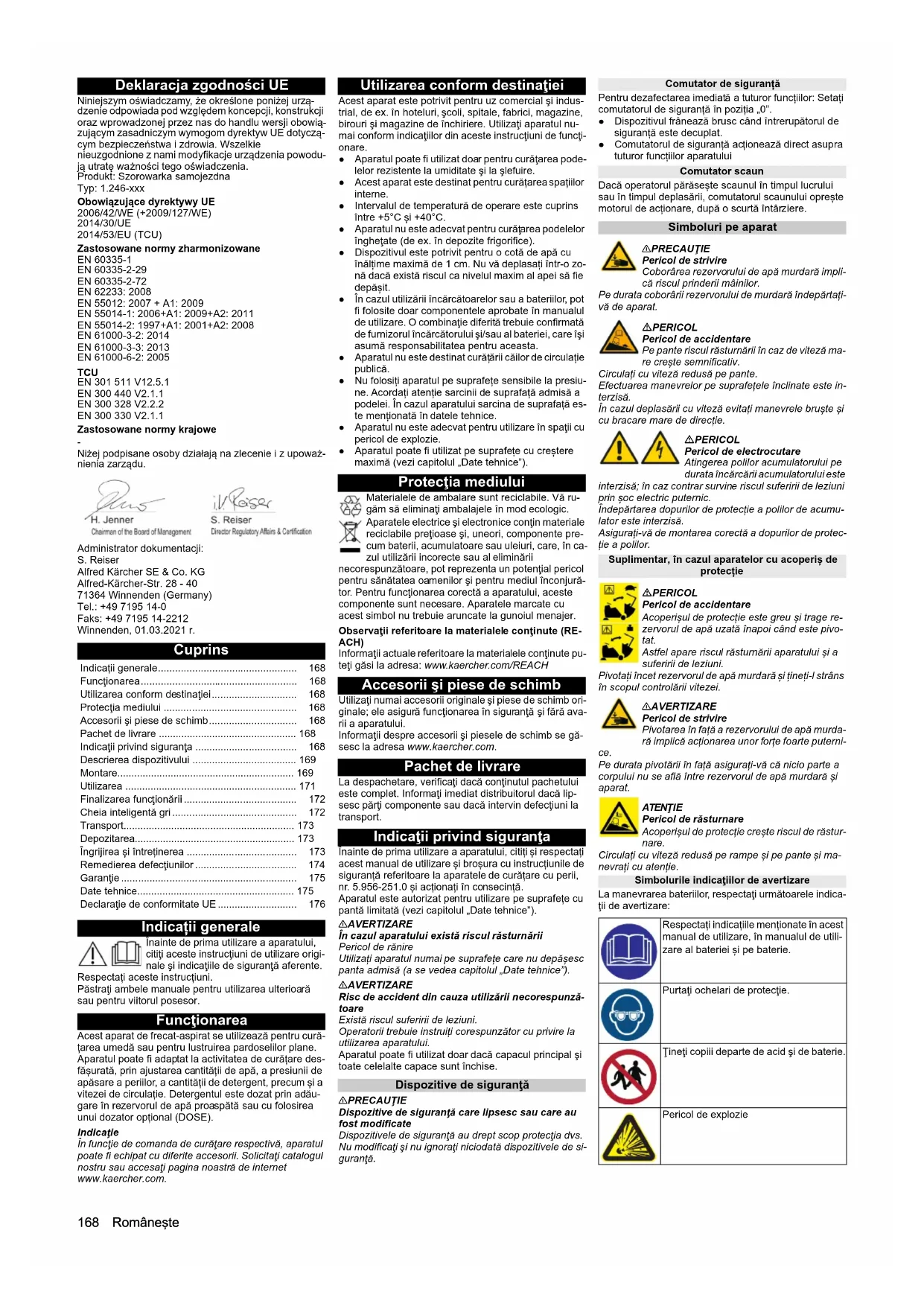

MANUAL DE UTILIZARE B 150 R Bp Pack Kärcher

Indicații generale.... 168

Functionarea.... 168

Utilizarea conform destinatiei.... 168

Protectia mediului 168

Accesorii și piese de schimb.... 168

Pachet de livrare 168

Indicații privind siguranța 168

Descrierea dispozitivului 169

Montare.... 169

Utilizarea 171

Finalizarea functionării 172

Cheia inteligentä gri 172

Transport.... 173

Depozitarea.... 173

Îngrijirea și întretinerea 173

Remedierea defectiunilor 174

Garantie 175

Date tehnice.... 175

Declaratie de conformitate UE 176

Indicatii generale

Înainte de prima utilizare a aparatului, citiți aceste instrucțiuni de utilizare originale și indicațiile de siguranță aferente.

Respectati aceste instructiuni.

Păstrați ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.

Functionarea

Acest aparat de frecat-aspirat se utilizează pentru curățarea umedă sau pentru lustruirea pardoselilor plane. Aparatul poate fi adaptat la activitatea de curățare desfășurată, prin ajustarea cantității de apă, a presiunii de apăsare a periilor, a cantității de detergent, precum și a vitezei de circulație. Detergentul este dozat prin adăugare în rezervorul de apă proaspătă sau cu folosirea unui dozator optional (DOSE).

Indicatie

În funcție de comanda de curățare respectivă, aparatul poate fi echipat cu diferite accesorii. Solicitați catalogul nostru sau accesați pagina noastră de internet www.kaercher.com.

Utilizarea conform destinației

Acest aparat este potrivit pentru uz comercial și industrial, de ex. în hoteluri, școli, spitale, fabrici, magazine, birouri și magazine de închiriere. Utilizați aparatul numai conform indicațiilor din aceste instrucțiuni de funcționare.

- Aparatul poate fi utilizat doar pentru curățarea podelelor rezistente la umiditate și la slefuire.

- Acest aparat este destinat pentru curățarea spațiilor interne.

- Intervalul de temperatură de operare este cuprins între +5°C și +40°C.

- Aparatul nu este adecvat pentru curățarea podelelor înghețate (de ex. în depozite frigorifice).

- Dispozitivul este potrivit pentru o cotă de apă cu înălțime maximă de 1 cm. Nu vă deplasați într-o zonă dacă există riscul ca nivelul maxim al apei să fie depășit.

- În cazul utilizării încărcătoarelor sau a bateriilor, pot fi folosite doar componentele aprobate în manualul de utilizare. O combinație diferită trebuie confirmată de furnizorul încărcătorului și/sau al bateriei, care își asumă responsabilitatea pentru aceasta.

- Aparatul nu este destinat curățării căilor de circulație publică.

- Nu folosiți aparatul pe suprafețe sensibile la presiune. Acordați atenție sarcinii de suprafață admisă a podelei. În cazul aparatului sarcina de suprafață este menționată în datele tehnice.

- Aparatul nu este adecvat pentru utilizare în spații cu pericol de explozie.

- Aparatul poate fi utilizat pe suprafețe cu creștere maximă (vezi capitolul „Date tehnice”).

Protectia mediului

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele în mod ecologic. Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau al eliminării

necorespunzătoare, pot reprezenta un potențial pericol pentru sănătatea oamenilor și pentru mediul înconjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Observații referitoare la materialele conținute (RE-ACH)

Informații actuale referitoare la materialele conținute pu- teți găsi la adresa: www.kaercher.com/REACH

Accesorii și piese de schimb

Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționarea în siguranță și fără avari i a aparatului.

Informații despre accesorii și piesele de schimb se găsesc la adresa www.kaercher.com.

Pachet de livrare

La despachetare, verificați dacă conținutul pachetului este complet. Informați imediat distribuilorul dacă lip- sesc părți componente sau dacă intervin defectiuni la transport.

Indicații privind siguranța

Înainte de prima utilizare a aparatului, citiți și respectați acest manual de utilizare și broșura cu instrucțiunile de siguranță referitoare la aparatele de curățare cu perii, nr. 5.956-251.0 și acționați în consecință.

Aparatul este autorizat pentru utilizare pe suprafețe cu pantă limitată (vezi capitolul „Date tehnice”).

△AVERTIZARE

În cazul aparatului există riscul răsturnării

Pericol de rânire

Utilizați aparatul numai pe suprafețe care nu depășesc panta admisă (a se vedea capitolul „Date tehnice”).

△AVERTIZARE

Risc de accident din cauza utilizării necorespunză- toare

Există riscul suferirii de leziuni.

Operatorii trebuie instruiți corespunzător cu privire la utilizarea aparatului.

Aparatul poate fi utilizat doar dacă capacul principal și toate celelalte capace sunt închise.

Dispositive de siguranță

△PRECAUTIE

Dispositive de siguranță care lipsesc sau care au fost modificate

Dispozitivele de siguranță au drept scop protecția dvs. Nu modificați și nu ignorați niciodată dispozitivele de siguranță.

Comutator de siguranță

Pentru dezafectarea imediată a tuturor funcțiilor: Setați comutatorul de siguranță în poziția „0”.

• Dispozitivul frânează brusc când întrerupătorul de siguranță este decuplat.
• Comutatorul de siguranță acționează direct asupra tuturor funcțiilor aparatului

Comutator scaun

Dacă operatorul părăsește scaunul în timpul lucrului sau în timpul deplasării, comutatorul scaunului oprește motorul de acționare, după o scurtă întârziere.

Simboluri pe aparat

△PRECAUTIE

Pericol de strivire

Coborârea rezervorului de apă murdară implică riscul prinderii mâinilor.

Pe durata coborârii rezervorului de murdară îndepărtați- vă de aparat.

△PERICOL

Pericol de accidentare

Pe pante riscul răsturnării în caz de viteză ma- re crește semnificativ.

Circulati cu viteză redusă pe pante.

Efectuarea manevrelor pe suprafețele înclinate este interzisă.

În cazul deplasării cu viteză evitați manevrele bruște și cu bracare mare de directie.

△PERICOL

Pericol de electrocutare

Atingerea polilor accumulatorului pe durata încărcării accumulatorului este

interzisă; în caz contrar survine riscul suferirii de leziuni prin șoc electric puternic.

Îndepărtarea dopurilor de protecție a polilor de accumulator este interzisă.

Asigurati-vă de montarea corectă a dopurilor de protecție a polilor.

Suplimentar, în cazul aparatelor cu acoperlş de protectie

△PERICOL

Pericol de accidentare

Acoperişul de protecție este greu și trage rezervorul de apă uzată înapoi când este pivotat.

Astfel apare riscul răsturnării aparatului și a suferirii de leziuni.

Pivotați încet rezervorul de apă murdară și tineți-l strâns în scopul controlării vitezei.

△AVERTIZARE

Pericol de strivire

Pivotarea în față a rezervorului de apă murdară implică acționarea unor forțe foarte puterni-

C0.

Pe durata pivotării în față asigurați-vă că nicio parte a corpului nu se află între rezervorul de apă murdară și aparat.

ATENTIE

Pericol de răsturnare

Acoperișul de protectie crește riscul de răsturnare.

Circulați cu viteză redusă pe rampe și pe pante și manevrați cu atentie.

Simbolurile indicatiilor de avertizare

La manevrarea bateriilor, respectați următoarele indicatii de avertizare:

Respectați indicațiile menționate în acest manual de utilizare, în manualul de utilizare al bateriei și pe baterie.

Tineți copiii departe de acid și de baterie.

Pericol de explozie

Sunt interzise focul, scânteile, lumina ne-protejată și fumatul.

Pericol de arsuri acide

Primul ajutor.

Indicatie de avertizare

Eliminarea ca deșeu

Nu aruncați bateria în tomberon.

Descrierea dispozitivului

Privire de ansamblu aparat

Figura A

①Interfață de operare

②Volan

③ Furtun de aspiratie detergent (doar varianta cu dozator)

④ Rezervor detergent (doar varianta cu dozator)

⑤* Bec de avertizare

⑥ Zona de depozitare pentru setul de curățare „Homebase Box”

⑦Furtun de evacuare a apei murdare

⑧ * Racordul de apă pentru sistemul de spălare al rezervorului de apă uzată

⑨ Sită pentru impurități grosiere

⑩ * Sistemul de spălare a rezervorului de apă murdară

⑪ Capac, rezervor de apă reziduală

⑫Flotor

13 Sită de scame

⑭ Rezervor de apă reziduală

⑮ Sită de protectie turbină (sub plutitor)

⑯*Suport de mop

17* Suport de scule

18 Furtun de aspirare

⑲ Bară de aspiratie

20 Pârghia de fixare a barei de aspiratie

⑳Închizătoare rezervor de apă uzată

⑳ Orificiu de umplere, rezervor de apă proaspătă

23 Sistem de umplere

24 Conector pentru baterie (în caz de încărcător extern) Cablu de rețea pentru încărcător (în caz de încărcător intern)

25 Pedală de acceleratie

26 Lumină de zi

27* Lumină de lucru

28 * Unitatea de curățare laterală a suprafetelor

29 Mătură laterală (doar la versiunea SB)

30 Roata de reglare a buzelor stergătoare (doar capul de curățare D)

31Cârlig de cablu

③2 Vas de curățare

③3 Buză stergătoare

③4 Capac lagăr (pentru schimbarea periei)

③5 Pedala pentru schimbarea periei (doar capul de curătare D)

36 Scaun (cu comutator de scaun)

③7 Maneta de reglare a scaunului

38 Baterie

39 Plăcuță de tip

④0 Rezervorul de particule dure (doar capul de curățare R)

④1 Zăvor de rezervor de apă proaspătă cu filtru cores-punzător

* optional

Cod de culori

- Elementele de operare pentru procesul de curățare sunt de culoare galbenă.

- Elementele de operare pentru întreținere și service sunt de culoare gri deschis.

Interfață de operare

Figura B

①Claxon

② Comutator pentru direcția de rulare

③Comutator de program

④Comutator de sigurantă

⑤ * Comutator punte de spălare laterală/perie laterală

⑥ Cheie inteligentă

⑦Ecran

⑧ Butonul Info

* optional

Comutator de program

Figura C

①OFF

Aparatul este oprit.

②Deplasare pentru transport Conduceti câtre locul de utilizare.

③Programul Eco Curățați podeaua umedă (cu cantitate mică de apă și cu perie cu viteză redusă) și aspirați apa uzată (cu putere de aspirație redusă).

④Aspirarea resturilor Curățați podeaua umedă și aspirați apa uzată.

⑤Presiune de perie crescută Curățați podeaua umedă (cu o presiune crescută a periei) și aspirați apa uzată.

⑥ Frecare/avansarea fără aspirare Curățați podeaua uredă și lăsați detergentul să ac- ționeze.

⑧ Slefuire Şlefuiți podeaua fără aplicare de lichide și cu peria la turatie înaltă.

Suport tijă de aspiratie

- Pe durata deplasării prin spații înguste, bara de aspirație poate fi îndepărtată și agățată pe una dintre deschiderile de pe capacul rezervorului de apă uzată.

Figura D

① Bară de aspiratie

②Punctul de cuplare

Simboluri pe aparat

Mâner pentru pivotarea în sus a rezervorului de apă murdară

Punct de prindere

*Suport de mop

* optional

Acoperiş de protectie (opțiune)

Acoperișul de protectie protejează conducătorul aparatului împotriva obiectelor căzătoare.

În cazul aparatelor cu acoperiș de protectie, rezervorul de apă murdară este prevâzut cu o siguranță. Această siguranță împiedică balansarea înapoi neintentionată a rezervorului de apă murdară înapoi, din cauza forțelor cu impact asupra acoperișului de protectie.

Figura E

③ Șurub de siguranță M8x16, șaibă

Pivotarea în spate a rezervorului de apă murdară

1. Goliți rezervorul de apă murdară.

2. Îndepărtati şuruburile de sigurantă.

3. Tineți ferm rezervorul de apă murdară și pivotați încet înapoi.

Pivotarea înainte a rezervorului de apă murdară

⚠AVERTIZARE

Pericol de strivire

Părțile corpului se pot prinde între aparat și rezervorul de apă murdară.

Pe durata pivotării înainte asigurați-vă că nicio parte a corpului nu se află între aparat și rezervorul de apă murdară.

1. Tineți ferm rezervorul de apă murdară și pivotați încet înainte.

2. Înşurubați și strângeți şurubul de siguranță.

Montare

Baterii

Seturi de baterii recomandate

Descriere Nr. co-	mandă	Volum (m3)*	Debit de aer (m3/h)**
Acumulator de 240 Ah, jgheab, necesită doar pu-tină întreținere	4.035-987.7	27 10,8
Acumulator de 180Ah, jgheab, necesită doar pu-tină întreținere	4.035-988.7	20,25 8,1
Acumulator de 240Ah, 6 blocuri, nu necesită între-tinere	4.654-306.7	6,975 2,79
Acumulator de 180Ah, 6 blocuri, nu necesită între-tinere	4.654-307.7	5,175 2,07
Acumulator de 285 Ah AGM	4.654-057.7	8,91 3,56
Acumulator de 170 Ah AGM	4.654-061.7	24,75 9,9

* Debit minim în spațiul de încărcare a bateriei

** Debit minim de aer între spațiul de încărcare a bate- riei și spațiul înconjurător

Dimensiunile maxime ale accumulatorului

Montare A* B**
Lungime 244 mm	312 mm
Lățime	190 mm	182 mm
Înălțime	275 mm	365 mm

* la fel ca la 4.654-306.7

** la fel ca la 4.654-307.7

Montarea și racordarea bateriilor

Varianta „Pack" este livrată cu acumulatoarele deja montate.

⚠PRECAUTIE

Demontarea și montarea bateriilor

Instabilitatea maşinii

La montarea și demontarea bateriilor, asigurați-vă de stabilitatea mașinii.

ATENTIE

Inversarea polarității

Distrugerea sistemului electronic de comandă

Aveți grijă la polaritatea corectă la conectarea bateriilor.

ATENTIE

Descărcare profundă

Încărcați bateriile înainte de punerea în funcțiune a aparatului.

1. Evacuați apa reziduală.

Indicatie

În cazul aparatelor cu acoperiş de protectie acordati atenție instrucțiunilor menționate în capitolul „Acoperișul de protectie”.

1. Pivotați în spate rezervorul de apă uzată.

2. Introduceti bateriile în aparat.

Figura F

Figura G

Figura H

Figura I

Figura J

Figura K

1. Conectați polii la cablurile de legătură.

2. Conectați cablul de conectare inclus în pachetul de livrare la polii de accumulator (+) și (-) încă libere.

3. Asigurați-vă de montarea corespunzătoare a dopurilor de protectie a polilor.

4. Conectați ștecherul bateriilor de la aparat la ștecherul bateriilor de la baterii.

5. Pivotați înainte rezervorul de apă uzată și închideți-l.

6. Setați tipul accumulatorului (vezi capitolul „Cheia inteligentă gri”).

ATENTIE

Pericol de deteriorare

Descărcarea completă a accumulatorului poate cauza deteriorarea acestuia.

Încărcați acumulatorul înainte de punerea în funcțiune a aparatului.

Încărcarea bateriei

Indicatie

Aparatul dispune de protectie împotriva descârcării complete, adică în momentul în care este atinsă capacitatea minimă admisă, aparatul poate fi folosit doar în scop de circulație. Pe afișaj sunt afișate mesajele „Inçarcare bater” si „Incarcare bater”.

În cazul folosirii de alte acumulatoare (de ex. de la alti producători), protectia împotriva descărcării complete pentru bateria respectivă trebuie resetată de serviciul clienti Kärcher.

△PERICOL

Utilizarea incorectă a încărcătorului

Electrocutare

Respectați tensiunea de rețea și siguranța, indicate pe plăcuța de tip a aparatului.

Utilizați încărcătorul doar în spații uscate cu ventilație suficientă.

Încărcarea bateriei implică și generarea unor gaze inflamabile

Pericol de explozie

Încârcați bateria doar în spații adecvate. În funcție de tipul bateriei, spațiul folosit pentru încârcare trebuie să dispună de un volum minim și de ventilație corespunzătoare, cu debit de aer minim (consultați capitolul „Baterii recomandate").

ATENTIE

Accumulare de gaze periculoase sub rezervor, în timpul procedeului de încărcare.

Pericol de explozie

Înainte de încărcarea bateriilor cu întreținere redusă, ra-batați în sus rezervorul de apă reziduală.

Indicatie

Durata timpului de încărcare este în mediu de 10-12 ore. Încărcătoarele recomandate (potrivite pentru bateriile utilizate) sunt reglate electronic și își încheie procesul de încărcare independent.

Aparatul nu poate fi folosit în timpul procedeului de încărcare.

1. Aduceți aparatul la încărcător, evitați pantele.

Încărcător intern

1. Conectați cablul cu fișă IEC la aparat. Figura L

① Fișa IEC pentru cablu de încărcare

1. Introduceți stecărul de rețea al încărcătorului intern în priză.

Pe afișaj este afișat simbolul de accumulator, care indică nivelul de încărcare al accumulatorului. Iluminatul afișajului se stinge.

Indicatie

În timpul încărcării, toate funcțiile de curățare și de de- plasare sunt blocate.

Când bateria este complet încărcată, pe afișaj apare „Baterie plina!”.

1. Pentru finalizarea încărcării scoateți ștecărul de re-tea al încărcătorului din priză.

2. Înfășurați cablul de rețea în jurul cârligului cablului.

Încărcător extern

ATENTIE

Utilizarea unu încărcător adecvat

Pericol de deteriorare

Nu conectați încărcătorul la ștecherul bateriilor de la aparat.

Utilizați doar un încărcător adecvat pentru tipul de baterii încorporat.

Citiți instrucțiunile de funcționare ale producătorului în-cărcătorului și respectați, în special, indicațiile privind siguranța.

Indicatie

În cazul aparatelor cu acoperiş de protectie acordati atenție instrucțiunilor menționate în capitolul „Acoperișul de protectie”.

1. Goliți rezervorul de apă murdară.

2. Setați comutatorul de siguranță la „0”.

3. Pivotati în spate rezervorul de apă uzată.

4. Scoateți stecherul de baterii de la aparat.

5. Conectați ștecherul de baterii de la baterii la încărcător.

6. Introduceți stecărul de rețea al încărcătorului în pri- ză.

7. Efectuați procesul de încărcare conform indicațiilor din manualul de utilizare al încărcătorului.

8. Conectați ștecherul bateriilor de la aparat la ștecherul bateriilor de la baterii.

9. Înclinați în sus rezervorul de apă uzată.

Baterii fără necesitate de întreținere (baterii umede) ⚠PERICOL

Umplerea cu apă în cazul bateriei descărcate

Pericol de arsuri din cauza scurgerii acizilor, distrugerea îmbrăcămintei

Utilizați ochelari de protecție, îmbrăcăminte de protecție și mănuși de protecție în cazul manipulării acidului de baterie.

Respectati prevederile.

Spălați imediat cu multă apă eventualii stropi de acid de pe piele sau de pe îmbrăcăminte.

ATENTIE

Utilizarea de apă cu aditivi

Baterii defecte, pierderea cererii cu titlu de garanție Pentru umplerea bateriilor, utilizați doar apă distilată sau desalinizată (EN 50272-T3).

Nu utilizați aditivi de la alti producători, așa-numiți agenți de optimizare, deoarece, în caz contrar, garanția își pierde valabilitatea.

1. Adăugați apă distilată cu o ora înaintea încheierii procedeului de încărcare. Pentru aceasta, respec-tați nivelul corect al acidului, conform marcajului. La înceierea procedeului de încărcare, toate celu-lele trebuie să prezinte emisii da gaz.

2. Eliminați apa vărsată. În acest scop, procedați conform descrierii din secțiunea „Curățarea bateriilor” din cadrul capitolului îngrijirea și întreținerea.

Indicații referitoare la prima încărcare

Indicatie

În cazul primei încărcări unitatea de comandă nu detectează tipul de accumulator montat. Din acest motiv indicatorul de accumulator functionează imprecis.

Lângă bara indicatorului de accumulator, în partea dreaptă, este afișat un „V”, ceea ce semnalizează că prima încărcare încă nu a fost efectuată.

1. Încărcați acumulatoarele, până afișajul indică nivelul maxim de încărcare.

2. După finalizarea primei încărcări a acumulatoarelor folosiți aparatul până la oprirea mecanismului de acționare a periilor și a aspirației, din cauza descărcării complete.

3. Apoi încărcați acumulatoarele complet și corect. După încărcarea inițială, semnul „V” din dreapta indicatorului de acumulator dispare.

Indicatie

Dacă în meniul Baterii este selectat un tip de accumulator, repetați procedura descrisă mai sus. Acționați șa fel și în cazul selectării repetate a tipului de accumulator de- ja setat.

Indicatorul accumulatorului

Nivelul de încărcare al accumulatorului este afişat pe afi- sajul panoului de comandă.

- Lungimea barei indică nivelul de încărcare al acumulatorului.

- În ultimele 30 de minute, timpul de funcționare rămas este afișat în minute.

Demontarea bateriei

△PRECAUTIE

Demontarea și montarea bateriilor Instabilitatea mașinii

La montarea și demontarea bateriilor, asigurați-vă de stabilitatea mașinii.

Indicatie

În cazul aparatelor cu acoperiş de protectie acordati atenție instructiunilor mentionate în capitolul „Acoperișul de protectie”.

1. Setati comutatorul de siguranță la „0”.

2. Evacuați apa reziduală.

3. Pivotati în spate rezervorul de apă uzată.

4. Scoateți stecherul de la baterie.

5. Decuplați cablul de la polul minus al bateriei.

6. Decuplați cablurile rămase de la baterii.

7. Scoateți bateriile.

8. Eliminați ca deșeu bateriile consumate, în conformitate cu cerințele legale.

Despachetare

1. Îndepărtati folia de ambalare.

2. Îndepărtati benzile de întindere.

3. 4 plăci de podea ale paletului sunt fixate cu şuruburi. Deşurubați aceste plăci.

4. Asezați plăcile la muchiile paletului, în fața roților frontale ale aparatului.

Figura M

① Scândură

②Bară

1. Fixați plăcile cu şuruburile.

2. Glisați barele de sprijin livrate în ambalaj sub rampă.

3. Indepărtati șipcile de lemn din fața roților.

Împingeti aparatul de pe palet

1. În cazul tuturor versiunilor ale aparatului și cu excepția versiunii „roți de joasă presiune”, trageti maneta de frână de la roata din față și introduceți o monedă între manetă și frână.

Figura N

① Maneta de frână față (toate versiunile aparatului, cu excepția versiunii B 150 cu roți de joasă presiune)

② Manetă de frână spate (toate versiunile de aparat Adv și B 150 cu roți de joasă presiune)

1. În cazul versiunii de aparat „Adv” și „roată cu joasă presiune" repetați procedura și la puntea spate.

2. Ímpingeți încet aparatul de pe rampă.

△PERICOL

Pericol de accidentare

Când frânele sunt dezactivate, aparatul nu frânează. Scoateți monedele imediat după îndepărtarea aparatului de pe palet.

1. Scoateți monedele dintre manetă și carcasă.

Îndepărtarea de pe palet

Îndepărtarea aparatului de pe palet este permisă doar după montarea și încărcarea acumulatoarelor.

1. Introduceti cheia inteligentă în panoul de comandă.

2. Miscați comutatorul de sigurantă lin pozitia „1”

3. Setați comutatorul de selectare a programelor pe opțiunea Transport.

4. Setați comutatorul direcției de deplasare pe „Înain-te”.

5. Apăsați pedala de acceleratie.

6. Coborâti uşor aparatul de pe palet.

7. Setați comutatorul de siguranță la „0”.

Montarea capului de curățare

Procedura de montare a capului de curățare este descrisă în capitolul „Lucrări de întreținere”.

Indicatie

În cazul anumitor modele capul de curățare este deja montat.

Montarea periilor

1. Procedura de montare a periilor este descrisă în capitolul „Lucrări de întreținere”.

Montarea barei de aspiratie

1. Mișcați în sus ambele mânere de fixare. Figura O

①Furtun de aspirare

② Suspendarea barei de aspiratie

③ Bară de aspiratie

④ Manetă de blocare

1. Montați bara de aspiratie în suportul de bară de aspiratie.

2. Mișcați în jos ambele mânere de fixare.

Utilizarea

△PERICOL

Obiecte în cădere

Pericol de rănire

Folosirea aparatului fără acoperiș de protectie în spațiile cu risc de obiecte căzătoare este interzisă, în caz contrar survine riscul expunerii personalului de deservire la obiecte căzătoare.

ATENTIE

Situatie periculoasă în timpul funcționării

Pericol de rânire

in caz de pericol, setați comutatorul de siguranță pe „0”.

Reglarea scaunului șoferului

1. Utilizați maneta de reglare a scaunului și mișcați scaunul în poziția dorită.

2. Eliberați maneta de reglare a scaunului și cuplați scaunul.

Pornirea aparatului

1. Ocupați scaunul șoferului.
2. Introduceți cheia inteligentă.
3. Setați comutatorul de siguranță la „1”.
4. Rotiți comutatorul programului în funcția dorită.
5. Dacă pe ecran apare unul dintre afișajele de mai jos, îndepăratați piciorul de pe pedala de accelerație, setați comutatorul de siguranță pe „0” și efectuați lucrările de întreținere necesare.

Ecran Activitate
Intrepine Tija aspira-sie	Curățați bara de aspirație.
Intrepine Cap perie	Verificați dacă periile prezintă semne de uzură și curățați-le dacă este cazul.
Intrepine Lama aspir	Verificați uzura și reglarea buzelor de aspirație.
Intrepine Sita turbina	Curățați sita de protecție a turbinei.
Intrepine Filtru apa pr	Curățați filtrul pentru apă proaspătă.

1. Apăsați butonul Info.

Resetați contorul pentru întreținerea corespunză- toare (consultați „Cheia inteligentă gri / resetează contorul de întreținere”).

Indicatie

In cazul în care contorul nu este resetat, afișajul de în-treținere apare la fiecare pornire a aparatului.

Aprinderea luminilor

Farul de zi

Farul de zi se aprinde după pornirea aparatului.

Lumină de lucru (opțional)

1. Setați comutatorul de selectare a programelor pe opțiunea Transport.
2. Apăsați butonul Info.
3. Rotiți butonul Info până aparatul afișează mesajul „Manu comut”.
4. Apăsați butonul Info.
5. Apăsați butonul Info până „Lumina lucru" este marcat.
6. Apăsați butonul Info.

Frână de parcare defectă

Pericol de accidentare

Înainte de fiecare utilizare verificați starea de funcționa- re a frânei de parcare, folosind o suprafață plată.

1. Porniți aparatul.
2. Setați comutatorul direcției de deplasare pe „înainte”.
3. Setați comutatorul de selectare a programelor pe optiunea Transport.
4. Apăsați ușor pedala de accelerație. Frâna trebuie să se cupleze cu zgomot. Dispozitivul trebuie să înceapă să ruleze ușor, pe suprafața nivelată.
5. Eliberați pedala de acceleratie

Asigurati-vă de cuplarea cu zgomot a frânei.

Dacă nu este cazul, scoateți aparatul din funcțiune și apelați serviciul clienti.

Deplasare

△PERICOL

Frâne inactive

Pericol de accidentare

Înainte de a utiliza aparatul, verificați în mod obligatoriu starea de funcționare a frânei de parcare. Folosirea aparatului este interzisă, dacă frâna de parcare nu funcționează.

△PERICOL

Lipsă efect de frânare pe durata utilizării

Dacă aparatul nu frânează pe durata utilizării, acționați astfel:

În cazul în care aparatul circulă pe o suprafață cu înci- nare mai mare de 2% și nu se oprește după eliberarea pedalei de accelerație, din motive de siguranță comuta- torul de siguranță poate fi mișcat în poziția „0”, dacă îna- inte de utilizarea aparatului ați verificat funcționarea mecanică potrivită a frânei de mână.

Opriti aparatul și apelati serviciul pentru clienti. Respectați instrucțiunile de întreținere a frânelor.

△PERICOL

Utilizarea nepăsătoare

Pericol de răsturnare

Deplasați-vă cu aparatul în direcția de deplasare și pe plan transversal raportat la direcția de deplasare, pe pante de maxim 10% (Adv 15%).

Efectuarea manevrelor de întoarcere pe pante sau pe rampe este interzisă.

Conduceți încet în colțuri și pe suprafete umede.

Utilizați aparatul numai pe suprafete stabile.

Risc crescut de răsturnare în cazul aparatelor cu

Coliziunea dintre acoperiş și diferitele obstacole constituie risc crescut de răsturnare.

Circulati cu atenție când acoperișul de protecție este montat.

Acordati atenție înălțimilor de trecere permise la locul de utilizare. Înălțimea aparatului este menționată în capitolul „Date tehnice”.

△AVERTIZARE

Pericol de răníre

Actionați cu atenție și în cazul urcării pe aparat evitați lo-virea capului de acoperişul de protectie.

Indicatie

Direcția de deplasare poate fi modificată pe durata de- plasării. Deplasați-vă cu aparatul înainte și înapoi, pen- tru a lustrui locurile foarte tocite.

1. Adoptați poziția de ședere.
2. Introduceti cheia inteligentă.
3. Mișcați comutatorul de siguranță în poziția „1”.
4. Miscați comutatorul de selectare a programelor pe opțiunea „Transport”.
5. Setati direcția de deplasare cu ajutorul comutatorului de direcție de pe panoul de control.
6. Pentru ajustarea vitezei de deplasare apăsați pedala de acceleratie.
7. Eliberati pedala de acceleratie.

Aparatul se opreşte.

Motorul de acționare este oprit în caz de suprasarcină. Pe ecran apare un mesaj de eroare. Supraîncălzirea comenzilor va cauza oprirea unității în cauză.

1. Lăsați aparatul să se răcească timp de minim 15 min- nute.
2. Setați comutatorul de program pe „OFF”, așteptați scurt și setați programul dorit.

Umplerea cu apă proaspătă

Adăugați apă proaspătă în sistemul de umplere

1. Conectați furtunul de apă la ștuțul de racordare al sistemului de umplere (temperatura maximă a apei: 50°C).
2. Deschideti admisia de apă.
3. Monitorizați aparatul, sistemul automat de umplere întrerupe alimentarea cu apă atunci când rezervorul de apă proaspătă este plin.
4. Închideti alimentarea cu apă.
5. Îndepărtati furtunul de apă.

Umplerea cu apă proaspătă

1. Deschideti capacul rezervorului de apă curată.
2. Adăugați apă curată (maxim 50°C) până la atingerea nivelului de 15 mm sub muchia superioară a rezervorului.

Indicatie

Adăugarea de detergent urmată de adăugare de apă în rezervorul de detergent poate cauza aparitia unei canti-tați de spumă excesivă.
Înainte de prima utilizare, umpleți complet rezervorul de apă curată, pentru a dezaera instalația de conducte de apă.
3. Închideți capacul rezervorului de apă curată

Se toarnă agent de curățare

Indicații referitoare la substanțele de curățare

△AVERTIZARE

Detergent inadecvat

Pericol pentru sănătate, deteriorarea aparatului Utilizați doar substanțe de curățare recomandate. Pentru alte substanțe de curățare, operatorul își asumă riscul ridicat în ceea ce privește siguranța în exploatare și pericolul de accidente.

Folositi numai detergenti fără continut de clor, de solventi, de acid clorhidric și de acid fluorhidric.

Respectați indicațiile privind siguranța referitoare la substanța de curățare.

Indicatie

Nu utilizati substanțe de curățare cu formare puternică de spumă.

Substanțe de curățare recomandate

Utilizare Detergenți
Curățare de întreținere a tuturor podelelor impermeabile	RM 746RM 756RM 780
Curățare de întreținere a suprafețelor lucioase (de ex. granit)	RM 755 es
Curățarea în scop de întreținere, curățarea intermediară și curățarea detaliată a suprafețelor industriale	RM 69 - detergent industrial
Curățare de întreținere și curățare de bază a gresiei din ceramică fină	RM 753
Curățare de întreținere a gresiei din spațiile sanitare	RM 751
Decaparea tuturor podelelor rezistente la alcaline (de ex. PVC)	RM 752
Decaparea podelelor din linoleum RM 754

Folosirea dozatorului pentru completarea cantității de detergent

În cazul variantei cu DOZĂ:

Detergentul este adäugat în apa proaspătă pe durata dozării la capul de curătare.

1. Adăugați detergent din recipientul de detergent.

Indicatie

Folosiți dozatorul pentru a adăuga maxim 3% de detergent. În caz de cantitate mai mare, detergentul trebuie adăugat în rezervorul de apă proaspătă.

ATENTIE

Când adăugați detergent în rezervorul de apă curată, detergentul se poate usca și poate perturba funcționa-rea dozatorului.

După adăugarea detergentului în rezervorul de apă curată, clătiți aparatul cu apă curată: Selectați un program de curățare cu aplicare de apă, setați cantitatea de apă la cantitatea maximă și setați dozatorul de detergent la 0.

Indicatie

Afișajul aparatului dispune și de un indicator de apă proaspătă. Dacă rezervorul de apă curată este gol, aparatul sistează dozarea de detergent. Capul de curățare continuă să funcționeze și în lipsa alimentării cu lichid.

Adăugarea de detergent în rezervorul de apă proaspătă

1. Adăugați substanță de curățare în rezervorul de apă proaspătă.

Indicație: Capacul de la orificiul de umplere de la rezervorul de apă proaspătă poate fi utilizat pentru măsurarea cantității de substanță de curățare. El dispune în interior de o scală.

Setarea parametrilor (cheie inteligentă galbenă)

Parametrii pentru diferitele programe de curățare sunt presetate în aparat.

In funcție de nivelul de autorizare a cheii inteligente galbene, parametrii individuali pot fi schimbați.

Modificările de parametri rămân active până la folosirea comutatorului de selectare a programelor, în scopul selectării unui alt program de curățare.

Pentru modificarea definitivă a parametrilor, pe durata setării folositi și cheia inteligentă gri. Setarea este descrisă în secțiunea „Cheia inteligentă gri”.

Indicatie

Aproape toate afișajele textuale pentru reglarea parametrilor sunt autoexplicative. Singura excepție este parametrul FACT:

• Fine Clean: Turatie redusă a periei pentru îndepărțarea vălurilor gri din gresia din portelan.
• Whisper Clean: Turație medie a periei pentru curățarea de rutină cu nivel redus de zgomot.

• Power Clean: Turație mare a periei pentru lustruire, cristalizare și măturare.

• Setați comutatorul de program pe programul de curătare dorit.

• Rotiți butonul Info până la afișarea parametrului do rit.
• Apăsați butonul Info.
  Valoarea setată clipește.
• Setati valoarea dorită rotind butonul Info.
• Confirmați setarea modificată apăsând butonul Info sau așteplați până la preluarea automată a valorii setate după 10 secunde.

Reglarea barei de aspiratie

Reajustarea barei de aspiratie este necesară doar în anumite situații speciale. Setările din fabrică sunt potrivite în cazul majorității aplicațiilor.

Reglarea înclinării

Înclinarea trebuie reglată astfel, încât lamelele de aspiratie de la bara de aspiratie să fie apăsate pe podea uniform, pe toată lungimea.

1. Parcati aparatul pe o suprafață nivelată dreaptă.
2. Rotiți comutatorul de programare în poziția „Aspirație”.
3. Deplasati-vă cu aparatul înainte, pe o distanță scurtă.
4. Citiți valoarea indicată de cântarul de apă.

Figura P

①Surub

② Piuliţă

③ Cântarul de apă

1. Slăbiti piulița.
2. Reglați șurubul astfel, încât indicatorul de nivel să fie între cele două linii.
3. Strângeti piulita.
4. Pentru a verifica noua setare, înaintați cu aparatul, pe o distanță scurtă. Dacă este cazul, repetați setarea.
5. Rotiți comutatorul de programare în poziția „OFF”.

Reglarea înălțimii

Odată cu reglarea înălțimii, este influențată și îndoirea lamelelor de aspirare la contactul cu podeaua.

Indicatie

Setare de bază: 3 șaibe plate superioare, 3 șaibe plate sub bara de aspiratie.

Suprafață accidentată: 5 şaibe plate superioare, 1 şaibă plată sub bara de aspiratie.

Suprafață foarte netedă: 1 șaibă plată superioară, 5 șaibă plate sub bara de aspiratie.

1. Deşurubati piulita.

Figura Q

① Piuliță

② Saiba plată

③ Rolă de distanțare, cu suport

1. Plasați numărul de șaibe plate dorit între bara de aspiratie si rola de distantare.
2. Montați restul șaibelor deasupra rolei de distanțare.
3. Înşurubați și strângeti piulița.
4. Repetați procesul la cea de-a doua rolă de distanțare.

Indicatie

Setați cele două role de distanțare la același nivel.

Reglarea buzelor de stergere

Buzele de stergere trebuie reglate doar pe capul de curătare D.

1. Rotiți roata de reglare, pentru a ajusta buzele de stergere în așa fel, încât să atingă podeaua.
2. Rotiți roata de reglare cu încă 1 rotire în jos.

Duza de pulverizare

Furtunul cu duza de pulverizare este montat în partea din spate a aparatului. Folosiți pentru eliminarea depunerilor și pentru curățarea manuală a rezervorului de apă murdară.

Figura R

① Duza de pulverizare

1. Închideti duza de pulverizare prin rotire.
2. Setați comutatorul de selectare a programelor pe optiunea „Transport”.
3. Apăsați butonul Info.
4. Rotiți butonul Info până aparatul afișează pe afișaj mesajul „Spalare rezervor”.
5. Apăsați butonul Info.
6. Rotiți butonul Info până la afişarea „ON”.
7. Apăsați butonul Info.

Pompa de apă transportă apa curată prin duza de pulverizare.

1. Îndreptați duza de pulverizare spre tintă și rotiți pentru deschidere.

Curățați

1. Ocupati loc pe scaun.
2. Introduceți cheia inteligentă.
3. Setati comutatorul de siguranță la „1”.
4. Setați comutatorul de direcție de deplasare pe de- plasare înainte.
5. Setați comutatorul de program pe programul de curățare dorit.
6. Folositi pedala de acceleratie pentru a ajusta viteza.
7. Folositi volanul pentru a stabili direcția de deplasare.
8. Deplasati-vă cu aparatul către suprafața de curățat.

Unitatea de curățare laterală (opțiune)

Unitatea de curățare laterală facilitează lucrările aproape de margine.

Indicatie

Unitatea de curățare laterală nu este activă în programele de curățare de șlefuire și de aspiratie.

1. Açãoni întrerupătorul unității de curățare laterală. Unitatea de curățare laterală este activată.

2. Pentru a finaliza utilizarea unității de curățare laterală mișcați comutatorul unității de curățare laterală în pozitia „0”.

Finalizarea funcționării

Încheierea curătării

1. Setati comutatorul de programe pe Deplasare.
2. Deplasați pe o portiune scurtă. Apa reziduală este absorbită.
3. Rotiti comutatorul de programare în pozitia „OFF”.
4. Scoateti cheia inteligentă.
5. La nevoie, încărcați bateria.

Evacuarea apei uzate

△AVERTIZARE

Eliminarea incorrectă a apei reziduale

Poluarea mediului

Respectați reglementările locale referitoare la tratarea apelor reziduale.

Indicatie

Când rezervorul de apă murdară este plin, turbina de aspiratie se oprește și aparatul afișează „

1. Scoateți furtunul de scurgere a apei uzate din suport și deschideți capacul furtunului de scurgere.

Figura S

①Furtun de evacuare a apei murdare

1. Strângeti capătul furtunului și coborâti-l peste instalatia de eliminare.
2. Reglați rezistența jetului de apă uzată prin strânge-rea capătului furtunului.
3. Spălați rezervorul de apă reziduală cu apă curată.
4. Închideti capacul de la furtunul de scurgere.
5. Apăsați furtunul de apă uzată în suportul de pe aparat.

Sistem de spălare a rezervorului de apă uzată (opțiune)

1. Scoateți furtunul de scurgere a apei uzate din suport si deschideti capacul furtunului de scurgere.
2. Scoateti capacul rezervorului de apă murdară.
3. Conectati un furtun de alimentare cu apă la racordul de apă al sistemului de spălare a rezervorului de apă uzată.
4. Deschideti orificiul de alimentare cu apă și spălați rezervorul de apă uzată pentru aproximativ 30 de secunde.
5. Repetați procedura de spălare de 2 până la 3 ori, dacă este necesar.
6. Închideți alimentarea cu apă.
7. Separati furtunul de alimentare cu apă de la aparat.
8. Închideți furtunul de evacuare a apei uzate și apă-sați-l în suport.

Golirea recipientului de murdărie dură

Recipientul pentru depuneri dure este disponibil doar cu capetele de curătare R.

1. Ridicați recipientul de murdărie dură și scoateți-l.
2. Goliți recipientul de murdărie dură.
3. Reinstalati recipientul de murdărie dură.

Evacuarea apei proaspete

1. Deşurubați dopul de la rezervorul de apă proaspătă.
2. Evacuați apa proaspătă.
3. Curățați filtrul.
4. Înşurubați dopul de la rezervorul de apă proaspătă.

Oprirea aparatului

1. Rotiti comutatorul de programare în pozitia „OFF”.
2. Scoateti cheia inteligentă.
3. Securizați aparatul împotriva rulării.
4. La nevoie, încărcați bateria.

Cheia inteligentă gri

Cheia inteligentă gri acordă personalului de supraveghere drepturi extinse și opțiuni de setare.

1. Introduceți cheia inteligentă.
2. Selectati funcția dorită rotind butonul Info.

Deplasare pentru transport

1. Setati comutatorul de selectare a programelor pe opțiunea „Transport”.
2. Apăsati butonul Info.
   Meniul Transportare dispune de următoarele setări:
3. Resetarea contorului de întreținere
   • Gestionarea cheilor
   • Alegerea formei periei
   • Timpuri de fugă
4. Setarea tipului de accumulator
5. Setare de bază
6. Setarea limbi
7. Meniul Comutator
8. Setările implicite

Resetarea contorului de întreținere

Dacă lucrările de întreținere afișate pe afișaj au fost efectuate, contorul de întreținere corespunzător trebuie resetat.

1. Rotiți butonul Info până aparatul afișează mesajul „Contor intrepin”.
2. Apăsați butonul Info.
   Sunt afișate contorizările.
3. Rotiți butonul Info până când contorul de șters este evidentiat.
4. Apăsați butonul Info.
5. Selectati „Yes" prin rotirea butonului Info.
6. Apăsați butonul Info.
   Contorul este sters.

Indicatie

Contorul Service poate fi resetat doar de câtre serviciul clienti.

Contorul Service arată timpul până la data scadentă pentru efectuarea următoarelor lucrări de service.

Gestionarea cheilor

Meniul „Meniu cheie” contine drepturile conferite de fiecare cheie inteligentă galbenă și permite setarea pe afișaj a limbii de utilizat cu fiecare cheie inteligentă în parte.

1. Introduceți cheia inteligentă gri.
2. Rotiți butonul Info până la afişarea meniului „Meniu cheie”.
3. Apăsați butonul Info.
4. Scoateți cheia inteligentă gri și introduceți cheia inteligentă galbenă, în scop de personalizare.
5. Selectati meniul de modificat, rotind butonul Info.
6. Apăsați butonul Info.
7. Selectati meniul, rotind butonul Info.
8. Confirmați setarea, apăsând meniul.
9. Selectați următorul element de meniu de modificat, rotind butonul Info.
10. După finalizarea tuturor setărilor rotiți butonul Info pentru a accesa meniul „Salvare?”.
11. Apăsa ți butonul Info.
    Drepturile sunt salvate.
    Este afişat afişajul „Meniu cheie continuare?”.
12. Yes: Programează o altă cheie inteligentă
    • No: Părăsirea meniului cheii
13. Apăsați butonul Info.

Alegerea formei periei

Această funcție este necesară la schimbarea capului de curățare.

1. Rotiți butonul Info până la afişarea meniului „Cap perie" pe afişaj.
2. Apăsați butonul Info.
3. Rotiți butonul Info până la selectarea formei de perie dorită.
4. Apăsati butonul Info.
5. Mișcarea mecanismului de ridicare în scopul schimbării capului de curătare, prin rotirea butonului Info:

• „up": Ridicare
- „down”: Coborâre
• "OFF": Oprirea

1. Rotiți butonul Info până la afişarea meniului „OFF" (Oprire).

2. Apăsați butonul Info.

Meniul este închis.

Unitatea de comandă inițializează repornirea.

Timpuri de fugă

1. Roti ți butonul Info până la afişarea meniului „Timpi funcs.iner” pe afişaj.
2. Apăsați butonul Info.
3. Rotiți butonul Info până la selectarea funcției dorite.
4. Apăsati butonul Info.
5. Rotiți butonul Info până la afişarea timpului de fugă dorit.
6. Apăsați butonul Info.

Setarea tipului de accumulator

1. Rotiți butonul Info până la afişarea meniului „Meniu baterie” pe afişaj.
2. Apăsați butonul Info.
3. Rotiți butonul Info până la selectarea tipului de acumulator dorit.
4. Apăsați butonul Info.

Setare de bază

Parametri programelor de curățare individuale modificați în timpul funcționării aparatului vor fi resetați la valorile implicite, după oprirea aparatului.
1. Rotiți butonul Info până la afişarea meniului „Grundeinstellung” pe afişaj.
2. Apăsați butonul Info.
3. Roti ți butonul Info până la selectarea programului de curățare dorit.
4. Apăsați butonul Info.
5. Rotiți butonul Info până la selectarea parametrului dorit.
6. Apăsați butonul Info.
Valoarea setată clipește.
7. Setati valoarea dorită rotind butonul Info.
8. Apăsați butonul Info.

Setarea limbii

1. Rotiți butonul Info până la afişarea meniului „Limba” pe afişaj.

2. Apăsati butonul Info.

3. Rotiti butonul Info până la selectarea limbii dorite.
4. Apăsati butonul Info.
   Folosiți acest meniu pentru activare sau dezactivarea lämpi de lucru.
5. Rotiți butonul Info până aparatul afișează mesajul „Manu comut”.
6. Apäsati butonul Info.
7. Rotiti butonul Info până la selectarea „Lumina lucru”.
8. Apăsati butonul Info.

Meniul Comutator

Setările implicite

Sunt activate setările implicite ale tuturor parametrilor de curătare.

1. Rotiți butonul Info până la afişarea meniului „Set. din fabricaat”.
2. Apăsați butonul Info.
3. Rotiti butonul Info până la selectarea „Yes”.
4. Apăsati butonul Info.

Setarea parametrilor programelor de curătare

Toți parametrii programelor de curățare sunt menținute până la efectuarea altor setări.

1. Setați comutatorul de program pe programul de curătare dorit.
2. Apăsati butonul Info.
   Se afișează primul parametru setabil.
3. Apăsați butonul Info Valoarea setată clip
4. Setati valoarea dorită rotind butonul Info.
5. Confirmați setarea modificată apăsând butonul Info sau așteptați până la preluarea automată a valorii setate după 10 secunde.
6. Selectați următorul parametru prin rotirea butonului Info.
7. După modificarea tuturor parametrilor doriti rotiți butonul Info până la afişarea meniului „Inchidere meniu?”.
8. Apăsați butonul Info. Meniul este închis.

Transport

△PERICOL

Deplasarea în pantă

Pericol de rânire

Utilizați aparatul pentru încărcare și descărcare doar pe pante cu valoarea maximă (vezi capitolul „Date tehnic- ce”).

Deplasati-vă lent.

⚠PRECAUTIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare
La transport tineți cont de greutatea aparatului.
1. Cu capul de curățare D instalat, îndepărtați periile discului de pe capul periei.
2. La transportul aparatului în vehicule, ancorați-l în conformitate cu directivele aplicabile, pentru a preveni alunecarea și răstumarea.

Figura T

①Curea de fixare

Depozitarea

ΔPRECAUTIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare

La depozitare tineți cont de greutatea aparatului.

ATENTIE

inghet

Distrugerea aparatului din cauza înghețării apei Drenati apa complet din aparat.

Depozitați aparatul într-un loc ferit de îngheț. La alegerea locului de parcare, țineți cont de greutatea totală admisă a aparatului, în scopul asigurării stabilității aparatului.

• Acest aparat poate fi depozitat doar în spații interi-oare.
• Încărcați complet acumulatoarele înainte de perioadele lunqi de depozitare.
• Pe durata perioadei de depozitare încărcați complet acumulatoarele cel puțin lunar.

Îngrijirea și întreținerea

△PERICOL

Aparat pornit accidental

Pericol de rănire, electrocutare

Rotiți comutatorul programului în poziția „OFF”. Înainte de efectuarea oricărei lucrări trageți cheia inteligentă a aparatului.

Scoateți fișa de rețea a încărcătorului.

Decuplati stecârul bateriei.

ΔPRECAUTIE

Pericol de rănire

Turbina de aspiratie continua să funcționeze după opri- rea aparatului.

Efectuarea lucrărilor la aparat este permisă doar după oprirea turbinei de aspiratie.

- Evacuați și eliminați ecologic apa reziduală și apa proaspătă.

Intervalele de întretinere

După fiecare utilizare

ATENTIE

Curătare incorrectă

Pericol de deteriorare.

Nu stropiti cu apă aparatul.

Nu utilizati agenti de curătare agresivi.

Pentru o descriere detaliată a fiecărei lucrări de întreținere, consultati capitolul „Lucrările de întretinere”.

• Evacuati apa reziduală.

• Spălați rezervorul de apă murdară.
• Curățați sita de impurități grosiere.
• Curățați sita de protectie a turbinei
• Doar capul de curățare R: Scoaleti recipientul de murdărie dură și goliti-I.
• Curățați aparatul în exterior cu o lavetă umedă, îmbibată în leșie de spălare neutră.
• Curățați buzele de aspirație, verificați dacă prezintă semne de uzură, și înlocuiti dacă este necesar.
• Curățați buzele ștergătorului, verificați dacă prezintă semne de uzură și înlocuți dacă este necesar.
• Curățați periile, verificați dacă prezintă semne de uzură și înlocuți dacă este necesar.
• încărcați bateria.

- Dacă starea de încărcare este sub 50%, încărcați complet bateria și fără întrerupere.

- Dacă starea de încărcare este peste 50%, încărcați bateria doar dacă la următoarea utilizare este necesară întreaga durată de funcționare.

Săptămânal

- În cazul unei utilizări frecvente, încărcați complet și fără întreruperi bateria cel puțin o dată pe săptămână.

Lunar

• Dacă aparatul este oprit temporar (depozitare): Efectuati încărcarea de egalizare a bateriei.
• Verificați polii bateriei dacă prezintă urme de oxidare, la nevoie curățați cu peria. Asigurați-vă că cablurile de conectare sunt bine fixate.
• Curățați garniturile dintre rezervorul de apă reziduală și capac și verificați etanșeitatea, la nevoie înlocuți-le.
• În cazul bateriilor care necesità întreținere, verificați densitatea acidului din celule.
• Doar capul de curățare R: Curățați tunelul periei.
• Doar capul de curățare R: Scoateți distribuitorul de apă de pe capul de curățare și curățați canalul de apă.
• În cazul unor timpi de repaus mai mari, depozitați aparatul cu bateriile complet încărcate. Încărcați complet bateria cel puțin o dată pe lună.

Figura U

Anual

- Solicitați inspectia indicată serviciului de asistență clienti.

Inspectia de siguranță / contractul de întreținere

Puteți încheia cu distribuitorul dvs. un contract de întreținere sau puteți stabili inspecții de siguranță periodice. Nu ezitali să cereți sfaturi.

Lucrări de întreținere

1. Deschideti capacul rezervorului de apă reziduală.
2. Strângeti cârligele de blocare.

Figura V

①Cârlig de prindere
②Flotor
③ Sită de protectie turbină
3. Scoateti plutitorul.
4. Rotiți sita de protectie a turbinei în directia opusă acelor de ceas.
5. Îndepârtați sita de protectie a turbinei.
6. Curățați sita de protectie a turbinei sub jet de apă curgătoare.
7. Montați înapoi sita de protecție a turbinei.
8. Montati plutitorul

Întoarcerea sau înlocuirea lamelelor de aspirare

Dacă buzele de aspirare sunt uzate până la marcajul de uzură, ele trebuie întoarse sau înlocuite.

Buzele de aspiratie pot fi rotite de 3 ori până la uzarea celor 4 muchii.

1. Scoateți bara de aspiratie.

2. Deşurubați mânerele în formă de stea. Figura W

① Mâner în formă de stea
② Bandă de întindere
④ Blocarea tensiunii

③ Partea interioară a barei de aspiratie

1. Trageți partea interioară a barei de aspiratie.

2. Deschideti blocarea tensiunii.

3. Scoateți banda de tensionare.

4. Eliberați buzele de aspiratie din partea interioară Figura X

① Buză stergătoare
②Buză de sprijin
④ Bandă de întindere

③ Partea interioară a barei de aspiratie

1. Apăsați buzele de aspiratie întoarse sau noi de la nodurile părtii interioare ale barei de aspiratie.

2. Montati cureaua.

3. Ímpingeti partea interioară a barei de aspiratiei în partea superioară.

4. Înşurubați sau strângeți mânerele în formă de stea.

Curățarea sitei de impurități grosiere

1. Deschideți capacul rezervorului de apă reziduală. Figura Y

① Sită pentru impurități grosiere

② Sită de scame

1. Trageti în sus sita de impurități grosiere.

2. Spălați sita de impurități grosiere sub un jet de apă curentă.

3. Montați sita de impurități grosiere în rezervorul de apă reziduală.

Montarea capului de curățare D

1. Ridicati suportul capului de curătare (consultați capitolul „Cheia inteligentă gri / ... / Selectarea formei periei”).
2. Impingeti capul de curătare sub aparat, astfel încât furtunul să fie orientat spre spate.
3. Glisati capul de curătare doar pe jumătate sub aparat.
4. Apăsați zăvorul spre stânga și îndepărțați capacul de pe capul de curățare. Figura Z

1 Závor

②Capac

1. Conectați cablul de alimentare al capului de curățare la cablul aparatului (asigurați-vă de suprapunerea acelorași culori).

Figura AA

① Cablul aparatului

②Cablu de alimentare

1. Pozitionați și fixați capacul.

2. Impingeți capul de curățare sub centrul aparatului.

3. Conectați cuplajul furtunului de pe capul de curățare la furtunul aparatului.

Figura AB

① Cuplaj furtun

②Furtun

1. Introduceti eclisa în mijlocul capului de curățare în- tre furcile de la manetă.

Figura AC

1 Stift de fixare

②Pârghie

③Eclisä

1. Aliniați suportul capului de curățare astfel încât găurile din manetă și capul de curățare să se potrivească.
2. Introduceți stiftul de fixare prin găuri și pivotați placa de siguranță.
3. Ímpingeti şiftul cilindric în orificiul tijei de tragere. Figura AD

① Tijă de tractiune

② Stift cilindric

③ Ghidaj

1. Împingeti tija de tragere în ghidajul de la capul de curătare.

2. Introduceti tabla de blocare în ghidaj și fixati.

3. Repetați procesul cu tija de tragere și pe partea opusă.

4. Introduceți cheia inteligentă gri.

5. Setati tipul de perie „Disk”.

Demontarea capului de curățare D

1. Apăsați tabla de blocare și pivotali tija de tragere în sus. Figura AJ

① Tablă de blocare

② Tijă de tractiune

1. Demontarea ulterioară are loc cu respectarea în ordine inversă a instructiunilor de montare.

Montarea capului de curățare R

1. Îndepărtati cele două capace.

Figura AE

①Capac

② Surub, capac

③Capac

④ Surub, suport

⑤Suport

1. Deşurubati şuruburile pentru suporturi.

2. Îndepărtati cele două suporturi.

3. Îndepärtați şurubul de pe capac.

4. Fixați ambele tije de tragere de şurubul cu ochi.

Figura AF

① Tijă de tractiune

② Piuliță zimțată

③ Piuliţă

④ Surub cu ochi

1. Împingeti capul de curătare sub centrul aparatului.

2. Fixați ambele tije de tragere de suporturi (cuplul de strängere: 25 Nm).

Figura AG

① Surub M8x20

② Saibă

③ Suport

④ Tijă de tractiune

1. Introduceți eclisa în mijlocul capului de curățare în- tre furcile de la manetă. Figura AH

①Pärghie

② Saibă

③ Arcuri metalice

④Bolturi

⑤Eclisă

1. Aliniați suportul capului de curățare astfel încât găurile din manetă și capul de curățare să se potrivească.

2. Introduceti şurubul prin furculită și eclisă.

3. Montati o șaibă pe bolt.

4. Fixati bolțul cu un pin cu arc.

5. Conectați cuplajul furtunului de pe capul de curățare la furtunul aparatului.

Figura AB

①Cuplaj furtun

②Furtun

1. Deschideti capacul.

Figura AI

①Capac

1. Conectați cablul de alimentare al capului de curățare la cablul aparatului (asigurați-vă de suprapunerea acelorași culori).

2. Montati capacul si fixati-l cu surubul.

3. Aşezati o nivelă cu bulă de aer pe partea laterală a capului de curătare, paralel cu directia de deplasare.

4. Aliniati capul de curătare orizontal folosind șurubul zimțat și piulița de la șurubul cu ochi.

5. Repetați ajustarea și pe cealaltă parte a aparatului.

6. Introduceti cheia inteligentă gri.

7. Setati tipul de perie „Brush”.

Înlocuirea periilor cilindrice

Indicatie

Înlocuiti periile cilindrice când lungimea periei a ajuns la 10 mm.

1. Ridicati capul de curătare.

2. Extrageti mânerul de schimbare a periei.

Figura AL

①Mânerul de schimbare a periei

② Capac de rulment cu buza stergătorului

③Perie cilindrică

1. Scoateți capacul rulmentului, inclusiv buza stergătorului.

2. Scoateți peria cilindrică.

3. Montați noua perie cilindrică și centrați pe clichet.

Figura AM

① Clichet

②Dorn de prindere

1. Montați capacul rulmentului cu buza stergătorului.

Indicatie

Asigurați-vă că valțul cu perie este montat pe dornul de prindere și nu se află sub acesta.

1. Rotiți mânerul periei cilindrice miscați în sus și fixați.

2. Repetați procedura și în partea opusă.

Înlocuirea perililor disc

1. Ridicati capul de curătare.

2. Apăsați în jos, peste punctul de rezistență, pedala pentru înlocuirea periilor.

Figura AK

① Pedală pentru înlocuirea periilor

1. Scoateți prima perie disc, prin lateral, pe sub capul de curătare.

2. Tineți noua perie disc sub capul de curățare, apă-sați-o în sus și fixați-o.

3. Repetați procesul pentru cea de-a doua perie disc.

Înlocuiti peria unității de curățare laterală (opțiune)

1. Apăsati în jos mânerul de schimbare a periei.

Figura AN

① Peria unității de curățare laterală

②Mânerul de schimbarea periei

Peria cade din suport.

1. Tineți noua perie disc sub capul de curățare, apăsați în sus și fixați

Înlocuirea măturii laterale (doar varianta SB)

1. Deşurubați cele 3 şuruburi.

Figura AP

① Mătură laterală

② Surub

1. Scoateți mătura laterală.

2. Montați noua mătură laterală.

3. 3 înşurubați și strângeti şurubul.

Curățarea filtrului pentru apă proaspătă

1. Evacuați apa proaspătă (vezi capitolul „Scurgerea apei proaspete”).

2. Deşurubați dopul de la rezervorul de apă proaspătă. Figura AO

① Filtru de apă proaspătă

② Dop pentru rezervorul de apă proaspătă

1. Scoateți filtrul pentru apă proaspătă și spălați cu apă curată.

2. Montați filtrul pentru apă proaspătă.

3. Montați dopul la rezervorul de apă proaspătă. Indicație: Aveți grijă ca racordul de furtun să se afle la punctul cel mai adânc din dopul de la rezervorul de apă proaspătă, după ce a fost înșurubat.

Remedierea defectiunilor

△PERICOL

Aparatul poate porni în mod neintentionat

In cazul persoanelor care efectuează lucrări la aparat există riscul suferirii de leziuni.

Inainte de orice lucrare la aparat, extrageti cheia inteligenta.

Inainte de a efectua orice lucrare, scoateți din priză ște- cărul de rețea al încărcătorului intern.

Decuplați stecărul bateriei înainte de a efectua lucrări.

1. Evacuați apa reziduală.

2. Evacuați restul de apă proaspătă.

Indicatie

Dacă defectiunea nu poate fi remediată în baza urmă- toarele instructiuni, contactați serviciul clienti.

Defectiuni cu mesaje afişate pe afişaj

În cazul defectiunilor afişate pe ecran, actionați astfel:

- Afisarea defectiunilor cu cod numeric

In cazul afişării defectiunilor cu un cod numeric, re- setați defectiunea (aparatul):

a Miscati comutatorul programelor în poziția „OFF”.

b Asteptati disparitia codului numeric de pe afisaj.

c S e t a ti comutatorul de selectare a programelor la programul dorit.

Dacă defectiunea/eroarea apare din nou, implementați de remediere corespunzătoare, în ordinea indicată. Comutatorul cu chele trebuie miscat la „0” și trebuie apăsat și butonul de oprire de urgentă.

d Dacă defectiunea/eroarea nu poate fi remediată, contactați serviciul clienti și comunicați codul de eroare.

- Afișarea defectiunilor ca text

a Urmati instructiunile de pe ecran.

b Confirmați defectiunea apăsând butonul Info.

Indicatie

Mesajele de eroare care nu sunt menționate în tabelul următor se referă la erori care nu pot fi remediate de utilizator. În acest caz, vă rugăm contactați serviciul clienti.

Defecțiune Remediere
Contact scaun deschis	1. Eliberați pedala de accelerație.2. Eliberați scurt scaunul șoferului, astfel încât unilatea de comandă să poată verifica funcționarea comutatorului scaunului.
Pedala de gaz Eliberare!	1. Eliberați pedala de accelerație.
Nu exista dlrecs.deplas!	1. Apelați serviciul de relații cu clienții.
Baterie descarcata!	1. Încărcați bateria.
Tensiune baterie nepermisal	1. Apelați serviciul de relații cu clienții.
Modul Incarcare defecta!	1. Verificați încărcătorul.
Rez. apa proasp goll	1. Completați apa curată din rezervor.
Presiune perli nu a fost atins	1. Verificați uzura periilor și înlocuiti, dacă este cazul.2. Verificați starea de funcționare a capului de curățare: coborăți, ridicăți.
Rez.apa murdara plin!	1. Goliți rezervorul de apă uzată.
Frana defecta!	1. Utilizarea aparatului este interzisă.2. Apelați serviciul de relații cu clienți.
Motor Fierbinte! Faza de racire	1. Setați comutatorul de siguranță la „0”.2. Lăsați aparatul să se răcească timp de minim 15 minute.3. Dacă defecțiunea reapare, contactați serviciul clienți.
Hupe defecta!	1. Apelați serviciul de relații cu clienții.
Cap procesor Fierbinte! Faza de racire	1. Setați comutatorul de siguranță la „0”.2. Lăsați aparatul să se răcească timp de minim 5 minute.3. Reduceți semnificativ presiunea periei pe teren accidentat sau dur.4. Dacă defecțiunea reapare, contactați serviciul clienți.
Motor perli Suprasarcina	1. Ajustați nivelul periei.

Defecțiuni fără afișare de mesaje

Defecțiune Remediere
Aparatul nu pornește	1. Ocupați scaunul.2. Înainte de activarea comutatorului de siguranță, îndepărtați piciorul de pe pedala de accelerație.3. Mișcați comutatorul de siguranță în poziția „1”.4. Verificați bateria și, la nevoie, încărcați.5. Mișcați comutatorul programelor în poziția „OFF”.6. Se așteaptă 10 secunde.7. Setați comutatorul programelor la programul dorit.8. Dacă este posibil, conduceți aparatul doar pe suprafețe nivelate drepte.9. Dacă este cazul, verificați starea de funcționare a frânei de parcare.Dacă defecțiunea reapare, contactați serviciul clienti.
Cantitatea de apă nu este suficientă	1. Verificați nivelul apei proaspete, dacă este necesar, umpleți complet rezervorul astfel încât aerul să fie presat spre afară.2. Îndepărtați și curățați filtrul de apă proaspătă.3. Introduceți filtrul și însurubați capacul.4. Doar capul de curățare R: Scoateți banda de distribuție a apei de pe capul de curățare.5. Doar capul de curățare R: Curățați canalul de apă.6. Verificați furtunurile dacă sunt înfundate, la nevoie curățați-le.
Puterea de aspirare este prea redusă	1. Curățați garniturile dintre rezervorul de apă reziduală și capac și verificați etanșeitatea;la nevoie, înlocuiti-le.2. Verificați dacă sita de protecție a periei este murdară și curățați, dacă este cazul.3. Curățați lamelele de aspirație de la bara de aspirație; la nevoie, întoarceți-le sau înlocuiti-le.4. Închideți capacul de pe furtunul de evacuare a apei uzate.5. Închideți capacul sistemului de spălare a rezervorului de apă uzată.6. Verificați furtunul de aspirare dacă este înfundat; la nevoie, curățați-l.7. Verificați etanșeitatea furtunului de aspirare; la nevoie, înlocuiti-l.8. Verificați reglajul barei de aspirație.
Rezultatul curățării este insuficient	1. Setați programul de curățare corespunzător pentru sarcina de curățare.2. Folosiți perii adecvate pentru sarcina de curățare.3. Utilizați detergent adecvat pentru sarcina de curățare.4. Reduceți viteza.5. Ajustați presiunea de contact.6. Reglați buzele ștergătorului.7. Verificați dacă periile prezintă semne de uzură și înlocuiti, dacă este cazul.8. Verificați debitul de apă.
Periile nu se rotesc	1. Reduceți presiunea de contact.2. Verificați dacă periile sunt blocate de un corp străin; îndepărtați corpul străin, dacă este cazul.3. Dacă motorul este supraîncărcat, îsați motorul să se răcească.4. Mișcați comutatorul programelor în poziția „OFF”.5. Se așteaptă 10 secunde.6. Setați comutatorul programelor la programul dorit.7. Verificați dacă ștecărul dispozitivului este conectat la capul de curățare.
Aparatul nu frânează	1. Anulați deblocarea frânei (consultați secțiunea „Asamblarea / Despachetarea / Ímpingerea aparatului de pe palet”).
Furtunul de evacuare al apelor uzate este înfundat	1. Deschideți capacul dozatorului de la furtunul de evacuare.2. Trageți furtunul de aspirație de pe bara de aspirație și închideți-l cu mâna.3. Setați comutatorul de program pe „Aspirație”.Blocarea este aspirată din furtunul de scurgere în rezervorul de apă uzată.
Dozatorul de detergent nu funcționează	1. Numai versiunea cu doză: Apelați serviciul pentru clienti.

Garantie

In fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defectiuni ale acestui aparat, care survin în perioada

de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediale gratuit. Pentru a putea beneficia de garanție, prezentăți-vă cu chitanța

de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată. (Pentru adresă, consultați pagina din spate)

Sub rezerva modificărilor tehnice.
Date tehnice

		R 75 D 75 R 85 D 90 D 110
Generalități
Viteza de circulație, max. (Adv)	km/h	6 (10)	6 (10)	6 (10)	6 (10)	6 (10)
Randament teoretic pe suprafață (Adv) m	^2 /h	4500 (7500)	4500 (7500)	5100 (8500)	5400 (9000)	6600
Randamentul teoretic pe unitate de curățare laterală a suprafețelor	m^2 /h	-	-	5700 (9500)	6000 (10000)	-
Randamentul practic pe unitatea de suprafață	m^2 /h	3200 (5300)	3200 (5300)	3600 (6000)	3800 (6300)	4600
Volum rezervor apă proaspătă/reziduală, B 150 / (B 200)	I	150 (200)	150 (200)	150 (200)	150 (200)	150 (200)
Volum rezervor impurități grosiere	I	7	-	9	-	-
Volumul rezervorului de detergent (opțional cu doză)	I	5	5	5	5	5
Dozarea detergentului	%	0...3	0...3	0...3	0...3	0...3
Dozarea apei	l/min	0...7	0...7	0...7	0...7	0...7
Sarcină pe suprafață (cu șofer și rezervorul de apă proaspătă plin)
Sarcină pe suprafață la roata frontală, B 150 / (B 200)	N/mm ^2	0,94 (0,98)	0,94 (0,98)	0,94 (0,98)	0,94 (0,98)	0,94 (0,98)
Sarcină pe suprafață, roata spate, B 150 / (B 200)	N/mm ^2	0,51 (0,67)	0,51 (0,67)	0,51 (0,67)	0,51 (0,67)	0,51 (0,67)
Sarcina de suprafață (greutate / suprafața de parcare) (Adv) B 150 / B 200	kg/m ^2	599 (612) / 567 /--)	599 (612) / 567 /--)	599 (612) / 567 /--)	599 (612) / 567 /--)	599 (612) / 567 /--)
Sarcină de suprafață roată față B 150, roată cu joasă presiune	N/mm ^2	0,172	0,172	0,172	0,172	0,172
Sarcină de suprafață roată spate B 150, roată stânga/dreapta de joasă presiune	N/mm ^2	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228
Masă
Lungime, B 150 (B 200)	mm	1690 (1940)	1690 (1940)	1690 (1940)	1690 (1940)	1690 (1940)
Lățime fără bară de aspirație, B 150 (B 200)	mm	810 (850)	810 (850)	910 (910)	980 (980)	1110
Înălțime	mm	1390	1390	1390	1390	1390
Înălțime cu acoperiş de protecție (opțiune)	mm	2060	2060	2060	2060	2060
Lățime de lucru	mm	750	750	850	900	1100
Lățimea de lucru cu unitatea de curățare laterală a suprafețelor	mm	-	-	950	1000	-
Lățime de lucru cu perii laterale	mm	1080	1080	1080	1080	1080
		R 75	D 75	R 85	D 90	D 110
Dimensiuni ambalaj, lungime x lățime x înălțime B 150 (B 200) mm		1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x 1120x1700(2040x1120x1800)
Echipare cu anvelope
Roata față, lățime (roata de joasă presiune) mm		90 (235)	90 (235)	90 (235)	90 (235)	90 (235)
Roata față, diametru (roata de joasă presiune) mm		265 (290)	265 (290)	265 (290)	265 (290)	265 (290)
Roata spate, lățime (roata de joasă presiune) mm		75 (125)	75 (125)	75 (125)	75 (125)	75 (125)
Roata spate, diametru (roata de joasă presiune) mm		350 (350)	350 (350)	350 (350)	350 (350)	350 (350)
Greutate
Greutatea totală admisă B 150 (B 200) kg		957 (994)	957 (994)	957 (994)	957 (994)	957 (994)
Greutate proprie (greutate de transport) B 150 (B 200) kg 727 (699) 727 (699) 727 (699) 727 (699)
Forța de apăsare a periei, max.	N (kg)	765 (78)	641 (65)	844 (86)	778 (79)	925 (94)
Presiunea de apăsare a periei, max.	N / m^a2- (g / cm^a2- )	27300 (280)	3700 (40) 26400 (270)	2800 (30) 2400 (25)
Date privind puterea aparatului
Tensiune nominală	V	36	36	36	36	36
Capacitate baterie	Ah (5 h)	170 / 180 / 240 /285	170 / 180 / 240 /285	170 / 180 / 240 /285	170 / 180 / 240 /285	170 / 180 / 240 /285
Putere absorbită medie (Adv)	W	2300 (3200)	2200 (3100)	2600 (3500)	2400 (3300)	2500
Consum mediu de energie cu punte de spălare laterală (Adv)	W	2400 (3300)	2300 (3200)	2700 (3600)	2500 (3400)	2600
Putere motor tracțiune (Adv)	W	600 (1400)	600 (1400)	600 (1400)	600 (1400)	600
Putere turbină aspiratoare	W	750	750	750	750	750
Putere actionare perii	W	2 x 600	2 x 600	2 x 750	2 x 600	2 x 600
Grad de protecție		IPX3	IPX3	IPX3	IPX3	IPX3
Aspirarea
Putere de aspirare, cantitate de aer	l/s	27,3	27,3	27,3	27,3	27,3
Subpresiune (max.)	kPa (mbar)	21,1 (211)	21,1 (211)	21,1 (211)	21,1 (211)	21,1 (211)
Perii de curățare
Diametru perie	mm	105	410	105	450	550
Lungimea periei	mm	700	-	800	-	-
Turăție perie	1/min	1200	180	1200	180	180
Diametrul periei de curățare laterală a suprafetelor	mm	-	-	220	220	-
Turăția periei de curățare laterală a suprafetelor	1/min	-	-	210	210	-
Incărcător intern
Tensiune nominală	V	230	230	230	230	230
Frecvență	Hz	50-60	50-60	50-60	50-60	50-60
Curent absorbit	A	8	8	8	8	8
Conditii de mediu
Domeniu de temperatură admis	°C	5...40	5...40	5...40	5...40	5...40
Temperatura apei max.	°C	50	50	50	50	50
Presiunea apei, sistem de umplere (opțional)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Presiunea apei, rezervor apă reziduală, sistem de spălare (opțional)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Umiditatea relativă a aerului	%	20...90	20...90	20...90	20...90	20...90
Creștere
Pantă, zona de lucru, max. (Adv)	%	10 (15)	10 (15)	10 (15)	10 (15)	10 (15)
Valori calculate conform EN 60335-2-72
Valoarea vibrațiilor mână-braț	m/s^2	<2,5	<2,5	<2,5	<2,5	<2,5
Valoare vibrații scaun	m/s^2	<2,5	<2,5	<2,5	<2,5	<2,5
Incertitudine K	dB(A)	0,1 0,1 0,1 0,1 0,1
Nivelul presiunii acustice L_PA Regim normal	dB(A)	67	67	67	67	67
Incertitudine K_PA	dB(A)	2	2	2	2	2
Nivel de putere sonor L_WA + Incertitudine K_WA Regim normal	dB(A)	85	85	85	85	85
Unitatea de curățare laterală a suprafetelor
Putere	W	-	-	140	140	-
Forța de apăsare a periei, max.	N (kg)	-	-	88 (9)	88 (9)	-
Presiunea de apăsare a periei, max.	N / m^a2- (g / cm^a2- )	-	-	2943 (30) 2943 (30) -

Declaratie de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și constructția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea. Produs: Dispozitiv de curățare a pardoselilor mașină cu post de conducere Tip: 1.246-xxx

Standarde naționale aplicate

Semnatarii acționează în numele și prin împuternicirea

Consiliului director.

Însărcinat cu elaborarea documentației:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
