MANUAL DE UTILIZARE 237564 Arktic

Citiți cu atenție prezentul manual de utilizare înainte de folosirea aparatului.

Păstrați maualul de utilizare alături de aparat.

Doar pentru uz la interior.

Vă mulțumim pentru achiziționarea acestui aparat Arktic. Citiți cu atenție acest manual, acordând o atenție deosebită reglementărilor de siguranță prezentate mai jos, înainte de a instala și utiliza acest aparat pentru prima dată.

Regulile de siguranță

• Acest aparat este destinat uzului casnic și pentru bufet.
• Utilizați aparatul numai în scopul pentru care a fost proiectat conform descrierii din acest manual.
• Producătorul nu este răspunzător pentru nici o deteriorare cauzată de funcționarea incorrectă și de utilizarea necorespunzătoare.
• Păstrați aparatul și ștecherul departe de apă și de alte lichide. În cazul în care aparatul cade în apă, scoateți imediat ștecherul de alimentare din priză. Nu utilizați aparatul înainte de verificarea acestuia de către un tehnician certificat. Nerespectarea acestor instrucțiuni va cauza riscuri care pun viața în pericol.
• Nu încercați niciodată să deschideți singur carcasa aparatului.
• Nu introduceti obiecte în carcasa aparatului.
• Nu atingeti stecherul cu mâinile umede sau umede.
  • PERICOL DE ŞOC ELECTRIC! Nu încercați să reparați singur aparatul, reparațiile trebuie efectuate numai de personal calificat.
• Nu folosiți niciodată un aparat deteriorat! Când este deteriorat, deconectați aparatul de la priză și contactați distribuitorul.
• AVERTISMENT! Nu scufundati părțile electrice ale aparatului în apă sau alte lichide.
• Nu țineți niciodată aparatul sub jet de apă.
• Verificați cu regularitate ștecherul și cablul de alimentare pentru orice deteriorare. În cazul deteriorării, acesta trebuie înlocuit de un agent de service sau de o persoană calificată în mod similar, pentru a evita pericolul sau rănirea.
• Asigurați-vă că cablul nu intră în contact cu obiecte ascuțite sau fierbinți și păstrați-l departe de focul deschis. Nu trageți niciodată cablul de alimentare pentru a-l deconecta de la priză, trageți întotdeauna ștecherul în schimb.
• Asigurați-vă că cablul de alimentare și/sau cablul prelungitor nu provoacă pericol de deplasare.
• Nu lăsați niciodată aparatul nesupravegheat în timpul utilizării.
• AVERTISMENT! Atâta timp cât ștecherul este în priză, aparatul este conectat la sursa de alimentare.
• Opriti aparatul înainte de a-l deconecta de la priză.
• Conectați ștecherul la o priză electrică ușor accesibilă, astfel încât, în caz de urgență, aparatul să poată fi deconectat imediat.
• Nu purtați niciodată aparatul de cablu.
• Nu utilizati dispositive suplimentare care nu sunt furnizate împreună cu aparatul.
• Conectați aparatul numai la o priză electrică cu tensiunea și frecvența menționate pe

eticheta aparatului.

• Nu folosiți niciodată alte accesorii decât cele recomandate de producător. Nerespectarea acestui lucru ar putea reprezenta un risc de siguranță pentru utilizator și ar putea deteriora aparatul. Utilizați numai piese originale și accesorii.
• Acest aparat nu trebuie operat de persoane cu capacități fizice, senzoriale sau mentale reduce sau de persoane care au o lipsă de experiență și cunoștințe.
• Acest aparat nu ar trebui, în nici un caz, să fie utilizat de copii.
• Nu lăsați aparatul și cablul de alimentare la îndemâna copiilor.
• AVERTISMENT: Opriți întotdeauna aparatul și deconectați de la priză înainte de curățare, întreținere sau depozitare.

Regulamente speciale de siguranță

• Utilizați aparatul doar în conformitate cu indicațiile din acest manual.
  ATENTIE! Risc de incendiu! Agentul frigorific utilizat este R600a. Acesta este un gaz natural inflamabil fără efecte adverse asupra mediului. Nu afectează stratul de ozon și nu amplifică efectul de seră. Utilizarea acestui agent frigorific a condus însă la o creștere ușoară în nivelul de zgomot al aparatului. În afară de zgomotul produs de compresor, este posibil să auziți și curgerea agentului frigorific prin sistem. Acest lucru este inevitabil și nu are un efect negativ asupra performanțelor aparatului. Trebuie întotdeauna avută grijă la transportarea și instalarea aparatului, în așa fel încât niciuna din părțile sistemului de răcire să nu fie avariate. Scurgerile de agent frigorific pot vătăma ochii.
• Agentul de suflare a spumei folosit în acest aparat este Ciclopentan. Acesta este foarte inflamabil.
• Acest aparat funcționează la o temperatură ambientală de la 16 °C până la 38 °C.
• Nu puneți aparatul pe un obiect de încălzire (aparat de gătit cu benzină, electric, cărbune etc.) Mențineți aparatul la distanță de orice suprafețe fierbinți și de flăcări deschise. Utilizați și așezați întotdeauna aparatul pe o suprafață orizontală, stabilă, curată, termorezistentă și uscată.
• Nu utilizati aparatul în apropierea materialelor explozibile sau inflamabile, cardurilor de credit, discurilor magnetice sau radiourilor.
• Acest aparat nu este construit spre a fi utilizat cu ajutorul unui cronometru extern sau al unui sistem de control separat.
• AVERTISMENT: Nu obstrucționați orificiile pentru ventilație de pe carcasa aparatului.
• AVERTISMENT: Nu utilizați instrumente mecanice sau alte mijloace pentru a accelera dezghețarea, altele decât cele recomandate de producător.
• AVERTISMENT: Nu deteriorați circuitul agentului frigorific.
• În timpul utilizării, lăsați cel puțin 10 cm în jurul aparatului ca spațiu de ventilatie.
• Nu folosiți niciodată jeturi de apă, nu turnați apă direct peste aparat și nu curățați aparatul cu abur, deoarece piesele se vor uda și acest lucru va conduce la electrocutare.

• ATENTIE! Asezați protejat cablul de alimentare dacă este nevoie, pentru a împiedica tragerea neintenționată sau contactul cu suprafața de încălzire.

• Nu curățați și nu depozitați aparatul decât după ce s-a răcit complet.

• Aparatul nu trebuie înclinat la mai mult de 5°. După ce ați instalat aparatul așteptați 2 ore înainte de a-l conecta la sursa de curent și de a-l porni. Același lucru este valabil și dacă aparatul este ulterior mutat.

Utilizare preconizată

• Acest aparat este destinat uzului casnic și pentru bufet.
• Aparatul este proiectat doar pentru păstrarea și răcirea vinului (de ex. șampaniei, vinului alb, vinului roșu etc.). Orice altă utilizare poate provoca avarierea aparatului sau accidentarea persoanelor.

- Utilizarea aparatului în orice alt scop reprezintă o utilizare incorectă. Utilizatorul este singurul răspunzător de orice utilizare incorectă a aparatului.

Instalare împământare

Acest aparat este clasificat ca clasa de protecție I și trebuie conectat la un sol de protecție. Împă-mântarea reduce riscul de șoc electric prin furnizarea unui cablu de evacuare pentru curentul electric. Acest aparat este echipat cu un cablu de alimentare care are un fir de împământare și ștecher cu împământare. Ștecherul trebuie conectat la o priză instalată și împământată corespunzător.

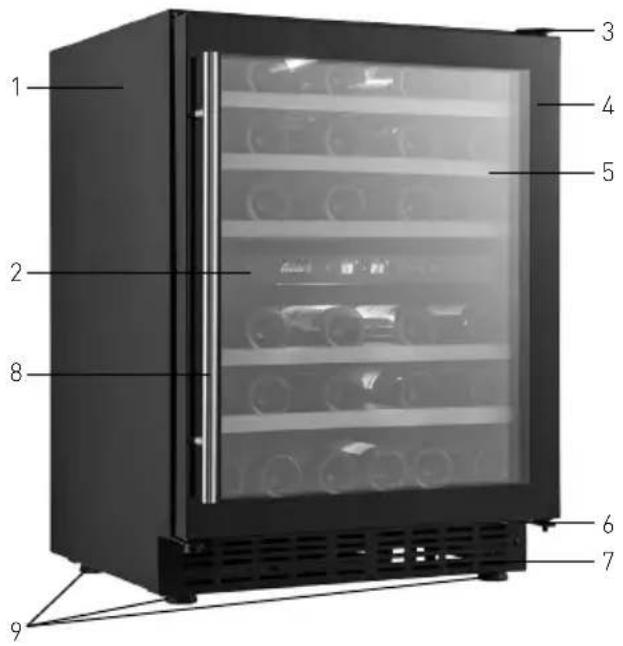

Principalele componente ale aparatului

1. Corpul carcasei
2. Panou de comandă tactil (Vezi => Utilizare)
3. Capac superior cu balama
4. Cadru de uşă
5. Rafturi din lemn
6. Capac inferior cu balama
7. Orificii de ventilatie
8. Mânerul uşii
9. Picioare reglabile

1 2 8 9 3 4 5 6 7

Instrucțiuni de instalare

• Scoateți aparatul din cutia de carton și apoi înde-părtați ambalajul și învelitorile externe și interne.
• Asigurați-vă că aparatul nu este deteriorat. În cazul în care livrarea este incompletă sau dacă există avari, NU utilizați aparatul. Luați legătura cu furnizorul (Vezi == > Garanția).
• Lăsați aparatul în poziție verticală timp de aproximativ 2 ore. Acest lucru reduce funcționarea defectuoasă a sistemului de răcire cauzată de manipularea neadecvată din timpul transportului.

• Curățați suprafața interioară cu apă caldă și o lavetă moale. (Vezi == > Curățarea și întreținerea).

• Amplasați aparatul pe o suprafață orizontală, stabilă și rezistentă la căldură, cu protecție la stropirea cu apă.

• Temperatura ambientală optimă de lucru este în-tre 16 °C și 32 °C. În caz contrar, funcționalitatea va fi limitată.
• Asigurați-vă că există suficientă ventilație. Păstrați o distanță de minimum 10 cm în jurul aparatului. Nu blocați orificiile de ventilație.
• Pentru a economisi energie, asigurați-vă întot-deauna că este închisă ușa.

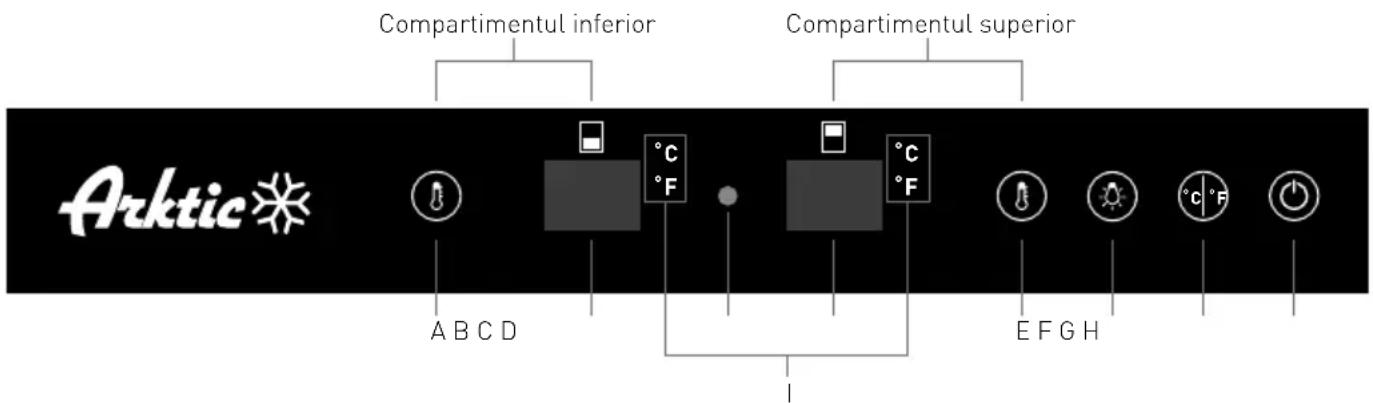

Utilizare

Aparatul este împărțit în 2 zone distincte. Aparatul are o „Compartimentul superior” și o „Compartimentul inferior” controlate independent prin intermediul panoului de comandă.

B: Afişarea temperaturii effective din compartimentul inferior.
C: Lumina ce indică funcționarea compresorului. Cât timp compresorul funcționează, lumina roșie este aprinsă. Când acesta se oprește din funcționare, lumina roșie este stinsă

Comenzi tactile:

E: Buton de reglare a temperaturii în compartimentul superior; La apăsarea butonului temperatura reglată crește cu 1°C sau cu 1°F. Domeniul de reglaj este între 5°C\~12°C sau 41°F\~54°F.
A: Buton de reglare a temperaturii în compartimentul inferior; La apăsarea butonului temperatura reglată crește cu 1°C sau cu 1°F. Domeniul de reglaj este între 12°C\~22°C sau 54°F\~72°F.

D: Afişarea temperaturii effective din compartimentul superior.
I: Când lumina °C este aprinsă, temperatura este indicată în grade Celsius; Când lumina °F este aprinsă, temperatura este indicată în grade Fahrenheit.

F: Buton iluminat compartiment

Notă: Odată ce lumina este aprinsă, aceasta se va stinge automat după 10 minute în scopul de a proteja vinurile din interior.

G: Buton comutare între grade Celsius și Fahrenheit
H: Buton pornire și oprire; Apăsați butonul timp de 3 secunde pentru pornire, apăsați-l din nou, timp de 3 secunde pentru oprire.

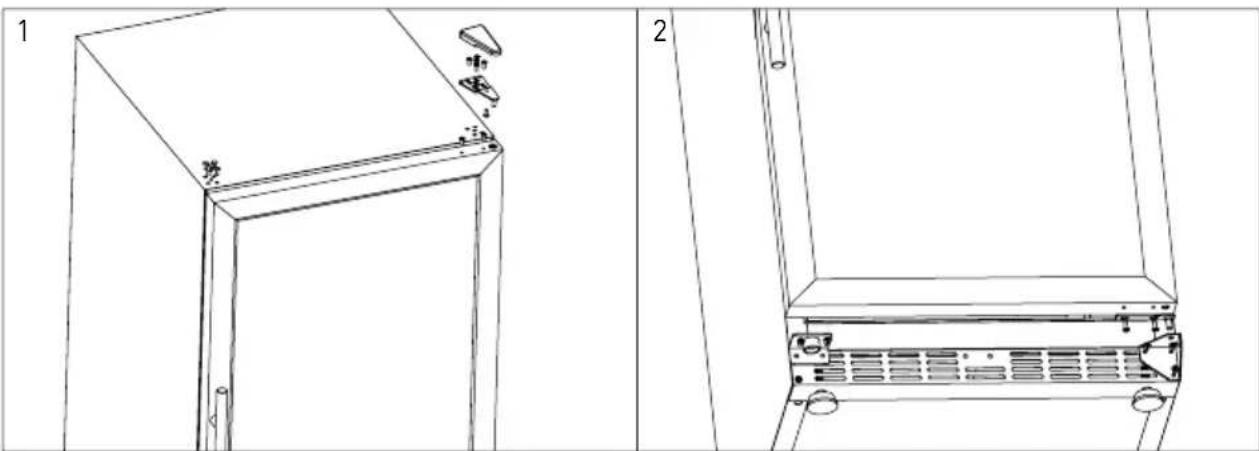

Modificarea directiei de deschidere a uşii

• ATENTIE! Utilizați protecție (nu este furnizată) pentru ușa de sticlă, pentru a evita deteriorarea.

• Uşa poate fi modificată doar de către personal instruit.

• Utilizatorul va fi unicul responsabil pentru deteriorări datorate modificării direcției de deschidere a ușii.

• Urmati procedura de lucru de mai jos:

Temperatura optimă de servire a vinului

Temperatură Tipul de vin Categoria de vin
18°C (65°F)	Bogate, intense, cu aromă de stejar, piper	Bordeaux, Cabernet Sauvignon, Shiraz
17°C (63°F) Vinuri roșii Barolo, Burgundy Grand Cru
16°C (61°F)	Zimfandelsii demiseci spre dulciPort, Madeira	Rioja, Pinot Noir, CDP
15°C (59°F) Chianti
14°C (57°F) Chinon
13°C (55°F) Dolcetto, Cotes Du Rhone
12°C (54°F) Vinuri roșii vibrante, fructate Beaujolais, Valpolicella
11°C (52°F) Vinuri albe seci/păstrate în stejar Burgundy Alb
10°C (50°F) Vinuri demiseci spre dulci Chardonnay, Sauternes
9°C (48°F) Vinuri albe Sauvignon Blanc, Chablis
8°C (47°F)	Vinuri dulci și spumante	Şampanii maturate
7°C (45°F)
6°C (43°F) Champagne NV, Prosecco, Cava, Asti

Observație: Tabelul de mai sus este oferit doar pentru referințe.

Curățarea și întreținerea

Atenție: Scoateți întotdeauna aparatul din priză și lăsați-l să se răcească complet înainte de curățare și depozitare.

Curățarea

• Curățați aparatul înainte și după fiecare utilizare.
• Nu scufundați niciodată aparatul în apă sau în alte lichide.
• Nu curățați aparatul cu jet de apă.
• Curățați suprafața cu o lavetă ușor umezită sau cu un burete cu o soluție diluată de săpun
• Toate piesele care au fost spălate trebuie clătite cu apă curată pentru a îndepărta reziduurile de curățare.
• Nu folosiți niciodată bureți sau detergenți abrazivi, bureți de sărmă sau ustensile metalice pentru a curăța părțile interioare sau exterioare ale aparatului.
• Uscați suprafețele interioare și exterioare cu o cârpă moale.

Depozitarea

• Asigurați-vă întotdeauna înainte de depozitare că aparatul a fost deconectat de la sursa de alimentare și s-a răcit complet.
• Depozitați aparatul într-un loc răcoros, curat și uscat.

Transportul

• Deconectați aparatul de la priza electrică.
• Scoateți toate sticlele de vin din interiorul aparatului.
• Fixați cu bandă adezivă toate elementele nefixate din interiorul sau de pe exteriorul aparatului.
• Sunt necesare cel puțin 2 persoane pentru asistență în timpul transportului.

Depanarea

Dacă aparatul nu funcționează bine, consultați tabelul de mai jos pentru a găsi soluția. Dacă tot nu puteți rezolva problema, luați legătura cu furnizorul/agentul de service.

Probleme Cauze posibile Solutii posibile
Aparatul este conectat la alimentarea electrică, dar nu funcționează.	1. Aparatul nu este conectat în mod corect la priza de alimentare.	1. Verificați încă o dată dacă le-gătura s-a făcut corect.
	2. Întrerupătorul de circuit s-a de-clanșat sau s-a ars o siguranță.	2. Contactați furnizorul.
Temperatura din interiorul aparatului este prea ridicată	1. Temperatura configurată este prea ridicată	1. Selectați o valoare mai scă-zută.
	2. Ușa a fost ținută deschisă un timp îndelungat.	2. Deschideți mai rar ușa.
	3. Garnitura ușii nu mai etanșează corespunzător.	3. Verificați pentru a vă asigura că garnitura etanșează co-rect.
Se formează condens pe pe-reții interiori ai aparatului.	1. Ușa este ținută deschisă un timp îndelungat.	1. Deschideți ușa mai puțin.
Vibrații prea mari. 1. Aparatul	nu este amplasat perfect orizontal.	1. Verificați înclinarea și reglați picioarele până când răcitorul de vinuri este în poziție perfect orizontală. (Vibrațiile minore sunt normale)
Ușa nu se închide corespun-zător	1. Răcitorul de vinuri nu este amplasat perfect orizontal.	1. Verificați înclinarea și reglați picioarele până când răcitorul de vinuri este în poziție perfect orizontală.
	2. Ușa a fost inversată și nu a fost in-stalată corespunzător.	2. Contactați furnizorul.
	3. Rafturile nu sunt în poziția corectă.	3. Verificați și puneți rafturile în poziția corectă.

Afișarea codurilor de eroare

Coduri de eroare afișate pe ecran (B/D)	Indicație Cauze posibile Solutii posibile
Se afișează “E1” sau E2” Eroare senzor temperatură zona superioară		1. Conexiunea senzorului de temperatură pentru zona superioară este slăbită.	Reconectați senzorul
		2.Senzoruldetemperatură pentru zona superioară este defect.	Contactați furnizorul.
Se afișează “E3” sau E4” Eroare senzor decongelare 1.Conexiuneasenzorului pentru decongelare este slăbită.			Reconectați senzorul
			2. Senzorul pentru deconge lare este defect.	Contactați furnizorul.
Se afișează “E7” sau E8” Eroare senzor temperatură zona inferioară		1. Conexiunea senzorului de temperatură pentru zona inferioară este slăbită.	Reconectați senzorul
		2. Senzorul de temperatură pentru zona inferioară este defect.	Contactați furnizorul.
Se afișează “HH”, însoțit de o alarmă sonoră	Alarmă temperatură mare (temperatura din compartimentul de vinuri este de peste 78.8°F/26°C)	1. Scurgeri de gaz. Contactați furnizorul.
		2. Tubul capilar de cupru de pe sita din spatele compresorului este blocat.
		3.Ventilatorul evaporatorului este defect.
Se afișează intermitent “LL”, însoțit de o alarmă sonoră iar compresorul este oprit.	Alarmă temperatură mică (temperatura din compartimentul de vinuri este de sub 32°F/0°C)	1.Ventilatorul încălzitorului este oprit.	1.Deconectați alimentarea și conectați-o din nou după 5 minute.2. Contactați furnizorul.
		2. Panoul de comandă este în stare anormală.
		3. Încălzitorul este defect.

Specificația tehnică

Articol nr. 237588 237557 237564	237595
Tensiune și frecvență de funcți- onare	220-240V~ 50Hz
Puterea nominală de intrare 90W	110W 130W 150W
Intensitatea nominală 0,5 A 0,6 A	0,7 A 0,9 A
Configurarea intervalului de temperatură	de la 5°C până la 22°C
Clasa de protecție Clasa I
Puterea corpului de iluminat 1,5 W
Nivel sonor < 50 dB (A)
Agentul frigorific utilizat și canti- tatea injectată	R600a / 30g R600a / 35g R600a / 50g	R600a / 52g
Clasa de eficiență energetică G
Agent de spumare inflamabil Ciclopentan
Clasa de climă	N-ST (de la 16°C până la 38°C)
Nr. de zone de temperatură	2
Capacitatea volumetrică	133L 232L 387L	447L
Capacitatea de depozitare sticle	46 sticle	72 sticle	135 sticle	160 sticle
Nr. de rafturi	5	9	13	15
Greutate netă (aprox.) 49 kg 67 kg	93 kg	103 kg
Dimensiune	595 x 588 x (H)820mm	595 x 605 x (H)1225mm	595 x 685 x (H)1625mm	595 x 685 x (H)1795mm

Observații: Specificația tehnică poate fi modificată fără preaviz.

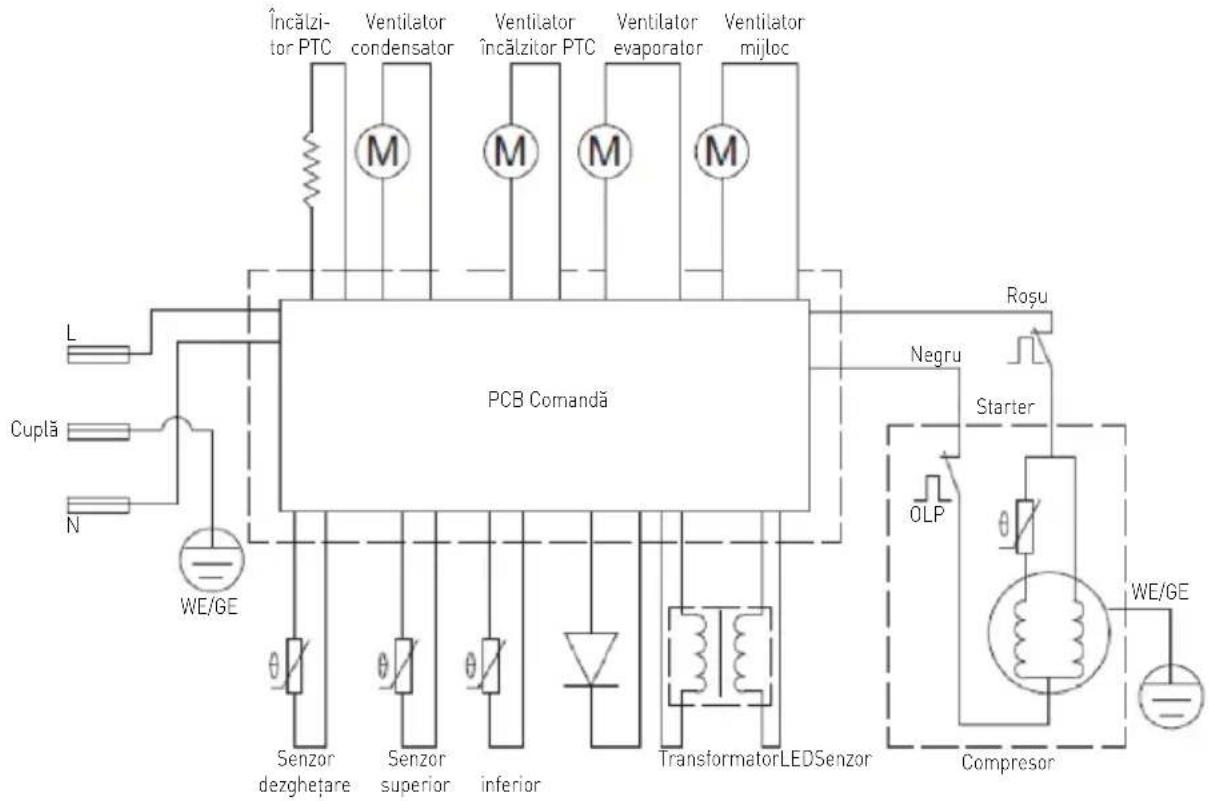

Schema electrică

237588, 237557


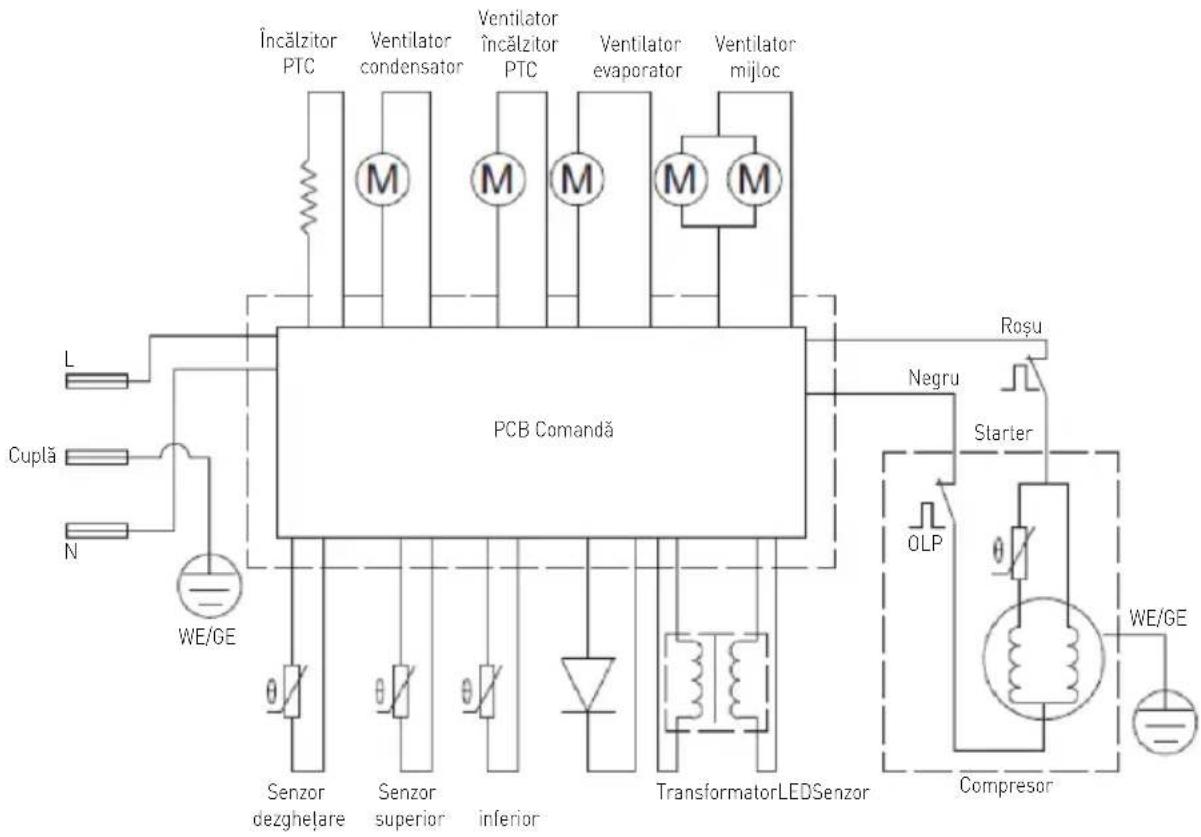

237564, 237595

RO

Garantie

Orice defectiune care afectează funcționarea aparatului apărută la mai puțin de un an de la cumpărarea acestuia va fi remediată prin reparație sau înlocuire gratuită, cu condiția ca aparatul să fi fost folosit și întreținut conform instrucțiunilor nu să nu fi fost bruscat sau folosit necorespunzător în vreun fel. Drepturile dumneavoastră legale nu sunt afectate. Dacă aparatul este în garanție, menționați când și de unde a fost cumpărat și includeți dovada cumpărării (de ex. chitanța).

Conform politicii noastre de dezvoltare continuă a produsului, ne rezervăm dreptul de a modifica produsul, ambalajul și documentația fără notificare.

Eliminarea și mediul înconjurător

La dezafectarea aparatului, produsul nu trebuie aruncat împreună cu alte deșeuri menajere. În schimb, este responsabilitatea dumneavoastră să eliminați echipamentul uzat prin predarea acestuia la un punct de colectare desemnat. Nerespectarea acestei reguli poate fi penalizată în conformitate cu reglementările aplicabile privind eliminarea deșeurilor. Colectarea separată și reciclarea echipamentului dumneavoastră uzat la momentul debarasării contribuie la conservarea resurselor naturale și asigură realizarea reciclării într-un mod care protejează sănătatea ființelor umane și a mediului. Pentru informații suplimentare privind modul în care puteți preda deșeurile dumneavoastră în scopul reciclării, vă rugăm să contactați compania locală de colectare a deșeurilor. Producătorii și importatorii nu își asumă responsabilitatea cu privire la reciclarea, tratarea și eliminarea ecologică a deșeurilor, fie direct, fie prin intermediul unui sistem public.
