GDSP5460BC - Hotă de bucătărie GRUNDIG - Manual de utilizare gratuit

Tip produs	Hotă decorativă de perete
Marcă	Grundig
Model	GDSP5460BC
Dimensiuni (L x P x Î)	896 x 411 x 750-1130 mm (înălțime reglabilă)
Greutate netă	15 kg (estimare)
Alimentare electrică	220-240 V ~ 50 Hz
Puterea motorului	210 W
Iluminare	2 x 3 W LED (clasă energetică F)
Debit maxim de aer	623 m³/h (viteza 3)
Număr de viteze	3
Tip filtru de grăsime	Aluminiu (lavabil în mașina de spălat vase)
Tip filtru de cărbune	Cărbune activ (opțional, înlocuire la fiecare 3 luni)
Clasă de izolare	Clasa I
Funcții speciale	Oprire automată (temporizator 15 min), comenzi tactile
Instalare	De perete, evacuare exterioară sau recirculare
Material	Oțel inoxidabil, sticlă
Culoare	Inox
Accesorii incluse	Conducte, adaptor, șablon de montare, filtre

Întrebări frecvente - GDSP5460BC GRUNDIG

Cum curăț filtrul de grăsime din aluminiu?

Scoateți filtrul împingând zăvorul înainte apoi trăgând în jos. Spălați-l cu detergent lichid sau în mașina de spălat vase. Reinstalați-l urmând pașii inversi. Curățați-l cel puțin o dată pe lună.

Cum înlocuiesc filtrul de cărbune?

Scoateți mai întâi filtrul de grăsime din aluminiu. Rotiți filtrul de cărbune în sens invers acelor de ceas pentru a-l scoate. Instalați noul filtru rotind în sens opus. Înlocuiți-l la fiecare 3 luni.

Cum activez oprirea automată?

Apăsați butonul oricărei viteze (1, 2 sau 3) mai mult de 2 secunde. Se activează un temporizator de 15 minute, după care hota se oprește automat.

Ce fac dacă hota nu aspiră corect?

Verificați dacă filtrul de grăsime nu este înfundat (curățați-l dacă este necesar). Asigurați-vă că conducta de evacuare nu este obstrucționată. Dacă folosiți un filtru de cărbune, înlocuiți-l la fiecare 3 luni.

Cum înlocuiesc becul LED?

Împingeți suportul becului în jos din spate, rotiți-l în sens invers acelor de ceas și scoateți-l. Instalați un bec nou 3W LED de tip GZ10 urmând pașii inversi.

Care este distanța minimă dintre hotă și plita de gătit?

Distanța minimă este de 65 cm între suprafața de sprijin a vaselor și partea cea mai joasă a hotei. Pentru plite pe gaz, măsurați de la grilă; pentru plite electrice, de la suprafața vitroceramică.

Pot folosi hota fără conductă de evacuare exterioară?

Da, în mod recirculare. Trebuie să instalați un filtru de cărbune (nu este inclus) și să scoateți clapetele din interiorul adaptorului de conductă. Aerul este filtrat și returnat în încăpere.

Cum instalez hota pe perete?

Folosiți șablonul de montare furnizat pentru a găuri. Fixați placa de racord a conductei, apoi agățați hota de șuruburile de perete. Strângeți șuruburile de fixare în interiorul aparatului. Respectați distanța de siguranță de 65 cm.

Ce fac dacă hota face zgomot?

Verificați dacă filtrele sunt bine instalate și curate. Asigurați-vă că conducta nu este obstrucționată sau îndoită. Dacă zgomotul persistă, contactați serviciul de asistență.

Cum economisesc energie cu hota?

Folosiți vitezele mici (1-2) pentru gătit normal și viteza mare (3) doar pentru mirosuri intense. Stingeți iluminatul când nu aveți nevoie. Activați oprirea automată pentru a se opri după 15 minute.

MANUAL DE UTILIZARE GDSP5460BC GRUNDIG

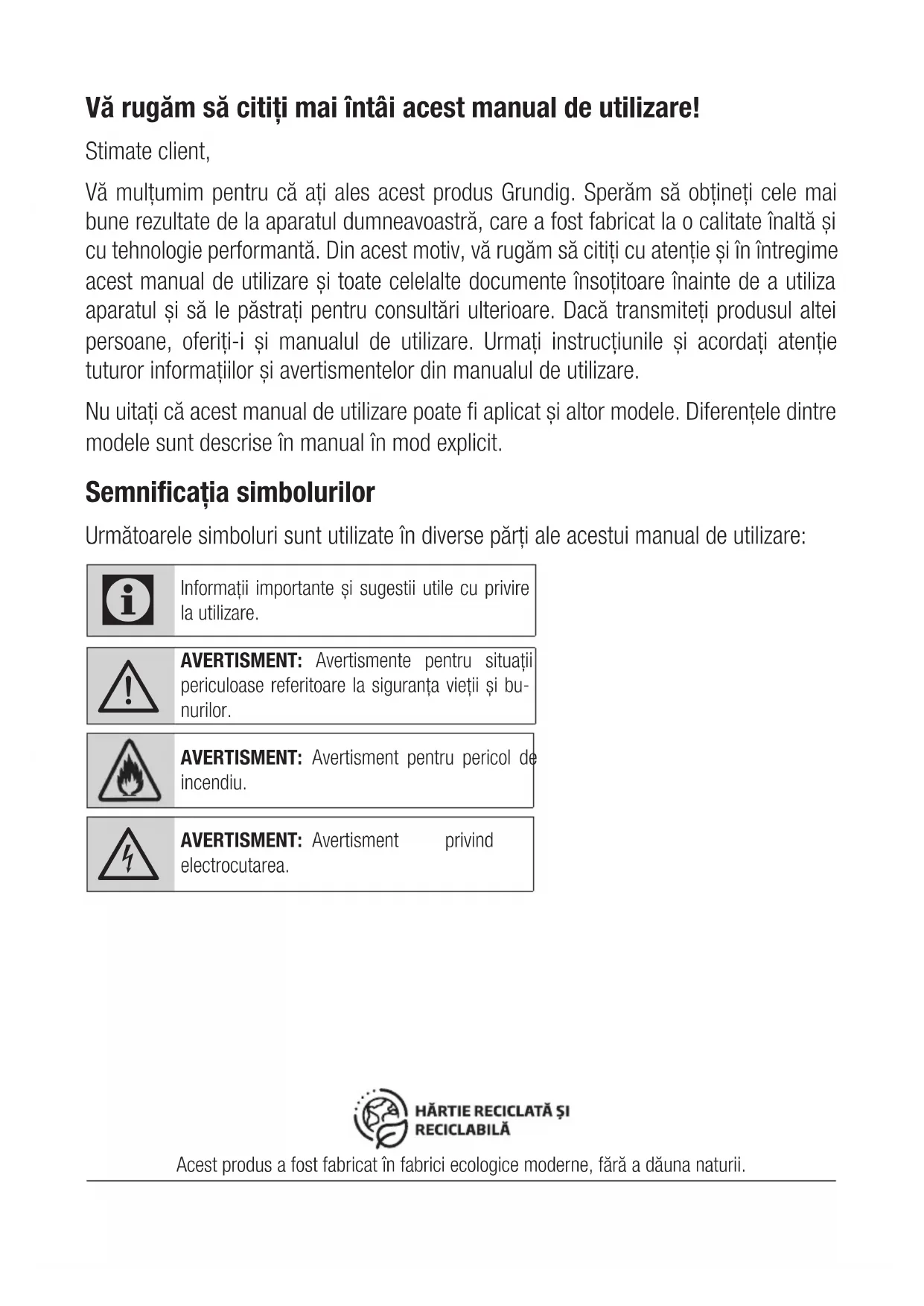

Vă rugăm să citiți mai întâi acest manual de utilizare!

Stimate client,

Vă mulțumim pentru că ați ales acest produs Grundig. Sperăm să obțineți cele mai bune rezultate de la aparatul dumneavoastră, care a fost fabricat la o calitate înaltă și cu tehnologie performantă. Din acest motiv, vă rugăm să citiți cu atenție și în întregime acest manual de utilizare și toate celelalte documente însoțitoare înainte de a utiliza aparatul și să le păstrați pentru consultări ulterioare. Dacă transmiteți produsul altei persoane, oferiți-i și manualul de utilizare. Urmați instrucțiunile și acordați atenție tuturor informațiilor și avertismentelor din manualul de utilizare.

Nu uitați că acest manual de utilizare poate fi aplicat și altor modele. Diferențele dintre modele sunt descrise în manual în mod explicit.

Semnificația simbolurilor

Următoarele simboluri sunt utilizate în diverse părți ale acestui manual de utilizare:

Informații importante și sugestii utile cu privire la utilizare.

AVERTISMENT: Avertismente pentru situații periculoase referitoare la siguranța vieții și bu- nurilor.

AVERTISMENT: Avertisment pentru pericol de incendiu.

AVERTISMENT: Avertisment privind electrocutarea.

1 Instructiuni importante cu privire la siguranță și mediu

1.1 Siguranță generală

Instrucțiuni importante cu privire la siguranță Citiți cu atenție și păstrați-le pentru consultare ulterioară Această secțiune conține instrucțiuni privind siguranța, care vă vor proteja împotriva riscului de incendiu, electrocutare, expunere la scurgeri de microunde, vătăma-re corporală și pagube materiale. Nerespectarea acestor instrucțiuni atrage anularea garanțiilor acor-date.

- Produsele de la Grundig sunt conforme standardelor de siguranță aplicabile; din acest motiv, în caz de defectiune a produsului sau a cablului de alimentare, acestea trebuie reparate sau înlocuite de distribuitor, un centru de service sau un service similar specializat și autorizat, pentru evitarea oricărui pericol. Lucrările de reparatii greșite sau efectuate de persoane necalificate pot cauza pericole sau riscuri utilizatorului.

- Acest aparat este destinat pentru a fi utilizat în scop casnic și apli-

cații similare cum ar fi:

• Bucătării pentru personalul din magazine, birouri sau alte medii de lucru;
• Ferme
• De către clienti în hoteluri, moteluri sau alte medii de tip rezidential;
• Medii de tip pensiune.

- Utilizați acest produs doar pentru uzul desemnat, așa cum este descris în acest manual.

- Producătorul nu își asumă răspunderea pentru daunele provocate de instalarea incorectă sau utilizarea greșită a produsului.

- Acest aparat poate fi utilizat de către copii cu vârsta minimă de 8 ani și de către persoanele cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și de cunoștințe, dacă aceștia au fost supravegheați sau instruiți cu privire la utilizarea produsului într-un mod sigur și dacă înțeleg pericolele implicate.

- Copiii nu trebuie să se joace cu aparatul. Operațiunile de curățare și întreținere nu trebuie

1 Instructiuni importante cu privire la siguranță și mediu

să fie efectuate de către copii fără supraveghere.

• Distanța minimă dintre suprafețele de susținere pentru vasele de gătit de pe plită și partea cea mai joasă a hotei trebuie să fie de 65 cm.
• Dacă instrucțiunile de instalare a plitei cu gaz specifică distanțe mai mari decât cele de mai sus, se vor respecta instrucțiunile respective.
• Asigurati-vă că tensiunea de alimentare corespunde cu informațiile furnizate pe plăcuța cu date tehnice a produsului.
• Nu utilizati aparatul atunci când cablul de alimentare sau aparatul în sine este aariat.
• Nu strângeti, nu îndoiti și nu frecați cablul de alimentare de margini tăioase, pentru a preveni avarierea acestuia. Feriți cablul de alimentare de suprafețele fierbinti și focul deschis.
• Utilizați produsul doar cu o priză cu împământare.

AVERTISMENT: Nu conectați produsul la priza de alimentare înainte de finalizarea instalării.

• Amplasați aparatul astfel încât stecherul să fie întotdeauna accesibil.
• Nu atingeți lămpile dacă au funcționat mult timp. Vă pot arde mâinile, deoarece vor fi fierbinti.
• Respectați reglementările stabilite de autoritățile competente privind evacuarea aerului rezidual (acest avertisment nu este valabil la utilizarea fără coșul de fum).
• Folosiți produsul după ce ați pus o oală, o tigaie etc. pe plită. În caz contrar, căldura ridicată poate cauza deformări în unele părți ale produsului.
• Opriți plita înainte de a lua oala, tigaia etc. de pe aceasta.
• Nu lăsați ulei fierbinte pe plită. Ti-găile cu ulei fierbinte pot provoca auto-combustia.
• Fiți atenți la perdele și huse, deoarece uleiul poate lua foc în timp ce gătiți alimente cum ar fi cartofi prăjiți.
• Filtrul de grăsime trebuie înlocuit cel puțin lunar. Filtrul de carbon

1 Instructiuni importante cu privire la siguranță și mediu

trebuie înlocuit cel puțin o dată la 3 luni.

• Produsul trebuie curățat conform manualului de utilizare. În cazul în care curățarea nu a fost efectuată conform manualului de utilizare, există risc de incendiu.
• Nu folositi materiale de filtrare care nu sunt rezistente la foc, în locul filtrului actual.

- Utilizați doar componentele originale sau componentele recommandate de către producător.

- Nu folositi produsul fără filtru și nu scoateți filtrele în timp ce produsul funcționează.

- În cazul în care se produce o flacără, opriți alimentarea produsului și aparatele de gătit.

- În cazul în care se produce o flacără, acoperiți flacăra și nu utilizați apă pentru stingere.

- Înainte de fiecare curățare și atunci când produsul nu este folosit, scoateți-l din priză.

- Presiunea negativă în mediu nu trebuie să depășească 4 Pa (4 x 10 bari), în timp ce hota pentru plita electrică și aparatele care

funcționează cu un alt tip de energie decât electricitatea funcționează simultan.

- În mediul în care este folosit produsul, evacuarea dispozitivelor care funcționează pe combustibil lichid sau motorină, cum ar fi radiatorul, trebuie să fie complet izolată sau dispozitivul trebuie să fie de tip ermetic.

- La conectarea coșului de evacuare, folosiți țevi cu diametrul de 120 sau 150 mm. Racordul țevilor trebuie să fie cât mai scurt posibil și să aibă cât mai puține coturi.

- Pericol de sufocare! Păstrați materialele de ambalare la loc inaccesibil copiilor.

ATENTIE: În timpul utilizării cu aparate de gătit, piesele accesibile se pot încinge.

- Evacuarea hotei nu trebuie să fie conectată la canalele de aer care includ alte tipuri de fum.

- Ventilația în cameră poate fi insuficientă atunci când hota pentru plita electrică este folosită simultan cu dispositive care funcțio-

1 Instructiuni importante cu privire la siguranță și mediu

nează cu gaz sau alti combustibili (nu se aplică neapărat în cazul aparatelor care doar evacuează aerul înapoi în cameră).

• Obiectele plasate pe produs pot să cadă. Nu amplasați nici un obiect pe aparat.
• Nu flambați alimente sub produs.

AVERTISMENT: Îndepărtați foliile de protecție înainte de a instala hota.

- Nu lăsați niciodată focul deschis la intensitate mare sub hotă când aceasta funcționează.

- Friteuzele trebuie supravegheate permanent în timpul folosirii: uleiul supraîncălzit se poate aprinde.

1.2 Conformitate cu Directiva DEEE și eliminarea deşeurilor:

Acest produs este conform cu Directiva DEEE a UE (2012/19/EU). Acest produs poartă un simbol pentru deșeuri de echipamente electrice (DEEE).

Acest simbol indică faptul că acest produs nu trebuie eliminat împreună cu alte deșeuri menajere la sfârșitul duratei sale de utilizare. Dispozitivul uzat trebuie returnat către un punct oficial de colectare pentru reciclarea dispozitivelor electrice și electronice. Pentru a găsi aceste sisteme de colectare contactați autoritățile locale sau distribuitorul de la care a fost achiziționat produ-

sul. Fiecare gospodărie are un rol important în recuperarea și reciclarea electrocasnicelor vechi. Eliminarea corespunzătoare a electrocasnicelor uzate ajută la prevenirea posibilelor consecințe negative pentru mediu și sănătatea umană.

1.3 Conformitatea cu Directiva RoHS

Produsul pe care I-ați achiziționat este conform cu Directiva RoHS UE (2011/65/UE). Produsul nu conține materiale dăunătoare sau interzise speci- ficate în Directivă.

1.4 Informații despre ambalaj

Ambalajul produsului este fabricat din materiale reciclabile, în conformitate cu reglementările naționale de mediu. Nu eliminați ambalajul împreună cu deșeurile menajere sau de alt tip. Transportați-le la punctele de colectare a ambalajelor desemnate de către autoritățile locale.

2 Aspect general

2.1 Prezentare generală

1. Tub de evacuare intern
2. Tub de evacuare extern
3. Filtre de ulei din aluminiu (în spatele capacului de sticlă)
4. Capac de sticlă
5. Ansamblu de control
6. Lampă

2.2 Date tehnice

Model GDSP2460BC GDSP	5460BC
Tensiune alimentare 220-240V ~ 50 Hz
Alimentare lampă 2 x 3 W
Putere motor 210 W
Debit – 3. Nivel 631 m3/h	623 m3/h
Clasa de izolatie motor Clasa F
Clasa de izolatie Clasa I

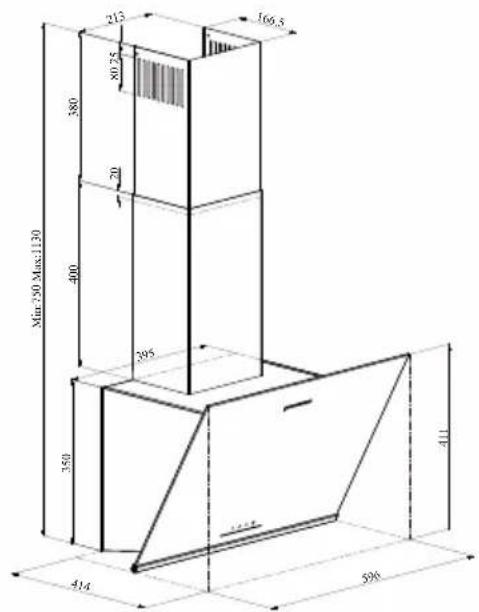

213 80.75 380 20 400 395 350 414 166,5 411 596 Min:750 Max:1120

(Figura 1)
GDSP2460BC

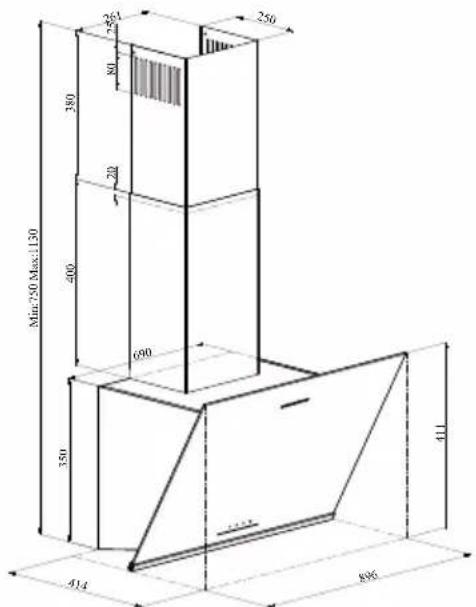

Min:750 Max:130 414 896 411 350 690 20 80 750 250

(Figura 2)
GDSP5460BC

3 Functionarea aparatului

3.1 Controlul aparatului

CHEIE FUNCTIE
A: 1. Buton treaptă	Acționați aparatul la viteza 1. Când apăsați din nou acest buton pentru a opri aparatul, etapa de viteză a ecra-nului se oprește.
B: 2. Buton treaptă	Acționați aparatul la viteza 2. Când apăsați din nou acest buton pentru a opri aparatul, etapa de viteză a ecra-nului se oprește.
C: Buton treaptă 3	Acționați aparatul la viteza 3. Când apăsați din nou acest buton pentru a opri aparatul, etapa de viteză a ecra-nului se oprește.
D: Lumină On / Off	Puteți ilumina zona de gătit apăsând acest buton. Apăsați din nou acest buton pentru a stinge becul.

3.2 Funcționarea eficientă din punct de vedere energetic în termeni de economisire Folosire

• Când folositi hota, ajustați setările de viteză conform vaporilor și intensității mirosului, pentru a economisi energie.
• Folositi viteze mici (1-2) în condiții normale și viteze mari (3) pentru mirosuri intense și vapori.
• Lămpile de pe hotă sunt plasate pentru ilumina-rea zonei de gătit.
• Folosirea lor pentru lumina ambientală va produce consul de energie inutil și lumină insuficientă.

3.3 Instructiuni de utilizare

- Hota dvs. conține un motor care are viteze diferite.

• Pentru o performanță mai bună, vă recomandăm să utilizați viteze reduse în condiții normale și viteze mari în caz de mirosuri puternice și vapori intenși.
• Puteți porni aparatul apăsând butonul de setare a vitezei dorit. (A, B, C)
• Puteți ilumina zona de gătit apăsând lampa (D).

3.4 Oprire automată

Aparatul dvs. are caracteristica Oprire automată, permitându-i să se ventileze puțin mai mult și să elimine mirosurile nedorite și vaporii din mediu și să se oprească automat după ce se termină gătitul. Pentru a activa funcția Oprire automată, apăsați orice buton al treptei de viteză (A, B, C) de pe panoul de comandă pentru mai mult de 2 secunde; funcția de temporizare de 15 minute se activează. Atunci când funcția de oprire automată este activă, apăsarea aceluiași buton de viteză dezactivează funcția de oprire automată, iar motorul aparatului se oprește. Această caracteristică este dezactivată atunci când comutați între diferite etape de viteză.

Dacă doriți ca aparatul să se oprească automat, trebuie să activați din nou funcția de oprire automată.

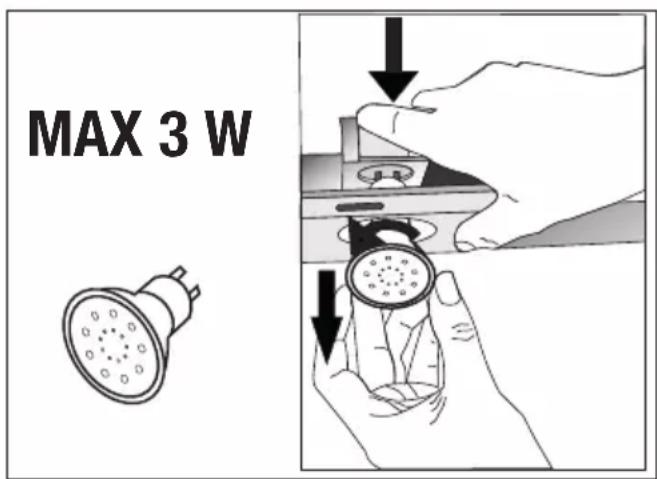

3.5 Înlocuirea becului

MAX 3 W

(Figura 3)

3 Functionarea aparatului

Efectuați conexiunile electrice ale aparatului. Aparatul dvs. utilizează un bec LED spot de 3W. Pentru înlocuirea becurilor, apăsați în jos suportul din spate, răsuciți-l puțin în sensul antiorar și scoateți-l trăgându-l în jos. Aplicați operațiunea de mai sus în sens invers pentru a instala becuri noi (Figura 3).

Bec
Putere Bec 3 W
Suport / priză GZ	10
Tensiune bec 220	- 240 V
Dimensiune 53 x 50 mm
Cod ILCOS DR/F3-	220-240-GZ10-50-53
Flux de lumină 260 lm
Temperatură de culoare corespondentă	3000 K

Acest produs conține o sursă de lumină din clasa de eficiență energetică “F”.

3.6 Funcționare cu racordare la tubul de evacuare

extrași prin con- ducta de evacuare, care este fi- xată pe capul de conectare de pe hotă.

- Diametrul conductei de evacuare trebuie să fie același cu cel al inelului de conectare. În setări orizontale, țeava trebuie să aibă o ușoară pantă ascendentă (aproximativ 10°), astfel încât aerul să poată ieși cu ușurință din cameră.

3.7 Funcționare fără racordare la tubul de evacuare

trat prin filtrul de carbon și recirculat în cameră. Filtrul de carbon este utilizat atunci când este imposibil de utilizat un tub în casă.

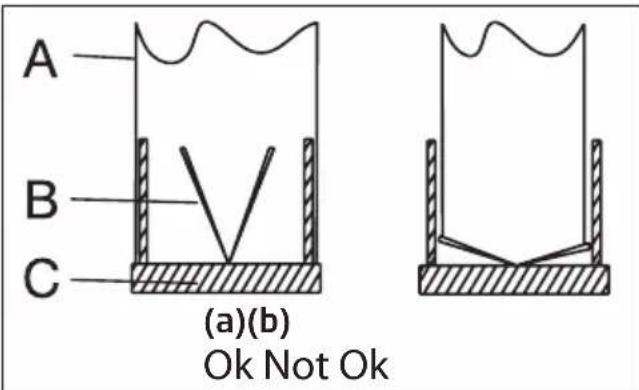

- În cazul utilizării fără tub de evacuare, îndepăratați clapetele din interiorul adaptorului pentru tubul de evacuare.

• Scoateți filtrul de ulei. Pentru a instala filtrul de carbon, montați filtrul pe clapete centrându-I pe piesa din plastic de pe ambele părți ale corpului ventilatorului. Strângeți-I prin rotirea spre dreapta sau spre stânga.
• Înlocuiti filtrul de ulei de aluminiu.

4 Curățarea și întreținerea

Înainte de curățare și întreținere, deconectați produsul sau opriți întrerupătorul.

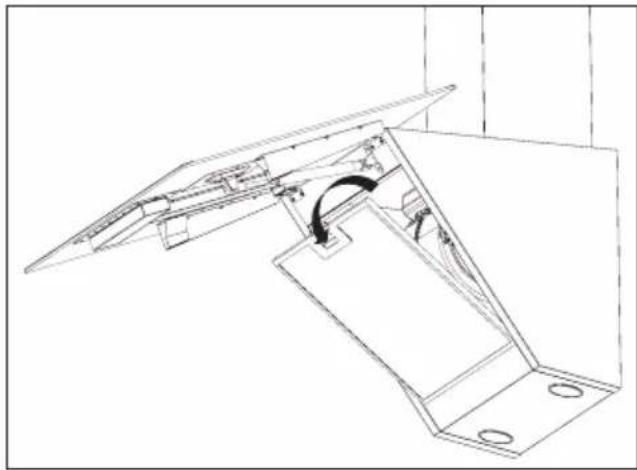

4.1 Curățarea filtrului de ulei de aluminiu

Acest filtru reține particulele de ulei din aer. Filtrele de ulei de aluminiu își pot schimba culoarea pe măsură ce sunt spălate; acest lucru este normal și nu necesită înlocuirea filtrelor de ulei de aluminiu.

• Împingeti înainte blocarea filtrului de ulei din aluminiu.
• Apoi trageți-l ușor în jos și trageți-l afară (Figura 4). În caz contrar, filtrul poate fi îndoit. Spălați și clătiți filtrele de ulei din aluminiu cu detergent li-chid și înlocuiți filtrele de ulei din aluminiu, efectuând pașii specificați mai sus în ordine inversă. Acest filtru reține particulele de ulei din aer.

Puteți spăla filtrele de ulei de aluminiu în mașina de spălat vase.

ATENTIE: În caz de utilizare normală, curățați filtrul o dată pe lună.

4.2 Înlocuirea filtrelor de carbon

Filtrele de îndepărtare a mirosului conțin cărbune (carbon activ). Indiferent dacă este utilizat sau nu un filtru de carbon, trebuie instalate filtrele de grăsimi.

• Îndepărtați filtrul de ulei din aluminiu (Figura 4).
• Pentru a scoate filtrul de carbon, scoateți filtrul de carbon din carcasă rotindu-l în sens antiorar de pe clapetă (Figura 5).
• Instalati noul filtru de carbon.
• Ataşati filtrul de ulei de aluminiu.

ATENTIE

• Filtrul de carbon nu trebuie spălat niciodată.
• Înlocuiti filtrele de carbon o data la 3 luni. Puteti obține filtrul de carbon de la vânzătorii autorizați.

5

Instalarea aparatului

AVERTISMENT: Înainte de a începe instalarea, citiți informațiile de siguranță din Manualul utilizatorului.

AVERTISMENT: Neinstalarea cu șuruburi și stabilizatori în conformitate cu aceste instrucțiuni poate duce la electrocutare.

Pentru instalarea hotei, vă rugăm să contactați cel mai apropiat serviciu autorizat.

Este responsabilitatea clientului să pregătească locația și instalarea electrică a hotei.

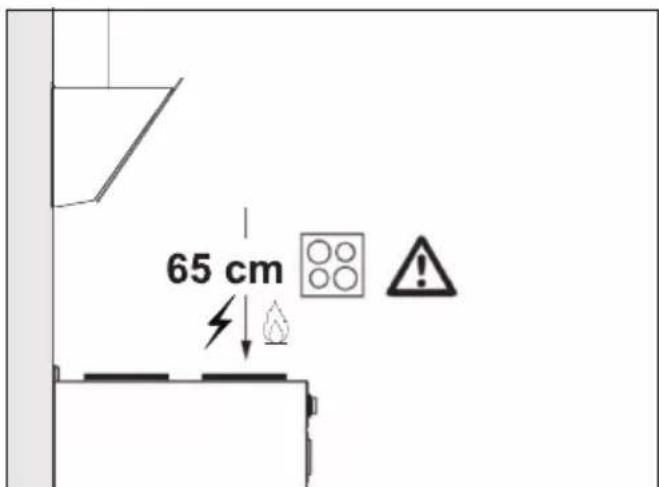

5.1 Poziția aparatului

65 cm

(Figura 6)

• Distanța dintre aragaz și hotă trebuie luată în considerare înainte de asamblare. Această distanță trebuie să fie de 65 cm (Figura 6).
• Distanța trebuie măsurată de la suprafața grătarului pentru aragazuri pe gaz,
• de la suprafața sticlei pentru aragazuri electrice.

1. Produsul
2. Tub de evacuare intern
3. Tub de evacuare extern
4. Placă de conexiune tub evacuare
5. Manual de utilizare
6. Schema de instalare
7. 2x dibluri din plastic ∅ 6 mm
8. 4x dibluri din plastic ∅ 8 mm
9. 4x şuruburi de montare pe perete 4,8x50
10. 2x şuruburi pentru placa de conexiune tub evacuare 3.9x22
11. 4x şuruburi pentru conexiune tub evacuare 3,5x9,5
12. Clemă cos de fum
13. Adaptor tub plastic 150/120 mm
14. Deflector de aer
15. Adaptor din plastic (distribuitor de aer)

Informațiile necesare pentru a alege locul adecvat pentru instalarea hotei sunt prezentate mai jos.

5.3 Montare pe perete

- Peretele trebuie să fie plat, drept și să aibă o capacitate suficientă de încărcare.

5 Instalarea aparatului

• Adâncimea găurilor trebuie să corespundă cu lungimea șuruburilor.
• Șuruburile și diblurile furnizate sunt potrivite pentru pereți din cărămidă. Pentru alte materiale de constructii (de exemplu, gips carton, placă, beton poros), se folosesc dibluri și piulite de fixare adecvate.

a Ø 6 2x Ø 6 mm 2x Ø 3,9 x 22 mm 5 mm b Ø 8 4x Ø 8 mm 2x Ø4,8x50mm

(Figura 7)

ATENTIE: Înainte de găurire, asigurați-vă că nu există conducte de alimentare, gaz sau apă, în imediata apropiere a locațiilor de găurire.

Desenați o linie de mijloc din tavan perpendicular pe marginea inferioară a hotei.

Lipiți şablonul de instalare furnizat în accesoriiile de pe suprafața pe care va fi montată hota. La efectuarea acestei operațiuni, respectați înălțimea de montare a hotei (Figura 6).

Există o filă în mijlocul placă de conexiune tub evacuare. Amplasați punctul de mijloc al acestei file pe linia pe care este trasată perpendicular pe perete. La efectuarea acestei operațiuni, reglați hota în funcție de înălțimea maximă (Pagina 8/Figura 1). Marcați orificiile în care placa de conectare a tubului va fi montată cu ajutorul unui creion (Figura 7/a).

Găuriți punctele marcate cu burghiu de ∅6mm și introduceti 2 dibluri de plastic în găurile perforate (Figura 7/a). Fixați placa de conexiune a tubului de conectare pe perete cu şuruburi 3.9x22 (Figura 7/a).

Pentru a asambla corpul hotei, puteți utiliza burghiul de ∅8mm pentru a găuri punctele A, B, C, D pe şablonul de asamblare și introduceți dibluri din plastic de 4,8x50mm în aceste puncte. (Figura 7/b).

2 buc. şurub suspendare 4,8x50, cu un decalaj de 5 mm între capul şurubului și perete (Figura 7/b).

1 2 A

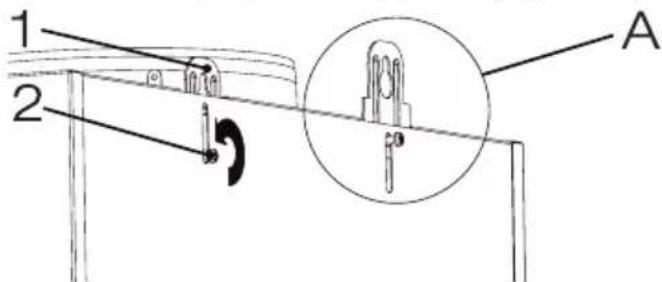

(Figura 8)

1. Placă de agățare
2. Șurub de conexiune placă de agățare

Pentru a vă instala hota pe perete, slăbiți șuruburile de pe plăcile de fixare montate pe cabina motorului și trageți-le în sus, apoi fixați din nou (Figura 8/A).

Porniti sticla de aspiratie a hotei și scoateți filtrul de ulei de aluminiu (Figura 4).

2x Ø 4,9 x 50 mm

(Figura 9)

5 Instalarea aparatului

Tineți hota de corpul său și puneți-o pe şuruburile de suspendare de pe perete și strângeti şuruburile (Figura 9).

Fixați hota cu două şuruburi de 4.8x50 pe perete prin orificiul de montare din interiorul aparatului (Figura 9).

5.4 Conectarea la tubul de evacuare

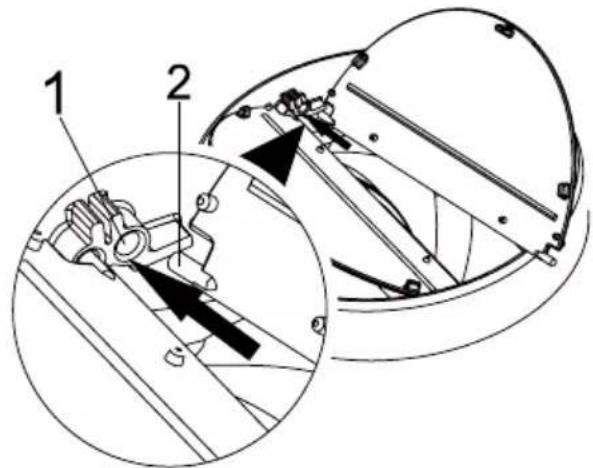

1. Mufă stift clapetă
2. Stiftul clapetei Introduceți stiftul de plastic (Figura 10/zona nr. 2) pe mufa cu stifturi de pe evacuarea motorului (Figura 10/zona nr. 1). Apoi îndoți ușor clapeta pentru a introduce celălalt stift pe clapetă și introducți celălalt stift în soclul său (Figura 10).

Dacă aveți de gând să utilizați adaptorul din plastic pentru tubul de evacuare ∅ 120/150 mm, conectați un capăt al țevii la acest adaptor, dacă nu aveți de gând să-l utilizați, conectați-l la conducta de evacuare directă a produsului. Conectați celălalt capăt al țevii la tubul de evacuare Verificați dacă aceste două conexiuni sunt suficient de strânse pentru a nu ieși atunci când aparatul funcționează la putere maximă. Asigurați-vă că clapetele din interiorul tubului funcționează atunci când sunt strânse cu clemă. Conectați conducta de conectare a tubului în afara adaptorului (Figura 11/a). Dacă conducta de conectare este montată în interiorul adaptorului, aspirația aerului nu trebuie să aibă loc, deoarece clapeta tubului care împiedică revenirea aerului va rămâne închisă (Figura 11/b). Lungimea conductei de conectare, precum și numărul de coturi trebuie să fie cât mai mici posibil.

A: Țeavă de ieșire a tubului de evacuare

B: Cleme pentru tub

C: Tub de evacuare din plastic

Supapele sunt închise, apoi aparatul nu funcționează și împiedică pătrunderea în interior a miro-surilor și prafului din exterior.

A B C (a)(b) Ok Not Ok

(Figura 11)

5.5 Instalarea hotei la tubul de evacuare

Realizați conexiunea electrică a hotei înainte de a începe instalarea tubului de evacuare. Glisați plăcile tubului de evacuare în jurul corpului. Înșurubați tubul pe plăcile de fixare a tubului disponibile pe cabina motorului. (Figura 12).

Instalați tubul de evacuare pe placa de fixare a tubului care este fixată pe perete de la marginile sale exterioare superioare (Figura 12).

5 Instalarea aparatului

4x 3,5x9,5 mm

(Figura 12)

5.6 Instalarea deflectorului de aer

În timpul utilizării cu filtrul de carbon, aparatul este dotat cu deflector de aer cu scopul de a elibera din nou aerul care este curățat cu filtru de carbon din orificiul perforat situat pe tub. Asamblați deflectorul de aer urmând instrucțiunile menționate mai jos.

Ø6mm A B D C E F 6x Ø6mm 2x Ø 3,9 x 22 mm

(Figura 13)

Există o filă în mijlocul placă de conexiune tub evacuare. Amplasați punctul de mijloc al acestei file pe linia pe care este trasată perpendicular pe perete. Aliniați orizontal și marcați cu un pix găurile în care va fi montată placa de conectare (Figura 13/A, B).

Găuriți punctele marcate cu burghiu de ∅6mm și introduceți două dibluri de plastic ∅6mm în găurile perforate (Figura 13/A, B).

Fixați placa de conexiune a tubului de conectare pe perete cu şuruburi 3.9x22 (Figura 13/A, B).

Pentru asamblarea deflectorului de aer, instalați punctele C, D, E, F cu burghiu de ∅6mm și loviți diblurile din plastic ∅6mm (Figura 13).

Asamblati corpul hotei (Figura 9).

Atașați adaptorul de tub din plastic, care este inclus în pachet, în direcția deflectorului de aer. Blocați adaptorul tubului rotindu-l în direcția săgeții (Figura 14).

C D E F 4x 3,9 x 22

(Figura 15)

5 Instalarea aparatului

Asamblati grupul deflectorului de aer cu șuruburi 3,9 x 22 din punctele C, D, E, F pe care le-ați pre-gătit deja (Figura 15).

1. Țeavă de evacuare a aerului din aluminiu Asigurați asamblarea conductei de evacuare a aerului (Figura 16).

Din moment ce răsucirea și îndoirea tevii de aluminiu va duce la reduce-rea puterii de aspiratie a aerului, evi-tați să îndoiti sau să răsuciți teava.

Instalați plăcile de tub ale hotei (Figura 9)

6

Depanarea

Problemă Cauză Solutie
Produsul nu funcționează.	Verificați siguranța dvs.	Dacă siguranța dvs. este închisă, de-schideți-o.
Produsul nu funcționează.	Verificați conexiunea electrică.	Tensiunea rețelei trebuie să fie între 220 și 240 V.
Produsul nu funcționează.	Verificați conexiunea electrică.	Verificați dacă și celelalte aparate din bucătărie funcționează.
Lampa de iluminare nu funcționează.	Verificați conexiunea electrică. Tensiunea rețelei trebuie să fie între 220 și 240 V.
Lampa de iluminare nu funcționează.	Verificați comutatorul lămpii. Comutatorul pentru lampă trebuie să fie în poziția „on” (pornit).
Lampa de iluminare nu funcționează.	Verificați becurile. Becurile produsului	nu trebuie să fie de-fecte.
Admisia de aer a produsului este slabă.	Verificați filtrul de aluminiu. În condiții	normale de funcționare, filtrul de ulei din aluminiu trebuie curățat cel puțin o dată pe lună.
Admisia de aer a produsului este slabă.	Verificați tubul de evacuare a aerului.	Tubul de evacuare a aerului trebuie să fie în poziția „on” (pornit).
Admisia de aer a produsului este slabă.	Verificați filtrul de carbon. Pentru produsele cu filtre de carbon, filtrul trebuie schimbat în mod normal la fiecare 3 luni.

CE

CERTIFICAT DE GARANTIE

Tensiune de alimentare/frecvență: 220-240V\~, 50-60Hz

Importator: ARCTIC S.A., Găești, Dâmbovița, str. 13 Decembrie nr. 210, email: [e-mail]

TIP: □ Cuptor încorporabil Plită incorporabilă Hotă □

□ Sertar de încălzire

□Aragaz □Cuptor cu microunde

Model / Serie:

VÂNZĂTOR

Nr. factură:....Data:....

Vânzător (firma, localitatea): ....

CUMPĂRĂTOR

S-a efectuat proba de funcționare a aparatului, s-a prezentat modul de folosire, s-au predat instrucțiunile de utilizare și toate accesoriiile. Am primit aparatul în perfectă stare de funcționare.

Stimați clienti,

La cumpărare vă recomandăm să solicitați efectuarea probei de funcționare și să verificați existența instrucțiunilor de utilizare și a accesoriiilor.

Pentru a putea beneficia de toate avantajele produselor și serviciilor noastre vă rugăm:

- să citiți cu atenție și să respectați recomandările prezentate în “Instrucțiunile de utilizare”.

- să păstrați cu grijă acest certificat pentru a-l putea prezenta (împreună cu documentul fiscal de achiziție), personalului SERVICE, la orice sesizare efectuată în perioada de garanție.

Vă multumim că ați optat pentru cumpărarea unui produs Grundig!

Durata medie de utilizare a produsului este de 10 ani!

Perioada de garanție legală de conformitate este de 2 ani de la intrarea produsului în posesia consumatorului.

Art. 22, alin. 3-6, din L449/2003, modificata de OG 9/2016:

- (3) Timpul de nefuncționare din cauza lipsei de conformitate apărute în cadrul termenului de garanție prelungește termenul de garanție legală de conformitate și curge, după caz, din momentul la care a fost adusă la cunoștința vânzătorului lipsa de conformitate a produsului sau din momentul prezentării produsului la vânzător/unitatea service până la aducerea produsului în stare de utilizare normală și, respectiv, al notificării în scris în vederea ridicării produsului sau predării effective a produsului către consumator.

- (4) Produsele de folosință îndelungată care înlocuiesc produsele defecte în cadrul termenului de garanție vor beneficia de un nou termen de garanție care curge de la data preschimbării produsului.

- (5) Produsele de folosință îndelungată defectate în termenul de garanție legală de conformitate, atunci când nu pot fi reparate sau când durata cumulată de nefuncționare din cauza deficiențelor apărute în termenul de garanție legală de conformitate depășește 10% din durata acestui termen, la cererea consumatorului, vor fi înlocuite de vânzător sau acesta va restitui consumatorului contravaloarea produsului respectiv.

- (6) Termenul de garanție curge de la data intrării bunului respectiv în posesia consumatorului, inclusiv pentru bunurile noi de folosință îndelungată, obținute prin tragere la sorți la tombole, câștigate la concursuri și similare sau acordate cu reducere de preț ori gratuit de către operatorii economici.

Garantia oferită de producător nu exclude garanția de viciu ascuns, conform OG 21/1992 (R2) privind protecția consumatorului și Codul Civil.

UNITĂȚILE SERVICE ALE ARCTIC S.A. EXECUTĂ REPARAȚII ÎN TERMENUL DE GARANTIE ȘI ÎN AFARA ACESTUIA

Nr. crt.	Data Reclamației	Data primirii în reparație	Reparat			Reparația curentă și/sau componenta înlocuită	Prelungirea termenului de garanție	Efectuarea verificării
			Programat	Data ridicării aparatului	Cauza întârzierii			SERVICE	CLIENT

CONDITII DE GARANTIE LEGALĂ DE CONFORMITATE:

Pentru orice defectiune aparută în perioada de garanție sau post garanție, apelați la magazinul de unde a fost achiziționat produsul sau direct la Call Center Arctic. Prelungirea termenului de garanție se va înscrie în certificatul de garanție de către unitatea SERVICE care a efectuat reparația. Garanția acoperă repararea și/sau înlocuirea pieselor constatate ca defecte (necauzate de consumator) de către tehnicienii Service. Termenul de realizare a operațiilor de reparare, înlocuire sau întreținere este de 15 zile calendaristice de la data la care cumpărătorul a sesizat defectiunea la magazinul de unde a achiziționat produsul sau direct la Call Center Arctic.

Reclamatiile referitoare la aspectele prevăzute mai jos, se rezolvă numai contra cost :

a) nefunctionarea lâmpilor de iluminare;

b) accesoriiile care nu au defecte ascunse de material constatate de tehnicienii Service;

c) piesele și accesoriiile care prezintă lovituri, zgârieturi, spărturi sau deformări.

PRODUSUL NU BENEFICIAZĂ DE GARANTIE LEGALĂ DE CONFORMITATE ÎN URMĂTOARELE CAZURI:

1. Nu au fost respectate instrucțiunile de transport, manipulare, instalare, utilizare și întreținere prescrise.
2. Subansamblurile și accesoriiile casabile care se deteriorează în timpul transportului vor fi înlocuite de vânzător (în cazul în care asigură transportul).
3. Garanția nu se acordă subansamblelor și accesoriiilor casabile ale produselor care suferă deteriorări din vina consumatorului.
4. Tensiunea de alimentare are valori care nu se încadrează în limitele prevăzute de standarde (SR EN 50160).
5. Instalația electrică a utilizatorului prezintă improvizatii sau neconformităti.
6. Produsul a fost folosit în alte scopuri decât cel pentru care a fost proiectat.
7. Produsul a suportat intervenții (reparații, modificări) din partea unor persoane neautorizate de producător. Drepturile consumatorului sunt cele prevăzute în Legea 449/2003 (republicată) și OG 21/1992 (republicată). În cadrul acestui proces, Arctic vă prelucrează date cu caracter personal, cu respectarea legilor aplicabile privind confidențialitatea și protecția datelor. Pentru informații complete despre modul în care vă prelucrăm datele, precum și despre drepturile dumneavoastră, vă rugăm să consultați secțiunea “Protecția datelor personale”, accesând site-ul nostru la adresa https://www.grundig.com/ro-ro.
