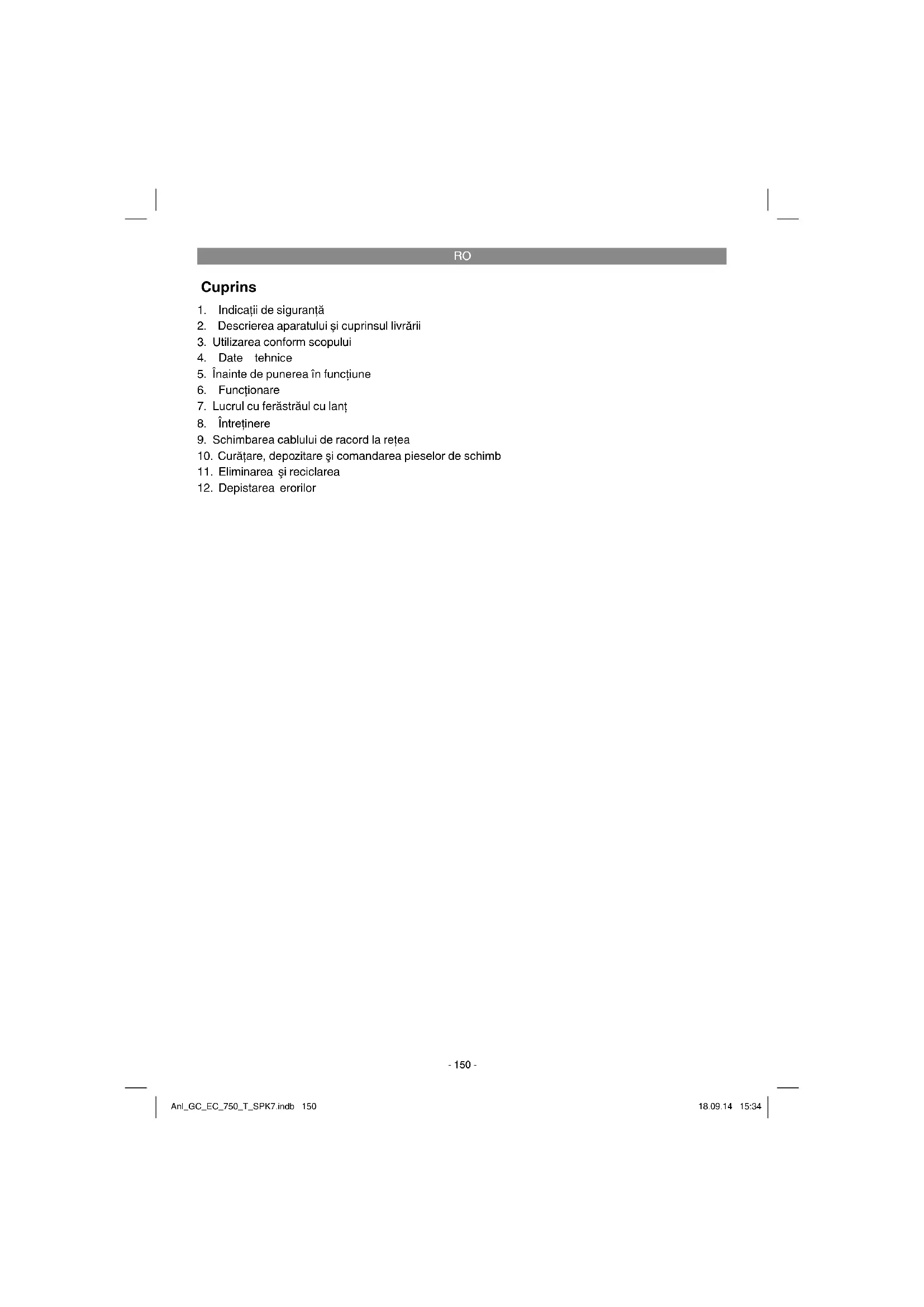

MANUAL DE UTILIZARE GCEC 750 T EINHELL

1. Indicaţii de siguranţă

2. Descrierea aparatului şi cuprinsul livrării

3. Utilizarea conform scopului

5. Înainte de punerea în funcţiune

7. Lucrul cu ferăstrăul cu lanţ

9. Schimbarea cablului de racord la reţea

10. Curăţare, depozitare şi comandarea pieselor de schimb

11. Eliminarea şi reciclarea

12. Depistarea erorilor

Pericol! La utilizarea aparatelor trebuie respectate câteva măsuri de siguranţă, pentru a evita accidentele şi daunele. De aceea, citiţi cu grijă instrucţiunile de utilizare/indicaţiile de siguranţă. Păstraţi aces- te materiale în bune condiţii, pentru ca aceste informaţii să fi e disponibile în orice moment. Dacă predaţi aparatul altor persoane, înmânaţi- le şi aceste instrucţiuni de utilizare /indicaţii de siguranţă. Nu ne asumăm nici o răspundere pentru accidente sau daune care rezultă din ne- respectarea acestor instrucţiuni de utilizare şi a indicaţiilor de siguranţă.

1. Indicaţii de siguranţă

Indicaţiile de siguranţă corespunzătoare le găsiţi în broşura anexată! Pericol! Citiţi indicaţiile de siguranţă şi îndrumările. Nerespectarea indicaţiilor de siguranţă şi a îndrumărilor poate avea ca urmare electro- cutare, incendiu şi/sau răniri grave. Păstraţi pentru viitor toate indicaţiile de siguranţă şi îndrumările. Descrierea simbolurilor de pe aparat (Fig. 18):

2. Se va feri aparatul de ploaie sau umiditate!

3. Fiţi atenţi la piese care cad sau sunt azvârlite.

4. Păstraţi distanţa de acestea.

5. Înainte de punerea în funcţiune citiţi

instrucţiunile de utilizare!

6. Se vor purta ochelari de protecţie, protecţie

antifonică şi pentru cap!

7. Se vor purta mănuşi de protecţie!

8. Se va purta încălţăminte stabilă!

9. Scoateţi imediat ştecherul din priză atunci

când cablul este deteriorat sau rupt

10. Pericol de moarte prin electrocutare. Distanţa

faţă de cabluri electrice trebuie să fi e de cel puţin 10 m.

11. Direcţia de mişcare a lanţului şi a dinţilor

12. Lungimea maximă a tăieturii / Viteza lanţului

2. Descrierea aparatului şi cuprinsul

2.1 Descrierea aparatului (Fig. 1a/1b)

3. Întrerupător pornire/oprire

7. Piesă de legătură

8. Blocaj pentru ţeava telescopică

9. Ţeavă telescopică

10. Carcasa motorului

11. Capacul rezervorului

12. Lanţul ferăstrăului

14. Teacă pentru lamă

2.2 Cuprinsul livrării

Vă rugăm să verifi caţi integralitatea articolului în baza cuprinsului livrării descris. În cazul în care lipsesc piese, vă rugăm să vă adresaţi în interval de maxim 5 zile lucrătoare de la cumpărarea ar- ticolului la centrul nostru de service sau la maga- zinul la care aţi achiziţionat aparatul, prezentaţi în acest caz un bon de cumpărare valabil. Vă rugăm să ţineţi cont de tabelul de garanţie cuprins în informaţiile de service din capătul instrucţiunilor de utilizare.

Deschideţi ambalajul şi scoateţi aparatul cu grijă.

Îndepărtaţi ambalajul, precum şi siguranţele de ambalare şi de transport (dacă există).

Verificaţi dacă livrarea este completă.

Controlaţi aparatul şi accesoriile dacă nu prezintă pagube de transport.

P ăstraţi ambalajul după posibilitate, până la expirarea duratei de garanţie. Pericol! Aparatul şi ambalajul nu sunt jucării pentru copii! Copiilor le este interzis să se joace cu pungi din material plastic, folii şi piese mici! Există pericolul de înghiţire şi sufocare!

Ferăstrău electric cu braţ telescopic

Mâner, piesă conjugată, 4 şuruburi

Instrucţiuni de utilizare originale

3. Utilizarea conform scopului

Ferăstrăul cu lanţ cu mâner telescopic este prevăzut pentru tăierea crengilor copacilor. Ferăstrăul nu este adecvat pentru lucrări de tăiere multiple şi doborârea copacilor precum şi tăierea altor materiale decât lemnul. Aparatul poate fi utilizat numai în conformitate cu scopul pentru care a fost creat. Orice utilizare care depăşeşte acest domeniu este considerată neconformă. Pentru eventualele daune sau acci- dente de orice tip rezultate ca urmare a utilizării neconforme a aparatului răspunde utilizatorul/ operatorul şi nu producătorul. Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utili- zare în scopuri meşteşugăreşti sau industriale. Nu ne asumăm nicio răspundere pentru eventualele probleme survenite ca urmare a utilizării aparatu- lui în întreprinderi lucrative, meşteşugăreşti sau industriale precum şi în alte activităţi similare.

Tensiunea de alimentare: ....... 220 - 240 V~ 50 Hz Putere nominală: ....................................... 750 W Lungime lamă tăietoare: .......................... 200 mm Lungimea max. a tăieturii : ...................... 180 mm Segmentarea lanţului: .................. 3/8”, 9,525 mm Grosimea lanţului: ......................(0,050“) 1,3 mm Roată de lanţ: ......................................6 dinţi, 3/8” Viteza de tăiere la turaţie nominală (vu): ....11 m/s Cantitatea de ulei din rezervor: ................. 60 cm

Pericol! Zgomote şi vibraţii Valorile nivelelor de zgomot şi de vibraţie au fost calculate conform EN ISO 11680-1. Nivelul presiunii sonore L

........................... 105 dB(A) Purtaţi protecţie antifonică. Expunerea la zgomot poate cauza deteriorarea sau pierderea auzului. Valorile totale ale nivelului de vibraţii (suma vectorială a trei direcţii), calculate conform EN ISO 11680-1. Mâner sub sarcină Valoarea de emisie a vibraţiilor a

Valoarea vibraţiilor emise a fost măsurată con- form unui proces de verifi care normat şi se poate modifi ca în funcţie de modul de utilizare a sculei electrice şi în cazuri excepţionale poate depăşi valoarea indicată. Valoarea vibraţiilor emise poate fi utilizată pentru comparaţia cu vibraţiile sculelor electrice ale altor producători. Valoarea vibraţiilor poate fi utilizată şi la o estima- re introductivă a afecţiunii aparatului. Limitaţi zgomotul şi vibraţiile la un nivel mi- nim.

Utilizaţi numai aparate în stare ireproşabilă.

Întreţineţi şi curăţaţi aparatul cu regularitate.

Adaptaţi modul dvs. de lucru aparatului.

Nu suprasolicitaţi aparatul.

Dacă este necesar, lăsaţi aparatul să fie veri- ficat.

Decuplaţi aparatul, atunci când acesta nu este utilizat.

Purtaţi mănuşi! Atenţie! Riscuri reziduale Riscurile reziduale nu pot fi eliminate com- plet, chiar dacă manipulaţi această sculă electrică în mod regulamentar. Următoarele pericole pot apărea, dependente de tipul con- structiv şi execuţia acestei scule electrice:

1. Afecţiuni pulmonare, în cazul în care nu se

poartă mască de protecţie împotriva prafului adecvată. Anl_GC_EC_750_T_SPK7.indb 152Anl_GC_EC_750_T_SPK7.indb 152 18.09.14 15:3418.09.14 15:34RO

2. Afecţiuni auditive, în cazul în care nu se

poartă protecţie antifonică corespunzătoare.

3. Afecţiuni ale sănătăţii rezultate din vibraţia

mână-braţ, în cazul utilizării timp mai înde- lungat a aparatului sau a utilizării şi întreţinerii sale necorespunzătoare.

5. Înainte de punerea în funcţiune

Înainte de racordarea la reţeaua electrică asiguraţi-vă că datele de pe plăcuţa de identifi - care a maşinii corespund cu cele ale reţelei. Avertisment! Scoateţi întotdeauna ştecherul din priză înainte a executa reglaje la maşină. Avertisment! Racordaţi ferăstrăul cu lanţ la reţeaua de curent numai atunci când acesta a fost montat complet, iar lanţul a fost tensionat. Purtaţi întotdeauna mănuşi de protecţie atunci când lucraţi la ferăstrăul cu lanţ, pentru a evita vătămările. Scoateţi cu atenţie toate piesele din ambalaj şi verifi caţi dacă sunt complete (Fig. 1).

5.1 Montarea mânerului suplimentar

(Fig. 2, 2a) Mânerul suplimentar constă din mâner (L), piesa conjugată (M) şi 4 ş uruburi (F). Împingeţi mânerul (L) peste mânerul suport (Fig. 1/Poz. 2) şi prinderea curelei de umăr (E). Poziţionaţi piesa conjugată pe ţeava fi xă (6) deasupra prinderii pentru cureaua de umăr (E) şi înşurubaţi de jos mânerul (L) cu cele 4 şuruburi (F) pe piesa conjugată. După slăbirea celor 4 şuruburi (F) mânerul supli- mentar (Fig. 1/Poz. 5) poate fi deplasat pe ţeava fi xă (6) în funcţie de necesitate. Apoi strângeţi din nou cele 4 şuruburi (F), astfel încât mânerul suplimentar (Fig. 1/Poz. 5) să fi e iarăşi fi xat sigur pe ţeava fi xă (6).

5.2 Montarea lamei şi lanţului ferăstrăului

Desfaceţi şurubul de fixare a capacului roţii lanţului (Fig. 3).

Demontaţi capacul roţii lanţului.

A şezaţi lanţul în canelura circulară a lamei, aşa cum este indicat în imagine (Fig. 4/Poz. A).

Lama şi lanţul se vor aşeza în suportul ferăstrăului aşa cum este indicat în imagine (Fig. 5). Aici lanţul se va ghida după pinionul de antrenare (Fig. 5 / Poz. B).

Montaţi capacul roţii lanţului şi strângeţi cu mâna şurubul de fixare (Fig. 6 / Poz. C). Atenţie! Şurubul de fi xare se va înşuruba com- plet abia după reglarea tensionării lanţului de ferăstrău (vezi punctul 5.3).

5.3 Tensionarea lanţului

Avertisment! Înaintea efectuării controalelor şi a lucrărilor de reglare se va scoate întotdeauna ştecherul din priză. Purtaţi întotdeauna mănuşi de protecţie atunci când lucraţi la ferăstrăul cu lanţ, pentru a evita vătămările.

Desfaceţi puţin şurubul de fixare a capacului roţii lanţului (Fig. 3).

Reglaţi tensionare lanţului cu ajutorul şurubului de tensionare a lanţului (Fig. 7 / Poz. D). Prin rotire spre dreapta se măreşte tensionarea lanţului, prin rotire spre stân- ga se scade tensionarea acestuia. Lanţul ferăstrăului este tensionat corect atunci când acesta poate fi ridicat cca. 2 mm în mijlocul lamei (Fig. 8).

Se strânge şurubul de fixare (C) a roţii lanţului (Fig. 6). Atenţie! Toate elementele lanţului trebuie să se găsească corect în canelura de ghidare a lamei. Indicaţii pentru tensionarea lanţului: Pentru asigurarea unei funcţionări sigure, lanţul ferăstrăului trebuie să fi e tensionat corect. Veţi recunoaşte tensionarea optimală atunci când lanţul ferăstrăului poate fi ridicat cca. 2 mm în mijlocul lamei. Deoarece lanţul ferăstrăului se încălzeşte pe timpul tăierii şi se modifi că lungi- mea lui, controlaţi tensionarea lanţului la fi ecare 10 minute şi dacă este necesar reglaţi-o. Acest lucru este valabil în special pentru lanţurile noi. După terminarea lucrării, detensionaţi lanţul de ferăstrău deoarece prin răcire acesta se scurtează. Veţi evita astfel deteriorarea lanţului.

5.4 Ungerea lanţului de ferăstrău

Avertisment! Înaintea efectuării controalelor şi a lucrărilor de reglare se va scoate întotdeauna ştecherul din priză. Purtaţi întotdeauna mănuşi de protecţie atunci când lucraţi la ferăstrăul cu lanţ, pentru a evita vătămările. Indicaţie! Nu exploataţi niciodată ferăstrăul fără ulei pentru lanţ! Utilizarea ferăstrăului cu lanţ fără ulei de ungere a lanţului sau la un nivel al uleiului afl at sub marcajul minim duce la deteriorarea ferăstrăului cu lanţ! Anl_GC_EC_750_T_SPK7.indb 153Anl_GC_EC_750_T_SPK7.indb 153 18.09.14 15:3418.09.14 15:34RO

Indicaţie! Fiţi atenţi la condiţiile de temperatură: Temperaturile diferite ale mediului ambiant necesită lubrifi anţi cu vâscozităţi foarte diferite. La temperaturi joase aveţi nevoie de uleiuri fl uide (cu o vâscozitate mică) pentru a crea un fi lm de unsoare sufi cient. Dacă însă veţi folosi acelaşi ulei pe timp de vară, acesta se va lichefi a şi mai mult datorită temperaturilor înalte. Din acest motiv fi lmul de unsoare se poate întrerupe, lanţul se poate înfi erbânta şi se poate deteriora. Pe lângă aceasta unsoarea arde şi duce la o poluarea inutilă cu substanţe nocive. Umplerea rezervorului cu ulei (Fig. 9):

Lanţul de ferăstrău se aşează pe o suprafaţă plană.

Curăţaţi zona din jurul capacului rezervorului de ulei (Poz. 21) şi apoi deschideţi-l.

Umpleţi rezervorul (Poz. 20) cu ulei pentru ungerea lanţului de ferăstrău. Fiţi atenţi aici să nu intre mizerie în rezervor pentru a nu se înfunda duza de ulei.

Închideţi capacul rezervorului de ulei (Poz. 21).

Respectaţi prevederile legale în legătură cu nor- mele referitoare la protecţia fonică, care pot varia în funcţie de loc.

6.1 Plasarea curelei de umăr

Avertisment! Purtaţi în timpul lucrului întotdeau- na o curea de umăr. Opriţi întotdeauna aparatul înainte de desfacerea curelei de umăr. În caz con- trar există pericolul vătămării.

1. Fig. 10: Agăţaţi carabina (T) în prinderea cu-

2. Fig. 11: Puneţi cureaua de umăr (4) pe umăr

şi reglaţi lungimea curelei astfel încât prinde- rea curelei să se afl e în dreptul şoldului.

3. Fig. 12: Cureaua de umăr este întotdeau-

na prevăzută cu o cataramă. Deschideţi închizătorul în direcţia săgeţii, în cazul în care trebuie să puneţi aparatul repede deoparte. Avertisment! Purtaţi cureaua numai peste un umăr şi niciodată diagonal peste umăr şi piept, astfel încât, în caz de pericol să puteţi îndepărta aparatul repede de corp.

6.2 Reglarea ţevii telescopice (Fig. 13)

1. Deschideţi (a) blocajul pentru ţeava

2. Trageţi ţeava telescopică (9) afară până când

lungimea ei atinge înălţimea de lucru potrivită.

3. Închideţi (b) din nou blocajul pentru ţeava

Cablul de reţea se va cupla la un cablu pre- lungitor corespunzător. Fiţi atenţi ca acest cablu prelungitor să fie dimensionat pentru puterea ferăstrăului cu lanţ.

Cablul prelungitor se va asigura împotriva tragerii şi decuplării accidentale aşa cum este indicat în figura 14.

Cablul prelungitor se va racorda la o priză cu protecţie de contact instalată regulamentar. Recomandăm folosirea unui cablu de culoare semnalizatoare (roşu sau galben). Acest lucru reduce pericolul unei deteriorări accidentale a cablului de către ferăstrăul cu lanţ.

Ţineţi ferăstrăul strâns cu ambele mâini de mânere (degetul mare se află sub mânerul suplimentar).

Se apasă şi se ţine apăsat blocajul de pornire (Fig. 14/Poz. R).

Porniţi ferăstrăul cu lanţ cu întrerupătorul por- nire/oprire (Fig. 14/Poz. 3) Blocajul împotriva pornirii poate fi acum eliberat. Oprirea Se eliberează întrerupătorul pornire/oprire (Fig. 14/Poz. 3). Scoateţi întotdeauna ştecherul din priză atunci când întrerupeţi lucrul. Anl_GC_EC_750_T_SPK7.indb 154Anl_GC_EC_750_T_SPK7.indb 154 18.09.14 15:3418.09.14 15:34RO

7. Lucrul cu ferăstrăul cu lanţ

Pregătirea Înaintea oricărei utilizări şi în caz de eventuale deteriorări controlaţi următoarele puncte, pentru a putea lucra în siguranţă: Starea ferăstrăului cu lanţ Înaintea începerii lucrului controlaţi ferăstrăul cu lanţ dacă nu prezintă deteriorări la carcasă, la cablul de reţea, la lanţ şi la lamă. Nu puneţi niciodată în funcţiune un aparat evident deterio- rat. - Pericol de accidentare! Pericol! Dispozitivele de protecţie nu au voie să fi e îndepărtate sau modifi cate. - Pericol de ac- cidentare! Nu folosiţi ferăstrăul atunci când dis- pozitivele de protecţie nu funcţionează impecabil. Nu încercaţi să reparaţi singuri dispozitivele de protecţie relevante pentru siguranţă ci adresaţi- vă la service-ul nostru sau la un atelier similar califi cat. Utilizaţi numai accesorii şi piese de schimb admi- se de producător. În caz contrar există pericol de accidentare sau deteriorare a aparatului. Recipientul pentru ulei Nivelul uleiului în rezervor. Controlaţi chiar şi pe timpul lucrului dacă există sufi cient ulei în rezer- vor. Nu folosiţi niciodată ferăstrăul, atunci când nu există ulei în rezervor sau când nivelul acestuia a scăzut sub marcajul minim, pentru a evita deteri- orarea ferăstrăului cu lanţ. Un rezervor plin ajunge de regulă pentru circa 10 minute, în funcţie de pauze şi de sarcină. Lanţul ferăstrăului Tensionarea lanţului de ferăstrău, starea de uzură a dinţilor. Cu cât lanţul de ferăstrău este mai ascuţit, cu atât ferăstrăul poate fi folosit şi controlat mai uşor. Acest lucru este valabil şi pentru tensionarea lanţului. Verifi caţi pe timpul lucrului cel târziu la fi ecare 10 minute tensionarea lanţului, pentru a mări siguranţa dumneavoastră de lucru! În special lanţurile de ferăstrău noi tind să se întindă mai mult. Nu atingeţi lanţul ferăstrăului dacă aparatul este pornit. Dacă lanţul ferăstrăului este blocat de un obiect străin opriţi imediat aparatul şi îndepărtaţi obiectul - pericol de accidentare! Îmbrăcămintea de protecţie Purtaţi neapărat îmbrăcăminte de protecţie corespunzătoare, strânsă pe corp cum ar fi pan- taloni de protecţie împotriva tăieturilor, mănuşi şi încălţăminte de siguranţă. Protejarea auzului şi ochelari de protecţie. Purtaţi cască de protecţie cu protecţie integrată a auzului şi feţei. Aceasta oferă protecţie împotriva ramurilor în cădere şi loviturilor bruşte provocate de crengi. Lucrul în siguranţă

Pentru garantarea desfăşurării lucrului în siguranţă este prescris un unghi de lucru de max. 60°.

Nu staţi niciodată sub creanga pe care o tăiaţi.

Fiţi atenţi la tăierea crengilor tensionate şi aşchiile de lemn.

Există pericolul de accidentare prin crengi care cad şi bucăţi de lemn azvârlite!

Ţineţi alte persoane şi animale la distanţă de zona periculoasă atunci când maşina este în funcţiune.

Aparatul nu este protejat împotriva unui şoc electric la atingerea liniilor de înaltă tensiune. Păstraţi o distanţă de cel puţin 10 m de liniile conductoare de curent. Există pericol de mo- arte prin electrocutare!

Pe pantă staţi întotdeauna deasupra sau late- ral de creanga pe care o tăiaţi.

Ţineţi aparatul cât se poate de aproape de corp. Astfel vă păstraţi cel mai bine echilibrul. Tehnici de tăiere

La tăierea crengilor ţineţi aparatul într-un un- ghi de maxim 60° faţă de orizontală, pentru a nu fi lovit de crengile care cad (Fig. 17).

T ăiaţi întâi crengile de jos ale unui copac. Ast- fel se uşurează căderea crengilor tăiate. AVERTISMENT! Nu staţi niciodată sub creanga pe care o tăiaţi - ţineţi cont de zona perimetrul de cădere a crengilor care cad! - Crengile care cad pe sol pot sări în sus - pericol de accidentare.

După terminarea tăieturii, greutatea ferăstrăului creşte abrupt pentru operator, deoarece ferăstrăul nu mai este sprijinit pe creangă. Există pericolul de pierdere a cont- rolului asupra ferăstrăului.

Scoateţi ferăstrăul numai cu lanţul de ferăstrău aflat în mişcare din tăietură. Astfel se împiedică prinderea lanţului. Anl_GC_EC_750_T_SPK7.indb 155Anl_GC_EC_750_T_SPK7.indb 155 18.09.14 15:3418.09.14 15:34RO

Nu tăiaţi cu vârful ferăstrăului.

Nu tăiaţi în gulerul de lângă trunchiul copacu- lui. Acest lucru împiedică vindecarea copacu- lui. Tăierea crengilor mai mici (Fig. 15): Aşezaţi partea tăietoare a ferăstrăului pe creangă. Astfel evitaţi mişcări bruşte ale ferăstrăului la începerea tăieturii. Deplasaţi ferăstrăul de sus în jos cu o uşoară presiune prin creangă. Tăierea crengilor mai mari şi mai lungi (Fig. 18): Executaţi la tăierea crengilor mai mari o tăietură ajutătoare. Tăiaţi întâi cu partea superioară a lamei de jos în sus până la 1/3 din diametrul crengii (a). Tăiaţi apoi de sus în jos cu partea inferioară a lamei până ajungeţi la tăietura inferioară. (b). Tăiaţi crengile mari în mai multe etape, astfel în- cât să aveţi controlul asupra locului de cădere. Recul Prin recul se înţelege sărirea bruscă în sus şi înapoi a ferăstrăului în funcţiune. Cauzele sunt de cele mai multe ori atingerea obiectului de prelucrat cu vârful lamei sau blocarea lanţului de ferăstrău. Pe timpul unui recul iau naştere abrupt forţe foarte puternice. Din acest motiv ferăstrăul cu lanţ reacţionează de obicei necontrolat. Urmările sunt deseori vătămări grave ale operatorului sau a persoanelor din apropiere. Pericolul producerii unui recul este cel mai mare atunci când aşezaţi ferăstrăul cu vârful pe locul de tăiat, deoarece acolo efectul de ridicare este cel mai mare. De aceea, poziţionaţi ferăstrăul întotdeauna cât se poate de orizontal. Atenţie!

Fiţi atenţi întotdeauna la tensionarea corectă a lanţului!

Folosiţi numai ferăstraie cu lanţ cu o funcţionare impecabilă!

Lucraţi numai cu un ferăstrău cu lanţ ascuţit regulamentar!

Nu se va tăia niciodată cu muchia de sus sau cu vârful lamei ferăstrăului!

Ţineţi întotdeauna ferăstrăul cu lanţ strâns cu ambele mâini! Tăierea lemnului tensionat Pericol! Tăierea lemnului sub tensiune necesită o atenţie deosebită! Lemnul tensionat care se detensionează prin tăiere, reacţionează câteodată complet necontrolat. Acest lucru po- ate provoca vătămări grave sau chiar mortale. Aceste lucrări trebuiesc efectuate numai de către specialişti instruiţi.

8.1 Schimbarea lanţului şi lamei ferăstrăului

Lama trebuie schimbată atunci când: Canelura de ghidare a lamei este uzată. Procedaţi aici aşa cum s-a descris în capitolul “Montarea lamei şi lanţului de ferăstrău”!

8.2 Verifi carea ungerii automate a lanţului

Verifi caţi cu regularitate funcţionarea ungerii auto- mate a lanţului pentru a se evita supraîncălzirea şi deci deteriorarea lamei şi lanţului ferăstrăului pro- vocate de aceasta. Îndreptaţi pentru aceasta vâr- ful lamei asupra unei suprafeţe drepte (scândură, faţa tăiată a unui copac) şi lăsaţi ferăstrăul să meargă. Dacă pe timpul acestei operaţii se observă o urmă de ulei crescătoare, ungerea automată a lanţului funcţionează impecabil. Dacă nu se observă formarea unei urme de ulei clare, citiţi indicaţiile corespunzătoare din “Căutarea erorilor”! Dacă nici aceste indicaţii nu vă ajută mai departe, adresaţi-vă service-ului nostru sau unui alt atelier de specialitate similar califi cat. Atenţie! Nu atingeţi suprafaţa. Păstraţi o distanţă de siguranţă corespunzătoare (cca. 20 cm)

8.3 Ascuţirea lanţului ferăstrăului

Un lucru efectiv cu ferăstrăul cu lanţ este numai atunci posibil, când lanţul ferăstrăului se găseşte într-o stare bună şi este ascuţit. Prin aceasta se reduce şi pericolul unui recul. Lanţul ferăstrăului poate fi ascuţit de orice comerciant de spe- cialitate. Nu încercaţi să ascuţiţi singur lanţul ferăstrăului atunci când nu dispuneţi de uneltele corespunzătoare şi experienţa necesară. Anl_GC_EC_750_T_SPK7.indb 156Anl_GC_EC_750_T_SPK7.indb 156 18.09.14 15:3418.09.14 15:34RO

9. Schimbarea cablului de racord la

reţea Pericol! În cazul deteriorării cablului de racord la reţea a acestui aparat, pentru a evita pericolele acesta trebuie înlocuit de către producător sau un scervi- ce clienţi sau de opersoană cu califi care similară.

10. Curăţare, depozitare şi

comandarea pieselor de schimb Înainte de depozitare executaţi lucrările de curăţare şi întreţinere necesare.

Curăţaţi cu regularitate mecanismul de tensi- onare prin suflarea acestuia cu un jet de aer sub presiune sau cu o perie. Nu folosiţi unelte de curăţare.

P ăstraţi mânerele curate, fără urme de ulei pe ele, pentru a avea întotdeauna o stabilitate sigură.

Dacă este necesar, curăţaţi aparatul cu o cârpă umedă şi eventual cu un detergent uşor. Pericol!

Înaintea fiecărei operaţii de curăţire se va scoate ştecherul din priză.

Pentru curăţire nu se va introduce aparatul sub nici o formă în apă sau în alte lichide.

Dacă ferăstrăul cu lanţ nu este folosit un timp îndelungat, atunci îndepărtaţi uleiul din rezervor. Aşezaţi lanţul ferăstrăului şi lama într-o baie de ulei şi înveliţi-le apoi în hârtie uleioasă.

Depozitaţi aparatul şi accesoriile acestuia la loc întunecos, uscat şi ferit de îngheţ, precum şi inaccesibil copiilor. Temperatura de depozi- tare optimă este între 5 şi 30 ˚C.

10.3 Comanda pieselor de schimb:

La comanda pieselor de schimb trebuie comuni- cate următoarele informaţii;

Numărul articolului aparatului

Numărul de identificare al aparatului

Numărul de piesă de schimb al piesei de schimb necesare Informaţii şi preţuri actuale găsiţi la adresa www.isc-gmbh.info

11. Eliminarea şi reciclarea

Aparatul se afl ă într-un ambalaj pentru a împiedi- ca pagubele de transport. Acest ambalaj este o materie primă şi este astfel refolosibil sau poate fi readus în circuitul de revalorifi care a materiilor prime. Aparatul şi piesele sale auxiliare sunt con- struite din diferite materiale, cum ar fi de exemplu metal sau material plastic. Aparatele electrice nu se vor arunca la gunoiul menajer. Pentru salubri- zarea corespunzătoare, aparatul se va preda la un centru de colectare. Dacă nu aveţi cunoştinţă unde se afl ă un centru de colectare, informaţi-vă în acest sens la administraţia comunală. Anl_GC_EC_750_T_SPK7.indb 157Anl_GC_EC_750_T_SPK7.indb 157 18.09.14 15:3418.09.14 15:34RO

12. Depistarea erorilor

Atenţie! Înainte de efectuarea acestei operaţii se va opri aparatul şi se va scoate ştecherul din priză. Tabelul următor indică anumite simptome ale deranjamentelor şi descrie cum se pot remedia acestea, atunci când maşina dumneavoastră nu ar lucra odată corespunzător. Dacă cu ajutorul acestor informaţii nu puteţi localiza şi remedia deranjamentul, adresaţi-vă vă rugăm atelierului dumneavoastră service. Cauza Deranjamentul Remediere Ferăstrăul cu lanţ nu funcţionează - Nu există alimentare cu curent - Priza defectă - Cablul prelungitor este deteriorat - Siguranţa defectă - Se controlează alimentarea cu cu- rent - Se încearcă alte surse de curent, eventual se schimbă - Se controlează cablul, eventual se schimbă - Se schimbă siguranţa Ferăstrăul cu lanţ lucrează intermitent - Contact extern slăbit - Contact intern slăbit - Întrerupătorul pornire/oprire defect - Se contactează un atelier de speci- alitate - Se contactează un atelier de speci- alitate - Se contactează un atelier de speci- alitate Lanţul de ferăstrău uscat - Nu există ulei în rezervor - Aerisirea din capacul rezervorului cu ulei înfundată - Canalul de scurgere a uleiului în- fundat - Se completează cu ulei - Se curăţă capacul rezervorului cu ulei - Se curăţă canalul de scurgere a uleiului Lan ţul/şina de ghi- dare fi erbinţi - Nu există ulei în rezervor - Aerisirea din capacul rezervorului cu ulei înfundată - Canalul de scurgere a uleiului în- fundat - Lanţul tocit - Se completează cu ulei - Se curăţă capacul rezervorului cu ulei - Se curăţă canalul de scurgere a uleiului - Se ascute sau se înlocuieşte lanţul Ferăstrăul rupe, vibrează sau nu taie corect. - Tensionarea lanţului prea lejeră - Lanţul tocit - Lanţul uzat - Dinţii ferăstrăului sunt îndreptaţi în direcţie falsă - Se reglează tensionarea lanţului - Se ascute sau se înlocuieşte lanţul - Se înlocuieşte lanţul - Se montează lanţul ferăstrăului din nou cu dinţii în direcţia corectă Anl_GC_EC_750_T_SPK7.indb 158Anl_GC_EC_750_T_SPK7.indb 158 18.09.14 15:3418.09.14 15:34RO

Numai pentru ţări ale UE Nu aruncaţi aparatele electrice la gunoiul menajer! Conform directivei europene 2012/19/CE cu privire la aparatele electrice şi electronice vechi şi punerea în aplicare în legislaţia naţională, aparatele electrice uzate trebuie colectate separat şi supuse unui ciclu de reciclare ecologic. Alternativă de reciclare la apelul de trimitere înapoi: Alternativ returnării, proprietarul aparatului electric este obligat să participe la o valorifi care corectă a acestuia, în cazul renunţării asupra proprietăţii aparatului. Aparatul vechi poate fi predat în acest sens unui centru de colectare, care execută o îndepărtare conform legilor naţionale referitoare la reciclare şi deşeuri. Nu sunt afectate accesoriile ataşate aparatelor vechi şi materiale auxiliare fără componente electrice. Retipărirea sau orice altă multiplicare a documentaţiei şi documentelor însoţitoare ale produselor, chiar şi parţial, este permisă numai cu acordul în mod expres a fi rmei iSC GmbH. Ne rezervăm dreptul pentru modifi cări de ordin tehnic Anl_GC_EC_750_T_SPK7.indb 159Anl_GC_EC_750_T_SPK7.indb 159 18.09.14 15:3418.09.14 15:34RO

Informaţii de service În toate ţările menţionate în certifi catul de garanţie dispunem de parteneri de service competenţi, datele de contact ale acestora le puteţi găsi în certifi catul de garanţie. Aceşti parteneri vă stau la dispoziţie pentru toate problemele referitoare la service, piese de schimb şi de uzură sau aprovizionarea cu mate- riale de consum. Se va ţine cont de faptul că la acest produs, următoarele piese sunt supuse unei uzuri naturale sau da- torate utilizării resp. că aceste piese sunt necesare ca materiale de consum. Categorie exemplu Piese de uzură* Lanţul ferăstrăului, lama ferăstrăului Material de consum/ Piese de consum* Ulei pentru ferăstrăul cu lanţ Piese lipsă

• nu este cuprins în livrare în mod obligatoriu! În caz de deteriorări sau defecte, vă rugăm să anunţaţi acest lucru pe pagina de internet www.isc-gmbh. info. Vă rugăm să ţineţi cont de descrierea exactă a defecţiunii şi răspundeţi în orice caz la următoarele întrebări:

A funcţionat aparatul o dată sau a fost de la început defect?

Aţi remarcat ceva înainte de defectarea aparatului (simptom înainte de defectare)?

Ce fel de defecţiune prezintă aparatul după părerea dumneavoastră (simptom principal)? Descrieţi această defecţiune. Anl_GC_EC_750_T_SPK7.indb 160Anl_GC_EC_750_T_SPK7.indb 160 18.09.14 15:3418.09.14 15:34RO

Certifi cat de garanţie Stimată clientă, stimate client, produsele noastre sunt supuse unui control de calitate riguros. Dacă totuşi vreodată acest aparat nu va funcţiona ireproşabil, ne pare foarte rău şi vă rugăm să vă adresaţi centrului nostru service, la ad- resa indicată la fi nalul acestui certifi cat de garanţie. Bineînţeles că vă stăm şi la telefon cu plăcere la dispoziţie, la numerele de service menţionate. Pentru revendicarea pretenţiilor de garanţie trebuie ţinut cont de următoarele:

1. Aceste instrucţiuni de garanţie reglementează prestaţiile de garanţie suplimentare. Pretenţiile

dumneavoastră de garanţie legale nu sunt atinse de această garanţie. Prestaţia noastră de garanţie este gratuită pentru dumneavoastră.

ia de garanţie se extinde în exclusivitate asupra defectelor la aparat care provin din erori de material sau de fabricaţie şi se limitează, în funcţie de decizia noastră, la remedierea acestor defec- te respectiv la schimbarea aparatului. Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utili- zare în scopuri lucrative, meşteşugăreşti sau profesionale. Din acest motiv nu se va încheia un con- tract de garanţie, atunci când aparatul este folosit în perioada de garanţie în întreprinderi lucrative, meşteşugăreşti sau industriale precum şi pentru activităţi similare.

3. Excluse de la garanţie sunt următoarele:

- Deteriorări datorate neluării în considerare a instrucţiunilor de montare, a instrucţiunilor de utilizare sau instalării necompetente (cum ar fi de exemplu racordarea la o tensiune de reţea greşită sau la un curent greşit), neluării în considerare a prescripţiilor referitoare la lucrările de întreţinere şi siguranţă, expunerea aparatului la condiţii de mediu anormale sau îngrijire şi întreţinere insufi cientă. - Deteriorări ale aparatului, cauzate de utilizarea abuzivă sau improprie (cum ar fi suprasolicitarea aparatului sau folosirea uneltelor ataşabile sau auxiliarilor neadmişi), intrarea corpurilor străine în aparat (cum ar fi nisip, pietre sau praf, deteriorări din timpul transportului), recurgerea la violenţă sau infl uenţe străine (cum ar fi de exemplu deteriorări datorită căderii). - Deteriorări ale aparatului sau ale unor părţi ale acestuia, care se explică prin uzură normală, conformă utilizării sau altă uzură naturală.

4. Durata de garanţie este de 24 luni şi începe din ziua cumpărării aparatului. Pretenţiile de garanţie se

vor revendica în interval de două săptămâni de la data apariţiei defectului. Este exclusă revendica- rea pretenţiei de garanţie după expirarea duratei de garanţie. Repararea sau schimbarea aparatului nu duce nici la prelungirea duratei de garanţie şi nici nu se va fi xa o durată de garanţie nouă pentru prestaţia efectuată la acest aparat sau pentru o piesă schimbată la acesta. Acest lucru este valabil şi în cazul unui service la faţa locului.

5. Pentru revendicarea pretenţiilor de garanţie, vă rugăm să anunţaţi aparatul defect la: www.isc-gmbh.

info. Dacă defectul aparatului este cuprins în prestaţiile noastre de garanţie, veţi primi imediat înapoi aparatul reparat sau un aparat nou. Bineînţeles că remediem cu plăcere contra cost şi defecte la aparate care nu sunt sau nu mai sunt cup- rinse în prestaţiile de garanţie. Pentru aceasta trimiteţi va rugăm aparatul la adresa noastră service: La piesele de uzură, de consum şi piesele lipsă vă informăm în mod expres, că trebuie avute în vedere restricţiile garanţiei menţionate în informaţiile de service ale acestor instrucţiuni de utilizare. Anl_GC_EC_750_T_SPK7.indb 161Anl_GC_EC_750_T_SPK7.indb 161 18.09.14 15:3418.09.14 15:34GR
