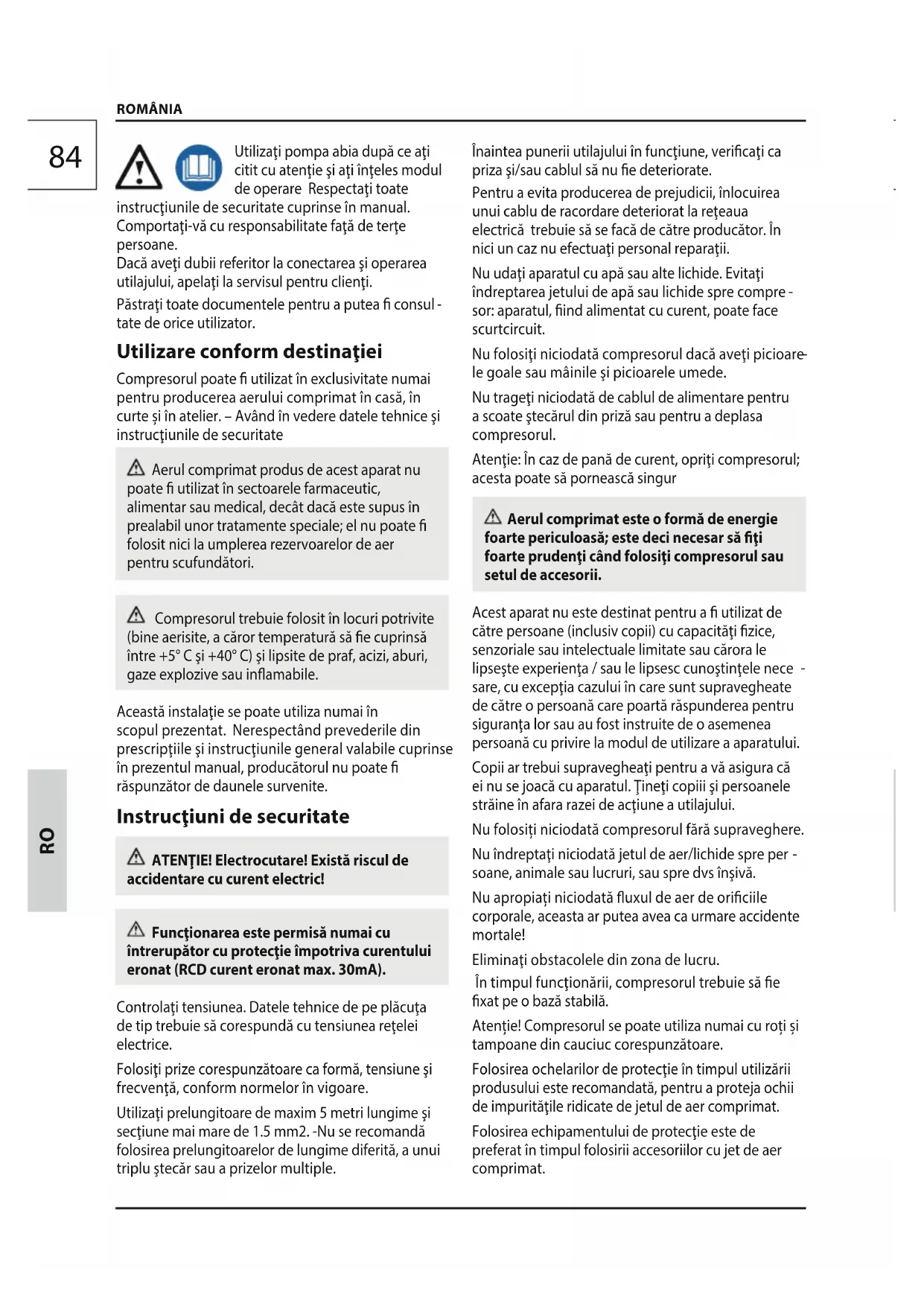

Utilizaţi pompa abia după ce aţi citit cu atenţie şi aţi înţeles modul de operare Respectaţi toate instrucţiunile de securitate cuprinse în manual. Comportaţi-vă cu responsabilitate faţă de terţe persoane. Dacă aveţi dubii referitor la conectarea şi operarea utilajului, apelaţi la servisul pentru clienţi. Păstraţi toate documentele pentru a putea consul

tate de orice utilizator. Utilizare conform destinaţiei Compresorul poate utilizat în exclusivitate numai pentru producerea aerului comprimat în casă, în curte și în atelier. – Având în vedere datele tehnice şi instrucţiunile de securitate Aerul comprimat produs de acest aparat nu poate utilizat în sectoarele farmaceutic, alimentar sau medical, decât dacă este supus în prealabil unor tratamente speciale; el nu poate folosit nici la umplerea rezervoarelor de aer pentru scufundători. Compresorul trebuie folosit în locuri potrivite (bine aerisite, a căror temperatură să e cuprinsă între +5° C şi +40° C) şi lipsite de praf, acizi, aburi, gaze explozive sau inamabile. Această instalaţie se poate utiliza numai în scopul prezentat. Nerespectând prevederile din prescripţiile şi instrucţiunile general valabile cuprinse în prezentul manual, producătorul nu poate răspunzător de daunele survenite. Instrucţiuni de securitate ATENŢIE! Electrocutare! Există riscul de accidentare cu curent electric! Funcţionarea este permisă numai cu întrerupător cu protecţie împotriva curentului eronat (RCD curent eronat max. 30mA). Controlaţi tensiunea. Datele tehnice de pe plăcuţa de tip trebuie să corespundă cu tensiunea reţelei electrice. Folosiţi prize corespunzătoare ca formă, tensiune şi frecvenţă, conform normelor în vigoare. Utilizaţi prelungitoare de maxim 5 metri lungime şi secţiune mai mare de 1.5 mm2. -Nu se recomandă folosirea prelungitoarelor de lungime diferită, a unui triplu ştecăr sau a prizelor multiple. Înaintea punerii utilajului în funcţiune, vericaţi ca priza şi/sau cablul să nu e deteriorate. Pentru a evita producerea de prejudicii, înlocuirea unui cablu de racordare deteriorat la reţeaua electrică trebuie să se facă de către producător. În nici un caz nu efectuaţi personal reparaţii. Nu udaţi aparatul cu apă sau alte lichide. Evitaţi îndreptarea jetului de apă sau lichide spre compre

sor: aparatul, ind alimentat cu curent, poate face scurtcircuit. Nu folosiţi niciodată compresorul dacă aveţi picioare

le goale sau mâinile şi picioarele umede. Nu trageţi niciodată de cablul de alimentare pentru a scoate ştecărul din priză sau pentru a deplasa compresorul. Atenţie: În caz de pană de curent, opriţi compresorul; acesta poate să pornească singur Aerul comprimat este o formă de energie foarte periculoasă; este deci necesar să ţi foarte prudenţi când folosiţi compresorul sau setul de accesorii. Acest aparat nu este destinat pentru a utilizat de către persoane (inclusiv copii) cu capacităţi zice, senzoriale sau intelectuale limitate sau cărora le lipseşte experienţa / sau le lipsesc cunoştinţele nece

sare, cu excepţia cazului în care sunt supravegheate de către o persoană care poartă răspunderea pentru siguranţa lor sau au fost instruite de o asemenea persoană cu privire la modul de utilizare a aparatului. Copii ar trebui supravegheaţi pentru a vă asigura că ei nu se joacă cu aparatul. Ţineţi copiii şi persoanele străine în afara razei de acţiune a utilajului. Nu folosiți niciodată compresorul fără supraveghere. Nu îndreptaţi niciodată jetul de aer/lichide spre per

soane, animale sau lucruri, sau spre dvs înşivă. Nu apropiați niciodată uxul de aer de oriciile corporale, aceasta ar putea avea ca urmare accidente mortale! Eliminaţi obstacolele din zona de lucru. În timpul funcţionării, compresorul trebuie să e xat pe o bază stabilă. Atenție! Compresorul se poate utiliza numai cu roți și tampoane din cauciuc corespunzătoare. Folosirea ochelarilor de protecţie în timpul utilizării produsului este recomandată, pentru a proteja ochii de impurităţile ridicate de jetul de aer comprimat. Folosirea echipamentului de protecţie este de preferat în timpul folosirii accesoriilor cu jet de aer comprimat. ROMÂNIA85

trebuie ca, înaintea primei puneri în funcțiune, să e vericat de un specialist. Acest control trebuie impus de beneciar. (conform BetrSichV §§17 nr. 25 (directi- va privitoare la securitatea operațională) Atenție! În cazul montării pe instalații automate, acestea trebuie prevăzute cu instalații adecvate de alarmă, respectiv de siguranță pentru cazul căderii de curent sau a unei funcțiuni eronate, eventual a defectării compresorului ( de ex. linia de alimentare, etc.) Păstra mașini și unelte nefolosite în condiții de siguranță într-un loc uscat, la îndemâna copiilor. Funcționare a scule pneumatice Pentru a se asigura funcționarea perfectă și sigură a ustensilelor pneumatice rotative și de batere, cum ar cheile de impact, capsatoarele sau bătătoarele de cuie, etc., aerul comprimat trebuie adus forțat prin gresor sau prin unitatea de întreținere, ltrat, respectiv cu ulei. Pentru vopsire ar trebui folosit în orișice caz separa

torul de apă ltrată. Pentru a selecta o sculă pneumatică adecvată trebuie neapărat să se țină cont de consumul de aer al usten

silei și de cantitatea ecientă livrată de compresor. (Ustensile pneumatice și accesorii veți găsi la www. guede.com) Funcționare la temperaturi scăzute La temperaturi scăzute până la 5° C pot interveni inconveniente la pornire care se manifestă numai prin mârâitul electromotorului. Într-un astfel de caz motorul trebuie imediat deconectat și, într-un mediu mai cald, efectuată înlocuirea uleiului ( 5W30 ). Exigenţe la adresa operatorului Operatorul trebuie ca, înainte de a folosi utilajul, să citească cu atenţie modul de operare. Calicare: În afară de o instruire amănunţită din partea unui specialist, nu este necesară nici o altă ca

licare specială pentru deservirea prezentului utilaj. Vârsta minimă: Utilajul poate operat numai de persoane care au împlinit vârsta de 16 ani. Excepţie o fac minorii în cadrul pregătirii lor profesionale pentru a obţine deprinderi, aceasta doar sub supravegherea instructorului. Instructaj: Utilizarea aparatului necesită numai o in- struire adecvată din partea unui specialist, respectiv de modul de operare. Un instructaj special nu este necesar. Păstraţi întotdeauna o distanţă de siguranţă, de cel puţin 4 metri, între compresor şi zona de lucru. Atenție! La desfacerea cuplei rapide, vă poate plesni furtunul pneumatic! - Țineți temeinic furtunul pneu

matic în timp ce operați cupla rapidă. Pentru deplasarea compresorului, folosiţi-vă numai de mânerul corespunzător. Folosirea compresorului în scopurile pentru care a fost proiectat (umare, anumite operaţii care necesită racordarea ustensilelor pneumatice, vopsire, spălare cu detergenţi apoşi, etc.) impune cunoaşterea şi respectarea normelor prevăzute, specice ecărui caz. Acest compresor funcţionează cu un raport de intermitenţă (indicat pe plăcuţa cu datele tehnice) de 60% (6 minute de funcţionare şi 4 minute de pauză) pentru a evita încălzirea excesivă a motorului elec

tric. Dacă se verică o astfel de situaţie, mecanismul de protecţie termică cu care aparatul este dotat intervine şi întrerupe alimentarea compresorului cu curent electric. Odată ce se restabilesc parametrii de temperatură ideali pentru motor, compresorul porneşte în mod automat. Atenție! Niciodată nu porniți, respectiv nu opriții compresorul cu ajutorul ștecherului. Apăsați întot

deauna comutatorul de presiune. Nu lăsați compresorul conectat peste noapte, ar putea deveni o sursă de pericol. La sfârșitul zilei de lucru deconectați întotdeauna cu întrerupătorul/comutatorul, evacuați receptorul de aer și deconectați compresorul de la rețea. Atenţie: apa de condens, dacă nu este eliminată, poate duce la coroziunea rezervorului, limitând capa

citatea acestuia şi prejudiciind siguranţa. LICHIDAREA apei de condens (dat ind că este un produs poluant) trebuie să e efectuată respectând normele de protecţie a mediului înconjurător şi legile în vigoare. Nu lăsaţi niciodată compresorul în aer liber: ploaia, soarele, ceaţa sau zăpada îl pot deteriora. Dacă utilizaţi acest compresor în aer liber, amintiţi-vă ca, după utilizare, să-l depozitaţi într-un loc acoperit sau închis. Nu utilizaţi niciodată compresorul în aer liber dacă plouă sau în condiţii meteorologice adverse. Nu plasaţi obiecte inamabile sau din nailon sau stofă lângă şi/sau pe compresor. Nu acoperiţi prizele de aer de pe compresor. Este interzisă montarea compresorului pe un vehicul în scopuri industriale și fără o recepție efectuată de un specialist! Dacă utilizați compresorul în scopuri industriale, ROMÂNIA86

Comportament în cazuri extreme Acordaţi rănitului primul ajutor şi chemaţi într-un timp cât mai scurt ajutorul calicat al medicului. Păziţi rănitul de alte accidente, şi calmaţi-l. În cazul unui eventual accident, la locul de muncă trebuie să se găsească întotdeauna la îndemână o trusă medicală de prim-ajutor, conform normei DIN 13164. Materialul pe care îl veţi consuma din trusa medicală trebuie completat imediat.

1. Locul accidentului

2. Tipul accidentului

3. Numărul răniţilor

Lichidare Instrucțiunile pentru lichidare reies din pictogra- mele amplasate pe aparat, respectiv pe ambalaj. Descrierea sensului acestora îl veți găsi la capitolul ”Marcare”. Lichidarea ambalajului de transport Ambalajul protejează aparatul împotriva deteriorărilor în timpul transportului. Materialele de ambalaj sunt selectate de regulă în funcție de aspecte ecologice acceptabile și sub aspectul gestionării deșeurilor, de aceea acestea sunt recicla- bile. Redare Pericol de asxiere! Depuneți părți ale ambalajului la loc inaccesibil copiilor și lichidați-le cât mai curând. Întreţinere Înaintea efectuării oricărei intervenţii pe pompă, întotdeauna scoateţi mai întâi ştecherul cablului de alimentare din priza de la reţea. Utilizaţi accesoriul în gol pentru a elimina aerul din rezervor. Înaintea oricărei utilizări a pompei, efectuaţi proba vizuală şi convingeţi-vă că pompa, mai ales cablul de reţea şi ştecherul, nu sunt deteriorate. Supapă de siguranță control funcțiune . Pompa nu poate utilizată în cazul în care este defectă pompa sau instalaţiile de protecţie de pe ea. În cazul în care aparatul este defect, reparaţia poate executată în exclusivitate de servisul pentru clienţi. Utilizaţi numai accesorii şi piese de schimb originale. Nu folosiţi solvenţi, lichide inamabile sau toxice pentru curăţarea pistolului. Utilizaţi în acest scop o cârpă umedă; vericaţi mai întâi ca ştecărul să e scos din priză. Numai un utilaj întreţinut şi îngrijit cu regula

ritate poate de un ajutor real. Întreţinerea şi grija insucientă de utilaj poate duce la accidente neprevăzute. În caz de necesitate, veți găsi lista pieselor de schimb pe pagina www.guede.com. Garanţie Perioada de garanție de 12 luni la o utilizare industrială, 24 de luni pentru consumatori, începând cu data achiziției aparatului. Garanţia se referă în exclusivitate la defecţiunile pro

vocate de defectele de material sau de producţie. La reclamaţia în perioada de garanţie trebuie prezentat documentul de achiziţie original, cu data vânzării. Garanţia nu ia în considerare utilizarea neprofesională, ca de ex. suprasolicitarea utilajului, utilizarea forţată, defectarea prin intervenţie străină sau cu obiecte străine. Nerespectarea modului de utilizare şi de montaj ca şi uzura normală de asemeni nu intră în garanţie. Service Aveţi întrebări de ordin tehnic? Reclamaţii? Aveţi ne- voie de piese de schimb sau de manualul de operare? Pe site-ul nostru www.guede.com, la secţia de Servis vă vom ajuta în mod rapid şi nebirocratic. Vă rugăm să ne ajutaţi să vă ajutăm. Pentru ca utilajul dvs. să poată identicat în caz de reclamaţie, avem nevoie de numărul seriei, numărul comenzii şi de anul de producţie. Toate aceste date le veţi găsi pe plăcuţa de tip. Pentru ca toate aceste date să e mereu la îndemână, vă rugăm să le notaţi mai jos. Nr. serie: Nr. comandă: An de producţie: Informații importante pentru client Atragem atenția că înapoierea utilajului în timpul pe- rioadei de garanție și după aceasta trebuie efectuată numai în ambalajul original. Această măsură este luată pentru a se evita deteriorarea inutilă în timpul transportului și soluționarea deseori controversată ROMÂNIA87

ROMÂNIA a acesteia. Utilajul este protejat în mod optim numai în ambalajul original, astfel este asigurată și soluționarea rapidă și fără piedici a reclamației. Simboluri Citiţi modul de utilizare. Purtaţi ochelari de protecţie! Purtaţi căşti de protecţie a auzului Ocrotiţi de umezeală Nu expuneţi utilajul ploii. Este interzis de a deplasa/trage de cablu Avertisment/atenţie Atenţie! Pericol electric Atenție - suprafață erbinte! Pericol de arsuri! Pericol pornire automată Aparate electrice sau electronice defecte şi /sau lichidate trebuie să e predate la punctele de colectare corespunzătoare. Ocrotiţi de umezeală Direcţia de amplasare a ambalajului - în sus88

Înlăturare defecțiune Defecţiune Cauză Remediere La conectare, compresorul nu pornește Presiunea din receptor este mai mare decât presiunea de conectare Evacuați presiunea din receptor astfel ca comutatorul de presiune să se conecteze automat Alimentare defectă Aducția de curent trebuie să e vericată de o persoană autorizată Comutator de presiune defect Dați la înlocuit comutatorul de presiune la o persoană autorizată (service Güde) Perii uzate Înlocuiți periile La atingerea presiunii de pornire, compresorul pornește pentru o scurtă perioadă, respectiv bâzâie, după care se deconectează automat Cablul electric este inadmisibil de lung sau are o secțiune prea mică Controlați lungimea și secțiunea cablului de alimentare Compresorul funcționează continuu Filtrul de absorbție este foarte îmbâcsit Curățați sau înlocuiți ltrul de aspirație Scula pneumatică are un consum de aer prea mare Controlați consumul de aer al ustensilei pneumatice; apelați la un vânzător autorizat Compresorul manifestă pierderi Localizați pierderile, informați service-ul Güde Conductele pneumatice manifestă pierderi Informați service-ul Güde Supapa de evacuare este deschisă sau lipsește Închideți / introduceți În timpul funcționării, din supapa de aerisire de sub comutatorul de presiu

ne, se degajă aer comprimat Supapa de aerisire nu este etanșă Curățați sau înlocuiți supapa de aerisire La atingerea presiunii de deconectare, din supapa de aerisire de sub comuta

torul de presiune, se degajă aer până când se va atinge presiunea de pornire Cartușul valvei de întoarcere curge sau este defectă Curățați sau înlocuiți cartușul valvei de întoarcere

• Valva de întoarcere este defectă Înlocuiți valva de întoarcere Compresorul se conectează deseori Prea multă apă de condens în receptor Evacuați condensul Compresorul este suprasolicitat Supapa de siguranță se descarcă Presiunea din receptor este superioară presiunii de deconectare reglate A se regla din nou / înlocui comutatorul de presiune de o persoană autorizată (service Güde) Supapa de siguranță este defectă Înlocuiți supapa de siguranță sau apelați la service-ul Güde Compresorul se încălzește prea tare Aerul de admisie este insucient A se asigura o aducție sucientă de aer la intrare și ieșire (distanța minimă de la perete de 40 cm) Aripioarele de răcire de pe cilindru (capul cilindrului) sunt murdare Curățați aripioarele de răcire de pe cilindru (capul cilindrului) Perioadă de utilizare prea lungă Deconectați compresorul Compresorul este supraîncălzit și se deconectează Compresorul este suprasolicitat Informați service-ul Güde Compresorul este defect Informați service-ul Güde Compresorul are subtensiune Informați service-ul Güde Temperatura înconjurătoare 35 °C ROMÂNIA89 SRPSKI Tehnički podaci Kompresora 490/10/50 400V 420/10/50 EU 230V 580/10/50 EU 400V Br. za narudžbu p. 5000
• 8 Priključak p. 400
• V~50 Hz p. 230
• V~50 Hz p. 400
• V~50 Hz Snaga motora S3/ 60% p. 2
• ,2 kW p. 2
• ,2 kW p. 2
• ,2 kW Maks. snaga motora min p. 2850

Declaraţie de conformitate UE Prin prezenta noi declarăm, că concepţia şi construcţia utilajelor prezentate, în execuţia în care sunt puse în circulaţie, sunt conforme cu exigenţele de bază aferente directivelor UE privind securitatea şi igiena. În cazul modicărilor pe utilaj care nu au fost cosultate cu noi, prezenta declaraţie îşi pierde valabilitatea. Izjava o usklađenosti sa propisima EU Ovim izjavljujemo da koncepcija i konstrukcija navedenih uređaja, a u izvedbi u kojoj se isti puštaju u promet, zado- voljavaju odgovarajuće osnovne zahteve iz direktiva EU u vezi sa sigurnošću i higijenom. Ova izjava prestaje da važi u slučaju promena na opremi izvršenih bez naše saglasnosti.96 Kompressor | Compressor | Compresseur | Compressore | Compressor | Kompresoru | Kompresora | Kompresszor | Kompresorja | Kompresora | Kомпресора | Compresorului | Kompresora | Kompresörün | Kompresora 490/10/50 400V #50008 L
