MANUAL DE UTILIZARE GP 6000 INOX T.I.P.

Declaraţie de conformitate CE Noi, societatea T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, declarăm pe răspunderea proprie că produsele enumerate mai jos corespund exigenţelor esenţiale ale următoarelor directive CE şi toate schimbăriilor care urmează: 2014/35/EU, 2014/30/EU, 2000/14/EC, 2011/65/EU.

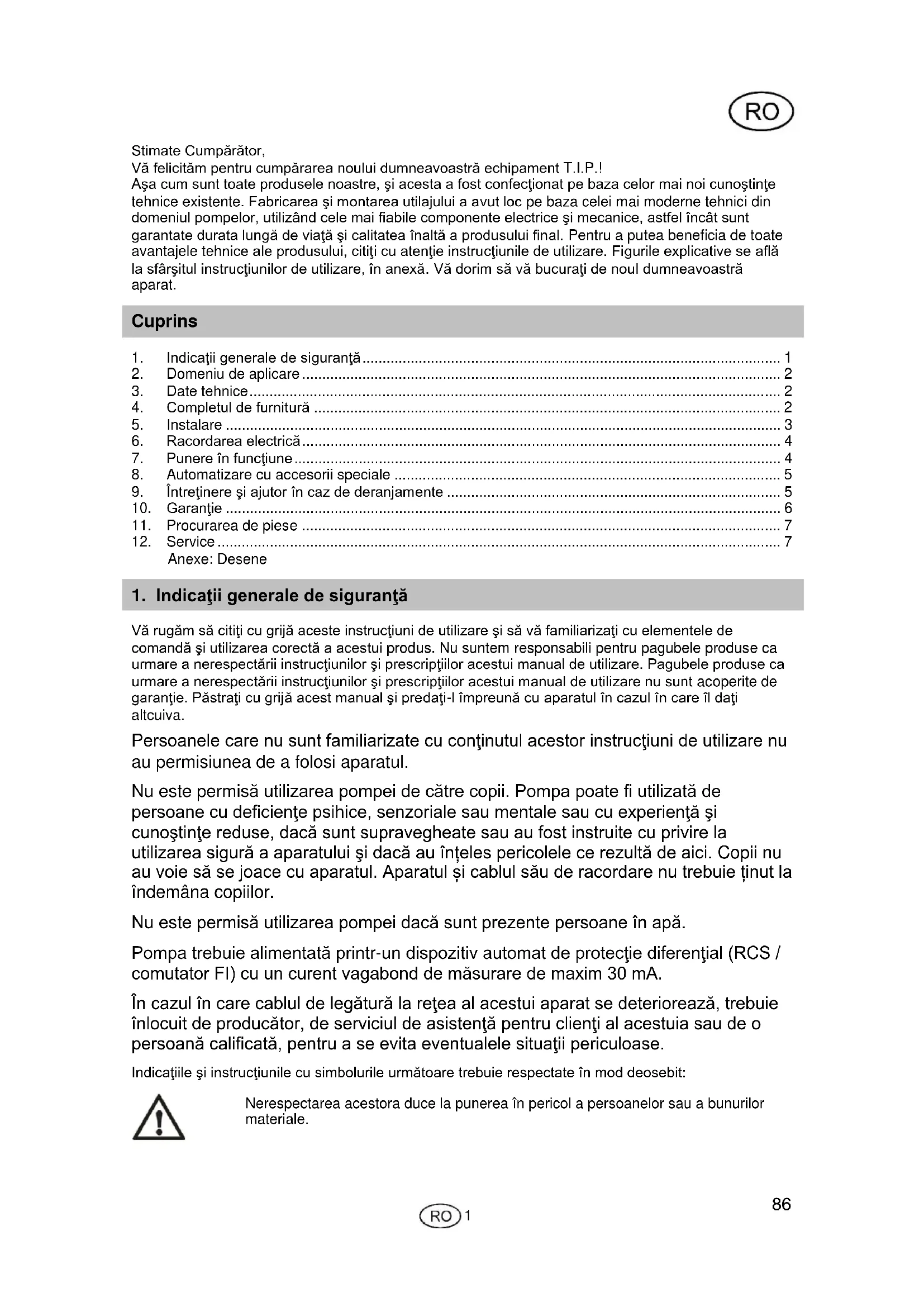

• Stimate Cumpărător, Vă felicităm pentru cumpărarea noului dumneavoastră echipament T.I.P.! Aşa cum sunt toate produsele noastre, şi acesta a fost confecţionat pe baza celor mai noi cunoştinţe tehnice existente. Fabricarea şi montarea utilajului a avut loc pe baza celei mai moderne tehnici din domeniul pompelor, utilizând cele mai fiabile componente electrice şi mecanice, astfel încât sunt garantate durata lungă de viaţă şi calitatea înaltă a produsului final. Pentru a putea beneficia de toate avantajele tehnice ale produsului, citiţi cu atenţie instrucţiunile de utilizare. Figurile explicative se află la sfârşitul instrucţiunilor de utilizare, în anexă. Vă dorim să vă bucuraţi de noul dumneavoastră aparat. Cuprins 1. Indicaţii generale de siguranţă p. 1
• 2. Domeniu de aplicare p. 2
• 3. Date tehnice p. 2
• 4. Completul de furnitură p. 2
• 5. Instalare p. 3
• 6. Racordarea electrică p. 4
• 7. Punere în funcţiune p. 4
• 8. Automatizare cu accesorii speciale p. 5
• 9. Întreţinere şi ajutor în caz de deranjamente p. 5
• 10. Garanţie p. 6
• 11. Procurarea de piese p. 7
• 12. Service Anexe: Desene p. 7

1. Indicaţii generale de siguranţă

Vă rugăm să citiţi cu grijă aceste instrucţiuni de utilizare şi să vă familiarizaţi cu elementele de comandă şi utilizarea corectă a acestui produs. Nu suntem responsabili pentru pagubele produse ca urmare a nerespectării instrucţiunilor şi prescripţiilor acestui manual de utilizare. Pagubele produse ca urmare a nerespectării instrucţiunilor şi prescripţiilor acestui manual de utilizare nu sunt acoperite de garanţie. Păstraţi cu grijă acest manual şi predaţi-l împreună cu aparatul în cazul în care îl daţi altcuiva. Persoanele care nu sunt familiarizate cu conţinutul acestor instrucţiuni de utilizare nu au permisiunea de a folosi aparatul. Nu este permisă utilizarea pompei de către copii. Pompa poate fi utilizată de persoane cu deficienţe psihice, senzoriale sau mentale sau cu experienţă şi cunoştinţe reduse, dacă sunt supravegheate sau au fost instruite cu privire la utilizarea sigură a aparatului şi dacă au înțeles pericolele ce rezultă de aici. Copii nu au voie să se joace cu aparatul. Aparatul și cablul său de racordare nu trebuie ținut la îndemâna copiilor. Nu este permisă utilizarea pompei dacă sunt prezente persoane în apă. Pompa trebuie alimentată printr-un dispozitiv automat de protecţie diferenţial (RCS / comutator FI) cu un curent vagabond de măsurare de maxim 30 mA. În cazul în care cablul de legătură la reţea al acestui aparat se deteriorează, trebuie înlocuit de producător, de serviciul de asistenţă pentru clienţi al acestuia sau de o persoană calificată, pentru a se evita eventualele situaţii periculoase. Indicaţiile şi instrucţiunile cu simbolurile următoare trebuie respectate în mod deosebit:

Nerespectarea acestora duce la punerea în pericol a persoanelor sau a bunurilor materiale.

Nerespectarea acestei instrucţiuni poate să creeze pericolul unei descărcări electrice, care poate conduce la vătămarea persoanelor şi/sau pagube materiale.

Verificaţi eventualele pagube la transport ale aparatului. În cazul constatării unor pagube trebuie înştiinţat imediat comerciantul - cel târziu la 8 zile de la data achiziţiei.

2. Domeniu de aplicare

Pompele de grădină T.I.P. sunt pompe electrice foarte eficiente, cu autoamorsare, pentru pomparea apei curate, limpezi, sau murdare moderat, ce conţine corpuri solide de dimensiuni mai mici decât mărimea maximă specificată în fişele tehnice. Aceste produse de înaltă calitate, cu performanţele lor impresionante, sunt concepute pentru destinaţii multiple în udare, alimentarea cu apă, evacuarea apei, precum şi transportul apei sub presiune. Printre domeniile tipice de utilizare ale pompelor de grădină se numără: Umplerea sau golirea rezervoarelor, bazinelor şi iazurilor; alimentarea cu apă menajeră de la fântâni şi cisterne; spălarea teraselor sau a aleilor. Aparatul nu este adecvat pentru utilizarea în bazine de înot şi pentru montarea în reţeaua publică de apă potabilă. Pompele de gradina de T.I.P. Sunt proiectate pentru uz personal, la domiciliu și nu pentru zone industriale mici sau mari sau în modul de recirculare permanent

Pompa nu este adecvată pentru transportul apelor sărate, deşeurilor biologice, lichidelor inflamabile, iritante, explozive sau periculoase sub alte forme. Lichidul antrenat nu poate depăşi temperatura maximă respectiv minimă specificate în datele tehnice respective.

Model GP 6000 INOX Tensiune / frecvenţă reţea alimentare 230 V~ / 50 Hz Putere nominală

Presiunea maximă 5,5 bar Înălţimea maximă de ridicare (H max

55 m Înălţimea maximă de auto-absorbţie 8 m Dimensiunea maximă a particulelor solide antrenate 2 mm Presiunea maximă de funcţionare 6 bar Temperatura ambiantă minimă 5 °C Temperatura ambiantă maximă 40 °C Temperatura minimă a lichidului pompat 2 °C Temperatura maximă a lichidului pompat (T max

35 °C Frecvenţa maximă a pornirilor pe oră 40, distribuite egal Cablu de racordare lung 1,5 m Tip execuţie cablu H07RN-F Greutate (netă) 10,1 kg Nivel putere sonoră garantat (L

76 dB Nivel putere sonoră măsurat (L

74,1 dB Nivel presiune sonoră (L

Performanţele maxime au fost determinate cu admisie şi evacuare libere, fără rezistenţe. Valorile emisiilor sonore determinate conform prevederilor EN 12639. Metoda de măsurare conform EN ISO 3744.

4. Completul de furnitură

În completul de livrare al acestui produs sunt cuprinse: O pompă cu cablu de racordare, un manual de utilizare.

Verificaţi integritatea completului de livrare. În funcţie de utilizare, pot fi necesare mai multe accesorii (vezi capitolele „Instalare”, „Automatizare cu accesorii speciale şi „Comandarea pieselor de schimb”). După posibilitate, păstraţi ambalajul până la expirarea garanţiei. Evacuaţi ambalajul în mod ecologic.

În timpul întregului proces de instalare nu este voie ca aparatul să fie racordat la reţeaua de alimentare cu curent.

Pompa trebuie instalată într-un loc uscat, unde temperatura camerei să nu depăşească 40 °C sau să fie mai mică de 5 °C. Pompa împreună cu întregul sistem de racorduri trebuie protejată de îngheţ şi efectele intemperiilor.

La amplasarea aparatului trebuie avut grijă ca motorul să fie bine ventilat.

Toate conductele de racordare trebuie să fie perfect etanşe, cele neetanşe putând să afecteze performanţele pompei şi să cauzeze pagube considerabile. Etanşaţi neapărat părţile filetate ale conductelor între ele şi racordurile la pompă cu bandă de teflon. Nu utilizaţi decât material de etanşare ca banda de teflon, pentru o etanşare corectă la aer. Evitaţi să strângeţi cu forţă exagerată înşurubările, altfel putând să deterioraţi aparatul. La pozarea conductelor de racordare, fiţi atent ca asupra pompei să nu acţioneze nici un fel de greutate, oscilaţii sau tensiuni. Pe lângă aceasta, conductele de racordare trebuie de asemenea să nu prezinte îndoituri sau rampe. Vă rugăm să respectaţi şi figurile care sunt ataşate la sfârşitul acestui manual de utilizare. Cifrele şi alte date care sunt menţionate în paranteze în prezentarea care urmează se referă la aceste figuri. 5.2. Instalarea conductei de aspiraţie

Admisia la conducta de aspiraţie trebuie să fie echipată cu o supapă de reţinere cu filtru de aspiraţie.

Folosiţi o conductă de aspiraţie (2) care are acelaşi diametru cu racordul de aspiraţie (1) al pompei. La o înălţime de aspiraţie (HA) de peste 4 m se recomandă categoric utilizarea unui diametru mai mare cu 25 % - cu reducţiile corespunzătoare la racorduri. Admisia la conducta de aspiraţie trebuie să fie echipată cu o supapă de reţinere (3) cu filtru de aspiraţie (4). Filtrul reţine particulele grosiere din apă, care ar putea înfunda sau deteriora pompa sau sistemul de conducte. Supapa de reţinere împiedică depresurizarea după deconectarea pompei. Pe lângă aceasta ajută dezaerarea conductei de aspiraţie în timpul umplerii cu apă. Supapa de reţinere cu filtru de aspiraţie - deci intrarea conductei de aspiraţie - trebuie să se găsească la minim 0,3 m sub nivelul oglinzii lichidului ce urmează să fie pompat (HI). În acest fel se evită aspirarea aerului. Pe lângă aceasta, trebuie respectată distanţa necesară de la conducta de aspiraţie la fund şi la malurile canalelor, râurilor, iazurilor, lacurilor, etc., pentru a evita aspirarea pietrelor, plantelor, etc. 5.3. Instalarea conductei de presiune Conducta de absorbţie (11) transportă lichidul de transportat, de la pompă la locul de ridicare. În vederea evitării pierderilor de debit, se recomandă utilizarea unor conducte de presiune al căror diametru este identic cu al racordului de presiune al pompei (5). Imediat după evacuarea de la pompă, conducta de presiune trebuie echipată cu o supapă de reţinere (6), pentru a proteja pompa de şocurile de presiune. Pentru facilitarea lucrărilor de întreţinere se recomandă de asemenea montarea unui robinet de separare (7) după pompă şi supapa de reţinere. Acesta are avantajul că nu se depresurizează conducta de presiune dacă trebuie demontată pompa. 5.4. Instalare fixă

La instalarea fixă trebuie avut grijă ca la conexiunea electrică ştecherul să fie uşor accesibil şi vizibil.

Pentru instalare fixă pompa trebuie aşezată pe o placă de bază adecvată şi stabilă. Pentru reducerea vibraţiilor se recomandă izolarea pompei de placa de bază cu material de amortizare - de ex. un covor de cauciuc. Perforaţi mai întâi patru găuri. Utilizaţi placa de bază (13) ca şablon pentru marcarea orificiilor de găurire. Amplasaţi aparatul în poziţia dorită şi introduceţi un punctator sau un ştift prin orificiile din placa de bază, pentru a marca poziţia orificiilor de găurire. Aşezaţi aparatul alături şi perforaţi patru găuri cu un burghiu corespunzător. Aşezaţi aparatul în poziţia dorită şi fixaţi-l cu şuruburi adecvate şi şaibe plate. 5.5. Utilizarea pompei la bazine de grădină şi alte locuri similare

Folosirea pompei în bazine de grădină şi alte locuri similare este permisă numai dacă nu este nici o persoană în contact cu apa.

La utilizarea pompei pentru bazine de grădină sau alte locuri similare, pompa trebuie echipată cu un întrerupător de siguranţă la curent rezidual (RCD / FI) cu un curent de scurgere nominal ≤ 30 mA (DIN VDE 0100-702 şi 0100-738). Vă rugăm să vă consultaţi furnizorul de energie electrică cu privire la îndeplinirea acestor condiţii preliminare. Exploatarea în asemenea locuri se face numai atunci când pompa se află într-un loc stabil şi ferit de umiditate, la o distanţă minimă de doi metri de la malul apei şi ferită de pericolul răsturnării. Aparatul trebuie ataşat strâns la bază în punctele de fixare prevăzute, cu ajutorul şuruburilor (vezi capitolul „Instalare fixă”).

6. Racordarea electrică

Aparatul dispune de un cablu de conexiune la reţeaua electrică cu ştecher de reţea. Cablul şi ştecherul de racordare la reţea pot fi schimbate numai de către personal de specialitate, pentru a se evita pericolele. Nu căraţi pompa de cablul de alimentare, şi nu trageţi de cablu ştecherul din priză. Protejaţi ştecherul şi cablul de conectare la reţea contra căldurii, uleiului şi muchiilor ascuţite.

Tensiunea la priză trebuie să corespundă cu datele tehnice de pe plăcuţa aparatului. Persoana responsabilă cu instalarea trebuie să se asigure că racordul electric dispune de o împământare conformă normelor.

Racordul electric trebuie să fie echipat cu un întrerupător diferenţial de înaltă sensibilitate (RCD): ∆ = 30 mA (DIN VDE 0100-739).

Utilizaţi un cablu prelungitor a cărui secţiune (3 x 1,0 mm²) şi manta din cauciuc corespund cel puţin conductorului de racord al aparatului (vezi „Date tehnice“, varianta de cablu) şi sunt marcate cu simbolurile corespunzătoare conform VDE. Fişa de reţea şi cuplajele trebuie să fie protejate la stropirea cu apă.

7. Punere în funcţiune

Vă rugăm să respectaţi şi figurile care sunt ataşate la sfârşitul acestui manual de utilizare. Cifrele şi alte date care sunt menţionate în paranteze în prezentarea care urmează se referă la aceste figuri.

La prima punere în funcţiune trebuie neapărat asigurată aerisirea completă şi umplerea cu apă a carcasei pompei, chiar şi în cazul pompelor cu autoamorsare. Dacă nu se realizează aerisirea, pompa nu va aspira lichidul. Se recomandă insistent umplerea suplimentară cu apă a conductei de amorsare înainte de racordarea la pompă, pentru a accelera procesul de amorsare. Începând cu o înălţime de aspirare mai mare de 4 m, această măsură trebuie întreprinsă în toate cazurile.

Este permisă utilizarea pompei numai în domeniul de performanţe afişat pe plăcuţa tip.

Se va evita funcţionarea uscată a pompei - fără apă - deoarece aceasta conduce la încălzirea pompei. Aceasta poate cauza deteriorări grave ale pompei. Pe lângă aceasta, apa fierbinte în sistem prezintă pericol de arsuri. În cazul supraîncălzirii

pompei, scoateţi ştecherul din priză şi lăsaţi sistemul să se răcească.

Evitaţi acţiunea directă a umidităţii asupra pompei (de ex. utilizarea aparatelor de stropit). Nu expuneţi pompa la ploaie. Aveţi grijă să nu se găsească deasupra pompei racorduri care picură. Nu folosiţi pompa în mediu umed sau ud. Asiguraţi-vă că pompa şi conexiunile electrice sunt ferite de inundaţii.

Nu este permisă funcţionarea pompei cu admisia închisă.

Este absolut interzis să se introducă mâinile în deschiderea pompei când aparatul este conectat la reţea.

La fiecare punere în funcţiune trebuie avut grijă ca pompa să fie aşezată sigur şi stabil. Aparatul trebuie amplasat pe o bază orizontală şi plană, în poziţie verticală. Efectuaţi o verificare vizuală a pompei înaintea fiecărei utilizări. Aceasta este valabil în special pentru cablul şi ştecherul de racordare la reţea. Atenţie la fixarea rigidă a tuturor şuruburilor şi a stării perfecte a tuturor racordurilor. Nu este permisă utilizarea unei pompe deteriorate. În cazul producerii unor avarii pompa trebuie verificată de către personalul de specialitate. La prima punere în funcţiune, carcasa pompei (8) trebuie aerisită complet. Pentru aceasta, umpleţi complet cu apă carcasa pompei (8), pe la orificiul de umplere (9). Verificaţi să nu existe nici un fel de scurgeri. Închideţi etanş orificiul de umplere. Pompe electrice cu mai multe trepte din seria T.I.P. GP sunt autoamorsante, graţie unei tehnologii speciale, putând fi - de aceea - puse în funcţiune întotdeauna şi prin umplerea cu apă doar a carcasei pompei. În acest caz, pompa va avea nevoie de ceva mai mult timp până la aspirarea lichidului şi preluarea funcţiei de pompare. La această procedură poate fi necesară umplerea repetată a carcasei pompei. Aceasta depinde de lungimea şi diametrul conductei de aspiraţie. În cazul pompelor de suprafaţă cu mai multe trepte, se recomandă insistent umplerea suplimentară cu apă a conductei de amorsare (3) echipată cu o supapă de reţinere (2) înainte de racordarea la pompă, pentru a accelera procesul de amorsare. Începând cu o înălţime de aspirare mai mare de 4 m, această măsură trebuie întreprinsă în toate cazurile. După această aerisire, deschideţi armăturile de separare - de ex. un robinet de apă în conducta de presiune (7), astfel încât să se poată evacua aerul prin procesul de aspiraţie. Puneţi ştecherul într-o priză de curent alternativ 230 V. Puneţi pompa în funcţiune prin acţionarea comutatorului de pornire/oprire. Când lichidul iese uniform şi fără bule de aer, sistemul este gata de funcţiune. Pentru oprirea pompei trebuie acţionat din nou comutatorul de pornire/oprire. Acum pot fi închise din nou dispozitivele de separare în conductele de presiune. Dacă pompa a fost scoasă din funcţiune o perioadă mai îndelungată, trebuie reluată procedura de punere în funcţiune descrisă. Pompele electrice din seria T.I.P. GP dispun de o protecţie termică integrată a motorului. În caz de suprasolicitare, motorul se deconectează şi după răcire se reconectează. Eventualele cauze ale defectelor şi depanarea acestora o găsiţi în capitolul „Întreţinere şi ajutor în caz de deranjamente“.

8. Automatizare cu accesorii speciale

Acest model dispune de presiunea necesară, pentru a se putea executa o automatizare la cerere. Automatizarea înseamnă că lichidul pompat se foloseşte ca şi din conducta de apă: prin simpla deschidere sau închidere a robinetelor de apă sau a altor consumatori. Pentru automatizare vă trebuie un sistem de comandă electronic sau mecanic, care se poate instala foarte simplu şi cu puţine mişcări. Unele sisteme de comandă oferă adiţional şi o protecţie foarte eficientă contra avariilor produse prin funcţionarea uscată, oprind pompa în lipsa apei. Oferim ca accesorii sisteme de comandă deosebit de fiabile şi atestate. Găsiţi oferta detaliată la www.tip-pumpen.de sau la comerciantul dvs.

9. Întreţinere şi ajutor în caz de deranjamente

Înaintea lucrărilor de întreţinere pompa trebuie deconectată de la reţea. La decupla rea nereuşită de la reţeaua de curent apare pericolul pornirii neaşteptate a pompei.

Nu suntem responsabili de pagubele cauzate de încercările de reparare neconforme. Acestea duc la anularea garanţiei.

Întreţinerea regulată şi îngrijirea atentă reduc pericolul deranjamentelor funcţionale şi contribuie la prelungirea duratei de exploatare a aparatului dumneavoastră. Dacă pompa nu este folosită un timp îndelungat, atunci trebuie golită complet, prin deschiderea buşonului de scurgere a apei (10). După care clătiţi pompa cu apă curată. Lăsaţi să se usuce bine corpul pompei, pentru a preveni deteriorarea datorită coroziunii. Pe ger apa reziduală din pompă poate cauza deteriorări grave prin îngheţ. Depozitaţi pompa într-un loc uscat, ferit de îngheţ. În cazul unor defecţiuni, verificaţi dacă este vorba de o greşeală se operare sau altă cauză care nu ar duce neapărat la o defectare a aparatului - ca de exemplu o pană de curent. În lista următoare sunt menţionate eventualele deranjamente ale aparatului, cauzele posibile şi recomandări privind remedierea acestora. Toate măsurile menţionate sunt permise a fi realizate numai după scoaterea pompei din priză. Dacă nu puteţi remedia singuri un deranjament, adresaţi-vă la service, respectiv la vânzător. Celelalte reparaţii trebuie efectuate exclusiv de către personal de specialitate. Ţineţi seama în mod deosebit că în cazul defecţiunilor datorate unor încercări de reparaţie necalificate se pierd toate drepturile de garanţie şi nu ne asumăm răspunderea pentru pagubele rezultate. DERANJAMENT CAUZĂ POSIBILĂ REMEDIERE

1. Pompa nu vehiculează lichid,

motorul nu funcţionează

2. Protecţia termică a motorului a declanşat.

4. Arborele motorului blocat.

1. Cu un aparat conform GS se poate verifica

dacă există tensiune (respectaţi instrucţiunile de siguranţă!). Verificaţi dacă ştecherul este cuplat corect. Când există tensiune, lampa de control verde a comenzii electronice a pompei este aprinsă pe „On“.

2. Decuplaţi pompa de la reţeaua de curent,

lăsaţi sistemul să se răcească, remediaţi cauza defectului.

3. Adresaţi-vă la service.

4. Verificaţi cauza şi eliberaţi blocajul.

2. Motorul funcţionează, dar

pompa nu vehiculează lichid.

1. Carcasa pompei nu este umplută cu lichid.

2. Intrare aer în conducta de aspiraţie.

3. Înălţimea de aspiraţie şi/sau înălţimea de

livrare prea ridicate.

1. Umpleţi carcasa pompei cu lichid (vezi

capitolul „Punere în funcţiune“).

2. Verificaţi şi asiguraţi-vă că:

a.) racordurile conductei de aspiraţie sunt etanşe. b.) sorbul conductei de aspiraţie, inclusiv supapa de reţinere sunt imerse în lichid. c.) supapa de reţinere cu filtru este etanşă şi nu este blocată. d.) de-a lungul conductelor de aspiraţie nu există sifoane, coturi, obturări sau strangulări.

3. Modificarea instalaţiei, astfel încât

înălţimea de aspiraţie şi/sau înălţimea de livrare să nu depăşească valoarea maximă.

3. Pompa se opreşte după scurt

timp, datorită declanşării protecţiei termice a motorului.

1. Alimentarea electrică nu corespunde cu

datele de pe plăcuţă.

d’impurităţi solide.

3. Lichidul este prea vâscos.

4. temperatura lichidului sau a mediului este

1. Cu ajutorul aparatului conform GS,

controlaţi tensiunea pe conductorii cablului de racordare (respectaţi instrucţiunile de siguranţă!).

2. Îndepărtaţi obturările.

3. Pompa nu este adecvată pentru acest

lichid. Eventual subţiaţi lichidul.

4. Aveţi grijă ca temperatura lichidului

pompat şi a mediului să nu depăşească valorile maxime permise.

4. Pompa nu realizează

1. vezi punctul 2.2.

1. vezi punctul 2.2.

Acest echipament a fost fabricat şi verificat conform celor mai moderne metode. Comerciantul oferă o garanţie referitoare la materialele ireproşabile şi fără defecte, conform legislaţiei statului în care este comercializat produsul. Durata garanţiei începe din data cumpărării în condiţiile de mai jos: Pe durata garanţiei înlăturăm în mod gratuit toate acele defecţiuni care se datorează defectelor de material sau de fabricaţie. Reclamaţiile trebuie depuse imediat după stabilirea defectului.

Garanţia încetează în cazul intervenţiilor efectuate de cumpărător sau de o terţă persoană. Daunele provenite din manipularea şi operarea lipsită de profesionalitate, instalarea sau depozitarea incorectă, respectiv datorate racordării sau amplasării defectuoase, precum şi cele provocate de cazurile de vis major şi de alţi factori externi, nu cad sub incidenţa garanţiei. Părţile supuse uzurii ca de ex. rotorul, inelele de etanşare nu sunt acoperite de garanţie. Toate piesele sunt fabricate cu cea mai mare atenţie şi utilizând materiale de mare valoare, fiind proiectate să aibă o durată lungă de viaţă. Uzura depinde însă de caracteristicile şi intensitatea modului de utilizare, precum şi de regularitatea întreţinerii. Respectarea îndrumărilor de instalare şi întreţinere din prezentele instrucţiuni de utilizare contribuie în mod decisiv la prelungirea duratei de viaţă a pieselor supuse uzurii. În cazul reclamaţiilor ne rezervăm dreptul de a repara sau înlocui piesele defecte, sau de a schimba echipamentul. Piesele înlocuite devin proprietatea noastră. Cererile de despăgubire sunt excluse în cazul în care daunele au fost provocate în mod intenţionat sau din neglijenţa gravă a fabricantului. Pe baza garanţiei alte solicitări nu pot exista. Solicitările cumpărătorului privind serviciile garanţiale trebuie susţinute prin prezentarea chitanţei de cumpărare, ca dovadă. Solicitarea serviciilor garanţiale este valabilă numai în ţara în care a fost cumpărat echipamentul. Instrucţiuni speciale:

1. Dacă echipamentul dumneavoastră nu mai funcţionează corect, verificaţi întâi dacă este vorba de

o eroare de mânuire, sau există cumva alt motiv care nu presupune defectarea echipamentului.

2. Dacă aduceţi sau trimiteţi la reparat un echipament defect, anexaţi neapărat următoarele

documente: Chitanţa de cumpărare Descrierea defectului (o descriere cât mai exactă uşurează şi grăbeşte repararea).

3. Înainte de a aduce sau trimite echipamentul la reparat, vă rugăm să îndepărtaţi toate piesele

montate ulterior şi care nu existau în starea originală a echipamentului. Dacă în momentul returnării echipamentului va lipsi vre-o astfel de piesă, nu ne asumăm nici un fel de responsabilitate pentru ele.

11. Procurarea de piese

Prin Internet puteţi comanda piese în modul cel mai rapid şi mai simplu. Pagina noastră de web, www.tip-pumpen.de găzduieşte un magazin complet de piese de schimb şi accesorii, unde comanda poate fi rezolvată prin câteva click-uri. În plus, acolo publicăm informaţii şi idei valoroase referitoare la produsele noastre şi accesoriile acestora, prezentăm echipamente noi şi informăm asupra tendinţelor şi inovaţiilor actuale în domeniul tehnologiei pompelor.

Pentru reclamaţii în garanţie sau deranjamente, vă rugăm să vă adresaţi vânzătorului dumneavoastră. Instrucţiunile de utilizare pot fi solicitate ca fişier PDF prin e-mail la: service@tip-pumpen.de.

Numai pentru ţările UE Nu evacuaţi aparatele electrice la gunoiul menajer! Conform normei europene 2012/19/EU privind aparatele electrice şi electronice vechi şi corespondenţa în drept naţional, aparatele electrice uzate trebuie colectate separat şi supuse revalorificării ecologice. Dacă există întrebări, adresaţi-vă unei companii locale de evacuare a deşeurilor.

Supapă de reţinere *

Conductă de presiune *

Conductă aspiraţie *

Supapă de reţinere *

Picioare de susţinere

Filtru de aspiraţie *

Orificiul de umplere cu apă

Întrerupător pornit/oprit

HA: Înălţimea de aspiraţie HI: Distanţa de la suprafaţa apei la intrarea în conducta de aspiraţie (min. 0,3 m)

• nu este cuprins în completul de livrare

• nu este cuprins în completul de livrare
