MANUAL DE UTILIZARE 79119 Sthor

3. protecţia discului pentru şlefuit

8. cheie pentru montajul discului abraziv

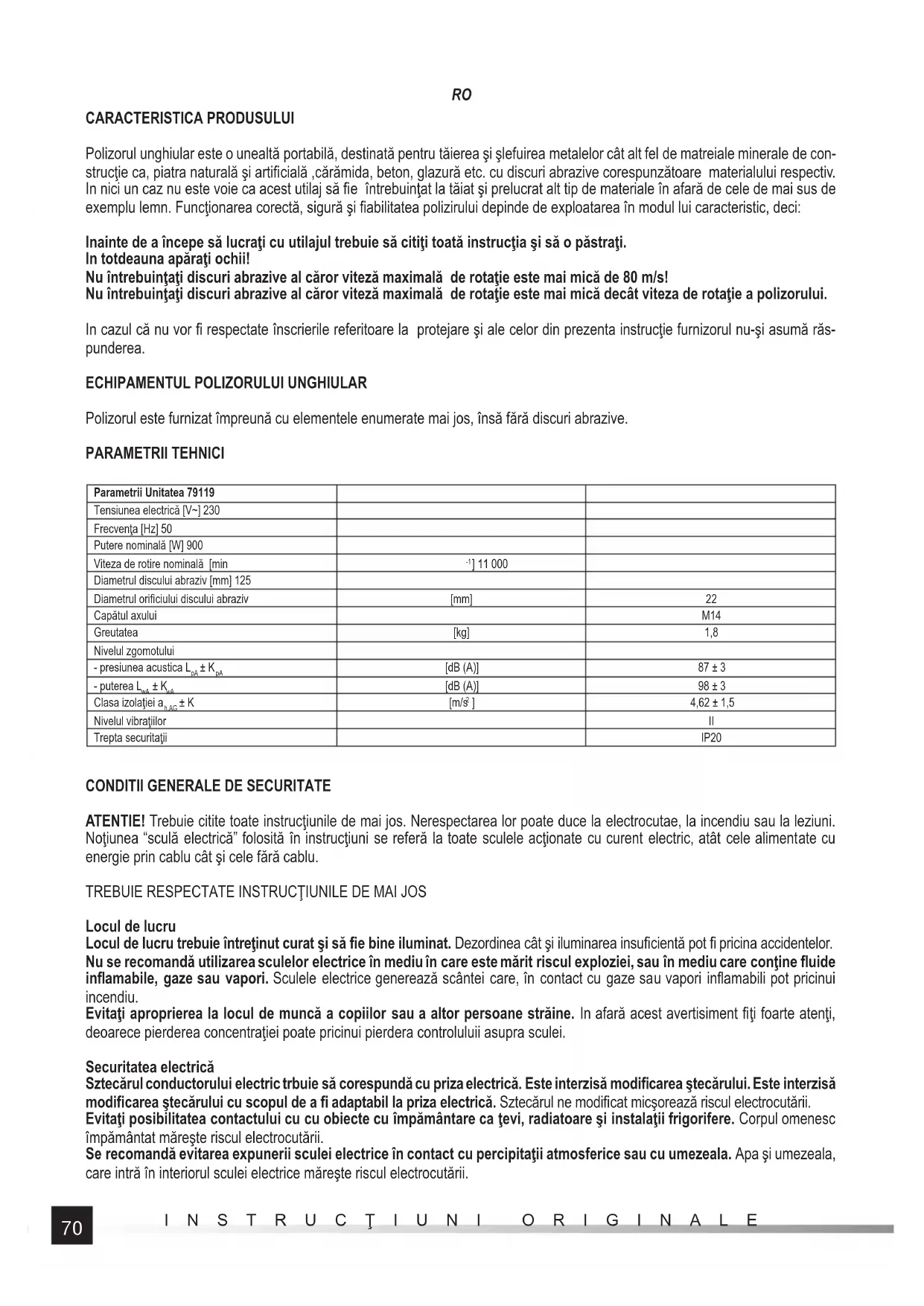

CARACTERISTICA PRODUSULUI Polizorul unghiular este o unealtă portabilă, destinată pentru tăierea şi şlefuirea metalelor cât alt fel de matreiale minerale de con- strucţie ca, piatra naturală şi artifi cială ,cărămida, beton, glazură etc. cu discuri abrazive corespunzătoare materialului respectiv. In nici un caz nu este voie ca acest utilaj să fi e întrebuinţat la tăiat şi prelucrat alt tip de materiale în afară de cele de mai sus de exemplu lemn. Funcţionarea corectă, sigură şi fi abilitatea polizirului depinde de exploatarea în modul lui caracteristic, deci: Inainte de a începe să lucraţi cu utilajul trebuie să citiţi toată instrucţia şi să o păstraţi. In totdeauna apăraţi ochii! Nu întrebuinţaţi discuri abrazive al căror viteză maximală de rotaţie este mai mică de 80 m/s! Nu întrebuinţaţi discuri abrazive al căror viteză maximală de rotaţie este mai mică decât viteza de rotaţie a polizorului. In cazul că nu vor fi respectate înscrierile referitoare la protejare şi ale celor din prezenta instrucţie furnizorul nu-şi asumă răs- punderea.

ECHIPAMENTUL POLIZORULUI UNGHIULAR

Polizorul este furnizat împreună cu elementele enumerate mai jos, însă fără discuri abrazive. PARAMETRII TEHNICI Parametrii Unitatea 79119 Tensiunea electrică [V~] 230 Frecvenţa [Hz] 50 Putere nominală [W] 900 Viteza de rotire nominală [min

] 11 000 Diametrul discului abraziv [mm] 125 Diametrul orifi ciului discului abraziv [mm] 22 Capătul axului M14 Greutatea [kg] 1,8 Nivelul zgomotului - presiunea acustica L

[dB (A)] 98 ± 3 Clasa izolaţiei a h,AG ± K [m/s

] 4,62 ± 1,5 Nivelul vibraţiilor II Trepta securitaţii IP20

CONDITII GENERALE DE SECURITATE

ATENTIE! Trebuie citite toate instrucţiunile de mai jos. Nerespectarea lor poate duce la electrocutae, la incendiu sau la leziuni. Noţiunea “sculă electrică” folosită în instrucţiuni se referă la toate sculele acţionate cu curent electric, atât cele alimentate cu energie prin cablu cât şi cele fără cablu. TREBUIE RESPECTATE INSTRUCŢIUNILE DE MAI JOS Locul de lucru Locul de lucru trebuie întreţinut curat şi să fi e bine iluminat. Dezordinea cât şi iluminarea insufi cientă pot fi pricina accidentelor. Nu se recomandă utilizarea sculelor electrice în mediu în care este mărit riscul exploziei, sau în mediu care conţine fl uide infl amabile, gaze sau vapori. Sculele electrice generează scântei care, în contact cu gaze sau vapori infl amabili pot pricinui incendiu. Evitaţi aproprierea la locul de muncă a copiilor sau a altor persoane străine. In afară acest avertisiment fi ţi foarte atenţi, deoarece pierderea concentraţiei poate pricinui pierdera controluluii asupra sculei. Securitatea electrică Sztecărul conductorului electric trbuie să corespundă cu priza electrică. Este interzisă modifi carea ştecărului. Este interzisă modifi carea ştecărului cu scopul de a fi adaptabil la priza electrică. Sztecărul ne modifi cat micşorează riscul electrocutării. Evitaţi posibilitatea contactului cu cu obiecte cu împământare ca ţevi, radiatoare şi instalaţii frigorifere. Corpul omenesc împământat măreşte riscul electrocutării. Se recomandă evitarea expunerii sculei electrice în contact cu percipitaţii atmosferice sau cu umezeala. Apa şi umezeala, care intră în interiorul sculei electrice măreşte riscul electrocutării.71

Nu supraîncărcaţi conducta de alimentare electrică. Nu purtaţi scula ţinând-o de conducta de alimentare electrică, nu trageţi de conductă vrând să scoateţi ştecărul din priza de alimentare electrică. Evitaţi contactul conductei cu căldură, cu uleiuri, sau cu obiecte ascuţite şi elemente în mişcare. Defectarea conductei de alimentare măreşte riscul electrocutării. In cazul efectuării lucrului în afara încăperilor trebuie să întrebuinţaţi conductori prelungitori destinaţi pentru întrebuinţarea lor afară. Intrebuinţarea conductorilor corespunzători micşorează riscul elctrocutării. În cazul în care nu puteţi evita să utilizaţi unealta electrică într-un mediu umed, drept protecţie împotriva tensiunii electrice trebuie să utilizaţi un dispozitiv cu curent diferenţial (RCD). Utilizarea RCD scade riscul de electrocutare. Securitatea personală Apucă-te de lucru numai în bună condiţie fi zică şi psihică. Fii precaut la ceace faci. Nu lucra atunci când eşti obosit sau sub infl uenţa medicamentelor sau a alcoolului. Cea mai mică neatenţie, în timpul lucrului, poate provoca leziuni serioase a corpului. Intrebuinţează mijloace de protejare personală. Totdeauna puneţi ochelari de protecţie. Intrebuinţarea mijloacelor de protejare personală, adică măşti respiratorii de protecţie, încălţăminte de protecţie, căşti şi antifoane pe urechi micşorează riscul leziunilor serioase ale corpului tău. Evită întâmplătoarea punere în funcţiune a sculei. Inainte de a alimenta scula cu energie electrică verifi că totdeauna dacă întrerupătorul este pe poziţia „deconectat“. Tinând degetul pe întrerupătorul sculei sau punerea în funcţiune a sculei electrice atunci când întrerupătorul este pe poziţia „ conectat“ poate duce la leziuni serioase ale corpului tău. Inainte de a pune în funcţiune scula electrică dă la o parte toate cheile şi alte scule care au fost întrebuinţate la reglarea ei. Cheia lăsată pe elementele rotitoare ale sculei poate duce la leziuni serioase ale corpului tău. Păstrează-ţi echilibrul. Tot timpul păstrează statura corespunzătoare. Această poziţie îţi va permite să stăpâneşti scula electrică în cazuri de situaţii de lucru neaşteptate. Impbracă-te în haine de protejare. Nu te îmbrăca în haine largi şi cu bijuterii. Părul, îmbrăcămintea şi mănuşile să nu le apropii de piesele în mişcare ale sculei electrice. Imbrăcămintea largă, bijuteria sau părul lung se pot agăţa de piesele în mişcare ale sculei. Intrebuinţează extractor de praf sau recipient pentru praf, dacă scula este înzestrată cu recipient. Imbină le corect. Utilizarea extractorului de praf micşorează riscul leziunilor serioase ale corpului tău. Utlizarea sculei electrice Nu supra încărca scula electrică. Utilizează scula corespunzătoare lucrului care trebuie să-l faci. Alegerea sculei corespunzătoare lucrului respectiv, asigură efi cienţă şi siguranţă în timpul lucrului. Nu întrebuinţa scula electrică, dacă întrerupătorul ei nu funcţionează corect. Scula, pe care nu o poţi verifi ca utilizând întrerupătorul alimentării electrice este foarte periculoasă deci trebuie dată la reparat. Inainte de reglarea sculei, schimbarea accesoriilor sau la terminrea lucrului, deconectează conducta de alimentare. Scula electrică deconectată dela alimentare evită o neaşteptată, întâmplătoare punere în funcţiune. Păstrează scula la loc neaccesil copiilor. Nu permite nimănui să lucreze cu scula electrică dacă nu este şcolarizat în ceace priveşte deservirea ei. Scula electrică poate fi foarte periculoasă în mâna cuiva ne şcolarizat. Scula trebuie să fi e întreţinută corespunzător. Verifi că dacă scula este bine păsuită, nu are jocuri la piesele în mişcare. Verifi că desemeni, dacă vreun element la scula electrică nu este defectat. In caz că vei constata vreun deranjament, el trebuie eliminat înainte de a utiliza scula. Multe accidente au avut loc din cauza întreţinerii ne corespunzătoare. Sculele tăietoare trebuie întreţinute curate şi scuţite. Intreţinerea corespunzătoare a sculei tăietoare poate fi cu uşurinţă controlată în timpul lucrului. Utilizează scula electrică şi accesoriile conform instrucţiunilor de mai sus. Utilizează sculele în conformitate cu destnaţia lor, având în vedere felul lucrului şi condiţiile de lucru. Intrebuinţarea sculelor la alt fel de lucrări decât la cele pentru care au fost proiectate, măreşte riscul naşterii situaţiilor periculoase. Reparaţiile Repararea sculei trebuie executată numai de către ateliere auto rizate, care au numai piese de schimb originale. In acest fel, este asigurată securitatea utilizării sculei electrice.

INSTRUCŢIUNI ADIŢIONALE DE SIGURANŢĂ

Unealta este destinată doar pentru şlefuit, şlefuit cu hârtie abrazivă, şlefuit cu perii de sârmă şi pentru tăiat. Citiţi toate avertismentele, instrucţiunile, ilustraţiile şi specifi caţiile furnizate împreună cu unealta electrică. Nerespectarea tuturor instrucţiunilor de mai jos poate duce la electrocutare, incendii şi/sau leziuni grave. Utilizarea uneltei drept aparat de lustruit sau în alt mod decât cel descris în instrucţiuni este interzisă. Utilizarea uneltei pentru lucrări pentru care nu este destinată poate prezenta riscuri şi poate duce la leziuni corporale. Nu folosiţi accesorii care nu au fost proiectate şi nu sunt indicate de către producător. Faptul că accesoriile pot fi montate nu înseamnă că asigură funcţionarea corectă. Turaţia maximă a accesoriilor trebuie să fi e egală sau mai mare decât turaţia uneltei. Accesoriile cu turaţie mai mică decât cea a uneltei se pot rupe în bucăţi în timpul lucrului.72

Diametrul extern şi grosimea accesoriilor trebuie să fi e cuprinse în intervalul de dimensiuni stabilit pentru unealtă. Accesoriile cu dimensiuni neadecvate nu pot fi protejate şi operate în mod corespunzător. Dimensiunea orifi ciului de fi xare a roţilor, discurilor, fl anşelor şi a altor accesorii trebuie să se potrivească cu dimensiunea arborelui uneltei. Accesoriile cu orifi ciul de montare a cărui dimensiune nu corespunde dimensiunii arborelui uneltei, după ce sunt pornite încep să vibreze ceea ce poate duce la pierderea controlului asupra uneltei. Nu folosiţi unelte deteriorate. Înainte de fi ecare utilizare verifi caţi starea accesoriilor pentru a observa dacă sunt prezente desprinderi, fi suri, urme de frecare şi de uzură excesivă. În cazul în care accesoriile cad trebuie să le verifi caţi pentru a observa dacă nu sunt defecte sau să montaţi accesorii noi care nu sunt defecte. După ce aţi inspectat şi instalat accesoriile trebuie să vă poziţionaţi, la fel ca şi persoanele din jur, în afara planului de rotire al accesoriilor, apoi porniţi unealta timp de un minut la turaţie maximă. În timpul testului accesoriile defecte se distrug. Folosiţi mijloace de protecţie personală. În funcţie de utilizare folosiţi măşti şi ochelari de protecţie. Dacă este cazul folosiţi măşti antipraf, protecţie auditivă, mănuşi şi halate de protecţie împotriva fragmentelor mici de accesorii sau de materiale apărute în timpul lucrului. Protecţia oculară trebuie să poată opri particulele desprinse în timpul lucrului. Masca antipraf trebuie să poată fi ltra praful apărut în timpul lucrului. Expunerea prea îndelungată la zgomot poate duce la pierderea auzului. Pe durata efectuării lucrărilor în timpul cărora discul poate atinge un cablu electric ascuns sub tensiune sau un cablu de alimentare ţineţi polizorul doar de mânerele izolate. Atunci când atinge cablul sub tensiune se poate întâmpla ca elementele uneltei să fi e sub tensiune, ceea ce poate duce la electrocutarea operatorului uneltei. Menţineţi o distanţă de siguranţă între locul de muncă şi persoanele din jur. Persoanele care intră în locul de muncă trebuie să folosească mijloace de protecţie personală. Aşchiile care apar în timpul lucrului sau schijele din accesoriile deteriorate pot sări în afara zonei imediate de lucru. Amplasaţi cablul de alimentare departe de piesele în mişcare ale uneltei. În cazul în care pierdeţi controlul asupra uneltei, cablul de alimentare poate fi rupt sau prins, iar mâna sau braţul operatorului poate fi tras de piesele în mişcare din aparat. Nu lăsaţi unealta până ce elementele în mişcare nu se opresc. Piesele în mişcare pot „prinde” substratul ceea ce poate duce la pierderea controlului asupra uneltei. Nu porniţi unealta în timp ce o transportaţi. Contactul accidental cu piesele în mişcare poate duce la prinderea şi tragerea îmbrăcămintei şi la contactul uneltei cu corpul operatorului. Trebuie să curăţaţi în mod regullat orifi ciile de ventilaţie ale uneltei. Ventilatorul motorului trage praful şi pulberile care apar în timpul lucrului în interiorul uneltei. Acumularea excesivă de pilitură de metal din praf măreşte riscul de electrocutare. Nu lucraţi cu unealta în apropierea materialelor infl amabile. Scânteile care apar în timpul lucrului pot provoca incendii. Nu folosiţi accesorii care trebuie răcite cu lichid. Apa sau lichidul de răcire pot duce la electrocutare. Dimensiunea fi letului accesoriilor trebuie să corespundă dimensiunii fi letului polizorului unghiular. În cazul accesoriilor montate prin intermediul fl anșelor, gaura de montaj a accesoriilor trebuie să corespundă dimensiunii fl anșei de montaj. Accesoriile care nu sunt adecvate pentru montare pe o sculă electrică vor duce la vibrații excesive din cauza descentrării și vor provoca pierderea controlului. Avertizări legate de reculul uneltei către operator Reculul uneltei înspre operator este o reacţie bruscă legată de blocarea sau strângerea: discului, benzii de lustruire, periei, sau a altui accesoriu. Blocarea sau strângerea duce la oprirea bruscă a accesoriului, ceea ce duce la rotirea uneltei electrice în direcţia opusă celei de rotire a accesoriului. De exemplu, dacă discul abraziv este blocat sau strâns de obiectul prelucrat, marginea discului care intră în punctul de strângere se poate adânci în material, ceea ce face ca discul să iasă sau să fi e aruncat. Discul poate ieşi în direcţia către şi dinspre operator, în funcţie de direcţia de mişcare a discului abraziv în locul de bloc are. Discurile abrazive pot crăpa în aceste condiţii. Reculul uneltei către operator este cauzat de utilizarea necorespunzătoare şi/sau nerespectarea indicaţiilor din instrucţiunile de utilizare. Aceste fenomene pot fi evitate respectând awiska można uniknąć przestrzegając poniższe zalecenia. Prindeţi ferm unealta şi luaţi o poziţie corectă a corpului şi a mâinilor, acest lucru vă permite să reacţionaţi la forţele care apar în timpul reculului. Folosiţi mereu mânerul adiţional, dacă a fost livrat împreună cu unealta, acest lucru vă asigură controlul maxim în timpul reculului sau în caz de rotaţie neaşteptată atunci când porniţi unealta. Operatorul poate controla turaţia sau reculul uneltei dacă respectă măsurile corespunzătoare de siguranţă. Nu amplasaţi niciodată mâinile aproape de piesele în mişcare ale uneltei. Piesele în mişcare pot, în caz de recul, să intre în contact cu mâna. Nu vă amplasaţi în zona în care unealta se deplasează în caz de recul. Reculul direcţionează unealta în direcţia opusă faţă de cea de rotire a discului abraziv, în locul de blocare al acestuia. Fiţi extrem de precauţi în timpul lucrului în apropierea colţurilor, marginilor ascuţite etc. Evitaţi lovirea şi blocarea discului abraziv. În timp ce prelucraţi colţurile sau marginile apare riscul sporit de blocare a discului abraziv, ceea ce duce la pierderea controlului asupra uneltei sau la reculul uneltei. Nu folosiţi discuri cu lanţ sau discuri de ferăstrău. Tăişul duce deseori la recul şi pierderea de control asupra uneltei. Avertizări legate de şlefuire şi tăierea cu discuri abrazive Folosiţi doar discuri adaptate pentru funcţionare cu unealta şi carcase de protecţie proiectate pentru tipul respectiv de disc. Discurile pentru care unealta nu a fost proiectată nu pot fi protejate corespunzător şi nu sunt sigure.73

Discul convex trebuie montat astfel încât suprafața sa abrazivă să nu iasă în afara planului gulerului de protecție. Discul incorect montat, care iese în afara capacului, prezintă un risc pentru utilizarea în siguranță. Protecţia trebuie să fi e montată sigur pe unealtă şi setată într-o poziţie care asigură maximum de siguranţă, astfel încât cea mai mică zonă de muncă să fi e descoperită în direcţia operatorului. Protecţia ajută la protejarea operatorului de fragmentele desprinse de disc şi previne atingerea accidentală a discului. Discul trebuie utilizat conform cu destinaţia. De exemplu: nu şlefuiţi cu discuri destinate pentru tăiere. Discurile abrazive pentru tăiat sunt destinate pentru sarcină de circuit, forţele laterale atribuite unui astfel de disc pot duce la distrugerea acestuia. Folosiţi mereu doar discuri de fi xare întregi, cu dimensiune corespunzătoare adaptată pentru discurile abrazive. Discurile potrivite pentru fi xarea discului abraziv reduc posibilitatea de deteriorare a discului abraziv. Discurile de fi xare pentru discurile de tăiat pot fi diferite de cele destinate pentru discurile de şlefuit. Nu folosiţi discuri abrazive uzate din unelte mai mari. Discul abraziv cu diametru mai mare nu este adaptat pentru turaţie mai mare pentru unelte mai mici şi se poate crăpa. Avertizări legate de şlefuirea cu hârtie abrazivă Nu folosiţi discuri cu dimensiuni prea mari cu hârtie abrazivă. Atunci când selectaţi discul abraziv trebuie să respectaţi recomandările producătorului. Hârtia care iese prea tare în afară poate provoca răni, precum şi sporeşte riscul de blocare, rupere sau de apariţie a fenomenului de recul către operator. Avertizări legate de lucrul cu peria de sârmă Fiţi precauţi deoarece bucăţile desprinse de sârmă sunt aruncate din perie chiar şi în timpul lucrului normal. Nu suprasolicitaţi sârmele apăsând prea tare pe perie. Sârma poate străpunge cu uşurinţă hainele lejere şi/sau pielea. Dacă se recomandă utilizarea de carcase de protecţie atunci când lucraţi cu peria de sârmă, trebuie să preveniţi orice contact al periei cu carcasa. Peria de sârmă poate mări diametrul sub infl uenţa sarcinii şi a forţei centrifuge.

MONTAJUL ELEMENTELOR DIN DOTARE

Montajul carcasei discului abraziv În acest scop trebuie să aplicaţi carcasa discului pe partea cilindrică a carcasei pe arbore şi folosiţi şurubul sau clema carcasei, imobilizaţi astfel încât carcasa să fi e montată drept, ferm şi sigur. Setaţi carcasa discului abraziv astfel încât partea neacoperită a discului să fi e cât mai departe cu putinţă de mâinile utilizatorului polizorului. Nu lucraţi niciodată cu polizorul dacă nu aţi montat corect carcasa discului! Împreună cu polizorul se furnizează carcasa care asigură protecţia corespunzătoare doar pe durata şlefuirii cu discuri abrazive şi discuri care folosesc hârtie abrazivă precum şi unele perii de sârmă. După montarea pe arbore, discul nu poate depăşi partea laterală a carcasei. În cazul în care efectuaţi alt tip de lucru permis trebuie să luaţi legătura cu producătorul pentru a cumpăra o carcasă destinată pentru acest tip de lucrări. Montajul mânerului adiţional În cazul în care este necesar montaţi mânerul rotindu-l pe capul uneltei.

OPERAREA DISCURILOR ABRAZIVE

ATENŢIE! Montajul discurilor abrazive poate fi efectuat doar atunci când tensiunea de alimentare este oprită. Scoateţi ştecherul polizorului din priză Montajul discurilor abrazive Decuplaţi tensiunea de alimentare de la unealtă. Scoateţi ştecherul din priză! Atunci când montaţi trebuie să aveţi grijă ca marginea A (IV) din partea inferioară a arborelui şi fl anşele de fi xare să se potrivească exact. Fixaţi fl anşa de montaj de sus pe arbore. Fixaţi discul abraziv pe arbore şi fl anşa superioară de fi xare. Înfi letaţi fl anşa de jos de montaj pe arbore. Împingeţi blocada arborelui şi înfi letaţi fl anşa inferioară de montaj cu cheia, iar apoi daţi drumul butonului de blocare. Introduceţi ştecherul cablului electric al uneltei în priza de reţea, porniţi polizorul şi observaţi funcţionarea acestuia în gol timp de circa 1 minut. Scoateţi ştecherul din priză şi verifi caţi fi xarea discurilor. Situarea fl anşelor de fi xare Trebuie să aveţi grijă că discurile în locul de fi xare pe arbore pot avea grosime diferită. În funcţie de discurile abrazive subţiri utilizate (grosime maximă de 3,2 mm), sau groase (grosime peste 3,2 mm) alta este situarea fl anşelor de montaj (III).74

Demontajul discurilor abrazive Opriţi polizorul şi scoateţi ştecherul cablului electric din priză. Apăsaţi blocada arborelui şi desfi letaţi fl anşa inferioară de montaj cu o cheie de fi xare, iar apoi daţi jos discul abraziv de pe arbore. Curăţaţi arborele şi fl anşele de fi xare de praf şi alte impurităţi care apar în timpul lucrului. Tipurile de discuri abrazive Pentru a lucra cu polizorul puteţi folosi orice disc abraziv destinat pentru polizoare unghiulare cu turaţie nominală admisă de cel puţin 80 m/s şi diametre de fi xare şi exterioare stabilite în tabelul cu date tehnice. Dacă discul abraziv este dotat cu orifi ciu fi letat pentru montajul acesteia trebuie să folosiţi fl anşe de fi xare. De asemenea puteţi monta discuri cu diametrul exterior defi nit în tabelul cu date tehnice, dotate cu orifi ciu fi letat M14. În acest caz nu folosiţi fl anşe de fi xare, discul trebuie înfi letat direct pe arbore, blocându-l cu butonul, iar discul trebuie înfi letat ferm şi sigur cu o cheie plată (care nu face parte din dotarea polizorului). În cazul discurilor care permit montajul discului de hârtie cu scai, trebuie să folosiţi doar discuri de hârtie abrazică cu diametrul stabilit în tabelul cu date tehnice. Discurile abrazive trebuie amplasate concentric pe discul polizorului. Marginea discului nu poate ieşi în afara marginii discului. De asemenea puteţi folosi discuri abrazive diamantate cu dimensiunile stabilite în tabelul cu date tehnice, destinate pentru tăiere şi şlefuire uscată. Montajul trebuie efectuat la fel ca în cazul discurilor abrazive. Pentru prelucrarea de metale se recomandă utilizarea de discuri abrazive efectuate din materiale destinate pentru prelucrarea tipului respectiv de metal. Trebuie să citiţi documentaţia ataşată la discul abraziv. Pentru a prelucra materiale ceramice puteţi folosi discurile abrazive destinate pentru prelucrarea de piatră sau discurile diamantate, destinate pentru funcţionarea la uscat. Periile de sârmă şi discurile cu hârtie abrazivă sunt recomandate pentru utilizare pentru ştergerea straturilor vechi de vopsea de pe piesele de metal. Se interzice modifi carea orifi ciului de fi xare, a arborelui sau utilizarea de inele de reducere pentru a adapta diametrul orifi ciului de fi xare la diametrul arborelui. Se interzice utilizarea de discuri cu diametrul de fi xare diferit de cel stabilit în tabelul cu date tehnice. Se interzice utilizarea de discuri cu lanţ sau de discuri de ferăstrău, datorită faptului că sporesc riscul de apariţie a reculului uneltei către operator. Atenţie! Se interzice utilizarea altor discuri decât a celor admise pentru utilizare în aceste instrucţiuni, chiar dacă pot fi montate pe arborele polizorului. Discurile nepotrivite pot să nu reziste la sarcinile generate atunci când lucraţi cu polizorul unghiular. Discurile abrazive deteriorate, fi surate reprezintă pericol de leziuni grave sau chiar de moarte. UTILIZAREA POLIZORULUI Scoateţi ştecherul din priză! Înainte de a începe să lucraţi cu unealta trebuie să verifi caţi dacă carcasa şi cablul de alimentare cu ştecherul nu sunt deteriorate. Dacă sunt vizibile orice defecţiuni se interzice conectarea polizorului la reţeaua electrică! Fixaţi carcasa discului abraziv şi mânerul. Nu lucraţi niciodată cu polizorul dacă carcasa discului abraziv nu este montată! Dobrać odpowiedni do rodzaju pracy typ tarczy ściernej i zamontować tarczę na wrzecionie szlifi erki. Materialul prelucrat trebuie montat astfel încât să nu se deplaseze în timpul prelucrării, de exemplu cu menghina sau cu cleme. Discul polizorului se roteşte cu viteză ridicată şi fi xarea neadecvată a materialului prelucrat poate duce la deplasarea necontrolată în timpul lucrului, ceea ce măreşte riscul de leziuni grave. În cazul în care tăiaţi trebuie să sprijiniţi materialul de tăiat pe ambele părţi ale tăieturii, dar astfel încât în timp ce efectuaţi tăierea să nu ducă la blocarea discului de ferăstrău. Suporturile trebuie amplasate în apropierea marginii materialului de tăiat şi în apropierea liniei de tăiere. Purtaţi protecţie oculară, protecţie auditivă şi mănuşi de protecţie. Verifi caţi dacă comutatorul se afl ă la poziţia „oprit - 0”. Apoi introduceţi ştecherul cablului electric al polizorului în priză. Luaţi o poziţie adecvată care să vă garanteze menţinerea echilibrului şi porniţi polizorul cu comutatorul. În cazul în care comutatorul este amplasat în partea de sus sau în partea laterală a carcasei polizorului, atunci pentru a-l porni, trebuie să apăsaţi comutatorul în partea din spate a acestuia, iar apoi, fără a-i da drumul, trebuie să-l mişcaţi în faţă înspre simbolul marcat cu „I”. Comutatorul este prevăzut cu o clemă care permite blocarea acestuia în această poziţie, ceea ce facilitează funcţionarea îndelungată. Pentru a opri polizorul trebuie să apăsaţi comutatorul în partea din spate a acestuia şi să-l lăsaţi să se retragă. În cazul în care polizorul este dotat cu comutator amplasat în partea inferioară a mânerului, trebuie să apăsaţi şi să menţineţi apăsat butonul de blocare, iar apoi să apăsaţi comutatorul. Trebuie să apăsat comutatorul pe durata lucrului, dar nu este necesar să menţineţi apăsat butonul de blocare. Dacă încetaţi să apăsaţi comutatorul veţi opri polizorul. Acest comutator nu este prevăzut cu posibilitatea de blocare pe durata lucrului. Începeţi să lucraţi aşezând suprafaţa adecvată din disc pe materialul prelucrat: - în cazul discurilor abrazive pentru şlefuit trebuie să şlefuiţi cu suprafaţa laterală şi/sau frontală, - în cazul discurilor cu coli trebuie să şlefuiţi cu suprafaţa laterală astfel încât coala de hârtie să se mişte paralel pe materialul prelucrat, - în cazul discurilor cu scai care permit fi xarea hârtiei abrazive, şlefuiţi cu suprafaţa laterală,75

- în cazul periilor de sârmă trebuie să prelucraţi cu capetele de sârmă, nu cu partea laterală a acestora, - în cazul discurilor pentru tăiat, trebuie să tăiaţi cu suprafaţa frontală, nu şlefuiţi cu suprafaţa frontală a discurilor destinate pentru tăiat. În timp ce şlefuiţi cu suprafaţa laterală trebuie să menţineţi polizorul la un unghi de maxim 30 de grade faţă de suprafaţa prelucrată (V). Mişcaţi polizorul cu mişcări line înspre şi dinspre dumneavoastră. În timp ce efectuaţi tăieri, discul pentru tăiat trebuie să se afl e la un unghi drept faţă de suprafaţa de tăiat. Nu tăiaţi la un alt unghi. Se interzice schimbarea unghiului discului faţă de materialul prelucrat pe durata tăierii. Trebuie să tăiaţi doar în linie dreaptă. Nerespectarea recomandărilor de mai sus măreşte riscul de blocare a discului de ferăstrău în materialul prelucrat, ceea ce poate duce la apariţia reculului uneltei înspre operator, crăparea discului sau deteriorarea acesteia. Atunci când tăiaţi trebuie să mişcaţi polizorul în direcţia de rotire a discului (VI). În timp ce lucraţi cu discul nu apăsaţi prea tare pe materialul prelucrat şi nu efectuaţi mişcări bruşte pentru a nu duce la blocarea sau desprinderea discului abraziv. Nu permiteţi suprasolicitarea polizorului, temperatura suprafeţelor externe nu poate depăşi 60

După ce aţi terminat de lucrat opriţi polizorul, scoateţi ştecherul cablului polizorului din priză şi inspectaţi. Atenţie! Discul se poate roti încă o perioadă după oprirea polizorului. Înainte de a începe să inspectaţi trebuie să aşteptaţi până ce discul se răceşte. În timpul lucrului atât discul cât şi materialul prelucrat se pot încălzi la temperaturi foarte ridicate. Reţineţi! Atunci când lucraţi cu polizorul unghiular: Purtaţi mereu protecţie oculară. Nu folosiţi discuri abrazive cu turaţia maximă de circuit admisă mai mică decât 80 m/s. Nu folosiţi discuri abrazive cu turaţia maximă de circuit admisă mai mică decât turaţia polizorului. Valoarea totală declarată a vibraţiilor a fost măsurată prin metoda standard de analize şi poate fi utilizată pentru a compara o unealtă cu alta. Valoarea totală declarată a vibraţiilor poate fi utilizată pentru a evalua iniţial expunerea. Atenţie! Emisia de vibraţii pe durata lucrului cu unealta poate fi diferită faţă de valoarea declarată, în funcţie de modul de utilizare al uneltei. Atenţie! Trebuie să stabiliţi mijloacele de siguranţă care trebuie să-l protejeze pe operator şi care sunt bazate pe evaluarea expunerii în condiţii reale de utilizare (incluzând toate părţile din ciclul de lucru, de exemplu durata când unealta este pornită sau funcţionează în gol şi durata de activare).

CONSERVAREA SI REVIZIILE

Atenţie! Inainte de a începe reglarea, deservirea tehnică sau conservarea scote fi şa conductei de alimentare din priza cu tensiune electrică. După terminarea lucrului trebuie verifi cată starea tehnică a sculei electrice, aspectul ei exterior adică: carcasa şi mînierul, conductorul electric şi fi şa lui, funcţionarea întrerupătorului electric, rosturile de trecerea aerului (ventilaţia), scâterierea periilor (cărbunilor), sonoritatea lagărelor şi angrenajului, pornirea şi corectitudinea funcţionării, In timpul garanţiei uzufructuarul nu poate anexa nimic la scula respectivă şi nici nu poate să schimbe nici un subansamblu, deoarece se pierde dreptul la garanţie. Dacă în timpul funcţionării vor fi constate necorectitudeni sau alte simptome neaşteptate, înseamnă că trebuie făcută revizia periodică la servis. După terminarea lucrului trebuie curăţată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul şi scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuinţând mijloace chimice şi lichide curăţătoare.76 MANUAL ORIGINAL

Declarăm și garantăm pe proprie răspundere că produsele următoare: Polizor unghiular; ~230 V; 50 Hz; 900 W; 11000 min

; 125 mm; cod articol. 79119 satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare: EN 60745-1:2009 + A11:2010 EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014 + A13:2015 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 și satisfac cerințele Directivelor europene următoare: Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declarație Ultimele două cifre ale anului în care s-a aplicat marcarea: 17 Anul de fabricație: 2019 (nume și semnătura persoanei autorizate) 0419/79119/EC/2019 (locul și data emiterii) Wrocław, 2019.04.01 2006/42/WE Directiva pentru utilaje și dispozitive de siguranță 2014/30/UE Directiva privind compatibilitatea electromagnetică (EMC) 2011/65/UE Restricția utilizării unor substanțe periculoase Persoana autorizată să întocmească dosarul tehnic: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia
