MANUALE UTENTE 79119 Sthor

3. protezione del disco abrasivo

5. bloccaggio del mandrino

7. cavo di rete con spina

8. chiave per montare il disco abrasivo

Simbolo della raccolta selezionata dei prodotti elettrici ed elettronici fuori uso. I dispositivi elettrici fuori uso sono rifi uti riciclabili - non vanno buttati in contenitori per rifi uti domestici, in quanto contengono sostanze pericolose per la salute e l’ambiente! Agite attivamente a favore della gestione economica delle risorse naturali e a favore della protezione dell’ambiente, consegnando gli utensili fuori uso ai centri di raccolta. Per ridurre la quantità dei rifi uti buttati, è necessario che siano riusati, riciclati o recuperati in qualsiasi modo.INSTRUKCJA ORYGINALNA

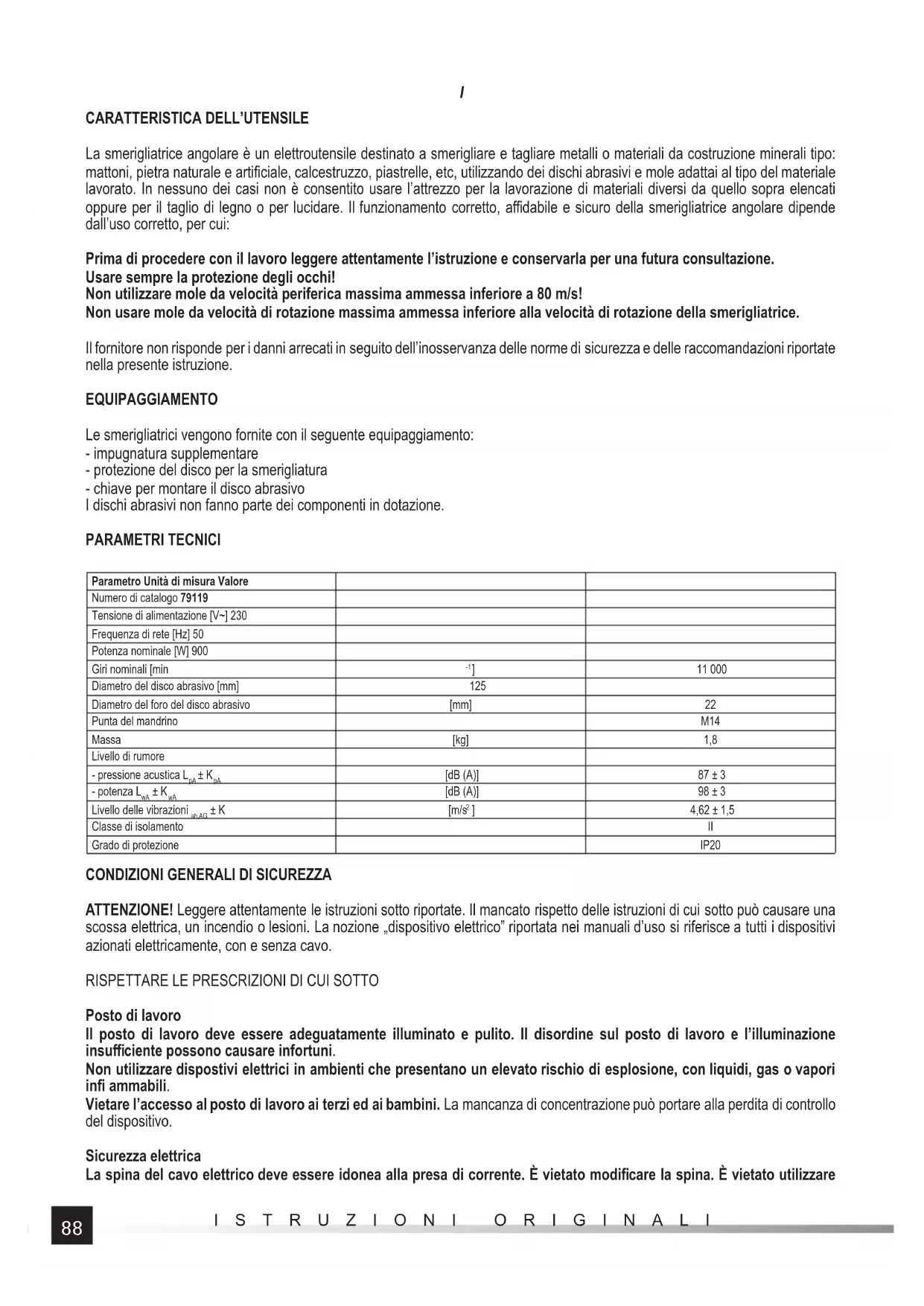

La smerigliatrice angolare è un elettroutensile destinato a smerigliare e tagliare metalli o materiali da costruzione minerali tipo: mattoni, pietra naturale e artifi ciale, calcestruzzo, piastrelle, etc, utilizzando dei dischi abrasivi e mole adattai al tipo del materiale lavorato. In nessuno dei casi non è consentito usare l’attrezzo per la lavorazione di materiali diversi da quello sopra elencati oppure per il taglio di legno o per lucidare. Il funzionamento corretto, affi dabile e sicuro della smerigliatrice angolare dipende dall’uso corretto, per cui: Prima di procedere con il lavoro leggere attentamente l’istruzione e conservarla per una futura consultazione. Usare sempre la protezione degli occhi! Non utilizzare mole da velocità periferica massima ammessa inferiore a 80 m/s! Non usare mole da velocità di rotazione massima ammessa inferiore alla velocità di rotazione della smerigliatrice. Il fornitore non risponde per i danni arrecati in seguito dell’inosservanza delle norme di sicurezza e delle raccomandazioni riportate nella presente istruzione. EQUIPAGGIAMENTO Le smerigliatrici vengono fornite con il seguente equipaggiamento: - impugnatura supplementare - protezione del disco per la smerigliatura - chiave per montare il disco abrasivo I dischi abrasivi non fanno parte dei componenti in dotazione. PARAMETRI TECNICI Parametro Unità di misura Valore Numero di catalogo 79119 Tensione di alimentazione [V~] 230 Frequenza di rete [Hz] 50 Potenza nominale [W] 900 Giri nominali [min

] 11 000 Diametro del disco abrasivo [mm] 125 Diametro del foro del disco abrasivo [mm] 22 Punta del mandrino M14 Massa [kg] 1,8 Livello di rumore - pressione acustica L

[dB (A)] 87 ± 3 - potenza L

[dB (A)] 98 ± 3 Livello delle vibrazioni ah,AG ± K [m/s

] 4,62 ± 1,5 Classe di isolamento II Grado di protezione IP20

CONDIZIONI GENERALI DI SICUREZZA

ATTENZIONE! Leggere attentamente le istruzioni sotto riportate. Il mancato rispetto delle istruzioni di cui sotto può causare una scossa elettrica, un incendio o lesioni. La nozione „dispositivo elettrico” riportata nei manuali d’uso si riferisce a tutti i dispositivi azionati elettricamente, con e senza cavo.

RISPETTARE LE PRESCRIZIONI DI CUI SOTTO

Posto di lavoro Il posto di lavoro deve essere adeguatamente illuminato e pulito. Il disordine sul posto di lavoro e l’illuminazione insuffi ciente possono causare infortuni. Non utilizzare dispostivi elettrici in ambienti che presentano un elevato rischio di esplosione, con liquidi, gas o vapori infi ammabili. Vietare l’accesso al posto di lavoro ai terzi ed ai bambini. La mancanza di concentrazione può portare alla perdita di controllo del dispositivo. Sicurezza elettrica La spina del cavo elettrico deve essere idonea alla presa di corrente. È vietato modifi care la spina. È vietato utilizzare89

ISTRUZIONI ORIGINALI adattatori per adattare la spina alla presa di corrente. La spina non sottoposta alle modifi che che corrisponde alla presa di corrente riduce il rischio di scossa elettrica. Evitare il contatto con superfi ci con messa a terra, quali tubazioni, radiatori e frigoriferi. La messa a terra aumenta il rischio di scossa elettrica. Proteggere i dispositivi elettrici dalle precipitazioni atmosferiche o dall’umidità. La penetrazione dell’acqua all’interno del dispositivo aumenta il rischio di scossa elettrica. Evitare il sovraccarico del cavo di alimentazione. Non utilizzare il cavo di alimentazione per trasportare il dispositivo, per collegare e scollegare la spina dalla presa di corrente. Tenere il cavo di alimentazione lontano dalle fonti di calore, dagli oli, dai bordi acuti e dagli elementi mobili. Il cavo di alimentazione danneggiato aumenta il rischio di scossa elettrica. Qualora il dispositivo dovesse essere utilizzato all’aperto, utilizzare solo prolunghe adatte all’uso all’aperto. L’uso di un’adeguata prolunga riduce il rischio di scossa elettrica. Qualora fosse indispensabile utilizzare il dispositivo elettrico in un ambiente umido, occorre impiegare il dispositivo di protezione contro la corrente di guasto (RCD). L’impiego del dispositivo RCD riduce il rischio di scossa elettrica. Sicurezza individuale Provvedere al lavoro in buona condizione fi sica e mentale. Fare attezione a ciò che si fa. Non lavorare se ci si sente stanchi, sotto l’eff etto di farmaci o alcol. Una minima disattenzione durante l’uso del dispositivo può causare gravi lesioni. Indossare i mezzi di protezione individuale. Portare sempre gli occhiali di protezione. L’uso dei mezzi di protezione individuale quali maschere antipolvere, scarpe di protezione, elmetti e protezioni dell’udito riduce il rischio di gravi lesioni. Evitare l’avviamento accidentale del dispositivo. Assicurarsi che l’inseritore si trova in posizione “OFF” prima di collegare il dispositivo alla rete elettrica. Non tenere il dito sull’inseritore o non collegare il dispositivo alla rete con l’inseritore in posizione “ON” per evitare gravi lesioni. Prima di avviare il dispositivo elettrico, rimuovere tutte le chiavi e altri attrezzi di regolazione. La chiave lasciata sugli elementi mobili può causare gravi lesioni. Stare sempre in equilibrio. Stare sempre in una posizione adeguata per controllare meglio il dispositivo in caso di situazioni inaspettate durante l’uso del dispositivo. Indossare adeguati indumenti di protezione. Non indossare indumenti larghi o pendenti né gioielli. Tenere i capelli, gli indumenti e i guanti di protezione lontani dai pezzi mobili del dispositivo. Gli indumenti larghi, i gioielli oppure i capelli sciolti potrebbero entrare in contatto con i pezzi mobili del dispositivo. Impiegare impianti di aspirazione o contenitori per polveri, se il dispositivo ne è dotato. Collegarli in modo corretto. L’impiego del sistema di aspirazione riduce il rischio di gravi lesioni. Utilizzo del dispositivo elettrico Evitare il sovraccarico del dispositivo elettrico. Utilizzare sempre il dispositivo idoneo al tipo di lavorazione. Il dispositivo idoneo al tipo di lavorazione permette di utilizzare il dispositivo in modo più effi ciente e sicuro. Non utilizzare il dispositivo elettrico se l’inseritore non funziona. Il dispositivo che non può essere controllato tramite l’inseritore, è pericoloso e va consegnato al centro di assistenza. Prima di eseguire lavori di regolazione, sostituzione accessori o conservazione, rimuovere la spina dalla presa, per evitare l’avviamento accidentale del dispositivo elettrico. Tenere il dispositivo fuori dalla portata dei bambini. Il dispositivo non deve essere utilizzato da persone non addestrate. Il dispositivo utilizzato dalle persone non addestrate può essere pericoloso. Garantire una corretta manutenzione del dispositivo. Controllare eventuali giochi dei pezzi mobili. Controllare eventuali danneggiamenti dei componenti del dispositivo. In caso di qualsiasi difetto, riparare il dispositivo prima dell’uso. Molti infortuni derivano da un’inadeguata manutenzione del dispositivo. Il dispositivo da taglio deve essere pulito e affi lato. La corretta manutenzione permette di controllare meglio il dispositivo da taglio durante l’uso. I dispositivi elettrici e gli accessori vanno utilizzati conformemente alle prescrizioni sotto riportate. Utilizzare i dispositivi per gli scopi cui sono destinati, prendendo in considerazione il tipo e le condizioni della lavorazione. L’uso dei dispositivi per gli scopi diversi può provocare situazioni pericolose. Riparazioni La riparazione del dispositivo deve essere eseguito solo presso centri di assistenza autorizzati, che impiegano i pezzi di ricambio originali. Ciò garantisce la sicurezza dell’uso del dispositivo elettrico.

ISTRUZIONI DI SICUREZZA SUPPLEMENTARI

L’attrezzo è stato previsto solo per smerigliare, smerigliare con carta abrasiva, smerigliare con spazzole metalliche e per tagliare. Leggere tutte le avvertenze, istruzioni e illustrazioni e le specifi che fornite con l’utensile elettrico. L’inosservanza di tutte le istruzioni elencate di seguito può causare scosse elettriche, incendi e/o lesioni gravi. È vietato usare lo strumento come lucidatrice oppure in un qualsiasi altro modo diff erente da quello descritto nell’istruzione. Utilizzo dello strumento per un lavoro a cui non è stato ideato può creare un rischio e provocare lesioni al corpo.90

ISTRUZIONI ORIGINALI Non utilizzare gli accessori che non sono stati progettati e non sono destinati dal produttore. Il fatto che un dato accessorio si lascia montare nell’utensile non signifi ca che esso garantisca un lavoro in sicurezza. La velocità massima di rotazione degli accessori deve essere uguale o superiore alla velocità di rotazione massima dello strumento. Gli accessori con una velocità inferiore rispetto alla velocità dello strumento possono rompersi durante il lavoro. Il diametro esterno e lo spessore degli accessori deve essere contenuta nel campo delle dimensioni specifi cate per lo strumento. Gli accessori da dimensioni non appropriate non garantiscono una protezione ed un utilizzo corretto. La dimensione del foro di fi ssaggio delle ruote, fl ange, dischi ed altri accessori deve corrispondere alle dimensioni del mandrino dell’utensile. Gli accessori di cui la dimensione del foro di montaggio non corrisponde alla dimensione del mandrino dell’utensile, cominciano a vibrare dopo essere avviati e ciò potrebbe causare la perdita di controllo dello strumento. Non utilizzare gli accessori danneggiati. Prima di ogni utilizzo, esaminare lo stato di accessori dal punto di vista di presenza di schegge, crepe, sfregamenti e usura eccessiva. In caso di caduta degli accessori si dovrebbe verifi carli dal punto di vista dei danni oppure montare degli accessori nuovi ed intatti. Dopo aver controllato e installato un accessorio, è necessario mettere se stessi ed i terzi fuori del piano di rotazione degli accessori, quindi avviare lo strumento per un minuto alla massima velocità. Durante la prova gli accessori danneggiati verranno distrutti. Usare i dispositivi di protezione individuale. A seconda dell’applicazione, utilizzare la visiera, occhiali di sicurezza o occhiali di sicurezza. Se necessario, utilizzare maschere antipolvere, protezione dell’udito, guanti e grembiuli per fornire protezione dai piccoli frammenti di accessori o materiali generati durante il lavoro. La protezione degli occhi deve essere in grado di arrestare gli elementi proiettati generati durante il lavoro. La mascherina antipolvere deve essere in grado a fi ltrare la polvere prodotta durante il funzionamento. Un’eccessiva esposizione al rumore può causare la perdita dell’udito. Durante il lavoro, quando il disco potrebbe avere il contatto con un condutture nascosto sotto tensione, tenere la smerigliatrice solo con le impugnature isolate. Il disco, a contatto con un conduttore sotto tensione, può trovarsi nelle condizioni che anche gli elementi metallici dell’attrezzo possano essere sotto tensione comportando una scossa elettrica all’operatore. Mantenere una distanza di sicurezza tra la postazione di lavoro ed i terzi. Le persone che accedono alla postazione di lavoro devono disporre di dispositivi di protezione individuale. I frammenti generati durante il lavoro o i frammenti di accessori difettosi possono essere proiettati fuori dalla postazione di lavoro. Mettere il cavo di alimentazione a distanza dagli elementi in rotazione. In caso di perdita di controllo dell’utensile, il cavo può essere tagliato o intercettato, e la mano o la spalla dell’operatore può essere catturata dalle parti della macchina in rotazione. Non posare mai l’attrezzo prima che i suoi elementi rotanti non si arrestano completamente. Le parti rotanti Possono “grippare” il supporto e far perdere il controllo dello strumento. Non attivare lo strumento durante la movimentazione. Un contatto accidentale con le parti in rotazione può causare che i vestiti verranno catturati mentre il corpo dell’operatore verrà a contatto con l’utensile.. Pulire regolarmente le aperture di ventilazione dello strumento. La ventola del motore aspira la polvere generato durante il lavoro all’interno dell’utensile. Un eccessivo accumulo di particelle di metallo contenute nella polvere aumenta il rischio di scosse elettriche. Non utilizzare l’apparecchio vicino a materiali infi ammabili. Le scintille prodotte durante il funzionamento possono provocare un incendio. Non usare accessori che richiedono il raff reddamento con un liquido. Acqua o refrigerante possono causare scossa elettrica. La dimensione della fi lettatura degli accessori deve corrisponde re alla fi lettatura del mandrino della smerigliatrice. Nel caso di accessori a fl angia, il foro di montaggio degli accessori deve corrispondere alle dimensioni di montaggio della fl angia. Gli accessori che non si adattano al supporto dell’attrezzo elettrico provocano squilibrio, vibrazioni eccessive e perdita di controllo. Avvertenze inerenti al rimbalzo dello strumento in direzione dell’operatore Il rimbalzo dell’utensile nella direzione dell’operatore rappresenta una reazione improvvisa al bloccaggio o alla chiusura di: disco di rotazione, nastro per lucidare la spazzola o altro accessorio. Il bloccaggio o la chiusura comporta un arresto improvviso dell’accessorio in rotazione il che comporta la rotazione dell’elettroutensile in direzione opposta alla rotazione dell’accessorio stesso. Per esempio, se il disco abrasivo è bloccato o chiuso dall’elemento lavorato, il bordo del disco che s’infi la nel punto di chiusura può sprofondare nella superfi cie del materiale comportando che il disco esca o venga addirittura gettato fuori. Il disco può liberarsi anche in direzione verso o dall’operatore, in funzione della direzione della mole nel posto di chiusura. In tale situazione i dischi abrasivi possono anche rompersi. Il rimbalzo dello strumento verso l’operatore è risultato di un utilizzo scorretto e/o mancata osservazione delle indicazione e raccomandazioni contenute nell’istruzione d’uso. Tale fenomeno può essere evitato osservando le raccomandazioni. Applicare una sicura presa dello strumento ed adottare una posizione del corpo appropriata per permettere alle mani di resistere alle forze che si presentano durante il rimbalzo. Utilizzare sempre l’impugnatura supplementare, se fornita con lo strumento, questo garantirà il massimo controllo durante un rimbalzo o una rotazione imprevista durante l’avviamento dello strumento. L’operatore è in grado di controllare gli strumenti di rotazione o il rimbalzo dell’utensile, se adotta le opportune precauzioni.91

ISTRUZIONI ORIGINALI Non posizionare mai le mani vicino alle parti rotanti dell’utensile. Le parti rotanti, durante il rimbalzo, possono avere il contatto con le mani. Non collocarsi nella zona, in cui l’utensile si sposta quando rimbalza. Il rimbalzo farà orientare lo strumento in direzione opposta alla direzione di rotazione del disco abrasivo, nel posto di suo bloccaggio. Tenere particolare attenzione quando si lavora vicino agli angoli, spigoli vivi, ecc. Evitare il rincalzo e bloccaggio del disco abrasivo. Durante la lavorazione degli angoli o dei bordi persiste un maggiore rischio di bloccaggio del disco abrasivo il che comporta alla perdita di controllo dello strumento o al suo rimbalzo. Non utilizzare dischi con la catena di taglio o seghe a disco. Le lame causano frequenti rimbalzi e la perdita di controllo dell’utensile. Avvertenze sulla molatura e taglio con dischi abrasivi Utilizzare esclusivamente dischi adatti all’utensile e alle protezioni per il disco. I dischi per i quali l’utensile non è progettato non possono essere schermati correttamente e non sono sicuri. Il disco convesso deve essere montato in modo che la superfi cie di rettifi ca non sporga oltre la fl angia di protezione dello schermo. L’errato montaggio di uno scudo che sporge dalla protezione può comportare il rischio di lesioni durante il funzionamento. La protezione deve essere saldamente fi ssata allo strumento e posta in una posizione tale da garantire la massima sicurezza in modo che l’area più piccola del disco sia scoperto in direzione dell’operatore. La protezione aiuta a proteggere l’operatore dai frammenti rotti del disco e impedisce il contatto accidentale con il disco. Il disco deve essere utilizzato in conformità con la destinazione. Ad esempio: non molare con il disco adatto per il taglio. I dischi abrasivi per il taglio sono progettati per ricevere il carico periferico, le forze laterali applicate al disco possono causare rotture. Utilizzare sempre dischi di fi ssaggio integri, che hanno la dimensione adatta alla dimensione del disco abrasivo. I dischi di fi ssaggio del disco abrasivo riducono la possibilità di danneggiare il disco abrasivo. I dischi di fi ssaggio per i dischi da taglio sono diversi dai dischi di fi ssaggio adatti per i dischi abrasivi. Non utilizzare dischi abrasivi usurati provenienti da strumenti più grandi. Il disco abrasivo da diametro maggiore non è adatto alle maggiori velocità di rotazione degli utensili pii piccoli e quindi potrebbe rompersi. Avvertenze sulla rettifi ca con carta abrasiva Non utilizzare dischi con carta abrasiva sovradimensionati. Durante la selezione della mola, seguire le raccomandazioni del produttore. La carta sporgente oltre il disco può provocare lesioni ed aumenta anche il rischio di bloccaggio, rottura o del fenomeno di rimbalzo in direzione dell’operatore. Avvertenze sull’uso della spazzola metallica Mantenere attenzione dato che i frammenti dei fi li vengono proiettati dalla spazzola anche un lavoro normale. Non sovraccaricare i fi li applicando una forza eccessiva alla spazzola. I fi li possono facilmente perforare l’abbigliamento e/o la pelle. Se si raccomanda di usare le protezioni mentre si lavoro con la spazzola metallica, è necessario prevenire un qualsiasi contatto della spazzola con la protezione. La spazzola metallica può aumentare il diametro sotto carico e sotto la forza centrifuga.

MONTAGGIO DEGLI ACCESSORI

Montaggio della protezione del disco abrasivo Per eff ettuare questa operazione, è necessario applicare la protezione del disco sulla parte cilindrica del corpo attorno al mandrino e utilizzando viti o morsetto del anello di fi ssaggio della protezione, fi ssarla in modo tale che risulti montata in maniera dritta, ferma e sicura. Posizionare la protezione del disco abrasivo in modo tale che la parte del disco non coperta si trovi possibilmente il più lontano dalla mano dell’utilizzatore della smerigliatrice. Non usare mai la smerigliatrice senza la protezione del disco abrasivo installata! Assieme alla smerigliatrice viene fornita una protezione che permette di garantire una protezione adeguata durante la molatura con i dischi abrasivi e dischi che utilizzano carta abrasiva e spazzole metalliche. Il disco, una volta montato sul mandrino non deve sporgere oltre il bordo laterale della protezione. Nel cas o di qualsiasi altro tipo di lavoro ammesso, contattare il produttore per acquistare la protezione idonea al dato tipo di lavoro. Montaggio dell’impugnatura supplementare Se necessario, installare l’impugnatura avvitandola fermamente alla testa dell’utensile.

USO DEI DISCHI ABRASIVI

ATTENZIONE! Il montaggio dei dischi abrasivi deve essere eff ettuato solo dopo previa esclusione della tensione. Disinserire la spina del cavo della smerigliatrice dalla presa di corrente!92

ISTRUZIONI ORIGINALI Montaggio dei dischi abrasivi Sconnettere la tensione di alimentazione dall’utensile. Disinserire la spina dalla presa! Durante il montaggio prestare attenzione che i bordi A (IV) nella parte inferiore dell’albero del mandrino e delle fl ange di fi ssaggio si sovrappongano perfettamente. Mettere la fl angia di fi ssaggio superiore sul mandrino. Mettere il disco abrasivo sul mandrino e sulla fl angia di fi ssaggio superiore. Avvitare la fl angia inferiore sul mandrino. Premere il blocco del mandrino e stringere la fl angia di fi ssaggio inferiore con una chiave e quindi rilasciare il pulsante di blocco. Inserire la spina del cavo elettrico dell’utensile nella presa di rete, attivare la smerigliatrice ed osservare il suo funzionamento senza alcun carico per circa 1 minuto. Staccare la spina dalla presa e verifi care lo stato di fi ssaggio dei dischi. Posizionamento delle fl ange di fi ssaggio Far attenzione che i dischi nel posto di attacco al mandrino possono avere spessori diversi. A seconda dei dischi abrasivi usati, sottili (spessore fi no a 3,2 mm) o spessi (spessore superiore a 3,2 mm) il posizionamento delle loro fl ange risulta diverso (III). Smontaggio dei dischi abrasivi Disattivare la smerigliatrice e staccare la spina del cavo elettrico dalla presa di rete. Premere il blocco del mandrino e svitare la fl angia di fi ssaggio inferiore con la chiave di fi ssaggio, e quindi rimuovere il disco abrasivo dal mandrino. Pulire il mandrino e le fl ange di fi ssaggio dalla polvere e da altre impurità generate nel corso del lavoro. Tipi dei dischi abrasivi Per lavorare con la smerigliatrice è possibile utilizzare ogni mola destinata per l’utilizzo con smerigliatrici angolari con una velocità periferica massima di almeno 80 m/s e diametro di serraggio ed esterno defi nito nella tabella con i dati tecnici. Se il disco abrasivo è dotato di un’apertura non fi lettata, per la sua installazione usare le fl ange di fi ssaggio. È anche possibile montare dischi con diametro esterno specifi cato nella tabella dei dati tecnici, dotata di foro fi lettato M14. In questo caso, non usare le fl ange di montaggio, ma avvitare il disco direttamente nel mandrino, bloccandolo con il fermo ed avvitando il disco saldamente e con sicurezza tramite una chiave piatta (non in dotazione con la smerigliatrice). Nel caso dei dischi che consentono il montaggio della carta abrasiva con il velcro, utilizzare solo dischi di carta abrasiva con un diametro specifi cato nella tabella dati tecnici. I dischi vanno posizionati sul disco in maniera concentrica . Il bordo del disco non deve sporgere oltre il bordo del disco. È anche possibile utilizzare dischi abrasivi diamantati con dimensioni specifi cate nella tabella con dati tecnici, destinati al taglio ed alla rettifi ca a secco. Il montaggio deve essere eseguito nello stesso modo come nel caso dei dischi abrasivi. Per la lavorazione dei metalli si raccomanda di usare dischi abrasivi realizzati con i materiali adatti per la lavorazione di un specifi co tipo di metallo. Consultare la documentazione fornita con il disco abrasivo. Per la lavorazione dei materiali ceramici possono essere usati dischi abrasivi adatti per il trattamento della pietra o dischi diamantati, progettati per funzionare a secco. Le spazzole metalliche ed i dischi con carta abrasiva sono consigliati per rimuovere i vecchi rivestimenti verniciati dalle parti metalliche. È vietato modifi care il foro di montaggio, il mandrino o utilizzare anelli di riduzione per adattare il diametro del foro di montaggio al diametro del mandrino. È vietato l’uso dei dischi abrasivi con un diametro di fi ssaggio diverso da quello specifi cato nella tabella dei dati tecnici. È vietato utilizzare i dischi con catena di taglio o seghe a disco, dato che esse aumentano il rischio di rimbalzo in direzione dell’operatore. Attenzione! È vietato usare altri dischi da quelli ammessi per l’uso nel presente manuale. Anche nel caso in cui risulti possibile montarli nel mandrino della smerigliatrice. I dischi inadeguati possono non essere in grado di sopportare i carichi generati durante la lavorazione con la smerigliatrice angolare. I dischi abrasivi danneggiati, rotti comportano il rischio di lesioni gravi o di morte.

UTILIZZO DELLA SMERIGLIATRICE

Disinserire la spina dalla presa! Prima di iniziare il funzionamento, verifi care se il corpo della cassa ed il cavo con la presa non siano danneggiati. Nel caso di un qualsiasi guasto è vietato utilizzare l’elettroutensile! Fissare la protezione del disco abrasivo e l’impugnatura. Non lavorare mai con la smerigliatrice senza la protezione del disco abrasivo montato ! Scegliere il disco abrasivo idoneo alla modalità di lavoro e montarlo sul mandrino della smerigliatrice. Montare il materiale lavorato in modo tale che non si sposti durante la lavorazione, ad esempio, utilizzando morse o morsetti. Il disco della smerigliatrice ruota ad alta velocità ed un montaggio improprio del materiale in lavorazione può causare spostamenti incontrollati nel corso del lavoro, il che aumenta il rischio di lesioni gravi.93

ISTRUZIONI ORIGINALI Nel caso di taglio sostenere il materiale tagliato su entrambi i lati della linea di taglio, ma in modo tale che durante il taglio non comporti il bloccaggio del disco di taglio. Il supporto deve essere posizionato vicino al bordo del materiale tagliato e della linea di taglio. Adottare la protezione degli occhi, la protezione dell’udito ed i guanti da lavoro. Verifi care se l’interruttore si trovi in posizione Off – 0n. Inserire quindi la spina elettrica della smerigliatrice nella presa di corrente. Adottare una posizione corretta per garantire l’equilibrio ed attivare l’utensile con l’interruttore. Se l’interruttore si trova nella parete superiore o laterale del corpo della smerigliatrice, premere l’interruttore sul pannello posteriore del corpo smerigliatrice e quindi, senza rilasciare la pressione, spostarlo in avanti nella direzione indicata dal simbolo “I”. L’interruttore è dotato di una serratura che permette di bloccarlo in questa posizione, facilitando il lavoro per lungo tempo. Per spegnere la smerigliatrice, premere l’interruttore di alimentazione sul retro della smerigliatrice e lasciarla andare. Attenzione! L’interruttore può anche essere dotato di un dispositivo di blocco per impedire il funzionamento involontario del prodotto. In questo caso, spostare la serratura e avviare il prodotto con l’interruttore. Se la smerigliatrice è dotata di un interruttore situato nella parte inferiore della maniglia, premere e tenere premuto il pulsante di bloccaggio e quindi premere l’interruttore di alimentazione. Tenere premuto l’interruttore mentre si sta lavorando, ma non è necessario tenere premuto il pulsante di blocco. Rilasciando la pressione sull’interruttore si spegne il macinino. Tale interruttore non può essere bloccato durante il funzionamento. Iniziare a lavorare toccando con la superfi cie corretta elemento lavorato: - nel caso di dischi abrasivi per la rettifi ca molare con la superfi cie laterale e/o frontale, - nel caso delle mole in fogli, molare con la superfi cie laterale in maniera che i fogli della carta abrasiva si muovano in parallelo rispetto al pezzo in lavorazione, - nel caso dei dischi con velcro i quali permettono il fi ssaggio della carta abrasiva, molare con la superfi cie laterale, - nel caso delle spazzole metalliche lavorare con le punte dei fi li e non con la loro superfi cie laterale, - nel caso dei dischi da taglio, tagliare con la superfi cie frontale, non molare con la superfi cie frontale dei dischi adatti per il taglio. Durante la smerigliatura con la superfi cie laterale tenere la smerigliatrice ad angolo non maggiore di 30 gradi rispetto alla superfi cie lavorata (VII). Spostare la smerigliatrice con dei movimenti scorrevoli verso e contro di se stessi. Durante il taglio, il disco di taglio dovrebbe trovarsi ad angolo retto rispetto alla superfi cie di taglio. Non tagliare ad un angolo diff erente. È vietato modifi care l’angolo del disco di taglio rispetto al pezzo lavorato durante il taglio. Tagliare solo in linea retta. Il mancato rispetto di queste raccomandazioni aumenta il rischio di bloccaggio del disco di taglio nel pezzo in lavorazione, il che può causare il fenomeno di rimbalzo dell’utensile verso l’operatore, oppure la rottura del disco o la sua disintegrazione. Durante il taglio portare la smerigliatrice nella direzione di rotazione del disco (VI). Quando si lavora con l’utensile non premere con eccessiva forza sul materiale lavorato e non eff ettuare movimenti bruschi per non bloccare o far rompere o disintegrare il disco abrasivo. Non permettere che l’utensile venga sovraccaricato; la temperatura delle superfi ci esterne non deve superare 60

Al lavoro terminato, disinserire la smerigliatrice, togliere la spina dalla presa di alimentazione, procedere con il controllo visivo. Attenzione! Il disco può girare ancora per qualche minuto dopo lo spegnimento dell’utensile. Prima di procedere con la revisione aspettare che il disco raff reddi. Durante il lavoro sia il disco che il pezzo in lavorazione possono riscaldarsi ad alta temperatura. Ricorda! Lavorando con la smerigliatrice angolare: Usare sempre la protezione degli occhi! Non utilizzare i dischi abrasivi da velocità periferica massima ammessa inferiore a 80 m/s! Non usare i dischi abrasivi da velocità di rotazione massima ammessa inferiore alla velocità di rotazione della smerigliatrice. Il valore totale dichiarato delle vibrazioni è stato misurato con il metodo standard e può essere utilizzato per paragonare gli utensili tra di loro. Il valore totale dichiarato delle vibrazioni può essere utilizzato per una valutazione preliminare dell’esposizione. Attenzione! L’emissione delle vibrazioni durante il funzionamento può discostare dal valore dichiarato, in funzione della modalità di utilizzo dell’utensile. Attenzione! Determinare i mezzi di sicurezza volti a proteggere l’operatore i quali sono basati sulla valutazione di esposizione in normali condizioni di lavoro (compreso tutte le parti di ciclo di lavoro, per esempio quando l’utensile rimane fermo o quando funziona a vuoto o durante l’attivazione).

MANUTENZIONE E REVISIONI

ATTENZIONE! Prima di eseguire i lavori di regolazione, riparazione o manutenzione, scollegare la spina dalla presa di corrente. Una volta fi nito il lavoro controllare lo stato tecnico del dispositivo elettrico attraverso l’esame visivo e la valutazione dei seguenti elementi: corpo e manico, cavo di alimentazione con spina e pressacavo, funzionamento dell’inseritore, eventuali tamponamenti nella sfi nestratura del motore, scintillazione sulle spazzole, livello di rumore dei cuscinetti e del cambio, avviamento e regolarità del funzionamento. Durante il periodo di garanzia l’utente non può smontare dispositivi elettrici, sostituire sottogruppi o componenti, sotto pena della perdita dei diritti a garanzia. Ogni malfunzionamento verifi catosi durante l’esame o durante il lavoro, deve essere riparato presso un centro di assistenza tecnica. Una volta fi nito il lavoro, pulire il corpo, la sfi nestratura del motore, i commutatori, il manico supplementare e i ripari, p.e. con il fl usso d’aria (a pressione non superiore a 0,3 MPa), con un pennello o un panno morbido secco, senza usare mezzi chimici o detersivi. Gli attrezzi e i mandrini vanno puliti con un panno pulito e secco.94
