WS5G1PMWE - Aragaz WHIRLPOOL - Manual de utilizare gratuit

Tip produs	Aragaz cu gaz de sine stătător
Marcă	Whirlpool
Model	WS5G1PMWE
Dimensiuni cuptor (ÎxLxA)	330 x 391 x 455 mm
Volum cuptor	59 L
Dimensiuni sertar încălzit (LxAxÎ)	46 x 42 x 8,5 cm
Număr arzătoare plită	4 (Rapid, Semi-rapid, Auxiliar, Cuptor/Grill)
Putere arzător rapid	3,00 kW
Putere arzător semi-rapid	1,90 kW
Putere arzător auxiliar	1,00 kW
Putere arzător cuptor	2,80 kW
Putere grill	2,30 kW
Alimentare electrică	230 V / 50 Hz (conform plăcuței de identificare)
Alimentare gaz	Gaz natural (G20/G25) sau lichefiat (butan/propan)
Funcții principale	Gătire la cuptor, grill, rotisor, iluminare interioară, cronometru mecanic
Dispozitive de siguranță	Dispozitiv de stingere a flăcării pe arzătoare, lanț anti-răsturnare
Ușă cuptor	Demontabilă, geam interior detașabil (sistem Click & Clean)
Iluminare cuptor	Bec 25 W, soclu E14
Curățare	Nu utilizați aparat de curățat cu abur; se recomandă produse neabrazive
Greutate aproximativă	Aproximativ 45 kg
Garanție	Conform livretului de garanție furnizat
Reparabilitate	Piese disponibile prin service after-sales autorizat

Întrebări frecvente - WS5G1PMWE WHIRLPOOL

Cum se aprinde un arzător de pe plită ?

Plasați o flacără sau o brichetă cu gaz deasupra arzătorului. Apăsați butonul ARZĂTOR și rotiți-l în sens invers acelor de ceas până la poziția de flacără maximă. Dacă aparatul este dotat cu aprindere electronică, apăsați butonul de aprindere marcat cu simbolul ☆. Mențineți butonul apăsat aproximativ 2-3 secunde pentru a activa dispozitivul de siguranță de stingere a flăcării.

Ce trebuie făcut dacă un arzător nu se aprinde ?

Verificați dacă arzătorul este poziționat corect și dacă injectoarele nu sunt obstrucționate. Dacă aprinderea electronică nu funcționează, utilizați o flacără (brichetă sau chibrit). Dacă arzătorul nu se aprinde după 15 secunde, opriți, așteptați 1 minut și reîncercați. Dacă problema persistă, contactați service-ul after-sales.

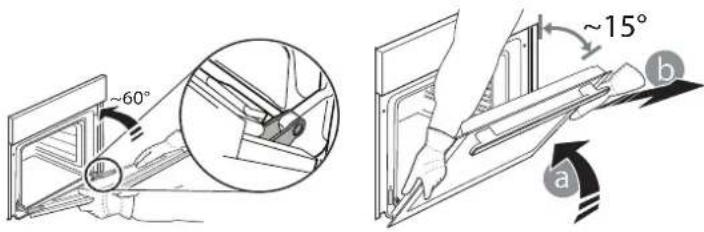

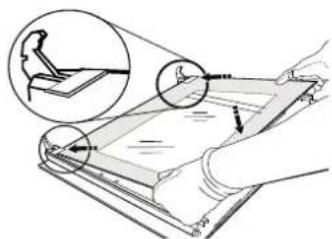

Cum se curăță ușa cuptorului ?

Ușa este demontabilă: deschideți-o complet, coborâți zăvoarele, închideți-o parțial și scoateți-o trăgând în sus. Pentru geamul interior, utilizați sistemul Click & Clean: apăsați pe închizători și îndepărtați marginea superioară, apoi ridicați geamul. Curățați cu produse neabrazive.

Cum se instalează lanțul de siguranță anti-răsturnare ?

Lanțul de siguranță trebuie fixat pe peretele din spatele aparatului cu ajutorul unui șurub adecvat (diametru ≥9 mm fără șaibă, sau ≥8 mm cu șaibă pentru beton). Lanțul trebuie să fie întins și paralel cu solul după instalare pentru a evita răsturnarea aragazului.

Ce tipuri de gaz pot fi utilizate cu acest aparat ?

Aparatul este adaptabil la gaz natural (G20/G25) și gaz lichefiat (butan/propan). Injectoarele trebuie înlocuite conform tabelului furnizat în manual. Se recomandă apelarea la un tehnician autorizat pentru această modificare.

Cum se reglează temperatura cuptorului ?

Rotiți butonul CUPTOR în sens invers acelor de ceas. Temperaturile variază de la MIN (140 °C) la MAX (250 °C). Termostatul menține temperatura constantă odată atinsă. Pentru grill, rotiți până la poziția □.

Cum se utilizează cronometrul ?

Rotiți butonul CRONOMETRU cu o rotație completă în sens acelor de ceas pentru a întoarce soneria, apoi selectați durata rotind în sens invers. Cronometrul sună la sfârșitul timpului stabilit.

Cum se înlocuiește becul cuptorului ?

Debranșați aparatul. Scoateți capacul de sticlă al locașului becului. Deșurubați becul și înlocuiți-l cu un bec de același tip: 230 V, 25 W, soclu E14. Montați la loc capacul și reconectați cuptorul.

Ce ustensile se utilizează pe arzătoare ?

Utilizați oale cu fund plat și capac. Diametrul trebuie să fie adaptat arzătorului: rapid (24-26 cm), semi-rapid (16-20 cm), auxiliar (10-14 cm). Nu utilizați tigăi din fontă sau ceramică.

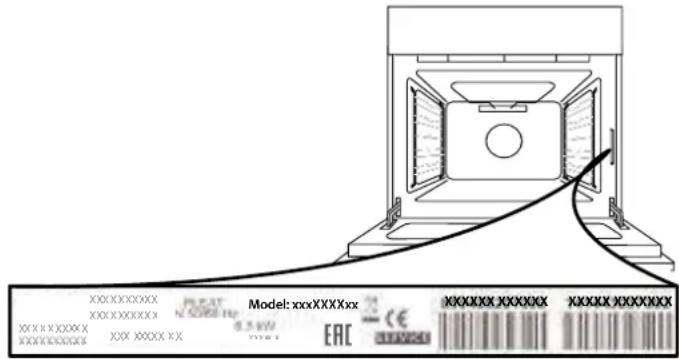

Unde se găsesc numărul de serie și modelul ?

Aceste informații se găsesc pe plăcuța de identificare situată pe marginea interioară stângă a cuptorului (ușa deschisă) și pe ambalaj. Modelul este indicat prin 'Mod.' iar numărul de serie prin 'S/N'.

MANUAL DE UTILIZARE WS5G1PMWE WHIRLPOOL

Instrucțiuni de folosire

ARAGAZ ŞI CUPTOR

Sumar

Instrucțiuni privind siguranța, 22

Descrierea aparatului, 69

Recomandări privind instalarea, 70

Pornire și utilizare, 72

Îngrijire și întreținere, 75

Instalare, 77

FR

CONSIGNES DE SÉCURITÉ

Aceste instrucțiuni sunt valabile numai dacă simbolul țării în care este utilizat aparatul este prezent pe acesta. Dacă simbolul corespunzător nu este prezent pe acesta, este necesar să consultați instrucțiunile tehnice, deoarece acestea conțin indicațiile necesare privind modificarea aparatului în funcție de condițiile de utilizare specifice țării respective.

⚠️ ATENTIE: Utilizarea unui aparat de gătit cu funcționare pe gaz are ca rezultat generarea de căldură, umiditate și produși combustibili în încăperea în care acesta este instalat. Asigurați-ă că bucătăria este bine ventilată, mai ales atunci când aparatul este în funcțiune: mențineți deschise orificiile de aerisire sau instalați un dispozitiv de ventilare mecanică (hotă cu extracție mecanică). Utilizarea intensivă și îndelungată a aparatului ar putea impune necesitatea unei ventilări suplimentare, de exemplu, deschiderea ferestrei sau o modalitate mai eficientă de ventilare, prin creșterea nivelului de ventilare mecanică (dacă este posibil).

Nerespectarea întocmai a informațiilor din acest manual poate cauza un incendiu sau o explozie, ducând la pierderi materiale sau vătămări corporale.

Înainte de a utiliza aparatul, citiți aceste instrucțiuni privind siguranța. Păstrați-le la îndemână pentru a le putea consulta și pe viitor.

Aceste instrucțiuni și aparatul în sine furnizează avertismente importante privind siguranța, care trebuie respectate întotdeauna. Producătorul nu își asumă nicio răspundere pentru nerespectarea acestor instrucțiuni de siguranță, pentru utilizarea necorespunzătoare a aparatului sau pentru setarea incorrectă a butoanelor de comandă.

⚠ AVERTISMENT: Aparatul și părțile sale accesibile se înfierbântă în timpul utilizării. Trebuie evitată atingerea rezistențelor. Copiii cu vârste mai mici de 8 ani nu trebuie lăsați să se apropie de aparat, cu excepția cazurilor în care sunt supravegheați în permanență.
⚠ AVERTISMENT: Dacă suprafața plitei este crăpată, nu folosiți aparatul - risc de electrocutare.
⚠ AVERTISMENT: Pericol de incendiu: Nu depozitați obiecte pe zonele de gătit.
⚠️ ATENTIE: Procesul de preparare trebuie să fie supravegheat. Un proces de preparare care durează puțin trebuie să fie supravegheat în permanență.
⚠ AVERTISMENT: Lăsarea plitei nesupravegheată în timpul preparării cu grăsime sau ulei poate fi periculoasă – pericol de incendiu. Nu încercați NICIODATĂ să stingeți un incendiu folosind apă:

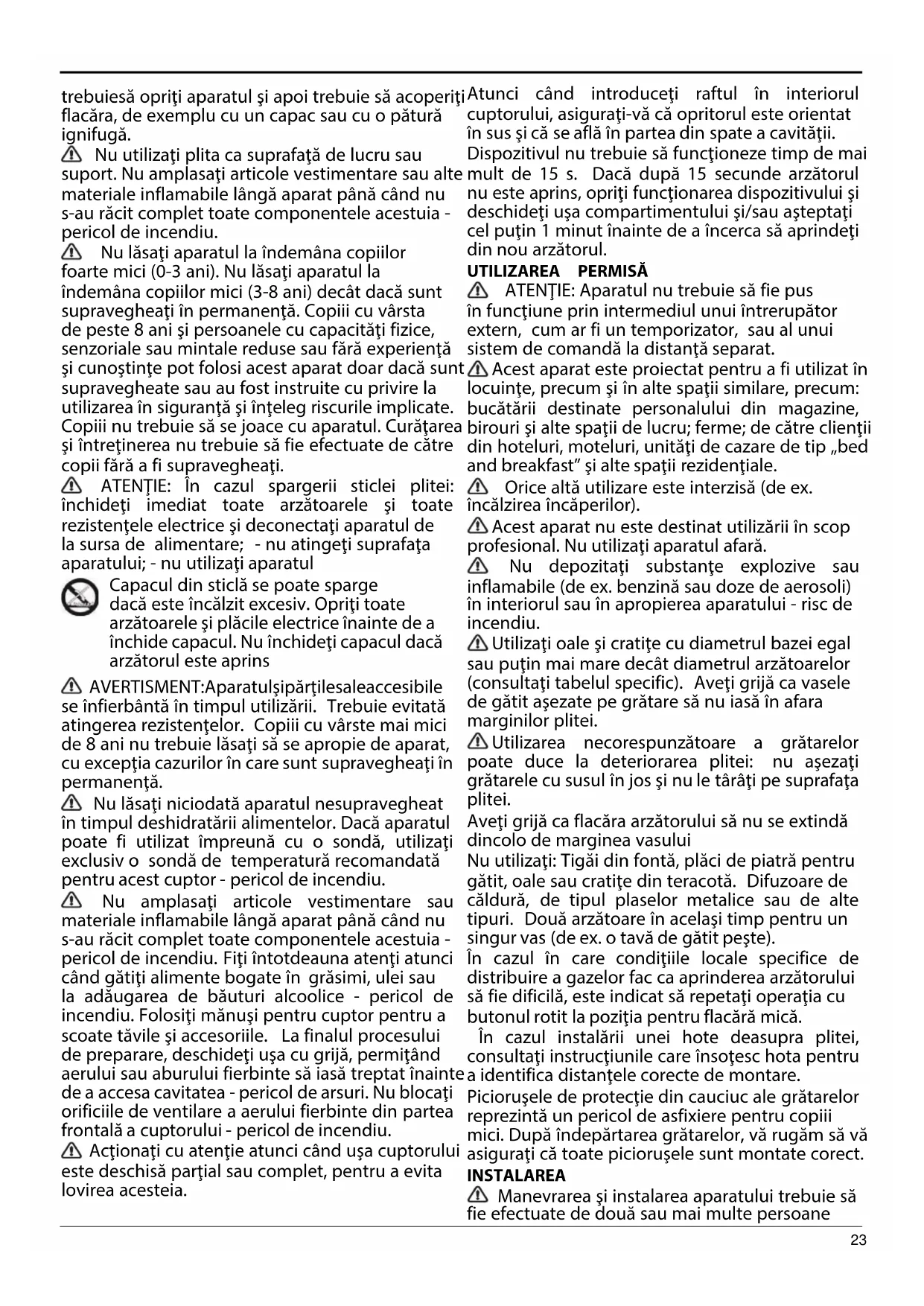

trebuiesă opriți aparatul și apoi trebuie să acoperiță flacăra, de exemplu cu un capac sau cu o pătură ignifugă.

⚠️ Nu utilizați plita ca suprafață de lucru sau suport. Nu amplasați articole vestimentare sau alte materiale inflamabile lângă aparat până când nu s-au răcit complet toate componentele acestuia - pericol de incendiu.

⚠️ Nu lăsați aparatul la îndemâna copiilor foarte mici (0-3 ani). Nu lăsați aparatul la îndemâna copiilor mici (3-8 ani) decât dacă sunt supravegheați în permanență. Copiii cu vârsta de peste 8 ani și persoanele cu capacități fizice, senzoriale sau mintale reduse sau fără experiență și cunoștințe pot folosi acest aparat doar dacă sunt supravegheate sau au fost instruite cu privire la utilizarea în siguranță și înțeleg riscurile implicate. Copiii nu trebuie să se joace cu aparatul. Curățarea și întreținerea nu trebuie să fie efectuate de către copii fără a fi supravegheați.

⚠️ ATENTIE: în cazul spargerii sticlei plitei: închideți imediat toate arzătoarele și toate rezistențele electrice și deconectați aparatul de la sursa de alimentare; - nu atingeți suprafața aparatului; - nu utilizați aparatul

Capacul din sticlă se poate sparge dacă este încălzit excesiv. Opriți toate arzătoarele și plăcile electrice înainte de a închide capacul. Nu închideți capacul dacă arzătorul este aprins

⚠ AVERTISMENT:Aparatulşipărțilesaleaccesibile se înfierbântă în timpul utilizării. Trebuie evitată atingerea rezistențelor. Copiii cu vârste mai mici de 8 ani nu trebuie lăsați să se apropie de aparat, cu excepția cazurilor în care sunt supravegheați în permanență.

⚠️ Nu lăsați niciodată aparatul nesupravegheat în timpul deshidratării alimentelor. Dacă aparatul poate fi utilizat împreună cu o sondă, utilizați exclusiv o sondă de temperatură recomandată pentru acest cuptor - pericol de incendiu.

⚠ Nu amplasați articole vestimentare sau materiale inflamabile lângă aparat până când nu s-au răcit complet toate componentele acestuia - pericol de incendiu. Fiți întotdeauna atenți atunci când gătiți alimente bogate în grăsimi, ulei sau la adăugarea de băuturi alcoolice - pericol de incendiu. Folosiți mănuși pentru cuptor pentru a scoate tăvile și accesoriiile. La finalul procesului de preparare, deschideți ușa cu grijă, permitând aerului sau aburului fierbinte să iasă treptat înainte de a accesa cavitatea - pericol de arsuri. Nu blocați orificiile de ventilare a aerului fierbinte din partea frontală a cuptorului - pericol de incendiu.

⚠️ Açãoniți cu atenție atunci când ușa cuptorului este deschisă partial sau complet, pentru a evita lovirea acesteia.

Atunci când introduceți raftul în interiorul cuptorului, asigurați-vă că opritorul este orientat în sus și că se află în partea din spate a cavității.

Dispozitivul nu trebuie să funcționeze timp de mai mult de 15 s. Dacă după 15 secunde arzătorul nu este aprins, opriți funcționarea dispozitivului și deschideți ușa compartimentului și/sau așteptați cel puțin 1 minut înainte de a încerca să aprindeți din nou arzătorul.

UTILIZAREA PERMISĂ

ATENTIE: Aparatul nu trebuie să fie pus în funcțiune prin intermediul unui întrerupător extern, cum ar fi un temporizator, sau al unui sistem de comandă la distanță separat.

Acest aparat este proiectat pentru a fi utilizat în locuințe, precum și în alte spații similare, precum: bucătării destinate personalului din magazine, birouri și alte spații de lucru; ferme; de către clienții din hoteluri, moteluri, unități de cazare de tip „bed and breakfast” și alte spații rezidențiale.

Orice altă utilizare este interzisă (de ex. încălzirea încăperilor).

⚠️ Acest aparat nu este destinat utilizării în scop profesional. Nu utilizați aparatul afară.

⚠️ Nu depozitați substanțe explozive sau inflamabile (de ex. benzină sau doze de aerosoli) în interiorul sau în apropierea aparatului - risc de incendiu.

Utilizați oale și cratițe cu diametrul bazei egal sau puțin mai mare decât diametrul arzătoarelor (consultați tabelul specific). Aveți grijă ca vasele de gătit așezate pe grătare să nu iasă în afara marginilor plitei.

Utilizarea necorespunzătoare a grătarelor poate duce la deteriorarea plitei: nu așezați grătarele cu susul în jos și nu le târâți pe suprafața plitei.

Aveți grijă ca flacăra arzătorului să nu se extindă dincolo de marginea vasului

Nu utilizați: Tigăi din fontă, plăci de piatră pentru gătit, oale sau cratițe din teracotă. Difuzoare de căldură, de tipul plaselor metalice sau de alte tipuri. Două arzătoare în același timp pentru un singur vas (de ex. o tavă de gătit pește).

În cazul în care condițiile locale specifice de distribuire a gazelor fac ca aprinderea arzătorului să fie dificilă, este indicat să repetați operația cu butonul rotit la poziția pentru flacără mică.

În cazul instalării unei hote deasupra plitei, consultați instrucțiunile care însoțesc hota pentru a identifica distanțele corecte de montare.

Piciorușele de protecție din cauciuc ale grătarelor reprezintă un pericol de asfixiere pentru copiii mici. După îndepărtarea grătarelor, vă rugăm să vă asigurați că toate piciorușele sunt montate corect.

INSTALAREA

⚠️ Manevrarea și instalarea aparatului trebuie să fie efectuate de două sau mai multe persoane

- risc de rănire. Folosiți mănuși de protecție la despachetare și instalare - risc de tăiere.

⚠ Conexiunile electrice și racordurile pentru gaz trebuie să fie efectuate în conformitate cu normele locale.

⚠ Instalarea, inclusiv racordarea la rețeaua de alimentare cu apă (dacă este necesară) și la rețeaua de alimentare cu energie electrică, precum și reparațiile trebuie efectuate de un tehnician calificat. Nu reparați și nu înlocuiti nicio piesă a aparatului, dacă acest lucru nu este indicat în mod expres în manualul de utilizare. Nu lăsați copiii în apropierea zonei de instalare. După despachetarea aparatului, asigurați-vă că acesta nu a fost deteriorat în timpul transportului. Dacă apar probleme, contactați distribuitorul sau cel mai apropiat serviciu de asistență tehnică post-vânzare. Odată instalat aparatul, deșeurile de ambalaje (bucăți de plastic, polistiren etc.) nu trebuie lăsate la îndemâna copiilor - risc de asfixiere. Înainte de orice operație de instalare, aparatul trebuie să fie deconectat de la rețeaua de alimentare cu energie electrică - risc de electrocutare. În timpul instalării, aveți grijă ca aparatul să nu deterioreze cablul de alimentare - risc de incendiu sau de electrocutare. Activați aparatul numai atunci când instalarea a fost finalizată.

⚠ AVERTISMENT: Modificarea aparatului și a metodei de instalare a acestuia sunt esențiale în vederea utilizării corecte și în siguranță a aparatului în toate țările ale căror simboluri nu sunt specificate pe acesta

⚠ Folosiți regulatoare de presiune potrivite pentru presiunea gazului precizată în instrucțiuni.

Încăperea trebuie să fie prevăzută cu un sistem de extractie a aerului care să elimine din incintă gazele combustibile.

⚠️ De asemenea, în încăpere trebuie să fie permisă circulația liberă a aerului, deoarece acesta este absolut necesar pentru o ardere normală. Debitul de aer nu trebuie să fie de sub 2 m³/h per kW de putere instalată.

⚠ Sistemul de circulație a aerului poate extrage aerul direct din exterior prin intermediul unei conducte cu o secțiune transversală internă de cel puțin 100 cm²; deschiderea nu trebuie să fie supusă blocajelor.

⚠️ De asemenea, acest sistem poate asigura indirect aerul necesar pentru ardere, adică din încăperile adiacente prevăzute cu conducte de circulație a aerului, conform descrierii anterioare. Totuși, aceste încăperi nu trebuie să fie camere de zi, dormitoare sau să comporte riscul de izbucnire a unui incendiu.

Gazul petrolier lichefiat cade pe planșeu deoarece are o greutate mai mare decât cea a aerului. Astfel, încăperile în care se află butelii de

GPL trebuie să fie de asemenea prevăzutecuorificii de aerisire pentru a se permite eliminarea gazului în cazul scurgerii acestuia. Acest lucru înseamnă că buteliile de GPL, încărcate parțial sau complet, nu trebuie să fie instalate sau depozitate în încăperi sau spații de depozitare aflate sub nivelul solului (pivnițe etc.). Este recomandat ca în încăpere să fie depozitată numai butelia utilizată, aceasta fiind poziționată într-un loc ferit de căldura produsă de sursele externe (cuptoare, șemineuri, sobe etc.) care ar putea determina creșterea temperaturii buteliei la o valoare de peste 50 °C.

Dacă întâmpinați dificultăți la rotirea butoanelor arzătorului, vă rugăm să contactați serviciul de asistență tehnică post-vânzare, care poate înlocui robinetul arzătorului dacă acesta este defect.

niciodată acoperite.

Executați toate operațiunile de decupare a mobilei înainte de a încorpora aparatul și înlăturați cu grijă toate așchiile din lemn și rumegușul.

Nu scoateți aparatul din suportul său din polistiren decât în momentul instalării.

!

deasupra unui cuptor, trebuie să fie instalat un panou despărțitor (neinclus în dotarea aparatului) în compartimentul de sub acesta.

Racord rigid (din cupru sau oțel):

Dacă presiunea gazului diferă de cea recomandată,

de presiune corespunzător în conformitate cu normele naționale în vigoare.

Utilizați un dulap adecvat pentru a asigura funcționarea corespunzătoare a aparatului: Pentru a instala cuptorul sub un blat (consultați diagrama)

precizate în imagine.

Pentru a asigura o ventilare corespunzătoare,

Este recomandat să instalați cuptorul sprijinit pe

plană cu o deschidere de cel puțin 45 x 560 mm, conform indicațiilor din imagine.

⚠ Nu instalați aparatul în spatele unei uși decorative - pericol de incendiu.

⚠️ Dacă aparatul este instalat sub blat, nu obstrucționați deschiderea minimă dintre blatul

pericol de arsuri.

⚠ dacă produsul este amplasat pe o bază, acesta trebuie aliniat și fixat pe perete cu lanțul de fixare furnizat, pentru a preveni alunecarea aparatului de pe bază.

⚠ AVERTIZARE: Pentru a preveni răsturnarea aparatului, trebuie instalat lanțul de fixare.

Consultați instrucțiunile de instalare.

RACORDAREA LA GAZ

⚠ AVERTISMENT: Înainte de instalare, asigurați-vă că condițiile de distribuție de la nivel local (tipul

de gaz și presiunea gazului) sunt compatibile cu configurația aparatului.

⚠ Verificați dacă presiunea de alimentare cu gaz este conformă cu valorile specificate în tabelul 1 („Specificații privind arzătorul și duza“).
⚠ AVERTISMENT: Condițiile de configurare ale aparatului sunt specificate pe etichetă (sau pe plăcuța cu date tehnice).
⚠ AVERTISMENT: Acest aparat nu este conectat la un dispozitiv de evacuare a produselor de ardere. Dispozitivul trebuie să fie instalat și conectat în conformitate cu normele în vigoare privind instalarea. Trebuie să se acorde o atenție deosebită cerințelor relevante privind ventilația.
⚠️ Dacă aparatul este racordat la o sursă de alimentare cu gaz lichefiat, şurubul de reglare trebuie să fie strâns cât mai mult posibil.
⚠️ IMPORTANT: Când este instalată o butelie de gaz sau un recipient de gaz, acestea trebuie să fie așezate în mod adecvat (orientare verticală).
⚠ AVERTISMENT: Această operație trebuie să fie efectuată de un tehnician calificat
⚠ Folosiți numai furtunuri metalice flexibile sau rigide pentru racordul de gaz.
⚠️ Racord rigid (din cupru sau oțel)

Racordul la sistemul de alimentare cu gaz trebuie să fie efectuat astfel încât să nu se exercite presiuni asupra aparatului. Pe rampa de alimentare a aparatului este prezent un racord în forma literei L reglabil care este prevăzut cu o garnitură care previne scurgerile. Garnitura trebuie să fie înlocuită întotdeauna după rotirea racordului (garnitura este livrată împreună cu aparatul). Racordul conductei de alimentare cu gaz este un racord 1/2 cilindric filetat de tip tată.

⚠ Racordarea unei țevi din oțel inoxidabil flexibile și fără sudură la un racord filetat
Racordul conductei de alimentare cu gaz este un racord 1/2 cilindric filetat de tip tată. Ťevile trebuie să fie instalate astfel încât să nu aibă niciodată o lungime mai mare de 2000 mm atunci când sunt complet extinse. Odată ce a fost realizată racordarea, asigurați-vă că țeava metalică flexibilă nu intră în contact cu nicio componentă mobilă și că nu este presată. Utilizați numai țevi și garnituri care sunt conforme cu normele naționale.
⚠️ IMPORTANT: Dacă se utilizează un furtun din oțel inoxidabil, acesta trebuie instalat astfel încât să nu atingă nicio componentă mobilă a mobilierului (de exemplu, un sertar). Trebuie să treacă printr-o zonă în care nu există obstacole și care să permită inspectarea furtunului pe toată lungimea sa.
Aparatul trebuie să fie racordat la rețeaua de alimentare cu gaz sau la butelia de gaz în conformitate cu normele naționale. Înainte de a efectua racordarea, asigurați-vă că aparatul este compatibil cu tipul de gaz pe care doriți să îl

utilizați. În caz contrar, urmați instrucțiunile de la paragraful „Adaptarea la diferite tipuri de gaz”.

⚠️ După racordarea la alimentarea cu gaz, verificați etanșeitatea folosind apă cu săpun. Aprindeți arzătoarele și rotiți butoanele de la poziția de maxim 1* la poziția de minim 2* pentru a verifica stabilitatea flăcării.
⚠ Racordarea la o rețea de alimentare cu gaz sau o butelie de gaz folosind un furtun de cauciuc sau de oțel flexibil, în conformitate cu legislația curentă.

AVERTISMENTE PRIVIND ALIMENTAREA CU ENERGIE ELECTRICĂ

⚠️ IMPORTANT: Informațiile despre consumul de curent și tensiune sunt furnizate pe plăcuța cu date tehnice.
⚠️ Plăcuța cu datele tehnice este vizibilă pe marginea frontală a cuptorului, când se deschide ușa.
Aparatul trebuie să poată fi deconectat de la rețeaua electrică fie prin scoaterea ștecherului din priză (dacă ștecherul este accesibil), fie prin intermediul unui întrerupător multipolar situat în amonte de priză, în conformitate cu normele privind cablurile electrice, și trebuie să fie împământat în conformitate cu standardele naționale privind siguranța electrică.

Cablul de alimentare trebuie să fie suficient de lung pentru a putea conecta aparatul la rețeaua de alimentare cu energie electrică, după ce a fost încastrat în mobilă. Nu trageți de cablul de alimentare.
⚠️ Nu utilizati prelungitoare, prize multiple sau adaptoare. După finalizarea instalării, componentele electrice nu trebuie să mai fie accesibile pentru utilizator. Nu utilizati aparatul dacă aveți părți ale corpului umede sau când sunteti desculți. Nu puneti în funcțiune acest aparat dacă are cablul de alimentare sau ștecherul deteriorat, dacă nu funcționează corespunzător sau dacă a fost deteriorat sau a căzut pe jos.
În cazul în care cablul de alimentare este deteriorat, acesta trebuie să fie înlocuit cu unul identic de către producător, agentul său de service sau alte persoane calificate, pentru a evita orice pericol sau risc de electrocutare.
⚠️ Dacă cablul de alimentare trebuie înlocuit, contactați un Centru de service autorizat.
⚠ AVERTISMENT: Înainte de a înlocui becul, asigurați-vă că aparatul este oprit, pentru a evita posibilitatea electrocutării.

CURĂȚAREA ȘI ÎNTRETINEREA

⚠ AVERTISMENT: Asigurați-vă că aparatul este oprit și deconectat de la sursa de alimentare înainte de a efectua orice operație de întreținere; nu folosiți niciodată aparate de curățare cu aburi - risc de electrocutare.
⚠️ Nu utilizați substanțe de curățare abrazive sau răzuitoare metalice pentru a curăța geamul ușii; acestea pot zgâria suprafața, ceea ce poate duce la spargerea sticlei.

⚠️ Nu utilizati produse abrazive sau corozive, produse pe bază de clor sau bureți de sârmă pentru vase.

Asigurați-vă că aparatul s-a răcit înainte de efectuarea oricăror activități de întreținere sau curățare. - pericol de arsuri.

⚠ AVERTISMENT: Opriti aparatul înainte de a înlocui becul - pericol de electrocutare.

Pentru a evita deteriorarea dispozitivului electric de aprindere, nu-l utilizati atunci când arzătoarele nu sunt montate în locașurile lor.

Purtați mănuși de protecție în timpul operațiilor de curățare și întreținere.

ELIMINAREA AMBALAJULUI

Ambalajul este reciclabil în proporție de 100% și este marcat cu simbolul reciclării . Prin urmare, diferitele părți ale ambalajului trebuie eliminate în mod corespunzător și în conformitate cu normele stabilite de autoritățile locale privind eliminarea deșeurilor.

ELIMINAREA APARATELOR ELECTROCASNICE

Acest aparat este fabricat din materiale reciclabile sau reutilizabile. Eliminați-l în conformitate cu normele locale referitoare la eliminarea deșeurilor. Pentru informații suplimentare referitoare la tratarea, valorificarea și reciclarea aparatelor electrocasnice, contactați autoritățile locale competente, serviciul de colectare a deșeurilor menajere sau magazinul de unde ați achiziționat aparatul. Acest aparat este marcat în conformitate cu Directiva europeană 2012/19/UE privind deșeurile de echipamente electrice și electronice (DEEE). Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea consecințelor negative asupra mediului înconjurător și sănătății persoanelor. Simbolul

de pe produs sau de pe documentele care il însoțesc indică faptul că acest aparat nu trebuie eliminat ca deșeu menajer, ci trebuie predat la un centru de colectare corespunzător pentru reciclarea echipamentelor electrice și electronice.

RECOMANDĂRI PENTRU ECONOMISIREA ENERGIEI

Preîncălziți cuptorul numai dacă se specifică astfel în tabelul cu informații privind prepararea sau în rețeta dumneavoastră. Folosiți forme de copt închise la culoare, lăcuite sau emailate, pentru că absorb căldura mai bine.

Utilizați o oală sub presiune pentru a reduce și mai mult consumul de energie și durata de preparare.

DECLARATIE DE CONFORMITATE

Acest aparat respectă cerințele de proiectare ecologică prevăzute de Regulamentul european nr. 66/2014, în conformitate cu standardul european EN 60350-1.

Acest aparat respectă cerințele de proiectare ecologică prevăzute de Regulamentul european nr. 66/2014, în conformitate cu standardul european EN 60350-2.

Acest aparat respectă cerințele de proiectare ecologică prevăzute de Regulamentul european nr. 66/2014, în conformitate cu standardul european EN 30-2-1

Acest aparat respectă cerințele de proiectare ecologică prevăzute de Regulamentul european nr. 65/2014, în conformitate cu standardul european EN 15181.

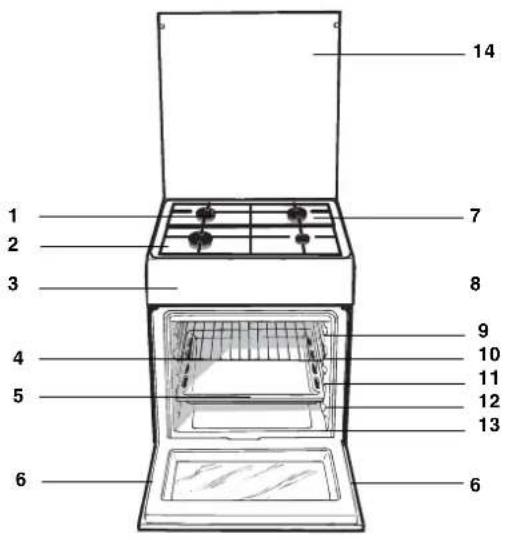

1 Arzătoare pe gaz
2 Grătare plită
3 Panou frontal de control
4 Grătarul cuptorului
5 Tavă de coacere
6 Picioare reglabile
7 Plită
8 GHIDAJE alunecare rafturi
9 nivelul 5
10 nivelul 4
11 nivelul 3
12 nivelul 2
13 nivelul 1
14 Capacul din sticlă

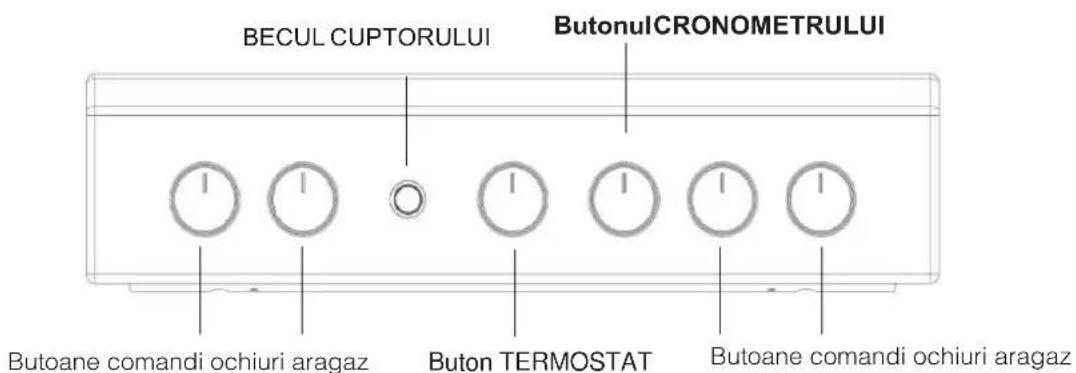

Panoul de control

1		Ideal pentru reducerea sosului.
2		Ideal pentru gătirea ușoară (e.g.: orez, sosuri, fripturi, pește) cu lichide (apă, vin, supă, lapte).
3		Ideal pentru fierberea înăbușită, preparare (pentru o lungă perioadă de timp) și îngroșare. Obținerea unei texturi cremoase a pastelor făinoase.
4		Ideală pentru a prăji ușor, a menține fierberea.
5		Preparare la flacără iute (escalopuri, fileuri de pește, ouă prăjite).
6		Rumenire (alimente prăjite, fripturi).
7		Ideal pentru prăjirea alimentelor puternic congelate, aducerea rapidă a lichidelor la punctul de fierbere
8		Ideal pentru prepararea la grill și călire.
9		Ideal pentru creșterea rapidă a temperaturii alimentelor în scopul fierberii rapide (a apei) sau pentru încălzirea rapidă a lichidelor pentru gătit.
10		Intensificare

Sfaturi de instalareSfaturi de instalareS

! Această operație trebuie să fi e executată numai de un instalator autorizat de fabricant.

RO

Adaptarea la diferite tipuri de gaz

Aragazul poate fi adaptat și la alte tipuri de gaz, în afara celui pentru care a fost predispus (indicat pe eticheta de pe capac).

Adaptarea blatului de lucru

Înlocuirea duzelor arzătoarelor:

1. înlăturați grătarul și extragetți arzătoarele din sediul lor;
2. deşurubați duzele, folosind o cheie tubulară de 7 mm (vezi figura), și înlocuțiile cu cele adecvate pentru noul tip de gaz (vezi tabelul cu “Caracteristicile arzătoarelor și duzelor”);
3. montați la loc toate componentele efectuând aceleași operații ca la demontare, dar în sens invers.

Reglarea arzătoarelor aragazului la minim:

1. rotiți buşonul la minim;
2. scoateți bușonul și rotiți șurubul de reglare (din interiorul sau de lângă tija centrală) până când obțineți o flacără mică,

constantă;

! În cazul unui gaz lichefiat, şurubul de reglare trebuie să fie înşurubat complet.
3. verificați apoi ca, rotind rapid buşonul aragazului, de la maxim la minim, să nu se stingă ochiul.

! Arzătoarele blatului nu au nevoie de reglarea aerului primar.

După instalarea cablului de alimentare, fixați capacul metallic cu trei şuruburi.

Reglarea arzătoarelor cuptorului la minim:

1. aprindeti arzătorul (veziPornire și utilizare);
2. rotiți bușonul la minim (MIN) după ce ați lăsat arzătorul să funcționeze cam 10 minute la maxim (MAX);
3. scoateți buşonul;
4. rotiți șurubul de reglare de lângă tija termostatului (vezi fi gurile) până când obțineți o fl acără mică, constantă;
   ! În cazul unui gaz lichefi at, şurubul de reglare trebuie să fi e înşurubat complet;
5. verifi cati dacă, rotind repede buşonul de la MAX la MIN sau dacă închideți și deschideți repede ușa cuptorului, fl acăra rămâne aprinsă.

Adaptarea cuptorului

Înlocuirea duzei arzătorului din cuptor:

1. scoateți sertarul pentru încălzit alimente
2. scoateți protectția glisantă “A” (vezi figura);

1. extrageți arzătorul cuptorului după ce ați scos şurubul V (vezi fi gura);

Operatia va fi facilitată dacă demontați ușa cuptorului.

1. deşurubați duza arzătorului folosind o cheie tubulară pentru duze (vezi figura) sau o cheie tubulară de 7 mm și înlocuiti-o cu cea adecvată, în funcție de tipul de gaz (vezi tabelul cu Caracteristicile arzătoarelor și duzelor).

DATE TEHNICE
Dimensiuni cuptor H x L x P	33,0x39x45,5 cm
Volum	1 59
Dimensiunile utile ale sertarului de păstrare a alimentelor la cald	lățime42 cmprofunzime 46 cmînălțime 17 cm
Tensiunea și frecvența de alimentare	a se vedea plăcuța de caracteristici
Arzătoare	se pot adapta la toate tipurile de gaz indicate pe plăcuța cu caracteristici,lipită pe partea internă a ușii rabatabile sau, după deschiderea sertarului de sub cuptor, pe peretele interior din stânga.

Plăcuța cu caracteristici este pe partea internă a ușii rabatabile sau, după deschiderea sertarului de sub cuptor, pe peretele interior din stânga, sau pe partea din spate a aparatului

! Această operație trebuie să fie executată numai de un instalator autorizat de fabricant.

Tabelul cu caracteristicile arzătoarelor și duzelor

Tabelul 1 Gaz lichefiat Gaz natural

Arzător	Diametru (mm)	Putere termică kW (p.c.s.*)		By Pass 1/100 (mm)	duză 1/100 (mm)	debit* g/h		duză 1/100 (mm)	debit* l/h
		Nominală	Redusă			***	**
Rapid (mare) (R)	100	3.00	0.7	41	87	218	214	128	286
Semirapid (mediu) (S)	75	1.90	0.4	30	69	138	136	104	181
Auxiliar (mic) (A)	51	1.00	0.4	30	50	73	71	78	95
Cuptor	-	2.80	1.0	46	80	204	200	119	267
Gril	-	2.30	-	-	75	167	164	114	219
Presiuni de alimentare	Nominală (mbar)					28-30	37	20
	Minimă (mbar)					20	25	17
	Maximă (mbar)					35	45	25

La 15°C 1013 mbar-gaz uscat

** Propan P.C.S. = 50,37 MJ/Kg

Butan P.C.S. = 49,47 MJ/Kg

Gaze naturale P.C.S. = 37,78 MJ/Kg

RO

Utilizarea aragazului

Aprinderea arzatoarelor

Fiecare buson al aragazului are, în dreptul sau, schita arzatoarelor; ARZATORUL comandat de buson este reprezentat cu un cerc evidentiat.

Pentru a aprinde un arzator al aragazului:

1. apropiati de arzator o fl acara sau o bricheta de aragaz;
2. apasati si, în acelasi timp, rotiti busonul arzatorului în sens contrar acelor de ceasornic, pâna în pozitia maxim ♠.
3. reglati intensitatea fl acarii, dupa dorinta, rotind în sens contrar acelor de ceasornic busonul ARZATORULUI: la minim ♦, la maxim ♦ sau într-o pozitie intermediara.

Daca aparatul este dotat cu un dispozitiv electronic de aprindere* (C), apasati mai întâi butonul de aprindere,

indicat cu simbolul ☆, apoi apasati si rotiti busonul ARZATORULUI în sens

contrar acelor de ceasornic, pâna când reperul ajunge în dreptul pozitiei maxim; asteptati aprinderea fl acarii. În momentul în care lasati busonul, se poate întâmpla ca flacara sa se stinga. În acest caz, repetati operatiile, tinând busonul apasat mai mult timp.

! Daca flacara se stinge accidental, opritii arzatorul si asteptati minim 1 minut înainte sa încercati din nou.

Daca aparatul este dotat cu un dispozitiv de siguranta*(X) împotriva scaparii d e gaz, tineti apasat busonul ARZATORULUI timp de 2-3- secunde, pentru a mentine fl acara aprinsa si a activa dispozitivul.

Pentru a stinge arzatorul, rotiti busonul pâna în pozitia de oprire •.

Ajustare flacără conform cu nivelurile

Intensitatea flacăra arzătorului poate fi ajustat cu cursorului potrivit 6 nivele de putere, de la maxim la minim cu 4 poziții intermediare:

↓↓↓

un clic va indica trecerea de la un nivel la altul, atunci când rotirea butonului.sistemul garantează o ajustare mai precis, permite pentru a reproduce intensitatea flăcării și pentru a identifi ca ușurință nivelul preferat pentru diferite gătit operațiuni.

Sfaturi practice pentru utilizarea

Pentru a obține un randament maxim al arzătoarelor, precum și a economisi gazul, utilizați numai recipiente cu fundul plat, acoperite cu capac, de dimensiuni proportionale cu ale arzătoarelor:

Arzător	Diametrurecipienti (cm)
Rapid (R) 24-26
Semi-rapid(S)	16-20
Auxiliar (A) 10-14

Pentru a identifica tipul arzătorului faceți referire la desenele din paragraful „Caracteristicile arzătoarelor și duzelor”.

Utilizarea cuptorului

! La prima aprindere, vă recomandăm să lăsați cuptorul să funcționeze în gol timp de aproximativ 1 oră, cu termostatul la maxim și ușa închisă. Stingeți apoi cuptorul, deschideți ușa și aerisiți camera. Mirosul care se degajă este datorat evaporării substanțelor utilizate pentru a proteja cuptorul.

! Nu asezati niciodata obiecte pe fundul cuptorului, pentru

ca riscati sa deteriorati smaltul. Utilizati primul nivel al cuptorului numai când folositi rotisorul.

Aprinderea cuptorului

Pentru a aprinde arzatorul cuptorului, apropiati de orifi ciul F

(vezi figura) o flacara sau o bricheta si, în acelasi timp, apasati si rotiti în sens antiorar busonul CUPTORULUI pâna la pozitia MAX.

Daca aparatul este dotat cu un dispozitiv electronic de aprindere* (vezi figura), apasati mai întâi butonul

de aprindere, indicat cu simbolul ☆, apoi apasati si rotiti busonul ARZATORULUI în sens contrar acelor de ceasornic, pâna când reperul ajunge în dreptul pozitiei maxim; asteptati aprinderea fl acarii. Daca, dupa 15 secunde, arzatorul nu se aprinde, lasati busonul, deschideti usa cuptorului si asteptati cel putin 1 minut înainte de a încerca din nou sa-l aprindeti. În caz de pana de curent, puteti aprinde arzatorul cu o fl acara oarecare, si de la bricheta, asa cum este descris mai sus.

! Cuptorul este dotat cu un dispozitiv de siguranta; de aceea este necesar sa tineti apasat busonul CUPTORULUI timp de 6 secunde circa.

! Daca flacara se stinge accidental, opriti arzatorul si asteptati minim 1 minut înainte sa încercati din nou.

Reglarea temperaturii

Pentru a obține temperatura ideală coacerii alimentelor, rotiți bușonul CUPTORULUI în sens contrar acelor de ceasornic. Temperaturile sunt indicate pe panoul de control și variază de la MIN (140°C) la MAX (250°C). După obținerea temperaturii dorite, cuptorul o va menține constantă, grație termostatului.

! Efectuați coacerea la grătar cu ușa cuptorului închisă, pentru a obține rezultate superioare și o economie sensibilă de energie electrică (circa 10%).

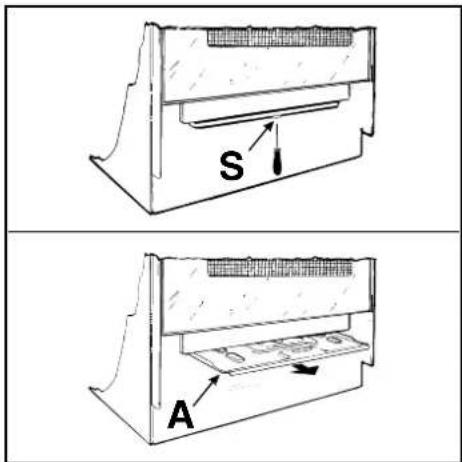

Pentru a scoate tabla de protectie „A” din aluminiu, deşurubați şurubul „S”. La încheierea operației, puneti la loc tabla de protectie și fixați-o cu şurubul „S”. Înainte de a utiliza cuptorul, verificați dacă tava de protectie „A” este fixată în poziția corectă

ATENTIE!Cuptorul este prevăzut cu un sistem de oprire a grătarelor care permite extragerea ace- stora fără ca ele să iasă din cuptor(1).

Pentru a extrage complet grătarele este sufi cient, astfel cum se arată în

desen, să le ridicati, prinzându-le din partea din față și să le trageti (2).

Sertarul inferior

Sub cuptor este un sertar care poate fi utilizat pentru a păstra accesorile sau vasele de bucătărie.

! Suprafețele interne ale sertarului (dacă este prezent) se pot încălzi.
! Nu depozitați materiale inflamabile în sertarul de sub cuptor.

Tabelul cu recomandări pt coacerea în cuptor

Alimente	Greutate (Kg)	Pozitia rafturilor	Preincălzire (minute)	Temperatură recomandată (°C)	Durata ciclului (minute)
Paste făinoase
Lasagne (Foi de aluat dispuse în straturi, umplute)	2.5	3	10	200-210	75-85
Cannelloni (macaroane groase umplute)	2.5	3	10	200	50-60
Paste gratinate	2.5	3	10	200	50-60
Carne
Vitel	1.7	3	10	200-210	95-100
Pui	1.5	3	10	210-220	90-100
Rată	1.8	3	10	200	100-110
Iepure	2	3	10	200	70-80
Porc	2.1	3	10	200	70-80
Miel	1.8	3	10	200	100-105
Pește
Scrumbie	1.1	3	10	180-200	45-50
Dentex dentex	1.5	3	10	180-200	45-55
Păstrăv în folie de aluminiu	1	3	10	180-200	45-50
Pizza
Napoletana	1	4	15	210-220	20-25
Tort
Biscuiti	0.5	4	15	180	25-35
Tarte	1.1	4	15	180	40-45
Tarte sărate	1	4	15	180	50-55
Dulciuri din aluat dospit	1	4	15	170	40-45
Gril
Cotlete de vitel	1	4	5	-	15-20
Costițe	1.5	4	5	-	20
Hamburger	1	3	5	-	20-30
Scrumbie	1	4	5	-	15-20
Toast	4 wτ.	4	5	-	4-5

Economisirea energiei și protecția mediului înconjurător

• Oricând este posibil, evitați pre-încălzirea cuptorului și încercați să îl umpleți de fiecare dată. Deschideți ușa cuptorului cât de rar este posibil deoarece se pierde căldură la fiecare deschidere. Pentru a salva o cantitate substanțială de energie, opriți cuptorul la 5-10 minute înainte de finalizarea timpului de gătit planificat și folosiți căldura generată în continuare de cuptor.
• Păstrați garniturile curate și îngrijite pentru a preveni pierderea de energie din zona ușii.
• Dacă aveți un contract pentru electricitate cu tarif per timp, opțiunea de „temporizare pentru gătit” vă va ajuta să reduceți costurile alegând să utilizați echipamentul în intervale de timp mai ieftine.

Decuplarea electrică

Înainte de orice operație, debranșați aparatul de la rețeaua de alimentare cu curent electric.

Capacul

Modelele dotate cu capac din sticlă se vor spăla cu apă călduță. Evitați substanțele abrazive. Puteți demonta capacul pentru a facilita operațiile de curățare, mai ales în spatele aragazului: pentru aceasta, deschideți capacul și ridicati-l (vezi fi gura).

! Evitați să închideți capacul aragazului când arzătoarele sunt calde sau aprinse.

Controlati garniturile cuptorului.

Controlați periodic garnitura din jurul ușii cuptorului. Dacă este deteriorată, apelați la cel mai apropiat Centru de Asistență Autorizat. Se recomandă să nu folosiți cuptorul până la înlocuirea garniturii.

Întreținerea robinetelor de gaz

Cu timpul, se poate întâmpla ca bușoanele să se blocheze sau să se rotească mai greu; în acest caz, este necesar să le înlocuiti.

! Această operație trebuie să fi e executată numai de un instalator autorizat de fabricant.

Înlocuirea becului cuptorului

1. După ce ați debranșat aparatul de la alimentarea electrică, scoateți capacul din sticlă care acoperă becul (vezi fi gura).
2. Deşurubați becul și înlocuiti-l cu unul similar: tensiune 230 V,

putere 25 W, cuplare E 14.

1. Montați la loc capacul de sticlă și racordați din nou aragazul la instalația electrică.

Asistență

Comunicați:

• modelul aparatului (Mod.);
- numărul de serie (S/N).

Aceste informații se găsesc pe tăblita cu caracteristici lipită pe aparat și/sau pe ambalaj.

Pentru asistență, sunați la numărul indicat pe certificatul de garanție furnizat împreună cu produsul sau urmați instrucțiunile de pe site-ul nostru web. Fiți pregătiți să oferiți:

• O scurtă descriere a problemei
• Tipul și modelul exact al produsului dumneavoastră
• Codul pentru solicitare asistență (numărul care apare în urma cuvântului SERVICE de pe plăcuța cu date de identificare ATAŞATĂ de produs, care poate fi găsită pe marginea interioară din stânga, atunci când ușa cuptorului este deschisă)
• adresa dv. completă
• Un număr de telefon pentru contact

Vă rugăm să rețineți: Dacă sunt necesare reparații, contactați un centru de service autorizat care utilizează piese de schimb originale și efectuează reparațiile în mod corespunzător.

Vă rugăm să consultați certificatul de garanție inclus pentru mai multe informații privind garanția.

RO

Documentația completă cu specificații privind produsul, inclusiv clasa de eficiență energetică a acestui or, poate fi citită și descărcată de pe site-ul nostru webwww.whirlpool.com

RO

DEMONTAREA ŞI REMONTAREA UŞII

1. Pentru a demonta ușa, deschideți-o complet și coborâți dispozitivele de oprire până când se află în poziția de deblocare.

2.Închideți ușa cât de mult posibil.

Apucați bine ușa cu ambele mâini – nu o țineți de mâner.

Demontați pur și simplu ușa, continuând să o închideți și trăgând-o în sus (a) în același timp, până când se eliberează din locașul (b).

Lăsați ușa deoparte, sprijinită pe o suprafață moale.

1. Remontati ușa deplasând-o spre cuptor, aliniind cuplajele balamalelor cu locașurile și fixând partea superioară în locaș.

2. Coborâți ușa și apoi deschideți-o complet. Coborâți dispozitivele de oprire în poziția inițială: Asigurati-vă că le-ați coborât complet.

3. Încercați să închideți ușa și asigurați-vă că se aliniază cu panoul de comandă. În caz contrar, repetați etapele de mai sus.

CLIC PENTRU A CURĂȚA - CURĂȚAREA GEAMULUI DIN STICLĂ

1. După demontarea ușii și sprijinirea acesteia, cu mânerul orientat în jos, pe o suprafață moale, apăsați simultan cele două cleme de fixare și demontați marginea superioară a ușii, trăgând-o spre dumneavoastră.

1. Ridicati și tineți ferm cu ambele mâini geamul interior, demontați-l și amplasați-l pe o suprafață moale înainte de a-l curăța.

2. La reasamblare uşa interioară sticlă se introduce geamul corect, astfel încât text scris pe panoul nu este inversat și poate fi uşor lizibile

1. Montați la loc marginea superioară: Pozitionarea corectă se realizează după ce se aude un clic. Asigurați-vă că garnitura este fixată sigur înainte de a remonta ușa.
