Manuel d'utilisation

Cuisinière pose-libre

Table des matières

Consignes de sécurité, 2

Description de l'appareil, 27

Conseils d'installation, 28

Mise en marche et utilisation, 31

Nettoyage et entretien, 4

Installation,

RU

IMPORTANT - À LIRE ET À RESPECTER

⚠ Ces directives s'appliquent si le symbole du pays apparaît sur l'appareil. Si le symbole du pays n'apparaît pas sur l'appareil, vous devez vous référer aux consignes techniques qui contiennent les instructions nécessaires concernant la modification de l'appareil afin de conformer aux conditions d'utilisation du pays.

⚠️ ATTENTION : L'utilisation d'appareil de cuiss au gaz génère de la chaleur, de l'humidité, et des produits de la combustion dans la pièce dans laquelle il est installé. Assurez-vous que la cuisine est bien aérée, surtout lorsque vous utilisez l'appareil : gardez les trous de ventilations ouverts ou installez un dispositif de ventilation mécanique (hotte de ventilation). Une utilisation intensive et prolong peut nécessiter une ventilation supplémentaire, comme ouvrir une fenêtre, ou pour ventilateur plus efficace, augmenter la puissance de la ventilat mécanique (si possible).

⚠ Le non-respect des informations figurant dans le présent manu peut provoquer un incendie ou une explosion, donnant lieu à des dommages aux biens ou à des lésions personnelles.

Avant d'utiliser l'appareil, lire attentivement les consignes de sécurité. Conservez-les à portée pour consultation ultérieure.

Le présent manuel et l'appareil en question contiennent des consignes de sécurité importantes qui doivent être lues et observées en tout temps. Le Fabricant décline toute responsabilité si les consignes de sécurité ne pas respectées, en cas de mauvaise utilisation de l'appareil, ou d'un mauvais réglage des commandes.

⚠ MISE EN GARDE : l'appareil et ses pièces accessibles deviennent chaudes pendant l'utilisation. Évitez tout contact avec les éléme chauffants. Les enfants de moins de 8 ans d'être tenus à l'écart de l'appareil, à moins d'être sous surveillance constante.

⚠ MISE EN GARDE : Ne pas utiliser la table de cuisson si la surface est cassée ou fissurée - de choc électrique.

⚠ MISE EN GARDE : Risque d'incendie : Ne aucun objet sur les surfaces de cuisson.

ATTENTION : La cuisson doit être supervisée. Une cuisson de courte durée doit être supervisée en tout temps.

⚠ MISE EN GARDE : Une cuisson sans surve sur une table de cuisson contenant de la graisse ou de l'huile peut s'avérer dangereuse - risque d'incendie. N'essayez JAMAIS d'éteindre un feu avec de l'eau, mais éteignez l'appareil puis co les flammes à l'aide d'un couvercle par ex. ou d'une couverture antifeu.

⚠️ N'utilisez pas la table de cuisson comme surface de travail ou support. Gardez les vêtements et autres matières inflammables loin de l'appareil jusqu'à ce que toutes les composantes soient complètement refroidies - un incendie pourrait déclarer.

Les enfants en bas âge (0-3 ans) doivent être tenus à l'écart de l'appareil. Les jeunes enfants (3-8 ans) doivent être tenus à l'écart de l'appareil sauf s'ils se trouvent sous surveillance constante. Les enfants âgés de 8 ans et plus, ainsi que les personnes présentant des capacités physique sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les connaissances requises, peuvent utiliser cet appareil seulement s'ils sont supervisés, ou si une personne responsable leur a expliqué l'utilisation sécuritaire et les dangers potentiels de l'appareil. Ne laissez pas les enfants jouer avec l'appareil. Les enfants ne doivent pas nettoyer, ni procéder à l'entretien de l'appareil sans surveillance.

ATTENTION : En cas de rupture du verre de plaque de cuisson : -éteignez immédiatement tous les brûleurs et la résistance électrique, et coupez l'alimentation électrique ; - veillez à ne pas touc la surface de l'appareil ; - n'utilisez pas l'appare

Le couvercle en verre peut se casser s'il est surchauffé. Coupez tous les brûleurs et les plaques électriques avant de fermer le couvercle. Ne fermez pas le couvercle lorsqu'un brûleur est allumé

⚠ MISE EN GARDE : L'appareil, ainsi que ses parties accessibles, peuvent atteindre une température élevée lors de l'utilisation. Évitez tout contact a sont éléments chauffants. Les enfants de moins de 8 ans doivent être tenus à l'écart de l'appareil, à moins d'être sous surveillance constante.

⚠️ Ne laissez jamais l'appareil sans surveillance pendant le séchage des aliments. Si une sonde peut être utilisée avec l'appareil, utilisez uniquement la sonde de température recommandée pour ce four - un incendie pour se déclarer.

⚠ Gardez les vêtements et autres matières inflammables loin de l'appareil jusqu'à ce que routes les composantes soient complètement refroidies - un incendie pourrait se déclarer. So rangeurs vigilant lorsque vous faites cuire des aliments riches en matière grasse, huile, ou lorsque vous ajoutez de l'alcool - un incendie pourrait se déclarer. Utilisez des gants pour retirer les plats et les accessoires. À la fin de la cuisson, ouvrez l'lanperte avec soin pour permettre à l'air chaud ou la vapeur de s'évacuer graduellement avant d'accéder la cavité - vous pourriez vous brûler. Évitez d'obstruer les évents d'air chaud à l'avant chez four - un incendie pourrait se déclarer.

⚠ Prenez garde de ne pas frapper la porte pour les jeunes enfants. Après avoir enlevé four lorsque qu'elle est ouverte ou en positiones grilles, assurez-vous que tous les pieds sont abaissée. correctement installés.

Lorsque vous placez le panier à l'intérieur, assINSTALLATION

vous que la butée est vers le haut et à l'arrière deux personnes minimum sont nécessaires la cavité. pour déplacer et installer l'appareil - risque de

L'appareil ne doit pas être utilisé pendant plublésure. Utilisez des gants de protection pour 15 sec. Si, après 15 secondes, le brûleur ne s'est dépillage et l'installation de l'appareil - vous allumé, arrêtez de faire fonctionner l'appareil etsquez de vous couper.

ouvrez la porte du compartiment et / ou attendées branchements électriques et le au moins 1 minute avant de tenter de rallumer d'ordement au gaz doivent être réalisés brûleur. conformément aux réglementations locales.

UTILISATION AUTORISÉE

⚠ MISE EN GARDE : Cet appareil n'est pas conçu pour fonctionner à l'aide d'un dispositif commutation externe, comme une minuterie o un système de télécommande.

⚠ Cet appareil est destiné à un usage dome et peut aussi être utilisé dans les endroits sur : cuisines pour le personnel dans les magasin bureaux et autres environnements de travail ; les fermes; par les clients dans les hôtels, mo et autres résidences similaires.

⚠️ Aucune autre utilisation n'est autorisée (p. pour chauffer des pièces).

⚠ Cet appareil n'est pas conçu pour un usage professionnel. N'utilisez pas l'appareil en extérieur.

⚠️ N'entreposez pas de substances explosives inflammables (p. ex. essence ou bombe aéroso l'intérieur ou près de l'appareil - risque d'ince

⚠ Utilisez des ustensiles de cuisson dont le fond dispose d'un diamètre égal ou légèremer supérieur à celui du foyer (voir le tableau sui Vérifiez que les ustensiles de cuisson ne dépa pas de la table de cuisson.

⚠ Une utilisation inappropriée des grilles peut endommager la table de cuisson : ne position pas les grilles sens dessus dessous ou ne les pas glisser sur la table de cuisson.

Ne laissez pas la flamme du brûleur dépasser bord de la casserole

N'utilisez pas : de plaques en fonte, de pierres ollaires, d'ustensiles de cuisson en terre cuite. de diffuseurs de chaleur comme des mailles métalliques ou tout autre type. deux brûleurs simultanément pour un seul récipient (par exemple, une poissonnière).

si des conditions locales spéciales du gaz dist rendent l'allumage du brûleur difficile, il est conseillé de répéter l'opération en plaçant le bouton sur la position petite flamme.

Avant d'installer une hotte au-dessus de la table de cuisson, veuillez vous référer au man d'utilisation de la hotte qui spécifie les distan adéquates.

Les pieds de protection en caoutchouc appliqués sur les grilles sont une source de danger pot

sière deux personnes minimum sont nécessaires pour déplacer et installer l'appareil - risque de bleasure. Utilisez des gants de protection pour s'est dépaillage et l'installation de l'appareil - vous risquez de vous couper.

endezs branchements électriques et le merclordement au gaz doivent être réalisés conformément aux réglementations locales.

⚠ L'installation, incluant l'alimentation en eau (selon le modèle), et les connexions électriques, ainsi que les réparations, doivent être exécutées par un technicien qualifié. Ne procédez à aucun réparation ni à aucun remplacement de pièce

stique'appareil autre que ceux spécifiquement livreditqués dans le guide d'utilisation. Gardez des enfants à l'écart du site d'installation. Après advois déballé l'appareil, assurez-vous qu'il n'a pas

etés, endommagé pendant le transport. En cas de problème, contactez votre revendeur ou le Service Après-Vente le plus proche. Une fois installé, gardez le matériel d'emballage (sacs plastique, parties en polystyrène, etc.) hors de la portée des enfants - ils pourraient s'étouffer.

L'appareil ne doit pas être branché à l'alimentat électrique lors de l'installation - vous pourriez vous électrocuter. Au moment de l'installation, assurez-vous que le câble d'alimentation n'est pa nomé endommagé par l'appareil - risque d'incendie ou de choc électrique. Allumez l'appareil uniquement lorsque l'installation est terminée.

A MISE EN GARDE: Les modifications sur l'appareil est sur les méthodes d'installation sont essentielle pour utiliser l'appareil de façon sécuritaire et correctement dans tous les autres pays

Utiliser des régulateurs de pression adéquats pour la pression de gaz indiquée dans les directives.

4e La pièce doit être équipée d'un système d'évacuation d'air qui expulse les fumées de combustion.

⚠️ La pièce doit aussi permettre une bonne circulation d'air; l'air est nécessaire pour une combustion normale. La circulation d'air doit être au minimum de 2 m³/h par kW de puissar installée.

A le système de circulation d'air peut prendre l'air directement de l'extérieur en utilisant un tuy, avec une section transversale intérieure d'au moins 100 cm² ; l'ouverture ne doit pas être bloquée.

⚠ Le système peut aussi obtenir l'air nécessaire façon indirecte, p. ex. d'une pièce voisine munie des tuyaux pour la circulation d'air comme décrit plus haut. Cependant, ces pièces ne doivent pas être une salle commune, une chambre à couche ou une pièce qui présente un danger d'incendie entiel

Comme il est plus lourd que l'air, le gaz pétrole liquéfié reste au niveau du sol. Donc pièces contenant des cylindres de GPL doive être équipées de bouches de ventilation qui permettent au gaz de s'échapper en cas de fuite. Cela signifie donc que les cylindres de pleins ou partiellement remplis, ne doivent être installés ou entreposés dans des pièces entrepôts qui se trouvent sous le niveau du (cave, etc.). Nous vous conseillons de garder la pièce les cylindres utilisés seulement, placé façon à ne pas être affecté par la chaleur pour pardessourcesexternes(four, foyer, cuisinière)qu'on pourrait faire monter la température du cylindre au dessus de 50°C.

Si vous constatez que les boutons sont difficiles à tourner sur l'contactezleService après-vente, qui peut remplacer le robinet du s'il s'avère défectueux. Les ouvertures utilisées pour la ventilation et la diffusion de la doivent jamais être obstruées.

⚠️ Découpez le contour du meuble avant d'y insérer l'appareil, et enlevez soigneusement le copeaux et la sciure de bois. Retirez l'appareil de sa base en mousse de polystyrène uniquement au moment de l'installation.

⚠ Si l'appareil n'est pas installé au-dessus d' four, un panneau séparateur (non compris) doit être installé dans le compartiment sous l'app Connexion avec des tuyaux rigides (cuivre et :

Si la pression de gaz est différente de celle recommandée, un régulateur de pression adé doit être fixé au tuyau d'entrée conformément réglementation nationale en vigueur.

Utiliser un meuble adapté pour vous assurer l'appareil fonctionne correctement : pour inst le four sous le comptoir (voir le schéma) ou à l'intérieur d'un bloc-cuisine, le meuble doit av les dimensions indiquées sur l'illustration.

Pour permettre une ventilation adéquate, le panneau arrière du meuble doit être enlevé. conseillé d'installer le four pour qu'il repose sur deux planches de bois, ou sur une surface p avec une ouverture d'au moins 45 X 560 mm, comme l'illustré.

⚠️ N'installez pas l'appareil derrière une porté décorative - un incendie pourrait se déclarer ⚠️ Si l'appareil est installé sous le plan de n'obstruez pas l'espace minimum entre le pla de travail et le rebord supérieur du four - y pourriez vous brûler.

⚠ Si la grille est placée sur une base, elle doit être nivelée et fixée à la paroi par la chaîne de conservation fournie, pour éviter l'appareil glissant de la base.

MISE EN GARDE : Afin d'éviter l'appareil glisser, la chaîne de retenue doit être installé Consultez les instructions pour l'installation.

les MISE EN GARDE : Avant l'installation, assuret vous que les conditions de distribution locale (nature et pression du gaz) sont compatibles à les réglages de l'appareil.

Assurez-vous que l'alimentation de la pressio de gaz est conforme aux valeurs indiquées au tableau 1 (« Caractéristiques du brûleur et de la solise »).

dans MISE EN GARDE : Les conditions de de-figuration de cet appareil sont indiquées sur détiquette (ou la plaque signalétique).

MISEEN GARDE : Cet appareiln'estpasraccordé le un dispositif d'évacuation des fumées. Il doit être installé et branché conformément aux norr d'installation en vigueur. Faire particulièrement rulleur attention aux normes d'aération.

naleur Siè l'appareil est branché à du gaz liquide, la vis de réglage doit être fixée aussi fermement possible.

IMPORTANT : Lorsque le cylindre de gaz ou le récipient de gaz est installé, il doit être convenablement installé (orientation verticale).

⚠ MISE EN GARDE : Cette opération doit être effectuée par un technicien spécialisé

Effectuez le raccordement au gaz à l'aide d' flexible ou d'un tuyau en métal rigide uniquem

acier) Connexion avec un tuyau rigide (cuivre et acier)

Le branchement au système de gaz doit être effectué de façon à ne pas affecter le fonctionnement des autres appareils. La rampe distribution comprend un raccord de tuyauterie que en forme de L équipé d'un joint d'étanchéité pour prévenir les fuites. Le joint d'étanchéité doit toujours être remplacé lorsqu'on remplace le raccord de tuyauterie (le joint est fourni avec l'appareil). Le raccord de tuyauterie de l'alimentation de gaz est un raccord cylindrique male avec un filament de 1/2.

Brancher un tuyau d'acier inoxydable flexible et sans joint à un raccord fileté

Le raccord de tuyauterie de l'alimentation de g est un raccord cylindrique mâle avec un filame de 1/2. Ces tuyaux doivent être installés de façon à ne pas dépasser 2000 mm de longueur lorsqu'ils sont complètement étirés. Une fois le branchement terminé, assurez-vous que le tuyau flexible en métal ne touche pas aux pièces mo et qu'il n'est pas écrasé. Utiliser seulement des tuyaux et des joints d'étanchéité conforment à réglementation nationale.

N IMPORTANT : Si vous utilisez un tuyau en inoxydable, assurez-vous qu'il ne touche à aucu pièce mobile du meuble (p. ex. un tiroir). Le t doit passer à travers un endroit libre d'obstruct

et où il est possible de l'inspecter sur toute longueur.

⚠ L'appareil doit être branché à l'alimentation principale ou à un cylindre de gaz conformé à la réglementation nationale. Avant d'effectu le branchement, assurez-vous que l'appareil e compatible avec l'alimentation de gaz que vo désirez utiliser. Si ce n'est pas le cas, suivez directives indiquées au paragraphe « Adapter différents types de gaz ».

⚠️ Après le raccordementà l'arrivée gaz, vér qu'il n'y ait pas de fuite à l'aide d'eau savon Allumez les brûleurs et tournez les boutons position maximale 1* à la position minimale pour vérifier la stabilité de la flamme.

⚠ Le raccordement au réseau de gaz ou au cylindre de gaz peut être effectué en utilisant un tuyau en caoutchouc flexible ou en acier, conformément à la législation nation applicable.

AVERTISSEMENTS ÉLECTRIQUES

⚠️ IMPORTANT : Des informations concernant consommation actuelle et de tension figurent la plaque signalétique.

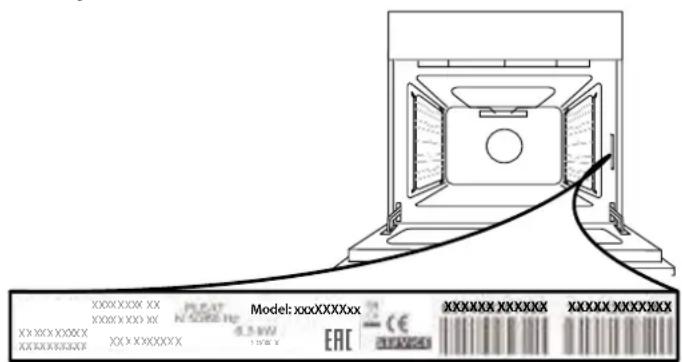

⚠️ La plaque signalétique se trouve sur le re avant du four (visible lorsque la porte est ouverte).

Il doit être possible de débrancher l'appareil de l'alimentation électrique en retirant la fiche, la prise de courant si elle est accessible, ou à d'un interrupteur multipolaire en amont de la prise de courant, conformément aux règles de câblé et l'appareil doit être mis à la terre conformément aux normes de sécurité électrique nationales.

Une fois l'appareil installé dans son meuble, le câble d'alimentation doit être suffisamment long pour le brancher à l'alimentation électrique principale. Ne tirez pas sur le cordon d'alimentation pour débrane l'appareil.

⚠️ N'utilisez pas de rallonge, de prises multip ou d'adaptateurs. Une fois l'installation termin l'utilisateur ne devra plus pouvoir accéder aux composantes électriques. N'utilisez pas l'appare si vous êtes mouillé ou si vous êtes pieds n N'utilisez pas l'appareil si le câble d'alimentation ou la prise de courant est endommagé(e), si l'appareil ne fonctionne pas correctement, ou s'il a été endommagé ou est tombé.

⚠ Si le câble d'alimentation est endommagé, il doit être remplacé avec un câble identique p fabricant, un représentant du Service Après-vente, ou par toute autre personne qualifiée - vous pourriez vous électrocuter.

⚠ Si le câble électrique doit être remplacé, contactez un centre de maintenance agréé.

⚠ MISE EN GARDE : Pour éviter toute décharge électrique, assurez-vous que l'appareil est éteint avant de remplacer l'ampoule.

NETTOYAGE ET ENTRETIEN

⚠ AVERTISSEMENT : Assurez-vous que l'appareil est éteint et débranchez de l'alimentation électrique avant d'effectuer le nettoyage ou l'entretien ; n'utilisez jamais un appareil de nettoyage à vapeur - risque de choc électrique.

N'utilisez pas de produits abrasifs ou de lesattoirs métalliques pour nettoyer la vitre de la porte, ils peuvent rayer la surface et, à la long briser le verre.

N'utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampon réclurer.

2* Assurez-vous que l'appareil a refroidi avant le nettoyer ou effectuer des travaux d'entretier Risque de brûlures.

⚠ MISE EN GARDE : Éteignez l'appareil avant de remplacer l'ampoule - vous pourriez vous électrocuter.

Pour éviter d'endommager le dispositif d'allumage électrique, n pas l'utiliser lorsque les brûleurs ne sont pas en place.

Bortez des gants de protection pour effectuer le nettoyage et l'entretien.

ÉLIMINATION DES MATÉRIAUX D'EMBALLAGE

Les matériaux d'emballage sont entièrement recyclables comme l'indique le symbole de recyclage. Les différentes parties de l'emballage doivent donc être jetées de manière responsable et en totale confi avec la réglementation des autorités locales régissant la mise au relé de déchets.

MISE AU REBUT DES APPAREILS ÉLECTROMÉNAGERS

Cet appareil est fabriqué avec des matériaux recyclables ou pouvan erle réutilisés. Mettez-le au rebut en vous conformant à la œlementation locale en matière d'élimination des déchets. Pour toute information supplémentaire sur le traitement et le recyclage des appareils électroménagers, contactez le service local compétent, le service de collecte des déchets ménagers ou le magasin où vou avez acheté l'appareil. Cet appareil est certifié conforme à la Direct européenne 2012/19/UE relative aux déchets d'équipements électrique et électroniques (DEEE). En s'assurant que ce produit est correctem mis au rebut, vous contribuerez à empêcher toute conséquence nu pour l'environnement et la santé. Le symbole sur le produit ou sur la documentation qui l'accompagne indique qu'il ne doit pas ê traité comme un déchet domestique, mais doit être remis à un ce de collecte spécialisé pour le recyclage des appareils électriques et électroniques.

"CONSEILS RELATIFS À L'ÉCONOMIE D'ÉNERGIE

Préchauffez le four uniquement si cela est spécifié dans le tableau cuisson ou dans votre recette. Utilisez des plaques de cuisson foncées, laquées ou émaillées, car elles absorbent mieux la chaleur. Utilisez un autocuiseur pour économiser encore plus d'énergie et d'temps.

Cet appareil respecte les exigences d'écoconception du règlement aurée en 66/2014 conformément à la norme européenne EN 60350-Cet appareil respecte les exigences d'écoconception du règlement européen 66/2014 conformément à la norme européenne EN 60350-Cet appareil respecte les exigences d'écoconception du règlement européen 66/2014 conformément à la norme européenne EN 30-2-1 Cet appareil respecte les exigences d'écoconception du règlement européen 65/2014 conformément à la norme européenne EN 15181.

Description de l'appareil

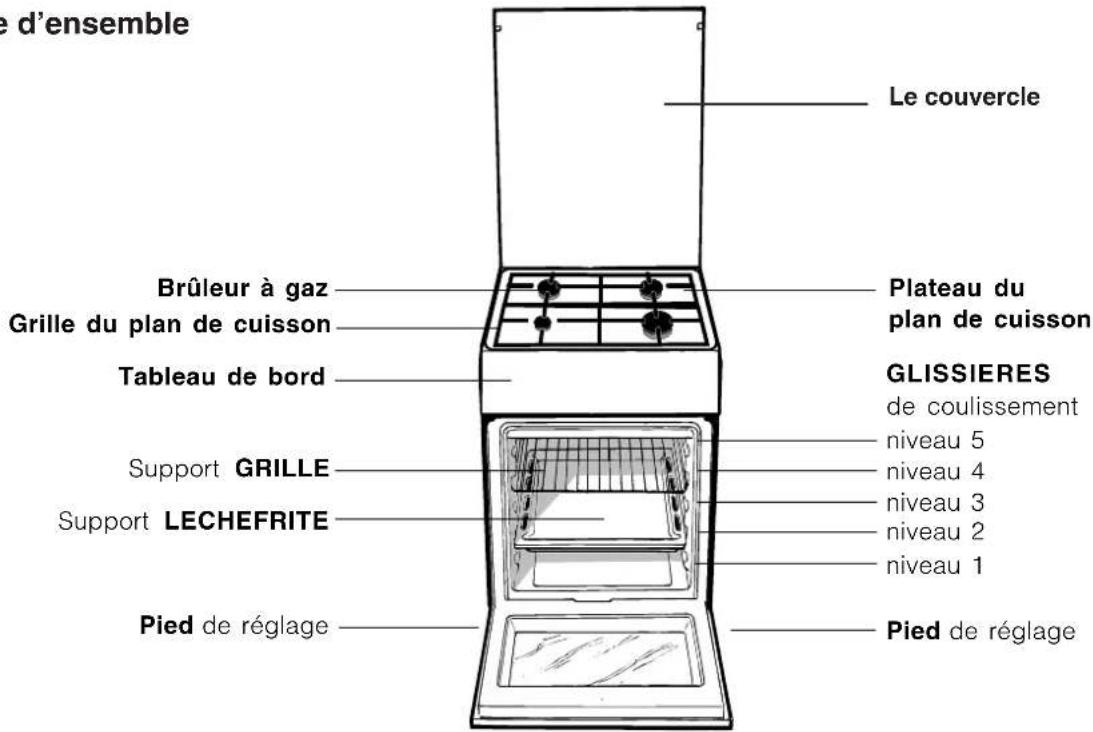

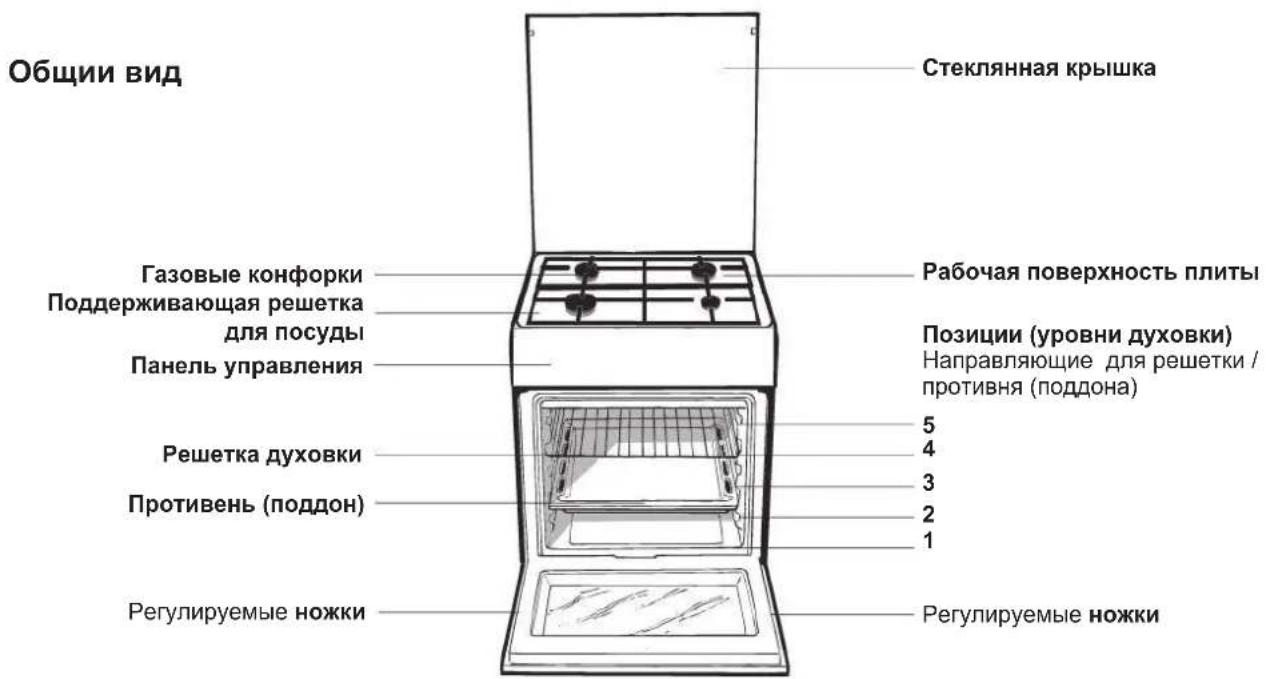

Vue d'ensemble

le d'ensemble Le couvercle Brûleur à gaz Grille du plan de cuisson Tableau de bord Support GRILLE Support LECHEFRITE Pied de réglage Plateau du plan de cuisson GLISSIERES de coulissement niveau 5 niveau 4 niveau 3 niveau 2 niveau 1 Pied de réglage

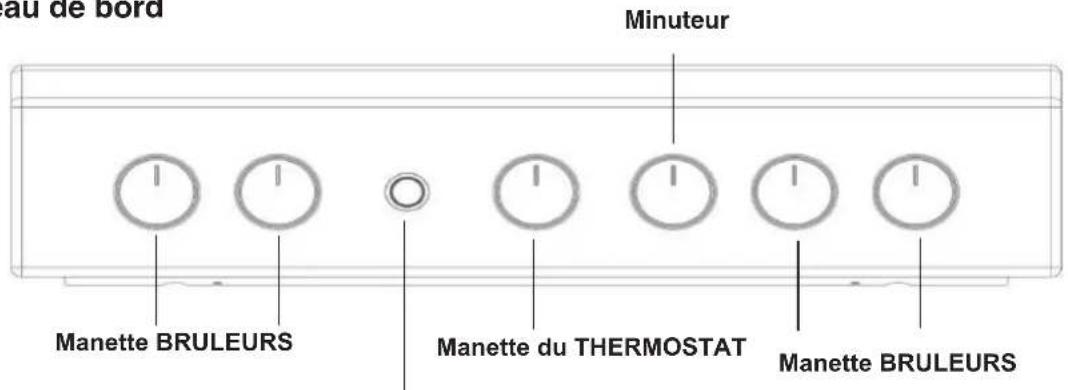

Tableau de bord

au de bord Minuteur Manette BRULEURS Manette du THERMOSTAT Manette BRULEURS

Bouton ECLAIRAGE

0 2 3 4 5 6 7 8 9 10

1		Idéale pour réduire la sauce.
2		Idéale pour une cuisson lente (par ex.: riz, sauces, rôtis, poisson) avec des liquides (par ex. eau, vin, bouillon, lait).
3		Idéal pour mijoter, cuire (pendant un long moment) et épaissir. Préparer la sauce des pâtes.
4		Idéal pour les sautés, le maintien d'une ébullition constante.
5		Cuisson sur flamme forte (escalopes, filets de poissons, oeufs sur le plat).
6		Brunissage (rôtis, steaks).
7		Idéal pour frire les produits congelés, et amener les liquides à ébullition rapidement
8		Idéal pour griller et commencer à cuire.
9		Idéal pour augmenter rapidement la température de cuisson jusqu'à ébullition rapide (pour l'eau) ou pour chauffer rapidement des liquides.
10		Surpuissance (Booster)

FR

Adaptation aux différents types de gaz

L'appareil peut être adapté à un type de gaz autre que celui pour le quel il a été conçu (indiqué sur l'étiquette de réglage sur le couvercle).

Adaptation du plan de cuisson

Remplacement des injecteurs des brûleurs du plan de cuisson: 1. enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement; 2. dévissez les injecteurs à l'aide d'une clé à tube de 7mm (voir figure), et remplacez-les par les

injecteurs adaptés au nouveau type de gaz (voir tableau Caractéristiques des brûleurs et des injecteurs) ;

1. remontez les différentes parties en effectuant les opérations dans le sens inverse.

Réglage des minima des brûleurs du plan de cuisson :

1. placez le robinet sur la position minimum;
2. enlevez le bouton et tournez la vis de réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à obtenir une petite flamme régulière;
   En cas de gaz naturel, il faut dévisser la vis de réglage en tournant dans le sens inverse des aiguilles d'une montre;
3. vérifiez si, en tournant rapidement le robinet du maximum au minimum, le brûleur ne s'éteint pas.

Les brûleurs du plan de cuisson ne nécessitent pas de réglage de l'air primaire.

Adaptation du four

Remplacement de la buse du brûleur du four

1. Retirez le compartiment du four.

1. Faites glisser le panneau de protection vers l'extérieur (voir (voir schéma).

1. Après avoir dévissé les vis V, retirez le brûleur du four (figure). Cette opération sera plus aisée si vousretirez d'abord la porte du four.

1. Dévissez la buse à l'aide d'une clé à douille de buse spéciale (voir figure) ou à l'aide d'une clé à douille de 7 mm, et remplacez la buse par une nouvelle e adaptée au nouveau type de gaz (voir Le tableau des spécifications du brûleur et de la buse).

Réglage du minimum du brûleur du four à gaz :

1. allumer le brûleur (voir Mise en marche et Utilisation);
2. amener la manette sur la position minimum (MIN) après l'avoir laissée pendant environ 10 minutes sur la position maximum (MAX);
3. enlever le bouton;

4. agir sur la vis de réglage positionnée à l'extérieur de la tige du thermostat (voir figure) jusqu'à obtenir une petite flamme régulière.
   ! En cas de gaz naturel, il faut dévisser la vis de réglage en tournant dans le sens inverse des aiguilles d'une montre;

5. vérifier si, en tournant rapidement le bouton de la position MAX à la position MIN, ou en ouvrant et fermant rapidement la porte du four, le brûleur ne s'éteint pas.

Remplacement de l'injecteur du brûleur du gril :

1. déposer le brûleur du gril après avoir enlevé la vis V (voir fi gure);

1. dévisser l'injecteur du brûleur du gril à l'aide de la clé à tube adaptée pour les injecteurs (voir Figure), ou mieux encore avec une clé à tube de 7 mm. et le remplacer par celui adapté au nouveau type de gaz (voir

tableau Caractéristiques brûleurs et injecteurs).

! Les brûleurs du four et du gril ne nécessitent pas de réglage de l'air primaire.

Faire très attention aux câbles des bougies et aux tuyaux des thermocouples.

Après avoir procédé au réglage pour le nouveau type de gaz, remplacer la vieille étiquette par celle correspondant au nouveau gaz, disponible dans les centres d'assistance technique agréés.

Si la pression du gaz diffère (ou varie) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié conforme à la réglementation sur les "régulateurs pour gaz canalisés" en vigueur dans le pays.

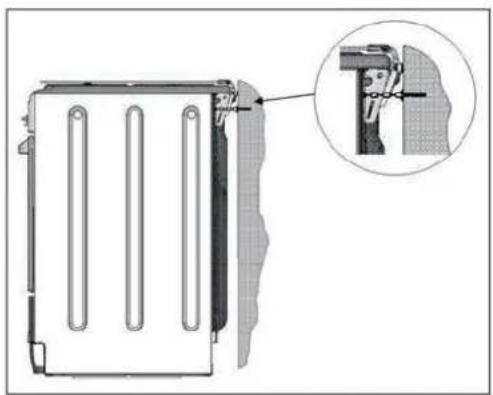

La chaîne de sécurité

! Pour éviter le basculement de l'appareil, par exemple si un enfant s'accroche à la porte du four, la chaîne de sécurité DOIT être installée !

La cuisinière est équipée d'une chaîne de sécurité qui doit être fixée à l'aide d'une vis (non fournie avec l'appareil) au mur derrière l'appareil, à la même hauteur que sur la cuisinière. Choisissez une vis et un système d'ancrage adapté au mur contre lequel se trouve

l'appareil. Si la vis présente un diamètre inférieur à 9 mm, utilisez une rondelle. En présence d'un mur en béton, la vis doit faire au moins 8 mm de diamètre et 60 mm de long.

Veillez à ce que la chaîne soit fixée derrière la cuisinière et au mur, comme l'indique l'illustration, de sorte à être tendue et parallèle au sol au terme de l'installation.

Les surfaces internes du compartiment (le cas échéant) peuvent chauffer.

Ne placez pas de matières inflammables dans le compartiment inférieur du four.

Sur certains modèles de cuisinières à gaz, une couche de protection coulissante A protège le compartiment inférieur de la chaleur générée par le brûleur (voir figure).

Pour retirer la protection coulissante, retirez la vis S (voir figure). Pour la remettre en place, verrouillez à l'aide de la vis S.

Avant d'utiliser le four, assurez-vous que la protection coulissante est correctement fixée.

Après avoir installé le câble d'alimentation, vissez le couvercle métallique à l'aide de trois vis.

Tableau Caractéristiques des brûleurs et des injecteurs

Tableau 1				Gaz liquide				Gaz naturel
Brûleur à gaz	Diamètre (mm)	Puissance thermique kW (p.c.s.*)		By-pass 1/100 (mm)	injecteur 1/100 (mm)	Charge* g/h		injecteur 1/100 (mm)	Charge* l/h
		Nominale	Réduite			***	**		G20	G25
Rapide (Grand) (R)	100	3.00	0.70	41	87	218	214	128	286	332
Semi Rapide (Intermédiaire) (S)	75	1.90	0.40	30	69	138	136	104	181	210
Auxiliaire (Petit) (A)	51	1.00	0.40	30	50	73	71	78	95	111
Four	-	2.80	1.0	46	80	204	200	119	267	277
Grill	-	2.30	-	-	75	167	164	114 219		277
Pressions d'alimentation	Nominale (mbar) Minima (mbar) Maxima (mbar)					28-30 20 35	37 25 45		20 17 25	25 20 30

* A 15°C et 1013 mbar-gaz sec ***

** Propane P.C.S. = 50,37 MJ/Kg

Butane P.C.S. = 49,47 MJ/Kg

Naturel G20 P.C.S = 37,78 MJ/m³

Naturel G25 P.C.S = 32.49 MJ/m³

! Cette opération doit être effectuée par un technicien agréé par le fabricant.

S1 S2 A0 R1

WS5G1PMW/EWS5G1PMW/EWS5G1PMW/E

CARACTERISTIQUES TECHNIQUES
Dimensions du Four HxLxP	330x391x455 mm
Volume	59 l
Dimensions utiles du tiroir chauffe-plats	largeur 46 cm profondeur 42 cm hauteur 8,5 cm
Tension et fréquence d'alimentation :	voir plaquette signalétique
Brûleurs	adaptables à n'importe quel type de gaz parmi ceux indiqués sur le plaquette signalétique

Utilisation du plan de cuisson

Allumage des brûleurs

Pour chaque bouton BRÛLEUR, une bague complète indique la puissance de la flamme pour le brûleur correspondant.

Pour allumer l'un des brûleurs sur la plaque de cuisson, procédez comme suit :

1. Placez une flamme ou un briquet à gaz au-dessus du brûleur.

2. Appuyez sur le bouton BRÛLEUR et tournez-le dans le sens antihoraire, de sorte qu'il pointe vers le réglage de
   flamme maximal

3. Ajustez l'intensité de la flamme au niveau souhaité en tournant le bouton BRÛLEUR dans le sens antihoraire.

Vous avez le choix entre la valeur minimale ⚙, la valeur maximale ⚙ ou toute valeur intermédiaire.

X C

Si l'appareil est équipé d'un dispositif électronique d'allumage* (voir figure), appuyez sur le bouton d'allumage marqué du

symbole ☆. Ensuite, maintenez le bouton BRÛLEUR enfoncé et

tournez-le dans le sens antihoraire, vers le réglage flamme maximal jusqu'à ce que le brûleur s'allume. Plusieurs modèles sont équipés d'un dispositif d'allumage intégré au bouton. Dans ce cas, le dispositif d'allumage électronique* est présent (C), mais le bouton d'allumage ne l'est pas. Appuyez simplement sur le bouton BRÛLEUR et tournez-le dans le sens antihoraire, de sorte qu'il pointe vers le réglage de flamme maximal, jusqu'à ce que le brûleur s'allume. Le brûleur s'éteint lorsque vous relâchez le bouton. Le cas échéant, répétez l'opération en maintenant le bouton enfoncé pendant une période plus longue.

Si la flamme s'éteint accidentellement, éteignez le brûleur et patientez pendant au moins 1 minute avant d'essayer de le rallumer. Si l'appareil est équipé d'un dispositif de sécurité en cas d'extinction de flamme* (X), appuyez sur le bouton BRÛLEUR et maintenez-le enfoncé pendant environ 2 à 3 secondes pour entretenir la flamme et activer le dispositif. Pour éteindre le brûleur, tournez le bouton jusqu'à la position d'arrêt •.

Conseils pratiques pour l'utilisation des brûleurs

Pour un meilleur rendement des brûleurs et une moindre consommation de gaz, utilisez des casseroles à fond plat, munies de couvercle et d'un diamètre adapté au brûleur :

Brûleur Diamètre du matériel de cuisine (cm)
Rapide (R) 24-26
Semi-rapide (S)	16-20
Intermédiaire (A)	10-14

* N'existe que sur certains modèles

Pour distinguer le type de brûleur reportez-vous aux dessins figurant dans le paragraphe “Caractéristiques des brûleurs et des injecteurs”

Pour les modèles équipés d'une grille de réduction, n'utilisez cette dernière que pour le brûleur auxiliaire quand vous utilisez des casseroles ayant moins de 12 cm de diamètre.

Utilisation du four

Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. L'odeur qui se dégage est due à l'évaporation des produits utilisés pour protéger le four.

Ne posez jamais d'objets à même la sole du four, vous pourriez abîmer l'émail. N'utilisez la position 1 du four qu'en cas de cuissons au tournebroche.

! Il est recommandé de nettoyer le four avant sa première utilisation, en suivant les instructions mentionnées au paragraphe „Entretien et soin „.

ATTENTION! Le couvercle en verre peut se casser s'il est chauffé. Il faut éteindre tous les brûleurs et les plaques électriques avant de le fermer.

	Idéal pour une cuisson lente (riz, sauces, rôtis, poisson) avec liquides (eau, vin, bouillon, lait)
	Idéal pour cuisson (de longue durée) et épaississement. Écrémage des pâtes,
	Idéal pour les sautés.
	Cuisson sous grande flamme et dorage (rôti, steaks, escalopes, filets de poisson, œufs frits.)
	Idéal pour grillade et dorage, pour commencer la cuisson et frire les produits surgelés.
	Idéal pour l'augmentation rapide de la température de la nourriture afin d'accélérer le bouillage en cas de présence

FR

Réglage de la température

Pour sélectionner la température de cuisson souhaitée, tournez le bouton FOUR dans le sens inverse des aiguilles d'une montre. Les températures sont indiquées sur le tableau de bord et vont d'un MIN (140°C) à un MAX (250°C). Une fois que la température est atteinte dans le four, un thermostat la maintient constante au degré prêt.

Gril

Tournez le bouton FOUR dans le sens inverse des aiguilles d'une montre jusqu'à la position □ pour brancher le gril à rayons infrarouges. Le gril vous permet de dorer vos préparations en surface, il est tout particulièrement recommandé pour la cuisson de roast-beef, rôtis, côtelettes, saucisses. Placez la grille au niveau 4 ou 5 et la lèchefrite au niveau 1 pour recueillir les jus de cuisson et éviter la formation de fumée.

Le gril étant équipé d'un dispositif de sécurité de flamme, il faut pousser sur le bouton du FOUR pendant environ 6 secondes.

Pour la cuisson au gril, la porte du four doit être fermée, vous obtiendrez de meilleurs résultats et ferez des économies d'énergie (10% environ).

Lors de l'utilisation du gril, garder la porte du four entrebaillée en plaçant le déflecteur "D" (voir figure) entre la porte du four et le tableau de bord pour éviter toute surchauffe des boutons.

ATTENTION ! Le four

est équipé d'un système d'arrêts de grilles qui permet de les retirer sans que ces dernières sortent entièrement du four.(1)

Pour sortir complètement les grilles il suffi t, comme illustré, de les soulever en les saisissant par l'avant et de les tirer (2).

*N'existe que sur certains modèles

Eclairage du four

La lampe du four peut être allumée à tout moment, il suffit pour cela d'appuyer sur la touche ECLAIRAGE FOUR.

Minuteur

Pour actionner le Minuteur procédez comme suit :

1. faites faire au bouton MINUTEUR un tour presque complet dans le sens des aiguilles d'une montre pour remonter la sonnerie;
2. tournez le bouton MINUTEUR dans les sens inverse des aiguilles d'une montre ○ pour sélectionner la durée désirée.

Compartiment inférieur*

Il existe un compartiment sous le four qui sert à ranger les accessoires du four ou les plats creux. Pour ouvrir la porte, tirez-la vers le bas (voir figure).

Les surfaces internes du compartiment (le cas échéant) peuvent chauffer.

Ne placez pas de matières inflammables dans le compartiment inférieur du four.

Sur certains modèles de cuisinières à gaz, une couche de protection coulissante A protège le compartiment inférieur de la chaleur générée par le brûleur (voir figure).

S

Pour retirer la protection coulissante, retirez la vis S (voir figure). Pour la remettre en place, verrouillez à l'aide de la vis S.

Avant d'utiliser le four, assurez-vous que la protection coulissante est correctement fixée.

Tableau de cuisson

Aliments	Poids (Kg)	Niveau enfournement	Préchauffage (minutes)	Température préconisée (°C)	Durée cuisson (minutes)
Pâtes
Lasagnes	2,5	3	10	210	60-75
Cannelloni	2,5	3	10	200	40-50
Gratin de pâtes	2,5	3	10	200	40-50
Vlande
Veau	1,7	3	10	200	85-90
Poulet	1,5	3	10	220	90-100
Canard	1,8	3	10	200	100-110
Lapin	2	3	10	200	70-80
Porc	2,1	3	10	200	70-80
Agneau	1,8	3	10	200	90-95
Poisson
Maquereaux	1,1	3	10	180-200	35-40
Denté	1,5	3	10	180-200	40-50
Truite en papillote	1	3	10	180-200	40-50
Pizza
Napolitaine	1		3	15
Gâteaux
Biscuits	0.5	3	15	180	30-35
Tarte	1,1	3	15	180	30-35
Tartes salées	1	3	15	180	45-50
Gâteaux levés	1	3	15	180	35-40
Cuisson au gril
Côtes de veau	1	4	5		15-20
Côtelettes	1,5	4	5		20
Hamburgers	1	3	5		20-30
Maquereaux	1	4	5		15-20
Croque-monsieur	n.4	4	5		2-4
Cuisson au gril avec tournebroche
Veau à la broche	1	-	5		70-80
Poulet à la broche	2	-	5		70-80
Cuisson au gril avec tournebrochettes *
Brochettes de viande	1	-	5		40-45
Brochettes de légumes	0,8	-	5		25-30

FR

220

FR

Economies et respect de l'environnement

• Pour vos cuissons au Gratin, nous vous conseillons de garder la porte du four fermée : Vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies d'énergie (10% environ).
• Évitez, dans la mesure du possible, de préchauffer le four et veuillez toujours le remplir. Ouvrez le moins possible la porte de votre four, car chaque ouverture laisse échapper la chaleur. Pour faire des économies considérables d'énergie, éteignez le four cinq à dix minutes avant la fin du temps de cuisson programmé et utilisez la chaleur dégagée par le four.
• Gardez les joints propres et bien rangés afin d'éviter toute perte d'énergie par la porte.
• Si vous avez souscrit un plan tarifaire particulier auprès de la compagnie d'électricité, vous pouvez économiser en faisant fonctionner votre appareil lorsque l'énergie vous revient moins chère.
• La base de votre casserole ou de votre poêle doit couvrir la plaque chauffante. Si elle est plus petite, une quantité précieuse d'énergie sera perdue et les casseroles qui débordent laisseront des résidus incrustés qui peuvent être difficiles à enlever.
• Faites cuire vos aliments dans des casseroles ou des poêles à couvercle et utilisez le moins d'eau possible. Faire cuire les aliments dans des casseroles ouvertes augmente considérablement la consommation d'énergie.
• Utilisez exclusivement des casseroles et poêles à fond plat.
• Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est préférable d'utiliser un autocuiseur qui est deux fois plus rapide et économise un tiers de l'énergie.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Le couvercle

Pour le nettoyage des modèles équipés de couvercle en verre, utilisez de l'eau tiède. Evitez tout produit abrasif. Vous pouvez déposer le couvercle pour simplifier le nettoyage de la zone arrière du plan de cuisson : ouvrez-le complètement et tirez vers le haut (voir figure).

! Evitez de refermer le couvercle si les brûleurs sont allumés ou encore chauds.

Contrôler les joints du four

Contrôlez périodiquement l'état du joint autour de la porte du four. S'il est abîmé, adressez-vous au service après-vente le plus proche de votre domicile. Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.

Entretien du robinet de gazEntretien du robinet de ga:

Au fil du temps, les robinets peuvent être bloqués ou difficiles à tourner. Si cela se produit, le robinet doit

Remplacement de l'ampoule d'éclairage du four

1. Débranchez le four, enlevez le couvercle en verre du logement de la lampe (voir figure).
2. Dévissez l'ampoule et remplacez-la par une autre de même type : tension 230 V, puissance 25 W, culot E 14.
3. Remontez le couvercle et

rebranchez le four au réseau électrique.

! Ne pas utiliser la lampe du four comme éclairage de la pièce.

Assistance

Indiquez-lui :

• le modèle de votre appareil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

Pour obtenir de l'aide, appelez le numéro disponible dans le livret de garantie fourni avec l'appareil, ou suivez les directives sur notre site Web. Soyez prêt à fournir :

• Une brève description du problème
• Le type et le modèle exact de l'appareil
• Le code d'aide (le nombre qui suit le mot SERVICE sur la plaque signalétique PLACÉE sur l'appareil, qui est visible sur le bord intérieur gauche lorsque la porte est ouverte)
• Votre adresse complète
• Un numéro de téléphone où vous pouvez être rejoint

XXXXXXXX XX XXXXXXXX XX XX XXXX XXXXXX XXXXXXXX XXXX XXXX XXXXXX MODEL: xxxXXXXxx EAC CE XXXXXXXX XXXXXX XXXXXXXX XXXXXX

Veuillez noter : Si des réparations sont nécessaires, veuillez contacter un Service Après-vente autorisé pour garantir que des pièces d'origines sont utilisées et que la réparation est effectuée correctement.

Veuillez vous référer au livret de garantie pour plus d'information sur la garantie.

www Les caractéristiques complètes de l'appareil, incluant les taux d'efficacité énergétique, peuvent être téléchargées de notre site Web www.whirlpool.com

FR

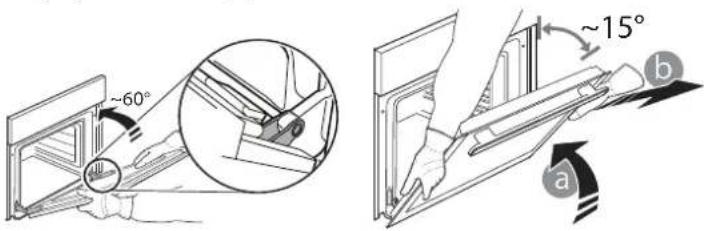

1. Pour enlever la porte, ouvrez-la complètement et abaissez les loquets jusqu'à qu'ils soient déverrouillés.

1. Fermez le plus possible la porte.

Tenez la porte fermement avec les deux mains – ne la tenez pas par la poignée.

Enlevez simplement la porte en continuant à la fermer tout en la tirant vers le haut (a) jusqu'à ce qu'elle soit dégagée de ses appuis (b).

Placez la porte de côté, l'appuyant sur une surface souple.

1. Réinstallez la porte en la plaçant devant le four pour aligner les crochets des charnières avec leurs appuis, et insérez la partie supérieure sur son appui.

2. Abaissez la porte pour ensuite l'ouvrir complètement.

Abaissez les loquets dans leur position originale : Assurez-vous de les abaisser complètement.

1. Essayez de fermer la porte et assurez-vous qu'elle est alignée avec le panneau de commande. Sinon, répétez les étapes précédentes.

CLICK & CLEAN - NETTOYER LA VITRE

1. Après avoir enlevé la porte et l'avoir placée sur une surface matelassée, les poignées vers le bas, appuyez sur les deux fermetures en même temps et enlevez le bord supérieur de la porte en la tirant vers vous.

1. Soulevez et tenez fermement la vitre intérieure avec les deux mains, enlevez-la et placez-la sur une surface matelassée avant de la nettoyer.

2. Lors du remontage de la porte intérieure verre insérer le panneau de verre correctement, de sorte que le texte écrit sur le panneau n'est pas inversée et peuvent être facilement lisibles.

1. Replacez le bord supérieur : un déclic indique le positionnement correct. Assurez-vous que le joint est bien placé avant de replacer la porte.

R
