КОЛДОНУУЧУ КОЛДОНМОСУ WS5G1PMWE WHIRLPOOL

Коопсуздук нускамалары, Орнотуу, 77 Шаймандын сүрөттөмөсү, Орнотуу кеңештери, 62 Иштетип баштап, колдонуу, 64 Кам көрүү жана тейлөө,

Эгерде шайманда өлкөнүн белгиси бар болсо бул нускамалар жарактуу болуп эсептелинет. Эгерде шайманда белги жок болсо, шайманды өлкөнүн ичине колдонууга модификациялоого техникалык нускамаларды алыш керек, алар керектүү нускамаларды берет. АБАЙЛАҢЫЗ: Газ менен бышыруу шайманды колдонгондо ал ысыкты, нымдуулукту жана күйүу өнүмдөрүн орнотулган бөлмөңүн ичинде жаратат. Шайман менен колдонуп жатканда ашкана бөлмөсүндө вентиляция жакшы болгонун камсыз кылыңыз: ашканада вентиляция тешиктери ачык бойдон болуш керек же механикалык вентиляция түзмөгү орнотулуш керек (механикалык аба чыгаруу). Шайман көпкө созулган убакытка колдонулса анда кошумча вентиляция керек болушу мүмкүн, мисалы терезени ачып же эффективдүүрөөк вентиляция, бар болсо механикалык вентиляциянын деңгээлин көбөйтү. Эгерде бул колдонмодогу маалымат так аткарылбаса, өртже жарылуу болушу мүмкүн жана ал мүлккө зыян келтириши жежаракат алып келиши мүмкүн. Шайманды колдонордон мурда бул коопсуздук нускамаларын окуңуз. Аларды келээрки керек болгонго чейин сактап

Бардык убакытта сактоо үчүн бул нускамалар менен шаймандын ѳзү маанилүү коопсуздук эскертүүлѳрдү камсыз кылат. Шайман туура эмес колдонгон же туура эмес жѳнгѳ салынган болсо, ѳндүрүүчү бул коопсуздук нускамаларын колдонуу жѳндѳмсүздүгү боюнча жоопкерчиликти четке кагат. ЭСКЕРТҮҮ : Шайман жана анын жеткиликтүү бөлүктөрү колдонуу учурунда ысыйт. Ысыган элементтерге тийбөө үчүн сактык сакталышы керек. Үзгүлтүксүз кароо болбосо, 8 жаштан ылдый балдарды андан алыс кармаш керек. ЭСКЕРТҮҮ : Эгерде конфорканын бети жаракка кеткен болсо, шайманды колдонбогула - токко урунуу коркунучу бар. ЭТИЯТ БОЛУҢУЗ: Өрт чыгуу коркунуч: Нерселерди бышыруу аянттын үстүндө сактабаңыз. АБАЙЛАҢЫЗ: Тамак-ашты даярдоо учурунда көзөлдөө болуш керек. Кыска мөөнөөтүү тамаш-ашты даярдоо учуру үзгүлтүксүз көзөмөлдө болуш керек. ЭСКЕРТҮҮ : Көзөлмөлдөөсүз тамак-ашты даярдоо учурунда конфорканын үстүндө май жана малдын майы болсо коркунучтуу - өрт чыгуу коркунучу бар. Өрттү ЭЧ КАЧАН суу менен өчүрбөңүз, бирок шайманды өчүрүп, өрттүн үстүн мисалы капкак же болбосо өрткө туруштук берген жууркан менен жабыңыз. Конфорканы иштөө түздүгү же бир нерсени коюу үчүн колдонбоңуз. Бардык компоненттер толугу менен муздагыча, кийимдерди же башка тез ѳрт алуучу материалдарды шаймандан алыс кармаңыз - өрт чыгуу коркунучу бар. Өтө жаш балдар (0-3 жаштагы) шаймандан алыс болушу зарыл. Жаш балдар (3-8 жаштагы) кѳзѳмѳл астында болбогон учурда, шаймандан алыс болушу керек. 8 жаштагы жана бул жаштан ѳйдѳ балдар жана физикалык, сезгич же акыл жѳндѳмдүүлүгү чектелген же тажрыйбасы жана билими жетишпеген адамдар бул шайманды кѳзѳмѳл астында же коопсуздук нускамалар берилгенде гана колдоно алышат жана коркунуч келерин түшүнүшү керек. Балдар шайман менен ойнобошу зарыл. Кѳзѳмѳл жок балдар тарабынан тазалоо же колдонуу боюнча тейлѳѳ жүргүзүлбѳшү керек. АБАЙЛАҢЫЗ: Ысык табак коюучу айнек сынса:-бардык конфоркаларды жана ысык элементтердин баарын өчүрүп, шайманды кубат камсыздоосунан өчүрүңүз; - шаймандын үстүнө тийбеңиз; -шайманды колдонбоңуз Эгер ал ысытылса, капкак сынып калышы мүмкүн. Капкакты жапканга чейин бардык конфоркаларды жана электрикалык тегерекчелерди өчүрүңүз. Конфорка күйүп турганда капкакты жаппаңызЭСКЕРТҮҮ : Шайман жана анын жеткиликтүү бөлүктөрү колдонуу учурунда ысыйт. Ысыган элементтерге тийбөө үчүн сактык сакталышы керек. Үзгүлтүксүз кароо болбосо, 8 жаштан ылдый балдарды андан алыс кармаш керек. Тамак-ашты кургатканда жабдууну эч качан кароосуз калтырбаңыз. Эгерде шайман термометрди колдонууга жарактуу болсо, бул духовкагы сунушталган температура билдиргичин гана колдонуӊуз - өрт чыгуу коркунучу бар. Бардык компоненттер толугу менен муздагыча, кийимдерди же башка тез ѳрт алуучу материалдарды шаймандан алыс кармаңыз - өрт чыгуу коркунучу бар. Курамында майы көп тамак ашты бышырып жатканда же алкоголдук ичимдиктерди кошуп жатканда ар дайым көзөмөл жургуз тургула - өрт чыгуу коркунучу бар. Мискейлерди жана аксессуарларды алып салуу үчүн духовка колкабын колдонуӊуз. Бышыруу аяктаганда, эшикти акырындык менен ачкыла, ичине кирүүдөн мурда ысык абаны же бууну акырындык менен чыгаргыла - күйүп кетүү тобокели бар. Духовканын алды жагындагы ысык аба вентиляция тешиктерин тоспоңуз өрт чыгуу коркунучу бар. Эшикти уруп албоого эшик ачык же ылдый позицияда болгондо абайлагыла. Сиз текчени ичине койгондо, токтотуусу жогоруга карап турганын жана көндөйдүн артында турганын текшергиле. Түзмөк 15 с. көбүрөөк мөөнөт бою иштетилбеши керек. Эгер 15 с. кийин конфорка күйбөсө, түзмөктү өчүрүп, бөлүкчөнүн эшигин жана/же конфорканын кийинчерээк учкунун аткарганга чейин эң аз 1 мүн. күтө туруңуз. УРУКСАТ БЕРИЛГЕН КОЛДОНУУ ЭСКЕРТҮҮ: Шайман тышкы өчүрүү тутумдар, таймер же ѳзүнчѳ пульт тутум сыяктуулар менен башкарууга жасалган

Шайман үйдүн ичинде жана ушул сыяктуу тѳмѳнкүлѳргѳ колдонууга жасалган: дүкөндөрдүн, кеңселердин жана башка жумуш чөйрөлөрдүн ичинде кызматкерлерге арналган ашкана аймактарында; чарба үйлөрүндө; кардарлар аркылуу мейманкаларда, мотельдерде жана башка турак жай чөйрөлөрүндө. Мындан башкача колдонууга уруксат берилбейт (мисалы: бѳлмѳлѳрдү жылытууга). Бул шайман, профессионалдык колдонууга эмес. Шайманды сыртта колдонбоңуз. Тез күйүүчү же тез өрттөнүүчү суюктуктарды (мис. бензин же аэрозоль калайлары сыяктуу) шаймандын жанында колдонбоңуз - өрт коркунучу бар. Идиштердин жана мискейлердин түбү жана тамак жасоо аймагы бирдей же кичине чоңураак болушу керек (өзгөчө таблицаны караңыз). Бышыруу туздүгүнүн кырына идиштердин учу чыкпашгы керек. Эгер торду туура жэмес колдонсоңуз, ал бышыруу туздүгүнүн бузулушуна алып келиши мүмкүн: торчолорду өйдө жагынан ылдый каратып же аларды бышыруу түздүгүнүн арасында сүрбөңүз. Конфоркадагы жалынды идиштин кырларына чыгарып күйгүзбөңүз Төмөндөгүлөрдү колдонбоңуз : Чугун, чопо жана терракота казан-мискейлерин. Темир таяктар сыяктуу ысыкты өткөргөн нерселерди. Бир узун идиш үчүн эки идишти (мис. Балык идишин). Эгер камсыз кылынган газду жергиликтүү шарттардын кээ бирлери конфорканын дүрт этүүсүндө көйгөй чыгарса, аны иштетүү үчун отту акырын чыгарып көрүңүз. Бышыруу аймагынын үстүнө соруп алуучу капкакты орнотуп жатканда, кеңири маалымат алууга анын колдонуу колдонмосун караңыз. Торчолордун астындагы коргоочу резина жаш балдардын ток урунуу коргунучун көрсөтөт. торчолорду алып салганда, бардык астына жайгаштырылган резиналардын туура келгенин текшериңиз.

Шайман эки же кѳп адамдар тарабынан кѳтѳрүлүшү жана орнотулушу зарыл - жаракат коркунучу. Таңгактан чыгарууга жана орнотуу үчүн, коргоочу кол каптарын колдонуңузl - кесип кетүү коркунучу бар. Электрикалык жана газ туташтыруулар жергиликтүү эрежелерге ылайыктуу болушу

Орнотуу, суу менен камсыздоону кошуу менен (эгер болсо), электрикалык туташууларды, жана оңдоолор, тажрыйбалуу техник тарабынан өткөрүлүшү керек. Колдонуучунун нускамасында көрсөтүлгөн болбосо, шаймандын бир да бөлүгүн оңдобоңуз жана алмаштырбаңыз. Балдарды, орнотулган жерден алыс кармаңыз. Шайманды таңгактан чыгаргандан кийин, ал жеткирүү убагында сынып калбаганын текшериңиз. Эгер көйгөйлөр болсо, дилер менен же эң жакын жэериңизде жайгашкан Сатып алуудан кийинки кызматка байланышыңыз. Орнотулгандан кийин, таңгактоону жок кылуу (пластик, стирол пенопластынын 19бөлүктөрү, ж.б.) балдардан алыс кармалышы керек - муунуу коркунучу бар. Орнотуу иштерин жүргүзгѳнгѳ чейин шайман электр тогунан ажыратылышы зарыл - токкто урунуу коркунучу бар. Орнотуу иштеринин жүрүшүндѳ шайман электр кабелине зыян келтирилбегендигин ырастаңыз - токко урунуу коркунучу бар. Шайманды, орнотуу аяуктаганда гана иштетиңиз. ЭТИЯТ БОЛУҢУЗ: Шайманды модификациялоо жана анын орнотуу ыкмалары шайманды бардык кошумча өлкөлөрдө коопсуз жана туура колдонуу үчүн маанилүү болот Нускамаларда көрсөтүлгөн газ басымына жарактуу басымды жөнгө салуучуну колдонуңуз. Бөлүмдө аба чыгаруучуу системасы орнотулушу керек, жана ал ар кандай күйүү түтүндөрдү чыгарышы керек. Бөлүмдө ошондой эле ылайык аба айлануу болуш керек, анткени аба туура күйүүгө керектүү. Жок дегенде абанын айлануусу 2 m³/саатына ар бир орнотулган кВт кубаттулугуна болушу керек. Абаны айлантуу системасы абаны эшиктен түтүктүн жардамы менен алып кириши мүмкүн. Түтүктүн ички кайчылаш бөлүмү жок дегенде 100 cm² болушу керек; ачылуусу эч кандай тоскоолдордон көз каранды болбошу керек. Система ошондой эле күйүгө керек абаны түз эмес камсыздоо кылышы мүмкүн, мисалы жогоруда жазылгандай жакынкы бөлүмдөр аба айлантуу түтүктөр менен жабдылышы мүмкүн. Бирок ,бул бөлүмдөр жашоого арналган же уктоочу бөлмөлөр же өрт чыгуу мүмкүнчүлүгү бар бөлмөлөр болбошу керек. Суюк мунай газ ылдый түшөт анткени ал абадан оорураак. Ошондуктан, суюк мунай газ баллондор бар бөлмөлөр вентиляциялык тешиктер менен жабдылыш керек. Ал газ чыгып кеткен учурда аны чыгарып салат. Ошондуктан, суюк мунай газ баллондор, жарым жартылай же толук болгондо, биринчи каттын астында орнотулбашы же сакталбашы керек (погребдер жана башка). Бөлмөдө колдоно турган гана баллонду кармоого сунушталат, аны сырткы ысыкты чыгарган нерселерден алыс кармаш керек (духовкалар, очоктор, мештер жана башкалар) алар баллондун температурасын 50°C өйдө көтөрүп салышы мүмкүн. Эгерде конфоркалардын баскычтарын буроодо кыйынчылык чыкса, Саткандан кийинки кызматына кайрылып конфорканын жапкычы сынык болсо аны алмаштырыңыз. Вентиляцияга жана ысыкты таратууга арналган тешиктерди эч качан жаппаш керек. Шайманды эмерекке орноштуруудан мурда бардык бөлүктүн кесүү иштерин аткарыңыз жана бардык жыгач кырындыларын жана жыгач таарындысын алып салыңыз. Орнотуу учурунда гана шайманды анын пенополистирол негизинен алып салыңыз. Эгерде шайман бышыруу түздүгүнүн үстүндө орнотулган эмес болсо, бөлгүч панельди (камсыздалбаган) шаймандын астындагы бөлүгүндө орнотуш керек. Каттуу түтүк менен туташтыруу (жезден же

Эгерде газ басымы сунушталган басымдан айырмаланса, жергиликтүү эрежелерге ылайык тиешелүү басымды жөнгө салуучу берүүчү түтүктө салыны керек. Шайман туура иштеш үчүн тиешелүү корпусту (эмеректи) колдонгула: Духовканы бышыруу янттын астына орнотуңуз (диаграмманы караңыз) же ашкананын бирдигине, корпус сүрөттө берилген өлчөмдөрүнө туура келиш керек. Аба жетиштүү айланууга корпустун арткы панелин алып салыш керек. Меш эки тактайга таянылып орнотуулууга сунушталат, же толугу менен түз аянтта болуш керек. Анын ачылуусу жок дегенде сүрөттөгүдөй 45 x 560 мм болуш керек. Шайманды кооздук эшиктин артына орнотпоңуз- Өрт чыгышы мүмкүн. Эгерде шайман столдун үстү менен духовканын өйдөңкү кырынын ортосундагы минималдуу өтмөктү тоспоңуз - күйуү коркунучу бар. эгерде алкак негизде орнотулган болсо, ал панелде орнотулушу керек жана ага зыян келбешин алдын алып, шкафтын ичиндеги нерселерди коргойт. ЭСКЕРТҮҮ : Шаймандын коңторулушунун алдын алуу үчүн, камсыз кылынган шаймандын чынжырды орнотуу зарыл. Орнотуу үчүн нускамаларга кайрылыңыз. ГАЗ ТУТАШТЫРУУ ЭТИЯТ БОЛУҢУЗ: Орнотууга чейин, жергиликтүү таратуу шарттарына (газдын касиети жана газдын басымы) жана шаймандын жөндөөлөрү туура келерин текшериңиз. Камсыздалган газдын басымы 1 Таблицада ("Конфорканын жана саптоонун техникалык дайындары") берилген сандары менен дал келгенин текшериңиз. ЭТИЯТ БОЛУҢУЗ: Бул шайманга жөндөө шарттары этикеткада (же маалымдама тактачасында) көрсөтүлгөн. ЭТИЯТ БОЛУҢУЗ: Бул шайман күйүү өнүмдөрүн чыгаруу түзмөккө 20туташтырылбаган. Ал жергиликтүү орнотуу эрежелерине орнотуп, туташтырылышы керек. Тиешелүү вентиляцияга караштуу талаптарга өзгөчө көңүл буруш керек. Эгерде шаймандар суюк газга туташтырылса, регуляциялоо буроосун мүмкүн болушунча тыгыз бураш керек. МААНИЛҮҮ: Газ баллону же газ контейнери орнотулганда, ал туура коюлушу керек (тик тургузуш керек). ЭТИЯТ БОЛУҢУЗ: операцияны квалификациясы бар техник өткөрүш керек Газ туташтырууга жалаң гана ийилме же ийилбеген темир түтүгүн колдонуңуз. Каттуу түтүк менен туташтыруу (жезден же болоттон) Газ системага туташуу шайманга эч кандай басым кылынбай өткөрүлүшү керек. Шайман латын L- тамгага окшогон жөндөлө турган түтүгү менен жабдылган жана түтүк тыгыздоо менен жабдылган. Тыгыздоолор чыгып кетүүнү алдын алат. Түтүктү айланткандан кийин тыгыздоону ар дайым алмаштырыш керек (тыгыздоо шайман менен бирге келет). Газ камсыздоо түтүгү бул айланма 1/2 газ цилиндрикалык эркек түрүндөгү тиркеме. Айламанма тиркемеге ийилме кошулуусу жок дат баспаган болот түтүктү туташтыруу Газ камсыздоо түтүгү бул айланма 1/2 газ цилиндрикалык эркек түрүндөгү тиркеме. Орнотулган түтүктөр толугу менен тартылганда 2000 мм ден ашпашы керек. Орнотуу бүткөндө, ийилме темир түтүгү жылып турган бөлүмдөргө тийбеш керек жана басылып калбащы керек. Азыркы жергиликтүү эрежелерге ылайык гана түтүктөрдү жана тыгыздоолорду колдонбоңуз. МААНИЛҮҮ: Эгерде дат баспаган болоттон жасалган түтүк колдонулса, ал эмеректин жылып турган бөлүктөрүно тийбеши керек (мис. суурмага). Ал эч кандай тоскоолдук жок жеринен өтүп жана аны толугу менен текшерүүгө мүмкүнчүлүк болушу керек. Азыркы жергиликтүү эрежелерге ылайык шайман негизги газ камсыздоого же газ баллонго туташтырылышы керек. Туташтырууну аткаруудан мурда, шайман сиз колдоно турган газ камсыздоо менен шайкеш болорун текшериңиз. Эгерде андай болбосо, "Ар кандай газ түрүнө адаптациялоо" параграфында берилген нускамаларды аткарыңыз. Газ камсыздоого туташкандан кийин, самындуу суу менен чыгып кеткенин текшериңиз. Конфоркаларды күйгүзгүлө жана өрттүн туруктуулугун текшерүүгө баскычтарды максималдуу 1* позициядан минималдуу 2* позицияга бурагыла. Азыркы жергиликтүү эрежелерге ылайык шайман негизги газ камсыздоого же газ баллонго туташтырылышы керек. ЭЛЕКТРИКАЛЫК ЭСКЕРТҮҮЛӨР МААНИЛҮҮ: Маалымат тактачасында вольтаж жана кубатты сарптоо боюнча маалымат берилген. Техникалык дайындары көрнөкчөсү духовканын алдыңкы бетинде болот (эшик ачылганда кѳрүнүп турат). Эгер шаймандын штепсель вилкасы жеткиликтүү болсо электр тогунан сууруп алуу, же улуттук коопсуздук стандарттарына ылайык айры тешиктин үстүндө орнотулган жеткиликтүү көп полярдык которгучту колдонуу менен ажыратуу зарыл жана шайман жердетилиши керек. Электр кабели шайманды электр тогуна кошуу үчүн жетиштүү узун болуп, ал корпустан негизги кубат камсыздоочусуна бир жолу орнотулушу керек. Шаймандын электр кабелин тартпаңыз. Узарткыч кабелин, тармак чыгаруу вилкаларын же адаптерлерди колдонбоӊуз. Электрдик түзүүчүлѳр орнотулгандан кийин колдонуучуларга жеткиликтүү болбошу зарыл. Шайманды, сиз суу болсоңуз же жылаң аяк болсоңуз колдонбоңуз. Эгерде кубаттуулук шнуруна же вилкасына зыян келтирилсе, тийиштүү иштебесе, же жабдууга зыян келтирилсе же түшүп кетсе, шайманды иштетпеңиз. Эгерде электр кабель бузулган болсо, зыян келтирүүнү алдын алууга аны өндүрүүчү, анын тейлөө агент же квалификациясы бар адамдар тарабынан алмаштырылышы керек - токко уруну коркунучу бар. Эгерде кубат кабелин алмаштыруу керек болсо, ыйгарым укуктуу кызмат борборуна кайрылыңыз. ЭСКЕРТҮҮ : Электр агыны менен жабырлануу мүмкүндүгүн болтурбоо үчүн лампаны алмаштыруудан мурда прибор өчүк экенин текшериңиз. ТАЗАЛОО ЖАНА КАМ КӨРҮҮ ЭТИЯТ БОЛУҢУЗ: Тейлөө иш- аракеттерин аткаруудан мурун, шаймандын өчүрүлгөнүн жана электр туташуусунан ажыратылганын тактаңыз; Буу менен тазалоочу шаймандарын эч качан колдонбоңуз - токко урунуу коркунучу бар. Айнек эшикти тазалоо үчүн катуу тазалоочу каражаттарды же курч темир кыргычтарды колдонбоңуз, алар бетин чийип кетиши мүмкүн, мунун натыйжасында айнектен жарака кетиши мүмкүн. 21Коррозия берген өнүмдөрдү, курамында хлорин бар тазалагычтарды же кыргычтарды колдонбоңуз. Кармоону же тазалоону ишке ашырардан мурда жабдуунун муздашы керек. - күйүп калуу коркунучу. ЭСКЕРТҮҮ : Лампаны алмаштыруунун алдында шайманды өчүргүлө - токко урунуу коркунучу бар. Электрикалык тутандыруу түзмөгүн бузулганын алдыналыш үчүн, аны конфоркалар өзүнүн ордунда болбогондоколдонбогула. Тазалоо жана тейлөө учурунда коргой турган колкапты кийиңиз. ТАӉГАКТАЛГАН МАТЕРИАЛДАРДЫ ЖАЙГАШТЫРУУ Таӊгакталган материалдар 100%га кайра иштетүүлүүчү болупсаналат жана кайра иштетүү символу менен белгиленет Ошондуктан таңгактын ар бир бѳлүгү жоопкерчилик менен жанаташтанды чыгарууну жѳнгѳ салуучу жергиликтүү коопсуздукэрежелерине толук ылайык чыгарылышы керек. УЙДӨ КОЛДОНУЛГАН ШАЙМАНДАРДЫ ЖОК

Бул шайман кайрадан пайдаланууга жарамдуу материалдардан жасалган. Аны жергиликтүү таштанды чыгаруу эрежелерине ылайык чыгаруу керек. Электрдик турмуш-тиричилик техникаларын колдонуу, калыбына келтирүү жана кайра иштетүү боюнча кеӊири маалымат алуу үчүн тийиштүү жергиликтүү бийликке, турмуш-тиричилик техникаларын ѳндүрүү жана таштандылары чыгаруу кызматына же шайман сатып алган дүкѳнгѳ кайрылыӊыз. Бул шайман 2012/19/EU Еврокомиссиянын коопсуздук эрежелеринин кѳрсѳтмѳсүнѳ жана Электрикалык жана электрондук жабдууларды утилизациялоо(WEEE) директивасына ылайык белгиленген. Өңумдү туура жок кылуу менен колдонуучу айлана-чөйрөгө терс таасирин жана адамдардын ден соолугун сактоого салым кошот. Өнүмдөгү же коштомо документтегисимволу, ал турмуш-тиричилик калдыгы катары каралбастан, электр жана электрондук шаймандарды кайра иштетүү үчүн ылайыктуу жыйноо борборуна өткөрүлүшү керек экенин көрсөтөт. ЭНЕРГИЯНЫ ҮНѲМДѲѲ БОЮНЧА КЕҢЕШТЕР Эгерде бышыруу таблицасында же сиздин рецепте көрсөтүлсөошондо гана мешти алдын ала ысытыңыз. Кара лакталган же эмалдалган бышыруу үчүн формаларын колдонуңуз, анткени алар жылуулукту жакшы сиңирип алышат. Андан дагы көбүрөк энергия жана убакыт унөмдөө үчүн тез бышыруучу мискейди колдонгула. ШАЙКЕШТИКТИ ЖАРЫЯЛОО Бул шайман N. 66/2014 европалык эрежелердин эко дизайн талаптарына жооп барип, ал EN 60350-1 европалык стандарттарга ылайык болот. Бул шайман N. 66/2014 европалык эрежелердин эко дизайн талаптарына жооп барип, ал EN 60350-2 европалык стандарттарга ылайык болот. Бул шайман N. 66/2014 европалык эрежелердин эко дизайн талаптарына жооп берип, ал EN 30-2.-1 европалыкстандарттарга ылайык болот Бул шайман N. 65/2014 европалык эрежелердин эко дизайн талаптарына жооп берет, EN 15181 европалык стандарттаргаылайык.

Айнек мукаба Агып кетүүлөрдүн кармоо түздүгү

Башкаруу панели Бышыруу панелинин торчосу

МАЙ КАРМАГЫЧ Жөндөөчү таянычты

Жөндөөчү таянычты жүгүрткүчтөр

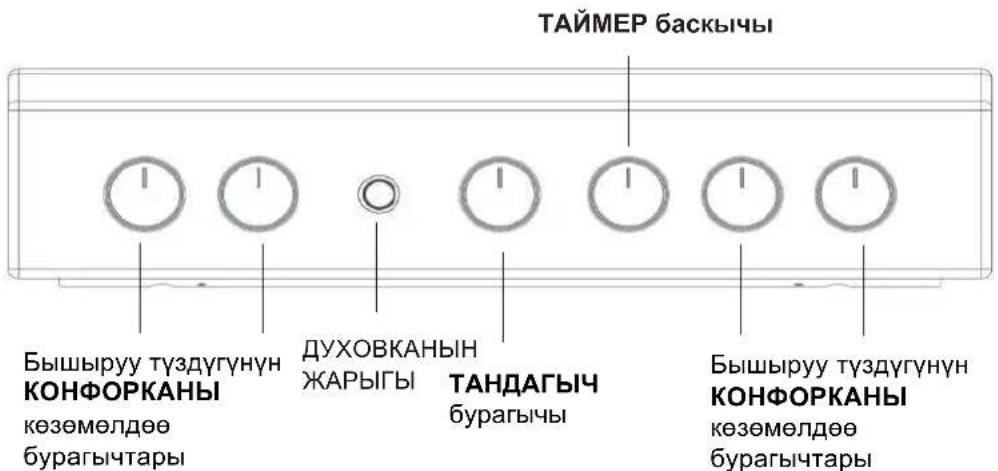

ДУХОВКАНЫН ЖАРЫГЫ ТАЙМЕР баскычы Бышыруу түздүгүнүн 

көзөмөлдөө  бурагычтары Бышыруу түздүгүнүн 

көзөмөлдөө  бурагычтары

бурагычыАр түрлүү газга туура келет Шайманды баштапкы түрдөгү газдан башка түрүнө (бул мукабанын баалоо энбелгисинде көрсөтүлгөн) адаптациялоо мүмкүн болот. Бышыруу панелин жөндөө Бышыруу түздүгүнүн үстүлөрүн алмаштыруу:

1. Бышыруу түздүгүнүн торлорун алмаштырып,

гайкаларды 7 мм розетканын гайка ачкычы менен бошотуп (сүрөттү караңыз), андан соң аларды газдын жаңы түрүнө ылайык келген саптарга алмаштырыңыз (Конфорка жана саптын спецификацияларынын таблицасын караңыз).

3. Үстүндө сүрөттөлгөндөй эле тартипте бирок

тескери түрүндө аткарып бардык бөлүктөрүн алмаштырыңыз. Бышыруу конфоркаларынын эң минималдык орнотууларын жөндөө:

1. Кранды эң минималдык абалга орнотуңуз.

2. Бурагычты алып салып, кран төөнөгүчүнүн

ичинде же маңдайында жайгашкан оңдоо бурагычын от кичинекей бирок туруктуу болугча

Эгер шайман суюк газ камсыздоосуна туташтырылган болсо, жөнгө салуучу буроо болушунча катуу бекитилет.

3. Конфорка күйгүзүлүп турганда, бурагычты бигр

нече жолу эң төмөндөн эң жогоркуга чейин тез бурап, оттун өчүп калбашын текшериңиз. Бышыруу панелинин конфоркалары түздөн түз аба жөндөөсүн талап кылбайт. Духовканы адаптациялоо Духовканын конфорканын саптоосун алмаштыруу:

1. Духовка бөлүгүн алып чыгарыңыз.

2. A коргоо панелин сүйрөп

бурап бүткөндөн кийин духовканын конфоркасын алып чыгарыңыз (сүрөттү

Эгер духовканын эшиги алып чыгарылган болсо, толук аракет оңоюраак

4. Саптоого арналган гайка ачкычын конфорканын саптоосун бурап чыгарып же 7 мм гайка (сүрөттү караңыз) , андан соң аларды газдын жаңы түрүнө ылайык келген саптарга алмаштырыңыз (Конфорка жана саптын спецификацияларынын таблицасын караңыз). Газ духовкасынын конфоркасын жөндөөдө минималдык орнотуу:

1. Конфорканы күйгүзүңүз (Күйгүзүу жана

колдонууну караңыз).

2. Бурагычты минималдык абалга (МИН) ал

максималдык абалда (МАКС) болжолу менен 10 мүнөт болгондо бураңыз.

3. Бурагычты алып чыгарыңыз.

4. От кичинекей жана туруктуу кезде, термостат

ийнесиндеги жөндөө бурагычтарын тыгыздап же бошотуңуз (сүрөттү караңыз). Эгерде шаймандар суюк газда туташтырылса, жөндөө буроосун мүмкүн болушунча тыгыз бураш

5. Бурагычты МАКС позициясынан МИН позициясына

тез бурап же духовканын эшигин ачып жана жаап, конфорканын чыгып калбаганын ырастаңыз. Гриллди адаптациялоо Гриль конфоркасынын саптоосун алмаштыруу

1. V бурагычын бошоткондон

кийин духовканын конфоркасын алп чыгарыңыз (сүрөттү караңыз).

2. Саптоого арналган гайка

ачкычын конфорканын саптоосун 7 мм гайка бурагычы менен бурап чыгарып (сүрөттү караңыз) андан соң аларды газдын жаңы түрүнө ылайык келген саптарга алмаштырыңыз (Конфорка жана саптын спецификацияларынын таблицасын караңыз). Шамдардын проводдору жана терможуптук түтүктөрдү көңүл буруп колдонуңуз. Духовка жана гриль конфоркалары түздөн түз аба жөндөөсүн талап кылбайт. Шайманды башка түрдөгү газ менен колдонулушуна жөндөгөндөн кийин, эски маалымат тактасын жаңы газ түрүнө дал келгендей кылып алмаштырыңыз (бул энбелгилер Ыйгарым укуктуу техникалык жардам борбору тарабынан жеткиликтүү болот). ! Эгерде газ басымы сунушталгшан басымдан айырмаланса (же бираз башкача болсо), ылайыктуу басым эрежеси кирүүчү шлангга ылайыктуу болуп, учурдагы улуттук мыйзамдарга ылайыктуу “каналдагы газ эрежелерине” туура келиши керек.

Бул процедура өндүрүүчү уруксатын берген, ыйгарым укуктуу тажрыйбалуу техник тарабынан аткарылышы керек. Бул процедура өндүрүүчү уруксатын берген, ыйгарым укуктуу тажрыйбалуу техник тарабынан аткарылышы керек. Бул процедура өндүрүүчү уруксатын берген, ыйгарым укуктуу тажрыйбалуу техник тарабынан аткарылышы керек.Конфорканын жана саптоонун техникалык маалыматтары 1-таблица Суюк газ Табигый газ Конфорка Диаметр (MM) Жылуулуктун кубаттуулугукВт (p.c.s.*)Шунт 1/100 (MM) Форсунка 1/100 (MM) Агым*галлон/саатФорсунка 1/100 (MM) Агым*галлон/ Форсунка 1/100 (MM) Агым*галлон/ Номиналдуу.Азайтылган.*** ** (Чоң)(R)100 3,00 0,7 41 87 218 214 128 286 145 286Орточо тез(Орточо)(S)75 1,90 0,4 30 69 138 136 104 181 115 181Кошумча(Кичинекей) (A) 51 1,00 0,4 30 50 73 71 78 95 85 95 Меш — 2,80 1,0 46 80 204 200 119 267 132 257 Гриль — 2,30 — — 75 167 164 114 219 139 227 БерилгенБасымдарНоминалдуу (мбар)Минималдуу (мбар)Максималдуу (мбар)28-30

ТЕХНИКАЛЫК ДАЙЫНДАРДуховканын диаметрлери (БxЭxТ)33x39x45,5 смСыйымдуулугу 59 лДуховка бөлүмүнө карай пайдалуу ченемдериэни 42 смтереңдиги 44 смбийиктиги 17 смКубат камсыздоо вольтажы жана жыштыгымаалымат панелин караңызКонфоркаларжапкычтын ичинде же духовка бөлүмү ачылганда, духовканын сол каптал тарабындагы маалымат тактасында көрсөтүлгөн газдын бардык түрлөрүнө жөндөлүшү мүмкүн. Биз, жабдууну биринчи жолу колдонуп жатканда, духовканы «Жабдууну биринчи жолу колдонуу» бѳлүгүндѳгү берилген нускамаларды жолдоо менен тазалооңузду сунуштайбыз.

Бул процедура өндүрүүчү уруксатын берген, ыйгарым укуктуу тажрыйбалуу техник тарабынан аткарылышы керек. Бул процедура өндүрүүчү уруксатын берген, ыйгарым укуктуу тажрыйбалуу техник тарабынан аткарылышы керек. Бул процедура өндүрүүчү уруксатын берген, ыйгарым укуктуу тажрыйбалуу техник тарабынан аткарылышы керек.KY Баштоо жана колдонуу Бышыруу панелин колдонуу Конфоркаларды күйгүзүү Ар бир КОНФОРКА бурагычы үчүн толук шакекче бар, ал, ар бир конфорканын катуулугун көрсөтүп турат. Бышыруу панелиндаги конфоркалардын бирин күцгүзүү үчүн:

1. Конфорканын жанына ширеңке же күйгүзгүчтү

алып келип, күйгүзүңүз.

2. КОНФОРКА бурагычын басып, аны сааттын

жебесине каршы бурап, анын максималдык от көрсөткүчүнө карай бурңыз .

3. Оттун интенсивдүүлүгүн керектүү деңгээлге

жөндөп, бурагычты сааттын жебесине каршы бураңыз. Бул минималдык жөндөө болушу мүмкун , максималдык жөндөө же экөөнүн ортосундагы көрсөткүч болушу мүмкүн. Эгерде шайман электрондук күйгүзүү түзмөгү менен камсыздалган болсо* (сүрөттү караңыз), символу менен белгиленген дүрт этүү баскычын басып, андан соң КҮЙГҮЗГҮЧ бурагычын ылдый басып, андан соң аны сааттын жебесинен тескери багытта бурап, максималдык от орнотуусуна карай, күйгүзгүч күйгөнчө басыңыз. Бир нече моделдер дүрт этүү түзмөгү менен камсыздалып, ал бурагычтын ичинде орнотулат; Мындай жагдайда, электрондук дүрт этүү түзмөгү* бар (C) бирок дүрт этүү баскычы жок. Болгону КОНФОРКА баскычын ылдый бурап, ылдый кармап, аны саат жебесине каршы багытта бурап, максималдык от жөндөөсүнө карай, конфорка күйгөнчө басыңыз. Эгерде бурагычтан колуңузду алсаңыз, конфорка өчүп калышы мүмкүн. Эгерде мындай жагдай пайда болсо аракетти кайра кайталап, бурагычты ылдый көбүрөөк убакыт кармаңыз. Эгерде от капыстан өчүп калса, конфорканы өчүрүп, аны кайра күйгүзгөнө чейин эң аз 1 мүнөт күтүп туруңуз. Эгерде шайман оттун өчүп калуусун алдын алуу түзмөгү*(Х) менен камсыз кылынган болсо, КОНФОРКА бурагычын басып эң көп 2-3 секунда басып кармап, оттун күйүп турганын камсыз кылып, түзмөктү иштетиңиз. Конфорканы өчүрүү үчүн, бурагычты токтоо абалына келгиче бураңыз •. Назик бышыруу үчүн эң ыңгайлуу (мис: күрүч, соустар, куургучтар, балык) ширеси бар (суу, шарап, шорпо, сүт) Суюк тамакты жай даярдоо, ( узак убакытка) жана кайнатууга арналат. Кремдүү паста,Сотэ жасоо үчүн арналат.Катуу отто бышыруу (куурдактар, стейктер, эскалоптор, балык филелери, куурулган жумурткалар)Грилдөө, кызартып бышыруу, бышырып баштоо, терең тоңдурулган тамак-ашты куурууга өтө ылайыктуу.Тамак-аштын температурасын тез көтөрүү жана сууну же болбосо суюктуктарды тез кайнатуу өтө ыңгайлуу. Конфорканы колдонуу боюнча пайдалуу кеңештер конфоркалардын эң натыйжалуу жолдо иштеши үчүн жана керектенлген газды үнөмдөө үчүн, куюлган жана түбү түз идиштердин колдонулушу сунушталат. Алар конфорканын өлчөмүнө да дал келиши керек.

Ø Бышыруу идиштеринин диаметри (см) Тез (R) 24-26 Орточо тез (S) 16-20 Жардамчыл (A) 10-14 конфорканын түрүн аныктоо үчүн, “Конфорка жана сопло” бөлүмүндө камтылган диаграммаларды караңыз. Духовканы колдонуу Шайманыңызды биринчи жолу колдонгонуңузда, бош духовканын эшиги жабык бойдон эн жогорку температурада эң аз жарым саат ысытыңыз. Духовканы өчүргөнгө чейин жана духовканын эшигин ачканга чейин бөлмө жакшы желдетилиши керек. Шаймандан өнүмдү куруу процессинде коргоо аралашмаларынын күйүп кеткенден улам жагымсыз жыт чыгышы мүмкүн. Өнүмдү иштетүүдөн мурун, шаймандын ар тарабындагы пластикалык тасмаларды алып салуу керек. Нерселерди духовканын астына эч качан койбоңуз; бул эмаль каптоолорго зыян келтирилишинин алдын алат. Кактап бышыруу шишин колдонуп, бышырып жатканда, 1чи абалды гана колдонуңуз. Духовканы ачуу Духовканын дүрт эткичин күйгүзүү үчүн, ширеңкени күйгүзүп же бензин күйгүзгүчүн F ачыгына алып келип (сүрөтту караңыз) ДУХОВКА башкаруу бурагычын басып, аны саат жебесине каршы багытта, MAX абалына келгиче басып

Эгер, 15 секундадан кийин, конфорка дагы эле күйбөсө, аны кайра күйгүзгөнгө чейин бурагычтан колуңузду алып, духовканын эшигин ачып, эң аз 1 мүнөт күтө

Духовка, коргоо түзмөгү менен камсыздалып жана ДУХОВКАНЫ көзөмөлдөө бурагычын ылдый, болжол менен эң аз 6 секунда бою кармап

• Айрым моделдерде гана жеткиликтүү. 64KY Эгерде от капыстан өчүп калса, конфорканы өчүрүп, духовканы кайра күйгүзгөнө чейин эң аз 1 мүнөт күтүп туруңуз. Температураны жөндөө Каалаган бышыруу температурасын орнотуу үчүн, ДУХОВКАНЫ көзөмолдөө бурагычын саат жебесине каршы багытта бураңыз. Температура көзөмөлдөө панелинде көрсөтүлүп, МИН (140°C) жана MAX (250°C) аралыгында болот. Орнотулган температурага жеткенде, духовка аны термостатты колдонуу менен туруктуу кармап турат.

Грилди күйгүзүү үчүн, орт же газ күйгүзгүчүн конфоркага жакын алып келип, ДУХОВКА көзөмөлдөо бурагычын басып, аны саат жебесинин багытынын абалына жеткиче бураңыз. Гриль, тамактын үстүнун бир калыпта кызарганын камсыз кылып, ал куурулган тамактар, шницель жана сосискаларды бышырганда ылайыктуу болот. Тор текчени 4 же 5 абалга коюп, май чогултуучу табаны, майды чогултуу үчүн 1 абалга салыңыз, ал, майдын жана түтүндүн пайда болуусунун алдын алат. ГРИЛЬ, коргоо түзмөгү менен камсыздалып жана ДУХОВКАНЫ көзөмөлдөө бурагычын ылдый, болжол менен эң аз 6 секунда бою кармап туруңуз. Эгерде от капыстан өчүп калса, конфорканы өчүрүп, грилди кайра күйгүзгөнө чейин эң аз 1 мүнөт күтүп туруңуз ! Грилди колдонуп жатканда, духовканын эшигин акырын ачып коюп, D дефлекторун эшик жана көзөмолдөө панелинин ортосуна жайгаштырып (сүрөтту караңыз), бурагычтардын ысып кетүүсүнүн алдын алыңыз. Айланган шиш* Духовканын жарыгы ДУХОВКА ЖАРЫГЫ баскычын басып, жарыкты каалаган убакта күйгүзө аласыз.

Таймерди иштетүү үчүн, төмөндөгү кадамдарды

эң аз бир толук айлануу үчүн бураңыз.

каалагн убакытты орнотуңуз. Ылдыйыраак бөлүк* Духовканын астында, атайын духовка жабдуулары же терең идиштер сыяктуу буюмдарды сактоого арналган атайын бөлүм бар. Эшикти ачуу үчүн, аны ылдый тартыңыз (сүрөттү караңыз). Бөлүкчөнүн ички түздүктөрү (эгер болсо) ысып кетиши мүмкүн. Духовканын ылдыйкы бөлүмүнө күйүүчү заттарды сактабаңыз. Газ менен бышыруу моделдеринде, жүгүртүүнү коргоо A катмары бар, ал төмөнкү бөлүкчөнун конфорка тарабынан чыгарылган ысыктан корголп турат (сүрөттү караңыз). Жүгүртүү коргоосун алып салуу үчүн S бурагычын алып салыңыз (сүрөттү караңыз). Аны алмаштыруу үчүн, ал жерден S бурагычы менен кулпулаңыз. ! Духовканы колдонгонго чейин, жүгүртүунү коргоо туура орнотулганын

• Айрым моделдерде гана жеткиликтүү. 65KY Духовкада бышыруу кеңештеринин таблицасы Бышырыла турган тамак

текчесинин абалы Температура (°C) Алдын ала- ысытуу

Tarts (Ачык пирогдор) Таттуу эмес пирог Raised Cakes (Ачытылган

40-45 25-30 ЭСКЕРТҮҮ: бышыруу убактары орто эсеп менен берилген жана алар жеке табитке карай айырмалашы мүмкүн. Гриллди колдонуу менен бшырып жатканда, майды чогултуучу таба 1-духовка текчесинен тарта ылдыйкы тарапта орнотулушу керек.

• Айрым моделдерде гана жеткиликтүү. 66Кам көрүү жана тейлөө Жаратылышты коргоо жана айлана чөйрөнү Качан мүмкүн болсо, духовканын алдын ала ысытылышынын алдын алып, аны ар дайым жабык кармаңыз. Духовка эшигин болушунча акырын ачыңыз себеби ысык ар ачылгн сайын кетиши мүмкүн. Кубаттын калдык кубатын үнөмдөө үчүн, болгону духовканы бышыруу убагыңыздын 5 баштап 10 чейин өчүруп, духовканын калдык табын колдонуп, бышырыңыз.

• Тыгыздоочуларды таза кармап, эшик аркылуу ысыктын кетишинин алдын алыңыз

• Эгерде убактылуу тарифтин кубат контрактыңыз болсо, “кечиктирип бышыруу” параметри акчаны сактоо үчүн аны арзаныраак убактарда оңоюраак кылат. Идишиңиздин негизи ысык идишти жабышы керек. Эгерде ал жаппаса, кымбаттуу кубат кетирилип, өтө катуу кайнаган идиштер түбүнө күйүп, ал калдыктарды чыгаруу оор болушу мүмкүн.

• Бышыруу убагында идиштин үстүн тыгыз жапкан капкактарды колдонуп жана мүмкүн болушунча азыраак сууну колдонуңуз. Капкаксыз бышыруу энергиянын сарптоосунун көбөйтөт • Болушунча түз идиштерди колдонуңуз

• Эгерде сиз кандайдыр бир нерсени өтө көп убакытта бышырсаңыз, басым менен бышыргычты колдонуп, ал эки эсе тез бышырылып, кубаттын үчүнчү бөлүгүн үнөмдөйт. Шайманды өчүрүү Шайманыңызды кубат камсыздоочусунан ажыратып, анда болгон бардык жумушту аткарыңыз.

Эгерде бышыргыч айнек капкак менен камсыз кылынганда, бул муукаба жылуу сууда тазаланышы креек. Абразивдүү өнүмдөрдү колдонбоңуз. Бышыруу панелинин артында жайгашкан капкакты алып чыгып, тазалоону оңой кылыңыз. Капкакты толугу менен ачып, аны өйдө тартыңыз (сүрөттү караңыз). ! ! Капкакты, конфорка күйүп турганда же ал дагы эле ысык бойдон турганда жаппаңыз. Духовка тыгыздоочуларын карап көрүү Духовканын эшигиндеги тыгыздоочуларын маал маалы менен текшериңиз. Эгерде тыгыздоочуларга зыян келтирилген болсо, жакын арадагы Ыйгарым укуктуу сатуудан кийинки борборго кайрылыңыз. Тыгыздоочулар алмаштырылганга чейин духовканы колдонбооңузду сунуштайбыз. Газдын кранына кам көрүү Убак өткөн сайын, крандар тыгылып калып же аларды буруу оор болушу мүмкүн. Эгерде бул пайда болсо, кранды алмаштыруу керек болот. ! Бул иш-аракет, өндүрүүчү аркылуу уруксат берилген ыйгарым укуктуу техникалык адис тарабынан аткарылышы керек. ДУХОВКАНЫН ЛАМПАСЫН АЛМАШТЫРУУ

1. Духовканы кубат камсыздоочуларынан ажыраткандан кийин,

айнек жапкычын алып салып, лампа камсыздоочусун лып салыңыз (сүрөттү караңыз).

2. Лампаны алып чыгарып, аны

! Духовка лампасын бөлмөнү ждарык кылуу үчүн колдонбоңуз.

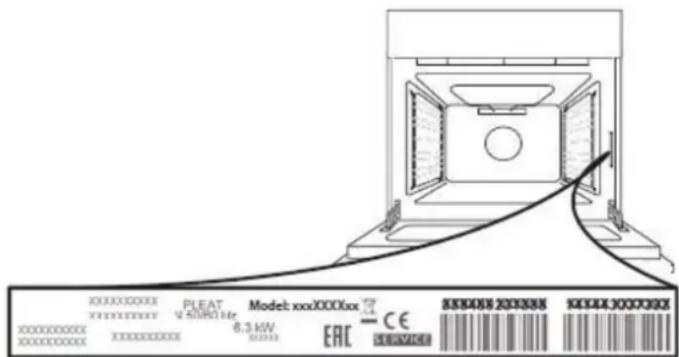

Төмөнкү маалыматты даярдап коюңуз:

• Шайман модели (Мод.).

• Сериялык номер (S/N). Бул маалымат, шайманда жана/же таңгакта жайгаштырылган маалымат тактасында табылат. САТКАНДАН КИЙИНКИ КЫЗМАТЫ Жардам алуу үчүн өнүмгө тиркелген кепилдик талонундагы телефонго чалыңыз же биздин веб- сайттагы нускамаларды сактаңыз. Камсыз кылуу үчүн буларга даяр болуңуз:

• бузуктуктун кыскача сүрөттөмөсүн;

• өнүмүңүздүн моделинин анык түрү

• жардам берүү коду (өнүмгө тиркелген идентификациялоо көрнөгүндөгү КЫЗМАТ сөзүнөн кийинки номер, аны, духовканын эшиги ачылганда, сол жактагы кырдын ичинде көрсө

• сиздин толук дарегиңиз;

• байланышуу телефон номериңиз. Эсиңизде болсун: Оңдоолор талап кылынса, ыйгарым укуктуу тейлөө борборуна кайрылыңыз, ал оригиналдуу кошумча тетиктерин кепилдейт жана оңдоолорду туура аткарат. Кепилдик боюнча толук маалымат үчүн тиркелген кепилдик талонуна кайрылыңыз.

Толук өнүмдүн тастыктоосу боюнча , бул духовкага энергияны кайра жаратуу коэффициенттин кошуп алганда, биздин www.whirlpool.com сайтыбыздан окууга жана жүктѳѳгѳ болот www.whirlpool.comwww.whirlpool.comwww.whirlpool.com

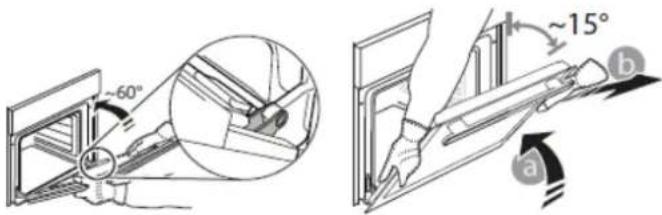

1. Эшикти чыгарууга, аны толугу менен ачкыла

жана анын кармагычтарын толугу менен ачык позициягала чейин жеткенче ылдыйлаткыла.

2. Эшикти канчалык жаба алсаңыз ошончолук

жапканга аракет кылыңыз. Эки колуңуз менен эшикти эки жагынан катуу кармаңыз – эшикти кармагычынан кармабаңыз. Эшикти жабууну улантуу менен жогору көтөрүп (а), анын кармоочторунан чыккыча алыңыз (б).

тазалоого баскыла - АЙНЕКТИ ТАЗАЛОО

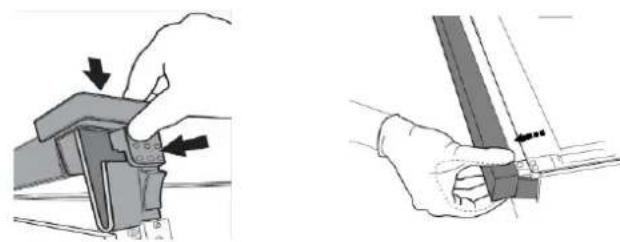

1. Эшикти алып салгандан кийин жана аны

жумшак бетке кармагычтарын ылдый койгондон кийин, ошол эле убакытта эки кармагыч жапкычтарды басып жана эшиктин үстүнкү четин өзүңүзгө тартып алып салгыла.

2. Көтөргүлө жана ички айнекти эки кол менен

каттуу кармап аны алып чыгаргыла жана аны жумшак бетке тазалоонун астында койгула.

3. Ички эшик айнегин чыгарылганда, айнек

панелин туура салып, панелде жазылган текстти карай салып, анын туура эмес жайгаштырылбай жана туура орнотулганындай орнотуңуз.

Эшикти бир жак тарабына, жумшак нерсенин үстүнө коюңуз.

3. Эшикти мешке карай жылдырып аны кайра

орноткула, илгичтерди өз ордуна койгула жана үстүнкү жагын ордуна койгула.

4. Эшикти ылдыйлатып, андан соң аны толугу

менен ачыңыз. Кармоочторду баштапкы абалына ылдыйлатыңыз: Аларды толугу менен ылдыйлатканыңызды текшериңиз.

5. Эшикти жаап көрүңүз жана анын башкаруу

панели менен бир сызыкта болгонун ырастаңыз. Эгер андай болбосо, жогорудагы кадамдарды кайталаңыз.

4. Үстүнкү четин кайра орноштургула: клик
