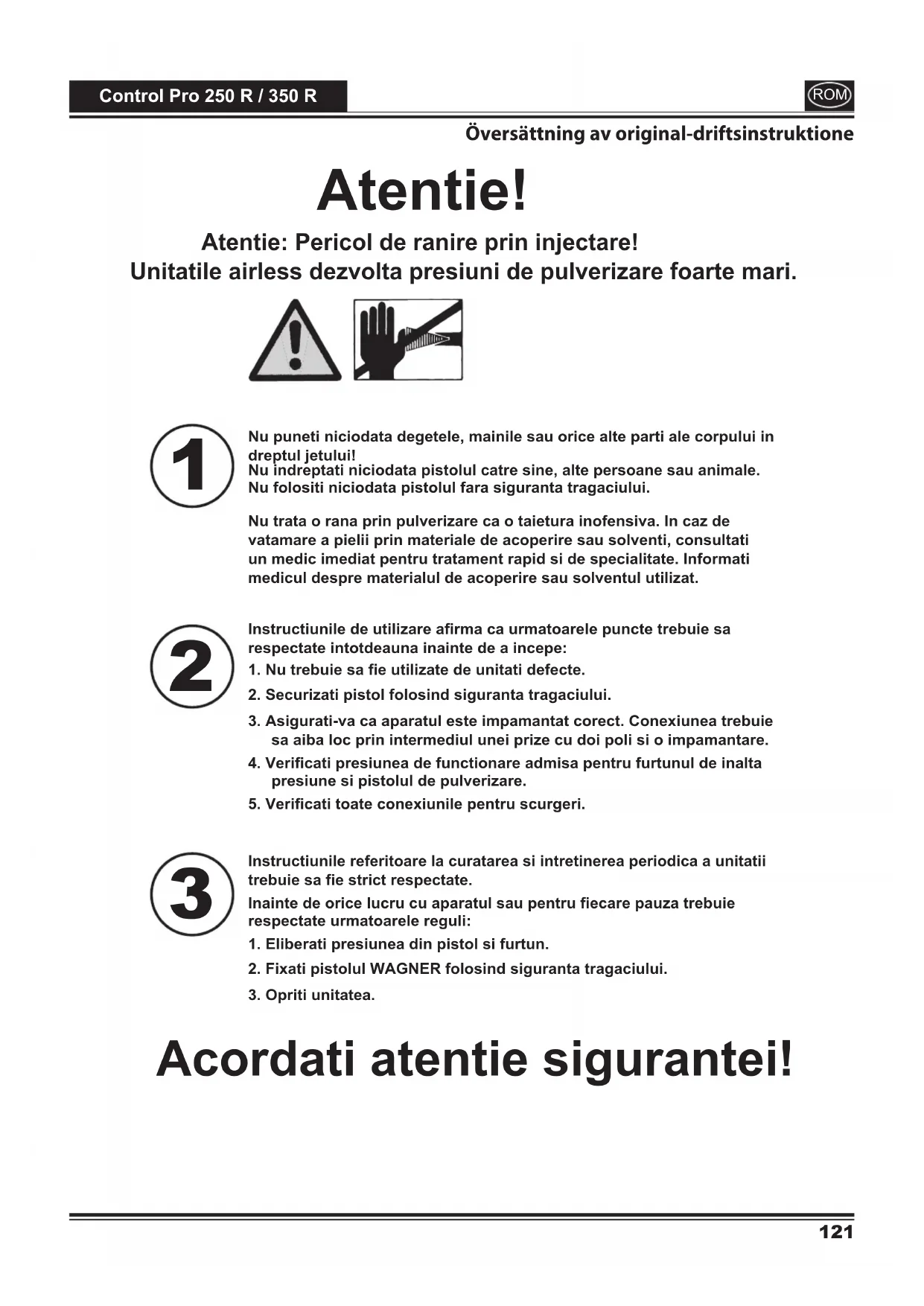

MANUAL DE UTILIZARE Control Pro 350 R WAGNER

Unitatile airless dezvolta presiuni de pulverizare foarte mari.

Nu puneti niciodata degetele, mainile sau orice alte parti ale corpului in dreptul jetului!

Nu îndreptati niciodata pistolul catre sine, alte persoane sau animale.

Nu folositi niciodata pistolul fara siguranta tragaciului.

Nu trata o rana prin pulverizare ca o taietura inofensiva. In caz de vatamare a pielii prin materiale de acoperire sau solventi, consultati un medic imediat pentru tratament rapid si de specialitate. Informati medicul despre materialul de acoperire sau solventul utilizat.

Instructiunile de utilizare afirma ca urmatoarele puncte trebuie sa respectate intotdeauna inainte de a incepe:

1. Nu trebuie sa fie utilizate de unitati defecte.
2. Securizati pistol folosind siguranta tragaciului.
3. Asigurati-va ca aparatul este impamantat corect. Conexiunea trebuie sa aiba loc prin intermediul unei prize cu doi poli si o impamantare.
4. Verificati presiunea de functionare admisa pentru furtunul de inalta presiune si pistolul de pulverizare.
5. Verificati toate conexiunile pentru scurgeri.

Instructiunile referitoare la curatarea si intretinerea periodica a unitatii trebuie sa fie strict respectate.

Inainte de orice lucru cu aparatul sau pentru fiecare pauza trebuie respectate urmatoarele reguli:

1. Eliberati presiunea din pistol si furtun.
2. Fixati pistolul WAGNER folosind siguranta tragaciului.
3. Opriti unitatea.

Acordati atentie sigurantei!

Felicitari pentru achizitionarea unui aparat pentru aplicarea culorii WAGNER.

Ati achizitionat un aparat care necesita o grija si o curatare deosebita pentru a asigura o functionare fara probleme. Cititi instructiunile cu atentie inainte de a folosi aparatul si dati atentie instructiunilor de siguranta. Pastrati instructiunile de utilizare intr-un loc sigur.

Explicarea simbolurilor folosite

	Indica un pericol iminent. Daca nu se tine cont , poate rezulta decesul sau raniri grave.
	Indica sfaturi pentru utilizare si alte informatii deosebit de utile.
	Folositi o protectie pentru urechi adecvata in timpul lucrului.
	Folositi o protectie pentru respiratie adecvata in timpul lucrului
	Folositi manusi adecvate in timpul lucrului

Instructiuni general de siguranta

Atentionare!

Cititi toate atentionarile de siguranta si instructiunile de utilizare. Nerespectarea instructiunilor de mai jos poate cauza electrocutare, incendiu si raniri grave. Depozitati Manualul de utilizare intr-un loc sigur si apropiat de produs pentru cazul in care trebuie folosit de altcineva. Termenul "aparat de putere" utilizat mai jos acopera ambele surse de alimentare – aparat alimentat la priza (cu cablu de tensiune) si aparat de putere alimentat la acumulator (fara cablu de tensiune)

Pericol

in zona de lucru

a) Pastrati spatiul de lucru curat si bine iluminat. Un loc dezordonat si prost iluminat poate provoca accidente.
b) Nu utilizati scule electrice in spatii care contin lichide inflamabile, gaze sau praf. Uneltele produc scantei, care pot aprinde praful sau vaporii.
c) Tineti la distanta copiii sau alte persoane atunci cand utilizati uneltele electrice. Puteti sa pierdeti controlul in timpul lucrului daca vi se distrage atentia.

2. Siguranta electrica

a) Stecherul uneltei electrice trebuie sa fie bine fixat in priza. Stecherul nu poate fi sub nicio forma modificat. Nu utilizati adaptoare impreuna cu scule care sunt protejate prin impamantare. Stecherele nemodificate si prizele potrivite acestora reduc riscul de soc electric.

b) Evitati contactul fizic cu suprafete impamantate ca: tevi, elemente de incalzire, plite, si frigidere. Riscul de soc electric creste cand corpul tau are contact cu pamantul.

c) Nu expuneti echipamentul la ploaie si umezeala. Riscul de soc electric creste daca apa penetreaza echipamentul electric.

d) Utilizati cablul de alimentare in mod corespunzator : nu tarati aparatul tragandu-l de cablu , nu-l atarnati de cablu, nu-l scoateti din priza tragand de cablu . Tineti cablul de alimentare departe de surse de caldura , ulei , muchii ascutite sau piese aflate in miscare. Cablurile de alimentare deteriorate sau rasucite cresc riscul de electrocutare .

e) Daca lucrati in exterior, utilizati numai prelungitoare omologate pentru exterior. Utilizati un prelungitor adecvat pentru exterior; se diminueaza astfel riscul unui soc electric.

f) Daca nu puteti evita folosirea aparatului intr-un mediu umed, folositi intrerupator de circuit cu curent rezidual. Folosind un intrerupator de circuit cu curent rezidual reduce riscul socului electric.

3. Siguranta persoanelor

a) Atentie! Fiti atenti la ceea ce faceti si nu utilizati sculele in mod brutal. Nu utilizati aparatele daca sunteti oboist sau sub influenta drogurilor, alcoolului sau medicamentelor. Doar o clipa de neatentie poate duce la raniri grave.
b) Purtati echipament de protectie si intotdeauna folositi ochelari de protectie. Purtati echipament de protectie cum ar fi masca de praf, pantofi anti-derapanti, casca de siguranta sau protectie urechi, in functie de tipul de scula electrica; se reduce astfel riscul ranirii.
c) Evitati pornirile accidentale ale uneltelor electrice. Asigurati-va ca intrerupatorul este in pozitie "OPRIT" inainte de a introduce stecherul in priza. Accidentele pot aparea daca transportati uneltele electrice in timp ce aveti degetul pe intrerupator sau daca va conectati aparatul la sursa de alimentare care este in pozitia "PORNIT".
d) Indepartati sculele de reglare sau cheile fixe inainte de a porni aparatul. Scula sau cheia care este parte dintr-o unealta de rotatie poate provoca leziuni.
e) Asigurati-va ca stati in picioare intr-o pozitie stabila si echilibrata. Aceasta va asigura posibilitatea de a controla mai bine situatiile neasteptate.
f) Purtati haine adecvate. Nu purtati haine largi sau bijuterii. Tineti-va parul, hainele, si manusile departe de partile aflate in miscare. Hainele largi, bijuteriile sau parul lung pot fi prinse in partile mobile ale aparatului.
g) Nu vă bazați pe un sentiment fals de siguranță și nu ignorați regulile de siguranță privind uneltele electrice, chiar dacă aveți experiență în manipularea acestora. În doar câteva fracțiuni de secundă, manipularea neatentă poate provoca vătămări corporale grave.

4. Manipularea atenta si utilizarea instrumentelor electrice.

a) Nu suprasolicitati aparatul. Utilizati aparate electrice (unelte) proiectate pentru munca pe care o faceti. Lucrati mai bine si mai sigur in intervalul de performanta specificat daca utilizati scula electrica potrivita.
b) Nu utilizati unelte electrice a caror intrerupator este defect. Un instrument de putere care nu poate fi pornit sau oprit este periculos si necesita reparatii.
c) Scoateti stecherul din priza inainte de a efectua reglarea sau schimbarea accesoriiilor. Aceasta masura de precautie previne pornirea neintentionata a aparatului.
d) Depozitati unealta electrica dupa utilizare in locuri inaccesibile pentru copii. Nu lasati aparatul sa fie utilizat de persoane care nu sunt familiarizate cu el sau care nu au citit instructiunile de utilizare. Aparatele de putere sunt periculoase cand sunt utilizate de catre persoane fara experienta.
e) Aveti grija de aparatul dvs. Verificati daca partile in miscare functioneaza fara probleme si nu se blocheaza, daca acestea sunt sparte sau deteriorate, astfel incat, functionarea sa fie necorespunzatoare. Reparati-va piesele deteriorate inainte de a folosi aparatul. Cauza multor accidente este proasta intretinere a aparatelor.
f) Utilizati aparatul, accesoriiile, in conformitate cu instructiunile de utilizare si intr-o maniera specifica fiecarui aparat. Luati in consideratie conditiile de munca si activitatea care urmeaza sa fie efectuta. Utilizarea uneltelor electrice in alte scopuri in afara celor pentru care au fost create pot duce la situatii periculoase.
g) Mânerele și suprafețele mânerelor trebuie să fie uscate, curate și să nu prezinte urme de ulei sau grăsime. Mânerele alunecoase și suprafețele alunecoase ale mânerelor nu permit utilizarea în condiții de siguranță și controlarea uneltei electrice în situații neprevăzute.

5. Service

a) Repararea aparatului trebuie efectuata numai de personal calificat si numai cu piese de schimb originale. Acest lucru atesta faptul ca siguranta aparatului este mentinuta.
b) In cazul in care cordonul de alimentare este deteriorate, acesta va trebui inlocuit de producator, personalul service sau o persoana similara calificata.

Protectia sanatatii

Atentie! Purtati echipament pentru respiratie. Vaporii de vopsea si solventii dauneaza sanatatii. Intotdeauna purtati echipament pentru respiratie si lucrati numai in spatii bine ventilate sau cu echipament suplimentar de ventilatie. Se recomanda a se purta echipament de lucru, ochelari de protectie, protectii laurechi si manusi.

Nu utilizati aparatul cu substante inflamabile.

Protectie explozie

Pericol

Nu utilizati aparatul in spatii de lucru care sunt acoperite de reglementari privind protectia impotriva exploziilor.

Pericol de explozie si incendiu prin surse de flacara in timpul pulverizarii.

Pericol

Nu trebuie sa fie surse de flacara, ca de exemplu, focuri deschise, fum de tigara, tigari, trabucuri sau pipe, scantei, cabluri incandescente sau suprafete fierbinti, etc. in apropiere.

Incarcatura electrostatica (formare de scantei sau flacara)

Pericol

In anumite circumstante, incarcarea electrostatica, poate apararea pe aparat datorita fluxului de curgere a materialului de acoperire atunci cand pulverizati. Acest lucru poate duce la aparatia unor scantei sau a unui incendiu (foc). Prin urmare este necesar ca aparatul sa fie legat intotdeauna la pamant prin instalatia electrica. Conexiunea trebuie facuta printr-o corecta impamantare cu o priza cu doi poli si o impamantare.

Ventilatia

O buna aerisire naturala sau artificiala trebuie sa fie asigurata in scopul de a evita riscul de explozie sau incendiu si de afectare a sanatati in timpul pulverizarii.

Securizarea aparatului si pistolul de vopsit.

Fixati toate furtunurile, fitingurile si accesoriiile inainte de a incepe operatia de pulverizare. Partile nefixate se pot desprinde cu forta in timpul functionarii sau pot avea loc scurgeri cu presiune inalta a jetului de fluid care pot cauza raniri grave.

Asigurati intotdeauna aparatul atunci cand montati sau demontati varful si in cazul in care intrerupeti lucrul.

Reculul pistolului

Pericol

In cazul in care presiunea de functionare este mare si apasati tragaciul, acesta poate avea o forta de recul de pana la 15 N.

Daca nu esti pregatit pentru acest lucru, mana ta poate fi impinsa inapoi sau iti poti pierde echilibrul. Acest lucru poate cauza ranirii. Stresul continuu datorat acestui recul poate cauza deteriorari permanente ale sanatatii.

Presiunea maxima de operare.

Presiune maxima de operare admisa pentru pistol, accesoriiile pistolului de pulverizare si furtunul de inalta presiune, nu poate scadea mai jos de presiunea maxima de functionare de 110 bari (11 MPa) inscrisa pe aparat.

Substanta de acoperire

Fiti precauti la pericolele care pot aparea utilizand substanta pulverizata si respectati textul si informatiile de pe cutia de vopsea sau specificatiile date de producator.

Nu pulverizati substante cu potential de pericol necunoscut.

Furtun de inalta presiune (attentionare de siguranta)

Pericol

Atentie, pericol de ranire prin injectare! Uzura si indoit, precum si de utilizare care nu este necesar sa se scopul dispozitivului poate provoca scurgeri, pentru a forma in furtunul de inalta presiune. Lichid poate fi injectat in pielea printr-o scurgere.

Furtunurile de inalta presiune trebuie verificate cu atentie inainte de a fi utilizate.

Inlocuiti imediat orice furtun de inalta presiune deteriorat.

Nu repara-te furtunuri de inalta presiune defecte!

Evitati curbele ascutite si pliatul: raza de indoire minima este de aproximativ 20 cm.

Nu conduceti pe furtunul de inalta presiune. Proteja impotriva obiectelor ascutite si muchii.

Nu trageti niciodata de furtunul de inalta presiune pentru a muta aparatul.

Nu rasuciti furtunul de inalta presiune.

Nu puneti furtunul de inalta presiune in solventi. Folositi doar o carpa umeda pentru a sterge pe partea exterioara a furtunului.

Asezati furtunul de inalta presiune in asa fel incat sa nu va impiedicati de el.

Incarcarea electrostatica a pistoalelor de vopsit si a futunului de presiune este descarcata prin furtunul de presiune. Din acest motiv rezistenta electrica intre conexiunile furtunului de presiune trebuie sa fie egala sau mai mica de 197 kΩ/m (60 kΩ/ft).

Pentru siguranta in functionare si durabilitate utilizati numai furtunul de inalta presiune si duzele originale Wagner. Vezi lista piese schimb.

Riscul deteriorarii creste odata cu vechimea furtunului de inalta presiune. Wagner recomanda inlocuirea lui dupa 6 ani.

Conectarea aparatului

Pentru conectare utilizati o mufa de impamantare corespunzatoare cu fir de impamantare. Conexiunea trebuie sa fie echipata cu un dispositiv pentru curent rezidual de protectie cu INF ≤ 30mA.

Reglarea aparatului

Cand lucrati in interior:

Nu este permis ca vaporii care contin solventi sa fie in apropierea aparatului. Reglati aparatul departe de obiectul pe care il pulverizati. Distanta minima de 5 m intre aparat si pistolul de vopsit trebuie mentinuta.

Vaporii continuti de catre solventi nu trebuiec suflati catre aparat. Observati directia din care bate vantul. Pozitionati aparatul intrun loc in care vaporii de solventi sa nu se creeze. Distanța de minim 5 m intre aparat si pistolul de vopsit trebuie mentinuta.

Intretinerea si repararea

Inainte de orice operatiune cu aparatul, eliberati presiunea si deconectati de la priza.

Curatarea aparatului

Pericol de electrocutare daca apa penetreaza aparatul.

Niciodata nu pulverizati asupra aparatului cu presiune inalta sau cu spalatoare cu presiune mare.

Curatarea aparatului cu solventi.

Atunci cand curatati aparatul cu solventi, solventul nu trebuie pulverizat sau pompat inapoi in cutii cu deschideri mici. Se poate produce un gaz exploziv/aer.Cutia trebuie fie impamantata.

Nu folositi materiale inflamabile in scopul de a curata.

Impamantarea obiectului.

Obiectul ce trebuie pulverizat, trebuie sa fie impamantat.

Siguranța termică

Dispozitivul este echipat cu o siguranță termică, care decuplează dispozitivul în cazul unei încălziri excesive. În acest caz, decuplați dispozitivul, rotiți comutatorul selector în poziția PRIME (perpendicular), scoateți ștecherul din priză și lăsați dispozitivul să se răcească minim 30 de minute. Remediați cauza încălzirii excesive, de exemplu, fante de aerisire acoperite.

Descriere (fig. 1)

1 Furtun de absorbtie 2 Regulator de presiune cu comutator de pornire/oprire integrat
3 Maner de transport 4 Compartiment de depozitare integrat pentru duze și piese mici
5 Duza 517 (pentru substanțe lichide vâscoase, de exemplu, vopsele de perete interior)	6 Pistol de pulverizare
7 Ansamblu duza 8 Setul de filtrare HEA
9 Filtru pistol: rosu (1 buc), alb (1 buc*) 10 Duza 311 (pentru substanțe lichide fluide, de exemplu, lacuri)
11 Furtun de inalta presiune 12 Buton de selectie PRIME/SPRAY
13 Furtun de retur 14 Conexiunea furtunului
15 Filtru de admisie 16 Buton valva de admisie
17 Instructiuni de utilizare

*este premontat în carcasa filtrului

Materiale de acoperire potrivite pentru utilizare

Dispersii si vopsele latex pentru interior.

Lacuri si lazuri pe baza de apa si solvent. Vopsele, uleiuri, agenti de eliberare, emailuri sintetice, lacuri PVC, substraturi, grunduri, materiale de umplere si etansare, vopsele anti-rugina.

Trebuie folosite alte dimensiuni de duze si filtre pentru pistol in functie de materialul folosit.

Substanțe lichide fluide: Duza 311 → Filtru rosu

Substanțe lichide vâscoase: Duza 517 / 619 → Filtru alb

Materiale care nu sunt potrivite pentru utilizare

Materiale care contin component puternic abrazive, vopsea de fatada, solutii caustice si substante acide de acoperire. Materiale inflamabile. Materiale ce conțin acetonă sau diluant nitro.

Pentru a asigura compatibilitatea substantei de acoperire cu materialele folosite pentru producerea aparatului, contactati centrul de service Wagner.

Domeniu de utilizare

Acoperirea peretilor interiori, precum si obiecte in exterior (de ex : garduri de gradina, usi garaj, etc)

Unelte necesare si materiale auxiliare

• Cheie fixă (13, 16, 17, 20) sau cheie reglabilă (2 buc.) și cheie Inbus (10 mm)
  • Cheie Inbus (2,5 mm)
• Container gol
  •O bucata mare de carton
• Material de acoperit

Pregatirea zonei de lucru

Prizele si stecherele trebuie sa fie mascate. Riscul unui soc electric ca si consecinta a intrarii materialului de pulverizare in priza.

Mascati toate zonele si obiectele ce nu trebuie pulverizate cu material sau indepartati-le din zona de lucru. Nu ne asumam nicio responsabilitate pentru deteriorarile cauzate de ceata la pulverizare.

Pericol

Vopseaua pe baza de silicate corodeaza sticla si suprafetele ceramic la contact. Toate astfel de surpafete trebuie pirn urmare acoperite complet.

Fiti atenti la calitatea benzii adezive folosite. Nu folositi banda adeziva excesiv de puternica pe tapet sau zone vopsite pentru a evita deteriorarea acestor suprafete cand indepartati banda. Indepartati banda adeziva usor si uniform; nu folositi miscari bruste. Nu lasati banda adeziva pe suprafete mai mult decat este necesar pentru a minimaliza posibilitatea reziduurilor la indepartare. De asemenea fiti atenti la instructiunile producatorului de banda adeziva.

Pregatirea materialului de acoperire.

Control Pro 250 R / 350 R utilizeaza vopsele pentru pereti interiori, lacuri si lazuri care pot fi aplicate prin pulverizare fara a le dilua sau prin diluare usoara. Informatii detaliate sunt disponibile in cartea tehnica a producatorului (descarcare internet).

1. Se amesteca bine materialul si se dilueaza in recipient conform recomandarii (se va utiliza un agitator pentru amestecare).

Dilutia recomandata

Material pulverizat
Lazuri nediluate
Materiale pentru conservarea lemnului care contin solventi sau pe baza de apa , substante corozive, uleiuri, agenti de dezinfectare, agenti de protectie a plantelor	nediluate
Vopsele continind solventi si vopsele solubile in apa, grunduri,vopsele auto, lazuri cu pelicula groasa. diluare 5-10 %
Vopsea de interior (dispersii si vopsea latex) diluare 0-10%

Valorile din tabel sunt valori de referinta. Aflati dilutia necesara testand. Detalii despre cum testam dilutia in sectiunea intitulata "Tehnica de pulverizare".

Asamblare

1. Introduceți ambele uși/clape în compartimentul de depozitare.
2. Introduceti mânerul de transport așa cum indică imaginea și blocați-l prin apăsare în jos. (Fig. 2)
3. Indepartati capacele de protective de pe furtun si de pe conexiunea furtunului (fig.3).
4. Montați pistolul de pulverizare pe capătul conic al furtunului (Fig. 4, 1) și rotiți pistolul pe furtun. Strângeți bine filetul cu o cheie fixă (13).
5. Rotiți filetul la celălalt capăt al furtunului, pe racordul furtunului.
   Tineți racordul de cablu cu o cheie fixă (16) și strângeti bine furtunul cu o altă cheie fixă (17). (Fig. 5)
6. Introduceti furtunul de aspirare la intrarea materialului și asigurati-l cu colierul. (Fig. 6)
7. Introduceti conducta de retur la ștuțurile de retur și asigurați-o cu colierul. (Fig. 7)

Elemente de control ale aparatului (fig. 8)

A Presiunea pulverizarii se regleaza prin butonul de reglare. Presiunea corecta de pulverizare depinde de materialul de pulverizare folosit. Dacă regulatorul de presiune indică 0, dispozitivul este decuplat.

B Urmatoarele setari se pot face cu butonul de selectie:

PRIME (pozitie verticala) → • Pentru preumplerea sistemului cu vopsea • Pentru eliberarea presiunii SPRAY (pozitie orizontala) → • Pentru folosirea pistolului de pulverizare

Pistol de pulverizare

Intotdeauna blocati tragaciul cand atasati duza sau cand nu folositi pistolul de pulverizare.

• Pliați dispozitivul de blocare al declanșatorului în jos pentru a bloca maneta de declanșare (Fig. 9, A).
• Pliatii dispozitivul de blocare al declanşatorului în sus pentru a debloca maneta de declanşare (Fig. 9, B).

Trebuie folosite alte dimensiuni de duze si filtre pentru pistol in functie de materialul folosit.

Substanțe lichide fluide: Duza 311 → Filtru rosu

Substanțe lichide vâscoase: Duza 517 / 619 → Filtru alb

Procedura de eliberare a presiunii

Asigurati-va ca urmati Procedura de Eliberare a Presiunii cand opritii aparatul in orice scop. Aceasta procedura elibereaza presiunea din furtun si pistol.

1. Blocati pistolul de pulverizare. (Fig. 9, A)
2. Opriti aparatul (regulator de presiune în poziția 0). Setati aparatul pe pozitia PRIME (vertical). (Fig. 10)
3. Deblocati pistolul de pulverizare. Tineti pistolul deasupra unui container gol si apasati tragaciul pentru a elibera presiunea.
4. Blocati pistolul de pulverizare.

Pornirea

Inainte de a conecta la curent, asigurati-va ca voltajul este identic cu valoarea specificata pe placuta.

1. Fixați conducta de retur cu clemele pe furtunul de aspirare.
2. Scufudați furtunul de aspirare în găleata de vopsea. (Fig. 11)

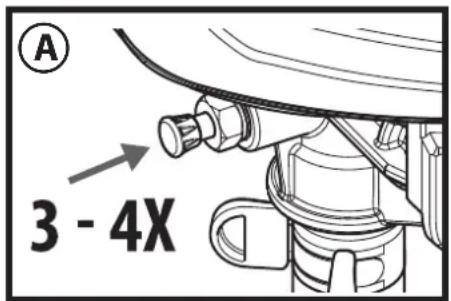

3. Apasati suportul rosu al valvei de admisie pentru a va asigura ca valva de admisie este libera. (fig. 12)
4. Conectati cablul de curent la priza.
5. Setati butonul de selectie pe pozitia PRIME (vertical).
6. Cuplați dispozitivului, setând lent regulatorul de presiune la 2.
7. Opriti din nou aparatul (regulatorul de presiune 0) de îndată ce vopseaua curge prin conducta de retur în găleata de vopsea.

Pentru a evita probleme la o utilizare viitoare, este important să curățați pompa temeinic, conform descrierii din capitolul „Scoaterea din funcțiune și curățarea” și să o conservați cu ulei.

1. Comutati pe pozitia SPRAY (horizontal).
2. Tineti pistolul de pulverizare pe marginea unui container gol. (fig. 13)
3. Deblocati pistolul de pulverizare si tineti tragaciul apasat pana iese material in mod constant.
4. Eliberati tragaciul si blocati pistolul de pulverizare.
5. Puneti ansamblul duzei la pistol (fig.14, A) si rotiti pana ajunge in pozitia finala (fig. 14, B) pentru a se fixa.
6. Introduceti duza cu varful indreptat inainte. (Fig. 15)

Ajutor la probleme de aspirare

1. Apăsați mânerul supapei de admisie de 3-4 ori. (Fig. A)
   În cazul în care nu este remediată astfel problema, vă rugăm să continuați cu pasul următor.
2. Loviți de mai multe ori ușor, de ex. cu un ciocan de cauciuc, pe racordul furtunului. (Fig. B)
   În cazul în care nu este remediată astfel problema, vă rugăm să continuați cu pasul următor.
3. Opriti aparatul (regulator de presiune în poziția 0).
4. Îndepărtați furtun de aspirare și de înaltă presiune și întoarceți dispozitivul cu capul în jos.
5. Introduceți cca. 10 ml de apă în alimentarea cu material. (Fig. C)
6. Apăsați mânerul supapei de admisie de 3-4 ori.
7. Tineți o lavetă în fața racordului furtunului și porniți pompa, până ce apa este evacuată din racordul furtunului.

În cazul în care problema nu este remediată, vă rugăm să vă adresați serviciului de relații cu clientii.

A 3 - 4X

Asigurati-va urmati Procedura de Eliberare a Presiunii cand opriti aparatul in orice scop. Aceasta procedura elibereaza presiunea din furtun si pistol.

Asigurati-va ca furtunul cu material nu are indoituri sau obiecte cu margini ascutite prin preajma.

- Este de preferat sa testati mai intai pe o bucata de carton sau o suprafata similara pentru a verifica modelul de pulverizare si pentru a va obisnui cu folosirea pistolului de pulverizare.

Daca materialul este pulverizat uniform, precum este ilustrat in fig. 16A, toate reglajele sunt corecte. Daca materialul creeaza dungi dupa pulverizare, precum este ilustrat in fig. 16B, mariti gradual presiunea sau diluati mai mult in pasi de 5% (Iuati in considerare cantitatea maxima de diluant stipulata de furnizor).

- Cheia obtinerii unei calitati foarte bune este acoperirea uniforma a intregii suprafete. Mentineti miscarea la o viteza constanta si tineti pistolul de pulverizare la o distanta constanta fata de suprafata. Distanța optima este de aprox. 20-25 cm intre duza si suprafata. (fig. 17, A)

• Mentineti pistolul de pulverizare la unghi drept fata de suprafata. Asta inseamna miscarea intregului brat inainte si inapoi, si nu doar flexand incheietura.(fig. 17, B)
• Mentineti pistolul de pulverizare perpendicular pe suprafata, in caz contrar o zona ar putea fi acoperita cu strat mai gros decat alta. (fig. 17, C)
• Apasati tragaciul dupa inceperea miscarii. Eliberati tragaciul inainte de incetarea miscarii. (fig.17, D). Pistolul de pulverizare trebuie sa fie in miscare in timp ce apasati sau eliberati tragaciul. Suprapuneti fiecare cursa cu 30%. Acest lucru va asigura o acoperire uniforma.

In timpul lucrului, aparatul se va opri si reporni in mod continuu pentru a-si regla presiunea. Acest lucru este normal, nu este un defect de functionare.

Desfundarea duzei

Daca modelul de pulverizare devine distorsionat sau pulverizarea se opreste complet in timp ce tragaciul este apasat, urmati acesti pasi.

Pericol

Nu incercati sa desfundati sau sa curatati duza cu degetul. Fluidul de inalta presiune poate provoca ranirea prin injectare.

1. Eliberati tragaciul si deblocati pistolul. Rotiti duza reversibila de sageata la 180°, astfel incat varful sagetii sa fie indreptat spre partea din spate a pistolului (fig. 18).

Sub presiune, duza poate fi foarte dificil de rotit. Comutati butonul de selectie pe pozitia PRIME (vertical) si apasati tragaciul. Acest lucru va elibera presiunea si duza se va comuta mai usor.

1. Comutati butonul de selectie pe pozitia SPRAY (horizontal).
2. Deblocati pistolul si apasati tragaciul, indreptand pistolul spre o bucata de lemn sau de carton. Acest lucru permite ca presiunea din furtunul de pulverizare sa sufle afara obstructia. Cand duza este curata, materialul va iesi intr-un flux drept, de inalta presiune.
3. Eliberati tragaciul si deblocati pistolul. Mutati duza astfel incat sageata fie indreptata din nou inainte. Deblocati pistolul si reluati pulverizarea.

Cu ajutorul setului de filtrare HEA pot fi reduce înfundările duzei la un minim. (a se vedea "Set filtrare HEA").

Setul de filtrare HEA

Asamblare

Pericol

Pistolul și furtunul de înaltă presiune trebuie să fie depresurizate înainte ca setul de filtrare să fie montat/demontat.

1. Deconectați furtunul de înaltă presiune de la pistol (1).

2. În caz de necesitate deşurubați carcasa filtrului (2) și introduceți filtrul potrivit pentru duză (3) (partea conică (A) trebuie să fie orientată în sus).
   Duza 311 → Filtru rosu
   Düse 517 / 619 → Filtru alb (este premontat în carcasa filtrului)

3. Înşurubați ferm carcasa filtrului (2) pe pistol (1).

4. Înşurubați furtunul de înaltă presiune (4) pe carcasa filtrului (2).

5. Înşurubați ferm carcasa filtrului (2) pe pistol (1).

6. Înşurubați furtunul de înaltă presiune (4) pe carcasa filtrului (2).

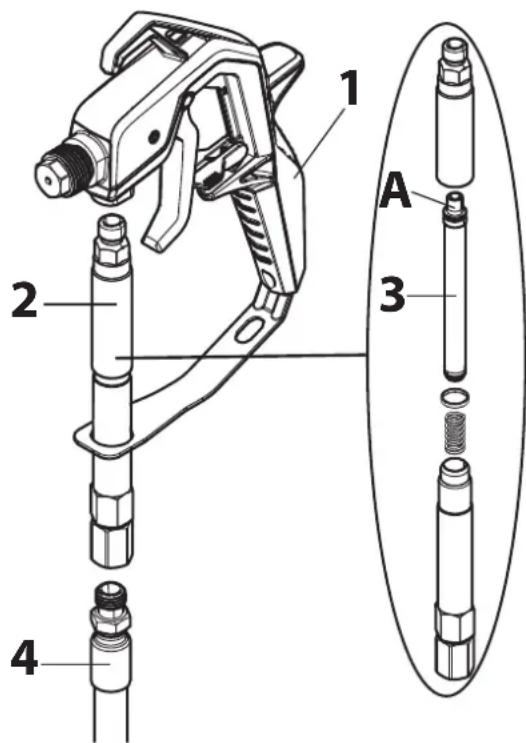

Curatarea

Pericol

Pistolul și furtunul de înaltă presiune trebuie să fie depresurizate înainte ca setul de filtrare să fie montat/demontat.

1. Îndepărtați carcasa filtrului (2) de pe furtun (4) și pistol (1).
2. Deşurubați carcasa filtrului (2) și extrageți filtrul (3).
3. Curățați temeinic filtrul (3) și carcasa filtrului (2) (în caz de uzură înlocuiti filtrul).
4. La reasamblare aveți în vedere ca garnitura și arcul să nu se piardă.

Intreruperea lucrului

Pericol

Asigurati-va ca urmati Procedura de Eliberare a Presiunii cand opritii aparatul in orice scop. Aceasta procedura elibereaza presiunea din furtun si pistol.

• Opriti aparatul (regulator de presiune în poziția 0) si deconectati cablul de curent de la priza.
• Puneti pistolul de pulverizare intr-o punga de plastic si sigilati astfel incat sa nu patrunda aer.
• Turnati putina apa in galeata de material pentru a nu permite materialului sa formeze coaja.

Scoaterea din functiune si curatarea

Curatarea corecta este conditia unei functionari fara probleme a aparatului de aplicare a vopselei. Nu se admit solicitari in garantie in cazul necuratarii sau curatarii necorespunzatoare.

Pericol

Nu folositi materiale inflamabile in scopul curatarii / diluant nitro.

Intotdeauna curatati aparatul imediat ce ati terminat lucrul. Materialele de acoperire uscate fac curatarea mai dificila.

1. Urmati Procedura de Eliberare a Presiunii
2. Blocati pistolul de pulverizare.
3. Indepartati ansamblul duzei de la pistolul de pulverizare (fig. 19)
4. Puneti furtunul de absorbtie si furtunul de retur intr-un container cu apa sau cu substanta de curatare adecvata materialului de acoperire folosit.
5. Comutati butonul de selectie pe pozitia SPRAY si setati presiunea maxima.
6. Tineți pistolul de pulverizare pe marginea găleții de vopsea. (Fig. 20)

Pericol

Cand spalati cu solvent faceti legatura pistolului cu pamantul prin intermediul unui container de metal.

1. Îndepărtați siguranța pistolului și trageți cadrul de declanșare pentru a pompa vopseaua excesivă din sistem în găleata de vopsea. Eliberați cadrul de declanșare din nou, de îndată ce agentul de curățare este eliminat.
2. Comutati butonul de selectie pe pozitia PRIME (vertical).
3. Tineți pistolul de pulverizare pe marginea recipientului de curățare.
4. Tragetă cadrul de declanșare și țineți-l atâta timp apăsat, până ce mai este evacuat numai lichid limpede.
5. Opriti aparatul si deconectati cablul de curent de la priza.
6. Comutati butonul de selectie pe pozitia PRIME (vertical).
7. Apasati tragaciul pentru a elibera presiunea.
8. Blocati pistolul de pulverizare.
9. Deconectați pistolul de pulverizare de la furtunul pentru vopsea, cu ajutorul cheilor fixe (13).

În cazul în care este utilizat setul de filtrare HEA, acesta trebuie demontat și curățat conform informațiilor din cadrul capitolului "Setul de filtrare HEA".

1. Scoateti duza (1), saiba (2) si montajul (3) de la ansamblul duzei (4) si curatati bine toate partile. (fig. 21)

2. Repuneti montajul si saiba in ansamblul duzei. Insurubati ansamblul duzei la pistol.

3. Detasati furtunul de absorbtie de la aparat.

4. Deconectati furtunul de retur.

5. Stergeti exteriorul ambelor furtunuri.

6. Tragetii cu atentie discul de filtrare (1) din filtrul de absorbție. (Fig. 22)

7. Curatati bine discul de filtrare la robinetul de apa.

8. Înlăturați furtunul de înaltă presiune de pe dispozitivul de bază cu ajutorul unei chei fixe (17).

9. Cufundați supapa de admisie într-un recipient umplut cu conservant (de exemplu, ulei de gătit). (Fig. 23)

10. Introduceti cablul de curent.

11. Tineti o carpa in fata furtunului de conexiune si porniti aparatul pentru aprox. 5 secunde. (fig. 24) Aceasta procedura intretine pompa.

Intretinere si reparatii

Pericol

Inainte de a intretine orice lucrare la aparat, eliberati presiunea si deconectati cablul de curent de la priza.

a) Curatarea valvei de admisie

In cazul in care apar probleme cand este absorbit materialul inauntru, valva de admisie trebuie curatata sau reparata. Problemele pot fi evitate curatand si intretinand aparatul corespunzator.

1. Detasati furtunul de absorbtie de la aparat.
2. Înlăturați supapa de admisie (Fig. 25, 1) de pe dispozitivul de bază cu o cheie fixă (20 sau cheia hexagonală 10 mm).
3. Scoateți scaunul supapei (Fig. 25, 2), bila (3) și garnitura inelară (4) din supapa de admisie.
4. Curățați temeinic suportul pentru supapa de admisie și toate componentele cu o soluție de curățare adecvată sau, dacă este necesar, înlocuiti-le.
5. Ungeti garnitura inelară (Fig. 25, 5) de pe supapa de admisie.
6. Introduceti la loc scaunul supapei, bila și garnitura inelară în supapa de admisie.
7. Remontati ansamblul valvei de admisie insurubandu-l in aparat.

b) Curățarea supapei de evacuare

În cazul unui tipar de pulverizare defectuos, supapa de evacuare trebuie curățată sau, dacă este necesar, înlocuită. Problemele pot fi evitate curatand si intretinand aparatul corespunzator.

1. Înlăturați furtunul de înaltă presiune de pe dispozitivul de bază cu ajutorul unei chei fixe (17).
2. Desfaceți şuruburile (cheia hexagonală 2,5 mm) de pe supapa de evacuare (Fig. 26), dar nu le înlăturați.
3. Înlăturați supapa de evacuare (Fig. 27, 1) de pe dispozitivul de bază cu o cheie fixă (16).
4. Curățați temeinic suportul pentru supapa de evacuare și supapa de evacuare cu o soluție de curățare adecvată sau, dacă este necesar, înlocuiti supapa de evacuare.
5. Introduceți la loc o supapă de evacuare nouă sau supapa de evacuare curățată.
6. Strângeti la loc şuruburile (Fig. 26).

Lista piese de schimb (fig. 28)
Poz. Descriere Cod
1 Ansamblul pistolului cu ansamblu duza inclus 0517100
2 Duza	517 (pentru substanțe lichide vâscoase, de exemplu, vopsele de perete interior)*Duza 311 (pentru substanțe lichide fluide, de exemplu, lacuri)*	05175170517311
3 Ansamblu duza 0517200
4 Set de garnituri 0517900
5 Setul de filtrare HEA ( filtru rosu și alb inclus) 0517 202
6	Filtru rosu (duza 311, set 2 buc)*Filtru alb (duza 517/619, set 2 buc)*	0418 7110418 713
7 Furtun de mare presiune, 9 mFurtun de mare presiune, 15 m		05800500517802
8 Maner de transport 0580389
9 Capacul (1 buc.) 0580041Y
10 Furtun absorbtie si furtun de retur 0580159A
11 Clemă (furtun absorbtie)		9890222
12 Clemă (furtun de retur)		0327226
13 Furtun de retur		0580487A
14 Clemă (1 buc.)		0512390
15 Carcasa de filtrare		0580154
16	Filtru	0580155
17 Supapa de evacuare		0580072A
18 Set de reparații pentru supapa de admisie		0580391
19 Carcasa supapei de admisie		0580071A

* Piesa consumabila: Nu este acoperita de garantie

Descriere Cod
Duza 517 (pentru substanțe lichide vâscoase, de exemplu, vopsele de perete interior/ pentru suprafete mari) 0517619
Extensie pistol (30 cm) 0517700
Ulei (118 ml) 2319722

Informatii detaliate despre gama de produse WAGNER pentru renovari sunt disponibile la www.wagner-group.com

Date tehnice
	Control Pro 250 R Control Pro 350 R
Tip pompa Pompa cu piston
Sursa de curent	230 V~ 50 Hz
Putere consumata 550 W 600 W
Sigurante Conectati doar la prize protejate de siguranta FI (16 A)
Clasa de protectie I
Presiune max. de pulverizare 11 MPa (110 bar)
Debit max. 1,25 l/min 1,5 l/min
Nivel al presiunii sunetului*	83 dB (A) variabila K= 3 db	83 dB (A) variabila K= 3 db
Nivel al presiunii sunetului la iesire*	95 dB (A) variabila K= 3 db	97 dB (A) variabila K= 3 db
Nivel de oscilatie *	< 2,5 m/s2 variabila K= 1,5 m/s2
Temperatura max. a materialului de acoperire	40°C
Lungime furtun	9 m	15 m
Lungimea max. a furtunului	30 m
Dimensiunile produsului	aprox. 47,5 x 29,5 x 36 cm
Greutate	aprox. 7,1 kg	aprox. 7,7 kg

* Masurat in concordanta cu EN 50580:2014

Informatii referitoare la nivelul de oscilatie

Nivelul de oscilatie specificat a fost masurat in concordanta cu o procedura de testare standard si poate fi folosit pentru a compara cu uneltele electrice.

Nivelul de oscilatie este de asemenea pentru a determina o evaluare initiala a tensiunii vibratiei.

Atentie! Valoarea emisiilor de vibratii poate sa difere de valoarea specificata atunci cand aparatul electric este in folosinta, in functie de modul in care este utilizat aparatul electric. Este necesar sa se prevada masuri de siguranta pentru a proteja personalul care foloseste aparatul. Aceste masuri se bazeaza pe o inchidere estimata timpul conditiile reale de utilizare (toate partile ciclului de exploatare sunt luate in considerare aici, de exemplu, perioade cand aparatul electric este oprit, si, atunci cand este pornia, dar ruleaza fara nici o sarcina).

Protectia mediului

Aparatul, accesoriiile si pachetul trebuie reciclate in conformitate cu protectia mediului. Nu aruncati aparatul impreuna cu gunoiul menajer. Sprijiniti protectia mediului prin debarasarea aparatului la un punct de colectare local sau obtineti informatii de la un comerciant de vanzari cu amanuntul de specialitate

Resturile de vopsea si solvent nu pot fi golite in scurgeri, sistemul de canalizare sau eliminate ca si gunoi menajer.

Acestea trebuie eliminate separat ca deseuri speciale. Va rugam sa acordati o atentie deosebita instructiunilor de pe ambalajul produselor.

Observatie importanta privind raspunderea pentru produs!

Datorita unei ordonanta CE cu efect din 01.01.1990, producatorul este raspunzator pentru produsul sau doar daca toate piesele provin de la sau au fost aprobate de producator si dispozitivele au fost asamblate si operate corect. Utilizarea altor accesorii sau piese de schimb pot invalida partial sau total raspunderea.

Corectarea erorilor de functionare

PROBLEMA CAUZA	SOLUTIE
Aparatul de pulverizare nu porneste	Aparatul nu este conectat la prizaAparatul a fost oprit in timp ce era inca sub presiune.Nu iese curent de la priza.Prelungitorul este deteriorat sau are o capacitate prea scazuta.Dispozitivul se încălzește excesivExista o problema cu motorul.	Conectati pulverizatorul la prizaUrmati Procedura de Eliberare a Presiunii si comutat la loc pe SPRAYTestati in mod corespunzator tensiunea de alimentare.Inlocuiti prelungitorulDecuplați dispozitivul, rotiți comutatorul selector în poziția PRIME (perpendicular), scoateți ștecherul din priză și lăsați dispozitivul să se răcească minim 30 de minute.Contactati service-ul Wagner.
Aparatul porneste, dar nu absoarbe vopsea cand butonul PRIME / SPRAY este setat pe PRIME .	Unitatea nu se incarca corect cu material sau a pierdut incarcatura.Galeata cu vopsea este goala sau tubul de absorbtie nu este in totalitate cufundat in vopsea.Furtunul de absorbtie este blocat.Furtunul de absorbtie nu e bine prins la valva de admisie.Valva de admisie este blocata.Valva de admisie este uzata sau deteriorata.Valva PRIME / SPRAY este infundata.	Incercati sa incarcati unitatea din nou cu material.Reumpleti galeata sau cufundati tubul de absorbtie in vopsea.Curatati furtunul de absorbtieStrangeti-l bine.Apasati butonul valvei.Daca ati rezolvat problema, curatati valvaInlocuitiContactati service-ul Wagner
Aparatul trage vopsea, dar presiunea scade atunci cand tragaciul este apasat.	Duza este uzata.Filtrul de intrare este infundat.Filtrul pistolului este infundat (dacă este montat).Vopseaua este prea groasa sau cu impuritatiValva de admisie este deteriorata sau uzata.	Inlocuiti duza cu una noua.Curatati filtrul de intrare.Curatati sau inlocuiti cu un filtru nou.Subtiati sau filtrati vopsea.Inlocuiti
Pistolul de pulverizare are scurgeri.	Parti interne ale pistolului sunt uzate sau murdare.	Contactati service-ul Wagner
Ansamblul duzei are scurgeri.	Duza a fost asamblata incorrect.O garnitura este murdara	Verificati ansamblul duzei si asamblati corectCuratati garnitura.
Pistolul de pulverizare nu pulverizeaza.	Duza de pulverizare este înfundatăFiltrul pistolului este infundat (dacă este montat).Duza este montat in pozitia inversa.	Curățați duza de pulverizare și utilizăți setul de filtrare HEA.Curatati sau inlocuiti cu un filtru nou.Montati duza in pozitia corecta.
Modelul de vopsea se decanteaza	Vopseaua este prea groasa sau cu impuritatiDuza de pulverizare este înfundatăDuza este uzataFiltrul pistolului este infundat (dacă este montat).Filtrul de admisie este infundatValva de admisie este uzata sau deteriorata	Subtiati sau filtrati vopseauaCurățați duza de pulverizare și utilizăți setul de filtrare HEA.Inlocuiti duzaCuratati sau inlocuiti cu un filtru nou.Curatati filtrul de admisieInlocuiti

Garantie

Perioada de garantie se ridica la 36 de luni in cazul utilizarii private, si la 12 luni, in cazul utilizarii in scop comercial. In cazul in care cantitatea de vopsea prelucrata cu unitatea depaseste 1.000 de litri, acest lucru este considerat a fi utilizarea comerciala. În caz de uz personal garanția se prelungește cu încă 12 luni în cazul în care, în decurs de 4 săptămâni de la achiziționare, dispozitivul este înregistrat pe Internet la adresa www.wagner-group.com/3plus1. Înregistrarea este posibilă numai în cazul în care cumpărătorul este de acord cu stocarea datelor sale care urmează să fie introduse acolo.

Acordam garantie de lucru pana intr-un anume punct pentru acest aparat:

Toate acele parti care se dovedesc a fi reparate sau considerabil afectate in functionarea lor in cadrul perioadei de garantie din cauza unei imprejurari de dinainte de predarea obiectului cumparatorului - in special datorita designului defectuos, materialelor de constructii proaste sau executiei slabe - sunt imbunatatite sau furnizate ca noi dupa cum consideram noi, fara costuri.

Pretentiiile la garantie nu pot fi luate în considerare în următoarele cazuri:

• Pentru piesele supuse la uzura condiționată de utilizare sau la alte uzuri naturale, respectiv în cazul deficiențelor constatate la produs cauzate de uzura condiționată de utilizare sau de alte uzuri naturale. În această categorie se includ în special cabluri, ventile, armături, duze, cilindri, pistoane, piese ale carcasei care intră în contact cu agentul, filtre, furtunuri, garnituri etc... Deteriorările sunt cauzate în special de materiale de acoperire abrazive, precum dispersii, smalțuri, grunduri pe bază de cuarț.
• Defectele dispozitivului sunt cauzate de ignorarea instrucțiunilor de operare, utilizarea neadecvată sau neprofesională, asamblarea, respectiv punerea în funcțiune incorectă de către cumpărător sau de către terți, utilizarea neconformă cu destinația, condițiile de mediu anormale, materialele de acoperire neadecvate, influențele chimice, electrochimice sau electrice, condițiile de utilizare incompatibile, utilizarea cu tensiune/frecvență de alimentare incorectă, suprasolicitarea sau întreținerea, îngrijirea defectuoasă, respectiv curățarea insuficientă.
• Defectele dispozitivului sunt cauzate de utilizarea accesorilor, pieselor de schimb sau a pieselor complementare care nu sunt piese originale Wagner.
• Produsele au fost supuse unor modificări sau completări.
• Produsele au numărul de serie eliminat.
• Produsele au fost reparate de câtre persoane neautorizate.
• Produsele au abateri minore de la calitatea garantată, care sunt irelevante pentru valoarea și utilizabilitatea dispozitivului.

Unitatea nu este conceputa pentru utilizarea in munca in schimburi sau pentru oferirea sa spre creditare sau leasing – aceste utilizari sunt excluse de la garantie.

Inlocuirea unei parti nu extinde perioada de garantie a unitatii.

Unitatea trebuie sa fie examinata imediat dupa primire. Defectele evidente trebuie raportate in scris, in termen de 14 zile de la primirea unitatii, pentru a evita pierderea drepturilor pentru defecte. Ne rezervam dreptul de a avea garantia indeplinita de catre o companie contratuala.

Reparatii mai complexe decat cele abordate in aceste instructiuni sunt rezervate pentru fabrica noastră. In cazul garantiei sau reparatiei, va rugam sa contactati distribuitorul de specialitate de la care ati achizitionat unitatea.

Pentru indeplinirea garantiei trebuie sa faceti dovada facturii si notei de livrare sau dovada de cumparare.

Daca verificarea arata ca acest caz nu este un caz de garantie, reparatiile sunt efectuate pe cheltuiala cumparatorului. Pretentiile catre Wagner, care se bazeaza pe sau sunt cauzate de esecul sau insuficienta unei unitati nu pot fi asigurate.

Noi facem clar faptul ca declaratia de garantie nu reprezinta o limitare a drepturilor statutare sau a drepturilor convenite prin contract prin conditiile noastre comerciale generale.

Garantiile mentionate mai sus se aplică exclusiv produselor achiziționate în UE, CSI, Australia de către un dealer autorizat și utilizate în țara de referință. În concluzie, dispozițiile precedente reglementează natura juridică a relației cu noi. Se exclud reclamațiile care se referă la daune și pierderi de orice natură, cauzate de produs sau de utilizarea acestuia, cu excepția celor care vizează domeniul de utilizare conform legii privind garantarea produselor. Reclamațiile cu privire la răspunderea pentru defectele de fabricație în raport cu dealerul nu sunt afectate. Această garanție se aplică conform legislației germane. Limba contractului este limba germană. În cazul în care există diferențe între textul acestei garanții în limba germană și traducerea acesteia într-o limbă străină, este prioritar textul în limba germană.

Declaratie de conformitate UE

Noi declaram, pe proprie raspundere ca acest produs este conform cu urmatoarele prevederi:

2006/42/CE, 2014/30/UE, 2011/65/UE, 2012/19/UE

Conform urmatoarelor norme armonizate in vigoare:

EN ISO 12100, EN 1953, EN 62841-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 62233

Declaratia de conformitate UE este anexată produsului.

La cerere, poate fi comandată ulterior cu numărul de comandă 2373934 (250 R) sau 2373935 (350 R).

J. WAGNER GMBH

str. Poligonului nr. 5 - 7

100070 Ploiesti, judet Prahova

T+40-344801240

F [phone]

J. WAGNER AG

Industriestraße 22

9450 Altstätten

T+41 71-7 57 22 11

F +41 71 - 7 57 23 23

MAKIMPORT

HERRAMIENTAS, S.L.

C/ México n° 6

Nu raspundem pentru greseli sau schimbari.

Part. No. 2372680 C

02/2020_RS
