Tip produs	Mașină de tuns iarba termică
Marcă	Güde
Model	Eco Wheeler 415 S
Număr comandă	95382
Tip motor	Motor termic OHV în 4 timpi
Capacitate cilindrică	99 cm³
Putere maximă	1,9 kW (2,6 CP)
Turație nominală	3000 min⁻¹
Lățime tăiere	406 mm
Volum coș colectare	40 L
Tip carburant	Super, Super Plus, Super E10, Normal
Greutate	27 kg
Dimensiuni (L x l x H)	1430 x 515 x 1015 mm
Nivel presiune sonoră (LpA)	83,8 dB(A)
Nivel putere sonoră (LWA)	96 dB(A)
Valoare emisie vibrații	4,8 m/s²
Înălțime tăiere	Reglabilă
Pantă maximă	20°
Pornire	Prin maneta Start-Stop
Protecție auditivă recomandată	Da
Garanție consumator	24 luni
Piese de schimb originale	Disponibile prin serviciul post-vânzare
Norme	Certificare CE

Întrebări frecvente - Eco Wheeler 415 S Güde

Cum se pornește mașina de tuns iarba Eco Wheeler 415 S?

Asigurați-vă că rezervorul conține carburant și că motorul este umplut cu ulei. Apăsați de mai multe ori pompa primară (primer). Țineți maneta Start-Stop apăsată și trageți de lansator. Dacă motorul este inundat, uscați bujia de aprindere.

Ce tip de carburant se folosește?

Folosiți benzină super fără plumb, super plus, super E10 sau normală (fără plumb). Nu utilizați un amestec ulei-benzină deoarece motorul este în 4 timpi.

Cum se verifică nivelul de ulei?

Înainte de fiecare utilizare, verificați nivelul de ulei cu ajutorul jojei. Nivelul trebuie să se situeze între marcajele min și max. Dacă este necesar, completați cu ulei de motor 10W-40.

Când trebuie schimbat uleiul de motor?

Prima schimbare de ulei trebuie efectuată după 5 ore de funcționare. Apoi, schimbați uleiul la fiecare 25 de ore sau după 3 luni, oricare intervine prima. Folosiți ulei 10W-40.

Cum se reglează înălțimea de tăiere?

Înălțimea de tăiere se reglează manual printr-o pârghie sau o manetă pe lateralul mașinii de tuns. Sunt disponibile mai multe poziții pentru a adapta tăierea la înălțimea dorită a ierbii.

Ce trebuie făcut dacă motorul nu pornește?

Verificați dacă maneta Start-Stop este apăsată, dacă pompa primară a fost acționată, dacă există carburant și dacă bujia de aprindere este curată și bine distanțată (0,6-0,8 mm). Dacă motorul este inundat, uscați bujia.

Ce întreținere regulată este necesară?

Înainte de fiecare utilizare: verificați nivelul de ulei și strângeți șuruburile. La fiecare 25 de ore: curățați sau înlocuiți filtrul de aer. La fiecare 50 de ore: curățați bujia de aprindere. La fiecare 100 de ore: înlocuiți bujia. Verificați, de asemenea, starea coșului și a lamei.

Care este garanția acestui aparat?

Garanția este de 24 luni pentru uz casnic (12 luni pentru uz profesional). Acoperă defectele de material și de fabricație. Păstrați factura originală de achiziție.

Unde găsesc piese de schimb?

Piesele de schimb originale sunt disponibile la service-ul post-vânzare Güde. Contactați asistența la adresa [e-mail] sau telefonic la +49 (0) 79 04 / 700-360.

Care sunt instrucțiunile esențiale de siguranță?

Purtați întotdeauna încălțăminte de siguranță, pantaloni lungi și protecție auditivă. Nu puneți niciodată mâinile sau picioarele lângă lama în rotație. Alimentați motorul oprit și răcit. Utilizați mașina de tuns numai în exterior. Mențineți o distanță de siguranță de cel puțin 5 metri față de alte persoane.

MANUAL DE UTILIZARE Eco Wheeler 415 S Güde

ROMÂNIA Va rugăm să citiți cu atenție modul de utilizare înaintea punerii utilajului în funcțiune.

BOSANSKI Pre puštanja u rad pažljivo pročitajte uputstvo za upotrebu.

INBETRIEBNAHME | STARTING-UP THE MACHINE | MISE EN SERVICE | MESSA IN FUNZIONE | INBEDRIJFSTELLING | UVEDENÍ DO PROVOZU | UVEDENIE DO PREVÁDZKY | ÜZEMBE HELYEZÉS | UVEDBA V POGON | PUŠTANJE U RAD | ПУСКАНЕ В ДЕЙСТВИЕ | PUNEREA İN FUNCTIUNE | PUŠTANJE U RAD ____ 2

Deutsch

RO Verificarea stării uleiului

BA Kontrola nivoa ulja

10W-40

RO Înainte de prima punere în funcțiune, motorul trebuie neapârat umplut cu ulei de motor. Înaintea fiecărei puneri în funcțiune, controlați starea uleiului. Completați eventual uleiul de motor.

RO Verificarea stării uleiului

BA Kontrola nivoa ulja

RO Reglarea înălțimii de tăiere

RO Instructiuni pentru cosit

RO Instructiuni pentru cosit

RO Curățare / Întreținere

RO Înlocuirea uleiului

BA Zamjena ulja

1

RO Înlocuirea uleiului

BA Zamjena ulja

RO Înlocuirea uleiului

BA Zamjena ulja

5

12

RO Motorul nu pornește

BA Motor se ne pali

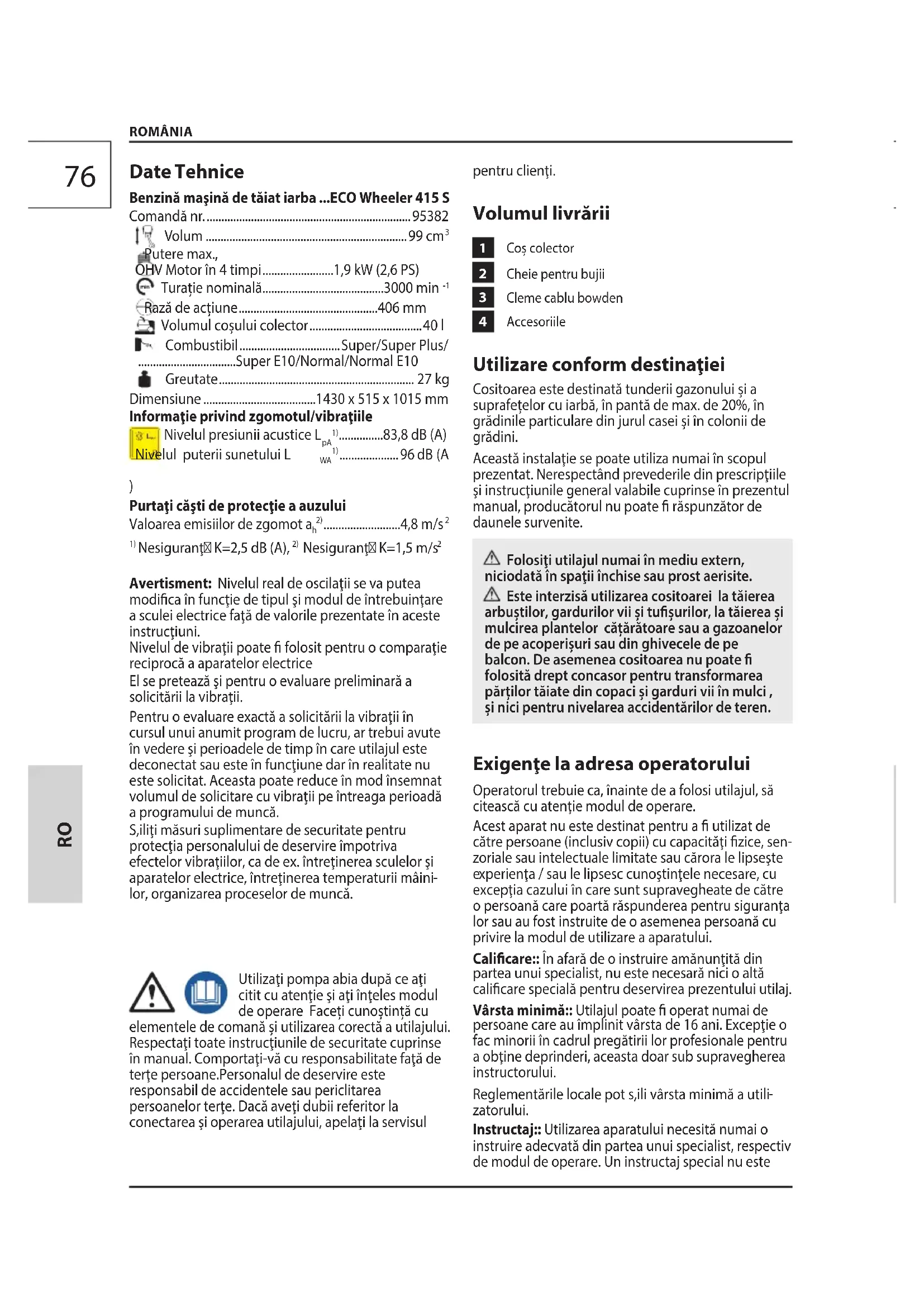

Benzină mașină de tăiat iarba ...ECO Wheeler 415 S

Comandă nr. 95382

Volum 99 cm ^4

tere max.,

OHV Motor în 4 timpi....1,9 kW (2,6 PS)

Turație nominală....3000 min ^-1

ză de acțiune....406 mm

Volumul coşului colector....40 l

Combustibil....Super/Super Plus/....Super E10/Normal/Normal E10

Greutate.... 27 kg

Dimensiune 1430 x 515 x 1015 mm

Informație privind zgomotul/vibrațiile

Nivelul presiunii acustice L _pA^1) ....83,8 dB (A)

elul puterii sunetului L ^1) 96 dB (A

)

Purtați căști de protecție a auzului

Valoarea emisiilor de zgomot a_h^2) 4,8 m/s ^2

^1) Nesigurant K=2,5 dB (A), ^2) Nesigurant K=1,5 m/s ^2

Avertisment: Nivelul real de oscilații se va putea modifica în funcție de tipul și modul de întrebuințare a sculei electrice față de valorile prezentate în aceste instrucțiuni.

Nivelul de vibrații poate fi folosit pentru o comparație reciprocă a aparatelor electrice

El se pretează și pentru o evaluare preliminară a solicitării la vibrații.

Pentru o evaluare exactă a solicitării la vibrații în cursul unui anumit program de lucru, ar trebui avute în vedere și perioadele de timp în care utilajul este deconectat sau este în funcțiune dar în realitate nu este solicitat. Aceasta poate reduce în mod însemnat volumul de solicitare cu vibrații pe întreaga perioadă a programului de muncă.

S,iliți măsuri suplimentare de securitate pentru protecția personalului de deservire împotriva efectelor vibrațiilor, ca de ex. întreținerea sculelor și aparatelor electrice, întreținerea temperaturii mâniilor, organizarea proceselor de muncă.

Utilizați pompa abia după ce ați citit cu atenție și ați înțeles modul de operare Faceti cunoștință cu

elementele de comană și utilizarea corectă a utilajului. Respectați toate instrucțiunile de securitate cuprinse în manual. Comportați-vă cu responsabilitate față de terțe persoane.Personalul de deservire este responsabil de accidentele sau periclitarea persoanelor terțe. Dacă aveți dubii referitor la conectarea și operarea utilajului, apelați la servisul

pentru clienti.

Volumul livrării

Coş colector

Cheie pentru bujii

Cleme cablu bowden

Accesorile

Utilizare conform destinației

Cositoarea este destinată tunderii gazonului și a suprafetelor cu iarbă, în pantă de max. de 20%, în grădinile particulare din jurul casei și în colonii de grădini.

Această instalație se poate utiliza numai în scopul prezentat. Nerespectând prevederile din prescripțiile și instrucțiunile general valabile cuprinse în prezentul manual, producătorul nu poate fi răspunzător de daunele survenite.

Folosiți utilajul numai în mediu extern, iodată în spații închise sau prost aerisite.

Este interzisă utilizarea cositoarei la tăierea puștilor, gardurilor vii și tufișurilor, la tăierea și lcirea plantelor cățărătoare sau a gazoanelor pe acoperișuri sau din ghivecele de pe con. De asemenea cositoarea nu poate fi posită drept concasor pentru transformarea ților tăiate din copaci și garduri vii în mulci, ici pentru nivelarea accidentărilor de teren.

Exigente la adresa operatorului

Operatorul trebuie ca, înainte de a folosi utilajul, să citească cu atenție modul de operare.

Acest aparat nu este destinat pentru a fi utilizat de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau intelectuale limitate sau cărora le lipsește experiența / sau le lipsesc cunoștințele necesare, cu excepția cazului în care sunt supravegheate de către o persoană care poartă răspunderea pentru siguranța lor sau au fost instruite de o asemenea persoană cu privire la modul de utilizare a aparatului.

Calificare:: în afară de o instruire amănunțită din partea unui specialist, nu este necesară nici o altă calificare specială pentru deservirea prezentului utilaj.

Vârsta minimă:: Utilajul poate fi operat numai de persoane care au împlinit vârsta de 16 ani. Exceptie o fac minorii în cadrul pregătirii lor profesionale pentru a obține deprinderi, aceasta doar sub supravegherea instructorului.

Reglementările locale pot s,ili vârsta minimă a utilizatorului.

Instructaj:: Utilizarea aparatului necesită numai o instruire adecvată din partea unui specialist, respectiv de modul de operare. Un instructaj special nu este

necesar.

Comportament în cazuri extreme

Pericol de accidentare!

Nu țineți niciodată mâinile și picioarele în apropierea pieselor în rotație.Stați întotdeauna la distanță de orificiul de evacuare.

Pericol de arsuri!

Unele piese ale utilajului se încălzesc puternic în timpul funcționării. Nu vă atingeți de piesele fierbinți, de ex. de motor și de amortizorul de zgomot.

Acordați rănitului primul ajutor și chemați într-un timp cât mai scurt ajutorul calificat al medicului. Păziți rănitul de alte accidente, și calmați-l. în cazul unui eventual accident, la locul de muncă trebuie să se găsească întotdeauna la îndemână o trusă medicală de prim-ajutor, conform normei DIN 13164. Materialul pe care îl veți consuma din trusa medicală trebuie completat imediat. Dacă sunteți în căutarea de ajutor, vă rugăm să furnizați următoarele informații:

1. Locul accidentului
2. Tipul accidentului
3. Numărul răniților
4. Tipul rănirii

Simboluri

Atentie!

Citiți modul de utilizare.!

Purtați căști de protecție a auzului Purtați ochelari de protecție!

Atenție - suprafață fierbinte! Pericol de arsuri!

Avertisment împotriva obiectelor aruncate

La distanță de persoane! Aveți grijă ca nimeni să nu se găsească în zona periculoasă

Înaintea tuturor lucrărilor pe motor, opriți motorul și deconectați bujia.

În timpul funcționării, respectați o distanță suficientă de cuțitul de tăiere.

Atentie, pericol de a fi prins!

Pericol de explozie!

Alimentați motorul numai în stare deconectată

Pericol de intoxicare!

Folosiți utilajul numai în mediu extern, niciodată în spații închise sau prost aerisite.

Este interzis fumatul și focul deschis.

Țineți copiii și alte persoane, precum și animalele, la o distanță sigură de aparatul în funcțiune.

Nu expuneți utilajul ploii.

Ocrotiți de umezeală

Protejati de ger

Purtați încălțăminte de securitate cu protecție împotriva tăierii, cu talpă aspră și vârf de oțel!

Avertisment împotriva pericolului tensiunii electrice

Ocrotiți de umezeală

Direcția de amplasare a ambalajului - în sus

Instrucțiuni de securitate

Avertisement

Citiți toate avizele de siguranță și indicațiile, chiar și cele din borșura alăturată.Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave. Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Tineți copiii și alte persoane, precum și animalele, la o distanță sigură de aparatul în funcțiune. Distanța minimă de siguranță este de 5 m.

Purtați echipament personal de securitate.

Purtați încălțăminte solidă și pantaloni lungi. Nu utilizați niciodată utilajul desculți sau numai în sandale ușoare.

Dacă este necesar, purtați mănuși de protectie.

Folosiți utilajul numai la lumina zilei sau într-un mediu bine iluminat.

Controlați cu atenție terenul pe care veți folosi utilajul și înlăturați toate obiectele care ar putea fi prinse și proiectate de utilaj.

Carburantul este foarte inflamabil.

Păstrați carburanții numai în recipientți adecvați.

Utilajul poate fi alimentat numai afară și nu în apropierea focului deschis, respectiv în preajma țigărilor aprinse.

Alimentați înainte de a porni utilajul. Este interzisă alimentarea cu combustibil sau deschiderea capacului rezervorului cu motorul în funcțiune sau cu motorul fierbinte.

Fiți atenți să nu revărsați combustibil. Dacă totuși acesta s-a revărsat, nu porniți motorul. Curățați pe utilaj locul murdărit și împiedicați orice încercare de a porni utilajul înainte de a se evapora tot combustibilul revărsat.

Înainte de prima punere în funcțiune, motorul trebuie neapărat umplut cu ulei de motor.

Înaintea fiecărei puneri în funcțiune, controlați starea uleiului. Completați eventual uleiul de motor.

Înainte de utilizare, efectuați întotdeauna un control vizual pentru a constata eventualele deteriorări, în deosebi starea sculelor de tăiere, piesele de fixare și toată unitatea de tăiere.

Înaintea fiecărei puneri în funcțiune, controlați toate îmbinările telescopice și cele cu șuruburi ca și instalațiile de protecție, dacă sunt suficient de solide și strânse reglementar ca și ușurința de mișcarte a părților mobile.

Este strict interzisă demontarea, modificarea sau utilizarea contrar destinației a tuturor instalațiilor de protecție de pe utilaj, ca și montarea instalațiilor de protecție ale altor producători.

Nu folosiți utilajul dacă este deteriorat sau dacă sunt defecte instalațiile de protecție. Înlocuiti piesele uzate și deteriorate.

Conectați motorul numai atunci când picioarele dvs. se găsesc la o distanță sigură de sculele de tăiere.

Nu aplecați utilajul la pornire.

Nu porniți utilajul atâta timp cât vă aflați în fața orificiului de evacuare.

Acordati atenție unei poziții sigure atunci când lucrați în pantă. Nu cosiți pe coaste prea abrubte. Fiți deosebit de atenți în deosebi când schimbați direcția de deplasare pe povârnișuri.

Fiți atenți la maximum atunci când vă întoarceți și trageți utilajul spre dvs.

Deconectați cositoarea întotdeauna când o deplasați, aplecați sau vă aflați în afara spațiilor cu iarbă.

Așteptați să se oprească toate piesele în rotație.

Dacă veți da peste un obiect străin sau dacă utilajul începe să vibreze, trebuie să-l deconectați și să scoateți bujia. Verificați dacă utilajul nu s-a deteriorat. Reparați eventualele defectări.

Deconectați utilajul imediat ce ați terminat lucrul.

Nu depozitați utilajul în încăperi închise imediat după deconectare, lăsați-l afară să se răcească.

Nu depozitați niciodată utilajul cu benzina în rezervor în interiorul unei clădiri în care vaporii de benzină ar putea eventual veni în contact cu o sursă de foc deschis sau cu scântei.

Depozitați utilajul pentru o perioadă mai mare numai cu rezervorul gol.

Înlocuiti amortizorul de zgomot defect.

Nu modificați reglajul inițial al motorului și nu ajustați motorul

Lichidare

Atenționările pentru lichidare reies din pictogramele amplasate pe utilaj. Respectiv pe ambalaj.

Aparate defecte și /sau lichidate trebuie să fie predate la punctele de colectare corespunzătoare.

Baterii, ulei și substanțe similare care nu dürfen pătrunde în mediu.

Lichidarea ambalajului de transport

Ambalajul protejează utilajul în timpul transportului împotriva deteriorărilor. Materialele de ambalaj sunt alese de regulă în funcție de aspecte ecologice plauzibile și de modul de lichidare, de aceea acestea pot fi reciclate. Înapoierea ambalajelor în circuitul de materiale economisește materiile prime și reduce cheltuielile pentru lichidarea deșeurilor. Părți ale ambalajului (de ex. folie, stiropor®) pot prezenta pericol pentru copii. Asigurați ca copiii să nu aibă acces la aceste părți ale ambalajului și lichidați-le cât mai repede.

Pericol de asfixiere!

Asigurați ca copiii să nu aibă acces la aceste părți ale ambalajului și lichidați-le cât mai repede.

Întreținere

Înaintea tuturor lucrărilor pe motor, opriți motorul și deconectați bujia. Așteptați ca toate piesele în rotație să se oprească și să ască utilajul.

Întrețineți întotdeauna utilajul curat, în deosebi rezervorul și motorul. Curățați cu regularitate orificiul de evacuare și capacul.

Tratați toate piesele mobile cu ulei ecologic.

Controlați cu regularitate coșul colector, măsura uzurii și îmbătrânirii.

Permiteti efectuarea de reparații în exclusivitate persoanelor de specialitate.

Utilizați numai accesorii și piese de schimb originale.

Numai un utilaj întreținut și îngrijit cu regularitate poate fi de un ajutor real. Întreținerea și grija insuficientă de utilaj poate duce la accidente neprevăzute.

Garantie

Perioada de garanție de 12 luni la o utilizare industrială, 24 de luni pentru consumatori, începând cu data achiziției aparatului.

Garantia se referă în exclusivitate la defectiunile provocate de defectele de material sau de producție. La reclamația în perioada de garanție trebuie prezentat documentul de achiziție original, cu data vânzării.

Garantia nu ia în considerare utilizarea neprofesională, ca de ex. suprasolicitarea utilajului, utilizarea forțată, defectarea prin intervenție străină sau cu obiecte străine. Nerespectarea modului de utilizare și de montaj ca și uzura normală de asemeni nu intră în garanție.

Service

Aveți întrebări de ordin tehnic? Reclamații? Aveți nevoie de piese de schimb sau de manualul de operare? Pe site-ul nostru www.guede.com, la secția de Servis vă vom ajuta în mod rapid și nebirocratic. Vă rugăm să ne ajutați să vă ajutăm. Pentru ca utilajul dvs. să poată fi identificat în caz de reclamație, avem nevoie de numărul seriei, numărul comenzii și de anul de producție. Toate aceste date le veți găși pe plăcuța de tip. Pentru ca toate aceste date să fie mereu la îndemână, vă rugăm să le notați mai jos.

Nr. serie::

Nr. comandă::

An de productie::

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Informații importante pentru client

Atragem atenția că înapoierea utilajului în timpul perioadei de garanție și după aceasta trebuie efectuată numai în ambalajul original. Această măsură este luată pentru a se evita deteriorarea inutilă în timpul transportului și soluționarea deseori controversată a acesteia. Utilajul este protejat în mod optim numai în ambalajul original, astfel este asigurată și soluționarea rapidă și fără piedici a reclamației.

Plan de verificări și întreținere

Perioadă regulată de întreținere		Înaintea fiecărei puneri în funcțiune	După o lună După 3 luni NDupă 6			După 12 luni	După 24 luni
					luni
			5 Ore de funcționare	25 Ore de funcționare	50 Ore de funcționare	100 Ore de funcționare	250 Ore de funcționare
Ulei de motor(10W-40)	Verificare	√
	Înlocuire		√		√
Filtru de aer	Verificare		√
	Înlocuire				√
Bujie VerificareCurățați						√
	Înlocuire						√

Efectuați întreținerea corespunzătoare în luna specificată sau după epuizarea orelor de funcționare prescrise - în funcție de precedență

Depistarea defectiunilor

Defecțiune	Cauză	Măsuri
Motorul nu pornește	Nu a fost apăsată maneta Start-Stop Apăsați maneta Start-Stop
	Pompă primară nu a fost folosit Apăsați pompa primară
	Carburant insuficient Completați combustibilul
	Cabluri Bowden prea lungi Reglați cablurile Bowden cu ajutorul unei piulițe oarbe.
	Combustibil incorect, depozitare fără evacuarea rezervoruli de benzină, tip benzină incorect	Goliți rezervorul de benzină și carburatorul. Turnați benzină proaspătă.
	Bujie de aprindere murdară (resturi de cărbune pe electrozi), distanța electrozi-lor prea mare	Curățați bujia, controlați valoarea termică a bujiei, eventual înlocuiți bujia, reglați la 0,6-0,8mm
	Bujia este umedă de la benzină (motor înecat)	Uscați bujia și repuneți-o la loc
larba nu se colectează Canal înfundatCoș colector plinlarbă prea udă		Curățați canalul de evacuareGoliți coșul colectornu cosiți pe ploaie

Tehnički podaci

Benzinska kosilica za travu......ECO Wheeler 415 S

Br. za narudžbu....95382

Obim 99 cm ^3

jveća snaga,

OHV 4-taktni motor....1,9 kW (2,6 PS)

Nominalni okretaji 3000 min

ina rada 406 mm

Volumen sabirnog koša 40 l

Gorivo.... Super/Super Plus/ ....Super E10/Normal/Normal E10

Masa 27 kg

Dimenzije 1430 x 515 x 1015 mm

Traducere a declarație de conformitate UE

Prin prezenta noi declarăm, că conceptția și construcția utilajelor prezentate, în execuția în care sunt puse în circulație, sunt conforme cu exigențele de bază aferente directivelor UE privind securitatea și igiena. În cazul modificărilor pe utilaj care nu au fost cosultate cu noi, prezenta declarație își pierde valabilitatea.
