MANUAL DE UTILIZARE HTS9CBK3X HOOVER

Vă multumim pentru că ati ales această hotă!

Acest manual este conceput pentru a vă oferi toate instrucțiunile necesare referitoare la instalarea, utilizarea și întreținerea aparatului. Pentru a opera unitatea corect și în siguranță, vă rugăm să citiți acest manual cu instrucțiuni cu atenție înainte de instalare și utilizare. Hota de aragaz a fost realizată folosind materiale de înaltă calitate și are un design aerodinamic. Echipată cu un motor electric de mare putere și un ventilator centrifugal, aceasta oferă putere mare de aspirare, functionare cu zgomot redus, filtru pentru grăsime și instalare si asamblare usoară.

CE

Prin plasarea marcajului de pe acest produs , declarăm pe propria noastră răspundere, conformitatea tuturor securității europene, de sănătate și de mediu prevăzute în legislația pentru acest produs.

MĂSURI DE SIGURANTĂ

Nu lăsati copii să umble la hotă.

Hota este doar pentru uz casnic, nu poate fi folosită pentru grătar, rotiserii sau alte scopuri comerciale.

Pentru a asigura functionarea în bune conditii, trebuie să curătati în mod regulat hota si filtrele ei.

Curătati hota corespunzător instructiunilor din manualul de utilizare si aveti grijă să nu ia foc.

Este interzisă gătirea direct pe plita de aragaz.

Vă rugăm să asigurati o bună ventilatie în bucătărie.

Înainte de conectarea la sursa de alimentare verificati dacă cordonul de alimentare este deteriorat. Înlocuirea unui cordon de alimentare deteriorat trebuie făcută de către personal calificat de service.

Trebuie să asigurti o ventilare adecvată a bucătărei atunci când hota este folosită în același timp cu alte aparate consumatoare de gaz sau alti combustibili;

Aerul nu trebuie evacuat în acelasi coș folosit pentru evacuarea fumului de la aparatele consumatoare de gaz sau alti combustibili; Trebuie respectate reglementările cu privire la evacuarea aerului.

Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau cu experiență și cunoștințe insuficiente, cu excepția

cazului în care acestea sunt supravegheate sau primesc instrucțiuni cu privire la utilizarea aparatului de la o persoană responsabilă pentru siguranța lor.

Copiii trebuie supravegheati pentru a vă asigura că nu se joacă cu acest produs electrocasnic.

Nu folositi flacără deschisă sub hotă.

Hota nu este destinată instalării deasupra unei plite de aragaz cu mai mult de 4 ochiuri.

- Acestea trebuie să fie o ventila ie adecvată a încăperii atunci când hota este utilizată în acela i timp timpul ca aparatele care ard gaz sau al i combustibili (nu se aplică aparatelor care descarc aerul înapoi în cameră);

• detaliile privind metoda și frecvența de curățare.
• există risc de incendiu dacă curățarea nu se efectuează în conformitate cu instrucțiunile;
• nu aruncați flacără sub capota;
• ATENTIE: Piesele accesibile pot deveni fierbinți atunci când sunt utilizate cu aparate de gătit.

Pericole cauzate de electricitate

Conectati hota doar la prize cu împământare care functionează corespunzător. Dacă nu sunteti siguri că priza îndeplineste aceste conditii, consultati un inginer calificat. Dacă nu urmati aceste instructiuni se pot produce socuri electrice, incendii sau chiar răniri mortale.

Instalatie electrica

Toate instalările trebuie efectuate de o persoană competentă sau calificată electrician. Înainte de a conecta alimentarea, asigurați-vă că rețeaua tensiunea corespunde tensiunii de pe placa nominală.

Conexiune directa

Aparatul trebuie conectat direct la rețeaua electrică folosind un dispozitiv de alimentare întreruptor omnipolar cu o deschidere minimă de 3 mm între contactele.

Instalatorul trebuie să se asigure că are conexiunea electrică corectă a fost făcut și că respectă schema de cablare.

Cablul nu trebuie îndoit sau comprimat.

Verificați în mod regulat deteriorarea mufei și cablului de alimentare. Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cordon special sau montaj disponibil de la producător sau agentul său de service.

AVERTIZARE: Acesta este un aparat de clasa I și TREBUIE să fie legat la pământ

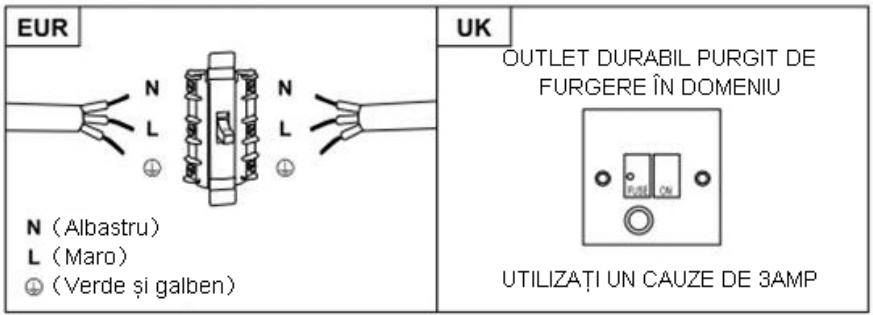

Acest aparat este livrat cu un cablu de 3 nuclee colorat ca urmează: Maro =L sau Trăi

Albastru = N sau Neutru

Verde și galben = E sau Pământ

EUR N (Albastru) L (Maro) (Verde și galben) UK OUTLET DURABIL PURGIT DE FURGERE ÎN DOMENIU UTILIZATI UN CAUZE DE 3AMP

Siguran a trebuie să fie nominală la 3 Amperi.

Lista accesoriiilor standard de instalare

Spec.	Imagine	Cant
Carcasa hotei		1
Cosul superior		1
Cosul inferior		1
Suport cos inferior		1
Suport cos superior		1
Placa de prindere		1
Bolturi de φ8		9
Suruburi ST4.0×30		9
Suruburi φ7.2 ST4.0×8		2

*Versiunea in limba engleza este de referinta.

Dacă aveti o iesire spre exterior, puteti conecta evacuarea hotei la această iesire, asa cum se poate vedea în imaginea de mai jos, folosind o teavă de evacuare (din email, aluminiu, tub flexibil sau material inflamabil cu un diametru interior de 150 mm)

1. Înainte de instalare, opriti aparatul si scoateti-I din priză.

1. Pentru efect optim, hota trebuie pozitionată la o distantă de 65\~75cm deasupra plitei aragazului.

65cm 75cm

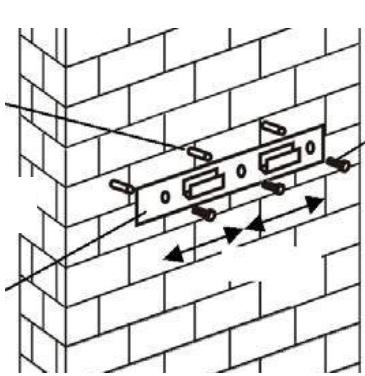

1. Faceti găuri în perete de 3 x 8mm pentru a monta suportul. Prindeti strâns suportul pe perete folosind suruburile ce v-au fost livrate odată cu produsul.

Prindere în perete

Suport de perete

Pentru panoul înclinat model

- nevoie pentru a detalia 2x8mm găuri suplimentare și şuruburi de fixare și dopuri înainte de instalare.

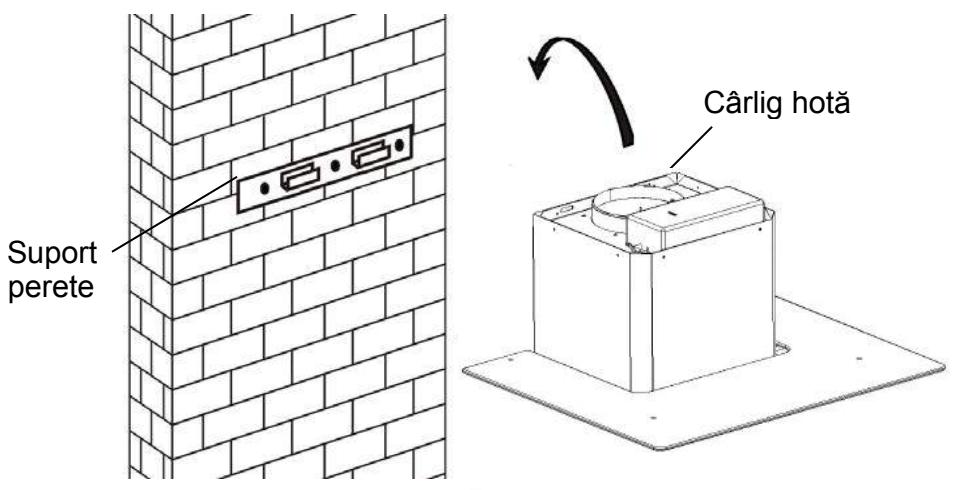

1. Ridicati hota si montati-o în cârligele suportului de perete.

Suport perete Cârlig hotă

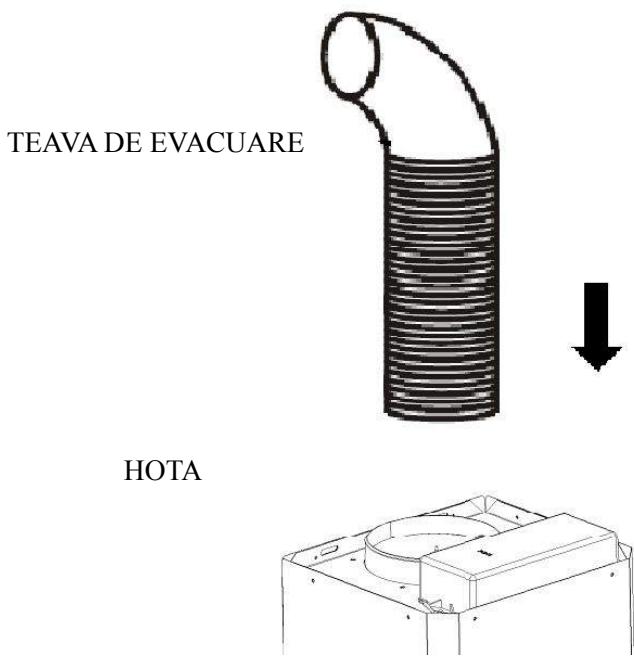

1. Fixati valva cu un singur sens la supapa de evacuare a aerului. Apoi atasati teava de evacuare la valva cu un singur sens, asa cum se prezintă în imaginea de mai jos :

TEAVA DE EVACUARE HOTA

6.

i. Asezati partea din sticlă a hotei în pozitia corespunzătoare.

ii. Fixati cu 4 suruburi. Pentru a evita crăparea sticlei nu strângeti prea tare suruburile.

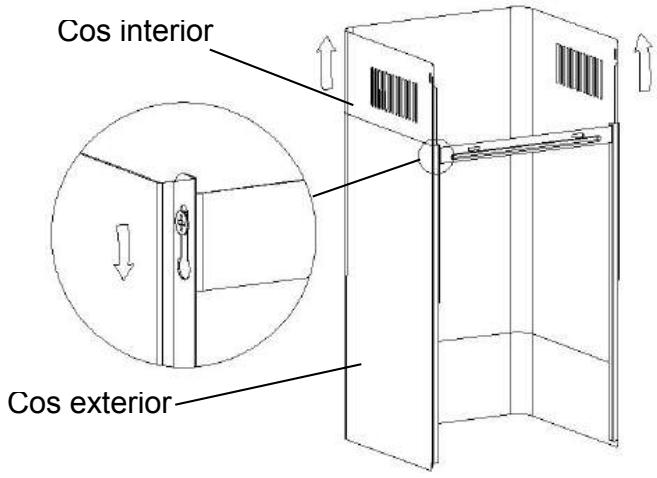

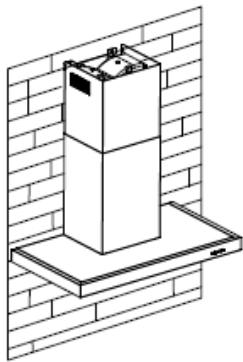

i. Apoi montati cosul interior al hotei în cosul exterior. Trageti în sus cosul interior până ce îl ajustati la înăltimea dorită.

ii. Glisati cosul pentru a îi ajusta înaltimea. Când ati obtinut înăltimea dorită, asezati găurile de fixare peste suruburile de fixare, asa cum se arată în imaginea de mai jos:

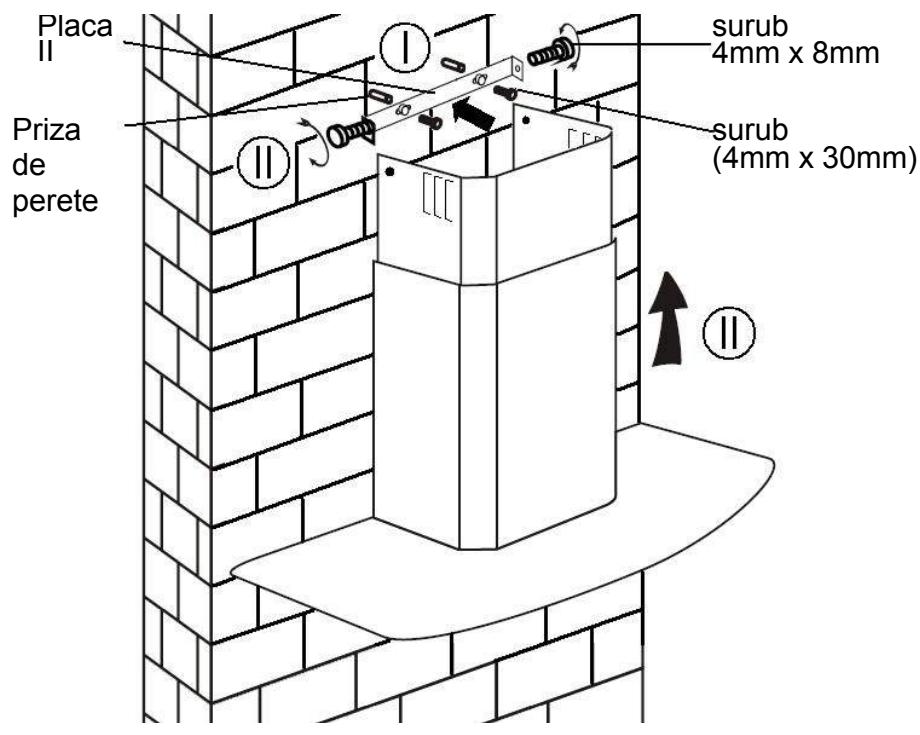

i. Dati găuri de 2 x 8mm pentru a monta placa II. Fixati si însurubati placa II în perete folosind 2 dintre suruburile ce v-au fost livrate.

ii. Montati codul în unitate si fixati-l cu 2 suruburi.

Aer deflector este menționat ca incluse și nu facultativă.

1. Înainte de instalare, curbați ambele capete ale bracketului, așa cum se arată mai jos:

① ②

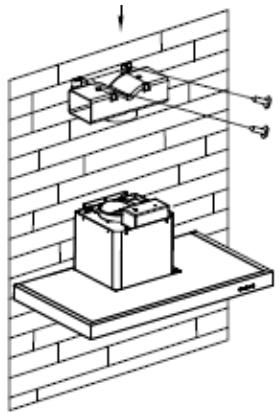

1. Fixați suportul la ieșirea din plastic în formă de T cu șuruburile ST3.5x12mm de 2 buc.

3.Închideți 2 găuri pentru a găzdui mufele de perete, apoi înșurubați și strângeți suportul pe perete cu şuruburile de 2 buc ST4x30mm furnizate.

1. Atașați conducta de eșapament la ieșirea de aer a hotei aragazului, așa cum se arată mai jos:

1. Instalati coşul în unitate și reparați-l.

o „Vă rugăm să fie remarcat: priză de plastic în formă de T și v-clapele nu pot fi utilizate în același timp. Le puteți utiliza în două moduri: 1) Adăugați v-clapă la priza existentă; 2) Utilizarea în formă de T de evacuare din plastic, fără adăugare v-flap.“

o „Notă: Produsul este prevăzut cu accesoriu v-clapă. Acest accesoriu nu este obligatorie pentru instalarea, operarea și utilizarea produsului.“

Lista accesoriiilor standard de instalare

Spec.	Imagine	Cant
deflector de aer		1
paranteză		1
Bolturi de φ8		2
Suruburi ST4.0×30		2
Suruburi ST3.5×12		2

INSTALARE (DEFLECTOR DE AER PENTRU MODELE PIRAMIDE ŞI SLAN):

Aer deflector este menționat ca incluse și nu facultativă.

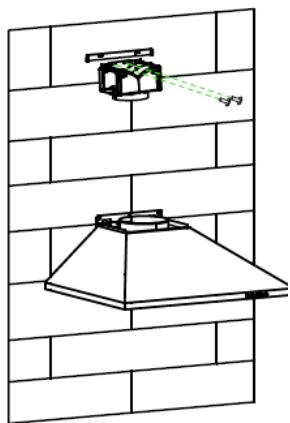

1. Fixați suportul la ieșirea din plastic în formă de T cu şuruburi de 2 buc ST3.5x12mm furnizate după cum se arată mai jos:

2.Închideți 2 găuri pe perete pentru a găzdui mufele de perete, apoi înșurubați și strângeți suportul pe perete cu şuruburile de 2 buc ST4x30mm furnizate.

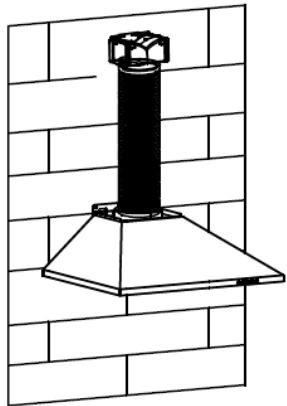

1. Aşezați conducta de evacuare pe ieşirea de aer a hotei aragazului, așa cum se arată mai jos:

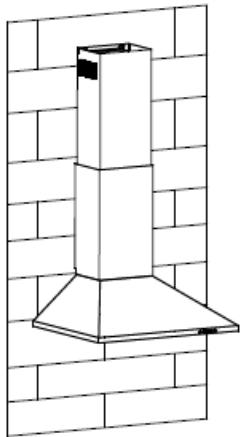

1. Instalați coșul în unitate și reparați-l.

o „Vă rugăm să fie remarcat: priză de plastic în formă de T și v-clapele nu pot fi utilizate în același timp. Le puteți utiliza în două moduri: 1) Adăugați v-clapă la priza existentă; 2) Utilizarea în formă de T de evacuare din plastic, fără adăugare v-flap.“

o „Notă: Produsul este prevăzut cu accesoriu v-clapă. Acest accesoriu nu este obligatorie pentru instalarea, operarea și utilizarea produsului.“

INSTALARE (VENTILARE ÎN INTERIOR)

Dacă nu aveti o iesire de evacuare către exterior, atunci nu aveti nevoie de teava de evacuare si instalarea hotei se face similar cu cea prezentată în sectiunea INSTALARE (VENTILARE în EXTERIOR)

Puteti folosi filtru de carbon activ pentru evacuarea mirosurilor nedorite. Pentru a monta filtrul de carbon activ, trebuie mai întăi să scoateti filtrul pentru grăsime. Apăsati mânerul si trageti-l în jos.

Montati filtrul de carbon activ în unitate si rotiti-l în sensul acelor de ceasornic. Repetati operatiunea în partea cealaltă.

o Asigurati-vă că filtrul este bine montat si securizat. Altfel poate să

se desfacă si să cauzeze posibile deteriorări sau pericole. o Când este montat filtrul de carbon activ, puterea de aspirare si evacuare a aerului este mai mică.

DESCRIEREA COMPONENTELOR

CONFIGURARE 1

1 2 3

OPERARE

Buton 1

Butonul este indicat cu iluminare din spate, când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză mică. când apăsați din nou, va opri ventilatorul. Este folosit pentru ventilarea bucătăriei. Această viteză este indicată pentru gătitul la foc mic si al mâncărurilor care nu fac mult abur.

Buton 2

Butonul este indicat cu iluminare din spate, când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la Viteza medie. când apăsați din nou, va opri ventilatorul.

Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard.

Buton 3

Butonul este indicat cu iluminare din spate, când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză mare. când apăsați din nou, va opri ventilatorul.

Când gătiti si se produce mult fum sau abur, apăsati butonul pentru viteza maximă pentru a obtine cea mai eficientă ventilatie.

NOTE: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în acelasi timp, hota va functiona la viteză maximă.

Buton lumină

CONFIGURARE 2

0

1

2

3

OPERARE

Butonul Off 0

Este folosit pentru oprirea ventilatorului..

Buton viteză minimă 1

Este folosit pentru ventilarea bucătăriei. Această viteză este indicată pentru gătitul la foc mic si al mâncărurilor care nu fac mult abur.

Buton viteză medie 2

Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard.

Butonul de viteză maximă 3

Când gătiti si se produce mult fum sau abur, apăsati butonul pentru viteza maximă pentru a obtine cea mai eficientă ventilatie.

NOTE: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în acelasi timp, hota va functiona la viteză maximă.

Buton lumină

CONFIGURARE 3

① Butonul On / Off

Este folosit pentru pornirea / oprirea ventilatorului..

+ Speed plus buton

Pentru creșterea vitezei ventilatorului

- Buton descreştere viteză

Pentru reducerea turației ventilatorului.

Buton lumină

8 Afişaj digital

Ventilator Viteza de afișare: "1" pentru viteză mică, "2" pentru viteza medie, "3" pentru mare viteză, "4" pentru funcția Booster.

Timer rapidă:: Apăsaț + - țineți apăsat timp de 1 secundă, afișaj digital se va aprinde intermitent și în 5 minute conta în jos, după 5 minute, motorul si lumina se va opri automat de sunet & buzzer timp de 1 secundă..

Funcția Booster

Acest lucru hota are o funcție de rapel. Pentru a activa rapel, presă pentru a accelera 4, intră în cea mai mare viteză, în timp ce hota este în funcțiune și va crește viteza timp de 5 minute, înainte de a încetini din nou.

CONFIGURARE 4

Buton Timer

1. Setarea orei zilei

Când hota este în modul de așteptare (motorul nu funcționează), apăsați butonul cronometru pentru a întra în setarea timpului.

Apăsați tasta „Viteza ventilatorului” pentru a seta ora zilei și apăsați tasta „Lumină” pentru a seta minutul.

1. Setarea cronometrului

Când hota este în modul de funcționare, apăsați butonul cronometru pentru a seta numărătoarea inversă.

Apăsați butonul cronometru un cronometru, apoi numărătoarea inversă va crește cu un minut. Contorizarea maximă este de 60 de minute.

Buton de reducere a vitezei

Pentru scăderea vitezei ventilatorului..

Buton Speed plus

Pentru creșterea vitezei ventilatorului

Buton LUMINĂ

Pentru iluminare ON / OFF.

Ecran LCD

1. Simbolul motorului, se va roti atunci când motorul funcționează;
2. Afişarea timpului;
3. Simbolul cronometru, va apărea atunci când cronometrul este setat și numărat;
4. Simbolul luminii;
5. Viteza motorului;
6. Simbolul vitezei turbo, va apărea atunci când viteza este cea mai mare setată;
7. Simbolul de alarmă va apărea 5 secunde când numărătoarea cronometrului este încheiată.
8. Alarma de curățare, apare atunci când timpul de lucru total este de până la 14 ore sau la prima dată când se utilizează după conectare.

CONFIGURARE 5

1

2

3

B

MOD DE ASTEPTARE.

După conectare, toate iluminatul, sistemul în STANDBY MODE.

1 Buton Viteză mică

Este folosit pentru ventilație în bucătărie. Este potrivit pentru a face calmare și gătit care nu fac prea mult abur.

2 Buton Viteză medie

Viteza fluxului de aer este ideală pentru ventilație în timpul funcționării standard.

3 Buton de mare viteză

Când se produce o densitate mare de fum sau abur, apăsați butonul de mare viteză pentru o ventilație eficientă.

B Funcția Booster

Acest lucru hota are o funcție de rapel. Pentru a activa rapel, presă pentru a accelera 4, intră în cea mai mare viteză, în timp ce hota este în funcțiune și va crește viteza timp de 5 minute, înainte de a încetini din nou.

Ușoară

Pentru iluminare ON / OFF.

MENTENANTĂ

Inainte de a o curăta, opriti hota si scoteti-o din priză.

I. Curătarea normală

Folosiți o cârpă moale, umezită cu apă caldă si cu putin săpun sau detergent de uz casnic pentru curățare. Nu folosiți niciodată bureți de metal, produse chimice, materiale abrazive sau perii rigide pentru a curăța unitatea.

II. Curătarea lunară a filtrului pentru grăsime

ESENTIAL: Curătarea lunară a filtrului poate preveni riscul producerii unui incendiu.

Filtrul colectează grăsime, fum si praf, asadar afectează direct eficienta hotei. Dacă nu este curătat, rezidurile de grăsime (cu potential inflamabil) se vor îmbiba în filtru. Curătati-l cu detergent de uz casnic pentru curătare.

III. Curătarea anuală a filtrului de carbon activ

Se aplică doar pentru hotele instalate ca unitate de recirculare a aerului (nu si pentru cele cu ventilatie în exterior). Acest filtru captează mirosurile neplăcute si trebuie înlocuit măcar o dată pe an, în functie de frecventa cu care folositi hota.

IV. Schimbarea unui bec

Scoateti suruburile de fixare si mai apoi sticla. Găsiti becul care trebuie înlocuit. Becurile se află în spatiul pentru lumini situat în interiorul sectiunii expuse de pe bolta hotei.

Deconectati cablurile electrice si scoateti suportul becurilor cu totul. Important: Nu puteti schimba doar un singur bec, trebuie să înlocuiti suportul cu totul(LED : MAX 1.5W).

Asezati noul suport în acelasi mod în care era pozitionat cel original.

Apoi conectati la loc cablurile electrice.

Asezati la loc si sticla hotei, apoi fixati-o bine în suruburi.

PROBLEME TEHNICE

Defect	Cauză	Solutie
Lumina se aprinde, dar ventilatorul nu functionează	Lamela ventilatorului s-a blocat.	Opriti hota si apelati la personal calificat de service pentru reparatii.
	Motorul este defect
Nici lumina si nici ventilatorul nu functionează	Becul s-a ars.	Înlocuiti becul.
	Cordonul de alimentare a iesit din priză.	Conectati la sursa de alimentare
Unitatea vibrează puternic	Lamela ventilatorului este defectă	Opriti hota si apelati la personal calificat de service pentru reparatii.
	Motorul ventilatorului nu este bine fixat.	Opriti hota si apelati la personal calificat de service pentru reparatii.
	Hota nu este bine fixată pe suport.	Scoateti unitatea si verificati dacă suportul este bine pozitionat.
Aspirarea nu se face în mod optim	Distantă prea mare între plita aragazului si hotă	Reajustati distanta la 65-75cm

SERVICE ASISTENTĂ CLIENTI

Dacă nu puteti identifica de ce produsul nu functionează corespunzător, opriti-I si contactati Serviciul de Asistentă clienti.

NUMARUL DE SERIE. Unde îl găsesc?

Este indicat să le spuneti celor de la Serviciul de Asistentă clienti care este codul produsului si seria lui (un cod de 16 caractere care începe cu numărul 3); acest cod poate fi găsit pe certificatul de garantie sau pe eticheta cu date tehnice de pe produs.

Acest lucru va evita drumurile inutile făcute de/ la tehncieni si mai ales, va reduce cheltuielile generate de transportul produsului până la o unitate de service.

Conform prevederilor legislației privind gestionarea deșeurilor, este interzisă eliminarea deșeurilor de echipamente electrice și electronice (DEEE) alături de deșeurile municipale nesortate. Ele trebuie predate la punctele municipale de colectare, societățile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziționează echipamente noi de același tip).

Autoritățile locale trebuie să asigure spațiile necesare pentru colectarea selectivă a deșeurilor precum și funcționalitatea acestora. Contactați societatea de salubrizare sau compartimentul specializat din cadrul primăriei pentru informații detaliate.

Deşeurile de echipamente electrice și electronice pot fi predate și distribuitorilor, la achiziționarea de echipamente noi de același tip (schimb 1 la 1).

Predarea, de către utilizatori, a deșeurilor de echipamente electrice și electronice, la punctele de colectare municipale, societățile autorizate de colectare/reciclare sau distribuitori ( în cazul în care se achiziționează echipamente noi de același tip) facilitează refolosirea, reciclarea sau alte forme de valorificare a acestora.

Deşeurile de echipamente electrice și electronice pot conține substanțe periculoase care pot avea un impact negativ asupra mediului și sanătății umane în cazul în care DEEE nu sunt colectate selectiv și gestionate conform prevederilor legale.

Simbolul alaturat (o pubelă cu roți barată cu două linii în formă de X), aplicat pe un echipament electric sau electronic, semnifică faptul că acesta face obiectul unei colectări separate și nu poate fi eliminat împreună cu deșeurile municipale nesortate.

Importator: CANDY HOOVER ROMANIA SRL

Calea Victoriei, 155, bl.D1, sc.7, et.4, sector 1, Bucureşti

Tel/Fax: [phone]
